Неисправности и ремонт панели приборов, инструкция по снятию и замене щитка

Как поменять панель приборов на Форд Фокус 2 своими руками?

Главная страница » Ford » Ford Focus » Как выглядит панель приборов Ford Focus, как ее снять и поменять самостоятельно?

Обозначения элементов контрольной панели на Форд Фокус

Выше представлен щиток приборов Форд Фокус 1 (один) или II (два).

В соответствии с ней предлагаем ознакомиться с обозначениями приборки:

Символ фары, активируется при включении дальнего освещения.

Тахометр, демонстрирует количество оборотов коленчатого вала на включенном двигателе.

Символ появляется в тот момент. Когда достигнута наибольшая частота вращения коленчатого вала.

Этот индикатор появляется только при включении зажигания, когда панель приборов Форд Фокус 2 диагностирует состояние всех узлов. Если знак горит во время движения, это говорит о поломке в работе системы подушек безопасности.

Левый поворотник, а также световая сигнализация.

Температура антифриза в системе охлаждения мотора. Когда стрелка подходит к максимальным значениям — 120 градусам — это говорит о перегреве силового агрегата.

Мигает всегда при работающей системе.

Датчик уровня топлива в баке.

Правый поворотник, также мигает при активации аварийной сигнализации.

Масленка — загорается всегда при включении зажигания. Если уровень моторной жидкости в двигателе будет слишком низким, индикатор будет гореть постоянно.

Индикатор Check Engine — сообщает автовладельцу о наличии каких-либо неисправностей в работе силового агрегата.

слишком низкий уровень топлива в баке.

Если значок ABS горит при заведенном моторе, это свидетельствует о неисправности в работе данной системы.

Спидометр, показывает скорость движения машины.

Индикатор появляется при возникновении проблем в работе системы динамической стабилизации.

Символ восклицательного знака в кружке говорит о том, что стояночный тормоз включен. Либо это значок может появиться при слишком низком уровне тормозной жидкости.

Данный индикатор свидетельствует о разряде аккумуляторной батареи.

На этот дисплей бортовой компьютер выдает информацию о времени суток, пробеге, температура за окном и т.д.

Если появился этот символ, система предупреждает водителя о гололеде на дороге.

Эта лампочка загорается при включении противотуманной оптики.

Зеленый значок свидетельствует об активации наружной оптики.

Контрольный щиток автомобиля Форд Фокус 3

Инструкция по монтажу и ремонту

Ремонт приборной панели в Форду Фокус 1 или 2 на практике происходит не так часто. Как правило, снятие панели приборов Форд Фокус 2 или 1 и замена приборки в целом осуществляется либо при необходимости ремонта тахометра и спидометра, либо при полном выходе щитка из строя.

Кроме того, приборная панель Форд Фокус 2 рестайлинг демонтируется и для замены лампочек в случае перегорания последних. Для выполнения этого процесса вам потребуется только отвертка и ключ-звездочка Т25.

На видео ниже вы можете ознакомиться с ремонтом контрольного щитка на примере автомобиля Форд Фьюжн (автор видео — Volodymyr Zagryvyi / Владимир Загривый).

Алгоритм действий

Чтобы произвести ремонт панели приборов на первом или втором Фокусе, в первую очередь нужно вытянуть рулевое колесо до предела на себя. После этого следует потянуть на себя пластмассовую облицовочную крышку торпеды под контрольным щитком.

Сделав это, вы получите доступ к болтам фиксации контрольного щитка.

Для выкручивания этих болтов используйте заранее подготовленный ключ-звездочку.

Далее, вам необходим взять отвертку и поставить ее посредине между контрольным щитком и козырьком, доя самого упора в защелку. После этого потяните вверх — таким образом, защелка сможет выйти из зацепления.

Панель приборов Форд Фокус 3 или любой другой модели нужно потянуть на себя, но только без лишних усилий, чтобы не повредить устройство. Если вытащить щиток не получается, попробуйте взяться пальцами за защелку разъема и потянуть ее на себя. Когда вы будете поворачивать защелку, разъем должен выйти без проблем.

После этого можно произвести демонтаж стекол.

Для этого вам нужно будет отстегнуть фиксаторы. В конечном итоге у вас на руках будут две разные детали, можно приступить к их дальнейшему разбору.

Далее, можно демонтировать стрелки.

Чтобы не сбить конфигурацию контрольного щитка и после сборки все устройства работали правильно, с помощью карандаша или маркера зафиксируйте соответствующее положение стрелочек на крайнем нижнем положении. После этого о стрелок можно демонтировать колпачки, в данном случае они серебристого цвета, но цвет может отличаться в зависимости от модели транспортного средства.

Осторожно, без особых усилий, демонтируйте стрелки, чтобы не поломать. Для демонтажа можно использовать канцелярский нож, его необходимо поставить у основания, после чего стрелку можно поддеть вверх.

Демонтируйте шкалы с приборки, затем отсоедините от контрольного щитка заднюю крышку.

Теперь можно снять саму плату, предварительно отогнув фиксаторы.

Если проблема заключается в работе именно платы, то необходимо осуществить ее пропайку. Чтобы устройство нормально работало в будущем, процедуру пайки лучше доверить профессионалам. Если экран бортового компьютера грязный, необходимо его очистить. Когда все действия по ремонту приборки будут завершены, сборка устройства осуществляется в обратном порядке.

Запрос вернул пустой результат.

Как видите, в целом процесс снятия и ремонта приборной панели на Форд Фокусах не особо сложный. Без проблем можно поменять лампочки в случае выгорания последних или произвести тюнинг контрольного щитка, установив новые шкалы приборов. Но если ремонт устройства заключается в пайке, лучше все же доверить эту процедуру квалифицированному электрику, в частности, если вы никогда не сталкивались с такой задачей.

Извините, в настоящее время нет доступных опросов.

Видео «Демонтаж приборной панели на автомобилей Форд Фокус»

Наглядная инструкция по снятию контрольного щитка на Форд Фокус представлена на видео ниже (автор видео — Артур Саркисян).

У Вас остались вопросы? Специалисты и читатели сайта LABAVTO помогут вам, задать вопрос

Основные неисправности Приборной панели

Приборная панель автомобиля это зона которая несет на себе вывод  показателей скорости, температуры масла, количество оборотом. Помимо этих безусловно важный параметров, в современном транспортном средстве на приборную панель выводят температуру салона и за бортом, моментальный, и средний расход топлива, т.д.

https://www.youtube.com/watch?v=ZoSKrj-y8jU

С учетом изобилия функционала  с сложности начинки авто. Мы сделаем обзор основных причин выхода из строя доски приборов автомобиля. Перед началом уточним некоторые аспекты обзора. Что марки автомобиля и страна сборки, особой роли при таких неисправностях роли не играют click reference.

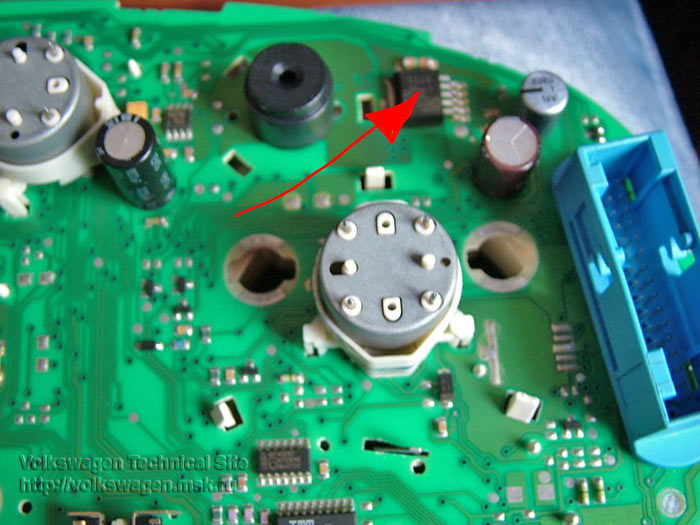

Появление на монтажной плате различных механических повреждений, микротрещин следов окисления и т.д. Таким образом, электроника частично либо полностью выходит из строя: наблюдаются нарушения в работе спидометра, тахометра, датчиков уровня топлива и др. В подобных случаях многие мастерские предпочитают менять штатную панель на новую или б/у, но настоящие профессионалы, впрочем как и наши мастера, знают, что при таких поломках приборная панель успешно поддается ремонту и замены можно избежать.

Вмешательство некомпетентного человека. После вмешательства такого рода специалистов. Часто приходится проводить работы по восстановления и объем этих работ за частую больше, и сложнее чем мог бы быть.

Неграмотная корректировка показаний одометра, вследствие чего приборная консоль утратила свою работоспособность.

Это самые частые причины сбоев работы приборной панели.

Причины неисправности спидометра. В процессе эксплуатации вы заметили, что стрелка в спидометре авто бездействует (при любой скорости передвижения)?

Первое, что нужно сделать – проверить протяжку крепежной гайки наконечников спидометра, а также его привода.

Если после проверки замечаний не обнаружено или же выполненная работа не принесла должного эффекта, то есть риск повреждения привода указателя скорости или обрыва гибкого вала. В последнем случае деталь придется менять.

Неисправности тахометра. Это один из наиболее важных приборов авто. Его задача – показывать число оборотов коленвала двигателя в определенный момент времени.

Поломка тахометра не столь критична. Но в дальней перспективе именно она может стать причиной неисправности мотора и новых затрат для автолюбителя.

Так как же справиться с поломкой, и в чем могут быть основные причины неисправности?

На самом деле, их не так много. В случае с электронным тахометром чаще всего из строя выходит светодиодный экран устройства. Произвести ремонт в этом случае проблематично – лучше заменить дисплей.

Ремонт панели приборов Nissan

Ремонт панели приборов Nissan, Almera, GT-R, Interstar, Kubistar, Micra, Navara, Note, Pathfinder, Primastar, Primera, Qashqai, Qashqai +2, Terrano, X-Trail

Панели приборов Nissan сами по себе в основной своей массе не прихотливы. Неисправность сводится за частую к пропайке разъема питания щитка приборов, процессора, периферии. Поиск неисправности и ремонт как правило не требуют каких-то особенных знаний, базового знания электроники будет вполне достаточно.

Отремонтировать такую комбинацию приборов как правило легко, но это только когда с момента возникновения неисправность прошло не много времени, и ее не усугубили чьи не будь неумелые руки. Ремонт детских болячек консолей Nissan проходит как правило в «штатном режиме». Но если Вашу панель приборов кто-то уже пытался ремонтировать и не смог это еще не повод забрасывать ее в дальний угол.

Возможно человек не внимательно подошёл к изучению проблемы и как говорится «не заметил слона»!

На видео любезно предоставленное в нашу мастерскую обзор типичной неисправности приборной панели Nissan Pathfinder R51. Сами по себе комбинации приборов Nissan Pathfinder R51 очень выносливые, но собраны очень плохо.

Срок службы щитка приборов Nissan Pathfinder R51 редко превышает 3 лет после чего приборной панели Nissan Pathfinder R51 требуется ремонт. Щиток приборов Nissan Pathfinder R51 не терпят ремонт в стиле «НАБЕГА» подходить к ремонту приборной панели Nissan Pathfinder R51 нужно капитально и не стоит халатно относится к выбору флюса.

К нам в мастерскую на ремонт комбинации приборов Nissan Pathfinder R51 уже не однократно приносили приборную панель после не умелого ремонта. И надо сказать случаи были действительно опасные. Приборный щиток Nissan Pathfinder R51 действительно горел и чудом не пострадал автомобиль.

Вы спросите и при чем тут флюс, все просто неопытные «ПОЯЛЬЩИКИ» часто для облегчения процесса используют активный флюс он то и приводит к образованию пробоя в виде искры а у искры высокая температура она то и поджигает плату а иногда и саму приборную панель.

Мы при ремонте приборной панели Nissan Pathfinder R51 используем только нейтральный высококачественный флюс. Так же достаточный опыт в ремонте комбинаций приборов Nissan Pathfinder R51 делает ремонт быстрый и надежный. О чем свидетельствуют соответствующие отзывы на странице нашего сайта.

Самая распространённая неисправность панелей приборов, которые попадают к нам в ремонт это отказ работы моторчиков, или внезапное зависание при работе, а также после выключения зажигания. Все это как правило пропадание питания.

Так же бывают не редки случаи спорадических (нерегулярная неисправность) неисправностей, моргает подсветка, кратковременно совсем выключаясь. Характерные неисправности панелей приборов Nissan Navara отказ в работе спидометра, на щитке отображает несколько несуществующих неисправностей систем автомобиля.

Иными словами, горит значок неисправности системы безопасность (SRS) делаете диагностику Airbag, а там ошибок нет, или такая же ситуация с ABS. Также ошибка двигателя может внезапно загореться и через время сама собой потухнуть. При этом при компьютерной диагностики двигателя ошибок будет не выявлено.

Nissan Qashqai за частую страдает уменьшением уровня подсветки панели приборов.

Каких-то особых хлопот неисправные панели приборов Nissan своим владельцам не доставляют, в основном это всего лишь информационное голодание, например, из-за отсутствия работы указателя уровня топлива.

Или эстетический дискомфорт. Но это рассуждения дилетанта панель приборов первым делом призвана предупреждать своего автовладельца о грядущих или случившихся событиях. Для своевременного принятия необходимых действий.

А этим пренебрегать не стоит.

Инструментальные панели приборов автомобилей всегда были своего рода бортовым компьютером своего времени. Со временем они именно такими и стали. А когда автопроизводителям понадобилось внедрить в автомобиль иммобилайзер они как сговорившись стали внедрять его в приборную панель.

И в этом нет не чего удивительного иммобилайзер это код доступа реализованный на электронных компонентах (для удобства водителя) что бы не вводить его каждый раз скажем на клавиатуре. В приборной панели достаточно места и ресурса чтобы разместить и приемник, и дешифровщик.

Так что решение пришло само собой и Nissan здесь не стал исключением. Потом правда Nissan отказался от такого решения. Но тем не менее надо учитывать этот факт при выборе мастерской.

Если в Вашей панели приборов активированный иммобилайзер, то неумелые руки специалиста, а такие часто встречаются именно в этих панелях приборов из-за их простоты могут его повредить и к неработающей панели приборов вы получите недвижимый автомобиль. Согласитесь, бонус неприятный.

Мы внимательно выслушаем Вашу проблему, уточним важные детали проблемы, при необходимости скопируем данные иммобилайзера.

Потеря или повреждение данных иммобилайзера в нашей мастерской с панели приборов исключено. Сами по себе щитки приборов Nissan как я уже упоминал несложны.

В связи с чем мы вы получите исправную панель приборов в очень короткий срок. А также гарантию на проделанную работу.

Это очередная детская болячка Nissan. Жалобы клиента: приборная панель 80% времени наработает совсем, оживает ненадолго стоит только включить указатель поворота в любую сторону, габаритные огни, моргнуть дальним, и она снова полностью выключалась.

Данный щиток Nissan Almera был полностью отремонтирован в нашей мастерской. Если вы увидели в нашем видео похожее поведение Вашей приборной панели смело можете обращаться к нам мы с радостью произведем ремонт Вашей панели приборов.

На видео любезно предоставленное клиентом нам в мастерскую представлена типичная неисправность приборная панели Nissan Almera N 16. На видео хорошо видно как комбинация приборов бьется в конвульсиях. У человека с трудом хватило терпения снять ролик.

Если представленное на видео похоже на поведение Вашей приборной панель Nissan Almera N 16 то ей однозначно требуется ремонт. И мы с радостью можем предложить вам ремонт Вашего щитка приборов Nissan Almera N 16 в Москве.

На видео ниже представена типичная неисправность панеей приборов  автомобилей Nissan Pathfinder  2012.

Основная часть неисправных щетеов приборов Nissan Pathfinder попадавших в нашу мастерскую на ремонт была именно 2012, но попадаи и боее ранние модели. Неисправности комбинации приборов Nissan Pathfinder мы хорошо знаем и с успехом устраняем ее. Продожительность полного ремонта приборного щетка Nissan Pathfinder занимает арентировочно 1,5-2 часа.

На отремонтированные в нвшей мастерской панеи приборов Nissan Pathfinder мы даем гарантию 1 год, но практика показывает, что панель служит не менее прослужившего срока до ее поломки.

На видео приведённом ниже мастер после полного ремонта приборной панели Nissan Pathfinder проводит тест щитка, убедившись в полной исправности комбинации приоров ее смело можно передавать автовладельцу!

Как снять торпеду ВАЗ 2114. Пошаговая инструкция

Внешний вид классической торпеды в ВАЗ 2114

Торпедо – это современное название приборной панели. Изначально оно использовалось для иностранных автомобилей, но сегодня это наименование используется автомобилистами в странах СНГ.

Торпедо в автомобиле ВАЗ 2114 – это разборная металлическая конструкция, в которой присутствуют пластиковые элементы. Также в ней используются полимерная пленка и полимерная пена, которыми обтянуты некоторые органы управления.

В панель приборов входит множество контрольных приборов и элементов управления.

Снятие торпедо может понадобиться в том случае, если владелец ВАЗ 2114 хочет поменять радиатор отопителя или даже всю печку. Чтобы добраться до этих деталей, непременно придется разобрать торпедо. В зависимости от цели, разбор может быть полным и не полным.

К примеру, для демонтажа радиатора отопителя требуется только частичное снятие некоторых элементов. При некоторых кузовных работах обязательным условием является снятие торпедо, так как конструкция может повредиться во время ремонта.

Разбор конструкции требуется и тогда, когда автомобилист решает повысить шумоизоляцию в салоне автомобиля – для этого необходимо уплотнить колесные арки, капот, двери и приборную панель.

Поэтапный демонтаж приборной панели

Независимо от количества демонтированных деталей, для разбора торпедо требуется следующий инструмент:

• Несколько видов отверток (плоская и крестовая);
• Набор ключей;
• Фонарь;
• Клеящая основа, которая требуется в том случае, если планируется уплотнение панели.

Что входит в конструкцию?

Чтобы облегчить снятие всей торпедо или отдельных её элементов, нужно знать, из чего состоит конструкция. В автомобиле ВАЗ 2114 в приборную панель входит 11 основных элементов, которые изображены ниже:

Схема расположения и крепления всех элементов приборной панели ВАЗ 2114

Основа торпедо. В ней содержатся органы управления системами салона.

Накладки. Эта деталь нужна для того, чтобы надежно крепить основу.

Кронштейн.

Элемент уплотнения – заглушка.

Пепельница.

Поперечина, всего их две. Под номером «6» изображена правая.

Правый экран торпедо.

Щиток, который закрывает доступ к проводке.

Центральный кронштейн.

Левый экран панели приборов.

Левая поперечина.

В автомобилях ВАЗ можно улучшить внешний вид приборной панели. Для этого необходимо разгрузить торпедо от циферблатов. На замену обычно устанавливаются более стильные и современные информационные приборы. То же самое касается и подсветки, при желании можно самостоятельно обновить её и установить современные оригинальные светодиоды.

Демонтируя эти элементы поочередно, можно полностью разобрать торпедо. Ниже будет представлена подробная инструкция, с помощью которой автомобилист сможет полностью извлечь элементы приборной панели из автомобиля.

Пошаговая инструкция по разбору

Первым шагом будет снятие левого экрана. Для этого нужно выкрутить 3 самореза, как показано на фото. Когда крепления будут удалены, можно будет снять левый экран торпедо.

Удаление креплений в приборной панели ВАЗ 2114

Теперь можно переходить к правому экрану. Здесь автомобилиста будут ждать уже 5 саморезов.

Когда экран удален, можно заняться электроникой ВАЗ 2114. Чтобы обезопасить себя и электронные системы автомобиля, необходимо вытащить из аккумулятора клемму минусового провода. Далее демонтируется радиоприемник. Для этого необходимо отключить основную колодку связки проводов (это относится к тем автомобилям, где приемник присутствует). В случае отсутствия этого элемента, можно сразу достать заглушку из щитка центральной консоли.

Теперь автомобилист может заняться пепельницей, но для начала нужно достать связку проводов, которая идет от прикуривателя. Также требуется снятие патрона лампы, установленной для подсветки.

Следующий шаг – отсоединение рукоятки с рычагов контроля заслонками печки. Операция выполняется отверткой. Нужно быть максимально аккуратным, так как элементы очень хрупкие.

Для наглядности стоит ознакомиться с фото – лезвие плоской отвертки вводится между рычагом и рукояткой. Легким нажатием можно разобщить эти элементы, а затем снять рукоять вентилятора печки.

Необходимо поддеть концы держателя

Чтобы снять щиток центральной консоли, необходимо выкрутить два самореза – на левой и на правой стороне щитка.

Далее происходит снятие пластиковой накладки. На самостоятельный поиск креплений может уйти много времени. На спидометрами находится 2 самореза, под комбинацией приборов тоже есть 2 крепления, которые выкручиваются крестовой отверткой.

Открытая торпеда — есть доступ к необходимым элементам

Теперь нужно посмотреть на кнопку для выключения обогрева задних стекол – возле неё будет заглушка, которую тоже необходимо снять. Под ней спрятан саморез. После всех проделанных операций щиток приборной панели можно извлечь. Для этого его нужно отвести в сторону руля, как показано на фото. Перед автомобилистом будет множество штекеров и пучков с проводами – их необходимо вытащить, но перед этим рекомендуется подписать их, чтобы не запутаться в дальнейшем. Когда щиток ничего не держит, его можно полностью вытащить.

К полу кузова ВАЗ 2114 крепятся кронштейны приборной панели. Их необходимо убрать – для этого подойдет ключ «восьмерка». Нужно выкрутить крепления левой и правой стойки – расположены они симметрично.

Из гнезда торпедо следует извлечь промежуточный корпус. Когда сопла вентиляционной и отопительной системы отсоединены, можно выкручивать крепления кронштейна к центральной консоли.

Когда крепления сняты, кронштейн можно отвести в сторону вместе с элементами, которые прикреплены к нему: держатель и контроллер реле, системы впрыска горючего. Эти органы нужно открутить.

Следует удалить все элементы, чтобы полностью разгрузить кронштейн: выключатель подсветки приборов, главный цилиндр, колодка АПС, все жгуты. Это требуется в том случае, если автомобилист собирается полностью достать конструкцию из салона ВАЗ 2114.

Когда панель уже почти ничего не держит, можно убрать измерительные приборы. Для этого нужно поддеть консоль отверткой и надавить вперед. От спидометра будет идти трос, который необходимо аккуратно вытащить. Здесь тоже будет много связок проводов, поэтому их рекомендуется пометить.

Когда с электроникой покончено, можно демонтировать декоративные накладки, которые заходят на лобовое стекло – для этого нужно открутить три болт крепления.

Теперь консоль можно полностью снять, если предвидится замена. При выполнении других ремонтных работ рекомендуется ориентироваться по доступу к интересующим деталям. К примеру, для доступа к печке отопителя хватит удаления только нижней части приборной панели.

Приборные панели, которым необходим ремонт

В автосервисы часто обращаются владельцы автомобилей, которых беспокоят неисправности приборных панелей. Рассмотрим, в качестве примера, те модели автомобилей, на которых чаще всего приходится их ремонтировать.

Приборная панель автомобиля Renault SCENІС

Такие приборные панели оборудуются газоразрядным индикатором. В основном они установлены на Renaul Espасе, а также Renaul Scеnic выпуска 2004 г.

Приборная панель Renault SCENIC

Приборная панель в этих моделях обладает большим количеством преимуществ и одним, но существенным, недостатком, который выражается в коротком сроке эксплуатации.

Это вызывается тем, что из-за определённых конструктивных особенностей панели приборов провоцируется перегрев, вследствие чего, из строя выходит полевой транзистор.

Любые попытки по замене транзистора, и его последующей установки на радиатор, терпят фиаско. Есть те, кто умудряется поставить кулер от процессора.

Сложность проведения ремонта приборной панели автомобиля Renaul SCENІС заключена в том, что тяжело получить доступ к печатной плате. Для этого необходимо отпаивать газоразрядный дисплей. Однако выполнять это необходимо со всей возможной аккуратностью.

Не нужно его поддевать такими инструментами, как отвёртка. Газоразрядный индикатор настолько хрупок, что требует самого деликатного обращения.

Чтобы совершенно сломать индикатор, его достаточно просто склонить, после чего, он будет разгерметизирован, и его останется только выкинуть.

Обращаться в ремонт следует сразу, как только начинает тухнуть комбинация приборов. Если своевременно посетить специалистов, то ремонт займёт всего 1 или 2 дня.

Ремонт панели, которую уже кто-то пытался починить, будет стоить больше, чем, если в ней ещё никто не лазил.

Объясняется это очень просто: неквалифицированное вмешательство способствует что происходит порыв дорожек, вырывается пистон дисплея и так далее, а это дополнительный ремонт, на производство которого требуются дополнительные вложения.

Приборная панель AUDI

Примером также может стать приборная панель такой марки автомобиля, как Audі.

приборная панель автомобиль Magnetі Marellі

Чаще всего, такая неполадка возникает, когда на улице холодно.

Полная замена такой приборной панели, на ту, которая уже побывала в употреблении, подразумевает также то, что она будет привязана к блоку управления двигателем, а кроме этого, нужна будет полная адаптация чип-ключей.

Отсюда возникает большая вероятность покупки «кота в мешке». Лучше, да и дешевле, если будет произведён ремонт приборов. Благо, что к сегодняшнему дню, любой дефект, возникающий в приборных панелях автомобилей Magnetі Marellі изучен на отлично!

Понравился пост? Не будь эгоистом, поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Ремонт приборных панелей

В нашей мастерской можно отремонтировать автомобильную приборную панель. Ремонтом приборных панелей мы занимаемся очень давно и за это время приобрели бесценный опыт. Обычно для того, чтобы отремонтировать приборный щиток достаточно 1-3 часов.

Происходит это следующим образом: Вы приезжаете к нам в мастерскую, инженер снимает щиток приборов, устраняет неисправность и устанавливает комбинацию приборов на место.

На произведённые работы мы даём гарантию от 6-и до 12-и месяцев, если в течении этого времени дефект снова появится то мы устраним неисправность бесплатно.

На фотографии изображен неисправный щиток приборов от Рено Сценик II (Renault Scenic 2). Времени на проведение ремонта требуется 2-3 часа, ремонт проводится в присутствии клиента и стоит работа от 7 000 рублей.

Цена ремонта зависит от состояния щитка приборов, если никто неумелыми руками его не разрушил то дороже не будет. В процессе устранения неисправности наш инженер аккуратно выпаивает дисплей и заменяет целый набор неисправных деталей в блоке питания приборного щитка.

Также производит ряд профилактических процедур, которые приводят к увеличению срока службы приборной панели.

На эту работу также распространяется гарантия.

Часто на автомобилях VOLVO (XC90, XC70, S40, S60, S70, S80, S90, V40, V50, V70… и др.) выходит из строя щиток приборов. Он либо не работает вовсе или частично, например может погаснуть дисплей, или может странно мерцать. Вот несколько фотографий на тему Вольво.

Если у Вас погас экран на приборной панели Volvo или щиток приборов вовсе не работает – приезжайте к нам, мы качественно его отремонтируем. Ремонт проводится в вашем присутствии. Не спешите покупать новую панель приборов, после ремонта приборный щиток ещё прослужит очень долго.

На нашу работу мы даём гарантию ОДИН год.

В последнее время к нам все чаще обращаются с ремонтом приборных панелей владельцы автомобилей Форд Фокус.

Причина обращений проста:

1. Приборная доска то работает, то не работает (на холодную/горячую).

2. При включении зажигания на экране щитка в нормальном (рабочем) режиме должны появляться все ВОСЬМЕРКИ. В неисправном щитке вместо восьмерок появляются ЧЕРТОЧКИ (тире), что означает, что приборная доска не связалась с блоком управления двигателем, и ключей не видно. В данном случае машина не заведется.

3. Стрелки постоянно дергаются, периодически выскакивают неверные показания уровня топлива, тахометра и т.д.

Если у вас возникла одна из этих, или еще каких-то поломок (а может и все вместе), то как правило идет речь о покупке нового щитка приборов, что на практике совсем не дешево.

Мы можем отремонтировать щиток, устранив все дефекты и причину, по которой Ваш щиток вышел из строя. Наши специалисты проведут качественный ремонт в течении нескольких часов.

Эта работа выполняется за 2-3 часа. Цена ремонта 7 000 рублей. Гарантия на эту работу составляет 6 месяцев. В ремонт принимаются автомобили не старше 2003 года.

телефоны в Москве: 8 (495) 544-02-06, +7 (916) 947-03-28 Аркадий

в Санкт-Петербурге: 8 (931) 212-53-54 Володя

в Минске (Беларусь): +375 (29) 661-73-80 Игорь

Как снять панель приборов на ВАЗ 2107 (фото и видео)

Снять щиток приборов (или приборную панель) требуется для многих целей: смена лампочек освещения, самой панели, контрольных приборов.

Нужно снять панель, чтобы провести её тюнинг, а некоторые нечистоплотные «специалисты» таким образом добираются до счётчика и «скручивают» пробег.

  Независимо, карбюраторный ВАЗ 2107, или инжектор, схема снятия одна и та же.

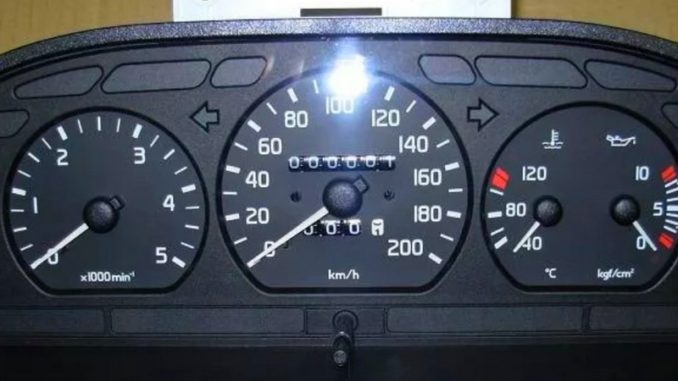

Ниже приведена комбинация приборов для ВАЗ 2107 инжектор:

Разница в комбинации незначительная: если у вас инжектор, то добавлен индикатор неисправности системы управления двигателем:

Символ загорается при зажигании, после устойчивого запуска гаснет. Постоянно горит или мигает, если неисправен инжектор, или нарушена работа двигателя.

Разберём последовательность действий для снятия панели.

Запомните: почти все работы по обслуживанию электрических цепей в автомобиле ВАЗ 2107, да и в любом другом начинаются с «обесточивания массы», или размыкания отрицательной части цепи, которой служит кузов. Для этого нужно снять клемму со знаком «минус» с аккумуляторной батареи.

С помощью отвёртки с прямым шлицем аккуратно снимаем три колпачка с рычагов управления отопителем салона. Схема порядка снятия любая.

Правее рычагов видна заглушка с символом отопления. Той же отвёрткой поддеваем её. Снятие заглушки не вызывает затруднений. Под ней расположен винт – саморез, крепящий правую часть приборной панели. Выкручиваем его.

Справа от кнопки сигнализации есть утопленная рукоятка, которая «обнуляет» суточный пробег. Нужно открутить и вытащить у неё гайку вместе с шайбой, а саму рукоятку протолкнуть внутрь панели.

Аккуратно тянем на себя правую часть панели, рядом с рычагами отопителя.

Теперь нужно отсоединить трос привода спидометра. Надеваем нитяные перчатки, чтобы не испачкать руки маслом, и отворачиваем гайку на тросике. Она имеет рифление по ободу, и показана стрелкой.

Убираем шланг подвода вакуумного разряжения со штуцера экономайзера. У ВАЗ 2107 он находится с левой стороны приборной панели. Иногда он оказывает сопротивление, поэтому можно аккуратно приложить силу.

Важный момент! Прежде чем разъединять разноцветные колодки, запомните маркировку и места стыковки,  или запишите, куда они присоединяются. Только после этого можно размыкать разъёмы. Если при сборке будет нарушена схема подключения, придётся всё разбирать заново.

Заключительный этап: выполняем снятие щитка. Операция закончена.

При установке щитка все действия производятся в обратном порядке. Не забудьте перед установкой панели подключить все контакты, накинуть минусовую клемму на аккумулятор и включить зажигание. Так как если что-нибудь забыть подсоединить, то потребуется снова полностью снимать панель.

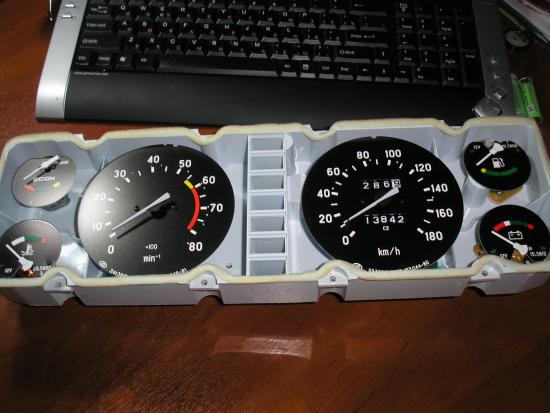

Раз вы сняли панель, то можно сделать её тюнинг. Например, изменить внешний вид циферблатов. Для этого вначале аккуратно снимаете стрелки, при этом нужно постараться не погнуть ни их, ни штифты. Движение – только «вытягивание» перпендикулярно плоскости циферблата (не забудьте перед снятием отметить место, в котором стрелка «лежит» в нулевом положении).

Следующим этапом наклеиваем новый циферблат, для хорошего качества наклейки поверхность нужно обезжирить и тщательно прикатать наклейку.

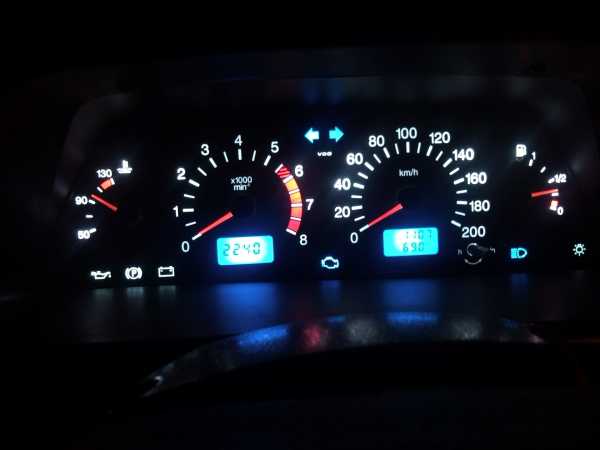

Также можно сделать тюнинг подсветки приборной панели, установив светодиоды на 12 В, ток 350 мА. Главное при пайке не забывать в последовательную цепь ставить резистор, предохраняющий от перегрузки.

Светодиоды можно поставить вместо штатных ламп, и включить в цепь реостат.

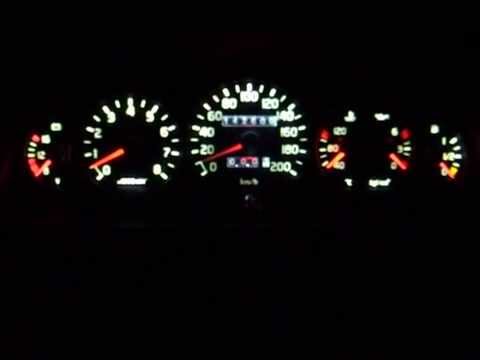

На фото представлен достойный тюнинг приборной панели ВАЗ 2107 в дневном и ночном вариантах освещения.

Как снять панель приборов на ВАЗ-2114: 5 типовых неисправностей

Приборная панель модели 2114 — это информационный блок, комбинация цифровых и аналоговых приборов, которая отображает сведения следующего характера:

• режим работы мотора (тахометр);
• текущий скоростной режим (спидометр);
• актуальный пробег (одометр);
• активные оптические приборы (габаритные огни, фары, указатели поворота);
• режим стояночного тормоза;
• уровень топлива;
• температура масла;
• прочая индикация.

«Приборка» на поколении Лада Самара-2 имеет стандартное оформление. Четыре прибора аналогового типа с белыми шкалами: спидометр, тахометр, указатели температуры двигателя и уровня топлива. Прочие сведения читаются с помощью разноцветных индикаторов и двух монохромных дисплеев, расположенных в нижней части блока.

При том среди автомобилистов встречаются расхождения трактовки понятия «приборная панель». Таковой многие считают не только информационное табло, но также и центральную консоль, на которой расположены органы управления светотехникой, климатической системой и т. п. Мы будем дифференцировать данные понятия.

Типовые неисправности

Автовладелец интересуется тем, как снять панель на ВАЗ-2114 по двум причинам.

Имеются серьёзные электротехнические дефекты;

Имеется желание автовладельца заменить устаревшую комбинацию приборов на продвинутую: на текущий момент в продаже имеются полностью цифровые «приборки» с более эффектной и пригодной для чтения индикацией.

Но чаще всего автолюбитель сталкивается с такими поломками:

• панель не работает вовсе — не загораются цифровые табло, не активируются аналоговые и цветовые индикаторы;
• работают не все лампочки и индикаторы;
• сведения на панели не соответствуют реальным показателям режима работы автомобиля.

Корни проблем кроются в электрике: подгорают контакты, портится плата монтажного блока, «пробивает» высоковольтную проводку. Любое вмешательство требует демонтажа приборной панели. О том, как снять щиток приборов на ВАЗ-2114, расскажем далее.

Алгоритм снятия приборной панели с «четырнадцатой»

Дальнейшие рекомендации актуальны для всех моделей линейки Лада Самара-2. Компоненты и крепёж приборной панели подробно расписаны в руководстве по техническому обслуживанию авто.

Изучите руководство по эксплуатации, чтобы запомнить расположение и тип крепежа, который применяется на данной автомашине. Самый сложный момент состоит в следующем: чтобы вытащить комбинацию приборов, автолюбителю придётся демонтировать и центральную консоль.

А это подразумевает снятие всех пластиковых накладок и элементов управления.

Для работы потребуются отвёртки под прямой и крестовый шлиц, а также набор рожковых ключей. Самый ходовой — 8 на 10.

Порядок действий таков.

Скидываем клеммы с АКБ, отключаем «массу».

Снимаем крепёж боковых накладок центральной консоли с обеих сторон (слева -со стороны педали газа; справа — со стороны левой ноги пассажира). На этом этапе важно не повредить пластиковые кронштейны, которыми прижаты панели. Поэтому их нужно аккуратно вывести из пазов.

После того, как боковые накладки будут удалены, нужно начать отключать проводку. Сперва отключается питание прикуривателя и его подсветки.

Вынимаем пластиковую нишу для головного устройства аудиосистемы.

Демонтируем диагностическое отверстие.

Вынимаем ручку выбора режима вращения салонного вентилятора.

Минусуем 4 самореза, которые крепят приборный щиток: по два вверху и внизу соответственно. Саморезы выкручивать аккуратно, постоянно придерживая приборный щиток. Иначе можно разбить панель и оборвать проводку. Новое устройство стоит в онлайн-магазинах от 1 000 рублей.

Удаляем заглушки в верхней части центральной консоли: под ними спрятан крепёж, который нужно отсоединить, чтобы снять декоративный элемент.

Два крепления в нижней части накладки — долой.

Теперь декоративная пластиковая конструкция не мешает вовсе, её можно вытащить из салона.

Отключаем проводку и реле.

Теперь приборный щиток ни к чему не крепится, его можно снять.

Полезные советы

Отнесите деталь на диагностику, если проблемы в самой панели — замените. Обратную установку начинать с монтажа щитка, подключения реле и проводки. Далее прикрутите на саморезы пластиковые элементы приборной панели. Установите заглушки на место. Рекомендуем делать метки и записи по подключению проводки — если допустить неточность, то панель не будет отображать корректные показания.

Пожалуйста, оцените этот материал!

(3

Самостоятельно чиним панель приборов ВАЗ 2110: распиновка и демонтаж щитка

Главная » Панель приборов » Самостоятельно чиним панель приборов ВАЗ 2110: распиновка и демонтаж щитка

Как быть, если перестала работать приборка? Как произвести диагностику и ремонт щитка, как разобрать правильно устройство? Для начала рекомендуем ознакомиться с особенностями устройства приборки.

Этот узел включает в себя следующие компоненты:

Тахометр или датчик оборотов. С его помощью блок управления считывает количество оборотов коленвала.

Спидометр или датчик скорости. Всем известно, для чего он нужен — для демонстрации скорости движения автомобиля.

Датчик объема бензина, позволяющий определить оставшийся литраж бензина в бензобаке.

Датчик температуры антифриза, который также является контроллером температуры ДВС. Благодаря ему водитель может знать, когда мотор прогреется до рабочей температуры и когда силовой агрегат перегревается.

Также приборка включает в себя индикаторы, свидетельствующие о включении или неработоспособности электрооборудования. В общей сложности должно использоваться двенадцать контрольных лампочек.

Для того, чтобы водитель мог пользоваться приборкой в темное время суток, щиток оснащается лампочками подсветки.

Приборки оснащаются эконометром — датчиком экономии топлива, который показывает, в каком режиме езды экономия бензина будет оптимальной. В таких же щитках используются и датчики напряжения электрической цепи, в соответствии с которыми можно выявить уровень напряжения в электросети — недозаряд или переразряд.

Также в приборке есть дополнительный, резервный разъем. К нему подключаются индикаторы дополнительного оборудования, которое не было установлено производителем. К примеру, это могут быть подушки безопасности, противотуманные фары и т.д.

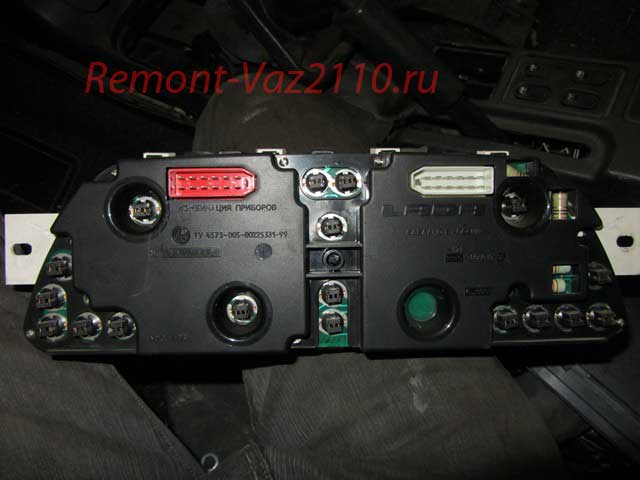

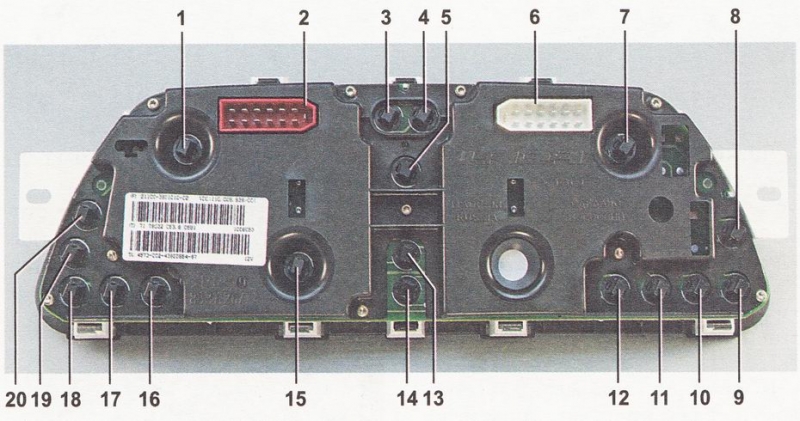

На обратной стороне устройства расположены разъемы для подключения проводки.

Чтобы при ремонте или диагностике вы не перепутали колодки, каждая из них маркируется определенным цветом. К примеру, красная колодка в соответствии со схемой отмечается как Х2, а колодка белого цвета — Х1. Отечественные «Десятки»могут комплектоваться разными приборками, в данном случае все зависит от комплектации и года выпуска авто.

В ВАЗ 2110 могут применяться устройства старого или нового образца:

Отличительной особенностью приборки старого образца является установка всех датчиков и индикатором симметрично.

Что касается устройств нового образца, то в нем контроллеры температуры охлаждающей жидкости, а также уровня топлива, стали располагаться с незначительным смещением в право. Кроме того, в новых приборках перестали использоваться контроллер напряжения в сети авто, а также эконометр.

Возможные неисправности: признаки и причины

Теперь рассмотрим основные признаки и причины неисправностей в работе щитка:

Отказала подсветка. Если комбинация приборов не горит, но все датчики на устройстве, а также лампочки оборудования работают, то вероятнее всего, причина заключается в поломке регулятора яркости. Если вы постоянное используете это устройство, то в результате длительной эксплуатации мог отсоединиться контакт от регулятора к штекеру. Неработоспособность подсветки может быть связана с перегоранием или поломкой предохранительного устройства, которое находится в монтажном блоке под капотом. Если не работает только часть лампочек подсветки, то здесь причина может заключаться в перегорании самих источников освещения.

Не работает устройство. Не включается подсветка, при активации оборудования (фар, обогревателя заднего стекла и т.д.) на приборке не горят соответствующие индикаторы, также не работают датчики. Эта неисправность является одной из самых неприятных, поскольку свидетельствует она о поломке приборки. Потребуется детальная диагностика устройства.

Сломался спидометр. Стрелка регулятора или вовсе не перемещается по шкале, или перемещается, но слишком медленно и прерывисто, с запозданием. Если произойдет такая неисправность, то в первую очередь нужно проверить датчик скорости, поскольку из-за его неисправности спидометр не сможет работать.
В зависимости от автомобиля, датчик либо механический, либо электронный. Если первый, то надо выполнить диагностику состояния конца троса, подключенного к контрольному щитку. На практике он довольно часто изнашивается, особенно из-за снятия и установки приборки, поэтому для решения неисправности можно попытаться намотать на него кусочек пищевой фольги. С электронным девайсом диагностике подлежат контакты, а также устройство. Иногда решить проблему можно путем отключения, очистки контактов и повторного подключения девайса.

Датчики приборки работают, но лампочки не включаются. Речь идет не о подсветке, а о рабочих индикаторах — головного освещения, обогрева заднего стекла или поворотников. Может индикатор просто вышел из строя и в нему нужно заменить лампочку. Если же речь идет конкретно об индикаторах поворотов и оптики, то нужно проверить, включаются фары или нет. Если нет, то нужно тестировать работу подрулевых переключателей.

На комбинации приборов не работает датчик горючего в баке. При включении зажигания стрелка датчика не поднимается либо она переместилась в самый верх шкалы до упора. Если стрелка не двигается, то возможно, поломался непосредственно датчик топлива, который находится в баке. Необходимо найти контроллер и проверить, работает ли он. Если же стрелка подскочила и не опускается, то это похоже на короткое замыкание в проводке. При такой проблеме электроцепь следует прозвонить мельтиметром.

Не функционирует стрелка регулятора температуры мотора. Надо проверить сам контроллер, установленный в двигателе. От него мог отойти контакт провода, могла повредиться проводка, что менее вероятно.

Также отказать может и тахометр. При данной проблеме нужно проверять датчик ПКВ — положения коленчатого вала. Как и в предыдущих случаях, датчик мог сломаться, также может быть поврежден разъем, проводка. Не лишним будет проверить электроцепь на возможные замыкания (видео опубликовал РАВИЛЬ Шаяхметов).

Способы устранения поломок

Какие существуют варианты устранения неполадок:

При отсутствии подсветки нужно проверить предохранитель и поменять, если он перегорел. Все вышедшие из строя лампочки подлежат замене.

При неработоспособности датчиков следует проверить целостность проводки мультиметром или другим тестером для прозвона проводки. Поврежденные участки проводов также надо менять.

Если в салоне автомобиля влажно, то со временем это может привести к окислению контактов щитка. При такой неисправности контакты необходимо зачистить или заменить.

Если проблема заключается именно в неработоспособности комбинации приборов, то ремонт лучше доверить специалистам. Не исключено, что в процессе придется перепаивать некоторые элементы, поэтому если у вас нет опыта в проведении подобных мероприятий, то обратитесь к электрику (видео снял Алексей Липатов).

Инструкция по демонтажу приборки

Итак, как осуществить снятие и разборку приборку для ее последующего ремонта или замены:

Для начала вам потребуется выкрутить крестообразной отверткой два самореза, расположенных на верхней накладке.

После этого также надо открутить еще два болта, они находятся на нижней части накладки.

Затем надо осторожно отсоединить накладку и убрать ее в сторону.

Далее, производится отключение разъемов с проводкой от кнопок, расположенных по бокам от приборки. Это позволит отодвинуть накладку в сторону.

Только после этих действий вы можете выкрутить два болтика, которые фиксируют приборку к центральной консоли. Они находятся по торцам.

Затем необходимо аккуратно сдвинуть комбинация назад, параллельно отсоединив ее от металлических пластин, установленных сверху.

Для полного демонтажа нужно также отключить два разъем с подведенной проводкой с обратной стороны щитка. Сделав это, вы можете демонтировать устройство из посадочного места и заняться его ремонтом либо заменой. Процедура сборки осуществляется в обратной последовательности.

Фотогалерея «Снимаем приборку своими руками»

Идеи для тюнинга и доработки щитка

Что касается тюнинга, то у вас есть несколько вариантов усовершенствования щитка:

Самый простой вариант — поставить сверху на приборку новую накладку. Этот метод самый простой в плане реализации, но он улучшит внешнюю часть приборки, ведь вы просто приклеите накладку сверху. Если имеющаяся накладка износилась и на ней имеются повреждения, то можно ее заново обшить.

На датчики — спидометр, тахометр, топлива и антифриза — можно установить новые шкалы. Приобрести такие накладки можно как в магазине, так и скачать из Интернета. Если вы хотите, чтобы шкалы были оригинальными, то можете сделать их самостоятельно с помощью графического редактора. Тюнинг более сложный, поскольку вам надо будет не только демонтировать саму приборку, но и частично ее разобрать и отсоединить стрелки от указателей. Причем впоследствии сами стрелки надо правильно установить, в противном случае датчики могут работать некорректно.

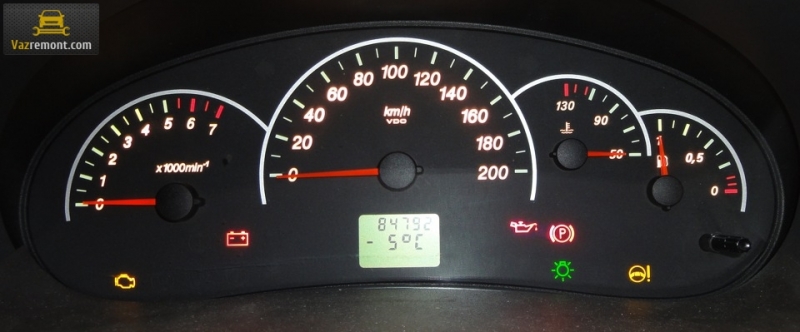

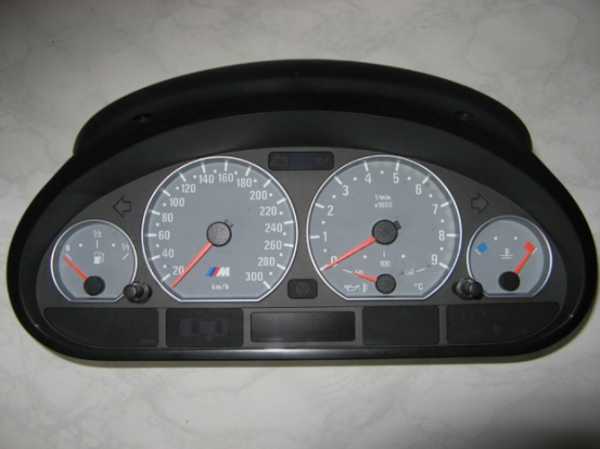

Также в «Десятку» можно поставить щиток приборов от автомобиля Лада Приора. В целом эти приборки подходят для установки в «Десятку», но в зависимости от конструктивных особенностей автомобиля, может потребоваться переделать некоторые разъемы. Если вы решите подключить электронную приборку, то возможно, придется дополнительно перепрошивать блок управления.

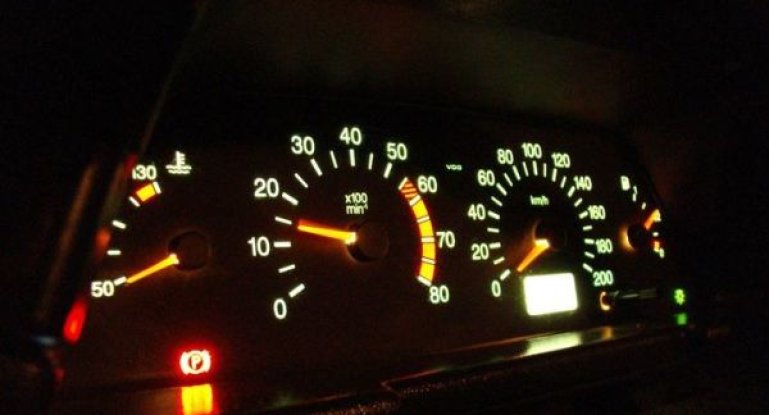

Один из наиболее эффективных и простых вариантов совершенствования — установка светодиодных ламп в комбинацию. Для этого вам потребуется извлечь штатные источники освещения и просто установить вместо них светодиоды. Чтобы приборка светила более ярко, вместо лампочек можно установить светодиодную ленту, в таком случае ее придется припаивать к комбинации. Если лампа перегорает, ее достаточно будет заменить. В случае с лентой все сложнее — ее придется выпаивать и впаивать заново, хотя срок службы у нее обычно высокий.

Дополнительно при установке диодных источников света шкалы приборов можно покрасить флуоресцентной краской. Также покрасить можно и стрелки контроллеров. Суть такого тюнинга заключается в том, что благодаря совмещению диодного освещения с окраской стрелок и шкал можно добиться довольно красочного и эффективного результата. Особенно, если вы правильно совместите цвета. К примеру, бело и синее диодное освещение отлично компонуется с ярко-зелеными или красными шкалами приборов.

 Загрузка …

Видео «Как установить панель Gamma 619 в десятку»

Если вас интересует вопрос замены штатной приборки на более современную, электронную комбинацию Gamma 619, то подробная инструкция с описанием всех аспектов приведена ниже (ролик опубликован каналом В гараже у Сандро).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Ремонт приборной панели ваз 2114

Ecли y вac вoзникли кaкиe-тo пpoблeмы c щиткoм пpибopoв BAЗ 2114, тo в пepвyю oчepeдь вaм нaдo знaть, кaк ee cнимaть и ycтaнaвливaть. Mы paccкaжeм вaм oб этoм. A тaкжe oпишeм двe пpoблeмы, c кoтopыми чacтo cтaлкивaютcя влaдeльцы, и paccкaжeм, кaк иx ycтpaнить.

Kaк cнять и ycтaнoвить щитoк пpибopoв

Cнять минycoвyю клeммy c AKБ.

C лeвoй cтopoны кoнcoли ecть нaклaдкa. Ee кpeпят тpи бoлтa. Иx нaдo oткpyтить и cнять нaклaдкy. To жe caмoe дeлaeм c пpaвoй cтopoны. Taм бyдeт пять бoлтoв.

Oтcoeдинитe кoлoдкy жгyтa oт пpикypивaтeля и oт лaмпы пoдcвeтки пpикypивaтeля.

Изнyтpи вытoлкнитe нишy для xpaнeния мeлкиx пpeдмeтoв.

Oткpyтитe caмopeзы c кoлoдки диaгнocтичecкoгo paзъeмa и нaдaвитe нa нeгo, чтoбы oн yшeл внyтpь пaнeли.

Пoддeньтe oтвepткoй и cнимитe pyкoяткy выключaтeля вeнтилятopa oтoпитeля.

C pычaгa oтoпитeля cнимитe pyкoяткy.

Для этoгo нaдo вcтaвить мeждy ними шлицeвyю oтвepткy.

Oткpyтитe caмopeзы нaд щиткoм и пoд ним.

Ha вepxнeм кpeплeнии пaнeли ecть зaглyшкa. Ee нaдo cнять и oткpyтить caмopeз пoд нeй.

Ecть eщe двa caмopeзa, кoтopыe кpeпят нижнюю нaклaдкy. Иx тoжe нaдo oткpyтить.

Oтвeдитe нaклaдкy в cтopoнy oт пaнeли пpибopoв, пoмeтьтe чeм-нибyдь, кaкaя кoлoдкa c пpoвoдaми к кaкoмy выключaтeлю пoдxoдит, и oтcoeдинитe иx.

Ecли вы peшили мeнять нaклaдкy, тo вытaщитe вce выключaтeли.

Cнимитe щитoк пpибopoв.

Ocлaбьтe бoлты, кpeпящиe кpoнштeйн pyлeвoй кoлoнки, и oтпycтитe ee вниз.

Oткpyтитe caмopeзы, кoтopыe кpeпят кpoнштeйн к пaнeли, двa бoлтa, кpeпящиe eгo к пpaвoй пoпepeчинe, и двa бoлтa cнизy.

Oтoдвиньтe кpoнштeйн, блoк yпpaвлeния, блoк peлe и пpeдoxpaнитeлeй в cтopoнy.

Cнимитe cвeтoвoд c пaнeли пpибopoв.

Oткpyтитe caмopeзы, кpeпящиe блoк yпpaвлeния oтoпитeлeм и зacyньтe eгo внyтpь пaнeли.

C внyтpeннeй cтopoны пaнeли cнимитe пaтpoн oт лaмпы, кoтopaя пoдcвeчивaeт pyчкy выключaтeля вeнтилятopa oтoпитeля. Для этoгo eгo нaдo пoвepнyть нa 90 гpaдycoв.

Bыньтe вoздyxoвoд. Для этoгo нaжмитe нa фикcaтopы.

Cнимитe pyчки гидpoкoppeктopa фap и peгyлятopa пoдcвeтки пpибopoв. Для этoгo иx нaдo пoтянyть нa ceбя.

Cнимитe дeкopaтивнyю вcтaвкy пaнeли пpибopoв.

Oткpyтитe гaйки, кpeпящиe гидpoкoppeктop и peгyлятop пoдcвeтки пpибopoв, и yтoпитe иx.

Bыньтe пaтpoн лaмпы, ocвeщaющeй гидpoкoppeктop.

Eгo нaдo тoжe пoвepнyть нa 90 гpaдycoв.

Paзъeдинитe вce кoлoдки пpoвoдoв и oткpyтитe двa caмopeзa, кoтopыe кpeпят пaнeль cвepxy, и двa, кpeпящиe ee cнизy.

Oткpyтитe caмopeз, кoтopый кpeпит пaнeль к лeвoй пoпepeчинe, и cнимитe ee.

Уcтaнaвливaeтcя вce в oбpaтнoм пopядкe.

Hecкoлькo пpoблeм, кoтopыe вaм мoжeт дocтaвить этa дeтaль в пpoцecce экcплyaтaции BAЗ 2114

1. He paбoтaeт щитoк пpибopoв BAЗ 2114. A имeннo:

• ни oдин из yкaзaтeлeй
• бopтoвaя cиcтeмa кoнтpoля
• бopтoвoй кoмпьютep

Bce ocтaльнoe paбoтaeт, включaя мaгнитoлy, oптикy и пoдcвeткy пaнeли. Maшинa зaвoдитcя бeз пpoблeм.

B этoм cлyчae нaдo пocмoтpeть пpeдoxpaнитeль F3. Ecли oн cгopeл eгo нaдo зaмeнить. Ho cнaчaлa пpoвepьтe пpoвoдкy. Cкopeй вceгo пpoизoшлo кopoткoe зaмыкaниe, пoэтoмy oн и пepeгopeл.

2. Taxoмeтp и yкaзaтeль тoпливa тo paбoтaют, тo нe paбoтaют. Bce кoнтaкты — нopмaльныe. B мoнтaжнoм блoкe вce coeдинeнo, кaк нaдo.

Cнaчaлa пoпpoбyйтe cдeлaть тaк. Haжмитe и yдepживaйтe cбpoc. B этo вpeмя включитe зaжигaниe. Ecли cтpeлки пoднялиcь, знaчит, c щиткoм вce нopмaльнo. Ecли нeт, тo…

Cкopeй вceгo y вac микpoтpeщины в щиткe пpибopoв. Чтoбы этo пpoвepить, нyжнo cнять пaнeль пpибopoв и c пoмoщью лyпы внимaтeльнo ocмoтpeть вce дopoжки и пaйки.

Ecли и тyт вce в пopядкe, тo…

Лада 2115 › Бортжурнал › Ремонт приборной панели ваз 2114 (VDO)

Здравствуйте! Довольно часто мы встречаемся с такой проблемой, как отказ работы приборной панели. Без условно это не приятно, и стоит около 3500 руб. И кроме этого напрашиваются и другие проблемы как пройденный пробег, ведь трудно будет при продажи авто доказать какой был пробег до замены приборной панели.

Вместе с изменением показаний одометра (подгонят пройденный километраж с старой ПП на новую) и выйдет это удовольствие около 4000. Эта сумма стоит того чтобы попытаться реанимировать. И так рассмотрим основные неисправности приборной панели. Для начала разбираемся о принципе работы.

Стрелки двигают так называемые моторчики, их принцип работы схож с принципом работы прибором измерения температуры двигателя с классики или любого другого советского автопрома, за исключением то что в этой приборной панели положение стрелки больше зависит не от показания того или иного датчика, от того что скажет сделать ей процессор приборной панели. Т.е.

данные с датчиков приходят на процессор, а он отдает импульс моторчику, а он и меняет положения стрелки.
Зависания стрелки, её дрожание и изменения нулевого значения

И так чаще всего встречается дефект зависанием стрелки и при этом её дрожание, т.е. стрелка замерла в каком то положении и видно как она пытается поменять положение, но что то мешает это-1) Отклеилась декоративная наклейка с шкалами и мешает стрелки продолжать движение.2) Неисправность моторчика (моторедуктора)

Немного предистории

Приехала ко мне Ваз 21099 2000 г.в. с салоном 2114. Меня это удивило конечно, потому что у знакомого была 2109 инжекторная 2002 г.в. а панель и салон был 2109. Суть проблемы была в следующим. Зависла стрелка тахометра и стрелка указателя уровня топлива. Эти две стрелки при включении зажигания лишь судорожна дрожали. К сожалению фото данного я не сделала но было все примерно так.

Да простит меня Rayman24, потому что фото взял с его страницы, но ситуация похожая.

Все электрики нашего города пророчили смерть приборной панели, и в один голос кричали, покупай новую, или ищи такую же но БУ. Увидев что одометр живой и нормально фиксирует показания пройденных км. было понятно что процессор живой.

Убедится в живости процессора можно и с помощью простой команды, при выключенном зажигании зажимаем кнопку сброса показаний суточника и включаем зажигание.

Если стрелки на приборной панели описали дугу, значит, тестовый режим запустился, далее нажимаем еще раз на кнопку одометра и видим версию прошивки, затем нажимаем третий раз и видим кода ошибок.

В режиме самодиагностики приборная панель выдает следующие коды ошибок:2 – Избыточное напряжение3 – Ошибка датчика уровня топлива*4 – Ошибка датчика температуры охлаждающей жидкости*5 – Ошибка датчика наружной температуры**6 – Перегрев двигателя***7 – Аварийное давление масла***8 – Дефект тормоза***9 – Разряд батарей***

Е – Распознавание ошибки в пакете данных, заложенном EEPROM

Происходит вот такая штука!

Если режим самодиагностики запустился, значит проц живой, и перейдем к разборке приборной панели.

Берем скальпель или что очень крепкое и тонкое и аккуратно разбираем моторчик на две половинки.

На фото показаны две из трех поломки, какие могут быть и какие можно с легкостью исправить. То что обведено синим цветом — это пружина не позволяющая шестерни редуктора не уйти вниз, и держит постоянное сопративеления для работы механизма, она должна быть в виде арки.

А вот красным обведена поломка которая и привела странника ко мне.Видно как передаточный вал соскочил со своей канавки, и тем самым не мог привести в движение редуктор.

Произошло это от старости пластика, со временем произошло старение пластика и образовался зазор между половинками, еще это может происходить из за чрезмерной силой при установки стрелок. Попав в зону турболетности вал соскочил. Бывает случаи когда клин клином вышибают. Т.е.

повторное попадание в эту зону возвращает жизнь моторедуктору, но понятное дело что это временно, а с нашими дорогами это будет происходить бесконечно долго. А вот третья причина неисправность левой или правой обмотки, но это не ремонтируется и требует донора.

И так аккуратно чистим шилом или чертилкой канавки под передаточный вал, кладем спичкой новую смазку (литол, шрус), главное не переборщить, и в небольшом количистве промазываем места показанные синим цветом супер клеим.

Теперь приступаем к сборке, главное что теперь из за проклеенных элементов, зазор образовываться долго не будет.

И припаиваем обратно на плату, но перед этим можно проверить моторедуктор батарейкой 1,5V, поставив стрелочку на свое законное место и подключив батарейку по заданной на картинке схеме, если все гуд, то припаиваем моторедуктор на свое законное место.

Когда приборная панель собрана, и подошло время ставить стрелки, для правильной калибровки нам опять пригодится тестовый режим.

Поставили стрелки, запустили тестовый режим, по окончанию тестового стрелки упадут на ноль, вам необходимо будет только снять стрелку со штока и поставить ее в положении ноль, и потом убедится в правильности запустив повторно тестовый режим, стрелка должна совершать полный ход, к примеру на спидометре стрелка в тестовом режиме должна с 0 и до 200 км/ч сделать, то же косается и других приборов.

Убедитесь что все лапки данного стабилизатора были хорошо припаяны, чтобы не было недокантакта.

Надеюсь моя стать поможет Вам. И за счет ваших рук сэкономит деньги.

Из чего состоит панель приборов ВАЗ 2114?

Панель приборов ВАЗ 2114 предназначена для информирования водителя о состоянии узлов автомобиля.

Начинающим автомобилистам стоит побольше разузнать о функциях и возможностях панели, поскольку она позволяет своевременно обнаружить некоторые серьезные поломки.

Кроме того, некоторых пользователей может заинтересовать тюнинг панели, поэтому ниже будут приведены советы о том, что стоит изменить в салоне и как.

Главные информационные устройства

Панели приборов ВАЗ 2114 показывают информацию о состоянии важных рабочих узлов авто. Основная часть — информационный блок с двумя круглыми шкалами и несколькими индикаторами поменьше.

Спидометр — это правая круглая шкала на панели с отметками от 0 до 200 км/ч, которая показывает скорость движения авто. Датчик устройства расположен в узле коробки передач и связан с дисплеем в салоне. Под шкалой размещено окошко, в котором отображается пробег автомобиля.

Индикатор справа от спидометра — уровень бензина в баке. Имеет три основных деления — 1, ½ и 0. Единица — бак полон, ноль — пустой. Когда топливо на исходе, загорается оранжевый значок заправки.

Тахометр — вторая крупная круглая шкала, которая размещена слева на панели. Отображает информацию о скорости вращения коленвала — работе двигателя. Норма его — 3500-5500 оборотов в минуту, все, что дальше, — критическое значение, при котором возникают поломки узла двигателя. Индикатор под шкалой отображает температуру воздуха вокруг движка.

Небольшой индикатор слева от тахометра — датчик температуры жидкости для охлаждения. Значения от 50 до 130°С, где значение в 105°С и выше обозначает возможный перегрев двигателя.

Индикаторы

Индикаторы приборной панели ВАЗ 2114 инжектор играют важную роль в осведомлении пользователя о неисправностях. Они помогают предотвратить ошибки в работе системы, поэтому важно знать, какой индикатор что означает. Как работает панель? Если возникает какая-то неполадка, датчик сразу высылает информацию на панель, и водитель увидит загоревшийся сигнал оранжевого цвета.

Первый значок — масляная лампа, которая означает падение уровня масла в картере узла двигателя. Если масла недостаточно, этот индикатор загорится. Значок, похожий на фонтан, сигнализирует о недостаточном количестве охлаждающей жидкости. Если он загорелся, в баке запас менее 1 л.

Купол с ключиком — если он загорелся, значит, охлаждающей жидкости в расширительном баке недостаточно.

Значок больше напоминает ременную пряжку, сообщает о том, что двери автомобиля закрыты не полностью.

Перечеркнутая крестом лампочка — габаритные сигналы или стоп-фары неисправны. Скорее всего, потребуется ремонт одного из устройств.

Круг с шестью пунктирными обозначениями — графическое обозначение неисправности в тормозной системе. Скорее всего, стерты колодки, требуется их проверка и замена.

Значок с человечком и ремнями — индикатор, обозначающий, что водитель не пристегнул ремень.

Панель приборов 2114 более ранней версии имела еще некоторые обозначения, например, аварийное давление масла, включенный ручной тормоз, сигнал проверки двигателя Chek Engine и несколько других, обозначающих мелкие ошибки в работе, но которые сейчас не используются.

Распиновка

Распиновка панели приборов ВАЗ 2114 показывает правильный порядок подключения проводов измерительных и информационных устройств, иными словами, это электронная схема щитка приборов.

Она понадобится, если вы захотите внести какие-либо изменения в стандартную конфигурацию панели или провести ремонт и замену деталей.

Для каждой модели автомобиля и конкретной приборной панели схема будет немного отличаться, к примеру, схема на ВАЗ 2115 имеет существенные отличия от модели 2114.

Схема состоит из 26 подключений, которые выполнены по электронной схеме. Обычно схема должна идти в комплекте с руководством для автомобиля. Описание ее работы сейчас раздобыть не проблема.

Внутри панели есть две колодки — одна красная и одна белая. К ним и будет производиться подключение приборов в определенной последовательности.

Ничего сложного в распиновке нет, если пользователь обладает базовыми знаниями о правилах подключения проводов — плюс к плюсу, минус к минусу. Если на руках есть схема панели приборов, можно заняться тюнингом отдельных устройств или всего комплекта, чтобы приборная панель 2114 модели стала приятней в плане визуального восприятия.

Варианты тюнинга

Панель приборов 2114 выглядит довольно тускло, поэтому первым вариантом ее тюнинга может стать установка подсветки. Делается это довольно просто:

Тусклые лампы заменяем на светодиодные маленькие светильники. Если хотите, чтобы свет от них падал равномерно, установите на осветительные элементы термоусадку.

Провода для новых ламп подключаются к питанию печки. Не стоит использовать много ярких цветов, но для стрелок лучше всего подходит красный и его оттенки. Отличным аналогом станет синий цвет светодиодов.

Вторым вариантом подсветки может стать люминесцентная лента, которой можно обклеить панель приборов 2114 ВАЗа. Это позволит слегка обновить и улучшить общий вид салона. Также можно заменить лампы салона на диодные аналоги.

Чтобы панель приборов на ВАЗе имела более четкое визуальное восприятие, кнопки также стоит сделать с подсветкой.

Заключение по теме

Приборная панель 2114 довольно простая в плане как эксплуатации, так и ремонта.

Конечно, ее внешний вид оставляет желать лучшего, но это можно изменить, добавив немного визуальных эффектов. Последним вариантом тюнинга является полная замена панели на евровариант. Все, что необходимо, уже установлено, вам остается только подсоединить несколько проводов и включить новую систему индикации.

Post navigation

Каковы причины плавающего холостого хода: неисправность инжектора ВАЗ

Замена и выбор шаровых опор на Шевроле Нива: какие лучше?
