Замена проводки фары ваз 2110

Содержание

1 Замена линз ваз 2110
2 Схема электрооборудования автомобиля ВАЗ десятой модели
3 Жгут проводов передней фары ВАЗ 2110 BOSCH Купить по цене 366 р
4 Ваз 2110: замена проводки своими силами
5 Схема электрооборудования (проводки) на ВАЗ 2110
6 Электрическая схема ВАЗ 2110: схема электрооборудования
- 6.1 Оригинальная схема
- 6.2 Особенности работы
7 Как установить и подключить по схеме противотуманные фары на ВАЗ 2110, 2111, 2112 своими руками

Замена линз ваз 2110

Качественная и полная доработка фар головного света Киржач на ВАЗ 2110

Предпосылки доработки

Опытные водители неоднократно замечали, что световой поток на автомобиле ВАЗ имеет плохое освещение, а хотелось бы, чтобы оно было ярче и шире. Это возможно исправить благодаря проведению доработки и улучшению фар Киржач ВАЗ 2110. Их эффективность заключается в удобной конструкции, позволяющей произвести доработку и модернизацию, в результате чего свечение улучшится во много раз.

Разборка фар

Перед началом проведения доработки фар в автомобиле ВАЗ 2110, необходимо произвести следующие простые действия:

Их снятие и разбор. При помощи канцелярского ножа производится аккуратное снятие стекла с фары, а так как оно крепится при помощи специального герметика, обязательная предельная осторожность, чтобы его не сломать. Но если все же оно сломалось, то это не проблема, его можно купить отдельно;
Далее происходит снятие отражателя, откручивая при этом несколько болтов.
Следующий шаг – вынимание всех проводов с задней стороны фары и пружинку с того места, где всовывается гидрокорректор и только тогда возможно вынимание станины с самим модулем из корпуса фары.
Вынуть модуль ближнего света при помощи отвертки и разобрать его до конца.

Доработка

Для того чтобы сделать свечение лучше производится их доработка, которая включает в себя следующие этапы:

Смещение линзы поближе к отражателю;

Проведение модернизации шторки;

Смена формы отражателя.

Это главные этапы, которые приведут в конечном результате к полной модернизации фар Киржач на автомобиле ВАЗ 2110. Теперь необходимо рассмотреть каждый отдельный этап.

Смещение линзы поближе к отражателю

Переделка начинается со смещения линзы, для уменьшения площади линзы, на которую падает световой поток. Вследствие этого кривизна линзы тоже станет меньше.

Разборка модуля и снятие с него линзы. На предполагаемом месте модуля аккуратно разметить срез. Обязательное слежение за тем, чтобы при этом шторка линзы не сместилась со своего места, а оставалась на расстоянии 50 мм из-за фокусного расстояния линзы;

По размеченному месту отпилить и закрепить на модуле линзу. Крепится она при помощи тех надрезов, что были сделаны ранее, но при этом сам модуль станет короче. Главное в этом всем то, что чем ближе линза будет находиться, тем больше будет происходить нагрев из-за малой ее площади. Чтобы не промахнуться с расстоянием, самое оптимальное будет приближение линзы на 10 мм.

Проведение модернизации шторки

Для проведения на высшем уровне модернизации и доработки делается хорошее и качественное распределение света. Шторка делается более прямой, чтобы свет не ослеплял попутных водителей, которые едут спереди автомобиля ВАЗ 2110 в задние зеркала. Такой вид шторки был разработан по европейскому ГОСТовскому стандарту и пользуется большим успехом.Для этого понадобится картон, из которого будет сделан шаблон шторки. Приготовленный картонный шаблон переносится на пластину из металлического материала. Для его вырезания используются ножницы по металлу и готовая шторка крепится на модуль. Также по желанию ее можно обмотать фольгой, чтобы было лучшее рассеивание света, также с ее помощью ставят противотуманные фары.Под линзой на корпусе модуля спиливаются края. Если их спилить правильно (не больше одного миллиметра по кольцу), тогда край кольца не будет мешать правильному потоку света.

Смена формы отражателя

Если есть желание изменить ширину подачи светового потока без смены его высоты, то возможно своими руками поменять саму форму отражателей. Между прочим, на импортных автомобилях отражатели имеют овальную форму, что является оптимальным вариантом.Доработка фар с полным изменением формы отражателя поможет значительно увеличить ширину подачи светового пучка.

Ваз 2110-2112 — замена галогеновых линз на би-ксеноновые

Отражатель на автомобиле марки ВАЗ 2110 имеет стандартную круглую форму и если его взять и прижать к полу, то легко получается овальная форма.Для удешевления отражателя, сделан он из обычного листового металла литым недорогим способом и поэтому данный материал очень эластичный и легко поддается изменению формы.Чтобы не порезать руку следует надеть перчатку. Но не стоит сильно увлекаться, так как имеются определенные стандарты по ширине, которая должна быть в приплюснутой части 93,2 мм.

Если же этого стандарта не поддерживаться, то световой пучок будет иметь деформированную форму подачи. Поэтому при изменении формы отражателя усилия прилагаются понемногу, контролируя смену размеров.

Чтобы при установке отражателя совпали все крепления, то они также делаются овальной формы и само крепление отражателя.Эти простые по своей технологии изменения позволят легко и без дополнительных затрат модернизировать фары Киржач на автомобиле ВАЗ 2110. Но главное то, что все проведенные изменение не сертифицированы и полностью ложатся на ответственные плечи водителя.После проведения модернизации фар обязательно нужно выполнить регулировку фар ВАЗа 2110.

Проведение регулировки светового потока

Для того чтобы автомобилем ВАЗ 2110 было комфортно управлять должны быть соблюдены все правила правильной световой подачи, чтобы не ослеплять водителей, едущих навстречу. На корпусе блок-фары находятся специальные винты, с помощью которых происходит регулировка подачи света.При повороте левого винта угол наклона оптики меняется по вертикали, соответственно, поворот правого винта осуществляет смену оптики по горизонтали.Для правильного выставления светового потока от земли до центра фар проводится горизонтальная линия и ниже ее на 65 см еще одна такая же горизонтальная линия. После всей проведенной подготовки можно приступать непосредственно к регулировке:

правая фара автомобиля закрывается картонной бумагой и включается ближний свет;
при помощи регулировочных винтов устанавливается центр пучка света левой фары, что аналогично делается и с правой.

Альтернативный вариант

Если водителю автомобиля ВАЗ 2110 покажется, что простые фары Киржач не дают хорошего дорожного освещения, то в них по желанию можно вмонтировать биксеноновый модуль.Модуль фары киржач и биксеноновый модуль имеют не очень большие отличия, но это не станет препятствием на пути их замены.Установка биксенонового модуля состоит из нескольких этапов:

Снятие посадочного места модуля в фаре, для установки на его место новой детали;

Следующий шаг – это подключение проводки ксеноновых ламп к штатной проводке.

Установка ксеноновых ламп очень проста, потому как происходит без изменения проводки. После проведенной переделки освещение станет совсем не таким, каким было прежде. После проведения смены модулей блок розжига прикрепляется в любую точку, мест для этого много, он устанавливается куда угодно по желанию водителя.После все собирается по своим местам и проверяется свечение в ночное время на деле.После проведения модернизации, доработок и различных, по желанию водителя, переделок, фару Киржач нужно вмонтировать обратно на автомобиль ВАЗ 2110 при помощи герметика или же специального строительного уплотнителя.

Доработка фар Киржач на ВАЗ 2110. Улучшаем освещенность и комфорт

Многие владельцы этой машины жалуются на плохой свет, поэтому доработка фар Киржач на ВАЗ 2110 будет для них возможностью его улучшения. Претензий со стороны водителей к ней много, отмечают плохой свет изделий из Германии, узкий световой поток и некоторые другие недостатки. Установкой более мощных ламп положение исправить не удаётся, поэтому владельцы вынуждены прибегать к различным ухищрениям.

Раз есть проблемы с оптикой, появляются альтернативные предложения, но стоимость их высокая.

Доработка фар Киржач на ВАЗ 2110 является реальным предложением выхода из создавшегося положения. Если потратить время на поиски предложений по улучшению освещения на этой машине, можно найти много предложений. Попробуем и мы своим советом помочь водителям улучшить освещённость дороги, а значит повысить безопасность свою и других участников движения.О доступной светотехнике для десятки
Сегодня автомобильный рынок заполнен светотехникой от различных производителей, с помощью которых можно не только улучшить освещённость проезжей части, но и преобразовать внешний облик автомобиля благодаря их обновлённому облику. Большинство владельцев останавливают свой выбор на продукции двух компаний. Это отечественная фирма «Автосвет», оптика Киржач этой компании получает хорошие отзывы, и немецкая фирменная от Bosch.Сказать однозначно какая из них лучше, никто не берётся, но о некоторых особенностях этих изделий следует сказать. Оптика от компании «Автосвет» отличается высокой стоимостью, но зато имеет встроенную линзу для лампы ближнего света. Её наличие позволяет сфокусировать световой поток, а значит улучшить обзор проезжей части. Такие фары хорошо поддаются многочисленным вариантам тюнинга. Также для этих изделий существует установка ксенона на законных основаниях.

Если для улучшения освещённости взять за основу оригинальные изделия от компании Bosch, то у неё отсутствуют все вышеперечисленные возможности и преимущества. Производители не выпускают модификаций этой продукции, но зато цена её несколько ниже отечественных изделий. Оптика от компании Бош больше подвергается загрязнению, так как площадь её остекления больше чем у отечественной фары.

Для тех, кто решается на доработку освещения, изделия торговой марки Киржач наиболее подходящий вариант. Они допускают несколько вариантов переделок, а также имеется возможность для установки ксенона. Благодаря таким переделкам, повышается КПД фары и её светоотдача. Имея навыки работы с различным слесарным инструментом, такую переделку можно выполнить самостоятельно.Для того чтобы приступить к модернизации этих изделий, необходимо сначала демонтировать фары с автомобиля. Далее потребуется полная разборка снятых оптических элементов. В первую очередь нужно аккуратно отделить стекло от корпуса фары. Его крепят к корпусу с помощью специального герметика. Выполнять такую работу необходимо осторожно, чтобы не повредить стекло, иначе придётся покупать новое.После полного отделения стекла от корпуса порядок действий будет примерно таким:

Приступают к снятию отражателя, для этого нужно отвинтить несколько винтов;
Теперь можно снять разъёмы и вынуть все провода со стороны задней части фары;
Снимается пружинка возле гидрокорректора, чтобы получить возможность для снятия станины из корпуса;
Используя отвёртку, достают модуль ближнего света из корпуса и проводят полную его разборку.

Цель такой операции может быть только одна, улучшение освещённости проезжей части. Специалисты разбивают её на несколько этапов, они могут быть такими:.

Работы по смещению линзы ближе к отражателям;
Доработка шторки;
Изменение формы для отражателя.

Только проведение всех этапов по доработке может привести к достижению желаемых результатов по улучшению оптики Киржач. Об этих этапах нужно поговорить отдельноЭту операцию проводят с целью перемещения линзы для уменьшения её площади, на которую попадает освещённость от лампы. Этим достигается изменение кривизны линзы в меньшую сторону. Это можно выполнить таким образом:

Нужно произвести полную разборку модуля и снять с него линзы. На предполагаемом новом месте установки модуля нужно сделать срезы. В это время необходимо внимательно следить за положением шторки, она должна постоянно быть на расстоянии 50 мм;
В размеченном месте нужно отпилить модуль и укрепить линзу, для этого используют ранее сделанные надрезы, модуль при этом становиться несколько короче.

Ксенон на ВАЗ 2110: установка в стандартную фару своими руками

Важно учесть такой момент, происходит нагрев линзы, поэтому оптимальным размеров приближения, будет 10 мм.Она нужна для исключения ослепления впереди едущих водителей. Для этого шторку делают прямой. Сначала вырезают шаблон из картона, затем по нему изготавливают изделие из металла. Готовое изделие устанавливают на модуль, перед этим её можно покрыть фольгой для лучшего рассеивания светового потока.При желании в разных источниках можно отыскать ещё несколько дополнений такой переделки. Доработка фар Киржач на ВАЗ 2110 своими руками приносит также и моральное удовлетворение для владельцев. Поэтому будьте внимательны и расчётливы, и всё у вас получится.

Схема электрооборудования автомобиля ВАЗ десятой модели

Главная страница » ВАЗ » ВАЗ 2110 » Электросхема ВАЗ 2110: поиск неисправностей, профилактика и замена проводкиАвтомобиль Лада 2110Не важно, каким двигателем оснащена Lada, — это может быть ВАЗ 2110 инжектор или 2110 карбюратор — основа электрики в этой модели отличаться не будет.Ниже приведены основные особенности, которыми обладает проводка ВАЗ 2110:

Любое электрооборудование, а также устройства, которые питаются от электричества, основывается на однопроводном соединении. Инженеры компании Лада оснастили электропроводку проводами разных цветов, причем каждый из них отвечает за работу определенных функций. Соответственно, те или иные устройства будут подключаться к цепи через определенный жгут проводов. Благодаря этому у автолюбителя есть возможность самому разобраться в нюансах проводки, тем более, что при необходимости он сам сможет произвести ремонт тех или иных элементов.

На ВАЗ 21102 8 или 16 клапанов, без разницы, минус является массой, то есть подключается к кузову транспортного средства.

Что касается плюсового кабеля, то на 8- либо 16-клапанном двигателе он всегда будет красным. Так что, если производится замена проводки ВАЗ 2110 или ее ремонт, не нужно менять цвет проводов, в противном случае вы сами себя запутаете в дальнейшем.

Каждое оборудование или система, связанная с электроцепью авто, оборудуется отдельным жгутом с кабелями.

Десятая модель семейства ВАЗ устроена так, что при активированном АКБ вся электроцепь и оборудование работают под напряжением. Поэтому при выполнении любых работ, связанных с бортовой сетью, всегда нужно отключать аккумуляторную батарею.

Помните о том, что существует и бесконтактная система. Как правило, она необходима для того, чтобы создать качественную искру при запуске двигателя, что также способствует лучшему сгоранию горючей смеси. Для нормального функционирования такой бесконтактной системы необходимо использовать высоковольтные кабеля (автор видео — MR. BORODA).

Карбюраторные модели

Первые модели 8- и 16-клапанных автомобилей ВАЗ 2110 были оборудованы только карбюраторными моторами. Через несколько лет отечественный автомобильный концерн начал комплектовать свои транспортные средства инжекторными двигателями. Разумеется, инжекторная модель является более совершенной, но сегодня в России и странах СНГ используются десятки тысяч карбюраторных машин с 8- и 16-клапанными ДВС.Вероятнее всего, владельцев десяток интересует вопрос — на карбюраторах и инжекторах 21102 схема отличается или нет? В принципе, особых отличий между этими версиями в плане электроцепи нет. Практически все системы, применяемые на инжекторных 8- и 16-клапанных двигателях, идентичны карбюраторным агрегатам. Соответственно, если у вас возникнет необходимость замены карбюраторного двигателя на инжекторный или установить дополнительные устройства, то проблем с этим не возникнет. Если вы загляните в подкапотное пространство, то сможете заметить, что на обоих версиях авто имеются даже одинаковые выходы и штекеры.Электрическая схема проводки автомобиля 2110Одним из основных моментов, который необходимо учесть при замене карбюратора на инжектор, является подключение топливного насоса. Чтобы бензонасос всегда работал корректным образом, необходимо дополнительно проложить проводку для его питания к блоку управления.

Инжектор

Кроме того, что электрическая проводка в карбюраторных и инжекторных версиях фактически идентичная, инжектор имеет определенные особенности. К примеру, он оснащается плавкими предохранителями, а также в инжекторных версиях авто присутствует большее количество датчиков.По факту, в результате того, что эти автомобили оснащены большим количеством различных датчиков, предназначенные для обеспечения функциональности ЭБУ, сама система является более сложной. Следует отметить, что на карбюраторных версиях электронного блока управления нет.

Чтобы осуществить ремонт системы при необходимости, нужно четко знать обо всех ее компонентах и местах их установки. Сама же электроцепь в любых авто разделяется на подкапотную и салонную.

Выше вы сможете ознакомиться со схемой электроцепи, а ниже представлены основные ее обозначения.Запрос вернул пустой результат.

Диагностика неисправностей

В любом случае, при выявлении определенных неисправностей в работе проводки, диагностику необходимо начинать с поиска контактов. Чтобы произвести проверку их состояния, нужно в первую очередь проверить сами провода, которые входят в жгут проводки.Вариантов для диагностики может быть несколько:

визуальная диагностика, заключается в выявлении обрывов на глаз;
использование специальных приборов сопротивлений;
проверка надежности, а также целостности разъемов, контактов и т.д. (автор видео — Евгений Чурилов).

Для начала необходимо произвести диагностику состояния высоковольтных кабелей. Именно они в большинстве своем отвечают за обеспечение функционирования любого электрического оборудования транспортного средства. Тем более, что высоковольтные кабеля всегда находятся в неблагоприятной среде. Соответственно, зачастую основной причиной выхода из строя оборудования или устройств является именно электроцепь.Ниже приведены основные признаки неисправностей высоковольтных кабелей:

Включив радио на своей автомагнитоле, вы начинаете слышать помехи, которых до этого не было.

Двигатель начинает троить, во время езды машина может дергаться.

Увеличиваются показатели расхода бензина.

Мотор периодически начинает «захлебываться», особенно при езде на пониженных оборотах.

Уровень токсичности выхлопных газов значительно увеличивается.

Меры профилактики

В том случае, если вы заметили, что электроцепь вашей десятки работает некорректно, в первую очередь необходимо обратиться за помощью к электрику. Либо же вы можете самостоятельно произвести диагностику высоковольтных проводов, для этого необходимо использовать мультиметр.Процедура диагностики осуществляется следующим образом:

В первую очередь провод черного цвета необходимо установить в левое отверстие.

Красный кабель следует установить посредине.

Далее, включается само устройство для диагностики. Мультиметр необходимо активировать в режиме синей двадцатки.

Теперь необходимо осторожно замкнуть между собой щупы мультиметра.

В том случае, если на дисплее устройства стрелка показывает на ноль, то есть нулевое сопротивление, это свидетельствует о том, что с высоковольтными проводами все в порядке. Значит проблему необходимо искать в другом месте. Если же стрелка мультиметра на циферблате показала на единицу, это свидетельствует о том, что уровень сопротивления достаточно высокий и превышает норму. В данном случае можно понять, что проблема заключается в определенном проводе. Вероятнее всего, он перебит или у него плохой контакт. Чтобы не заниматься ремонтом, наиболее оптимальным вариантом будет приобретение нового провода и его установка.

Видео «Как производится ремонт проводки своими силами»

Более подробно о том, как осуществляется ремонт электроцепи в гаражных условиях, узнайте из видео ниже (автор видео — Ramanych).Извините, в настоящее время нет доступных опросов.У Вас остались вопросы? Специалисты и читатели сайта LABAVTO помогут вам, задать вопрос

Жгут проводов передней фары ВАЗ 2110 BOSCH Купить по цене 366 р

Уважаемые покупатели, во избежание ошибок при отправке разъема передней фары 2110-3711010РХ в сборе с проводами, в строке «Комментарий» указывайте для какой фары BOSCH или Автосвет, модель вашего автомобиля, год выпуска. В любом автомобиле оптика играет важную роль, поскольку именно от качества освещения дорожного покрытия в темное время суток зависит безопасность водителя. Соответственно, из-за этого многие автолюбители периодически проверяют фары, чтобы обеспечить более лучшее освещение. При замене лампочки в фарах автомобилей ВАЗ 2110-2112, обычно автолюбитель видел удручающую картину: вся изоляция одубевшая, контакты окислены и жилы проводов ломаются после каждой замены ламп, пластмассовые «патроны» под световые габариты крошаться и нет должного контакта.

Всему виной, это ежедневная нагрузка на передние фары : перегрев контактной части из-за малого сечения и продолжительной работы.

Разъёмы 0301050014РХ с проводкой в сборе, предназначены для подключения лампы дальнего и ближнего света, а также лампы габаритного света в передней фаре BOSCH автомобилей семейства ВАЗ 2110-2112, через передний (подкапотный) жгут.Указатели поворотов «Бош» и «Автосвет» не взаимозаменяемы. При установке фар другого производителя придется потратиться также на «поворотники». Разъём 0301050014РХ передней фары в сборе ВАЗ 2110 BOSCH с проводами, обладают высокой стойкостью к неблагоприятным воздействиям внешней среды (повышенной влажности, соляных растворов, масла, бензина и их испарений, агрессивных моющих средств). В разъемах с проводами «Cargen» используются провода с медными жилами, сечением от 0,5 мм до 6 мм.Лампы, применяемые на автомобиле ВАЗ 2110, 2111, 2112 (Жигули)

Наименование
Обозначение по ГОСТ
Обозначение по ЕЭК
Мощность, Вт
Позиция на фото

Блок-фара:

АКГ12-55-2
Н1
55
1

лампа переднего указателя поворота

А12-21-4
PY21W
21
2

А12-5-2
W5W
5
6

Лампа противотуманной фары
АКГ-12-55-1
Н3
55
4

Лампа бокового указателя поворота
А12-5-2
W5W
5
6

Задний наружный фонарь:

А12-21-3
Р21W
21
3

лампа габаритного света (ВАЗ-2110, -2112)

А12-4-1
T4W
4
7

лампа габаритного света (ВАЗ-2111)

А12-10
T10W
10
7

лампа противотуманного света

А12-21-3
Р21W
21
3

Задний внутренний фонарь:

А12-21-3
Р21W
21
3

Лампа фонаря освещения номерного знака
АС12-5-1
C5W
5
5

Лампа фонаря освещения багажного отсека
АС12-5-1
C5W
5
5

Лампа плафона освещения салона
АС12-5-1
C5W
5
5

Лампа фонаря освещения вещевого ящика
АС12-5-1
C5W
5
5

Лампа подсветки комбинации приборов
А12-1,2
W1,2W
1,2
8

Контрольная лампа комбинации приборов
А12-1,2
W1,2W
1,2
8

Лампа плафона индивидуального освещения
А12-4-1
T4W
4
7

Лампа подсветки прикуривателя
АМН12-3-1
T3W
3
7

Лампа подсветки блока управления отопителем
А12-1,2
W1,2W
1,2
10

Лампа подсветки рычага управления заслонками системы вентиляции и отопления
А12-1,2
W1,2W
1,2
9

Лампа подсветки часов
А12-1,2
W1,2W
1,2
10

Лампа подсветки символов выключателей
А12-1,2
W1,2W
1,2
10

Разъём 0301050014РХ в сборе для передней фары ВАЗ 2110 BOSCH в автомобилях ВАЗ 2110-2111-2112 — удовлетворяет запросам потребителей и соответствует с требованиями ГОСТ Р51814.1-2004 (ИСО/ТУ 16949:2002). Замена жгута проводов 2110-3711010РХ, находящейся в передней фаре BOSCH, соединяющаяся с передним жгутом через разъём «мама» в автомобилях семейства ВАЗ 2110-2112, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.Так как для передних фар в зависимости от производителя, идут разные разъемы в сборе, просим Вас во избежание ошибок при заказе » В корзине/ в строке комментарий к заказу» указывать модель своего авто, производителя фар Например «ВАЗ 2110, BOSCH»/Другие артикулы товара и его аналогов в каталогах: 0301050014РХ, 2110-3711010РХ.ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 с Блок — фарой BOSCH .Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно жгут проводов передней фары BOSCH на автомобиле семейства ВАЗ 2110-2112.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.Просто СРАВНИ и УБЕДИСЬ !!!Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

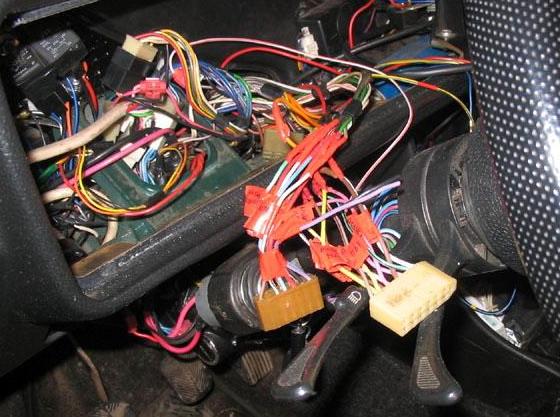

Ваз 2110: замена проводки своими силами

Проводка Ваз 2110Проводка в автомобиле выполняет одну из наиболее значимых ролей, так как фактически является связующим звеном многих функциональных элементов автомобиля. В Ваз 2110 замена проводки осуществляется в случае её неисправности, либо если владелец решил провести модернизацию. Это, в свою очередь, поможет существенным образом повысить эффективность функционирования электронных систем автомобиля. Зачастую старая проводка просто не выдерживает нагрузки различных дополнительных высокотехнологичных устройств. Замена проводки в Ваз 2110 может быть легко проведена и своими силами.

Информация которой должен владеть автомобилист перед выполнением замены действующей проводки

Замена проводки Ваз 2110Первостепенно автовладелец должен знать, когда и в каких именно случаях производится замена автомобильной проводки. Вместе с этим, необходимо также владеть информацией о конечном эксплуатационном сроке, чтобы объективно понимать, когда может понадобиться замена проводки.
Перечень наиболее частых причин которые приводят проводку в неисправность:

появление трещин в изоляции в ходе длительного эксплуатационного периода;
окисление;
коррозия;
перегорание предохранителя и т.п.

Компоненты которые необходимы для выполнения замены проводки:

многовариационный набор проводов;
блок предохранителя от ваз 21104;
корпус для системы отопления;
различного рода датчики: тормозной жидкости, системы охлаждения и т.п.;
колодки;
множество клемм;
конечно, само собой разумеется, изолента.

Практический взгляд на проведение замены проводки

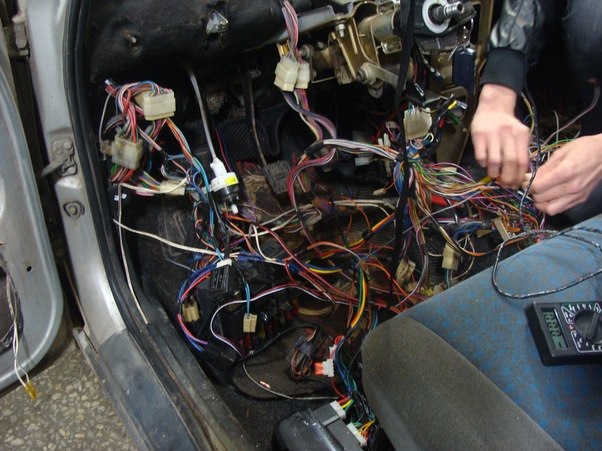

Замена проводки на Ваз 2110Итак, детализированный пошаговый алгоритм проведения замены проводки:

вначале необходимо выполнить демонтаж передней части салона;
затем можно заняться должной степенью изоляции, если существует на то желание;
после чего, нужно особое внимание уделить переключателю фар передней группы;
стеклоочиститель(см.Замена стеклоочистителей ваз 2110 собственными силами) функционирует за счёт собственного мини-мотора, проводку которого необходимо проверить на предмет исправности, так как очень часто она просто закисляется;
разобраться со всеми отопительными режимами;
подключение всех электронных устройств необходимо осуществлять строго последовательно, путём увеличения количества подключенных проводов.

теперь пришло время заняться блоками предохранителей, а точнее их установкой;
большинство проводов превышают необходимую длину, поэтому просто не вписываются в отведённое пространство;
кронштейн является наиболее рациональным решением проблемы, он позволит успешно выполнить замену предохранителей на новые;
с установкой нового предохранителя изменится положение индикаторной лампочки переднего света, а также аварийной;
отопитель также придётся затронуть: вначале необходимо снять старый радиатор, а затем разобрать его, чтобы представилась возможность выполнить замену вентилятора;
сборка осуществляется строго в обратной последовательности.

Схема электрооборудования на Ваз 2110Основные преимущества новой проводки:

появление практической возможности выполнить подключение любого гаджета;
более длительный срок эксплуатации сравнительно со старой проводкой;
высокая степень надёжности повседневного функционирования;
повышение качества и стабильности работы электронных устройств и многое другое.

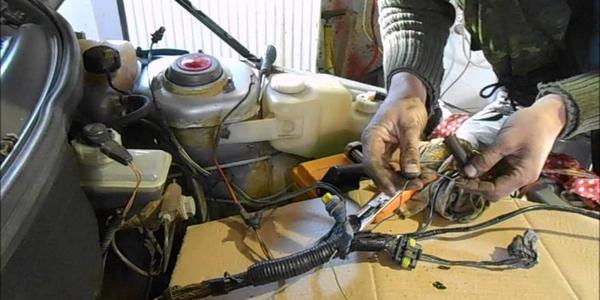

Замена электропроводки Ваз 2110Всегда необходимо помнить, что установка самодельной проводки является легко выполнимой технической манипуляцией, главное разобраться во всех необходимых нюансах.

Основные объективные признаки неисправности проводки автомобиля

Итак:

двигатель автомобиля не заводится;

центральный замок зажигания перестал исправно функционировать;
электроника автомобиля начала функционировать с перебоями или вовсе не работает;
фары функционируют с перебоем или вовсе не функционируют;
в салоне автомобиля начался регулярно появляться характерный запах горелой резины;
аккумулятор слишком быстро разряжается, хотя до этого функционировал исправно;

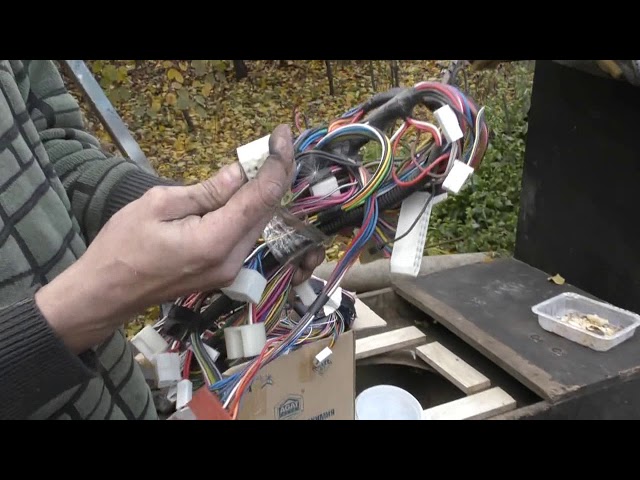

Замена электропроводки на Ваз 2110

и конечно, само собой разумеется, множественные проблемы, связанные с системой зажигания.

Практический пример неисправности проводки:

двигатель начал неожиданно функционировать с заметными перебоями;
на первый взгляд может показаться, что суть проблемы заключается в неисправности системы зажигания;
однако автомобилист с достаточным опытом не сможет сразу определить, где кроется суть неисправности, поскольку причиной перебоя в работе двигателя может являться система зажигания, а может перегоревшая свеча, в результате неисправности проводки.

Инструкция замены проводки своими руками чрезвычайно проста, а диагностический процесс, в принципе, не представляет существенной практической сложности. Рекомендуется в процессе замены использовать фото и видео – материалы. Главное – это найти основную причину неполадки в системе проводки. Провести модернизацию вазовской проводки никогда не поздно, а это в свою очередь, позволит использовать практически любые современные высокотехнологичные устройства для автомобиля.Цена самостоятельной замены проводки значительно ниже соответствующей услуги в автосервисе.

Схема электрооборудования (проводки) на ВАЗ 2110

Содержание:

Основные принципы
Поиск неисправностей

Чтобы автомобиль работал максимально эффективно и надежно, требуется слаженная работа всех его систем. Одну из ведущих ролей в этом вопросе занимает электропроводка.Сегодня мы поговорим про схему электропроводки, которая используется на автомобилях ВАЗ 2110, изучим основные компоненты, рассмотрим разницу между инжекторными и карбюраторными версиями.Жгуты, провода

Основные принципы

Вне зависимости от типа используемого двигателя, основа у проводки, используемой в автомобиле ВАЗ 2110, одинаковая. Легко найти схему, но не так просто в ней разобраться.Рассмотрим основные принципы проводки.

Все оборудование и устройства, работающие за счет электричества, в автомобиле ВАЗ 2110 основано на однопроводном соединении. Конструкторы ВАЗ специально предусмотрели так, чтобы провода определенных цветов отвечали каждый за свои функции. Потому определенное оборудование подключается с помощью проводов своего цвета. Это позволяет самостоятельно разбираться в проводке, проще выполнять ремонтные работы и не тратиться на услуги автосервисов.

Минус на ВАЗ 2110, то есть масса — это непосредственно кузов автомобиля.

Плюсовой провод аккумуляторных батарей на десятке всегда идет только в красном цвете. Потому при ремонте старайтесь не менять цвет провода, дабы потому самому же себя не запутать.

Для каждой системы, которая соединена с электрикой, оснащается своим отдельным жгутом из проводов.

ВАЗ 2110 устроен таким образом, что при включенном аккумуляторе вся электрика, электрооборудование находятся под напряжением. С этим связана наиболее распространенная рекомендация, которую вы не раз встречали в наших материалах, где мы описывали ремонт или замену тех или иных компонентов — отключение минусовой клеммы от аккумуляторной батареи.

Не стоит забывать про существование так называемой бесконтактной системы. Данная система требуется для создания качественной искры, которая просто необходима для обеспечения сгорания топливовоздушной смеси. Чтобы бесконтактная система могла функционировать, без высоковольтников не обойтись.
