Кнопка запуска двигателя своими руками

Кнопка запуска двигателя ВАЗ своими руками

В наше время многие зарубежные автопроизводители комплектуют свои автомобили кнопкой Start Engine при нажатии, на которую происходит запуск двигателя.
В чем преимущества такой системы запуска мотора и есть ли смысл ставить кнопку запуска двигателя на двигатель своего ВАЗа постараемся разобраться в данной публикации.
Для тех автолюбителей, которые все же захотят внедрить в жизнь такую систему, и установить кнопку запуска двигателя ВАЗ на свой автомобиль расскажем о самых доступных и несложных способах этой доработки.

Как самому сделать кнопку пуска двигателя ВАЗ

Как было сказано выше, способов установки кнопки Start Engine на ВАЗ есть множество, но при этом есть несколько нюансов, которые обязательно нужно учитывать, выполняя такую доработку.
Во-первых, есть варианты запуска двигателя с кнопки с использованием ключа зажигания и без него. Во-вторых, запуск мотора происходит при однократном нажатии на кнопку, а также при ее удержании, пока не запустится ДВС.

И в третьих включение зажигания может выполняться той же кнопкой пуска двигателя (при однократном нажатии включение зажигания при втором нажатии и удержании педали тормоза запуск мотора) и одновременное включение зажигания и стартера.

Примитивную кнопку пуска двигателя ВАЗ сможет сделать и установить даже самый неопытный атволюбитель, но все же лучше делать Start Engine на микроконтроллере с задержкой пуска и таймером.

Кнопка пуска двигателя в паре с ключом зажигания

Перед началом этой доработки стоит учитывать, что сечение проводов кнопки должно соответствовать сечению проводов используемых в замке зажигания. Также стоит помнить, что отечественный ВАЗ в своей конструкции не особо замысловатый, так что и устройство кнопки запуска двигателя должно быть не сложным.

Принцип работы простейшей кнопки Start Engine для ВАЗ

Без ключа зажигания кнопка не работает

Ключ обязательно должен быть вставлен в замок зажигания и установлен в первое положение

Кнопка пуска двигателя нажимается и удерживается до полного запуска силового агрегата (кнопка должна фиксироваться)

Для остановки двигателя ключ зажигания необходимо повернуть в положение “0”

Кнопка должна работать только, если ключ зажигания находится в положении “1”

Инструкция по изготовлению кнопки пуска двигателя

Для реализации этой доработки необходимо реле зажигания ВАЗ 2109 с колодкой проводов. (всего 4 провода, 2 сильноточная цепь (желтые контакты на самом реле) и 2 слаботочная цепь(белые контакты).
Один из проводов сильноточной цепи кидаем на 15 контакт замка зажигания, а второй в контакт 30 того же замка (в общем, один розовый, а второй красный).
Кнопка запуска двигателя ВАЗ своими руками
Один из проводов слаботочной цепи кидаем на “-” массу, а второй на зелёный провод на нём “+” появляется при включении зажигания (сделано для того чтобы без ключа стартер нажатием на кнопку не срабатывал) и прерываем провод от реле до зеленого провода нашей кнопкой!

Видео, как работает кнопка пуска двигателя на автомобиле ВАЗ

Ещё раз про кнопку запуска двигателя

Решил еще раз поговорить о кнопке, с помощью которой можно заводить двигатель, не используя замок зажигания. То есть, он используется, но только для того, что бы включить зажигание. А вот непосредственно для того, что бы прокрутить стартер до того момента, как двигатель заведется и служит предлагаемая схема.
У некоторых возникнет вопрос – зачем это нужно? Ответов может быть несколько, во-первых, все-таки это, по мнению многих людей (и я в том числе), делает автомобиль более эстетичным что ли, приятно смотреть на красивую кнопку с подсветкой, установленную в авто собственными руками.
Приятно заводить авто помощью кнопки, а не ключом, никогда не передержишь стартер, все происходит автоматически, с того момента, как нажал кнопку.

Ну и практический момент, когда у многих владельцев подержанных иномарок ломается замок зажигания, мало того, что стоит он весьма не дешево, так на некоторые модели авто его еще и достать проблематично.

Итак, перейдем к схемам. Первая – более известная в интернете, очень простая, реализована автором в своем авто и показала отличную работу:
Кнопка тут может использоваться и без фиксации, но тогда ее нужно будет удерживать до тех пор, пока не заведется двигатель. Быстро отпускать ее при этом не обязательно, так как реле все равно обесточится сразу же после того, как двигатель заведется.

Лампа в панели приборов – это контрольная лампа заряда аккумулятора. Втягивающее реле для простоты не показано, изображен только стартер, конечно же, подключаем вывод контактной группы Rel1 к втягивающему реле.
Переключатель S1 необходим для того, что бы незадачливый водитель, забыв про кнопку в своем авто не въехал во впереди стоящий автомобиль или еще куда при включении зажигания, если оставил включенной кнопку запуска (ведь она у нас с фиксацией).
Вместо него может быть использован датчик нейтральной передачи, контакты которого разомкнуты, если включена хотя бы одна передача.

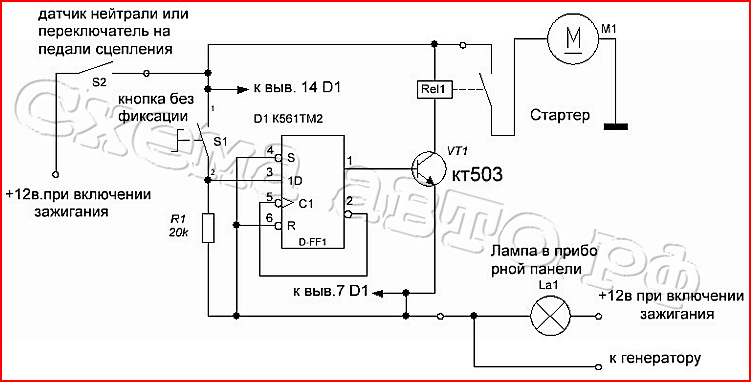

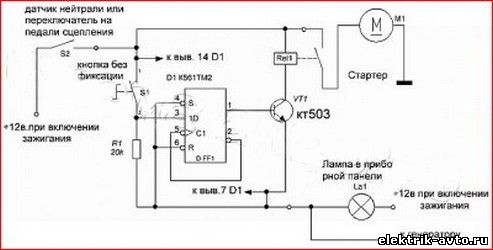

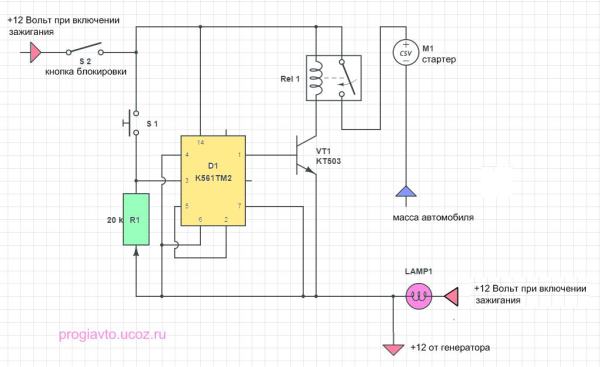

Вторая, более интересная схема так же реализована автором, проверена, но в автомобиль еще не устанавливал, пока нет времени.

В этой схеме кнопку удерживать совершенно необязательно (хотя и можно), достаточно просто нажать ее и сразу же отпустить. Итак, ставим нейтральную передачу (или выжимаем сцепление) – переключатель S2 замыкает свои контакты и питание подается на схему.
Теперь, если кратковременно нажать кнопку S1, сработает триггер D.FF1, на выводе 1 появится логическая единица, транзистор VТ1 откроется и подаст корпус на нижний по схеме вывод Rel.1, которое сработает и, в свою очередь подаст плюс на втягивающее реле стартера (на этой схеме так же не показано втягивающее реле, изображен лишь стартер).
Транзистор будет открыт, пока не заведется двигатель. Как только двигатель запустится – на выходе генератора тут же появится +12в., лампа зарядки в приборной панели погаснет, а схема обесточится. Транзистор Т1 закроется и обесточит втягивающее реле, а оно обесточит стартер.

На фото присутствуют транзистор кт502 и реле, которых нет в схеме, просто я, на всякий случай, решил задействовать второй триггер микросхемы, ведь он все равно там есть, вдруг для чего-нибудь пригодится.

В заключении скажу, что ток, потребляемый втягивающим реле тоже весьма не малой величины, поэтому вывод переключателя S1 в первой схеме и S2 во второй нужно подключать к тому контакту замка зажигания, который при повороте ключа в положение «старт двигателя» соединяется с контактом, который идет на втягивающее реле стартера или с любым другим, но достаточно мощным «плюсом». Вот, пожалуй, и все, спасибо за внимание и удачи в модернизации ваших автомобилей.

Кнопка START-STOP Engine для запуска двигателя

Надоели мне вечно болтающиеся и брякающие ключи, торчащие из замка зажигания, и я решисл собрать устройство, запускающее двигатель от кнопки. Поискав статьи в интернете по данной тематике, я не нашёл то, что бы меня удовлетворило, и я решил создать устройство с нуля. Накидал на бумажке входные и выходные параметры, сигналы, тут же нарисовалась схема.

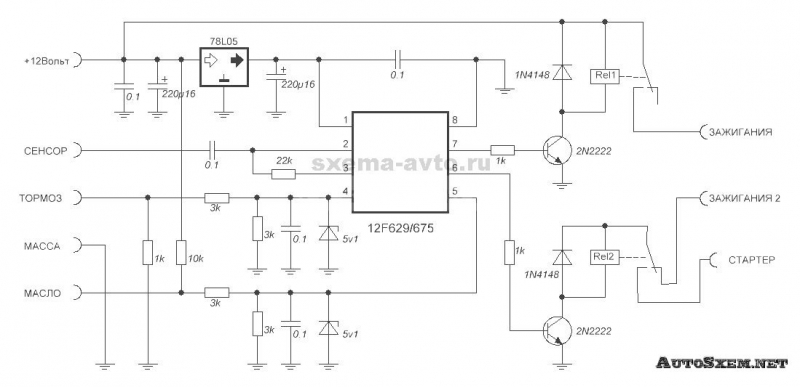

Мозгом кнопки START-STOP Engine является дешёвый микроконтроллер PIC16F84A.
Блок отслеживает состояние входов:

• RFID (противоугонка);
• Пуск – собственно сама кнопка СТАРТ/СТОП;
• Тормоз – сигнал от педали тормоза;
• Масло – сигнал с датчика масла;
• Ручник – сигнал от ручника.

Выходные сигналы:

• ACC – Аксесуары (магнитола, регистратор, прикуриватель и т.п.);
• IGN – Зажигание;
• Starter – стартер.

Схема собрана на плате, на которой размещены все детали, кроме пусковой кнопки, светодиодов и спикера. Транзисторы применил отечественного производства типа КТ817Г, можно использовать любые соответствующей мощности и проводимости.
Корпус для блока управления взял от снятой сигнализации, оттуда же взял реле, разъёмы с проводами и защитные тензорезисторы, подключенные параллельно силовым контактам реле.
Фото готового блока
Сама кнопка пока под вопросом, хочется зделать красиво и эффектно. В её корпусе будет размещатся сама пускавая кнопка, красный и зелёный светодиоды, спикер от компьютера.

После сборки блока накидал на листе бумаги алгоритм работы, и по нему написал программу для микроконтроллера.

Блок будет установлен в связке с сигнализацией и RFID-замка.
При снятии автомобиля с охраны, блок сигнализации через контакты реле будет подавать питание на кнопку СТАРТ/СТОП и на RFID-замок. При постановки – обесточивать.
Кнопка работает следующим образом:
После снятия автомобиля с охраны она неактивна. При активации RFID-замка, на кнопку придёт кратковремменный отрицательный импульс, и замигает красный светодиод, индицируя готовность к запуску. После активации кнопки, если в течении 5 минут ничего не включать (зажигание, аксесуары), кнопка опять блокируется.
Запрограммировано два варианта запуска:

При кратковременном нажатии на кнопку (при этом должен быть вытянут стояночный тормоз и нажата педаль тормоза) происходит три автоматических попытки запуска двигателя. При удачном запуске красный светодиод тухнет, загорается зелёный и включается реле ACC, подавая питание на аксесуары. В случае неудачного запуска кнопка возвращается в исходное состояние.

При нажатии и удерживании включается зажигание, потом стартер. Стартер крутиться пока нажата кнопка. После отпускания, выключается стартер, проверяется давление масла, и если двигатель завёлся, красный светодиод тухнет, загорается зелёный и включается реле ACC, подавая питание на аксесуары.

• Глушение машины производиться длительным нажатием кнопки.
• Чтобы включить/выключить реле ACC,  необходимо кратковременно нажать кнопку, при этом должен быть вытянут ручник, педаль тормоза отпущена.
• Чтобы включить/выключить зажигание, необходимо кратковременно нажать кнопку, при этом должна быть нажата педаль тормоза, а ручник отпущен.

При заведённом двигателе на кратковременные нажатия кнопка не реагирует.

Включение стартера при работающем двигателе невозможно!
Первые испытания кнопка START-STOP Engine на автомобиле:
После установки кнопки в машину выяснилось, что в схеме не хватает выхода “Зажигание2”, от зажигания1 оно отличается лишь тем, что отключается во время работы стартера. Проблема решилась установкой дополнительного реле. Его обмотка соеденина с выходом Starter и массой. Нормально замкнутые контакты с выходом “Зажигание1” (IGN1) и “Зажигание2” (IGN2) замка зажигания.
Ниже представлена полная схема блока с недостающим реле (реле4) и цепями подключения к блоку сигнализации и RFID замка.
Блок установил в машину и опробовал, работает без нареканий
Работа в Proteus
{youtube}5wxiC3PXCKg{/youtube}
Перед прошивкой микроконтроллера, необходимо определиться с такими параметрами, как пауза перед включением стартера, время прокрутки стартера в 1, 2 и 3 попытке, а так же, требуется или нет вункция блокировки устройства. Все эти данные заносятся в микроконтроллер при его программировании.
На рисунке показано, куда что вписывать. По умолчанию ыставлены такие характеристики:

Пауза перед прокруткой стартера – 2 секунды;

Время прокрутки стартера, попытка 1 – 0,8 секунды;

Время прокрутки стартера, попытка 2 – 1,0 секунда;

Время прокрутки стартера, попытка 3 – 1,2 секунды;

Блокировка включена.

Время паузы расчитывается легко, например требуется пауза перед стартом 10 секунд. 10*10=100. Переводим 100 в шеснадцатеричный формат, получаем 64h. Это значение и записываем в нужную ячейку.
С функцией блокировки ещё проще, при записи в соответствующую ячейку 00h, функция отключается. При записи любого другого заначения, функция включается.
Печатная плата в формате *.lay6
Проект в Proteus
Прошивка

Кнопка запуска двигателя в автомобиле ВАЗ: как ее установить своими руками?

Существует несколько вариантов установки данной кнопки на автомобилях ВАЗ. Однако имеются некоторые нюансы, которые стоит учитывать при установке кнопки «StartEngine».
Во-первых, можно устанавливать разные системы запуска: с обязательным использованием ключа зажигания или же без него.
Во-вторых, вариант запуска: однократным нажатием на кнопку или удерживанием кнопки нажатой пока мотор не заведется.

В третьих, включение зажигания и стартера может быть последовательным (первое нажатие – включение зажигания, второе – запуск мотора) или одновременное включения стартера и зажигания при однократном нажатии на кнопку.

В принципе самую примитивную кнопку пуска мотора на автомобиль ВАЗ может сделать даже начинающий автомобилист, который не особо разбирается в электрике. Однако мы советуем делать кнопку с использованием микроконтроллера с пусковой задержкой и таймером.
Принцип работы самой простой кнопки «StаrtEngine», работающей в паре с ключом зажигания:

• кнопка не работает без вставленного ключа зажигания;
• ключ, вставленный в замок зажигания, должен обязательно быть повернут в положение «I»;
• кнопка «StartEngine» удерживается в нажатом положении до полного запуска агрегата;
• для глушения двигателя необходимо ключ провернуть в положение «0»;
• кнопка не должна срабатывать, если ключ зажигания стоит в положении отличным от «I».

Инструкция по самостоятельному изготовлению и установке кнопки запуска мотора автомобиля

Приобретая необходимые провода, вы должны учитывать то, что их сечение должно совпадать с сечением проводов, которые используются в системе зажигания.
Для проведения этой работы вам нужно приобрести реле зажигания на автомашину ВАЗ-2109, обязательно с колодкой проводов, четыре провода – два на слаботочную цепь (белые контакты) и два на сильноточную цепь (на самом реле желтые контакты).

Один провод сильноточной цепи необходимо бросить на пятнадцатый контакт замка зажигания, а второй провод той же сильноточной цепи на тридцатый контакт все того же замка. Далее переходим к слаботочной цепи. Один провод бросаем на минусовую клемму массы, а второй присоединяем к зеленому проводу, там «+» появляется при включении системы зажигания.

Такое подключение делается для того, чтобы кнопка не срабатывала без вставленного ключа зажигания. Последнее действие – прерываем провод от реле зажигания к зеленому проводу кнопки.

 Видео: «Что собой представляет кнопка запуска двигателя»

Кнопка запуска двигателя

Наверное, каждый водитель хотел сделать своей автомобиль немного комфортабельнее в плане функционала. Кто то устанавливает в машину телевизор, кто то дополнительную подсветку салона, а есть те, кого интересует кнопка запуска двигателя.
Такая кнопка значительно упрощает пуск двигателя и избавляет от неудобных манипуляций с ключами в замке зажигания.
В этой статье мы рассмотрим все варианты установки кнопки для запуска двигателя, а также разберемся, как производится замена штатной кнопки.

Какие существуют варианты кнопок запуска двигателя?

Существуют различные способы запуска двигателя. Прежде чем устанавливать подобную кнопку, необходимо решить для себя, какой вариант подходит вам больше всего.

• Немного о ключе. Первый вариант все же предусматривает участие ключа в запуске двигателя. Для этого необходимо вставить ключ и включить зажигание. После этого нужно зажать кнопку, которая приведет в действие стартер. Выключение зажигание осуществляется при помощи ключа. Второй вариант подразумевает полное отсутствие ключа зажигания. То есть, для того, чтобы включить зажигание и запустить двигатель достаточно пользоваться только кнопкой.
• Варианты работы кнопки. Здесь тоже есть два варианта. Первый предполагает, что для запуска двигателя необходимо удерживать кнопку до тех пор, пока стартер не запустит двигатель. Второй вариант запуска предусматривает кратковременное нажатие кнопки. То есть, кнопку нажимают и отпускают. Стартер будет вращаться, пока не запустится двигатель и отключится автоматически.
• Управление зажиганием. Можно сделать так, что кнопка будет включать зажигание, а затем вместе с педалью тормоза и повторным нажатием можно запустить двигатель. Другой способ позволяет включить зажигание наравне со стартером. Таким образом, чтобы запустить двигатель, достаточно будет сесть в машину и нажать единственную кнопку.

Варианты запуска можно комбинировать, при этом, состав и сложность схемы будет заметно отличаться. Ниже будут рассмотрены основные комбинации по возрастанию от самой легкой к самой сложной.

Запуск двигателя с ключом при помощи кнопки

Данная схема является самой элементарной и ее применение наиболее распространено среди владельцев отечественных автомобилей. Она имеет следующий принцип работы. Без ключа кнопку активировать невозможно.
Чтобы завести автомобиль, необходимо вставить ключ и повернуть его в положение 1. После этого зажать кнопку и держать до тех пор, пока стартер не запустит двигатель.
Чтобы остановить мотор, необходимо ключ повернуть в положение 0.
Чтобы это реализовать, необходимо приобрести реле зажигания от ВАЗ 2109. На нем имеются 4 контакта, два из которых представляют собой контакты цепи высокого тока, а остальные два – низкого.

Один из проводов, выходящих из контактов цепи высокого тока, подключите к контакту 15 на замке зажигания, а второй на контакт 30 (первый провод должен быть розового цвета, а второй – красного).

Третий провод (цепь малого тока) прикрепите к «массе» автомобиля, а второй к «плюсу» (провод зеленого цвета). В промежутке между реле и зеленым проводом монтируется кнопка запуска.

Установить кнопку можно в любом желаемом месте. Очень важно, чтобы она располагалась как можно удобнее и в то же время исключала запуск двигателя случайным касанием.

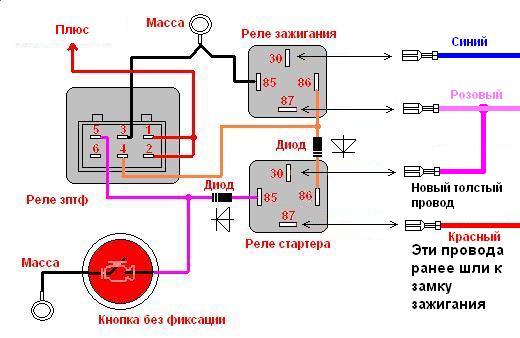

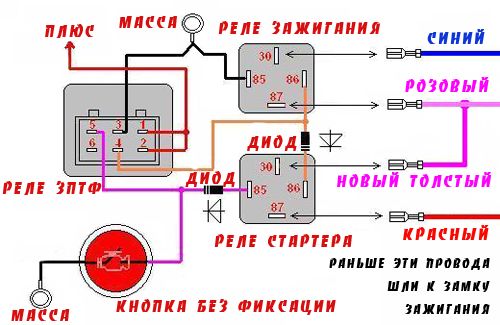

Кнопка запуска двигателя с применение реле включения ЗПФ

Этот способ позволяет избавиться от ключа зажигания и запускать двигатель только с кнопки. Реле ЗПФ включает задние противотуманные фонари на автомобиле. Его можно использовать для запуска двигателя.
Красный и синий провода идут на реле стартера и зажигания соответственно. Провод серого цвета можно соединить с красным или подключить к контакту зажигания.
Оставшийся розовый провод соединяется с «массой» автомобиля, через толстую клемму.

Подсветку кнопки подключают к сигнализации автомобиля. Таким образом, как только мы снимаем машину с сигнализации, загорается лампа подсветки и сигнализирует о том, что запуск автомобиля разрешен. После постановки автомобиль на сигнализацию, лампа тухнет, и напряжение с кнопки снимается, что делает невозможным запуск двигателя без снятия с сигнализации.

Работа схемы:

При выключении охранной системы автомобиля, на контакте реле ЗПФ появляется напряжение, и подсветка кнопки загорается.

Нажимаем кнопку запуска двигателя, при этом, под ток встает реле ЗПФ, затем реле зажигания и реле стартера. Таким образом, стартер начинает вращаться одновременно с включением зажигания.

После того, как двигатель запустился, кнопку отпускают. Получается, что реле стартера размыкается и останавливает его, а реле зажигания продолжает работу.

Повторное нажатие кнопки размыкает стартер, соответственно двигатель останавливается. Постановка автомобиля на сигнализацию, отключает подсветку кнопки и снимает с нее напряжение.

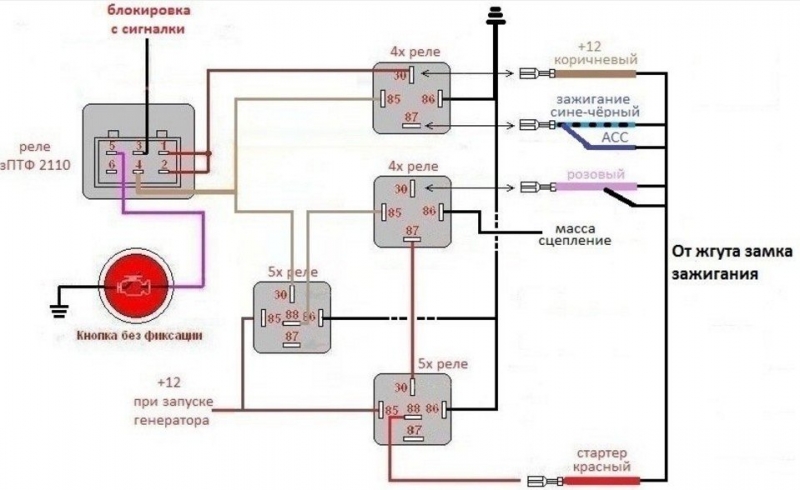

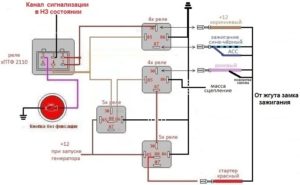

Запуск двигателя с кнопки, совместно с педалью тормоза

За основу можно взять ту же самую схему с реле задних противотуманных фонарей. В этой схеме теперь отсутствуют недостатки предыдущей – возможность отдельного включения зажигания. Алгоритм действий, при этом, следующий:

Нажимаем на кнопку – включается зажигание.

Зажимаем одновременно с кнопкой педаль тормоза – включается стартер и запускает двигатель. Чтобы отключить стартер, необходимо отпустить кнопку или педаль тормоза.

Остановка двигателя, как и в предыдущем варианте, осуществляется при помощи того же нажатия на кнопку включения зажигания.

Касаемо подключения педали тормоза в цепь запуска стартера. На самом деле мы подключаем не педаль, а контакты педали, которые замыкают цепь стоп сигнала.
У этого способа подключения есть существенный недостаток – если двигатель заглохнет на ходу, то его запуск можно осуществить, только выжав педаль тормоза. На самом деле это очень неудобно. Такой способ применим только к автомобилям с автоматической коробкой передач.
Для механики же, лучше всего, такие контакты разместить на педали сцепления, так как, когда мы запускаем двигатель, то выжимаем педаль сцепления, а не тормоза.

Видео – Кнопка запуска двигателя без ключа

Прочие методы

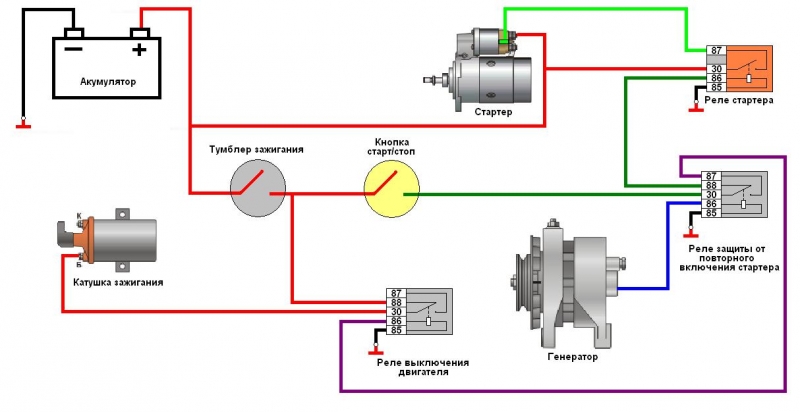

На основе имеющихся схем можно конструировать собственные. Например, чтобы сделать кратковременное нажатие кнопки запуска, то необходимо поставить реле времени, которое будет отключать стартер с определенной выдержкой времени.
Последний метод применим только для опытных электриков – это подключение специального цифрового экрана с возможностью ввода ключа на замок зажигания. После этого, возможен запуск двигателя с кнопки.
Как видите, в подключении кнопки запуска двигателя нет ничего сложного. Достаточно минимум знания электротехники и немного времени. Желаем вам удачи на дороге

Радиосхемы. – Запуск двигателя одной кнопкой

материалы в категории

Запуск и останов двигателя одной кнопкой

Сейчас многие современные автомобили оснащены системой запускаостанова  двигателя не всем нам привычным замком зажигания, а просто одной кнопкой
На старых моделях авто, конечно, таких систем не предусмотрено, но ее можно изготовить и самому.
Автор статьи (источник: “Радио” 2012Б №8), предложил систему запуска двигателя на микроконтроллере PIC12F629.
Она представляет собою блок управления включением/выключением режимов работы электрооборудования автомобиля и запуском двигателя от дополнительно установленной кнопки и штатной педали тормоза. Блок можно устанавливать в автомобили как дополнительно к замку зажигания (с учётом нейтрализации блокиратора рулевой колонки), так и взамен его. Кнопку устанавливают в любом удобном месте, в том числе скрытно для защиты от угона.

Схема блока управления двигателем

Схема блока управления показана на рис. 1. Его основной элемент — микроконтроллер DD1, работающий от встроенного тактового генератора на частоту 4 МГц без подключения внешних конденсаторов.
Встроенный компаратор использован как пороговое устройство для определения факта запуска двигателя автомобиля по напряжению бортовой сети. После начала работы двигателя напряжение на входе компаратора CIN+ (выв. 7 DD1) становится выше порогового значения +3,6 В, что фиксирует программа.
После двукратной проверки этого напряжения программа устанавливает на линии порта GP1 (вывод 6) низкий уровень. Транзистор VT4 закрывается. Реле КЗ отключается, размыкая своими контактами К3.

1 цепь START (питание обмотки реле стартёра) независимо от того, нажата дополнительно установленная кнопка или нет. Эту кнопку (на рисунке не показана) подключают к контактам 1 и 3 (KEY) разъёма Х1.

При разработке алгоритма работы данного блока с целью создания максимального удобства управления запуском/остановкой двигателя от кнопки учтены ситуации, которые могут возникнуть во время эксплуатации автомобиля.
Управление осуществляется от длинного (более 2 с) или короткого (менее 2 с) по времени нажатия на кнопку и педаль тормоза (нажата или отпущена). Провод от ламп стоп-сигнала автомобиля подключён к контакту STOP разъёма Х1.
Все возможные комбинации нажатий сведены в таблицу.

Аналогично узлу включения/выключения стартёра, описанному выше, выполнен узел включения/выключения дополнительного оборудования на транзисторе VT2 и реле К1, управляющий цепью АСС, и узел включения/выключения зажигания, управляющий цепью IGN (ещё обозначают ON) на VT3, К2.
Сигналы управления на входы узлов поступают соответственно с линий порта GP5 и GP2 микроконтроллера. Микроконтроллер получает питание +5 В от стабилизатора напряжения DA1.
Стабилитрон VD1 и самовосстанавливающийся предохранитель FU1 защищают от выбросов и повышенного напряжения в бортовой сети.

Блок собран на печатной плате (рис. 2) из фольгированного с одной стороны стеклотекстолита толщиной 1 мм, размерами 60×80 мм. Внешний вид смонтированной платы показан на рис. 3. Она помещена в пластмассовый корпус G1018 и закреплена термоклеем. На плате имеются и крепёжные отверстия.

Учитывая, что реле К1—КЗ должны гарантированно срабатывать при снижении напряжения питания до 9 В, в устройстве применены транзисторы ВС337 с малым напряжением насыщения, которые можно заменить отечественными КТ530А. Вместо стабилитрона 1N4745A желательно использовать защитный диод 1.5KE18A.
Подстроенный резистор — PVC6A102. Разъём Х1 — вилка на плату WF-4R, Х2 — двухконтактные винтовые колодки 305-021-12 с шагом 5 мм. Самовосстанавливающийся предохранитель FU1 — MF-R090 на ток 0,9 А. Применены реле HK3FF-DC12V-SHG с рабочим напряжением обмотки 12 В и током срабатывания около 35 мА.
Контакты этих реле способны коммутировать ток до 10 А при напряжении 30 В.
Налаживание блока заключается в установке на входе компаратора микроконтроллера порогового напряжения, по превышению которого определяется, запущен двигатель или нет, и производится в следующей последовательности.

• Соблюдая полярность, временно подключают любой маломощный светодиод последовательно с токоограничивающим резистором 1 кОм к контактам обмотки реле К1. Устанавливают движок построечного резистора R5 в нижнее по схеме положение.
• К контакту 4 (+АКБ) разъёма Х2 подключают провод от контакта АСС или IGN (ON) замка зажигания. К контактам 1 и 3 разъёма Х2 ничего не подключают!. К разъёму Х1 — два провода от кнопки (KEY) и общий провод от бортовой сети автомобиля (Общ.). Сигнальный провод от ламп стоп-сигнала автомобиля к контакту 2 (STOP) разъёма Х1 можно временно не подключать.
• Нажимают на кнопку и затем подают питание на блок, повернув ключ зажигания в нужное положение.
• Отпускают кнопку и запускают двигатель автомобиля ключом зажигания.
• Перемещая движок резистора R5 вверх, добиваются свечения (мигания) временно подключённого светодиода (реле К1 будет “щёлкать”).

Налаживание закончено. После этого блок можно подключить уже согласно рис. 1.
Если автомобиль не оснащён какой-либо охранной системой, то для блокировки запуска двигателя можно использовать любой скрытно установленный выключатель, контакты которого подключают в разрыв провода, идущего к контакту 2 (STOP) разъёма Х1.
Через разомкнутые контакты выключателя сигнал на блок поступать не будет и запуск двигателя автомобиля станет невозможен.
Ниже, в архиве, вы найдете прошивку для микроконтроллера PIC12F629 и исходный код программы на ассемблере.
 Обсудить на форуме

Кнопка запуска двигателя схема

Современные технологии предоставляют множество возможностей для модернизации автомобиля. Огромной популярностью на данный момент пользуется кнопка запуска двигателя. Она позволяет сделать эксплуатацию машины куда более комфортной. Достаточно одного нажатия, чтобы ваше транспортное средство сдвинулось с места.
Вот только кнопкой запуска двигателя оснащены исключительно автомобили высокого класса. Из-за этого сложилось ошибочное мнение, что установка подобного устройства стоит больших денег. В действительности всё можно сделать своими руками при минимальных затратах.

Как работает кнопка запуска

Перед тем как установить кнопку запуска двигателя нужно немного разобраться в её работе. В первую очередь данное устройство само по себе не является самодостаточным. Если вы установите лишь этот гаджет, то двери придётся открывать всё равно ключом, как результат драгоценное время и комфорт будут потеряны.
Тем не менее открытие дверей посредством обычного ключа в значительной мере повышает безопасность автомобиля. Ведь каждый автолюбитель знает, что сочетание электронной и механической защиты даёт наилучший результат.
Но если вы хотите обеспечить себя действительно комфортным запуском автомобиля, то на двери понадобится установить электронные замки. Они будут открываться посредством электронного ключа, который будет висеть у вас на брелоке. Мало того, именно он будет отвечать за активацию системы зажигания.

При бесконтактном доступе данные с электронного брелока передаются в блок управления, который установлен в автомобиле. Данный процесс может реализовываться посредством двух технологий: радиоволн и инфракрасного излучения . Хотя стоит признать, что всё чаще производители используют альтернативные методы передачи данных вроде блютуза или Wi-Fi.
Система разблокировки, обеспечивающая запуск двигателя без кнопки, включает в себя и механическую защиту. Проще говоря, у вас для обеспечения большей защиты будет обычный ключ.

Принцип действия

Действует электронный ключ, активирующий запуск двигателя, довольно просто. Если водитель находится неподалёку от машины, он не проявляет какой-либо активности. При приближении к транспортному средству устройство активируется.
За связь отвечают антенны, которые для обеспечения лучшей передачи сигнала монтируются на двери транспортного средства. Как только, водитель окажется в зоне действия достаточно нажать на кнопку и двери откроются.
Все люксовые автомобили, которые имеют кнопку запуска двигателя, оснащаются автоматической блокировкой дверей. Только так можно обеспечить полноценное функционирование системы безопасности.

Для блокировки или разблокировки достаточно потянуть за ручку. Но при этом электронный ключ должен находиться при вас. Именно так работают современные системы. Автоматическая блокировка активируется при наборе автомобилем определённой скорости.

Естественно, установка люксовой системы запуска двигателя с кнопки довольно хлопотное и непростое дело. Но если вы просто хотите заводить свой автомобиль при помощи нажатия, то это вполне можно реализовать своими руками.

Схемы установки

За долгие годы автолюбителями было придумано множество схем установки кнопки двигателя своими руками. Каждая имеет как свои преимущества, так и недостатки, вот наиболее популярные:

• Схема, требующая от водителя задействования и ключа и кнопки запуска двигателя. Данная система обладает высокой надёжностью и работает следующим образом: вы прокручиваете ключ и после этого нажимаете клавишу . Обычно такую схему устанавливают в качестве дополнительной защиты от воров.
• Схема запуска с нажатием кнопки и педали газа. Сначала вы жмёте на педаль, потом на клавишу.
• Схема запуска, обеспечивающая активацию системы при зажатой педали тормоза.
• Запуск через кнопку и сцепление. Для того чтобы устройство работало при установке нужно подключить датчик к педали сцепления.
• Схема кнопки запуска двигателя, работающей с задержкой. Эта система считается оптимальной, так как обеспечивает максимальную надёжность и удобство. Но для того чтобы она работала, нужно внести коррективы и в другие системы машины.

Как видите, кнопка запуска позволяет не только упростить запуск машины, но и обеспечивает лучшую защиту вашему автомобилю. Для большей простоты классифицируем все представленные выше схемы на три типа:

Кнопка отвечает за зажигание, а двигатель активируется при помощи педали.

Клавиша активизации тесно интегрирована во все остальные системы машины.

Манипулятор отвечает как за старт двигателя, так и за зажигание.

Наиболее сложной в установке считается второй тип.

Установка кнопки запуска

Как работает обычная система зажигания

Перед тем как начать установку копки запуска двигателя, необходимо разобраться в работе системы зажигания без неё. Это позволит максимально точно интегрировать устройство в общую схему.
Естественно, что в каждом автомобиле могут быть свои конструкционные особенности. Но некоторые параллели всё же можно провести. К примеру, к контактной группе провода подключаются от стартёра.
Как только, ключ поворачивается — контакты замыкаются. Это требует весомых затрат электрической энергии. В результате данного процесса образуется искра. К сожалению, подобный метод запуска, способствует образованию нагара на контактах, что ухудшает их работу и уменьшает срок эксплуатации узла.

Установка

Для начала нужно понять, какие контакты отвечают за запуск двигателя. После обнаружения их нужно подключить к клавише. Чтобы это осуществить разберите пластиковую защиту. Она находится под рулём.
Нужный разъём в большинстве случаев крепится с обратной стороны. Он фиксируется посредством двух защёлок — ваша задача их снять. Для этого достаточно лёгкого нажатия.
В старых машинах без стартового реле для поиска контактов нужно приложить некоторые усилия. На контактной группе нужно отыскать два самых крупных кабеля. В большинстве случаев одни из них имеет красный цвет.

Для того чтобы удостовериться в правильном выборе включите зажигание. После этого соедините два выбранных вами провода, если стартёр начнёт вращаться, значит, вы нашли нужные провода.

Дальше нужно просто подключить кнопку запуска двигателя к этим двум проводам. Особое внимание уделите месту монтажа данного устройства. Вам должно быть удобно пользоваться кнопкой.

Не пожалейте времени и подберите конструкцию, которая будет иметь антивандальную защиту. Лучше всего чтобы конструкция была хромированной, а основным материалом был металл.
При установленном реле для поиска нужных проводов, через которые вы подключите кнопку запуска двигателя — понадобится тестер. Установите режим измерения сопротивления и прозвоните провода , те которые откликнуться, будут замкнутыми на массу.
Чтобы это осуществить выставьте тестер на измерение напряжения. При этом один щуп крепится к корпусу авто. На втором нужном вам кабеле напряжение будет появляться только при включённом зажигании.

Итоги

Как видите, простая установка кнопки без интеграции во все остальные системы автомобиля не представляет особенной сложности. Достаточно найти нужные провода и подключить их к кнопке.

Кнопка запуска двигателя на ВАЗ

Start Engine – приятная опция в автомобиле, но доступна она только в автомобилях более высокого класса и только иностранного производства.
Так считалось до сегодняшнего момента – сегодня мы развеем этот миф и приведем относительно простую и надежную схему устройства, позволяющего запускать двигатель автомобиля одним нажатием кнопки.
Кроме удобства для владельца автомобиля, данное устройство позволит значительно продлить срок службы контактов замка зажигания, которые не выдерживают токовые перегрузки во время запуска стартера.
Если быть откровенным, в сети интернет можно найти схемы, позволяющие реализовать данный процесс, но как правило они несовершенны и при неумелом использовании могут привести к выходу стартера или его элементов.

Наше же устройство исключает такую вероятность, оно полностью автоматизировано и при запуске двигателя само отключает питание от стартера и при этом имеет минимум деталей!

Многие могут возразить, установка данного устройства в ВАЗ “открывает двери” для авто угонщиков. Конечно если вы установите прибор в точности как мы его вам предлагаем, то ваш автомобиль окажется беззащитным, но мы представляем только идею, которую можно совместить или дополнить с автомобильной сигнализацией или иммобилайзером.

Схема запуска автомобиля с кнопки

Мы упускаем процедуру снятия автомобиля с сигнализации и принимаем, что владелец автомобиля находится внутри него.
В зависимости от того куда Вы установили кнопку S2 блокировки (на педаль сцепления или на нейтральное положение рукоятки коробки передач) выжимаем сцепление или устанавливаем “нейтраль”.
Как только вы это сделаете питание через замкнутые контакты поступит на наше устройство и можно нажимать на кнопку “Запуск” (S1), что мы и делаем – кратковременно нажимаем. Замыкая кнопку мы продаём сигнал на вход триггера, собранного на микросхеме К561ТМ2 (ножка 3), что вызывает появления логической единицы на первой ножке микросхемы.

Сигнал с микросхемы поступает на базу транзистора, и открывает его и теперь на втором контакте катушки реле Rel 2 поступает отрицательное напряжение от бортовой сети и реле замыкает силовой контакт который обеспечит подачу питания на втягивающее реле и стартер начинает вращаться.

Вы услышите знакомое ворчание и через секунду-другую двигатель заведется.
Все это время транзистор будет открыт и питание будет поступать на клеммы втягивающего реле, при этом сигнальная лампа будет сигнализировать о попытке стартера запустить двигатель.
Как только двигатель запустится и генератор начнёт вырабатывать напряжение более 12 вольт, контрольная лампа погаснет, транзистор закроется и втягивающее реле обесточится.
Вот и все – процесс запуска завершен, ни что не сгорело и все зубья на шестерне целые. Но как и в любом устройстве, в данном также есть нюансы: – при запуске стартера, через контакты реле пойдут большие токи, поэтому провода и точки подключения должны быть рассчитаны для этого.
– кнопку блокировки легче всего установить на педаль сцепления, по аналогии с кнопкой включения стопов. Однако это не совсем удобно.
Представьте себе, что Вам нужно завести автомобиль, но при этом вы ехать никуда не собираетесь.

В такой ситуации вам придётся или сесть и ногой выжать сцепление или раскорячится и одной рукой выжимать сцепление, а другой жать на кнопку. В общем тут есть над чем подумать.

Установка кнопки «Старт-Стоп» вместо замка зажигания – подробная инструкция

Многие современные автомобили оснащаются системой под названием Start-Stop. Она позволяет запускать двигатель с помощью кнопки, а не ключа зажигания.
Кроме штатных устройств, в продаже встречаются универсальные решения, которые позволяют установить такой механизм практически на любой автомобиль.
Сегодня мы расскажем вам о том, как работает кнопка бесключевого запуска двигателя, какими преимуществами и недостатками она обладает, а также как её правильно подключить и установить на автомобиль своими руками.

Как работает кнопка запуска двигателя

Принцип работы системы следующий: водитель отключает сигнализацию, занимает положение за рулем, нажимает педаль тормоза и кнопку Start-Stop. Кнопка подключена к стартеру, который, в свою очередь, запускает двигатель. Для остановки двигателя надо также нажать педаль тормоза и кнопку.

Преимущества и недостатки системы «Старт-Стоп»

Start-Stop Engine – это далеко не новая разработка специалистов. Хотя система постоянно совершенствуется, специалистам пока не удалось уладить нюансы, связанные с определенными «минусами» этой функции. Конечно, каждый водитель должен сам всё взвесить и проанализировать, нужна ли ему кнопка запуска двигателя.
Преимущества:

• запуск мотора осуществляется легким кликом;
• установка кнопки «Старт-Стоп» вместо замка зажигания возможна в любом подходящем месте;
• не нужно носить ключ зажигания;
• дополнительная защита от злоумышленников (аналог иммобилайзера).

Недостатки:

• для запуска двигателя необходимо нажимать педаль тормоза, к этому надо привыкнуть, у начинающих водителей могут быть определенные трудности;
• необходимость доработки при использовании сигнализации с автозапуском;
• необходимость демонтажа штатного блокиратора рулевого колеса или постоянного нахождения ключа в замке зажигания;
• установка защитной сигнализации на автомобиль с кнопкой запуска двигателя требует дополнительных манипуляций и отличается более высокой стоимостью.

Методы установки и подключения кнопки

Обычно используются следующие схемы подключения кнопки «Старт-Стоп»:

С ключом зажигания или без него. При выборе этого варианта ключ используется для включения зажигания. А вот запуск мотора осуществляется уже с помощью кнопки. Второй метод предполагает полный демонтаж замка зажигания. Включение зажигания и запуск силового агрегата осуществляется без использования ключа.

Включение зажигания. Возможен вариант, в котором нажатие кнопки включает зажигание или же вариант с включением зажигания одновременно с активацией стартера.

Однократное или продолжительное нажатие. При использовании первого способа однократное нажатие приведет к вращению стартера до запуска двигателя. А второй метод предполагает вращение стартера до тех пор, пока вы не отпустите кнопку.

Примечательно, что все эти варианты можно комбинировать друг с другом, поскольку предпочтения у каждого свои. В большинстве случаев установка устройства не требует особых навыков. Всё интуитивно понятно, необходимо лишь разобраться в представленной производителем схеме подключения и придерживаться инструкции.

Сборка и установка системы запуска двигателя с кнопки

Первый этап – подготовка места для монтажа кнопки Start-Stop Engine. Некоторые автолюбители предпочитают установку механизма вместо штатного замка зажигания, другие монтируют деталь на передней панели или с другой стороны рулевой колонки.
Если вы намерены оставить замок зажигания на штатном месте, советуем замаскировать его подходящей крышечкой.
Не забывайте о том, что кнопка обычно имеет светодиодную подсветку, поэтому лучше монтировать её так, чтобы она не слепила вас в тёмное время суток.

Сначала мы рассмотрим схему установки кнопки «Старт-Стоп», изготовленную своими руками, на автомобиль ВАЗ. По сути, это простейший вариант системы со следующим принципом работы:

Первое нажатие педали тормоза и нажатие кнопки приводит к запуску двигателя.

Второе нажатие приводит к выключению двигателя.

Необходимые инструменты и расходные материалы:

• кнопка Start-Stop без фиксатора;
• три реле с четырьмя контактами открытого типа;
• одно реле с пятью контактами закрытого типа;
• реле задних «противотуманок»;
• клеммы и провода с изоляцией;
• клещи или компактные плоскогубцы для обжима проводов.

Схема подключения кнопки «Старт-Стоп»:

• рабочий «плюсовой» контакт реле подключаем к +12В АКБ (коричневый провод);
• разрешающий «плюсовой» контакт реле также подключаем к «плюсовой» клемме батареи;
• общий «минус» соединяем с «массой»;
• рабочий контакт нагрузочного реле соединяем с +12В с помощью голубого провода (питание подаётся после включения зажигания);
• сигнал управления «минус» соединяем с кнопкой запуска мотора;
• разрешающий сигнал «плюс» не используется.

Такой вариант установки предусматривает следующие точки подключения:

• разъем замка зажигания;
• провод управления;
• концевик («лягушка») педали тормоза.

Этот способ подключения отключает стартер после запуска двигателя.
Мы рассмотрели вариант применения кнопки на автомобиле ВАЗ, но на других транспортных средствах схема практически идентичная. Необходимо понимать, что цвета проводов могут отличаться.
Очень часто проблемы возникают в подключении проводов оранжевого цвета, которых бывает несколько. Обычно парные связаны с зажиганием, они идут на «+», а тонкий оранжевый провод подключается в концевику педали тормоза.
Ещё одна трудность – фиолетовый провод, его надо подключить к топливному насосу. Красный подключается к «-» аккумулятора, а провод чёрного цвета – к +12В. Синий провод идёт к сигнализации, подключается к «+». Провод желтого цвета подключается к стартеру.

Установка кнопки «Старт-Стоп» с Алиэкспресс

В большинстве случаев наиболее целесообразной будет покупка готового установочного комплекта.
Обычно он состоит из самой кнопки, блока управления, считывающего устройства, брелков и набора проводов.
Стоимость этого набора в популярном китайском интернет-магазине «Алиэкспресс» составляет около 25 долларов. Именно там обычно происходит покупка установочного комплекта для запуска двигателя кнопкой.

Схемы подключения кнопки (на русском и английском)

Мы рассмотрим процедуру установки устройства на автомобиль ВАЗ («Лада Калина») с сохранением возможности использования штатного замка зажигания. В этом случае отсутствует только блокировка рулевого колеса.
При выходе из строя кнопочного механизма, его можно будет отключить, подключить штатный разъем замка зажигания и запустить двигатель с помощью ключа.
Для сохранения такой возможности рекомендуется приобрести колодку с проводами контактной группы замка зажигания.
Последовательность установки и подключения:

Снять замок зажигания, сбив четыре винта с помощью отвертки.

Разобрать и вытащить механизм блокировки руля.

Отключить разъемы.

Разобрать корпус контактной группы и вытащить антенну иммобилайзера.

Установить кнопку запуска двигателя в выбранное место.

Спаять провода по схеме, заизолировав их термоусадкой. Удалить ненужные провода из колодки.

Установить всё в обратной последовательности.

Зелёный провод соединить с колодкой тормоза (контакт №4, в нашей ситуации – красный). На этом контакте при нажатии педали тормоза должен появляться «+».

Проверка работы системы:

• изначально кнопка находится в неактивном состоянии;
• для разблокирования необходимо поднести брелок из комплекта к считывателю (должен прозвучать двойной сигнал);
• если на протяжении 15 секунд нажатий кнопки не будет, произойдёт автоматическая блокировка (прозвучит одиночный сигнал);
• после разблокирования первое нажатие включает ACC (в нашей ситуации не используется), второе нажатие включает зажигание, третье – выключает систему (если предварительно не нажать педаль тормоза);
• при нажатой педали тормоза третье нажатие кнопки запустит двигатель;
• возможен быстрый запуск двигателя – необходимо нажать педаль тормоза и просто подержать кнопку в течение 1-3 секунд до запуска силового агрегата;
• для остановки двигателя необходимо нажать педаль тормоза и нажать кнопку.

Видео – пример установки «Старт-Стоп» на ВАЗ-1117 («Лада Калина»)

Вопрос безопасности автомобиля

Нередко водителям нравится эта система, но они не торопятся устанавливать её, переживая по поводу защиты автомобиля от угона. На самом деле в этом плане всё продумано – вы не сможете запустить двигатель без брелка.
Кнопка Start-Stop Engine – достаточно интересная функция, которую наиболее часто внедряют в своих автомобилях любители тюнинга.

Установка кнопки старт стоп для запуска двигателя вместо замка зажигания своими руками

На сегодняшний день в современных автомобилях зачастую встречается система, позволяющая завести автомобиль с кнопки Start Engine. Такая опция позволяет отказаться от замка зажигания, а запуск двигателя становится более простым и удобным.
В этой статье рассмотрим установку универсального комплекта стоимостью 1 200 рублей, который подходит для большинства автомобилей. В конкретном примере будет устанавливать на ОКУ, ВАЗ 1111.

Купить кнопку старт стоп (start stop engine)

Кнопка, которая рассмотрена в этом примере (и показана на видео ниже), стоит 1200 рублей и купить ее можно по ссылке на алиэкспресс: http://ali.pub/1qcg1t

Состав комплекта, функции и характеристики

В комплект входит:

• Блок управления
• Кнопка запуска двигателя
• радиочастотная (rfid) ключ-метка 2 шт.
• электромагнитное кольцо для чтения магнитного ключа
• Схема подключения блока управления к электропроводке автомобиля

В блок управления встроено две степени защиты. Без ключа (метки) невозможно включить зажигание. А без выжатой педали тормоза не получится завести двигатель автомобиля. Это сделано для того, чтобы по-случайности не начать заводить машину, оставленную на включенной передаче.
Кнопка может работать в двух режимах. При выжатой педали тормоза и кратковременном нажатии включается стартер на секунду. Этого достаточно чтобы завести исправный двигатель. При длительном нажатии стартер включается до тех пор, пока не отпустите кнопку. Это необходимо для пуска в холодное время года.

Если же при наличии ключа не выжимать педаль тормоза, то при нажатии на кнопку включается зажигание автомобиля, это нужно чтобы можно было включить какое-либо электрооборудование авто.

Так же для забывчивых, при выключенном зажигании и оставленном ключе в кольце, блок управления сигнализирует об этом.

Установка кнопки запуска мотора своими руками

Сама кнопка имеет удобное крепление, поэтому ее расположить можно у любом понравившемся месте, достаточно только вырезать необходимое отверстие.
Для подключения проводов необходимо соединить шлейф от блока управления со штатной электропроводкой автомобиля
В Автомобиле ОКА (1111 и 1113) установлен замок зажигания от девятого семейства (ВАЗ 2108, 2109, 21099) и подключение этого комплекта будет аналогично для всех этих автомобилей.

По схеме, идущей в комплекте, нужно подключить к блоку управления +12В и -. Провод, идущей от блока на стартер нужно подсоединить к 5 разъему фишки (красный провод).

К 3 разъему подключается вывод ACC, а для включения зажигания выводы от блока ON1 и ON2 подключаются к белому проводу, идущему к реле зажигания и голубому проводу, 4 разъему в фишке.
Если в автомобиле замок зажигания образца, без использования реле зажигания, то к бело-голубому проводу (на 6 разъем фишки) так же необходимо подключить соединить с выводом ON1 или ON2.
Аналогичным образом кнопку start engine можно установить на любой другой автомобиль

На этом видео продемонстрирован алгоритм работы и все функциональные возможности этого комплекта:
