Независимая подвеска инженера эрла макферсона

07.11.2019
в Рекомендации
0 0
Независимая подвеска инженера эрла макферсона

Содержание

  • 1 Что такое подвеска МакФерсон, её схема, устройство и принцип действия
    • 1.1 История изобретения и развития
    • 1.2 Подвеска МакФерсон: схема, устройство и принцип работы
    • 1.3 Плюсы и минусы подвески McPherson
    • 1.4 Основные достоинства
    • 1.5 Недостатки
    • 1.6 Перспективы развития
  • 2 Подвеска МакФерсон: что сделало ее популярной
  • 3 Подвеска МакФерсон принцип работы надежность
    • 3.1 Устройство и схема подвески MacPherson
    • 3.2 Назначение отдельных узлов
    • 3.3 Принцип работы подвески MacPherson
    • 3.4 Плюсы и минусы подвески MacPherson
  • 4 Подвеска МакФерсон: принцип работы устройства – Авто Мото Спец
    • 4.1 Независимая ни от кого подвеска МакФерсон
    • 4.2 Секреты Эрла МакФерсона
    • 4.3 Принцип работы подвески МакФерсон
    • 4.4 Шесть МакФерсонов — на выбор
    • 4.5 Макферсон классический
    • 4.6 Макферсон с треугольным рычагом
    • 4.7 Немакферсон
    • 4.8 Беспружинный
    • 4.9 Американский Макферсон
    • 4.10 Макферсон Рено
    • 4.11 Обслуживание подвески МакФерсон
  • 5 “МакФерсон” (подвеска): устройство, схема :: SYL.ru
    • 5.1 Немного истории
    • 5.2 Конструктивные особенности
    • 5.3 Изобретатель и ограничения
    • 5.4 Различия
    • 5.5 Нереализованные возможности
    • 5.6 Устройство
    • 5.7 Доработка
    • 5.8 Преимущества устройства
    • 5.9 Недостатки
  • 6 Независимая подвеска McPherson
    • 6.1 История создания
    • 6.2 Составляющие элементы подвески
    • 6.3 Амортизационная стойка
    • 6.4 Нижний поперечный рычаг
    • 6.5 Стабилизатор поперечной устойчивости
  • 7 Независимая подвеска МакФерсон (McPherson)
    • 7.1 Устройство подвески МакФерсон
  • 8 Подвеска Макферсон
    • 8.1 История подвески Макферсон
    • 8.2 Как устроена подвеска Макферсона
    • 8.3 Достоинства и недостатки конструкции

Что такое подвеска МакФерсон, её схема, устройство и принцип действия

Современный автомобиль представляет собой сложнейшее высокотехнологичное устройство. В его конструкцию в процессе развития заложено множество оригинальных инженерных решений.

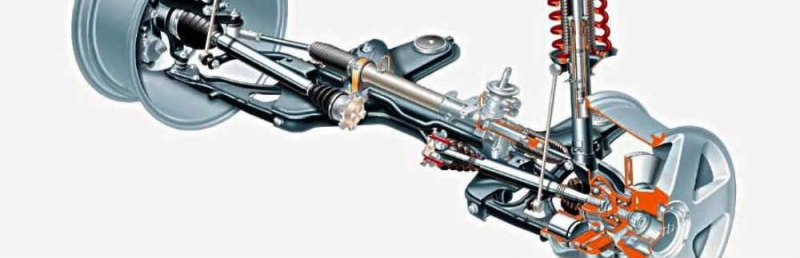

Подвеска McPherson

Одна из таких разработок — подвеска типа МакФерсон. Что это такое и как она работает разберемся вместе. Для того чтобы понять принцип работы конструкции необходимо знать ее устройство и взаимодействие ее основных элементов между собой.

Обратите внимание

Всякий сложный механизм имеет определенные достоинства и недостатки, а используемые в технике схемы являются предметом компромисса между технологичностью и высокими параметрами.

Не безынтересна также история изобретения подвески МакФерсон и происхождение самого названия. Экскурс в прошлое позволит лучше понять ход мысли инженеров, работавших над конструкциями автомобилей.

История изобретения и развития

В названии конструкции употребляется фамилия изобретателя, сотрудника компании «Форд» Earl Steel McPherson. Впервые данный тип подвески был применен на серийной модели Ford Vedette после Второй мировой войны в 1948 году. Инженер изначально работал в конструкторском бюро компании GM над автомобилем для широкого потребителя Chevrolet Cadet.

Модель в серию не пошла, а конструктор ушел к конкурентам, где и применил собственные наработки. На деле же подвески такого типа несколько иной конфигурации без поперечного качающегося рычага применялись еще на заре автомобилестроения.

В 20-х годах прошлого века в итальянской компании «Фиат» инженером Гуидо Форнаца была разработана принципиальная схема и запатентована в Соединенных Штатах 15 сентября 1925 года.

Компоновка имела привычный для нас вид с нижним качающимся рычагом и поворачивающейся вертикальной стойкой. Американский конструктор Earl Steel McPherson использовал общий принцип действия, доработал и реализовал его в металле. Основной сложностью на начальном этапе был невысокий ресурс телескопических стоек. С развитием технологий данную проблему удалось решить.

Изначально данный тип подвески планировалось применить не только в передней части автомобиля, но и сзади. После долгих обсуждений выбор был сделан в пользу традиционной схемы.

Впервые такой тип подвески задних колес был применен в 1957 году Колином Чепменом на модели «Лотус Элит».

Важно

В силу этого обстоятельства в Новом Свете и Великобритании данную конструктивную схему принято называть подвеской типа Chapman.

Альтернативным вариантом истории развития подвесок данного типа можно считать конструкцию с двумя рычагами разной длины. Верхний узел при этом значительно короче нижнего, а пружин с амортизатором располагалась над ними. Такая схема применяется в полноприводной «Ниве», вал с внешним шарниром равных угловых скоростей находится как раз между рычагами.

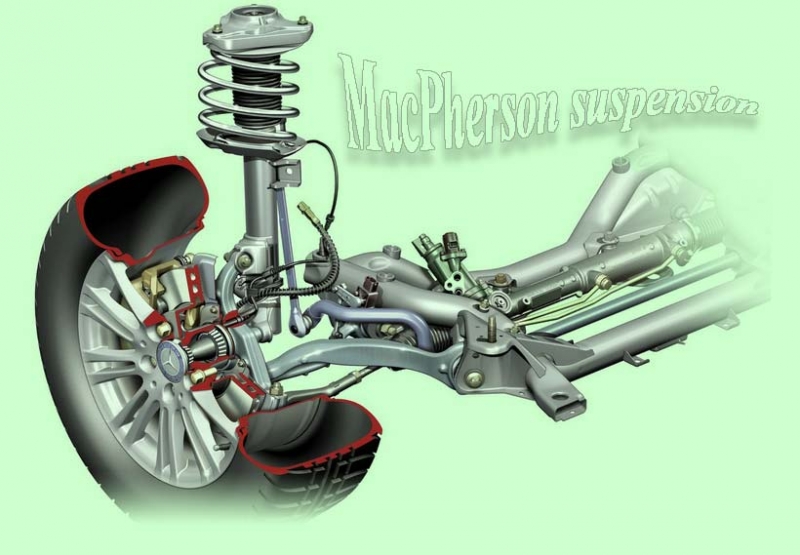

Подвеска МакФерсон: схема, устройство и принцип работы

В семидесятые годы подвеской такого типа снабжали большинство автомобилей, в том числе и тех, что относятся в бизнес классу. Среди них были довольно крупные модели Ауди -100, Мерседес-124 и Опель Сенатор.

Впоследствии от такой практики пришлось отказаться, массовая эксплуатация выявила некоторые недостатки компоновки, которые невозможно было устранить без изменения конструктивной схемы.

Видео — схема подвески МакФерсон:

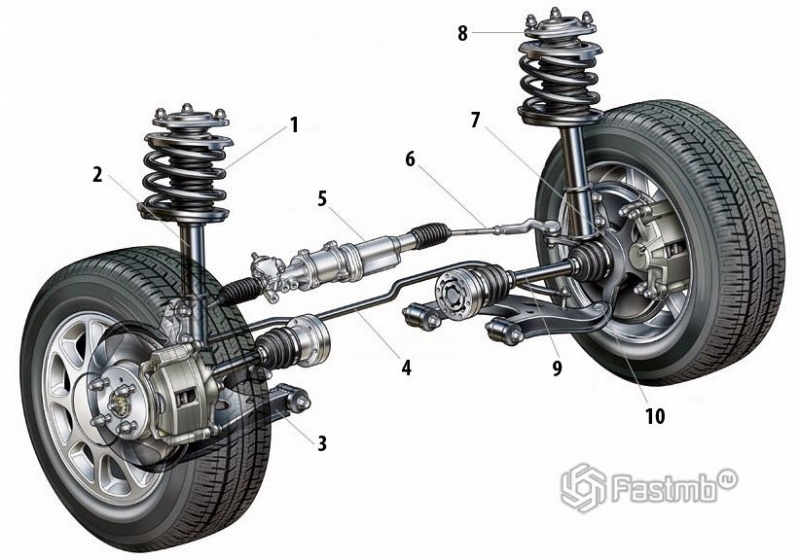

Подвеска McPherson имеет более простое устройство по сравнению с классической схемой и отличается от нее по принципу действия. Узел состоит из следующих частей:

  • нижнего рычага с шаровой опорой;
  • ступицы колеса с тормозным диском;
  • кулака поворотного со щитом и рулевой тягой;
  • стойки телескопической с нижней опорной чашкой;
  • буфер сжатия с резиновым или пластиковым защитным чехлом;
  • витая пружина;
  • опорный подшипник с верхней чашкой;
  • тяга поперечной устойчивости с рабочими резинометаллическими элементами и креплениями.

Подвеска МакФерсон, основные детали устройства которой приведены в списке, является одной из самых распространенных схем. Существуют и другие ее разновидности, имеющие некоторые отличия в отдельных деталях.

Так, на культовом автомобиле Porsche-911 вместо витой пружины был использован торсион для уменьшения общей высоты конструкции. Похожая схема была применена в некоторых машинах французского производства.

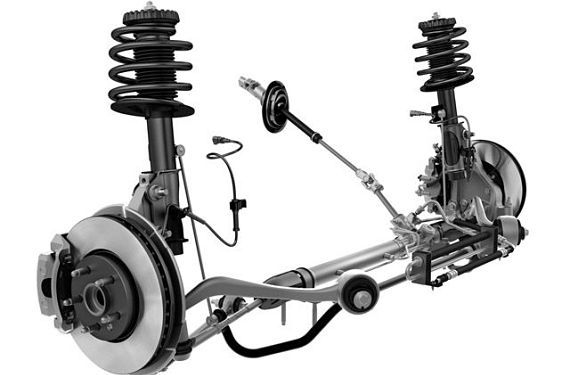

Схема подвески МакФерсон

На одном из самых удачных автомобилей Mercedes-Benz модели W124 компоновка была изменена и пружина устанавливалась отдельно от телескопической стойки. Похожее по типу устройство подвески McPherson было и на машинах фордовской платформы, которая носит наименование Фокс. Потенциал данной конструктивной схемы полностью еще далеко не использован и у нее имеются перспективы развития.

Узлы такого типа отличаются компактностью и простотой, что и определяет их широкое распространение в автомобилестроении.

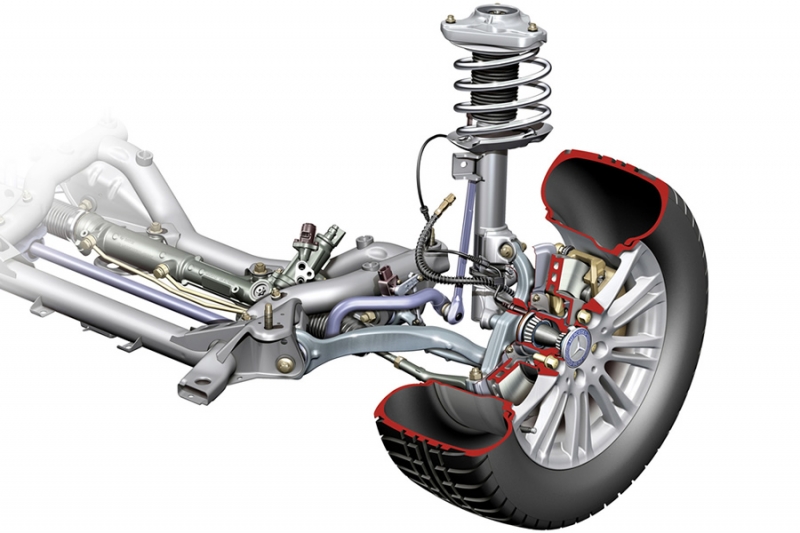

Подвеска МакФерсон представляет собой конструктивную схему, в которой амортизирующая стойка крепится в верхней части к брызговику моторного отсека.

Снизу она жестко соединяется с поворотным кулаком, вся конструкция может вращаться в определенных пределах. Ось проходит через подшипник, установленный на кузове и смонтированную на рычаге шаровую опору.

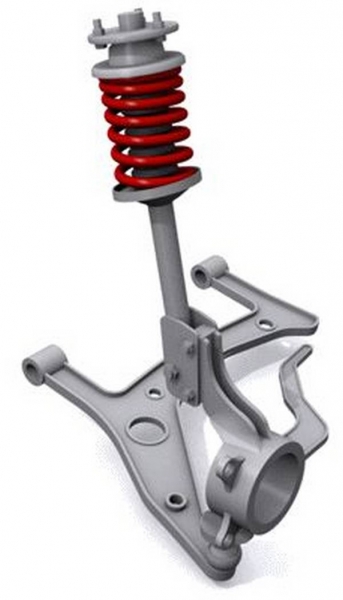

Телескопическая стойка в независимой пружинной подвеске McPherson выполняет целых три функции:

  • определяет направление хода механизма в вертикальной плоскости;
  • гасит возникающие при этом колебания;
  • является своеобразным поворотным шкворнем для колес.

В общем виде работа подвески данного типа выглядит следующим образом: когда колесо проезжает по неровности на дороге, то поднимается вверх или опускается вниз. Возникающая при этом нагрузка воспринимается пружиной, которая сжимается или, напротив, распрямляется. При этом телескопическая стойка удлиняется или сокращается. Часть нагрузки передается на корпус автомобиля.

Пружина при этом начинает распрямляться, восстанавливая свою форму, что ведет к удлинению стойки. Возникают колебания, которые гасятся встроенным амортизатором.

Это позволяет свести к минимуму вертикальные перемещения кузова относительно поверхности земли. При выполнении маневра, стойка в сборе с кулаком и установленным на ступице колесом поворачивается.

Автомобиль при этом изменяет направление движения.

Видео — как работает подвеска МакФерсон:

Совет

Подвеска типа МакФерсон преимущественно используется на переднеприводных автомобилях, на которых силовой агрегат размещается поперек хода. Она имеет целый ряд преимуществ перед классической двухрычажной компоновочной схемой, в тоже время по многим параметрам она ей значительно уступает.

В процессе проектирования конструкторам приходится решать сложную задачу по выбору определенной конструкции с учетом всех ее особенностей.

Плюсы и минусы подвески McPherson

Всякий механизм или компоновочная схема имеет свои сильные и слабые стороны. Данное обстоятельство в полной мере касается и спроектированной американским инженером МакФерсон подвески, она тоже имеет свои плюсы и минусы. Выбор типа данного узла в ходе опытно-конструкторских работ всегда является предметом компромисса между технологичностью, компактностью и кинематическими свойствами.

Основные достоинства

По общему мнению специалистов и отзывам автомобилистов подвеска МакФерсон обладает целым рядом положительных свойств. Перечень их довольно значительный и в числе прочих можно назвать следующие:

  • Высокая технологичность конструкции и относительно небольшие затраты на разработку и изготовление. Обычно узел поступает на сборочный конвейер единым блоком, что значительно сокращает временные затраты.
  • Небольшие габариты подвески в поперечном и продольном направлении относительно хода автомобиля.
  • Значительный размер по вертикали позволяет обеспечивать необходимый ход подвески в широких пределах.
  • Расстояние между опорными точками конструкции велико, что способствует снижению нагрузок на кузов автомобиля.
  • Меньшая в сравнении с иными конструктивными схемами масса неподрессоренных узлов.
  • Большой ресурс деталей подвески.

В силу рационального распределения усилий в подвеске нижний рычаг и шаровая опора не испытывают значительных нагрузок. Это обстоятельство увеличивает срок службы не только названных элементов, но и сайлент-блоков, и резинометаллических втулок.

Существенно упрощается определение неисправных узлов. В силу названных выше преимуществ подвеска McPherson получила большое распространение на автомобилях с приводом на передние колеса и расположенными поперек хода двигателями.

Недостатки

Конструктивная схема наряду с названными выше сильными сторонами имеет и целый ряд слабых мест. К числу недостатков подвески типа McPherson можно отнести следующие:

  • Некоторое ухудшение кинематики особенно при значительных ходах элементов относительно кузова. При этом происходит изменение нормального положительного развала на отрицательный. Управляемость и устойчивость машины в таком случае ухудшается.
  • Основная нагрузка от работы подвески приходится на брызговик моторного отсека, который приходится укреплять. Длительная эксплуатация на плохих дорогах может привести к его постепенному разрушению.
  • Телескопическая стойка – амортизатор подвергается большим нагрузкам, что при длительных поездках по плохим дорогам приводить к выходу из строя нижнего клапана. Это, в свою очередь, влечет за собой повреждение опорной площадки на кузове, устранение которых требует специального оборудования при дорогостоящем ремонте.
  • Высокая шумность подвески и сложности в нанесении звукоизолирующих покрытий.
  • Сильное продольное раскачивание кузова автомобиля, которое возникает при торможении. Клевок плохо компенсируется подвеской, а в силу особенностей расположения поперечных рычагов он даже несколько усиливается.
  • Большой диаметр штока стойки амортизатора вызывает соответствующее увеличение трения. Дополнительные усилия необходимые для преодоления сопротивления вызывает ухудшение реакции подвески на неровности дороги.

Указанные недостатки делают практически невозможным применение изобретенной МакФерсоном подвески в конструкциях следующих классов машин: гоночные и спорткары, грузовиках, внедорожниках, автомобилях с рамой.

До недавнего времени подвеска такого рода не использовалась на транспортных средствах с гидропневматической подвеской. Элементы конструкции просто негде было размещать. Проблема была решена только в 90-е годы прошлого века.

Перспективы развития

Приведенное выше описание конструкции дает общее представление о том, что такое подвеска МакФерсон и как она работает.

Одним из недостатков такой схемы является то, что плечо обкатки в ней имеет всегда положительное значение, иными словами, ось поворота находится с внутренней стороны от точки контакта колеса с дорогой.

Это снижает курсовую устойчивость и создает значительные усилия на руле.

Проблема была решена известной немецкой компанией ZF Lemförder, которая предложила в классическую подвеску McPherson ввести ряд дополнительных элементов. Конструкция получила наименование Revo-Knuckle и была запатентована в Европе и на Американском континенте. Введение двух шарниров в схему позволило разделить функции направляющей и поворотного механизма.

Стойка McPherson с поворотным кулаком Revo

Такая конструкция значительно уменьшает трение и возмущение от люфтов. По своим параметрам данная конструкция приближается к схеме с двумя рычагами. Конструкторам удалось сделать узел, который устанавливается на машину без переделки ее кузова простой заменой. В итоге поведение в поворотах, особенно при наличии колеи стало заметно более устойчивым и предсказуемым.

Новые требования к автомобильным шинам — о соответствии авторезины сезону следует знать всем водителям.

Подбор дисков по марке автомобиля (подробнее) можно произвести в онлайн режиме.

Тем, кто не знает для чего нужна балансировка колес, будет полезно прочитать эту статью.

Как поменять масло в АКПП самому — https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/transmissiya/akpp/kak-zamenit-maslo.html, достаточно тонкая процедура.

Видео — работа подвеска МакФерсон на автомобиле:

Может заинтересовать:

Подвеска МакФерсон: что сделало ее популярной

Независимая подвеска инженера эрла макферсона

Сегодня большинство автомобилей оборудуются подвеской, названной в честь ее изобретателя – американского инженера Эрла Стили МакФерсона. Причем, устанавливается она как на переднюю, так и на заднюю ось автомобиля. В чем же секрет популярности этой подвески, какие у нее преимущества и недостатки, мы расскажем в этом материале.

История: гениальная замена

С тех пор, как автомобильные компании перешли на массовый выпуск машин, в которых использовались различные виды независимых подвесок, шел постоянный поиск наиболее оптимальной конструкции.

К 1940-м годам была, в частности, изобретена независимая подвеска на двойных поперечных рычагах, снискавшая популярность у производителей из-за своей универсальной функциональности – инженер мог жестко настроить ее установочные параметры, выбирая, в зависимости от того, где будет эксплуатироваться автомобиль, определенную геометрию размещения рычагов.

Обратите внимание

Как раз в эти годы в США над созданием нового бюджетного автомобиля Chevrolet работала группа инженеров, в числе которых был Эрл Стили МакФерсон. На прототип новой модели, которая называлась Cadet, он предложил установить усовершенствованный вариант независимой подвески на двойных поперечных рычагах.

Усовершенствование это касалось замены верхнего рычага с шаровой опорой и амортизатора на амортизаторную стойку, которая сочленялась с поворотным шарниром, закрепленном на брызговике. В результате конструкция получалась более компактной, легкой и имеющей меньше деталей, чем подвеска на двойных поперечных рычагах.

Впрочем, этой конструкции не суждено было пойти в серию, так как разработка модели Cadet была свернута. Не найдя поддержки в General Motors, Эрл МакФерсон ушел работать в компанию Ford. Там к изобретенной им конструкции отнеслись с большим вниманием. Первым серийным автомобилем, на котором использовалась подвеска МакФерсона, стал Ford Vedette 1948 года выпуска.

Ford Vedette

Эта модель выпускалась во Франции и предполагалась для европейского рынка. Впоследствии эта подвеска устанавливалась на модели Ford Zephyr и Ford Consul. Затем этот вид подвески с некоторыми доработками стали устанавливать на модели других производителей. Широкое применение подвеска МакФерсона получила в 1970-х годах и в настоящее время ее массово устанавливают на разные классы автомобилей.

Устройство: во главе угла – амортизационная стойка

Именно она, амортизационная стойка, стала основным конструктивным элементом подвески, за счет которой в значительной мере было упрощено устройство этого агрегата.

Помимо амортизационной стойки с витой пружиной, которая сочленена шарниром в верхнем конце с брызговиком, в состав подвески входят нижний поперечный рычаг, реактивная тяга либо стабилизатор поперечной устойчивости, поворотный кулак и рулевая тяга.

Подвеска МакФерсона

Кстати, есть модели автомобилей, где витая пружина и амортизационная стойка не составляют единого целого, а конструктивно разъединены. Такая подвеска устанавливается на Mercedes-Benz, Ford. Существуют подвески МакФерсон, где роль упругого элемента играет торсион, заменивший витую пружину. Такой подвеской обладает Porsche 911.

Подвеска МакФерсона на примере Porsche 911

Важным параметром этой подвески является угол наклона амортизационной стойки – различают продольный и поперечный угол наклона.

Важно

Преимущественно эта подвеска устанавливается на переднюю ось, хотя есть автомобили, где подвеска такой же конструкции имеется и на задней оси. Однако она носит другое название – подвеска Чапмена, в честь инженера компании Lotus Колина Чапмена, который разработал аналогичную конструкцию, которая, однако, была больше пригодна для установки на заднюю ось.

Подвеска Чапмена

Плюсы и минусы подвески МакФерсона

Несмотря на массовое распространение этого вида независимой подвески, у нее имелись как преимущества, так и недостатки из-за которых, в частности, многие производители отказались от использования МакФерсон на своих моделях, и вернулись к усовершенствованным подвескам на двойных поперечных рычагах.

Впрочем, благодаря преимуществам, которые в процессе разработки выделил сам Эрл МакФерсон, подобная конструкция подвески до сих пор самая массовая. За счет чего же ей удалось завоевать автомобильный мир? К плюсам этого вида подвески относится компактность, малая масса неподрессоренных элементов, относительная дешевизна изготовления.

К тому же, за счет значительного расстояния между опорными узлами по высоте, такая подвеска лучше компенсирует силы реакции дороги, которые передаются от колес в места ее крепления к кузову. Также эта подвеска может производить большие конструктивные ходы, что тоже является положительным аспектом ее конструкции.

Наконец, ее упорный подшипник качения, нижний рычаг и шаровой шарнир обладают большим запасом износостойкости.

Перейдем к недостаткам. Подвеска МакФерсон обладает большими ходами подвески, чем та же конструкция с двойными поперечными рычагами, а это негативно сказывается на управляемости автомобилем. Второй минус – передача сил реакции от дороги тут приходится на брызговик крыла, который является не самой надежной конструкцией.

Поэтому постепенно при езде по дорогам низкого качества (характерно для России) начинается разрушение точек крепления амортизационных стоек к брызговику. Это в значительной мере снижает ресурс подвески. Третий минус – неразборная конструкция современных амортизационных стоек. При их износе приходится заменять стойку в сборе.

Если этого не сделать, подвеска будет регулярно пробиваться, что в конечном итоге скажется на нарушении геометрии кузова. Четвертый минус – ухудшение работы подвески из-за возникающего между штоком и направляющей трения. Пятый минус — низкий уровень изоляции от шумов, исходящих от дорожного покрытия.

Совет

Шестой минус – худшая, чем у подвески с двойными поперечными рычагами, компенсация продольного крена.

Именно из-за этих недостатков некоторые производители люксовых автомобилей решили отказаться от использования подвески МакФерсон. Но даже несмотря на перечисленные недостатки, этот вид независимой подвески остается популярным для автомобилей бюджетного класса.

Подвеска МакФерсон принцип работы надежность

Независимая подвеска инженера эрла макферсона

Один из инженеров компании Форд Эрл МакФерсон в послевоенные годы предложил конструктивно новый вариант подвески, названной позднее его именем. Цель заключалась в снижении себестоимости при изготовлении составляющих деталей.

Но бытует мнение, что необходимость разработки подвески макферсон диктовалась идеями создания переднеприводных автомобилей. Чтобы ведущему колесу обеспечить вращение относительно вертикальной оси, требовалось освободить пространство для привода (ШРУС).

В свет вышла и применяется до сих пор независимая подвеска типа MacPherson, проявившая себя, как относительно надежная, ремонтопригодная и недорогая.

Устройство и схема подвески MacPherson

Отличие подвески Мак-Ферсона от классической двухрычажной заключается в том, что роль верхнего рычага играет опора телескопической стойки, а сама стойка сочетает пружину и амортизатор в одном узле.

Подвеска является независимой, так как для каждого колеса она своя. В основе лежит поперечный рычаг 3. Изначально он имел I-образную форму и крепился непосредственно к кузову автомобиля с помощью сайлент-блока. После модернизации он стал иметь L-образную форму с двумя сайлентблоками. Такое устройство позволило снизить колебания подвески в продольном направлении.

Чтобы уменьшить нагрузку на кузов и долю передаваемой вибрации на современных машинах устанавливается подрамник. На нем монтируется рулевая рейка, стабилизатор и нижние рычаги. Второй конец рычага посредством шаровой опоры соединен с поворотным кулаком. Кулак содержит внутри себя ступицу и обеспечивает свободный доступ для привода. Вверху он крепится к стойке 1.

Амортизационная стойка — это сложный узел, который состоит из самого амортизатора, пружины, одним концом упирающейся в нижнюю чашку, а другим — в верхнюю опору 7 через подшипник. Опорный подшипник обеспечивает вращение стойки вместе с поворотным кулаком. Опора стойки крепится к кузову в районе брызговика. Обязательным элементов выступает стабилизатор 2.

Он представляет собой торсион, который соединяет правую и левую стойки. При попадании колеса на неровный участок часть нагрузки переходит к противоположной стойке. Это заставляет кузов качаться на пружинах, двигаясь поступательно. Свое название стабилизатор получил за то, что при поворотах на ходу он уменьшает крен машины, распределяя нагрузку.

Элементы рулевого управления (рулевая тяга, наконечник и контргайка) на рисунке обозначены позициями 4, 6 и 5 соответственно.

Назначение отдельных узлов

Нижний рычаг способен совершать колебания большой амплитуды относительно точек опоры — сайлентблоков. Сайлентблоки — расходный материал из резины и металла и по мере разрушения подлежат замене.

Шаровая опора обеспечивает вращение поворотного кулака со ступицей относительно вертикальной оси, независимо от угла наклона нижнего рычага. Это несущий элемент подвески макферсон и требует пристального внимания. При возникновении люфта опора должна быть заменена.

Пружина служит для гашения колебаний. Она довольно долговечна, но со временем металл, из которого изготовлена пружина, теряет свои свойства и наблюдается ослабление жесткости. Проявляется это по увеличению амплитуды колебаний и заниженной посадке автомобиля.

Амортизатор имеет в основе два цилиндра. При перемещении одного относительно другого происходит перетекание жидкости. Предназначен для гашения колебаний пружины.

Амортизатор испытывает очень большие нагрузки, особенно при в крайних положениях. Это может привести к повреждению перепускных клапанов. Стойка выходит из строя.

Симптомами являются незатухающие длительное время колебания.

В конечном счете, весь удар при проезде по неровностям будет передан опоре и опорному подшипнику. Нетрудно догадаться, какие требования предъявляются к конструкции и материалу данного узла.

Принцип работы подвески MacPherson

Для того, чтобы представить подвеску MacPherson в работе, необходимо последовательно проследить за передачей усилия при проезде неровностей.

Если колесо встречает препятствие, заставляющее его двигаться вверх, то отсутствие жесткого крепления к кузову и наличие нижнего рычага передадут усилие на пружину. Она начнет сжиматься, забирая в себя огромную долю энергии. Телескопическая стойка начнет гасить колебания пружины.

Оставшаяся часть энергии приведет в движение кузов автомобиля, предварительно перейдя на опору. Если же колесо попадает в яму, то происходит аналогичный процесс с растяжением пружины. Не стоит забывать, что энергия еще и распределяется между соосными колесами.

Обратите внимание

Применение шарниров и сайлентблоков так же уменьшают усилие на несущие элементы. Модернизация перечисленных узлов позволяет конструкторам вести постоянные работы по увеличению мягкости и бесшумности работы подвески.

Обеспечение поворота колеса при маневре происходит за счет свободного вращения стойки в точках опоры: вверху — в подшипнике, внизу — в шаровой опоре.

Плюсы и минусы подвески MacPherson

Как и любой узел подвеска Мак-Ферсона имеет свои достоинства и недостатки

Подвеска МакФерсон: принцип работы устройства – Авто Мото Спец

Независимая подвеска инженера эрла макферсона

У производителя и потребителя зачастую диаметрально противоположные взгляды на конструкцию автомобиля.

Как бы не расхваливал автозавод свою новую модель, его задачей остается любыми средствами продать автомобиль подороже, а потратить на его производство минимум.

При этом не растеряв клиентов, хотя покупатели найдутся даже на откровенно халтурные автомобили, в чем мы можем убеждаться последнее время.

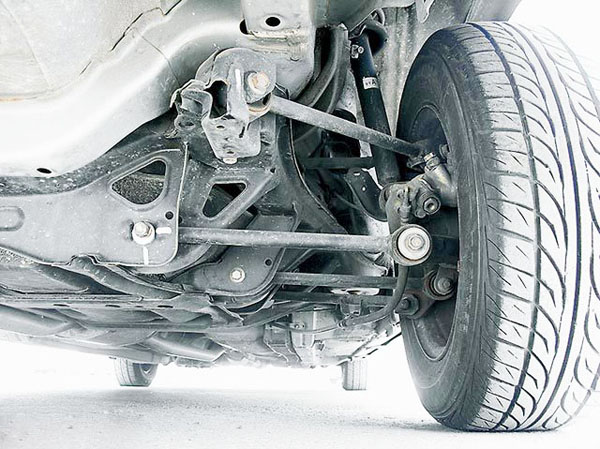

На фото подвеска МакФерсон, позиционируемая сегодня как наиболее прогрессивная конструкция

Подход к конструкции подвески тоже в некотором роде символичен. Подвеска МакФерсон — номер один на дешевых автомобилях и позиционируется, как самая прогрессивная конструкция.

Это далеко не так, но мы не собираемся развенчивать мифы, бичевать и показывать фокусы с разоблачением.

Просто постараемся разобраться в конструкции подвески МакФерсон с точки зрения потребителя, который как минимум знает, что в его автомобиле качается именно та свеча, которая появилась задолго до рождения самого Эрла Стили МакФерсона. Просто работа подвески, ничего личного.

Независимая ни от кого подвеска МакФерсон

Эрл МакФерсон был действительно талантливым инженером и пришел в Дженерал Моторз уже не с пустыми руками. Правда, многие его идеи отбраковывались руководством, как несоответствующие имиджу концерна. Простота — не всегда признак надежности и универсальности.

Это же касается и подвески автомобиля. Концерн считал, что подвеска обязана быть комфортной, иметь хорошую управляемость. Стоимость подвески как в производстве, так и в обслуживании, не слишком волновала на тот момент Дженерал Моторз. В подвеске МакФерсона — все наоборот.

Но обо всем по порядку.

Видеоурок об устройстве подвески

Важно

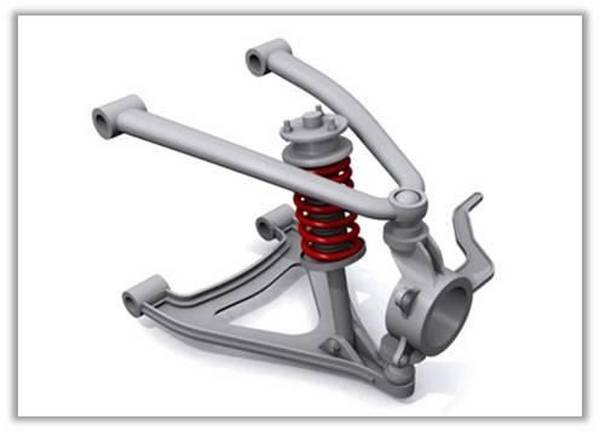

Десятилетиями доказывающая свою состоятельность, двухрычажная подвеска вполне устраивала большинство производителей и потребитель особенно не выставлял претензий к ней.

Не будем описывать инженерные тонкости, скажем лишь, что стандартная двухрычажная независимая подвеска состоит из поворотного кулака с колесной ступицей, амортизатора с пружиной и двух разноплечих рычагов — верхнего и нижнего. Просто, ничего лишнего и крайне эффективно.

Секреты Эрла МакФерсона

Первые независимые подвески появились еще на заре автомобилизма, но уже в них явно просматривались элементы подвески МакФерсон. Конструкция подвески фирмы Sizaire 1905 года разработки — практически копия этой конструкции. Только амортизаторов не было.

Не придумали еще. Да и прочность старой подвески не могла быть обеспечена технологиями того времени. Поэтому на какое-то время о ней забыли.

Пользовались рессорной подвеской и в ус не дули, до тех пор, пока в 1922 году итальянская компания Лянча не отодвинула рессоры на второй план. Это было еще одно воплощение поворотной стойки, которая имела демпфирующие функции.

Стойка у той Лянчи была одновременно и шкворнем, и гасителем колебаний, а совмещение в одном блоке пружины и амортизатора было применено впервые в мире. Так что и здесь МакФерсон не первый.

Многие идеи МакФерсона в Дженерал Моторз часто отбраковывались

С 1933 года немцы и американцы, не сговариваясь, начинают производство двухрычажных пружинных подвесок, которые на тот момент были самыми надежными и самыми прочными. К тому же перед самой войной вошли в моду рычажные амортизаторы, которые идеально вписывались в двухрычажную подвеску. Конструкции со временем усложнялись и ставали дороже, но не хуже.

На продажах это не сказывалось никак. До поры до времени. Измотанная войной Европа не могла, по крайней мере временно, пользоваться двухрычажкой, потому что это было слишком дорого, а к конструкции зависимой подвески никто возвращаться все же не хотел. Вот тут и пригодился МакФерсон, который уволился из Дженерал Моторз и поступил на службу в компанию Форд.

Принцип работы подвески МакФерсон

Форд Консул 1949 года был ничем не примечательной машинкой. Кроме одного. Передней подвески, которую успел продвинуть изворотливый шотландец.

Суть конструкции новой подвески была в том, что амортизатор и пружина были собраны в едином блоке, а рычаг был только один — нижний, да и то Фиат его заменял простой распоркой на сайлент-блоках.

Совет

Стойка сверху упиралась в чашку с поворотным подшипником, а снизу попросту крепилась к цапфе.

Проще и дешевле конструкции быть просто не могло. Чуть позже ее оценят производители переднеприводных автомобилей в полной мере, но в тот момент дешевая конструкция передней свечной подвески спасла от банкротства многие европейские автомобильные компании. Сразу после Форда конструкцией заинтересовались в Пежо, потом итальянцы, потом Симка. МакФерсон пошел в народ.

Шесть МакФерсонов — на выбор

Святая простота оказалась довольно востребованным товаром.

Прошло только 50 лет с момента освоения конструкции самой коммерчески выгодной подвески, но уже сегодня можно говорить о том, что на каких машинах не устанавливалась бы конструкция, по ее вине ни один автомобиль не терпел фиаско на рынке. Даже самые бюджетные.

В этом плане всех перекрыл Фиат, установив на модель Панда потрясающе экономичную конструкцию. На Панде даже нет рычага в полноценном понимании.

Пружинная стойка с однотрубным амортизатором упирается сверху в кузов, а снизу ее держит торсионный стабилизатор поперечной устойчивости и малюсенький поворотный рычаг, который крепится к стойке элементарным болтом. Даже проще, чем в восьмерке. В общем, за эти годы можно уже выделить шесть разновидностей подвесок МакФерсон. Поскольку инженеры названий им еще не дали, мы позволим себе придумать свою терминологию.

После Дженерал Моторз МакФерсон ушел работать в компанию Форд

Макферсон классический

Именно тот, который качал Форд Консул в 1949 году, похожий устанавливают на ВАЗ. Конструкцию отличает узкий нижний рычаг, который намертво жестко крепился к стабилизатору поперечной устойчивости.

Одновременно и плюсы и минусы такой конструкции то, что стабилизатор слишком много на себя брал.

Кроме своих основных функций, он служил еще дополнительным плечом нижнего рычага, не давая уходить машине в сторону при разгоне и торможении.

Макферсон с треугольным рычагом

Эта схема появилась в начале 70-х на автомобилях Кадетт Е. Прочный треугольный рычаг крепился не к кузову, а к подрамнику. Подрамник же висел на резиновых сайлент-блоках, поглощая все дорожные вибрации, делая переднюю подвеску максимально комфортной.

Немакферсон

Макферсон, но не совсем, поскольку короткая пружина устанавливалась отдельно от амортизатора. Амортизатор все так же упирался в чашку, приваренную к кузову на колесной арке. Такая предательская конструкция показала себя гораздо выносливее, чем настоящий Макферсон.

124-е и 201-е Мерседесы оборудовались именно такой конфигурацией, а Форд Транзит спрыгнул с такой конструкции только в 2001 году.

Надежность обеспечивалась именно снижением нагрузки на верхнюю опорную часть, поэтому вы никогда не увидите Транзит с раздолбанной опорной частью в верхней чашке колесной арки.

Беспружинный

Как назвать этот МакФерсон, сказать тяжело, поскольку в нем напрочь отсутствуют пружины. Хитрые итальянцы применили вместо нее продольные торсионы на Фиат 130. Торсионы, кстати ждали и Жигули, если бы не главный конструктор МЗМА, который входил в состав комиссии по приемке Фиата.

Он серьезно поскандалил с итальянцами по этому поводу и по поводу нижневального двигателя, который итальянцы хотели втюхать советским лопуховатым инженерам-приемщикам.

Но дело не в этом, а в том, что и на Мерседесах Спринтер и Фольксвагенах ЛТ в 90-х применялся Макферсон такого типа, только с поперечной рессорой.

Американский Макферсон

Такая разновидность применяется только на задней подвеске. Здесь работают аж три рычага — один поперечный и два продольных. Практически на всех переднеприводных американцах 80-90-х годов стоит такая задняя подвеска, а за ними не отстают некоторые корейцы и японцы.

Макферсон Рено

Это однозначно правильное название, поскольку такая схема применяется только на этих французских автомобилях.

Чтобы избежать всех недостатков макферсона по управляемости, которых предостаточно, французы применили шкворня. Такие, как на Волге.

Только не тот резьбовой скрипящий кошмар, конструкция получилась более элегантной. Стойка здесь неповоротная, а колесо с кулаком поворачиваются, удерживаясь шаровыми опорами.

Обслуживание подвески МакФерсон

Единственным плюсом такой конструкции стала ее смехотворная цена. По сравнению с двухрычажной подвеской, передняя подвеска МакФерсон стоит втрое дешевле и вчетверо дешевле, чем многорычажная. Еще свое существование она оправдала тем, что очень упростила жизнь конструкторам, которые разрабатывают переднеприводные автомобили. Представьте, сколько места экономит МакФерсон в колесной арке.

Передняя подвеска МакФерсон по стоимости выходит в несколько раз дешевле, чем многорычажная

Подкапотное пространство увеличилось вполовину, а это позволило устанавливать и поперечные двигатели с коробкой вместе, и все навесное оборудование, а в некоторых еще места на запаску и на ящик с инструментами хватает. Кстати, об инструментах.

МакФерсон так просто не разберешь. Имеется в виду классическая стойка с пружиной и амортизатором в одном блоке. Для этого применяется хитрый и дорогой прибор, который предназначен для разборки стоек.

Стяжка пружин 810330 — универсальное устройство, без которого разборка стойки невозможна.

Но каким неустойчивым бы ни был классический МакФерсон, он применяется практически на всех автомобилях, независимо от их ценовой категории. Даже Порше 911 как-то ездила с этой стойкой в начале 70-х, правда, с торсионным упругим элементом. История на месте не стоит, и кто знает, какие еще сюрпризы нам ждать от этой качающейся свечки…

“МакФерсон” (подвеска): устройство, схема :: SYL.ru

Независимая подвеска инженера эрла макферсона

Система “МакФерсон” – подвеска, часто применяемая на автомобилях серийного выпуска бюджетной категории. При этом механизм никогда не используется при создании дорогих моделей, а также спортивных и гоночных машин.

“МакФерсон” – подвеска конструктивно простая, хоть и состоит из множества мелких деталей, взаимосвязанных друг с другом. Принцип действия основан на движении амортизационной стойки в вертикальной плоскости. В обиходе подвеска МакФерсона называется “качающаяся свеча”.

Немного истории

Механизм получил свое название по имени инженера Эрла МакФерсона, работавшего на одном из предприятий “Форда”. Политика фирмы в то время ориентировалась на удешевление деталей, узлов и агрегатов, из которых собирались автомобили.

Инженер МакФерсон, подвеска которого обещала стать прорывом в области экономии средств, для начала установил свое изобретение на малолитражку “Форд Ведет”, а затем, после успешных испытаний, еще на две модели: “Форд Зефир” и “Форд Консул” 1950 и 1951 годов выпуска соответственно.

Все эти машины выпускались крупными партиями, поэтому экономия материалов и затрат на сборку вырисовывалась существенная.

Конструктивные особенности

После того как МакФерсон заменил обычные верхние рычаги с шаровыми опорами на амортизационные стойки с шарниром на конце, он получил компактную и сравнительно недорогую конструкцию с упрощенной кинематикой.

Единственным сомнительным моментом в работе нового механизма было колебание колеса в плоскости развала. Однако амплитуда была небольшой и проблемы не составила, кроме того, резина стала изнашиваться более равномерно.

Изобретатель и ограничения

Инженер МакФерсон, подвеска которого сразу была запущена в производство, поставил перед собой задачу по дальнейшему ее удешевлению. Однако ему пришлось столкнуться с факторами, которые не позволяли применять дешевые материалы.

Элементарные расчеты прочностных характеристик заставляли использовать высококачественный металл. Существовал порог запаса прочности деталей ходовой части автомобиля, превышение которого не допускалось.

В дальнейшем подвеска МакФерсона производилась по избыточным технологиям, обеспечивающим достаточный коэффициент надежности всего механизма.

Различия

Принципиальное отличие нового изобретения от предыдущей схемы заключалось в переносе шаровой опоры в крайнюю верхнюю точку амортизационной стойки.

Шарнир при этом был изменен, опора превратилась в шариковый подшипник радиальной конструкции. Теперь вся нагрузка приходилась на верхушку амортизационной стойки.

Штампованный брызговик моторного отсека из тонкого металла, на котором крепился узел, уже не отвечал задачам, и его пришлось усилить в несколько раз.

Обратите внимание

После всех усовершенствований подвеска “МакФерсон”, схема которой представлялась упрощенной, по своим параметрам стала полностью соответствовать требованиям безопасности.

Массовое применение изобретения МакФерсона началось в семидесятых годах прошлого столетия, когда удалось создать телескопическую стойку нового образца с достаточным ресурсом. Подвеска МакФерсона стала технологичной и малозатратной в изготовлении, что позволило использовать механизм в производстве легковых автомобилей малого и среднего класса.

Нереализованные возможности

С 1982 года появилась тенденция использования подвески на автомобилях более дорогих и престижных. “Опель Сенатор”, “Ауди 100”, “Мерседес 124” и практически весь модельный ряд легковых БМВ стали оснащать устройством “МакФерсон”. В течение нескольких лет такое решение себя оправдывало.

Однако на определенном этапе подвеска независимая МакФерсона стала отставать по своим техническим характеристикам от развития автомобильного производства в целом и уже не подходила для дорогих моделей, которые требовали более качественной кинематики и плавности хода.

Кроме того, машины бизнес-класса по своим характеристикам не нуждались в дешевых деталях в принципе.

В итоге подвеска “МакФерсон”, устройство которой в целом соответствовало своему прямому назначению, стала применяться в производстве автомобилей эконом-класса, выпускаемых в огромном количестве по всему миру. Принцип действия агрегата позволял совершенствовать конструкцию и делать ее все более технологичной и удобной для сборочного процесса.

Устройство

Передняя подвеска МакФерсона состоит из нижнего продольного рычага, который крепится на подрамник и обеспечивает функцинирование основной конструкции. Амплитуда раскачивания механизма достаточно широкая, с запасом хода. Нижний поперечный рычаг является несущим, к нему на шарнире подсоединяется непосредственно телескопическая стойка, так называемая свеча.

В верхней части стойки, в зоне ее утолщения, на специальных кронштейнах монтируется верхний рычаг. Поворотная стойка соединяется с конструкцией посредством сайлент-блоков.

Все детали расположены таким образом, что у переднеприводной машины полуось с шарниром ШРУС на конце беспрепятственно проходит к ступице колеса.

Важно

Нижние поперечные рычаги соединяются штангой стабилизатора, подавляющей раскачку автомобиля и его выравнивание.

Инженер МакФерсон пробовал применить разработанную им подвеску на задних колесах и даже установил ее на модель “Шевроле Кадет”, однако конструкция не выдержала нагрузок, и машину пришлось вернуть в прежнее состояние с размещением заднего моста на рессорах. Это произошло в 1955 году, и с тех пор попыток больше не было.

Доработка

Задняя подвеска МакФерсона как основа для технической разработки была использована в 1957-м еще одним инженером – Колином Чепменом, сотрудником фирмы “Лотос”.

Он установил агрегат на автомобиль “Лотос Элита” и существенно его доработал, максимально расширив параметры рычажной системы. Прочность подвески возросла, и она заработала в полную силу. Однако ведущие производители скептически отнеслись к новинке Чепмена.

Некоторые отметили, что конструкция больше подходит для детских автомобилей, так как переплетения ее рычагов выглядят неосновательно.

Преимущества устройства

Рассмотрим плюсы:

  • независимая подвеска МакФерсона обходится недорого при условии ее заблаговременной сборки из готовых деталей на отдельном участке и последующей установки на автомобиль;
  • компактные характеристики, позволяющие устанавливать в моторном отсеке двигатели с поперечным расположением;
  • значительное расстояние между основными узлами, способствующее минимизации инерционных сил;
  • потенциал в совершенствовании конструкции;
  • выработка шарнирных соединений сразу же проявляется и становится заметной из-за постукивания на неровной дороге.

Недостатки

Минусы заключаются в следующем:

  • слабые кинематические параметры, склонность переднего колеса к изменению угла наклона в вертикальной плоскости, иногда в существенных пределах;
  • постепенное растрескивание гнезда брызговика, в посадочном месте опорного подшипника амортизационной стойки и, как следствие, появление коррозии;
  • при экспуатации на дорогах с некачественным покрытием рабочий ресурс подвески МакФерсона резко снижается;
  • ремонт устройства, как текущий, так и капитальный, обходится дорого, поскольку это связано с очень сложной системой сборки-разборки узлов;
  • отсутствие компенсации при продольных кренах автомобиля, возвратные откаты практически отсутствуют;
  • по причине конструктивной механической субтильности подвеска “МакФерсон” никогда не используется в спортивных моделях и гоночных болидах;
  • рамные автомобили не могут нести подвеску типа “МакФерсон”, так как нет возможности совместить ее верхние кронштейны с базой – слишком высоко;
  • подвеска не совмещается с гидропневматикой ходовой части большинства моделей классов С и Е;
  • задняя подвеска не выдерживает продольных напряжений, особенно в режиме экстренного торможения.

Независимая подвеска McPherson

Независимая подвеска инженера эрла макферсона

Подвеска McPherson – наиболее распространенный тип независимой передней подвески, применяемый на легковых автомобилях.

Устройство представляет собой однорычажную конструкцию с амортизационной стойкой и стабилизатором поперечной устойчивости (чем отличается стойка от амортизатора будет рассмотрено далее).

Широкое применение обусловлено низкой стоимостью производства при оптимальных рабочих качествах. Данный тип подвески применяется также и на задней оси автомобиля.

История создания

Ford Vedette 1948 года выпуска

Данная подвеска была разработана на базе двухрычажной, применявшейся в 1940-х годах. Разработал и внедрил в серийное производство свое изобретение инженер компании Ford Эрл МакФерсон.

Решением, позволившим упростить конструкцию подвески с двумя поперечными рычагами, стало применение несущей амортизационной стойки. Характерной особенностью являлось наличие пружины в ее верхней части. В собранном виде конструкция представляла собой единое целое.

 Это позволило отказаться от необходимости использования верхнего рычага. Первым серийным автомобилем с данной конструкцией передней подвески стал Ford Vedette 1948 года выпуска. Позже модифицированные  варианты  стали использовать и на других автомобилях концерна.

 В 70-х идею МакФерсона подхватили остальные автопроизводители. Тип подвески назвали именем создателя.

Составляющие элементы подвески

Амортизационная стойка

Устройство подвески МакФерсон

Представляет собой амортизатор с установленной на корпусе витой пружиной. Пружина зажата между нижней и верхней чашками. Верхняя опора амортизатора закреплена на кузове в специальной нише под крылом автомобиля. Поворот колеса осуществляется за счет интегрированного в нее подшипника.

Нижняя часть стойки МакФерсон соединяется со ступичным узлом. Стойка устанавливается не вертикально, а под определенным углом к колесу автомобиля в поперечной плоскости. Данный угол называется углом поперечного наклона шкворня или KPI и оказывает большое влияние на управляемость автомобиля.

Данный параметр не регулируется и закладывается в конструкцию подвески при проектировании.

Нижний поперечный рычаг

Направляющий элемент, обеспечивающий вертикальное перемещение подвески.   Имеет две точки крепления к подрамнику кузова. Реже встречается вариант с одним креплением, при этом вторая точка дублируется продольной (реактивной) тягой. Через шаровое соединение фиксирует ступицу колеса в ее нижней части.

Стабилизатор поперечной устойчивости

Упругая изогнутая металлическая тяга, закрепленная на подрамнике и обоих рычагах. Предназначена для выравнивания поперечного крена автомобиля. При поворотах сторона с меньшим наклоном поддерживает противоположную.

Независимая подвеска МакФерсон (McPherson)

Независимая подвеска инженера эрла макферсона

_____________________________________________________________________________________________________________________

Подвеска автомобиля представляет собой совокупность узлов и механизмов, при помощи которых осуществляется упругая взаимосвязь кузова (рамы) с колесами.

За всю историю развития автомобилестроения, на легковых автомобилях применялись подвески различных типов. Сегодня наиболее распространенной подвеской является McPherson (МакФерсон). Подвеска данного типа используется преимущественно для передних колес и устанавливается на многих легковых автомобилях и малых грузовиках.

Для задних колес подвеска МакФерсон также используется, но реже.

Подвеска МакФерсон представляет собой несколько видоизмененную систему на двух рычагах.

Совет

Однако, в случае с МакФерсон, верхний рычаг отсутствует и его роль выполняет верхняя шарнирная опора стойки амортизатора, которая обычно размещена на крыле автомобиля. Данная подвеска устанавливается на автомобили бюджетного и среднего классов.

Для спортивных машин и автомобилей премиум-класса используются более совершенные типы подвесок. Система McPherson обязана широкому распространению благодаря ряду преимуществ:

  • простое устройство;
  • небольшие затраты на производство;
  • прекрасная ремонтопригодность;
  • разгрузка мест крепления к кузову за счет больших расстояний между верхней и нижней опорой;
  • большой ход подвески.

Однако существуют и отрицательные черты у данной подвески:

  • чрезмерно большой ход способствует нежелательным, пусть и кратковременным, изменениям угла развала колес автомобиля;
  • требуется усиление кузова в месте крепления верхней опоры (опорного подшипника стойки);
  • невозможность качественно шумоизолировать арку колеса;
  • несколько худшие параметры в плане кинематики в целом.

Тем не менее, низкая стоимость изготовления данной подвески и ремонтопригодность даже в условиях гаража позволяют не учитывать отрицательные черты.

Устройство подвески МакФерсон

Подвеска типа МакФерсон имеет весьма простое устройство и состоит из следующих основных конструктивных элементов:

  • подрамник;
  • нижний поперечный рычаг;
  • ступица и поворотный кулак колеса;
  • шаровая опора поворотного кулака;
  • стойка амортизатора;
  • пружина;
  • верхняя опора стойки амортизатора.

Подрамник представляет собой основной элемент подвески. Данный узел крепится непосредственно к кузову автомобиля при помощи сайлентблоков или жестким креплением. Крепление подрамника на сайлентблоках позволяет уменьшить передачу вибрации на кузов автомобиля. Стоит отметить, что подрамник, как отдельный конструктивный элемент, может отсутствовать.

Нижние поперечные рычаги крепятся к подрамнику или непосредственно к силовому кузову автомобиля при помощи сайлентблоков. Каждый из рычагов имеет по две точки опоры на кузове. На противоположном конце рычага закреплена шаровая опора поворотного кулака, которая обеспечивает подвижность во всех плоскостях последнего.

Ступица и поворотный кулак предназначены для крепления колеса. За счет специального шарнирного соединения через шаровую опору с нижним рычагом и рулевой тягой, поворотный кулак обеспечивает поворот управляемых колес. Верхней точкой крепления поворотного кулака является нижняя часть амортизаторной стойки.

Амортизаторная стойка является связующим элементом между кузовом и поворотным кулаком. Нижняя часть стойки при помощи клеммового соединения закреплена в поворотном кулаке, а верхняя часть соединена с кузовом при помощи специального опорного подшипника.

Опорный подшипник чаще всего представляет собой втулку из толстой резины, в которой закреплен шариковый подшипник. Шток амортизаторной стойки крепится в шариковом подшипнике, а резиновая втулка компенсирует отклонения стойки при работе подвески.

Помимо этого, на амортизаторной стойке крепится пружина подвески.

Помимо основных конструктивных элементов, подвеска МакФерсон в различных вариациях может содержать дополнительные узлы, такие как стабилизаторы поперечной устойчивости, стойки стабилизатора и прочее.

Стабилизатор поперечной устойчивости может иметь различное конструктивное исполнение на разных автомобилях, однако предназначение его от этого не меняется. Стабилизатор крепится в двух точках к подрамнику или к кузову и соединен с амортизаторными стойками при помощи соединительных тяг с шарнирами или резинометаллическими втулками.

Обратите внимание

Основным предназначением стабилизатора является снижение боковых кренов машины и противостояние продольным перемещениям поворотного кулака или ступицы.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ: _____________________________________________________________________________________________________________________

Подвеска Макферсон

Независимая подвеска инженера эрла макферсона

15.01.2018

Подвеска Макферсон устанавливается на переднюю ось автомобиля. Устройство представляет собой один из наиболее распространенных вариантов подвесок и представляет собой амортизационную стойку.

За счет подвески Макферсон двигатель и коробку передач можно размещать под капотом. Такая конструкция применима для бюджетных авто.

Что такое подвеска Макферсон, ее назначение, преимущества и недостатки рассмотрены более подробно в статье.

История подвески Макферсон

Подвеска была создана в сороковых годах прошлого века, ее создателем является инженер Эрл МакФерсон (США), который работал в тот период в компании GM. Устройство создавалось для авто модели Шевроле Кадет. Конструкторы планировали создать машину, которая стала бы доступной для рабочего класса. Но данный проект реализован не был, а подвеску использовали позднее на авто Ford Vedette.

Согласно первоначальному проекту подвеску Mcpherson можно было использовать как на передних, так и на задних колесах. Тем не менее, ее изначально устанавливали только на передней оси, задняя подвеска оставалась стандартной. На задних колесах ее впервые применили только в 1957 году.

Первые подвески типа Макферсон отличались тем, что шарообразный шарнир находился на продолжении амортизационной стойки, которая являлась к тому же поворотной осью.

Постепенно конструкция была смещена ближе шарнирному колесу. Такое расположение впервые применили на машинах Фольксваген Пассат и Ауди 80.

Система Макферсон до сих пор не утратила популярности и используется в строительстве современных автомобилей.

Как устроена подвеска Макферсона

Устройство фиксируется на каждое колесо. Схема устройства подвески довольно проста.Основным конструктивным элементом является амортизационная стойка, также есть поперечный рычаг и пружина. Кроме того, приспособление включает в свой состав следующие узлы:

  • подрамник представляет собой опору для всей конструкции, этот элемент, как правило, жестко фиксируется к кузову, кроме того, возможен вариант крепления на сайлентблоки, данная деталь смягчает подвеску, а также влияет на улучшение качества езды, к подрамнику крепятся поперечные рычаги правого и левого колес;
  • рычаг и стабилизатор поперечной устойчивости, рычаги: верхние и нижние, крепится к подрамнику и придают жесткость всей конструкции, с другой стороны фиксируется шаровая основа, которая в свою очередь, соединяется с поворотным кулаком;
  • поворотный кулак соединяется с рулевым управлением с помощью шарниров, он является частью рулевого управления, позволяющий направлять колеса;
  • стабилизатор поперечной устойчивости снижает боковой крен, эта деталь прикрепляется к стойке в том месте, где она соединяется с кулаком с помощью двух опорных элементов.

Основным элементом в схеме подвески, как уже говорилось выше, является амортизирующая стойка Макферсон, она оснащена соосно пружиной и собственно, стойкой. Основное крепление осуществляется с помощью поворотного шарнира, который крепится к крылу.

Конструкция передней подвески Макферсона имеет отличительное свойство, она независима и не влияет на положение другого колеса. Стойка закрепляется к брызговику крыла и поворотному рычагу за счет верхней и нижней опорной чаши соответственно.

Важно

Такая система фиксации обеспечивает надежную связку, при этом колеса сохраняют независимый ход вверх и вниз. Функциональный принцип подвески заключается в том, что при езде по неровной поверхности колесо поднимается и опускается в зависимости от сжатия или разжимания пружины. Стойка при этом сокращается или распрямляется.

Некоторая часть нагрузки распределяется на авто. Колебания уменьшаются за счет амортизатора встроенного типа.

Достоинства и недостатки конструкции

Подвеска Макферсона используется уже на протяжении многих десятков лет, это говорит о том, что она удобна в эксплуатации и имеет множество плюсов. К ее достоинствам относят:

  • доступная стоимость;
  • удобная сборка из готовых деталей, которая производится на отдельном участке и только потом устанавливается на машину;
  • компактная конструкция с легкостью устанавливается даже в моторном блоке двигателя с поперечным положением;
  • между основными узлами сохраняется промежуток, который дает возможность снижать инерционную мощность;
  • конструкцию можно совершенствовать;
  • если шарнирные соединения выработались, это будет выражаться постукиванием при езде по неровной местности, данный недостаток можно будет определить безошибочно;
  • подвеска дает возможность разместить поперечно двигатель авто с коробкой передач под капотом.

Независимую амортизационную стойку типа Макферсон можно использовать на разных моделях авто бюджетного класса. Его устанавливают преимущественно на седаны и хэтчбеки на передних или на задних осях. Благодаря подвеске автомобили с двигателями, имеющими небольшую мощность, повышают качество движения в условиях городских трасс.

Наряду с преимуществами изделие имеет несколько недостатков. Самым главным из которых является сложность в обслуживании. Чтобы заменить какую-либо деталь в составе конструкции, потребуется разобрать всю подвеску. Это может дорого обойтись, если данную процедуру проводить на станции техобслуживания.

Приспособление обладает невысокими кинематическими параметрами, зачастую переднее колесо изменяет угол наклона, таким образом, снижается устойчивость. При длительной езде по неровным поверхностям функции подвески снижаются.

Брызговик в ходе эксплуатации начинает растрескиваться, благодаря чему высок риск развития коррозии. Амортизационная стойка при больших нагрузках начинает выходить из строя, что может привести к нарушению геометрии кузова. Исправить этот недостаток будет сложно.

Подвеска производит шум при работе, чтобы избавиться от него, придется использовать шумоизоляционные приспособления.

Наличие недостатков не допускает использование подвески в машинах представительского класса, а также в спортивных моделях и грузовиках.

Несмотря на недостатки, подвеска является популярной и представляет собой один из самых распространенных вариантов для разных моделях авто. При соблюдении правил изделие может прослужить очень долго. При аккуратной езде устройство работает исправно, проявляя только положительные характеристики.

Подвеска Макферсон Ссылка на основную публикацию

Предыдущая запись

Назначение, устройство и объем топливного бака автомобиля

Следующая запись

Неисправности гура и правила прокачки

Новое на сайте

Новости

Авторынок Белоруссии в 1 полугодии вырос на 21%

08.07.2025
Новости

В России началось производство нового минивэна Sollers SP7

08.07.2025
Новости

На платформе электромобиля «Атом» могут сконструировать различные модели

08.07.2025
Новости

Продажи новых мотоциклов в 1 полугодии увеличились на 15%

08.07.2025

Топ недели

Импорт новых автомобилей в июне упал на 63%, а подержанных – вырос на 20%

04.07.2025

Сколько новых автомобилей было продано в июне?

02.07.2025

Эксперты назвали предполагаемую цену кроссовера LADA Azimut

08.07.2025

Voyah объявил цену седана Passion EVR и открыл предзаказ на него

07.07.2025

Автомобильный портал

О нас

Автомобильный портал. Все про обслуживание и эксплуатацию автомобилей. Также новости автомобильного мира, тест драйвы, обзоры и многое иное

Выбор редактора

В России стартовали продажи Chery Tiggo 7L с полным приводом

24.06.2025

Производство автомобилей GAC могут наладить на автозаводе ГК «АГР»

23.06.2025

ТОП месяца

Авторынок Белоруссии в 1 полугодии вырос на 21%

08.07.2025

В России началось производство нового минивэна Sollers SP7

08.07.2025

© 2019-2022 Tj-service.ru. Все права защищены.

Безрезультатно
Просмотреть все результаты
  • Tj-service.ru
  • Карта сайта
  • Контакты
  • Сайт об автомобилях

© 2019-2022 Tj-service.ru. Все права защищены.

Добро пожаловать!

Войдите в свой аккаунт ниже

Забыли пароль?

Восстановите ваш пароль

Введите имя пользователя или электронную почту для сброса пароля.

Войти
