Почему сцепление проскальзывает, буксует и скрипит

Буксует сцепление, причины, как устранить. Причины пробуксовки сцепления. Что делать, если буксует сцепление?

Если транспортное средство перестало нормально набирать скорость, динамика разгона пропала, а в салоне время от времени чувствуется довольно неприятный горелый запах, значит, по всей видимости, в скором времени выйдет из строя крайне привередливая часть транспортного средства — сцепление. Что же делать, если оно пробуксовывает?

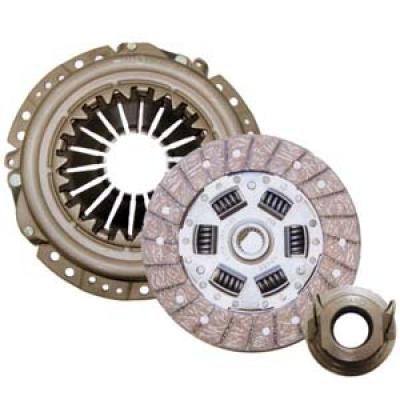

Как работает сцепление, устройство сцепления

Сцеплением является конструктивно выделенный элемент, позволяющий ненадолго отключить ведущий вал мотора внутреннего сгорания от механического привода колес, чтобы понизить или повысить передаточное число раздаточной коробки. Также оно дает возможность достичь плавного отключения или включения нагрузки на мотор, что предотвращает механические повреждения коленвала.

Для автомобилей с любым видом переключения передач является стандартным такой состав системы сцепления:

Нажимной диск сцепления.

Ведомый диск сцепления.

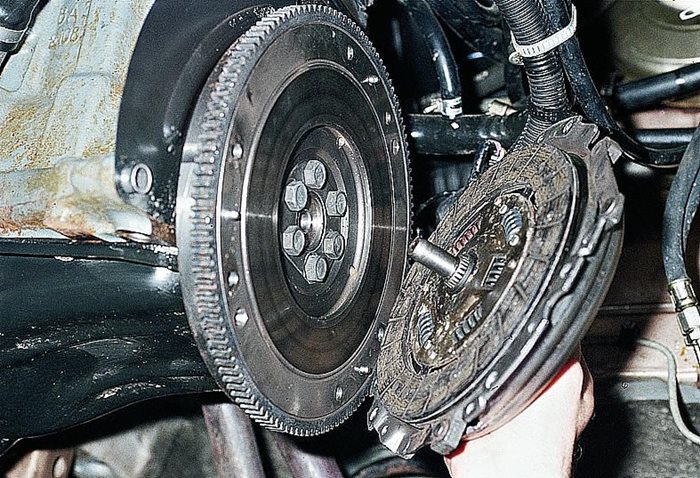

Ведущий диск сцепления или маховик.

Механический выжимной подшипник.

Существуют такие виды сцепления по вариации переключения передач:

Механическое — передаточное число раздаточной коробки водитель выбирает вручную.

Электрическое — принцип работы похож на механическое сцепление, только выжимается оно электрическим мотором, а не усилием водителя.

Гидравлическое — используется в транспорте с автоматической КПП.

Вариаторное — из-за дороговизны обслуживания и сложности конструкции, очень слабо распространено. Представляет собой устройство, в котором под влиянием центробежной силы сходятся некие зацепы и во время соприкосновения прокручивают клиновидный ремень.

Комбинированное — чтобы оптимизировать управление коробкой передач, используется гидравлический и мускульный вид переключения одновременно.

Пробуксовывает сцепление или нет, как определить

Ни одна поломка транспортного средства не происходит мгновенно.

Как правило, возникновению неисправности предшествуют изменения в работе мотора, на которые автовладелец обязательно должен обратить внимание. Игнорировать подобные изменения неразумно, а в некоторых случаях, даже опасно.

Транспортное средство ведет себя на дороге неадекватно. При разгоне сильно тупит.

Если выжимать сцепление на заглушенном транспортном средстве, слышен скрежет, а педаль с трудом передвигается.

При движении на высоких оборотах мотора слышен специфический гул, который прекращается, если выжать педаль сцепления.

После прогрева мотора и включения передачи, транспортное средство двигается рывками.

Чтобы проверить, исправно ли сцепление, следует:

Прогреть мотор, чтобы в результате загустевшего масла не возникало дополнительного сопротивления.

Ставим транспортное средство на ровную поверхность, чтобы не было значительных уклонов, и включаем стояночный тормоз (ручник).

При помощи педали управления дроссельной заслонкой, задаем следующие обороты мотора — 1500-1700 об/мин.

До упора выжимаем педаль управления сцеплением и включаем первую передачу.

Теперь плавно отпускаем сцепление.

Если после проведения данной процедуры, педаль не заглохнет, значит сцепление явно требует ремонта.

Буксует сцепление, причины буксовки

Существует ряд основных причин, по которым сцепление пробуксовывает:

Попадание масла на фрикционные вкладки через неплотные сальники.

Обломаны пружины диафрагмы с фиксированным выжимным подшипником.

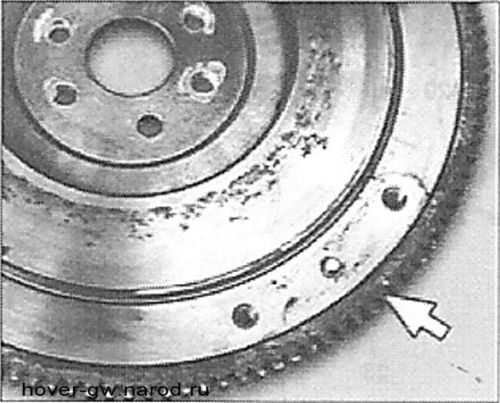

Деформирован ведущий диск, обычно, в результате неправильной сборки.

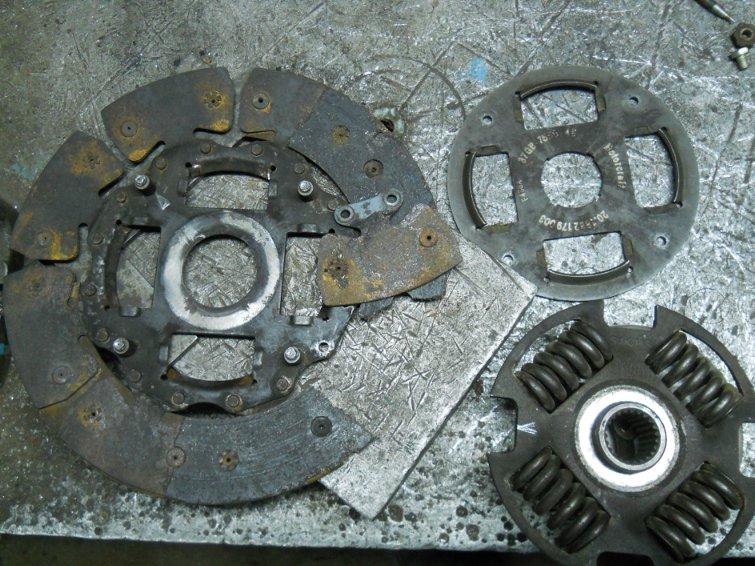

Механический износ ведомого фрикционного диска под влиянием времени либо в результате неправильного применения режимов движения транспортного средства.

Полное отсутствие или сокращение свободного движения выжимной педали включения сцепления.

Педаль сцепления, как отрегулировать педаль сцепления

Для регулировки педали сцепления, необходимо выполнить ряд следующих действий:

Открываем водительскую дверь, находим педаль сцепления, нажимаем ее до упора и замеряем расстояние до самой крайней точки педали.

Далее отпускаем педаль сцепления и снова замеряем расстояние до самой крайней точки педали.

Затем следует высчитать разницу между данными значениями. Полученный показатель должен составлять примерно 12.5-13.5 сантиметров. Максимальным ходом педали является значение не более 16 сантиметров. Если значение отличается от необходимого диапазона, нужно отрегулировать сцепление, то есть, свободный ход педали.

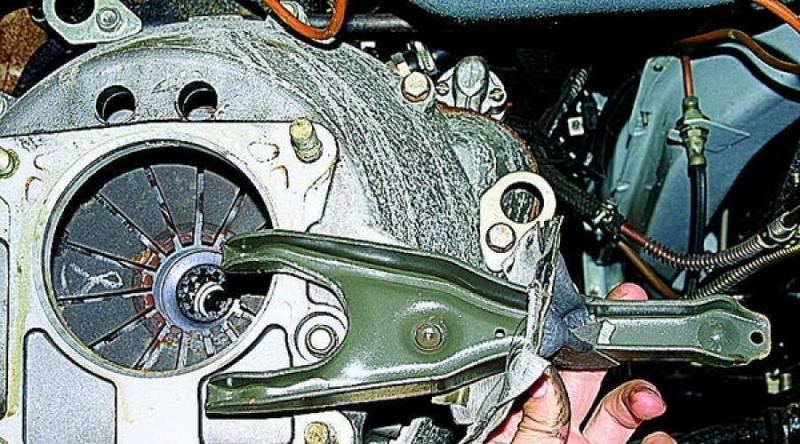

Открываем капот транспортного средства и на коробке передач ищем рычаг с тросом сцепления, что идет к педали. Возле рычага расположен железный шток, закрепленный двумя гайками и к которому идет трос.

После этого берем рожковые ключи и немного откручиваем данные гайки. Для легкого откручивания и смазки можно применить жидкую смазку WD40. Чтобы отрегулировать педаль сцепления, необходимо использовать гайку, что расположена поближе к педали. Если гайку накручивать к педали сцепления, ее свободный ход будет увеличиваться, и наоборот.

Теперь следует снова измерять с помощью линейки ход педали внутри транспортного средства.

После того, как нужный ход педали выставлен, закручиваем до упора вторую, контрольную гайку, чтобы зафиксировать регулировку.

На конечном этапе, необходимо произвести контрольный замер и проверить педаль сцепления. При нажатии на данную педаль не должно быть лишних трений и звуков, педаль должна легко нажиматься. Во время езды не должно быть пробуксовок и запаха гари в салоне.

Фрикционные накладки, как поменять фрикционные накладки если они износились

Если накладки ведомого диска износились, свободный ход педали существенно уменьшается, а, значит, сцепление может пробуксовывать. В этом случае нужно произвести замену фрикционных накладок, если они прогорели в отдельных местах или на их поверхности появились трещины.

Масло на накладках, как удалить масло с накладок

Данная проблема происходит в результате ряда причин:

Если герметичность гидравлического привода нарушена.

В результате избытка смазки на коленчатом вале или на валу коробки передач.

При повреждении уплотнителя коробки передач либо мотора.

Если ход педали нормальный, однако сцепление все же пробуксовывает, то, по всей видимости, на накладки попало масло. Следует произвести демонтаж сцепления и обратить внимание на ведомый диск с накладками. Как правило, на накладки и диск масло проникает в результате его излишка в коробке передач, а также, в результате загрязнения дренажного зазора маховика.

Чтобы извлечь с накладок масло, необходимо их хорошо промыть при помощи бензина или керосина, после чего детали следует протереть насухо и зачистить наждачной бумагой.

Нажимные пружины потеряли эластичность, действия водителя

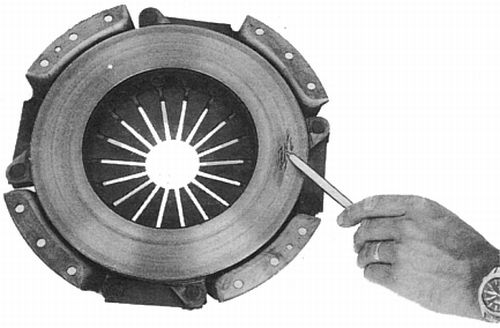

Под влиянием времени нажимные пружины способны терять свою эластичность. В этом случае они создают на диск недостаточное давление и сцепление пробуксовывает. Состояние данных пружин необходимо проверить на СТО — проверить их самостоятельно невозможно, так как для проверки требуется определенное оборудование. Если пружины ослабли, следует произвести их замену.

Советы профессионалов

Решать проблему с пробуксовкой сцепления необходимо незамедлительно. В противном случае, при езде по сложному дорожному покрытию существует значительный риск поломки мотора.

• Лучшая тормозная жидкость, принцип выбора
• Машина не заводится в мороз, причины, как устранить, полезные советы
• Медкомиссия на водительское удостоверение 2019
• Разрядка аккумулятора, как предотвратить разрядку аккумуляторной батареи автомобиля
• Потеет фара изнутри, что делать
• Трещины и сколы на лобовом стекле, ремонт лобового стекла своими руками
• Отопитель ваз 2107. Плохо греет печка ваз 2107: как отремонтировать печку на ВАЗ 2107
• Незамерзайка, что это такое и как правильно её выбрать
• Замена тормозной жидкости, как правильно произвести замену тормозной жидкости своими руками
• Подогрев сидений автомобиля, накидки с подогревом на сиденье автомобиля, отзывы пользователей
• Как заменить лампочку в автомобиле
• Масло в коробке передач, почему пенится масло
• Как правильно произвести полировку кузова автомобиля своими руками
• Выбираем легкосплавные диски, положительные стороны легкосплавных и кованых колесных дисков.
• Как поменять фильтр на автомобиле своими руками
• Атермальная тонировка пленкой «Хамелеон», что это такое, как правильно выбрать пленку
• Преимущества и недостатки штампованных металлических дисков по сравнению с литыми, полезные советы
• Жесты и световые сигналы водителями
• Тюнинг Ваз 2114: доработка ваз 2114, обо всем понемногу
• Если машина застряла в снегу что делать, как выехать, советы профессионала
• Застряла машина в снегу как вытащить, как выехать если застрял в снегу, полезные советы
• Дроссельная заслонка, чистка дроссельной заслонки своими руками
• Lada Vesta официальные версии. Преимущества и недостатки Lada Vesta
• Как отремонтировать моторедуктор печки ВАЗ 2110
• Блок управления печкой Калина: устройство, ремонт и замена блока управления печки Калина
• Что такое пневмотестер, как оценить его показания?
• Масляный насос ВАЗ 2107, ремонт и замена масляного насоса своими рукам
• Автолампы: светодиодные, галогенные, лед лампы Как подобрать лампы в автомобиле
• Причины утечки антифриза: неисправна система охлаждения, радиатор охлаждения, радиатор печки, неисправности в соединениях, антифриз в моторном масле.
• Как сфотографировать автомобиль для продажи, полезные советы
• Как выбрать автосервис (и при этом сэкономить), полезные советы
• Как завести машину зимой, полезные советы
• Что может стучать в автомобиле? Как определить причину стука?
• Как провести диагностику автомобиля своими руками
• Автономный предпусковой подогреватель, автономный подогреватель с дистанционным или программируемым запуском
• Замена сайлентблока рычага передней подвески, как заменить сайлентблоки передней подвески своими руками?
• Датчик холостого хода неисправности ВАЗ Признаки неисправности датчика холостого хода ВАЗ 2110, 2107, 2109. Замена датчика холостого хода своими руками
• Надо ли прогревать двигатель?
• Как самому почистить дроссельную заслонку?
• ВАЗ инжектор плохо заводится в мороз, что делать

Что делать, если буксует сцепление: причины неисправности, диагностика, ремонт

Сцепление в автомобиле необходимо, чтобы включать и выключать крутящий момент, путем соединения маховика двигателя с первичным валом коробки передач во время старта с места или переключения на повышенную передачу.

Сцепление, как и любой другой элемент автомобиля, может со временем выйти из строя. Чаще всего это проявляется пробуксовкой сцепления, что прямо сказывается на динамических характеристиках автомобиля.

Обратите внимание

Если буксует сцепление, снизится динамика машины и ухудшится тяга, а со временем могут возникнуть проблемы с коробкой передач.

Чтобы этого не допустить, следует знать, почему буксует сцепление и что делать в такой ситуации.

Как проявляются неисправности сцепления

Проблема со сцеплением не возникает за час, минуту или пару дней.

Поскольку она, в большинстве случаев, связана с механическим износом агрегатов, водитель за некоторое время до возникновения неисправности может ее диагностировать по «поведению» машины.

При следующих симптомах водителю следует насторожиться и провести диагностику сцепления машины, чтобы избежать серьезных проблем:

• При работе сцепления появились посторонние звуки, которые могут проявляться стуками во время выжима или отжима педали сцепления. Если на выжатом сцеплении шум прекращается, можно говорить о проблемах с выжимным подшипником механизма;
• Вибрация педали сцепления. При изменении ощущений от работы педали сцепления, следует обращаться на диагностику. Наиболее частой проблемой является вибрация педали, но также возможны ее провалы или тугость нажатия;
• Запах гари от сцепления. Чаще всего «горит сцепление» из-за неправильной работы с ним водителя, который резко вводит в зацепление маховик двигателя с первичным валом коробки при переключении передач.

В рекомендациях по техническому обслуживанию автомобилей производители указывают, через сколько километров требуется производить замену элементов сцепления, например, ведомого диска.

К чему приводит пробуксовка сцепления

Пробуксовка сцепления – это одна из самых распространенных проблем, которая возникает с механизмом. Ее можно диагностировать по следующим признакам:

• Машина серьезно потеряла в динамике и тяге, например, двигатель стал с трудом преодолевать подъемы;
• Автомобиль медленно набирает скорость;
• В салоне чувствует запах горелой резины.

Если вовремя не провести диагностику сцепления при описанных выше симптомах, проблема может привести к повреждениям маховика двигателя или первичного вала коробки.

Как узнать, буксует сцепление или нет

Пробуксовку сцепления водитель может определить самостоятельно, если первичных признаков неисправности ему кажется недостаточно. Чтобы определить буксует ли сцепление, необходимо:

Завести мотор;

Поставить автомобиль на ручник;

Включить первую передачу и начать трогаться с места – постепенно нажимая на педаль акселератора и отпуская педаль сцепления.

Если двигатель заглох, у автомобиля нет проблемы с пробуксовкой сцепления. Если же мотор не заглох, неисправность присутствует, и сцепление действительно буксует.

Почему буксует сцепление

Не всегда при пробуксовке сцепления требуется дорогостоящий ремонт. В некоторых ситуациях достаточно выполнить простые работы, с которыми водитель способен справиться самостоятельно, чтобы агрегат вновь выполнял свои функции без нареканий. Самое важное – это правильно определить, почему буксует сцепление, и выбрать верную стратегию ремонта.

Изношены фрикционы

Необходимо действовать в зависимости от того, насколько большой износ фрикционов. Если между рабочими агрегатами и заклепками расстояние менее 0,2 миллиметров, исправить ситуацию можно при помощи регулировки свободного хода педали сцепления. Если износ больше, необходимо выполнить замену ведомого диска вместе с накладками.

Масло на фрикционных накладках

Возможна ситуация, когда на накладки попало масло из-за критического его количества в коробке передач или проблем с дренажем маховика. В такой ситуации достаточно будет почистить и просушить накладки от излишков масла. Для этого их необходимо протереть керосином, после чего вытереть тряпкой (без ворса) и зачистить наждачной бумагой.

Разбухшие резиновые детали гидропривода

Одной из распространенных проблем, которая приводит к пробуксовке сцепления, является разбухание резиновых деталей гидропривода. Чтобы исправить ситуацию необходимо:

Снять рабочий и главные цилиндры;

При помощи жидкости на спиртовой основе промыть систему;

Заменить новыми резиновые детали гидропривода, которые выглядят разбухшими;

Прочистить компенсаторные отверстия.

Когда работы будут выполнены, потребуется заменить тормозную жидкость и прокачать тормоза.

Проблема с эластичностью нажимных пружин

Данная неисправность актуальна для старых автомобилей, возрастом более 10 лет. Со временем может снижаться эластичность нажимных пружин, вследствие чего давление на ведомый диск не будет достаточным, что приведет к пробуксовке сцепления. Проверить пружины можно, если снять диск сцепления. При обнаружении проблем пружины потребуется заменить.

Обратите внимание: В некоторых ситуациях на старых машинах рекомендуется проводить полную замену сцепления при потере эластичности пружинами.

(418

Почему буксует сцепление автомобиля: основные причины и ремонт

Сцепление в устройстве автомобиля является важнейшим узлом, так как данный механизм передает крутящий момент от двигателя на трансмиссию, фактически, связывая указанные агрегаты между собой. Также сцепление позволяет разъединить мотор и коробку в момент переключения передачи.

С учетом того, что данный узел подвержен большим нагрузкам, часто в процессе эксплуатации водитель сталкивается с тем, что буксует сцепление. Неисправность обычно возникает по причине износа фрикционных накладок диска сцепления, а также износа или поломок других элементов.

Как правило, пробуксовка сцепления проявляется таким образом, что машина не разгоняется, ухудшается тяга и наблюдается потеря мощности, появляются вибрации и т.д. Далее мы рассмотрим, как определить, что сцепление буксует, причины пробуксовок и способы ремонта.

Пробуксовка сцепления: на что обратить внимание

Итак, как уже было сказано выше, сцепление позволяет передавать и прерывать подачу крутящего момента  от маховика двигателя на первичный вал коробки. При этом ресурс данного механизма ограничен.

Первыми признаками износа сцепления и его пробуксовки является потеря динамики автомобиля. Например, водитель включает передачу при старте с места, отпускает сцепление и жмет на газ.

В момент, когда сцепление включается (схватывает), вместо уверенной передачи момента на колеса и активного разгона, тяга может быть слабой (например, машина «не тянет» на подъемах), также в области сцепления иногда появляются вибрации.

Если газовать сильно, в салоне можно почувствовать характерный  неприятный запах горелого сцепления (аналогично тому, когда водитель подпаливает сцепление во время пробуксовок  колес в грязи, снегу или на льду). Единственная разница, что сцепление подпаливается, однако колеса при этом не буксуют.

В дальнейшем изношенное сцепление приводит к тому, что кроме потери тяги возникают трудности с переключением передач. Параллельно во время работы сцепления (как при включении, так и при выключении) могут появляться посторонние звуки (хруст, стуки, скрежет, скрипы и т.д.).

При этом в момент, когда педаль сцепления выжата и шумы исчезают, это часто указывает на неполадки выжимного подшипника. Также водитель может ощущать и вибрацию на педали сцепления, педаль сцепления может проваливаться в пол или же, наоборот, нажиматься с большим усилием.

Так или иначе, но появление таких признаков (как отдельных, так и в комплексе), говорит о проблемах с данным узлом. Запах гари сцепления, особенно если водитель не резко бросает педаль, указывает, что  диски сцепления «буксуют» вместо того, чтобы уверенно входить в зацепление и передавать момент на коробку передач.

В подобной ситуации потребуется, как минимум, замена ведомого диска сцепления. При этом важно своевременно провести диагностику сцепления, так как существуют риски повредить маховик двигателя или первичный вал КПП.

Если буксует сцепление: как проверить и что делать водителю

Чтобы провести проверку на предмет того, буксует сцепление или нет (особенно если признаки только первичные или проблема плавающая), не обязательно сразу ехать на СТО. Проверить сцепление на пробуксовку можно своими силами:

• сначала потребуется завести двигатель, далее нужно хорошо затянуть ручник (стояночный тормоз);
• теперь следует включить первую скорость и начать медленно трогаться (ручник не опускается);
• при старте нужно слегка нажимать на педаль газа и плавно отпускать сцепление, выполняя действия параллельно;
• после того, как сцепление «схватится», мотор в норме должен заглохнуть (это говорит о том, что сцепление не буксует, нагрузка на ДВС растет, но мотор не «вытягивает» и глохнет).
• Если этого не произошло, то есть двигатель продолжает работать, тогда очевидны признаки пробуксовки сцепления.

Допустим, водитель обнаружил, что буксует сцепление. Опять же, не во всех случаях нужно сразу обращаться к специалистам или менять комплект сцепления, то есть выполнять сложный и дорогой ремонт. Не всегда, но часто решить проблему пробуксовки сцепления можно своими руками в условиях обычного гаража. Главное, знать, почему сцепление буксует.

• Чаще всего пробуксовки возникают в результате того, что изнашиваются (стираются) фрикционные накладки. Все буде зависеть от того, какова степень их износа.

Если между рабочими поверхностями расстояние находится на отметке 0.2 миллиметра, можно выполнить регулировку свободного хода педали сцепления. Если же износ  окажется большим, тогда ведомый диск с накладками нужно менять.

• Еще одной причиной, по которой сцепление буксует, является масло на фрикционных накладках. В случае, когда на накладки попало масло, накладки нужно очистить и высушить.

Для очистки достаточно протирки керосином, после чего накладки также протираются сухой чистой ветошью и слегка зачищаются наждачной бумагой с мелким зерном.

• Следующей в списке причиной пробуксовок сцепления могут оказаться элементы и детали гидропривода, изготовленные из резины. Фактически, такие детали разбухают, в результате чего гидропривод не способен нормально работать и сцепление буксует.

Для решения проблемы потребуется снять главный цилиндр сцепления, а также рабочий цилиндр сцепления. Далее  жидкостью на основе спирта промывается вся система, резиновые детали меняются на новые. Параллельно следует осуществить промывку компенсаторных отверстий.

Завершающим этапом становится  замена тормозной жидкости, после чего прокачивается тормозная система и дополнительно выполняется прокачка сцепления.

• Также специалисты выделяют потерю эластичности нажимных пружин. Если машина с пробегом и возраст ТС превышает десятилетнюю отметку, при этом общий износ сцепления может быть незначительным, даже в этом случае эластичность нажимных пружин ухудшается.

В результате давление этих пружин оказывается слабее, чем нужно, пружины не давят на ведомый диск в полной мере, сцепление буксует. Чтобы провести проверку пружин, нужно снимать диск сцепления. Как правило, если дело доходить до снятия сцепления, а пробег у автомобиля больше 70 тыс. км, отдельно рекомендуется  сразу менять механизм полностью, то есть устанавливать новый комплект.

Причем, делается это независимо от состояния уже установленного сцепления. Причина — средний срок службы сцепления составляет около 80-100 тыс. км., то есть оставлять старое сцепление или менять отдельные детали (только выжимной подшипник, ведомый диск или корзину) попросту нецелесообразно.

Дело в том, что уже через 10-20 тыс. км. потребуется заново снимать сцепление по причине неизбежного износа тех элементов, которые не были заменены ранее. С учетом того, что сама процедура замены сцепления трудоемкая, лучше сразу менять весь механизм комплектом.

Подведем итоги

Как видно, с проблемой, когда буксует сцепление, рано или поздно может столкнуться каждый автовладелец. Дело в том, что сам механизм сцепления представляет собой узел с ограниченным соком службы (обычно, 80-100 тыс. км.), а в тяжелых условиях отдельные элементы (например, ведомый диск или выжимной подшипник) могут выйти из строя намного быстрее.

По этой причине при появлении первых признаков пробуксовок сцепления рекомендуется сначала исключить внешние факторы (например, попадание масла), а затем переходить к разборке и дефектовке, после чего оптимально заменить весь комплект сцепления целиком, подобрав оптимальный вариант из представленных на рынке (сцепление Valeo, Sachs, Kraft и т.д.).

Признаки неисправности сцепления

Регулярное использование автомобиля рано или поздно приводит к рабочим сбоям отдельных его систем, причиной чего часто являются неисправности двигателя, ходовой части или любого другого механизма. Проблемы со сцеплением также не могут остаться без внимания автовладельца, ведь появление даже малейших сбоев в работе данного узла уже «чувствуется».

Для того чтоб обнаружить проблему как можно раньше, следует регулярно проводить визуальный осмотр всех элементов автомобильного сцепления, ну и конечно, не забывать прислушиваться к работе машины. В данной статье мы расскажем, на что стоит обращать свое внимание в первую очередь и как самостоятельно бороться с появившимися неполадками системы сцепления.

1. Что такое сцепление?

Автомобильное сцепление можно назвать «выключателем крутящего момента», главное предназначение которого заключается в плавном присоединении маховика мотора к первичному валу КПП в момент начала движения и при переключении передач. Кроме того, сцепление обладает одной очень важной функцией: в ситуации резкого торможения оно защищает трансмиссию от механической перегрузки, а как результат – и от дорогостоящих ремонтных работ.

На сегодняшний день, можно выделить несколько видов сцепления. Так, например, учитывая количество ведомых дисков, все такие механизмы разделяют на две группы: однодисковые и многодисковые, причем наиболее распространенным вариантом есть однодисковое сцепление.

Исходя из рабочей среды сцепления, можно выделить два его вида: «сухой» и «влажный». В наше время особой популярностью среди автопроизводителей пользуется «сухое» сцепление, для работы которого, в отличие от «влажного» вида, не требуется специальная масляная ванна.

По приводу в действие механизма, сцепление может быть гидравлическим, механическим, электрическим или комбинированным, а с точки зрения особенностей конструкции, оно различается способом нажатия на прижимной диск и может иметь круговое расположение пружин или обладать центральной диафрагмой.

Составляющими элементами системы сцепления являются: сам диск сцепления (его называют «ведомым»), нажимной диск, выжимной подшипник и вилка его привода, система привода и выключатель сцепления (педаль выключения).

Важно

Что касается принципа работы автомобильного сцепления, то в однодисковом варианте он сводится к плотному сжатию рабочих поверхностей маховика, накладок диска и прижимной поверхности «корзины». В процессе работы, когда на прижимной диск «корзины» воздействуют выжимные пружины, то он вынужден плотно прилегать к диску сцепления, чем и прижимает последний к маховику.

Поскольку первичный вал заходит в шлицевую муфту, то крутящий момент от диска сцепления переходит и на него.

Когда водитель нажимает на педаль, в игру вступает система привода, и выжимной подшипник оказывает давление на выжимные пружины, благодаря чему рабочая поверхность «корзины» отдаляется от диска.

Диск «обретает свободу», и первичный вал КПП прекращает вращаться, несмотря на то, что силовой агрегат и не думает останавливаться.

В автомобилях, оборудованных двухдисковым сцеплением, имеется уже два диска и «корзина», обладающая двумя рабочими поверхностями. Между ними находятся ограничительные втулки и система, регулирующая синхронное нажатие, а сам процесс рассоединения маховика и первичного вала проходит так, как и в однодисковом сцеплении.

В автоматических КПП чаще всего устанавливают влажное многодисковое сцепление, хотя иногда встречаются коробки автомат и с сухим сцеплением. В таких устройствах выжим сцепления происходит не нажатием на соответствующую педаль (поскольку ее просто нет), а посредством сервопривода, который также известен как актуатор.

Нужно отметить, что и переключение передач выполняется при помощи указанных механизмов. Существует несколько вариантов актуаторов: электрический, представленный в виде шагового двигателя, и гидравлический, имеющий вид гидроцилиндра.

Процесс управления сервоприводами проводится посредством электронного блока (для электрических устройств) и гидравлического распределителя (для гидравлических моделей).

Коробки передач роботизированного типа имеют два сцепления, работающих попеременно: когда для переключения передачи (например, первой) выжимается первое сцепление, то второе ожидает команды переключения следующей передачи.

2. Признаки неисправности сцепления

Когда в работе сцепления возникают неполадки, это сказывается и на характере передвижения транспортного средства, что не может остаться незамеченным.

Так, наиболее типичными признаками неисправностей сцепления есть его неполное выключение (говорят, сцепление «ведет»); неполное включение (сцепление «буксует»); рабочие рывки; появление вибрации при включении сцепления или шум при его выключении.

Неполное выключение влечет за собой проблематичное включение передач на работающем моторе, а также шум, треск, скрежет и другие похожие звуки, сопровождающие переключение передач. Кроме того, свободный ход педали сцепления существенно увеличивается.

«Пробуксовка» сцепления характеризируется неприятным запахом горелых фрикционных накладок ведомого диска, общим перегревом силового агрегата, повышенным расходом горючего, а также недостаточной динамикой транспортного средства.
Каждый из приведенных показателей имеет свою причину, которую с легкостью можно обнаружить в ходе более детальной диагностики.

3. Наиболее частые причины появления неисправностей сцепления

Как правило, основная причина поломки сцепления кроется в неправильной эксплуатации транспортного средства. К примеру, если машина застряла в снежном сугробе, а Вы продолжаете усиленно газовать, пытаясь освободиться, или Вам просто нравится стартовать с пробуксовкой, имейте ввиду – всё это значительно сокращает ресурс узла сцепления.

Помимо самого диска сцепления, из строя может выйти и выжимной подшипник, который служит для плавного включения/выключения сцепления. Зачастую, перед «смертью» данной детали, водитель может услышать характерный визг, свидетельствующий о том, что подшипник стоит срочно заменить.

Причинами рабочего отказа сцепления также могут быть неполадки в механизме его привода, представленные в виде обрыва или заедания троса, поломки рычажной системы, утечки жидкости из гидропривода (если у Вас гидравлическое сцепление) или других аналогичных неисправностей.
Давайте рассмотрим возможные причины более детально, определив их отношение к конкретному признаку.

Совет

Неполное выключение сцепления, когда оно «ведет», совсем не включаются или тяжело включаются передачи переднего хода, а включение передачи заднего хода сопровождается треском, может быть результатом следующих причин:

1) Неправильно установлен зазор;

2) Ведомый диск поврежден или деформирован;

3) Износилась пружина диафрагмы;

4) Сломался, заедает или поврежден трос (либо рычажная передача);

5) В случае с гидравлической системой, возможна утечка жидкости;

6) Повреждена манжета поршня, находящаяся в рабочем цилиндре;

7) Наблюдается малый ход педали;

8) Направляющая втулка подшипника нуждается в дополнительной смазке;

9) Периодически заскакивает ступица ведомого диска, расположенная на шлицах первичного вала;

10) Рычаги нажимного диска отрегулированы по-разному.

Неполное включение сцепления (машина «буксует», четко ощущается запах горелых фрикционных накладок, заметен замедленный разгон, потеря скорости движения и замедленное преодоление подъемов), как правило, наблюдается в следующих случаях:

1) Не приработан ведомый диск сцепления;

2) Ослабла или повреждена пружина диафрагмы;

3) Износилась сопрягаемая поверхность маховика;

4) Заедает трос сцепления;

5) Ослабли нажимные пружины;

6) Замаслились фрикционные накладки ведомого диска;

7) Чрезмерно износились элементы узла;

8) Засорение или перекрытие компенсационного отверстия главного цилиндра, вызванное набуханием манжеты.

Если при включении сцепления наблюдается вибрация, то, скорее всего:

– неплотно закреплены двигатель и коробка передач;

– изношены шлицы, расположенные на первичном валу КПП;

– изношен нажимной диск, маховик или диафрагменная пружина;

– покоробились накладки сцепления;

– разболтались заклепки накладок;

– заедает ступица ведомого диска на шлицах первичного вала или пластичные пружины ведомого диска потеряли упругость.

Также, причиной вибрации может быть неодинаковая регулировка рычагов нажимного диска.
Вибрации и шумы, идущие из трансмиссии, зачастую являются следствием неправильной установки свободного хода педали; повреждением ведомого диска или усталостью его пружин; поломкой, либо сильным износом элементов демпферного устройства указанного диска.

Основными причинами, вызывающими характерное повышение шума при выключении сцепления, есть износ или любой другой дефект выжимного подшипника; повреждение штифтов его диафрагмы, либо сильная «усталость» переднего подшипника первичного вала КПП.

Повышенный уровень шума при включении сцепления обусловливается выходом из строя пружин демпфера или снижением их упругости, снижением упругости оттяжной пружины вилки выключения сцепления (либо ее соскакиванием) или поломкой пластин, которые соединяют нажимной диск с кожухом.

Если при выключении зажигания педаль сцепления остается прижатой к полу, значит, заедает привод или выжимной подшипник, а скрип при нажатии на педаль сцепления в ситуации неработающего мотора свидетельствует об отсутствии смазки или износе втулки оси педали.

Бывает, что выключить сцепление можно только при резком нажатии на педаль, а плавное воздействие легко доводит ее до самого упора в пол, так и не включая сцепление. Причин этому может быть несколько:

1) Зеркала главного цилиндра износились либо сильно загрязнились;

2) Наблюдается существенный износ манжеты поршня главного цилиндра;

3) Низкий уровень жидкости в бачке главного цилиндра выключения сцепления;

4) Соединение трубопровода с главным и рабочим цилиндрами недостаточно герметично, вследствие чего наблюдается подтекание жидкости.

Когда в работе сцепления присутствуют рывки, то причину стоит искать в заедании ступицы ведомого диска, замасливании его фрикционных накладок (или же загрязнении маховика и нажимного диска), заедании механизма привода выключения сцепления, а также в повышенном износе фрикционных накладок или ослаблении их заклепок.

4. Самостоятельная диагностика неисправностей сцепления

Когда машина разгоняется или, наоборот, снижает скорость, для переключения шестерней коробки передач коленвалу приходится каждый раз разобщаться и снова соприкасаться с силовой передачей автомобиля. Поскольку это случается очень часто, то со временем признаки износа сцепления начинают проявляться в поведении транспортного средства в процессе его передвижения по дороге.

Как мы уже выяснили ранее, все неисправности сцепления можно разделить на несколько групп, среди которых наиболее частыми являются неисправности связанные с неполным включением сцепления (когда говорят, что оно «ведет») и с полным включением (сцепление «буксует»).

Опытные автовладельцы умеют проверять сцепление на неполное выключение. В принципе, ничего сложного в этом нет, и если при малых оборотах, с нажатой до конца педалью, первая передача легко включается, без заеданий и постороннего шума – значит, выключение происходит полностью. Появление шума шестерен и затруднение включения свидетельствуют о том, что сцепление «ведет».

Обратите внимание

Если в процессе движения Вы начинаете слышать запах гари, а на подъеме авто заметно замедляется, да и вообще начало плохо набирать скорость – тут даже диагностика не нужна, так как пробуксовка «налицо». Это значит, что при выключенном сцеплении ведущий и ведомый диски смыкаются недостаточно плотно.

Самый простой (но достаточно надежный) способ самостоятельной диагностики сцепления на автомобилях с ручной механической коробкой передач предусматривает выполнение следующих действий:

Для начала необходимо прогреть мотор, чтобы загустевшее масло не оказывало дополнительного сопротивления; затем нужно поставить машину на стояночный тормоз (желательно на ровной местности, без серьезных уклонов); дальше, используя педаль «газа», следует довести обороты двигателя до значения 1500-1700. Теперь до упора выжимаем педаль сцепления и «забиваем» первую передачу, после чего педаль плавно отпускается.

Если после того, как Вы полностью убрали ногу с педали «сцепления», автомобильный двигатель не заглох, или заглох только спустя некоторое время – это значит, что сцепление однозначно требует ремонтного вмешательства.

5. Что делать с неисправным сцеплением?

При появлении поломки следует как можно раньше узнать об этом, что поможет предотвратить более серьезные последствия путем своевременного устранения неисправностей, желательно в кратчайшие сроки.

Если отказало сцепление, одной из возможных причин данного явления может быть неисправный ведомый диск. Устранить такую неполадку и произвести ремонт сцепления поможет его демонтаж и тщательный осмотр на предмет повреждений, деформаций или дефектов. Если таковы имеются, то поврежденную деталь следует заменить новым элементом.

Если проблема кроется в утечке, появившейся в гидравлической системе сцепления, в первую очередь следует проверить все трубопроводы, а также главный и рабочий цилиндры. Кроме того, нередко источником проблемы есть воздух, попавший в гидравлическую систему сцепления, и если это действительно так, то все, что нужно, – просто удалить его.

Обратите внимание! Прежде чем разбирать силовой агрегат и проверять механизм сцепления на предмет износа его составляющих частей, следует убедиться в достаточном свободном ходе педали.

Для этого при помощи линейки замерьте свободный ход упорной площадки педали, достающей до центра упорной площадки для ноги водителя (к примеру, для некоторых моделей наиболее распространенных отечественных ВАЗов, свободный ход должен составлять от 20 до 30 миллиметров).

Если Вы точно не знаете, каким должно быть указанное расстояние конкретно для Вашего автомобиля, то этот момент можно уточнить либо в сервисной книге транспортного средства, либо на сайте его производителя.

После того как Вы убедитесь, что свободный ход находится в норме, желательно обратиться к специалистам ближайшей станции технического обслуживания, так как при недостатке опыта в плане разборки и регулировки сцепления, существует серьезная вероятности нанести ему вред.

При самостоятельном ремонте (если Вы все же решили рискнуть), нужно аккуратно разобрать «корзину» сцепления и внимательно осмотреть все диски, уделяя особое внимание степени износа деталей, состоянию пружин и наличию масла.

В отдельном порядке следует осмотреть выжимной подшипник, ведь множество проблем связано именно с ним.

Неисправности сцепления: буксует, скрипит, проскальзывает

Любой, даже самый совершенный узел двигателя современного автомобиля имеет ограниченный ресурс работы. И определяется он не километражем пробега, а количеством циклов включения-выключения. Например, однажды включенный электрический выключатель прослужит больше ста лет. Если включать – выключать его каждые пару минут, вряд ли прослужит более пары недель.

Признаки неисправностей

Сцепление и коробка передач обычного современного автомобиля больше других узлов трансмиссии работает в периодическом режиме. Практически все наставления по автомобильному делу требуют ревизии устройства после 40-50 тыс.

км эксплуатации, при этом ресурс узла признается на уровне 100 тыс. км. У грамотного водителя сцепление может прожить и дольше, у любителя гоночных заездов – проживет не более 20 тыс.

В условиях городского движения и регулярного переключения передач стоит обратить внимание на работу и возможные основные неисправности сцепления уже через 10-15 тыс. км.

Важно

Если вовремя диагностировать признаки неисправности сцепления, есть шанс исправить положение, а при должном внимании и регулировках узел прослужит еще не один десяток тысяч километров.

На что обращаем внимание в первую очередь:

• на четкость и точность включения любых передач КПП в движении в любой последовательности;
• на поведение и реакцию педали, работу привода выключения;
• на «отзывчивость» автомобиля на работу педалью газа в момент старта, когда педаль сцепления полностью отпущена.

Первые признаки неисправности сцепления появляются, если нужная передача не включается с первого перемещения ручки или нарушена четкость «схватывания». Иногда приходится выжимать педаль выключения дважды или с повышенным усилием.

Работа педали и механизма гидропривода

Неисправность работы механизма выключения сцепления приведет к тому, что при выжатом сцеплении не будет включаться передача. Первым делом стоит проверить ход штока привода при нажатии педали выключения сцепления.

Сделать это можно только с помощником. Поручите ему несколько раз выжать педаль и измерьте перемещение вилки выключения сцепления. Если величина хода не соответствует нормальной величине – отрегулируйте свободный ход педали.

В ряде случаев из-за наличия воды в тормозной жидкости или низкого качества самой гидравлики на внутренней поверхности цилиндра привода может развиваться коррозия, результатом которой становится катастрофическое истирание резинового манжета, неисправность и потеря способности выжимать вилку выключения сцепления.

Слабое сопротивление педали, требующее глубокого и сильного нажатия, говорит о наличии в системе привода неисправности, связанной с наличием пузырьков воздуха в жидкости, или манжет полностью разрушен. Для установления причин неисправности следует демонтировать привод и провести его разборку.

Лучше заменить исправным, после чего прокачать привод гидравлической жидкостью для удаления воздуха.

Неисправности сцепления и способы их устранения

В цепи механизма выключения сцепления, кроме гидропривода, установлено передаточное звено, состоящее из вилки выключения сцепления и выжимного подшипника, непосредственно передающего усилие на диафрагменную пружину.

Неисправность узла из-за деформации или поломки вилки тоже достаточно часто встречается, особенно на немолодых машинах. Для ее замены и диагностики потребуется снять корзину сцепления, проверить вилку и выжимной подшипник.

В случае, когда педаль сцепления не была отпущена до конца, можно двигаться на первой передаче очень медленно и мягко, без рывков. Тогда выжимной подшипник не дает диафрагменной пружине полноценно прижать ведомый диск к поверхности маховика, и он проскальзывает, сильно изнашивая фрикционные накладки и сам маховик.

В результате получаете три проблемы:

Перегретый или изношенный выжимной подшипник. Первыми признаками неисправности выжимного подшипника сцепления будут высокий металлический звук, и даже скрежет металла.

Неравномерно изношенный ведомый диск и появление выработки на поверхности маховика. Как результат – возможное проскальзывание деталей при резком увеличении нагрузки или при движении на перегруженном автомобиле.

Частичное расшатывание крепления лепестков диафрагменной пружины и, как следствие, снижение ее упругости.

Нередко встречается мнение, что зимой можно пренебречь признаками неисправности выжимного подшипника, видимо, в надежде, что низкая температура воздуха не позволит ему разогреться до полного заклинивания. Практика показывает: чем быстрее замените перегретый подшипник, тем больше шансов спасти ведущий диск и диафрагменную пружину от неисправности или разрушения.

Неисправности корзины сцепления вызваны деформацией и прогибом лепестков пружины, резкое снижение ее упругости приводит к ситуации, когда сцепление буксует. Из-за слабого прижатия сил трения, объединяющих маховик и фрикционные накладки под нагрузкой, уже недостаточно.

Совет

Ведомый диск начинает проворачиваться относительно маховика и сильно разогреваться. Сцепление «горит», точнее, горит смазка выжимного подшипника. Повторяется картина с недовключенным сцеплением.

Лечится подобная неисправность своевременным ремонтом или полной заменой корзины и выжимного подшипника.

Влияние неисправности сцепления на другие узлы трансмиссии

Пробуксовка или проскальзывание сцепления рано или поздно выведет из строя корзину сцепления или ведомый диск с фрикционными накладками.

Квалифицированный автослесарь сможет за полчаса переклепать накладки диска, заменить треснувшую компенсационную пружину.

При наличии оборудования и навыков – отремонтировать неисправность диафрагменной пружины, хотя это сложнее и дороже. Большинство узлов сцепления можно восстановить и отремонтировать.

Хуже другое – неисправное сцепление автоматически влечет выход из строя синхронизаторов и частично шестерней основных пар механической коробки передач. Ее ремонт значительно сложнее и дороже.

Неисправность вилки включения

Среди ряда факторов, влияющих на работу сцепления, есть несколько неисправностей, которые легко предвидеть, следовательно, устранить причины возможного их появления.

Зачастую после пробега более 50 тыс. км появляется неисправность, требующая замены накладок «ферридо» на ведомом диске. Иногда вместо накладок меняют диск целиком, страхуясь от проблем с деформациями старого диска.

После замены и окончательной сборки практически всегда возникает ситуация, когда после установки нового диска сцепления не включаются передачи. Для устранения необходимо отрегулировать и увеличить ход штока гидропривода на величину толщины новых накладок ведомого диска.

Обратите внимание

Кроме того, после замены диска и регулировки хода штока, стоит проверить величину свободного хода педали выключения трансмиссии и отрегулировать ее вновь.

Второй распространенной неисправностью, особенно у пожилых моторов и трансмиссий, является замасливание рабочей поверхности накладок ведомого диска из-за попадания на «ферридо» моторного или трансмиссионного масла.

Причиной неисправности являются «деревянные», потерявшие эластичность сальники коленвала или первичного вала КПП. При замене ведомого диска стоит проверить сальник коробки переключения передач, чаще всего он грешит утечкой масла. Виновника неисправности можно легко установить по масляным следам протечек.

Замасленную поверхность накладок моют чистым бензином и уайт-спиритом, тщательно сушат в проветриваемом помещении.

Маховик с признаками неравномерной выработки чаще всего шлифуют или протачивают на токарном станке на величину износа, контролируя остаточную толщину тела детали.

Неисправность деформированной вилки можно исправить горячей рихтовкой, а лучше заменить новой, равно как и выжимной подшипник. Признаком неисправности перегретого подшипника являются темные вороненые разводы на внешней обойме муфты.

Перед сборкой все шлицевые соединения смазываются консистентной тугоплавкой смазкой. При наличии любых задиров на поверхности, трещин, смятия шлицов ведомого диска или первичного вала коробки, обе детали подлежат обязательной замене.

Интересное о выжимном подшипнике на видео:

Почему буксует сцепление? Причины и способы устранения

Пробуксовка сцепления может стать причиной возникновения проблем, связанных с ухудшением тяги автомобиля и динамики во время разгона. Причин, по которым буксует сцепление, может быть несколько:

Изношенные фрикционные накладки.

Маленький свободный ход педали сцепления.

Масло, которое попало на фрикционные накладки.

Потеря эластичности нажимных пружин (усталость метала) и т. д.

Если вы во врем движения почувствовали неприятный запах похожий на запах подгоревшей резины, при этом ваш автомобиль стал медленно набирать скорость, а на подъемах и вовсе не тянет, вероятнее всего сцепление вашего автомобиля не включается полностью или проще говоря — “умирает”.

Как проверить буксует сцепление или нет?

Чтобы подтвердить или опровергнуть пробуксовку сделайте следующее:

При рабочем двигателе потяните рукоятку тормозной системы до конца.

Включите передачу, затем плавно нажимая на педаль газа, медленно отпускайте сцепление.

Двигатель должен заглохнуть, это будет означать, что у вас все в порядке, если же нет и мотор по-прежнему работает — у вас буксует сцепление. В этом случае проверьте насколько легко ходит педаль сцепления, если ее движение ограничено, то попробуйте настроить ее и проверить не исчезла ли проблема.

• Если сцепление буксует по причине изношенных фрикционов, необходимо узнать насколько велик износ.
• Если вам повезло и он небольшой, пробуксовку можно устранить при помощи настройки свободного хода педали.
• Если же износ фрикционных накладок слишком большой (когда между заклепками и рабочими элементами расстояние более 0,2 мм), нужно заменить ведомый диск вместе с накладками.

Случается также, что накладки замаслились из-за избытка масла в коробке передач или забитых дренажных отверстий маховика.

В таком случае решение данной проблемы сводится к обычной промывке накладок керосином, по завершению все тщательно вытирается и зашкуривается “наждачкой”.

Иногда “сцепа” буксует по причине разбухших резиновых деталей гидропривода сцепления, чтобы проверить это необходимо сделать вот что:

Снимите главный и рабочий цилиндры.

Разберите и промойте систему спиртом.

Разбухшие детали замените новыми.

Прочистка компенсаторных отверстий также не помешает.

В конце работы залейте тормозную жидкость и прокачайте тормоза. Если вашему авто более 10 лет  не исключено, что причина пробуксовки сцепления кроется  в утративших эластичность нажимных пружинах.

В результате такого явления давление на ведомый диск оказывается недостаточным, что так или иначе приведет к проблемам с пробуксовкой.

О состоянии пружин можно судить только после снятия всего диска сцепления, в случае необходимости пружины можно заменить или произвести полную замену сцепления.
