Принцип работы и замена насоса охлаждающей жидкости (помпы)

Водяной насос двигателя: устройство, ремонт

Водяной насос — это неотъемлемая часть системы охлаждения двигателя внутреннего сгорания, любого транспортного средства. Устройство этого узла достаточно простое, а предназначение понятно с самого названия.

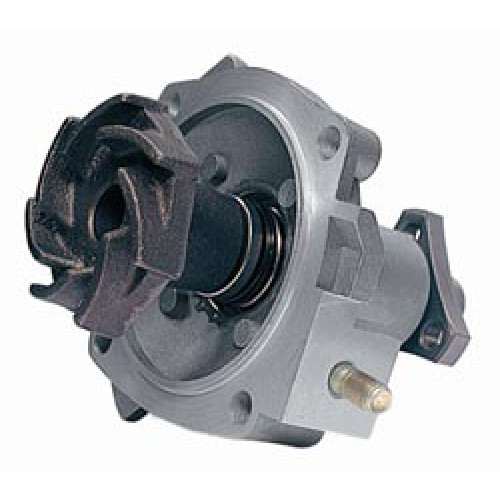

Описание и устройство помпы

Помпа охлаждения двигателя или водяной насос — это часть системы, которая охлаждает нагретый мотор. Без работоспособности системы или выхода со строя компонентов, моторы перегреваются и приносят много бед своим владельцам.

Водяной насос или помпа системы охлаждения двигателя обеспечивает циркуляцию жидкости через силовой агрегат к охладительным элементам, чем обеспечивает постоянную рабочую температуру внутри конструкции.

Прежде чем приступить непосредственно к разбору основных элементов водяного насоса, стоит понимать общую систему охлаждения движка. Для этого стоит рассмотреть, какие элементы в нее входят, и как проходит процесс циркуляции охлаждающей жидкости:

• Радиатор.
• Расширительный бачок.
• Водяной насос.
• Термостат.
• Водяная рубашка внутри двигателя.
• Комплект патрубков.
• Сливные краны и заглушки.

К расширенному кругу деталей системы охлаждения двигателя стоит отнести также: радиатор печки и патрубки печки.

Помпа системы охлаждения двигателя проводит циркуляцию охлаждающей жидкости по системе. Таким образом, стоит понимать, что и как любой насос, она состоит из деталей, а именно:

• Корпус.
• Крыльчатка.
• Приводной вал.
• Подшипник.
• Уплотнительное кольцо.
• Пружинка зажимная (на старых моделях отечественных автомобилей).
• Шкив (на большинстве моделей съемная часть помпы).

Как работает изделие? При помощи приводного ремня, который зацеплен за шкив система приводится в работу. Движение со шкива передается на вал, а затем и на крыльчатку, которая уже и проводит циркуляцию охлаждающей жидкости.

Стоит отметить, что больше обороты коленчатого вала, тем больше греется двигатель, поэтому шкив коленвала спарен при помощи ремня со шкивом водяного насоса.

Таким образом, чем быстрее крутится главный вал силового агрегата, тем большие обороты помпы, а поэтому циркуляция охлаждающей жидкости проводится быстрее. Проще говоря, чем быстрее крутится коленчатый вал, тем быстрее нужно проводить охлаждение, поэтому и спаривают обороты к/вала и помпы.

Основные неисправности

Неисправный водяной насос может принести немало бед для владельца своего автомобиля, поскольку нарушается система циркуляции охлаждающей жидкости, что ведет к перегреву мотора. Таким образом, нужно знать и понимать, как определить неисправность помпы, а также вовремя заменить деталь.

Стоит отметить, что большинство современных автомобилей оснащены неразборными помпами. Поскольку стоимость детали низкая, и нет смысла проводить переборку элемента. В таких странах, как США и Германия, такой элемент, как водяной насос системы охлаждения считается расходным материалом.

Итак, как распознать неисправность водяного насоса:

• При запуске двигателя на холодную слышен глухой звук с подкапотного пространства. Стоит отметить, что это может быть связано с другими неисправностями, такими как генератор или приводной ремень.
• Из-под шкива помпы видны подтеки охлаждающей жидкости. Это означает, что появился люфт между валом и корпусом, или износился резиновый уплотнитель.
• При проведении диагностики слышен люфт подшипника водяного насоса, но не видно подтеков охлаждающей жидкости. В данном случае, если помпа разборная достаточно заменить подшипник, если нет — придется менять весь элемент.

Методы устранения неисправностей

Устранение поломки водяного насоса зависит от конструктивных особенностей автомобиля. Так, если водяной насос разборной (для старых моделей автомобилей), есть возможность его перебрать, а вот для неразборных придется менять элемент в сборе.

Ремонт разборной помпы

Ремонт разборного водяного насоса стоит доверить профессионалам, поскольку они знают допустимые зазоры между валом и корпусом, а также могут определить ремонтнопригодность элемента. Так, если было решено, что насос пригодный для ремонта, необходимо провести следующие действия:

Снимаем ремень со шкива насоса.

Демонтируем сам шкив (обычно закреплен на 3 или 4 болтах).

Откручиваем корпус и снимаем помпу в сборе.

С внутренней части демонтируем крыльчатку и стопорные кольца вала.

Проводим выпрессовку приводного вала.

Выпрессуем подшипник, который наверняка остался в корпусе.

Теперь необходимо заменить детали, которые были изношены.

Сборка проводится в обратном порядке.

Конечно, для каждой модели автомобиля этот процесс будет проводиться по-разному, все зависит от конструктивных особенностей транспортного средства и силового агрегата.

Замена неразборного водяного насоса

Процесс замены неразборного водяного насоса достаточно типичный для всех автомобилей. Так, нет необходимости снимать шкив, поскольку он идет в сборе. Итак, рассмотрим, последовательность действий направленные на замену помпы:

Снимаем приводной ремень со шкива водяного насоса.

Откручиваем болты крепления корпуса от блока цилиндров.

Вынимаем водяной насос.

Сборку проводим в обратном порядке.

Стоит отметить, что большинство автомобилистов не знают, что между водяным насосом и корпусом двигателя есть прокладка, которая в комплекте с новой деталью зачастую не идет и ее необходимо покупать отдельно.

Последствия несвоевременной замены водяного насоса

После того, как были рассмотрены основные вопросы, которые касаются устройства, работы и неисправностей водяного насоса стоит рассмотреть вопрос последствий несвоевременной замены изделия.

Многие автомобилисты после появления свиста или подтекания помпы продолжают ездить в таком неисправном техническом состоянии, при этом, не задумываясь, чем это ожжет грозить. Таким образом, появляются косвенные признаки того, что ситуация подошла к критической отметке.

Обратите внимание

Например, постоянно работающий вентилятор охлаждения может не только указывать на неработоспособный термостат, а и о недостатке «охлаждайки» в системе, из-за того, что она вытекает из-под шкива.

Итак, рассмотрим, к каким последствиям стоит готовиться автомобилисту при несвоевременном ремонте узла:

• Постоянные подтекания жидкости снижают уровень охлаждающей жидкости в системе, что приводит сначала к постоянной работе термостата и доливке жидкости, а затем к перегреву.
• В свою очередь, перегрев чреват серьезными последствиями, такими, как повреждением внутренних элементов головки блока цилиндров. Самым страшным вариантом становится прогиб и деформация плоскости ГБЦ, что тянет за собой другие страшные последствия.
• Также, постоянные перегревы способствуют тому, что в корпусе головки блока и блока цилиндров появляются трещины, которые достаточно тяжело устранить.
• Самым страшным последствием является то, что после деформации ГБЦ охлаждающая жидкость может пойти вовнутрь камер сгорания, а это гидроудар, последствием которого становится полный и бесповоротный капитальный ремонт силового агрегата или замена движка вовсе. Это может серьезно ударить по карману владельца.

На основании выше изложенного, ремонт водяного насоса системы охлаждения стоит проводить вовремя, при обнаружении первых признаков неисправности. Если это не сделать последствия могут стать плачевными для двигателя и владельца транспортного средства.

Вывод

Насос системы охлаждения двигателя — неотъемлемая часть системы охлаждения силового агрегата. Неисправность данного элемента может привести к тому, что двигатель начнется перегреваться, а это в свою очередь может привести к негативным последствиям. Первыми признаками выхода со строя помпы является глухой свист после запуска на холодную и подтеки со шкива.

Устройство и принцип работы насоса системы охлаждения двигателя (помпы)

Для обеспечения циркуляции жидкости в системе охлаждения двигателя автомобиля применяется центробежный насос, или помпа. Он может иметь механический или электрический тип привода. Если помпа неисправна, вся система охлаждения будет находиться в нерабочем состоянии, что приведет к перегреву двигателя.

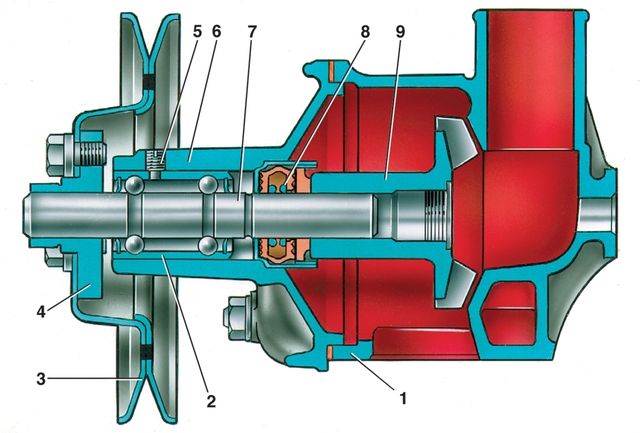

Устройство насоса системы охлаждения

Насос (помпа) системы охлаждения двигателя

Конструктивно помпа представляет собой классический центробежный насос для перекачки воды и неагрессивных жидкостей. Она состоит из следующих деталей:

• Герметичный корпус. Он имеет сложную форму и чаще всего изготавливается из алюминиевых сплавов. Для подключения в систему в корпусе выполнены два патрубка — всасывающий и напорный. Первый подключается к магистрали, идущей от радиатора, а второй к магистрали рубашки охлаждения двигателя.
• Вал — осуществляет передачу вращения от привода к крыльчатке помпы.
• Крыльчатка, или рабочее колесо. Имеет лопасти специальной формы, с помощью которых осуществляет нагнетание охлаждающей жидкости в систему.
• Приводной шкив.
• Уплотнители (сальники) — предотвращает утечку охлаждающей жидкости в местах крепления насоса к магистралям.
• Подшипники.

Располагается помпа в системе охлаждения двигателя между радиатором и рубашкой. Чаще всего — это передняя часть мотора.

Изначально в качестве охлаждающей жидкости применялась просто очищенная вода, а потому такой насос нередко называют помпа водяного охлаждения двигателя. Сейчас этот термин неактуален, поскольку для охлаждения применяют не чистую воду, а водные растворы с ингибиторами коррозии (в теплом климате) и антифризы (в зимнее время), в состав которых также входит этиленгликоль.

Принцип работы помпы охлаждения двигателя

Расположение помпы системы охлаждения

Главной задачей насоса системы охлаждения является создание избыточного давления для обеспечения принудительной циркуляции жидкости в контурах. С практической стороны это ускоряет процесс теплообмена между узлами двигателя и охлаждающей жидкостью.

При запуске двигателя автомобиля привод насоса через ременную передачу и вал передает вращательное движение рабочему колесу. В этот момент на входе (всасывающем патрубке) создается разрежение, способствующее всасыванию жидкости в помпу. Жидкость при этом находится в охлажденном состоянии, так как поступает из радиатора системы охлаждения.

Замена насоса охлаждающей жидкости ваз 2109 собственными силами

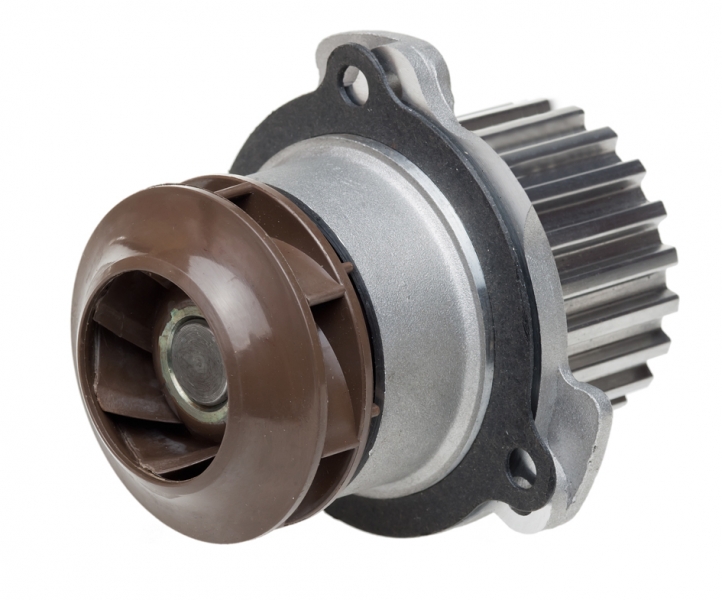

Помпа ОЖ и ее замена

Замена насоса охлаждающей жидкости ваз 2109 должна происходить только после того, как будет рассмотрен принцип работы данной системы.

В противном случае можно навредить какой-нибудь его детали, которая выполняет важную роль в процессе его работы.
Сам насос также очень важен в процессе циркуляции охлаждающей жидкости. Без него «накроется» вся система охлаждения.

Замена насоса охлаждающей жидкости на ваз 2109 – это процесс, который можно легко выполнить и своими силами.

Принцип работы насоса

Ваз 2109 насос охлаждающей жидкости

На «девятке» помпа находится сбоку от мотора. Она необходима для прокачки тосола и воды через его рубашку.
Она работает не за счет электрического привода, а напротив, в работу ее приводит коленвал мотора. В помпе ваз находятся вал и крыльчатка.
Работа насоса:

• ​ Через шланги на вход помпы подается вода, идущая из радиатора.
• ​ В это время крыльчатка вращается, что обусловлено работой шкива и ремня.
• ​ В процессе ее вращения появляется давление. Именно это давление способствует поступлению воды к рубашке двигателя.
• ​ Точно также вода поступает и к остальным узлам.

Зачем нужен дополнительный насос

Недостатком данной системы является то, что помпа работает до тех пор, пока двигатель остается включенным,но если после его выключения мотор останется перегретым, то это может привести к его поломке. Следовательно, машину нельзя будет завести.
Именно для того, чтобы решить данную проблему, и необходим дополнительный насос. Он обладает электрическим приводом.

Преимущества такого насоса очевидны:

• ​ Он не работает, пока двигатель включен.
• ​ Тосол циркулирует в системе даже после того, как мотор был заглушен.

Примечание: это приводит к тому, что перегревание двигателя удается устранить. Однако нужно следить за тем, чтобы в системе всегда было достаточное количество антифриза.

• ​ Он работает до тех пор, пока температура не понизится до оптимального значения.
• ​ Его работа способствует включению вентилятора (если это нужно), который работает за счет электрического привода.

Примечание: это явление чаще всего наблюдается именно летом, когда автомобиль перегревается с максимальной силой.

Ваз 21093 охлаждение

Можно выделить такие признаки неисправности помпы:

• ​ Наблюдается повышенный шум во время циркуляции охлаждающей жидкости.
• ​ Повышение температуры в системе.
• ​ Тосол вытекает.

Примечание: причин утечки антифриза есть очень много, поэтому это не всегда говорит о плохом состоянии помпы. Возможно, повреждена какая-нибудь другая деталь системы.

• ​ Заклинивание помпы. При этом также издается скрежет, шуршание, шум.

Если помпа сломана, то отремонтировать ее уже нельзя. Единственное, что остается – это заменить насос.

Замена насоса

Ваз 21093 охлаждающая жидкость

Для того, чтобы заменить старый насос охлаждающей жидкости на новую помпу, следует:

• ​ Слить антифриз в какую-нибудь емкость.

Примечание: с этой целью можно использовать любой удобный глубокий сосуд.

• ​ Снять ремень генератора, после чего открутить и планку, выполняющую регулировочную функцию. Следует проверить ремень на наличие трещин и микротрещин.
  Если они есть то, скорее всего, ремень порвется, поэтому его нужно заменить.

Примечание: ремень не обязательно менять. Его можно смазать спиртом и оставить так на несколько часов.
Он слегка размягчится, и его можно будет снова использовать.

• ​ Открутить три болта крепления насоса. Чтобы эту работу произвести без труда, левой рукой желательно удерживать шкив насоса (если есть помощник, то это только плюс).
• ​ Открутить еще 4 гайки, при помощи которых насос крепится к мотору.
• ​ Снять насос со шпилек. Иногда сделать это не так-то просто (особенно если его никогда до этого не вытаскивали). Чтобы облегчить работу, можно постучать по насосу со всех сторон небольшим резиновым молоточком.
  После этого его можно будет легко вынуть.
• ​ Установить новый насос следует в обратном направлении.

Примечание: желательно между насосом и двигателем установить прокладку, которая обеспечит его работу еще на долгое время.

Ремонт помпы

Ваз 21093 не работает охлаждение

Если антифриз постоянно вытекает, значит система плохо функционирует. Мало кому хочется каждый день заливать в машину по 300 мл жидкости (просто за ночь она полностью вытекает).
Так никаких денег не хватит. Возможно, проблема с помпой.

Чтобы проверить, на самом ли деле проблема с водяным насосом, следует снять крышку, но пробраться к ней очень даже не просто. Если дренажное отверстие влажное, значит помпа не в порядке.

Обычно проблемы наблюдаются именно с крышкой помпы. Поэтому, заменив только ее, можно будет оставить водяной насос нетронутым.

Основной причиной ее замены считается люфт (то есть, она начинает шататься).

Примечание: лучше проверить, работает ли помпа, так как иногда она также ломается.

Для работы потребуются:

• ​ Ключ на 13
• ​ Ключ на 17
• ​ Отвертка

Для того, чтобы поменять крышку насоса, нужно:

• ​ Слить антифриз.
• ​ Снять ремень генератора.
• ​ Отсоединить аккумулятор, чтобы было легче добраться до винтов.
• ​ Снять шкив привода ремня генератора. Для этого нужно открутить гайку.
  Но эта процедура является весьма проблематичной. Чтобы легче справиться, можно взять отвертку, вставить ее в центр шкива.
  Создастся небольшой упор, который позволит ослабить гайки. Не нужно снимать гайки полностью, так как, сняв две гайки, третью гайку будет снять нелегко (не будет за что зацепиться).
• ​ После того, как болты послаблены, они легко выкручиваются даже руками.

Примечание: нужно ставить болты в определенное место, чтобы не потерять их.

• ​ Снять шток привода.
• ​ Открутить гайку крепления генератора, используя ключ на 17.
• ​ Открутить гайки крепления крышки помпы 13 ключом.
• ​ Поменять крышку.
• ​ Закрутить все открученные болты и гайки. Вернуть на место все снятые детали.

Замену насоса антифриза можно произвести своими руками, так как она не предполагает выполнение каких-то слишком сложных действий. Цена на новый насос не является слишком высокой.
Найти его можно в любом магазине автозапчастей. Прежде чем начинать его замену, следует просмотреть фото и видео, чтобы знать, что предстоит сделать.

Инструкция по описанию работы также не помешает.

Насос охлаждающей жидкости: устройство и принцип работы

Как известно, жидкость в системе жидкостного охлаждения двигателя постоянно циркулирует по малому и большому кругу. Данный процесс является цикличным. Насос охлаждающей жидкости, который еще принято называть помпа системы охлаждения, отвечает за принудительную циркуляцию жидкости.

Встречается также распространенное заблуждение, когда указанный насос ОЖ в отдельных источниках обозначают определением «водяной насос». Сегодня это утверждение почти окончательно утратило свою актуальность, так как вода в системе охлаждения современного ДВС практически никогда не используется.

Рекомендуем прочитать также статью об устройстве радиатора системы охлаждения. Из этой статьи Вы сможете узнать о том, из чего изготавливают данный элемент, его роли в системе жидкостного охлаждения ДВС, распространенным неисправностям и способам их устранения.

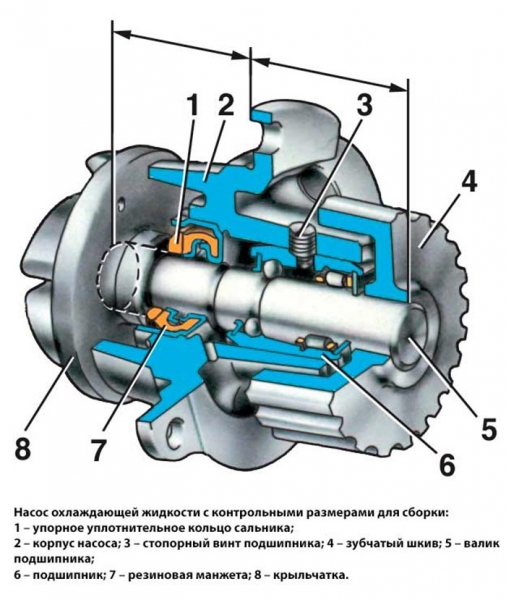

Устройство центробежного насоса

Помпа зачастую устанавливается в передней части бензинового и дизельного силового агрегата. Решение оснащается двумя типами привода. Механический привод наиболее распространен.

Механизм устроен так, что усилие передается от коленвала или распределительного вала силовой установки. Для этого используется ременная передача.

 Электрический тип привода основан на использовании электродвигателя, который дополнительно имеет собственную систему управления. Помпа системы охлаждения имеет ряд конструктивных элементов:

• корпус;
• вал;
• подшипник;
• рабочее колесо (крыльчатка);
• сальник насосной камеры;
• прокладка;

Насос охлаждающей жидкости является насосом центробежного типа. В процессе работы помпа способна создать давление в системе охлаждения на приблизительной отметке около 1-й атмосферы. Такого давления вполне достаточно для того, чтобы точка кипения антифриза в системе сдвинулась вверх на 20 градусов по Цельсию.

Конструктивно насос ОЖ состоит из рабочего колеса, которое закреплено на валу со шкивом. Данное колесо может также иметь название «крыльчатка». Вся конструкция заключена в отдельном корпусе.

Корпус помпы изготавливают из чугуна, а также можно встретить изделия из литого алюминия или магниевых сплавов. Встречаются и более удешевленные версии, когда отдельные элементы насоса изготовлены из пластмассы.

В корпусе помпы имеются особые каналы, по которым реализован подвода и отвод охлаждающей жидкости к крыльчатке.

Корпус насоса жестко фиксируется на блоке цилиндров двигателя, а между блоком ДВС и корпусом помпы размещается специальная уплотнительная прокладка. Стоит понимать, что важную роль в работе помпы играет качественная герметизация насоса и наилучшее уплотнение.

Именно указанная уплотнительная прокладка не позволяет вытекать охлаждающей жидкости из насоса в том месте, где помпа соединяется с рубашкой охлаждения двигателя. Там, где вал выходит из корпуса насоса, дополнительно установлен сальник помпы.

Важно

Данные решения надежно герметизируют устройство и уплотняют стык корпуса насоса и блока, тем самым эффективно предотвращается утечка охлаждающей жидкости из корпуса.

За принудительную циркуляцию жидкости в системе отвечает рабочее колесо в корпусе насоса. Колесо выполнено так, что имеет специальные лопасти особой формы. Именно по этой причине колесо называют крыльчаткой, которая закрепляется на валу привода.

Приводной вал фиксируется в корпусе на подшипниках, которые отвечают за вращение вала. На противоположной стороне приводного вала установлен приводной шкив, который приводится в действие механическим способом от двигателя или отдельным электромотором.

Принцип работы помпы

Когда двигатель запущен и жидкостной насос начинает работу, тогда вращение рабочего колеса от привода (в большинстве случаев обеспечивается ремнем от шкива коленчатого вала) создает на входе насоса разрежение. Благодаря этому охлаждающая жидкость, которая находится в радиаторе и расширительном бачке, подается в насос.

Далее жидкость оказывается уже внутри насоса и попадает на крыльчатку. После того, как она пройдет по лопастям рабочего колеса, центробежная сила выбросит ОЖ на выход из помпы. Оттуда жидкость поступит в рубашку охлаждения блока цилиндров силового агрегата.

Если подробнее проследить путь ОЖ в системе после запуска ДВС, получаем следующее:

Жидкость, находящаяся в нижнем бачке радиатора, через канал в центре корпуса жидкостного насоса проходит внутрь помпы.

Вращение крыльчатки создает центробежную силу, которая буквально отбрасывает охлаждающую жидкость к стенкам корпуса помпы. Так как в системе появилось давление, созданное насосом, это давление обеспечивает нагнетание охлаждающей жидкости через особый канал в распределительную трубку, которая расположена в головке блока цилиндров мотора.

Через отверстие этой трубки охлаждающая жидкость первым делом окажется в патрубках около разогретых выпускных клапанов.

Указанная схема движения жидкости в такой последовательности обеспечивает немедленное и первоочередное охлаждение именно тех деталей силового агрегата, которые максимально нагреваются. Далее жидкость следует по рубашке двигателя, охлаждая остальные теплонагруженные элементы мотора.

Если основной клапан термостата закрыт, тогда охлаждающая жидкость проходит по рубашке охлаждения и попадает в перепускной канал, по которому происходит её возврат обратно в центробежный жидкостной насос. Если термостат открыт, то во время движения жидкости по большому кругу она поступает обратно в помпу из нижнего радиаторного бачка. Подвод жидкости реализован через нижний подводящий патрубок.

Системы с дополнительным насосом

Существуют системы охлаждения двигателя, в которых могут быть установлены сразу два насоса охлаждающей жидкости. Если основной насос отвечает за главную функцию, то дополнительный насос может выполнять одну из целого ряда функций зависимо от конструкции самого двигателя:

• Обеспечение дополнительного охлаждение двигателя, что актуально для стран с высокой круглогодичной температурой наружного воздуха.
• Дополнительная центробежная помпа позволяет работать автономному отопителю, который может быть включен в общую схему системы охлаждения силовой установки;
• Охлаждение отработавших газов в системе рециркуляции отработавших газов;
• Еще один насос может использоваться для охлаждения турбокомпрессора на таких двигателях, которые оборудованы наддувом;
• Вторая помпа может быть установлена для того, чтобы прокачивать охлаждающую жидкость после остановки двигателя. Такое решение используется для того, чтобы избежать перегрева силовой установки уже после остановки мотора и деактивации основного механического насоса.

В подавляющем большинстве случаев дополнительный насос охлаждающей жидкости оборудован электрическим приводом. Дополнительная помпа является элементом, который управляется системой управления ДВС. Управление устройством реализовано по команде электронного блока управления силовым агрегатом автомобиля. Получается, что включение и выключение помпы происходит под контролем ЭБУ.

Отключаемая помпа

Стоит отметить некоторые центробежные насосы охлаждающей жидкости, которые являются устройствами отключаемого типа и устанавливаются на отдельных моделях двигателей, среди них встречаются моторы с турбиной.

Такие отключаемые насосы способны обеспечить максимально быстрый прогрев двигателя при холодном запуске.

Добиться результата становится возможным благодаря тому, что происходит отключение циркуляции охлаждающей жидкости в рубашке двигателя до того момента, пока температура силового агрегата не достигает отметки в 30°С. Сама охлаждающая жидкость находится в двигателе постоянно, но без движения.

Это позволяет мотору и жидкости в нем прогреваться намного быстрее, что очень актуально в условиях эксплуатации двигателя при низких температурах. Еще одним плюсом использования отключаемой помпы является снижение нагрузок на холодный мотор при прогреве, что ведет к увеличению его ресурса и снижению расхода горючего.

Подача охлаждающей жидкости в таких насосах прерывается с помощью заслонки, которая является кольцевой диафрагмой. Именно она перекрывает канал подачи жидкости из помпы. Примечательно то, что крыльчатка в насосе продолжает вращение.

Указанная диафрагма соединяется с мембраной при помощи специальных рычагов. Мембрана перемещается тогда, когда на неё начинает действовать разрежение.

Предназначенный для этого канал соединяет пространство перед диафрагмой с впускным коллектором, который и является источником вакуума.

Такая вакуумная магистраль перекрыта регулировочным клапаном,  который включен в общую систему управления двигателем.

Совет

Когда клапан открывается, на мембрану начинает воздействовать разрежение и она перемещается, тем самым нейтрализуя эффект от работы вращающейся крыльчатки жидкостного центробежного насоса.

Если происходит закрытие клапана, мембрана вернется в исходное положение под действием пружины, а диафрагма освободит рабочее колесо и насос начнет работать по обычному принципу.

Распространенные неисправности насоса охлаждающей жидкости

Помпа охлаждающей жидкости является достаточно простым механизмом, который зачастую служит долго.

Очень важно своевременно производить замену антифриза, при этом использовать качественную охлаждающую жидкость и разбавлять концентрат только качественной дистиллированной водой в рекомендованных пропорциях.

 Так или иначе, но проблемы с насосом в процессе эксплуатации встречаются. К наиболее распространенным видам неисправностей механизма можно отнести:

• разрушение крыльчатки;
• нарушение жесткости крепления рабочего колеса на валу;
• клин подшипников вала;
• течь сальника вала или уплотнительной прокладки корпуса помпы;
• низкое качество насоса и/или непрофессионально выполненный монтаж элемента;
• ухудшение плотности соединений по причине повышенных вибраций неисправного двигателя, что ведет к протеканию охлаждающей жидкости;
• старение и пересыхание сальника и уплотнителя;

Подшипники насоса, на которых вращается вал центробежной помпы, представляют собой решение закрытого типа. Такие закрытые подшипники помпы не требуют дополнительной смазки, но обычно не подлежат замене по окончании ресурса. Это касается также сальника вала крыльчатки, ведь при возникновении течей через него охлаждающей жидкости данный элемент не меняют.

На основе сказанного выше может сложиться впечатление, что замена составляющих элементов помпы системы охлаждения практически невозможна, а сам элемент не является ремонтопригодным. На самом деле это не так.

Отдельные детали можно заменить, но практика показывает, что помпу обычно меняют целиком, не прибегая к разбору и восстановлению.

Это обусловлено относительно невысокой стоимостью нового насоса и является наиболее целесообразным решением.

Помпу обычно меняют параллельно очередной плановой замене роликов и ремней/цепи ГРМ по пробегу через каждые 50-80 000 км. или согласно рекомендациям производителей автомобиля.

При  условии возникновения любых симптомов неисправности жидкостного насоса деталь меняют раньше, а также ориентируются на качество и рекомендованный ресурс самой детали в том случае, если Вы используете неоригинальные аналоги.

Если же неожиданная  поломка насоса застала Вас врасплох, а новую помпу достать нет никакой возможности, тогда читаем дальше.

 Поломка помпы и течь охлаждающей жидкости

Внимание! Открывать крышку радиатора или расширительного бачка на разогретом двигателе крайне опасно! Это может привести к серьезным ожогам! Обязательно дайте двигателю остыть.

Только после остывания двигателя медленно отвинчивайте указанные крышки, продолжая соблюдать при этом максимальную осторожность.

Если герметичность системы не нарушена, уровень охлаждающей жидкости в норме, но жидкостной насос не обеспечивает циркуляцию жидкости, это закономерно приводит к тому, что температура двигателя быстро повысится.

На это укажут показания на панели приборов при условии полностью исправного датчика. Всегда помните, что даже нескольких минут езды в таком режиме даже с минимальными нагрузками на мотор уже будет достаточно для закипания ОЖ в радиаторе и заклинивания силовой установки.

При обнаружении перегрева по причине отказа помпы или выявлении интенсивной течи на заведенном и/или заглушенном моторе, нужно немедленно прекратить дальнейшее движение.

Обратите внимание

Помпу может уже почти заклинить по причине разрушения подшипников, о чем скажет характерный металлический звук в процессе работы. Вполне очевидно, что в случае сильной течи тоже нельзя ехать дальше даже тогда, когда Вы имеете возможность долить ОЖ до нормального уровня.

Лучше добраться с такими неисправностями до места ремонта, но уже не своим ходом, или приступить к ремонту на месте.

Еще одним признаком поломок помпы является слабое подтекание или следы утечки антифриза в том месте, где установлен центробежный насос. Если явной и сильной течи нет, тогда необходимо дать двигателю остыть. Только затем можно долить ОЖ до нормального уровня.

 После долива возможно продолжить движение, так как циркуляция жидкости все равно будет обеспечивать нормальное охлаждение.

Главное в таком случае-постоянный контроль уровня жидкости в расширительном бачке и регулярный долив по дороге до ближайшего СТО, так как нормальная эксплуатация машины становится невозможной.

Учтите, что рядовые нагрузки на мотор при наличии даже слабой течи из помпы недопустимы, так как течь может немедленно увеличиться и стать интенсивной при условии продолжения эксплуатации двигателя в обычных режимах.

Ремонт помпы своими руками

Центробежный насос охлаждающей жидкости двигателя представляет собой разборной узел.

Если Вы по какой-либо причине решите отказаться от установки новой помпы и начнете ремонт имеющегося насоса, тогда существует возможность замены отдельных его элементов.

Можно попытаться заменить подшипники центробежной помпы, вал, крыльчатку и т.д. Такой подход иногда позволяет снизить стоимость ремонта, но найти нужные запчасти не всегда удается в свободной продаже.

Важно

Необходимо отметить, что доступ к насосу для его частичной или полной разборки зачастую затруднен. Некоторые модели автомобилей устроены так, что Вам будет необходимо сначала немного открутить подушки силового агрегата.  Делать это нужно будет снизу, так что очень желательно наличие смотровой ямы, определенных навыков и подручного инструмента.

Насос охлаждающей жидкости — устройство, принцип работы и возможные неисправности

Насос охлаждающей жидкости внешне выглядит по-разному, в зависимости от конструкции автомобиля. Но основные узлы этого несложного механизма одинаковы. В своем составе он имеет минимум деталей, обеспечивающих циркуляцию охлаждающей жидкости в системе.

Он является составной частью автомобильного двигателя, от которого осуществляется его привод. Наличие жидкости в системе охлаждения само по себе не обеспечивает нормальный температурный режим. Только насосом создается необходимое давление, регулирующее теплообмен.

1 Устройство водяной помпы автомобиля

В корпусе расположено большинство деталей. Снаружи видно только шкив или зубчатое колесо. Для изготовления корпуса чаще всего применяется алюминий. Помпа жестко крепится на блоке цилиндров. Место ее прилегания герметично, это достигается установкой прокладки. В районе расположения подшипников корпус имеет дренажное отверстие, через которое удаляются излишки влаги.
