Монтаж электростеклоподъемников на ВАЗ 2107: пошаговая инструкция

Классические модели от Волжского автозавода в базовой комплектации имеют минимум удобств.

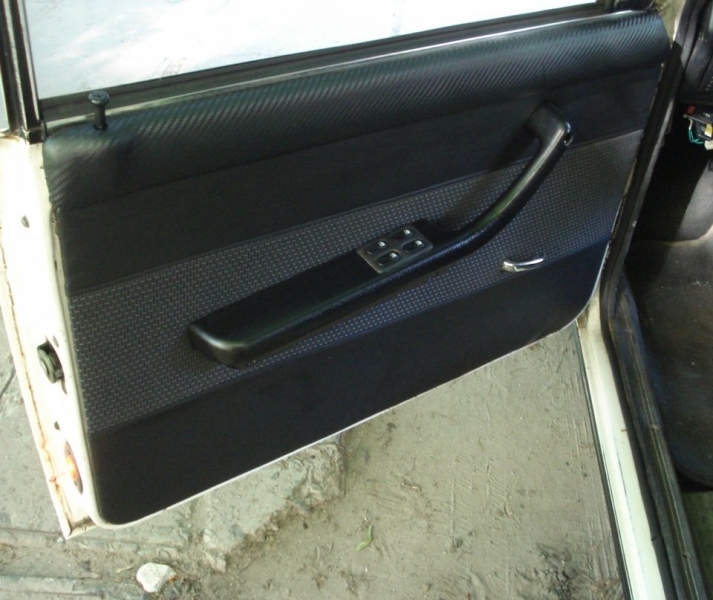

Электростеклоподъемники, смонтированные на ВАЗ 2107, существенно повышают уровень комфорта и позволяют водителю и пассажирам открывать и закрывать окна, не прикладывая излишних усилий.

Установка такого рода оборудования открывает и новые возможности: автоматическое закрытие стекол при постановке машины на охрану.

Штатная конструкция стеклоподъемников на модели ВАЗ 2107 — тросовая не отличается высокой надежностью. Попадание влаги через зазор между стеклом и уплотнителем может привести к заклиниванию механизма. Существует два варианта монтажа и подключения комплектов ЭСП:

С сохранением штатного механизма и установкой электромотора, при этом сохраняется высокий риск выхода из строя всей системы.

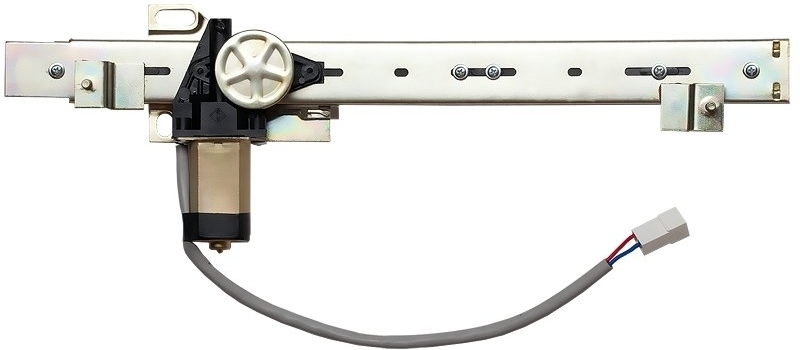

С монтажом комплекта оборудования ЭСП, предназначенного для ВАЗовской «восьмерки» с более надежной шарнирной конструкцией.

Предпочтение следует отдать второму варианту тем более разница в стоимости комплектов оборудования незначительная.

Для выполнения данной операции потребуется инструмент слесарный: ключи гаечные, отвертки, пассатижи и тому подобное и комплект из двух или четырех ЭСП для автомобиля ВАЗ 2107.

Работы удобнее проводить в гараже или закрытом боксе, обычно установить стеклоподъемники быстро, не имея соответствующего опыта, не удается.

В ходе монтажа могут быть выявлены неисправности, для устранения которых потребуется покупка дополнительных запчастей.

Подготовительные мероприятия и разборка дверей

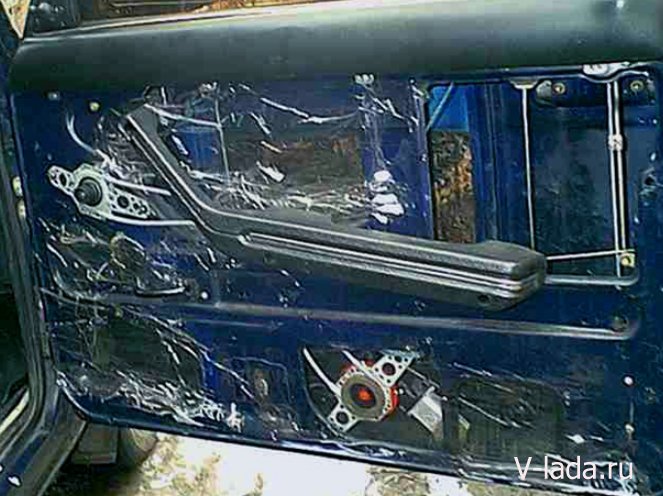

Для обеспечения доступа к механизму необходимо демонтировать обивку, операция выполняется следующим образом:

Отверткой выкручиваем шурупы, крепящие ручку дверей, снимаем и убираем ее в сторону.

Аккуратно демонтируем ручку механических стеклоподъемников и рукоятку открывания.

Вставив плоскую отвертку в зазор между обивкой и дверью, отжимаем ее, преодолевая сопротивление пластиковых защелок.

Выкручиваем винты, удерживающие детали привода и исполнительной части штатного механизма и вынимаем их вместе со стеклом.

Подготовительные мероприятия для монтажа электростеклоподъемников на автомобиль модели ВАЗ 2107 окончены и можно переходить к следующему этапу.

Инсталляция электроприводов

Установка ранее приобретенных ЭСП и механизмов проводится в такой последовательности:

В нижней части дверей внутри прикладываем корпус мотора и производим разметку под крепеж.

При помощи электродрели высверливаем отверстия для монтажа оборудования.

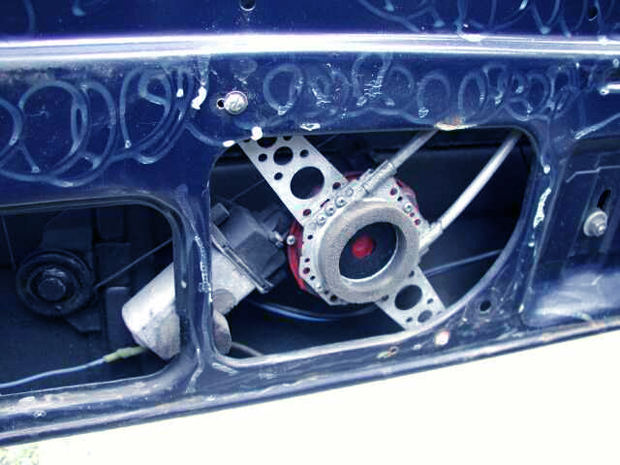

Устанавливаем электромеханический узел на предназначенное ему место в дверях ВАЗ 2107 и прикручиваем его.

Сверху устанавливаем боковое стекло автомобиля ВАЗ 2107 опускаем его вниз и закрепляем в монтажной рейке. Данная операция выполняется аккуратно, чтобы не повредить хрупкую деталь.

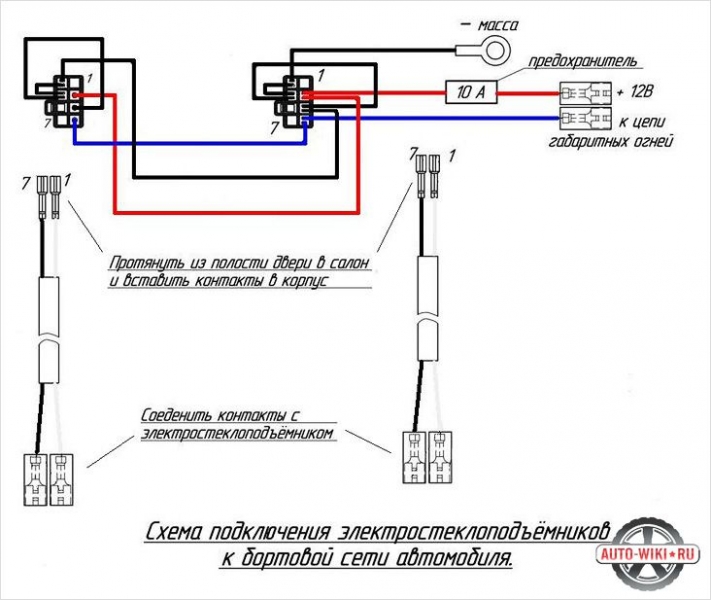

Следующим этапом будет подключение ЭСП бортовой сети автомобиля, в комплекте поставки имеется принципиальная схема. Следует внимательно ее изучить и действовать строго в соответствии с инструкцией по монтажу электростеклоподъемников в таком порядке:

Протягиваем провода от привода через защитную гофру–трубку к центральной консоли автомобиля.

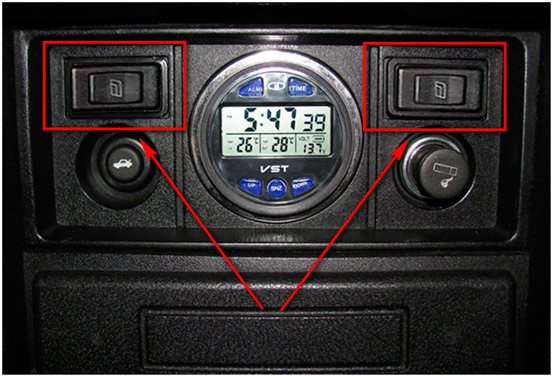

На панели рядом с часами вырезаем отверстия для кнопок управления, выводим через них провода и подключаем и устанавливаем на отведенное им место.

Силовой контур ЭСП подключается к бортовой сети с обязательным применением предохранителей. Схема, по которой производится коммутация, должна предусматривать возможность использования электроприводов только при включенном двигателе.

Провода, проложенные в салоне, изолируются трубками из ПВХ и укладываются под обивку.

Установка оборудования ЭСП и его подключение завершено, можно приступать к проверкам и регулировкам. При помощи электропривода поднимаем стекло вверх и настраиваем положение механизма так, чтобы не оставалось зазоров. Устанавливаем на двери обивку в обратном порядке, на место рукоятки механического привода стеклоподъемника ставим заглушку.

Работы по монтажу дополнительного оборудования на ВАЗ седьмой модели завершены, теперь нет необходимости упорно крутить ручку достаточно нажать клавишу опускания или поднимания окна.

Установленные электростеклоподъемники могут быть интегрированы в систему обеспечения безопасности.

Схема несложная и после ее реализации постановка на охрану с закрыванием окон будет производиться автоматически.

Самостоятельно устанавливаем электрические стеклоподъёмники на ВАЗ 2107

Люди ценят комфорт. И автолюбители в этом плане не исключение. Сегодня уже никто не хочет крутить ручки механических стеклоподъёмников.

Да и сами стеклоподъёмники с ручками в современной машине являются пережитком прошлого. Но водителям ВАЗ 2107 повезло меньше: они по-прежнему крутят ручки.

Конечно, это можно исправить, установив в машину электрические стеклоподъёмники. О том, как это сделать своими силами, мы и поговорим сегодня.

Об устройстве стеклоподъёмников ВАЗ 2107

ВАЗ 2107 начали выпускать в 80-х годах прошлого века, а следовательно, стеклоподъёмники в этой машине были только ручные, реечного типа. Главным недостатком реечной конструкции является её недолговечность. Причина проста: отечественные автомобилестроители в целях экономии ставили в эти стеклоподъёмники пластиковые шестерни, которые выходили из строя очень быстро.

К началу 90-х годов конструкторы ВАЗ 2107 осознали свою ошибку и начали оснащать машину тросиковыми стеклоподъёмниками, которые были надёжнее реечных (хотя и ненамного). Подъём стекла в этих устройствах осуществлялся с помощью троса, прикреплённого к крутящему механизму.

Главное достоинство тросиковых стеклоподъёмников заключалось в их высокой ремонтопригодности. В реечных подъёмниках замена сломанной пластиковой шестерни была настоящей проблемой, так как найти эту деталь в продаже было чрезвычайно трудно.

А вот деталей для тросиковых стеклоподъёмников в автомагазинах всегда было много.

Устройство тросикового стеклоподъёмника на ВАЗ 2107

Принцип работы как реечных, так и тросиковых стеклоподъёмников примерно одинаков: на подъёмном механизме, приводимом в действие вращением ручки, специальными фиксаторами закрепляется стекло. Вращая ручку, водитель либо перемещает шестерню по вертикальной зубчатой рейке (в случае с реечным стеклоподъёмником), либо натягивает трос, что и приводит к выдвиганию стекла из двери.

Электрические стеклоподъёмники (ЭСП) — следующий шаг.

Шарнирно-рычажные стеклоподъёмники «Гранат»

Наибольшей популярностью у автолюбителей пользуются шарнирно-рычажные ЭСП, которые имеют ряд плюсов:

• у ЭСП демократичная цена;
• ЭСП легко устанавливать;
• у ЭСП, как правило, отличная комплектация: водителю не придётся искать кнопки активации и провода к ним — всё уже есть;
• ЭСП надёжные, работают быстро и почти не шумят;

Установка ЭСП «Гранат» на ВАЗ 2107

Прежде чем приступить к работе, приготовим всё необходимое.

Инструменты и материалы

Комплект ЭСП «Гранат» для ВАЗ 2107.

Отвёртка с плоским жалом.

Штангенциркуль.

Линейка.

Маркер.

Комплект рожковых ключей.

Набор торцовых головок.

Электродрель с набором свёрл.

Смазка ШРУС-4.

Смазка силиконовая.

Последовательность действий при установке ЭСП

• открывается капот автомобиля, с аккумулятора снимаются обе клеммы;
• теперь открывается передняя дверь, с которой необходимо снять ручку штатного тросикового стеклоподъёмника. Под ручкой находится стопорная шайба. Её края аккуратно раздвигаются плоской отвёрткой, а ручка при этом тянется на себя;Ручка стеклоподъёмника ВАЗ 2107 снимается
• после снятия ручки той же отвёрткой поддеваются пластиковые заглушки по периметру обшивки двери. Они извлекаются, открывая доступ к болтам на 8, удерживающим обшивку. Болты откручиваются торцовой головкой, обшивка двери снимается;
• открывается доступ к тросовому механизму и креплению стекла. Стекло выдвигается в крайнее верхнее положение и закрепляется скотчем. Откручиваются все крепёжные болты как на каретках стекла, так и на самом механизме, после чего он извлекается из двери;Тросиковый стеклоподъёмник ВАЗ 2107 демонтирован
• в инструкции, прилагаемой к ЭСП «Гранат» показано расположение двух отверстий, которые необходимо просверлить в двери для закрепления рейки ЭСП. С помощью линейки, штангенциркуля и маркера на дверь наносится разметка под крепёжные отверстия;Разметка на двери ВАЗ 2107 наносится маркером
• в электродрель устанавливается сверло на 5.5. С его помощью высверливается отверстие в ранее намеченной верхней точке;Высверливается верхнее отверстие под рейку ЭСП «Гранат»
• далее высверливается нижнее отверстие;Нижнее отверстие рейки ЭСП высверливается по разметке
• через правое технологическое отверстие в дверь заводится механизм стеклоподъёмника;Механизм ЭСП заводится в дверь через технологическое отверстие
• отверстия в вертикальной рейке механизма совмещаются с просверлёнными ранее отверстиями в двери, после чего рейка фиксируется двумя болтами на 10 из комплекта ЭСП «Гранат»;Фиксация рейки ЭСП болтами на 10
• на мотор ЭСП с аккумулятора подаётся напряжение. Он перемещается вверх вместе со всем механизмом ЭСП. Необходимо дождаться момента, когда отверстия в креплениях механизма совместятся с отверстиями в каретках оконного стекла. После этого стекло фиксируется крепёжными болтами;Закрепление стекла в каретках ЭСП
• проводка от моторчика ЭСП через технологические отверстия в двери подаётся под приборную панель автомобиля, где подключается по схеме, приведённой ниже;Простейшая схема подключения ЭСП «Гранат»
• кнопки включения ЭСП могут располагаться около прикуривателя, там, где имеется специальная ниша для дополнительных кнопок. Никаких новых отверстий делать не потребуется, необходимо лишь извлечь пластиковую заглушку;Кнопки активации ЭСП расположены в нише у прикуривателя
• после сборки схемы и монтажа кнопок на движущиеся части механизма ЭСП наносится состав ШРУС-4;
• теперь подключается аккумулятор и проверяется работа ЭСП и правильность сборки схемы;
• если никаких проблем в работе ЭСП не обнаружилось, дверная обшивка устанавливается на место и прикручивается;

Видео по теме: установка ЭСП на ВАЗ 2107

Важные моменты

• последовательность установки ЭСП «Гранат» в задние двери ВАЗ 2107 аналогична той, что изложена выше, поскольку задние двери отличаются от передних лишь расположением ручки стеклоподъёмника: она смещена на 4 см влево. Соответственно, высверливаемые крепёжные отверстия будут смещены на такое же расстояние. Кроме того, если автовладелец желает установить ЭСП на все 4 двери, ему придётся купить не один, а два комплекта ЭСП «Гранат» (поскольку 1 комплект рассчитан только на 2 двери);
• устанавливаемый в дверь ЭСП должен быть, во-первых, полностью собран, а во-вторых, сам механизм ЭСП должен находиться в крайнем нижнем положении, на самом конце вертикальной рейки. В противном случае ЭСП просто не пройдёт в технологическое отверстие двери;
• разгибая отвёрткой стопорную шайбу на ручке стеклоподъёмника, не стоит прилагать больших усилий: это хрупкая деталь, которая легко ломается;
• это правило относится и к заглушкам на обшивке двери: они тоже легко ломаются при извлечении. А найти сегодня в продаже новые дверные заглушки на ВАЗ 2107 почти невозможно;
• проверяя работу ЭСП, особое внимание следует обращать на плавность движения стекла и на звук, который оно издаёт. Если движущееся стекло пронзительно скрипит, значит, необходимо ослабить крепёжные болты на вертикальной рейке. Если скрип не исчез, болты на рейке необходимо выкрутить, подложить под них пару шайб высотой 2 мм и вкрутить болты на место. Если проблема не ушла и после этого, следует нанести силиконовую смазку на уплотнитель, из которого выдвигается стекло. Причём смазывать рекомендуется только внутреннюю половину уплотнителя (ту, что находится в салоне);

Установка электрических стеклоподъёмников — задача, которая вполне по силам среднестатистическому автолюбителю, при условии, что он ещё не забыл школьный курс физики и представляет себе, что такое электросхема.

Тогда с установкой и подключением ЭСП проблем возникнуть не должно, тем более что каждый комплект снабжается весьма подробной инструкцией по монтажу. Ну а если с физикой в школе были проблемы, выход один: обратиться к специалистам в сервисный центр. Но в этом случае автолюбителю придётся изрядно раскошелиться.

Как поставить электростеклоподъёмник на ВАЗ 2107? 5 этапов сборки

Прежде, чем установить электростеклоподъёмники на ВАЗ 2107, необходимо изучить его устройство. Всем известная «семёрка» впервые сошла с конвейера в 80-х годах XX века.

Тогда модель была оснащена недолговечными стеклоподъёмниками реечного типа с шестерёнками из дешёвого пластика. Позднее им на смену пришли более надёжные тросиковые устройства.

Принцип действия обоих устройств основывался на подъёмном механизме, который запускался путём вращения ручки на двери автомобиля.

Демонтаж старого механизма

К счастью, на смену неудобным подъёмникам автомобильных стёкол пришли электроподъёмники. На ВАЗ-2107 установить их вполне возможно, нужно лишь убрать старые. Для этого необходимо выполнить следующие действия.

Полностью сместить стекло автомобиля вниз.

Убрать стопорную шайбу, находящуюся между подъёмной ручкой и облицовочной втулкой. Чтобы это сделать, следует плоской отвёрткой раздвинуть её края, затем снять.

Открыть отверстие для доступа к стеклоподъёмнику, снять облицовочную накладку с двери.

Раскрутить болт, удерживающий натяжной ролик, снять трос с роликов.

Убрать гайки, которыми закреплён подъёмник, отсоединить его.

В завершение останется только открутить саморезы, которые соединяют трос со стеклом. Теперь можно крепить новые стеклоподъёмники на ВАЗ-2107. Перед тем, как поставить электростеклоподъёмники на ВАЗ-2107, требуется провести проверку всех деталей. При выявлении поломки или заводского брака следует устранить дефекты или использовать новые детали.

Выбор новых устройств

Задний и передний ЭСП на ВАЗ-2107 очень удобен. Стоит он относительно недорого, монтируется без особых проблем, имеет полную комплектацию, не нуждается в дополнительных деталях. В процессе его использования не возникает лишнего шума. Однако перед тем, как установить электростеклоподъёмники на ВАЗ-2107, нужно выбрать подходящий вариант:

Российские модели. Выпускаются такими компаниями, как «Катран», «Форвард» и «Гранат».

Иностранные модели. На российский рынок их поставляет китайская компания Ningbo Stone.

Сборка электрической конструкции

Монтаж электростеклоподъёмников на ВАЗ-2107 осуществляется в несколько этапов. Начинать её следует с тщательного изучения инструкции, в которой подробно расписана установка ЭСП на ВАЗ-2107. Алгоритм действий будет следующим:

Нужно обесточить автомобиль: отключить зажигание, выключить аккумулятор. Делается это для соблюдения техники безопасности и во избежание травм.

Необходимо удалить старый механический подъёмник стекла.

Следует выбрать максимально подходящее для размещения электрического мотора место. Наиболее удачным расположением считается нижняя часть двери.

Нужно наметить места для креплений. Это легко сделать, приложив мотор к тому месту, где он будет расположен. После этого необходимо просверлить отверстия.

Следует разместить электростеклоподъёмник, надёжно прикрепить его. Заводские электростеклоподъёмники ВАЗ-2107 комплектуются саморезами для крепежа, которые часто оказываются ненадёжными. Для более сильной фиксации их лучше заменить винтами с гайками и специальной шайбой-гровером.

Между поверхностью двери автомобиля и кронштейнами мотора электрического стеклоподъёмника в обязательном порядке прокладываются гайки. Их задача — предотвращать трение троса по двери при работе электростеклоподъёмника на ВАЗ-2107. Теперь можно переходить ко второй части монтажа:

Нужно правильно расположить трос подъёмника между роликами. Согласно инструкции трубки троса должны пересекаться.

Необходимо определить месторасположение клавиш электрического подъёмника. Оптимальными являются дверная ручка и приборная панель автомобиля.

Во время установки планки на автомобильную дверь надо с предельной аккуратностью опустить стекло и зафиксировать его в монтажной рейке. Любое неосторожное движение чревато поломкой хрупких деталей.

Третья часть установки ЭСП подразумевает работу с электропроводкой. Все манипуляции следует осуществлять по инструкции:

Используя гофрированную трубку, следует протянуть провода к консоли автомобиля. Чтобы не перегружать прикуриватель, лучше воспользоваться отдельным электропроводом с предохранителем.

Нужно вывести их сквозь отверстия для клавиш управления, располагающиеся на панели приборов, подключить и уложить на специальное место.

Провода, проходящие внутри салона, необходимо изолировать посредством пластмассовых трубок и разместить под обшивкой.

Следует помнить, что подключение силового контура электроподъёмников к бортовой электрической сети невозможно без использования предохранителей. Схема, по которой будет произведено подключение электропроводки, должна обеспечивать функционирование электроприводов только в тех случаях, когда силовой агрегат будет включён.

Заключительная часть установки ЭСП на ВАЗ-2107 подразумевает финальное налаживание механизма. Настройка будет выполнена верно, если при максимальном подъёме стекла между ним и уплотнителем не останется щелей. Останется лишь закрепить обратно дверную обшивку, а место, где была ручка механического подъёмника, закрыть заглушкой.

Выводы

Установка электрических стеклоподъёмников на ВАЗ-2107 — вполне посильная задача для автолюбителей, хотя бы единожды работавших с электричеством. Если же справиться с ней не получается, можно обратиться в автосервис, где за соответствующую плату будет произведён качественный монтаж.

Пожалуйста, оцените этот материал!

(2

Стеклоподъемники на ваз 2107: схема, устройство, ремонт, установка электрического, как снять и поставить механизм, тросик, ручку, инструкции

Стеклоподъёмники — неотъемлемая часть управления автомобилем.

Водителю стоит быть в курсе основных неисправностей этого узла и способов их самостоятельного устранения, а также знать, что делать, если стекло заклинило, упало или возникла необходимость снятия/установки стелоподъёмника. Практический интерес также представляет выбор и самостоятельная установка электростеклоподъёмников на ВАЗ 2107.

Устройство стеклоподъёмников ВАЗ 2107

Что такое стеклоподъёмник, знает каждый автолюбитель. Функции его просты: открывать и закрывать окно, тем самым регулируя микроклимат и уровень в салоне. Стеклоподъёмники бывают двух видов: ручные (в просторечье костыли или мясорубки) и электрические, управляемые с приборной панели или отдельных кнопок.

На заводе-изготовителе на ВАЗ 2107 устанавливались ручные стеклоподъёмники, имеющие довольно простую конструкцию. Они основаны на работе механизма, к которому при помощи специальных фиксирующих устройств прикрепляется стекло. Боковые стекла опускаются и поднимаются за счёт поворотов ручки, находящейся внутри салона.

Стандартный стеклоподъёмник «семёрки» управляется ручкой и весьма неудобен в обращении

Какие бывают стеклоподъёмники на «семёрке»

За время своего существования автомобиль ВАЗ 2107 оснащался двумя видами стеклоподъёмников:

Реечными. Они считаются более надёжными. Установка такого типа стеклоподъёмников совершенно исключает перекос стекла. Работа механизма заключается в передаче силы вращения шестерёнки, взаимодействующей с рейкой линейного типа, к каретке стекла. Основным недостатком является потребность в постоянной смазке, т. к. шестерёнки механизма изготавливались из пластика, который довольно быстро изнашивается и может вывести из строя весь механизм.Реечные стеклоподъёмники считаются более надёжными, но требуют постоянной смазки

Тросовыми — по своему устройству они более слабые и чаще выходят из строя. Принципиальным элементом такого типа стеклоподъёмников является трос, присоединённый к крутящему механизму. Устройство работает довольно медленно из-за низких функциональных свойств привода, с усилием преодолевающего сопротивление уплотнительных резинок. Может случиться и такое, что оно начинает перегреваться и в какой-то момент просто выходит из строя. Плюсом такого типа механизма является его хорошая ремонтопригодность, но слишком частая необходимость в ремонте практически аннулирует это преимущество.Тросовые стеклоподъёмники чаще выходят из строя, но отличаются высокой ремонтопригодностью

Неисправности стеклоподъёмников и пути их устранения

Работа стеклоподъёмника настроена и отрегулирована заводом-изготовителем, поэтому вмешиваться в неё следует предельно внимательно и аккуратно, иначе может появиться заедание механизма, похрустывание и треск.

Из личного опыта советую до того, как приступить к выполнению самостоятельного ремонта механизма стеклоподъёмника, внимательно изучить устройство и ознакомиться с подробной инструкцией по устранению неисправностей. Даже если кажется, что многие из них вполне возможно устранить, вооружившись отвёрткой и гаечным ключом, в некоторых случаях может потребоваться полная замена стеклоподъёмника.

Прежде чем приступать к самостоятельному ремонту, необходимо изучить устройство стеклоподъёмника и принцип его работы

Скрип стеклоподъёмника

Скрип стеклоподъёмника на первый взгляд не кажется серьёзной неисправностью, но на этот сигнал следует обращать внимание, так как это первый признак того, что механизм изнашивается и скоро может сломаться. Методы борьбы с таким симптомом предельно просты, доступны каждому и не отнимают много времени:

• смазать стеклоподъёмник — для этих целей подойдут смазки любых производителей, широко представленные в автомагазинах;При первых проявлениях скрипа стеклоподъёмник необходимо смазать
• заменить резинки, контактирующие со стеклом. При открытом окне в салон автомобиля неизбежно попадает пыль и песок, который царапает стекло и резинки, вследствие чего возникает скрип. Попадание пыли и влаги через зазор между стеклом и уплотнителем может в дальнейшем привести к заклиниванию механизма, поэтому необходимо регулярно следить за его чистотой.

Стеклоподъёмник заклинило

Основные причины того, что стеклоподъёмник ВАЗ 2107 заклинило, следующие:

• поломка сварного соединения, связывающего кронштейн троса и планку стекла, к которому оно присоединено. В таком случае нужно отсоединить трос стеклоподъёмника и приварить кронштейн;
• трос запутался или перекрутился внутри механизма стеклоподъёмника. Можно попробовать просто снять и переустановить трос. В случае неудачи придётся заменить весь механизм;
• износ шестерёнок стеклоподъёмника — свидетельствует об однозначной необходимости их замены.Изношенную шестерню необходимо заменить

Падает стекло

Бывает так, что стекло падает и не удерживается в поднятом состоянии. Причина этого может крыться в ослаблении крепления натяжного, создающего должное натяжение троса, ролика.

Чтобы устранить поломку, необходимо восстановить это крепление. Другой причиной неисправности может стать то, что конец троса вылетел из крепежа.

Тогда необходимо снять стеклоподъёмник и попробовать намотать трос заново.

Качественно ли вы выполнили ремонт, проверить легко: в исправном состоянии ручка стеклоподъёмника крутится свободно и без усилий, стекло поднимается легко, не застревая и без посторонних звуков.

Ремонт стеклоподъёмника ВАЗ 2107: пошаговая инструкция

Большинство поломок стеклоподъёмника в автомобиле ВАЗ 2107 устранить не составляет труда. В большинстве случаев независимо от конструкции и механизма ломаются именно зубцы вращающей шестерёнки.

Чтобы приступить ремонту, сначала снимают обшивку и карту двери автомашины со всеми элементами, размещёнными на ней. Затем снимается и сам стеклоподъёмник, после чего производят необходимые работы.

Снимаем ручку стеклоподъёмника

Одна из самых регулярных неисправностей — это поломка ручки, которая происходит и на передних, и на задних стеклоподъёмниках из-за неаккуратного использования или просто со временем.

За несколько лет владения ВАЗ 2107 мы убедились, что в случае поломки ручку лучше сразу поменять, так как ремонт её помогает ненадолго и экономически нецелесообразен.

Стоимость ручки стеклоподъёмника на «семёрку» составляет в разных автомагазинах от 20 до 80 рублей, так что можно заодно заменить все четыре ручки, выбрав их внешний вид на свой вкус.

Можно даже выбрать и установить красивые ручки от других автомобилей.

Заменить ручку несложно, это происходит в следующем порядке:

Освободить ручку от пластикового фиксатора, называемого стопорным кольцом. С этой целью отвёрткой, имеющей плоский наконечник, наружное кольцо отодвигается от внутреннего и затем снимается стопорное кольцо.

Снять и на её место установить новую.Для того чтобы снять ручку стеклоподъёмника, нужно отодвинуть стопорное кольцо при помощи плоской отвёртки

Снимаем стеклоподъёмник

Чтобы снять стеклоподъёмник, необходимо последовательно выполнить следующие действия:

Опустить стекло до упора и снять ручку стеклоподъёмника.

Открутить болты крепления дверной ручки и снять её.Ручка двери в ВАЗ 2107 имеет три точки крепления

Снять обшивку дверей, чтобы получить доступ к механизму стеклоподъёмника.

Если планируется установить стеклоподъёмник обратно, нужно связать проволокой тросик, чтобы он не сходил с направляющих желобков.Закрепление троса проволокой при снятии стеклоподъёмника облегчит его обратную установку

Ослабить болт, фиксирующий нижний ролик.Ослабляем болт, фиксирующий нижний ролик стеклоподъёмника

Ослабить натяжение троса, сместив нижний ролик.

Снять тросик стеклоподъёмника с роликов.

Открутить три гайки крепления механизма стеклоподъёмника к двери.Поочерёдно откручиваем гайки крепления механизма стеклоподъёмника к двери

Вытащить стеклоподъёмник.

Устанавливаем новый механизм

Чтобы поставить на место механический стеклоподъёмник, нужно осуществить следующие действия:

Смазать трос стеклоподъёмника.Перед установкой тросик стеклоподъёмника нужно хорошо смазать

Вставить стеклоподъёмник на место и затянуть три гайки крепления механизма к двери.

Установить трос на ролики.

Удалить проволоку, если вы фиксировали тросик на этапе разборки.Проволоку, связывающую тросик, проще всего перекусить

Отрегулировать натяжение тросика и затянуть гайку крепления нижнего ролика.Трос стеклоподъёмника натягивается постукиванием молотка по головке, надетой на болт кронштейна натяжного ролика

Проверить работоспособность стеклоподъёмника.

Поставить обшивку двери.

Затянуть болты крепления дверной ручки.

Установить ручку стеклоподъёмника, зафиксировав её стопорной шайбой.

Замена тросика

Бывает, что механизм стеклоподъёмника исправен, а трос порвался или перекрутился. Заменить его несложно, но нужно учитывать следующие особенности:

• перед установкой обязательно нужно обильно промазать трос смазкой;
• на верхний ролик механизма подаётся нижняя ветвь троса, а верхняя направляется вниз. Чтобы ветви не перепутались, рекомендуется связать их проволокой, которую после окончательного закрепления механизма стеклоподъёмника и проведения необходимых регулировочных процедур снять;
• в устройстве стеклоподъёмника ВАЗ-2107 присутствует верхний скрытый ролик. С первой попытки трос на него надеть практически невозможно. Пойдём на небольшую хитрость — на вершине троса скручиваем петлю и ведём её к тому месту, где располагается этот «невидимый» ролик. Двигаем петлю поочерёдно вверх-вниз и после нескольких неудачных попыток она зацепляется за ролик.Верхний ролик скрыт под обшивкой двери, поэтому надеть на него трос можно только наощупь, свернув трос петлёй

Замена роликов

В конструкцию троссового стеклоподъёмника ВАЗ 2107 входят четыре ролика, между которыми осуществляется перемещение троса, с закреплёнными на барабане концами.

Первый ролик — натяжной, его задача — обеспечить нужное натяжение троса на протяжении всей эксплуатации, потому как в процессе работы он может растягиваться. Два верхних ролика при помощи натяжных пластин соединены с кронштейнами стекла.

В результате при опускании и подъёме стекла эти ролики двигаются вместе с ним. Нижний ролик неподвижен, он закреплён на двери.

Для замены роликов необходимо открутить крепления, на которых они держатся, и установить новые детали.

Механизм тросового стеклоподъёмника ВАЗ 2107 состоит двух подвижных и двух неподвижных роликов

Видео: замена стеклоподъёмника на ВАЗ 2107

Итак, с основными неисправностями ручных стеклоподъёмников ВАЗ 2107 можно справиться самостоятельно. Однако даже если неисправность кажется возможным устранить самостоятельно, для собственной безопасности предпочтительнее поставить новый механизм. Сейчас в большинстве случаев на «семёрки» вместо ручных устанавливают электрические стеклоподъёмники.

Установка электростеклоподъёмников на ВАЗ 2107

Комфорт управления стеклом с кнопки, экономия времени и усилий, повышение привлекательности салона машины без надоевших ручек — это неполный список преимуществ электрических стеклоподъёмников. Поэтому владельцы «классических» авто, в частности, ВАЗ 2107 при замене устанавливают на свою машину именно их.

Современные электрические стеклоподъёмники ВАЗ 2107 отличаются повышенной надёжностью, возможностью самостоятельной установки и позволяют управлять стёклами дверей лёгким нажатием кнопки. Они успешно работают в тандеме с сигнализацией, обеспечивая автоматическое закрытие стёкол при постановке автомобиля на охрану.

Выбираем тип электрического стеклоподъёмника

Существует два варианта установки и подключения комплектов электрических стеклоподъёмников:

С сохранением заводского стандартного механизма и дополнительной установкой электромотора. Это более простой и дешёвый способ, но при этом увеличивается риск выхода из строя всей системы при перегреве мотора.

С монтажом отдельного комплекта оборудования. Стоимость его выше, но этот способ отличается большей надёжностью в эксплуатации.

На рынке автомобильных товаров для ВАЗ 2107 есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

В предлагаемый продавцом комплект электрических стеклоподъёмников входят:

• инструкция по установке;
• два электростеклоподъёмника;
• жгут электропроводки;
• два переключателя;
• декоративные заглушки для отверстий, оставшихся от механических стеклоподъёмников.

Комплект включает два стеклоподъёмника, жгут электропроводки, переключатели и декоративные заглушки на двери

Как установить электростеклоподъёмник на ВАЗ 2107

Произвести монтаж электрических стеклоподъёмников достаточно сложно, но возможно. Работы удобнее проводить в гараже или закрытом боксе.

Вам потребуется комплект стеклоподъёмников, гаечные ключи, отвёртки, пассатижи, болты и гайки разных размеров, фиксаторы для стекла, провода и предохранители. В процессе монтажа могут быть выявлены неисправности, для устранения которых потребуется покупка дополнительных запчастей. Перед установкой обязательно изучите инструкцию.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ 2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Важный этап после монтажа самого механизма электростеклоподъёмника — установить кнопки управления подъёмом и опусканием стекла.

В автомобиле ВАЗ 2107 места для таких кнопок, естественно, не предусматривались, поэтому удобное для вас расположение вы можете выбрать самостоятельно.

Учтите, что чем дальше вы расположите кнопки от двери, тем длиннее понадобятся провода. Поэтому удобнее расположить их на внутренней дверной ручке.

Для установки электростклоподъёмников необходимо сделать несколько технологических отверстий для крепления механизма, а старые полости закрыть прилагающимися декоративными заглушками

Порядок работ по установке электростеклоподъёмников на ВАЗ 2107 следующий:

Отключить клеммы аккумуляторной батареи автомобиля во избежание возможности замыкания проводки.

Поднять стекло вверх, закрепив его скотчем, чтобы оно не упало, когда будут сняты крепления механического стеклоподъёмника.

Снять заводской стеклоподъёмник.После снятия дверной обшивки и штатного стеклоподъёмника можно приступить к установке электрического прибора

Установить и закрепить электромотор.Устанавливаем электростеклоподъёмник на место и приступаем к его подключению

Подготовить места установки кнопок управления (чаще всего, на ручках дверей).

Проложить провода к кнопкам управления.

Произвести подключение проводов согласно инструкции.Схема подключения проводки находится в инструкции

Установить кнопки на выбранные места.

Подключить аккумулятор и проверить работу электростеклоподъёмника.

Установить обратно дверную обшивку.

Установить декоративные заглушки на место ручки механического стеклоподъёмника.С электростеклоподъёмником управлять открытием окон ВАЗ 2107 гораздо удобнее

Видео: установка электрических стеклоподъёмников на ВАЗ 2107

Итак, мы рассмотрели устройство, виды и основные неисправности стеклоподъёмников ВАЗ 2107. Заводом предусмотрена конструкция ручных стеклоподъёмников, тросовых или реечных.

Наиболее частые неисправности таких стеклоподъёмников — это перекручивание или обрыв троса, износ шестерёнок, ослабление крепления натяжного ролика, что приводит к скрипам, заклиниванию, падению стекла. Исправить большинство поломок можно самостоятельно, чаще всего путём переустановки троса или замены всего механизма.

Для повышения комфорта управления ВАЗ 2107 можно установить электрические стеклоподъёмники, а благодаря приведённой пошаговой инструкции сделать это можно самостоятельно.

Фотоинструкция по установке электростеклоподъемников “ГРАНАТ” в передние двери ВАЗ-2104, -2105, -2107

Обращаем Ваше внимание, что установка электрических стеклоподъемников на автомобиль должна производиться в специализированных центрах квалифицированным персоналом.

Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора.

Если аккумулятор отключить нельзя, рекомендуется на время монтажных работ удалить предохранители цепей, к которым подключаются электростеклоподъемники и освещение салона автомобиля.

Снимаем обивку дверей. Поднимаем стекло в верхнее положение, и фиксируем от самопроизвольного опускания.

Демонтируем тросовый механизм.

 Размечаем отверстия согласно инструкции.

Делаем отверстия сверлом на 5.5

То же самое с нижним отверстием.

Заводим в дверь стеклоподъемник.

Фиксируем рейку в просверленных отверстиях.

Включением ЭСП, переводим каретку напротив технологического окна, опускаем стекло и совместив отверстия стеклодержателей с кареткой, крепим штатными винтами (места крепления показаны стрелками).

Включением проверяем что стекло во время подъема и опускания не перекашивает, регулируем при необходимости.

Стекло должно перемещаться без рывков и заеданий. В случае невыполнения данного требования, необходимо ослабить крепление стеклоподъемника к стенке двери, слегка повернуть весь механизм в ту или другую сторону и затянуть предварительно крепежными деталями. После повторной проверки и выполнения данных требований окончательно затянуть крепежные детали.

Из полости двери, через отверстие в стойке, протягиваем двухжильный провод по салону до места расположения переключателей. Вставляем контакты в корпус, контакты на другом конце провода соединяем с электродвигателем стеклоподъемника.

Корпуса с проводками соединяем с переключателями. Выполняем соединения в соответствии со схемой подключения электростеклоподъемника:

Присоединяем аккумулятор. Включаем габаритные огни автомобиля, при этом должна включиться подсветка переключателя электростеклоподъемника.

Пробным включением проверяем работоспособность стеклоподъемника.

Устанавливаем на место обивку двери. Ставим декоративные заглушки в отверстия от ручек штатных стеклоподъѐмников в обивках дверей и закрепляем их зажимами.

Купить электрические стеклоподъемники “Гранат” для автомобилей ВАЗ-2104, -2105, -2107 Вы можете в нашем интернет-магазине.

Устанавливаем электростеклоподъёмники на ВАЗ-2107 своими руками

Каждый владелец не нового отечественного автомобиля однажды мечтал об установке ЭСП (электростеклоподъемники) на свой автомобиль, сделав процедуру подъема стекла простой и приятной.

Однако в силу тех или иных причин установка электростеклоподъемников постоянно оттягивается, одних останавливает стоимость вопроса (в случае с установкой на сервисе), другие боятся что-то самостоятельно менять, а третьи — попросту не находят для этого времени.

Вот так и мне постоянно не хватало этой простой, но очень полезной функции в своем “Жигуленке”, желание было, но постоянно была отговорка какая-нибудь из вышеперечисленных. Но в один день, собравшись с мыслями, я все же решился на этот шаг и решил установить электростеклоподъемники самостоятельно, на свой автомобиль.

Основная проблема состояла в том, что найти ЭСП на ВАЗ-2107 оказалось не так-то просто, заводские подъемники не предусмотрены производителем, поэтому пришлось выкручиваться…

Погуляв по рынку, я  присмотрелся к конструкции ЭСП на “Классику”, их принцип состоял в том, что вместо ручного подъемного механизма устанавливается такой же, только вместо ручки из внутренней части двери ставится электропривод.

Электромоторчик занимает определенное место в дверной полости, на ВАЗ-2106 или ВАЗ-2101 это — не проблема, поскольку там  имеется поворотная форточка, а уже под ней собственно и расположен мотор. Проблема в том, что у ВАЗ-2107 опускание стекла происходит по всей длине, поэтому и места для того, чтобы установить электромотор — нет.

Что же делать? Желание установить ЭСП есть, а возможности выходит — нет!? Выходом из ситуации стали электростеклоподъемники западного производства компании SPAL. Присмотревшись к механизму и принципу конструкции я пришел к выводу, что они прекрасно подойдут на мой ВАЗ-2107. Продавец подтвердил мое предположение и порекомендовал мне модель Delux. ЭСП обошлись мне почти в 100$.

Итак, первое, что надо сделать — внимательно прочесть инструкцию, перед тем как установить электростеклоподъемники, это надо сделать обязательно, поскольку в процессе может возникнуть масса вопросов, а читать инструкцию, отрываясь от работы это — “не комильфо”.

В моем случае в коробке была инструкция: установка ЭСП на ВАЗ-2108, однако как вы помните мне надо поставить ЭСП классику, о чем в ней не было ни единого слова.

Комплект включает в себя полный комплект крепежей, кстати, у меня даже часть осталась, здесь, как говорится, чувствуется, что производство “буржуйское”, а не наше, у нас зачастую не хватает половины деталей :-).

Проще говоря, действовать пришлось по принципу всеми любимого метода “научного тыка”. Найдя место для мотора ЭСП, я принялся проталкивать провода в трубки.

Проблема в том, что в трубке уже было два провода, предназначенные для привода закрывания двери и еще по одному проводу подогрева зеркал, поэтому добавив к этой “компании” еще свои трубка стала полностью заполнена.

Согласно инструкции — трубки троссиков электрстеклоподъемников обязательно должны пересекаться внутри двери. Крепежные пластины можно крепить к мотору и приводу с любой стороны, выберите для себя оптимальный вариант.

Итак, электромоторчик установлен при помощи длинных болтов, обязательно положите по две гайки между крепежными кронштейнами электропривода (мотора) и дверью, это позволит избежать трения троссиков по окантовке двери. Болты крепятся к кронштейнам при помощи штатных резиновых подушечек. Электропривод подъемников держится на саморезах из комплекта. На фото можно увидеть резиновые подушечки, которые тоже были в комплекте.

Установка электростеклоподъемников: соединение привода и подключение проводки

Теперь пару слов относительно принципа крепления электростеклоподъемнков к “родным” креплениям. В комплекте, купленном мною, содержалось большое количество переходников, порядка 20 шт. под разные модели авто.

Так вот, переходники одеваются внутренней частью на шлицы, на которые устанавливалась штатная ручка, на наружную часть переходника одевается наш привод ЭСП.

Для пущей верности между приводом и переходником я закрутил небольшой винтик, это прибавит соединению надежности.

Подключение кнопок, проводка, предохранители и т. д

Как я уже говорил наши  “западные” друзья предусмотрели все, поэтому в комплекте я нашел: проводку, кнопки, а также предохранитель. Плюсовой провод пришлось взять от прикуривателя, через предохранитель.

К элетромоторам ЭСП шли довольно толстые провода, поэтому менять их не было потребности, их сразу подключите к своим кнопкам, чтобы не путаться потом.

На сами кнопки также необходимо подать плюс, а также провод от подсветки приборов, это добавляет некой стильности всему этому в условиях темноты кнопки довольно “прикольно” выглядят.

Установка кнопок ЭСП

После того как все соединения проверены, я стал присматривать место под кнопки.

Те, которые шли в комплекте казались какими-то через чур крошечными, поэтому поначалу я планировал заменить их “жигулевскими”.

Место нашлось довольно быстро, им стало место под лампочку понижения уровня тормозной жидкости. Кнопки прекрасно разместились, такое ощущение будто “буржуины” специально под это место их создавали.

В общем, как-то так… У меня все получилось, после того как установка завершена, пришло время проверить результат. Впечатления конечно — непередаваемые, результат превзошел все ожидания, стекла поднимаются и опускаются от простого нажатия кнопки.

Отдельное удовольствие я испытываю, когда зеваки замечают плавное опускание или поднятие стекол на “Классике”, их глаза увеличиваются в размерах, некоторые подходят, интересуются, а некоторые просто — молча завидуют.

Короче, говоря, самое главное, что мечта об ЭСП осуществилась, более того при минимальных затратах и самое главное, приятно осознавать тот факт, что все это было сделано своими руками!

Пошаговое руководство по установке электростеклоподъемников для владельцев ВАЗ 2107

Главная » Электропакет » Пошаговое руководство по установке электростеклоподъемников для владельцев ВАЗ 2107

Как установить электро стеклоподъемники на ВАЗ 2107, какую схему использовать, как поменять ЭСП своими руками, в каких случаях требуется ремонт?

Ответы на эти вопросы мы дадим ниже, а для начала давайте ознакомимся с устройством механических СП:

• рукоятка, при помощи которой можно поднять и опустить стекло;
• отделочная втулка со специальным местом для рукоятки;
• так называемая розетка ручки;
• механизм подъема и опускания стекол;
• нижний и верхний ролики;
• фиксирующие пластины;
• крепежные болты для пластины, а также болты и гайки для фиксации нижнего ролика;
• трос, с помощью которого осуществляется открытие и закрытие стекол;
• специальный кронштейн, который фиксирует стекло в одном положении;
• натяжной ролик.

Что касается электрических СП, то в данном случае устройство включает в себя также блок управления с кнопками, привод или мотор-редуктор, а также электроцепь, соединяющую все элементы.

Возможные неисправности и способы их устранения

В случае с механическими СП неисправностей может быть не так много, все они обусловлены механическими повреждениями системы. К примеру, это может быть износ роликов, кронштейнов, обрыв тросика и т.д.

Гораздо сложнее ситуация обстоит с электрическими системами, поскольку они оснащаются более сложными элементами.

Из признаков неисправностей ЭСП можно выделить либо полный отказ от работы стеклоподъемников, либо их неполноценная работа, а также шумность.

По каким причинам могут произойти неисправности:

Повреждения проводки подключения, обрыв кабеля, пробой изоляции. Если проводка по каким-то причинам повреждается, то на электродвигатель ЭСП не сможет поступать сигнал о том, что нужно открыть или закрыть стекло. В случае с пробоем изоляции возможна утечка тока, поэтому ЭСП будут работать слишком медленно или прерывисто. Иногда причина обусловлена недостаточным контактом электроцепи с устройством. Поврежденные провода нужно поменять на новые, если окислились контакты, то их надо прочистить или также поменять.

Выход из строя электродвигателя системы. При поломке моторчика редуктора ЭСП вовсе откажутся работать, такая неисправность обычно проявляется через несколько лет интенсивного использования устройств. Сам привод можно попробовать поменять или отремонтировать, сложность ремонта зависит от неисправности.

Неполадки в работе блока управления, на котором расположены кнопки. В том случае, если отказываются функционировать сразу все ЭСП, это может свидетельствовать о том, что вышел из строя управляющий модуль. Не исключено, что причина заключается в повреждении контакта с бортовой сетью автомобиля, также неисправностям подвержена и схема, расположенная внутри блока. Если произошло такое, что не работает только один ЭСП или несколько, то скорей всего, неисправность нужно искать в плохом контакте управляющей клавиши с электрической сетью. Нужно проверить возможное наличие окисления и удалить его.

Перегорание предохранительного устройства, которое отвечает за функционирование ЭСП. Эта деталь может располагаться в соответствующем блоке в моторном отсеке или на участке цепи питания от стеклоподъемников до аккумуляторной батареи. Если причина кроется в перегорании, то устройство подлежит замене.

Износ роликов или шестеренок. Неисправности такого плана связаны с долгим и интенсивным использованием ЭСП. Со временем зубчики шестерни могут быть повреждены из-за износа, обычно такие устройства не подлежат ремонту, их нужно только менять (автор видео — Саня Качан).

Процесс демонтажа и замены устройства

Как снять и произвести замену механических СП на электрические? Перед тем, как поставить ЭСП, нужно учесть, что это — задача не из легких, она потребует немало сил и времени. Поэтому перед тем, как начать замену, подумайте — сможете ли вы ее выполнить. Если сомневаетесь в этом, то лучше доверьте дело специалистам.

Итак, как производится снятие механических и установка электрических СП:

Для начала необходимо полностью опустить СП до упора вниз, после чего производится снятие ручки. Для демонтажа рукоятки следует отсоединить стопорную шайбу, расположенную между обшивкой двери и самой рукояткой. Чтобы сделать это, вам необходимо раздвинуть края шайбы, используя отвертку с плоским наконечником, после чего вывести ее из зацепления с рукояткой.

После этого производится демонтаж дверной обивки на каждой двери. Сделав это, вы сможете увидеть технологическое отверстие и получить доступ к конструктивным элементам СП. Используя гаечный ключ на 10, вам надо будет открутить винт, который крепит натяжной ролик. Болт откручивается таким образом, чтобы его можно было отодвинуть и ослабить натяжение троса. Когда трос ослабнет, его также надо демонтировать с роликов.

Затем, применяя гаечный ключ на 8, надо выкрутить три гайки, которые фиксируют механизм открытия и закрытия стекол. После откручивания этот механизм демонтируется через технологическое отверстие аналогичным образом, как вы снимали трос. Если демонтаж механизма невозможен, вам надо будет выкрутить гаечным ключом на 10 гайку, которая крепит направляющие стекол и отодвинуть.
Когда старый механизм СП будет демонтирован, вам также надо будет отвернуть четыре самореза, которые фиксируют стекло к тросику. Когда все эти действия будут выполнены, можно считать процедуру демонтажа оконченной, теперь можно устанавливать новые СП или заняться ремонтом старых. Перед тем, как установить ЭСП, нужно убедиться в том, что все составляющие компоненты полностью исправны. Если в результате диагностики будут обнаружены дефекты, то поврежденные детали меняются на новые.

Что касается непосредственно установки, то перед выполнением процесса нужно внимательно ознакомиться с мануалом по монтажу и подключению, она должна идти в комплекте. Для того, чтобы не допустить возможных замыканий в бортовой сети в ходе выполнения работ, желательно отключить аккумуляторную батарею, для этого откройте капот и сбросьте клемму.

Далее, стекло необходимо поднять в самый верх до упора и закрепить его в таком положении, для этого может использоваться скотч. После этого вам надо будет выбрать место для установки привода, как правило, его устанавливают в нижней части проема в двери. Приложите к будущему месту установки привод и сделайте разметку для крепежных элементов. Используя дрель, вам надо будет просверлить соответствующие отверстия.

Затем производится установка электрического двигателя в выбранное место монтажа, устройство крепится в двери. Обычно комплектация ЭСП идут саморезы для установки, но мы рекомендуем использовать не их, а гайки с шайбой гровером для более надежного крепления.

Когда привод будет установлен, необходимо будет положить две гайки между дверью, а также кронштейнами этого двигателя. Это позволит избежать возможного перетирания тросика по окантовке при использовании ЭСП. Непосредственно сам тросик укладывается на штатное место между роликами. В соответствии с инструкцией необходимо, чтобы патрубки от тросов пересекались внутри двери. Если речь идет о реечном механизме, то разумеется, этот момент можно не учитывать.

На следующем этапе необходимо подобрать место для монтажа управляющих кнопок. Оптимальнее всего будет установить их на центральную консоль либо на ручку открытия двери. В месте установки кнопок нужно будет проделать соответствующие их размеру отверстия.

Когда будет установлена планка, стекло необходимо будет полностью опустить вниз и зафиксировать его на установочной рейке. На этом этапе нужно быть предельно аккуратным, поскольку есть вероятность повреждения хрупких элементов.

После выполнения этих действий производится подключение проводки. Вам также надо ознакомиться с инструкцией по подключению, она входит в комплектацию. Подключение всех компонентов осуществляется в соответствии со схемой. Для начала проводку следует подвести к центральной консоли салона авто через специальный гофрированный шланг, который защитить проводку от внешних воздействий. Подключение проводов обычно осуществляется к цепи питания прикуривателя, но если вы не хотите нагружать эту цепь, то можно уложить отдельный кабель к аккумулятору.

Затем через отверстия для клавиш управления в центральной консоли необходимо вывести проводку, подключить устройства к электроцепи и установить их в посадочном месте. Когда вы будете подключать силовой контур системы к электрической сети вашего ВАЗ 2107, необходимо в обязательном порядке защитить цепь предохранительным устройством. При этом желательно, чтобы электрическими стеклоподъемниками можно было управлять при запущенном двигателе, это позволит сохранить заряд аккумулятора.

Проводка, которая укладывается в салоне, обязательно должна быть заизолирована при помощи пластмассовых трубок. Когда укладка и подключение проводки будет завершено, нужно подключить обратно АКБ и проверить работоспособность механизма, а если есть необходимость, то произвести его регулировку. Для этого поднимите стекло максимально вверх и удостоверьтесь в том, что любые зазоры отсутствуют. Когда регулировка будет завершена, необходимо установить на место облицовку от дверей, все действия по сборке осуществляются в обратной последовательности. На том месте, где была установлена ручка, нужно установить специальную заглушку.

Фотогалерея «Самостоятельная замена»

Заключение

Как видите, процедура установки ЭСП достаточно сложная. Нужно понимать, что если вы допустите ошибки при установке данной системы, это может привести к неполадкам в работе стеклоподъемников. Именно поэтому автомобилисты, которые никогда не сталкивались с процессом установки ЭСП, обычно доверяют это дело специалистам.

 Загрузка …

Видео «Наглядное пособие по монтажу ЭСП»

Как правильно выполнить задачу установки электрических СП и не допустить при этом ошибок — ознакомьтесь с наглядным пособием по монтажу (ролик снял Сергей Зукол).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос
