Схема предохранителей ваз 21213 (нива): описание, инструкции и фото

Схема и расположение блока предохранителей Нива ВАЗ-21213 и 21214

В этом материале мы ознакомим вас с блоком предохранителей Нивы  21213 и 21214, назначениями предохранителей, и нюансами с дополнительным блоком предохранителей ВАЗ-21214, который отвечает за систему впрыска и находится в отдельном блоке с левой стороны под панелью приборов. Внешне блок выглядит следующим образом:

Нумерация предоранителей в нем следующая:

А вот как выглядит отдельный блок системы вспрыска, кстати в нем расположен предохранитель электровентилятора в том числе:

Ниже приводим назначения блоков предохранителей Нивы, как основного так и системы вспрыска:

Номер
мощность A
Назначение предохранителя

Блок предохранителей расположенных под панелью управления

1
16
Вентилятор отопителя – электродвигательОчиститель фар и электродвигатель очистителя фар при всех положениях щеток, за исключением исходного Обогрев заднего стекла – реле включения (обмотка) Очиститель и омыватель заднего стеклаОмыватель ветрового стекла

2
8
Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации – режим указателя поворота Фонари заднего хода Очиститель ветрового стекла (моторедуктор и реле) Генератор – обмотка возбуждения Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз Указатель температуры охлаждающей жидкости Указатель уровня топлива, контрольная лампа резерваВольтметр

3
8
Дальний свет – левая фара, контрольная лампа панели управления

4
8
Дальний свет – правая фара

5
8
Ближний свет – левая фара

6
8
Ближний свет – правая фара

7
8
Габаритные огни: левый передний и правый задний, контрольная лампа панели приборовОсвещение номерного знака

8
8
Габаритные огни: правый передний и левый заднийПодсветка: панель приборов, прикуриватель, выключатели и переключатели салона

9
16
Указатель поворотов и реле прерыватель аварийной сигнализации Контрольная лампа аварийной сигнализацииОбогрев заднего стекла: нагревающий элемент и реле включения (контакты)

10
16
Звуковой сигнал Штепсельная розетка Освещение салонаСтоп-сигнал – задние фонари

12 (13)
8
Противотуманные фонари – задниеОчиститель фар – электродвигатель: момент пуска, момент прохождения щеток исходного положения

16 (15)
16
Прикуриватель

Для ВАЗ-21214 предохранители системы впрыска находятся в отдельном блоке с левой стороны под панелью приборов.

1
30
Вентиляторы охлаждения

2
15
Электробензонасос

3
15
Блок управления

4
15
Главное реле системы впрыска

Внимание, на нивах поздних годов выпуска схема подключения второго, нижнего блока предохранителей несколько отличается. Вместо традиционно двух задействованых предохранителей, задействовано целых четыре штуки. Вот фото и схема отличий:

Надеемся что эта информация вам пригодилась, если вы столкнулись с проблемами в электрооборудовании НИВЫ. Будем рады вас видеть в клубе владельцев НИВЫ на нашем форуме.

Предохранители и реле Lada 2121

25.05.2016

Рассмотрены автомобили Нива 2121, Нива 21213, Нива 21214 карбюратор, инжектор (другое название ВАЗ 2121, ВАЗ 21213, ВАЗ 21214, Нива 4?4)

Основной блок предохранителей находится в салоне под приборной панелью, слева от руля.

№ реле
Расшифровка

1
Блок предохранителей системы управления мотора

2
Реле очистителя ветро­вого стекла

3
Блоки предохранителей

4
Блок реле системы управления мотором

Дабы добраться до основного и дополнительного блоков предохранителей в Ниве, необходимо потянуть за защелку, которая расположена сверху блоков и снять крышку:

Расшифровка:

Обозначение предохранителя (номинальный ток, А)
Защищаемые цепи

F1 (16)
Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)

F2(8)
Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

F3(8)
Левая фара (дальний свет), контрольная лампа включения дальнего света

F4(8)
Правая фара (дальний свет)

F5(8)
Левая фара (ближний свет)

F6(8)
Правая фара (ближний свет)

F7(8)
Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

F8(8)
Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией

F9 (16)
Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения

F10(16)
Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях

F11 (8)
Резерв

F12(8)
Резерв

F13(8)
Контакты реле противотуманного света в задних фонарях

F14(16)
Предохранитель прикуривателя

F15(16)
Резерв

F16(8)
Резерв

Блок предохранителей системы управления мотором.

На кузове слева под приборной панелью, расположен диагностический разъем и блок с четырьмя предохранителями системы управления мотором. Для доступа нужно отвернуть два самореза и снять кожух:

Схема расположения предохранителей в блоке Нива 21214.

Расшифровка:

Обозначение (номи­нальный ток, А)
Защищаемые цепи

F1 (30)
Контакты реле правого электровентилятора

F2(30)
Контакты реле левого электровентилятора

F3 (15)
Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания

F4 (15)
Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Чуть ниже основного блока предохранителей находятся реле системы управления мотором.

№ реле
Расшифровка

1
Реле зажигания

2
Главное реле

3
Реле правого электровентилято­ра

4
Реле левого электровентилятора

5
Реле топливного насоса

6 (F5, 15А)
Предохра­нитель топливного насоса (бензонасоса)

Для замены реле, головкой на 10 откручиваем две гайки крепления блока:

снимаем блок…

отключаем колодку жгутов-проводов…

отверткой откручиваем саморез крепления реле и снимаем его.

Под приборной панелью, немного выше педали газа, расположен блок с четырьмя реле.

№ реле
Расшифровка

1
Реле заднего противотуманного света

2
Реле включения обогрева стекла двери багажного отделения

3
Реле ближнего света фар

4
Реле дальнего света фар

Над этим блоком, за комбинацией приборов, установлено реле поворотов и аварийной сигнализации:

Реле стартера находится в моторном отсеке.

СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

LADA GRANTA

LADA KALINA

LADA KALINA 2

LADA LARGUS

LADA PRIORA

LADA VESTA

Ваз 2104, 2105

Ваз 2106

Ваз 2107, 21047

Ваз 2108, 2109, 21099

Ваз 2110, 2111, 2112

Ваз 2113, 2114, 2115

Схема предохранителей ВАЗ 21213 (Нива): описание, инструкции и фото

Главная » Новости

Опубликовано: 05.10.2017

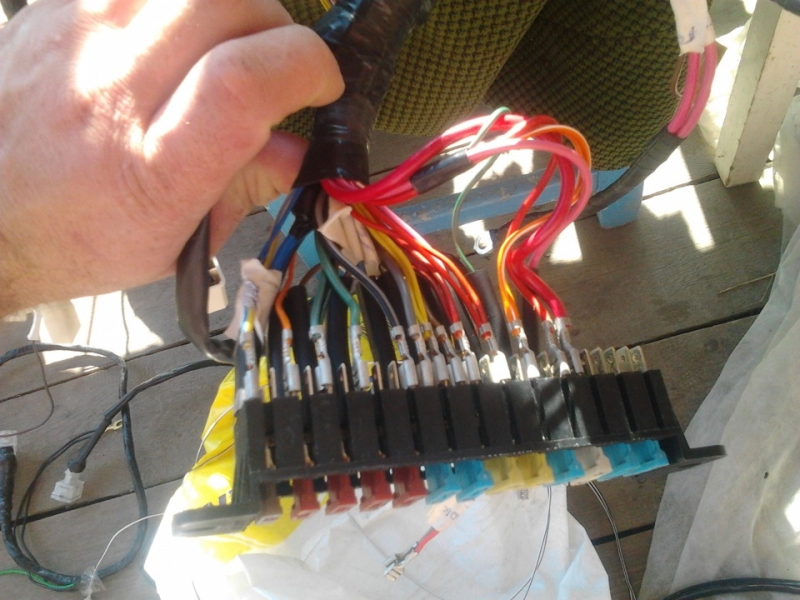

Замена колодки предохранителей Ваз 2101-06

Для предотвращения перегрузок в электроцепи любого автомобиля предусмотрены специальные блоки с предохранителями, которые иногда выходят из строя — перегорают. Чтобы можно было оперативно устранить поломку, в нашей статье представлена схема предохранителей ВАЗ 21213 Нива и описан процесс их замены.

Блок — это металлическая плата с установленными в нее флажковыми одноразовыми плавкими электропредохранителями. Для каждой электроцепи и для всех электроприборов предусмотрен специальный предохранитель.

Блок с электропредохранителями

Электропредохранитель — это легкоплавкая сердцевина из проволоки с двумя ножками для посадки, заключенными в пластмассовую оболочку. Оболочки делаются из пластмассы разного цвета. Сверху нанесена маркировка, указывающая на номинал, на который рассчитан данный предохранитель.
Перегорают предохранители на вентиляторы в Ниве

В случае резкого скачка напряжения тонкая проволочка моментально перегорает и происходит размыкание цепи, тем самым предохраняется соответствующее оборудование от выхода из строя.

Расположение и электросхема

В автомобиле ВАЗ 21213 Нива блок расположен слева в салоне. На него выведено большинство систем: свет, омыватели, аудиосистема, обогреватель, повороты, контрольные приборные лампочки, прикуриватель и остальные.

Вторая плата — блок предохранителей ВАЗ 21213 карбюратор, который находится под капотом в специальном отсеке. На него выведены элементы карбюратора: впрыск, система бесконтактного зажигания, а также коммутатор.

Схема управления клапаном карбюратора

выключатель зажигания; реле; катушка БУ; клапан; выключатель карбюратора. Схема управления клапаном карбюратора

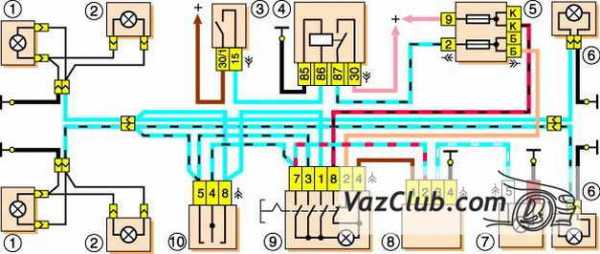

Схема наружного освещения

передние габариты; БП; наружный свет(переключение); свет приборов(выключатель); наружное освещение; освещение номеров; задние габариты. Схема наружного света

Схема поворотов и сигнализации

передние повороты; боковые повороты; выключение зажигания; реле ; БУ; задние фонари; контрольная л ампа ; реле — прерыватель ; выключатель ; переключатель . Схема сигнализации и поворотов

Для определения вышедшего из строя предохранителя понадобится тестер.

Если его под рукой нет, то можно попробовать определить перегоревший визуально. Обычно он заметен почерневшим корпусом. Однако, в случае если напряжение повышалось медленно, то оплавления корпуса может и не быть.

Вследствие этого нужно включить зажигание и то устройство, которое не функционирует, после этого с помощью пробника или тестера провести проверку контакта.

Блоки предохранителей ВАЗ Нива 21214

Любой автомобиль оборудован блоками предохранителей (БП), которые отвечают за безопасность электрических цепей. Их расположение отличается не только в зависимости от марки автомобиля. Даже в близких по годам выпуска моделях одного производителя могут размещаться по разной схеме. Однако в некоторых случаях расположение может совпадать полностью.

Где расположены блоки и реле в Нива 21214 и 21213

Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за  контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

Еще один блок предохранителей установлен в кузове слева от основного. Они отвечают за систему охлаждения и за то как работает мотор. Также присутствует разъем для диагностики. Реле, контролирующее стартер находится либо рядом с основным БП, либо под капотом рядом с емкостью для тормозной жидкости.

Обозначения предохранителей и их предназначение

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.

Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.

 Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.

Дальний свет (правая фара).

Ближний свет (левая фара).

Ближний свет (правая фара).

Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.

Габариты (правая сторона), подсветка панели приборов.

Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.

Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

Хранение вставки по 8А

Аналогично предыдущему.

Противотуманные задние огни.

 Прикуриватель.

Хранение вставки на 16А.

Аналогично на 8А.

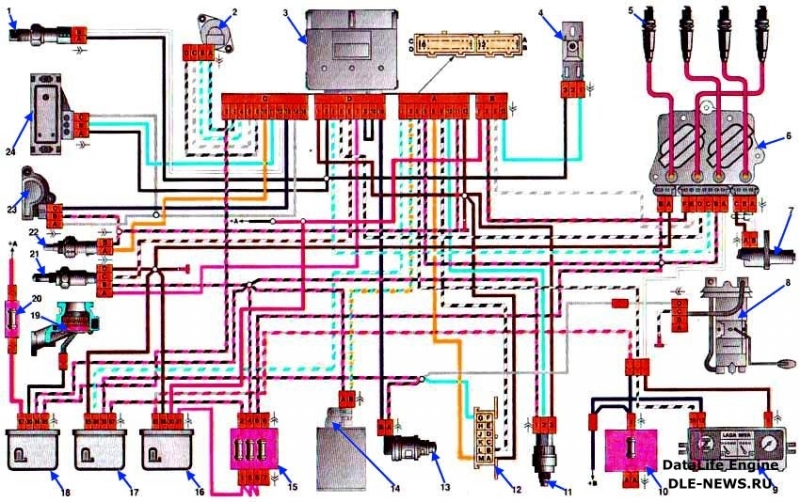

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

Пуск электромотора вентилятора справа (30А).

Аналогичная позиция для левой стороны.

 Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).

Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).

Разъем для диагностики работы системы впрыска.

Блоки реле

Расположение этих блоков следует уточнять по документации на автомобиль. Также некоторые автолюбителя иногда их переносят. Поэтому, покупая б/у авто, лучше уточнить о возможных изменениях. Блок системы управления ДВС слева направо:

Зажигание.

Система запуска ДВС.

Правый вентилятор радиатора.

Аналогичный левый вентилятор.

Работа топливного насоса.

ПР питания бензонасоса (15А).

Последний ключевой блок реле, расположенный над педалью газа отвечает за осветительные приборы и обогрев заднего стекла.

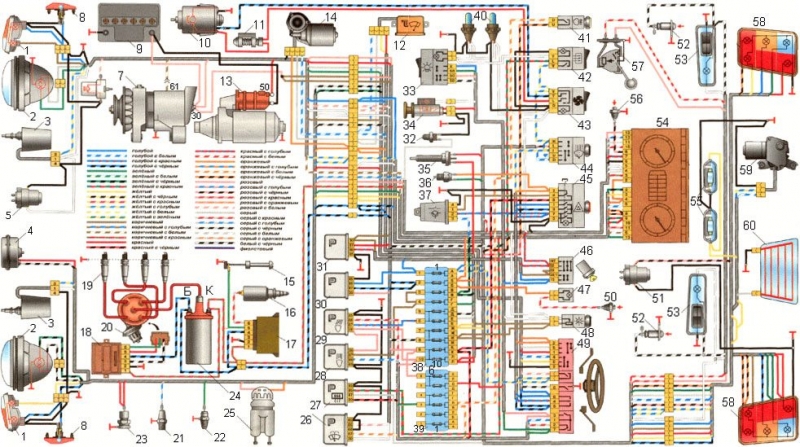

Электросхема с описанием ВАЗ 21213 Нива карбюратор

1. Передние фонари; 2. Фары; 3. Электродвигатели очистителей фар; 4. Звуковой сигнал; 5. Электродвигатель омывателя фар; 6. Электродвигатель омывателя ветрового стекла; 7. Генератор; 8. Боковые указатели поворота; 9. Аккумуляторная батарея; 10. Электродвигатель отопителя; 11. Дополнительный резистор электродвигателя отопителя; 12. Реле-прерыватель очистителя ветрового стекла; 13.

Стартер; 14. Электродвигатель очистителя ветрового стекла; 15. Концевой выключатель карбюратора; 16. Электромагнитный клапан карбюратора; 17. Блок управления электромагнитным клапаном карбюратора; 18. Коммутатор; 19. Свечи зажигания; 20. Датчик-распределитель зажигания; 21. Датчик контрольной лампы давления масла; 22. Датчик указателя температуры; 23.

Штепсельная розетка для переносной лампы; 24. Катушка зажигания; 25. Датчик контрольной лампы уровня тормозной жидкости; 26. Реле включения очистителей и омывателя фар; 27. Реле включения обогрева заднего стекла; 28. Реле включения дальнего света фар; 29. Реле включения ближнего света фар; 30. Реле включения зажигания; 31. Реле включения стартера; 32.

Выключатель контрольной лампы блокировки дифференциала; 33. Переключатель наружного освещения; 34. Прикуриватель; 35. Выключатель стоп-сигнала; 36. Выключатель света заднего хода; 37. Реле-прерыватель указателей поворота и аварийной сигнализации; 38. Основной блок предохранителей; 39. Дополнительный блок предохранителей; 40. Лампы подсветки рычагов управления отопителем; 41.

Выключатель заднего противотуманного света; 42. Выключатель обогрева заднего стекла; 43. Переключатель электродвигателя отопителя; 44. Переключатель очистителя и омывателя заднего стекла; 45. Выключатель аварийной сигнализации; 46. Выключатель зажигания; 47. Контрольная лампа воздушной заслонки карбюратора; 48. Выключатель освещения приборов; 49.

Подрулевой трехрычажный переключатель; 50. Выключатель контрольной лампы воздушной заслонки карбюратора; 51. Электродвигатель омывателя заднего стекла; 52. Выключатели плафонов, расположенные в стойках дверей; 53. Плафоны освещения салона; 54. Комбинация приборов; 55. Фонари освещения номерного знака; 56. Выключатель контрольной лампы стояночного тормоза; 57.

Датчик указателя уровня и резерва топлива; 58. Задние фонари; 59. Электродвигатель очистителя заднего стекла; 60. Элемент обогрева заднего стекла.

А. Порядок условной нумерации штекеров в колодках трехрычажного переключателя.

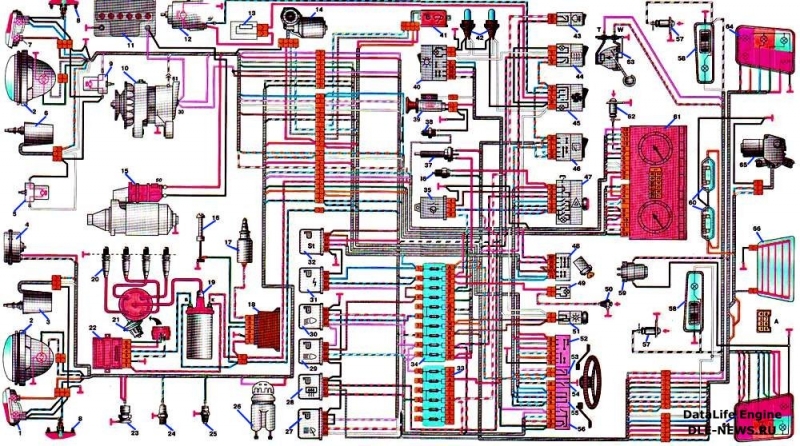

ВАЗ–21213. Электросхема

1 — передние фонари; 2 – боковые указатели поворота; 3 — электродвигатель омывателя ветрового стекла; 4 — электродвигатель омывателя фар*; 5 — коммутатор; 6 – Аккумулятор; 7 — стартер; 8 – генератор; 9 — фары; 10 – моторедукторы очистителей фар*; 11 – звуковой сигнал; 12 – свечи зажигания; 13 — концевой выключатель карбюратора; 14 — электромагнитный клапан карбюратора; 15 — катушка зажигания; 16 — моторедуктор очистителя ветрового стекла; 17 – блок управления электромагнитным клапаном карбюратора; 18 — датчик-распределитель зажигания; 19 – датчик указателя температуры охлаждающей жидкости; 20 – датчик контрольной лампы давления масла; 21 – штепсельная розетка для переносной лампы**; 22 – датчик контрольной лампы уровня тормозной жидкости; 23 – реле-прерыватель очистителя ветрового стекла; 24 – реле включения заднего противотуманного света***; 25 – реле включения обогрева заднего стекла; 26 – реле включения очистителей и омывателя фар*; 27 – реле включения ближнего света фар; 28 — реле включения дальнего света фар; 29 — реле зажигания; 30 – реле включения стартера; 31 — реле-прерыватель аварийной сигнализации и указателей поворота;

32 — электродвигатель отопителя;

33 – добавочный резистор электродвигателя отопителя; 34 – лампы подсветки рычагов управления отопителем; 35 – выключатель наружного освещения; 36 – основной блок предохранителей; 37 – дополнительный блок предохранителей; 38 – выключатель света заднего хода; 39 – выключатель стоп-сигнала; 40 – регулятор освещения приборов; 41 – выключатель зажигания; 42 – трехрычажный переключатель; 43 – выключатель аварийной сигнализации; 44 – переключатель очистителя и омывателя стекла двери задка*; 45 – переключатель электродвигателя отопителя; 46 – выключатель обогрева стекла двери задка; 47 – выключатель заднего противотуманного света; 48 – выключатели плафонов, расположенные в стойках дверей; 49 – плафоны освещения салона; 50 – прикуриватель; 51 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 52 – контрольная лампа прикрытия воздушной заслонки карбюратора; 53 – выключатель контрольной лампы блокировки дифференциала; 54 – выключатель контрольной лампы стояночного тормоза; 55 – датчик указателя уровня и резерва топлива; 56 – комбинация приборов; 57 – электродвигатель омывателя стекла двери задка; 58 – задние фонари; 59 – колодка для подключения дополнительных стоп-сигналов; 60 – колодки для подключения боковых указателей габарита; 61 – колодки для подключения к элементу обогрева стекла двери задка; 62 – фонари освещения номерного знака;

63 – моторедуктор очистителя стекла двери задка.

https://www.youtube.com/watch?v=tQeA4ObsUQo

Порядок условной нумерации штекеров в колодках:

а – очистителей ветрового стекла, фар и стекла двери задка, реле-прерывателя очистителя ветрового стекла; б — датчика-распределителя зажигания; в – реле-прерывателя аварийной сигнализации и указателей поворота; г — коммутатора; д — трехрычажного переключателя; е — выключателя аварийной сигнализации; ж – реле включения заднего противотуманного света; з — задних фонарей (нумерация выводов по порядку сверху вниз);

и – комбинации приборов.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с регулятором освещения приборов. Вторые концы черных проводов также сведены в точку, соединенную с массой.

Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную с выводом «А» основного блока предохранителей.

И вторые концы оранжевых проводов тоже сведены в точку, соединенную с выводом «Б» основного блока предохранителей.

* Устанавливаются на части выпускаемых автомобилей; ** с 2000 г. не устанавливается;

*** устанавливается с 2001 г. Раньше задний противотуманный свет включался напрямую выключателем 47, питание к которому подавалось от предохранителя 3 дополнительного блока предохранителей.

Электросхема ВАЗ 21213 Нива

Любой автомобилист знает, как важно всегда иметь под рукой электросхему собственного автомобиля. Следует учитывать, что для каждой из моделей «Нива» при схожести характеристик и комплектаций, используются принципиально разные электрические схемы.

Различия электросхем ВАЗ-21213 и ВАЗ-21214

• Цепи зажигания и заряда аккумулятора не защищены, в отличие от инжекторной версии;
• Устанавливается менее мощный генератор типа 371.3701;
• Отсутствуют дополнительные вентиляторы, которые используются для охлаждения вентилятора;
• Подкапотная проводка имеет более простую конструкцию – ее гораздо удобнее ремонтировать в случае выхода из строя;
• Отсутствуют дополнительные разъемы под блок бесконтактного зажигания.

Электрооборудование Ваз 21213, 21214 Нива

21. Электрооборудование

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода.

Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель Ваз-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».

Мощные потребители (стартер, фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители системы впрыска (двигатель Ваз-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя).

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе). Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару.   Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Цепи, защищаемые плавкими предохранителями

№ предохранителя
Защищаемые цепи (ток)

1 (16 А)
Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка.Электродвигатель омывателя ветрового стекла

2 (8 А)
Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва.Тахометр

3 (8 А)
Левая фара (дальний свет).Контрольная лампа дальнего света фар

4 (8 А)
Правая фара (дальний свет)

5 (8 А)
Левая фара (ближний свет)

6 (8 А)
Правая фара (ближний свет)

7 (8 А)
Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака.Контрольная лампа габаритного света

8 (8 А)
Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя.Лампы подсветки выключателей

9 (16 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.Элемент обогрева заднего стекла и реле (контакты) его включения

10 (16 А)
Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона.Задние фонари (лампы стоп-сигнала)

13 (8 А)
Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар.Электродвигатель омывателя фар

15 (16 А)
Прикуриватель

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

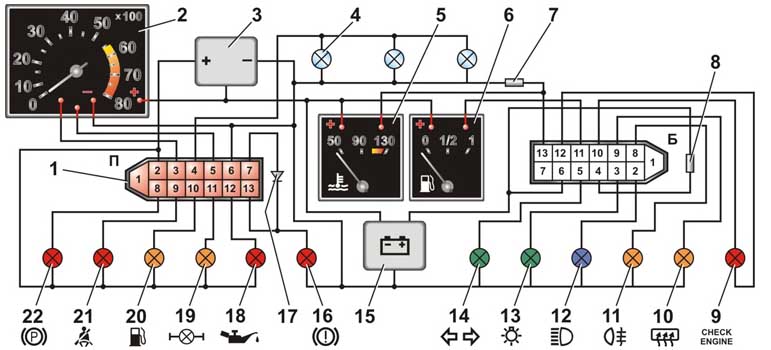

Автоэлектрика – ВАЗ-21213

Схема Электрооборудования автомобилей ВАЗ-2121; 1 – передние фонари; 2 -боковые указатели поворота; 3 – электродвигатель омывателя фар; 4 – регулятор напряжения; 5 – реле контрольной лампы заряда аккумуляторной батареи; 6 – аккумуляторная батарея; 7 – стартер; 8 – генератор; 9 – фары; 10 – моторедукторы очистителей фар; 11 – звуковые сигналы; 12 – свечи зажигания; 13 – электромагнитный клапан карбюратора; 14 – катушка зажигания; 15 – моторедуктор очистителя ветрового стекла; 16 – датчик указателя температуры охлаждающей жидкости; 17 – распределитель зажигания; 18 – электродвигатель омывателя ветрового стекла; 19 – датчик указателя давления масла; 20 – датчик контрольной лампы давления масла; 21 – датчик контрольной лампы уровня тормозной жидкости; 22 – штепсельная розетка для переносной лампы; 23 – реле включения очистителей и омывателя фар; 24 – реле включения ближнего света фар; 25 – реле включения дальнего света фар; 26 – реле-прерыватель очистителя ветрового стекла; 27 – дополнительный блок предохранителей; 28 – основной блок предохранителей; 29 – добавочный резистор электродвигателя отопителя; 30 – выключатель света заднего хода; 31 – выключатель стоп-сигнала; 32 – электродвигатель отопителя; 33 – реле-прерыватель аварийной сигнализации и указателей поворота; 34 – выключатель контрольной лампы стояночного тормоза; 35 – выключатель аварийной сигнализации; 36 – прикуриватель; 37 – выключатель очистителей и омывателя фар; 38 – переключатель электродвигателя отопителя; 39 – выключатель наружного освещения; 40 – трехрычажный переключатель; 41 – выключатель зажигания; 42 – выключатель освещения приборов; 43 – выключатели плафонов, расположенные в стойках дверей; 44 – плафоны освещения салона; 45 – указатель давления масла с контрольной лампой недостаточного давления; 46 – указатель уровня топлива с контрольной лампой резерва; 47 – тахометр; 48 – контрольная лампа стояночного тормоза; 49 – контрольная лампа заряда аккумуляторной батареи; 50 – контрольная лампа воздушной заслонки карбюратора; 51 – контрольная лампа габаритного света; 52 – контрольная лампа указателей поворота; 53 – контрольная лампа дальнего света фар; 54 – спидометр; 55 – выключатель контрольной лампы воздушной заслонки карбюратора; 56 – реле-прерыватель контрольной лампы стояночного тормоза; 57 – указатель температуры охлаждающей жидкости; 58 – контрольная лампа уровня тормозной жидкости; 59 – контрольная лампа блокировки дифференциала; 60 – выключатель контрольной лампы блокировки дифференциала; 61 – задние фонари; 62 – фонари освещения номерного знака; 63 – датчик указателя уровня и резерва топлива.

Схема электрооборудования автомобилей ВАЗ-21213: 1 – передние фонари; 2 – боковые указатели поворота; 3 – электродвигатель омывателя ветрового стекла; 4 – электродвигатель омывателя фар; 5 – коммутатор; 6 – аккумуляторная батарея; 7 – стартер; 8 – генератор; 9 – фары; 10 – моторедукторы очистителей фар; 11 – звуковой сигнал; 12 – свечи зажигания; 13 – концевой выключатель карбюратора; 14 – электромагнитный клапан карбюратора; 15 – катушка зажигания; 16 – моторедуктор очистителя ветрового стекла; 17 – блок управления электромагнитным клапаном карбюратора; 18 – датчик-распределитель зажигания; 19 – датчик указателя температуры охлаждающей жидкости; 20 – датчик контрольной лампы давления масла; 21 – штепсельная розетка для переносной лампы; 22 – датчик контрольной лампы уровня тормозной жидкости; 23 – реле-прерыватель очистителя ветрового стекла; 24 – реле включения заднего противотуманного света; 25 – реле включения обогрева заднего стекла; 26 – реле включения очистителей и омывателя фар; 27 – реле включения ближнего света фар; 28 – реле включения дальнего света фар; 29 – реле зажигания; 30 – реле включения стартера; 31 – реле-прерыватель аварийной сигнализации и указателей поворота; 32 – электродвигатель отопителя; 33 – добавочный резистор электродвигателя отопителя; 34 – лампы подсветки рычагов управления отопителем; 35 – выключатель наружного освещения; 36 – основной блок предохранителей; 37 – дополнительный блок предохранителей; 38 – выключатель света заднего хода; 39 – выключатель стоп-сигнала; 40 – регулятор освещения приборов; 41 – выключатель зажигания; 42 – трехрычажный переключатель; 43 – выключатель аварийной сигнализации; 44 – переключатель очистителя и омывателя стекла двери задка; 45 – переключатель электродвигателя отопителя; 46 – выключатель обогрева стекла двери задка; 47 – выключатель заднего противотуманного света; 48 – выключатели плафонов, расположенные в стойках дверей; 49 – плафоны освещения салона; 50 – прикуриватель; 51 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 52 – контрольная лампа прикрытия воздушной заслонки карбюратора; 53 – выключатель контрольной лампы блокировки дифференциала; 54 – выключатель контрольной лампы стояночного тормоза; 55 – датчик указателя уровня и резерва топлива; 56 – комбинация приборов; 57 – электродвигатель омывателя стекла двери задка; 58 – задние фонари; 59 – колодка для подключения дополнительных стоп-сигналов; 60 – колодки для подключения боковых указателей габарита; 61 – колодки для подключения к элементу обогрева стекла двери задка; 62 – фонари освещения номерного знака; 63 – моторедуктор очистителя стекла двери задка.

Схема соединений системы управления двигателем ВАЗ-21214 с центральным впрыском топлива с контроллером 21214-1411010 (типа EFI-4) на автомобилях ВАЗ-21214:1 – контрольная лампа «CHECK ENGINE»; 2 – комбинация приборов (фрагменты); 3 – электровентиляторы системы охлаждения двигателя; 4 – электроподогреватель впускной трубы; 5 – датчик температуры воздуха; 6 – датчик абсолютного давления; 7 – датчик температуры охлаждающей жидкости; 8 – колодка, присоединяемая к датчику положения дроссельной заспонки; 9 – агрегат центрального впрыска топ­лива; 10 – колодка, присоединяемая к регулятору холостого хода; 11 – колодка, присоединяемая к форсунке; 12 – колодка диагностики; 13 – контроллер; 14 – датчик детонации; 15 – датчик скорости; 16 – датчик концентрации кислорода; 17 – адсорбер; 18 – аккумуляторная ба­тарея; 19 – главное реле; 20 – блок плавких предохранителей системы управления двигателем; 21 – реле включения электробензонасоса; 22 – реле включения электровентилятора; 23 – реле включения электроподогревателя впускной трубы; 24 – предохранитель защиты элек­троподогревателя; 25 – реле включения стартера; 26 – реле зажигания; 27 – основной блок предохранителей автомобиля (фрагмент); 28 – свечи зажигания; 29 – тахометр; 30 – электробензонасос с датчиком уровня топлива; 31 – модуль зажигания; 32 – датчик положения ко­ленчатого вала; 33 – выключатель плафона, расположенный на стойке двери водителя; 34 – блок управления автомобильной противоугон­ной системы; 35 – индикатор состояния автомобильной противоугонной системы; А – провод, идущий к штекеру «50» выключателя зажи­гания; Б – провод, идущий к штекеру «15» выключателя зажигания; В – провод, идущий к выводу «30» генератора; Г – провода заднего жгута проводов, присоединяемые к указателю уровня топлива; Д – провод заднего жгута проводов, присоединяемый к выключателю 33.

Порядок условной нумерации штекеров в колодках: а – контроллера; б – блока управления автомобильной противоугонной системы; в – индикатора состояния автомобильной противоугонной системы; г – датчика скорости; д – агрегата центрального впрыска топлива; е – электробензонасоса и датчика концентрации кислорода; ж – модуля зажигания; з – датчика абсолютного давления.

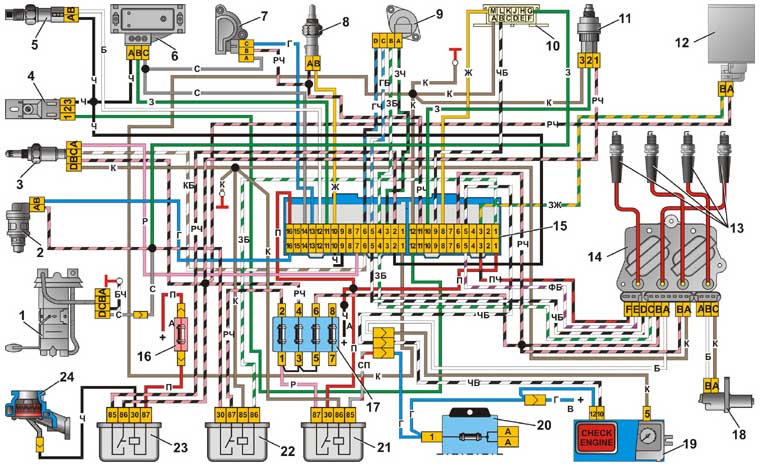

Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива с контроллером 2123-1411020-10 (типа МР 7.

0) на автомобилях ВАЗ-21214: 1- контрольная лампа системы управления двигателем; 2 – комбинация приборов (фрагменты); 3 – электровентиляторы сис­темы охлаждения двигателя; 4 – выключатель плафона, расположенный на стойке двери водителя; 5 – индикатор состояния автомо­бильной противоугонной системы; 6 – блок управления автомобильной противоугонной системы; 7 – датчик температуры охлаждающей жидкости; 8 – датчик расхода воздуха; 9 – дроссельный узел; 10 – колодка, присоединяемая к датчику положения дроссельной заслонки; 11 – колодка, присоединяемая к регулятору холостого хода; 12 – контроллер; 13 – датчик концентрации кислорода; 14 – датчик дето­нации; 15 – датчик положения коленчатого вала; 16 – датчик скорости; 17 – адсорбер; 18 – аккумуляторная батарея; 19 – главное реле; 20 – колодка диагностики; 21 – блок плавких предохранителей системы управления двигателем; 22 – реле включения электробензона­соса; 23 – реле включения электровентиляторов; 24 – основной блок предохранителей автомобиля (фрагмент); 25 – колодка, присоеди­няемая к дополнительному жгуту проводов; 26 – модуль зажигания; 27 – тахометр; 28 – электробензонасос с датчиком уровня топлива; 29 – форсунки; 30 – свечи зажигания; А – провод заднего жгута проводов, присоединяемый к выключателю 4; Б – провода, присоеди­няемые к штекеру «1» блока предохранителей 24 (один провод идет к штекеру «15» выключателя зажигания, а другой к штекеру «85» реле зажигания); В – провода заднего жгута проводов, присоединяемые к указателю уровня топлива.

Порядок условной нумерации штекеров в колодках: а – контроллера; б – блока управления автомобильной противоугонной систе­мы; в – датчика расхода воздуха; г – датчика скорости; д – индикатора состояния автомобильной противоугонной системы; е – элект­робензонасоса и датчика концентрации кислорода; ж – дроссельного патрубка; з – модуля зажигания.
