Все о предохранителях hyundai solaris: характеристики, фото и видео

Описание блока предохранителей в Хендай Солярис

Как сказано выше практически все цепи питания электрических устройств в транспортном средстве защищены предохранителями.

Более мощные потребители напряжения подключаются через специальные реле (те же самые предохранители, только мощнее).

И те, и другие находятся в специальных блоках, которые, в свою очередь, установлены в салоне транспортного средства и в моторном отсеке.

Автомобиль Hyundai Solaris

Если вы являетесь владельцем этого авто, то вам может быть интересна эта статья. Для начала мы рассмотрим схему расположения и обозначение всех деталей БП (далее — блок предохранителей) данного авто.

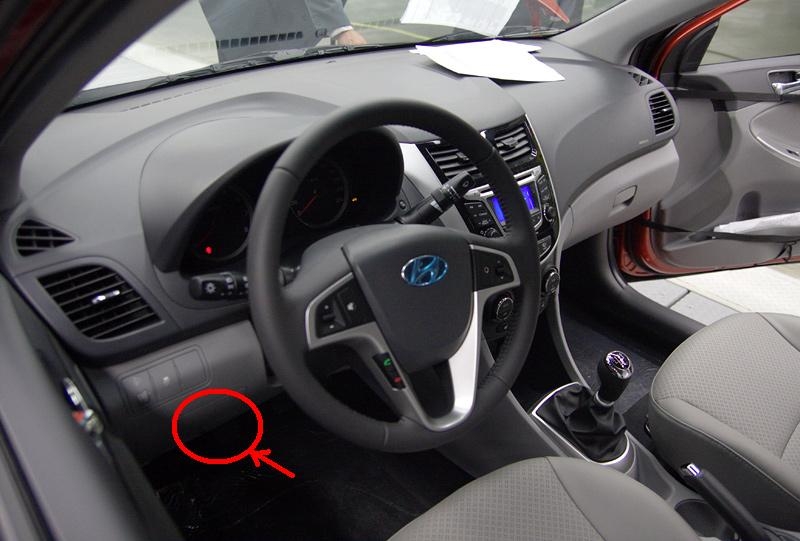

БП в салоне автомобиля

Большая часть предохранителей находится в БП, расположенном в салоне транспортного средства. В частности, он установлен в торпеде под рулевым колесом и скрыт пластиковой защитной крышкой. Чтобы добраться до блока, нужно открыть декоративную накладку. Для этого можно воспользоваться отверткой.

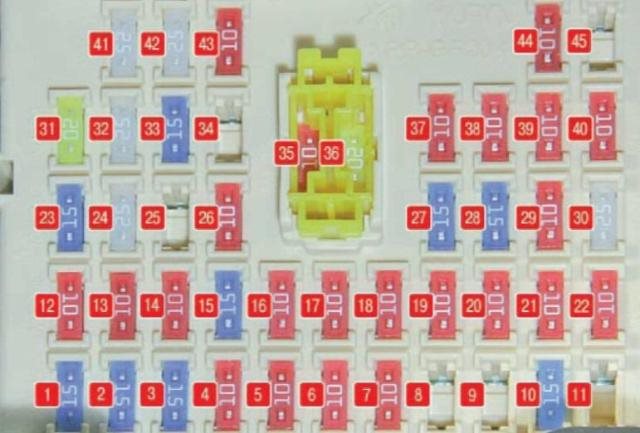

Схема БП транспортного средства Hyundai Solaris, установленного под рулевым колесом торпеды автомобиляТаблица описания предназначения составляющих БП, расположенного в салоне транспортного средства, часть 1Таблица описания предназначения составляющих БП, расположенного в салоне транспортного средства, часть 2Таблица описания предназначения составляющих БП, расположенного в салоне транспортного средства, часть 3

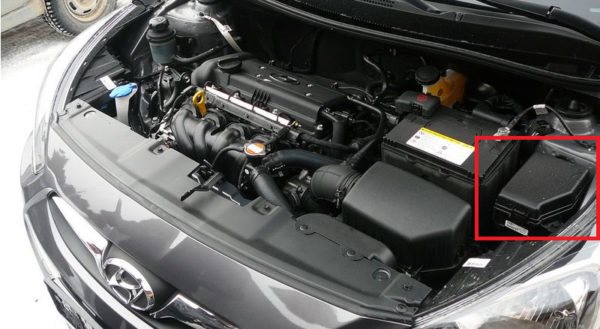

БП в моторном отсеке

Также часть деталей есть в блоке, установленном под капотом. Он находится с правой стороны, рядом с аккумуляторной батареей. Чтобы добраться непосредственно до самого БП, необходимо будет снять пластиковую защитную крышку устройства, под которой находится его корпус. Ниже представлена схема и назначение всех деталей БП. Кроме того, на боковой стенке этого БП установлен главный прибор.

Схема БП, который находится в подкапотном пространстве транспортного средства Hyundai Solaris. С 1 по 9 номер на схеме выделен галвная составляющая часть БП.

Таблица назначения составляющих БП, отвечающих за функционирование тех или иных электрических приборов вашего авто, часть 1Таблица назначения составляющих БП, отвечающих за функционирование тех или иных электрических приборов вашего авто, часть 2

Процесс снятия и замены

Возможно, кому-то этот процесс покажется очень легким, а его описание смешным, но каждый автовладелец сталкивался с необходимостью замены компонентов БП впервые.

БП в салоне

Чтобы произвести замену выгоревших составляющих БП, выполните следующие действия:

При помощи отвертки или пальцами подденьте пластиковую накладку корпуса монтажного блока и, отжав фиксаторы, демонтируйте ее с торпеды вашего авто. Обратите внимание: на внутренней стороне накладки указана схема БП.

Перед тем как приступить к смене вышедшей из строя детали, необходимо точно выяснить причину ее поломки и устранить ее. Возможно, потребуется произвести диагностику электропроводки и участок цепи, который защищает непосредственно этот компонент, чтобы обнаружить неисправность.
Также обратите внимание на тот факт, что не следует заменять сгоревшие детали самодельными проволочными перемычками или элементами, которые рассчитаны на другую силу тока. Во-первых, это может привести к повреждению самих приборов, а во-вторых это также может стать причиной короткого замыкания, что может привести к пожару.

Открыв накладку корпуса БП, вы увидите специальный пинцет для демонтажа приборов: он расположен в специальном гнезде БП. Возьмите пинцет и демонтируйте выгоревшую деталь.

Возьмите новый элемент такого же номинала и установите его в гнездо. На этом замена устройства в БП, расположенном в салоне, завершена.

Подденьте руками защитную декоративную пластиковую накладку. Если БП долгое время не открывался то, возможно, потребуется воспользоваться отверткой.Демонтируйте накладку БП, чтобы добраться непосредственно до приборов.Открыв накладку, вы увидите этот БП. Чтобы произвести замену той или иной детали, воспользуйтесь нашей инструкцией. Определить вышедший из строя компонент можно по расплавленной или сгоревшей плавкой нити.

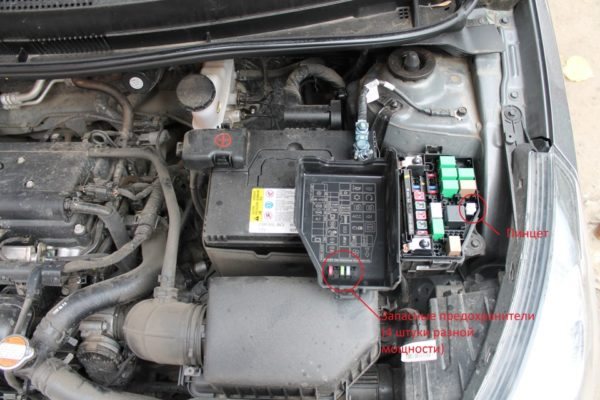

БП в подкапотном пространстве

Чтобы получить доступ к БП, установленному в монтажном отсеке, выполните следующие действия:

Откройте капот вашего авто и найдите БП, расположенный рядом с аккумуляторной батареей.

При помощи отвертки или пальцев разожмите фиксаторы корпуса БП и произведите демонтаж пластиковой защитной накладки. Обратите внимание: как и в случае с салонным блоком, на обратной стороны накладки этого БП находится схема расположения элементов, отвечающих за те или иные электроприборы.

Чтобы произвести замену компонентов БП, необходимо воспользоваться специальным пинцетом, который находится в самом блоке.

При помощи пинцета зацепите устройство и демонтируйте его из установленного разъема.

Возьмите устройство такого же номинала и установите его на место старого. Если нужно произвести замену реле, то демонтируйте сгоревший элемент, раскачивая его из стороны в сторону. Процесс смены плавких вставок выполняется аналогичным образом.

Для того, чтобы снять главный предохранитель, возьмите крестообразную отвертку и открутите две гайки крепления элемента к корпусу вашего БП. Сделав это, снимите наконечники проводов со шпилек БП.

Далее, отверткой подденьте главный элемент БП и извлеките его. Произведите визуальный осмотр главного устройства и, при необходимости, замените сгоревшие перемычки.

Установку главного устройства БП следует производить в порядке, обратном снятию. Не забудьте закрыть накладкой сам БП.

Руками или при помощи отвертки произведите демонтаж защитной пластиковой крышки БП.Так выглядит крышка БП с обратной стороны, на ней показана схема расположения приборов и их предназначения….…а также на ней находятся запасные компоненты.Возьмите специальные щипчики и произведите демонтаж приборов БПКрасными стрелками отмечены болты крепления главного предохранителя. Их следует открутить отверткой.Произведите демонтаж главного прибора.

Видео «Сервисный разъем и БП»

В этом видео показан обзор сервисного разъема и БП, расположенного в салоне авто.

Все о предохранителях Hyundai Solaris: характеристики, фото и видео

Как известно, в любом автомобиле есть блок предохранителей, который отвечает за работу всех электрических устройств.

Как установленный в любом доме электросчетчик, блок предохранителей защищает все устройства авто от выхода из строя при скачках напряжения.

Сегодня мы расскажем вам, где находится блок предохранителей Hyundai Solaris, за что отвечают компоненты БП и как их заменить в случае поломки.

Расположение и электросхема

Как сказано выше практически все цепи питания электрических устройств в транспортном средстве защищены предохранителями. Более мощные потребители напряжения подключаются через специальные реле (те же самые предохранители, только мощнее). И те, и другие находятся в специальных блоках, которые, в свою очередь, установлены в салоне транспортного средства и в моторном отсеке.

Автомобиль Hyundai Solaris

Если вы являетесь владельцем этого авто, то вам может быть интересна эта статья. Для начала мы рассмотрим схему расположения и обозначение всех деталей БП (далее — блок предохранителей) данного авто.

БП в салоне автомобиля

Большая часть предохранителей находится в БП, расположенном в салоне транспортного средства. В частности, он установлен в торпеде под рулевым колесом и скрыт пластиковой защитной крышкой. Чтобы добраться до блока, нужно открыть декоративную накладку. Для этого можно воспользоваться отверткой.

Схема БП транспортного средства Hyundai Solaris, установленного под рулевым колесом торпеды автомобиля

БП в моторном отсеке

Также часть деталей есть в блоке, установленном под капотом. Он находится с правой стороны, рядом с аккумуляторной батареей. Чтобы добраться непосредственно до самого БП, необходимо будет снять пластиковую защитную крышку устройства, под которой находится его корпус. Ниже представлена схема и назначение всех деталей БП. Кроме того, на боковой стенке этого БП установлен главный прибор.

Процесс снятия и замены

Возможно, кому-то этот процесс покажется очень легким, а его описание смешным, но каждый автовладелец сталкивался с необходимостью замены компонентов БП впервые.

БП в салоне

Чтобы произвести замену выгоревших составляющих БП, выполните следующие действия:

При помощи отвертки или пальцами подденьте пластиковую накладку корпуса монтажного блока и, отжав фиксаторы, демонтируйте ее с торпеды вашего авто. Обратите внимание: на внутренней стороне накладки указана схема БП.

Перед тем как приступить к смене вышедшей из строя детали, необходимо точно выяснить причину ее поломки и устранить ее.

Возможно, потребуется произвести диагностику электропроводки и участок цепи, который защищает непосредственно этот компонент, чтобы обнаружить неисправность.

Также обратите внимание на тот факт, что не следует заменять сгоревшие детали самодельными проволочными перемычками или элементами, которые рассчитаны на другую силу тока. Во-первых, это может привести к повреждению самих приборов, а во-вторых это также может стать причиной короткого замыкания, что может привести к пожару.

Открыв накладку корпуса БП, вы увидите специальный пинцет для демонтажа приборов: он расположен в специальном гнезде БП. Возьмите пинцет и демонтируйте выгоревшую деталь.

Возьмите новый элемент такого же номинала и установите его в гнездо. На этом замена устройства в БП, расположенном в салоне, завершена.

БП в подкапотном пространстве

Чтобы получить доступ к БП, установленному в монтажном отсеке, выполните следующие действия:

Откройте капот вашего авто и найдите БП, расположенный рядом с аккумуляторной батареей.

При помощи отвертки или пальцев разожмите фиксаторы корпуса БП и произведите демонтаж пластиковой защитной накладки.

Обратите внимание: как и в случае с салонным блоком, на обратной стороны накладки этого БП находится схема расположения элементов, отвечающих за те или иные электроприборы.

Чтобы произвести замену компонентов БП, необходимо воспользоваться специальным пинцетом, который находится в самом блоке.

При помощи пинцета зацепите устройство и демонтируйте его из установленного разъема.

Возьмите устройство такого же номинала и установите его на место старого. Если нужно произвести замену реле, то демонтируйте сгоревший элемент, раскачивая его из стороны в сторону. Процесс смены плавких вставок выполняется аналогичным образом.

Для того, чтобы снять главный предохранитель, возьмите крестообразную отвертку и открутите две гайки крепления элемента к корпусу вашего БП. Сделав это, снимите наконечники проводов со шпилек БП.

Далее, отверткой подденьте главный элемент БП и извлеките его.

Произведите визуальный осмотр главного устройства и, при необходимости, замените сгоревшие перемычки.

Установку главного устройства БП следует производить в порядке, обратном снятию. Не забудьте закрыть накладкой сам БП.

Видео «Сервисный разъем и БП»

В этом видео показан обзор сервисного разъема и БП, расположенного в салоне авто.

• ГРМ цепь или ремень — что лучше для Хендай Солярис
• Все, что следует знать об оптике Хендай Солярис
• Самостоятельная установка защиты картера на Хендай Солярис

Нюансы, связанные с работой предохранителей Хендай Солярис

Исходя из названия, суть назначения предохранителя – это защита электрических цепей транспортного средства от перегрузок. Предохранители Хендай Солярис распределены по двум блокам, первый из которых установлен в салоне и дислоцируется на панели сбоку от водителя, второй находится рядом с аккумуляторной батареей в моторном отсеке.

В случаях, когда электрика машины и связанные с ней приборы и тумблеры дают сбой, следует в срочном порядке проверить исправность отвечающего за данный элемент предохранителя.

Блок предохранителей в салоне автомашины

Салонный блок предохранителей – именно с него рекомендуют начать проверку всей системы. В ходе замены, удостоверьтесь в том, что новый и старый предохранители имеют одинаковую номинальную нагрузку.

Если постоянно сгорает один и тот же предохранитель и дело приобретает регулярный оборот – это свидетельствует о неисправности определенного прибора, что в свою очередь является поводом для проведения диагностики с целью устранения проблемы.

Существует определенный алгоритм действий по замене описываемого элемента автомобиля, который позволит быстро, а главное, правильно провести эту нехитрую операцию:

• ключ зажигания, а также остальные выключатели машины должны находиться в выключенном состоянии;
• найдите блока предохранителей и откройте его крышку;
• извлеките предохранитель, который, по вашему мнению, неисправен. Используйте этой манипуляции специальный пинцет, закрепленный на передней панели справа от водителя, напротив пассажира;
• визуально оцените состояние изъятого предохранителя, перегоревший следует заменить;
• установите новый, исправный предохранитель и удостоверьтесь, что он надлежащим образом зафиксирован.

Хендай Солярис также укомплектован специальным предохранителем с памятью, основная функция которого предотвратить разряд АКБ в случае продолжительного простоя транспортного средства с заглушенным силовым агрегатом. Перед отъездом на длительный срок рекомендуется поставить машину на место стоянки, заглушить мотор, затем отключить все приборы и элементы, после чего извлечь указанный предохранитель из салонного блока.

Когда блок предохранителей Хендай Солярис, находящийся в салоне, а также все его конструктивные элементы в целом исправны, но выявленная поломка по-прежнему дает о себе знать, следует перейти к осмотру блока, который находится в моторном отсеке.

Блок предохранителей в моторном отсеке

Как уже было сказано – блок предохранителей Хендай Солярис под капотом располагается в непосредственной близости с аккумуляторной батареей. Для смены составляющих данной панели также существует ряд обязательных действий, которые необходимо соблюдать в строгом порядке:

• снимите крышку панели;
• убедитесь в неисправности снятого предохранителя, если он сгорел – замените его;
• вставьте рабочий предохранитель, удостоверившись, что номинальный ток в нем имеет такое же значение, как и у предыдущего, неисправного.

Особое внимание нужно уделить обратной сборке панели предохранителей. В особенности этого требует крышка панели – ее необходимо надежно закрепить, дабы избежать попадания воды на панель, которая приведет к замыканию и выходу из строя электрической системы.

Если все сделано правильно и старые предохранители заменены на новые, однако, приборы по-прежнему неисправны, необходима тщательная диагностика, которая поможет выявить причину поломки и произвести ее замену в максимально короткие сроки.

Цена

Наборы предохранителей продаются как поштучно, так и наборами по 10, 180, 360 и 510 штук. Стоимость на них варьируется в зависимости от производителя, наличия индикатора исправности и указанного выше количества в комплекте. Однако в целом они доступны каждому и их приобретение никоим образом не скажется на вашем бюджете.

Предлагаем узнать о особенностях режима Эко на Хендай Солярис в этом материале.

Не работает прикуриватель на Хёндай Солярис: ремонт

Прикуриватели в современных автомобилях нужны не только для своего прямого назначения. Наличие различных гаджетов, например, требует дополнительных источников питания для подзарядки. Эту потребность может удовлетворить как раз такое устройство, имеющееся на Хёндай Солярис.

Поскольку одного гнезда бывает недостаточно, приходится экспериментировать с разветвителями, переходниками, мудрёными приспособлениями. Что приводит иногда к выходу устройства из строя, как раз тогда, когда оно так необходимо. Если кто-то раньше вообще не использовал этот атрибут, может столкнуться с его неисправностью в самый неподходящий момент.

Причины поломки прикуривателя и их решение

Устройство прибора таково, что он всегда работает совместно с розеткой на 12V. Находятся они на одной панели, разделённые гнёздами USB и AUX, перед ручкой переключения скоростей коробки передач. Нерабочее состояние одного говорит об отсутствии питания в другом.

Прикуриватель включён в одну цепь с розеткой 12V.

Электронное устройство, возможно, откликнется только при включённом зажигании, при определённом повороте ключа до отметки АСС. Когда проблема не исчезает даже при выполнении необходимых условий, то нужно приниматься за ремонт.

Прикуриватель и розетка 12 Вольт.

Теперь с причиной определиться будет легче. Если нет питания на выходе из прикуривателя, возможно:

• Сгорел предохранитель (в салоне автомобиля);
• Повреждена электрическая проводка;
• Одну из розеток необходимо заменить новой.

Замена предохранителя

Несложная процедура, которая заключается в определении точного местоположения вышедшего из строя элемента. В левой части торпедо с водительской стороны, чуть пониже кнопок регулировки фар находится прямоугольная пластиковая заглушка. Аккуратно тянем её на себя и немного вверх крышку за углубление для руки.

Ниже кнопок управления фар находится салонный блок предохранителей.Тянем крышку на себя и немного вверх.

В нишу встроен блок предохранителей, один из которых нам и нужен. Согласно схеме расположения перегоревший элемент находится в нижнем ряду, третий слева. Предохранитель синего цвета, с силой тока на 15А.

Предохранитель, который отвечает за прикуриватель и розетку, находится в нижнем ряду, третий слева.

Для демонтажа воспользуйтесь специальным пластиковым пинцетом, который находится вместе с запасными предохранителями под капотом, слева от аккумулятора вместе с блоком предохранителей.

Ремонта по первому типу неисправности, обычно будет достаточно, чтобы работоспособность прикуривателя восстановилась.

Видео о замене предохранителя на розетку и прикуриватель в Хёндай Солярис

Ремонт проводки, питающей прикуриватель

Для того чтобы осуществить данную процедуру, необходимо ехать на станцию технического обслуживания, либо найти подходящего электрика. Самостоятельно с этим справиться не получится. Единственный нюанс, который можно решить самому – проверить наличие питания на доступных тестированию клеммах и открытых соединениях. Понадобится некоторое оборудование:

• тестер;
• вольтметр;
• мультиметр.

Имея даже небольшие знания в области физики или электротехники на уровне школы, можно провести поверхностную диагностику электрической составляющей системы. Если вся проводка окажется в полном порядке, то на лицо третья и единственная проблема, нуждающаяся в решении.

Замена механизма испорченного устройства

Необходимо приобрести новое посадочное место для штекера нашего прикуривателя, стоимость которого составляет порядка 10 долларов. Чтобы демонтировать, пришедшую в негодность запчасть, необходимо сначала открыть крышечку розетки на 12V.

Панель розеток можно снять без специального инструмента и не прикладывая больших усилий.

С помощью двух пальцев, указательного и среднего любой рабочей руки снять панельку, засунув пальцы в эти два отверстия. Крышка легко поддастся при небольшом приложенном усилии с движением наружу. Производим замену, сняв сначала клеммы со штекера гнезда, отсоединяем перегоревшую деталь, и вместо неё устанавливаем новую.

Отсоединяем клеммы.

Подсоединяем разъёмы на конце проводов обратно и, слегка нажав на панельку, закрепляем её в исходном положении. Ремонт окончен.

Видео о снятии панели розеток Хёндай Солярис

Это все основные причины и способы их решения, когда не работает прикуриватель на Хёндай Солярис.

Замечено, что использование электрического компрессора приводит к выходу из строя предохранителя.

Хорошо бы прибор присоединять непосредственно к аккумуляторной батарее, чтобы иметь меньше проблем в будущем, как с прикуривателем, так и со всей электрической системой автомобиля.

Расположение предохранителей и реле Hyundai Solaris 2 (с 2017 года)

Где расположены предохранители и реле в Хендай Солярис 2 (с 2017 года).

Предохранители и реле расположенные в салоне (со стороны водителя), нужно снять крышку, как показано на схеме, на обратной стороне будет обозначение предохранителей.

№ предохранителя
Наименование предохранителя
Номиналпредохранителя
Защищаемая цепь

F1
STOP LAMP
15 A
Электронный блок стоп-сигнала (распределительная коробка приборной панели)

F2
SMART KEY
25 A
Блок управления системой Smart Key (электронный ключ, бесключевой доступ)

F3
SPARE1
10 A
Запасной

F4
E-CALL
10 A
Блок E-Call (блок экстренного вызова)

F5
TURN LAMP
15 A
Блок BCM (блок управления электрооборудованием кузова), SLM (устройство напоминания о непристегнутом ремне безопасности и модуль освещения)

F6
FRT FOG
15 A
Реле передних противотуманных фар (распределительная коробка приборной панели)

F7
A/CON2
10 A
Блок управления кондиционером

F8
P/OUTLET2
20 A
Розетка питания (прикуриватель) № 1

F9
P/OUTLET3
20 A
Розетка питания (прикуриватель) № 2

F10
ACC
10 A
Реле задней розетки питания (прикуривателя)(распределительная коробка приборной панели), переключатель регулировки наружных зеркал заднего вида

Блок E-Call, BCM, блок SLM, аудиосистема (магнитола), мультимедийная навигационная система

Блок управления системой Smart Key (электронный ключ, бесключевой доступ)

F11
S/ROOF
15 A
Люк (электродвигатель верхнего люка)

F12
IMMO
10 A
Модуль иммобилайзера

F13
SPARE2
15 A
Запасной

F14
WIPER
25 A
Многофункциональный (подрулевой) переключатель, электродвигатель стеклоочистителя, распределительная коробка моторного отсека (Реле 6)

F15
RR FOG
10 A
Реле задних противотуманных фонарей (распределительная коробка приборной панели)

F16
DRL
10 A
Реле DRL (дневных ходовых огней) (распределительная коробка приборной панели)

F17
MODULE6
10 A
Реле электростеклоподъемников (без BCM)(распределительная коробка приборной панели), подогрев форсунок стеклоомывателя

Блок управления подогревом (обогрев) сидений водителя/переднего пассажира

Блок управления подогревом (обогрев) задних сидений

Реле 1 и 2 антиобледенителя (распределительная коробка переднего антиобледенителя), электродвигатель люка крыши

F18
WASHER
15 A
Подрулевой переключатель (омыватель)

F19
MODULE7
10 A
BCM (блок управления электрооборудованием кузова)

F20
10 A
Реле автоматического выключения освещения салона (блок предохранителей приборной панели, версия с реле автоматического выключения)

Штурманские лампы (потолочный плафон) (без реле автоматического выключения), освещение салона (потолочный плафон) (без реле автоматического выключения), фонарь освещения багажного отделения

Комбинация приборов (щиток приборов), диагностический разъем OBD, BCM, блок SLM, блок управления кондиционером

F21
AUDIO
20 A
Головной блок аудиосистемы или мультимедийной навигационной системы (магнитола, ГУ)

F22
DR LOCK
20 A
Реле отпирания дверей, реле запирания дверей, реле отпирания багажника (центральный замок)

F23
BRAKE SWITCH
10 A
Блок управления системой Smart Key (электронный ключ, бесключевой доступ), выключатель (концевик) стоп-сигналов

F24
RR HTD
10 A
Наружное зеркало с электроприводом на стороне водителя, блок управления кондиционером

Наружное зеркало с электроприводом на стороне пассажира

F25
M0DULE5
10 А
Блок SLM, BCM, блок управления системой Smart Key (электронный ключ, бесключевой доступ)

F26
A/C0N1
7,5 A
Вентилятор кондиционера, распределительная коробка моторного отсека (Реле 2), блок управления кондиционером

F27
ENG T
15 A
Индикатор положения рычага селектора АКПП (автоматическая трансмиссия): выключатель режима Sport, переключатель режимов трансмиссии, выключатель стоп-сигналов

Механическая трансмиссия: блок реле и предохранителей моторного отсека, выключатель стоп-сигналов

F28
TAIL RH
7,5 A
Правая фара, аудиосистема (магнитола, ГУ), переключатель приборной панели, подогрев руля, комбинация приборов (щиток приборов)

Головной блок мультимедийной навигационной системы (магнитола, ГУ), гнездо AUX/USB, индикатор положения рычага селектора АКПП

Главный переключатель электростеклоподъемников, переключатель электростеклоподъемника переднего пассажира

Переключатели задних электростеклоподъемников, переключатель центральной панели, блок управления кондиционером

Задний правый комбинированный фонарь (вх./вых.)

F29
ABS3
10 A
Блок управления ABS (абс, антиблокировочная система), блок управления ESP (система динамической стабилизации)

F30
MODULE3
10 A
Переключатель в левой части передней панели, BCM

F31
НТО STRG
15 A
Подогрев руля

F32
FRT S/HTR
20 A
Блок управления подогревом (обогрев) сидений водителя/переднего пассажира

F33
SAFETY WDW
25 A
Блок электростеклоподъемника двери водителя с защитой от защемления

F34
RR S/FITR
20 A
Блок управления подогревом задних сидений

F35
TAIL LH
7,5 A
Левый задний комбинированный фонарь (вх./вых.), левый/правый фонарь номерного знака, левая фара

F36
SPARE3
10 A
Запасной

F37
MODULE2
10 A
Блок управления кондиционером, левая/правая фары, головной блок аудиосистемы или мультимедийной навигационной системы (магнитола, ГУ)

Блок управления подогревом сидений водителя/переднего пассажира, подогрев руля, блок E-Call

Блок управления подогревом задних сидений, положения рычага селектора АКПП (выключатель спортивного режима)

F38
MODULE1
10 A
Блок BCM (блок управления электрооборудованием кузова), SLM (устройство напоминания о непристегнутом ремне безопасности и модуль освещения)

F39
A/BAG
10 A
Блок управления SRS (система подушек безопасности)

F40
P/WDW RH
25 A
Главный переключатель электростеклоподъемников, переключатель электростеклоподъемника переднего пассажира

F41
P/WDW LH
25 A
Главный переключатель электростеклоподъемников

F42
START
10 A
Автоматическая трансмиссия (АКПП): переключатель режимов трансмиссии (переключатель диапазонов)

Механическая трансмиссия (МКПП): ECM/PCM, распределительная коробка моторного отсека (Реле 1), блок управления системой Smart Key (электронный ключ, бесключевой доступ)

F43
ENG E4
10 A
ECM/PCM, блок иммобилайзера, блок управления системой Smart Key (электронный ключ, бесключевой доступ)

F44
CLUSTER
10 A
Комбинация приборов

F45
A/BAG IND
7,5 A
Комбинация приборов

F46
MDPS1
7,5 A
Блок MDPS (блок управления ЭУР (электроусилитель руля))

Предохранители и реле расположенные под капотом (в моторном отсеке), нужно снять крышку, как показано на схеме, на обратной стороне будет обозначение предохранителей.

№ предохранителя
Наименование предохранителя
Номиналпредохранителя
Защищаемая цепь

F1
MDPS1
80 A
Блок MDPS (блок управления ЭУР (электроусилитель руля))

F2
ALT
125 A (G4LC)150 A (G4FG)
Распределительная коробка моторного отсека (предохранитель – F3, F4, F5, F6)

F3
RR DEFOG
40 A
Реле обогревателя заднего стекла (распределительная коробка приборной панели)

F4
ABS1
40 A
Блок управления ABS/ESP (АБС/ЕСП, антиблокировочная система)

F5
ABS2
40 A
Блок управления ABS/ESP (АБС/ЕСП, антиблокировочная система)

F6
BLOWER
40 A
Распределительная коробка моторного отсека (Реле 2 — Реле вентилятора кондиционера)

F7
 WIPER
 10 A
 Электродвигатель стеклоочистителя (дворники), многофункциональный переключатель (подрулевой переключатель), распределительная коробка моторного отсека (Реле 6)

 F8
 ENG S2
 10 A
 Датчик кислорода (верхний), датчик кислорода (нижний), распределительная коробка моторного отсека (Реле 4, Реле 9), электромагнитный клапан управления продувкой накопителя топливных паров, электромагнитный клапан системывпуска с изменяемой геометрией

 F9
 ENG S1
 10 A
 Клапан управления подачей масла № 1 (впуск/выпуск), распределительная коробка моторного отсека (Реле 3, Реле 11)

 F10
 —
 —
 —

 F11
 ENG E2
 15 A
 ECM/PCM (блок управления (ЭБУ) двигателя/акпп)

 F12
 —
 —
 —

 F13
 H/LP RH
 10 A
 Фара правая

 F14
 H/LP LH
 10 A
 Фара левая

 F15
 —
 —
 —

 F16
 —
 —
 —

 F17
 —
 —
 —

 F18
 —
 —
 —

 F19
 IGN COIL
 20 A
 Катушки зажигания №1 — 4, конденсатор

 F20
 INJECTOR
 15 A
 ECM/PCM (блок управления (ЭБУ) двигателя/акпп), форсунки № 1–4

 F21
 B/UP LP
 10 A
 Выключатель фонарей заднего хода

 F22
 —
 —
 —

 F23
 BATT1
 40 A
 Распределительная коробка приборной панели (предохранитель — F15, F16, F20, F21, F22, F23)

 F24
 BATT2
 50 A
 Распределительная коробка приборной панели (предохранитель — F32, F33, F34, реле электростеклоподъемника)

 F25
 IG2
 40 A
 Выключатель зажигания, распределительный блок PDM (реле IG2), Реле 1

 F26
 —
 —
 —

 F27
 C/FAN
 40 A
 Вентилятор охлаждения радиатора двигателя, распределительная коробка моторного отсека (Реле 4, Реле 9)

 F28
 ENG E1
 30 A
 Главное реле, распределительная коробка моторного отсека (предохранитель — Реле 13)

 F29
 —
 —
 —

 F30
 B/Alarm
 10 A
 Сирена охранной сигнализации, дополнительная распределительная коробка (Реле 15)

 F31
 ENG T
 20 A
 PCM (Блок управления двигателем, ЭБУ)

 F32
 LO/H LP
 20 A
 Ближний свет фар, распределительная коробка моторного отсека (Реле 8)

 F33
 HI/H LP
 20 A
 Дальний свет фар, распределительная коробка моторного отсека (Реле 7)

 F34
 F/PUMP
 15 A
 Топливный насос (бензонасос), распределительная коробка моторного отсека (Реле 3)

 F35
 HORN
 15 A
 Звуковой сигнал (клаксон), распределительная коробка моторного отсека (Реле 10)

 F36
 ENG E3
 15 A
 ECM/PCM (блок управления (ЭБУ) двигателя/акпп)

 F37
 A/CON
 10 A
 Кондиционер (климат контроль, электромагнитная муфта компрессора кондиционера), распределительная коробка моторного отсека (Реле 11)

 F38
 —
 —
 —

 F39
 BATT3
 40 A
 Распределительная коробка приборной панели (предохранитель — F1, F5, F6, реле габаритных фонарей (ламп))

 F40
 IG1
 30 A
 Выключатель зажигания, коробка реле PDM (реле IG1, реле ACC)

 F41
 P/OUTLET1
 40 A
 Прикуриватель, розетка, распределительная коробка приборной панели (реле розетки питания)

Реле в блоке предохранителей под капотом

№ реле
Защищаемая цепь

 RLY.1
 Реле стартера

 RLY.2
 Реле вентилятора кондиционера

 RLY.3
 Реле топливного (бензонасоса) насоса

 RLY.4
 Реле вентилятора охлаждения №1

 RLY.5
 Реле стеклоочистителя (дворников) №2

 RLY.6
 Реле стеклоочистителя (дворников) №1

 RLY.7
 Реле дальнего света фар

 RLY.8
 Реле ближнего света фар

 RLY.9
 Реле вентилятора охлаждения №2

 RLY.10
 Реле звукового сигнала (клаксона)

 RLY.11
 Реле кондиционера (климат контроля, A/C)

 RLY.13
 Главное реле

 RLY.15
 Реле сирены охранной сигнализации

Панель предохранителей обогревателя щеток переднего стеклоочистителя (дополнительный блок предохранителей и реле под капотом)

№ предохранителя
Наименование предохранителя
Номиналпредохранителя
Защищаемая цепь

F1
FR HTD LH
40 A
Реле обогрева (подогрева) лобового стекла (левая часть)

F2
FR HTD RH
40 A
Реле обогрева (подогрева) лобового стекла (правая часть)

F3
FR HTD
10 A
Переключатель на передней панели (включатель обогрева (подогрева) лобового стекла)

№ реле
Защищаемая цепь

RLY.1
Реле обогрева лобового стекла (левая часть)

RLY.2
Реле обогрева лобового стекла (правая часть)

DeamonClub » Реле и предохранители Hyundai Solaris

Для защиты электрической системы автомобиля от выхода из строя в результате электрической перегрузки используются плавкие предохранители. В данной статье рассмотрены реле и предохранители автомобилей Hyundai Solaris выпускаемых с  2011года.

У  автомобиля Hyundai Solaris  имеется 2 (или 3) панели предохранителей, одна из которых расположена в боковой панели со стороны водителя, еще одна находится в моторном отсеке.

Если в вашем автомобиле не работают какие-либо осветительные приборы, дополнительное электрооборудование или элементы управления, проверьте плавкий предохранитель соответствующей цепи.

Если предохранитель перегорел, проводник внутри него будет расплавленным. Если электрическая система не работает, в первую очередь проверьте панель предохранителей, установленную со стороны водителя.

Перед заменой перегоревшего предохранителя отсоедините отрицательный кабель аккумуляторной батареи.

Для замены сгоревшего плавкого предохранителя всегда используйте предохранитель того же номинала.

Если после выполнения замены предохранитель повторно перегорел, это указывает на наличие неисправности элементов электрической системы. Рекомендуется прекратить использование соответствующей системы автомобиля и проконсультироваться с авторизованным дилером компании HYUNDAI.

Используются три вида предохранителей: предохранители ножевого типа для слабых токов, патронные предохранители, а также мультипредохранители для сильных токов.

Осторожно — Замена предохранителя
• Для замены плавкого предохранителя всегда используйте предохранитель того же номинала.

• Установка предохранителя с большим номинальным током может привести к повреждению и возникновению пожара.

• никогда не устанавливайте провод или алюминиевую фольгу вместо соответствующего предохранителя, даже в качестве временной меры. Это может привести к сильному повреждению проводки и возможному возгоранию.

Внимание
Запрещается использовать отвертку или любой другой металлический предмет для извлечения предохранителей, поскольку это может вызвать короткое замыкание и повредить электрическую систему.

К СВЕДЕНИЮ
Приведенное описание предохранителей/реле на панели может отличаться от установленных фактически.

Внимание
• При замене перегоревшего предохранителя или реле на новые убедитесь, что новый предохранитель или реле плотно входят в фиксаторы.

Неполная установка предохранителя или реле может привести к повреждению проводки и электрических систем автомобиля, а также возможному пожару.
• Не извлекайте предохранители, реле и клеммы, закрепленные болтами или гайками.

Предохранители, реле и клеммы могут быть не полностью закреплены, что может привести к пожару. Если перегорают предохранители, реле или клеммы, закрепленные болтами или гайками, рекомендуется обратиться к авторизованному дилеру HYUNDAI.

• Запрещается вставлять другие предметы, за исключением предохранителей и реле, в клеммы для предохранителей/реле, такие как отвертка или провод. Это может привести к неисправности контактов и сбою системы.

Замена предохранителя, установленного на внутренней панели 1. Переведите ключ зажигания и все другие выключатели в положение “Выключено”. 2. Откройте крышку панели предохранителей. 3. Извлеките предположительно неисправный предохранитель прямым движением.

Пользуйтесь съемником предохранителей, расположенным на панели со стороны переднего пассажира. 4. Проверьте снятый предохранитель; если он перегорел, замените его на новый. 5. Вставьте новый плавкий предохранитель того же номинала и убедитесь, что он надежно закреплен в зажимах.

Если зажимы ослаблены, рекомендуется обратиться к авторизованному дилеру компании HYUNDAI.

При отсутствии запасных предохранителей используйте предохранители того же номинала, установленные в цепях устройств, которые не являются обязательными для работы автомобиля, таких как прикуриватель.

Если фары или другие электрические приборы не работают, а плавкие предохранители на панели в салоне автомобиля исправны, проверьте панель плавких предохранителей в моторном отсеке. Если плавкий предохранитель перегорел, его следует заменить.

Предохранитель с памятью Автомобиль оснащен предохранителем, позволяющим предотвратить разряд аккумуляторной батареи в случае стоянки с остановленным двигателем в течение длительного периода времени. Перед постановкой автомобиля на стоянку на продолжительное время выполните следующие действия. 1. Остановите двигатель. 2. Выключите фары и габаритные огни.

3. Откройте крышку панели со стороны водителя и извлеките предохранитель с памятью.

Внимание
• Не извлекайте предохранитель с памятью и всегда устанавливайте этот предохранитель в его первоначальное положение перед поездкой на автомобиле.
• Не извлекайте предохранитель с памятью часто. Это может привести к его износу.

К СВЕДЕНИЮ
• Если предохранитель извлечен из панели плавких предохранителей, не будут работать звуковая сигнализация, аудиосистема, часы, лампы, установленные в салоне, и т.д. После установки предохранителя на место некоторые приборы будет необходимо повторно настроить. (См. пункт “Аккумуляторная батарея” в данном разделе).

• Даже при извлеченном предохранителе с памятью аккумуляторная батарея может продолжать разряжаться из-за работающих фар или других электрических устройств.

• Если необходимо поставить автомобиль на стоянку на продолжительное время, превышающее 1 месяц, следует извлечь предохранитель с памятью для предотвращения разряда аккумуляторной батареи

Замена предохранителя, установленного на панели в моторном отсеке 1. Переведите ключ зажигания и все другие выключатели в положение “Выключено”. 2.

Нажмите на крышку панели плавких предохранителей и снимите ее. 3. Проверьте снятый предохранитель; если он перегорел, замените его на новый.

Для извлечения или установки плавкого предохранителя на панели в отсеке двигателя используйте предназначенный для этого съемник.

4. Вставьте новый плавкий предохранитель того же номинала и убедитесь, что он надежно закреплен в зажимах. Если зажимы ослаблены, рекомендуется обратиться к авторизованному дилеру компании HYUNDAI.

Внимание
После проверки панели плавных предохранителей в моторном отсеке, надежно закрепите ее крышку. В противном случае может произойти выход из строя электрической системы из-за попадания воды внутрь панели.

Мультипредохранитель
Если мультипредохранитель перегорел, его следует заменить новым того же номинала, когда зажигание и все остальные переключатели выключены.

Внимание
Не разбирайте и не собирайте мультипредохранитель, закреплённый болтами или гайками.
Неплотно закрепленный предохранитель может привести к пожару. Если мультипредохранитель перегорел, рекомендуется обратиться к авторизованному дилеру HYUNDAI.

К СВЕДЕНИЮ
Если мультипредохранитель перегорел, рекомендуется обратиться к авторизованному дилеру компании Hyundai.

Панель предохранителей на приборной панели

Под крышкой панели плавких предохранителей и реле находится табличка с наименованиями предохранителей/реле и значениями их номинальных токов.

К СВЕДЕНИЮ
Отдельные пункты описания панели предохранителей могут быть неприменимы к вашему автомобилю. Описание является полным на момент издания. При проверке панели предохранителей своего автомобиля используйте табличку, расположенную на его корпусе.

Панель предохранителей в моторном отсеке

Схема блоков реле и предохранители в Hyundai Solaris

Записаться КонтактыСхема и расположение реле и предохранителей в Hyundai Solaris.
В Хендай Солярисе два блока реле и предохранителей, один под капотом, второй в салоне.

Предохранитель

Клемма

Сила тока (А)

Назначение

1

–

–

Резерв

2

–

–

Резерв

3

F/PUMP

15А

Топливный насос

4

–

10А

Звуковой сигнал

5

B+2

50А

Блок коммутации: аварийка, стеклоподъемники, ц.з., предохранители – F23-F25, F31, F32

6

C/FUN

40А

Блок управления системой отопления

7

ECU 1

30А

Блок управления двигателем – реле 1. Предохранитель F25

8

IG1

40А

ACC – реле. Замок зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопка пуск-стоп. IG2 – реле

9

IG2

50А

Замок зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопка пуск-стоп

10

A/CON

10А

Кондиционер

11

–

–

Резерв

12

–

–

Резерв

13

INJECTOR

15А

Модуль управления двигателем. Модуль управления коробкой передач. Топливный насос – реле. Регулирующий клапан подачи масла

14

SENSOR

10А

Модуль управления двигателем. Датчик распредвала. Датчик кислорода. Иммобилайзер. Кондиционер – реле. Вентилятор – реле низких оборотов и реле высоких оборотов. Электромагнитный клапан

15

ECU 2

10А

16

–

–

Резерв

17

B/UP LP

10А

Блок управления коробкой передач. Датчик АКПП. Панель приборов. Комбинированные фонари задние.

18

WAPER

10А

Резерв

Реле

Местоположение

Обозначение

R1

Резерв

R2

Реле звукового сигнала

R3

Реле замка зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопки пуска и остановки двигателя

R4

Реле кондиционера

R5

Реле выключателя блокировки зажигания

R6

Реле вентилятора (низкая скорость)

R7

Реле вентилятора (высокая скорость)

R8

Реле диагностического разъема

R9

Реле замка зажигания

R10

Реле замка зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопки пуска и остановки двигателя

R11

Реле аварийного предупреждения об экстренном торможении

R12

Реле электронного блока управления двигателем

R13

Реле топливного насоса

R14

Резерв

R15

Реле электровентилятора радиатора системы охлаждения

 Плавкие вставки:

Предохр.

Сила тока (А)

Назначение

1

50

Реле задних фонарей

2

–

Резерв

3

–

Резерв

4

125

Генератор

5

40

Гидроэлектронный модуль АБС, диагностический разъем

6

40

Гидроэлектронный модуль АБС

7

40

Реле обогрева заднего стекла

8

40

Реле вентилятора

9

–

Резерв

 Блок предохранителей в салоне:

Предохр.

Клемма

Сила тока (А)

Назначение

1

FRT-Deicer

15А

Обогрев ветрового стекла

2

P/OUTLET

15А

Розетка 12В

3

C/LIGHTER

10А

Прикуриватель

4

ACC

10А

Замок зажигания – аудиосистема, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления системой электронного ключа

5

A/BAG IND

10А

Индикатор отключения подушки безопасности – перед

6

A/BAG

10А

Подушки безопасности, модуль управления SRS

7

T/SIG

10А

Аварийно-световая сигнализация

8

–

–

Резерв

9

–

–

Резерв

10

R/WPR

15А

Очиститель заднего стекла – двигатель Многофункциональный переключатель

11

–

–

Резерв

12

RR (R/FOG)

10А

Противотуманные фонари (сзади)

13

FRT (F/FOG)

10А

Противотуманные фары (перед)

14

ROOM 2

10А

Реле экономии заряда аккумуляторной батарее (автоматического защитного отключения)

15

STOP LP

15А

Стоп-сигналы

16

CLUSTER

10А

Комбинация приборов

17

IG1 1

10А

Модуль управления системой безопасности

18

ABS

10А

ABS гидроэлектронный модуль

19

B/UP LP

10А

Задние ходовые огни (выключатель)

20

PCU

10А

Модуль управления модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления системы электронного ключа

21

H/LP LH

10А

Фара – левая

22

DAY TIME RUNNING LIGHT

10А

Дневные ходовые огни

23

HAZARD

15А

Выключатель аварийной сигнализации

24

SMK 1

25А

Модуль управления модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления электронного ключа

25

–

–

Резерв

26

SMK 2

10А

Модуль управления модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления электронного ключа, выключатель кнопки пуска и остановки двигателя

27

TCU

15А

Датчик скорости Датчик диапазонов автоматической коробки передач. Генератор импульсов

28

IGN COIL

15А

Катушка зажигания 1-4, конденсатор

29

IGN 2

10А

Электростеклоподъемники. Люк

30

F/WPR

25А

Очиститель ветрового стекла

31

DOOR LOCK

20А

Центральный замок – блок управления

32

SAFETY P/WDW

25А

Электростеклоподъемники – блокировка

33

S/HEATER

15А

Обогрев передних сидений

34

–

–

Резерв

35

ROOM 1

10А

Освещение салона. Кондиционер

36

AUDIO

20А

Аудиосистема

37

TAIL LH

10А

Фара и фонарь по левому борту. Освещение номерного знака

38

TAIL RH

10А

Фара и фонарь по правому борту. Подсветка выключателей, переключателей в салоне, рычага селектора. Комбинация приборов, кнопки включения и переключения

39

START

10А

Стартер – реле. Противоугонная сигнализация

40

H/LP RH

10А

Фара – правая

41

P/WDW LH

25А

Блок управления стеклоподъемниками – переключатель левого заднего

42

P/WDW RH

25А

Блок управления стеклоподъемниками – переключатель правого заднего

43

HTD MIRR

10А

Система обогрева наружных зеркал заднего вида

44

A/CON 2

10А

Кондиционер

45

–

–

Резерв

|

Возврат к списку

Всё для Hyundai Solaris (RB)

Он-Л@йн запись
 Вопрос-Ответ

Заказ обратного звонка

Наши партнеры
