Датчик положения коленчатого вала: 3 способа проверки работоспособности и инструкция по его замене

Двигатели современных автомобилей претерпели не так много конструктивных изменений, в сравнении моторами, которые выпускали несколько десятилетий назад. Ключевым этапом в сфере их развития можно назвать переход с карбюраторной системы на инжекторную, которая стала использоваться повсеместно. Работа инжекторного двигателя зависит от электронного блока управления, который является «мозгом» машины. Он собирает информацию со всех ключевых систем, анализирует ее, и на основе полученных данных корректирует работу отдельных агрегатов. За сбор данных для ЭБУ отвечают датчики, расположенные повсеместно в автомобиле. Датчик положения коленчатого вала (он же датчик синхронизации) является одним из важнейших среди них, и от его грамотной работы зависит стабильность мотора.

Зачем нужен датчик положения коленчатого вала

Датчик положения коленвала выполняет две важные функции:

• Фиксация момента прохождения верхних и нижних мертвых точек поршнями двигателя – первым и последним;
• Замер углового положения коленчатого вала.

На основании данных, полученных от датчика, электронный блок управления корректирует следующие параметры двигателя:

• Количество поступающего в камеры сгорания топлива;
• Момент подачи топлива;
• Момент зажигания;
• Время и продолжительность включения клапана адсорбера;
• Угол поворота распределительного вала.

В зависимости от сложности конструкции двигателя, задачи ЭБУ могут меняться. При этом ни один блок управления не будет работать без показаний с датчика коленчатого вала.

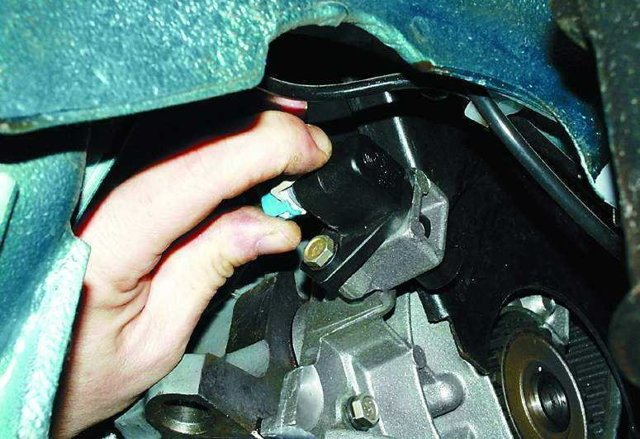

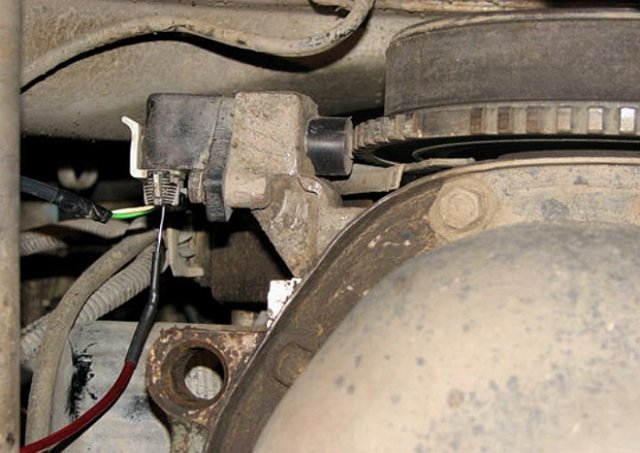

Где находится датчик положения коленчатого вала

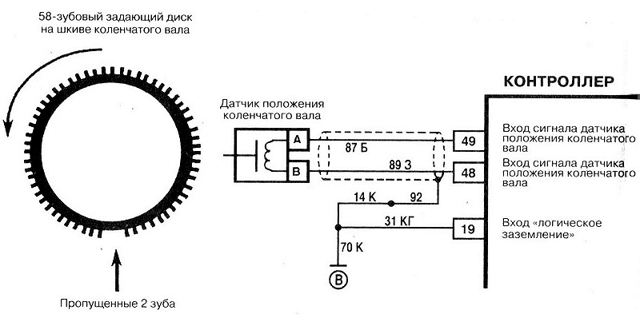

Схема работы датчика коленчатого вала

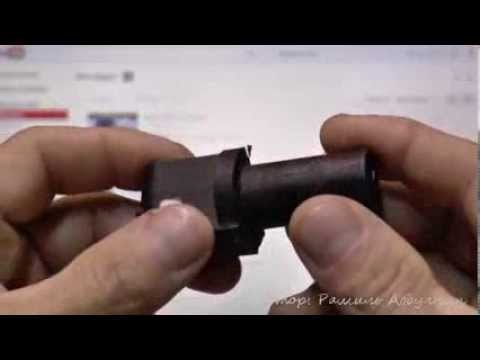

Выполняется датчик синхронизации в стандартном пластмассовом корпусе. Он располагается на кронштейне неподалеку от синхронизацинного диска или шкива генератора. От других датчиков его отличает длинный (около 70 сантиметров) провод с разъемом.

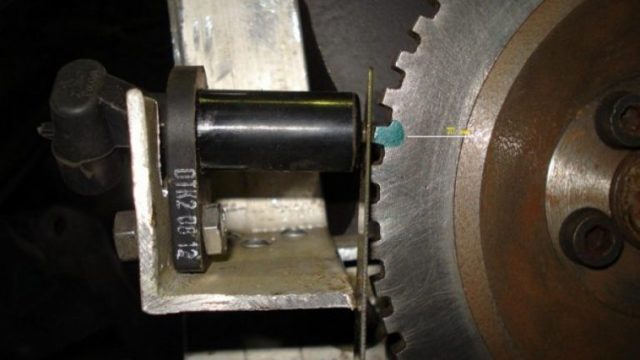

При установке датчика положения коленчатого вала необходимо оставлять зазор между его сердечником и диском синхронизации, чтобы он имел возможность правильно считывать информацию.
Величина данного зазора может варьироваться, в зависимости от модели автомобиля. Чаще всего она находится в пределах от 0,5 до 1,5 миллиметров.
Регулировка расстояния происходит при помощи шайб, которые располагаются между датчиком и посадочным местом.

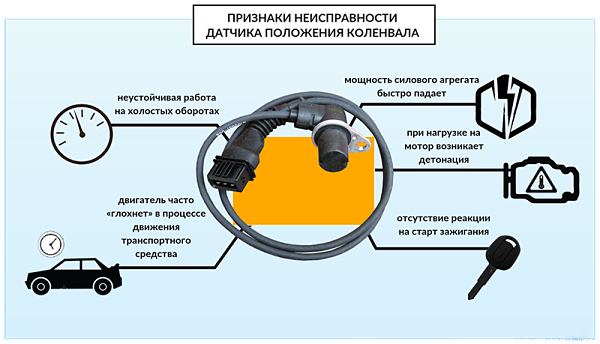

Признаки неисправности датчика положения коленчатого вала

На основе информации, поступающей от датчика синхронизации, электронный блок управления регулирует важные параметры зажигания и работы двигателя.
Соответственно, при выходе из строя датчика (или сбоях в его работе, при которых неверная информация поступает в ЭБУ), в первую очередь пострадает стабильность функционирования мотора.
Характерные симптомы неисправности датчика синхронизации следующие:

•

  Проблемы с пуском двигателя;

• Неустойчивая работа мотора в различных режимах;
• Отсутствие искры на свечах;
• Наличие детонации мотора с увеличением нагрузки;
• Серьезное снижение мощности двигателя;

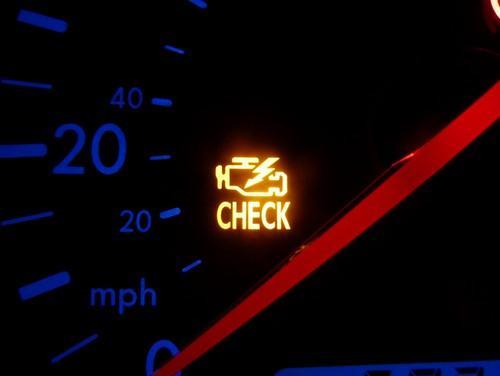

• Горит лампочка Check Engine.

Симптомы, которые возникают из-за неисправности датчика коленчатого вала, типичны и для ряда других проблем. Именно поэтому нельзя однозначно сказать, что проблемы в моторе возникают именно по причине поступления неправильных данных о положении коленвала в электронный блок управления. Чтобы в этом убедиться или опровергнуть данное утверждение, необходимо выполнить проверку датчика.
Обратите внимание: Типичные ошибки датчика положения коленчатого вала: 19 и 35. Если они показываются на контроллере в буфере ошибок, виной тому может являться датчик, либо шкив генератора.

Как проверить датчик коленчатого вала

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений.
Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта.
При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

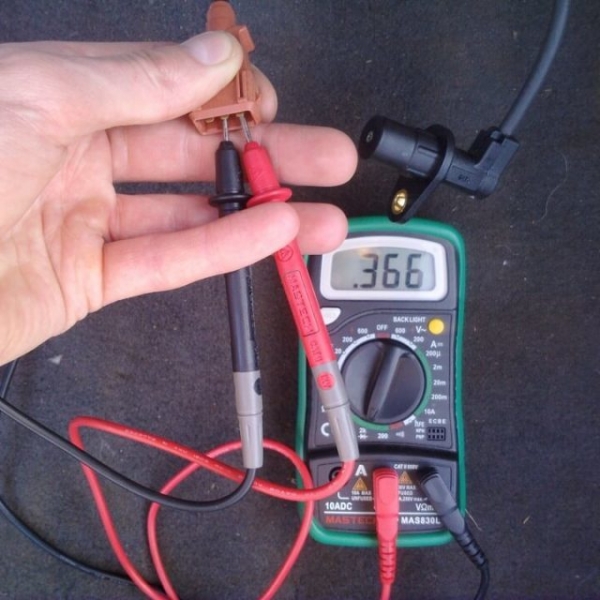

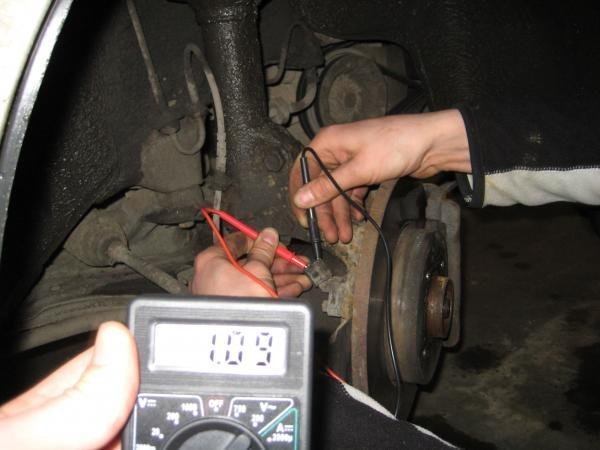

Проверка датчика коленвала на сопротивление

Самым простым, но и наименее надежным, способом проверки датчика коленчатого вала является замер его сопротивления. Проверка проводится при помощи омметра, который имеется в современном мультиметре. По результатам проверки удается выяснить сопротивление катушки индуктивности датчика.
Чтобы провести проверку мультиметром, необходимо его щупы подключить к выводам датчика. Замерив подобным образом сопротивление катушки индуктивности, надо сравнить его с идеальными показателями для датчика конкретной марки автомобиля. Если такие данные обнаружить не удалось, принято считать, что датчик исправен, если его сопротивление находится в диапазоне от 550 до 750 Ом.

Проверка ключевых параметров датчика коленчатого вала

Второй способ диагностики датчика коленчатого вала предполагает замер сразу нескольких его параметров при помощи ряда приборов:

• Омметр. Замер сопротивления производится так же, как описано в инструкции выше, и полученный результат должен находиться в диапазоне от 550 до 750 Ом;

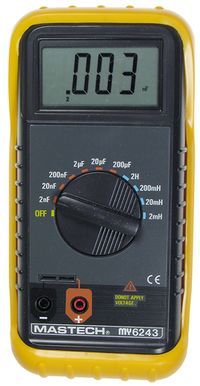

• Измеритель индуктивности. С его помощью потребуется проверить индуктивность датчика, которая на работоспособном устройстве должна находиться на уровне от 200 до 400 мГн;
• Вольтметр и мегаомметр. С их помощью замеряется сопротивление изоляции, которое при напряжении в 500 Вольт не должно превышать 20 МОм.

Обратите внимание, что для снятия идеальных показаний, необходимо проводить процедуру в помещении, температура в котором находится в диапазоне от 20 до 22 градусов.
Важно: Если в процессе ремонта или диагностики датчика был случайно намагничен диск синхронизации, его можно размагнитить с помощью сетевого трансформатора.

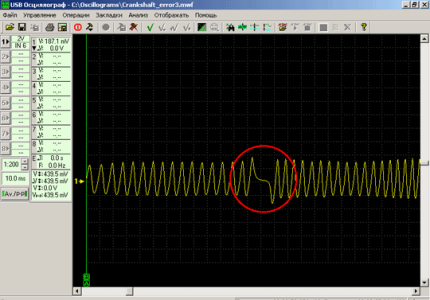

Проверка датчика коленвала осциллографом

В сервисных центрах для диагностики параметров датчика синхронизации используют осциллограф, который позволяет замерить стабильность характеристик. На итоговых диаграммах можно четко видеть провалы в получении сигнала, которые указывают на проблемы работы датчика или поломку зубцов синхродиска.

При установке датчика после диагностики, важно пользоваться метками, которые были сняты при его демонтаже. Также следует помнить о расстоянии в 0,5-1,5 мм между его сердечником и диском синхронизации.
(440

Как проверить датчик коленвала самому

Здравствуйте, уважаемые автолюбители! Надеемся, что вы знаете о том, какую роль в работоспособности двигателя автомобиля, играет датчик положения коленвала. Его, не менее распространённое название – датчик синхронизации.

• Если ещё не знаете, то откроем вам секрет из руководства по эксплуатации: неисправность датчика коленвала может привести: либо к невозможности запуска двигателя авто, либо к потере мощности, сбою в оборотах, и в итоге, опять же, к остановке двигателя.

•

• Всё дело в том, что именно датчик оборотов коленвала синхронизирует подачу топлива и момент зажигания, путем передачи импульсов в ЭБУ вашего автомобиля.

•

Хотите уменьшить расход Вашего авто? Рекомендуем Вам специальный экономитель топлива.

Признаки неисправности датчика коленвала

Первым признаком неисправности двигателя, вообще, является ощутимое снижение его динамики во время движения. Это может, конечно же, свидетельствовать о любой неисправности, произошедшей в двигателе. Но, контроллер зафиксирует её и зажжёт индикатор «CHECK ENGINE» на приборной доске.

Такие симптомы в работе двигателя, как:

• на холостом ходу у двигателя неустойчивые обороты;
• у двигателя происходит самопроизвольное понижение или повышение оборотов;
• ощутимое, даже без приборов, снижение мощности двигателя;
• при динамической нагрузке возникает детонация в двигателе;
• наконец, элементарная невозможность запустить двигатель.

Это самые характерные признаки того, что неисправен датчик оборотов коленвала, шкив привода ГРМ или генератора.

В-первую очередь обратим внимание на датчик положения коленвала, как проверить его, чтобы результат теста с точностью показал, что неисправен именно датчик. Почему проверка датчика положения коленвала проводится в первую очередь?
Всё просто. Хотя датчик синхронизации и располагается, как правило, в неудобном месте на двигателе, его диагностика займёт меньше всего вашего времени и ресурсов. И диагностика же и покажет, исправен датчик или нужна замена датчика оборотов коленвала.

Как проверить датчик коленвала

Существует несколько вариантов проверки исправности датчика. Каждый из них проводится с применением определенных приборов. Рассмотрим два, чаще всего применяемых метода проверки датчика коленвала.
Специалисты рекомендуют в любом случае снимать датчик коленвала. При этом необходимо зафиксировать метками его первоначальное положение на двигателе. Снятие датчика сопровождается его внешним осмотром.

Визуальная проверка датчика коленвала позволяет определить наличие повреждений на корпусе датчика, состояние сердечника, контактной колодки и, естественно, самих контактов. Все имеющиеся загрязнения на контактах или сердечнике убираются при помощи спирта (можно бензина). Контакты датчика должны быть чистыми
При демонтаже обратите внимание на расстояние между диском синхронизации и сердечником датчика. Оно должно быть в пределах 0,6-1,5 мм. Если визуальный осмотр не показал на наличие видимых неисправностей, приступаем к поиску «скрытых угроз» в электрической схеме датчика оборотов коленвала.
Диагностика датчика при помощи омметра. Омметром мы замеряем сопротивление обмотки датчика синхронизации. Исправный датчик должен показывать параметры в пределах 550-750 ом.
Для успокоения своих внутренних сомнений, перед началом замеров, уточните в Инструкции по эксплуатации вашего авто точные параметры, указанные производителем. Цифры, выходящие за пределы указанных параметров, свидетельствуют о неисправности датчика коленвала, а значит, требуется замена датчика.
Второй вариант проверки датчика коленвала, более объёмный. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-220С. Сопротивление обмотки измеряем омметром и способом, указанным выше.
Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.
При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.
Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора.

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).
Без понимания принципа работы датчика коленвала (ДПКВ) затруднительно разобраться с ошибками в работе. Конструктивно это сердечник из стали в оплётке из меди, механизм заключен в пластиковый корпус.
Для изоляции всех элементов друг от друга используется компаундная смола.
Главное назначение датчика — это фиксация количества зубьев шкива коленчатого вала, когда они проходят около ДПКВ.
На шкиве 60 зубьев, тот, кто видел его вблизи, знает, что на шкиве не хватает двух зубьев. Это не дефект, а своеобразная точка отсчёта, после прохождения этого промежутка около датчика фиксируется один оборот.

Благодаря такому нехитрому алгоритму обеспечивается синхронная работа системы зажигания, впрыска топлива и выпуска. Если говорить простым языком ДПКВ обеспечивает правильное приготовление топливовоздушной смеси.

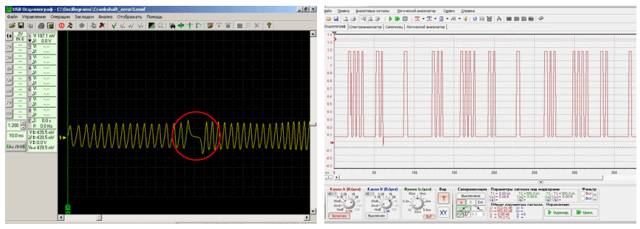

Проверка осциллографом
Если предыдущие способы легко провести своими руками, то этот способ подойдёт продвинутым автовладельцам, имеющим определённые навыки и знания.
Осциллограф помогает определить значения контроля и наглядно увидеть, как именно фиксируются сигналы. Этот способ даёт полную информацию о работе датчика.
Поверка осуществляется на работающем ДВС, хотя при необходимости можно проверить датчик, демонтировав его. Помимо осциллографа понадобится и специальное программное обеспечение.
Если датчик снят, проверка выглядит следующим образом:

• контактные щупы прибора подключаются к контактам датчика (независимо от полярности);
• запускается программа;
• с помощью любого предмета из металла необходимо сделать несколько движений возле датчика коленвала;
• рабочий датчик при таких действиях будет передавать на монитор осциллограмму, а неисправный ДПКВ не будет.

Для более точной диагностики лучше проводить тест на работающем двигателе (без снятия датчика). Для этого щупы подключаются к контактам, исправный прибор также передаст на экран осциллограмму на основе сигналов с ДПКВ.
Успехов вам при проверке датчика оборотов коленвала.

Как устроен ДПКВ, его неисправности и проверка

Технологический прогресс в автомобилестроении вытесняет устаревшие карбюраторные двигатели, заменяя их инжекторными. Это приводит к необходимости знать конструкцию и принцип работы современных моторов, в части синхронности искрообразования и подачи бензина в цилиндры. ДПКВ не предусмотрен на автомобилях, в которых отсутствует бортовой компьютер, и в карбюраторных моторах.
Датчик имеется в конструкции только инжекторных и дизельных ДВС. Устойчивое функционирование современной автомашины зависит от ЭБУ, являющегося ее «мозгом».

В блок от установленных датчиков поступает информация о состоянии автомобиля, которая подвергается обработке, и на основе полученных результатов корректируется работа всех систем.

Одним из главных датчиков, отвечающих за работу двигателя, является датчик положения коленчатого вала.

Зачем нужен датчик синхронизации

ДПКВ осуществляет фиксацию и передачу в ЭБУ следующих показателей:

• момента прохождения поршнями ВМТ и НМТ в первом и последнем цилиндрах;
•  замер положения коленвала.

Полученные данные передаются в ЭБУ. В результате обработки информации о положении коленвала по отношению к мертвым точкам и частоте его вращения, датчик синхронизации корректирует следующие показатели ДВС:

•  объем поступающего бензина в цилиндры;
•  время подачи топлива;
•  угол опережения зажигания;
•  угол поворота распредвала;
•  момент и длительность работы клапан адсорбера.

Задачи электронного блока могут меняться в зависимости от сложности устройства ДВС, однако ни одно ЭБУ не работает без датчика положения коленчатого вала.
В результате неисправности ДПКВ искрообразование либо запаздывает, либо опережает рабочий такт мотора, что ведет к неправильной работе ДВС или к не запуску мотора. Это способствует и неполному сгоранию рабочей смеси и, как следствие, перерасходу топлива и снижению динамических показателей автомобиля.

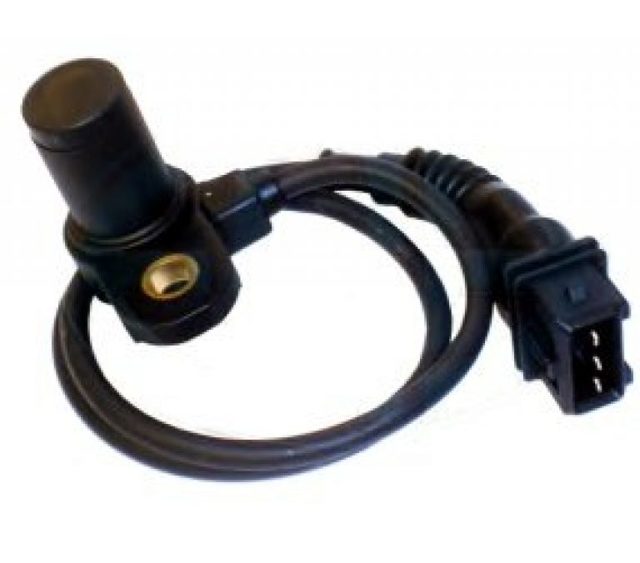

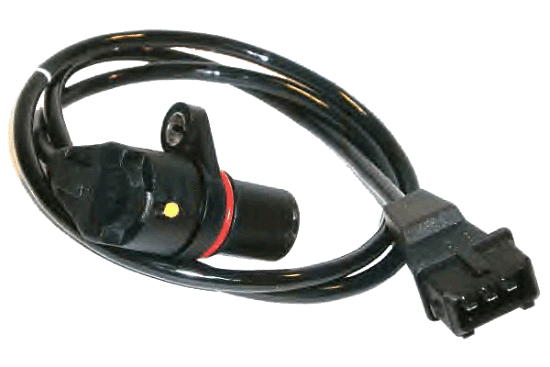

Устройство ДПКВ

Деталь представляет собой стальной сердечник с обмоткой из медной проволоки, размещенный в пластиковом корпусе и залитый компаундной смолой.
Выпускаются 3 типа датчиков синхронизации:

Оптический датчик

 Индукционные. Принцип работы основан на использовании намагниченного сердечника с намотанной на нем медной проволокой, на концах которой замеряют изменение напряжения. Кроме фиксации положения коленвала, он замеряет скорость его вращения, что также необходимо для качественной работы ДВС. Индукционные датчики являются наиболее распространенными и часто применяющимися в устройстве автомобиля.

 Оптические. В основе их конструкции — светодиод, который излучает световой поток, и приемник, фиксирующий свет с другой стороны. При попадании светового луча на контрольный зуб он прерывается, приемник фиксирует его отсутствие, и информация передается в ЭБУ.

 Датчик Холла. Работает на основе одноименного физического эффекта. На коленчатом валу размещен магнит, при прохождении им датчика в последнем возникает постоянный ток, фиксируемый синхронизирующим диском.

Многофункциональность прибора индукционного типа и датчика Холла делают их наиболее востребованными в конструкции современных моторов.

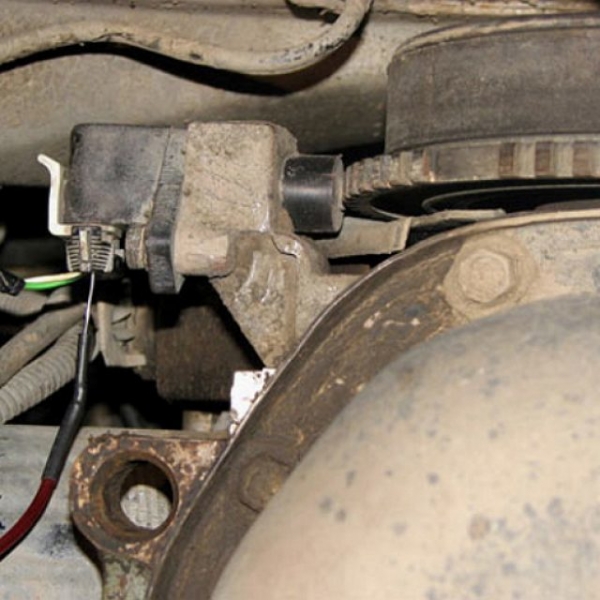

Расположение датчика

От исправности датчика коленвала зависит устойчивая работа мотора, поэтому автопроизводители размещают его в легкодоступном месте для быстрого устранения неисправности. Несмотря на плотную компоновку деталей под капотом, определить, где расположен датчик синхронизации, достаточно легко.

Реперный диск. Другие названия задающий или синхронизирующий.
Чаще всего он размещен на кронштейне между шкивом генератора и маховиком.
Среди других электронных датчиков он выделяется проводом (длиной 70 см) со специальным разъемом подключения в бортовую сеть автомашины.
Для замены и установки ДПКВ необходимо только правильно выставить зазор между стержнем и синхронизирующим диском. Размер зазора варьируется от 0,5 до 1,5 мм и зависит от марки и модели конкретной автомашины. Регулировка расстояния осуществляется за счет специальных шайб, расположенных между устройством и местом установки.

Видео: Датчик положения коленчатого вала ДПКВ

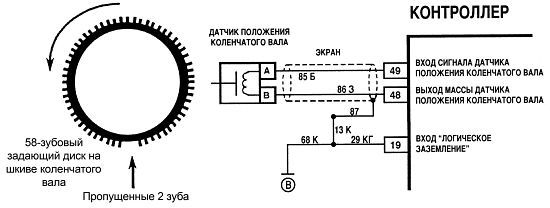

Принцип работы датчика синхронизации

Для устойчивого функционирования двигателя рабочий процесс ДПКВ происходит по следующему принципу:

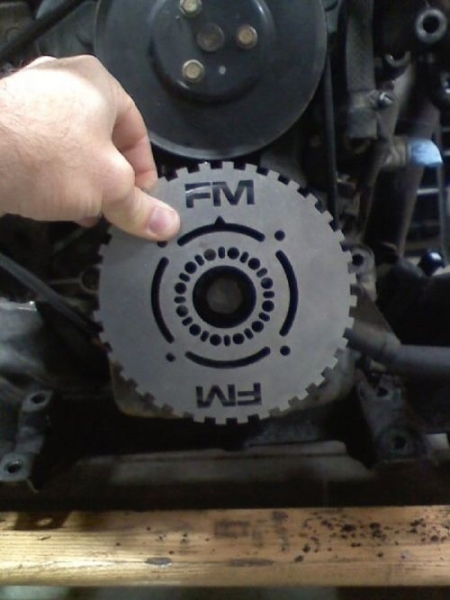

 На коленвале установлено специальное зубчатое колесо (реперный диск) с отсутствующими двумя зубцами — стартовым и нулевым.

 При вращении коленвала зубчики, проходя через магнитное поле ДПКВ, изменяют его — как результат, в приборе формируются импульсы, данные о которых передается в блок управления;

 При прохождении зубчатого колеса с отсутствующими зубцами мимо датчика характер импульсов меняется, и блок определяет начальное положение коленчатого вала;

 на основании подсчета поступивших импульсов компьютер определяет положение коленвала в определенный период времени:

 После обработки информации ЭБУ направляет сигналы в соответствующие системы автомобиля, и производится корректировка их работы.

В результате обеспечивается стабильная работа мотора автомашины.

Признаки неисправности датчика положения коленвала

Первое, что стоит отметить: ДПКВ не барахлит и не работает от раза к разу, он либо функционирует в заданном режиме, либо не работает вовсе. Это обусловлено простотой конструкции элемента. Процесс поломки детали необратим. Если он потерял работоспособность, то вновь уже не заработает. Данная деталь является неремонтопригодной. Если проверка подтверждает его неисправность, он заменяется на новый.
Причин, способствующих его поломке, несколько. Отрицательное воздействие оказывают нагрузки при повышенных температурах, высокая влажность, резкое изменение температурного режима и механическое воздействие. Как результат, автомобиль работает в неустановленном режиме или не запускается.
Признаки неисправного ДПКВ не зависят от его типа. О поломке датчика положения коленчатого вала автолюбителю расскажут следующие симптомы:

•  понижение тяговых показателей автомашины (этот признак свидетельствует о необходимости диагностики ДВС, но не всегда свидетельствует о поломке ДПКВ);
•  нестабильность работы двигателя, «плавание» его оборотов на холостом ходу и при движении автомобиля;
•  детонация мотора при повышении нагрузки;
•  невозможность запустить двигатель.

Кроме того, на сломанный датчик указывает отсутствие искрообразования или горящий значок «Check Engine» на приборной панели.
Прежде чем приступить к замене, стоит понимать, что перечисленные признаки проявляются и при других неисправностях автомобиля. Поэтому перед началом ремонта автомашины проводят комплексную диагностику ДВС для выявления точной причины неисправности. Это позволит избежать лишних расходов и будет способствовать более быстрому восстановлению работоспособности транспортного средства.
Датчик синхронизации положения коленчатого вала относится к неремонтопригодным деталям автомобиля и при его неисправности он заменяется на новый.

Методы диагностики ДПКВ

При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер).
Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам.
Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.

Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей.

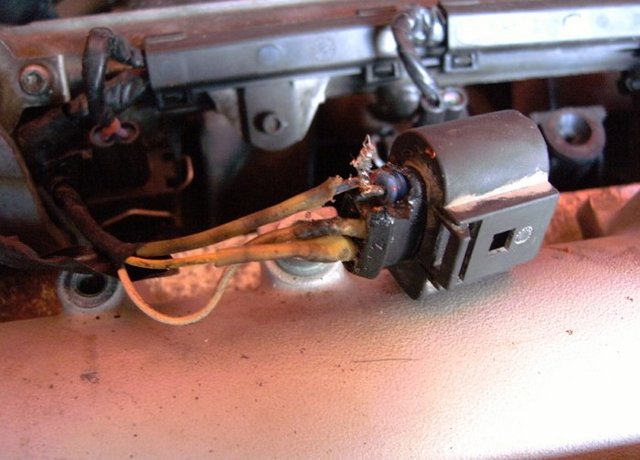

Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов.
Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.

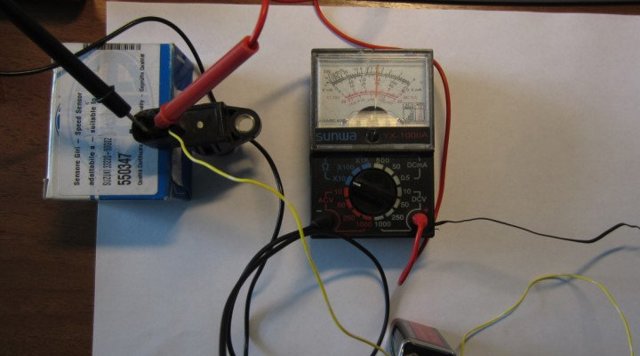

1. Метод проверки омметром

Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.
Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.
Мультиметр используется следующим образом:

 Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.

 Прикасаемся щупами к концам датчика и смотрим показания.

Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.

2. Проверка показателей индуктивности

При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.
При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:

 Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).

 Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).

 Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).

Видео: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора

3. Диагностика с помощью осциллографа

Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.
Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:

 К выводам датчика положения коленвала нужно подсоединить щупы;

 Запустить программное обеспечение;

 Поводить возле детали любым металлическим предметом.

При исправном датчике на экране прибора строится график на основании показаний ДПКВ.
Если деталь реагирует на движение металлического предмета, то он исправен. Но более точным будет результат его проверки на работающем ДВС.
Самым простым, надежным и быстрым способом определения работоспособности ДПКВ является установка взамен проверяемого заведомо исправного датчика синхронизации. И если проблемы с автомобилем исчезают, то вывод однозначен – деталь неисправна и ее нужно заменить.

При установке следует учитывать правильность установки: соблюдение необходимого зазора между ДПКВ и маховиком. Узнать этот показатель можно из инструкции к датчику либо из интернета, но в среднем он составляет 0,5-1,5 мм.

Как проверить датчик коленвала? Три способа проверки датчика коленвала (ДПКВ)

Датчик положения коленвала предназначен для синхронизации системы зажигания и работы топливных форсунок в бензиновой инжекторном двигателе. Соответственно, его поломка приведет к тому, что зажигание будет спешить или запаздывать. Это приведет к неполному сгоранию топливной смеси, нестабильной работе двигателя или полном его отказе.

В настоящее время существует три типа датчиков — индукционные, на основе эффекта Холла, а также оптические. Однако самыми распространенными являются датчики, относящиеся к первому типу (индукционные). Далее мы поговорим с вами о возможных неисправностях и методы их устранения.
Содержание

• Признаки неисправности
• Устройство датчика
• Способы проверки

Признаки неисправности датчика коленвала

Независимо от того, по какой технологии работает ДПКВ, признаки неисправностей в его работе всегда одинаковы. Если не работает датчик коленвала, то об этом вам скажут следующие признаки:

• значительное снижение динамических характеристик машины (хотя этот фактор может следствием и других поломок, все же стоит провести диагностику ДПКВ);
• произвольно меняются обороты двигателя в движении;
• в холостом режиме обороты мотора «плавают»;
• во время динамической нагрузки в двигателе возникает детонация;
• при полном выходе из строя ДПКВ становится невозможно запустить двигатель.

Далее вкратце остановимся на устройстве датчика коленвала для того, чтобы лучше понять причины возникновения неисправностей и методы их устранения.

Устройство датчика коленвала

Для того чтобы понять работу и ошибки датчика коленчатого вала, в первую очередь необходимо разобраться с принципом его работы. Он представляет собой конструкцию из стального сердечника, обмотанного медным проводом, помещенного в пластмассовый корпус. Все провода изолированы друг от друга компаундной смолой.
Задача устройства — фиксировать прохождение возле датчика металлических зубьев шкива. На нем есть 60 зубьев, 2 из которых отсутствуют. Именно прохождение этого пустого промежутка должен зафиксировать датчик.
Это дает возможность синхронизировать работу системы зажигания и системы питания с тем, чтобы обеспечить правильную последовательность подачи топлива через форсунки.

Это необходимо для создания оптимальной топливной смеси.

Перед тем как перейти непосредственно к описанию принципа работы датчика коленвала необходимо указать, что всего существует три их разновидности. В частности:

• Индукционный датчик. В его основе лежит использование намагниченного сердечника, вокруг которого намотана медная проволока (катушка), концы которой выведены для фиксации изменения напряжения. Именно такой тип датчика чаще всего устанавливается в современных машинах.
• Оптический датчик работает на основе светодиода, который излучает световой луч и приемника, фиксирующего этот луч с другой стороны. При прохождении контрольного зуба луч прерывается, что фиксируется контрольным прибором. Информация о частоте вращения передается на ЭБУ.
• Датчик Холла. Он основан на одноименном физическом эффекте. Так, на коленвале установлен магнит, который фиксируется датчиком, в котором в этот момент начинается движение постоянного тока, что фиксируется синхронизирующим диском. Подробнее об этом вы можете почитать в следующей статье.

Далее перейдем к рассмотрению неисправностей.

Три способа как проверить датчик коленвала

Мы поговорим с вами о том, как сделать проверку индуктивного датчика, поскольку, как было указано выше, именно такой тип наиболее распространен на современных автомобилях. Перед тем как снять датчик с его посадочного места, не забудьте обозначить метками его положение на двигателе. Это избавит вас от проблем при повторном его монтаже. Итак, переходим к рассмотрению диагностики.

Проверка сопротивления омметром

Проверка ДПКВ с помощью омметра и осциллографа
Это наиболее простой метод, однако он не дает 100% гарантии того, что такая проверка выявит неисправность.
Для этой процедуры вам понадобится мультиметр, который вы должны переключить в режим измерения сопротивления (омметр). С его помощью нужно измерить сопротивление катушки индуктивности.
Сделать это можно, просто прикоснувшись щупами мультиметра попарно к выводам катушки. Полярность в данном случае не имеет значения.
Как правило, значение сопротивления большинства катушек находится в пределах 500…700 Ом. Однако точное значение лучше почитать в документации к датчику или найти в интернете.
Соответственно, на мультиметре нужно устанавливать верхний предел — 2 кОм (предел может различаться у разных моделей мультиметров, главное, чтобы он был больше измеряемого и наиболее близок к нему).
Если в результате замера вы получили значение, близкое к обозначенному выше, значит, с катушкой все в порядке. Однако успокаивать себя еще рано, ведь такая проверка не полная. Лучше продолжить проверку с помощью других методов.

Проверка значения индуктивности

Любая катушка в возбужденном состоянии имеет свою индуктивность. Это же касается и той, которая встроена в корпус ДПКВ. Метод проверки заключается в измерении этого значения. Для этого вам понадобится:

Измеритель индуктивности

• мегаомметр;
• сетевой трансформатор;
• измеритель индуктивности;
• вольтметр (желательно цифровой).

Некоторые мультиметры имеют встроенную функцию измерения индуктивности. Если же у вашего прибора ее нет, то стоит воспользоваться дополнительным оборудованием.
В любом случае измеренное значение индуктивности катушки ДПКВ должно находиться в пределах 200…400 мГн (в отдельных случаях может незначительно отличаться).
Если вы получили значение, которое сильно отличается от указанного, то велика вероятность того, что датчик неисправен.

Далее нужно измерить сопротивление изоляции между провода катушки. Для этого используют мегаомметр, установив на нем выдаваемое напряжение, равное 500 В. Процедуру замера лучше проводить 2-3 раза для получения более точных данных. Измеренное значение сопротивления изоляции не должно быть ниже 0,5 МОм.

В противном случае можно констатировать нарушение изоляции в катушке (в том числе возможность появления межвиткового короткого замыкания). Это указывает на неисправность прибора. Размагничивание катушки необходимо провести с помощью сетевого трансформатора.
Однако самый совершенный метод диагностики ДПКВ заключается в использовании осциллографа.

Проверка с помощью осциллографа

Осциллограмма на работающем двигателе. Красным обозначено прохождение места без зубьев
С помощью этого метода можно не только узнать контролируемые значения, но и увидеть процесс формирования сигналов. Это дает исчерпывающую информацию о состоянии и работе ДПКВ.
Лучше проводить его на работающем двигателе. Однако можно и снять датчик. Для работы вам понадобится электронный осциллограф и программное обеспечение для работы с ним.
Проверка со снятым датчиком проходит по следующему алгоритму:

Подсоединить щупы осциллографа к выводам катушки ДПКВ. Полярность не имеет значения.

Запустить программу для работы с осциллографом.

Взять любой металлический предмет и помахать им перед ДПКВ.

Если датчик исправен, то одновременно с этим на экране будет воспроизводиться осциллограмма, которая будет строиться по данным от датчика.

Если датчик зафиксировал перемещения металлического предмета, значит, он, скорее всего исправен. Однако точный диагноз можно поставить лишь при подключении осциллографа к датчику с работающим двигателем. Это делается просто, подключив щупы параллельно к выводам датчика. Полученная таким образом осциллограмма даст вам информацию о формирующихся сигналах.

Итоги

Датчик положения коленвала индуктивного типа — несложное, однако очень важное устройство. При описанных выше признаках неисправности обязательно проведите его диагностику.
Какой метод выбрать, зависит от наличия в вашем распоряжении необходимых приборов и инструментов. Советуем вам начать с простейшего метода по измерению сопротивления катушки.
Если у вас нет описанных выше инструментов и приборов, то отгоните машину на СТО, где мастера проведут для вас полную диагностику.
Не нашли ответ на свой вопрос?
Спрашивайте в комментариях. Ответим обязательно!

Симптомы неисправности датчика коленвала

Коленчатый вал двигателя внутреннего сгорания – элемент КШМ, который служит для преобразования возвратно-поступательного движения поршней во вращательное.
На инжекторных автомобилях с ЭСУД используется так называемый датчик положения коленчатого вала (ДПКВ, датчик синхронизации, датчик коленвала, датчик ВМТ, иногда в быту называется датчик фаз), который необходим для точной синхронизации работы системы зажигания и системы питания.
Как известно, система электронного управления двигателем имеет большое количество различных элементов. Если возникает неисправность какого-либо звена, ЭБУ переводит мотор в аварийный режим, двигатель может троить, плохо заводиться, на приборной панели загорается «чек» и т.д.

При этом агрегат все равно будет работать, пусть и неустойчиво, если в него подается воздух, топливо и есть искра на свечах зажигания. Особенностью ДПКВ можно считать то, что неисправности или сбои в его работе обычно приводят к остановке двигателя.

Далее мы рассмотрим, какие признаки неисправности датчика коленвала свидетельствуют о проблемах с указанным элементом.

Функции датчика коленчатого вала

Как уже было сказано, одним из явных признаков неполадок ДПКВ является полная остановка двигателя. Так получается в результате того, что сбои в его работе не позволяют системе питания своевременно подавать горючее, а система зажигания не способна в заданный момент поджечь топливно-воздушную смесь. Теперь рассмотрим, почему так происходит.
Датчик коленвала посылает сигналы в ЭБУ, сигнализируя о положении коленчатого вала в определенный момент, а также сообщает о направлении вращения вала и указывает частоту вращения. Отметим, что на разных автомобилях как само устройство, так и некоторые функции ДПКВ могут отличаться. Это зависит от типа установленного элемента. Устройства могут быть:
Электронный блок управления получает сигналы от указанного устройства, благодаря чему контроллер «знает» положение коленчатого вала по отношению к ВМТ в первом и четвертом цилиндре, а также фиксирует частоту и направление вращения вала.  На основе этих данных блок формирует сигналы для управления моментом зажигания, создает управляющие импульсы для инжекторных форсунок, управляет работой топливного насоса и т.д.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

• холодный или прогретый двигатель не заводится;
• во время работы под нагрузкой возникает детонация;
• плавают обороты холостого хода;
• снижается мощность двигателя, пропадает динамика;
• скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки.
Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается.
В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.
Рекомендуем также прочитать статью о том, что показывает компьютерная диагностика двигателя. Из этой статьи вы узнаете о том, как проводится указанная диагностика, что дает проверка и сканирование ошибок, а также как самому выполнить компьютерную диагностику автомобиля.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента.

Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора.  Также к элементу может быть подключен провод, который имеет большую длину.
Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.
Отметим, что сам по себе датчик коленчатого вала выходит из строя редко. Чаще причиной является механическое повреждение во время осуществления работ в подкапотном пространстве, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.
Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ.

В норме показания должны составлять 550-750 Ом.
Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).
Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна.

Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм.

Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Подведем итог

С учетом вышесказанного можно сделать вывод о том, что датчик коленвала является одним из самых важных элементов в общей схеме электронного управления силовым агрегатом. Выход из строя ДПКВ приведет к полной остановке двигателя, сбои в его работе сильно осложняют эксплуатацию ТС или делают езду на автомобиле практически невозможной.
По этой причине рекомендуется иметь запасной датчик коленвала в автомобилях, на которых владельцы регулярно преодолевают значительные расстояния по трассе. Также нужно добавить, что стоимость датчика коленвала для большинства отечественных и иностранных авто является вполне доступной.
Что касается проверки и замены, в самом начале следует убедиться, что в зазоре между датчиком и диском синхронизации нет посторонних предметов, а также сам зазор находится в допустимых рамках. Параллельно следует учитывать и то, что устройство может быть исправным и работоспособным, а причиной сбоев является грязь на сердечнике ДПКВ.
