Делаем усилитель для сабвуфера своими руками — 3 этапа сборки на интегральной микросхеме tda1562q

На не дорогих и распространённых интегральных микросхемах TDA1557, TDA1558 можно собрать простой усилитель мощности НЧ, требующий минимальное количество навесных компонентов.
Усилитель на этой микросхеме широко раньше использовался в автомагнитолах. Из давно отслужившей свой век старой автомагнитолы можно выпаять или даже вырезать с участком платы полноценный усилитель мощности.
Его можно приспособить для усиления звука компьютера, ноутбука, DVD и различного вида приставок.

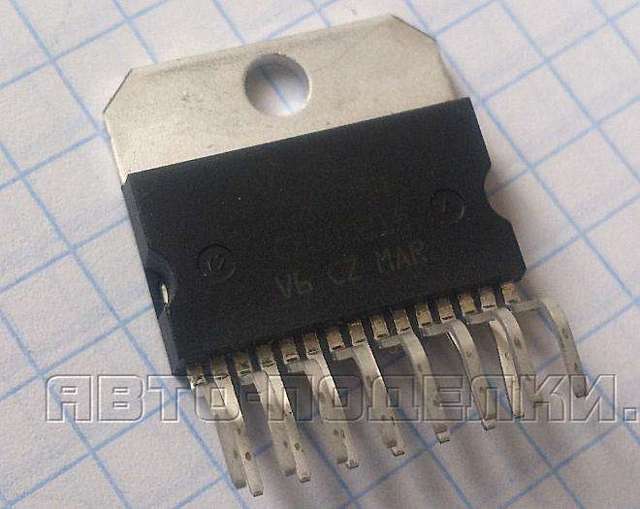

TDA1557Q, TDA1558Q — монолитный интегральный усилитель класса B в пластмассовом корпусе.

Параметр

мин. значение

макс. значение

Напряжение питания, В

6

18

Ток потребления в режиме паузы, mА

100mA

Максимальная температура кристалла, С

Коэффициент усиления, дБ

45

47

Напряжение смещения, mВ

250

Разделение каналов, дБ

-40

Различие Коэффициента усиление между каналами

1дБ

Коэффициент искажений при выходной мощности до 12Вт

0,5%

Выходная мощность, THD 10%, 4 Ом, Вт

22

Ток потребления в пике, А

до 4

Критическая температура кристалла, гад Цельсия

150

Разделение каналов не менее, дБ

40

Разность коэффициента усиления между каналами не более, дБ

1

Не равномерность АЧХ в диапазоне частот 25-20000 Гц не более, дБ

1

Время продолжительности пайки одного вывода припоем
300-350 С не более, сек

3

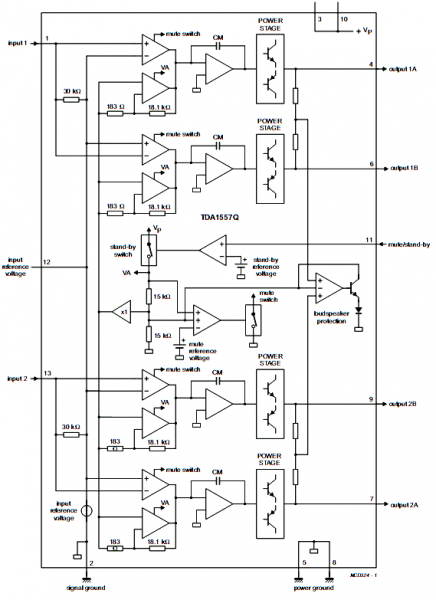

Структурная схема микросхемы TDA1557Q

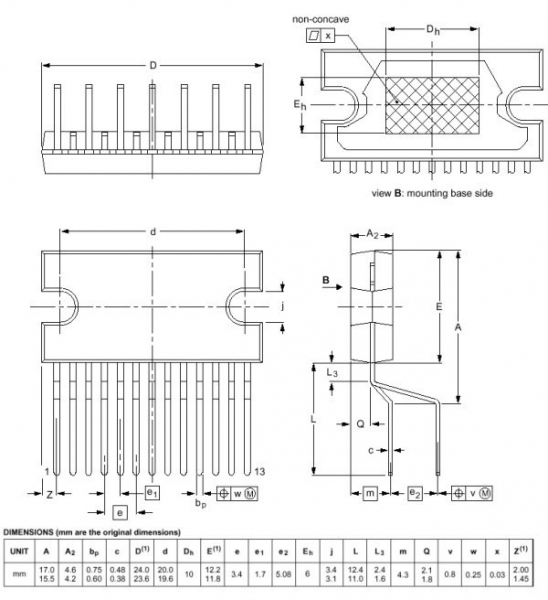

Габаритные размеры TDA1557Q

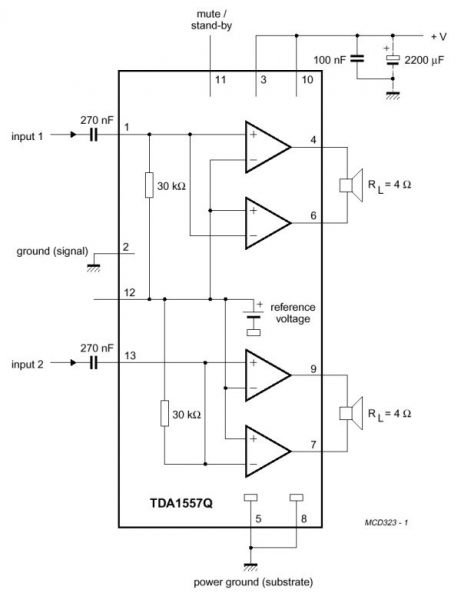

Типовая схема включения TDA1557Q

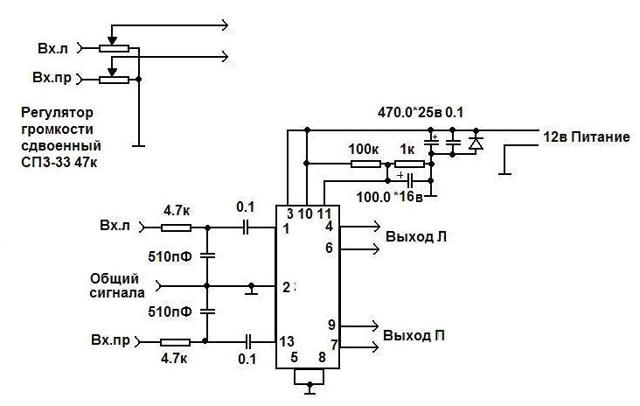

Принципиальная схема включения TDA1557 с задержкой на включение

Цепочка задержки из сопротивлений 100кОм, 1кОм и конденсатора 100,0х16В  включают усилитель с задержкой для исключения щелчков в акустических системах.

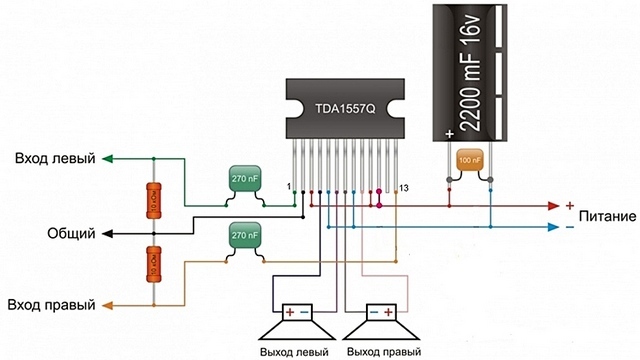

Монтажная схема типового включения TDA1557

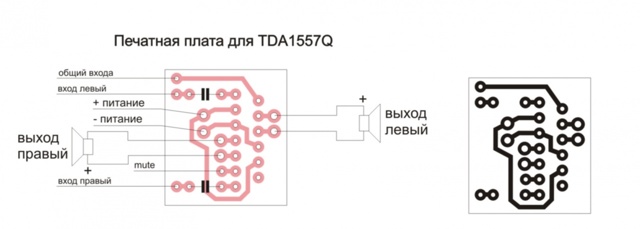

Печатная плата усилителя

Простой усилитель на TDA1558Q своими руками

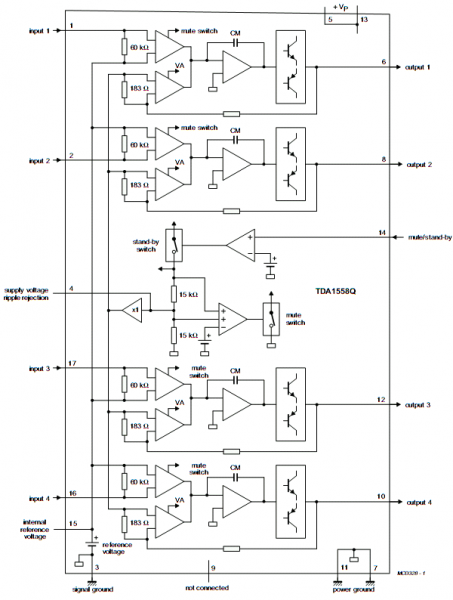

Структурная схема микросхемы TDA1557Q

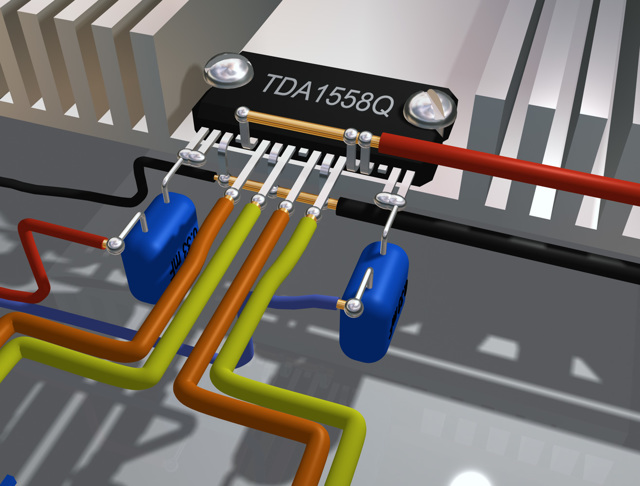

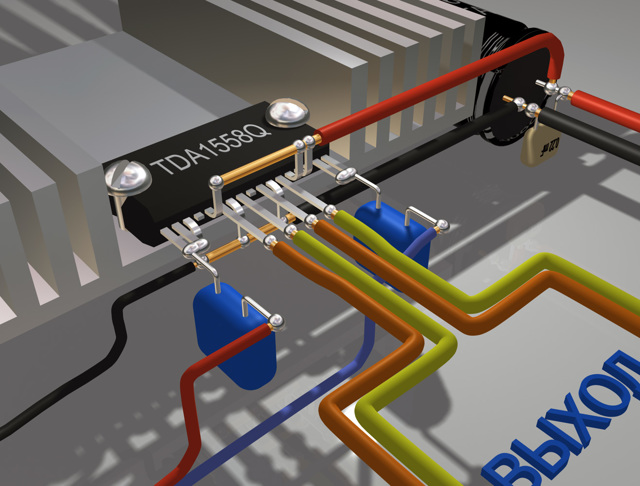

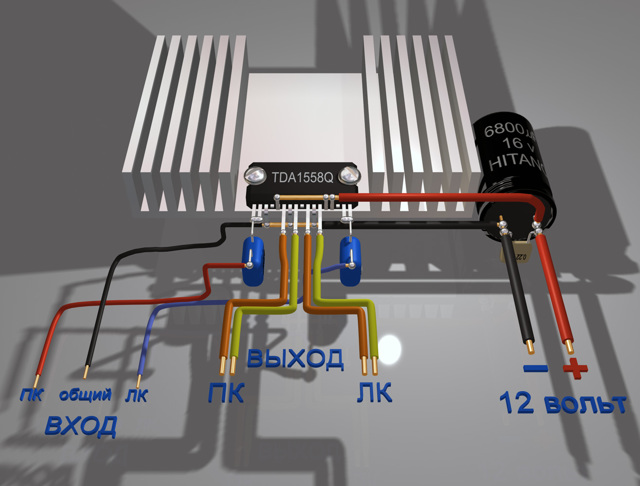

Монтаж усилителя на TDA 1558Q

Если сборку можно производить навесным монтажом без применения печатной платы, то сначала у микросхемы надо удалить не используемые выводы 4, 9 и 15. Потом аккуратно распрямите выводы. Далее отогните выводы 5, 13 и 14 вверх, все эти выводы подключаются к плюсу питания. Следующим шагом отогните выводы 3, 7 и 11 вниз – это минус питания, или «земля». После этих манипуляций прикрутите микросхему к теплоотводу, используя теплопроводную пасту. На рисунках виден монтаж с разных ракурсов, но я всё же поясню. Выводы 1 и 2 спаиваются вместе – это вход правого канала, к ним надо припаять конденсатор 0.33 мкФ. Точно так же надо поступить с выводами 16 и 17. Общий провод для входа это минус питания или «земля».
К выводам 5, 13 и 14 припаяйте провод плюса питания. Этот же провод припаивается к плюсу конденсатора 6800 мкФ. Отогнутые вниз выводы 3, 7 и 11 так же спаиваются вместе проводом, и этот провод припаивается к минусу конденсатора 6800 мкФ. Далее от конденсатора провода идут к источнику питания.
Выводы 6 и 8 – это выход правого канала, 6 вывод припаивается к плюсу динамика, а вывод 8 к минусу.
Выводы 10 и 12 – это выход левого канала, вывод 10 припаивается к плюсу динамика, а вывод 12 к минусу.
Конденсатор 0.22 мкФ надо припаять параллельно выводам конденсатора 6800 мкФ.

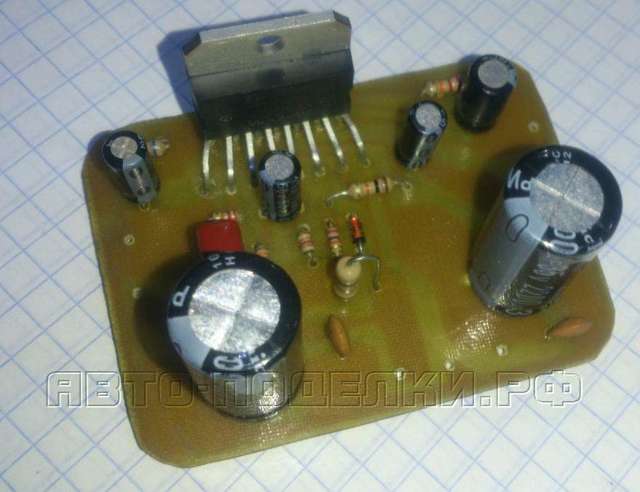

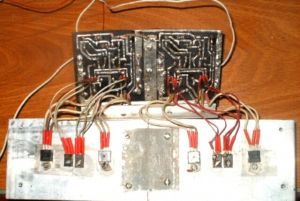

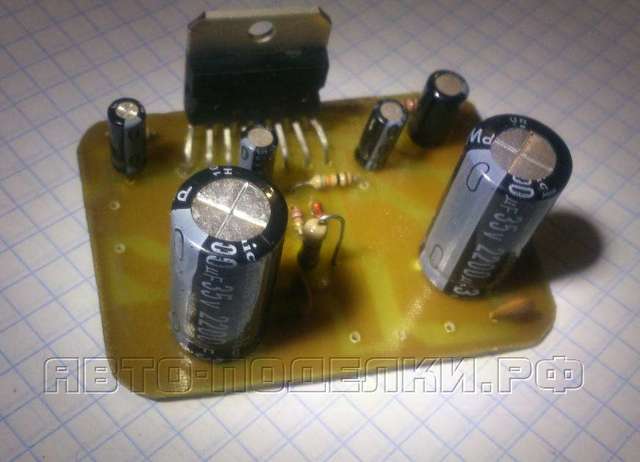

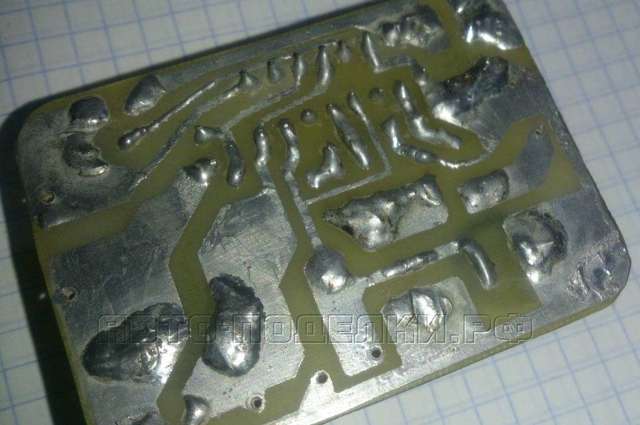

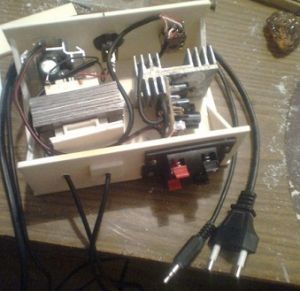

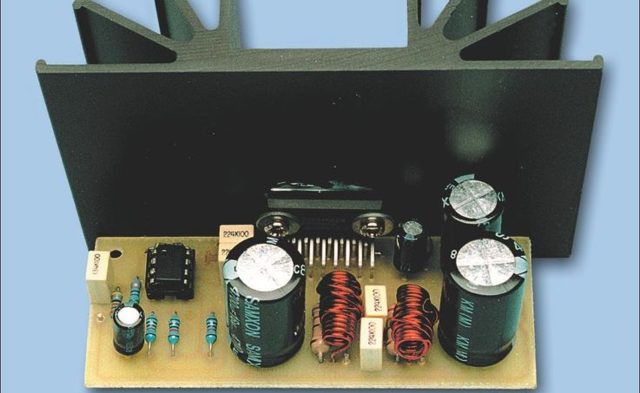

Варианты собранных усилителей

Микросхемы имеют довольно высокую выходную мощность (около 22Вт х 2) и для её охлаждения понадобится радиатор, площадью не менее 100кв см. Можно применить радиатор от процессора.
Прежде чем подавать питание, внимательно проверьте правильность монтажа.
На входе усилителя надо поставить сдвоенный переменный резистор 47-100 кОм для регулировки громкости.
Вышеизложенные схемы для начинающих радиолюбителей, вполне лёгкие в сборке и не нуждаются в настройке. Собраны на дешёвых деталях, которые можно купить в любом радиомагазине. Детали можно также найти в автомагнитолах.

• Доработка усилителя «Радиотехника У-101-стерео»

У многих со времен СССР остались усилители мощности «Радиотехника У-101-стерео». В статье, ниже рассмотрены его схема, характеристики и доработки.

МЗЧ с малыми нелинейными искажениями

Основные технические характеристики:

• Номинальная выходная мощность на нагрузке 8 Ом, Вт … 25
• Коэффициент гармоник, %, не более ……………….. 0,003
• Скорость нарастания выходного напряжения , В/мкс …. не менее 40
• Номинальное входное напряжение, В ……………….. 0,7 Подробнее…
• Активная акустическая система.

Всем хороши минимузыкальные центры,  и широкий набор функциональных возможнос­тей, и неплохие характеристики, мало места занимают в квартире. Одно плохо, — выходная мощность невысокая, обычно не более 5-10W. Конечно, можно купить более мощный аппарат, но музыкальный центр с выходной мощностью около 100W стоит на порядок дороже. А это существенно для кармана многих наших граждан. Подробнее…

• Аннтенные усилители — SWA

 В публикуемой здесь статье наш постоянный автор анализирует схемотехнику антенных усилителей польского производства и обосновывает свой осознанный подход к их выбору с точки зрения коэффициентов шума и усиления.
Он также дает рекомендации по ремонту таких устройств, довольно часто выходящих из строя от грозовых разрядов, и устранению самовозбуждения.
Это позволит, надеемся, многим радиолюбителям не только выбрать необходимый усилитель, но и улучшить его работу.  Подробнее…

Популярность: 55 904 просм.

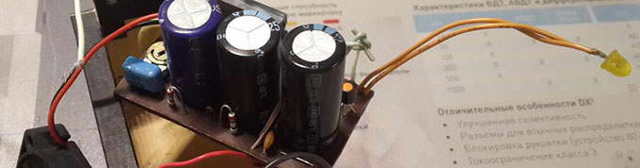

Усилитель на TDA1562Q микросхеме 70Вт

08.12.2014 | Своими руками, Электро | 1 | Кирилл

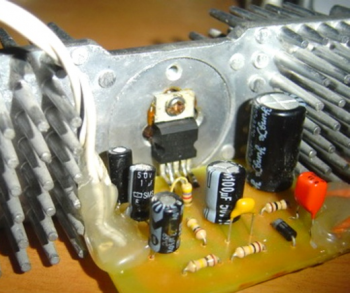

В детстве собирал интересный усилитель на TDA1562Q, интересен он минимальным набором деталей, простотой и хорошей работой, а так же высокой выходной мощностью. Заявленная производителем мощность в 70Вт не RMS, т.
е эта мощность не может выдаваться постоянно, лишь в пиковые моменты.
Это связано что напряжение на микросхеме подкачивается за счет конденсаторов большой емкости, благодаря чему усилитель TDA1562Q, способен поднять мощность вsit чем аналогичные усилители без конденсаторной подкачки.

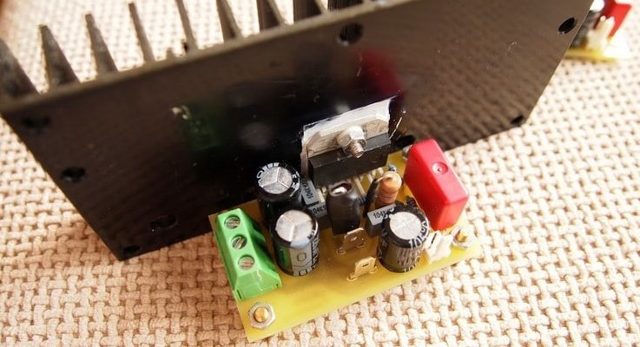

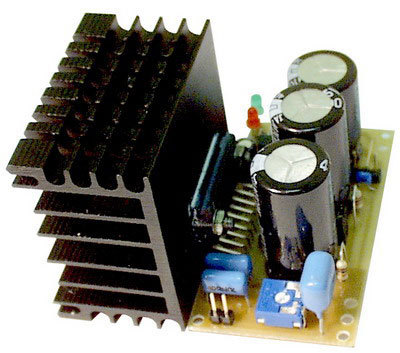

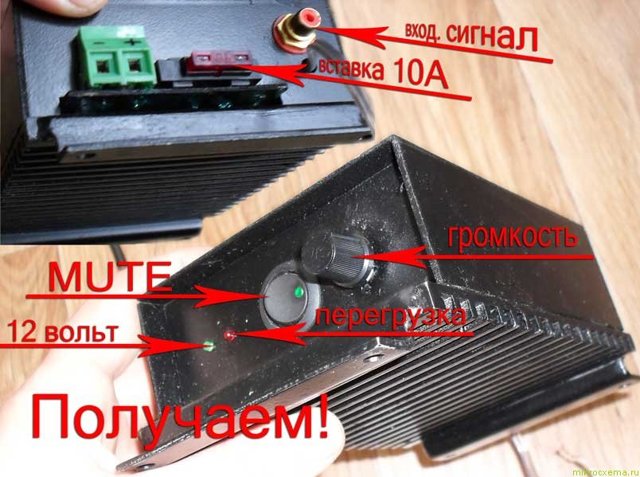

Усилитель на TDA1562Q был собран специально для самодельного сабвуфера, сердцем которого служила 10″ (дюймовая) низкочастотная головка Sony Xplod, несмотря на заявленную производителем завышенную мощность динамика, микросхем TDA1562Q раскачивала ее ОЧЕНЬ хорошо, на столько что в комнатке 10 м², басом качало и в грудак и шкафы.
Сабвуфер умер в пожаре, а усилитель остался, раздербаненый в поисках нужных деталей. А сейчас, я решил вернуть его к жизни и повторить удачный опыт сборки Бассзиллы.

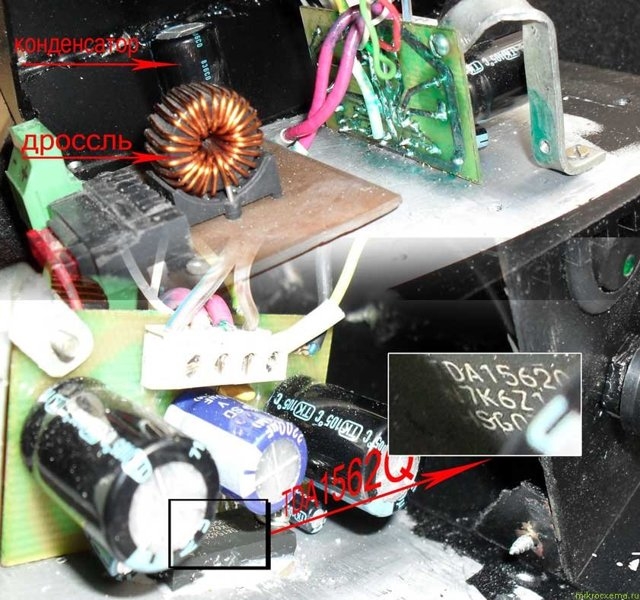

Вернемся к восстановлению усилителя на TDA1562Q:

•

•

•

•

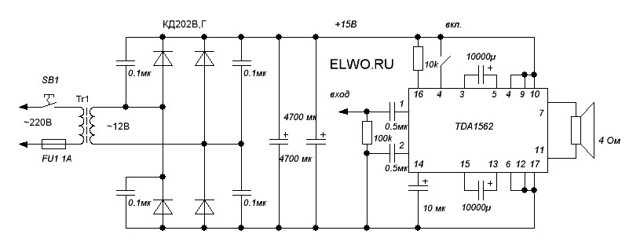

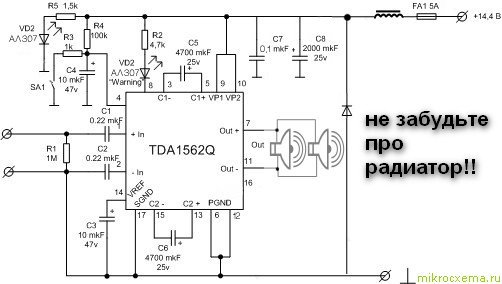

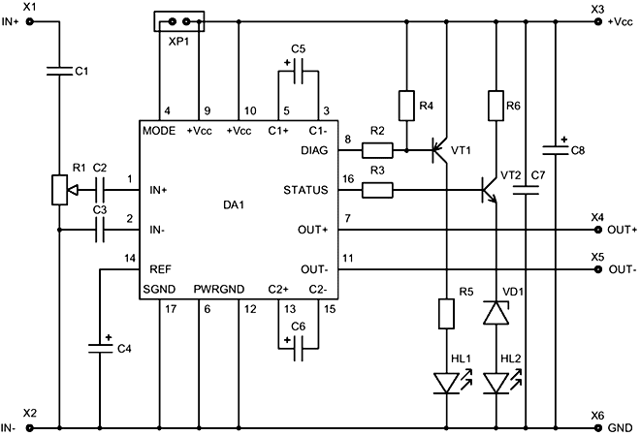

Схема включения и печатная плата позаимствована из набора NM2034 для сборки усилителя НЧ 70Вт, моно (TDA1562Q, авто)
Мне не хотелось придумывать велосипед.
— Нестеров Кирилл

Номиналы электронных компонентов приведены в таблице:

Позиция
Наименование
Примечание
Кол.

C1
0,47мкФ/63В
Тип К73-17
1

С2, СЗ
ОДмкФ или 0,22мкФ
Тип К73-44 (пленочный) (код 104 или 224)
2

С4
10мкФ/25…50В
1

С5, С6
4700мкФ/25В
0 17
2

С7
ОДмкФ
(104)
1

С8
2200мкФ/25В
1

DA1
TDA1562
1

HL1
Светодиод, красный. 03 мм
1

HL2
Светодиод, зеленый, 03 мм
1

R1
1 ОкОм
Подстроечный резистор
1

R2, R4
1 ОкОм
Коричневый, черный, оранжевый
2

R3
1 ООкОм или 91 кОм
Коричневый, черный, желтый или белый, коричневый, оранжевый
1

R5
1кОм
Коричневый, черный, красный
1

R 6
820 Ом
Серый, красный, коричневый
1

VD1
Zeiiner 2V7
Стабилитрон на 2,7 В 1/2W
1

VT1
ВС558
Возможная замена ВС557
1

VT2
ВС547
Возможная замена ВС548
1

PLS-40
2 контакта3 контакта

2
2

Съемная перемычка (джампер)
1

А2034
Печатная плата 67×37
1

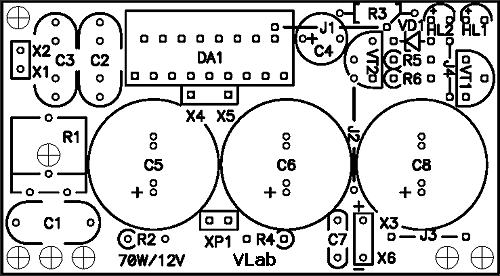

В интернете много печатных плат усилителей на TDA1562Q, но эта мне понравилась наличием LED индикации перегрузки и удобным расположением деталей. Усилитель хорош для начинающего, прост в сборке и не требует настройки, кроме переменного резистора.

Радиосхема усилителя, схема усилителя для сабвуфера и другие

Усилитель звука на 60Вт своими руками

Усилитель звука на 60Вт своими руками

Вот пока есть немного времени, на сайте появляеться еще одна новенькая схема, все знаем что чем больше мощность усилителя,тем он дороже стоит. Но как сделать если нужен усилитель и мощный и в то же время не бьет сильно по карману.
Хочу представить многим знакомую схему постого усилителя мощностью 25 или 60 ватт, стоимость которого копейки. Как было уже сказано, мощность усилителя зависит от напряжения питания и номиналов резисторов (в скобках указаны номиналы на 60 ватт).
УМЗЧ был собран мной и многократно проверен в работе, он показал очень высокую надежность.
Был собран вариант на 60 ватт.
Подробнее…

Усилитель звука на микросхеме tda 2003

Усилитель звука на микросхеме tda 2003

Немало схем в интернете на тему узч, к которым могут относиться схемы как мощных усилителей звука так и средних. Захотелось и мне чего погромче, покачественней. И подумав решил, что сойдёт усилитель на 10-20 Ватт. Думаю этого вполне достаточно.
Конструкция была предназначена для прослушивания музыки во времы игры на школьном футбольном поле. Эта выходная мощность как раз подходила для того, чтобы хорошо слышать музыку во всех частях поля. Данную схему соберёт даже начинающий, однако и опытный радиолюбитель захочет иногда себя побаловать таким отличным повторением. Схема довольно-таки лёгкая и стабильная в работе.
Подробнее…

Усилитель для сабвуфера своими руками

• Усилитель для сабвуфера своими руками

•

• Усилитель имеет защиту от перегрева, перегрузки и плавное включение, устраняющие хлопки в динамике при включении питания.
• К сожалению печатной платы не осталось для данного усилителя.
• Но для тех кто серьезно решил заняться его сборки, труда не составит.
• Выходная мощность этого усилителя составляет 100Вт

Подробнее…

Схема усилителя на сабвуфер

Схема усилителя на сабвуфер

В интернете часто ищут схемы для сабвуфера,по таким запросам как схема НЧ, или схема усилителя для активного сабвуфера.

Но нет усилителя НЧ в чистом виде, берется обычный усилитель,даже например схему которого привожу тут, можно хоть те что есть на нашем сайте, например отличная схема испробованная и называется как усилитель Агеева

Просто что бы выводить звук на сабвуфер с низкими частотами, перед входом звукового канала ставится НЧ фильтр.А пока приступим к нашей схеме.
Подробнее…

Схема усилителя для колонки на К174УН14

Схема усилителя для колонки на К174УН14

Своими руками мы рассмотрим в статье схему как создать усилитель на к174ун14 звуковой частоты.
Выходная мощность усилителя от 5Вт,но в некоторых случаях пишут 8Вт,но не забываем что искажения звука бывают всегда.Особенно на простых схемах.
Подробнее…

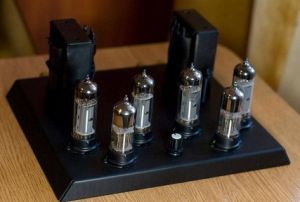

Схема лампового усилителя с фото

    Усилитель собран на известных лампах 6Н6П в драйвере и 2 х 6П14П в параллель в выходном каскаде.
   Как многие и догадываются,звук в ламповых усилителях отличается от обычных микросхем, и транзисторов. Как мне кажется немного чем-то даже лучше.
И смотрится даже внешне усилитель очень красиво и впишется в любую обстановку.
Подробнее…

Стерео усилитель 12Вт на TDA2004

Поговорим о стерео усилителе своими руками

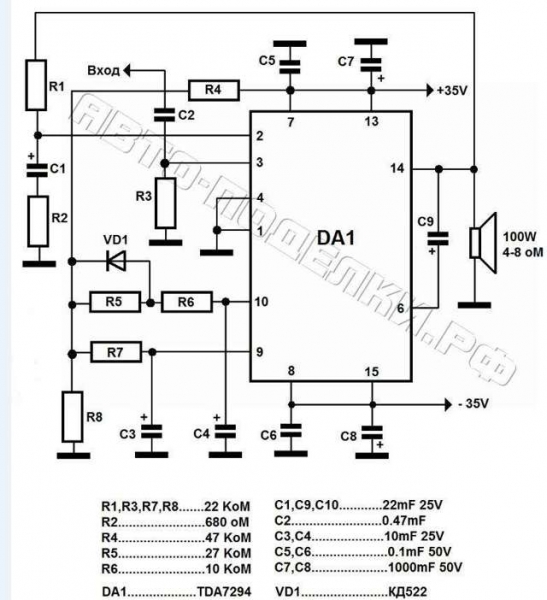

Усилитель для сабвуфера на основе микросхемы TDA7294

В связи с тем, что сабвуфер воспроизводит низкие частоты, поэтому нам нужен эффективная интегральная микросхема для его построения. Большой популярностью пользуется микросхема TDA7294. На ее основе можно достичь мощности в 100 Вт, однако условием для этого является наличие двухполярного питания 30-35 В.

• Мощность вполне достаточная чтобы раскачать автомобильный сабвуфер, но возникает проблема с питанием, автомобильная электросеть может нам предоставить только однополярную сеть, да и напряжение всего лишь 14 В, чего явно недостаточно.

•

• Параметры микросхемы УНЧ TDA7294

Параметр

Условия

Минимум

Типовое
Максимум
Единицы

Напряжение питания
±10
±40
В

Диапазон воспроизводимых частот
сигнал 3dbВыходная мощность 1Вт
20-20000
Гц

Долговременная выходная мощность (RMS)
коэф-т гармоник 0,5%:Uп = ± 35 В, Rн = 8 ОмUп = ± 31 В, Rн = 6 ОмUп = ± 27 В, Rн = 4 Ом
606060
707070
Вт

Пиковая музыкальная выходная мощность (RMS), длительность 1 сек.
коэф-т гармоник 10%:Uп = ± 38 В, Rн = 8 ОмUп = ± 33 В, Rн = 6 ОмUп = ± 29 В, Rн = 4 Ом
100100100
Вт

Общие гармонические искажения
Po = 5Вт; 1кГцPo = 0,1-50Вт; 20-20000Гц
0,005
0,1
%

Uп = ± 27 В, Rн = 4 Ом:Po = 5Вт; 1кГцPo = 0,1-50Вт; 20-20000Гц
0,01
0,1
%

Температура срабатывания защиты
145
0C

Ток в режиме покоя
20
30
60
мА

Входное сопротивление
100
кОм

Коэффициент усиления по напряжению
24
30
40
дБ

Пиковое значение выходного тока
10
А

Рабочий диапазон температур

70
0C

Термосопротивление корпуса
1,5
0C/Вт

Поэтому для реализации усилителя будет необходим преобразователь напряжения, который обеспечит нам двухполярное питание и достаточные значения напряжения питания. Способы сборки преобразователя напряжения рассмотрим в следующей статье. Параметры микросхемы TDA7294, приведены в таблице ниже.

Микросхема способна работать продолжительное время на мощности в 70 Вт. В связи с довольно большими значениями мощности, понятно, что микросхеме нужен теплоотвод, устанавливается он в обязательном порядке, желательно также дополнить теплоотвод кулером, для более долгой и надежной работы микросхемы.

Для этих целей можно спокойно использовать кулер и радиатор с любого ПК их параметров достаточно для надежной защиты микросхемы. Схемы усилителей построенные на основе TDA7294, требуют минимум обвесных элементов, найти их легко стоят они копейки, сама микросхема обойдется вам в 150-200 рублей.

Напомним, что в случае использования усилителя в автомобиле желательно и даже обязательно обеспечить фильтрацию питающего напряжения микросхемы, порой недостаточно даже простой фильтрации конденсаторами, а необходимо делать LC-фильтр.

При построении мостовой схемы на TDA7294 можно «разогнать» мощность до 180-200 Вт, однако явным недостатком в этом случае является фиксированное значение сопротивления колонки, оно должно составлять не менее 8 Ом.

Автор; АКА Касьян

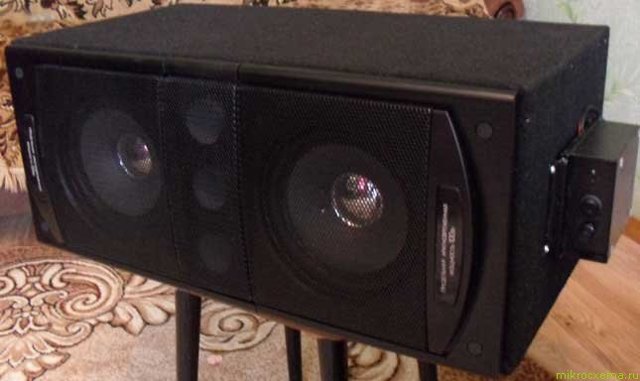

Саб с усилителем на TDA1562Q

Мой сабвуфер на двух 30ГДН-8.
Ну естественно, оба динамика я достал из советских 50АС-106. Хоть они и идентичны, хоть и достаны из одного комплекта акустической системы, а немного разные. Мои замеры резонансной частоты у каждого динамика дали разницу на 10 Гц.
У одного Fs~40Гц, а у другого Fs~50Гц. На ощупь подвес одного динамика в два раза жестче другого. Но я закрыл глаза на эту проблему.
Всё же очень хотелось собрать сабвуфер на двух динамиках, и в расчётах я опирался только на паспортные данные.
Начал сборку с усилителя. Решил, что TDA1562Q подойдёт.

Это 50 ватт на 4 Ом при 12 В или 70 ватт на 4 Ом при 14 В.
В питании я вставил дроссель от сломанной магнитолы, а также её диод от ошибочного подключения питания и вставку на 10А. Питание TDA1562Q не отключается, только MUTE. Светодиод (8-ая ножка) на перегрузке что-то иногда мигает на полной громкости, но со звуком ничего страшного не происходит. В общем, серьёзная микросхема TDA1562Q, но дорогая!

•

•

•

Я не использовал ни фильтров, ни среза, потому что в современных магнитолах уже есть выход на саб со сдвигами и ФНЧ. Радиатор более 200 см2. Нагревается не сильно, рука терпит. TDA1562 работает без напряга. На выходе 20 вольт снимается.

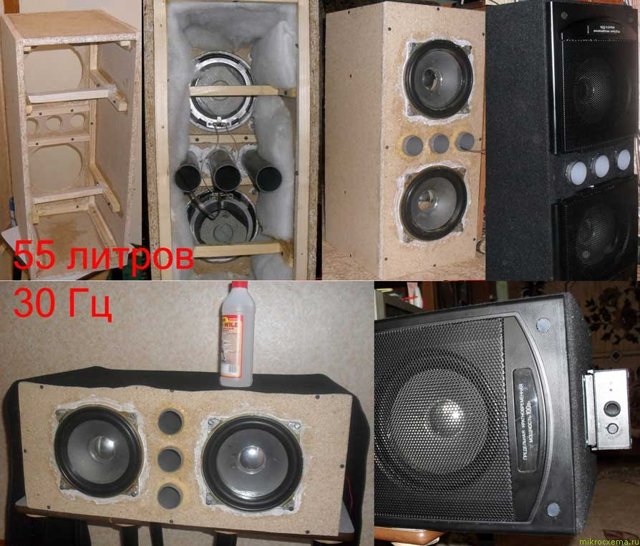

Сборка самого ящика у меня не составила особого труда. Программа Speackershop дала ящик в 55 литров и настройкой фазоинвертора на 30 Гц. Я взял три трубы D=4,5 см и L=25 см. Три для уменьшения «хлюпанья» воздуха, ведь всё таки динамика два.

Отделка карпетом. И родные решетки от 50АС-160.

Испытания проводил в ВАЗ-2109. Фотографий нет. Звучит и конечно же трясёт. Владелец машины сначала удивился, что мощность всего 70 ватт. А по истечении 2-х часов прослушивания повернулось зеркало заднего вида, и постоянно открывался бардачок. В общем, даже среди гремящих отголосков деталей кузова эффект приятный. Конечно же звук басов за пределы салона не выходит.

Делаем усилитель для сабвуфера своими руками — 3 этапа сборки на интегральной микросхеме TDA1562Q

Любой водитель любит слушать хорошую музыку в своей машине. Это развлечение поднимает настроение и помогает легко перенести длинную пробку. Гораздо приятнее воспринимать качественный звук, а плохое звучание портит впечатление от прослушивания любимой песни.
Многие автомобилисты предпочитают более громкую музыку с хорошими басами. Желаемый эффект может создать сабвуфер, но для его функционирования необходим усилитель.
Изготовить усилитель для сабвуфера своими руками вполне возможно, но перед этим лучше внимательно ознакомиться с рекомендациями.

Чтобы собрать усилитель для сабвуфера своими руками правильно, нужно запастись свободным временем и терпением. Больших затрат средств не потребуется. В первую очередь нужно приобрести усилитель мощности, выполненный на интегральной микросхеме. Далее, мы разберем, как собрать усилитель  для сабвуфера своими руками на основе микросхемы TDA1562Q.

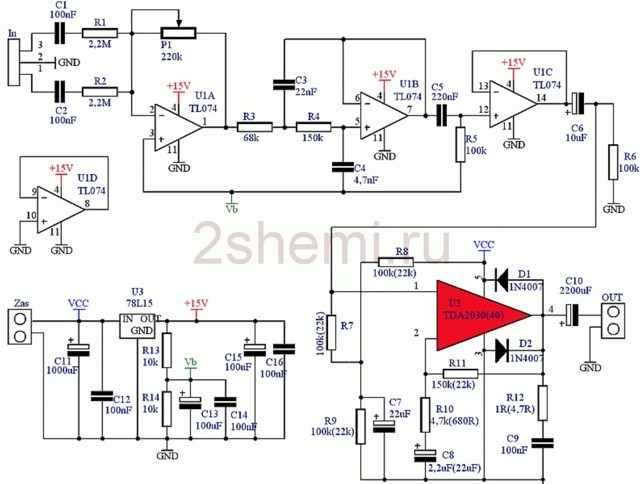

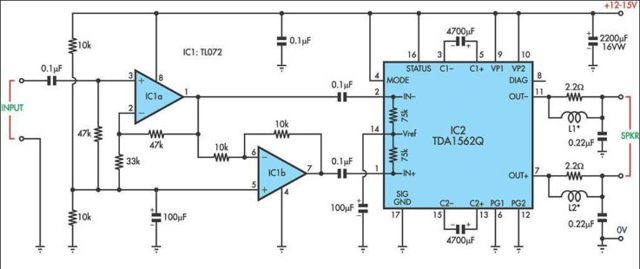

Принципиальная схема усилителя

Ниже представлена принципиальная схема усилителя.

Данная схема, кроме усилителя мощности, имеет предусилитель, выполненный на сдвоенной микросхеме операционного усилителя, который так же играет роль фильтра частот.
При питании от автомобильного аккумулятора максимальная выходная мощность усилителя составит порядка 50 Вт, что вполне достаточно что бы «раскачать» средний сабвуфер.

Необходимое оборудование и компоненты

Итак, кроме вышеуказанной микросхемы нам понадобятся:

• операционный усилитель TL 072 (можно заменить на микросхемы TL 062, TL 082 или 4558);
• резисторы мощностью 0,25-0,5 Вт;
• электролитические конденсаторы (новые!);
• конденсаторы неполярные — плёночные;
• изолированные провода;
• термопаста;
• радиатор с площадью рассеивания не меньше 600 см²;
• лист одностороннего текстолита.

Так же, питание схемы рекомендуется осуществить через предохранитель на 10 А и дроссель, который можно «позаимствовать» из старой магнитолы.
Конечно, мы не обойдемся без паяльника, припоя и некоторого умения со всем этим обращаться.

Монтаж

Основная плата усилителя

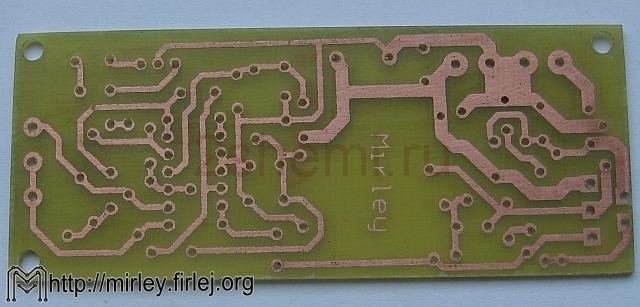

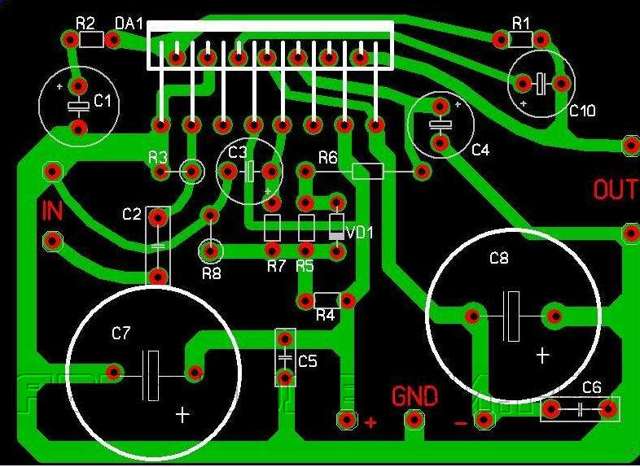

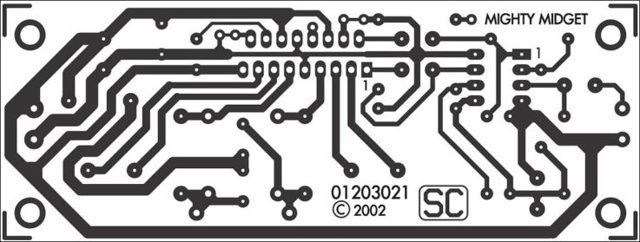

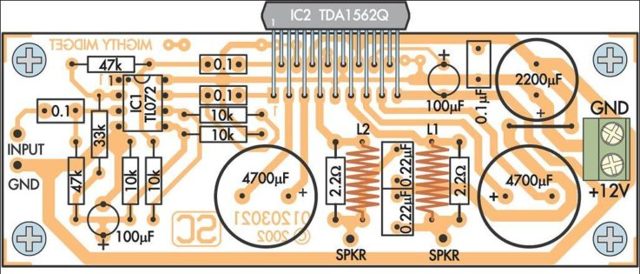

Схема печатной платы усилителя приведена ниже.

Печатную плату можно изготовить путем травления текстолита с медной подложкой раствором хлорного железа. Рисунок дорожек контактов проще перенести на плату с глянцевого листа бумаги, на котором этот рисунок напечатан с помощью лазерного принтера. Нюансы этого способа легко можно найти в интернете на соответствующих сайтах по электротехнике.
Пайку деталей производим аккуратно, удаляя излишки флюса. Особенно это касается микросхем. Микросхему операционного усилителя можно установить через восьмиконтактную панель.

Микросхему усилителя устанавливают на теплоотвод. Он должен быть площадью более 600 см². Роль радиатора может выполнить шасси авто.
После монтажа всех элементов подсоединяют провода.

Блок стабилизации и коммуникации питания

В вышеописанной схеме мы использовали самую простую схему питания усилителя через аккумулятор, однако для более стабильной работы усилителя можно подключить его через стабилизатор. Данное устройство можно собрать самому (схему на любой вкус в интернет можно найти очень легко), но самый простой способ — это использовать готовый блок стабилизации от старого усилителя или купить новый.
Кроме того, блок стабилизации позволяет сэкономить заряд аккумулятора автомобиля.
Предотвращению разрядки способствует реле с отдельной клеммой REM, работающую под напряжением в 12 В. Клемма устанавливается на выходе автомагнитолы, благодаря чему сабвуфер начинает работать вместе с музыкальным устройством.
Для контроль работы усилителя можно установить светодиод в схему питания устройства.

Окончательная сборка устройства

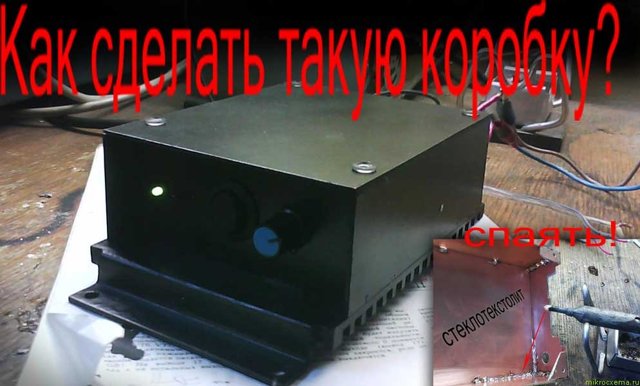

После монтажа платы, проводим окончательную сборку усилителя и помещаем его в корпус. Корпус можно изготовить самостоятельно из обычной фанеры с помощью лобзика. На фанере вычерчивается схема по нужным размерам, вырезается лобзиком и закрепляется герметиком.
Это интересно:  Как сделать задний бампер УАЗа Хантер самостоятельно

• Так же корпус можно приобрести в магазине или использовать алюминиевый короб, который одновременно будет выполянть роль радиатора.
• Размещая все детали в корпусе, нужно обеспечить в нем свободную циркуляцию воздуха для лучшего охлаждения деталей.
• Корпус усилителя необходимо надежно закрепить в салоне автомобиля.
•  Перед установкой важно убедиться в правильности полярности питания, иначе аппарат сразу сгорит.

Проверка работоспособности

Как сделать усилитель для сабвуфера мы разобрались, осталось проверить его работоспособность. Это можно сделать в домашних условиях, но ни в коем случае нельзя пренебрегать правилами безопасности, иначе можно получить удар током или испортить устройство. Тестирование проходит следующим образом: усилитель запитывают через аккумулятор и подключают колонку с сопротивлением в 20 Ом. На усилитель подается нагрузка и проверяется мощность.
Если нет начальных знаний радиоэлектроники, лучше проверить работоспособность, вмонтировав усилитель в акустическую систему. Перед этим производится настройка магнитолы. Если после установки усилителя в систему, вы получили желаемый звук, значит усилитель собран правильно.

Заключение

Монтаж усилителя своими руками имеет массу преимуществ:

Качественный звук.

Высокая выходная мощность.

Достаточно простой процесс сборки.

Экономия средств.

Если вы решили собрать усилитель самостоятельно, отнеситесь к этому серьезно, ознакомьтесь с точным описанием процесса и постарайтесь вникнуть в суть. Важно соблюдать меры безопасности во время работы.
Установку каждой детали нужно производить очень внимательно и аккуратно, спешка тут ни к чему, иначе вся работа будет насмарку.
Проверяйте все контакты, чтобы не пришлось делать это уже после монтажа в аудиосистему.

Это описание подойдет новичкам, которые никогда не сталкивались с работой с  электроникой. Изготовление усилителя своими руками позволит значительно сэкономить на покупке этого дорогостоящего девайса. Правильная сборка может гарантировать надежную работу и качественный звук.

Усилитель с фильтром для сабвуфера — простая схема

Вещь, о которой мы сейчас расскажем, как понятно из названия статьи, является самодельным усилителем для сабвуфера, в народе называемом «Саб». Устройство имеет активный фильтр НЧ, построенный на операционных усилителях, и сумматор, обеспечивающий ввод сигнала с выхода стерео.
Поскольку сигнал для схемы берется с выходов на акустические системы, нет необходимости вмешательства в работающий усилитель. Получение сигнала с динамиков имеет еще одно преимущество, а именно — позволяет сохранить постоянное соотношение громкости сабвуфера к стереосистеме.
Естественно, усиление канала сабвуфера можно регулировать с помощью потенциометра. После отфильтровывания высоких частот и выделения низких (20-150 Гц), звуковой сигнал усиливается с помощью микросхемы TDA2030 или TDA2040, TDA2050. Это дает возможность настройки выходной мощности басов по своему вкусу. В этом проекте успешно работает любой динамик НЧ с мощностью более 50 Ватт на сабвуфер.

Схема фильтра с УМЗЧ сабвуфера

Схема принципиальная ФНЧ и УМЗЧ сабвуфера

Описание работы схемы усилителя

Стерео сигнал подается на разъем In через C1 (100nF) и R1 (2,2 М) на первом канале и C2 (100nF) и R2 (2,2 М), в другом канале. Затем он поступает на вход операционного усилителя U1A (TL074).
Потенциометром P1 (220k), работающем в цепи обратной связи усилителя U1A, выполняется регулировка усиления всей системы. Далее сигнал подается на фильтр второго порядка с элементами U1B (TL074), R3 (68k), R4 (150к), C3 (22nF) и C4 (4,7 nF), который работает как фильтр Баттерворта.
Через цепь C5 (220nF), R5 (100k) сигнал поступает на повторитель U1C, а затем через C6 (10uF) на вход усилителя U2 (TDA2030).

Конденсатор С6 обеспечивает разделение постоянной составляющей сигнала предусилителя от усилителя мощности. Резисторы R7 (100k), R8 (100k) и R9 (100k) служат для поляризации входа усилителя, а конденсатор C7 (22uF) фильтрует напряжение смещения. Элементы R10 (4.7 k), R11 (150к) и C8 (2.

2 uF) работают в петле отрицательной обратной связи и имеют задачу формирования спектральной характеристики усилителя. Резистор R12 (1R) вместе с конденсатором C9 (100nF) формируют характеристику на выходе.
Конденсатор C10 (2200uF) предотвращает прохождение постоянного тока через динамик и вместе с сопротивлением динамика определяет нижнюю граничную частоту всего усилителя.
Полезное:  Электрозажигалка для сигарет своими руками
Защитные диоды D1 (1N4007) и D2 (1N4007) предотвращают появление всплесков напряжений, которые могут возникнуть в катушке динамика. Напряжение питания, в пределах 18-30 В подается на разъем Zas, конденсатор C11 (1000 — 4700uF) — основной фильтрующий конденсатор (не экономьте на его ёмкости).

Стабилизатор U3 (78L15) вместе с конденсаторами C12 (100nF), C15 (100uF) и C16 (100nF) обеспечивает подачу напряжения питания 15 В на микросхему U1.

Элементы R13 (10k), R14 (10k) и конденсаторы C13 (100uF), C14 (100nF) образуют делитель напряжения для операционных усилителей, формируя половину напряжения питания.

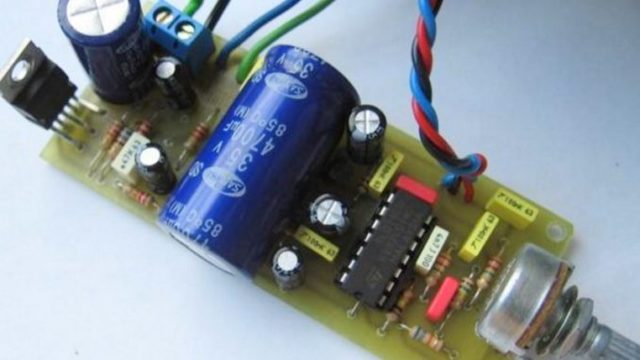

Сборка сабвуфера

Вся система паяется на печатной плате. Монтаж следует начинать от впайки двух перемычек. Порядок установки остальных элементов любой. В самом конце следует впаивать конденсатор C11 потому что он должен быть установлен лежа (нужно согнуть соответствующим образом ножки).

Плата печатная для устройства
Входной сигнал должен быть подключен к разъему In с помощью скрученных проводов (витой пары). Микросхему U2 обязательно необходимо оснастить радиатором большого размера.
Схему следует питать от трансформатора через выпрямительный диодный мост, фильтрующий конденсатор стоит уже на плате. Трансформатор должен иметь вторичное напряжение в пределах 16 — 20 В, но чтобы после выпрямления оно не превышало 30 В. К выходу следует подключить сабвуфер с хорошими параметрами — от головки очень многое зависит.
Усилитель для домашнего сабвуфера своими руками
2– 5,00 Загрузка…
НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

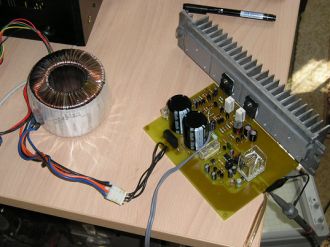

Усилитель на tda1562

Усилитель на tda1562
     Предлагаемый усилитель мощности построен на микросхеме TDA1562, в которой реализован новый класс “H”. Суть его состоит в том, что до определенного значения мощности усилитель работает в классе “В”. Если выходная Мощность повышается дальше, включается схема увеличения напряжения на выходном каскаде и таким образом позволяет раскачать усилитель до максимальной мощности.

     На схеме усилителя на TDA1562 показан вариант УНЧ с блоком питания для использования в домашних условиях. Трансформатор с габаритной мощностью 150 Вт должен обеспечивать ток вторичной обмотки не менее 6 А.
Из готовых подойдёт транс от телевизоров – лампачей ТС180. Диодный мост лучше собрать на Д242 – Д245. Для эксплуатации усилителя на TDA1562 в машине, просто подаём питание сразу от 12 В аккумулятора на микросхему. Не забывайте про радиатор, не менее 300 квадратов.
Усилитель имеет защиту выхода от КЗ и термозащиту.
     Технические характеристики усилителя на TDA1562

Uпит………………………………………………… +8…18 V
Iпотр.(Uвх.=0)……………………………………. 0,15…0,2 А
Iпотр. средний …………………………………….. 1,5…2 А
Iпотр. максим………………………………………. до 10 А
Рвых. номинал (RMS)…………….50 W (4 Ом); 30 W (8 Ом)
Рвых. максимальная ……………………..70 W (4 Ом.) ; 40 W (8 Ом.)
fраб………………………………………….15…60000 Hz (+0 dB; -3dB)
Uвх. ………………………………………………… -0,7 V
Кусил…………………………………………………..26 dB
Кгарм. ……………………………………………….0,03 %
Ксигнал/шум………………………………………. -90 dB
Кдемпф. (100 Hz; 4 Ом) ……………………..не менее 40
     Фирма мастеркит уже давно выпускает готовые наборы для его сборки, так что кто не хочет возиться с изготовлением, может и заказать:

     Благодаря внутренним вольтодобавочными элементам, и конденсаторам по 10000 мкф, можно развить, на нагрузке 4 Ома при питании 16 вольт, мощность до 100 Вт.
Реальные испытания усилителя на TDA1562 показали немалый уровень нелинейных искажений, поэтому данную схему рекомендуется устанавливать именно в качестве сабвуфера, где критичность КНИ не столь важна, а не для левых – правых СЧ-ВЧ каналов.
В стационарных условиях, для повышения выходной мощности, микросхему усилителя на TDA1562 лучше питать от увеличенного до 17В напряжения.

     Обсудить на ФОРУМЕ

Усилитель для сабвуфера на TDA7294 (мостовая схема)

Вступление

Усилитель для сабвуфера делал не из-за отсутствия или экономии денег, а интереса ради. Параллельно со мной делал то же самое мой сын (уже сделал 2 штуки).

Я не меломан и не аудиофил, но музыку люблю, часто слушаю. Слухом не обделен, в тоже время, я не понимаю людей, которые начинают читать сотые доли нелинейных искажений, говорить о направленности проводов и слышимости верхних частот чуть ли ни ультразвукового диапазона.
Все это фигня и называется словом – “болезнь”. Не все люди наделены идеальным слухом, поэтому у каждого свой потолок. Главное в музыке, что бы она доставляла удовольствие. Если Вам нравится звучание вашей магнитолы, акустики, усилителя, то вот Вам и счастье.

Теперь осталось только сделать усилитель и блок питания к нему (преобразователь напряжения).

Усилитель для сабвуфера на TDA7294 (мостовая схема)



Почему TDA7294? Очень дешево для начинающих, хорошие параметры. Усилитель очень прост в изготовлении. Печатных плат полно в Интернете. Я делал свою печатку под свой корпус. Незацикливайтесь на поисках идеальной платы. Берите ту, которая устраивает Вас по конструкции и размерам. Работать будут практически любые платы, в которых не допущены ошибки. Желательно, что бы земля сходились в одной точке, но если это не так, то не факт, что схема не будет работать или возбуждаться. На моей плате 1 и 4 выводы микросхемы подходят к земле не по отдельности, а соединены последовательно. Все работает без проблем. Если вы впервые собираете такие схемы, то лучше всего собрать типовую схему включения. Все схемы типа Сырицо и другие самоделки могут не пойти, так как они подгонялись авторами под себя и под свои детали. Типовая схема включения не критична к применяемым деталям и при правильном монтаже начинает работать сразу. Конденсаторы по питанию не обязательно большой емкости. 2200 мкФ за уши. Большим минусом схемы является тепловыделение, поэтому радиатор побольше. Я применил то, что было под рукой (оказался маловат), сильно греется, пришлось ставить три вентилятора 50х50 мм (теперь радиатор слегка теплый). Если есть возможность, лучше ставить большой радиатор, не надеясь на вентиляторы, так как вентиляторы могут отказать. Они в компьютерах то недолго работают, а в багажнике и подавно загнутся раньше времени. Еще одна прописная истина – микросхемы на радиатор только через изоляционные прокладки и желательно термопаста.

Моя печатная плата рабочая на все 100%. Делалась утюжной технологией. Если кто будет ее повторять, то пропаяйте дорожки питания и выход на динамик.

Пару слов про кроссовер. Схема из сайта Шихатова. Схема объяснений не требует. У меня не пошла микросхема 544УД2 и ее зарубежный аналог (поменял несколько микросхем). Возбуждалась на частоте около 1 МГц. Поменял ее на УД6 и все стало нормально. Переменники используйте хорошие иначе не миновать треска в динамике.

Конструкция корпуса у каждого своя, я делал по старой проверенной технологии из фольгинированного текстолита. Стоит он недорого, хорошо обрабатывается, корпус получается крепкий и красивый.

Покрашен антигравием. Разъем под питание и динамик самодельный, использовал часть мощного реле. Усилитель представляет собой законченную конструкцию.
При 35 вольтах выдает 180 Вт неискаженного сигнала (по осциллографу).

PS: Для меня усилитель обошелся дешево, но если у вас нет запаса деталей и Вам придется все покупать, то это будет представлять определенную сумму денег. Вначале посчитайте затраты, а потом беритесь за работу. В любом случаи данный усилитель идеально подходит для начального уровня.

• TDA 7294 datasheet
• Печатная плата в формате [.pcb] (не проверено на соответствие)
• Печатная плата [.lay]
