В конструкции современного автомобиля есть множество различных датчиков. Каждый из них непосредственно связан с ЭБУ. Последний принимает короткие сигналы от датчиков, после чего анализирует информацию и дает свою команду на исполнительные механизмы в автомобиле. Данная деталь представляет огромную важность для любой современной машины.
Любая ошибка в работе датчиков должна быть исключена. Если какой-либо из них приходит в неисправность, это сразу же отображается на работе двигателя, динамике разгона автомобиля и на его экономичности. В сегодняшней статье мы поговорим о том, как устроен кислородный датчик, а также узнаем, как проверить исправность лямбда-зонда своими руками.

Характеристика

Данная деталь представляет собой устройство для определения количества кислорода, который содержится в отработавших газах. Почему он насколько важен для автомобиля? Дело в том, что кислородный датчик регулирует оптимальное соотношение воздуха и топлива в горючей смеси на разных режимах работы двигателя. Процесс дозировки данных составляющих называется «лямбда-регулированием».

Стоит отметить, что при недостаточном количестве воздуха в горючей смеси угарный газ не окисляется полностью. А при чрезмерной концентрации О2 в топливе оксиды азота не в состоянии разделиться на несколько компонентов (азот и кислород) в полной мере.

Устройство

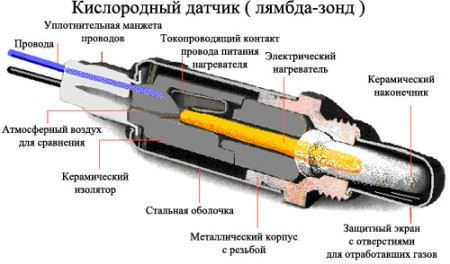

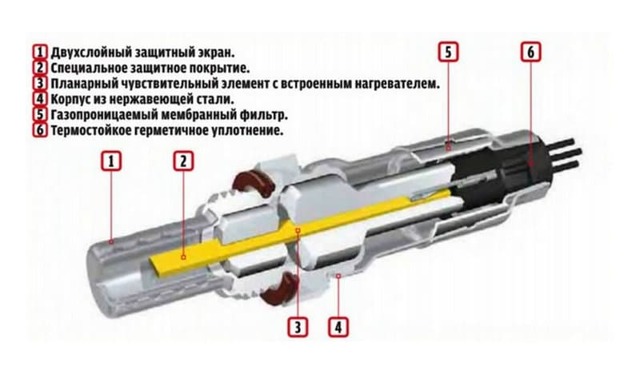

Конструкция данного датчика предполагает наличие следующих элементов:

Металлического корпуса с резьбой для крепления.
Уплотняющего кольца.
Проводки.
Токосъемника электросигнала.
Манжеты для уплотнения проводов.
Наружной защитной оболочки. Она также имеет специальное отверстие для циркуляции воздуха.
Резервуара со спиралью накала.
Наконечника (чаще всего бывает керамическим).
Защитного щитка, имеющего отверстие для выпуска отработавших газов.

Все вышеперечисленные детали изготавливаются из материалов, стойких к воздействию высоких температур.

Где расположен лямбда-зонд?

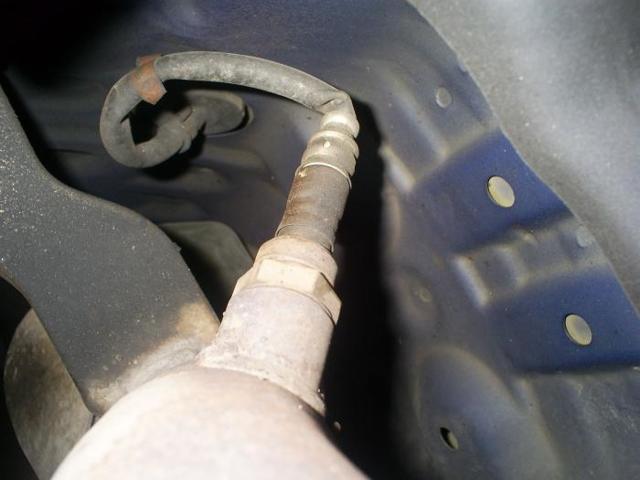

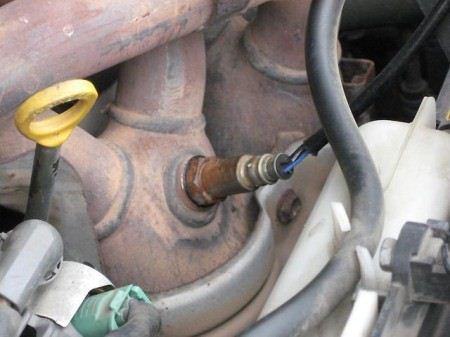

На большинстве современных автомобилей кислородный датчик устанавливается в выпускной системе. Некоторые производители оснащают свои автомобили двумя лямбда-зондами.
В таком случае один из них монтируется до каталитического нейтрализатора, а второй – после него.
Использование такой схемы установки существенно усиливает контроль устройства за составом отработанных газов и делает работу нейтрализатора более эффективной.

Как проверить исправность лямбда-зонда? Признаки неисправности

Как показывает практика, подобные датчики имеют достаточно высокий ресурс эксплуатации. Однако при воздействии на него сторонних факторов, таких как низкое качество используемого топлива (об этом мы поговорим немного позже), его срок службы значительно сокращается. Итак, какие симптомы нам указывают на неисправность кислородного датчика?
Наиболее вероятным признаком, указывающим на плохую работу лямбда-зонда, является резкое увеличение токсичности выхлопных газов. «На глаз» определить этот показатель нельзя.

Уровень токсичности отработавших газов определяется при помощи замера специальным прибором. Только по его результатам можно судить, увеличен ли уровень выброса СО в атмосферу или нет.

Если же прибор показал завышенное значение, вероятнее всего, кислородный датчик пришел в негодность.

Но не только по результатам теста на токсичность можно определить исправность устройства. Вторым симптомом, указывающим на неисправность лямбда-зонда, является увеличенный расход топлива. Этот фактор, в отличие от предыдущего, можно определить без сторонних приборов, то есть «на глаз».
Однако здесь стоит отметить один момент: не всегда увеличенный расход топлива свидетельствует о неисправности кислородного датчика.
Подобный симптом может указывать на ряд других проблем, например на неправильно отрегулированный карбюратор, загрязненные форсунки либо наличие отложений в топливной системе.
Очень часто о неисправности лямбда-зонда сигнализирует красная лампа на панели приборов автомобиля – «Чек Энджин». Вместе с ней вы заметите, как существенно изменился автомобиль в поведении. Это могут быть рывки при разгоне, нестабильная работа двигателя, троение и т. д.

Что влияет на срок службы лямбда-зонда?

Как мы уже сказали ранее, кислородный датчик – один из самых «живучих» элементов в системе автомобиля. Но есть целый ряд факторов, влияющих на срок службы данного устройства. Основной из них – низкое качество топлива. При его горении на кислородном датчике выделяется часть свинца. Данный металл со временем накапливается и своим слоем снижает чувствительность внешних электродов к кислороду. Восстановить или очистить такой элемент от свинца нельзя. Датчик подлежит только замене. Отметим, что перед тем, как проверить лямбда-зонд тестером, предварительно его следует осмотреть внешне. Если на нем имеется стойкий металлический налет, спасти ситуацию может только замена элемента на новый.
Реже лямбда-зонд приходит в неисправность из-за механических деформаций. К таким повреждениям можно отнести нарушение целостности корпуса элемента, обмотки обогрева и т. д. Ремонт здесь, как и в первом случае, нецелесообразен. Поэтому перед тем, как проверить лямбда-зонд, убедитесь в отсутствии на нем механических деформаций. Если они есть, датчик сразу же нужно заменить.

Поломка лямбда-зонда может быть спровоцирована и неисправностью самой топливной системы автомобиля. Когда в камеру сгорания попадает большее количество смеси, часть его не сгорает полностью и следует по выпускным каналам наружу в виде черного налета.
Данные отложения имеют свойство накапливаться на узлах автомобиля, в том числе и на кислородном датчике. Выход из этой ситуации прост – для восстановления нормальной работы элемента достаточно очистить поверхность зонда от сажи.
Само же транспортное средство рекомендуется отправить на диагностику, так как неполное сгорание топлива, помимо загрязнения системы, провоцирует повышенный расход, что в значительной мере отобразится на кошельке водителя.

Особенности конструкции современных датчиков

Стоит отметить, что устройство сегодняшнего лямбда-зонда значительно отличается от конструкции его ранних прототипов.
Если раньше кислородный датчик представлял собой лишь чувствительный элемент без дополнительных подогревателей, то сейчас из-за жестких норм токсичности производителям пришлось дорабатывать его конструкцию. Вся суть усложнений заключалась в установке встроенного подогревателя.

Первые образцы датчиков не укомплектовывались данным элементом, а потому приводились в действие нагревом отработавших газов.

Сейчас же благодаря встроенному подогревателю, лямбда-зонд вступает в работу сразу же после пуска двигателя, то есть уровень выброса СО не варьируется в зависимости от время запуска мотора и движения авто. Современный кислородный датчик оснащается 4-мя выходами. Из них два идут на подогреватель, один – на «массу», а еще один – на сигнал.

Как проверить работоспособность лямбда-зонда? Способы диагностики

Существует два основных способа диагностики данного прибора:

При помощи сканера.
При помощи мотортестера.

Последний вариант является более подходящим, так как мотортестер позволяет не только оценить текущее и пиковое значение, но и форму сигнала, а также скорость его изменения. Последняя характеристика как раз и является показателем производительности лямбда-зонда.

Приступаем к работе

Итак, как продиагностировать работоспособность датчика при помощи тестера? Для начала необходимо подготовить небольшой набор инструментов. Помимо самого прибора, нам потребуется также цифровой вольтметр и осциллограф. Перед тем как проверить лямбда-зонд мультиметром, необходимо тщательно прогреть мотор. Только после этого можно приступать к диагностике.

Как проверить работу лямбда-зонда? Для начала нужно найти сам датчик. Его расположение указано в руководстве по эксплуатации. Сначала осматриваем его визуально на предмет внешних отложений.
Нормальный датчик не должен содержать ни сажи, ни свинца на своей поверхности. Поэтому перед тем, как проверить лямбда-зонд, следует тщательно очистить его от слоя сажи и пыли.
Делается это обычным куском ветоши.
Теперь подключаем тестер. Но перед тем как проверить датчик, лямбда-зонд следует отключить от колодки питания. После подсоединяем его к вольтметру и заводим автомобиль. Сначала увеличиваем его обороты до 2-3 тысяч в минуту, далее снижаем до 200.
Если топливная система вашей машины имеет электронное управление, следует вынуть из регулятора давления горючего вакуумную трубку. Теперь смотрим на показания прибора.
Если стрелка мультиметра остановилась на показании в 0.9 В, значит, лямбда-зонд находится в исправном состоянии. В случае если прибор показал напряжение в 0.
8 В и ниже, кислородный датчик неисправен, и его необходимо заменить.

Другие методы диагностики

Также рекомендуется произвести тест на бедную смесь. Как это сделать? Для этого необходимо подключить к разъему подачи бензина датчик и параллельно ему установить вольтметр (или мультиметр). Если стрелка на шкале приборов показала значение 0.2 В и ниже, значит, лямбда-зонд находится в рабочем состоянии.

Кроме этого, можно проверить работоспособность кислородного датчика в динамике.
Как тестером проверить лямбда-зонд на исправность? Для этого, как и в предыдущем случае, подключаем датчик к разъему подачи, параллельно ему ставим тестер и увеличиваем обороты мотора до 1.5 тысяч в минуту.
При этом стрелка мультиметра должна показать значение в 0.5 В. Существенное отклонение от данной нормы свидетельствует о неисправности лямбда-зонда. В таком случае деталь необходимо заменить.

Как проверить подогрев лямбда-зонда? Для этого необходимо подключить тестер одной стороной на контакт подогревателя («+»), а вторую сторону вывести на «массу», то бишь подключить к двигателю.
После включения зажигания прибор покажет значение от 10 до 12 В. Если стрелка опустилась ниже, значит, произошел обрыв цепи питания. На этом вопрос «как проверить лямбда-зонд своими руками» можно считать закрытым.
Как видите, диагностику устройства можно произвести и без помощи специалистов.

Заключение

Итак, мы узнали, как проверить лямбда-зонд мультиметром, а также выяснили, как устроен данный элемент и какую важность он представляет для автомобиля. Напоследок отметим, что автомобили, оборудованные двумя кислородными датчиками, рекомендуется диагностировать таким способом каждые 10-20 тысяч километров (либо хотя бы периодически замерять уровень токсичности отработавших газов).

Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода

О том, что такое лямбда зонд и для чего он нужен, к сожалению, знают далеко не все автовладельцы. Лямбда зонд — это кислородный датчик, который позволяет электронной системе контролировать и балансировать правильное соотношение воздуха и бензина в камерах сгорания. Он способен своевременно исправить структуру топливной смеси и предупредить дестабилизацию рабочего процесса двигателя.
Этот достаточно хрупкий прибор находится в очень агрессивной среде, поэтому его работу необходимо постоянно контролировать, так как при его поломке дальнейшее использование автомобиля невозможно. Периодическая проверка лямбда зонда станет гарантом стабильной работы автотранспортного средства.

Принцип действия лямбда зонда

Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.

При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В принципе, иное расположение не влияет на рабочую производительность данного прибора.
Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса.
Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.

Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.
С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.
Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

разгерметизация корпуса;
проникновение внешнего воздуха и выхлопных газов;
перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
моральный износ;
неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.
Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.
Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси.

При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка.

Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.
На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме.

В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля.

Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем.
В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы.
В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.
Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта.
Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха.
Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на :

Электронная проверка лямбда зонда

Узнать о состоянии лямбда зонда можно путем его проверки на профессиональном оборудовании. Для этого используется электронный осциллограф. Некоторые специалисты определяют работоспособность кислородного датчика при помощи мультиметра, однако, он способен только констатировать или же опровергнуть факт его поломки.

Проверяется устройство во время полноценной работы двигателя, так как в состоянии покоя датчик не сможет полностью передать картину своей работоспособности. В случае даже незначительного отхождения от нормы, лямбда зонд рекомендуется заменить.

Замена лямбда зонда

В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения.
Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам.
Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.

Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания.
Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов.
После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.

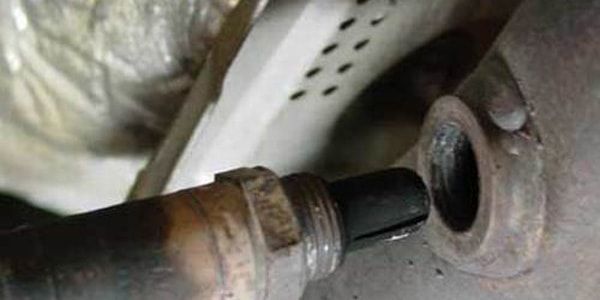

Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке.
В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место.
При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.

Устройство автомобиля очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ.
Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд.
Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.

Проверка лямбда-зонда мультиметром своими руками

Временная потеря работоспособности отдельных узлов и деталей вынуждает некоторых автолюбителей в спешке проводить замену проблемных элементов. Однако, можно провести своевременную полноценную диагностику даже в гаражных условиях, чтобы обоснованно принимать решения о дальнейших шагах.
Нередко случаются проблемы с различными датчиками в современных автомобилях. Особенно часто водители интересуются, как проверить лямбда-зонд мультиметром, чтобы выявить его текущее состояние. В некоторых случаях грамотное тестирование позволяет не тратить средства на покупку новой детали, так как проблема оказывается в иной плоскости.

Чем является лямбда-зонд

Фактически данный прибор представляет собой кислородный датчик.
Он монтируется производителем в области выпускного коллектора и помогает определить концентрацию оставшегося кислорода в выхлопных газах.
За счет показаний данного прибора электронный блок управления современного транспортного средства имеет информацию, на основании которой готовится очередная порция топливовоздушной смеси.
Зонд высчитывает объемную долю кислорода в выхлопах и дает сигнал электронике, чтобы готовилась обогащенная либо обедненная смесь. Возможные неисправности с узлом способны приводить к разбалансировке работы топливной системы в целом.

Современный датчик изготовлен в виде небольшого устройства, включающего в состав определенные элементы:

Металлический корпус с нарезанной резьбой, которая способствует четкой фиксации прибора в отведенном для него месте.
Электроизолятор, выполненный из керамики.
Один или несколько проводников.
Уплотнительные колечки.
Защитная оболочка, в которой присутствуют вентиляционные отверстия.
Контакты.
Наконечник из керамики.
Электронагреватель.
Канал для выхода отработанных газов.
Оболочка из стали.

Технологически предусмотрено, что замеры проводятся при достижении разогрева рабочей зоны до 300–400С. В таком температурном режиме формируется электропроводная способность у спецнаполнителя, располагающегося внутри. До тех пор, пока система не вышла в нужный температурный режим, электроника для своей работы снимает показания с других датчиков.

Проверка работоспособности подручными способами

Традиционно для мониторинга применяют один из подручных приборов:

вольтметр;
амперметр;
мультиметр.

Используя имеющийся тестер, какой-либо из перечисленных, проверяют накальную спиральную нить. Для этого откидывают от колодки 4-й и 3-й разъемы, которые, как правило, покрыты белой и коричневой изоляцией соответственно.
Подсоединяем освобожденные концы к клеммам мультиметра. Оптимальным считается значение сопротивления, не превышающее 5 Ом.
Тестирование с помощью мультиметров демонстрирует чувствительность наконечника кислородного датчика. Для контроля термоэлектрических параметров необходимо прогреть двигатель до рабочей температуры в 70–80С. Далее действуем по установленному пошаговому алгоритму:

Обороты двигателя необходимо довести до значения 3000 об/мин, согласно тахометру. Удерживаем этот интервал на протяжении 2,5–3 минут, что позволит поднять температурный режим до нужного уровня.
У мультиметра отводим минусовую клемму и соединяем ее с кузовом автомобиля, с областью, очищенной от краски или грунтовки. Положительный контакт тестера удерживаем на выходном контакте лямбда-зонда.
Контролируем показания на мониторе. Значение должно меняться в пределах 0,2–1,0 В. При этом смена осуществляется с частотой 10 раз в секунду.
Помощник должен сесть за руль и несколько раз резко жать педаль и резко отпускать. В подобной ситуации устройство демонстрирует значение до 1 В, а потом показатель падает практически до 0 В. Данный тип работы является оптимальным, а если после манипуляций с педалью акселератора показания остаются стабильными на уровне полувольта, то водителю следует задуматься о замене детали.

Зазор между электродами свечей зажигания
Также бывает случай, когда отсутствует напряжение в полной мере. Это свидетельство неисправностей в проводке. Следует прозвонить имеющуюся цепь тестером в районе от реле к проводам включения зажигания.

Автомобилисты должны знать, что параметры чувствительности кислородного датчика проверяются с максимальной точностью при помощи профессионального осциллографа, который стоит достаточно дорого и его можно обнаружить на СТО.

Автомобильная самодиагностика лямбда-зонда

Продвинутые современные автомобили нередко оснащены прогрессивными бортовыми системами. В подобной технике присутствует возможность после получения сигнала Check Engine расшифровать код ошибки. Следует обратить внимание на такие кодировки:

0130 – сигнал о том, что лямбда-зонд посылает неправильные сигналы;
0131 – от датчика идет импульс малой мощности;
0133 – прибор, анализирующий объемную долю кислорода, медленно реагирует на отклик;
0134 – от датчика полностью отсутствует какой-либо сигнал;
0135 – у электрического датчика, скорее всего, присутствуют проблемы с нагревателем;
0136 – присутствует высокая доля вероятности замыкания заземления второго датчика;
0137 – от второго датчика на ЭБУ отправляется слишком низкий сигнал;
0138 – чрезвычайно высокий сигнал от второго лямбда-зонда;
0140 – обрыв контактов от аналогитора;
1102 – показания от прибора не удается считывать из-за низкого сопротивления либо оно вовсе отсутствует.

Стоит учесть, что все замеры необходимо проводить после полной очистки прибора от нагара и иных загрязнений. Это позволит получить максимально точный результат, снизив уровень погрешности.

Лямбда зонд: типичные неисправности, диагностика, чистка и установка

Содержание:
Исправное состояние лямбда зонда имеет большое значение для нормального функционирования двигателя и выхлопной системы.
Вот почему очень важно, чтобы водитель понимал его важность и знал, как проверить лямбда зонд при необходимости и определить наличие неисправностей.
Ниже мы рассмотрим, какие признаки свидетельствуют о наличии проблем в данном устройстве, и каким способом можно избавиться от них самостоятельно.

Этот прибор размещен в выпускном коллекторе, ориентируясь по собираемым им данным, блок управления инжектора поддерживает необходимый для исправной работы двигателя состав смеси из топлива и воздуха. Как только в движок попадает слишком бедное или обогащенное топливо, зонд фиксирует это и подает информацию, необходимую для корректировки.

Вот почему своевременная проверка лямбда зонда крайне необходима для работы всей двигательной системы.Главным признаком неисправности является нарушение работы мотора – изменение тембра звучания, реакции на ускорение и замедление работы и другие «симптомы». Это обусловлено тем, что в камеру сгорания поступает топливная смесь другого состава.
Такое происходит по нескольким причинам:

нарушение герметизации корпуса;
попадание вовнутрь устройства выхлопных газов;
перегрев датчика из-за дисфункции системы зажигания;
износ;
нарушение подачи электропитания;
механическое повреждение, возникающее вследствие неправильной езды.

Признаки всегда появляются постепенно, исключением может стать лишь авария, подразумевающее мощное сотрясение или даже разрушение датчика. Опытный водитель сможет обнаружить такую неисправность и справиться с ней самостоятельно.
Проще всего продиагностировать проблему на холостом ходу – при разбалансировке топливной смеси обороты колеблются в расширенном диапазоне, а корпус автомобиля начинает подрагивать.

Возможно появление характерных хлопков, а на панели приборов зажигается соответствующий индикатор.

Важно вовремя проверить лямбда зонд своими руками или воспользовавшись услугами специалистов до того, как неисправность приведет к перегреву двигателя. Это явление может привести к необратимым разрушениям элементов мотора, из-за этого автомобиль может оказаться непригодным к дальнейшему использованию.

Способы проверки

Каждый опытный водитель, которому не чужда электромеханика, хорошо знает, как проверить лямбда зонд мультиметром. Именно этот прибор способен определить наличие тока внутри прибора и отдельных его компонентов, но и его можно использовать разными способами:

проверка напряжения в нагревательной цепи;
анализ нагревателя, расположенного внутри прибора;
обнаружение «опорного напряжения».

При наличии осциллографа, моторного тестера либо стрелочного вольтметра можно проанализировать сигнал лямбды.

Анализ лямбда зонда тестером

Как правило, в руководстве пользователя, выдаваемом вместе с автомобилем, указываются лишь общие рекомендации о измерении значений напряжения в тех или иных режимах работы мотора посредством тестирующего устройства.
Но проверка лямбда зонда мультиметром проводится по алгоритму, применимому для большинства моделей, важно лишь знать, где именно в вашем авто расположен анализатор. Используя этот прибор можно:проанализировать накальную спираль и проводов, используя омметр.

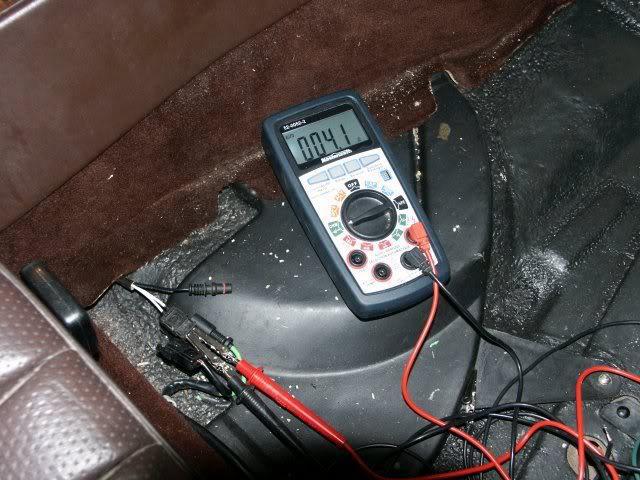

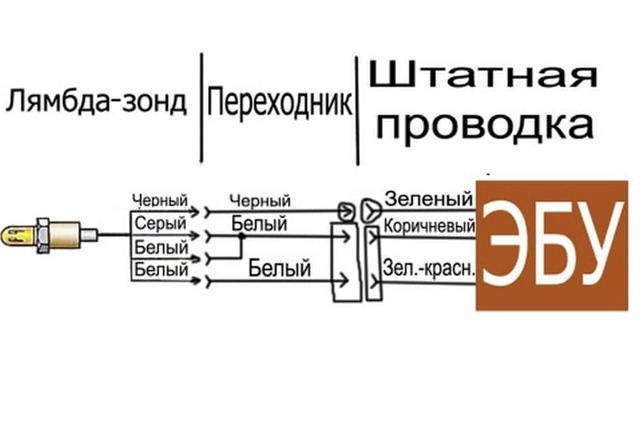

Концы прибора прижимаются к белым проводам зонда (возможно, что один из них будет коричневым а не белым), заранее отсоединив их от колодки.

Сопротивление не должно превышать 5 Ом (показатель может меняться в зависимости от модели авто;термоэлектрические показатели проверяются посредством подключения концов вольтметра к контактам 1-2 разъема, либо к местам, в которых закрепляется провод черного либо серого цвета.

Путем несложных манипуляций вы сможете точно установить, нормально ли работает лямбда зон и был ли он причиной неполадок двигательной системы, отмеченных при движении автомобиля.

Проверка нагревателя

Этот элемент имеет большое значение для прибора, ввиду его относительной самостоятельности он может выйти из строя раньше, чем другие компоненты зонда. Для этой процедуры вам потребуется вольтметр, способный определить, есть ли в цепи напряжение. Операция проводится в несколько этапов:
включается зажигание;

щупы прибора подключаются к проводам, напряжение должно составлять около 12 В;
при отсутствии плюса проверяются элементы цепи АКБ-предохранитель-датчик;
если анализатор показывает минус, проверьте целостность цепи вплоть до блока.

Как видно, проверить лямбда зонд своими руками несложно, гораздо сложнее восстановить устройство, приведя его в рабочее состояние. К сожалению, без специальных знаний осуществить подобную операцию невозможно, поскольку для этого потребуются определенные комплектующие детали и особый инструментарий. Но в условиях своего гаража вполне можно произвести простейшую очистку.

Как правильно чистить?

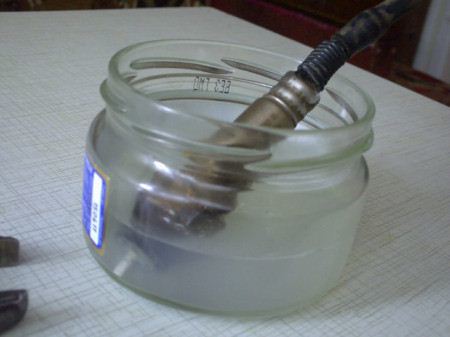

Перед тем, как проверить лямбда зонд мультиметром, убедитесь, что причиной нарушения его работы не стало обычное загрязнение. Поверхность прибора сделана из керамики, а потому ее нельзя чистить механическим методом. Тонкий слой драгоценных металлов при грубой обработке будет стерт, после чего приспособление выйдет из строя. Вместо этого рекомендуется использование ортофосфорной кислоты, удаляющей нагар и не повреждающей металлическое напыление. Перед внутренней очисткой датчик нужно разобрать на комплектующие, используя токарный станок. Защитный колпачок срезается, а проводка откладывается в сторону. Стержень из керамики также очищается ортофосфорной кислотой до восстановления серого цвета. Через 20 минут непрерывного контакта загрязнения с активной смесью прибор очищается проточной водой. Защитный колпачок приваривают на место при помощи аргонового сварочного аппарата, при отсутствии которого самостоятельно производить очистку нельзя.

Демонтаж и установка

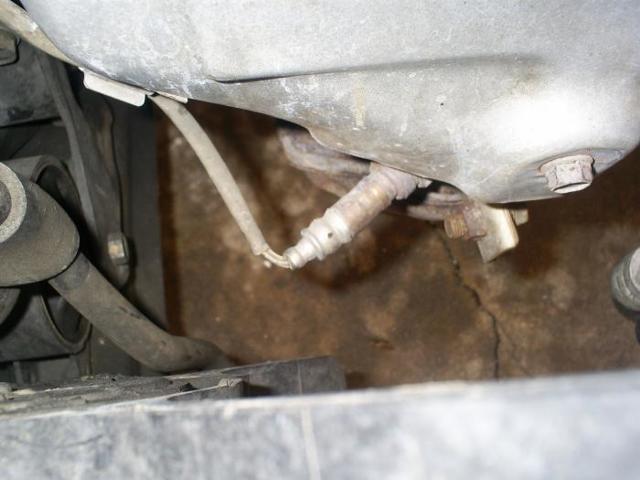

Наиболее простым, хотя и не всегда рациональным решением, можно считать полную замену прибора при обнаружении неполадки. Если проверка лямбда зонда мультиметром показала, что изделие неисправно, то вместо сложного ремонта можно просто приобрести новый девайс, и установить его. Процесс включает несколько этапов:

провод датчика отключается от проводки;

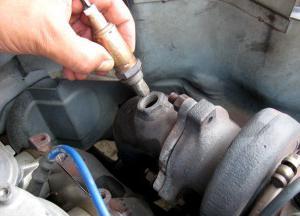

старый датчик откручивается ключом подходящего размера. Лучше, если зажигание будет включено, это позволит избежать срыва резьбы. Двигатель выключается,
когда при откручивании из отверстий начинает идти пар;
новый зонд закручивается до упора. Его маркировка должна полностью соответствовать той, которая была нанесена на исходный прибор;
восстановите подключение электропроводки.

Прежде, чем продолжить эксплуатацию автомобиля, убедитесь, что кислородный датчик правильно функционирует, используя осциллограф, цифровой вольтметр и омметр при условии, что мотор будет нагрет. Если же вы не уверены в своих силах, обратитесь в автосервис.

Как Проверить Лямбда Зонд Без Машины

Как проверить лямбда зонд мультиметром либо тестером
Лямбда зондом именуется датчик содержания кислорода в выхлопных газах автомобиля. Рекомендации эксперта о том как проверить лямбда зонд с 4 машины. Как проверить лямбда зонд мультиметром или тестером. Лямбда зондом называется датчик содержания кислорода в выхлопных газах автомобиля. Помни! Для как лямбда.
Устройство заходит в систему автоматического регулирования концентрации газовоздушной консистенции, подаваемой в камеры сгорания мотора. Он устанавливается конкретно на выходе коллектора мотора, перед катализатором либо на катализаторе. Как проверить лямбда зонд.
Полное сгорание горючего в цилиндре обеспечивает увеличение КПД мотора, его экономичность и уменьшение вредных выбросов в атмосферу.
Датчик содержания кислорода в выхлопных газах автомобиля именуется лямбда зондом

Установлено, что полное сгорание горючего в камере ДВС происходит при достижении рационального соотношения количества топлива к количеству воздуха 1:14,7.

В теории движков для оценки состава газовоздушной горючей консистенции введено понятие коэффициента излишка воздуха, определяемое как отношение подаваемого количества воздуха в цилиндры к количеству воздуха в рациональном составе консистенции, который обозначается греческой буковкой «лямбда». Если λ=1, то смесь считается обеднённой.
В связи с ужесточением экологических требований все современные ДВС выполняются с системой автоматического электрического регулирования подачи горючего на базе микрочипа, который не только лишь управляет форсунками, да и производит простый контроль исправности зонда по значению напряжения на его выходе. Если напряжение падает ниже рабочих значений, то контроллер говорит о неисправности, зажигая табло «СЕ» (Check Engine).
Проверка работоспособности лямбда зонда является нужным условием в поиске обстоятельств завышенного расхода горючего при работе мотора. Она должна выполняться с применением измерительных устройств — тестером либо осциллографом.
Видеоролик о том, как работает лямбда зонд

Особенности работы и устройства лямбда зонда

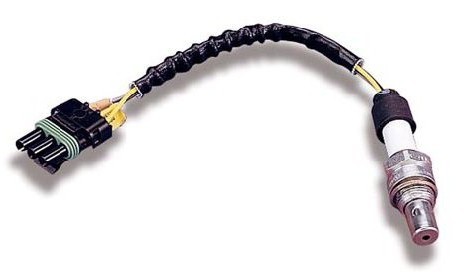

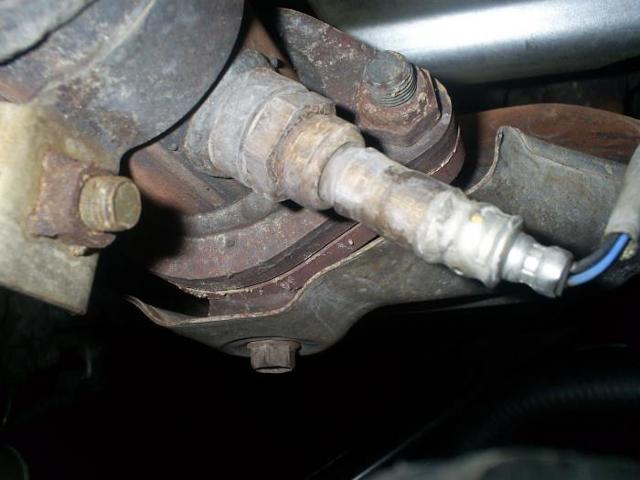

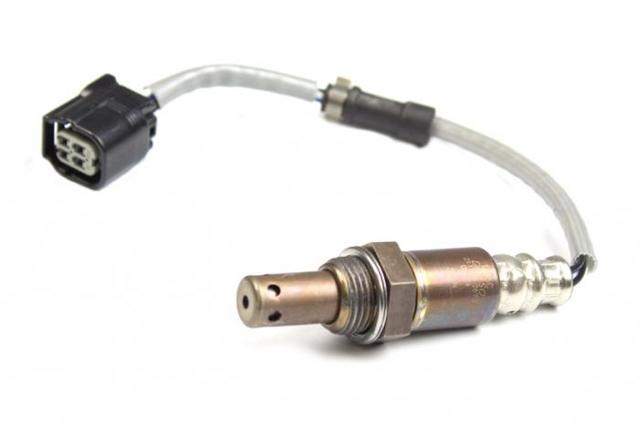

Конструкция зонда припоминает устройство свечки зажигания и состоит из стального корпуса с гранями и резьбой для вкручивания в корпус коллектора системы выхлопа. Лямбда зонд признаки Нерабочий лямбда зонд как проверить без лямбда зонд без машины.
Как проверить лямбда зонд Фольксваген Пассат В3 |. Уплотнительное кольцо поверх резьбы обеспечивает плотность крепления.

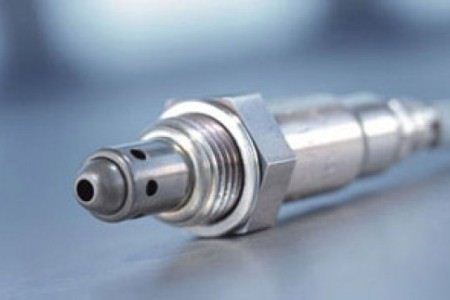

В корпусе установлен чувствительный глиняний полый наконечник из диоксида циркония с платиновым напылением на внутренней и наружной поверхности.

Наружняя поверхность наконечника, защищённая от механических повреждений экраном с отверстиями, помещается в поток отработанных газов, а на внутреннюю поверхность попадает атмосферный воздух. При достижении рабочей температуры наконечника 300-3500С из-за разности окислительных реакций меж поверхностями появляется разность потенциалов, которая выводится наружу при помощи токосъёмника.

? Как проверить лямбда зонд без машины

Если это видео оказалось полезным, то буду благодарен за подписку и лайки

Как стремительно проверить лямбда зонд автомобиля

380982907566 WhatsApp для РФ 380965798244 Viber для Украины Для общения .
Глиняний изолятор и уплотнительная манжета обеспечивают надёжное крепление соединительных проводов и задерживают накальную спираль в полости наконечника. Содержание. 1 Как проверить наличие напряжения в цепи подогрева лямбда зонда; 2 Как проверять исправность нагревателя датчика. Спираль, созданная для резвого обогрева наконечника до рабочей температуры, находится не во всех типах зондов.

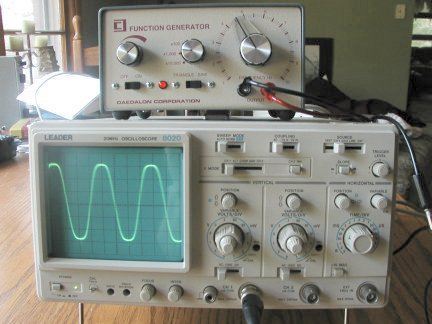

Осциллограф нужен для проверки работоспособности лямбда зонда
Потому есть одно-, двух-, трёх- и четырёхпроводные зонды зависимо от наличия подогревателя, схемы подачи питания на него и съёма сигнального напряжения. Современные модели авто фактически все оснащаются зондами с обогревом. как проверить лямбда зонд без машины. Как проверить лямбда зонд? Проверка. Одно и двухпроводные типы зондов встречаются на старенькых выпусках Гольф 3 либо Пассат Б3.

Как проверить лямбда зонд мультиметром

В инструкциях по эксплуатации всех марок автомобилей проверка лямбда зонда в главном ограничивается измерением значений напряжения, выдаваемых им в разных режимах работы мотора, при помощи цифрового либо стрелочного мультиметра.
Техно исправность зонда следует инспектировать в последующих случаях:

завышенный расход горючего;
возникновение самопроизвольных рывков автомобиля в движении;
нестабильной работе мотора;
повышение норм по токсичности выхлопа;
после 5-10 тыс. км пробега.

Принцип и порядок проверки зонда на всех моделях авто схож, может отличаться зависимо от типа используемых зондов их расположением и значением рабочих напряжений. Так, на автомобилях марки ВАЗ 2114 либо более ранешних моделей 2110 трёхпроводные лямбда зонды могут размещаться в различных местах системы выхлопа.
Разглядим порядок проверки на обычном примере зонда компании BOSH, используемого на автомобилях марки Ауди 80 либо Audi 100.
Обычно предпосылкой отказа лямбда зонда является неисправность цепи накала либо понижение чувствительности наконечника. как проверить лямбда зонд без машины |.

Целостность накальной спирали и проводов можно «прозвонить» омметром, подключая концы устройства к зажимам 2-ух белоснежных проводов зонда — контакты 3-4 разъёма (в неких типах — белоснежный и карий провод), которые должны быть за ранее отсоединены от колодки. Как проверить лямбда зонд самому.

Хорошо ее изучил и решил проверить и свой. где установлен лямбда зонд без Как я уже. Сопротивление спирали должно быть наименее 5 Ом.
Чувствительность наконечника может быть ухудшена из-за лишнего покрытия её рабочей поверхности сажей, сероватым нагаром либо свинцовым налётом, что определяется зрительным осмотром. При наличии таких изъянов зонд подлежит подмене.

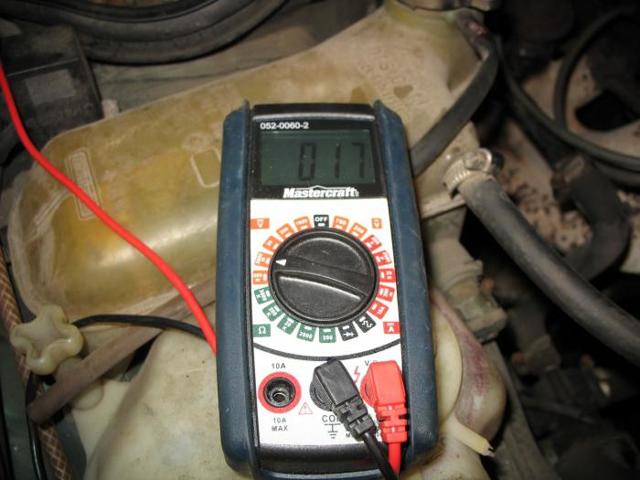

Для проверки термоэлектрических характеристик зонда следует подключить концы стрелочного либо цифрового вольтметра к контактам 1-2 разъёма либо зажимам чёрного и сероватого проводов лямбда зонда.
Проверку нужно проводить при работающем и прогретом двигателе.
Качественно оценить работоспособность кислородного лямбда зонда можно вольтметром

Установить обороты двигателя 3000 и проверить показания вольтметра на пределе 2В. Прибор должен показывать напряжение около 0,55В. Нажимая и опуская педаль газа, резко увеличивать и уменьшать обороты двигателя. как проверить лямбда зонд без машины Топ 4 способа Как проверить лямбда зонд. 4.

При этом показания прибора должны соответственно увеличиться до 0,8-1В или уменьшаться до 0,4В и ниже. Динамические изменения показаний прибора в указанных пределах говорят о нормальном состоянии зонда. Как проверить лямбда зонд тестером с 4 проводами.
Отсутствие колебаний или более вялые колебания стрелки прибора в меньших пределах говорят о необходимости замены зонда.
Таким образом, вольтметром можно качественно оценить работоспособность кислородного лямбда зонда. Более точная характеристика чувствительности датчика определяется с помощью осциллографа.

Как проверить лямбда зонд

Современный автомобиль просто напичкан различными датчиками, связанными с ЭБУ, и одним из них является кислородный датчик (так называемый, лямбда зонд). Располагается этот датчик непосредственно в выпускном коллекторе. А необходим он для того, чтобы, согласно его данным, происходило правильное смешивание топлива с воздухом, для наиболее экономичного расхода горючей смеси.
И поскольку правильная эксплуатации автомобильного двигателя – дело первостепенной важности для любого автовладельца, при малейшем подозрении на неисправность с подачей кислорода, необходимо проверить лямбда зонд. Кроме того, проверки кислородного датчика необходимо проводить регулярно и в профилактических целях.

Почему ломается кислородный датчик?

Самыми частыми причинами поломки лямбда зонда являются следующие четыре фактора:

Использование агрессивных химических чистящих средств, повреждающих корпус датчика;
Чрезмерное содержание в бензине свинцовых включений;
Постоянное касание кожуха датчика охлаждающих систем;
Перегрев корпуса кислородного датчика.

При поломке датчика и его неправильной работе, возникают следующие явные признаки данной неисправности:

Начинает давать сбои катализатор (признаки сбоя катализатора);
Значительно вырастает расход бензина;
Двигатель начинает работать рывками, нестабильно, может глохнуть и плохо набирать обороты;
Выхлопные газы становятся более токсичными.

О чём может сказать внешнее состояние кислородного датчика?

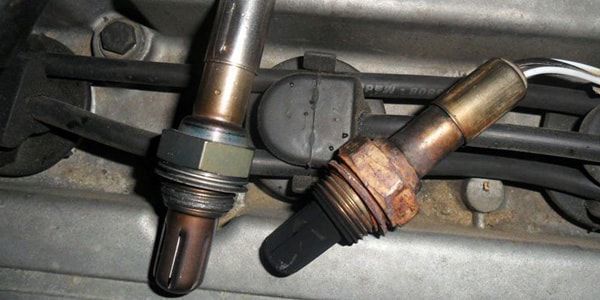

Самостоятельно проверить лямбда зонд несложно, достаточно просто внимательно осмотреть его. Зная несколько характерных видов загрязнений датчика, можно выявить конкретные проблемы в его работе. На что же нужно обратить внимание при визуальной оценке состояния кислородного датчика? Вот несколько очевидных моментов:

Если в датчике есть сажа, то время задержки его сигнала, который он передаёт системе управления автомобиля, может значительно увеличиваться. Образование сажи может происходить, из-за перенасыщенной кислородом топливной смеси, либо из-за чрезмерного перегрева самого датчика;
В датчике есть характерные отложения белесого или серого оттенков, что говорит о чрезмерном содержании в бензине или масле множества присадок, которые значительно снижают работоспособность датчика кислорода;

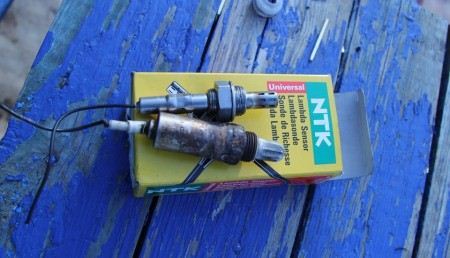

Если датчик имеет характерные блестящие наплывы, то в топливе, используемом автовладельцем, содержится избыточное количество свинца. Это приводит не только к снижению работоспособности самого лямбда зонда, но и отрицательно сказывается на нейтрализаторе газов, выходящих через выхлопную трубу.

В любом из описанных выше вариантов, кислородный датчик нужно будет заменить. Как заменить лямбда зонд

Проверка датчика кислорода мультиметром

Безусловно, проверить лямбда зонд визуально, и при этом гарантировать его стопроцентную работоспособность, если никаких внешних негативных факторов не выявлено, нельзя. Поэтому для получения более точных результатов используют тестирование с помощью мультиметра (см. видео ниже) .
Процедура тестирования мультиметром состоит из следующих этапов:

Выполняется равномерный прогрев двигателя до 75°C;

Частота вращения коленвала плавно поднимается до 3.000 об./мин, и держится на этой отметке порядка 3 минут (в это время происходит прогревание кислородного датчика);

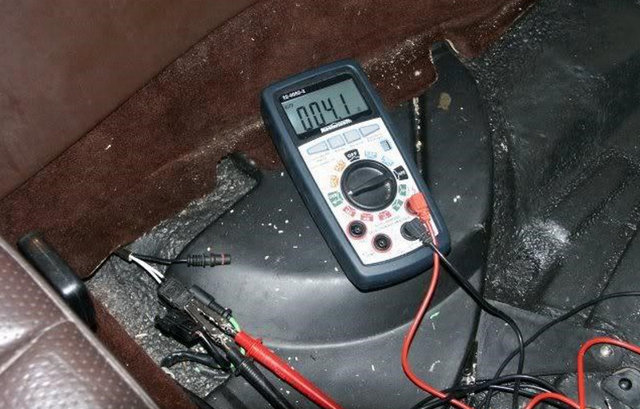

С помощью мультиметра и его сигнального провода, подключенного к датчику, выполняется его «прозвон» (второй щуп мультиметра фиксируется на массе). В случае исправности датчика, показание мультиметра должно находиться в диапазоне от 0,2 Вольт и до 1 Вольта. При этом тестер включается несколько раз в секунду, и, каждый раз, его показания должны отличаться друг от друга;

Если же, во время тестирования, надавить «на газ», мультиметр должен зафиксировать показания в 1 Вольт, которые, при отпускании педали газа, должны также резко упасть.

В том случае, если мультиметр показывает одно и то же напряжение, порядка 0,5 Вольта, и никакие внешние факторы (например, то же газование) не влияют на него, то лямбда зонд пришел в неисправность.
При нулевых показателях мультиметра, следует проверить всю проводку, которая идёт к выключателю зажигания и реле. При этом следует проверить, действительно ли лямбда зонд подключен к массе.

Проверка на бедную смесь

Чтобы проверить топливную смесь на обеднённость кислородом, необходима вакуумная трубка, которая будет имитировать процесс подсоса воздушной смеси. В ходе теста, в течение 1 секунды, показатели прибора должны понизиться на 0,2 Вольта. Если этого не происходит, или снижение показаний происходит за более длительное время, то кислородный датчик вышел из строя, и его нужно заменить.
Можно проверить лямбда зонд на работоспособность и в динамическом режиме. Делается это через соединение регулятора кислорода с топливной системой (в месте, где происходит подача бензина).
Тестер монтируется параллельно регулятору кислорода, а затем обороты двигателя повышаются до 1500 в минуту.

В том случае, если кислородный датчик исправен, тестер должен фиксировать отметку на уровне 0,5 Вольт.

РЕЗЮМЕ
Итак, Вы узнали о том, как правильно проверить лямбда зонд, несколькими способами, своими силами, то есть, не прибегая к дорогостоящим услугам автосервиса. Что касается замены этого датчика на новый, но не родной для вашей модели авто, то в этом вопросе мы бы всё-таки советовали вам обратиться к специалистам.
Видео: Как проверить лямбда зонд
Если видео не показывает, обновите страницу или нажмите здесь
