Обзор сигнализации «старлайн а93»: 5 комплектаций, эксплуатация и установка системы охраны

Starline A93 – одна из наиболее современных, универсальных и надежных автомобильных сигнализаций. Цена с установкой автосигнализации Starline A93 CAN+LIN составляет около 15000 рублей.
Установить охранный комплекс Старлайн А93 можно самостоятельно при наличии соответствующих навыков электромонтажных работ и начальных знаний в области электрики, чтения электросхем. В комплект поставки устройства входят инструкция по эксплуатации и инструкция по установке SlarLine A93.

В процессе монтажа охранного комплекса пригодится, прежде всего, руководство по установке. Там подробно описаны основные этапы работ, приведены электрические схемы. Руководство предназначено для профессиональных мастеров-установщиков автосигнализаций.

При установке Старлайн А93 необходимо соблюдать технологию монтажа электрооборудования, быть предельно внимательным, учитывать особенности электросхемы вашего автомобиля. Рассмотрим особенности выполнения отдельных этапов работ.

Общие требования

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»
Перед началом работ необходимо изучить руководства по эксплуатации и установке. Охранный комплекс предназначен для установки на транспортные средства с напряжением бортовой сети 12 Вольт. Таким образом, на мотосредства его установить нельзя.
На грузовой автотранспорт, в принципе, данную автосигнализацию установить можно, запитав ее от одной аккумуляторной батареи и сделав гальваническую развязку с электрооборудованием грузового авто посредством реле для управляемых цепей.
На первом этапе работ разрабатывается карта монтажа. На ней отражаются места установки основных блоков, места пролегания проводов, расположение датчиков и реле блокировки.

Перед началом монтажа следует убедиться, что все электрооборудование автомобиля работает исправно, лучше произвести компьютерную диагностику.

Электромонтажные работы необходимо производить при отключенном аккумуляторе. Во время снятия клемм АКБ убедитесь, что зажигание выключено, иначе может «отвязаться» штатный иммобилайзер.
При монтаже блоков сигнализации следует применять жесткие соединения: саморезы, винтовые соединения, в крайнем случае, клей. Мягкая подвеска блоков на пластмассовые хомуты значительно уменьшает надежность системы. Установка Starline A93 требует особого внимания и тщательности выполнения всех монтажных работ.
Проводники охранной системы следует укладывать таким образом, чтобы они не соприкасались с движущимися элементами кузова, педалями акселератора, сцепления и тормоза, рулевой колонкой, нагревающимися системами климат-контроля.

Лучше все проводники укладывать в непосредственной близости к штатным жгутам электропроводки.

По окончании электромонтажных работ и настройки охранной системы с помощью пластмассовых хомутов можно объединить штатную и нештатную проводку в единый хомут, тем самым усложнив работу возможным угонщикам.

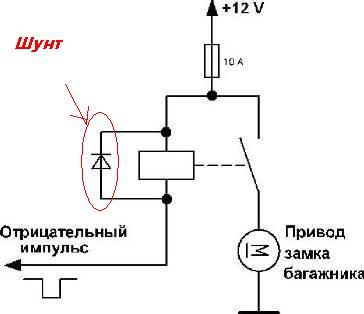

Изготовитель рекомендует шунтировать дополнительно установленные реле блокировки диодами. Это означает, что параллельно обмотке реле устанавливаются диоды средней мощности, включенные в обратной полярности относительно напряжения бортовой сети.

Размещение элементов охранного комплекса

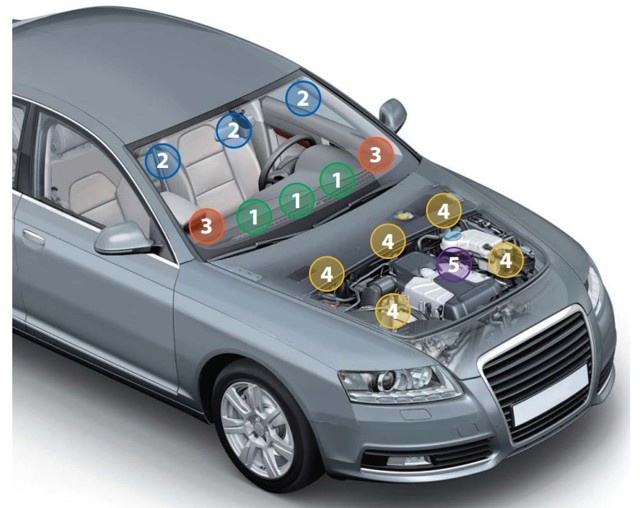

Типовое размещение компонентов комплекса приведено на рисунке.

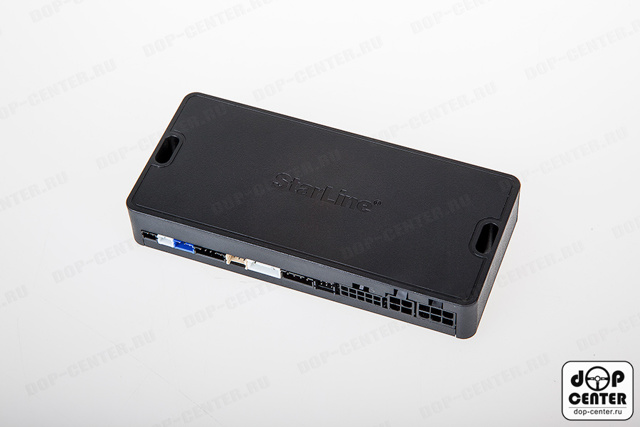

Центральный блок (позиция 1) обычно размещается под приборной панелью. Следует учитывать, что внутри блока находится датчик температуры салона, поэтому если его установить в непосредственной близости от патрубков обогревателя салона, данные о температуре будут некорректны.
Обычно установщики используют место рядом с левым коленом водителя, устанавливая центральный блок за блоком предохранителей на левую боковую стойку салона. Следует убедиться, что в это место не попадает влага во время ливневого дождя.
Центральный блок лучше установить разъемами вниз, чтобы в крайнем случае избежать попадание воды внутрь корпуса.
Приемопередатчик (поз.2) устанавливается в верхней части салона для обеспечения максимальной дальности контроля. Необходимо, чтобы рядом с ним (на расстоянии менее 5 см) не находились другие электронные блоки, металлические детали салона.
Световой индикатор состояния охранной системы (3) обычно устанавливается в углу салона под лобовым стеклом.
Сирена (поз.4) устанавливается под капотом вдали от источников тепла. В случае длительного срабатывания звукового сигнала возможен перегрев и выход из строя сирены, поэтому в электрическую цепь сирены лучше включить дополнительный предохранитель на 5 Ампер.
Датчик температуры двигателя 5 крепится на металлические части системы охлаждения, лучше возле термостата в непосредственной близости от штатных датчиков температуры охлаждающей жидкости автомобиля. Концевые выключатели багажника и капота устанавливаются таким образом, чтобы при полном закрытии оставался зазор приблизительно 3 мм.

Расположение и назначение контактов на центральном блоке

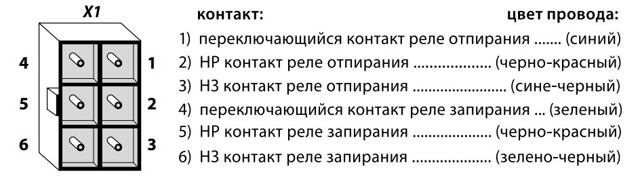

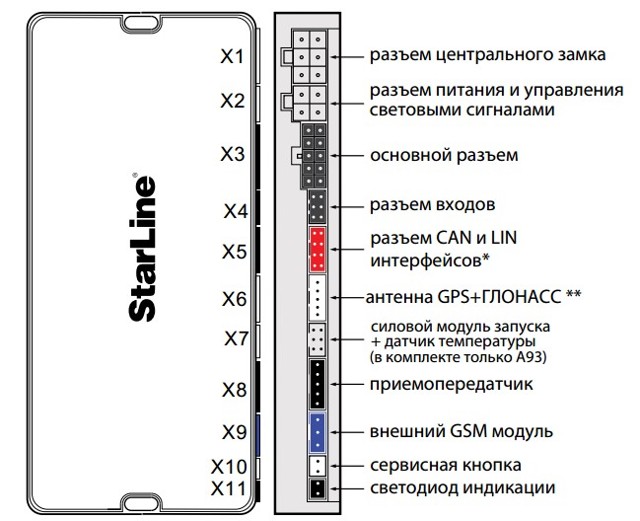

Схема расположения контактов на основном блоке Старлайн А93.

Все основные разъемы центрального блока расположены в ряд с одной стороны. Это упрощает проведение монтажных работ, трассировку проводников. Разъемы Старлайн универсальны, поэтому чтобы, например, произвести замену старлайн а91 на а93, достаточно только «перекинуть» разъемы на головном блоке.

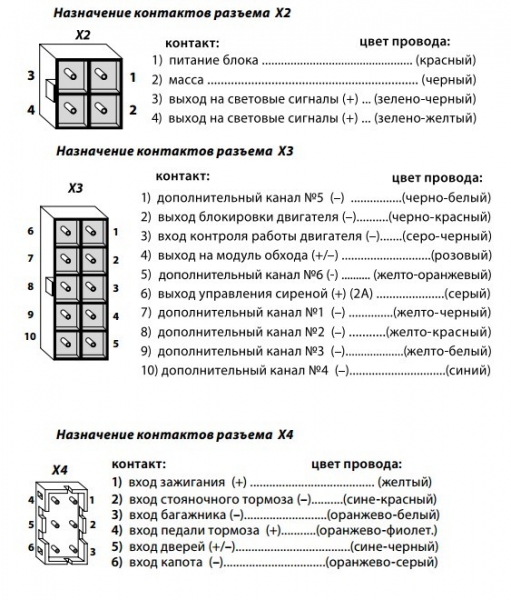

Распиновка (расположение и назначение выводов) основных разъемов.

Подключение основных цепей

Установка сигнализации начинается с подключения проводов питания электрических блоков. Массу (минус питания) следует подключать под штатные болты крепления заземляющих проводов автомобиля.
Они обычно расположены в нижних углах передней части салона либо в районе блока предохранителей салона.

Если таких мест креплений не обнаружится, можно самостоятельно изготовить массовый крепеж к металлическим кузовным деталям автомобиля под приборной панелью.

При подключении к + питания следует использовать многожильный медный провод сечением не менее 6 кв.мм в полихлорвиниловой изоляции.
Все электрические соединения проводов следует выполнять методом «скрутка + пайка» с последующей изоляцией места соединения термоусадкой.

Подключение к шинам данных и управления цепями

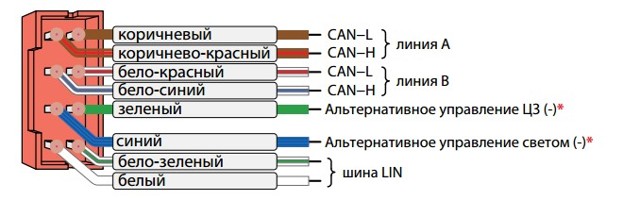

Подключение к шинам CAN и LIN производится в соответствии со схемой разъемов

Для корректной работы CAN и LIN шин следует ознакомиться, каким образом организована работа этих интерфейсов в вашем автомобиле. Если ваш автомобиль не поддерживает управление центральным замком и световыми сигналами по CAN-шине, следует использовать следующую схему подключения.

Охранный комплекс Старлайн А93 предусматривает четыре способа управления центральным замком:

• слаботочное управление;
• силовое положительное управление;
• силовое отрицательное управление;
• двухпроводное управление.

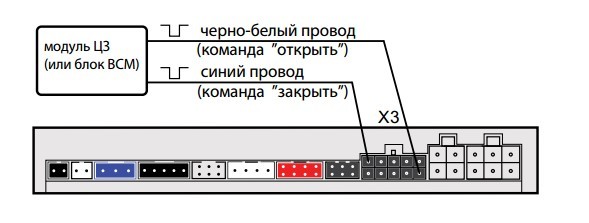

• Схема подключения слаботочного управления изображена на рисунке

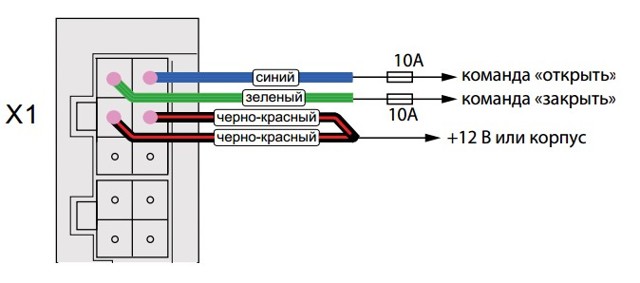

• Схема подключения силового управления



• Система StarLine A93 предусматривает различные варианты блокировки двигателя. Наиболее распространенный вариант изображен на рисунке

В качестве предпочтительных блокировок обычно используют блокирование напряжений, подаваемых на форсунки, цепь питания бензонасоса. Такая блокировка прекращает подачу топлива в двигатель, тем самым делая запуск двигателя невозможным.
Вместе с тем, отказ по питанию этих устройств не приводит к накоплению ошибок двигателя, как при, например, блокировании катушки зажигания в бензиновых двигателях. В этом методе есть свой недостаток: практически все угонщики автомобилей о нем знают. Опытному специалисту не представляет никакого труда обойти эти блокировки в течение трех минут.

Под окном этого никто делать не будет, но, транспортировав автомобиль подальше от места угона, его можно завести.

Поэтому Starline A93 предусматривает дополнительные слаботочные каналы блокировок. В использовании дополнительных блокировок можно проявить оригинальность, заблокировав какой-нибудь датчик, без которого двигатель не заводится либо привод автоматической коробки переключения передач, чтобы осложнить транспортирование автомобиля.

Подключение модуля обхода иммобилайзера и GSM-модуля

Для организации режима автозапуска автосигнализация предусматривает обходчик иммобилайзера. Пример подключения обходчика ВР-03 изображен на рис.

Охранный комплекс предусматривает подключение GSM-модуля. Он приобретается отдельно либо поставляется в комплекте.

Вид платы GSM-модуля

Установка GSM модуля производится непосредственно в центральный блок. Для этого он отключается от разъемов и разбирается. Затем GSM-модуль устанавливается в разъемы на плате центрального устройства.

Общая схема сигнализации Starline A93, Starline A93 ECO, Starline A63 изображена на рис.

Схема подключения управляемых модулей и датчиков представлена на рис.

Настройка охранного комплекса Старлайн А93

После выполнения всех электромонтажных работ еще раз проверяют правильность электрических соединений, проверяют отсутствие коротких замыканий и обрывов электрических цепей. После этого производят пробное включение комплекса. Для этого подключают клеммы аккумуляторной батареи к бортовой сети автомобиля.
В этот момент обязательно, чтобы брелки со вставленными элементами питания были под рукой. При первоначальном запуске, возможно, что сигнализация сразу войдет в охранный режим, сработает сирена, могут заблокироваться двери. Если в автомобиле есть проблемы с открытием дверных замков от механического ключа, лучше открыть форточки на случай блокировки дверей.
После снятия автомобиля с охраны производят пробный запуск двигателя. Если он произошел успешно, глушат двигатель и проверяют наличие ошибок систем автомобиля с помощью компьютерной диагностики. Если новые ошибки отсутствуют, переходят к программированию систем охранной сигнализации в соответствии с таблицами, приведенными в руководствах по установке и обслуживанию.

Преимущества самостоятельной установки охранного комплекса

Самостоятельная установка сигнализации имеет ряд преимуществ:

• стоимость установки существенно уменьшается, в основном, составляет стоимость расходников (провода, термоусадка, крепеж);
• при самостоятельной установке можно осуществить нестандартные методы блокирования двигателя, что значительно усложнит проблему угона автомобиля;
• ремонт и обслуживание самостоятельно установленной сигнализации не составит труда.

Устал платить за штрафы? Выход есть! Забудьте о штрафах с камер! Абсолютно легальная новинка – Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать подробности

Автосигнализация StarLine A93 (СтарЛайн А93) с установкой в сертифицированном центре. Доп-Центр

StarLine A93 цена: 8 850 руб.

Цена с установкой: 14 350 руб

Инструкция по эксплуатации

Все варианты данной модели, цены с установкой

StarLine A93
14 350 руб.
StarLine A93 2CAN+LIN
15 200 руб.

StarLine A93+GSM
20 450 руб.
StarLine A93 2CAN+LIN+GSM
20 650 руб.

StarLine A93+GSM+GPS
24 000 руб.
StarLine A93 2CAN+LIN+GSM+GPS
24 200 руб.

Описание сигнализации

СтарЛайн А93 — новинка от компании УльтраСтар, построена по технологии модульной архитектуры, которая используется в старших моделях.
Автосигнализация укомплектована силовым модулем для подключения автоматического и дистанционного запуска двигателя, что позволит заблаговременно прогреть двигатель и салон автомобиля зимой и остудить летом.
StarLine A93 подключается аналоговым способом и имеет не такой богатый набор функций, как версия с поддержкой CAN и LIN шин.

Защищенность и охрана

Диалоговый способ авторизации с индивидуальными ключами шифрования, длиной 128 бит, делает невозможным интеллектуальный взлом кодграбберами.
Узкополосный 128-канальный трансивер отлично справляется с радиопомехами в мегаполисах, обеспечивая дальность управления до 500 метров, а оповещения до 2 км.

StarLine A93 оборудована встроенным 3D-акселерометром, который реагирует на удар, перемещение, поддомкрачивание или эвакуацию. При этом настройка чувствительности всех датчиков доступна с брелка сигнализации.

Дистанционный и автоматический запуск двигателя

Дистанционный запуск осуществляется по команде с брелка или с телефона (GSM-версия). При успешном выполнении команды, на брелке появится индикация работающего двигателя и оставшееся время работы. Как правило, время прогрева, настраивается на 20 мин., но при необходимости, в любой момент, его можно продлить.
Режимы автоматического запуска:

• по будильнику (в заданное время)
• периодический (через заданный промежуток от 2 до 24 часов, с шагом 2 часа)
• по температуре (при регистрации датчиком температуры ниже установленного значения от -3°С до -27°С, с шагом 3°С)

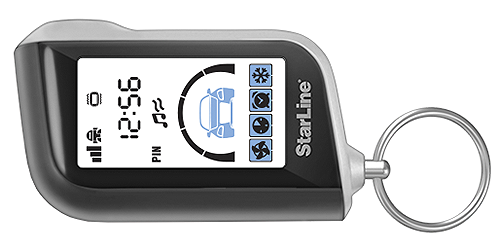

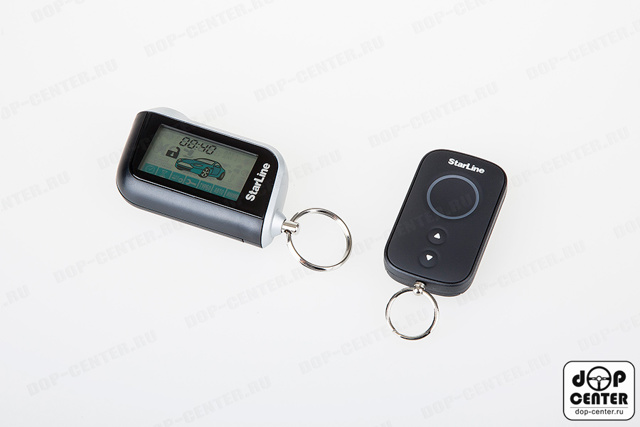

Брелки. Индикация и управление

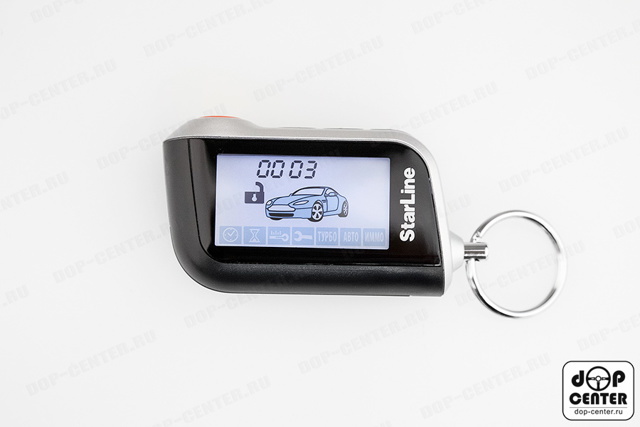

Новый ударопрочный брелок получил свежий дизайн и приятную белую подсветку ЖК-дисплея. Помимо отображения информации о статусе охраны, состоянии замком, активных функциях, напряжении АКБ и т.д., с его помощью можно настроить режимы охраны, параметры автозапуска и чувствительность акселерометра.

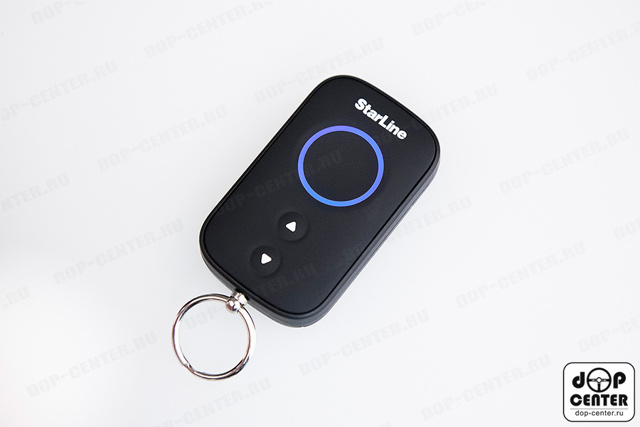

Дополнительный брелок, без дисплея, равен по криптостойкости основному. Для передачи команд управления в обоих брелках используется диалоговый алгоритм шифрования, исключающий интеллектуальный электронный взлом.

Модульная архитектура и её возможности

Модульная архитектура центрального блока позволяет установить CAN-модуль, который позволит подключиться к цифровым шинам всех современных автомобилей по CAN протоколу, а также по LIN, что актуально для установки в отечественные автомобили: LADA Granta, Kalina, Kalina ll, Priora. Помимо стандартных функций чтения и управления, модуль позволяет реализовать режим Slave, а на некоторых автомобилях, функции комфорта, такие как складывание зеркал, закрытие стекол и люка.

Возможно установить и GSM — модуль, без дополнительных проводных соединений. Это даст возможность контролировать состояние автомобиля и управлять всем функционалом системы, без ограничения расстояния. Управление возможно несколькими способами:

• обычным звонком на номер СИМ-карты, установленной в сигнализации и вводом команд в тоновом режиме
• с помощью удобного мобильного приложения
• с помощью специального интернет сервиса

Установка GPS/Glonass модуля даст возможность отслеживать все перемещения автомобиля, формировать отчеты за определенный период о маршруте, пробеге, превышении скорости, выезд из геозоны и т.д..

Характеристики сигнализации

ДИАЛОГОВАЯ ЗАЩИТА
Диалоговый код управления StarLine c индивидуальными ключами шифрования 128 бит гарантирует надежную защиту от всех известных кодграбберов.

ЗАЩИТА ОТ РАДИОПОМЕХ
StarLine уверенно работает в условиях экстремальных городских радиопомех, благодаря уникальному 128-канальному трансиверу.

SUPER SLAVE (ОПЦИЯ)
Управление охраной автомобиля штатным брелком с надежной дополнительной диалоговой авторизацией любым из двух брелков StarLine. Опция доступна при интеграции 2CAN+LIN интерфейса

РАСШИРЕННЫЙ ДИАПАЗОН ТЕМПЕРАТУР
StarLine уверенно работает в суровых климатических условиях при температуре от минус 50 до плюс 85 °С благодаря высококачественным комплектующим.

АВТОРИЗАЦИЯ ПО PIN-КОДУ (ОПЦИЯ)
Дополнительная авторизация надежно защищает автомобиль от угона, усиливая охранные функции штатной сигнализации. Поездка возможна только после ввода индивидуального PIN-кода при помощи штатных кнопок автомобиля. Опция доступна при интеграции 2CAN+LIN интерфейса.

РЕКОРДНАЯ ЭНЕРГОЭКОНОМИЧНОСТЬ
StarLine гарантирует сохранность достаточного заряда аккумулятора до 60 дней в режиме охраны благодаря использованию запатентованных технологий и программных решений.

КОНТРОЛЬ КАНАЛА СВЯЗИ
Автоматический контроль канала связи обеспечивает проверку нахождения брелка в зоне действия приемопередатчика автосигнализации.

3D ДАТЧИК УДАРА И НАКЛОНА
Интегрированный цифровой датчик удара и наклона с дистанционной настройкой регистрирует поддомкрачивание и эвакуацию автомобиля.

УМНЫЙ БЕСКЛЮЧЕВОЙ ОБХОД (ОПЦИЯ)
StarLine iKey позволяет реализовать бесключевой обход штатного иммобилайзера в автомобилях, оборудованных охранными комплексами StarLine. Опция доступна при интеграции 2CAN+LIN интерфейса.

НЕВИДИМАЯ БЛОКИРОВКА (ОПЦИЯ)
iCAN гарантирует надежную защиту благодаря уникальной запатентованной технологии скрытой блокировки двигателя по штатным цифровым шинам автомобиля. Опция доступна при интеграции 2CAN+LIN интерфейса.

ТЕЛЕМАТИКА (ОПЦИЯ)
Интеграция опциональных GSM-GPRS, GPS-ГЛОНАСС телематических интерфейсов позволяет дистанционно управлять охраной вашего автомобиля и осуществлять мониторинг.

УПРАВЛЕНИЕ С ТЕЛЕФОНА (ОПЦИЯ)
Интеграция опционального GSM-интерфейса позволяет управлять охранными и сервисными функциями, получать оповещения о статусе охраны на ваш мобильный телефон.

БЕСПЛАТНЫЙ МОНИТОРИНГ (ОПЦИЯ)
С помощью простого и удобного мониторинга www.starline-online.ru вы сможете с точностью до нескольких метров узнать местонахождение своего автомобиля. Опция доступна при подключении GPS-ГЛОНАСС-Мастер и наличии опционального GSM-интерфейса.

АВТОЗАПУСК
Интеллектуальный автозапуск позволяет осуществлять дистанционный и автоматический запуск двигателя по температуре, в заданное время или периодически.

2CAN+LIN (ОПЦИЯ)
Интеграция опционального 2CAN+LIN интерфейса обеспечивает быструю, удобную и безопасную установку охранного оборудования StarLine на современные автомобили, оснащенные шинами CAN или LIN

ГИБКИЕ СЕРВИСНЫЕ КАНАЛЫ
Программируемые параметры управления аварийной световой сигнализацией, складыванием зеркал, настройкой сидений под владельца и многое другое.

УДАРОПРОЧНЫЙ БРЕЛОК
Брелок StarLine имеет инновационную, ударопрочную конструкцию, эргономичный дизайн и внутреннюю защищенную антенну.

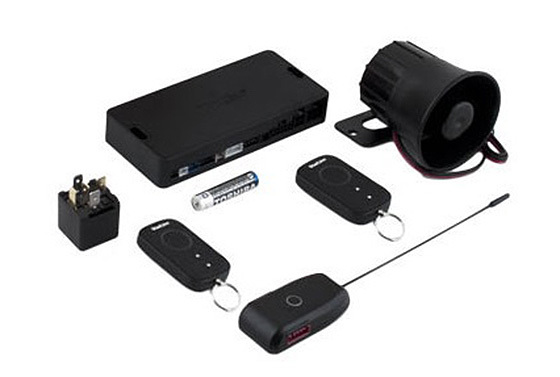

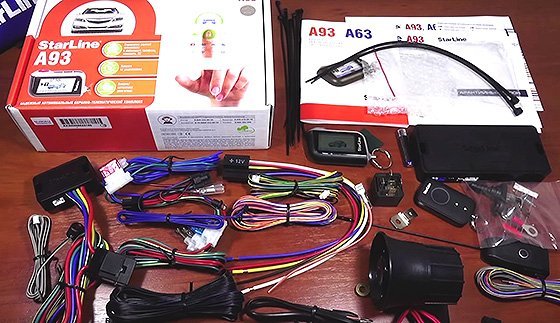

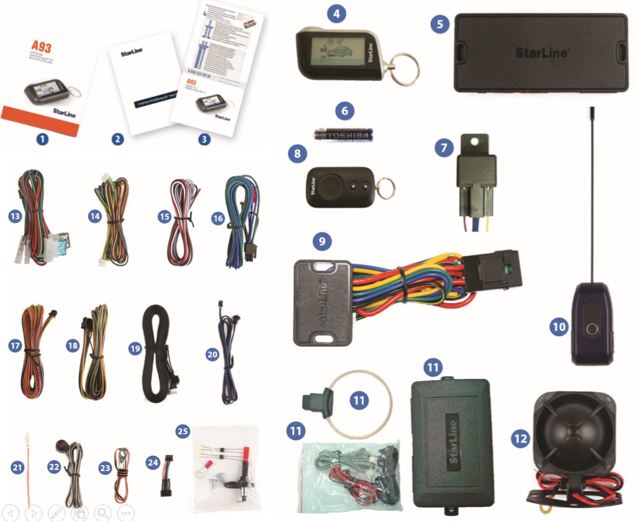

Комплектация:

• центральный блок сигнализации;
• 1 брелок с двусторонней связью с ЖКИ;
• 1 брелок с двусторонней связью без ЖКИ;
• приемопередатчик;
• кнопка капота;
• светодиод;
• сервисная кнопка;
• комплект проводов;
• датчик температуры двигателя;
• инструкция по установке;
• инструкция по эксплуатации;
• памятка пользователя;
• реле блокировки с колодкой.

Технические характеристики:

• Несущая частота радиосигналов управления от 433,05 до 434,79 МГц;
• Количество радиоканалов управления 128;
• Максимальный радиус действия основного брелока при передаче команд управления
• 800 м;
• Максимальный радиус действия основного брелока при приеме сигналов оповещения
• 2000 м;
• Максимальный радиус действия дополнительного брелка 15 м;
• Тип датчика удара/наклона интегральный трехосевой акселерометр;
• Рабочая температура от -50 до +850С;
• Напряжение питания постоянного тока 9 — 18 В;
• Ток, потребляемый сигнализацией в режиме охраны не более 26 мА.

Другие автосигнализации с автозапуском StarLine

Сигнализация StarLine A93 и варианты комплектаций

От выбора типа автомобильной сигнализации напрямую зависит его безопасность на предмет угона и разукомплектации транспортного средства. Современные охранные системы обеспечивают надежную защиту авто.

В выборе конкретной модели большинство автовладельцев руководствуется комплексом параметров:

• высокой степенью защиты от взлома;
• надежностью сигнализации;
• возможностью модернизации и выбора оптимальной для своего автомобиля конфигурации охранной системы;
• наличием оптимального набора функциональных возможностей и опций;
• простоты в установке, обслуживании и программировании устройства;
• соотношением цена/качество;
• репутацией производителя.

Комплексная характеристика автосигнализации Starline A93 свидетельствует о соответствии этой модели основным запросам потребителя.

Общая характеристика и комплектации сигнализации СтарЛайн А93

Охранный автомобильный комплекс Starline A93 разработан российским научно-производственным объединением «СтарЛайн», который с 1988 года входит в международную компанию «УльтраСтар».
В соответствии с международными стандартами УльтраСтар реализовала более 30 бизнес-проектов.
Все подразделения «СтарЛайн» прошли сертификацию в «НИЦ КД» по ГОСТ ISO 9001:2011  и в TÜV Rheinland  по ISO 9001:2008 .
Видео — производство НПО СтарЛайн:

Сигнализация СтарЛайн А93 пришла на смену охранного комплекса Starline А91 в 2014 году. Она произведена на современной платформе 4-го поколения.

Основные преимущества автосигнализации Starline:

• встроенные силовые реле световых сигналов и центрального замка;
• повышенная ударопрочность ЖК-брелока, эргономичный дизайн;
• модульная система для модификации функциональных возможностей (GSM, GPS, 2CAN, LIN);
• дистанционно-регулируемый «умный» 3D датчик наклона/удара, реагирующий на медленный наклон (поддомкрачивание);
• интеллектуальный автозапуск;
• наличие функций самодиагностики, контроля качества канала связи;
• PIN-code авторизация;
• многоуровневое программирование функциональных возможностей.

Сигнализация Старлайн А93 комплектуется в различных модификациях. Рассмотрим основные из них.

Eco

Данная версия является наиболее бюджетной. В нее включен базовый функциональный набор, который обеспечивает полноценную охранную защиту автомобиля:

• сверхэкономичный режим потребления тока;
• высокая степень помехозащищенности;
• самодиагностика;
• «умный» датчик удара/наклона;
• контроль канала приемопередачи;
• 128-битный шифровальный защитный код;
• расширенный рабочий температурный диапазон.

Данная комплектация предусматривает возможность автозапуска по времени, температуре. Имеются регулировки громкости сирены, чувствительности, режим «бесшумный».
Видео — обзор сигнализации с автозапуском Старлайн А93 ECO:
В случае необходимости возможна интеграция дополнительных модулей:

• GSM;
• бесключевого доступа;
• CAN+LIN (2CAN+2LIN) блоков.

GSM

В телематической комплектации открывается доступ к следующим функциям:

• мониторинг местоположения автомобиля;
• контроль автомобиля по GSM-каналу связи;
• гибкое дистанционное сервисное управление.

Базовая GSM-комплектация включает функции:

• авторизация по PIN-code;
• SUPER SLAVE;
• бесключевой доступ;
• интеллектуальный автозапуск.

Есть у данной версии и недостаток: отсутствие технической возможности установки модуля, поддерживающего более пожилые авто, CAN+LIN. В таких авто нельзя активировать бесключевой доступ.

CAN+LIN

В этой комплектации сигнализации СтарЛайн А93 не предусмотрены GSM/GPS блоки, но их можно установить дополнительно. Перед приобретением данной версии необходимо проверить технические возможности автомобиля (особенно до 2005 года выпуска) на возможность подключения по соответствующим шинам. Лучше это сделать на официальном сайте.
В базовый функциональный набор этой комплектации входят:

• 128-битное шифрование;
• самодиагностика;
• PIN-code авторизация;
• 3D-датчики;
• SUPER SLAVE;
• бесключевой доступ;
• автозапуск.

2CAN+2LIN

Данная комплектация предназначена для установки на автомобили, производимые с 2010 года. В любом случае, лучше проверить на официальном сайте соответствие сигнализации вашему автомобилю. Возможно, нет необходимости установки более продвинутой версии. Аналогично предыдущей комплектации не включает GPS/GSM блоки, их придется покупать отдельно.
Основные технические и функциональные возможности аналогичны комплекту CAN+LIN.

2CAN+2LIN GSM ECO SLAVE

Супер комплектация сигнализации СтарЛайн А93 2CAN+2LIN GSM ECO SLAVE включает максимальный набор всех функциональных возможностей, опций, мобильной поддержки:

• брелок;
• метка бесконтактная;
• поддержка мобильного приложения;
• личный кабинет на сайте;
• управление со штатного ключа автомобиля;
• обратная связь на смартфон;
• блокировка;
• диалоговый код;
• 3D интеллектуальные датчики удара/наклона;
• управление автозапуском, включая предварительный подогрев двигателя и турботаймер;
• увеличенная дальность действия (2000 метров);
• контроль температуры двигателя;
• высокая помехозащищенность, 128-канальный приемопередающий тракт;
• датчик температуры в салоне;
• самодиагностика и др.

В качестве недостатков можно отметить отсутствие ГЛОНАСС-модуля, но его можно приобрести отдельно.

Цена

Стоимость максимальной комплектации составляет порядка 13.000 рублей. Установка обойдется еще приблизительно в половину стоимости комплекта. Таким образом, цена такого комплекта сигнализации СтарЛайн А93 с установкой ориентировочно около 20.000 рублей.

Преимущества и недостатки

К числу первоочередных конкурентов в своем классе автомобильных сигнализаций относится охранный комплекс Pandora. Если сравнивать эти два комплекса, можно отметить:

• стоимость Пандоры без GPS/GSM с аналогичным Starline A93 функционалом  приблизительно соответствует  2CAN+2LIN GSM ECO SLAVE комплектации с телематикой GSM/GPS;
• в базовую комплектацию СтарЛайн А93 уже входит мощная антенна, в Pandora необходимо ее приобретать отдельно;
• опыт эксплуатации Starline A93 показывает, что она более стабильно работает при перепадах напряжения бортовой сети автомобиля (свойственно для суровых зимних российских условий).

Сигнализация А93 не догоняет Пандору по следующим параметрам:

• постоянному мониторингу авто;
• помехозащищенности;
• максимальному расстоянию управления.

Потребители к недостаткам Starline A93 относят:

• короткие монтажные проводники в комплекте;
• утолщенный корпус (за счет внутренних силовых реле);
• недостаточно качественный материал корпуса (могут треснуть защелки);
• в городских условиях резко снижается заявленный радиус действия.

Можно предположить, что единичные отзывы на откровенный брак являются, скорее, следствием наличия фальсификата на российском рынке.

Тем, кому известна распиновка ОБД2-разъема, легче подключать устройства для диагностики автомобиля.
Где можно посмотреть штраф ГИБДД по номеру постановления.
Схема подключения розетки фаркопа https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/sxema-podklyucheniya-rozetki-farkopa.html по цветам.
Видео — обзор сигнализации СтарЛайн А93 с дополнительно установленным GSM модулем, цифровым реле StarLine R4 и бесключевым обходчиком иммобилайзера StarLine F1:
Может заинтересовать:

Характеристики сигнализации Старлайн А93 для авто

Противоугонная система Старлайн А93 имеет в своей линейке несколько видов моделей, основные характеристики и комплектации которых преимущественно одинаковые. Версии сигнализации различаются между собой дополнительными функциями и возможностями.

Рассмотрим характеристики, которыми обладают все модели противоугонной системы, относящиеся к линейке А93:

Устройство обеспечивает защиту на трех стадиях. Сначала идет пароль, затем иммобилайзер, после чего машину открывает штатная система.

Система включает в себя контроллеры, обладающие функцией удаленной регулировки. Если машину попытаются приподнять на эвакуаторе или домкратом, сигнализация зафиксирует попытку кражи и сработает сирена.

Наличие опции дистанционного включения мотора — «умного» запуска в указанное время либо по команде с брелка. Автозапуск силового агрегата может осуществляться при снижении температуры до определенного порога, по таймеру, будильнику или через установленный временной промежуток.

Если машина оборудована КАН и ЛИН линиями, то процедура монтажа сигнализации не займет много времени. Благодаря их присутствию автовладельцу не придется врезать устройство в электроцепи автомобиля, что делает охранный комплекс еще более надежным. Наличие вышеуказанных шин способствует снижению числа «торможений».

Пульт противоугонной установки изготовлен из прочной пластмассы. Он выдерживает механические воздействия и не трескается.

Наличие дополнительных каналов позволяет настроить световую сигнализацию машины, срабатывание устройства складывания боковых зеркал и т. д.

Радиус действия «сигналки» может составить до двух километров.

Об особенностях использования и настройки сигнализации А93 на примере автомобиля Киа Сид можно узнать из ролика, снятого Андреем Поповым.

Комплектации и версии сигнализации

Независимо от модели, комплектация сигнализации будет следующей:

• управляющий модуль, использующийся для обработки, приема и передачи импульсов;
• инструкция по настройке и эксплуатации;
• комплект проводов для подключения с коннекторами и разъемами;
• датчики удара и наклона;
• контроллер наклона;
• брелок для управления, оснащенный жидкокристаллическим дисплеем;
• антенный адаптер со светодиодным индикатором;
• гарантийный талон;
• сирена.

Основное отличие в комплектациях сигнализаций, относящихся к разным сегментам рынка, заключается в количестве датчиков удара и наклона.

Eco

Версия Эко считается одной из самых доступных в плане стоимости. Эта модель сигнализации имеет стандартные функции, направленные на обеспечение безопасности автомобиля.
Речь идет о:

• коде защиты, обладающим индивидуальными ключами шифрования;
• повышенном уровне энергоэкономичности;
• устойчивом импульсе независимо от условий, речь идет о защите от помех;
• контроле канала связи и самодиагностики.

В модели используются сервисные каналы настройки и обслуживания противоугонной системы. Владелец машины самостоятельно настраивает чувствительность контроллеров, громкость сирены и другие функции.
Подробный обзор модели приведен в ролике, снятом каналом Avtoteatr 74.
Существует возможность интеграции модулей, среди которых:

• устройство доступа в автомобиль без ключа, все зависит от конкретной машины и модуля, оборудованного КАН-шиной;
• GSM-блок;
• модуль CAN+LIN либо 2CAN+2LIN, если автомобиль их поддерживает.

Благодаря установке этих модулей противоугонная система может получить дополнительные функции, среди которых возможность авторизации по персональному паролю, а также «невидимая» блокировка.
Основным минусом этой версии сигнализации является отсутствие продвинутых охранных опций и функций мониторинга.

GSM

Эта комплектация более усовершенствованная, по умолчанию в ней реализованы такие опции:

• помехозащищенность;
• диалоговая защита кода;
• возможность работы в обширном температурном диапазоне;
• устойчивость управляющего модуля и других элементов системы к скачкам напряжения в бортовой сети;
• опция контроля канала связи и самодиагностики;
• использование специальных разъемов для осуществления сервисного обслуживания.

Полное описание этой модели можно увидеть в ролике, снятом каналом Gizma.
Помимо этого, в сигнализации имеются такие функции:

• Super Slave — опция, позволяющая управлять системой не только посредством пульта, но и другого устройства, к примеру, смартфона;
• возможность авторизации по ПИН-коду;
• опция невидимой блокировки.

Данная модель обладает телематическим защитным комплексом, включающим в себя:

• опцию мониторинга состояния и определения координат машины по каналам GPRS и GSM;
• функцию управления состоянием транспортного средства по этим же каналам;
• использование гибких каналов связи для обслуживания и настройки противоугонной системы.

Пользователь Андрей Замковой рассказал об особенностях работы приложения для этой модели противоугонных систем.

CAN+LIN

В данной версии не используются продвинутые мониторинговые опции на дальнем расстоянии. Но при необходимости от этого недостатка можно избавиться путем добавления в бортовую сеть дополнительных блоков.
Эти модели противоугонных систем не предназначены для установки на старые виды машин. Если произвести монтаж «сигналки» на такое авто, то часть функций будет недоступна для автовладельца из-за отсутствия необходимых разъемов.
Касательно совместимости рекомендуем проконсультироваться с продавцом или посетить официальный сайт Старлайн.
Модель CAN+LIN обладает такими особенностями:

• код защиты с индивидуальным ключом шифрования;
• помехозащищенный канал;
• повышенный уровень энергоэкономичности;
• возможность контроля канала связи;
• опция самодиагностики, позволяющая определить нерабочие зоны и отдельные компоненты противоугонной установки;
• сигнализация стабильно функционирует в любых погодных условиях, даже самых жестких.

Отдельно следует выделить такие опции сигнализации Canlin:

• Super Slave, благодаря опции автовладелец может управлять машиной с помощью стороннего, заранее настроенного девайса;
• функция авторизации по персональному паролю;
• опция скрытой блокировки автомобиля;
• наличие бесключевого доступа.

2CAN+2LIN

Модель 2CAN+2LIN имеет сходства с вышеописанной сигнализацией по наличию модулей управления. В базовом варианте эта противоугонная система не содержит продвинутых опций мониторинга машины на дальнем расстоянии.
При необходимости можно дополнительно поставить модули GPS и GSM, это позволит исправить недостаток. Комплектация 2CAN+2LIN может использоваться для установки на транспортные средства 2010-2016 года выпуска.
Речь идет о машинах, реализующихся в России и странах ближнего зарубежья.
Канал Гаражный Любитель в видео показал процесс распаковки этой модели «сигналки».
Основные опции сигнализации 2КАН+2ЛИН:

• защита диалогом от перехвата сигналов;
• помехозащищенность;
• обширный температурный диапазон работы;
• возможность стабильного функционирования при скачках напряжения в электросети машины;
• возможность самодиагностики;
• функция мониторинга канала связи.

Эта модель обладает такими же функциями, как и сигнализация КАН+ЛИН. Принципиальных различий между этими версиями почти нет, все они заключаются в совместимости с разными моделями машин.
Более усовершенствованный вариант оптимально подойдет для тех, кому требуется качественная защита, а функции мониторинга не имеют значения.
Использование современных технологий при производстве позволяет предотвратить возможность перехвата сигнала.

2CAN+2LIN GSM ECO SLAVE

Эта версия противоугонной установки считается одной из самых продвинутых среди модельного ряда.
Сигнализация представляет собой полноценный охранный комплекс, имеющий множество функций и обеспечивающий качественную защиту благодаря используемым системам мониторинга на расстоянии.
Одной из основных особенностей является наличие криптостойкого диалогового кода. Противоугонная система может ставиться на машины, выпущенные в период с 2010 по 2016 год и продающиеся в РФ и странах СНГ.
В системе реализована диалоговая защита, а также опция помехозащищенности.

Сигнализация может работать в более расширенных температурных диапазонах, а скачки напряжения в бортовой сети никак не повлияют на ее функциональность.

Противоугонная установка имеет те же функции и комплектацию, что и две вышеописанные модели. Единственное отличие заключается в максимальном наборе опций, которые требуются для защиты машины.
При использовании 2CAN+2LIN GSM ECO SLAVE автовладельцу не надо дополнительно покупать блоки для использования функций GSM и GPS.

Фотогалерея

Фото устройств разных моделей приведены ниже.

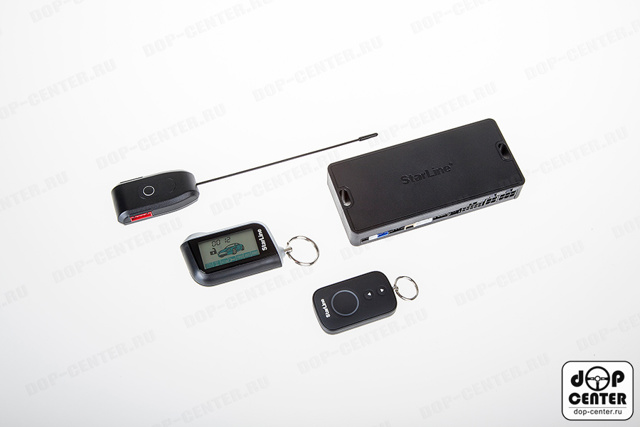

Модель Эко линейки А93

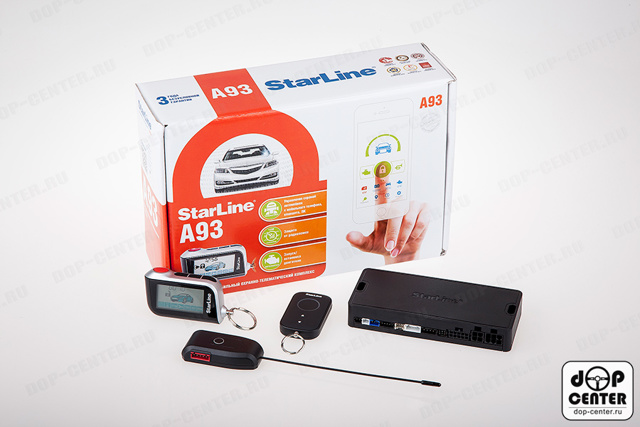

Сигнализация Starline A93 GSM

Упаковка системы CAN+LIN

Модель 2CAN+2LIN

Плюсы и минусы в сравнении с А91

Модель Старлайн A93 Dialog — последователь поколения А91. Последняя сегодня считается морально устаревшей, больше не производится и не поставляется на рынок. Ее функциональность значительно слабее, чем в модели А93.
В противоугонной системе А91 отсутствует следующее:

• авторизация водителя по ПИН-коду;
• опция контроля канала связи;
• возможность проведения сигнализацией самодиагностики для определения нерабочих зон и устройств;
• в комплектации «сигналки» А91 отсутствуют «умные» контроллеры наклона и удара.

Согласно отзывам, в модели А91 нет опции бесключевого доступа, установка дополнительных блоков не позволит решить эту проблему. Также отсутствует функция скрытой защиты по шинам.
Это позволяет преступнику быстрее найти управляющий модуль сигнализации и взломать ее, отключив от питания и обесточив сирену.
Хотя модель А91 обладает криптоустойчивостью, что делает ее достаточно надежной, но в A93 есть опции, обеспечивающие более комфортное управление.
 Загрузка …

Скачать бесплатно инструкции в формате PDF

Смотреть и читать сервисные руководства для установки и настройки систем Старлайн в режиме онлайн можно по ссылкам:

Руководства на русском языке по эксплуатации и установке сигнализации

Инструкция по эксплуатации

Инструкция по установке

Видео «Обзор функций и проверка работы сигнализации А93»

Пользователь ORJEUNESSE в своем видео рассказал об основных функциях и особенностях противоугонной установки Starline А93.

Главная страница Старлайн А93

Содержание:

Общее описание сигнализации

Автосигнализация StarLine A93 с обратной связью и умным автозапуском двигателя. Есть защита диалоговым кодом управления с ключами 128 битного шифрования, оберегающим от перехвата радиосигнала кодграбберами. Автосигнализация отлично работает условиях городских радиопомех.
StarLine A93 комплектуется ударопрочным брелоком с внутренней защищённой антенной. На встроенном цветном ЖК-дисплее отображаются показания часов, таймера, температуры салона автомобиля и уровень заряда используемого элемента питания типа «ААА». Обеспечивается работоспособность в диапазоне температур от -50 до +85 °С. Дальность связи гарантируется на расстоянии до 2000 метров.
Тут можно посмотреть, либо скачать инструкции

Характеристики сигнализации

Охранные функции STARLINE A93

• Диалоговая защитаналичие удобного диалогового 128-битного кода управления, через который не сможет пробиться ни один из известных кодграбберов (устройства, позволяющие считывать код системы);
• Защита от радиопомехStarLine уверенно работает в условиях экстремальных городских радиопомех
• SUPER SLAVE (опция)Управление охраной автомобиля штатным брелком с надежной дополнительной диалоговой авторизацией дополнительным брелком StarLine. Опция доступна при интеграции 2CAN или CAN+LIN интерфейса
• Расширенный диапазон температурРаботает при температуре от минус 50 до плюс 85 °С
• Рекордная энерго экономичностьДержит заряд аккумулятора до 60 дней в режиме охраны
• Контроль канала связиПостоянный контроль канала связи проверяет нахождения брелка в зоне действия сигнализации
• Авторизация по PIN-коду (опция)Дополнительная авторизация путем ввода индивидуального PIN-кода . Опция доступна при интеграции 2CAN или CAN+LIN интерфейса
• 3D датчик удара и наклона сработает при поддомкрачивание и эвакуацию автомобиля

• Телематика (опция)Дистанционное управдение охраной автомобиля, при интеграции опциональных GSM-GPRS, GPS-ГЛОНАСС т
• Управление с телефонаGSM-интерфейс позволяет управлять , получать оповещения на ваш телефон
• Бесплатный мониторинг (опция) При подключении StarLine GPS-ГЛОНАСС-Мастер вы сможете с точностью до нескольких метров узнать местонахождение своего автомобиля
• АвтозапускИнтеллектуальный автозапуск позволяет запустить двигатель по температуре, в заданное время или периодически
• 2CAN (опция) Интеграция 2CAN интерфейса обеспечивает, установку сигнализации на автомобили, оснащенные несколькими цифровыми шинами CAN
• CAN+LIN (опция)Интеграция CAN+LIN интерфейса обеспечивает быструю установку на автомобили, оснащенные шинами CAN, LIN, такие, как: Lada Kalina, Lada Kalina II, Lada Priora и Lada Granta
• Гибкие сервисные каналыМожно запрограммировать: аварийную сигнализацию, складывание зеркал, настройку сидений под владельца и многое другое
• Ударопрочный брелок с защищенной антенной

Технические характеристики

Основной отличительной чертой этой сигнализации среди прочих в этой же ценовой категории можно отметить

• Три стадии защиты. Сначала идет пароль, затем иммобилайзер, потом штатная система
• Умный старт двигателя, по времени температуры, таймеру, будильнику или через временной промежуток
• Радиус действия брелка достигает двух километров
• Быстрая установка, без вмешательства в систему автомобиля
• Функцией удаленной регулировки

Комплектация поставки сигнализации Starline A93

Комплект поставки Starline a93

Краткая инструкция по эксплуатации;

Гарантийный талон;

Памятка;

Основной брелок управления с обратной связью и ЖК дисплеем;

Центральный процессорный блок;

Элемент питания основного брелка (ААА);

Дополнительное реле вместе с колодкой;

Дополнительный брелок;

Силовой модуль;

Модуль обхода штатного иммобилайзера*;сирена*; — силовой кабель питания и управления световыми сигналами;

Модуль приемопередатчика (трансивер)

Кабель подключения силового модуля и датчика температуры двигателя к блоку автосигнализации;

Кабель подключения 2CAN интерфейса;

Кабель центрального замка с 6-контактным разъемом;

Кабель с 6-контактным разъемом для подключения входов автосигнализации;

Основной кабель с 10-контактным разъемом;

Кабель подключения приемопередатчика;

Светодиод индикации состояния сигнализации;

Провод для подключения концевого выключателя капота;

Сервисная кнопка;

Датчик температуры двигателя;

Переходник для подключения дополнительных датчиков;

Концевой выключатель капота, 2 самореза, клемма для подключения массы, диоды 1N4007
