Порядок затяжки головки блока цилиндров ваз 2106: пошаговая инструкция с фото

Порядок затяжки болтов головки блока цилиндров ваз 2106

ГлавнаяВаз 2110Порядок затяжки болтов головки блока цилиндров ваз 2106

1. Вымытый и очищенный блок цилиндров установите на стенде и заверните отсутствующие шпильки.

2. Вымытый и очищенный блок цилиндров установите на стенде и заверните отсутствующие шпильки.

3. Уложите в гнездо среднего подшипника и в его крышку вкладыши без выточки на внутренней поверхности, а в остальные гнезда и соответствующие крышки – вкладыши с выточкой (с 1987 г. нижние вкладыши коренных подшипников устанавливаются без выточки на внутренней поверхности).

ПредупреждениеЦилиндры двигателя, а также поршни и сальники, вкладыши подшипников и упорные полукольца коленчатого вала перед установкой смажьте моторным маслом.

4. Уложите в коренные подшипники коленчатый вал и вставьте в гнезда задней опоры два упорных полукольца, подобранные по толщине согласно указаниям подраздела 3.10.6.

5. Установите крышки коренных подшипников в соответствии с метками (см. рис. Метки на крышках коренных подшипников и условный номер блока цилиндров).

ПредупреждениеКрышки коренных подшипников устанавливайте в прежний блок. Для этого блок цилиндров и принадлежащие ему крышки помечены одинаковым условным номером (см. рис. Метки на крышках коренных подшипников и условный номер блока цилиндров и рис. Маркировка размерной группы цилиндров на блоке и условного номера блока цилиндров). Упорные полукольца устанавливайте выемками к упорным поверхностям коленчатого вала, причем с передней стороны задней опоры ставьте сталеалюминиевое полукольцо, а с задней стороны – металлокерамическое (желтого цвета).

6. Наденьте на фланец коленчатого вала прокладку держателя сальника, а в гнезда держателя вложите болты крепления передней крышки картера сцепления. Наденьте держатель с сальником на оправку 41.7853.4011 и, передвинув его с оправки на фланец коленчатого вала, прикрепите к блоку цилиндров (cтрелками указаны выступы для центрирования держателя относительно фланца коленчатого вала).

7. Установите по двум центрирующим втулкам переднюю крышку 6 (см. рис. Снятие маховика) картера сцепления.

8. Установите маховик на коленчатый вал так, чтобы метка (конусообразная лунка) около обода находилась против оси шатунной шейки четвертого цилиндра, заблокируйте фиксатором А.60330/R маховик и прикрепите его болтами к фланцу коленчатого вала.

9. С помощью втулки из набора А.60604 вставьте в цилиндры поршни с шатунами. В наборе имеются втулки номинального и ремонтных размеров поршней. Поэтому необходимо подобрать втулку, пригодную для данного размера устанавливаемого поршня. Можно применять также регулируемую втулку 67.7854.9517.

ПредупреждениеОтверстие для пальца на поршне смещено на 2 мм, поэтому при установке поршней в цилиндры метка «П» на поршнях должна быть обращена к передней части двигателя.

10. Установите вкладыши в шатуны и крышки шатунов. Соедините шатуны с шейками коленчатого вала, установите крышки и затяните шатунные болты.

11. Установите на коленчатый вал звездочку. Установите валик привода масляного насоса и закрепите упорным фланцем.

12. Установите по двум центрирующим втулкам на блоке головку цилиндров с прокладкой, с выпускным коллекто-ром и впускным трубопроводом.

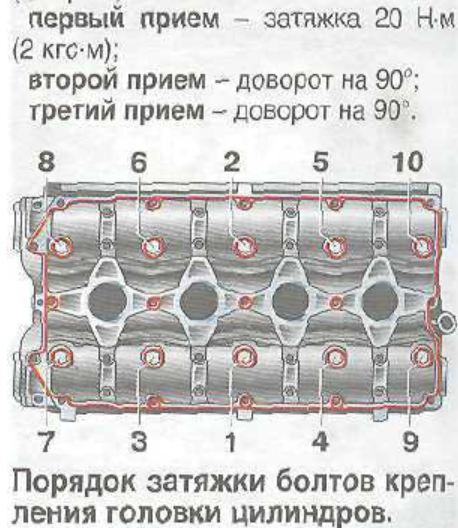

13. Затяните в определенной последовательности (см. рис. Порядок затягивания болтов головки цилиндров) в два приема болты крепления:      – предварительно моментом 33,3– 41,16 Н·м (3,4–4,2 кгс·м) болты 1–10;      – окончательно моментом 95,94–118,38 Н·м (9,79–12,08 кгс·м) болты 1–10 и моментом 31,36–39,1 Н·м (3,2–3,99 кгс·м) болт 11.

14. Поверните маховик так, чтобы метка на звездочке коленчатого вала совпала с меткой на блоке цилиндров (cм. рис. Проверка совпадения установочной метки на звездочке коленчатого вала с меткой на блоке цилиндров).

15. Установите звездочку на распределительный вал, собранный с корпусом подшипников, и поверните вал так, чтобы метка 1 на звездочке находилась против метки 2 на корпусе подшипников (см. рис. Проверка совпадения установочной метки на звездочке распределительного вала с меткой на корпусе подшипников).

16. Снимите звездочку и, не изменяя положения вала, установите корпус подшипников на головку цилиндров и закрепите, затягивая гайки в определенной последовательности (см. рис. Порядок затягивания гаек корпуса подшипников распределительного вала).

17. Установите на головке цилиндров успокоитель цепи.

18. Установите цепь привода распределительного вала:      – наденьте цепь на звездочку распределительного вала и введите в полость привода, устанавливая звездочку так, чтобы метка на ней совпала с меткой на корпусе подшипников (см. рис. Проверка совпадения установочной метки на звездочке распределительного вала с меткой на корпусе подшипников). Болт звездочки не затягивайте до упора;      – установите звездочку на валик привода масляного насоса, также не затягивая окончательно болт крепления;      – установите башмак натяжителя цепи и натяжитель, не затягивая колпачковую гайку, чтобы пружина натяжителя могла прижать башмак; заверните в блок цилиндров ограничительный палец цепи;      – поверните коленчатый вал на два оборота в направлении вращения, чтобы обеспечить нужное натяжение цепи; проверьте совпадение меток на звездочках с метками на блоке цилиндров (cм. рис. Проверка совпадения установочной метки на звездочке коленчатого вала с меткой на блоке цилиндров) и на корпусе подшипников (см. рис. Проверка совпадения установочной метки на звездочке распределительного вала с меткой на корпусе подшипников).;      – если метки совпадают, то, заблокировав маховик фиксатором А.60330/R (см. рис. Снятие маховика), окончательно затяните болты звездочек, колпачковую гайку натяжителя цепи и отогните стопорные шайбы болтов звездочек; если метки не совпадают, то повторите операцию по установке цепи.

19. Отрегулируйте зазор между кулачками распределительного вала и рычагами привода клапанов.

20. Установите крышку привода распределительного вала с прокладкой и сальником на блоке цилиндров, не затягивая окончательно болты и гайки крепления. Оправкой 41.7853.4010 отцентрируйте положение крышки относительно конца коленчатого вала и затяните окончательно гайки и болты ее крепления (стрелками показаны выступы для центрирования крышки относительно ступицы шкива коленчатого вала).

21. Установите шкив коленчатого вала и заверните храповик.

22. Смажьте маслом уплотнительное кольцо масляного фильтра и установите фильтр, вручную привернув его к штуцеру на блоке цилиндров. Установите маслоотделитель вентиляции картера, крышку сапуна и закрепите фиксатор сливной трубки маслоотделителя.

23. Установите масляный насос и масляный картер с прокладкой.

Установите насос охлаждения жидкости, кронштейн генератора и генератор. Наденьте ремень на шкивы и отрегулируйте его натяжение.

24. Установите на головке цилиндров подводящую трубку радиатора отопителя и выпускной патрубок. Прикрепите к насосу охлаждающей жидкости и выпускному коллектору отводящую трубку радиатора отопителя.

25. Установите датчики контрольных приборов.

26. Установите шестерню привода масляного насоса и распределителя зажигания. Установите распределитель зажигания и отрегулируйте момент зажигания. Заверните свечи зажигания, установите на них ключ 67.7812.9515 и затяните динамометрическим ключом.

27. Установите топливный насос (см. подраздел 4.1.3).

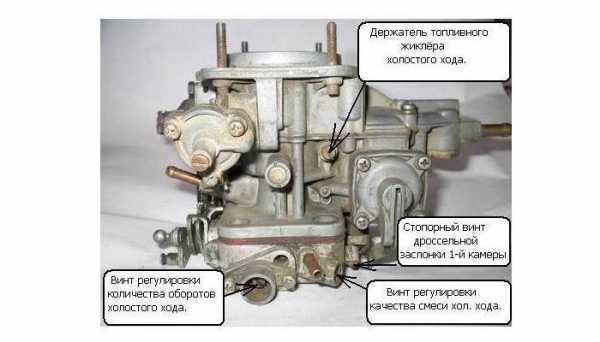

28. Установите карбюратор, присоедините к нему шланги и закройте его технологической заглушкой.

29. Установите крышку головки цилиндров с прокладкой и кронштейном топливопровода.

30. Залейте масло в горловину на крышке головки цилиндров.

automend.ru

Снятие головки блока цилиндров и замена прокладки ГБЦ

Думаю, что многие владельцы как Нивы, так и остальных моделей жигулей, таких как ВАЗ 2106 или 2107 сталкивались с проблемой подтекания масла или даже антифриза на стыке головки и блока цилиндров.

Зачастую решить эту проблему можно протянув болты ГБЦ определенным моментом с помощью динамометрического ключа. Но если это не помогает, то необходимо заменить прокладку.

Итак, для выполнения этого ремонта понадобится следующий инструмент:

Ключи рожковые на 10 и на 13

Длинный вороток

Удлинители (несколько штук разного размера)

Молоток

Ключ динамометрический

Трещоточные рукоятки

Отвертка плоская

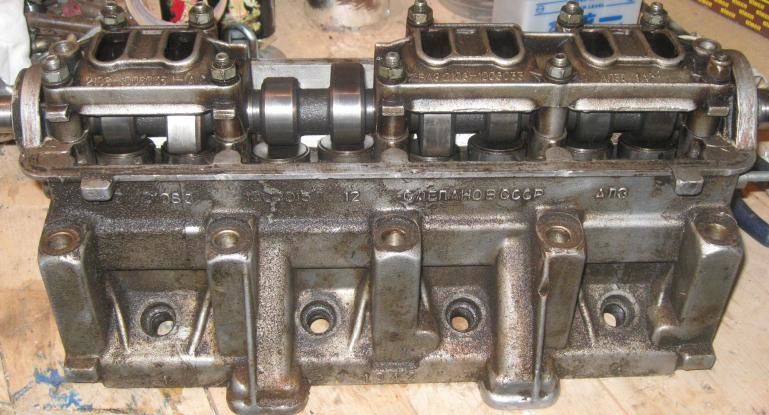

 Снятие головки блока цилиндров на Ниве ВАЗ 2121 (двигатель ВАЗ 2106)

Сразу скажу, что проводил эту работу на снятом двигателе, чтобы удобнее было подготовить данное руководство. Первым делом откручиваем все болты крепления клапанной крышки:

После чего аккуратно поднимаем ее и снимаем резиновую прокладку, примерно так как показано на фото ниже:

Затем необходимо открутить шестерню распредвала ключом на 17:

И слегка стукнув по ней с обратной стороны молотком, она должна легко сняться, после чего снимаем с нее цепь:

Далее можно приступать к отворачиванию болтов крепления распредвала Нивы, для чего можно вполне обойтись накидным ключом:

После чего аккуратно снимаем распредвал в сборе со шпилек, поднимая его вверх с головки:

Теперь можно приступать к откручиванию 10-ти болтов крепления головки блока цилиндров Нивы. Для этого понадобится длинный вороток и удлинитель, чтобы создать приличный рычаг.

И нужно будет отвернуть еще один болт, который можно отвернуть трещоткой с головкой на 13. Вот так это выглядит, как показано на фотографии ниже:

А теперь можно аккуратно снимать головку, взявшись за ее корпус снизу:

Скорее всего прокладка прилипнет основательно к головке, поэтому придется ее поддевать отверткой и вынимать.

А после всего этого необходимо хорошенько очистить и головку и сам блок от следов старой прокладки и других загрязнений, и желательно все это дело обезжирить, чтобы поверхность была идеально сухой и чистой.

Устанавливаем новую прокладку ГБЦ и ставим обратно головку. А дальше как раз понадобится динамометрический ключ, чтобы затянуть болты с определенным моментом силы. Протягивать их необходимо в строго определенном порядке, как показано на наглядной схеме ниже:

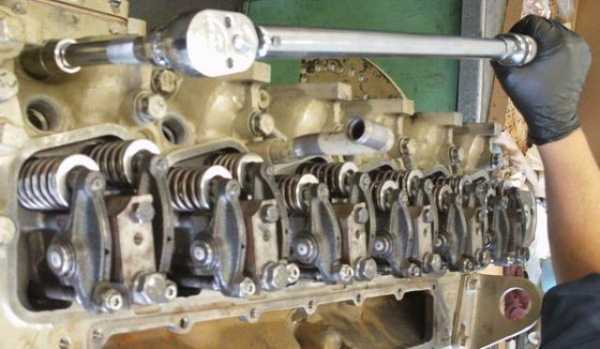

А теперь самое главное. Головка на ВАЗ-овском двигателе протягивается в два приема:

• Первый прием: моментом силы от 33-41 Н*м.
• Второй — от 95 до 118 Н*м.

То есть, сначала в приведенной выше последовательности затягиваем болты ГБЦ с моментов около 40 Ньютон, а второй раз окончательно заворачиваем до 118 Ньютон максимум. До такого момента я затянуть не смог, так как у меня на ключе Ombra шкала только 110 Н*м.

Окончательно завернув все соединения, устанавливаем все снятые детали в порядке обратном снятию.

niva-remont.com

Ваз 2106 | установка головки блока цилиндров

В продаже имеются прокладки головки блока цилиндров, которые имеют различную толщину. Толщина прокладки головки блока цилиндров зависит от того, насколько выступают поршни над поверхностью блока цилиндров.

Если вы меняете только головку блока цилиндров или снова устанавливаете старую головку блока цилиндров с новой прокладкой, то новую прокладку можно купить, посмотрев, сколько имеется насечек или отверстий со стороны прокладки.

Кроме того, можно посмотреть номер запасной детали старой прокладки.

Если произведена замена поршней, деталей кривошипно-шатунного механизма или блока цилиндров, то нужно заново замерять расстояние, на которое выступают поршни над головкой блока цилиндров.

Рис. 409. Измерение расстояния, на которое выступают поршни для определения толщины прокладки головки блока цилиндров

Для того чтобы определить толщину прокладки головки блока цилиндров нужно поставить один из поршней в положение ВМТ и при помощи линейки и индикатора определить насколько днище поршня выступает над поверхностью блока цилиндров (см. рис. 409). Измерив это расстояние и используя приведенные ниже данные, определите толщину прокладки головки блока цилиндров.

Рис. 408. Вид прокладки головки блока цилиндров

Прокладка головки блока цилиндров маркирована цифрами 1, 2 или 3 или обозначена отверстиями (рис. 408). Стрелка показывает номер запасной детали на прокладке головки блока цилиндров. Если прокладка головки блока цилиндров установлена правильно, то этот номер можно прочитать, глядя на прокладку головки блока цилиндров сверху.

        Выступ            Количество

        поршней            насечек

        0,91—1,00 мм         1

        1,01—1,10 мм         2

        1,11—1,20 мм         3

Как уже было сказано, прокладка головки блока цилиндров может быть помечена при помощи пробитых отверстий. В этом случае следует читать не «количество насечек», а «количество отверстий».

Для проведения замера установите штифт индикатора на поршень, поставьте значение измерительного прибора на ноль, а затем сдвиньте штифт на тщательно очищенную поверхность агрегата.

Полученная величина равна расстоянию, на которое поршень выступает из головки блока цилиндров. Глубина плохо поддается измерению, так как она очень невелика.

Номер прокладки следует определять по каталогу запасных частей.

Рис. 410. В показанных местах на блоке цилиндров должны быть вкручены два специальных винта (или две шпильки). Направляющая гильза (показана стрелкой) должна быть впрессована в бок цилиндров

Имеются специальные направляющие болты, служащие для того, чтобы центрировать головку блока цилиндров при установке на блок цилиндров. Если вы приобретете их, то установите в указанном на рис. 410 месте, т.е. на «холодной» стороне двигателя. В противном случае следует изготовить установочные винты, которые следует ввернуть в указанные места для того, чтобы правильно совместить прокладку и головку блока цилиндров. Также на рисунке показана направляющая втулка, которая должна быть расположена в агрегате.

Тщательно очистите поверхности головки блока цилиндров и агрегатов.

Прокладку следует вынимать из упаковки непосредственно перед самой установкой и обращаться с ней надо очень осторожно. Положите прокладку на головку блока цилиндров и наденьте головку блока цилиндров на блок цилиндров.

Наденьте головку блока цилиндров на оба направляющих винты (см. рис. 410), установите направляющую втулку и обстучите ее пластмассовым или резиновым молотком.

Вставьте болты крепления головки блока цилиндров и затяните их от руки.

Выверните оба направляющих винты из блока цилиндров.

Рис. 411. Порядок затягивания болтов головки блока цилиндров

Руководствуясь рис. 411, постепенно затяните болты крепления головки блока цилиндров в указанной очередности и в соответствии с дальнейшими рекомендациями:

ПредупреждениеДля затяжки болтов крепления головки блока цилиндров используйте только специальный 12-гранный ключ, так как в противном случае будут повреждены головки болтов.

– затяните все болты (см. рис. 411) в указанной очередности моментом 40 Н·м; – затяните все болты (см. рис. 411) в указанной очередности моментом 60 Н·м;

– в указанной очередности вставьте ключ в каждый болт, запомнив положение воротка, и затяните каждый болт за один подход точно на четверть оборота, не используя при этом динамометрический ключ. После того, как вы это сделаете на всех болтах, затяните их еще на четверть оборота.

ПримечаниеЕсли вы знакомы с более ранними моделями дизельных двигателей, то, вероятно, знаете, что раньше болты крепления головки блока цилиндров затягивались на двигателе, прогретом до своей рабочей температуры. Этого больше нет — головка блока цилиндров затягивается в соответствии с приведенными указаниями.

Все дальнейшие работы по установке выполняются в обратной последовательности относительно процесса снятия (п. 17.3.1).

automn.ru

Ваз 2106 | затяжка болтов головки блока цилиндров

Затяжка болтов головки блока цилиндров

(2) ДВИГАТЕЛЬ D7F

Предварительная усадка уплотнительной прокладки

Затяжка всех болтов с моментом 2 даН.м, затем доворот на 90° в указанном ниже порядке. Выдержка 3 минуты

Затяжка болтов головки блока цилиндров

– Отверните болты 1 и 2 до их свободного вращения.

– Затяните болты 1 и 2 с моментом 2 даН.м, затем доверните их на 200°.

– Отверните болты 3-4-5-6доих свободного вращения.

– Затяните болты 3-4-5-6с моментом 2 даН.м, затем доверните их на 200°.

Замена прокладки головки блока цилиндров ВАЗ

Главная » ВАЗ »

Двигатели Волжского автомобильного завода отличаются достаточной надежностью, но рано или поздно нуждаются в ремонте. Часто различные поломки ДВС происходят по вине самих автовладельцев, замена прокладки головки блока цилиндров ВАЗ требуется в случае перегрева мотора.

Если прогорает прокладка (ПГБЦ), движок троит и теряет мощность, эксплуатировать машину с такой неисправностью становится невозможным.

Признаки неисправности ПГБЦ

Причин прогорания прокладки головки на автомашинах ВАЗ несколько:

• перегрев мотора;
• слабая затяжка болтов ГБЦ;
• трещина в головке блока;
• деформированная поверхность ГБЦ или блока цилиндров.

Основной причиной прогара ПГБЦ является перегрев, температура двигателя определяется по датчику на комбинации приборов.  Перегреваться движок может из-за различных факторов:

• недостаточный уровень тосола (антифриза) в системе охлаждения;
• неправильно выставлено зажигание (слишком позднее);
• забит основной охлаждающий радиатор;
• зажаты впускные и выпускные клапана.

При сильном перегреве может выйти из строя головка блока, «залечь» поршневые кольца. Если после замены ПГБЦ прокладка прогорает снова, необходимо выполнять уже более серьезный ремонт, разбираться с причиной повторяющегося дефекта.

Особенности замены ПГБЦ на заднеприводных ВАЗ

На автомобилях ВАЗ-классика устанавливаются двигатели моделей 2101, 2103, 2105 и 2106, и машины ВАЗ 2106/2107 могут комплектоваться любым из этих моторов. Принцип замены ПГБЦ на всей «Классике» практически одинаковый, с одной небольшой разницей – ДВС 2105 имеет ременную передачу, на всех остальных силовых агрегатах ВАЗ устанавливается цепь ГРМ.

Если датчик на щитке приборов показывает температуру выше нормы, вовсе не обязательно дело может быть в пробитой прокладке ГБЦ. Перегрев также происходит по следующим причинам:

• неисправен водяной насос (оборвана крыльчатка);
• не натянут или оборвался ремень генератора;
• не работает нормально термостат;
• не открывается клапан пробки радиатора.

Есть признаки, по которым можно определить, что ПГБЦ прогорела:

• на работающем двигателе из трубы глушителя идет белый густой дым (пар);
• тосол из радиатора уходит, но нигде не подтекает;
• моторное масло в картере побелело, то есть, охлаждающая жидкость попадает в масло;
• двигатель троит, работает на двух и трех цилиндрах;
• антифриз «выкидывает» из радиатора.

Замена прокладки ГБЦ ВАЗ 2106

Замена прокладки ГБЦ ВАЗ-классика на двигателе с цепным приводом – работа в целом достаточно простая, основную сложность составляет совмещение меток коленвала и распредвала при сборке. Если метки выставить неправильно, мотор нормально работать не будет, или может вообще не завестись

Менять ПГБЦ на «Классике» можно без ямы или подъемника, перед выполнением работ следует подготовить необходимый инструмент и емкость под слив охлаждающей жидкости. Из инструмента потребуется:

• набор автомобильных ключей;
• шлицевые и крестовые отвертки;
• плоскогубцы;
• вороток с удлинителем;
• головка на 19 (под болты старого образца) или многогранная головка на 12 (под болты нового образца);
• молоток;
• монтировка.

Замену ПГБЦ на двигателях 2101/03/06 производим следующим образом (на карбюраторном двигателе):

• выключаем зажигание, ставим машину на нейтральную передачу и на ручной тормоз;
• снимаем клемму с аккумулятора;
• сливаем тосол с радиатора, также с блока цилиндров. Даже если охлаждающая жидкость ушла, все равно в радиаторе еще она еще осталась;
• откручиваем гайки крепление корпуса воздушного фильтра, убираем корпус в сторону;
• отсоединяем от карбюратора тягу газа, трос подсоса;
• освобождаем головку блока от водяных патрубков (радиатора и верхнего печного);
• скидываем шланг вакуумного усилителя тормозов;
• отворачиваем четыре гайки крепления приемной трубы глушителя;
• отсоединяем от головки высоковольтные провода;
• снимаем трамблер (его можно и не демонтировать, но он будет мешаться);
• отсоединяем от карбюратора бензиновый шланг;
• снимаем клапанную крышку, убираем ее в сторону;
• откручиваем болт с гранями 13 мм крепления ГБЦ;
• снимаем натяжитель цепи, отворачиваем крепление шестерни распредвала;
• скидываем цепь со звездочки (шестерни), цепочку можно уронить вниз, ее потом будет не трудно достать;
• откручиваем гайки распредвала (ключ на 13), снимаем вал,
• сдергиваем гайки крепления ГБЦ, выворачиваем болты и снимаем головку блока. Чтобы не растерять рокера, их с головки лучше снять.

После демонтажа головки тщательно защищаем поверхности блока и самой ГБЦ, на них не должно быть никаких неровностей. При сборке все детали устанавливаются на места, но есть некоторые особенности:

• чтобы установленная прокладка не скользила на поверхности блока (если в блоке нет направляющих), прокладку можно по всей поверхности аккуратно намазать литолом;
• перед монтажом ГБЦ устанавливаем поршень первого цилиндра в ВМТ (в верхнюю точку);
• чтобы не доставать цепочку из поддона, можно закрепить цепь на башмаке;
• установив головку блока, размещаем рокера, убеждаемся, что все они сидят на своих местах;
• болты ГБЦ затягиваем равномерно, от середины, в несколько приемов, в порядке, как на рисунке внизу;
• распредвал выставляем так, чтобы он был выставлен по четвертому цилиндру (штифт на фланце находится почти напротив верхнего болта на корпусе, картинка внизу);
• после монтажа распредвала ставится звездочка с цепью, и тогда уже метки совмещаются точно, но сначала натяжителем необходимо натянуть цепь;
• перед установкой натяжителя его следует перезарядить – ослабить центральную колпачковую гайку, утопить плунжер, и эту гайку затянуть;
• после сборки и натяжки цепи метки ГРМ должны совпадать – риска на шкиве коленвала находится напротив большой риски крышки цепей;
• совмещение меток распредвала указаны внизу на рисунке стрелками;
• произведя сборку, заливаем тосол и запускаем двигатель, проверяем, как он работает.

Замена прокладки ГБЦ ВАЗ 2107 (двигатель 2105)

Мотор 2105 имеет ременный привод ГРМ, поэтому замена прокладки ГБЦ отличается только снятием и установкой деталей газораспределительного механизма. Метки выставляются так, как это показано на рисунке внизу.

Еще немного отличается сама ГБЦ 2105, но работа производится в том же порядке, что и на остальных моторах ВАЗ-классика.

Замена прокладки ГБЦ ВАЗ 2109 (21099)

На всех карбюраторных автомобилях семейства 2108-09-099 заменить прокладку головки блока достаточно просто, сначала снимаем ГБЦ:

• отсоединяем аккумуляторную клемму (массовый провод) сливаем тосол;
• снимаем корпус воздушного фильтра;
• с клапанной крышки сдергиваем шланг вентиляции картера, предварительно раскрутив хомут;
• как и на «Классике», отсоединяем от карбюратора: трос газа, тросик подсоса, от бензонасоса бензиновый шланг;
• снимаем все патрубки с ГБЦ – вакуумного усилителя, радиатора, печной шланг;
• откручиваем гайки крепления приемной трубы, к ним можно подлезть сверху, из-под капота;
• снимаем кожух ремня ГРМ;
• демонтируем клапанную крышку (2 гайки);
• откручиваем болт крепления распредшестерни;
• ослабляем крепление натяжного ролика, скидываем ремень и саму шестерню;
• откручиваем болт крепления железного кожуха ГРМ к ГБЦ;
• отворачиваем десять болтов ГБЦ, остальное можно не снимать (карбюратор, трамблер и впускной коллектор остаются на месте).

На этом снятие ГБЦ закончено, прокладку меняем, зачистив тщательно поверхности ГБЦ и блока. Метки устанавливается следующим образом:

• метки распредвала совмещаются по левому краю ГБЦ (как на картинке);
• метки коленвала совмещаются на маховике (в окошке картера КПП).

После произведенной замены прокладки ГБЦ ВАЗ 2109 заливаем тосол и запускаем двигатель, по мере прогрева мотора добавляем охлаждающую жидкость в расширительный бачок, следим за температурой движка.

Замена прокладки ГБЦ ВАЗ 2114(2115)

На вазовских моделях 2113-14-15 в основном устанавливаются инжекторные 8-клапанные двигатели, поэтому замена прокладки ГБЦ ВАЗ 2114 (2115) немного отличается от замены ПГБЦ на «девятке».

В отличие от 2109 на «четырнадцатых» и «пятнадцатых» моделях:

• по-другому снимается корпус воздушного фильтра, и вместе с ним нужно также отсоединять гофру инжектора (патрубок) и штекер с датчика расхода воздуха;
• иначе отсоединяются топливные шланги;
• на моторе нет трамблера, зато патрубок идет сзади головки блока;
• необходимо будет снять высоковольтные провода, и лучше запомнить их порядок установки (иногда они не пронумерованы);

В остальном принципиальных отличий в замене прокладки ГБЦ 2114 от 2109 нет.

Замена прокладки ГБЦ ВАЗ 2110 (2112)

На автомомашинах ВАЗ 2110 и 2112 достаточно часто устанавливается 16-клапанный четырехцилиндровый двигатель, у него практически такой же блок цилиндров, но отличается головка блока – она двухвальная. Снимать такую ГБЦ несколько сложнее, по-другому устанавливаются и метки ГРМ.

Замену ПГБЦ выполняем следующим образом:

• все подготавливаем к демонтажу ГБЦ (снимаем клеммы аккумулятора, сливаем тосол);
• отсоединяем полностью корпус воздушного фильтра с патрубками;
• снимаем крышку маслозаливной горловины, демонтируем декоративную крышку головки блока (4 крепления);
• отсоединяем высоковольтные провода, снимаем модуль зажигания;
• демонтируем верхний кожух ремня ГРМ, труднее всего добраться до нижних болтов;
• откручиваем натяжной ролик, скидываем ремень ГРМ;
• демонтируем обе распредшестерни, отворачиваем болты железного кожуха ГРМ к ГБЦ. Следует сразу аккуратно снять шпонки, иначе их можно потерять. Перед снятием шестерен рекомендуется прокрутить коленвал и сразу установить ГРМ по меткам;
• снимаем впускной коллектор, после откручивания гаек его нужно сдернуть с места;
• демонтируем клапанную крышку, открутив все болты ее крепления;
• отсоединяем все имеющиеся провода и крепления ГБЦ, а также топливную рампу, бензиновые шланги (раскручиваем двумя рожками ключами штуцеры). При раскручивании штуцеров следует учитывать, что в топливной системе есть давление, поэтому его лучше предварительно стравить;
• снимаем защитный кожух выпускного коллектора, отсоединяем приемную трубу глушителя. Подлезть туда неудобно, лучше отворачивать гайки снизу;
• откручиваем болты термостата (3 шт., шестигранником на 5);
• скручиваем болты крепления ГБЦ (10 шт.);
• отсоединив все, что может удерживать головку блока под капотом, снимаем ГБЦ.

Зачищаем поверхности, ставим новую прокладку, монтируем головку блока на место. Прежде чем установить ГБЦ, необходимо выставить поршень 1-го цилиндра в ВМТ, а на самой головке следует проверить установку распредвалов, накинув на них шестерни – метки должны смотреть вверх. Заменив прокладку ГБЦ ВАЗ 2110, запускаем двигатель и по мере прогрева мотора доливаем тосол в систему охлаждения.

(1 5,00 из 5)
Загрузка…

Самостоятельно производим ремонт и замену ГБЦ на автомобиле ВАЗ 2106

Главная страница » ВАЗ » ВАЗ 2106 » Инструкция по ремонту и замене головки блока цилиндров на ВАЗ 2106 своими руками

Причин ремонта может быть несколько, рассмотрим их по порядку:

Первой и наиболее распространенной причиной, в результате которой необходимо снятие головки блока цилиндров ВАЗ 2106 и ее ремонт, является износ прокладки. Уплотнительная прокладка со временем изнашивается, в ней могут появляться пробоины, в результате чего в моторную жидкость может попадать антифриз, а в охлаждающую жидкость — масло.

Появление микротрещин в структуре ГБЦ. В этом случае необходимо не только снятие головки блока цилиндров ВАЗ 2106, но наличие специального оборудования, которое позволит осуществить качественный ремонт.

Поломка направляющих втулок. Выход из строя этих элементов требует неотложной замены компонентов.

Необходимость ремонта седла головки или его замена.

Замена распределительного вала или необходимость его ремонта и дефектовки.

На самом деле, причин может быть множество, но мы привели наиболее распространенные и самые часто встречаемые в случае с автомобилями ВАЗ 2106. Подробнее о том, как происходит ремонт и демонтаж, расточка и доработка головки блока цилиндров на ВАЗ 2106, вы сможете узнать ниже.

Извините, в настоящее время нет доступных опросов.

Поэтапное руководство по снятию и ремонту

Снятие головки блока цилиндров является ответственным этапом в нашем случае. Перед тем, как приступить к снятию и доработке ГБЦ, необходимо слить с двигателя все антифриз, а также снять воздушный фильтр вместе с карбюратором. Перед этим заранее отсоедините все патрубки и шланги системы.

Для осуществления работ вам потребуется стандартный набор инструментов, то, что должно быть у каждого водителя, включая гаечные ключи, отвертки и так далее.

Когда карбюратор снят, необходимо приступить к демонтажу крышки головки блока цилиндров, а также совмещению меток на диске коленчатого шкива и распредвала. Кроме того, метки на диске распредвала должны совпадать с меткой на корпусе. Подробнее об этом на видео и фото.

Следующим этапом демонтажа станет ослабление натяжителя цепочки и демонтаж опорной шайбы. Вам нужно резко снять винт и демонтировать звезду ГБЦ. Также следует осуществить демонтаж распределительного вала ВАЗ 2106 вместе с корпусом.

Далее, снимаются рокера, после чего отсоединяются все высоковольтные кабеля от свечей зажигания и выкручиваются винты, которые крепят саму ГБЦ. Далее, головка блока цилиндра снимается для ремонта, предварительно чистится от отложений и образовавшегося нагара.

Замена заглушки

Установленная новая заглушка

Замена заглушки, как вы увидите на видео, может вызвать некоторые трудности. Из-за коррозии и отложений ее может быть трудно снять. Воспользуйтесь шестигранником, но перед этим обильно спрысните винт жидкостью VD-40. Это не всегда помогает, но возможно в вашем случае это будет целесообразно.

Если таким образом выкрутить заглушку для ее замены не удалось, то придется ее высверливать. Для этого по периметру вокруг заглушки следует просверлить несколько отверстий (сверлите насквозь не боясь, под этой пробкой находится толстая стенка, так что агрегат вы не повредите). Главное в этом вопросе — не повредить резьбу.

Следующим этапом будет установка заглушки. В этом вопросе нет ничего сложного. Перед установкой заглушки вам потребуется полностью очистить резьбу от нагара и отложений, для этого можно воспользоваться острым предметом по типу шила. Только после того, как резьба очищена, заглушку можно устанавливать.

Замена направляющих втулок

Установка втулок в ГБЦ

Используйте пассатижи и зажим, чтобы демонтировать втулки. Когда элементы сняты, произведите замер их внешних диаметров, на практике он обычно меньше на 0.05 мм заводских.

Чтобы установить вышедшие из строя втулки, вам потребуется молоток с оправкой и моторная жидкость, возможно потребуется нагреть металл, для чего можно воспользоваться электроплитой.

После того, как втулки нагреты (если это нужно), они смазываются маслом, чтобы легче вошли.

Когда все восемь втулок заменены на новые, нужно подождать какое-то время, пока ГБЦ остынет. При этом внутренний диаметр втулок должен быть развернут так, чтобы клапана не болтались внутри, но при этом могли ходить свободно и не заклинивали.

Зенкуем седло головки

Схема для зенковки седла

Как понятно из видео, замена седла ГБЦ может вызвать некоторые трудности.

Вам необходимо срезать слой металла по кругу, подробная схема приведена выше.

После этого под углом 120 градусов ГБЦ необходимо срезать до того момента, как не появится круглая кромка.

Затем необходимо сделать рабочую фаску толщиной до 0.2 см. Это делается для того, чтобы клапан плотно притирался.

Видео «Ремонт ГБЦ на классических авто»

О том, как осуществляется ремонт ГБЦ на ВАЗ 2106, вы можете посмотреть на видео.

У Вас остались вопросы? Специалисты и читатели сайта LABAVTO помогут вам, задать вопрос

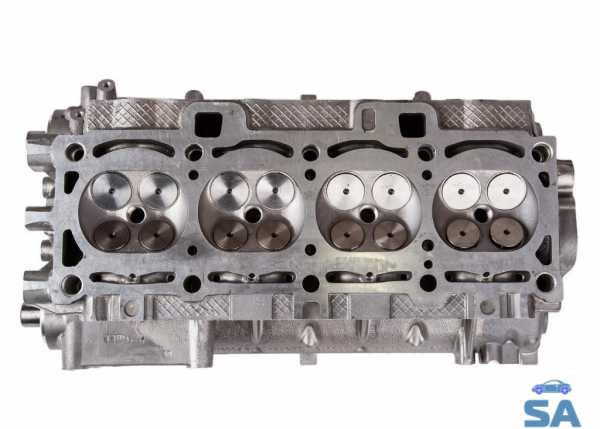

Что представляет собой головка блока цилиндров на автомобиль ВАЗ 2106

Головка блока цилиндров на автомобиль ВАЗ 2106 представляет собой крышку, закрывающую герметично главный блок с цилиндрами. Это одна из наиболее важных деталей двигателя автомашины. Ее основное предназначение: плотно закрывая главный блок с цилиндрами, создавать достаточное препятствие для прорыва газов.

Заводской двигатель «шестерки» с «низовым» распределителем работает в обычном режиме. Его рабочий диск сцепления создает нормальный крутящий момент, позволяющий равномерно преодолевать препятствия и ездить с максимальной загрузкой. Доработка и ремонт цилиндров блока влияет на диск сцепления, позволяя увеличить крутящий момент, повышая скорость машины.

Владельцы «классики» с опытом знают, что ГБЦ (головка блока цилиндров), безотказно и уверенно функционирующая, повышает маневренность и послушность «шестерки», обеспечивает работой двигатель и диск сцепления, влияющие на мощность и крутящий момент авто. Некорректно произведенный ремонт или замена головки либо прокладки может привести к неисправности всего мотора ВАЗ 2106.

Демонтаж и разборка узла

Головка блока делается общим узлом для имеющихся цилиндров на вазовских моделях. Главный блок производится из специализированного алюминиевого сплава. И впускные, и выпускные клапаны находятся в форме буквы V. Камеры сгорания выполнены в форме шатра. Седла для клапанов в данном узле изготавливаются из металлокерамики.

Снятие головки блока цилиндров ВАЗ 2106 осуществляется при разборке двигателя и отладке поршневой системы, для смены прокладки, после пробега 200–300 тыс. км, когда нужна замена клапанов и их втулок.

Периодически требуется замена маслоотражательных колпачков клапанов, которую обычно проводят без снятия ГБЦ.

Однако в ходе этой операции нужно быть предельно внимательным, чтобы не сломать часть втулки клапана вверху при попытке замены.

Начинают работы по демонтажу ГБЦ с отключения подачи электроэнергии от аккумулятора, сливают жидкость из контура охлаждения и радиатора. Затем происходит демонтаж воздушного фильтра, отсоединение тросов приводов карбюраторной дроссельной заслонки и воздушной.

Убирают шланг вентиляции картера подачи топлива и подвода разряжения и провода микровыключателя. Далее убирают трубки вакуумного усилителя и контура охлаждения тормозной системы от штуцеров выхлопной системы.

После демонтируют приемную трубу от впускного коллектора, идет демонтаж защитного экрана стартера, трубки от радиатора системы отопления и распределителя зажигания.

Затем производят следующие действия.

Отсоединяется рабочий датчик температуры, патрубок подключения контура охлаждения и радиатора отопителя.

Убирают распредвал, снимая цепь с его звезды, прицепив ее звено проволокой, для предотвращения ее падения в картер.

Возле места крепежа распределителя зажигания откручивается болт крепежа узла головкой на 12.

Еще 10 болтов крепежа (на 12) откручивается по периметру, вынимаются все.

Затем снимается ГБЦ с недемонтированным карбюратором и выпускным коллектором.

Далее очередь прокладки. Если причина снятия головки — дальнейший ремонт газораспределительного механизма или требуется доработка цилиндров, после демонтажа агрегат перемещают на стол или верстак для его разбирания и починки.

Разборка привода системы клапанов

Приступают к разборке привода системы клапанов: демонтируют клапанные сухари, подкладывая снизу под каждый из них обрезок деревянного бруска. Из своей втулки извлекают клапаны. В случае необходимости демонтируют регулировочный болт этого элемента. Проводят визуальный контроль клапанов и, особенно, их седел.

Результаты визуального контроля
Необходимые действия

Если их поверхность свободна от выгорания или раковин.
Можно обойтись только притиркой. В процессе притирки контроль идет всей поверхности на отсутствие проблем.

Если не удалось избавиться от выгораний, прогаров либо раковин на седле.
Его придется зенковать (или шарожить).

Если осуществлялась смена втулки (направляющей).
Зенковать обязательно (соосность старой втулки и новой встречается редко, а без этого тарелка клапана не сможет всей поверхностью соприкасаться с седлом).

Проведение ремонтных работ: замена и усовершенствование агрегата

Когда необходим не полноценный ремонт, а лишь замена прокладки головки блока — то после укладки новой прокладки собираются все детали. Делается это в обратной последовательности. Затяжка болтов производится динамометрическим ключом, соблюдая схему и порядок процедуры затяжки.

Некоторые конструктивные недостатки ВАЗ 2106 приводят к разнонаполненности цилиндров при разных режимах движения. В результате диск сцепления не выдает положенный крутящий момент, теряется мощность. Потерянная мощность и крутящий момент ухудшают не только разгон авто.

Если диск сцепления исправен, поможет доработка ГБЦ методом полировки стенок канала коллектора, либо доработка длины каналов. Это достигается срезанием части перегородки между каналами, в результате смесь в этой полости будет смешиваться перед подачей в каналы. Впускной коллектор ставится на штифты, чтоб уступов не было.

При этом, не увеличивая расход топлива, диск сцепления на автомобиль ВАЗ 2106 вырабатывает максимальный крутящий момент и мощность.

Доработать ГБЦ позволяет также: увеличение диаметра каналов, приведение к необходимым радиусам закруглений, замена острых краев седла стачиванием, совмещение каналов с коллекторами головки блока, шлифовка до блеска. Эти меры увеличивают мощность машины до 15 %.

Ремонт либо замена деталей в головке ВАЗ 2106 производятся при оценке ее состояния визуально. Сколы, трещины и коррозия — повод сменить агрегат. Ремонт продолжается только при целой головке. После окончания всех работ происходит сборка и затяжка болтов. Затяжка проводится строго по схеме авто, специальным ключом для затяжки.

Головка блока цилиндров ВАЗ 2107: ремонт, демонтаж, установка, устройство

Двигатель «семерки» имеет рабочий объем в 1500 см 3, что обеспечивает автомобилю хорошие технические характеристики.

Интенсивная и длительная эксплуатация автомобиля ВАЗ 2107 приводит к износу цилиндропоршневой группы и газораспределительного механизма.

Средний и капитальный ремонт подразумевает снятие неисправной головки и демонтажа многих деталей с блока цилиндров. Потребуется также замена многих частей, среди которых прокладка, маслосъемные колпачки и направляющие клапанов.

Для проведения ремонтных работ на двигателе ВАЗ 2107 понадобятся следующие инструменты и принадлежности:

Микрометр для выполнения измерений и дефектации деталей.

Оправки для демонтажа и установки новых направляющих клапанов и маслоотражательных колпачков.

Динамометрический ключ.

Плитка с закрытой спиралью.

Приспособление для сжатия пружин клапанов.

Ремонтным работам на ГБЦ предшествует снятие ее с блока цилиндров, очистка от загрязнений и последующая замена неисправных элементов.

Демонтаж узла и подготовка к ремонту

Выполнение работ такого рода требует достаточно высокой квалификации и специального оборудования. Снятие ГБЦ осуществляется в такой последовательности:

Автомобиль устанавливается в гаражном боксе, отключается аккумулятор.

С двигателя демонтируются следующие элементы: корпус воздушного фильтра, карбюратор и крышка головки.

Верхняя звездочка привода ГРМ откручивается от распредвала и снимается.

При помощи головки и мощного воротка выворачиваются болты крепления головки.

После этого узел аккуратно снимается с блока цилиндров.

На поверхности остается прокладка точнее ее остатки, их необходимо удалить при этом используется неметаллический инструмент, чтобы избежать повреждений.

На двигателях ВАЗ 2107 применяются прокладки, изготовленные из огнестойкого состава. После демонтажа головки в процессе ремонта с блока цилиндров необходимо перенести ее на верстак для осмотра и ремонта.

Начинать необходимо с тщательного осмотра и проверки всех узлов для выявления деталей со значительными отклонениями от номинальных значений. Для всех таких деталей понадобится замена запасными частями.

Головка блока ВАЗ 2107 устанавливается на деревянной подставке на рабочем столе. Она играет роль приспособления фиксирующего клапана при их разборке. Дефектные детали снимаются, и производится их замена, подлежат обновлению также все уплотнительные прокладки. На данном этапе подготовку к ремонту подготовку можно считать завершенной.

Головка блока – восстановление рабочих параметров

ГБЦ автомобиля ВАЗ 2107 изготовлена из алюминия, что позволило упростить обработку деталей и уменьшить общую массу силового агрегата. Головка для ремонта снимается с блока цилиндров и размещается на рабочем столе. При помощи с нее демонтируется коленчатый вал в корпусе с подшипниками скольжения.

Следующим этапом восстановительных работ на узлах двигателя ВАЗ 2107 проводится снятие клапанов и замена направляющих втулок. Для этого используется приспособления для сжатия пружин и пинцет для вынимания сухарей.

Клапана вынимаются из гнезд, и проводится измерения диаметра стебля при помощи микрометра. При значительных отклонениях от номинала они меняются вместе и направляющими. С привалочной поверхности удаляются остатки старой прокладки при помощи скребка из мягкого материала.

Следует помнить, что алюминий достаточно мягкий и головка может быть легко повреждена.

Сборка ГБЦ начинается с установки новых направляющих и сборки клапанных механизмов. Затем производится установка новой прокладки на поверхность блока цилиндров.

На нее устанавливается собранная и проверенная головка, которая крепится при помощи болтов. Затяжка производится динамометрическим ключом в установленном порядке.

Последним этапом осуществляется замена уплотнительной прокладки крышки клапанной коробки.

by HyperComments(4 4,25 из 5)
Загрузка…

Установка головки блока цилиндров двигателя автомобиля ВАЗ 2101-07 | Клуб любителей ВАЗ

Перед тем как приступить к установке головки блока цилиндров двигателя автомобиля ВАЗ 2101-07 ее следует сначала снять. На практике встречаются три основные причины, из-за которых снимают головки блока цилиндров.

К первой причине относится замена прокладки из-за недолгого перегрева мотора. В такой ситуации возможен прогар прокладки, вследствие которой идет завоздушивание охлаждающей системы.

Также следует поверхность головки сверить на плоскость, потому что в результате перегрева она может оказаться неровной, с горбинками. Тогда смена прокладки не исправит проблему.

Следующей причиной может быть прогар прокладки и затекание в масло тосола, в результате масло изменяет цвет на грязно белый. Сняв головку блока цилиндров, следует проверить прокладку на прогар.

В случае обнаружения следов прогара следует заменить прокладку на другую или новую.

А если следов не окажется, то придется искать другую причину, которая может быть как ослабление болтов, крепящих головку, так и трещины рубашки охлаждения, как правило, скрытые.

Последняя причина заключается в обычном ремонте или простой замене головки блока цилиндров новой. В таком случае обращать внимание на смазку и герметичность системы охлаждения не потребуется.

Какие встречаются ошибки?

Необходимо до установки головки и прокладки очистить контактные поверхности. Следует избавиться от старой прокладки в местах соприкосновения головки с блоком, а также от кусочков нагара на поршнях, охлаждающей жидкости и масла. В обязательном порядке удалить постороннюю грязь с блока цилиндров и с головки.

Прокладки необходимо использовать только соответствующего диаметра, подходящие по диаметру к цилиндру мотора.

Диаметры прокладок применимы к следующим моделям машин:

• 21213 — 82 мм;
• 21011 и 2106 — 79 мм;
• 2101 и 2103 — 76 мм.

Трубка помпы, которая проходит к патрубку печки от помпы справа от двигателя, должна быть осмотрена после разбора головки. Очень часто демонтируя головку, забывают ослабить крепление, держащее трубку помпы, и в результате происходит нарушение герметичности или она вообще ломается. Также к этому узлу (возле стартера) крепится приспособление, которое берет воздух для карбюратора.

Шпильки, крепящие штаны приемной трубы, необходимо тщательным образом осмотреть. В случае необходимости следует поправить на них резьбу, но лучше сменить на другие, так как потом это выполнить будет практически невозможно. Далее следует начинать монтаж головки блока цилиндров.

Часто выбрасывая старую прокладку, забывают про направляющие втулки головки. Они обычно застревают в прокладке. Поэтому если забыли, то проверьте их наличие, так как они создают условия для жесткой центрации головки и блока при сборке. Их требуется разместить в резьбе болта, который закрепляет головку, в специальное утолщение.

Почему на Земле происходят землетрясения? Подробно об этом и не только читайте на сайте af-service.ru

Как установить головку блока цилиндров?

Для начала необходимо установить в верхнюю мертвую точку первый и четвертый цилиндры. Сделать так, чтобы отметка на крышке двигателя совпала с отметкой на шкиве коленчатого вала. Прокладку установить на отведенное для нее место.

Не применяя большую силу, следует положить головку на нужное место, стараясь не делать рывки, так как такие действия могут испортить прокладку головки. Затем приладить на шпильки прокладку штанов. После чего примемся за выхлопной коллектор, на который накинем штаны, а на шпильку приспособим ушко.

Оно будет применяться для удержания трубки помпы. Головку, не применяя особых усилий, следует осторожно поправить, чтобы она встала на направляющие и на нужное место.

Сделать акцент на том, чтобы при проведении данной операции провод, идущий на датчик температуры мотора, не оказался зажатым, как это обычно происходит.

Теперь головку требуется закрепить болтами. Для этого затянуть болты в определенном порядке — от центра головки к краям. Рекомендуется усилие на затяжку болтов прикладывать не более 12 кгс/м, так как большее усилие приведет к вытягиванию из блока резьбы.

В результате чего придется заменять блок. Если болты затянуть слабо, тогда место, где соединяются блок и головка, будет негерметично закрыто.

Одиннадцатый болт, который имеет диаметр восемь миллиметров и находится отдельно, затягивать необходимо с усилием не больше 7 кгс/м.

Теперь нужно обжать натяжитель цепи. Это предпринимается потому, что звезду снять с натянутой цепи не составит труда, а вот обратно ее установить тяжело.

Для этого следует гайку натяжителя цепи ослабить, на шток натяжителя надавить до такой степени, чтобы он утопился. Теперь гайку необходимо подтянуть. Шток занимает место у башмака натяжителя внутри колодца цепи.

Спереди справа мотора располагается гайка на головке с внешней стороны.

После пытаемся приспособить распределительный вал с постелью. Для этого необходимо установить кулачки с пружинами так, как они располагались перед ремонтом мотора.

Если каждый кулачок будет работать со своей шейкой распределительного вала, то шума будет намного меньше.

Поддерживающую пружину также необходимо устанавливать правильно, чтобы при работе рокер не болтался и не создавал дополнительный шум.

После установки кулачков нужно распределительный вал выставить по меткам. Следует внимательно отнестись к этому, так как при неправильной регулировке клапаны могут загнуться. Приспособить на отведенное место звезду цепи, совместив пометку на постели распределительного вала с меткой на звезде, расположенной по центру сверху.

Осмотреть резьбу на шпильках распределительного вала, если она в плохом состоянии — шпильки заменить. После чего распределительный вал надеваем на шпильки и затягиваем. Сначала делаем равномерную подтяжку несколькими оборотами в несколько приемов пройти все гайки и в конце затянуть от центра к краям, как головку.

Дальнейшим шагом приспосабливаем на отведенное место звезду и цепь ГРМ. Для этого следует осмотреть стопорную шайбу, фиксирующую болт держателя звезды. В случае несоответствия требованиям заменить на другую или новую. Далее надеть на цепь звезду таким образом, чтобы при натянутой цепи максимально совпадали отметки на постеле и звезде. Натяжку делать по ходу вращения вала.

В случае, когда надеть звезду цепи в нужном месте на распределительный вал не получается из-за несовмещения, тогда следует ключом чуть-чуть подвигать коленчатый вал за гайку, которая крепит шкив коленчатого вала.

После того как звезда сядет на место, необходимо медленно сдвинуть на место пометку коленчатого вала. Следующим этапом попробуем звезду прикрутить болтом, установив фиксирующую и прижимную шайбы, которые обеспечат жесткое крепление звезды цепи на распределительном вале.

Затягивать необходимо без резких выпадов, медленно, держа мотор за гайку шкива коленчатого вала ключом, с усилием не более 10 кгс/м. После этого попробуйте укрепить стопорной шайбой болт.

Нет необходимости перекручивать фиксирующий лепесток, который помещается в отверстие, расположенное в звезде распределительного вала.

Дальше потребуется выполнить натяжение цепи. Для этого гайку натяжителя цепи расслабить до определенного щелчка. Коленчатый вал провернуть на половину оборота по ходу поворота мотора. Гайку натяжителя закрутить, а коленчатый вал прокрутить обратно к метке сверив с меткой на звезде распредвала.

Далее требуется проверить в каком положении находится трамблер. Если трамблер установлен не правильно, следует его установить на нужное место.

После установки трамблера можно приступать к регулировке зазоров клапанов. Техническая документация рекомендует выставлять зазор на 0,51 мм, однако специалисты, для автомобиля 2101-07, советуют устанавливать на моторе зазоры 0,12 мм, так он лучше работает. Кстати, параллельно можно провести замену поршневых колец.

В заключение следует установить патрубки отопителя и радиатора, прикрепить штаны, установить крышку клапанов на установленное место. Далее пристраиваем тяги газа и воздушный фильтр. Если потребуется сменить масляный фильтр и масло, вливаем тосол. Теперь заводим мотор. Машина готова к путешествиям.
