Как поменять радиатор печки ваз 2112

Самый быстрый способ замены радиатора печки (отопителя) нового образца на автомобилях Ваз-2110, Ваз-2111, Ваз-2112

Основными причинами для замены радиатора печки являются: течь радиатора отопителя и снижение (или полное отсутствие) теплоотдачи радиатора. С первой причиной всё ясно и понятно. Пропажу тосола с расширительного бачка и следы его (тосола) появления под автомобилем трудно не заметить. Плюс, ко всему, появится запах тосола в салоне автомобиля. И диагноз напрашивается сам — потёк радиатор печки. А вот со второй причиной всё не так быстро и понятно. Так как снижение температуры воздуха, поступающего через отопитель в салон автомобиля, может происходить по нескольким причинам — недостаточный уровень охлаждающей жидкости в системе автомобиля, неисправный термостат, воздушная пробка в системе охлаждения, проблема с регулятором или моторчиком управления заслонкой печки и, наконец, забитый радиатор печки. Поэтому, перед тем, как в слабом обогреве салона «обвинить» радиатор печки, необходимо сначала проверить и убедиться, что вся система охлаждения/отопления исправна (проверить уровень тосола в бачке, проверить термостат, убедиться в исправности блока и мотора управления заслонкой отопителя).

Только после этого можно будет подписывать окончательный «приговор» радиатору печки. Но, перед этим, не лишним будет провести одну не хитрую проверку: прогреваем двигатель до рабочей температуры, в моторном отсеке проверяем рукой верхний и нижний патрубки печки (они должны быть одинаковой температуры), ручку «тепло-холод» крутим до упора вправо, включаем вентилятор отопителя.

Если, в первые 10-20 секунд, поток воздуха был горячим или комфортно тёплым, а после его температура стала заметно снижаться до «комнатной», то тогда можно смело готовиться к работе по замене радиатора печки. И этот фотоотчёт с описанием самого быстрого способа замены радиатор печки нового образца на автомобилях Ваз 2110-2112 будет для Вас полезен. В крайнем случае, я на это надеюсь))).Запчасти. На автомобили Ваз 2110-2112 радиаторы печки продаются двух вариантов — старого и нового образца. До осени 2003 года на десятки устанавливали радиаторы отопителя старого образца. После 2003 года — нового. Радиаторы эти не взаимозаменяемы. Поэтому, перед походом на автобазар, необходимо сначала определиться, какой из двух вариантов следует покупать. Каталожный номер радиатора печки нового образца — 21110-8101060-00. Каталожный номер радиатора печки старого образца — 2110-8101050.

Дальше отвечают на вопрос, — «Какой фирмы производителя радиатор печки лучше покупать/ставить на ваз 2110?«.

Правильный выбор радиатора печки (отопителя) для Ваз-2110, Ваз-2111, Ваз-2112 — радиатор производства ДААЗ! И это не реклама, а дружеский совет. Отличное качество и прекрасная теплоотдача — проверены временем. Все остальные варианты будут однозначно проигрывать. Или потекут быстро, или греть слабо будут. Поэтому, рекомендую не играть в рулетку и не пытаться сэкономить, а покупать ДААЗовский радиатор печки.Перечень инструмента, который будет необходим для успешной замены радиатора отопителя (печки) нового образца на автомобилях Ваз-2110, Ваз-2111, Ваз-2112 выпуска после 2003 года: ёмкость для сбора охлаждающей жидкости, крестовая отвёртка, высокая головка на 10 + ключ трещотка, торцевой ключ на 17 и 13 (наличие кардана, удлинителя и ключа трещотки приветствуется, так как их наличие значительно облегчает и ускоряет работу).Фотоотчёт с описанием быстрого способа замены радиатора печки нового образца (после 2003 года) на автомобилях Ваз-2110, Ваз-2111, Ваз-2112:

В первую очередь необходимо слить охлаждающую жидкость. Находим на блоке двигателя пробку сливного отверстия (фото 1). Подставляем под двигатель ёмкость для сбора тосола и откручиваем пробку (ключ на 13). После чего откручиваем пробку расширительного бачка. Пока жидкость стекает, начинаем разборку.

Если приняли решение или есть необходимость вместе с радиатором печки заменить ещё и охлаждающую жидкость, то тогда придётся слить тосол с радиатора охлаждения (фото 2)Раскручиваем хомуты и отсоединяем патрубки от расширительного бачка. Отстёгиваем крепёжный ремень и снимаем расширительный бачок (фото 3).Снимаем уплотнитель капота (фото 4).Находим и выкручиваем все крепёжные саморезы левой и правой частей шумоизоляционной обшивки моторного отсека (фото 5, 6, 7, 8).Отсоединяем от обшивки пластиковые хомуты (фото 9).

В нижней части обшивка прикреплена к кузову автомобиля двумя гайками. Находим их и, используя высокую головку на 10 и ключ трещотку, откручиваем их (фото 10 и 11).

После чего, можно вытаскивать обшивку с моторного отсека.Отсоединяем фишку с крышки бачка тормозного цилиндра (фото 12).Отсоединяем шланг вместе со штуцером от вакуумного усилителя (фото 13).Ключом на 17 откручиваем две крепёжные гайки ГТЦ к вакуумному усилителю тормозов (фото 14 и 15). Чтобы не завоздушить тормозную систему, трубки от главного тормозного цилиндра не откручиваем. ГТЦ достаточно отвести вперёд (по ходу движения автомобиля) насколько позволят тормозные трубки.Забираемся в салон автомобиля. Отключаем провода от выключателя стоп сигнала (фото 16).Используя торцовые ключ на 13, откручиваем четыре крепёжные гайки кронштейна педали тормоза к кузову (фото 17 и 18).После чего, можно возвращаться в моторный отсек, и начинать вытаскивать вакуумный усилитель тормозов вместе с кронштейном и педалью. Дело это не простое и быстро вытащить, вряд ли получиться.

Придётся немного покрутить и повертеть вакуумный усилитель, прежде чем удастся его вытащить.

Но, могу уверить вытащить вакуумный усилитель с кронштейном вполне возможно без снятия пластмассовой накладки ветрового стекла (фото 19).Всё теперь доступ к радиатору отопления (печки) нового образца открыт. Где находится радиатор печки на Ваз 2110-2112, видно на фотографии 20.Остаётся только раскрутить червячные хомуты двух основных и одного пароотводящего патрубков (фото 21). Отключить разъём от микромотора  управления заслонки (фото 22).И открутить три крепёжных самореза радиатора к корпусу печки (фото 23).Вытаскиваем старый радиатор (фото 24).Очищаем нишу от листьев и мусора. И устанавливаем новый радиатор печки (фото 25).

Так же весело, как и вытаскивали, возвращаем на место вакуумный усилитель тормозов с кронштейном педали (фото 26).

После чего сборку проводим в обратной последовательности.Теперь всё! Замена радиатора печки нового образца на автомобилях Ваз-2110, Ваз-2111, Ваз-2112 закончена.При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Когда требуется замена радиатора печки в ВАЗ 2112

Общий вид радиатора печки авто ВАЗ 2112Для поддержания нужной температуры в салоне автомобиля предусмотрена печка или отопитель. Встроенная автоматическая система управления контролирует необходимый нагрев воздуха с отклонениями температуры не более двух градусов Цельсия. Подогревается воздух радиатором. После прохождения воздуха через дефлекторы устройства он распределяется в автомобиле в зависимости от положения рукоятки, управляющей его потоками. При протекании тосола чаще всего нужно на ВАЗ 2112 поменять радиатор печки. В предлагаемой статье рассматривается, как эту работу выполнить своими руками.

Система отопления авто ВАЗ 2112

Создать уют и комфорт в салоне автомобиля в холодное время года невозможно без исправной системы отопления, а незаменимым устройством в ней является печка. В салоне автомобиля ВАЗ 2112 вентиляция приточно-вытяжная.
В него воздух поступает сквозь специальные отверстия, расположенные в накладках для лобовых стекол. Воздух подается принудительно, вентилятором отопителя, или самопроизвольно. Между панелями дверей расположены щели, через которые воздух выходит из салона. Для этих же целей предусмотрены и отверстия в торцах дверей. Встроенные в них клапаны воздух пропускают наружу и задерживают его проникновение вовнутрь. Это улучшает теплоизоляцию в салоне. Для подогрева воздуха используется в ВАЗ 2112 радиатор на печку, который перед поступлением в салон делает нужную температуру воздуха.Особенности устройства авто ВАЗ 2112:

• Радиатор печки авто ВАЗ 2112 находится в пластмассовом кожухе, расположен горизонтально под приборной панелью.
• Конструкция состоит из двух рядов, изготовленных из алюминия, трубок, на которые напрессованны два пластмассовых бачка. Два штуцера имеется на левом бачке: через один сливается, а в другой подводится охлаждающая жидкость.
• Чтобы отрегулировать количество поступающего воздуха, в систему отопления вмонтированы заслонки. Мимо радиатора проходит его основная часть.При расположении заслонок в крайних положениях поступления воздуха в салон нет.
• В системе нет крана, который бы перекрывал поток охлаждающей жидкости. Поэтому при работающем моторе обеспечивается постоянный нагрев радиатора печки, чем достигается быстрый нагрев салона, а уменьшение стыков в системе улучшает ее герметичность.

Как произвести замену радиатора печки старого образца авто ВАЗ 2112

Протекание тосола в автомобиле ВАЗ 2112 является причиной, по которой нужно заменить радиатор печки. Определить, почему вытекает тосол без разборки щита двигателя не удается, поэтому лучше сразу установить на ВАЗ 2112 радиатор печки нового образца. Для автомобилей, выпущенных до 2003 года отопители салона установлены старого образца, после сентября этого же года в машинах монтируются новые устройства. Замена радиатора печки нового образца ВАЗ 2112выполняется с некоторыми различиями от старых конструкций. Перед установкой нового узла нужно выполнить на ВАЗ 2112 снятие радиатора печки старого образца.Для этого:

• Сливается тосол. Его можно слить с блока двигателя в емкость или через, установленный под капотом, расширительный бачок.Откручивается крышка расширительного бачка, что сбрасывает давление в системе. Затем убирается сливная пробка, предварительно перед этим нужно открутить и убрать в сторону модуль зажигания.

При сливе антифриза через расширительный бачок с печки снимается шланг, затем резиновый патрубок, имеющий Г-образный профиль.

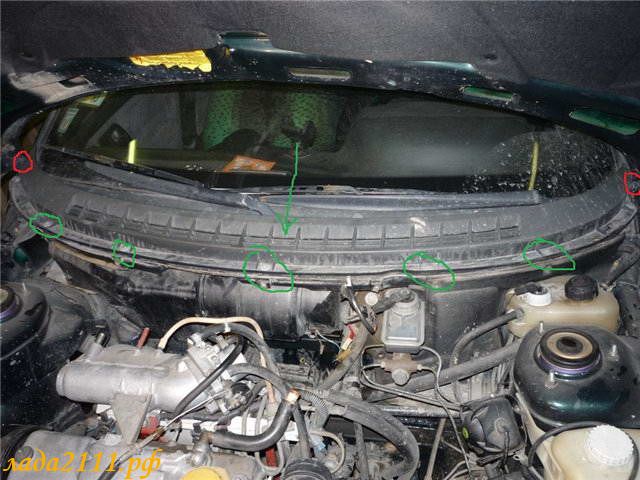

• Снимается расположенный возле жабо резиновый уплотнитель капота или ветровая накладка.
• Откручивается винт фиксации жабо, размещенный под главным тормозным цилиндром.
• Откручиваются четыре винта верхнего крепления с правой стороны жабо.
• Отсоединяются хомуты, удерживающие провода и шланги на жабо.
• От кузова отключаются минусовый провод и плюсовая клемма вентилятора.
• Слева в жабо откручиваются 2 винта, деталь отодвигается слегка вперед.

• После выкручивания пяти винтов и удаления двух гаек снимается пластиковая накладка для ветрового стекла.
• Отключается клемма датчика уровня тосола, при ее наличии, и снимается с расширительного бачка шланг для отвода пара.
• Отсоединяется от крепления шланг, используемый для обмывания лобового стекла.

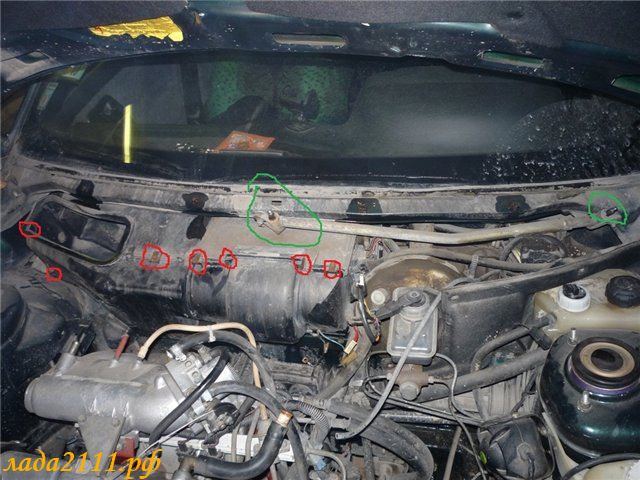

• Вывинчиваются четыре винта, как показано на фото.

Установка винтов фиксации жабо

• Снимаются стеклоочистители, демонтируется накладка ветрового стекла.
• Снимаются вентилятор и зажимы, удерживающие корпус отопителя.
• Откручиваются винты на корпусах передней части вентилятора и салонного фильтра.
• Вместе с вентилятором демонтируется передняя часть корпуса вентилятора печки.

Вентилятор отопителя

• Снимается корпус салонного фильтра.
• Удаляется задняя часть корпуса вентилятора.
• Ослабляются хомуты и извлекаются шланги для подачи тосола и отвода пара.
• Снимется, пришедший в негодность, радиатор отопителя старого образца на автомобиле ВАЗ 2112.
• От грязи и мусора вычищается ниша радиатора, сборка узла с использованием конструкции старого образца выполняется в обратной последовательности.

Как заменить на авто ВАЗ 2112 радиатор печки нового образца

Замена радиатора печки ВАЗ 2112 нового образца выполняется с демонтажа устройства. К кузову отопитель новой конструкции крепится одним винтом, который находится возле средины нижнего торца лобового стекла, над выпускным коллектором – двумя гайками, возле фильтра в левом углу одной гайкой. При наличии бачка омывающей жидкости, предназначенной для заднего стекла, его нужно демонтировать.Надо:

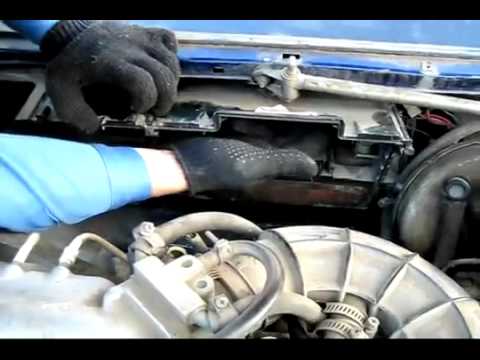

• Открутить винты и удалить воздушный фильтр.
• Откручиваются большой винт и два поменьше, расположенные на наружной стороне отопителя.

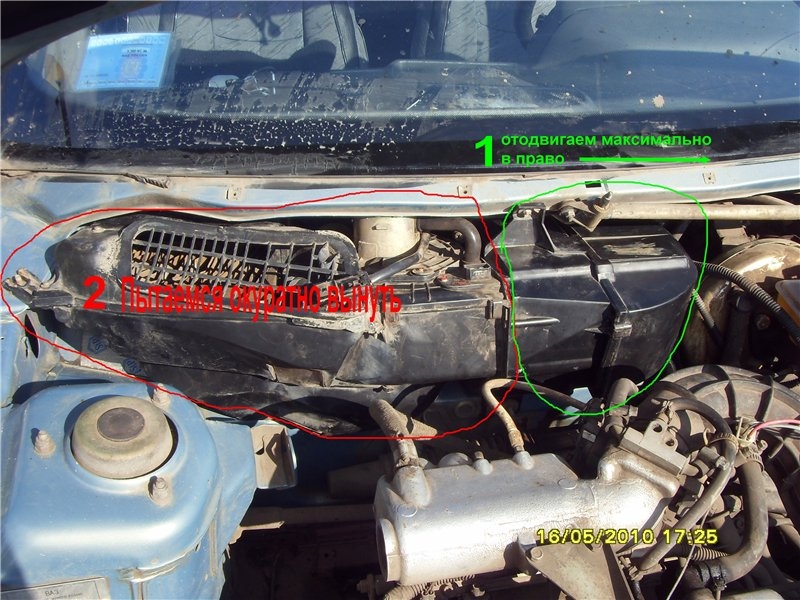

• Печка делится на две части – правую и левую. Первую нужно отвести максимально вправо, а левую снять.Для этого ее нужно взять в левую руку за левую сторону, а другой рукой правую сторону, слегка провернув от себя вверх.
• Выводится сначала вправо, а затем снимается вся левая часть устройства.
• Удаляется достаточно легко правая часть.

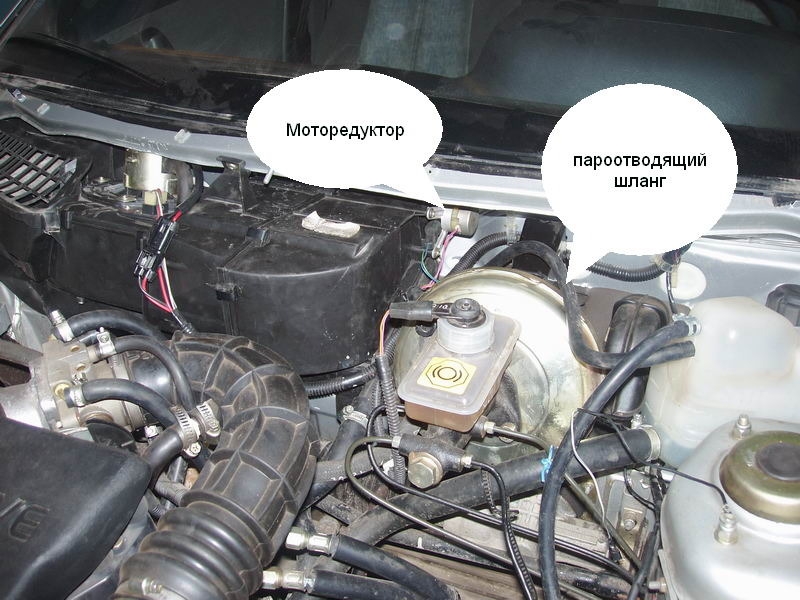

• Извлекается шланг, отводящий пар через отверстие, расположенное в правой части шумоизоляции щитка переда.
• Правая часть печки нового образца для авто ВАЗ 2112 состоит из двух частей. Соединены они между собой железными скобами. Между ними расположен уплотнитель. После разъединения двух частей можно получить доступ к заслонке.

Левая и правая части отопителя ВАЗ 2112Алюминиевая заслонка отопителя

• После установки новой заслонки ее нужно выставить руками в положение, при котором будет подаваться холодный воздух, в этом случае радиатор отопителя закрыт заслонкой.
• Датчик температуры переводится в положение «мин.».
• Включается зажигание. При этом датчик переходит в нужное положение и его легче установить на место, заслонка и редуктор находятся в положении «мин.».

Для того, чтобы цена последующих ремонтов была уменьшена лучше параллельно выполнить другие работы, при которых нужно разбирать отопитель: замену салонного фильтра, сделать шумоизоляцию.
Итак:

• В конце сборки печки доливается тосол. Проверяется работоспособность устройства.
• Причиной, по которой могут не нагреваться патрубки радиатора печки, может быть воздушная пробка, возникшая в системе охлаждения мотора.

Существует видео инструкция для ВАЗ 2112 — как снять радиатор печки правильно. Придерживаясь этих правил, можно уменьшить потерю средств и времени, при замене радиатора печки. Для уменьшения расхода тепла при обогреве салона можно утеплить короб и кожух изнутри печки авто ВАЗ 2112. Чем утеплить радиатор печки?Изолоном или другим материалом загерметизировать все щели вокруг радиатора, утеплить шланги, через которые подается в радиатор отопителя охлаждающая жидкость.  При своевременной замене радиатора печки авто ВАЗ 2112 в салоне в зимний период водитель и пассажиры будут чувствовать себя комфортно и уютно.

Замена радиатора отопителя. На злобу дня! — бортжурнал Лада 2112 Dvinuyn 2005 года на DRIVE2

Привет всем! Сегодня хочу рассказать как я заменил радиатор отопителя, надеюсь эта запись поможет многим автолюбителям.Предыстория
Начну с того, что прошлой зимой у меня подтекал антифриз из под радиатора отопителя, но лишь иногда и совсем немного, кстати бесило когда на лобовом стекле появлялось небольшое жирное пятно от антифриза (это один из признаков не герметичности радиатора)! Летом же все было сухо. Я знал, что рано или поздно необходимо заменить радиатор, но так не хотелось этого делать! Лето прошло, очень много сделал дел с машиной, чему я рад. Но как всегда серьезные ремонты ждут тазоводов в холодное время года. Итак, наступили холода и у меня начала подтекать печка… Естественно решил сразу же менять и не ждать прихода зимы.Какой радиатор отопителя выбрать?1. Алюминиевый «ДААЗ»;2. Медный «ШААЗ» или «ОР» — Оренбургский.

Ваз-2112 сама по себе машина теплая. С завода стоит алюминиевый хороший радиатор фирмы «ДААЗ».

И ставить нужно его же или же медный, не стоит выбирать радиаторы других фирм! Даазовский имеет большое кол-во ребер и внутри установлена турбулизаторы (лапша), этот радиатор проверен временем и всеми автолюбителями! Можно поставить медный с ним будет еще лучше, но по цене он будет дороже 1.200-1.800 руб.Как демонтировать радиатор отопителя?Есть 2 способа демонтажа радиатора печки:1. Снять полностью печку. НЕ СТОИТ РАССМАТРИВАТЬ ДАННЫЙ СПОСОБ. Потому что у вас займет это много времени и сил, так как нужно открутить массу различных труднодоступных шурупов, снять защелок и т. д. Монтаж печки также займет много времени, так как нужно будет все предельно аккуратно установить чтобы не перекосило заслонку, иначе она не будет работать и вам придется снова ее снимать. Кто-нибудь в комментариях обязательно напишет, что он снимает печку за 30 мин, молодцы ребята!

2. Демонтировать ВУТ и всё! То есть снимаем вакуумник и вынимаем радиатор. Все очень легко и просто!

Замена радиатора отопителя (личный опыт)Перед демонтажом печки я приобрел радиатор «ДААЗ» 800 руб, 2 литра красного антифриза и хомуты. На улице было очень холодно, пришлось загнать машину в гараж и одеться потеплее. Далее начал разбирать всякие пластмасски и дополнительную мишуру (распорку, жабо). Разбирал один, лишь отец мне светил куда надо. Я бегал около машина как пчелка, даже стало жарко в гараже. Под капотом все быстренько снял: 2 жабо, дворники, бачок омывайки заднего стекла, распорку и шумоизоляцию. Затруднений не возникло! Далее слил антифриз с патрубка радиатора отопителя, я не стал сливать с блока или с главного радиатора, так как еще больше бы пролил. После мне осталось снять ВУТ. Сначала откручиваем 2 болта штока и осторожно отодвигаем его, затем снимает сам вакуумник который крепится на 4 гайках с салона. 3 гайки легко откручиваются, а к 4-ой можно подлезть только с помощью рожкового ключа. Снимаем ВУТ и вытаскиваем вправо радиатор отопителя. Старый радиатор был в сережках (предыдущий владелец не следил за салонным фильтром), кстати, зажигалок не нашел) С другой стороны он был как новый! Сразу же увидел в каком месте подтекал антифриз.

Далее помыл внутри печки посадочное место радиатора от жирного антифриза и мусора. Приготовил новый радиатор, а именно — подложил тряпку под кромки отопителя, так как в комплекте с печкой не было поролона. Радиатор вошел плотно в корпус печки, таким образом воздух не будет гулять.

Когда будите одевать патрубки, осторожно подтягивайте хомуты, так как патрубки отопителя пластмассовые! Затем собрал все в обратной последовательности, залил новый антифриз. Кстати, хорошо, что я поставил до этого на печку сеточку со стороны салонного фильтра, теперь мусор не попадает в фильтр и он всегда чистый! После того, как все собрал, завел авто, прогрел до 100 градусов (чтобы открылся большой круг), прокачал патрубки, прогазовал и всё! Печка дует также как и старая, разницу не заметил (они же одинаковые). Зимой в машине жара, например, еду по трассе, направляю обдув на стекло и поток воздуха на столько горячий, что рука не терпит!Итог
В интернете многие пишут, что заменить радиатор это очень трудно и займет времени на целый день! На самом же деле нет ничего сложного, все легко снимается, один человек быстро все поменяет. Для меня было сложное когда я делал шумку панели и мне приходилось одному ставить панель и укладывать кучу проводов, вот это было не легко, а все остальное ерунда!
Подписывайтесь, всем удачи!

Замена печки ваз 2112

Признаки того, что радиатор системы отопления автомобиля требует замены :

• большой расход охлаждающей жидкости охлаждающей жидкости (тосола или антифриза) в системе охлаждения автомобиля (тосола или антифриза);
• не работает обогрев салона автомобиля;
• следы утечки охлаждающей жидкости на асфальте под радиатором отопителя или протечки в подводящих жидкость к печке шлангах;
• запах антифриза в салоне;
• жирный налет на стеклах автомобиля, их запотевание.

В этих случаях, прежде всего, проверьте затяжку хомутов шлангов системы. Возможно, причина утечек именно они.А теперь о том, как происходит замена радиатора печки ВАЗ-2112 16 клапанов разных образцов

Система охлаждения нового образца

Последовательность ваших действий в этом случае такова:

Прежде всего, в целях безопасности отключаем минусовую клемму аккумулятора. Сливаем охлажденный тосол или антифриз, предварительно нужно открыв крышку расширителя. Для слива жидкости понадобится емкость объемом 4-5 литров.

Теперь, открутив две гайки, снимаем дворники с автомобиля.

Затем демонтируем освободившуюся защитную пластиковую накладку под лобовым стеклом, крепящуюся на 2-х гайках и 4-х саморезах.

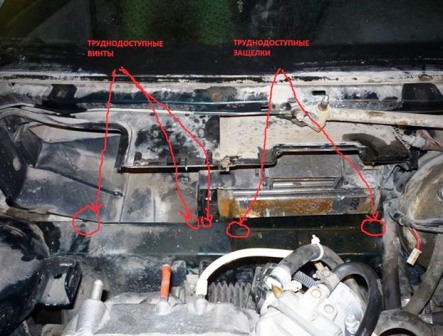

Для доступа к печке снимаем жабо автомобиля, открутив 5 саморезов, 1 винт и 2 гайки, располагающихся снизу, посередине жабо, в районе рулевой рейки.

Для того чтобы вынуть печку, снимаем желтую поперечную распорку, если таковая имеется, а также изогнутую гофру воздушного фильтра.

Стягиваем дроссели с патрубков радиатора.

Затем отсоединяем от клемм печки все электрические провода.

У рулевой рейки откручиваем 2 гайки, которые фиксируют печку, 1 гайку крепящую печку к корпусу.

Окручиваем 3 самореза, соединяющих две половины печки.

Вынимаем, раскачивая правую часть печки, отведя ее предварительно вправо.

Радиатор в снятой половине печке крепится с помощью 3 винтов. Вынимаем его и меняем на новый, не забывая надеть поролоновый уплотнитель. Проверяем работоспособность вентилятора, при необходимости ремонтируем его или меняем на новый.

Перед установкой сборкой желательно промыть шланги подвода охлаждающей жидкости проточной водой.

Сборка проводится в обратном порядке.

Система охлаждения старого образца

Такие отопители устанавливались на моделях 21120 ранних годов выпуска. Определить модификацию системы можно по ее внешнему виду, предварительно сняв жабо автомобиля.Для замены радиатора нужно:

Выполнить пункты 1, 4-7 снятия системы охлаждения нового образца.

Демонтируем расширительный бачок системы охлаждения.

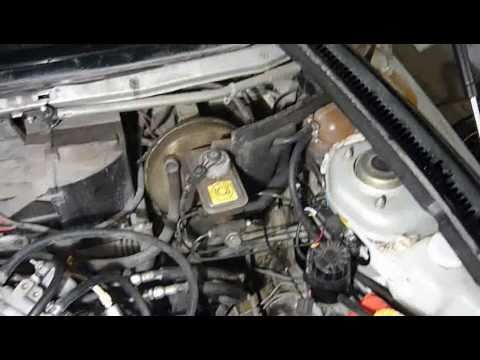

Снимаем вакуумный усилитель, открутив 2 гайки на 17 и аккуратно (не повреждая трубки тормозной системы) отводим главный тормозной цилиндр в сторону. Снимаем патрубок вакуумного усилителя.

В салоне автомобиля откручиваем 4 гайки со шпилек педали тормоза и вместе с педалью снимаем усилитель автомобиля.

Таким образом, мы получили доступ к радиатору отопителя, который крепится с помощью трех винтов. Проводим его замену и сборку всей системы в обратном порядке.

Проверка правильности монтажа

Теперь можно залить в систему тосол или антифриз. Прогреваем мотор до тех пор, пока не включится вентилятор печки. Проверяем температуру в салоне при неодинаковых режимах отопителя, работу различного электрооборудования и приборной панели.Если после проведенного ремонта патрубки печки остаются холодными при включенном обогреве, то, возможно, в шлангах системы образовалась воздушная пробка.

Замена печки ВАЗ 2112 самостоятельно

Замена печки ВАЗ 2112 самостоятельно – это вид работ, который является самым популярным ремонтом с приходом холодов. Все дело в том, что в течение теплого периода, радиатор, который также называют печкой, может износиться, но ввиду того, что он не эксплуатируется, заметить это практически невозможно, но вот при первом запуске отопителя, когда начинает проливаться тосол, все становится понятно.Если вы впервые столкнулись с такой проблемой, то, скорее всего вам потребуется инструкция по замене радиатора, которую мы и представим в рамках этой публикации. Вы должны понимать, что ВАЗ 2112 выпускался с отопителями двух конструкций.

так что для того, чтобы выполнить замену, вам придется обратить внимание на год выпуска вашего автомобиля.

Машины ВАЗ 2112 выпущенные до 2003 года оснащены отопителем старого образца, а те, что выпускались в более поздний период времени, оснащались уже отопительной системой нового образца.Как заменить на ВАЗ 2112 заменить отопитель старого образца?Для начала, мы разберем вопрос, как поменять печку ВАЗ 2112, на автомобилях выпущенных до 2003-го года. Чтобы вам было проще разобраться с процессом, мы представим инструкцию в форме пошагового руководства.1. Первым делом, вы должны слить охлаждающую жидкость из отопительной системы автомобиля. Для этого, вам следует выкрутить крышку расширительного бачка и сбросить давление в системе. После этого, отключите резиновый патрубок, а также шланг печки. Переместитесь под машину и сняв сливную пробку, слейте тосол в емкость, которая должна быть достаточно большого объема – не менее 6-ти литров.

2. Теперь, вам необходимо демонтировать резиновый уплотнитель капота, который располагается возле жабо.

3. Далее начинаем высвобождать жабо. Для этого, выкручиваем винт, который расположен чуть ниже главного тормозного цилиндра, а также четыре крепежных винта, которые расположены по правую сторону от жабо. После этого вам следует ослабить хомуты, которые прикрепляют к жабо проводки и шланги, отсоедините минусовую клемму и выкрутите еще два винта, которые располагаются на левой части жабо. Теперь вы можете сдвинуть жабо вверх, снимать его полностью совсем необязательно.4. Далее вы должны снять пластиковую накладку ветрового стекла. Чтобы это сделать, вам необходимо выкрутить пять винтов и две гайки, которые ее удерживают.

5. Теперь вам нужно отсоединить питание от датчика, который отвечает за уровень тосола, а также шланг, который отводит пар от расширительного бачка и шланг, который используется для обмывания стекол.

6. Далее, вы должны снять очистители ветрового стекла, накладку этого стекла, электровентилятор и зажимы корпуса отопителя. Делается это путем выкручивания крепежных винтов.7. Теперь, вы можете снять корпус салонного фильтра и корпус вентилятора, после чего добраться до хомутов и шлангов, фиксирующих радиатор.8. Вытащите старый радиатор, очистите место его посадки от пыли и грязи, установите новый радиатор и соберите конструкцию в обратной последовательности.Как видите, решение проблемы с тем, что не работает печка ВАЗ 2112 старого образца, заключается в достаточно простой процедуре и не требует сложного оборудования, хотя и займет у вас достаточно много времени. Главное, будьте внимательны и последовательны.Меняем радиатор отопителя ВАЗ 2112 нового образца

Как мы уже говорили выше, машины ВАЗ 12-ой серии, которые были выпущены позже 2003-го года. оснащались и оснащаются отопительными системами нового образца. Замена радиатора в них производится несколько иначе, чем описано в предыдущем разделе этой статьи, поэтому, мы представим для них отдельную подробную пошаговую инструкцию, которая должна быть вам полезна.

1. Для начала, вы должны слить охлаждающую жидкость из отопительной системы. Делается это аналогично с процессом, описанным в предыдущем разделе этой статьи.2. Открутите винты, которые удерживают воздушный фильтр, после чего демонтируйте его.3. Далее вы должны снять конструкцию печки. Для этого, выкрутите три винта крепежа его корпуса, снимите левую его часть, а правую вам следует сместить максимально вправо, после чего поднять вверх.

4. Демонтируйте пароотводящий шланг, который располагается в правой части щитка шумоизоляции.

5. Теперь вам нужно получить доступ к заслонке. Для этого, разъедините скобы, которые соединяют две половины правой части печки, извлеките уплотнитель и разделите их.6. Снимите заслонку и замените вышедший из строя радиатор, после чего установите новую заслонку. Замена заслонки связана с тем, что в отопителе нового образца она является частой причиной того, что не работает печка ВАЗ 21127. Вам остается только произвести все действия в обратной последовательности, чтобы собрать разобранную конструкцию.Как видите, ремонт печки ВАЗ 2112 нового образца даже проще, чем ремонт отопительной системы ВАЗ 2112 выпущенных до 2003 года. Но, при этом, вам не стоит забывать о внимательности и аккуратности в процессе работ, так как при минимальной ошибке, можно получить химический ожог от пролившегося на кожу тосола.В заключении хотелось бы отметить, что мы бы рекомендовали вам ознакомиться со статьей, не работает печка ВАЗ 2112 (причины и ремонт). которую мы опубликовали чуть ранее. Из нее вы получите много дополнительной информации, которая поможет вам предотвратить и устранить многие проблемы отопителя ВАЗ 2112, которые не рассматривались в этой статье.

Ремонт печки ВАЗ 2112: видео

На данном видео показана подробная инструкция по замене радиатора печки на ВАЗ 2112 своими усилиями. В этом случае замена радиатора понадобилась вследствие утечки из него охлаждающей жидкости. Стоит отметить, что это довольно хлопотное занятие, требующее разборки практически половины передка автомобиля.Для начала, чтобы получить свободный доступ к радиатору печки, снимается воздухозаборник и гофра. Далее, необходимо демонтировать вакуумный усилитель тормозов, до которого можно добраться, сняв утеплитель и жабо. Правая половинка утеплителя снимается после демонтажа расширительного бачка, с которого предварительно, способом, показанным на видео ремонта печки 2112, сливается тосол. Затем снимается вторая половинка утеплителя, за которой и находиться печка. Однако снять ее еще не удастся.

Следующим действием является отсоединение главного тормозного цилиндра от вакуумника. Для этого ключом на 17 откручиваются 2 крепежные гайки.

После того как это сделано – тормозной цилиндр, аккуратно, чтобы не повредить трубки, отводится в сторону. Далее, от двигателя откручивается патрубок, подходящий к вакуумнику. После чего из салона откручивается и снимается педаль тормоза совместно с вакуумным усилителем. Доступ для замены печки ваз 2112 открыт.Остается открутить 3 винта и демонтировать неисправную печку. Сборка осуществляется в обратном порядке. Как только все детали установлены на свои места, нужно залить тосол и испытать печку в работе. Проверить герметичность шланговых соединений и отсутствие утечек тосола.Заметили опечатку на сайте? Выделите ее и нажмите Ctrl + Enter

Упс! Извините, но вы ничего не выделили. Закройте это окно, выделите текст и нажмите Ctrl + Enter

Как на ВАЗ-2110 поменять радиатор печки: старый и новый образец

Рано или поздно, любая, даже самая надёжная и простая деталь в автомобиле, изнашивается и просит замены. В первую очередь, это касается технологичных и сложных элементов конструкции. Радиатор отопителя ВАЗ-2110 как раз и есть таким элементом системы охлаждения и отопления салона. Если у нас установлен медный, не штатный радиатор, его можно успешно отремонтировать и установить обратно. Штатные ДААЗовские алюминиевые радиаторы, к сожалению, ремонту не подлежат. Поэтому сегодня заменим сразу два радиатора отопителя на десятом семействе — старого и нового образцов.

Когда и какой радиатор печки ставили на ВАЗ-2110

• До середины 2003 года на все десятое семейство ВАЗ устанавливали алюминиевые радиаторы ДААЗ с каталожным номером 2110-8101050.
• После 2003 года на 2110 начали устанавливать радиаторы усовершенствованной конструкции. Его артикул — 2110-81010160-00.

Радиатор старого образца.

Цены

Цена родного ДААЗовского радиатора не должна превышать тысячу рублей. Примерно за эти же деньги продадут радиаторы:

• Лузар;
• Kraft;
• Pramo ЛРЗ;
• Bautler;
• Finord и ряд других производителей.

Все это алюминиевые теплообменники, поэтому цены на них не слишком высокие.

Алюминий или медь?

Медный радиатор обойдется дороже, но он того стоит.Примерно вдвое дороже обойдётся хороший медный радиатор, но он того стоит: во-первых, теплоотдача меди выше, во-вторых, у медного радиатора высокая тепловая инерция (долго нагревается, зато медленно остывает), в-третьих, в случае повреждения, медный радиатор можно запросто реставрировать, почистить, заменить повреждённые элементы и это будет куда дешевле, чем менять радиатор печки на новый полностью.А ещё медь практически не подвергается коррозии, если говорить в рамках срока эксплуатации автомобиля. Если мы определились с выбором, собираем инструмент, диагностируем систему отопления и меняем радиатор на ВАЗ-2110.

Когда менять радиатор?

Гораздо сложнее, когда и потёков, вроде как, нет, но вместе с тем, радиатор не греет даже при высокой температуре антифриза. В этом случае виной падения температуры отопителя может быть как забитый или закоксованный радиатор, так и ряд других причин:

• воздушная пробка в системе охлаждения;
• нерабочий термостат;
• поломка в системе распределения горячего воздуха;
• утечка воздуха через неплотности в воздуховодах (это фирменная болезнь всего десятого семейства);
• низкий уровень антифриза в расширительном бачке.

Потеки антифриза под радиатором – явный повод для поиска протечки.

Диагностика системы отопления

Кстати, о деньгах и ветре — на СТО за замену радиатора отопителя будут просить не менее 2 тысяч рублей. Поэтому дешевле всю работу по замене радиатора отопителя выполнять своими руками.

Необходимый инструмент для замены на ВАЗ-2110

На десятках старых выпусков до 2003 года замена проходит немного сложнее, чем модернизированных 2110 выпуска после 2003 года, но как бы там ни было, для замены нам будут нужны такие инструменты и расходники:

• ёмкость для слива антифриза (с широкой горловиной);
• набор головок с угловым карданом, удлинителем и трещоткой;
• набор отвёрток;
• четыре новых винтовых хомута;
• если планируется замена антифриза — новый антифриз;
• радиатор печки соответствующей модификации (они не взаимозаменяемы).

Замена радиатора печки десятого семейства нового образца

Если полная замена антифриза не планируется, слить частично можно показанным на фото способом (крышка расширительного бачка должна быть закрыта).Перед сливом снимаем пробку расширительного бачка и начинаем работу:

Жидкость слита, можно и нужно снимать расширительный бачок — ослабляем винтовые хомуты, снимаем шланги, отстёгиваем крепёж бачка.

Будет мешать уплотнитель капота, снимаем его.

Снимаем звуко- термоизоляцию с моторного щита. Для этого откручиваем крестовой отвёрткой все саморезы на изоляции сверху. Снизу изоляция крепится к кузову двумя болтами с головками на 10. Их удобнее откручивать высокой головкой с карданом и удлинителем.
Снимаем уплотнитель капота и обшивку.

Отстёгиваем пластиковые хомуты от листа изоляции.

Вынимаем обшивку.

Отключаем фишки от датчика уровня тормозной жидкости на пробке бачка.

Вынимаем шланг вакуумного усилителя из корпуса и отводим в сторону.
Шланг снимаем с этого штуцера.

Головкой на 17 и трещоткой откручиваем главный тормозной цилиндр, аккуратно отводим его вперёд, не отключая трубки тормозной магистрали.
Снимаем главный тормозной цилиндр.

Идём в салон и отключаем контактные разъёмы выключателя стоп-сигнала.

Высокой головкой на 13 откручиваем гайки крепления педали тормоза и вакуумного усилителя.
Отворачиваем гайки крепления педали тормоза.

Из-под капота вынимаем усилитель вместе с педалью. Для этого не обязательно снимать пластиковую накладку низа ветрового стекла, все снимается и без этого.
Поднимаем вакуумник и вытаскиваем педаль через это отверстие.Убираем вакуумник в сторону.

Корпус отопителя нового образца собран из двух частей, что значительно упрощает его демонтаж. Достаточно открутить три самореза и снять сначала правую, затем левую части.
Снимаем кожух отопителя.

Получаем полный доступ к шлангам радиатора отопителя, раскручиваем винтовые хомуты вводного, выводного шлангов и одного пароотводящего.
Отсоединяем патрубки от старого радиатора.

Радиатор фиксируется в четырёх точках — винт сверху у кромки стекла, две гайки на уровне коллектора и одна слева около фильтра. Откручиваем их.
Находим саморезы крепления радиатора и выворачиваем их.

Вынимаем старый радиатор, чистим-моем нишу от пыли и грязи, устанавливаем новый или отремонтированный старый. Сборка проходит в обратной последовательности.
Вытаскиваем старый радиатор.Вычищаем грязь из корпуса отопителя.

После сборки проверяем работу печки, патрубки должны быть горячими. Если они не нагреваются, в системе воздушная пробка, удаляем её и проверяем ещё раз.

Меняем печку 2110 старой модификации

Так, после слива жидкости и отключения проводов вентилятора, нужно снять жабо, стеклоочистители и накладку лобового стекла. Отопитель держится на зажимах, из них нужно снять 4 штуки.Снятие накладки ветрового стекла и зажимов корпуса отопителя.После этого:

Откручиваем винты крепления салонного фильтра.
Откручивая винты, запоминаем их месторасположение (среди них 4 длинных).

Снимаем вентилятор с частью корпуса.
Снимаем переднюю часть корпуса вместе с вентилятором.

Снимаем заднюю часть корпуса вентилятора.
Вытаскиваем корпус фильтра и заднюю часть корпуса вентилятора.

Ослабляем хомуты и снимаем три шланга (ввод, вывод и пароотводящий).
Отсоединяем шланги и вытаскиваем старый радиатор.

Вынимаем радиатор отопителя.

Заключение

Чистим все от грязи и пыли, устанавливаем новый радиатор, собираем все в обратной последовательности. Удачной всем работы и тёплого салона зимой!

Видео про замену радиатора печки ВАЗ-2110 старого образца

Основные аспекты работы системы отопления ВАЗ 2112 16 клапанов: как поменять радиатор печки?

В автомобилях ВАЗ 2112 применяется приточно-вытяжная вентиляция. Воздушный поток в данном случае поступает через специальные отверстия, которые находится в накладках для ветровых стекол. Сам воздух может поступать либо принудительно, под воздействием вентилятора отопителя, либо произвольно. Из салона воздушный поток выходит через щели, которые имеются между панелями дверей, а также в их торцах. В эти отверстия встроены специальные клапаны, которые пропускают воздушный поток наружу, а также задерживают его попадание внутрь, что позволяет улучшить теплоизоляцию в салоне.

Радиаторное устройство применяется для подогрева воздушного потока, этот узел устанавливает необходимую температуру, в результате чего воздух греется.

Основные элементы отопительной системы:

Сам радиатор. Он установлен в пластиковом кожухе, находится горизонтально под контрольным щитком.

Непосредственно конструкция включает в себя два ряда, выполненных из алюминия, шлангов, на которые установлены два пластиковые бачка. На левом бачке расположены два штуцера — через один осуществляется слив, а через второй — поступление антифриза в систему.

Для регулировки объема поступающего воздуха используются заслонки. Если эти элементы будут установлены в крайние положения, то воздушный поток поступать в салон не будет.

Еще одна особенность — в отличие от других моделей ВАЗ, в 2112 отсутствует кран отопителя, предназначенный для перекрывания потока антифриза. Соответственно, при функционирующем двигателей обеспечивается постоянный подогрев радиаторного устройства, что способствует оперативному прогреву салона. Благодаря значительному уменьшению стыков, во многом улучшается герметичность системы.

Возможные неисправности отопителя и способы их устранения

По каким симптомам можно определить неисправность отопительной системы:

• увеличился расход антифриза, в расширительном бачке постоянно сниженный объем жидкости;
• салон транспортного средства практически не прогревается;
• под днищем автомобиля стали появляться следы утечки антифриза, в районе установки радиаторного узла или расположения патрубков, также следы хладагента могут появляться и в салоне;
• на внутренних сторонах стекол стали появляться жирные следы, сами стекла сильно потеют;
• запах хладагента в салоне авто (автор видео — канал В гараже у Сандро).

По каким причинам печка ВАЗ 2112 не работает:

Одна из самых распространенных проблем — выход из строя радиатора, для решения проблемы есть два способа — либо ремонт радиаторного устройства, либо его замена. Ремонт актуален в том случае, если повреждения девайса несерьезные и его корпус можно запаять. Но зачастую ремонт не дает результатов, поэтому узел приходится менять.

Выход из строя моторедуктора, то есть самой печки. Что касается устранения проблемы, то здесь нужно действовать в соответствии с неисправностью. Если есть возможность, то разумеется, сам мотор нужно пытаться чинить, но обычно выполняется его замена.

Закончился антифриз. Такая проблема, как правило, связана с утечкой. Утечка может произойти через радиаторный узел, термостат либо поврежденные патрубки. Если радиатор и термостат целые, то нужно проверять состояние шлангов и особенно их соединений. Если патрубки потрескались и на них видны следы повреждений, то они подлежат замене.

Выход из строя термостата. По такой причине жидкость хоть и будет частично циркулировать по системе, но обогревать салон печка не сможет. При неработающем термостате обычно выполняется замена устройства.

Не работает блок управления отопителей, в частности, речь идет о модуле, расположенном на центральной консоли. Если управляющий модель отказывается работать, печка просто не сможет получать сигналы об активации, отключении и переключении режимов. Если проблема кроется именно в блоке, то его нужно будет менять, но зачастую такие неисправности обусловлены повреждением электроцепи или плохим контактом устройства с системой.

Критерии выбора радиатора печки

Что касается выбора, то перед покупкой вы должны точно узнать, какого образца установлена печка в вашем авто — старого или нового. В зависимости от этого производится выбор радиаторного устройства (автор видео — канал MegaMeyhem).

Инструкция по замене радиатора печки

Из-за того, что «двенашка» может быть оснащена радиаторным узлом старого или нового образца, процедура замены девайса может отличаться. Каждый из вариантов рассмотрим отдельно.Итак, как производится замена радиатора печки в системах нового образца:

Для начала нужно будет выключить зажигание и отключить АКБ. Откройте пробку расширительного бачка, затем подставьте под сливное отверстие резервуар емкостью около 4-5 литров и слейте охлаждающую жидкость. Если в антифризе есть осадок, то лучше будет поменять расходный материал.

Далее, выкрутите гайки и демонтируйте щетки стеклоочистителя.

Сделав это, нужно снять пластмассовую накладку, которая расположена под ветровым стеклом, она фиксируется с помощью двух гаек, а также четырех саморезов.

Чтобы получить доступ к отопительному устройству, необходимо произвести демонтаж жабо, выкрутить пять саморезов, две гайки и еще один винт, которые находятся снизу, в области рулевой рейки, а также посредине жабо.

Для демонтажа отопителя нужно будет произвести демонтаж поперечной распорки, если она установлена. Разумеется, распорки может не быть. Также следует снять гофру воздушного фильтра и дроссели со шлангов радиаторного узла.

Далее, от клемм отопителя следует отключить проводку.

После этого у рулевой рейки следует выкрутить две гайки, при помощи отопитель крепится, а также одну гайку, которая фиксирует устройство к кузову.

Сделав это, следует открутить еще три самореза, с помощью которых соединяются две половины отопителя. После этого можно извлечь и, путем раскачивания, отсоединить правую часть отопителя от левой.

Сам радиаторный узел расположен в демонтированной половине, он фиксируется при помощи трех болтов. Извлекаем это устройство и вместо него устанавливаем новое, разумеется, при этом следует установить и поролоновый уплотнитель. Затем проверяется работоспособность вентилятора, если нужно, устройство также следует поменять. Прежде чем произвести сборку, нужно промыть патрубки, по которым поступает хладагент. Сборка осуществляется в обратной последовательности.

Фотогалерея «Замена радиатора»

1. Слейте антифриз из системы.2. Отключите провода питания.3. Демонтируйте отопитель.Что касается замены в системах старого образца:

В данном случае вам также необходимо слить расходный материал, демонтировать жабо, отсоединить дроссели со шлангов и отключить питание отопителя.

После этого снимается расширительный бачок, в который заливается жидкость.

Далее, производится демонтаж вакуумного усилителя, для этого выкрутите две гайки с помощью ключа на 17 и осторожно отведите главный тормозной цилиндр. При этом будете максимально аккуратны, чтобы не повредить шланги тормозной системы. Шланг вакуумного усилителя следует демонтировать.

После этого в салоне авто следует выкрутить четыре гайки со шпилек педали тормоза. Сам вакуумный усилитель демонтируется вместе с педалью.

Так вы смогли получить доступ к радиаторному устройству. Вам остается только открутить три болта, с помощью которых он крепится, после чего заменить устройство на новое. Сборка производится в обратной последовательности, не забудьте налить антифриз.

Цена вопроса

В зависимости от производителя, а также версии отопителя (старого или нового образца), стоимость радиатора может отличаться. Новые радиаторы обойдутся покупателю в среднем от 350 до 1400 рублей, на вторичном рынке можно найти рабочий радиатор за 300-500 рублей. Загрузка …

Видео «Ремонт радиатора с помощью сварки»

Как правильно отремонтировать радиатор с помощью сварки — в ролике ниже представлена наглядная инструкция на примере классических моделей ВАЗ 2101-2107 (автор видео — канал ГАРАЖ . 6 на 4).

Замена Радиатора Печки На Ваз 2112

Замена радиатора отопителя ВАЗ 2110Важно знать! У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью. Читать далее >>>

Отопитель старого образца (до сен.2003г)

Отопитель нового образца (после сен.2003г)

Процедура замены радиатора печки старого и нового образцов будет различаться не значительно, но все равно расскажу отдельно.

Можно слить часть тосола с блока двигателя. Откручиваете крышку расширительного бачка (чтобы давление упало) и откручиваем сливную пробку, которая находится за модулем зажигания (его откручиваем и убираем в сторону).
В заранее подставленной ведро должно выбежать около 4х литров антифриза (если чистый, то можно заливать потом повторно).

А можно слить только через расширительный бачок. Снимаем шланг у печки и выливается около 1л тосола.
Далее снимаем вот этот резиновый патрубок (чтобы не мешался), ослабив три хомута:

Дальше в зависимости от отопителя процедура замены несколько отличается:

Замена радиатора печки старого образца

Снимаем зажимы корпуса отопителя и вентилятора, но не все.Важные моменты при сборке отопителя старого образца в обратном порядке:Нужно правильно установить пластиковый корпус вентилятора печки, чтобы педалька попала в нужный паз. Также не должно оставаться лишних болтов, все должно плотно прилегать.
