Как заменить светодиод в лампе

Ремонт светодиодных ламп своими руками: пошаговое руководство

После аккуратной замены вышедшей из строя детали светильник будет выполнять свои функции в полном объемеFilament LEDСледует сразу отметить, что лампы с такими светодиодами (филаментными) ремонту не подлежат. В них колба наполнена инертным газом, причем производители держат в секрете точный состав. Качественное воспроизведение промышленной технологии в домашних условиях невозможно.Такие приборы вполне можно восстановить при поломкеВсе они созданы из стандартных недорогих светодиодов, которые приобрести можно без лишних затруднений. Для проверки и выполнения рабочих операций подойдут типовые инструменты. Простейшие специальные приспособления для демонтажа и последующей сборки можно сделать своими руками.Принцип работы светодиодаПодробно изучать физические процессы не имеет смысла. Достаточно отметить, что в данном случае источником света является специализированный полупроводниковый прибор. Он излучает свет при подаче постоянного напряжения в несколько вольт при относительно небольшой силе тока. Это значит, что понадобится выпрямление и ограничение соответствующих электрических параметров. Наличие p-n перехода свидетельствует о возможности уточнения работоспособности с применением типовой проверки обычного диода.Устройство лампыДрайвер – это электронная схема, которая выпрямляет напряжение, ограничивает силу тока номинальным значением. Необходимое количество светодиодов установлено на подложке с радиатором для отвода тепла. Рассеиватель устраняет неравномерности светового потока и чрезмерную яркость отдельных излучающих элементов.Компоненты блока питанияВ этой простейшей электрической схеме драйвера светодиодной лампы 220 В конденсатор C1 вместе с резистором R1 снижают напряжение до нужной величины. Ее определяет количество последовательно включенных светодиодов.

На каждом из них падение напряжения составляет около 3 V (точная величина указана в техническом паспорте прибора). После диодного мостика оставшиеся пульсации сглаживает конденсатор C2. Резисторы R3, R4 ограничивают пусковой ток при подключении к сети питания.

Когда лампа выключается, через R2 параллельный конденсатор быстро разряжается.

Основные причины поломок светодиодных ламп

В рассматриваемой схеме применены простейшие электронные компоненты, которые редко выходят из строя. По статистике чаще всего повреждается электролитический сглаживающий конденсатор. Проблемы возникают, если «экономно» применяют детали без запаса по номиналу напряжения.Также встречается недостаточно качественные паяные соединения. Они разрушаются после нескольких циклов включения/выключения в результате температурного расширения/уменьшения. Ремонт светодиодных светильников может понадобится чаще, если они установлены в помещении с повышенной влажностью. В лампах этого типа нет контактных групп, которые повреждаются при образовании пленки из окислов. Поэтому здесь тоже причиной поломки будет бракованная пайка.

Иногда плохо организован отвод тепла. В таких условиях светодиоды не способны выполнять свои функции длительное время. Недопустимо, если вместо металлического радиатора установлена пластиковая подделка.

Такие изделия имеет смысл ремонтировать только с полной заменой негодных частей конструкции. При некомпетентной сборке «экономят» термопасту или не используют ее вовсе. В этом случае даже качественный алюминиевый радиатор не выполнит свои функции с максимальной эффективностью.

Качественный ремонт светодиодных ламп своими руками

Если не горит одна лампочка, значит цепь питания исправнаЧтобы исключить сомнения, проверяют 220 V непосредственно в патроне. Для этого используют мультиметр, пробник фазы (отвертку с встроенным индикатором фазы), либо вкручивают другую работоспособную лампу.
ИллюстрацияКак отремонтировать светодиодную лампу своими руками: пошаговая инструкция с комментариями

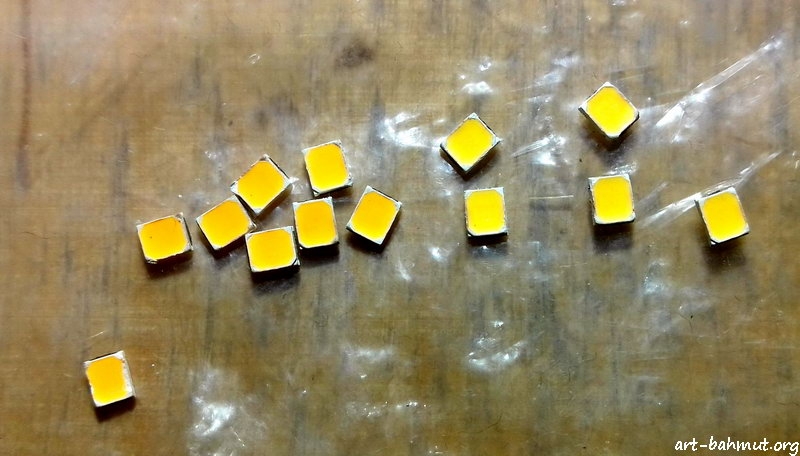

Проще всего, когда есть запасные светодиоды типа SMD нужного типоразмера. В этом примере рассмотрен более сложный технологический процесс. Здесь один из старых приборов разбирают для извлечения необходимой детали.

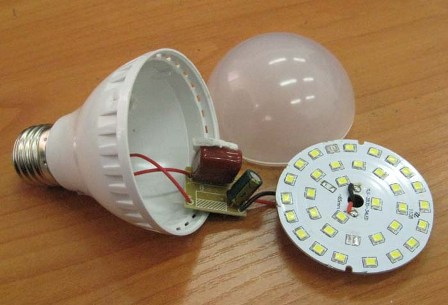

Такую лампочку разобрать не сложно. Рассеиватель снимается вращательным движением, без приложения лишних усилий.

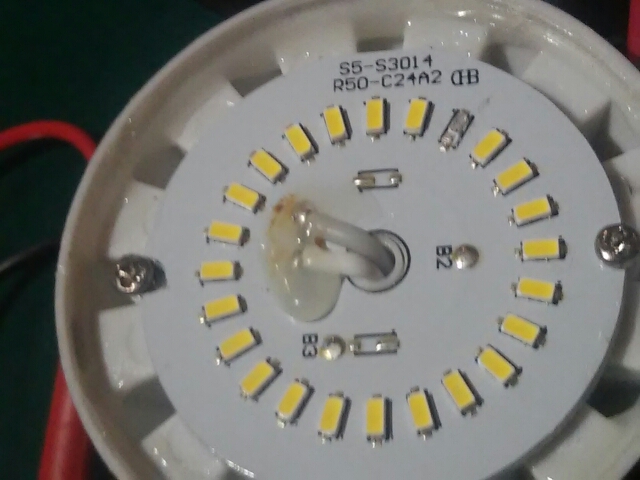

На фотографии виден почерневший неисправный светодиод. Эти приборы устанавливают последовательно, поэтому неисправность одного элемента разрывает соответствующую электрическую цепь.

Мастер часто выполняет ремонт ЛЕД-ламп, поэтому собрал специальную конструкцию. На деревянной дощечке он закрепил патрон и клавишный выключатель для проверки и удобной фиксации прибора при выполнении рабочих операций.

Чтобы извлечь светодиоды донорскую плату закрепляют в зажиме «крокодил» специального приспособления «третья рука». Его снизу нагревают строительным феном. Когда припой расплавится, детали вынимают пинцетом и откладывают в сторону. Это удобнее и быстрее по сравнению с применением паяльника.

Аналогичным образом демонтируют сгоревший элемент. Перед заменой обращают внимание на соответствие контактных групп (одна из них больше). По аналогичной методике, с применением пинцета и строительного фена устанавливают новый светодиод.

Далее плату помещают на диэлектрическую мягкую подкладку для проверки. Используют обычный мультиметра. В режиме «прозвонки» на его щупах есть постоянное напряжение 3 V. Рабочий светодиод загорается.

Эту процедуру надо выполнять с правильным подсоединением контактов, соблюдая полярность. Опытный мастер рекомендует в процессе ремонта светодиодной лампы проверять соседние детали, которые могут быть испорчены слишком продолжительным высокотемпературным воздействием.

Плату устанавливают на место. Для жесткой фиксации используют термостойкий герметик. Припаивают провода питания.

Монтируют рассеиватель. Проверяют работоспособность лампы.

К сведению! В следующих разделах статьи рассказано, как разобрать лампочки светодиодные других типов. Ниже приведены рекомендации по правильной диагностике и решению сложных проблем.

Как разобрать светодиодную лампу и выявить неисправности

В предыдущем разделе была рассмотрена простейшая ситуация. Но производители применяют различные виды соединений, что на практике значительно затрудняет демонтаж. Если рассеиватель не снимается рукой, его можно поддеть ножом. В крайнем случае придется сделать отверстие непосредственно в стыке для вставки острия инструмента.Некоторые клеевые составы настолько прочны, что разборку выполнить невозможно. В таких ситуациях разрезают лампу по шву с последующим применением герметика в процессе сборки. Неровности снаружи зачищают мелкой шкуркой.В этом примере нижняя часть корпуса отсоединяется без лишних сложностей, что упрощает ремонт светодиодной лампыПосле такой операции освобождается доступ к диммеру. Проверку этой части начинают с визуального осмотра. Если отсутствуют почерневшие детали и обрывы проводов, с помощью мультиметра проверяют последовательно отдельные элементы.Ремонт люстр светодиодных выполняют с учетом особенностей определенных конструкцийНа этом фото стрелками отмечены отдельные блоки питания и управления. К ним подключены светодиоды (единичные или группы), которые заменяют при необходимости.При ремонте светодиодных прожекторов мощные сборки из нескольких полупроводниковых приборов меняют на новые аналоги. Отдельные элементы в них исправить в домашних условиях невозможно

Замена светодиодов в ходе ремонта светодиодной лампы на 220 В своими руками

Извлечь из такой конструкции светодиод без повреждения с применением строительного фена невозможноПри любом направлении струи раскаленного воздуха возможен перегрев нескольких радиодеталей, что увеличит общую стоимость ремонта светодиодной лампы. Подобные сложности возникают при жестком креплении платы на металлическом радиаторе.Для демонтажа и последующей установки применяют специальные насадки на паяльникАналогичное приспособление для ремонта ламп можно сделать в соответствии с монтажными размерами определенной модели светодиода и диаметром жала паяльника.К сведению! Демонтировать неисправную деталь можно без насадки. Для этого вынимают иглой светофильтр, кладут в углубление немного припоя. Далее разогревают через это место выводы до нужной температуры. На соседние элементы платы при такой методике будет оказываться минимальное тепловое воздействие.

Устранение основных причин моргания светодиодных ламп

Холодная пайкаТакой дефект (отмечен стрелкой) сопровождается появлением щели с окислами. Вполне возможно прерывание электрического контакта. Выявить неисправность даже с помощью увеличительного стекла сложно. Поэтому ремонт светодиодных ламп своими руками заключается в повторной пайке всех посадочных гнезд. Процедура займет определенное время. Но с учетом относительно небольшой сложности схемы, сделать необходимые операции в домашних условиях будет не слишком сложно.Вздутие – свидетельство неисправности электролитического конденсатораЭта неисправность сопровождается морганием, так как не выполняется функция устранения паразитных колебаний. Также может наблюдаться снижения интенсивности свечения.

Чтобы уточнить необходимость ремонта светодиодной лампы проверяют исправность конденсатора по следующему алгоритму:

Выпаивают, извлекают деталь из платы. Разряжают, замкнув контакты отверткой.

Подсоединяют щупы мультиметра в режиме измерения сопротивления, соблюдая полярность (плюс к плюсу, минус к минусу).

Наблюдают за ростом значения до максимума по мере заряда. Если сразу отображается «1» – прибор неисправен (обрыв). Индикация «0» – короткое замыкание.

При наличии соответствующего режима (специальных гнезд) емкость конденсатора измеряют мультиметром

Особенности сложного ремонта светодиодных ламп: устройство, электрические схемы современных драйверов

Для более точного поддержания оптимальных электрических параметров и дополнительных возможностей регулировки блоки питания создают на основе специализированных микросхем.Электрическая схема светодиодной лампы на 220В, оснащенной современным драйверомЭто устройство выполняет свои функции с помощью модуляции частотно-импульсного типа. После выпрямления диодным мостом и сглаживания паразитных колебаний конденсаторами постоянное напряжение подают на вход микросхемы. Это запускает процесс формирования импульсов на выходе «Gate». Они в свою очередь управляют работой мощного транзисторного ключа.Если к выводу LD подключить резисторы, будут обеспечено плавное включение светодиода. Для аналогового диммирования (регулировки уровня яркости) в эту цепь вставляют переменный резистор. Внешнее управление организуют подачей сигнала (прямоугольных импульсов) на PWMD.

В этом варианте ремонт светодиодных ламп своими руками затруднен. Кроме более широких знаний в профильной области понадобится специализированное измерительное оборудование. Работоспособность импульсно-частотного модулятора проверяют с помощью осциллографа.

В стандартном режиме величина тока через светодиод изменяется по пилообразному графику. Максимальные и минимальные значения зависят от индуктивности в схеме («L») и частоты колебаний на выходе («Gate»). Для проверки конденсатора, резисторов и других элементов применяют типовые методики.Видео, как починить светодиодную лампу на 220 V:

​Как заменить светодиод в лампе?

Как заменить светодиод в лампе? Такой ремонт является простой процедурой, которая под силу даже человеку, не обладающему специальными навыками электрика. Светодиодные лампы набирают все больше поклонников последнее время. Это обуславливается длительностью их работы в сравнении с обычной лампой накаливания. Однако и в них случаются небольшие поломки. Но в сравнении со старыми лампами, здесь можно приложить чуточку усилий и восстановить работоспособность. Для успеха достаточно уметь обращаться с паяльником и мультиметром.

Чем заменить сгоревший светодиод в лампе?

Для решения этого вопроса есть несколько выходов – либо искать замену в магазинах, либо просто выключить из цепи сгоревший элемент. Диоды в любой лампе собраны цепочкой, как гирлянда. При выходе из строя одного из них, достаточно отпаять контакты сгоревшего от платы и соединить цепочку напрямую. После этого лампа будет светить немного тусклее. Это объясняется тем, что общее сопротивление цепи немного уменьшится. Такое решение значительно сократит срок службы лампы, так как на оставшиеся светодиоды будет подаваться большее напряжение. Исключение одного элемента из цепи лучше использовать как временное решение.Заменить сгоревший светодиод в лампе на новый можно, подыскав запасную часть нужного размера. Раздобыть светодиод можно из старой лампы, или купить в магазине. Диоды продаются в лентах по небольшой цене. Это упрощает процесс ремонта и удешевляет стоимость пользования светодиодными лампами. Заказать из Китая 100 штук светодиодов можно ориентировочно за 50 рублей – будет, чем заменить сгоревшие элементы в большом количестве лампочек. Главный критерий – схожесть по параметрам с исходными диодами.

Как найти сгоревший элемент?

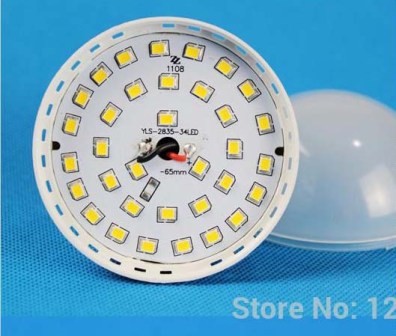

Необходимо разобрать саму лампу. Для этого отделяется рассеивающее стекло. Как правило, оно крепится на клей к пластмассовому корпусу лампы, поэтому достаточно будет аккуратно поддеть его острым ножом или отверткой. Затем необходимо открутить плату от посадочного места. Теперь можно переходить непосредственно к поиску неисправного элемента. Мультиметром проверяются контакты светодиодов в прямом направлении. Рабочие элементы будут тускло светиться.Если под рукой не оказалось мультиметра, то можно подать напряжение на диоды с помощью батарейки номиналом 9В через резистор с сопротивлением 1кОм. Также не стоит забывать и про простой визуальный осмотр. Сгоревшие элементы могут выдать себя черными точками или припухлостями.

Как правильно припаять новый светодиод?

Провести всю процедуру замены можно стандартным паяльником. Перед тем как заменить светодиод в лампочке, необходимо снять эластичный светофильтр. Его достаточно поддеть тонкой отверткой или иглой. Под ним Вы найдете металлическую поверхность с кристаллом. На нее нужно нанести немного припоя и гелеобразного флюса. После прогреть смесь паяльником, пока светодиод не отпадет от платы.Для более удобного удаления сгоревшего диода, можно воспользоваться термопинцетом. Не у каждого найдется в доме такой узкоспециализированный инструмент, поэтому его можно заменить самодельной П-образной насадкой на паяльник. Изготовить ее можно самостоятельно из подручных материалов.Перед пайкой нового диода необходимо удалить остатки старого припоя. Для этого можно использовать обычную проволочную оплетку с экранированного кабеля. Пропитав ее флюсом или канифолью, провести прогретым паяльником по контактам. Старый припой впитается в оплетку. Остается только облудить контакты для подготовки к монтажу нового элемента.

Контакты светодиода покрываются гелеобразным флюсом. Установив новый диод, достаточно немного прикоснуться паяльником. Припой плавится очень быстро, поэтому необходимо соблюдать осторожность, чтобы не сместить элемент. Не стоит опасаться обжечь палец, которым придерживаете деталь, пайка занимает несколько секунд, Вы даже не почувствуете нагрева элемента.

После совершения всех манипуляций, можно проверить работоспособность агрегата. Не вставляя на место рассеивающее стекло, вкрутите лампу в светильник и подайте питание. Если пайка выполнена правильно, все светодиоды будут светиться. Не забывайте о технике безопасности. Вкручивать и выкручивать лампу нужно только при отключенном светильнике.

Почему светодиоды выходят из строя?

Несмотря на громкие рекламные лозунги о том, что срок службы лампочки на основе светодиодов 25 лет, нередко покупку омрачает поломка нового девайса. Причин на это может быть несколько:— Плохое качество сборки. Несоблюдение технологии пайки, применение холодной пайки – приводит к плохому контакту и перегреву диодов— Отсутствие драйвера. Чтобы снизить цену, производители экономят на комплектующих. Поэтому вместо необходимого драйвер ставят обычный резистор, который не всегда справляется с перепадами напряжения— Неправильный подбор резисторов и конденсаторов. Некоторые производители идут на уловку, подбирая комплектующие так, чтобы лампочка светила ярче, чем положено. Из-за этого светодиоды работают на завышенном напряжении, что значительно сокращает срок их службы.— Проблемы с проводкой. Если имеется плохой контакт в проводке квартиры, то он дает скачки напряжения, а также перегрев лампы— Патрон. Контакты в патроне могут окислиться со временем или просто отогнуться, что опять же приведет к перегреву и скачкам напряжения.Светодиодные лампы с каждым годом все больше вытесняют привычные лампы накаливания и энергосберегающие. Стоимость их выше, однако срок службы дольше. Также они потребляют меньше электроэнергии. Отремонтировать такую лампочку своими руками под силу любому человеку, который немного разбирается в электронике и знает, как пользоваться паяльником. Достаточно знать несколько хитростей, которые были описаны выше.

Как самостоятельно починить светодиодную лампу?

Из экзотики в обыденность перешли такие источники света, как лампы LED. С появлением ярких светодиодов был только вопрос времени, когда же они заменят собой источники искусственного освещения, придут на замену менее эффективным лампам. И вот это свершилось, полки магазинов и витрины сайтов пестрят предложениями лампочек из светодиодов. Их стали делать все кому не лень, поскольку для сборки такого источника света не требуется специфическое оборудование, все комплектующие производят по отлаженной технологии, а схемотехника обкатана и беспрецедентно проста. И вот вы стали счастливым обладателем LED лампочки, и какое-то время она радовала, но вдруг перестала работать. Хорошо если эта лампочка фирменная с гарантией, т.к. ее можно поменять, если вдруг перестала работать раньше срока. А что делать если это продукция неизвестного китайского бренда, «Космос» или гарантия закончилась? Не спешите расстраиваться и выкидывать ее в мусор. В этой статье мы расскажем, как осуществить ремонт светодиодной лампы своими руками, предоставив пошаговые инструкции и видео.

Знакомимся с устройством LED лампочки

Перед тем как приступать к ремонту лампочки на 220 либо 12 вольт, необходимо ознакомиться с ее устройством. Как уже говорилось выше, конструкция предельно проста. Лампу условно можно разделить на три части: корпус с цоколем и светофильтром, плата питания светодиодов, LED модуль.Разобрав аккуратно корпус, перед вами откроется внутренности электронной схемы. В большинстве своем китайские производители недорогих устройств, таких как «кукуруза» и им подобных светодиодных светоизлучателей, устанавливают бестрансформаторные конденсаторные источники тока. В этих схемах конденсатор выполняет роль ограничителя тока и напряжения.К сведению читателя скажем, что рабочее напряжение одного светодиода составляет 3.3 Вольта, а ток полупроводникового кристалла около 20- 50 мкА в зависимости от типа диода. Если эти параметры будут завышены, диод перегреется и кристалл пробьет, выйдет из строя.Как же устроены лампочки LED. Последовательно в цепочку 50 — 60 светодиодов спаяны вместе, совместно образуя светоизлучающий элемент на напряжение 180 вольт. Силовой конденсатор с резистором ограничивает ток и напряжение до требуемого уровня.Часто производители таких устройств идут на заведомый обман, и вот в чем: если увеличить ток через кристалл выше рабочего номинала, но в разумных пределах, то излучение от диода возрастет.

В связи с этим так же станет выше тепловыделение, с которым можно непродолжительное время бороться. Данная хитрость выгодно выделяет их на фоне конкурентов, ввиду большей яркости при одинаковой заявленной мощности.

Однако приводит к падению светоизлучения или разрушению со временем и горькому разочарованию пользователя.

Как починить вышедший из строя элемент?

Итак, имея представление об устройстве электронной схемы нашей светодиодной лампы, которая не работает, рассмотрим, как отремонтировать ее в домашних условиях.Первым делом производим визуальный осмотр микросхемы и самих диодов. В 80% случаях поломкой является сгоревший светодиод. Чтобы осуществить ремонт, нужно сначала найти диод, который зрительно отличается от остальных, например, наличием выраженной черной точки, как показано на фото ниже, после чего заменить его на новый.Видеоурок по ремонту светодиодной лампочки, в которой сгорел светодиод:Как починить сгоревшую LED лампу с цоколем E27Также может перегореть токоограничивающий резистор. Редко выходят из строя рабочие конденсаторы, своей поломкой выводя из строя остальные элементы LED устройства.Раз вы изучаете данную страницу, мы надеемся что у Вас есть паяльник и минимальные понятия в электронике. Теперь о методике поиска неисправности.

 Проверка диода возможна как мультиметром, так и кроной с ограничивающим резистором 1 кОм. Поочередно ставя проводки на выводы светодиода, исправный будет светить.

Мультиметр в положении прозвонка также заставит светодиод светиться, при соблюдении полярности.Если со светоизлучателем проблемы не выявлено, тестером проверяем ограничивающий резистор, в большинстве схем его номинал около 100-200 Ом. Более сложный ремонт рекомендуем просмотреть на видео:Также бичом современных схем является такое понятие, как «холодная пайка». Это когда со временем разрушается контакт в плохо залитом оловом месте пайки.

Цепь разрушается физически и разрывает целостность схемы, в результате чего светодиодная лампа не включается. Отремонтировать поломку можно путем повторного прогрева места контакта с нанесением на него флюса.

Редко встречающиеся неисправности — это пробой выпрямительного диода или конденсатора, который случается во время бросков напряжения. С помощью тестера можно установить это досконально. Выявив причину и заменив перегоревший элемент можно вернуть лампочкам рабочее состояние. Более подробно узнать о том, как проверить конденсатор, вы можете в нашей соответствующей статье.В более дорогих LED устройствах вместо конденсаторного блока питания стоит импульсный источник питания, который автоматически подстраивается под напряжение в сети, и регулируя его, на выходе держит постоянное значение напряжения и тока, не давая кристаллам диодов перегреваться, обеспечивая долгую службу и постоянный световой поток.Метод поиска неисправности практически не отличается от вышеописанного, и скорее всего это будет холодная пайка на каком-либо из элементов. Ремонт светодиодной лампы в этом случае не составит труда.Если же диодная лампочка не загорается либо мерцает, далеко не всегда причина в ее неисправности. В большинстве случае мигание происходит из-за того, что она подключена к выключателю с подсветкой. В этом случае решить проблему можно, заменив выключатель на обычный.

Также в качестве ремонта можно рассмотреть еще один простой способ исправить проблему — отключить подсветку на выключателе, отсоединив диодную лампочку в нем.

Однако иногда все же лампа может мигать, т.к. в ней что-то отошло, например, отпаялся провод от цоколя. В этом случае отремонтировать ее достаточно просто, по следующей технологии:Что делать, если настольная лампа мерцает?

Идея для домашних мастеров

Прочитав нашу статью возможно у Вас возникнет такой вопрос, а можно ли самому собрать такой источник света? Можно, именно так я и сделал, до того как начал использовать заводские LED, и то в силу специфики люстры и дизайна. Используя светодиодную ленту и переделанный электронный трансформатор, была изготовлена лампа на рабочий стол с двумя режимами работы. Позже изготовлен ночник на одном мощном трех вольтовом диоде и декоративном бра из шпагата.Также можете узнать о том, как сделать LED лампочку в нашей отдельной публикации. Надеемся этой статьей мы вас заинтересовали, не только возможностью ремонта светодиодной лампы своими руками, но и идеей создания красивых и необычных источников света!

Ремонт светодиодных светильников – виды, причины и способы устранения неисправностей

С появлением светодиодных технологий системы освещения вышли на совершенно новый уровень. Экономичные, экологически и электрически безопасные приборы сегодня эксплуатируются везде – они пришли на смену стандартным «лампам Ильича» и набравшим популярность «экономкам». Первые давно устарели с моральной точки зрения, вторые крайне опасны для здоровья из-за содержащихся внутри паров ртути.Несмотря на продолжительный срок эксплуатации, даже такие устройства со временем выходят из строя. Дорогостоящий ремонт светодиодных светильников в некоторых ситуациях можно выполнить самостоятельно, в домашних условиях, что мы и рассмотрим далее.

Элементы светодиодных источников света

Прежде чем разбирать на составные части вышедшую из строя светодиодную лампу, обязательно изучите ее устройство и принцип работы. Стандартное оборудование данного типа имеет в составе электронную плату питания, световой фильтр и корпус с цоколем. Более дешевые модели вместо ограничителей тока и напряжения используют обычные конденсаторы.Принцип действия светодиода практически идентичен полупроводниковому элементу. Ток между анодом и катодом перемещается по прямой линии, что приводит к образованию свечения. Каждый светодиод по отдельности характеризуется минимальной мощностью, из-за чего используется сразу несколько штук.

Для создания нужного светового потока применяют люминофорное покрытие, трансформирующее свет в видимый для человеческого глаза спектр.

Качественные модели содержат высокотехнологичный драйвер, выполняющий функцию преобразователя наряду с диодной группой. Первичное напряжение идет на трансформатор, уменьшающий характеристики тока. На выходе элемента получаем постоянный ток, необходимый для питания led-диодов. С целью уменьшения пульсации в цепи используется вспомогательный конденсатор.Несмотря на многочисленные разновидности, отличия устройств, количество используемых светодиодов, все осветительные приборы данного типа характеризуются одной конструкцией, что упрощает их техническое обслуживание.

Виды поломок и их причины

Существует несколько возможных неисправностей светодиодных приборов, что связано с их хоть и схожей, но достаточно сложной конструкцией. Самые распространенные поломки среди остальных сопровождаются следующими моментами:

• полное отсутствие свечения;
• периодическое отсутствие освещения;
• кратковременное мерцание;
• отключение света в произвольные моменты;
• повреждение лампочки или светодиода.

Причин появления поломок еще больше. Чаще всего из них встречаются следующие:

Нарушение правил и рекомендаций эксплуатации светодиодных устройств. Покупая новый светильник, обязательно изучите условия его работы, прописанные в технической методичке. При игнорировании любого правила вероятность поломок возрастает в несколько раз.

Перегрев оборудования. Сами по себе светодиоды в работе практически не нагреваются, но если температура превышает заявленные 50–60 градусов, то может произойти разрыв нити, держателя или отслоение контактов на электронной плате. Перегрев иногда происходит из-за того, что не предназначенный для этих целей светильник устанавливается внутрь натяжного потолка. Это препятствует его естественному охлаждению.

Выгорание led-диода – полное или частичное. Привести к этому могут высокие скачки напряжения сети или перегорание конденсатора.

Если сильнее углубиться, то можно выявить несколько других, более редких, но не менее интересных причин, из-за которых может не работать светодиодный светильник:

• технические нарушения при подключении к сети питания;
• короткое замыкание;
• неверная установка оборудования;
• ошибки при построении элементов в схеме подключения;
• изделие низкого качества – при попытке сэкономить не забывайте о том, что покупаете «кота в мешке».

В таких устройствах могут быть изначально плохо припаяны контакты либо вместо драйвера используется дешевый конденсатор. Речь идет о так называемом заводском дефекте.Светодиодные потолочные светильники с пультом дистанционного управления часто выходят из строя как раз из-за заводского брака. Таким образом, для выполнения ремонта важно правильно установить не только поломку, но и причину ее возникновения.

Подготовка к ремонту светодиодных приборов

Для выполнения качественного ремонта, гарантирующего исправность изделия и его продолжительную эксплуатацию в дальнейшем, необходима кропотливая подготовка. Для начала выполните демонтаж люстры, настенного светильника. В случае с настольными лампами просто отключите их от сети питания. В дальнейшем пригодятся некоторые инструменты и материалы, в том числе отвертка, плоскогубцы, изолента, нож.

Клещи или пассатижи пригодятся в том случае, если корпус устройства соединен с помощью специальных скруток. Для проверки контактов воспользуйтесь мультиметром.

Не забывайте о том, что каждый инструмент должен иметь электроизоляцию – запрещено выполнять работы пассатижами или клещами с голыми металлическими рукоятками.

Конструкция светодиодных люстр и визуальный осмотр

Светодиодные подвесные светильники, работающие от пульта дистанционного управления, появились сравнительно недавно. Их устройство знакомо далеко не всем, поэтому вкратце рассмотрим конструкцию приборов.В самой простой комплектации люстра на светодиодах состоит из корпуса (металлического, пластикового, стеклянного), блока с регулятором (драйвера). Последний элемент используется как выпрямитель напряжения, на нем размещают клеммы и зажимы, к которым подводится питание от промышленной сети. Проводами блок питания соединен с лампами.Изучите конструкцию устройства, используя приложенную к нему инструкцию, чтобы разобраться, где находятся блоки управления. Они могут устанавливаться как внутри, так и снаружи изделия.Ремонт люстры без пульта ДУ намного проще. В таком приборе установлен диод или диодный мост с электролитами и резисторами. Также есть катушка с обмоткой для уменьшения пульсации.

Чтобы правильно отремонтировать уличный или внутренний светильник, соблюдайте пошаговую инструкцию:

Снимите прибор с потолка или стены и удалите крышку корпуса.

Изучите электронную схему, чтобы разглядеть видимые дефекты (либо подтвердить их отсутствие). К таковым относятся обрывы проводки.

Удалите плафон и другие декоративные украшения оборудования, выкрутите светодиодные лампочки, если они используются.

Изучите цоколь на предмет наличия прогоревших мест. Для зачистки можете использовать обычный нож.

Заново выполните скрутки, подтяните все винты на крепящихся к плате элементах. При отсутствии видимых дефектов изучите непосредственно лампу.

Простейший способ проверить цепь светодиодов лампы

Рассмотрим самый легкий метод проверки цепи светодиодов. Для начала зафиксируйте лампу, используя обрезанную пластиковую бутылку с меньшим диаметром. В нее и вставляется лампа. Для подачи питания воспользуйтесь вспомогательным блоком питания (в том случае, если речь идет об устройстве на 12 или 24 В).Важно, чтобы лампа в этот момент была подключена к сети. Как только вы замкнете контакты на сгоревшем светодиоде, прибор загорится. Если этого не произойдет, то, возможно, перегорело более одного диода.Продолжите визуальный осмотр схемы и ищите места прогаров, вздутые конденсаторы, изучите каждую дорожку на плате. При обнаружении оборванных контактов выполните пайку. Если цепь состоит из 10 и менее элементов, то ни в коем случае не заменяйте сгоревший светодиод проводом или перемычкой. Это может привести к перегрузке катушек и сгоранию диодов.

Устранение поломки люстры с дистанционным управлением

Чаще всего причина поломки люстры с пультом ДУ заключается в перегреве матрицы. В такой ситуации ремонт выполняется следующим образом:

Снимите и разберите люстру.

Выясните причину поломки – отыщите перегоревшие элементы.

Если потребуется замена компонентов и выполнение пайки, то обязательно изучите схему устройства, приложенную к гарантийному талону.

Перегореть может контроллер, антенна или блок управления. В данном случае требуется банальная замена вышедшего из строя изделия.

Радиаторы охлаждения

Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие.

Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.

Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.

Выполняем ремонт светодиодной лампы, схемы, видео

Светодиодные лампы плотно вошли в нашу жизнь, практически заменив привычные для нас грушевидные лампочки с нитью накаливания. Достоинства такого светильника очевидны: он дает яркий свет, долго служит, а в случае поломки подлежит ремонту. Ремонт светодиодной лампы – относительно несложный процесс, в особенности, если лампочка сделана своими руками.Самый простой тип самодельных ламп обычно основан на старых светильниках со стандартным цоколем и массивом, включающим несколько десятков, а иногда и сотен круглой формы белых светодиодов.

Такие лампы являются самыми простыми и наиболее легко изготавливаются в домашних условиях.

В этой статье мы поговорим о ремонте светодиодных светильников собственного производства и заводских моделей, которым посвящен целый раздел на нашем сайте.

Содержание статьи о ремонте светодиодной лампы

Устройство светодиодной лампы

Итак, из чего состоит стандартная светодиодная лампа на 220 Вольт? Условно ее можно разделить на 2 части: источник питания и световой модуль. В состав источника питания входят:

• цоколь
• нижний держатель
• плата питания
• верхний держатель

Световой модуль состоит из:

• радиатора
• рефлектора
• крепежного болта
• многокристального модуля
• пластиковой колбы

Теперь проанализируем схему ремонта.

Как отремонтировать самодельную светодиодную лампу своими руками

Если не все покупные модели являются разборными и пригодными для ремонта, то светодиодная лампа, сделанная своими руками, может даже в случае поломки получить вторую путевку в жизнь. Если ваша самодельная лампочка перегорела, то не торопитесь ее выбрасывать. Давайте попробуем ее починить. Ремонт LED ламп необходимо разделить на две части: ремонт светоизлучающих элементов и блока питания. Светодиоды не подключаются к сети 220 В напрямую, а получают ток через стабилизатор, который является понижающим электронным трансформатором. С его проверки и следует начинать ремонт. Такие стабилизаторы позволяют обеспечить на выходе постоянную величину напряжения в 5-20 В, а также ток не выше 0,1 А.изучаем устройство светодиодной лампы перед ремонтомКстати, при определении причины поломки лампы, советую использовать золотое правило: если лампа погасла сразу – проблема в сгоревшем светодиоде; если лампа начала мигать, а потом погасла – проблема в блоке питания.Ремонт блока питания светодиодной лампыТакой блок питания обычно страдает от сгоревшего конденсатора на 1 мкф 400 В, служащего балластным резистором. Проводить проверку его работоспособности измерителями емкости не имеет смысла, так как дефект (утечка) может проявляться только в случае сетевого напряжения в 220 В, в результате чего самым оптимальным вариантом будет его замена. Диоды, расположенные в выпрямителе, сгорают, хотя и редко. Найти неисправный диод можно при помощи тестера.

Иногда могут выходить из строя полуваттные токоограничительные низкоомные резисторы. В этом случае может помочь омметр. Цветные полоски, нарисованные на корпусах резисторов, указывают их сопротивление.

Поиск сгоревшего светодиодаВ том случае, если источник питания является исправным, то следует приступить к проверке самих светодиодов. Для этого можно использовать батарейку на 9 В и проверить все светодиоды один за другим, используя резистор с сопротивлением 1 кОм. После обнаружения неисправного светодиода следует просто замкнуть его выходы.Обычно в самодельных светодиодных лампах элементы соединяются цепочкой, как в гирлянде, в результате чего, даже если замкнуть один из них, другие будут продолжать светиться, возможно, даже немного ярче.После окончания ремонта лампы необходимо собрать её обратно в корпус, после чего закрутить в патрон.

Схема ремонта заводской светодиодной лампы

Несмотря на то, что производитель заявляет о сроке службы светодиодных ламп более 10 лет, они зачастую выходят из строя намного раньше. Но не стоит их выбрасывать, попробуйте отремонтировать LED лампу своими руками. Какие из популярных моделей светодиодных ламп ремонту.Таблица ремонтируемых осветителей
Наименование моделиПодлежит ли ремонтуКраткое описание технологии

ASD LED A60 econom 5 Вт с цоколем e27
Теоретически – нет, практически – да.
Колба данной лампы стеклянная, что теоретически делает ее неразборной и неподлежащей ремонту в случае перегорания светодиода, Стекло можно разбить или аккуратно отпилить стекло можно ножовкой с полотном из карбида вольфрама, предварительно обмотав колбу скотчем или поливая водой. Назад стекло установить вы не сможете. Определить перегоревший светодиод можно при наличии на нем черной точки. Чтобы окончательно убедиться в неисправности, тестируем все светодиоды мультиметром, выставив напряжение исходяжего тока на 6 В. Обнаружив неисправный светодиод, его вытягивают из лампы, а цепочку светодиодов замыкают. В результате лампа будет светить, но без колбы.

SMD 5730 с цоколем е14 на 5 Вт
Подлежит
Лампа имеет пластмассовую колбу, которую относительно легко снять. Обнаружить перегоревшие светодиоды можно при помощи мультиметра. Их можно заменить другими светодиодами или выпаять из лампы и замкнуть цепь. В случае поломки конденсатора, его необходимо выпаять из платы и заменить новым.

Ecola GX53
Подлежит
Ecola GX53 представляет собой светодиодную лампу весьма сомнительного качества, которая часто выходит из строя. Ремонт данного светового прибора будет происходить по той же технологии, что и в двух предыдущих случаях.

Светодиодная лампа Т8
Подлежит
Т8 – достаточно громоздкое изделие. Данная лампа ремонтируется по схожему принципу с предыдущими тремя.

Светодиодная лампа типа «кукуруза»
Подлежит
«Кукуруза» одна из наиболее легко разбираемых светодиодных лампочек. Процедура ее ремонта такая же, как и ASD LED A60 econom 5 Вт с цоколем e27.

Как видите, большинство лампочек можно починить. Обсудим технологию починки светодиодного светильника более подробно. Для примера возьмем самую простую LED лампу, состоящую из стандартного цоколя и определенного количества светодиодов. Ремонт начинается с проверки бестрансформаторного выпрямителя, выдающее напряжение которого должно находиться в пределах от 5 до 20 Вольт, а ток – не более 0,1 Ампера. Затем проверяют диоды, как в случае лампы с цоколем Е27, пример ремонта которой описан выше в таблице.Схема ремонта1. Замена конденсатора. Самая распространенная причина поломки – перегорел дешевый китайский конденсатор, к примеру, на 1 мкф 400 В, (иногда встречаются на 250 В). Чтобы проверить исправность этой детали, необходимо выставить мультиметр в режим измерения сопротивления, выбрав там самый большой предел измерения сопротивления, который обычно равен 2 МОм.

Затем щупами прикасаемся к усикам конденсатора (руками к токоведущим частям щупов и усиков дотрагиваться нельзя!). Если он исправен, через пару секунд на экране высветиться единица. Если единица высветится сразу или значение будет меньшим, значит, конденсатор сломан.

Самый простой выход из данной ситуации – заменить его новым конденсатором, это дешевая деталь стоимостью 4-5 рублей.замена конденсатора на светодиодной лампе2. Замена драйвера. Второй вид ремонта светодиодной лампы заключается в замене драйвера. Чтобы знать, какой драйвер подойдет для вашей лампы, ознакомьтесь с таблицей ниже.
МодельP, ВтНапр. на входе, ВТок, мАПрименение

RLD1-1
1-3
AC 8-16, DC 8-24
320
светодиодные лампы MR-11, MR-16 (1-3×1Вт)

RLD1-2
3
AC 8-16, DC 8-24
680
светодиодные лампы MR-16 (1х3Вт)

RLD1-3
5
AC 8-16, DC 8-24
420
светодиодные лампы MR-16 (3х2Вт)

RLD-2-1
2-3
AC90-260
320
светодиодные лампы Е-14, E-27, GU-10 (1-3х1Вт)

RLD2-2
3
AC90-260
680
светодиодные лампы Е-14, E-27, GU-10 (1х3Вт)

RLD2-3
5
AC85-265
450
светодиодные лампы E-27, GU-10 (2х3Вт)

RLD5
5
AC85-265
320
светодиодные лампы E-27, GU-10 (5х1Вт)

RLD6
6
AC85-265
320
светодиодные лампы E-27, GU-10 (6х1Вт)

RLD7
7
AC85-265
300
светодиодные лампы PAR-30 (7х1Вт), светильники

RLD7-2
7-8
AC85-265
650
светодиодные лампы (3х3Вт), светильники

RLD10
12
AC90-264
330
лампы PAR38, G-70 (12х1Вт)

RLD15
15
AC90-264
330
лампы PAR38, G-70 (15х1Вт)

RLD020-3
20
AC100-240
700
светодиодные прожекторы, светильники

3. Замена резисторов. Токоограничительные низкоомные резисторы и диоды, хотя и не часто, но все же ломаются. Проверить данную поломку можно омметром или мультиметром в режиме прозвонки. Также можно проверить резисторы, выставив на мультиметре режим измерения сопротивления с пределом 2 Мегаома. Если резисторы исправны, то на дисплее высветиться значение, схожее с номинальным сопротивлением резистора, указанным на его корпусе. Если отклонение от значения будет больше, чем 20%, резистор неисправен. Часто на дешевых резисторах китайского производства, недобросовестные труженики Поднебесной не указывают на корпусе значение номинального сопротивления. В этом случае о неисправности резистора будет говорить высветившаяся на дисплее мультиметра единица или значение бесконечности. Определив поломку резистора, покупаем новую деталь и устанавливаем на место старой.4. Замена светодиодов. Одним из главных недостатков светодиодных ламп является то, что перегорают сами светодиоды. Проверку светодиодов нужно осуществлять только после того, как вы убедитесь в исправности источника питания.

О поиске сгоревших светодиодов мы рассказывали выше. Чтобы заменить светодиоды, необходим паяльник и минимальные навыки работы с ним.

Выпаиваем все старые светодиоды, переворачиваем плату на обратную сторону и припаиваем к контактным дорожкам светодиоды из LED ленты.

Примеры ремонта некоторых светодиодных ламп

Выше уже были описаны некоторые модели светодиодных ламп, которые можно ремонтировать. Давайте посмотрим, как именно стоит ремонтировать светодиодный светильник на примерах конкретных моделей ламп.LL-CORN или лампа-кукурузаФорма данной лампочки разработана таким образом, что ее весьма легко починить. Светодиоды расположены так, что легко поддаются прозвонке. Это позволяет без труда определить неисправный диод. Как его поменять или замкнуть мы писали выше.Если прозвонка покажет, что все диоды работают надлежащим образом, значит проблема в драйвере. Чтобы к нему добраться необходимо при помощи тонкой отвертки или ножа вскрыть корпус лампочки со стороны противоположной цоколю. В случае поломки драйвера необходимое его аккуратно выпаять и заменить, руководствуясь таблицей указанной выше.

Паять диоды и драйвер следует обычным паяльником при помощи специальной медной насадки, так называемого «жала». Его использование позволит вам выпаять элементы, не повредив корпус лампы.

Если вы решите не замыкать светодиод, а заменить его рабочим, при пайке нужно учитывать, что он имеет полярность. Поэтому его необходимо разместить на плате таким образом, чтобы выводы совпали с проводниками. Прежде чем паять светодиод, поверхность платы необходимо очистить от обугленных кусков пластмассы, которые могли остаться от перегоревшего светодиода.Серия LLBВ эту серию входят 2 основных модели:

• LLB E27 6 Вт 128-1
• LLB LR- EW5N-5

Обе модели достаточно просто ремонтировать. Как правило, их основная проблема – некачественная пайка диодов.В первом случае, чтобы разобрать лампу достаточно открутить ее плафон. Под ним вы увидите несколько плат со светодиодами и нижнюю плату с драйвером. Для поиска поломки необходимо аккуратно снять одну из боковых плат.  Для этого места боковой пайки платы прогревают паяльником. Прозвонка диодов здесь не играет ключевой роли. Если лампа вдруг перестала светить – проверьте лучше соединительную пайку плат, которая в этих моделях является слабым местом. Перепаяйте все сомнительные области осветителя заново, а затем проверьте его работоспособность. Скорее всего, лампа должна заработать.

Во второй модели – LLB LR- EW5N-5, – вместо защитного плафона стоит пластмассовое стекло, которое можно снять поддев его отверткой. Сначала, как обычно, проверяем все диоды.

Если они исправны, проблема в драйвере. Добраться к нему очень сложно. Необходимо выкрутить цоколь и сделать в алюминиевом корпусе надпил, чтобы вытолкнуть плату с драйвером. В целом, ремонт данной лампы весьма сложен. Проще купить новую.MR-16MR-16 наиболее часто используются в офисных помещениях, прихожих или ванных комнатах. Лампы этого типа разбираются очень просто. Внутри находится 27 светодиодов, которые нужно прозвонить в случае поломки. Как правило, неисправный диод будет сразу видно за счет того, что плата вокруг него обуглится. В случае поломки драйвера его необходимо заменить.Кстати говоря, мой опыт показывает, что оригинальные лампочки известных производителей типа Bosh, Osram, Narva, Навигатор и другие, как правило, действительно отрабатывают заявленный производителем срок службы, а в случае чего их всегда можно поменять по гарантии.

Ломаются же наиболее часто китайские лампочки, которые продаются на AliExpress.

Поэтому прежде чем гнаться за сомнительной экономией и тем более качеством, вспомните старую добрую поговорку: «Скупой платит дважды», – и хорошенько подумайте, стоит ли вам покупать лампу, чтобы практически гарантировано спустя 1-2 месяца ее ремонтировать? Так что не ведитесь на рекламу и заявленный китайцами «длительный» срок службы.

Что делать, если мигает включенная лампа

Основная причина мерцания светодиодных ламп – слабый конденсатор. От этой проблемы можно легко избавиться, заменив конденсатор более мощным. Если напряжение на конденсаторе C1 равно 102 В, а напряжение на светодиодах 180 В, попытаемся увеличить первое значение в 1.5-2 раза.К примеру, проведем замену конденсатора C1 на аналогичный, но большей емкости. Удаляем старый конденсатор с платы источника питания и припаиваем новый. Но это не единственный выход из ситуации.Можно параллельно подключить второй конденсатор, чтобы общая емкость устройства равнялась сумме емкостей двух конденсаторов. Сделав замену или добавив новый конденсатор, вы избавитесь от надоевшего мигания включенной лампы.

Чем можно улучшить светодиодную лампу при ремонте

В процессе ремонта можно также поэкспериментировать со светодиодами. Дело в том, что однотипного вида светодиоды, которые имеют одинаковую яркость, как теплой, так и холодной температуры света, различаются в цене примерно в 4 раза. Однако, большинство покупных светодиодов теплого света, которые являются более дорогими, при сравнении с лампой накаливания излучают синеватый оттенок.Кроме того, в некоторых заводских светодиодных лампах на 220 В может отсутствовать выпрямитель и сглаживающий конденсатор. В домашних условиях его можно установить при помощи паяльника. Обычно он отсутствует у ламп китайского производства, так как это является наиболее простым и дешевым способом – соединить последовательно пары встречно включаемых светодиодов с добавлением балластного конденсатора, что приводит к миганию лампы с удвоенной частотой сети, так как китайцам нет особого дела до порчи наших глаз.
