Не работает лямбда зонд симптомы

Неисправность лямбда-зонд и его симптомы. — бортжурнал Лада 2113 █║║▌█║▌ 2005 года на DRIVE2

Пока не спится, решил написать еще одну запись в БЖ, о неисправности датчика кислорода в своем тринаре.
Начну с теоретических познаний слизанных с простор интернета.Лямбда-зонд, он же датчик кислорода, позволяет оценивать количество оставшегося свободного кислорода в выхлопных газах. Его показания позволяют ЭБУ корректировать состав смеси. Неисправности датчика кислорода могут вызвать неправильную работу двигателя.Работа датчика кислородаПосле запуска двигателя, находясь в выпускном коллекторе датчик кислорода начинает работать не сразу. Выхлопные газы обтекают рабочую поверхность датчика и он нагревается. Вступает в работу лишь тогда, когда температура становиться более 360 °C. Для ускорения прогрева в него монтируют электронагреватель, потому обычно датчик имеет пару сигнальных проводов и пару от подогревателя.Датчик реагирует на разницу между уровнем кислорода в выхлопных газах и в атмосфере, вырабатывая на выходе соответствующую разность потенциалов. Поскольку некоторое количество кислорода должно присутствовать в выхлопе для нормального дожигания СО и СН на катализаторе, для более точного регулирования используют второй датчик кислорода, который располагают за катализатором.Первые 5-7 минут после запуска двигателя ЭБУ корректирует состав смеси на основании показаний других датчиков и по усредненным параметрам.

После этого времени, когда датчик кислорода нагрелся до рабочей температуры, тогда ЭБУ подключает его параметры в общую формулу расчета.Ошибка датчика кислорода может быть вызвана неисправностью цепи подогрева. В следствии чего, датчик будет не успевать прогреваться за отведенное ему время, а это значит появятся неверные сигналы датчика кислорода.

Топливная смесь будет не подходящей, что негативно сказывается на работе двигателя (большой расход топлива, плавают обороты на холостых, машина не едет). Как только датчик кислорода прогреется до рабочей температуры, то все симптомы пропадают.Ресурс датчика кислорода ВАЗ может достигать 100-150тыс.км., но сервисная замена датчика кислорода на десятке должна проходить в промежутке 60-80тыс.км.Как проверить датчик кислорода ?
Чтобы сделать точное заключение о работоспособности датчика, нужно воспользоваться осциллографом. В остальных случаях определить состояние лямда-зонда можно только косвенно.Bosch, цена 1430. Единственное, что надо — удлинить и перепаять провода

Датчик кислорода, признаки неисправности лямбда зонда

Датчик кислорода, признаки неисправности которого известны большинству опытных автовладельцев, играет значительную роль в функционировании автомашины. При всей своей незаметности и малоразмерности, этот регулятор корректирует топливную смесь, тем самым, оказывая помощь силовой установке.Двигатель автомобиля, получающий хорошо смешанную воздушно-топливную смесь, работает максимально эффективно. К сожалению, датчик регулятор или лямбда зонд, как его еще называют, имеет свойство портиться.

Причины нарушения работы и явные признаки

Как правило, к нарушению функционирования датчика приводят следующие причины:

• На датчик попадает какая-нибудь агрессивная жидкость, например антифриз или жидкость тормозная.
• Проблемы могут начаться, если в процессе очистки корпуса регулятора владелец использовал химически активные средства.
• Если в горючем для автомобиля содержится большое количество свинцовых соединений.
• В случае значительного перегрева регулятора, что происходит либо из-за применения топлива низкого качества, либо из-за засорения фильтра.

О неисправностях регулятора можно судить по явным признакам внешнего характера. Заметить это легко. Достаточно обратить внимание на следующие моменты:

Резко увеличилось потребление горючего.

Автомобиль дергается с места рывками, даже при прогретом двигателе.

Цвет и запах выхлопных газов изменился.

Нарушена работа катализатора.

В свою очередь, эксперты видят два основных этапа ухудшения работы датчика.На первой стадии неисправности датчика налицо увеличение времени реакции двигателя на нажатие педали газа. Силовой агрегат реагирует вяло, при нажатии на акселератор начинает мигать «чек», педаль опускается – мигание прекращается. На этой стадии неисправности водитель замечает ухудшение тяги, динамики разгона и повышение расхода горючего (пока незначительно). Как правило, данный этап неисправности регулятора может длиться около года.

Второй этап – это уже намного печальнее. Большинство автовладельцев на этой стадии задумываются над тем, а зачем собственно этот датчик кислорода нужен.

Полностью исчезает нормальный разгон, автомобиль «тупит» даже на абсолютно ровной дороге. Еще одной отличительной чертой второй стадии можно назвать снижение оборотов силового агрегата, даже при вдавливании акселератора в пол. Во впускном коллекторе при этом могут быть слышны хлопки.Для полной уверенности рекомендуется запустить автомашину «на холодную». Если датчик кислорода неисправен по второй шкале тяжести, автомобиль проработает идеально только первые несколько минут. Когда же прибор начнет функционировать, отправляя сигналы ЭБУ, сразу возникнут проблемы.

Проверка регулятора

Если имеются подозрения на неисправность регулятора, рекомендуется начать с оценки его внешнего состояния. В большинстве случаев, если датчик неисправен, он покрывается слоем грязи или сажи. Нормальный внешний вид датчика, как правило, свидетельствует о нормальной его работе, но проверку стоит продолжить.

• Регулятор следует отключить от колодки.
• Затем подключить его к вольтметру, имеющему достаточно высокий класс точности.

Примечание. Схема подключения регулятора к вольтметру должна основываться согласно его распиновке: черный провод датчика отвечает за сигнал (идет на контроллер), белые провода отвечают за подогрев, серый – заземление.Проверка показаний вольтметра – это диагностика по динамике работы силовой установки автомобиля. К примеру, если задействован крейсерский режим (2500 об/мин), при снятой вакуумной трубке нормально работающий регулятор должен выдавать 0,9 В (чуть больше или меньше). Если же показания датчика ниже 0,3 В, то прибор точно неисправен.Проверка датчика может иметь и другой режим. Можно сымитировать принудительный подсос воздуха, тем самым, обеднив воздушно-топливную смесь. В этом случае показания регулятора должны быть равны меньше 0,2 В.

Еще один режим проверки связан с промежуточным положением мотора. Другими словами, если обороты силовой установки в пределах 1500 об/мин, регулятор должен показывать значение 0,5 В.

В случае полного доказательства неисправности датчика, его следует демонтировать и заменить. И здесь надо придерживаться определенных правил.

Лучше менять регулятор на поработавшем автомобиле, так сказать, «на горячую». Это дает больше шансов не сорвать резьбу.

Рекомендуется также немного поднять разъем нового регулятора, тем самым, обезопасив прибор от воздействия грязи и влаги.

И наконец, корпус датчика эксперты советуют обрабатывать «графиткой», даже при наличии заводской смазки.

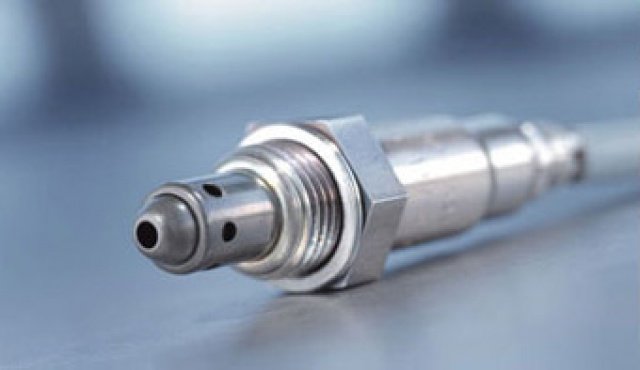

Датчик кислорода имеется практически у всех современных автомашин. Располагаться прибор может по-разному. На некоторых автомобилях он находится вблизи катализатора, на других – в выпускном коллекторе.Если неисправность датчика застала в дороге или нужно куда-то срочно ехать, а проблемы с зондом не решены, что можно сделать? Решение до простоты гениальное – нужно просто отключить зонд. Безусловно, мигание «чека» никуда не исчезнет до остановки мотора, да и динамики, в принципе, нормальной не будет. Зато можно легко доехать до автосервиса, пусть и без удобств.

Замена регулятора

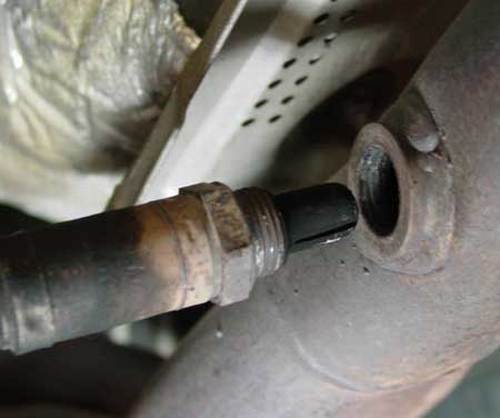

Замена кислородного датчика на отечественных автомобилях не вызывает, как правило, особых сложностей. Единственная трудность может заключаться в закипании зонда, после чего он практически не поддается механическому воздействию. Но и для таких случаев имеется эффективная и пошаговая инструкция. Она приведена ниже.

• Автомашина поднимается на эстакаду.
• Снимается защита силового агрегата.
• Капот открывается, начинается работа с проводами зонда. Проводку от кислородного датчика можно найти на шлангах СО (систем охлаждения). Они бывают зафиксированы хомутами.

• Пластиковый хомут, держащий проводку, разрезается;
• Датчик откручивается ключом на «22».

Если прибор не снимается – налицо закипание датчика. Действуем по следующей схеме. Регулятор обрызгиваем составом WD-40, немного ждем и заново пробуем снять. Если опять не получается, запускаем мотор и нагреваем немного выхлопную систему, поливаем регулятор водой и пробуем опять. Если не помогает, придется нагреть датчик напрямую паяльником, постучать молотком по нему (не сильно) и открутить.

Устанавливается регулятор в обратном порядке снятию. Нужно не забыть подсоединить разъем и зафиксировать проводку к шлангам.

Зная признаки неисправности лямбда зонда, можно вовремя среагировать на это и заменить его. Нормально функционирующий датчик, это качественная и беспроблемная работа двигателя. Этого автомобилист забывать не должен никогда.

Симптомы неисправности датчика кислорода (лямбда-зонд) и как их исправить

Если система подогрева лямбда-зонда или само устройство в автомобиле не работает, симптомы неисправного состояния будут следующими:

Силовой агрегат стал работать менее стабильно. Обороты могут самопроизвольно увеличиваться и падать. Мотор часто глохнет, особенно на светофорах.

Снизилось качество горючей смеси, которая подкачивается воздухом в систему цилиндров. Если исправность датчика была нарушена, это станет причиной перерасхода горючего.

Подача горючего стала неэффективной, топливо попадает в камеры сгорания бесконтрольно. Это может привести к появлению неполадок в работе агрегата, а также электронной системы авто.

Со временем может проявляться прерывистость работы мотора при функционировании на холостых оборотах. На максимальных — эффективность работы ДВС также будет менее низкой.

Появились неполадки в функционировании электронных систем. Из-за необходимости ремонта датчика отдельные отсеки силового агрегата будут работать нестабильно. Это связано с тем, что импульсные сигналы о неисправности подаются с задержкой.

Во время движения транспортное средство стало дергаться. Особенно когда машина идет в гору.

При функционировании двигателя на любых оборотах могут появляться хлопки.

Двигатель стал с замедлением реагировать на нажатие педали газа. Ускорение происходит, но не сразу.

Одним из важных симптомов является загорание индикатора Чек Энджин либо лампочки выхода из строя кислородного контроллера на приборном щитке авто.Причины, по которым работоспособность датчика кислорода будет нарушена, могут возникать не сразу, поэтому выход из строя детали происходит в несколько этапов:

На первом кислородный датчик начинает функционировать нестабильно. Периодически сигнал с устройства пропадает, информация подается в обширном диапазоне. Это приводит к ухудшению качества горючей смеси, а также нестабильной работе оборотов. На начальном этапе происходит подергивание машины при движении, проявляются нехарактерные для работы ДВС хлопки, на приборке может загореться индикатор неисправности.

На следующем этапе лямбда-зонд перестает функционировать на холодном моторе, пока агрегат не прогреется. Симптомы неполадок будут аналогичными, только проявляются с большей силой. Может снизиться мощность мотора машины, появится отклик при нажатии на педаль газа. В итоге это может привести к перегреву ДВС.

На третьем этапе кислородный датчик обычно полностью выходит из строя. Мощность силового агрегата еще больше падает, это явно проявляется при езде на высокой скорости. Из глушителя появляется неприятный и резкий запах.

Причины, с которыми может быть связана поломка датчика кислорода:

Произошла разгерметизация корпуса устройства. Из-за этого внутрь стали попадать отработавшие газы и воздух.

Перегрев контроллера. Причина может быть связана с неполадками в работе системы зажигания либо неправильно выполненным тюнингом силового агрегата.

Длительное воздействие внешних факторов. Эту причину можно отнести к естественному износу, поскольку любой датчик кислорода со временем выходит из строя.

Рабочая поверхность датчика кислорода покрыта продуктами сгорания, которые блокируют его работу. Это обычно связано с регулярным использованием низкокачественного горючего.

Произошло нарушение в работе электропитания либо повреждена проводка, ведущая к центральному блоку управления.

Механическое повреждение устройства. В результате сильного удара по корпусу могут разрушиться внутренние элементы контроллера. Такое часто проявляется при регулярной езде по бездорожью.

Канал «Интернет-магазин автозапчастей» рассказал о причинах неисправностей в работе кислородных контроллеров.

Как проверить мультиметром

Перед диагностикой самого датчика кислорода выполняется проверка его нагревательного устройства.Тестером можно проверить работу нагревательной составляющей датчика кислорода:

Устройство для диагностики переключается в режим замера параметра сопротивления.

Подключаются щупы устройства к контактам нагревателя. Эти элементы обычно выполнены из кабеля, характеризующегося большим сечением.

Выполняется прозвон контактов нагревательного устройства.

Если нагревательный элемент рабочий, то полученная величина сопротивления составит меньше 10 Ом. Если этот параметр выше, то электрическое нагревательное устройство вышло из строя, требуется его замена.

Проверка тестером выполняется так:

Найдите место монтажа контроллера под капотом вашего автомобиля.

Щупы мультиметра подключите к сигнальным выходам датчика или электроцепям. На самом тестере выставляется предел измерения в 2 вольта.

На следующем этапе надо искусственно создать ситуацию переобогащенной горючей смеси. Для этого можно использовать метод перегазовки, периодически нажимая на педаль газа. Либо можно демонтировать разъем датчика давления.

Затем считываются показания, которые выдал тестер. В идеале они должны составить от 0,8 вольт, это говорит об исправности датчика кислорода.

Надо искусственно создать ситуацию обедненной смеси. Для этого можно сделать подсос воздуха, немного ослабив хомут воздуховода. При обедненной смеси показания тестера должны составить не более 0,2 вольт.

V_i_t_a_l_y рассказал о диагностике кислородного контроллера с помощью мультиметра.

Другие методы диагностики

Если проявились признаки неисправности лямбда-зонда, для проверки работоспособности можно воспользоваться компьютерной диагностикой. Она позволяет произвести контроль рабочих параметров датчика кислорода в режиме онлайн.Для диагностики можно воспользоваться осциллографом. Если проверка показала, что нижний предел устройства снижается до нуля вольт, то контроллер рабочий, но скоро его надо будет менять. Если кривая временной зависимости напряжения на сигнальном контакте характеризуется большей сглаженностью, то датчик уже пора заменять.Правильно начинать диагностику четырехконтактных датчиков кислорода с визуального осмотра, эту процедуру рекомендуется выполнять каждые 10 тысяч километров пробега. Контроллер для проверки демонтируется с коллектора, при этом нельзя использовать средство WD-40 либо тормозную жидкость, поскольку их попадание на рабочую поверхность приведет к его поломке.

Если применяются специальные средства при откручивании закоксовавшейся резьбы, перед самим снятием устройства их остатки удаляются.

Оцените цвет, а также состояние рабочей зоны контроллера кислорода. Если на ней видны следы сажи, это говорит о переобогащенной горючей смеси в двигателе. Ее наличие приводит к загрязнению устройства, поэтому для обеспечения более высоких показателей работы сажу надо удалить. Налет серого либо белого цвета свидетельствует об использовании присадок в моторной жидкости или горючем. Наличие блестящего налета говорит о том, что концентрация свинца в использующемся топливе превышена. Если налет интенсивный, то отремонтировать датчик не получится, его надо заменить.

Инструкция по ремонту и замене датчика

Своими руками можно заменить либо восстановить контроллер.

Как демонтировать датчик

Снятие устройства, независимо от модели машины, выполняется так:

Прогрейте поверхность детали примерно до 60 градусов. Для этого можно воспользоваться обычной зажигалкой либо горелкой. Прогрев позволит легче удалить устройство из посадочного места.

Отсоедините провода, подключенные к детали.

Осторожно открутите кислородный датчик. Пользоваться спецсредствами для демонтажа не рекомендуется.

Извлеките защитный колпачок.

Диман Степаненко рассказал о самостоятельном демонтаже лямбда-зонда.

Очистка и отмачивание

Есть два вариант восстановления кислородного датчика:

• первый — с использованием ортофосфорной кислоты;
• второй — с ортофосфорной кислотой и горелкой.

Нужно учесть, что ортофосфорная кислота или другое аналогичное средство относится к категории опасных веществ. При работе с веществом важно помнить о правилах безопасности. Нельзя допустить попадание кислоты на слизистые оболочки либо внутрь организма.

Первый способ

Этот способ нельзя назвать ускоренным, поскольку потребителю надо получить полный или хотя бы частичный доступ к керамической поверхности устройства. Эта составляющая спрятана за защитным колпачком, выполненным из металла, демонтировать его непросто. Для снятия нельзя использовать ножовку, поскольку она повредит рабочую поверхность. Демонтаж выполняется с помощью токарного станка — у основания датчика кислорода надо с помощью резца отрезать защитный колпак. Срезание выполняется рядом с резьбой.

При отсутствии возможности воспользоваться станком допускается использовать напильник. Полностью удалить колпачок этим инструментом не выйдет, то на нем можно сделать небольшие окошки размером около 5 мм. Для очистки используется примерно 100 мл ортофосфорной кислоты. При ее отсутствии можно использовать преобразователь ржавчины.

Восстановление устройства:

Налейте жидкость в стеклянную емкость. Можно использовать банки, рюмки и т. д.

Опустите в емкость сердечник кислородного датчика. Полностью контроллер опускать в жидкость нельзя. Подождите около двадцати минут.

Извлеките датчик из емкости, выполните промывку его основания водой из-под крана. Ждите, пока устройство полностью высохнет.

Если с первого раза удалить темный налет на сердечнике не получилось, повторите процедуру. Надо добиться того, чтобы элемент опять стал металлического цвета.

Если после нескольких попыток выполнить качественную очистку не получилось, то для усиления воздействия средства можно использовать кисть. Ею смачивается и обрабатывается основание устройства. В результате налет должен удалиться. Если защитный колпачок был демонтирован, то кисточка не понадобится. Вместо нее лучше использовать зубную щетку.

После того как очистка была полностью завершена, датчик промывается. Если колпачок был демонтирован, то после восстановления его надо установить на место. Для этого применяется аргонная сварка.

При использовании этого способа учтите:

Если устройство сильно загрязнено, то двадцати минут для его восстановления будет недостаточно. При критических засорениях процедуру отмачивания можно увеличить до трех часов. В некоторых ситуациях для очистки может потребоваться целая ночь, не меньше восьми часов.

После чистки надо проверить, насколько эффективно была выполнена процедура. Для диагностики потребуется определенное время, чтобы автовладелец понял, как ведет себя машина и сколько «кушает» топлива. Если на приборке остался гореть индикатор неисправности, то отремонтировать контроллер не получилось.

Если машина оборудована датчиком, защитный колпак которого оснащен двойной оболочкой, то сделать в нем отверстие напильником не выйдет. Чтобы решить проблему, необходимо выполнить замачивание устройства в кислоте или другом средстве с самим колпачком.

Процесс очистки кислородного контроллера показан Александром Сабегатулиным.

Второй способ

Для восстановления контроллера понадобится та же кислота, а также газовая горелка либо кухонная плита. При использовании бытовой печки отдайте предпочтение маленькой по размерам конфорке.Процедура очистки:

С конфорки удаляется крышка. Затем она переворачивается и устанавливается обратно, с небольшим смещением в сторону. Надо установить крышку так, чтобы она закрывала саму трубу от попадания жидкости внутрь.

Зажигается огонь на конфорке.

Сердечник лямбда-зонда надо окунуть в емкость с кислотой, после чего возьмите его пассатижами и разогрейте на огне. Это приведет к кипению кислоты, вещество начнет брызгаться. На рабочей поверхности устройства появится соль зеленоватого оттенка.

Подождите, пока вещество полностью не выкипит. Промойте контроллер чистой водой, а затем повторите процедуру очистки. Эти шаги надо выполнять, пока контроллер не будет полностью блестеть. На это может потребоваться от десяти минут и более. Перед дальнейшим монтажом резьбу лямбда-зонда нужно обработать графитовой смазкой, что позволит предотвратить пригорание датчика кислорода к резьбовому отверстию.

Установка лямбда-зонда

Монтаж устройства выполняется в обратной последовательности:

На датчик устанавливается защитный колпачок.

К устройству подключаются провода.

Контроллер устанавливается в посадочное место и закручивается.

Как сделать корректор (обманку) лямбда-зонд?

Есть несколько видов корректоров для кислородных контроллеров. Механическое устройство является наиболее простым и доступным в плане исполнения корректоров. Надо выточить специальный переходник, в который устанавливается лямбда-зонд, а также мини-катализатор. После этого собранное устройство монтируется в штатное место глушителя машины.Если сломается катализаторное устройство либо кислородный датчик, установленные после него, на блок управления поступит сигнал. Модуль будет предупрежден о том, что в выхлопных газах содержатся вредные вещества, объем которых превышает допустимую величину. Управляющий блок воспримет это событие как аварийное и повысит подачу горючего для обогащения топливовоздушной смеси.При монтаже такого корректора отработанные газы будут поступать через небольшое отверстие переходника в катализаторное устройство. Последнее наполнено керамической пылью с каталитическим слоем.

Концентрация вредоносных веществ в отработанных газах будет меньше. Управляющий модуль воспримет это как правильную работу контроллера и штатного катализаторного устройства.

Изготовление обманки выполняется с помощью токарного станка и схемы, в качестве материала допускается применение стали либо бронзы.Схема механического корректора для лямбда-зондаУниверсальные чертежи, которые можно найти в сети, могут не подойти для изготовления обманки лямбда-зонда к конкретной модели авто, надо искать проверенный вариант.Изготовление электронной обманки контроллера:

С помощью программы СпринтЛейаут и принтера выполняется распечатка чертежа разводки и расположения элементов схемы. Печать выполняется на глянцевой бумаге.

При отправке файла на печать для слоя К1 надо выбрать черный цвет на 100%. В программе установите галочку напротив пунктов Зеркально и Контур схемы. Все другие слои удаляются.

Затем отправляется на печать следующий слой. Для слоя М2 указывается черный цвет. Галочка напротив пункта Зеркально убирается, но она оставляется напротив второго элемента. Другие слои убираются.

При выполнении задачи рекомендуется использоваться фольгированный текстолит. Он должен быть односторонним, а его толщина составит не менее 1 и не более 2 мм.

Когда распечатка будет на руках, ее надо перенести на плату LM324 с помощью утюга. Сама плата вырезается с учетом размеров, а по ее контуру надо сделать распечатки. После вырезания приложите схему к чертежу, размеры должны полностью совпадать.

С использованием мелкозернистой наждачной бумаги выполняется зачистка медного слоя. С помощью топлива или растворителя делается очистка платы.

Затем на рабочую поверхность платы надо перенести распечатку с дорожками. На обратную (медную поверхность) устанавливается распечатанный слой элементов. Для этого фольгированная бумага прикладывается к плате и прогревается утюгом, процедура занимает не более 10 минут. При прогреве поверхность утюга надо максимально прижать к плате. В итоге тонер должен перепечататься с фольгированной поверхности на схему. Если плотность бумаги невысокая, то дорожки будут просвечиваться. Проблему можно исправить с помощью перманентного черного маркера.

Следующим этапом будет вытравливание, для этого потребуется хлорное железо либо перхлорат натрия.

Затем на плате высверливаются отверстия, выполняется припайка элементов.

На завершающем этапе делается регулировка рабочих параметров корректора. Для этого на вход подается +950 мВ, выполняется регулировка величины напряжения в диапазоне от 950 до 1000 мВ. Для платы LM324 процедура делается посредством настройки элементов VR3 и VR4.

Схема для изготовления электронной обманкиРаспечатка схемы для установки на платуСоединение всех компонентов на плате обманки

Сколько стоит?

Стоимость устройства будет разной в зависимости от производителя и марки машины.

Наименование
Цена, руб

Лямбда зонд для Фольксваген Гольф
От 2900 до 8000 рублей в зависимости от бренда

Кислородный датчик для автомобилей ВАЗ
От 1900 до 4200 рублей в зависимости от марки авто

Лямбда зонд для автомобилей Дэу
От 800 до 6 тысяч рублей в среднем

Кислородный контроллер для автомобилей Рено
От 1800 до 8 тысяч рублей в зависимости от марки

Цены актуальны для трех регионов: Москва, Челябинск, Краснодар.

Видео «Установка механической обманки лямбда-зонда»

Канал «Замена масла и другие виды ТО» рассказал о самостоятельной установке механического корректора кислородного датчика. Загрузка …

Как проверить датчик лямбда зонд

В двигателях внутреннего сгорания кислород определяет оптимальное соотношение компонентов горючей смеси, эффективность и экологичность работы двигателя. Лямбда (λ) зонд – это прибор для изменения объема кислорода или его смеси с несгоревшим топливом в коллекторе силового агрегата. Представление об устройстве и принципе работы датчика поможет владельцу авто контролировать его работоспособность, предотвращая нестабильную работу двигателя и перерасход топлива.

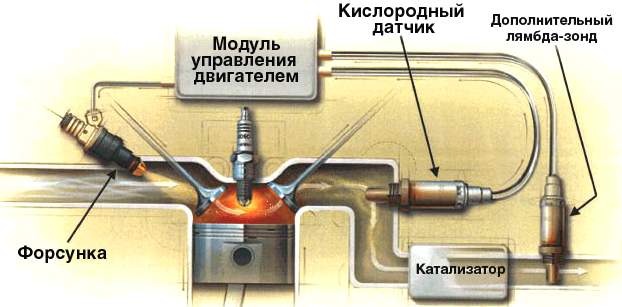

Назначение и принцип работы лямбда зонда

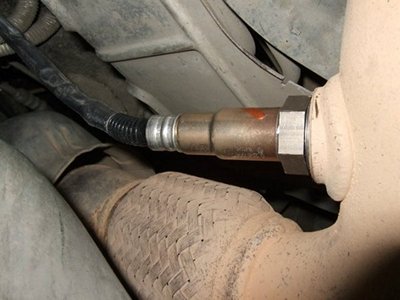

Лямбда зонд, установленный на выхлопной трубеЖесткие экологические требования для автомобилей заставляют производителей применять каталитические нейтрализаторы, уменьшающие токсичность выхлопа. Но его эффективной работы невозможно добиться без контроля состава воздушно-топливной смеси. Такой контроль осуществляет датчик кислорода, он же λ-зонд, работа которого основана на использовании обратной связи устройства и топливной системы с дискретной или электронной системой впрыска.

Измерение количества лишнего воздуха производится определением остаточного кислорода в выхлопном газе. Для этого лямбда-зонд ставят перед катализатором выпускного коллектора.

Сигнал датчика обрабатывает блок управления и оптимизирует воздушно-топливную смесь, более точно дозируя подачу форсунками топлива. На некоторых моделях авто устанавливается второй прибор после катализатора, что делает приготовление смеси еще более точным.Лямбда-зонд работает как гальванический элемент с твердым электродом, выполненным в виде керамики из двуокиси циркония, легированной окисью иттрия, на котором нанесено платиновое напыление, выполняющее роль электродов.

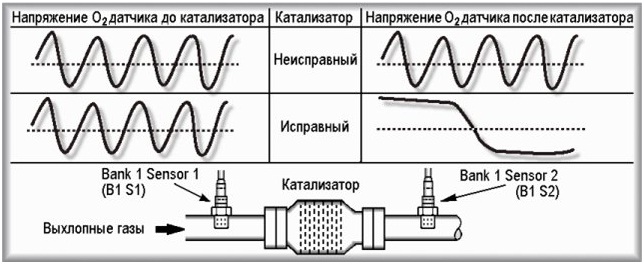

Один из них фиксирует показания атмосферного воздуха, а второй – выхлопного газа. Эффективная работа прибора возможна при достижении температуры более 300оС, когда циркониевый электролит приобретает проводимость.

Выходное напряжение появляется от разницы количества кислорода в атмосфере и выхлопном газе.Устройство датчика кислорода (лямбда зонда)Существует два вида λ-зонда – широкополосный и двухточечный. Первый тип обладает более высокой информативностью, позволяющей более точно настроить работу двигателя. Устройство изготавливают из материалов, выдерживающих повышенные температуры. Принцип работы всех типов датчика одинаков, и заключается в следующем:

Двухточечный измеряет уровень кислорода в выхлопе двигателя и атмосфере при помощи электродов, на которых в зависимости от уровня кислорода меняется разность потенциалов. Сигнал снимается блоком управления двигателя, после чего автоматически корректируется подача топлива в цилиндры форсунками.

Широкополосный состоит их закачивающего и двухточечного элемента. На его электродах поддерживается постоянное напряжение 450 мВ корректировкой силы тока закачивания. Уменьшение содержания кислорода в выхлопе приводит к повышению напряжения на электродах. Блок управления после получения сигнала создает необходимый ток на закачивающем элементе для закачки или откачки воздуха, чтобы привести к нормативному напряжению. Так, при чрезмерно обогащенной топливно-воздушной смеси БУ посылает команду закачать дополнительную порцию воздуха, а при обедненной смеси воздействует на систему впрыска.

Возможные причины неисправности лямбда зонда

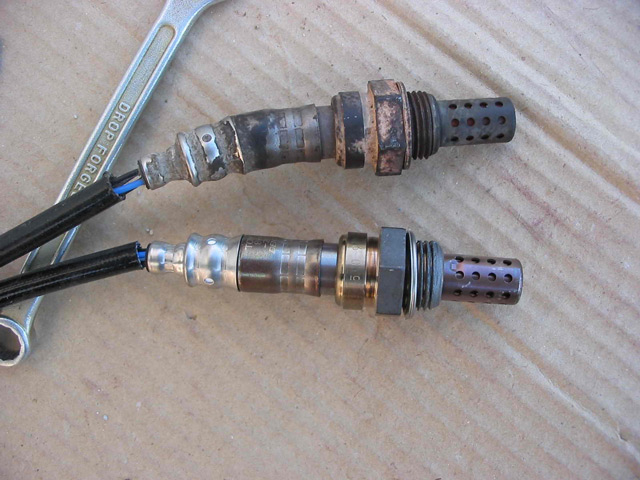

Внешний вид неисправного лямбда зондаКак и любое другое устройство, лямбда-зонд может выходить из строя, но в большинстве случаев автомобиль остается на ходу, при этом динамика его движения значительно ухудшается, и расход топлива возрастает, из-за чего транспортное средство нуждается в срочном ремонте. Поломки λ-зонда происходят по следующим причинам:

Механическая поломка при повреждении или дефекте корпуса, нарушении обмотки датчика, и т. д.

Плохое качество топлива, при котором железо и свинец забивают активные электроды устройства.

Попадание в выхлопную трубу масла при плохом состоянии маслосъемных колец.

Попадание на устройство растворителей, моющих или любых других эксплуатационных жидкостей.

«Хлопки» из двигателя из-за сбоев системы зажигания, разрушающие хрупкие керамические части устройства.

Перегрев из-за неверно выставленного угла опережения зажигания или богатой топливной смеси.

Применение герметика при установке прибора, содержащего силикон, или вулканизирующегося при комнатной температуре.

Многочисленные неудачные попытки запуска мотора в течение короткого времени, что приводит к накоплению в выхлопном коллекторе топлива и его воспламенения, вызывающего ударную волну.

Замыкание на «массу», плохой контакт или его отсутствие во входной цепи прибора.

Симптомы неисправности лямбда зонда

Основные неисправности λ-зонда проявляются в следующих признаках:

Повышение общей токсичности выхлопных газов.

Двигатель на небольших оборотах работает неустойчиво.

Наблюдается перерасход топлива.

При езде ухудшается динамика движения автомобиля.

При остановке авто после движения, от катализатора в выпускном коллекторе слышно характерное потрескивание.

В области каталитического нейтрализатора повышается температура или происходит его разогрев до раскаленного состояния.

Сигнал лампы «СНЕСК ЕNGINЕ» во время установившегося режима движения.

Способы проверки лямбда зонда

Проверка лямбда зонда мультиметромДля самостоятельной проверки λ-зонда необходим цифровой вольтметра и руководство по эксплуатации автомобиля. Последовательность действий при этом следующая:

От колодки зонда отсоединяются провода и подключается вольтметр.

Двигатель автомобиля запускают, устанавливают частоту вращения 2500 об/мин, после чего снижают до 2000 об/мин.

Извлекают вакуумную трубку из регулятора топливного давления и фиксируют показания вольтметра.

При значении 0,9 В датчик исправен. Если вольтметр никак не реагирует, или показание ниже 0,8 В – λ-зонд неисправен.

Для проверки в динамике, зонд подсоединяют к разъему, параллельно подключив вольтметр и поддерживая вращение коленчатого вала двигателя на 1500 об/мин.

Если датчик исправен, вольтметр покажет 0,5 В. Отклонение от данного значения говорит о поломке.

Ремонт лямбда зонда

При поломке λ-зонда, его можно просто отключить, при этом блок управления перейдет на средние параметры впрыска топлива. Это действие сразу даст о себе знать в виде повышенного расхода горючего и появлением ошибки в ЭБУ двигателя. При поломке лямбда-зонда, его необходимо заменить. Но существуют технологии «оживления» неисправного датчика, которые позволяют с определенной долей вероятности вернуть его в работоспособное состояние:Ремонт лямбда зонда отмачиванием в ортофосфорной кислоте

1. Промывка прибора ортофосфорной кислотой при комнатной температуре в течение 10 мин. Кислота разъедает нагар и осевший свинец на стержне. При этом важно не переусердствовать, чтобы не повредить платиновые электроды.

Устройство вскрывают, срезая на токарном станке колпачок у самого основания, и окунают стержень в кислоту, после промывают в воде и приваривают колпачок на прежнее место аргоновой сваркой. После процедуры сигнал восстанавливается спустя 1-1,5 ч. работы двигателя.Старый и новый лямбда зонд2. «Мягкая зачистка» электродов ультразвуковым диспергатором в эмульсионном растворе. Во время процедуры возможно появление электролиза вязких металлов, отложившихся на поверхности. Перед зачисткой учитывают конструкцию зонда и материал его изготовления (керамика или металлокерамика), на которую нанесены инертные материалы (цирконий, платина, барий, и т. д.). После восстановления датчик испытывают при помощи приборов и возвращают в автомобиль. Процедуру можно повторять многократно.

Признаки неисправности кислородного датчика (лямбда-зонда) и как его проверить мультиметром

Многие автолюбители сталкивались с проблемой повышенного расхода топлива. Это может быть связано со многими проблемами двигателя: неисправностью датчика и привода холостого хода, проблемами зажигания, уменьшением компрессии, неисправностью насоса высокого давления.Но, если расход топлива увеличился значительно (до 50%), следует незамедлительно проверить датчики кислорода, в автолюбительской практике их часто именуют «лямбда-зонд».

Что такое лямбда-зонд в машине

Лямбда-зонд сообщает информацию блоку управления двигателя о количестве кислорода, не вступившем в реакцию воспламенения в рабочих цилиндрах двигателя. Для полного прогорания кислорода смесь должна формироваться в пропорции один к пятнадцати (точнее 1 : 14,7).Блок управления двигателя контролирует формирование смеси (устраняет причины образования обогащенной либо бедной смеси) на основании показаний датчиков, в том числе и кислородного (лямбда-зонда).Видео — неисправный датчик кислорода:Наименование «лямбда-зонд» взяли от качественной характеристики коэффициента избытка воздуха в смеси воздух-топливо, обозначаемого в автомобилестроении буквой греческого алфавита «лямбда».

Признаки неисправности датчика кислорода

К основным признакам неисправности датчика кислорода относятся:

• значительно повышенный расход топлива;
• неровная работа двигателя, особенно в момент нажатия педали акселератора;
• увеличение выброса токсичных отходов двигателя;
• неисправности в работе катализатора.

Принцип работы лямбда-зонда и частые причины его выхода из строя

Самая распространенная причина выхода из строя лямбда-зондов – износ. Типовая конструкция зонда изображена на рисунке:Самыми «слабыми» местами конструкции являются керамический наконечник и электрический нагреватель. Перегорание электрического нагревателя не полностью выводит датчик из строя.Лямбда-зонд установлен в выпускном коллекторе перед катализатором, и по мере нагревания коллектора выпускными газами двигателя разогревается до высокой температуры и сам кислородный датчик.

Электрический нагреватель в основном служит для корректности показаний кислородного датчика в первые несколько минут после запуска холодного двигателя.

Керамический наконечник выполнен из специальной пористой керамики, на который нанесен тонкий диоксида циркония, электроды выполнены из платины технологией вакуумного напыления (именно поэтому лямбда-зонды дорогие).В процессе работы через микропоры датчика проходят выхлопные газы очень высокой температуры. Тонкий слой диоксида со временем выгорает, оксидирует, его электрические свойства изменяются.В результате этого показания лямбда-зонда становятся недостоверными, по существу, он приходит в негодность. В этом случае всевозможные промывки, чистки, другие методы восстановления работоспособности бессмысленны.Структурно принцип работы лямбда-зонда можно изобразить:

На схеме: 1 – диоксид циркония, 2,3 – электроды (иногда платиновые), 4 – минусовое заземление, 5 – выходной сигнальный контакт. Зонд на основе оксида циркония приобретает свойства твердого электролита при температуре от 300 до 400 градусов Цельсия (именно поэтому датчик предварительно нагревают). Затем лямбда-зонд начинает регистрировать напряжение в соответствии с концентрацией кислорода.

Как видно из графика, зависимость имеет ярко выраженную скачкообразную характеристику, что очень выгодно при обработке сигналов цифровыми методами.Ускорить преждевременный отказ работоспособности лямбда-зонда могут следующие факторы:

• попадание внутрь выхлопной системы посторонних примесей (тосол в случае нарушений прокладки ГБЦ, остатки эфира при использовании спреев «быстрый запуск» при запуске автомобиля, масла при пониженной компрессии двигателя и др.);
• высокая концентрация свинца в топливе;
• чистка выхлопной системы средствами, не предназначенными для этих целей;
• попадание в выпускной коллектор пыли, примесей, не удаленных фильтром очистки топлива.

Как проверить лямбда-зонд мультиметром и другими способами

Проверку работоспособности четырехвыводных лямбда-зондов, установленных на большинстве современных автомобилях, проще начать с контроля работоспособности нагревательного элемента.https://www.youtube.com/watch?v=hXI5whguE1cДля этого необходимо мультиметр переключить в режим измерения сопротивления и «прозвонить» выводы электрического нагревателя. Обычно они выполнены из провода большего сечения. Сопротивление должно быть менее 10 Ом. Если сопротивление больше, это свидетельствует о неисправности электрического нагревателя.Через 10000 км пробега автомобиля желательно производить визуальную проверку зонда. Для этого датчик необходимо снять с коллектора.Даже если при откручивании закоксовавшегося резьбового соединения используются спецсредства, непосредственно перед съемом датчика их следует удалить.

В рабочей зоне датчика следует обратить внимание на его цвет и состояние. Наличие сажи (признак обогащенной смеси) приводит к загрязнению датчика, для его лучшей работы сажу следует удалить.

Белые либо серые налеты являются свидетельством наличия присадок в масле или топливе, они также могут привести к неисправности лямбда-зонда. Блестящий налет – признак превышения концентрации свинца в топливе. При интенсивном налете датчик подлежит замене.Контактные выводы наиболее распространенных циркониевых датчиков кислорода ( б, с – лямбда-зонд с подогревателем; а — без; * цвета выводов могут отличаться от указанных):Для того, чтобы проверить лямбда-зонд при помощи мультиметра, необходимо подключить его щупы к сигнальным проводам, переключить на предел измерения 2 Вольта. Далее искусственным образом создать ситуации обогащенной смеси, например перегазовками, или сняв разъем регулятора давления. При этом показания мультиметра должны быть более 0,8 Вольт, тогда зонд исправен.

Затем создают ситуацию обедненной смеси (можно искусственно создать подсос воздуха, приоткрутив  хомут воздуховода). Показания мультиметра должны быть менее или равны 0,2 Вольта.

Видео — как проверить лямбда зонд тестером:Большинство компьютерных диагностик позволяют посмотреть параметры лямбда-зонда в реальном времени. Это также можно сделать обычным осциллографом. Временная зависимость напряжения на сигнальном выходе исправного лямбда-зонда будет иметь приблизительный вид:Если нижний предел опускается до 0 Вольт, датчик изрядно «подустал», если кривая носит более сглаженный характер, датчик в обязательном порядке подлежит замене.

Замена кислородного датчика

Механическая сложность замены лямбда зонда – откручивание закоксовавшегося резьбового соединения. Здесь возможно придется воспользоваться спецсредствами. После снятия неисправного датчика следует тщательно протереть место установки датчика от остатков жидкостей.Видео — замена лямбда-зонда на Ауди А4 Б5:Оригинальный лямбда-зонд стоит, как правило, дорого (до 6000 рублей, иногда более). Для некоторых моделей автомобилей оригинальный датчик не найти, покупать с разборки бессмысленно. В этом случае лучше установить универсальный лямбда-зонд.

Универсальный лямбда-зонд

Установочные размеры датчиков (резьба, глубина посадки), как правило, одинаковы, лучше, конечно проверить, чтобы не повредить резьбовое соединение или новый зонд.Универсальные лямбда-зонды продаются без разъема, только с проводами (обычно четырехпроводные, два сигнальных и два на нагревательный элемент). Далее отрезают разъем с проводами от старого неисправного родного датчика и производят качественное соединение с универсальным датчиком в полном соответствии с электрической схемой подключения.Электрическое соединение лучше проводить методом скрутка+пайка+изоляция термоусадкой. Так как типовая характеристика всех лямбда-зондов, выполненных по одинаковой технологии, практически идентична, универсальные зонды корректно работают на двигателях всех модификаций.

Видео — установка разъёма на универсальный лямбда-зонд:

При установке датчика следует обращать внимание на герметичность соединения с коллектором, сохранность резьбы.

Чистка

Чистка лямбда-зонда – крайняя мера. Она производится только в случае, когда есть уверенность, что датчик точно показывает неправильные данные и последняя надежда перед отправкой в мусорный ящик – чистка.Есть опыт проведения чистки зонда при помощи ортофосфорной кислоты либо преобразователя ржавчины. В любом случае, необходимо чистить только рабочую поверхность датчика. Для этого защитный кожух лямбда-зонда приходится демонтировать.Чистку лучше производить обычной промывкой, предварительно погрузив в ортофосфорную кислоту рабочую зону датчика минут на 20. Можно производить очистку с помощью мягкой кисточки из натуральных волокон. Неплохой результат может быть получен применением гусиного пера в качестве кисточки.

Важность своевременной замены

Обычно срок эксплуатации лямбда-зондов невелик (от 10000 до 50000 километров пробега).  Некоторые автолюбители не обращают внимания на увеличенное потребление топлива.Если учесть, что датчик как минимум на 25% увеличивает расход топлива, при среднем расходе 7 литров на 100 км,  пробеге 10000 км общий расход составит около 700 литров. При неисправном датчике перерасход будет под 200 литров. За стоимость этого топлива можно купить четыре датчика.https://www.youtube.com/watch?v=CxhGVt5_YUAСвоевременная замена лямбда-датчиков, соблюдение правил их эксплуатации имеет важное значение для экономии денежных средств, связанных с эксплуатацией автомобиля.Видео — замена лямбда-зонда Renault Megane 2:Может заинтересовать:

Лямбда-зонд: устройство, неисправности, проверка

Лямбда-зонд – это традиционное название датчика кислорода. С его помощью осуществляется контроль количества кислорода в отработанных газах. Работа двигателя напрямую связана с тем, насколько эффективно сгорает топливно-воздушная смесь. А за процесс горения во многом отвечает именно кислород. Регулируя его содержание в смеси можно управлять температурой горения: соответственно повышая или понижая ее. Если кислорода в смеси много, то такую ситуацию инженеры обычно обозначают греческой буквой лямбда. Ну и нельзя не согласиться, что «лямбда-зонд» по-русски звучит гораздо выразительней, чем будничный «кислородный датчик».

Основные задачи лямбда-зонда

Датчик кислорода устанавливается там, где проходят отработанные газы, а именно в выпускном коллекторе. Используется он в тех автомобилях, которые оснащены инжектором. Чтобы повысить точность оценки, иногда применяют два лямбда-зонда. Они заботливо окружают катализатор, находясь с обеих его сторон.лямбда-зондЭлектронный блок управления регулирует количество топлива, которое подается в двигатель. В этом ему помогает датчик кислорода. Он передает информацию о содержании кислорода в отработанных газах. В зависимости от показаний датчика количество вспрыскиваемого топлива увеличивается или уменьшается. Когда кислорода в смеси оказывается слишком много, температура ее горения повышается. При этом выделяются токсичные вещества, опасные для человека и окружающей среды. Лямбда-зонд косвенно контролирует экологичность выхлопной системы и стремится создать условия для исправной работы катализатора.

Устройство

Кислородные датчики бывают двух видов: двухточечные и широкополосные.• Двухточечный датчик стал традиционным и постепенно уходит в прошлое.лямбда зонд двухконтактныйОн представляет собой два электрода: один внутри, другой снаружи. Наружный электрод покрыт тонким слоем платины, которая восприимчива к кислороду. Электрод, расположенный внутри, выполнен из циркония. Потенциал между электродами меняется, реагируя на количество кислорода в смеси: чем больше кислорода, тем он выше.• Широкополосный датчик становится все более популярным вариантом лямбда-зонда.Широкополосный лямбда-зондПри этом используется два керамических элемента. Один выполняет функцию двухточечного, а другой осуществляет закачку кислорода. Смесь из отработанных газов уже не просто сама собой попадает на датчик для оценки и анализа, а датчик имеет дело только с кислородом, отдельно закачивая его из смеси. Обладая постоянным напряжением в 450 мВ, датчик реагирует на уменьшение или увеличение концентрации кислорода изменением напряжения, о чем сразу информируется ЭБУ. Получив соответствующий сигнал, ЭБУ создает ток закачки. Через величину закачивающего тока и определяется содержание кислорода в смеси.Эффективно кислородный датчик работает только при температуре выше 300°C, поэтому все лямбда-зонды имеют систему подогрева.

Симптомы болезни

Проблемы с лямбда-зондом могут проявляться следующим образом.

• Токсичность выхлопных газов повысилась и перестала соответствовать установленным стандартам. Однако самому автолюбителю без специального прибора это не проверить.

• Увеличился расход топлива, но у данной проблемы может быть еще очень много других причин.

• Двигатель работает на холостом ходу нестабильно. К сожалению, этот симптом тоже не является однозначным.

• Ухудшается динамика автомобиля.

• В районе катализатора можно услышать характерный звук потрескивания.

• Загорелась лампочка «CheckEngine», но и здесь понадобится провести диагностику в сервисном центре.

В идеале поломку лямбда-зонда должен диагностировать специалист.

Причины неисправности

Лямбда-зонд может выйти из строя по следующим причинам:

• Некачественное топливо – это первый враг всех чувствительных элементов, разработанных зарубежными инженерами в целях заботы об экологии окружающей среды. Из-за отложений свинца внешний слой датчика теряет чувствительность и становится нерабочим.

• Механическое воздействие, нарушающее конструкцию лямбда-зонда, ведет к его поломке.

• Проблемы в топливной системе способны провоцировать образование нагара или сажи на всех элементах выхлопной системы, что мешает их исправной работе.

• Перегрев датчика может произойти по разным причинам, но, как для всех чувствительных элементов, слишком высокие температуры оказывают налямбда-зонд разрушительное воздействие.

• Попадание масла или антифриза в выхлопную систему, а также ее негерметичность также приводит к неисправности лямбда-зонда.

Если датчик вышел из строя, то ЭБУ теряет обратную связь с выхлопной системой и работает «вслепую», по средним параметрам, которые имеются в его памяти. При этом понятно, что состав топливно-воздушной смеси, выходя из-под контроля, перестает быть оптимальным.Лямбда-зонд – уязвимый и относительно недолговечный элемент. При лучшем раскладе уже через 60-80 тыс. км он выходит из строя.

Проверка лямбда-зонда

Проверить датчик кислорода может практически каждый. Для проверки нужно использовать один или два вспомогательных инструмента: осциллограф и вольтметр. Если Вы не знаете, где расположено устройство, то воспользуйтесь инструкцией производителя.Проверка лямбда зонда мультметромВо-первых, следует проверить элемент на наличие механических повреждений. Его корпус должен быть целым, как и проводка. Если датчик не поврежден, а загрязнен, то его лучше заменить на новый. Конечно, нагар и сажу, а также любой другой налет можно попробовать почистить. Если это удастся, хорошо; если нет, то замена необходима.Предположим, что наше устройство не повреждено и имеет чистую поверхность. Тогда следует продолжать проверку уже с помощью вольтметра или осциллографа.

Когда лямбда-зонд не нужен

Датчик кислорода теряет свое значение после удаления катализатора или его замены на пламегаситель. При этом речь идет не только о механическом удалении, но и о программном. Если есть возможность перепрограммировать ЭБУ, то необходимость в лямбда-зонде отпадает и о нем можно забыть. В противном случае устанавливаются обманки.Нужно сказать, что лямбда-зонд не является дорогостоящей деталью(средняя цена самой детали варьируется в районе 2 000 руб. + 500 руб. работа), поэтому вышедший из строя датчик вполне можно заменить на новый. Главное это сделать своевременно, пока не пострадали другие элементы выхлопной системы, в частности, катализатор, цена которого уже совсем иная.
