Главный тормозной цилиндр ВАЗ 2107:неисправности и ремонт

Тормозная система — ключевой элемент, обеспечивающий безопасность передвижения на автомобиле. Неисправности тормозов с высокой долей вероятности приводят к ДТП, поэтому автовладельцы обязаны уделять внимание состоянию цилиндров и шлангов тормозной системы. При первых намеках на неисправность тормозов необходимо проверить их элементы и произвести ремонт или замену деталей. Важнейший компонент тормозной системы — главный тормозной цилиндр ВАЗ 2107.

Устройство главного тормозного цилиндра ВАЗ 2107

“Семерка”, как другие современные легковые автомобили, оборудована двухконтурной гидравлической тормозной системой. Разделение тормозов на передний и задний контуры позволяет обеспечить торможение даже при выходе из строя одного из контуров. Так, если ломается задний тормозной цилиндр ВАЗ 2107 и происходит разгерметизация заднего контура, передние тормоза сохранят работоспособность (хотя для приведения их в действие может понадобится пару раз “качнуть” педаль тормоза, так как ход педали увеличится).Главный тормозной цилиндр — основа тормозной системы. Он меняет давление в тормозных контурах при изменении положения тормозной педали. При нажатии на педаль главный цилиндр создает повышенное давление тормозной жидкости в системе, заставляя поршни рабочих цилиндров выдвигаться и прижимать колодки к тормозным дискам и барабанам.

Главный тормозной цилиндр ВАЗ 2107 закреплен в подкапотном пространстве на корпусе вакуумного усилителя под двухсекционным бачком для тормозной жидкости. Последний предназначен для пополнения тормозной жидкости при ее незначительных утечках из системы. Метки на корпусах бачков позволяют визуально контролировать уровень тормозной жидкости.

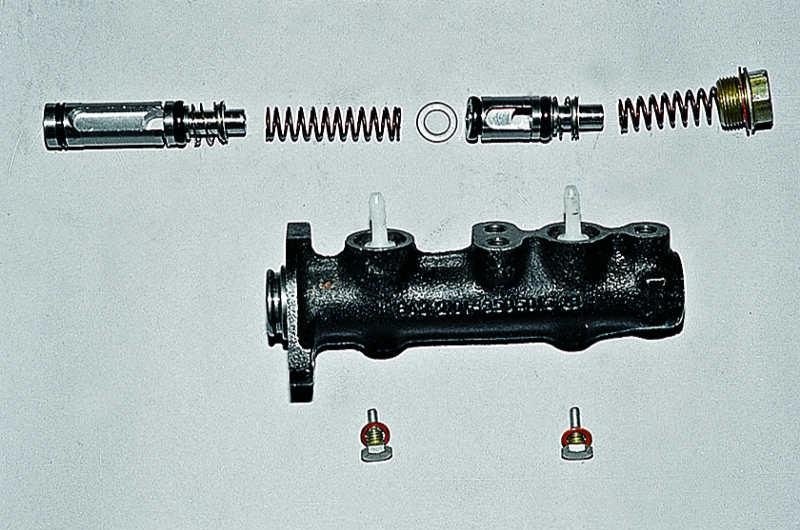

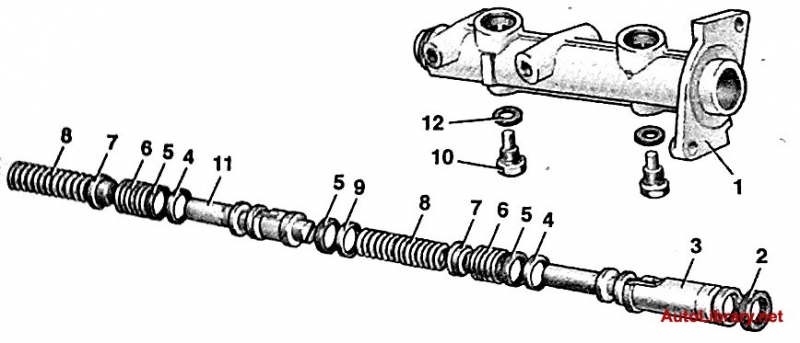

В корпусе цилиндра находятся два поршня с уплотнителями, которые расположены друг за другом. Первый цилиндр приводится в движение толкателем педали, второй движется за счет движения первого. Пружины, находящиеся внутри цилиндра, обеспечивают возврат поршней на место после того, как водитель отпускает тормозную педаль.

Признаки неисправности главного тормозного цилиндра

Есть три основных типа поломки главного тормозного цилиндра:

• разбухание уплотнителей;
• повреждение уплотнителей;
• заклинивание поршня.

Нередко третий тип поломки становится прямым следствием первого.Признаков неисправности главного цилиндра два:

• утечка тормозной жидкости;
• провалы педали или ее “мягкость”.

Для устранения проблем требуется ремонт главного тормозного цилиндра ВАЗ 2107. Для этого его необходимо снять, разобрать, заменить изношенные (поврежденные) детали и установить цилиндр на место. . Как вариант, главный тормозной цилиндр можно заменить новым.Что необходимо для ремонта главного тормозного цилиндра ВАЗ 2107Чтобы снять, отремонтировать и поставить на место тормозной цилиндр, понадобятся:

• ключи на 13;
• специальный ключ для тормозных трубок;
• шприц;
• емкость для тормозной жидкости;
• плоская отвертка;
• ремкомплект главного тормозного цилиндра;
• тормозная жидкость.

Демонтаж главного тормозного цилиндра ВАЗ 2107

Чтобы избежать излишних потерь тормозной жидкости из бачков ее надо перелить оттуда в подготовленную емкость при помощи шприца. Порядок действия по снятию цилиндра следующий:

• ослабить хомуты крепления резиновых шлангов на штуцерах тормозного цилиндра;
• снять шланги, идущие от бачков с тормозной жидкостью к штуцерам цилиндра;
• специальным ключом открутить три тормозных трубки;

[tip]Примечание: момент затяжки тормозных трубок очень велик, поэтому попытки их выкрутить при помощи обычного рожкового ключа могут привести лишь к “слизыванию” граней.[/tip]

• открутить гайки, фиксирующие главный тормозной цилиндр крышке вакуумного усилителя;
• снять тормозной цилиндр.

Главный тормозной цилиндр ВАЗ 2107: ремонт

Чтобы не потерять детали и не испачкать главный тормозной цилиндр ВАЗ 2107, ремонт следует проводить на подготовленном столике. Для разборки цилиндра понадобятся тиски.Порядок ремонта следующий:

• зажать цилиндр в тиски и ослабить гайку-пробку;
• положить цилиндр на стол, аккуратно выкрутить гайку-пробку и достать детали из цилиндра;

Примечание: выкручивать гайку-пробку необходимо крайне осторожно, чтоб детали цилиндра не разлетелись под воздействием пружин.

• заменить резиновые уплотнители на поршнях;
• собрать детали главного цилиндра и затянуть гайку-пробку.

Установка главного тормозного цилиндра ВАЗ 2107

Отремонтированный тормозной цилиндр устанавливается на место в порядке, обратном снятию. Следует обратить особое внимание на затяжку штуцеров металлических шлангов. После установки цилиндра необходимо заполнить бачки с тормозной жидкостью и прокачать тормозную систему, удалив из нее воздух.

Главный тормозной цилиндр ваз 2107: замена и ремонт (фото и видео)

Исправная тормозная система автомобиля ВАЗ 2107 является залогом безопасности, как водителя, так и пассажиров. Именно по этой причине следует уделять ей особое внимание, и при появлении малейших признаков неисправностей незамедлительно начинать ремонт.Главный тормозной цилиндр на ВАЗ 2107 является одним из основных элементов тормозной системы автомобиля. У него может быть две основных неисправности. Первая выражается в появлении течи жидкости из главного тормозного, вторая в снижении эффективности системы, которую можно определить только после проверки рабочих.

В большинстве случаев обе неисправности можно устранить путем несложного ремонта главного тормозного, который заключается в замене уплотнительных манжет и пыльника. Однако в некоторых случаях решить проблему может только замена цилиндра.

Для начала, необходимо разобрать тормозной цилиндр и определить, целесообразно ли выполнять его ремонт. Для работы понадобится минимум инструмента:

• Ключ на 10 обычный;
• Ключ на 10 специальный, для трубок;
• Ключ на 13;
• Отвертка плоская.

Главный цилиндр располагается в моторном отсеке ВАЗ 2107, на перегородке между подкапотным пространством и салоном. Прежде чем его снимать, необходимо поочередно отсоединить шланг от бачка с жидкостью и две трубки:

• Прежде чем отсоединять шланг, рекомендуется выбрать тормозную жидкость из бачка, чтобы не разливать ее. Процедура предельно простая – послабляем хомут и снимаем шланг.
• Трубки откручиваем при помощи специального ключа на 10.

Теперь, когда все подводящие и отходящие трубки отсоединены, ключом на 13 откручиваете гайки крепления цилиндра к корпусу, и снимаете его.Теперь следует разобрать главный тормозной цилиндр и провести осмотр на предмет возможности произвести его ремонт. Здесь тоже не должно возникнуть никаких проблем – нужно лишь поочередно открутить стопорные винты, начиная от пробки.

Выкручивая второй винт, придерживайте поршень, чтобы он не выскочил под воздействием пружины. Первый поршень выйдет сам, второй нужно будет выбить, постучав корпусом по деревяшке.

Вытянув оба поршня с пружинами, осмотрите зеркало цилиндра на предмет наличия на нем раковин, царапин, других повреждений. Если зеркало чистое, значит возможен ремонт, в противном случае — замена главного тормозного новым.Так как сама замена проблем вызвать не должна, то  дальше опишем тот случай, когда ремонт имеет смысл. Приобретите ремкомплект для вашего главного тормозного цилиндра.Снимите все уплотнительные кольца с поршней и тщательно протрите все детали: поршни, пружины, корпус.

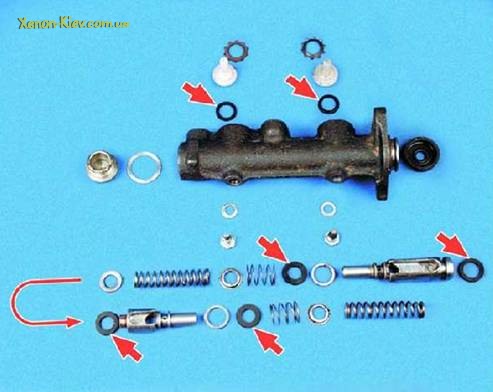

Одеваем новые уплотнительные манжеты и собираем главный цилиндр, в обратной последовательности. Прикручиваем его к корпусу, подсоединяем трубки, шлангочку от бачка.

Трубки закручиваем не полностью, заливаем в бачок новую жидкость и, как только она начнет вытекать из-под трубок, закручиваем их до конца. Скорее всего, после окончательной сборки понадобится прокачка системы, для удаления пузырьков воздуха. По сути, при этом происходит полная замена жидкости.Осталось проверить места соединений и сам главный тормозной на предмет отсутствия течи. Также проверяем эффективность тормозов. Если все нормально, значит все у вас получилось, ваш автомобиль ВАЗ 2107 готов к эксплуатации.

Школа авторемонта Статьи, советы и рекомендации по ремонту и обслуживанию автомобилей своими руками

Есть две основные причины для замены или ремонта главного тормозного цилиндра (ГТЦ). Первая, его течь. Следы утечки тормозной жидкости хорошо видны на вакуумном усилителе или при отсутствии вакуума, в салоне автомобиля. Вторая причина, «мягкая» и не эффективная педаль тормоза. Вторая причина становится актуальной только после проверки исправности рабочих тормозных цилиндров задних и передних колес, и всех тормозных трубок и шлангов. Если Вы столкнулись с похожими проблемами и Вы счастливый обладатель автомобиля Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика, то данная статья по замене и ремонту главного тормозного цилиндра будет Вам интересна.

Сразу могу сказать, что данная работа не сложна, требуется только Ваше желание, время и внимательность. Так что, читайте дальше и принимайтесь смело за дело)))

С запчастями в этом случае все просто. Если у Вас стандартный вазовский главный тормозной цилиндр, то покупаем ремкомплект балаковского производства (фото 1). В том случае, если главный тормозной цилиндр уже менялся и был установлен ГТЦ фирмы Fenox или Базальт, то тогда на авторынках ищем ремкомплекты этих производителей (фото 2 и 3).

Дело в том, что беларусский производитель (фенокс), а в последствие и Базальт, изменили (или как считают инженеры данных предприятий – улучшили) всего лишь один манжет (отвечающий за герметичность цилиндра), смотрим фотографию 4 (справа стандарт, слева фенокс).

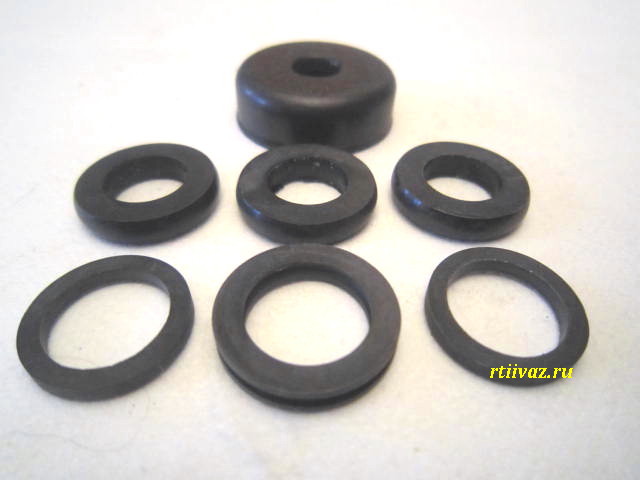

Вот из-за этого манжета и необходимо покупать фирменный ремкомплект. Правда, стоит отметить отличную комплектацию ремкомплектов от Базальт (эти ремкомплекты подходят к Феноксу), производитель как говориться позаботился о мелочах.Плюс ко всему, замена или ремонт ГТЦ это дальнейшая прокачка и замена всей тормозной жидкости. Так что, покупаем тормозную жидкость в обязательном порядке. Хотя в тормозной системе всего 0.4 литра жидкости, я советую взять с запасом 0.8-1 литра тормозной жидкости DOT-4. При желании сможете еще и сцепление прокачать))).По инструменту… Для замены и ремонта главного тормозного цилиндра на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика Вам понадобятся – ключи на 10, 12, 13, маленькая отвертка, специальный ключ для откручивания штуцеров тормозных трубок.А теперь беремся за работу! Описание и фотоотчет замены и ремонта главного тормозного цилиндра на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика:

Грушей или шприцом отбираем тормозную жидкость с бачка тормозного цилиндра. Ключом на десять откручиваем гайку крепежа пластмассового бачка (фото 5). Специальным ключом откручиваем штуцера тормозных трубок (фото 6). Концы тормозных трубок можно заглушить резиновыми пробками (фото 7).

Далее, ключом на 13 откручиваем две гайки и отсоединяем главный тормозной цилиндр от вакуумного усилителя тормозов (фото 8). Выводим бачок с крепежной скобы и снимаем главный тормозной цилиндр с автомобиля.Дальше, читают только те, кто собрался ремонтировать главный тормозной цилиндр, а не менять его целиком))).Для удобства можем отсоединить тормозной бачок от ГТЦ. После этого, можно по очереди откручивать стопорные винты. Сначала откручиваем стопорный винт первый от пробки цилиндра, откручивая второй винт, придерживаем поршень от «вылета» (фото 9).

Поршень привода передних тормозов «выскачет» с цилиндра без проблем. А вот второй поршень (привод задних тормозов) с манжетами придется вытряхнуть с тормозного цилиндра.

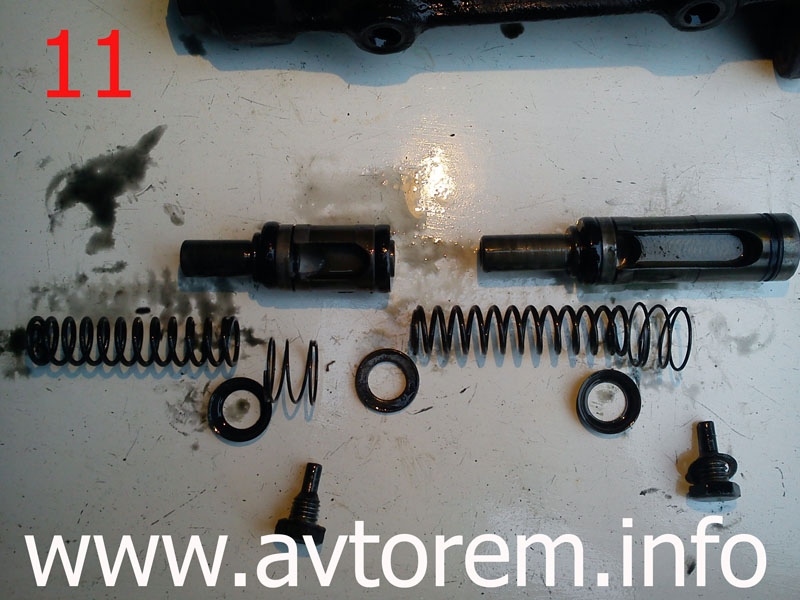

Все, что удалось достать с тормозного цилиндра, последовательно раскладываем. Картина у Вас должна получиться, такая же, как и на фотографии 10. Более детально составляющие механизма ГТЦ изображены на фотографии 11 и рисунке 12. Что должно Вам помочь правильно собрать детали главного тормозного цилиндра.Устройство главного тормозного цилиндра автомобилей Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика: 1 — корпус цилиндра; 2 — стопорная шайба; 3 — штуцер; 4 — уплотнительная прокладка; 5 — уплотнительная шайба; 6 — стопорный винт поршня; 7 — возвратные пружины поршней; 8 — чашка; 9 — прижимная пружина уплотнительного кольца; 10 — уплотнительное кольцо; 11 — распорное кольцо; 12 — поршень привода задних тормозов; 13 — шайба; 14 — поршень привода передних тормозов.После того, как внутренности вынуты, осматриваем состояние зеркала в самом цилиндре (фото 13). При наличии следов коррозии, глубоких царапин и раковин на зеркале, следует выкинуть ГТЦ в металлолом. Так как дальнейший ремонт будет нести кратковременный результат, и цилиндр проработает еще неделю, две или месяц, и напомнит о себе вновь.Если с цилиндром все ок, то тогда можно приступать к замене манжетов (фото 14). После того, как все манжеты поменяны, можно заправлять поршеньки с пружинами в корпус, предварительно смазав манжеты тормозной жидкостью. Устанавливаем стопорные винты. При помощи отвертки (имитируем нажатие педали) проверяем работу цилиндра.

Закрепляем патрубки бачка и устанавливаем ГТЦ на автомобиль. Гайки тормозных трубок не затягиваем, заливаем в бачок тормозную жидкость и ждем, когда она начнет проходить через штуцера.

Сначала жидкость будет выходить с пузырьками воздуха, а когда жидкость пойдет без пузырьков, можно затягивать штуцера. При благоприятных условиях тормозную систему после этого можно не прокачивать. И если все-таки систему придется прокачать, то сделать это будет значительно проще.Вот, как-то так!)))При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Как прокачать главный тормозной цилиндр на ваз 2107

Тормозная система автомобиля ВАЗ 2107, как и любая другая, требует проведения периодического технического обслуживания и ремонта. И вопреки расхожему мнению, никакая доработка отдельных элементов или всей системы, не освобождает от выполнения этой обязанности. При этом кроме контроля состояния тормозных колодок и дисков, может возникнуть необходимость прокачать систему, для удаления из нее пузырьков воздуха.Необходимость прокачать тормоз может возникнуть в следующих случаях:

• Замена жидкости в системе, согласно регламенту технического обслуживания;
• Ремонт системы;
• Утечка жидкости;
• Ухудшение эффективности тормозов, после проверки состояния тормозных дисков и колодок.

Тормоза обычно прокачиваются при участии двух человек: один (слесарь) работает непосредственно с системой тормоза, второй (помощник) находится в салоне автомобиля ВАЗ 2107. Из инструментов для работы понадобится:

• Ключ 8/10 «трубочка» или накидной;
• Ключ 8/10 рожковый или специальный, для тормозных трубок;
• Шлангочка соответствующего диаметра;
• Емкость для отработанной жидкости.

Кроме этого, в случае если на вашем автомобиле установлены штуцера под ключ на 8, настоятельно рекомендуется доработка данного недостатка, заключающаяся в их замене на аналогичные, но с шестигранником под ключ на 10. Перед началом работы в тормозной бачок доливают жидкость до максимального уровня.Порядок прокачки системы тормоза имеет определенную последовательность — начиная с самого удаленного колеса от главного цилиндра:

Правое заднее;

Левое заднее;

Правое переднее;

Левое переднее.

Прокачка задних колес ВАЗ 2107 производится снизу автомобиля, поэтому лучше воспользоваться смотровой ямой. Для прокачки передних тормозов нужно снимать колесо. В остальном процедура прокачки для всех колес одинаковая. Сняв защитный резиновый колпачок, нужно ослабить штуцер при помощи накидного ключа 8/10. Следует проявлять особую аккуратность, так как существует риск зализывания граней, после чего открутить штуцер будет затруднительно.Ослабив штуцер, на него одевают шлангочку, другой конец которой опускают в емкость. После этого помощник 3-5 раз (до появления ощутимого давления в системе) нажимает педаль тормоза, после чего продолжает ее удерживать в нижнем положении.

Слесарь рожковым ключом 8/10 на половину оборота откручивает штуцер, в результате чего через шлангочку в емкость выходит жидкость с пузырьками воздуха, педаль «проваливается» до полика. Пока не перестанет вытекать жидкость, педаль не отпускают.

Штуцер закручивается, и процедура повторяется до тех пор, пока при отпускании штуцера через шлангочку не перестанут выходить пузырьки воздуха.Аналогичную работу выполняют на остальных колесах автомобиля. Периодически необходимо контролировать уровень жидкости в бачке, при необходимости доливать. Если не восполнить объем вовремя, и жидкость в бачке закончится, в систему попадет воздух и все придется начинать сначала.Как видите, никаких особых трудностей в прокачке тормозов автомобиля ВАЗ 2107 не предвидится. Все этапы работы вполне можно выполнить своими руками в домашних условиях.

Следует отметить тот факт, что в последнее время получила широкое распространение доработка стандартной системы, заключающаяся в замене стандартных элементов (суппорта, диски, колодки) аналогичными деталями импортного производства, более качественными и эффективными. Однако доработка не исключает необходимости проведения периодической прокачки системы, поэтому описанный порядок останется актуальным.

Ремонт главного тормозного цилиндра ВАЗ 2107

Прежде всего, разберемся, чем являются тормоза для автомобиля. Это своего рода парашют, который позволяет избежать свободного падения и предотвращает трагедию. Если парашют не раскрывается, тогда человек погибает. Но с парашютом есть один плюс, которого в тормозной системе не предусмотрено: запасной. Конечно, есть еще стояночный тормоз, но ведь он предназначен только для того, чтобы удерживать автомобиль на месте, а не останавливать его со скорости 60 км/ч, а иногда и более. Отсюда следует вывод, что к тормозам автомобиля стоит относиться трепетно и с уважением. Если этот момент проигнорировать, то можно угодить в больницу или еще дальше. Ну не будем пугать читателя этой статьи ужастиками. И перейдем сразу к делу.

Определение неисправности

Если тормозная система перестала реагировать на педаль после первого нажатия, но восстанавливается после второго – верная причина, это падение давления в системе. На то может быть три причины: утечка тормозной жидкости и, как следствие, попадание воздуха, износ резиновых уплотнителей рабочих цилиндров, либо износ резиновых уплотнителей главного тормозного цилиндра. Как уже понятно из названия – именно последнюю причину мы и рассмотрим.Характерным ее признаком является утечка тормозной жидкости через пыльник в салона автомобиля. Для того, чтобы определить это, нужно заглянуть в педальный узел и отодвинуть.

Начало работы

Прежде чем приступить к такой процедуре, как замена ремкомплекта главного тормозного цилиндра. Необходимо позаботиться о наличии столика, на котором она будет производиться. В этом случае желательно наличие тисков, либо большого газового ключа, которым можно зажимать гайки до 36 мм. Если же нет и его, то придется обойтись самим ключом «на 36». Кроме того, необходима ветошь, которую попросту, не жалко, потому что тормозная жидкость вообще не отстирывается и очень негативно сказывается на состоянии ткани.

Снятие главного тормозного цилиндра

Главный тормозной цилиндр ВАЗ 2107 фиксируется при помощи двух шпилек на вакуумном усилителе. Для снятия необходимо открутить их, снять шланги, идущие от расширительного бачка, а так же тормозные трубки, идущие к передним колесам и заднему тормозному контуру.Для последней операции желательно наличие специального какидного ключа «на 10» поскольку момент затяжки таких гаек очень велик. Если делать это рожковым, то можно «слизать грани», после чего повторное использование может стать довольно проблематичным.

Разборка главного тормозного цилиндра

Ну вот, теперь у нас в руках остался один цилиндр, без лишних деталей, трубочек и шланжиков. Для разборки необходимо зажать его в тиски и открутить центральную гайку-пробку. При окончательном ее снятии желательно быть осторожным. Потому что внутри цилиндра находится множество пружин, не сильно тугих, но способных причинить травму.Не будем вдаваться в подробности, какая чашечка за какой пружинкой следует, уточним только тот факт, что нарушение данного порядка приведет агрегат в негодность.Далее необходимо заменить все резиновые уплотнители, которые входят в ремкомплект.

Сборка и заключение

После того, как все детали заменены, необходимо убедиться в целостности зеркала внутренней рабочей поверхности, поскольку царапины на ней требуют замены цилиндра. Теперь необходимо вставить на место поршни, шайбы. Чашечки и т.д, в том порядке, в котором они были сняты. Затем рукой нужно преодолеть усилие пружины и вкрутить на место пробку.Ну вот, теперь достаточно установить цилиндр на место и присоединить шланги и трубки. На последние необходимо обратить особое внимание, поскольку крепежные гайки нужно вкрутить точно по резьбе. После этого проводится стандартная процедура прокачки тормозов, но это уже совсем другая история…

Замена главного тормозного цилиндра на ВАЗ-2107

Основная деталь тормозной системы транспортного средства — главный тормозной цилиндр, создающий в трубках высокое давление. Устройство детали: металлический корпус с отверстиями для подключения трубок и соединения с бачком, внутри которого цилиндрической формы полость.От исправности цилиндра зависит бесперебойная работа тормозной системы машины, что в свою очередь имеет прямое влияние на безопасность находящихся в салоне автомобиля людей при езде.

Неисправности

Можно выделить две разновидности поломки главного тормозного цилиндра:

Повреждение или разбухание уплотнителей из резины;

Заедание поршня.

Признаками того, что пора произвести ремонт или замену элемента являются:

• вытекание жидкости;
• изменения в нажатии педали тормоза: стала мягче или начала проваливаться.

Для устранения поломок требуется произвести демонтаж главного тормозного цилиндра с последующей установкой нового элемента, либо же произвести его ремонт, а именно поменять пыльник, резиновые уплотнители, очистить детали от загрязнений, коррозии и т.п.При поломке ГТЦ вся система торможения транспортного средства подвержена сбоям. В нужный момент, при давлении на педаль тормоза автомобиль может останавливаться гораздо медленнее, чем обычно, либо вообще не среагировать на сигнал. А это может стать причиной дорожно-транспортного происшествия.Если при выжимании педали вы ощутили, что она стала мягче или машина тормозит медленнее, следует проверить тормозную систему в целом и главный тормозной цилиндр в частности. Потратив немного времени, вы сможете повысить безопасность при эксплуатации своего транспортного средства.

Цена главного тормозного цилиндра

В районе 400-700 рублей стоят самые дешевые цилиндры, за более качественную деталь от известных производителей придется выложить от 1500 рублей. Замена цилиндра в автосервисе обойдется от 400 рублей, но для экономии денежных средств ее вполне возможно произвести самостоятельно.

Замена

Произвести замену детали своими руками не составит труда. Для этого нужно вооружиться следующим набором инструментов:

отверткой;

ключами на 10, 13;

5 – кубовым шприцом или грушей;

тормозной жидкостью;

хомутами.

Если при разборке вы обнаружили, что старые резиновые шланги стали твердыми, рекомендуется заменить их новыми.

Снимаем ремень с расширительного бачка и убираем в сторону.

Посредством ключа на десять выкручиваем крепления бачка с тормозухой и открываем крышку.

Сливаем в емкость тормозную жидкость.

Во избежание попадания тормозной жидкости в отсек мотора, необходимо подстелить под цилиндр кусок плотного материала.

Ослабляем хомуты на шлангах, отходящие от бачка и снимаем их.

Отсоединяем три тормозные трубки и отодвигаем их немного.

Выкручиваем две гайки, крепящие к усилителю цилиндр, используя при этом ключ на 13.

Снимаем главный тормозной цилиндр.

Очищаем посадочное место запчасти от грязи и остатков тормозной жидкости.

Переходим к новому элементу. Извлекаем защитную пломбу и устанавливаем туда сальник.

Вставляем на место новый цилиндр и затягиваем гайки.

Снимаем заглушки и используя шприц, впрыскиваем тормозную жидкость в полость цилиндра до полного заполнения.

Производим сборку остальных элементов.

Завершающим этапом ремонтных работ станет прокачка тормозной системы автомобиля.

Итоги замены

Проверить правильность произведенных работ можно нажав на педаль тормоза, если она работает, как и до поломки значит все сделано верно.

Как проверить и разобрать главный тормозной цилиндр ВАЗ

Если говорить о самостоятельном ремонте главного тормозного цилиндра ВАЗ, то для неспециалистов может показаться, что это сложно, хотя не нужно бояться, поскольку вполне реально самостоятельно его отремонтировать.Перед началом ремонта тормозной системы главный тормозной цилиндр нужно ремонтировать в первую очередь. Делают это уже после первичной диагностики.

Как разобрать главный тормозной цилиндр ВАЗ

Если говорить об устройстве главного тормозного цилиндра, то можно рассмотреть на примере одной из самых популярных тормозных систем – гидравлический привод 2-контурной тормозной системы ВАЗ. Именно знание этого устройства, которое самом деле простое, поможет осуществить ремонт.Сразу же нужно заметить, то узлы первичного и вторичного поршней не ремонтируются. Их нужно будет заменить новыми узлами, когда собирать новый цилиндр.Включает в себя гидравлический привод такие детали:

• главный тормозной цилиндр;
• вакуумный усилитель тормозов;
• педаль тормозов;
• шланги и трубопроводы для перемещения тормозной жидкости;
• колесные (рабочие) тормозные цилиндры. Если ремонтировать главный тормозной цилиндр, то рабочий тормозной цилиндр при этом ремонтировать не обязательно;
• расширительный бачок.

В главном тормозном цилиндре расположены 2 поршня, которые нужны для тормозных контуров, уплотнительные кольца и возвратные пружины. Задача главного тормозного цилиндра в том, что он должен после нажатия на педаль тормозов распределяет равномерно тормозную жидкость по контурам, чтобы дальше передать по контурам тормозную жидкость для последующей передачи в рабочие тормозные цилиндры.Если тормозная система исправная, то давление будет одинаковым в двух контурах. Если из одного контура тормозная жидкость утекает, то второй способен обеспечить торможение.

Диагностика главного тормозного цилиндра

Перед тем, как ремонтировать главный тормозной цилиндр, нужно провести его диагностику. Перед диагностикой нужно знать, какие для этого есть методы. Если придется делать ремонт тормозной системы, например, заднего или переднего тормозного цилиндра. Все процедуры нужно начинать с проверки ГТЦ.Основные неисправности главного тормозного цилиндра чаще бывают из-за того, что тормозная жидкость неравномерно распределяется по контурам. Например, это может быть из-за того, что происходит утечка тормозной жидкости или же завоздушена тормозная система. Если все учитывать, то за каждую пару колес отвечает свой контур, в одном контуре может упасть давление, но это не будет проблемой.Второй контур сработает в любом случае. Тормозить движения автомобиля будет вторая пара колес. Но при этом снизится эффективность торможения. Это никак не значит, что в штатном режиме автомобиль не будет работать с неисправным ГТЦ. Лучше не откладывать ремонт главного тормозного цилиндра на долгое время.

Методы диагностики главного тормозного цилиндра

 сначала стоит обратить внимание на показатели контрольных приборов в салоне – если тормозная система неисправна, то индикатор контрольной лампы загорится;

визуально нужно проверить корпус главного цилиндра – есть ли на нем подтеки тормозной жидкости, особенно в тех местах, где трубопровод соединяется с выходами контуров;

также корпус ГТЦ нужно проверить на то, есть на нем механические повреждения;

в контурах нужно измерить давление: присоединяют манометры к отверстиям контуров, замеряют давление. Полученные цифры нужно сравнить с контрольными, которые указаны в инструкции по эксплуатации и ремонту автомобиля. Можно увидеть, что контур неисправный.

После того, как был проведен наружный осмотр, нужно разобрать ГТЦ. Нужно понимать, что проверить ГТЦ на герметичность не получится в гаражных условиях, поскольку нужен специальный стенд.

Разборка и ремонт главного тормозного цилиндра ВАЗ

После того, как начинать разборку главного тормозного цилиндра, все детали нужно промыть спиртом. Все резино-технические изделия нужно обязательно поменять на новые. Для этого есть самые разные ремонтные комплекты для всех марок автомобилей. При ремонте тормозов не нужно думать, что все нормально и может еще послужить.Если в результате разборки стало понятно, что прокладки (резино-технические изделия) разбухли, то виной, скорее всего, будет тормозная жидкость, которая может быть некачественной или же может не подходить автомобилю. Также жидкость может быть непригодной из-за загрязнения.Есть несколько требований к поршням и зеркалу ГТЦ – не должно быть задиров, царапин, механических повреждений. С заменой узлов поршней все должно быть понятно.

Ни в коем случае нельзя попытаться ремонтировать регулятор давления ГТЦ. Меняют его в комплекте, поскольку производители выставляют параметры.

Важно то, что если полностью менять главный тормозной цилиндр или же демонтировать его, но нужно не забыть откачать тормозную жидкость с распределительного бачка, заглушить все трубопроводы. Также стоит помнить о том, что после замены или проведения тормозной системы прокачку тормозной системы обязательно нужно провести.Полная замена ГТЦ на новый – это далеко не один из самых экономичных вариантов ремонта. В таком случае лучше рассчитывать затраты на ремонт, приобретение ремонтного комплекта и покупку узлов.

Ремкомплект главного тормозного цилиндра -ремонт

АльбертРемкомплекты главных тормозных цилиндров для ремонта…Приветствую всех читателей в блоге RtiIvaz.ru. Сегодня я хочу поговорить с вами про авто ремкомплект главного тормозного цилиндра. В процессе эксплуатации автомобиля его узлы и детали подвергаются естественному износу, что выражается в ухудшении их технических характеристик или их отказу.

Тормозная система не является исключением и об этом не следует забывать, так как отказ системы или даже частичная потеря эффективности остановки может быть чревата непредсказуемыми последствиями. Имеется ввиду ежедневный контроль всей системы, хотя бы визуальным осмотром.

 Подобная процедура не отнимает много времени, но может выявить дефектные узлы и уберечь от аварийной ситуации на дороге. Перед поездкой автомобиль необходимо проверить на наличие подтекания тормозной жидкости и ее наличия в бачке.Если во время осмотра выявлено подтекание, в каком либо контуре, то дальнейшее движение крайне нежелательно, так как до установления причины, невозможно сказать, насколько серьезно повреждение. Это не относится к случаям, когда скажем визуально можно наблюдать лопнувший тормозной шланг, а вот нарушение работы главного цилиндра, визуально определить не всегда представляется возможным.При любых подозрениях на его работу, желательно приобрести ремкомплект, чтобы после вынужденной разборки можно было выполнить его ремонт. Комплекты на систему автомобилей семейства ВАЗ, представлены частично на странице ремкомплекты рти, где можно посмотреть их на любую модель Волжского автозавода.Если при визуальном осмотре не удалось выявить явных признаков неисправности главного тормозного цилиндра ВАЗ, а эффект торможения отсутствует, подойдите к этой процедуре более внимательно. Для этого на автомобилях, оборудованных вакуумным усилителем тормозов, снимите шланг, идущий от усилителя к впускному коллектору со стороны усилителя.

Подтекание манжеты сразу будет заметно по наличию тармозной жидкости в корпусе вакуумного усилителя. На автомобилях, не оборудованных вакуумным усилителем тормозов, в салоне проверьте на выходе штока цилиндра главного, которым он соединяется с педалью тормоза, наличие тормозной жидкости, следы ее подтекания говорят об износе манжеты.

В обоих случаях, при наличии следов жидкости необходимо заменить вышедшие из строя манжеты. Комплект содержит все необходимое для полного ремонта главного цилиндра тормозов. Помимо манжет могут иметь механические повреждения внутренние пружины главного цилиндра или пластинчатые клапана, и то и другое есть в комплекте. Стоимость комплекта несравненно ниже стоимости самого цилиндра, что значительно удешевляет ремонт и экономит ваши финансы.

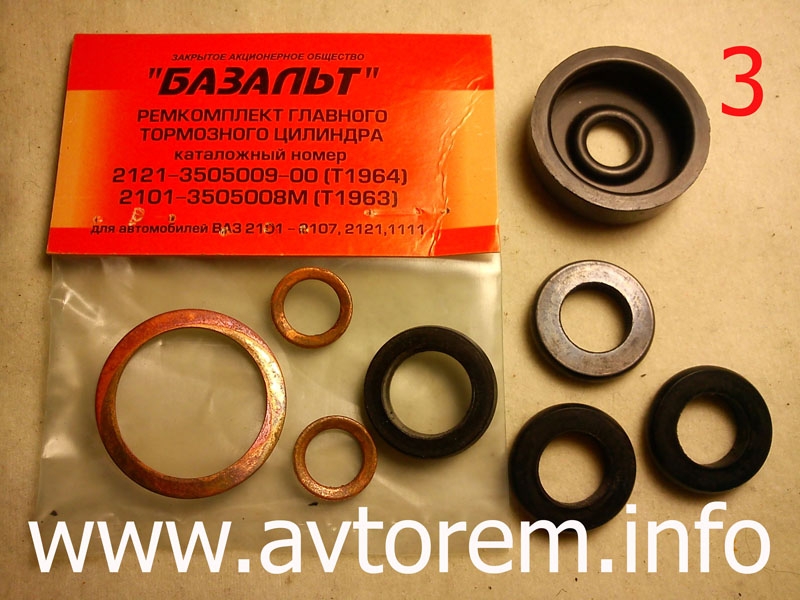

Комплект должен отвечать всем техническим требованиям, и обязательно выполнен из качественных материалов, в заводских условиях. Всем этим свойствам отвечают все запасные части, предлагаемые заводом Балаково, так как производятся по современным технологиям.

Приобретая ремкомплект главного тормозного цилиндра, вы продляете ресурс основного узла и экономите значительные финансовые средства.Ремкомплект главного тормозного цилиндра ВАЗ 2101-2107Ремкомплект главного тормозного цилиндра ВАЗ 2108Видео:Счастливой дороги!Вы так же можете ознакомиться с другими материалами:Регулировка клапанов грм Лады 2107Фото резинотехникиПатрубки рти Сальник ртиКак поменять сайлентблоков задней балки

Замена главного тормозного цилиндра ВАЗ-2107

Причина замены главного тормозного цилиндра (ГТЦ), как правило становится течь или подтекание тормозной жидкости (ТЖ) в месте, где цилиндр ГТЦ крепится к вакуумному усилителю (ВУ). Это серьезная поломка, которая чревата большими последствиями, вплоть до отказа тормозной системы и прочих проблем, связанных с тормозами.

Необходимое для замены ГТЦ

Специальный ключ (8/10) для тормозных трубок. Данный ключ действительно необходим, поскольку рожковые ключи, как правило, слизывают грани на тормозных трубках, после чего требуется еще и замена самих трубок.

Ключи на: «10», «13».

Отвертка (в зависимости от того, что за хомуты у вас установлены на резиновых трубках).

Пятикубовый шприц.

Новый главный тормозной цилиндр.

Хомуты — 10-16мм.

Тормозная жидкость.

Подсобник (для прокачки тормозов).

Резиновые шланги, идущие от бачка, должны быть мягкими, дубовые старые шланги лучше заменить, в будущем все равно менять придется.

Если все необходимое подготовлено, можно приступать к замене главного тормозного цилиндра.

Порядок действий при замене ГТЦ

Снимите ремень с расширительного бачка системы охлаждения.

Открутите, используя ключ на «10», крепление бачка с ТЖ.

Снимите крышку и слейте ТЖ в какую-нибудь чистую тару.

После этого подложите под цилиндр какую-нибудь чистую тряпку, чтобы ТЖ не попала в моторный отсек.

Ослабьте хомуты и произведите затяжку шлангов, идущих от бачка на штуцерах ГТЦ, затем снимите их.

Теперь при помощи спецключа для тормозных трубок открутите 3 трубки, слегка отодвинув их в стороны, чтобы при демонтаже старого цилиндра не задеть их концы.

Используя ключ на «13», открутите 2 крепежные гайки от главного тормозного цилиндра к вакуумному усилителю.

Снимите старый ГТЦ

Тщательно протрите остатки ТЖ на ВУ, в местах установки ГТЦ.

Снимите с нового ГТЦ защитную пробку, затем установите вместо нее сальник, который можно взять со старого (если цел), или тоже купите новый.

Установите новый цилиндр и произведите затяжку гаек крепления.

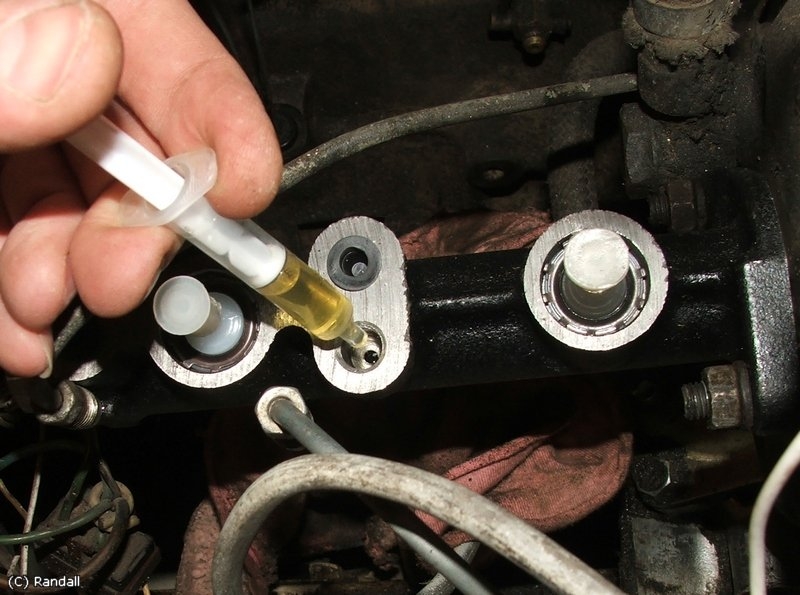

Возьмите шприц (без иголки), наберите в него ТЖ, снимите защитные резиновые заглушки с мест крепления передних тормозных трубок (не советую снимать третью пробку, чтобы в ее отверстие не попал мусор) и нанесите туда несколько капель ТЖ .

Капать надо до тех пор, пока ТЖ не прекратит «уходить» в отверстия, другими словами пустота внутри цилиндра должна быть заполнена ТЖ.

Поставьте обратно передние трубки, после чего закрутите их, используя все тот же хитрый ключ.

Эту процедуру проделайте и по отношению к трубке задних тормозов.

Берем бачок с резиновыми шлангами.

Если бачок и трубки имеют осадок или налет, хорошенько промойте их и дайте им высохнуть.

Пришло время установить бачок на прежнее место.

Поочередно снимите со штуцеров на ГТЦ защитные колпачки и наполните их тормозной жидкостью при помощи шприца с иглой.

Наденьте на штуцера резиновые шланги и затяните их хомутами.

Залейте в бачок тормозную жидкость и подключите контакты к датчику уровня ТЖ.

На этом процедуру по замене ГТЦ можно считать законченной.Все что осталось это — прокачать тормоза, для этого, как вы помните, у вас есть помощник.

Где купить главный тормозной цилиндр

фото с сайтаКлючевые слова: главный тормозной цилиндр, замена главного тормозного цилиндра, купить главный тормозной цилиндр

Тормозная система Ваз 2107, схема с подробным описанием

Содержание:Одной из основных систем, обеспечивающих безопасность при передвижении на автомобиле, является тормозная система. Наибольшее распространение получили тормозные механизмы, использующие силу трения разных материалов. Такие механизмы устанавливаются на все авто, и на ВАЗ тоже, относящиеся к семейству «Классика».В качестве примера классического ВАЗ выступит модель 2107. Тормозная система ВАЗ-2107 включает рабочую и стояночную системы. В задачу рабочей составляющей входит уменьшение скорости передвижения авто вплоть до полного обездвиживания.Состоит она из двух составляющих: первой — тормозных механизмов, производящих воздействие на колеса, из-за чего и происходит снижение их вращения. Вторая составляющая — привод, посредством его водитель задействует механизмы.

Стояночная составляющая обеспечивает блокировку колес одной из осей авто, в случае с ВАЗ-2107 – задних, во время того, как автомобиль обездвижен. Использование этого тормоза исключает самопроизвольное движение авто. Эта система использует отдельный привод, которым выполняется воздействие на механизмы задней оси.

Более подробно, о том, как выглядит тормозная система ВАЗ-2107 показано на схеме:Теперь рассмотрим более подробно устройство тормозной системы ВАЗ-2107. Сначала пройдемся по рабочей составляющей. Привод у нее является гидравлическим и включает:

• Педаль управления;
• Усилитель вакуумный;
• Цилиндр главный;
• Бак для рабочей жидкости;
• Трубопроводы высокого давления;
• Регулятор давления мех-змов задней оси;

Использование жидкости в качестве рабочего элемента привода обусловлено рядом положительных качеств: не требуется сложной системы рычагов для привода, облегчена проводка трубопроводов к механизмам, передача усилия от ноги водителя усиливается в несколько раз из-за вакуумного усилителя.Рабочие механизмы на ВАЗ-2107 используются двух типов – спереди установлены дисковые тормоза, с использованием суппортов, На задней оси применены механизмы барабанного типа, включающие также стояночный механизм.Теперь более подробно об элементах данной системы. Итак, педаль, на которую жмет водитель, расположена на одной оси с педалью управления сцеплением. Чтобы обеспечить возможность возвращения ее в исходное положение – она подпружинена.

Вакуумный усилитель тормозов

К педали подсоединен шток, связанный с усилителем. Устройство вакуумного усилителя тормозов ВАЗ-2107 довольно интересно, представлено оно на рисунке:Представляет усилитель собой герметичную емкость, внутри поделенную на 2 камеры посредством мембраны. Камера, находящаяся ближе к педали называется атмосферной, а отделенная мембраной от нее – вакуумной. Сама мембрана соединена со штоком поршня главного цилиндра.Вакуумная камера патрубком подсоединена к впускному коллектору мотора, откуда и берется разрежение. В конструкцию включен также следящий клапан, управляемый штоком педали, им то и выполняется вся работа.

При отпущенной педали этот клапан посредством канала соединяет полости камер, обеспечивая идентичное давление. При воздействии на педаль, клапан закрывает канал, связывающий камеры и открывает канал, связывающий атмосферную камеру с атмосферой.

Поскольку во второй камере сохраняется разрежение, то атмосферное давление начинает давить на мембрану. Поскольку она связана со штоком поршня главного цилиндра, за счет перемещения поршня производится вытеснение жидкости с цилиндра в трубопроводы.

Главный цилиндр тормозов

Главный цилиндр присоединен к усилителю. Представляет этот элемент собой корпус, к которому подводиться трубопроводы подачи и обратки от бачка с жидкостью, и выходят 3 трубопровода, ведущих к тормозным механизмам. На передние тормозные механизмы выходят по одному трубопроводу, а назад – только один, ведущий к регулятору.Внутри этого корпуса установлены поршни, которыми жидкость выталкивается в трубопроводы. Один из них связан со штоком мембраны усилителя. Это основные элементы привода. Подробное устройство главного тормозного цилиндра показано выше.

Устройство суппорта

Идем далее. Механизмы передней оси – дисковые, состоящие из суппортов с основными тормозными элементами – колодками, и тормозных дисков.Суппорт – это корпус, с проделанными в нем цилиндрами под поршни. Их у этой модели – два, по одному на каждую колодку. Устройство суппорта показано на рисунке.Поршни суппорта имеют вид стакана, который помещены в свои цилиндры, но по нем они могут перемещаться. Чтобы исключить просачивание жидкости, на поршни одеты уплотнительные кольца.Колодки представляют собой небольшие металлические пластины, на которые наклеены накладки из фрикционного материала.

Тормозной диск – выполнен из металла, для лучшего сцепления с поверхностью колодок, его боковые поверхности хорошо обработаны, чтобы не было на них никаких выступов и раковин.

Работа тормозов ВАЗ 2107 выполняется так: жидкость движется в цилиндры суппорта, где и начинает выталкивать поршни. Те выходят из цилиндров, поджимая колодки к диску.

Устройство тормозного механизма задней оси

Тормозная система ВАЗ-2107 задней оси имеет иное устройство. Все элементы ее спрятаны внутри тормозного барабана:Рабочий тормозной цилиндр ВАЗ 2107 имеет такое устройство: есть корпус, он же цилиндр, с размещенными в нем двумя поршнями. При воздействии давления жидкости они выходят из цилиндра.Колодки – металлические, сделанные в форме полумесяцев, на верхнюю кромку их приклеены фрикционы. Установленные на ступицу колодки образуют кольцо.

В нижней части колодки устанавливаются в проделанные под них посадочные места, а в верхней — в пазы, сделанные в поршнях. Чтобы самопроизвольно колодки не разводились, они стянуты пружинами. Там же и размещается механизм стояночного тормоза.

Поверх этого всего одет на вал ступицы барабан. При притормаживании жидкость выталкивает поршни, а поскольку в их пазы входят колодки, то это передвижение поршней сопровождается расхождением колодок. При этом они поджимаются к барабану и происходит замедление вращения.

Стояночный система

Она хоть задействует механизм колес задней оси, но никак не связана с рабочим механизмом. В качестве привода у него используется трос, подсоединенные к ручнику, находящемуся в салоне авто.Под авто этот трос делиться на две части, идущие в механизмы задней оси. Внутри концы троса соединены с рычагом привода, а тот в свою очередь – с распорной планкой. Рычаг привода соединен с одной из колодок.При задействовании ручника, трос тянет за рычаг, а поскольку тот упирается в планку – происходит разжатие колодок. Зубчатый сектор ручника при этом фиксирует положение рычага, при котором колодки разведены.

Регулятор давления

Он установлен в приводе задних колес и не только распределяет жидкость на механизмы, он еще и предотвращает возможный занос из-за разных усилий на механизмах. Производится это путем ограничения подачи давления в механизмы, в зависимости от положения кузова авто относительно моста.Привод регулятора выполняется от тяги, один конец которой закреплен на заднем мосту, при этом сам же он закреплен на кузове. При увеличении нагруженности на заднюю ось, кузов меняет положение относительно моста, в результате тяга давит на поршень регулятора, из-за чего производится регулировка давления, подаваемого на механизмы.

Принцип работы тормозной системы ВАЗ-2107

При надобности снижения скорости, водитель давит на педаль. Его усилие передается на клапан усилителя, который открывает нужный канал для подачи атмосферного давления на мембрану. Мембрана связана со штоком, соединенным с поршнем главного цил-ра. Этот шток вытесняет жидкость в трубопроводы, ведущие к рабочим механизмам. Поскольку жидкость не сжимается, то все усилие полностью передается на механизмы.Жидкость нажимает на поршни рабочих цилиндров, и те выдвигаясь, разжимают (на барабанных мех-змах) или прижимают колодки (на дисковых мех-змах) к диску или барабану, связанными со ступицами колес. Из-за трения колодок о диски (барабаны) и осуществляется замедление вращения.

Виды обслуживающих работ

Несмотря на то, что конструктивно система не такая уж и сложная, однако она требует периодического обслуживания, включающего:

• Проверку уровня жидкости в системе;
• Проверку степени износа фрикционов колодок, дисков, барабанов;
• Прокачку системы для удаления воздуха;
• Проверку состояния тросов ручника;
• Регулировку натяжения тросов;
• Регулировку регулятора задних тормозов;

Перед каждым выездом нужно обязательно проверять, сколько тормозной жидкости в системе ВАЗ-2107. Ее недостаточное количество может привести к тому, что эффективность работы системы может значительно снизиться из-за попадания воздуха внутрь трубопроводов. К тому же, снижение уровня может сигнализировать о повреждении трубопроводов и утечке жидкости.Проверять элементы механизмом следует раз в несколько месяцев, особенно это касается колодок, поскольку изнашиваются они достаточно интенсивно. При надобности производится замена изношенных элементов.

В случае попадания воздуха внутрь привода рабочей системы, выполняется прокачка, в результате которой воздух выгоняется из системы.

Послабление натяжения тросов стояночного тормоза может привести к его отказу, поэтому периодически нужно следить за ним, и при надобности восстанавливать натяжение.

Особенность тормозной системы

Одной из особенностей схемы тормозов ВАЗ-2107 является наличие двухконтурной системы. Суть двухконтурной системы сводится к тому, что рабочий привод разделен на две части, каждая из которых подает жидкость только на два механизма, при этом контуры между собой не взаимодействуют.Наличие двух контуров обеспечивает работоспособность тормозов хотя бы двух колес в случае разгерметизации одного из контуров. То есть, даже при пробое трубопроводов одного контура, второй останется полностью работоспособным, что обеспечит функционирование тормозов.У ВАЗ-2107 контуры поделены таким образом, что привод механизмов передней оси отделены от привода задних механизмов. Это позволяет не только сохранять работоспособность системы при выходе одного из контуров, но и производить прокачку отдельно каждого контура. То есть, если завоздушен один из контуров, то его нужно прокачивать, обслуживать второй при этом не обязательно.Это только общая информация о том, как устроена тормозная система ВАЗ-2107, не включающая всех подробностей по обслуживанию и ремонту ее. В целом же тормоза этого авто работают вполне исправно, хотя некоторое элементы ее у автовладельцев вызывают нарекания.Статья в тему — Прокачка тормозов Ваз

Видео — нужен или нет регулятор давления?

Главный тормозной цилиндр ваз 2107 — снятие и замена

Собственно, причиной данной процедуры послужила течь тормозной жидкости (далее — ТЖ) в месте крепления главного тормозного цилиндра (ГТЦ) к вакуумному усилителю (ВУ). Итак, что понадобится для замены:
1. Ключ на 8/10 (для тормозных трубок). Ооочень желательная вещь, ибо обычным рожковым гайки на тормозных трубках слизываются «на ура».2. ключ на 10 (рожок, торцовый — все равно, как удобно).  3. Ключ на 13.  4. Отвертка (зависит от того, какие хомуты стоят у Вас на резиновых шлангах).  5. Шприц. Лучше кубов на 5 или даже 10. У меня был под рукой на 2 кубика – часто заполнять приходилось. 6. Собственно, новый главный тормозной цилиндр: При покупке убедитесь, что все отверстия и штуцеры хорошо закрыты пробками:7. Хомуты на 10-16мм. На всякий пожарный, чтоб были под рукой. Вдруг при снятии старые придут в негодность.  8. Тормозная жидкость.  9. Помощник.  п.8 и п.9 потребуются по окончании процедуры замены для увлекательной процедуры с названием «прокачка тормозов»… 10.

Если резиновые шланги от бачка с тормозной старые и дубовые, можно их заодно поменять, опять же, купив заблаговременно.  Итак, начинаем. Сначала снимаем ремень с расширительного бачка системы охлаждения и убираем его в сторонку. Так же я снял высоковольтный провод с катушки зажигания.

Так будет проще работать с ГТЦ. Далее откручиваем крепление бачка с ТЖ (ключ на 10). Откручиваем крышку и, переворачивая бачок, сливаем с него жидкость в какую-то тару. У меня жидкость была свежая, посему сливал в пустую бутылку от нее же, дабы потом залить назад. Бачок опускаем НИЖЕ уровня оси ГТЦ, дабы ТЖ стекла и из резиновых шлангочек — потом меньше будет течь, когда их снимите. ТЖ слита. Теперь советую подложить какую-то тряпку под цилиндр, дабы ТЖ не капала в моторный отсек. Ослабляем хомуты, затягивающие шланги от бачка на штуцерах ГТЦ и снимаем их:

Затем хитрым ключом для тормозных трубок/штуцеров откручиваем все 3 трубки (на фото — красные стрелки) и слегка отодвигаем их в стороны, дабы при снятии старого циллиндра не зацепить их хвосты (желательно оставить их без пыли-грязи) при проведении замены…
И ключом на 13 откручиваем 2 гайки крепления ГТЦ к ВУ (на фото — синие стрелки):

Снимаем старый ГТЦ:Хорошо вытираем остатки тормозной жидкости на ВУ, особенно в полости, куда вставляется главный тормозной цилиндр ваз 2107.
Снимаем защитную пробку с нового ГТЦ и ставим вместо нее сальник, снятый со старого, либо новый — тут уж смотреть на состояние старого. Ставим новый тормозной цилиндр на место и затягиваем крепежные гайки: Теперь берем шприц (без иглы), наполняем его ТЖ, удаляем  защитные резиновые пробки с мест крепления передних тормозных трубок (третью пробку пока не трогаем, дабы туда не попал мусор при затягивании передних трубок) и «капаем» туда ТЖ : Капаем до тех, пор, пока тормозная жидкость не перестанет «уходить» в отверстия. Т.е. она должна быть видна (полость внутри циллиндра заполнена тормозной жидкостью):

Теперь ставим на место передние трубки и закручиваем их все тем же хитрым ключом. Ту же процедуру делаем и с трубкой задних тормозов.

Берем бачок с резиновыми шлангами. У меня после слива ТЖ в нем на дне оказался жуткий осадок серого цвета с явным присутствием бог знает чего. Посему я его вместе с шлангами вечером снял, забрал домой, выдраил, высушил, а утром уже менял тормозной цилиндр. Вот так он у меня стал выглядеть после данной процедуры: Крепим бачок на свое место. Теперь снимаем по очереди защитные колпачки со штуцеров на главного тормозного цилиндра и тоже наполняем их тормозной жидкостью шприцем с иглой: Теперь одеваем резиновые шланги на штуцера и затягиваем хомуты:Заливаем тормозную жидкость в бачок и подключаем контакты к датчику уровня тормозной жидкости на его крышке. Все, процедура замены главного тормозного цилиндра на ваз 2107 закончена.Не забываем вернуть на место провод к катушке и бачок с охлаждающей жидкостью!!!

Теперь берем помощника и выполняем прокачку тормозов. Процедура весьма стандартна, посему описывать тут нечего.

Автор статьи — RandallОригинал статьи —
Обновлено 26.01.2012 11:36
