Топливный насос высокого давления тнвд дизельного двигателя

Устройство автомобилей

Топливный насос высокого давления (ТНВД) служит для точного дозирования топлива и подачи его в определенный момент под высоким давлением к форсункам.
Автомеханики и водители нередко называют топливный насос высокого давления топливной аппаратурой.В настоящее время многоплунжерные ТНВД с механическим приводом постепенно уступают место в системах питания дизелей более совершенным конструкциям, таким, как управляемые компьютером система насос-форсунка и распределительным насосам роторного типа, используемых в системах питания Common Rail. Тем не менее, на многих автотракторных двигателях насосы классической конструкции еще широко применяются.

Классификация ТНВД

Топливные насосы высокого давления классифицируются по следующим признакам:по числу плунжеров:

• многоплунжерные (на каждый цилиндр приходится один плунжер);
• распределительные (один плунжер подает топливо в несколько цилиндров);

Многоплунжерные ТНВД могут быть выполнены с рядным или V-образным корпусом.по виду привода плунжера:

• механический;
• гидравлический;
• пневматический;

по методу дозирования топлива:

• с регулированием количества подаваемого топлива за цикл (отсечкой);
• с регулированием цикловой подачи дросселированием на впуске (изменение наполнения топливом надплунжерного объема с помощью дросселирующего устройства в канале, подводящем топливо к впускному окну; применяется в распределительных насосах).

Распределительные ТНВД подразделяются на плунжерные и роторные.***

Многоплунжерные ТНВД с механическим приводом

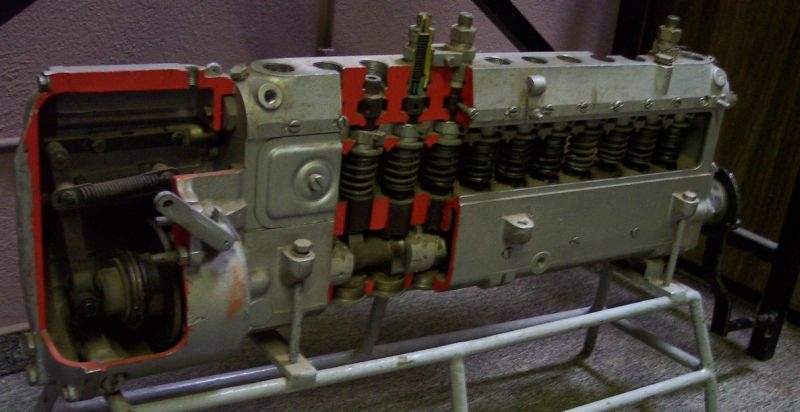

В автомобильных дизелях получили распространение многоплунжерные насосы с механическим приводом и регулированием количества подаваемого топлива отсечкой. Рассмотрим устройство такого насоса на примере ТНВД двигателя ЯМЗ-236, который относится к рядным насосам плунжерного типа и обеспечивает давление впрыска 16 МПа (рис. 1).В нижней части корпуса 1 насоса на двух шарикоподшипниках установлен кулачковый вал 12 с зубчатым колесом 11. На кулачковом валу имеются профилированные кулачки 19 по числу цилиндров двигателя и эксцентрик для привода топливоподкачивающего насоса, который крепится к привалочной плоскости ТНВД.В перегородке корпуса против каждого кулачка установлены роликовые толкатели 18. Оси роликов 15 своими концами входят в пазы корпуса насоса, предотвращая проворачивание толкателей. В центр толкателей ввернуты регулировочные болты 40, на которые опираются плунжеры насосных секций. Все секции устроены одинаково, они взаимозаменяемы, и их число равно числу цилиндров двигателя.

Насосная секция состоит из втулки 35 с плунжером 6, нагнетательного клапана 33 с седлом 34, пружиной 32 и упором 31, штуцера 7, поворотной втулки 16 с зубчатым венцом 4, толкателя 18 с осью и роликом 15, пружины 38 плунжера и опорных тарелок 28 и 39.

Втулка плунжера фиксируется в корпусе стопорным винтом.
Плунжер и его втулка образуют так называемую плунжерную пару. Плунжерную пару изготовляют из хромомолибденовой стали и подвергают закалке до высокой твердости. После окончания обработки подбором производят сборку плунжеров и гильз так, чтобы обеспечить в их сопряжении зазор 5…2 мкм.
С такой же точностью изготовляются нагнетательный клапан 33 и его седло 34. Поэтому эти детали называют прецизионными, и они являются невзаимозаменяемыми.Седло нагнетательного клапан прижато к втулке плунжера резьбовым штуцером 7 через уплотнительную медную прокладку. К штуцеру крепится трубка высокого давления, соединяющая секцию насоса с форсункой. Кулачок 19, толкатель 18 и пружина 38 обеспечивают возвратно-поступательное движение плунжера 6.

Втулка 35 плунжера фиксируется в корпусе стопорным винтом 29. На втулку свободно надевается поворотная втулка 16, а в вертикальные пазы нижней части втулки входят выступы 17 плунжера. На верхнем конце поворотной втулки закреплен зубчатый венец 4, который входит в зацепление с зубчатой рейкой (общей для всех секций), которая может перемещаться вдоль корпуса ТНВД.

При перемещении рейки вдоль корпуса ТНВД втулка 16 поворачивается на втулке плунжера и, действуя на выступы 17 плунжера, поворачивает его, в результате чего изменяется количество топлива, подаваемого к форсункам. Ход рейки ограничивается стопорным винтом 37, входящим в ее продольный паз.Задний конец рейки соединен с тягой 10 регулятора частоты вращения коленчатого вала, установленного в корпусе 9. Выступающий из насоса передний конец рейки закрыт колпаком, в который ввернут винтовой упор 2, ограничивающий подачу топлива при обкатке автомобиля. Положение упора настраивается на заводе-изготовителе и пломбируется.Топливо к плунжерным парам подводится по каналу 36, а отводится по каналу 30, в переднем конце которого установлен под колпаком перепускной клапан 5. Если давление в каналах превышает 0,16…0,17 МПа, клапан открывается и перепускает часть топлива в бак.
Попавший в каналы насоса воздух выпускается через отверстие, закрываемое пробкой 8.Привод насоса осуществляется зубчатой передачей от коленчатого вала двигателя через муфту опережения впрыска топлива.
Муфта состоит из ведущей 23 и ведомой 26 полумуфт.

На ведомой полумуфте закреплены две оси 27 с установленными на них центробежными грузиками 25, в вырезах которых установлены пружины 22. Пружины опираются с одной стороны на оси 27, а с другой – на опорные пальцы 21 ведущей полумуфты 23.

Механизм муфты в сборе закрыт крышкой 24, которая навернута на резьбу ведомой полумуфты.***

Устройство и работа насосной секции ТНВД

На рис. 2 показана работа насосной секции ТНВД.
Основными деталями топливной секции являются плунжер и его втулка. Втулка имеет два окна: верхнее впускное 6 и нижнее перепускное 11. Впускное окно находится в полости впускного канала ТНВД, а перепускное – в полости выпускного канала.
На плунжере выполнена винтовая канавка, верхний край (отсечная кромка 5) которой острый. Сверху в плунжере выполнено осевое сверление, переходящее в радиальную и винтовую канавку.Каждая секция ТНВД работает следующим образом.
Когда плунжер находится в нижнем положении (рис. 2,а), топливо поступает в полость А из впускного окна под давлением, которое создает топливоподкачивающий насос. При набегании кулачка 1 на ролик толкателя 2 плунжер начинает двигаться вверх, при этом часть топлива выходит обратно во впускное окно (рис. 2, б).Когда плунжер перекроет впускное окно (рис. 2, в), топливо в полости А окажется запертым, что приведет к резкому нарастанию давления – это момент начала нагнетания. Дальнейшее движение плунжера приводит к открытию нагнетательного клапана 9, и топливо поступает к форсунке – это момент начала подачи. По времени моменты начала нагнетания и начала подачи почти совпадают.При дальнейшем движении плунжера отсечная кромка 5 откроет перепускное окно (рис. 2,г), в котором давление составляет 0,1…0,12 МПа. Топливо из полости А из-за перепада давления по углублению в плунжере и отсечной канавке начнет перетекать в перепускное окно 11.

Давление в полости А резко упадет. Нагнетательный клапан 9 опустится на седло. Подача топлива прекратится, что будет соответствовать концу подачи (отсечке топлива).

Плунжер будет продолжать двигаться дальше, но подачи топлива не будет, оно перетечет в выпускное окно.Ход плунжера, соответствующий расстоянию от начала перекрытия впускного окна до начала открытия перепускного окна, называется активным или рабочим. Его значение для разных насосов при полной подаче – 0,8…2 мм.Таким образом, подача топлива при высоком давлении осуществляется вследствие малого зазора в плунжерной паре и высокой скорости движения (в момент начала подачи она превышает 1,6 м/с).Регулирование количества подаваемого топлива осуществляется поворотом плунжера вокруг своей оси, при этом начало подачи происходит в одно и то же время (перекрытие верхней кромкой плунжера выпускного окна).

Однако, отсечная кромка подходит к перепускному окну по-разному (в зависимости от степени поворота плунжера), а потому конец подачи топлива может произойти раньше или позже.

Соответственно топлива будет подано меньше или больше.Если удлинить плунжер, то момент перекрытия впускного окна произойдет раньше, подача начнется раньше, и наоборот. При регулировке начала подачи изменяют не длину плунжера, а длину толкателя, вращая его регулировочный болт 40 (см. рис. 1).Нагнетательный клапан разобщает надплунжерное пространство топливной секции от внутренних полостей нагнетательного топливопровода и разгружает его от высокого давления в период между впрысками топлива. В результате обеспечивается более резкое окончание подачи и предотвращается или сводится к минимуму подвпрыск топлива.Разгружается топливопровод высокого давления с помощью разгрузочного пояска 7 (рис. 2) нагнетательного клапана при его перемещении вниз, когда этот поясок исполняет роль поршенька, отсасывающего топливо из нагнетательного трубопровода.***

Особенности устройства ТНВД двигателя КамАЗ-740

На двигателях КамАЗ-740 устанавливается V-образные топливные насосы высокого давления с углом развала между секциями 75˚ (рис. 3).В корпусе 1 насоса установлен механизм поворота плунжеров, соединенный с правой и левой рейками. Рейки действуют на поворотные втулки плунжеров, расположенных в два ряда. Каждая насосная секция в отличие от насосов марки «ЯМЗ» имеет собственный корпус 13, а на толкателе вместо регулировочного винта установлена регулировочная пята 5 определенной толщины.

Принцип действия насосной секции данного ТНВД такой же, как и на дизелях марки «ЯМЗ».

К передней крышке ТНВД прикреплен топливоподкачивающий насос с приводом от эксцентрика кулачкового вала через штангу.V-образная форма топливного насоса высокого давления позволила получить более компактную конструкцию насоса с укороченным кулачковым валом, в результате чего стало возможным увеличить его жесткость и повысить давление впрыска до 18 МПа.Прецизионные детали насосов смазываются дизельным топливом, остальные детали включены параллельно в смазочную систему двигателя.***

Устройство и работа ТНВД распределительного типа

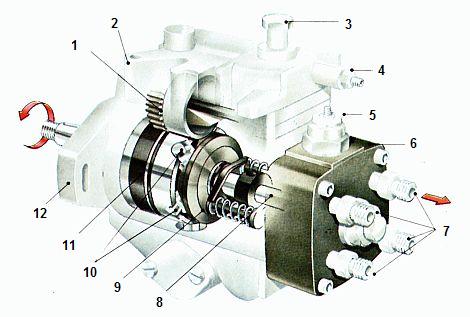

Одноплунжерные ТНВД распределительного типа (рис. 4) нашли применение на легковых автомобилях и тракторах.Оси приводного вала 1 и плунжера 3 совпадают и вращаются с одинаковой скоростью. Топливоподкачивающий насос 8 установлен на приводном валу и обеспечивает предварительное давление 0,2…0,8 МПа.Вращающаяся вместе с плунжером кулачковая шайба 6, набегая своим кулачком на ролик 7, перемещает плунжер вправо, и тот совершает ход нагнетания. Пружина 5 прижимает шайбу с плунжером к ролику, который установлен на неподвижной оси. Для изменения цикловой подачи топлива служит дозатор 4, который управляется рычагом 2 регулятора. При наличии четырех роликов плунжер за один оборот вала обслужит четыре форсунки.

На рис. 5 показана работа распределительного одноплунжерного насоса.
Подача топлива начинается с наполнения (рис. 5,а) топливом надплунжерной полости Д через впускное окно В и выточку Г в плунжере 3 при движении плунжера влево (к НМТ). Нагнетательный канал Б в это время через паз А, выточку на плунжере и окно Е соединен с полостью низкого давления.

Плунжер, при нахождении в НМТ, вращаясь, постепенно перекрывает наполнительное окно. Начинается активный ход плунжера (рис. 5,б). Топливо через центральный канал и распределительный паз А плунжера, нагнетательный канал Б корпуса 2 и нагнетательный клапан подается по топливопроводу к форсунке.
Активный ход плунжера заканчивается отсечкой топлива через радиальные каналы Ж (рис. 5,в), ранее закрытые дозатором 1.Цикловая подача топлива изменяется при помощи рычага регулятора, который перемещает дозатор 1 вдоль оси плунжера. При перемещении дозатора вправо активный ход плунжера и цикловая подача увеличиваются.https://www.youtube.com/watch?v=ooNioLvtNDYВ насосах распределительного типа (одноплунжерных) меньше прецизионных пар, чем в многоплунжерных насосах. Следовательно, они проще, дешевле, имеют меньшее число регулировок, меньшие габаритные размеры и массу.
Однако многоплунжерные насосы секционного типа обладают большим ресурсом (долговечностью), их работа стабильнее, а техническое обслуживание проще.***Муфта опережения впрыска топлива

Главная страница

Специальности

Учебные дисциплины

Олимпиады и тесты

Ремонт ТНВД дизельных двигателей в Москве

Ремонт ТНВД дизельных двигателей в Москве 4.67/5 (93.33%) 3 голос(ов)Как показывает практика, к ремонту дизельного двигателя чаще всего приводят неполадки топливного насоса высокого давления. Что это такое, чем отличается ремонт насоса дизельных и бензиновых моторов, цены на ремонт ТНВД дизеля в Москве и многое другое рассмотрим подробнее в статье.

Что такое ТНВД

Важнейшей частью мотора, отвечающей за подачу горючего, является топливный насос. Работа сводится к доставке порции масла в мотор в конкретный момент времени. Топливные НВД отличаются способами подачи жидкости.

• К насосам непосредственного действия относятся аппараты с механическим приводом плунжера. Дозированная порция горючего подаётся в каждый цилиндр.
• Вторая группа — с аккумуляторным впрыском — отличается наличием автономной системой подачи с дозирующим элементами (распределителями или форсунками).

Автосервисы в Москве по ремонту топливного насоса высокого давления:Как работает топливная система?После включения зажигания начинается процесс закачки топлива в систему. Сначала жидкость очищается в фильтре, затем поступает в систему распределения, где дозируется и распыляется, образовывая топливно-воздушную смесь. В некоторых автомобилях весь этот процесс начинается при открытии двери.

Признаки неисправности ТНВД

Топливный насос требует регулярного обслуживания, качественного топлива и смазочного материала. Замена ТНВД дизельного двигателя процедура довольно дорогостоящая, поэтому не стоит ждать поломки. Типичные признаки неисправности:

• Увеличился расход топлива;
• Проблемы с запуском мотора или нестабильная работа на малых оборотах;
• Перегрев двигателя;
• Шумы при работе;
• Утечка горючего;
• Большое количество и не свойственный цвет выхлопа.

Признаки неисправности схожи с «симптомами», которые возникают при поломках других частей мотора, например, системы охлаждения. Для дальнейших работ необходимо установить точную причину неисправности.

Причины выхода из строя

Дизельные двигатели отличаются от бензиновых своей экономичностью и простотой в обслуживании, однако очень требовательны к качеству топлива. Даже небольшая доля примеси ускоряет процесс износа деталей ТНВД.Износ компонентов топливного насоса является главной причиной поломок и нестабильной работы, которые проявляются в ослабленной натяге в посадках и увеличении зазора между подвижными деталями. Со временем зазоры забиваются грязью и пылью, что постепенно приводит к выходу из строя деталей.Все процессы происходят под давлением и воздействием высокой температуры, поэтому наличие влаги, пыли, мусора может негативно сказаться на плунжерных парах.

Процедура ремонта ТНВД дизельных двигателей

Ремонт топливного насоса — целый комплекс работ по замене и восстановлению элементов двигателя и топливной системы. В первую очередь проводится диагностика и детальный разбор состояния насоса, чтобы определить, какой из блоков дает сбой. Зачастую ремонт ТНВД позволяет эксплуатировать автомобиль как до восстановления, но если поломка серьёзная и восстановлением не обойтись, вам предложат заменить насос на восстановленный или новый.

Сложность ремонта ТНВД заключается в том, что не каждый инструмент подойдет для выполнения таких работ. Производители многих брендов предусмотрели комплект ключей, съёмников и других приспособлений для демонтажа и восстановления насоса.

Ремонт ТНВД дизельных двигателей можно разделить на две большие категории. К первой относятся процедуры текущих работ, например, замена вышедших из строя деталей без замены плунжерных пар. К капитальному же относится разборка всего узла, замена плунжера и составляющих, сборка, регулировка и проверка.Процедура ремонта ТНВД дизельных двигателей включает в себя следующие этапы:

• Тщательная очистка, промывка, продувка сжатым воздухом;
• Разборка и дефектовка, отсортировка неисправных деталей;
• Определение причин неисправностей, составление дефектной ведомости, сметы;
• Ремонт, замена неисправных составляющих;
• Сборка и регулировка насоса;
• Диагностика по завершению комплекса работ.

Профессионализм мастера важен на каждом этапе ремонта ТНВД дизельных двигателей. В Москве можете смело записываться на диагностику и ремонт в наш автосервис.Пройти диагностику и сделать ремонт ТНВД можно здесь:

Техническое обслуживание ТНВД

Замена топливного насоса высокого давления процедура не из дешевых. Сэкономить средства и нервные клетки поможет регулярное техническое обслуживание.РегулировкаКорректировка выполняется на стенде, который позволяет измерять все параметры и задавать настройки. В результате регулировки настраивается величина подачи и хода плунжерных пар, муфты опережения и регулятора числа оборотов.

Регулировка ТНВД выгоднее ремонта и замены в финансовом плане, а также в техническом, так как улучшаются система подачи топлива, восстанавливается давление воздуха и масла, а также нормальный ход рейки.

Диагностика ТНВД дизельного двигателяПри диагностике топливного насоса его испытывают под реальными нагрузками на специальном стенде, если диагностика на автомобиле не дала результата диагностика. Для проведение данной процедуры насос демонтируют и фиксируют на стенде. В домашних условиях провести диагностику сложно, а получить полную картину самостоятельно просто невозможно.По результатам компьютерной диагностики составляется ведомость дефектов, по которой легко рассчитать стоимость ремонта ТНВД дизельного двигателя.Диагностика и необходимое обслуживание снизит износ и риск выхода из строя всей системы. Своевременно меняйте фильтры и промывайте топливную систему.

Цены на ремонт ТНВД дизельных двигателей в Москве

На этапе диагностики, когда выявлены все неполадки и детали, подлежащие замене, можно составить дефектную ведомость и посчитать общую стоимость ремонта.Перечень операций, которые могут войти в комплекс ремонтных работ ТНВД:

• Первичная диагностика;
• Компьютерная диагностика;
• Снятие и установка (замена при необходимости);
• Регулировка;
• Снятие, промывка форсунок.

Также в общую стоимость входит цена заменяемых деталей, масла. Прежде, чем приступить к ремонту, специалист автоцентра ознакомит со всеми необходимыми работами и стоимостью.Цены на диагностику значительно меньше. А если приезжаете в автосервис для ремонта автомобиля, предварительная диагностика проводится бесплатно.

Подведем итог

Топливный насос высокого давления – один из важнейших механизмов в системе подачи и распределения горючего в дизельных двигателях. ТНВД чувствителен к качеству и количеству масла, требует регулярного технического обслуживания и ухода.Виды топливных насосов можно разделить на группы по разным параметрам, которые представлены в таблице ниже.

По способу подачи жидкости
По устройству
По количеству плунжеров (только распределительные)

Непосредственного действия или с аккумуляторным впрыском
Рядные, распределительные или многосекционные
Одно- и двухплунжерные

Главным проявлением неисправности топливного насоса является неравномерная подача топлива в форсунки и снижению объема, поступающего к двигателю. Если заметили, что увеличился расход топлива, мотор перегревается и появился посторонний шум, происходит утечка горючего и затруднен запуск двигателя, записывайтесь на диагностику двигателя внутреннего сгорания и его компонентов.Изнашивание плунжерных пар и клапанов нагнетания приводят к смене угла впрыска, что является причиной нестабильного функционирования двигателя и составляющих.Ремонт ТНВД дизельных двигателей проводится после точной установки причин неполадок. Своевременная диагностика и регулярное техническое обслуживание избавит от лишних затрат и значительно продлит срок службы мотора, его узлов и автомобиля в целом.

Если ищите автосервис в Москве с квалифицированными сотрудниками и хорошей репутацией, смело обращайтесь к нам за диагностикой и ремонтом.

Запишись на ремонт топливного насоса высокого давления в автосервис в Москве:

Содержание

Топливный насос высокого давления (ТНВД)

30.10.2016Топливный насос высокого давления (ТНВД) дизельного двигателя является одним из наиболее сложных узлов системы топливоподачи дизелей.Топливные насосы предназначены для подачи в цилиндры дизеля под определенным давлением и в определенный момент точно отмеренных порций топлива, соответствующих данной нагрузке. По способу впрыска различают топливные насосы непосредственного действия и с аккумуляторным впрыском. В топливном насосе непосредственного действия осуществляется механический привод плунжера, а процессы нагнетания и впрыска протекают одновременно. В каждый цилиндр секция топливного насоса подает необходимую порцию топлива. Требуемое давление распыливания создается движением плунжера насоса.У топливного насоса с аккумуляторным впрыском привод рабочего плунжера осуществляется за счет сил давления сжатых газов в цилиндре двигателя или с помощью специальных пружин. На мощных тихоходных дизелях применяют аккумуляторные топливные насосы с гидравлическими аккумуляторами.В системах с гидравлическими аккумуляторами процессы нагнетания и впрыска протекают раздельно. Предварительно топливо под высоким давлением нагнетается насосом в аккумулятор, из которого поступает к форсункам. Эта система обеспечивает качественное распыливание и смесеобразование в широком диапазоне нагрузок дизеля, но из-за сложности конструкций такой насос широкого распространения не получил.
Топливные насосы высокого давления могут быть рядными (многосекционными) и распределительными.

В рядных ТНВД насосные секции располагаются друг за другом, и каждая подает топливо в определенный цилиндр двигателя. В распределительных ТНВД, которые бывают одноплунжерными и двухплунжерными, одна насосная секция подает топливо в несколько цилиндров двигателя.

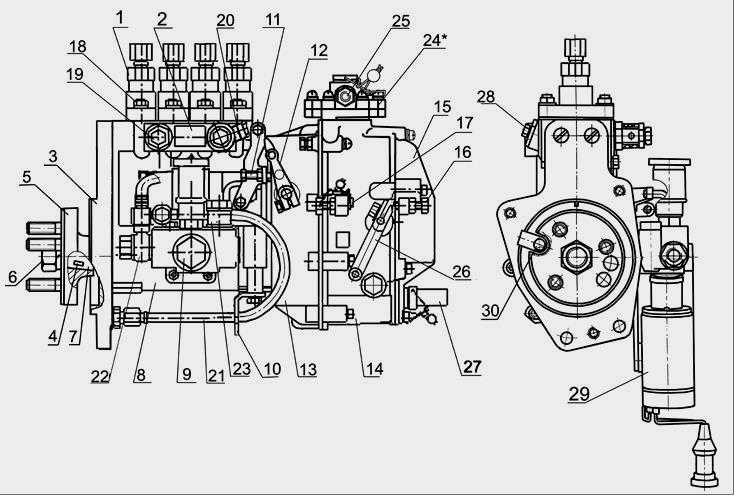

Устройство распределительного ТНВД:

• редукционный клапан;
• всережимный регулятор;
• дренажный штуцер;
• корпус насосной секции высокого давления в сборе с плунжерной парой и нагнетательными клапанами;
• топливоподкачивающий насос;
• лючок регулятора опережения впрыска;
• корпус ТНВД;
• электромагнитный клапан выключения подачи топлива;
• кулачково-роликовое устройство привода плунжера.

Подачу топлива из бака в ТНВД обеспечивает топливоподкачивающий насос (5), а редукционный клапан (1) поддерживает стабильное давление на входе в насосную секцию ТНВД, которая расположена в корпусе (4).Плунжерная пара насосной секции представляет собой золотниковое устройство, регулирующее количество впрыскиваемого топлива и распределяющее его по цилиндрам дизеля в соответствии с порядком их работы. Всережимный регулятор (2) обеспечивает устойчивую работу дизеля в любом режиме, задаваемом водителем с помощью педали акселератора, и ограничивает максимальные обороты коленчатого вала, а регулятор опережения впрыска топлива (6) изменяет момент подачи топлива в цилиндры в зависимости от частоты вращения коленвала.

Топливоподкачивающий насос подает в ТНВД топливо в гораздо большем объёме, чем требуется для работы дизеля. Излишки возвращаются в бак через дренажный штуцер (3). Что касается электромагнитного клапана (8), то он предназначен для остановки дизеля. При повороте ключа в замке зажигания в положение «выключено» электромагнитный клапан перекрывает подачу топлива к плунжерной паре, а значит, и в цилиндры дизеля, это и требуется, чтобы заглушить силовой агрегат.

В зависимости от давления и продолжительности впрыска, а так же от величины цикловой подачи топлива существуют следующие модели рядных ТНВД:

• — М (4…6 цилиндров, давление впрыска до 550 бар)
• — А (2…12 цилиндров, давление впрыска до 950 бар)
• — P3000 (4…12 цилиндров, давление впрыска до 950 бар)
• — P7100 (4…12 цилиндров, давление впрыска до 1200 бар)
• — P8000 (6…12 цилиндров, давление впрыска до 1300 бар)
• — P8500 (4…12 цилиндров, давление впрыска до 1300 бар)
• — R (4…12 цилиндров, давление впрыска до 1150 бар)
• — P10 (6…12 цилиндров, давление впрыска до 1200 бар)
• — ZW (M) (4…12 цилиндров, давление впрыска до 950 бар)
• — P9 (6…12 цилиндров, давление впрыска до 1200 бар)
• — CW (6…10 цилиндров, давление впрыска до 1000 бар)
• — H1000 (5…8 цилиндров, давление впрыска до 1350 бар)

ЧЕРТЁЖ — СХЕМА ОДНОПЛУНЖЕРНОГО ТНВДПринципиальная схема системы топливоподачи дизельного двигателя с одноплунжерным ТНВД с торцевым кулачко­вым при­водом плунжераПринципиальная схема системы топливоподачи дизельного двигателя с одноплунжерным ТНВД: 1 – топливопровод низкого давления; 2 – тяга; 3 – педаль подачи топлива; 4 – ТНВД; 5 – электромагнитный клапан; 6 – топливопровод высокого давления; 7 – топливопровод сливной магистрали; 8 – форсунка; 9 – свеча накаливания; 10 – топливный фильтр; 11 – топливный бак; 12 – топливоподкачивающий насос (применяется при магистралях большой протяженности; 13 – аккумуляторная батарея; 14 – замок «зажигания»; 15 – блок управления временем включения свечей накаливанияТопливо из бака 11 прокачивается по топливо­проводу низкого давления в топливный фильтр тонкой очистки топлива 10, откуда засасывается топливным насосом низкого давления и затем направляется во внутреннюю полость корпуса ТНВД 4, где создается давление порядка 0,2 … 0,7 МПа. Далее топливо поступает в насосную секцию высокого давления и с помощью плунжера — распреде­лителя в соответствии с порядком работы цилиндров подается по топливопроводам высокого давления 6 в форсунки 8, в результате чего осуществляется вспрыскивание топлива в камеру сгорания дизеля. Избыточное топливо из корпуса ТНВД, форсунки и топливного фильтра (в некоторых конструкциях) сливается по топливо­проводам 7 обратно в топливный бак. Охлаждение и смазка ТНВД осуществляются циркулирующим в системе топливом. Фильтр тонкой очистки топлива имеет важное значение для нормальной и безаварийной работы ТНВД и форсунки. Поскольку плунжер, втулка, нагнетательный клапан и элементы форсунки являются деталями прецизионными, топливный фильтр должен задерживать мельчайшие абразивные частицы размером 3…5 мкм. Важной функцией фильтра является также задержание и выведение в осадок воды, содержащейся в топливе Попадание влаги во внутреннее пространство насоса может привести к выходу последнего из строя по причине образования коррозии.Топливный насос подает в цилиндры дизеля строго дози­рован­ное количество топлива под высоким давлением в определенный момент времени в зависимости от нагрузки и скоростного режима, поэтому характеристики двигателей существенно зависят от работы ТНВД.Схема и общий вид распределительного насосароторно-лопастной топливный насос низкого давления с регулирующим перепускным клапаномблок высокого давления с распределительной головкой и дозирующей муфтойавтоматический регулятор частоты вращения с системой рычагов и пружинэлектромагнитный запирающий клапан, отключающий подачу топливаhttps://www.youtube.com/watch?v=xeNTBQ8IRBwавтоматическое устройство (автомат) изменения угла опережения впрыскивания топливаСхема топливного насоса: 1 – вал привода насоса; 2 – перепускной клапан регулирования внутреннего давления; 3 – рычаг управления подачей топлива; 4 – грузы регулятора; 5 – жиклер слива топлива; 6 – винт регулировки полной нагрузки 7 – передаточный рычаг регулятора; 8 – электромагнитный клапан остановки двигателя; 9 – плунжер 10 – центральная пробка; 11 – нагнетательный клапан; 12 – дозирующая муфта; 13 – кулачковый диск; 14 – автомат опережения впрыска топлива; 15 – ролик; 16 – муфта; 17 – топливоподкачивающий насос низкого давленияДополнительные устройства распределительного ТНВД Распределительный ТНВД VE может также быть оснащен различными дополнительными устройствами, например, кор­рек­торами топ­ливоподачи или ускорителем холодного пуска, которые позволяют индивидуально адаптировать ТНВД к особенностям данного дизеля.Вал привода 1 топливного насоса расположен внутри корпуса ТНВД, на валу установлен ротор 17 топливного насоса низкого давления и шестерня привода вала регулятора с грузами 4. За валом 1 неподвижно в корпусе насоса уста­новлено кольцо с ро­ли­ками и штоком привода автомата опережения впрыски­вания топлива 14.

Привод вала ТНВД осу­ществляется от колен­чатого вала дизеля, шесте­ренчатой или ременной передачей.

В че­тырехтактных двигателях час­тота вращения вала ТНВД составляет половину от частоты вращения коленчатого вала, и работа распределительного ТНВД осуществляется таким образом, что поступательное движение плунжера синхронизировано с движением поршней в цилиндрах дизеля, а вращательное обеспечива­ет распределе­ние топлива по цилиндрам. Поступательное движение обеспечивается кулачковой шай­бой, а враща­тельное – валом топливного насоса.Автоматический регулятор частоты вращения включает в себя центробежные грузы 4, которые через муфту регулятора и систему рычагов воз­действуют на дози­рующую муфту 12, изменяя таким образом величину топливоподачи в зависимости от скоростного и на­грузочного режимов дизеля. Корпус ТНВД закрыт сверху крышкой, в которой установлена ось рычага управления, связанного с педалью акселератора.Автомат опережения впрыскивания топлива является гидравлическим устройством, работа которого определяется давлением топлива во внутренней по­лости ТНВД, создаваемым топливным насосом низкого давления с регулирующим перепу­скным клапаном 2.

По мере все большего ужесточения норм на выброс вред­ных веществ транспортными средствами, традиционные ме­ханические ТНВД дизелей оказываются не в состоянии обеспечить необходимую точность дозирования топлива и скорость реагирования на изменяющиеся условия движения.

Это привело к необходимости электронного регулирования все большим числом составных частей топливной системы дизеля.Фирмами Bosch, Diesel Kiki и Nippon Denso раз­работан ряд систем электронного управления топливоподачей на базе топливного насоса VЕ, которые обеспечили дальнейшее совершенствование процесса топливоподачи – повышение точности дозирования топлива в отдельные цилиндры, уменьшение межцикловой нестабильности процесса сгорания, уменьшения неравномерности работы дизеля на режимах холостого хода. В отдельных системах устанавливается быстродействующий клапан, который позволяет разделить процесс впрыска на две фазы, что уменьшает жесткость процесса сгорания.Точное регулирование не только способствует контролю за выбросом токсичных веществ, но и обеспечивает увеличе­ние мощности и более плавную работу двигателя. Некоторые модели имеют электронное регулирование ре­циркуляции отработавших газов.В электронных системах применяются топливные насосы распределительного типа, с дополнением управляемых ис­полнительных устройств для регулирования положения до­затора и клапана автомата опережения впрыскивания топ­лива.Электронный блок управления получает сигналы от множе­ства датчиков, таких как положения педали акселератора, частоты вращения вала двигателя, температуры охлаж­дающей жидкости и топлива, подъема иглы форсунок, ско­рости движения автомобиля, давления наддува и темпера­туры воздуха на впуске и др.Эти сигналы обрабатываются в электронном блоке управле­ния. Результирующий выходной сигнал посылается в ТНВД, обеспечивая подачу оптимального количества топлива к форсункам и оптимальный угол опережения впрыскивания в соответствии с эксплуатационными условиями. Если подключается дополнительная нагрузка (например, вклю­чают кондиционер воздуха), то в электронный блок управления приходит соответствующий сигнал, и дополнительная нагрузка компенсируется увеличением подачи топлива. Электронный блок управления также контролирует работу свечей накаливания в трех стадиях – период накаливания, установившийся режим работы свечей накаливания и пери­од после накаливания, в зависимости от температуры.В отличие от механических, в электронно-управляемых ТНВД повышенная частота вращения коленчатого вала на холостом ходу, определяется управляющей диафрагмой. Приводимый диафрагмой тросик уп­равляет рычагом повышенной частоты вращения на топливном насосе. При неработающем двигателе рычаг находится в по­ложении повышенной частоты вращения. Во время запуска двигателя в диафрагменном бло­ке создается разрежение, управляемое электронным блоком управления посредством элек­тромагнитного клапана. По мере прогрева двигателя электрон­ный блок открывает клапан, в диаф­рагменном блоке создается разрежение, вследствие чего рычаг повышенной частоты вращения с помощью тросика возвращается в нормаль­ное положение холостого хода.В целях снижения выбросов оксидов азота ТНВД с электронным управлением оборудованы системой рециркуляции отработавших газов. Отбор части отработавших газов во впус­кной тракт управляется электронным блоком управления посредством клапанов системы рециркуляции. Вакуумным насосом в клапане рециркуляции создается разре­жение, которое зависит от частоты вра­щения двигателя, нагрузки и высоты над уровнем моря.Упрощенная схема электронного регулирования одноплунжерного топливного насоса типа VE фирмы Bosch дизельного двигателя приведена на рисунке.Схема системы электронного управления одноплунжерного ТНВД:1 – датчик начала впрыска; 2 – датчик ВМТ и частоты вращения коленчатого вала; 3 – расходомер воздуха; 4 – датчик температуры охлаждающей жидкости; 5 – датчик положения педали подачи топлива; 6 – блок управления; 7 – исполнительное устройство ускорителя пуска и прогрева двигателя; 8 – исполнительное устройство управления клапаном рециркуляции отработавших газов; 9 – исполнительное устройство управления углом опережения впрыска; 10 – исполнительное устройство привода дозирующей муфты; 11 – датчик хода дозатора; 12 – датчик температуры топлива; 13 – ТНВДОсновным регулирующим элементом системы является электромагнитное исполнительное устройство 10, которое пе­ремещает дозирующую муфту ТНВД.Управление процессами топливоподачи осуществляется с помощью блока управления 6. В блок управления поступает информация от различных датчиков: начала впрыска 1, установленного в одной из форсунок впрыска топлива; верхней мертвой точки и частоты вращения коленчатого вала 2; расходомера воздуха 3; температуры охлаждающей жидкости 4; положения педали топлива 5 и др. В соответствии с заданными в памяти блока характеристиками управления и полученной информацией от датчиков блок управления выдает выходные сигналы на исполнительные механизмы управления цикловой подачей и углом опережения впрыска топлива. Таким образом, регулируется величина цикловой подачи то­плива от холостого хода до режима полной нагрузки, а также во время холодного пуска.Потенциометр исполнительного устройства посылает сигнал обратной связи в электронный блок управления, определяя точное положение дозирующей муфты. Угол опережения впрыскивания топлива регулируется по­добным же образом.Электронный блок управления формирует сигналы, обеспечивающие протекание регуляторных характеристик, стабилизацию частоты вращения холостого хода, рециркуляцию ОГ, сте­пень которой определяется по сигналам датчика массового расхода воздуха. При этом в блоке управления сопоставляются реальные сигналы датчиков со значениями в запрограммированных полях характеристик, в результате чего на сервомеханизм исполнительных устройств передается выходной сигнал, обеспечивающий требуемое положение дозирующей муфты с высокой точностью регулирования.В систему заложена программа самодиагностики и отработки аварийных режимов, что позволяет обеспечить движение автомобиля при большинстве неисправностей, кроме выхода из строя микропроцессора.В большинстве случаев для одноплунжерных насосов распределительного типа в качестве исполнительного устройства, регулирующего цикловую подачу.

используется электромагнит 6 с поворотным сердечником, конец которого соединен через эксцентрик с дозирующей муфтой 5.

При прохождении тока в обмотке электромагнита сердечник поворачивается на угол от 0 до 60°, соответственно перемещая дозирующую муфту 5, с помощью которой происходит изменение цикловой подачи.Управление автоматом опережения впрыска осуществляется быстродействующим электромагнитным клапаном 2, который регулирует давление топлива, действую­щего на поршень автомата. Клапан работает в импульсном режиме «открыт — закрыт», модулируя давление в зависимости от частоты вращения вала двигателя. Когда клапан открыт, давление уменьшается, и угол опережения впрыскивания также уменьшается. Когда клапан закрыт, давление увеличивается, перемещая поршень автомата в сторону увеличения угла опережения впрыска. Отношение импульсов определяется электронным блоком в зависимости от режима работы и температурного состояния двигателя.

Для определения момента начала впрыска одна из форсунок имеет индукционный датчик подъема иглы.

В качестве исполнительных механизмов, воздействующих на органы, управляющие подачей топлива в ТНВД, применяются пропорциональные электромагнитные, моментные, линейные или шаговые электродвигатели, которые служат в качестве непосредственного привода дозатора топлива в насосах распределительного типа.В качестве примера на рисунке приводится исполнительный механизм, управляющий подачей топлива, в котором используется электромагнит 2 с поворотным сердечником, конец которого соединен через эксцентрик с дозирующей муфтой 3. При прохождении тока в обмотке электромагнита сердечник поворачивается на угол от 0 до 60°, соответственно перемещая дозирующую муфту. Контроль за ее перемещение производится с помощью датчика 1. Рис. Электромагнитный исполнительный механизм ТНВД распределительного типа:
1 – датчик хода дозатора; 2 – исполнительное устройство (электромагнит); 3 – дозирующая муфта; 4 – клапан изменения угла начала впрыска с электромагнитным приводом

Устройство и принцип работы насосов высокого давления (ТНВД)

Дизельный двигатель весьма сложный механизм. Его работа во многом напоминает современные инжекторные системы, которые пришли на смену карбюраторам. Однако работа дизеля невозможна без топливного насоса высокого давления, или как его называют опытные водители ТНВД. В дизельных двигателях насос выполняет сразу 2 важнейшие функции:

• Устройство нагнетает топливо под необходимым давлением.
• Регулирует момент начала впрыска.

ТНВД устройствоПоследняя функция, правда, с тех пор как появились аккумуляторные системы впрыска, досталась форсункам, которые управляются уже с помощью электроники. Чтобы понять принцип по которому работает топливный насос высокого давления, давайте подробно разберем устройство этого механизма.

Конструктивные особенности ТНВД

Практически все ТНВД имеют примерно одинаковую конструкцию. Основой механизма является плунжерная пара, объединяющая в себе цилиндр и поршень. Делают ее из прочнейшей стали, способной выдерживать очень сильные нагрузки.В остальном насосы в зависимости от конструкции делятся на несколько видов:

• Рядный. Топливо в этом случае, в цилиндр нагнетается с помощью отдельной плунжерной пары.
• Распределительный. В этом случае с помощью нескольких плунжерных пар топливо распределяется сразу по всем цилиндрам.
• Магистральный. Устройство служит исключительно для подачи топлива на аккумулятор.

В зависимости от вида принцип работы каждого из устройств совершенно различен, поэтому остановимся на них более подробно.

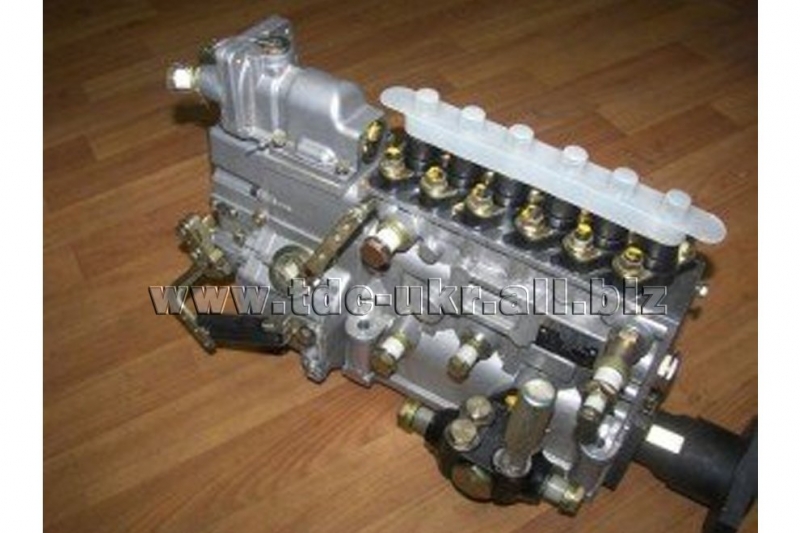

Рядный ТНВД

А легковые автомобили насосы такого вида перестали устанавливать еще в 2000 году. Однако. Однако сама конструкция устройства настолько надежна, что для грузового транспорта их используют, и по сей день. Рядный топливный насос высокого давления, можно смазывать маслом из системы смазки дизельного двигателя, что позволяет устройству работать даже на самом низкокачественном топливе.Что касается внутреннего устройства рядного насоса, то он имеет количество плунжерных пар, аналогичное количеству цилиндров. Плунжеры установлены в самом корпусе, в нем же есть и топливные каналы. Плунжерные пары движутся от усилия кулачкового вала, который, в свою очередь, приводится в движение коленвалом автомобиля. Выглядит это следующим образом: кулачок набегает на толкатель плунжерной пары, которая, в свою очередь, двигается вверх по втулке, закрывая и открывая впускное и выпускное отверстие.

В результате этих действий возникает давление, которое открывает клапан нагнетания и через него топливо подходит к нужной форсунке.

Регулировка рядного ТНВД, возможна как механическим способом, так и с применением электроники. В первом случае регулировка производится при помощи поворота плунжерной пары во втулке. Делается это при помощи шестерни, соединенной, с зубчатой рейкой. Что касается электронной регулировки, тут понадобится специальное дорогостоящее оборудование, которое можно найти только в автосервисе.

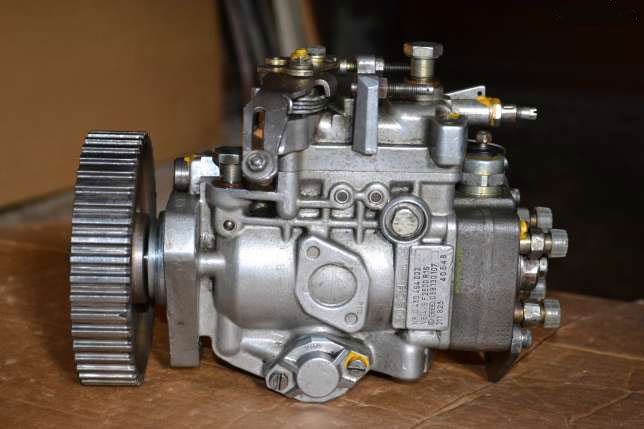

Распределительный ТНВД

Топливный насос высокого давленияВ случае с ТНВД такого вида, всю работу выполняют один или максимум два плунжера, обслуживающие одновременно все цилиндры двигателя. Подобная конструкция в отличие от предыдущих дает таким насосам ряд преимуществ:

• Насосы такого вида гораздо легче и меньше по размерам.
• Они обеспечивают равномерность подачи топлива, что положительно сказывается на работе двигателя.

Магистральные ТНВД

Пожалуй, самые современный топливный насос высокого давления. Он идеально подходит для нового дизельного двигателя. Используются они исключительно в аккумуляторной системе впрыска топлива. Устройство фактически делает работу инжекторного двигателя и нагнетает топливо в  рампу.

Принцип работы таких насосов обеспечивает максимально, возможно, давление топлива, вплоть до 180 МПА, что необходимо для современного дизельного двигателя.

Количество плунжеров в магистральных насосах варьируется от 1 до 3, в зависимости от двигателя. В действие они приводятся также при помощи кулачкового вала или шайбы. На практике это выглядит следующим образом:

• Под действие возвратной пружины, которая двигается при вращении кулачкового вала, плунжер начинает движение вниз.
• Вследствие этого уменьшается давление в компрессионной камере и увеличивается ее объем.
• После открывается впускной клапан и в камеру начинает поступать топливо.

Подачей топлива управляет электронный блок ТНВД. Тут все зависит от потребности дизельного двигателя. Обычно клапан открыть полностью, однако, при необходимости электронный блок подает сигнал, и с помощью клапана регулирует количество поступающего топлива.

Неисправности ТНВД

Независимости от вида установленного ТНВД или надежности самого дизельного двигателя рано или позже – устройство начинает барахлить.ТНВД BoshНесмотря на то что принцип работы у различных видов ТНВД в каждом случае иной, признаки неисправности устройство имеет практически аналогичные:

• Увеличивается расход топлива.
• Подача топлива к форсунке от ТНВД нарушена.
• Ремень ГРМ соскальзывает с шестерни ТНВД.
• Протекает топливо из насоса.
• Двигатель плохо заводится.
• Автомобиль сильно дымит при движении.

Главное, прежде чем приступить к ремонту топливного насоса следует исключить другие виды неисправностей. Вышеперечисленные признаки лишь намек и на самом деле могут говорить о чем угодно, вплоть от неисправности самих форсунок. Именно поэтому первым делом следует провести полную диагностику дизельного двигателя. Желательно сделать это с применением современной электроники – тогда результат будет гарантированно точен, вам не придется тратиться на ненужный ремонт, а неполадки двигателя будут устранены на 100%.

Ответы@Mail.Ru: Что такое ТНВД? И в какие моторы это ставят? Какую роль играет эта деталь?

ТНВД — это топливный насос высокого давления. В двигателях это обязательная деталь дизельных моторов, причем независимо от системы подачи топлива, отличается только конструкция, так как там топливо впрыскивается в камеру сгорания под давлением от 200 до 1800 атм. в зависимости от режима работы мотора. В зависимости от типа системы подачи топлива ТНВД может быть многоплунжерным (где несколько плунжеров качают топливо, каждый в свой цилиндр) . распределительным (где насосная часть одна, а качает топливо в разные цилиндры по очереди), индивидуальные (на каждый цилиндр свой) , сблокированные в одном корпусе с форсункой ( насосная часть насос-форсунок представляет собой по сути индивидуальный ТНВД) , и насосы common-rail (обычно двух или трехплунжерные) в которых все плунжера качают топливо в общую магистраль — аккумулятор, а уже из нее топливо попадает к электронно управляемым форсункам. На бензиновых моторах с появлением систем непосредственного впрыска бензина, также возникла потребность в ТНВД, правда давление там поменьше не превышает 300 атм.

топливный насос высокого давления ставится на дизельные двиги… нагнетает и распределяет топливо по горшкам.

Это насос уже ответили. Если интересно — немного из развития дизельных двигателей. ТНВД стоит на всех советских тракторах и большинстве современных авто дизельных двигателей (Камаз, Маз, Зил-Бычок, ГАЗ-53) производства России и СНГ. Особенность ТНВД, что он единый на все цилиндры и от него идут трубки высокого давления на форсунки цилиндров. ТНВД же обеспечивает и нужный момент зажигания топливной смеси — в отличии от карбюратора в дизеле сжимается не смесь, а воздух и в нагретый из за сжатия воздух впрыскивается диз. топливо — оно сразу и вомпламеняется. Следующий шаг развития диз. двиг. — типа TDI (термин VW). Здесь используются индивидуальные для цилиндров насос-форсунки управляемые мозгами. Но при разработке двиг-ля Евро-4 и 5 сделали вывод, что TDI не обеспечивает нужные параметры.

И появилась топливная рампа (Common Rail) аналогично инжекторам — насос создает высокое давление в рампе (емкость в виде цилиндра или трубки) , а оттуда топливо забирается по форсункам. Где то так.

топливный насос высокого давления, устанавливается на дизельных двигателях, сразу перед рампой форсунок,ТНВД- Топливный Насос Высокого Давления. С тавиться ТОЛЬКО на дизельные двигатели, Качает саляру от Топл. Насоса Низкого Давления в форсунку (отвечает за впрыск) . Лучше его не трогать, при ремонте он калибруется и выставляется на спец. стенде!Так, приблуда ненужная.. . Ставят на дизель, GDI и FSI . Экономна, но не достаточно долговечна!в просто народе это аппаратура и ставится на дизель

в дизелях, поршень доходит до верхней мёртвой точки при этом сжимается воздух при сжатии он нагревается в этом момент ТНВД делает впрыск солярки в целидр под давлением 300 ат, горячий воздух делает воспламенение солярки,

Диагностика ТНВД в Москве

Безупречная работа топливоподающей аппаратуры является одним из ключевых факторов, раскрывающих все преимущества дизельного двигателя. К числу основных элементов системы относится топливный насос высокого давления. Автосервисом «Кволити Моторс» в Москве выполняется недорого профессиональная диагностика ТНВД дизельного двигателя. Мы используем самое современное диагностическое оборудование. В сочетании с высоким профессионализмом наших мастеров это позволяет гарантировать высокую точность и оперативность диагностических работ, что подтверждают отличные отзывы наших клиентов.

Многолетний опыт обслуживания нашим сервисом автомобилей с дизельными силовыми агрегатами дает все основания утверждать, что значительная часть их неисправностей связана с нарушениями в работе топливоподающей аппаратуры.

Это могут быть непосредственно неисправности топливной системы, а также серьезные поломки двигателя. Во втором случае стоимость ремонтных работ нередко достигает весьма существенных сумм. Поэтому профессиональная диагностика ТНВД дизельного двигателя имеет большое значение для долговечной эксплуатации мотора с минимальными затратами.Топливный насос высокого давления представляет собой ключевой элемент топливной системы. Он обеспечивает дозированную подачу горючего в цилиндры силового агрегата в необходимый момент под нужным давлением.

Большинство неисправностей насоса имеют сходные симптомы с неисправностями самого силового агрегата.

Поэтому при любых заметных нарушениях в работе мотора необходимо срочно обращаться в автосервис – своевременная диагностика ТНВД дизельного двигателя дает возможность обнаружить неисправность на ранней стадии и выполнить необходимый ремонт максимально дешево и быстро.

Качественная диагностика ТНВД дизельного двигателя в нашем сервисе

С другой стороны при позднем обращении за помощью часто бывает уже не обойтись без дорогостоящего ремонта. В наиболее сложных случаях автовладельцу приходится купить новый топливный насос высокого давления для замены, что связано со значительными затратами.Сегодня существует много способов проверки состояния топливного насоса. Квалифицированные специалисты «Кволити Моторс» в совершенстве владеют всеми методами. Учитывая использование нами современного оборудования, это дает возможность достигать высоких результатов. В частности диагностика ТНВД дизельного двигателя может выполняться следующими способами:

• визуальный осмотр насоса высокого давления на предмет выявления возможных механических повреждений и видимых течей;
• испытания, проводимые на специальных стендах, имитирующих работу системы подачи горючего;
• компьютерная диагностика агрегата;
• разборка насоса и дефектовка его деталей.

В зависимости от характера и степени неисправности, перечисленные методы могут применяться отдельно или в комплексе. В любом случае нами предлагается качественная диагностика ТНВД дизельного двигателя, цена которой будет максимально выгодной для клиента. Высокая точность выполняемых диагностических работ позволяет обеспечить максимально быстрый и эффективный ремонт топливного насоса со стопроцентным устранением любой неисправности.
