Предохранители и реле рено логан 1 и 2 поколения. Расположение и схемы блоков. Предохранитель прикуривателя
Renault Logan относится к классу бюджетных автомобилей. В Европе известен так же под названием Dacia Logan. Производился с кузовами универсал и седан. Рено логан 1 первого поколения выпускался в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах с бензиновыми моторами 1,4 и 1,6 и дизельным 1,5 литра.
2 поколение выпускалось в 2014, 2015, 2016, 2017, 2018, 2019 году и по настоящее время. Мы покажем где находятся блоки с предохранителями и реле рено логан 1 и 2 поколения, их фотографии и схемы с описанием назначения элементов, а так же покажем как заменить предохранитель прикуривателя.
Рено логан 1
Предохранители и реле под капотом
В моторном отсеке 1 поколения модели возможно два разных варианта расположения элементов. В обоих из них, основные блоки находятся с левой стороны, рядом с аккумулятором.
Вариант 1
Фото — схема
Описание
597А — F1
(60А) Охранная сигнализация, переключатель наружного освещения, реле системы освещения дневного движения (блок 1034)
597А — F2
(60А) Переключатель наружного освещения, монтажный блок предохранителей в салоне
597В — F1
(30А) Питание платы реле
597В — F2
(25А) Цепь питания реле системы впрыска
597В — F3
(5А) Цепь питания реле системы впрыска, ЭБУ системы впрыска
597C — F1
(50А) ЭБУ ABS
597C — F2
(25А) ЭБУ ABS
597D — F1
(40А) Реле большой скорости вращения электровентилятора (реле 236), плата реле
299 — 231
(20А) Противотуманные фары
299 — 753
(20А) Насос омывателя фар
784 — 474
(20А) Реле включения компрессора кондиционера
784 — 700
(20А) Реле малой скорости вращения электровентилятора
1034 — 288
(20А) Реле освещения дневного движения
1034 — 289
(20А) То же
1034 — 290
(20А) То же
1047 — 236
(20А) Реле топливного насоса
1047 — 238
(20А) Реле блокировки впрыска
233
(40 А) Реле вентилятора отопителя
236
(40 А) Реле большой скорости вращения электровентилятора

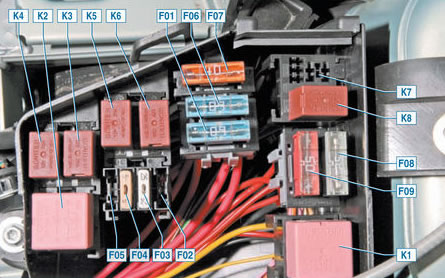

Вариант 2
Схема
Обозначение
F01 (60A)
Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения
F02 (30A)
Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера)
F03 (25A)
Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем
F04 (5A)
Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F05 (15A)
Не используется
F06 (60A)
Цепь электропитания блока предохранителей в салоне
F07 (40A)
Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F08 (50A) и F09 (25A)
Цепи ЭБУ АБС
- К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
- К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
- КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
- К4 — реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36.
- К5 — реле топливного насоса и катушки зажигания.
- К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
- К7 — реле насоса омывателя фар.
- К8 — реле противотуманных фар. См. информацию про F31.

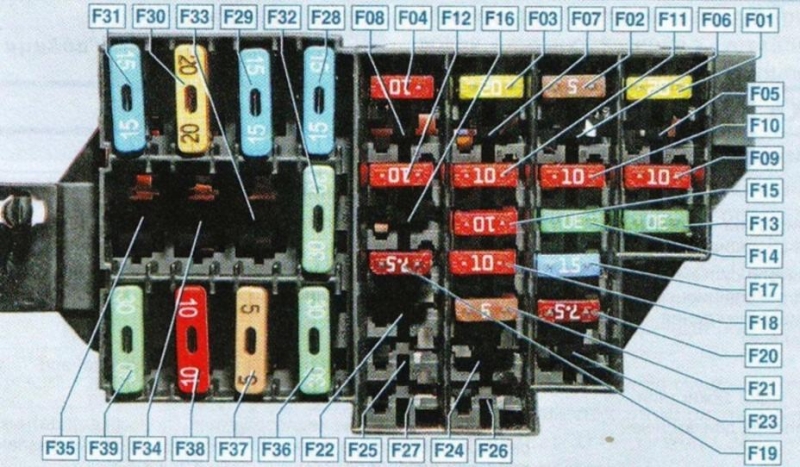

Предохранители в салоне

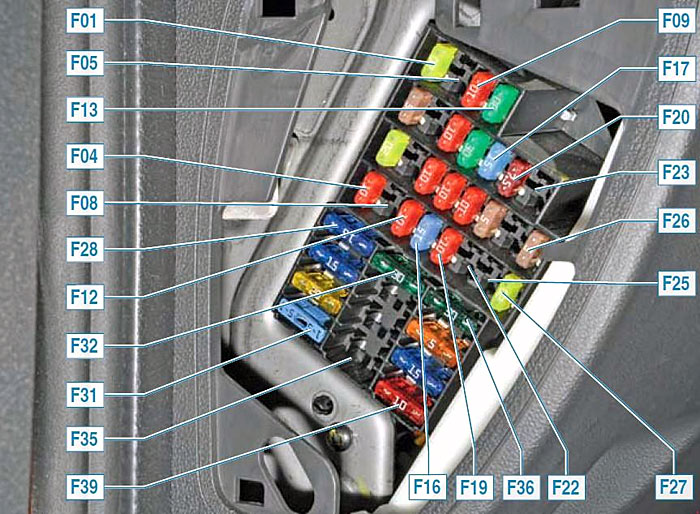

Основной блок расположен в левом торце панели приборов под пластиковой крышкой, на обратной стороне которой будет находится актульное описание предохранителей.
Схема
Расшифровка
F01 (20A)
Очиститель ветрового стекла; обмотка реле обогрева заднего стекла
F02 (5A)
Электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания
F03 (20A)
Ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла
F04 (10A)
Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера
F09 (10A)
Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар
F10 (10A)
Лампы головного света правой блок-фары (ближний свет)
F11 (10A)
Лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов
F12 (10A)
Лампы головного света правой блок-фары (дальний свет)
F13 (30A) и F14 (30A)
Цепи электро стеклоподъемников задних и передних дверей соответственно
F15 (10A)
ЭБУ АБС
F17 (15A)
Сигнал
F18 (10A)
Лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока
F19 (7,5A)
Лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика
F20 (7,5A)
Лампы и сигнализатора включения заднего противотуманного фонаря
F21 (5A)
Цепь элементов обогрева наружных зеркал заднего вида
F28 (15A)
Лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения
F29 (15A)
Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем
F30 (20A)
Силовая цепь центрального замка
F31 (15A)
Цепь обмотки реле К8 противотуманных фар
F32 (30A)
Силовая цепь реле обогрева заднего стекла
F36 (30A)
Силовая цепь реле К1 вентилятора отопителя
F37 (5A)
Цепи электроприводов наружных зеркал заднего вида
F38 (10A)
Прикуриватель; электропитание головного устройства звуковоспроизведения от замка зажигания
F39 (30A)
Цепь обмотки реле К1 вентилятора отопителя
Посмотрите видео пример доступа к блоку, а так же замены предохранителя прикуривателя.
Рено логан 2

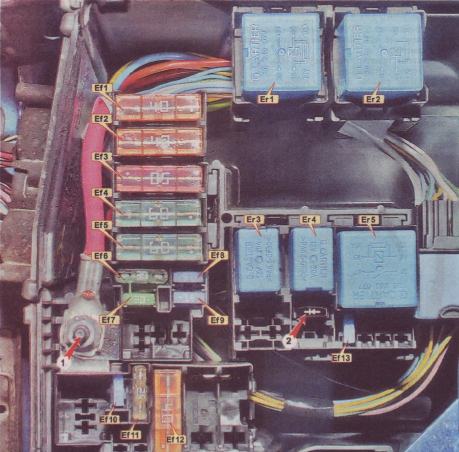

Реле и предохранители под капотом

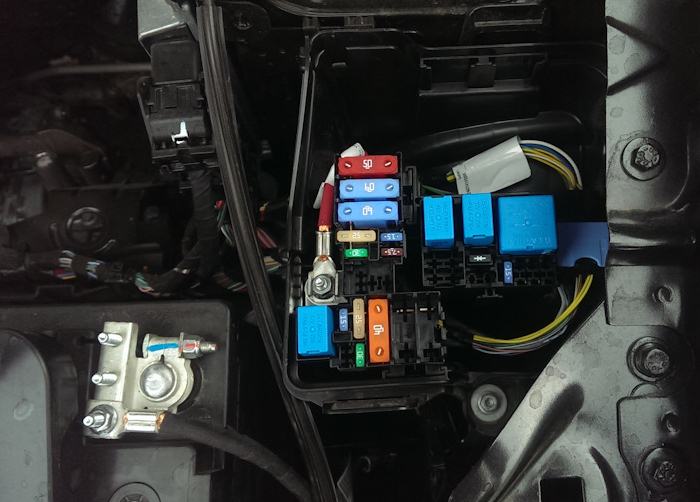

Монтажный блок находится с левой стороны, рядом с аккумулятором и закрыт пластиковой крышкой.
Схема
Обозначение
Ef1
40А Правый элемент обогрева ветрового стекла
Ef2
40А Левый элемент обогрева ветрового стекла
Ef3
50А ABS/ESP
Ef4
60А Иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60А Питание цепей предохранителей в салоне F11, F23 — F27, F34 и F39
Ef6
30А ABS/ESP
Ef7
30А Обогрев заднего стекла и зеркал
Ef8
15А Противотуманные фары передние
Ef9
15А Обогрев сидений
Ef10
15А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25А Предохранитель для реле системы управления двигателем
Ef12
40А Электровентилятор системы охлаждения
Ef13
15А Система управления двигателем
Er1
35А Реле левого обогрева стекла
Er2
35А Реле правого обогрева стекла
Er3
20А Реле топливного насоса
Er4
20А Реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35А Реле управления двигателем
Предохранители и реле в салоне
Так же как и у 1 го поколения данный блок установлен в торце слева.
Схема
Назначение
F1
30А электро стеклоподъемники передние
F2
10А дальний свет левая фара
F3
10А дальний свет правая фара
F4
10А ближний свет левая фара
F5
10А дальний свет правая фара
F6
5А задние габариты, подсветка номера, подсветка
F7
5А передние габариты
F8
30А электро стеклоподъемники задние
F9
7,5А задний противотуманный фонарь
F10
15А звуковой сигнал
F11
20А центральный замок
F12
3А ABS/ESP
F13
10А освещение салона, климатическая установка
F14
5А датчик угла поворота руля
F15
15А стеклоомыватель, парковочный радар, фонарь заднего хода
F16
5А аудиосистема, обогрев стекла, ограничитель скорости
F17
7,5А ДХО
F18
7,5А стоп сигнал
F19
5А система управления
F20
5А подушки безопасности
F21
резерв
F22
резерв
F23
резерв
F24
15А указатель поворота
F25
10А противоугонная система
F26
15А блок управления электрооборудованием
F27
20А подрулевые выключатели (вход на ближний свет)
F28
резерв
F29
25А подрулевые выключатели (вход на дальний свет)
F30
резерв
F31
10A щиток приборов
F32
7.5A аудиосистема
F33
15A прикуриватель
F34
15A диагностический разъем
F35
5A обогрев наружных зеркал
F36
5A привод зеркал
F37
30A стартер
F38
30A стеклоочиститель
F39
40A кондиционер
R1
35A реле кондиционера
R2
35A реле заднего обогрева стекла
Остались вопросы? Пишите их в комментариях.
Предохранители, реле, их расположение и назначение
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля сбоку панели приборов с левой стороны и в подкапотном пространстве с левой и правой стороны аккумуляторной батареи.
Предохранители можно извлечь и проверить визуально.
Если вам не удается извлечь предохранитель руками, вы можете использовать специальный пинцет. Перегоревший предохранитель легко идентифицировать по поврежденному элементу .
Вы также можете проверить предохранитель на наличие электропроводности при помощи омметра или тестера для проверки электрической цепи на обрыв – если электропроводности нет, предохранитель перегорел. На каждом предохранителе указан номинал.
Учтите, что предохранитель можно заменять только предохранителем такого же номинала. Запасные предохранители расположены в блоке предохранителей. Если вы используете запасной предохранитель, всегда заменяйте его при первой же возможности, чтобы в блоке всегда были запасные предохранители различных номиналов.
Предупреждение! Ни в коем случае не устанавливайте предохранитель большего номинала и не соединяйте выводы проводов подручными средствами вместо использования предохранителя, так как это может стать причиной повреждения электрической цепи и возгорания.
Если предохранитель перегорел, обязательно проверьте электрическую цепь на наличие следов короткого замыкания. Проверьте систему на наличие оголенных проводов или проводов с истертой, расплавленной или прогоревшей изоляцией. Если вы замените предохранитель, прежде чем установите причину его повреждения, новый предохранитель также перегорит.
Иногда предохранитель может перегорать или становиться причиной размыкания электрического контура без видимых причин.
Коррозия предохранителя и выводов блока предохранителей может стать причиной повреждения контактов предохранителя.
В таком случае удалите следы коррозии при помощи щетки с металлическим ворсом или наждачной бумаги, затем распылите на выводы предохранителя средство для очистки электрических контактов.
Предохранители, их номера и назначения расположенные в салоне
Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

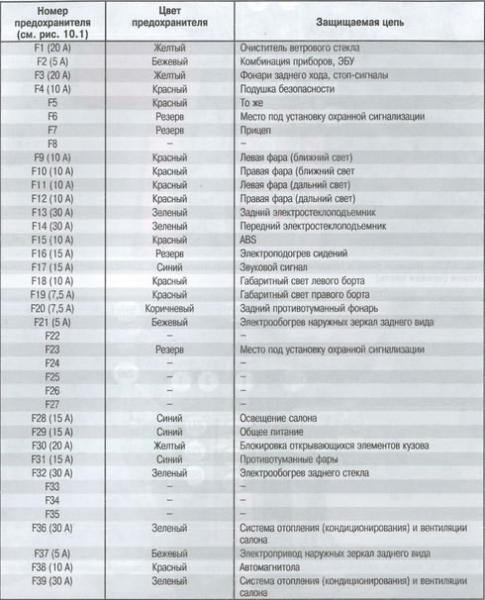

Таблица: Цепи, защищаемые плавкими предохранителями
№ предохранителя
Цветпредохранителя
Защищаемая цепь
F1 (20 А)
Желтый
Очиститель ветрового стекла
F2 (5 А)
Бежевый
Комбинация приборов, ЭБУ
F3 (20 А)
Желтый
Фонари заднего хода, стоп-сигналы
F4 (10 А)
Красный
Подушка безопасности
F5
Красный
Тоже
F6
Резерв
Место под установку охранной сигнализации
F7
Резерв
Прицеп
F8
–
–
F9 (10А)
Красный
Левая фара (ближний свет)
F10 (10 А)
Красный
Правая фара (ближний сеет
F11 (10 А)
Красный
Левая фара (дальний свет)
F12 (10 А)
Красный
Правая фара (дальний свет)
F13 (30 А)
Зеленый
Задний электростеклоподъёмник
FJ4 (30 А)
Зеленый
Передний электростеклоподъёмник
F15 (10 А)
Красный
ABS
F16 (15 А)
Резерв
Электроподогрев сидений
F17 (15 А)
Синий
Звуковой сигнал
F18 (10 А)
Красный
Габаритный свет левого борта
F19 (7,5 А)
Красный
Габаритный свет правого борта
F20 (7.5 А)F21 (5 А)
КоричневыйБежевый
Задний противотуманный фонарь Электрообогрев наружных зеркал заднего вида
F22
–
–
F23
Резерв
Место под установку охранной сигнализации
F24
–
–
F25
–
–
F26
–
–
F27
–
–
F28 (15 А)
Синий
Освещение салона
F29 (15 А)
Синий
Общее питание
F30 (20 А)
Желтый
Блокировка открывающихся элементов кузова
F31 (15 А)
Синий
Противотуманные фары
F32 (30 А)
Зеленый
Электрообогрев заднего стекла
F33
–
–
F34
–
–
F35
–
–
F36 (30 А)
Зеленый
Система отопления (кондиционирования) и вентиляции салона
F37 (5 А)
Бежевый
Электропривод наружных зеркал заднего вида
F38 (10 А)
Красный
Автомагнитола
F39 (30 А)
Зелёный
Система отопления (кондиционирования) и вентиляции салона
то-же на картинке
Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.
1-й вариант расположения предохранителей в моторном отсеке
10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)
10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)
таблица 10.2
Блок реле/ предохранителей
Номер реле/ предохранителей
Назначение реле/ предохранителей
597А
F1 (60 А)
Охранная сигнализация, переключатель наружного освещения, реле системы освещения дневного движения (блок 1034)
F2 (60 А)
Переключатель наружного освещения, монтажный блок предохранителей в салоне
597В
F1 (30 А)
Питание платы реле
F2 (25 А)
Цепь питания реле системы впрыска
F3 (5 А)
Цепь питания реле системы впрыска, ЭБУ системы впрыска
597С
F1 (50 А)
ЭБУ ABS
F2 (25 А)
ЭБУ ABS
597D
F1 (40 А)
Реле большой скорости вращения электровентилятора (реле 236), плата реле
299
231 (20 А)
Противотуманные фары
753 (20 А)
Насос омывателя фар
784
474 (20 А)
Реле включения компрессора кондиционера
700 (20 А)
Реле малой скорости вращения электровентилятора
1034
288 (20 А)
Реле освещения дневного движения
289 (20 А)
Тоже
290 (20 А)
»
1047
236 (20 А)
Реле топливного насоса
238 (20 А)
Реле блокировки впрыска
Отдельные реле
233 (40 А)
Реле вентилятора отопителя
236 (40 А)
Реле большой скорости вращения электровентилятора
тоже на картинке
2-й вариант расположения
Обозначение предохранителя (номинальный ток, А)
Защищаемые элементы
F01 (60 А)
Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения
F02 (30 А)
Силовая цепь репе КЗ вентилятора системы охлаждения (на автомобиле без кондиционера)
F03 (25 А)
Силовые цепи: реле К5 топливного насоса и катушки зажигания: главного реле К6 системы управления двигателем
F04 (5 А)
Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F05 (15 А)
Не используется
F06 (60 А)
Цепь электропитания блока предохранителей в салоне
F07 (40 А)
Силовые цепи: реле К4 кондиционера; реле КЗ малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F08 (50 А) и F09 (25 А)
Цепи ЭБУ АБС
тоже на картинке
РЕЛЕ:
Обозначение
Наименование
Запитываемые потребители
К1
Репе вентилятора отопителя
Электродвигатель вентилятора отопителя
К2
Репе большой скорости вентилятора системы
Электродвигатель вентилятора системы охлаждения охлаждения (для автомобиля с кондиционером)
КЗ
Репе малой скорости вентилятора системы
Электродвигатель вентилятора системы охлаждения охлаждения (для автомобиля с кондиционером) (для автомобиля с кондиционером — через резистор) или реле вентилятора системы охлаждения (на автомобиле без кондиционера)
К4
Реле кондиционера
Электромагнитная муфта компрессора кондиционера
К5
Реле топливного насоса и катушки зажигания
Топливный насос и катушка зажигания
К6
Главное реле системы управления двигателем
Датчик концентрации кислорода (цепь подогрева); датчик скорости; топливные форсунки; электромагнитный клапан продувки адсорбера; обмотки реле К2. КЗ. К4
К7 (опция)
Реле насоса омывателя фар
Насос омывателя фар
К8
Реле противотуманных фар
Лампы противотуманных фар
то-же на картинке
Замена предохранителей
Предохранители и реле Renault Logan
Предохранители и реле Renault Logan, электрические схемы
Рено Логан считается недорогим, доступным и надёжным автомобилем. Не зря многие используют данные авто для работы в такси. При относительно невысокой стоимости данная модель достаточно надёжная для российских дорог.
Но в любых автомобилях, особенно после продолжительных поездок и наматывании определённого количества километров пробега, начинают появляться те или иные проблемы, связанные с электроприборами, контактами, проводкой.
Особенно это заметно на возрастных автомобилях, которые успели послужить не одним хозяевам.
Чтобы быстро найти и устранить неисправности электрики в Логане, нужно знать где находятся предохранители и реле Renault Logan, как выполнены схемы и цепи питания приборов. О монтажных блоках и путях решения проблем электрики пойдёт речь в этой статье.
Блок в салоне
Монтажный блок находится в левом торце приборной панели, добраться до него можно открыв водительскую дверь и сняв крышку. На внутренней стороне крышки закреплены резервные предохранители и пинцет.
Предохранители в салонном монтажном блоке
F01 (20А) — стеклоочиститель, обмотка реле обогрева заднего стекла.
Если перестали работать «дворники», проверьте исправность подрулевого выключателя, его дорожек, контактов и разъёма, а также мотор, его щётки и трапецию механизма очистителей. Если при включении выключателя слышится щелчок, часто проблема кроется в попадании влаги и воды внутрь мотор-редуктора.
При открытии крышки мотор редуктора будьте аккуратны, можно повредить провода, идущие к щёткам. При сборке провода должны быть ровно уложены в пазы. Очищать и осмотривать весь механизм лучше полностью сняв его с автомобиля.
Щётки дворников для лучшей очистки стекла и улучшения обзора лучше устанавливать разного размера: водительская — 26″, пассажирская — 22″.
F02 (5 А) — приборная панель, обмотки реле К5 топливного насоса и катушки зажигания, система управления двигателем от замка зажигания (ЭБУ).
F0З (20 А) — лампы стоп-сигналов, лампа заднего хода, омыватель лобового стекла.
Если не горит ни один стоп-сигнал, проверьте первым делом концевой выключатель, который расположен в педальном узле и реагирует на нажатия педали тормоза, а также его разъём. Проверьте исправность всех ламп, они могли перегореть все по очереди, а также контакты в патронах.
Если не горит лампа заднего хода, проверьте для начала саму лампу. Находится с левой стороны. Если она целая, скорее всего дело в выключателе, который расположен на коробке передач с левой стороны. Добраться до него можно поддомкратив левое переднее колесо или на смотровой яме. Проверьте контакты его разъёма, при необходимости очистите их.
Если датчик-выключатель неисправен, замените его новым, либо разберите и отремонтируйте, обычно в нём подгорают контакты. При выкручивании выключателя подготовьте пробку, которой можно закрыть отверстие, чтобы не вытекало трансмиссионное масло, либо предварительно слейте его. Цена нового выключателя — около 1000-1400 руб.
Если не работает омыватель, проверьте уроверь жидкости в бачке омывателя, подрулевой переключатель и его контакты, затем работоспособность насоса, подав на него напряжение 12 В, не доставая его из бачка. Если на улице отрицательная температура, проверьте каналы омывателя, не замёрзла ли в них жидкость и форсунки на предмет засора.
F04 (10А) — блок управления подушками безопасности, лампы поворотников, диагностический разъем, иммобилайзер
Если у вас на панели приборов горит лампа неисправности подушек безопасности, проверьте шлейф и разъём подключения подушки в руле.
Чтобы найти точную причину, проведите диагностику ошибок через диагностичекий разъём, для этого можно обратиться к электрику с нужным оборудованием.
Если не работают указатели поворотов, проверьте исправность ламп и отсутствие короткого замыкания в их разъёмах, подрулевой переключатель и его контакты. Также поворотники могут некорректно работать при коротком замыкании в других световых приборах.
F09 (10А) — ближний свет в левой фаре, лампа включения ближнего света на панели, насос омывателя фар.
F10 (10А) — ближний свет в правой фаре
Если перестали работать фары и пропал ближний свет, первым делом проверьте эти предохранители и лампы, сгореть могли как одна из фар, так и обе сразу. Также проверьте подрулевой переключатель, наличие контактов в его разъёме. Если проблему утранить не получается, прозвоните тестером проводку, проверьте наличие массы и напряжения в разъёмах для ламп.
F11 (10А) — левая фара, дальний свет, лампа включения дальнего на панели приборов.
F12 (10А) — правая фара, дальний свет.
Если фары перестали светить дальним в соответствующем режиме, проверьте лампы, подрулевой переключатель с разъёмом и проводку.
F13 (30 А) — задние электрические стеклоподьемники.
F14 (30 А) — передние электрические стеклоподьемники.
F15 (10 А) — ABS
F16 (15 А) — Подогрев передних сидений.
Если перестали нагреваться передние сиденья при включении их подогрева, проверьте разъёмы под сиденьями и конаткты в них.
Прозвоните их на наличие напряжения 12 В и подайте напряжение для проверки исправности нагревательных элементов. Если элементы не греют, разберите сиденье и осмотрите их.
При обнаружении сломанного провода припаяйте его на место.
Дело может быть и в проводке, и в кнопке включения. Внутри сиденья находится также термовыключатель, который не даёт нагреваться сиденьям и разрывает цепь выше определённой температуры. Нагревательные элементы в сиденьях:
F17 (15 А) — звуковой сигнал.
Если звуковой сигнал работает только при выключенном наружном свете и не работает при включении габаритов/фар ближнего света, проверьте контакты и провода в подрулевом переключателе (слева от руля) и весь его механизм, при необходимости почините или замените переключатель. Для снятия нужно открутить 2 винта крепления и отключить разъём. Проверьте также сам клаксон, подав на него напряжение 12 В и проводку до него.
Предохранители и реле Рено Логан 2 (с 2014 года)
ПодробностиРодительская категория: Устройство и ремонт Рено ЛоганКатегория: Электрооборудование (электросхемы) Рено Логан
Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.
Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.
Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.
Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке
Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.
Перед вами предстанет примерно следующая картина.
Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.
№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем
Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)
Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…
Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.
F1
30
электростеклоподъемники передние
F2
10
дальний свет левая фара
F3
10
дальний свет правая фара
F4
10
ближний свет левая фара
F5
10
дальний свет правая фара
F6
5
задние габариты, подсветка номера, подсветка
F7
5
передние габариты
F8
30
электростеклоподъемники задние
F9
7.5
задний противотуманный фонарь
F10
15
звуковой сигнал
F11
20
центральный замок
F12
3
ABS/ESP
F13
10
освещение салона, климатическая установка
F14
5
датчик угла поворота руля
F15
15
стеклоомыватель, парковочный радар, фонарь заднего хода
F16
5
аудиосистема, обогрев стекла, ограничитель скорости
F17
7.5
ДХО
F18
7.5
стоп сигнал
F19
5
система управления
F20
5
подушки безопасности
F21
–
резерв
F22
5
резерв
F23
–
резерв
F24
15
указатель поворота
F25
10
противоугонная система
F26
15
блок управления электрооборудованием
F27
20
подрулевые выключатели (вход на ближний свет)
F28
–
резерв
F29
25
подрулевые выключатели (вход на дальний свет)
F30
–
резерв
F31
10
щиток приборов
F32
7,5
аудиосистема
F33
15
прикуриватель
F34
15
диагностический разъем
F35
5
обогрев наружных зеркал
F36
5
привод зеркал
F37
30
стартер
F38
30
стеклоочиститель
F39
40
кондиционер
R1
35
реле кондиционера
R2
35
реле заднего обогрева стекла
Надо отметить, что Рено Степвей создан на базе Логана и имеет точно такие же блоки, предохранители и реле, если машины соответствуют между собой по году выпуска и комплектации. Про предохранители и реле Рено Степвей можно также узнать из информации нашего сайта.
Рено Логан схема предохранителей
Содержание
- 1 Профилактические мероприятия
- 2 О мерах в плане безопасности
Электрическая схема, согласно которой в Рено Логан осуществляется питание блока прикуривателя, весьма примитивна. Штатный источник посылает напряжение предохранителю (10А), который находится внутри монтажного модуля.
Этот блок предохранителей располагается в салоне, а точнее – над рукояткой отпирания замка капота Рено Логан. Проводами соединяются два объекта: непосредственно монтажный блок и соответствующее гнездо на консоли.
В данной статье мы расскажем, где находится очень важный элемент — предохранитель прикуривателя, а также остальные предохранители и реле, а также схема предохранителей автомашины Renault Logan.
Если возникает неисправность, то первоначально следует убедиться целы ли соответствующие предохранители. Его маркировка выполнена красным цветом и имеет символы «F38». Важно помнить об отсутствии на поверхности крышки монтажного блока обозначения прикуривателя. Предохранитель прикуривателя питается от сети аудиосистемы.
Это заставляет ориентироваться именно по ее обозначению. Поэтому вы без труда найдете, где находится очень важный элемент предохранитель прикуривателя, поскольку из-за многочисленных подключаемых к нему гаджетов (ноутбуки, смартфоны и т. д.) эти предохранители чаще остальных выходят из строя не только на Renault Logan.
В числе самых распространенных причин перегорания блока присутствует факт подключения к бортовой сети Рено Логан большого числа одновременно функционирующих потребителей энергии. Если какое-либо из устройств потребляет ток, величина которого превышает 10А, то последующее перегорание обеспечено.
Здесь среди лидеров находится электрический насос. Для предотвращения поломки блока, процедуру накачки колес следует выполнять при отключенной аудиосистеме, поскольку магнитола с насосом питаются по одной цепи.
Перед соединением шланга с ниппелем следует выдержать паузу, обеспечив кратковременную работу насоса вхолостую.
Еще одной важной причиной поломки может служить несовместимость по размерам штекера токоприемника с гнездом питания. Неплотный контакт вызывает повышенный нагрев клемм. По достижении конкретного температурного значения, клеммы начинают оплавляться и провоцируют короткое замыкание цепи. В такой ситуации заменой единичного предохранителя не отделаться. Приходится менять весь блок.
Место дислокации «F38» в монтажном блоке 1,4-литрового Рено Логан:
Профилактические мероприятия
Если отсутствует желание непрерывно запасаться тоннами наборов предохранителей, следует применить стратегию противодействия их частым поломкам.
Для обеспечения корректного подсоединения расположение контактов должно быть горизонтальным, но не вертикальным (т. е. по бокам, но никак вверху и внизу). Такое действие позволит исключить оплавление клемм в машине Рено Логан.
Если неисправность все же состоялась и предохранители пришли в негодность, то здесь единственным выходом будет замена. Процедура весьма проста. Для того, чтобы извлечь предохранители из посадочного гнезда достаточно будет поддеть плоско-профильной отверткой.
О мерах в плане безопасности
Блок предохранителей предназначается для предотвращения появления пожароопасной ситуации, которая возникает по причине замыкания в электросети авто Рено Логан. Даже наличие блока не позволяет быть стопроцентно застрахованным от неприятности.
В числе наиболее распространенных факторов, вызывающих пожар, присутствует выход со строя прикуривателя ввиду халатности при обращении с ним.
Чтобы предотвратить подобную аварийную ситуацию потребуется:
- тщательным образом знакомиться с особенностями инструкций к подключаемым приборам (наиболее опасны преобразователи напряжения бортовой сети в 220В);
- приобретать исключительно качественные предохранители и реле;
- правильно выбирать штекер, что обеспечит его плотную посадку внутри гнезда питания и исключит самопроизвольное выпадение в условиях сильной тряски;
- питающий устройство кабель не должен подвергаться натяжке, что позволит штекеру удерживаться в гнезде;
- настоятельно рекомендуется не оставлять включенными приборы без присмотра в тех случаях, когда при отключении зажигания гнездо прикуривателя не обесточивается в машине Renault Logan.
Блок предохранителей и реле Renault Logan 1
Рассмотрены автомобили Рено Логан 1 поколения с двигателями 1.4 и 1.6 л
Где находится монтажный блок реле и предохранителей
Расположение в салоне. Сбоку панели приборов.
На внутренней стороне крышки расположены схема расположения предохранителей, запасные предохранители и пинцет для для извлечения предохранителей
1 — запасные предохранители, 2 — пинцет
Обозначение предохранителя (номинальный ток, А)
Цепи: очистителя ветрового стекла; обмотки реле обогрева заднего стекла
Цепи: электропитания комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания
Цепи: ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла
Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера
Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар
Цепь лампы головного света правой блок-фары (ближний свет)
Цепи: лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов
Цепь лампы головного света правой блок-фары (дальний свет)
F13 (30 А) и F14 (30 А)
Цепи электростеклоподъемников задних и передних дверей соответственно
Цепь звуковых сигналов
Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока
Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика
Цепи: лампы и сигнализатора включения заднего противотуманного фонаря
Цепь элементов обогрева наружных зеркал заднего вида
Цепи: лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения
Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем
Силовая цепь центрального замка
Цепь обмотки реле К8 противотуманных фар
Силовая цепь реле обогрева заднего стекла
Силовая цепь реле К1 вентилятора отопителя
Цепи электроприводов наружных зеркал заднего вида
Цепи: прикуривателя; электропитания головного устройства звуковоспроизведения от замка зажигания
Цепь обмотки реле К1 вентилятора отопителя
Расположение предохранителей и реле в монтажном блоке под капотом Renault Logan Dacia
Вариант 1. Цифра 13.
При снятой крышки
Расшифровка Вариант 1
Блок реле/ предохранителей
Номер реле/ предохранителей
Назначение реле/ предохранителей
Охранная сигнализация, переключатель наружного освещения, реле системы освещения дневного движения (блок 1034)
Переключатель наружного освещения, монтажный блок предохранителей в салоне
Питание платы реле
Цепь питания реле системы впрыска
Цепь питания реле системы впрыска, ЭБУ системы впрыска
Реле большой скорости вращения электровентилятора (реле 236), плата реле
Насос омывателя фар
Реле включения компрессора кондиционера
Реле малой скорости вращения электровентилятора
Реле освещения дневного движения
Реле топливного насоса
Реле блокировки впрыска
Реле вентилятора отопителя
Реле большой скорости вращения электровентилятора
Вариант 2. Расположение монтажного блок под капотом. Цифра 13.
При открытой крышке выглядит так
Расшифровка Вариант 2
Обозначение предохранителя (номинальный ток, А)
Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения
Силовая цепь реле КЗ вентилятора системы охлаждения (на автомобиле без кондиционера)
Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле Кб системы управления двигателем
Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле Кб системы управления двигателем
Цепь электропитания блока предохранителей в салоне
Реле вентилятора отопителя
Электродвигатель вентилятора отопителя
Реле большой скорости вентилятора системы охлаждения (для автомобиля с кондиционером)
Электродвигатель вентилятора системы охлаждения
Реле малой скорости вентилятора системы охлаждения (для автомобиля с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондиционера)
Электродвигатель вентилятора системы охлаждения (для автомобиля с кондиционером — через резистор)
Электромагнитная муфта компрессора кондиционера
Реле топливного насоса и катушки зажигания
Топливный насос и катушка зажигания
Главное реле системы управления двигателем
Датчик концентрации кислорода (цепь подогрева); датчик скорости; топливные форсунки; электромагнитный клапан продувки адсорбера; обмотки реле К2, КЗ, К4
Электрооборудование Рено/ Дачия Логан иллюстрированное руководство
Пожалуйста включите / Please enable JavaScript!
Бортовая сеть постоянного тока с номинальным напряжением 12 В. Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и силовым агрегатом автомобиля, которые выполняют функцию второго провода.
При неработающем двигателе включенные потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора. При работе генератора аккумуляторная батарея заряжается.
На «Логане» устанавливается необслуживаемая свинцовая стартерная аккумуляторная батарея 6СТ – 70 А, с обратной полярностью («минусовой» вывод обращен к левому борту автомобиля, а оба вывода расположены ближе к ветровому стеклу). Номинальная емкость при 20-часовом режиме разряда составляет 70 А.ч.
Аккумуляторная батарея — необслуживаемая, в ней нет пробок для определения плотности электролита и доливки дистиллированной воды.
Степень зарядки батареи можно определить по цвету индикатора, в монтированного в крышку батареи: – зеленый цвет индикатора означает, что батарея заряжена; – темный цвет индикатора — батарея частично разряжена; – прозрачный или светло-желтый цвет индикатора свидетельствует о понижении уровня электролита сверх допустимого.
При работе с аккумуляторной батареей строго соблюдайте правила техники безопасности. В зависимости от комплектации на автомобиль устанавливают генераторы производства MELCO, VALEO или BOSCH.
Генераторы MELKO (максимальный ток отдачи 70 А) устанавливают на автомобили без кондиционера и гидроусилителя рулевого управления, генераторы VALEO (максимальный ток отдачи 75 А) — на автомобили с гидроусилителем рулевого управления. На автомобилях, оборудованных гидроусилителем рулевого управления и кондиционером, применяются генераторы BOSCH (максимальный ток отдачи 98 А).
Привод генератора осуществляется поликлиновым ремнем от шкива привода вспомогательных агрегатов. На автомобилях без гидроусилителя и кондиционера генератор установлен на двигателе сзади (по ходу движения автомобиля), на остальных автомобилях — спереди. Все генераторы трехфазные, переменного тока, со встроенным выпрямителем и регулятором напряжения.
Вал якоря вращается в двух подшипниках, установленных в передней и задней крышках генератора. Снаружи на задней крышке (со стороны контактных колец) установлены выпрямительный блок и щеткодержатель с регулятором напряжения. Выпрямительный блок состоит из шести диодов — трех положительных и трех отрицательных. Выпрямительный блок и щеткодержатель закрыты пласт массовым кожухом.
Для пуска двигателя на всех автомобилях применяется стартер MITSUBISHI модели M000T45171 ZT. Стартер расположен на задней стороне двигателя и прикреплен тремя болтами к картеру сцепления. Стартер представляет собой электродвигатель постоянного тока с возбуждением от постоянных магнитов, муфтой свободного хода и двух об моточным тяговым реле. Вал якоря вращается в двух втулках, запрессованных в передней и задней крышках стартера. Корпус и крышки стянуты двумя болтами. На вале якоря установлена муфта свободного хода с приводной шестерней, которая может перемещаться по шлицам вала. Тяговое реле служит для ввода в зацепление шестерни привода с венцом маховика двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение «стартер» напряжение подается на обе обмотки (втягивающую и удерживающую) тягового реле, якорь реле втягивается и пластмассовым рычагом передвигает муфту свободного хода с приводной шестерней по шлицам вала якоря, вводя шестерню в зацепление с венцом маховика.
При этом втягивающая обмотка тягового реле отключается. После возвращения ключа в положение «зажигание» удерживающая обмотка обесточивается и под действием пружины приводная шестерня выходит из зацепления с маховиком.
В систему освещения и сигнализации входят: две блок-фары, противотуманные фары (опция), повторители указателей поворотов, задние фонари, фонарь освещения номерного знака, дополнительный сигнал торможения, плафон освещения салона, плафон освещения багажника и два звуковых сигнала (высокого и низкого тона). Блок-фара объединяет две секции.
В одной секции установлена галогенная двухнитевая лампа Н4 головного света фары — ближнего и дальнего. В другой — лампы указателя поворота PY21W (оранжевого цвета) и габаритного света W5W. В противотуманных фарах установлены галогенные однонитевые лампы H11.
Задний фонарь включает секции ламп: сигнала торможения и габаритного света (двухнитевая лампа P21/5W), указателя поворота (лампа P21W), а также противотуманного света — в левом фонаре или света заднего хода — в правом (лампа P21W). В салоне, слева под панелью приборов, установлен коммутационный блок.
Этот блок является электронным блоком управления центральным замком, плафоном освещения салона, указателями поворотов, аварийной световой сигнализацией, прерывистым режимом работы очистителя ветрового стекла, реле обогрева заднего стекла, системой противоугонной блокировки запуска двигателя.
Кроме того, коммутационный блок подает звуковой сигнал (зуммер), напоминающий о не выключенном наружном освещении при открытых дверях, и включает сигнализатор в комбинации приборов. Часть автомобилей, в зависимости от комплектации, оборудуются электростеклоподъемниками либо передних, либо всех дверей.
Мотор-редуктор стеклоподъемника состоит из червячного редуктора и электродвигателя постоянного тока. Электродвигатель — реверсивный. На выходном вале редуктора установлен барабан с тросом. На тросе закреплен ползун, к которому двумя саморезами крепится стекло двери. На часть автомобилей устанавливают систему блокировки замков дверей (центральный замок).
Система предназначена для одновременной блокировки всех дверей при нажатии на клавишу выключателя, расположенного на консоли панели приборов, или с пульта дистанционного управления ключа зажигания. На замки всех дверей установлены электроприводы, которые присоединяются к рычагам блокировки замков.
Часть автомобилей оборудована наружными зеркалами заднего вида с электроприводом и электрообогревом. Управляются оба зеркала регулятором электроприводов наружных зеркал, установленным на облицовке туннеля пола. Напряжение от переключателя подается на два электродвигателя, расположенных в корпусе зеркала.
Один электродвигатель служит для поворота зеркала в вертикальной плоскости, а другой — в горизонтальной. На элемент обогрева зеркала напряжение подается от выключателя обогрева заднего стекла. Очиститель ветрового стекла установлен слева под накладкой щитка передка. Очиститель состоит из мотор-редуктора, рычагов и щеток. Очиститель имеет три режима работы, они включаются правым подрулевым переключателем. Прерывистый режим работы очистителя обеспечивает коммутационный блок. При неисправности мотор-редуктора его заменяют.
Омыватель ветрового стекла состоит из полупрозрачного пластмассового бачка, электрического насоса, гибких шлангов и двух форсунок. Омыватель включается правым подрулевым переключателем. Бачок омывателя ветрового стекла установлен справа под накладкой щитка передка.
Насос вставлен в бачок омывателя через резиновый уплотнитель. Неисправный насос заменяют. Форсунки установлены на капоте. Засорившиеся форсунки можно продуть в обратном направлении или прочистить леской.
Все автомобили оборудованы противоугонной системой блокировки пуска двигателя — иммобилайзером.
В состав иммобилайзера входят: коммутационный блок; катушка связи, установленная на выключателе зажигания; микросхема в ключе зажигания (транспондер) и сигнализатор состояния в комбинации приборов. Когда ключ вставляют в выключатель зажигания, катушка считывает код с микросхемы ключа и передает его в коммутационный блок.
Коммутационный блок сравнивает код ключа с кодом, хранящимся в памяти блока. Если коды совпадают, блок посылает сигнал электронному блоку управления двигателем (ЭБУ), разрешающий пуск двигателя, — при этом сигнализатор в комбинации приборов гаснет.
Если коды не совпадут, ЭБУ по сигналу коммутационного блока блокирует пуск двигателя, а сигнализатор в комбинации приборов будет постоянно и часто мигать.
Система блокировки пуска двигателя включается автоматически, через несколько секунд после извлечения ключа из выключателя зажигания. Большинство электрических цепей защищено плавкими предохранителями.
Мощные потребители (элемент обогрева заднего стекла, вентилятор отопителя, вентилятор системы охлаждения двигателя, кондиционер и другие) подключаются через реле.
Все реле (кроме реле включения обогрева заднего стекла), силовые предохранители и предохранители системы управления двигателем установлены в монтажном блоке реле и предохранителей, расположенном в моторном отсеке слева, за аккумуляторной батареей. Остальные предохранители расположены в монтажном блоке предохранителей, установленном в салоне в левом торце панели приборов. Реле включения обогрева заднего стекла установлено на поперечной балке под панелью приборов.
Книга из серии многокрасочных иллюстрированных руководств по ремонту электрооборудования современных автомобилей. Руководство «Электрооборудование RENAULT LOGAN» содержит подробные цветные схемы электрооборудования автомобиля с четырехцилиндровыми двигателями рабочим объемом 1,4 и 1,6 л.
Кроме схем в книге представлены цветные фотографии с описанием операций по снятию и ремонту генератора и стартера, других узлов электрооборудования, а также по замене ламп.
Книга предназначена для водителей, желающих обслуживать и ремонтировать автомобиль самостоятельно, а также для работников СТО.
- Название: Электрооборудование RENAULT LOGAN Иллюстрированное руководство
- Бензиновые двигатели: 1.4 л 55 кВт/75 л.с. (K7J, R4, 8V), 1.6 л 64 кВт/87 л.с. (K7M, R4, 8V)
- Выпуск с 2004 года
- Серия: «Своими силами»
- Год издания: 2010
