Возможные неисправности КПП и методы устранения

Возможные неисправности КПП и методы устранения

Причина неисправности

Методы устранения

Шум в коробке передач (Шум уменьшается или исчезает, если выжать сцепление)

Недостаточный уровень масла в картере коробки передач

Проверьте уровень, при необходимости долейте масло. Проверьте, нет ли течи. Продуйте сапун

Низкое качество масла. В масло попала вода (при попадании воды в масло образуется эмульсия белого цвета, ее можно увидеть на щупе)

Замените масло

Броды и глубокие лужи переезжайте осторожно.
Установите брызговик двигателя, наденьте трубку на сапун коробки передач и выведите ее наверх, в защищенное от брызг место

Износ или повреждение подшипников, зубьев шестерен

Замените изношенные подшипники, шестерни

Передачи включаются с трудом, посторонние шумы отсутствуют

Деформирована тяга привода механизма переключения передач

Выправьте или замените тягу

Ослабли болты крепления шарнира или рычага штока выбора передач

Затяните болты (нанесите на их резьбовую часть анаэробный герметик)

Поломка пластмассовых деталей привода управления

Замените детали

Неправильная регулировка привода

Отрегулируйте привод

Сломаны пружины механизма переключения передач, деформированы его детали

Замените пружины, выправьте деформированные детали или замените механизм в сборе

Ослабление посадок вилок переключения передач на штоках

Подтяните фиксаторы вилок на штоках

Не затянуты гайки валов коробки передач

Затяните гайки

Не полностью выключается сцепление

Смотрите неисправность «Сцепление ведет»

Передачи самопроизвольно выключаются

Повреждение или износ шлицев на муфте, шестерне или ступице синхронизатора

Замените дефектные детали

Неправильная регулировка привода

Отрегулируйте привод

Ослабли пружины в механизме переключения передач, изношены штоки

Замените изношенные детали

Не затянуты гайки валов коробки передач

Затяните гайки

Потеряли упругость или разрушились опоры силового агрегата

Замените опоры

Шум, треск, визг шестерен в момент включения передачи

Сцепление выключается не полностью

См. диагностику неисправностей сцепления

Нет масла в картере коробки передач

Долейте масло

Проверьте, нет ли течи. Продуйте сапун

Повреждены подшипники, зубья шестерен

Замените подшипники, шестерни

Износ кольца синхронизатора включаемой передачи

Замените кольцо

Шум главной передачи (Шум со стороны коробки передач только при движении автомобиля)

Износ или разрушение подшипников

Замените разрушенные и изношенные подшипники вторичного вала и дифференциала
(даже при минимальном износе).
Отрегулируйте предварительный натяг подшипников коробки дифференциала

Не включается передача заднего хода

Неисправен соленоид

Замените соленоид или снимите его и заглушите отверстие в КП

Неисправна цепь включения соленоида

Можно подать питание на соленоид напрямую с аккумулятора

Утечка масла
Износ сальников: первичного вала, приводов, штока выбора передач, износ уплотнения датчика скорости Замените сальники. Продуйте сапун коробки передач
Сильный износ, забоины на поверхности валов, по которым работают сальники Небольшие повреждения зачистите мелкозернистой шкуркой и заполируйте.

Устанавливая новый сальник, можно немного недопрессовать его,

чтобы кромка сальника работала по неизношенной части вала (при этом во избежание перекоса можно подложить под сальник дистанционные прокладки толщиной до 1 мм).

При значительных повреждениях замените валы и сальники

Большой люфт первичного вала коробки передач Проверьте состояние подшипников вала, их посадочных поверхностей, затяжку гайки.

Изношенные детали замените

Ослабло крепление картера сцепления и крышки коробки передач Подтяните резьбовые соединения
Неплотно завернуты сливная пробка, выключатель

фонарей заднего хода, соленоид блокировки включения заднего хода, пробки фиксаторов штоков вилок

Подтяните сливную пробку, выключатель фонарей, соленоид, пробки фиксаторов

Основные данные для контроля, регулировки и обслуживания

Трансмиссионное масло (группа по API) GL—4 или GL—4/5
Рекомендуемый класс вязкости трансмиссионного масла по SAE:

—40 ˚C— +35 ˚C

—40 ˚C— +45 ˚C

—26 ˚C— +35 ˚C

—26 ˚C— +45 ˚C

75W80, 75W85

75W90

80W85

80W90

Заправочный объем, л 3,1
Размеры сальников приводов (правый *2110-2301034, 2110-2301034-01;

левый* — 2110-2301035, 2110-2301035-01), мм:

Внешний диаметр

Внутренний диаметр

Ширина

57

35

9

Размеры сальника первичного вала (2110-1701043), мм:

Внешний диаметр

Внутренний диаметр

Ширина

45

25

9

Размеры сальника штока выбора передач (2108-1703042-01), мм:

Внешний диаметр

Внутренний диаметр

Ширина

30

16

7

* сальники левого и правого приводов не взаимозаменяемы, так как имеют разное направление маслосгонных канавок

Зачем необходима замена масла в МКПП

Производитель автомобилей Lada Kalina, компания АвтоВАЗ, всегда пишет в сервисных книжках о необходимости периодической замены масла. Это касается и трансмиссионной смазки, заливаемой в механическую коробку передач. При этом производитель рекомендует сливать отработанную жидкость каждые 75 тысяч километров пробега. А опытные водители добавляют — при интенсивном использовании автомобиля стоит проверять состояние масла после 50 тысяч километров пробега (а при необходимости, и менять его).

Но какие имеются функции у масла в МКПП на Ладе Калина? Здесь принципы аналогичны прочим автомобилям, оснащенным механической коробкой переключения скоростей. Трансмиссионная смазка предназначена для уменьшения трения при соприкосновении движущихся деталей — шестерней и валов. Вот для каких целей требуется масло в МКПП:

  • Уменьшать износ движущихся деталей. При отсутствии смазки шестерни и валы изнашиваются, стираются, из-за дополнительных усилий, связанных с противодействием трению, на них появляются изъяны и трещины. Как следствие — коробку передач приходится ремонтировать (в запущенных случаях — менять целиком). А это приводит к дополнительным тратам на ремонт, и к потере времени и нервов.
  • Упрощать переключение скоростей. При недостатке смазки (а также при выработке ее ресурса) передачи переключаются с большим трудом, а рычаг переключения иногда выбивается в нейтральное положение (что приводит к крайне неприятным ситуациям на дороге).
  • Уменьшать расход топлива. Для преодоления дополнительного трения приходится тратить дополнительное топливо. Это не только увеличивает затраты на эксплуатацию авто, но и увеличивает износ силовой установки (даже при условии своевременной замены масла в моторе).
  • Снижать шум, издаваемый машиной. Этот пункт кажется неочевидным, но лишь до определенного момента — пока из коробки передач не вытечет масло (например, из-за протечки). Стук и гул, издаваемый коробкой передач, по уровню децибелов превосходит даже звук двигателя.

При этом определить, что для Lada Kalina масла не хватает, можно без особых проблем. Причем проверить это можно по поведению автомобиля или по состоянию смазки (обычно стоит проверить и то, и другое). Следующие признаки говорят о необходимости поменять смазку в коробке передач:

  • Периодически из МКПП слышится стук, повысился расход топлива, передачи переключаются с некоторым трудом. Перечисленные признаки обычно появляются одновременно. И при их появлении стоит проверить состояние масла в коробке передач.
  • Меняется консистенция масла. Оно становится густым, в нем появляются вкрапления грязи и сажи, меняется цвет (в определенных случаях меняется и запах). При редких поездках смазочная жидкость распадается на отдельные фракции — расслаивается. В нижней части коробки передач откладывается своеобразный «ил» — мутная и густая взвесь. А вверху остается прозрачная и текучая жидкость. При этом ни одна из фракций не способна уменьшить трение до необходимого уровня.
  • Появляется металлическая стружка. Стоит отметить — при частом появлении металлической стружки дело уже не в масле, а в неполадках внутри МКПП. И здесь рекомендуется обращаться к специалистам, способным отремонтировать авто и (при необходимости) заменить нужные запчасти.

Но стоит учесть — в ряде ситуаций требуется не замена трансмиссионного масла, а полноценный ремонт автомобиля.

Снятие приводов передних колес

Работу проводим на смотровой канаве или эстакаде.

Сливаем масло из коробки передач.

Отворачиваем гайку подшипника ступицы переднего колеса со стороны демонтируемого привода.

Отворачиваем два болта крепления шаровой опоры. Вывешиваем переднюю часть автомобиля и снимаем колесо.

Для снятия правого привода демонтируем нижнюю крышку картера сцепления. При снятии правого привода потребуется помощник.

Отводим поворотный кулак со стойкой в сторону и выводим шлицевой хвостовик корпуса наружного шарнира из ступицы.

Укладываем привод на растяжке.

Вставляем в отверстие, выполненное в кронштейне задней опоры силового агрегата зубило (лучше не заточенное), так чтобы клин его рабочей части попадал на скошенную поверхность корпуса внутреннего шарнира.

Для этого можно повернуть привод рукой.

Со стороны маховика заводим монтажную лопатку под корпус внутреннего шарнира привода.

Нанося молотком, удары по зубилу, и отжимая монтажной лопаткой, корпус внутреннего шарнира от коробки передач выталкиваем хвостовик корпуса шарнира из шлицевого отверстия шестерни привода.

Снимаем правый привод.

При снятии обоих приводов необходимо после демонтажа первого вставить в отверстие шестерни привода фиксатор, например, валик из дерева или мягкого металла, или старый внутренний ШРУС.

В противном случае шестерни приводов дифференциала могут сместиться, и приводы невозможно будет установить.

При демонтаже левого привода монтажную лопатку удобно упереть через проставку на картер коробки передач.

Снимаем левый привод.

Перед установкой привода поддеваем отверткой стопорное кольцо хвостовика корпуса внутреннего шарнира, которым привод фиксируется в коробке передач.

Снимаем стопорное кольцо

Устанавливаем в проточку хвостовика корпуса внутреннего шарнира новое кольцо.

Повторное использование стопорных колец не допускается.

Вводим шлицевой хвостовик корпуса наружного шарнира в отверстие ступицы колеса, устанавливаем шайбу и заворачиваем (не затягивая) гайку подшипника ступицы.

Затем вводим хвостовик корпуса внутреннего шарнира через отверстие сальника привода и, повернув вал, совмещаем шлицы хвостовика со шлицами шестерни привода.

Отведя вниз рычаг подвески, резким движением стойки с поворотным кулаком в сторону коробки передач досылаем привод до места.

Потянув корпус внутреннего шарнира на себя или поддев его монтажной лопаткой, убеждаемся в фиксации хвостовика корпуса в шестерне привода.

Дальнейшую сборку проводим в обратной последовательности.

Конструктивные особенности

Оптимальный уровень разгона обеспечивает система трансмиссии. В частности, на версии авто, которая развивает мощь 87 лошадиных сил, разгон автомобиля до 100 км/ч происходит примерно за 12.5 секунд (МКПП). Данный показатель больше только на машине, где устанавливается АКПП. Что касается расхода горючего, то в базовой комплектации тратится примерно 8 литров на 100 км. Этот показатель является оптимальным для автомобилей данного класса.

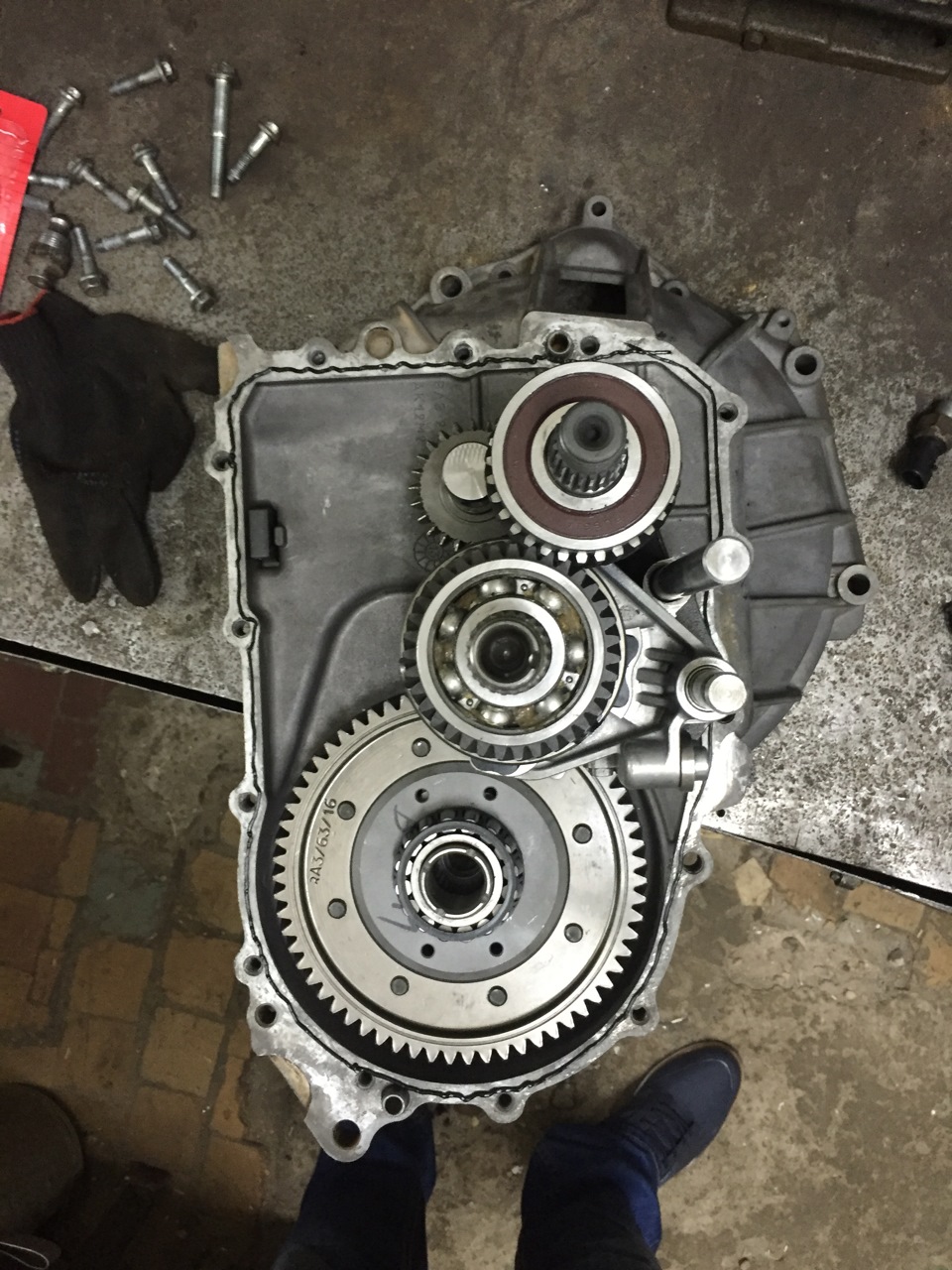

КПП Калина в разрезе

В состав коробки передач Калина 2 входит блок ведущих шестерен, установлены ведомые подшипники, синхронизаторы. Около переднего подшипника имеется маслосборник. Данный элемент отвечает за подачу масла. В состав корпуса механики на Ладе входят помимо картера сцепления, задняя крышка картера. Они отлиты из алюминиевого сплава.

Устройство КПП

Эффективностью отличается соленоид. Он необходим для блокировки случайного включения заднего хода. Соленоид имеется в картере коробки. В случае поломки соленоида, перестанет включаться передача заднего хода. Однако появление данной неисправности может быть следствием того, что произошел обрыв электрической цепи.
