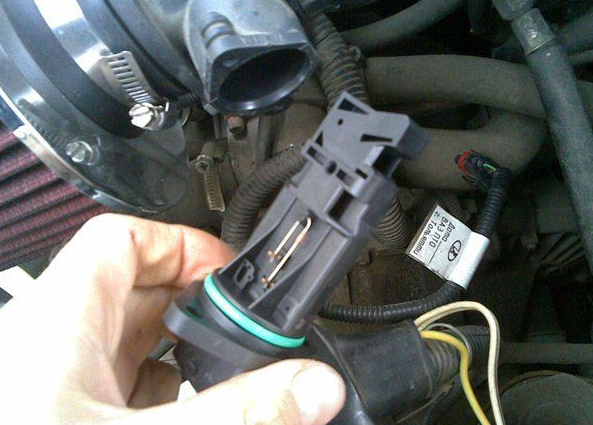

Чувствительный элемент ДМРВ

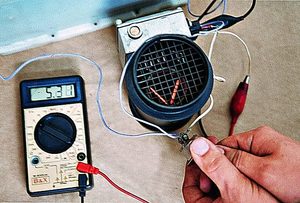

Самой распространённой причиной отказа датчика является грязный элемент. Для устранения сбоя рекомендуется его проверить. Для этого нужно отсоединить ДМРВ от узла воздушного фильтра и визуально осмотреть его. Если чувствительный элемент загрязнён, он может быть исправным, но загрязнение вносит погрешности в режим измерения. Проверка датчика:
- Определить терминалы на самом сенсоре ДМРВ, которые соответствуют сигнальному проводу и заземлению.
- Установить измеритель на непрерывность или низкую настройку на шкале Ом.
- Подключить один измерительный зонд к сигналу, а другой — к заземлению на электрическом разъёме ДМРВ. Полярность не имеет значения.
- Показатель должен равняться 0 Ом или быть близок к этому значению. Если прибор изображает бесконечное сопротивление, скорее всего, элемент ДМРВ неисправный.
- Визуально осмотреть датчик.
Датчики типа «горячая проводка» имеют самоочищающуюся электрическую цепь, которая нагревает чувствительный элемент до 1 тысячи градусов, когда выключается двигатель. Эта часть схемы часто выходит из строя, ДМРВ покрывается грязью и не считывает поступающий воздух. В этом случае можно попробовать очистить чувствительный элемент с помощью специального спрея. При этом нужно соблюдать технику безопасности. Нельзя прикасаться к чувствительному элементу и очищать его тряпкой или специальными средствами, не предназначенными для ДМРВ или электрических контактов.
Виды неисправности топливного цикла
Виды сигналов о проблемной работе ДМРВ указаны в технической документации завода-производителя авто
Автолюбитель должен обращать внимание на поступающие аварийные коды. Они будут появляться, если:
- происходит уменьшение мощности двигателя;
- двигатель вибрирует (плохой холостой ход);
- двигатель глохнет при разгоне;
- наблюдаются более частые остановки на АЗС;
- происходят хлопки двигателя на холостом ходу;
- фиксируются диагностические коды неисправностей, указывающие на датчик ДМРВ;
- наблюдаются другие проблемы с управляемостью авто.
На некоторых моделях автомобилей ДМРВ также информирует компьютер о температуре воздуха и нагрузке двигателя для управления функциями автоматической передачи. Сложно диагностировать неисправность по симптомам.
Как почистить датчик массового расхода воздуха
Выполняем процедуру.
- Снять ДМРВ: вначале отключить электрическую колодку разъема, затем отверткой разжимаем кольцо, откручиваем болты и аккуратно достаем корпус с патрубком.
- Затем снимаем ДМРВ с патрубка, чтобы можно было качественно почистить сенсор. Чтобы снять прибор, возьмите комплект ключей «звездочкой». Открутив саморезы, достаем корпус и осматриваем. Он обычно покрыт масляным налетом. Устройство представляет собой очень нежную конструкцию, внутри находится 2-3 тоненьких проволочки, которые крепятся специальной смолой. Их нужно аккуратно почистить, не прикасаясь к ним, чтобы не повредить этот высокочувствительный элемент.
Почистить можно несколько раз, чтобы полностью очистить сенсор от загрязнений. Чем чистить датчик массового расхода воздуха?

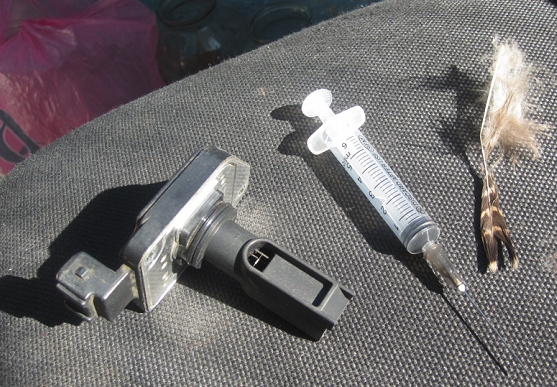

В домашних условиях можно сделать промывку ДМРВ спиртом. Лучше всего использовать как средство для чистки ДМРВ медицинский спирт 95 %, но не самогон. Датчик нужно поместить над мисочкой или глубокой тарелкой, набрать в шприц спирт и аккуратно почистить элемент над тарелочкой. Чтобы уменьшить расход спирта, его повторно набирают в шприц из емкости и снова промывают все доступные места, не прикасаясь к ним руками или шприцом.
Можно выполнить дополнительную чистку уголков датчика массового расхода воздуха (ДМРВ) протерев ватными или тканевыми отрезками со спиртом.
Промывка спиртом может продолжаться до 1 часа, затем нужно дать ему тщательно просохнуть не менее пары часов. После того, как почистили датчик ДМРВ, можно легонько продуть воздухом, используя вентилятор, или сжатым воздухом. Обязательно нужно следить, чтобы не было высокого давления воздушного потока, так как можно повредить проводки или пленку.
Кроме сенсора, рекомендуется почистить сетку патрубка и его внутреннюю поверхность, в случае необходимости патрубок ДМРВ от мусора, пыли, сажи.
После того как почистили ДМРВ нужно провести сборку в обратном порядке. Обязательно контролируйте за тем, чтобы правильно установить датчик в автомобиль. До установки датчика лучше машину не заводить и не вставлять ключ зажигания.
Закрутить все болты, присоединить провод, проверить правильность установки. Минут через пять можно попробовать запустить двигатель.
При установке ДМРВ необходимо следить, чтобы правильно было установлено уплотнительное кольцо, потому что через щель при неплотно прилегающем кольце будет засасываться пыль, вследствие чего датчик выходит из строя.

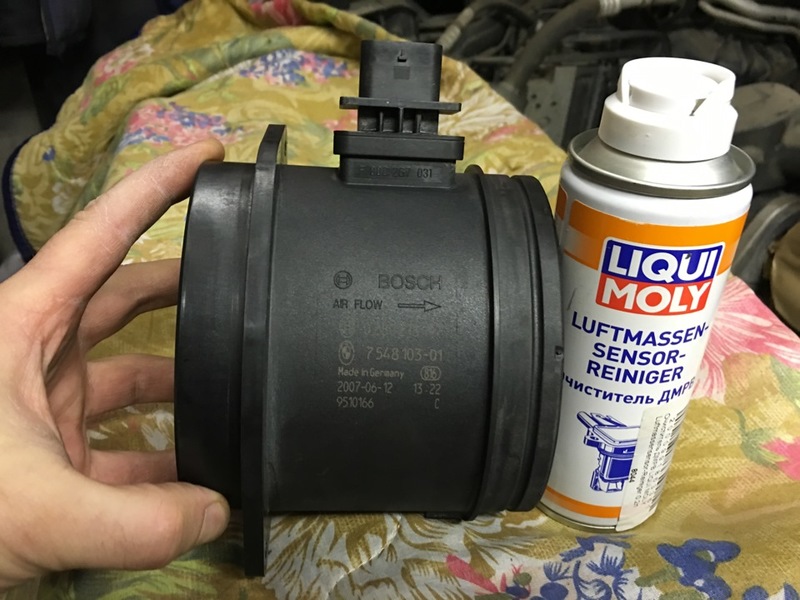

Для промывки ДМРВ выпускаются специальные средства, безопасные в применении. Можно использовать очиститель датчика массового расхода воздуха LIQUI MOLY. Этот препарат подходит и для двигателей, потребляющих бензин, и для дизелей. Его использование позволит избежать проблем, возникающих при нарушениях в работе датчика. Средство производится в аэрозольном виде, что позволяет быстро почистить сенсор, хорошо растворяет все загрязнения ДМРВ: масло, пыль, нагар. Не оставляет следов, не образует масляной пленки, не требует смывания. Испаряется самостоятельно, не требует сушки, безопасен для любых сенсоров.
Как правильно почистить датчик массового расхода воздуха можно посмотреть на следующем видео:
- Ремонт топливного насоса высокого давления самостоятельно
- Снятие переднего крыла на Приоре
- Как отремонтировать боковой порез шины
- Схема подключения центрального замка
Регламентные работы по очистке
Чистку датчика расхода воздуха проводят через каждые шесть месяцев или при замене масла. Специалисты также рекомендуют очищать прибор, когда меняются воздушные фильтры. Смена датчика в сервисных центрах обходится 300 долларов США, но если регулярно очищать его, можно избежать ремонта автомобиля. Для этой цели рекомендуется использовать специальные средства. Очиститель ДМРВ стоит около 7 долларов. Самый дешёвый вариант — взять ДМРВ и поместить его в полиэтиленовый пакет, заполненный спиртом или специальной очищающей жидкостью. Необходимые инструменты для процесса:
- отвёртка 4-в-1;
- цифровая камера;
- инструмент Torx;
- очиститель ДМРВ.
После обработки чистящим средством или спиртом нужно дать прибору высохнуть в течение 20 минут. В автомобиль можно устанавливать только полностью сухой ДМРВ. Алгоритм действий при чистке прибора:
Перед тем как отправиться в магазин за материалами и запчастями, нужно снять воздушный канал, чтобы увидеть, как крепится датчик. Если он держится на винтах Torx, тогда понадобится приобрести инструмент Torx и банку очистителя. Не рекомендуется применять другие чистящие средства, они могут повредить ДМРВ. Нельзя использовать очиститель с работающим двигателем и с ключом в рабочем положении. Это приведёт к серьёзному повреждению датчика.
При выключенном и охлаждающем двигателе отсоединить ДМРВ.
Найти датчик между коробкой воздушного фильтра и корпусом дроссельной заслонки
Перед тем как удалить датчик, следует применить цифровую камеру для записи настроек и соединений.
Осторожно снять датчик с воздуховода и отключить электрический разъем.
Затем снять воздухозаборную трубу и ДМРВ.
Большинство датчиков соединено с хомутами для шлангов, поэтому нужно ослабить зажим и снять коробку прибора.
Поместить ДМРВ на сухое полотенце.
Распылить очиститель на внутреннюю часть корпуса и рабочий элемент 10—15 раз. При этом нужно соблюдать осторожность и не касаться проводов, поскольку они довольно тонкие.
Распылить средство на всю поверхность ДМРВ, включая разъёмы и клеммы.
Установить датчик в автомобиль и подождать несколько минут до запуска двигателя, пока химикаты не испарятся.

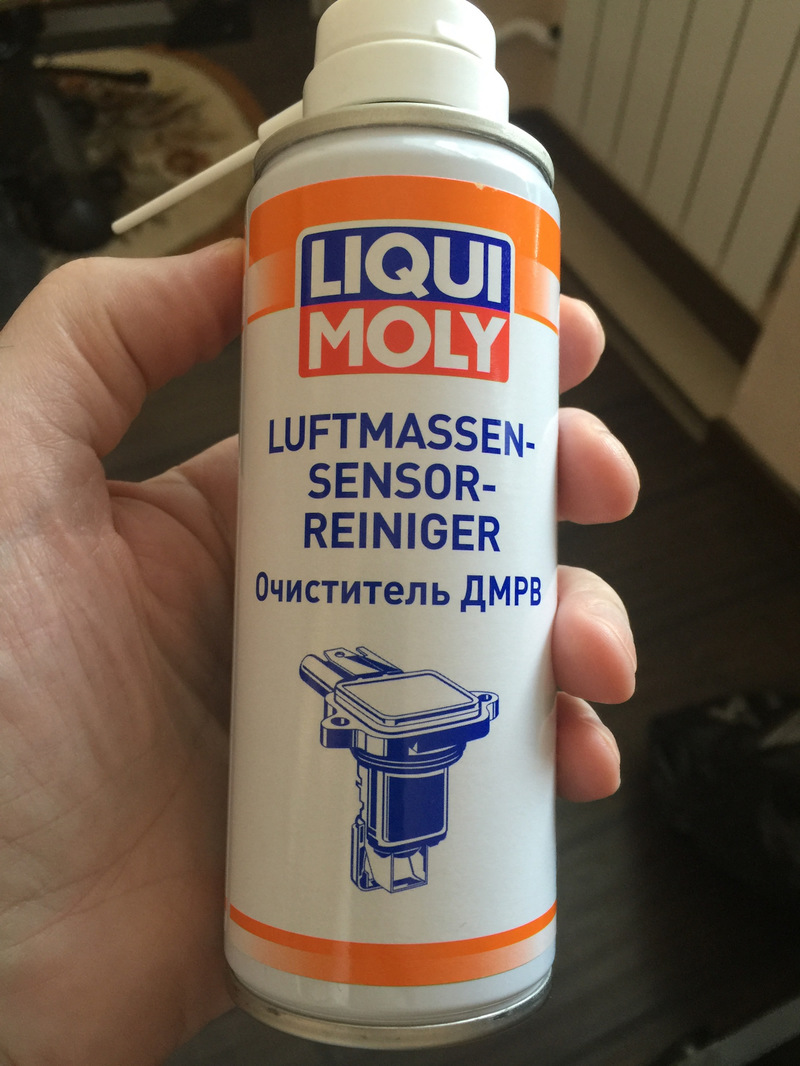

Промывочное средство Liqui Moly
Liqui Moly — это специальный активный растворитель для очистки датчика воздушного потока для всех марок двигателя. Очиститель удаляет загрязняющие вещества на горячем проводе или в пластине ДМРВ. Подходит для использования в бензиновых и дизельных двигателях. Порядок очистки прост: нужно отсоединить электрическое подключение датчика расхода воздуха и снять его, распылив раствор на все грязные участки.

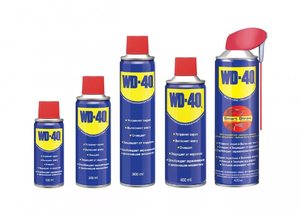

Многофункциональный продукт WD-40
WD-40 используют, чтобы промыть датчик и металлические поверхности авто от ржавчины и грязи. Очиститель проникает в закипевшие отложения, вытесняет влагу и смазывает практически все. WD-40 также отлично подходит для очистки смазки, грязи и других меток с большинства поверхностей. Он является легендарным многоцелевым продуктом для общего или точечного применения.
WD- 40 очищает и защищает инструменты и механическое оборудование авто от ржавчины и коррозии, очищает жир, грязь, смолу, резину, царапины, отложения воды и т. д. Он способен глубоко проникать в отложения, разрыхлять ржавые детали, такие как гайки, болты, клапаны, замки и т. д. WD- 40 связывает и вытесняет влагу из двигателей, свечей зажигания, электроинструментов и топливной системы авто.
Очиститель топливного инжектора GDI
Get Clean — комплексная очищающая жидкость для двигателя и воздушных датчиков. Продукт имеет идеальную формулу, которая восстанавливает производительность, увеличивает мощность и крутящий момент, нормализует холостой ход и снижает выбросы, повышая производительность двигателя. Использование этого средства помогает быстро и легко удалить даже самые твёрдые отложения на датчике.
Если очистка ДМРВ с помощью очищающего раствора не решает проблему, тогда:
- Возможен сбой самоочищающейся цепи.
- Утечка воздуха вокруг очищающего узла обходит воздушный фильтр.
- Фильтр низкого качества пропускает материал и прилипает к чувствительному элементу.
- Утечка воздуха вокруг корпуса воздушного фильтра, возникающая из-за трещины, неправильно установленной крышки или свободных зажимов, вводит нефильтрованный воздух и загрязняет чувствительный элемент.
Эффективность оборудования после помывки гарантирована на 10 тыс. км. Отсутствие отложений на датчике означает оптимальную работу топливной системы, что равносильно усовершенствованию характеристик двигателя, быстрой реакции дроссельной заслонки, плавному пуску и экономии топлива.
https://youtube.com/watch?v=fKbvp5JQZ7M
Принцип работы датчика
Большинство современных двигателей имеет датчик, расположенный в воздухозаборнике. Это устройство измеряет, сколько воздуха поступает в двигатель, чтобы компьютер определил объем топлива для впрыска. В то же время ДМРВ непосредственно не контролирует фактический расход воздуха, а определяет только плотность, изменяющуюся с температурой, давлением и скоростью циркуляции. Информация отправляется на бортовой компьютер и используется для подачи расчётного количества топлива и эффективной работы двигателя.
Существует два типа ДМРВ, используемых в современных транспортных средствах. Первый (аналоговый) базируется на измерении выходного переменного напряжения, а второй (цифровой) — на частоте. Оба измеряются цифровым вольтметром, который способен определить частоту.
Снижение сопротивления увеличивает проходящий ток. Он подаёт сигнал на компьютер и интерпретируется, как поток воздуха, при этом учитываются фактическая температура и влажность. Последняя влияет на плотность воздуха, поскольку влажный менее плотный, чем сухой. Температура также влияет на плотность — холодный воздух более плотный, чем тёплый.
Многие системы используют датчик для компенсации этого фактора, так как одинаковое количество воздуха поступает в двигатель при разных температурах. Существуют ДМРВ, использующие внутренний «холодный» провод для передачи информации о температуре окружающей среды на компьютер.
Другие используют температуру всасываемого воздуха в коллекторе или впускном трубопроводе. Этот тип почти всегда имеет отрицательный температурный коэффициент (ntc), то есть сопротивление повышается, когда температура воздуха снижается. Этот термистор работает, как датчик температуры охлаждающей жидкости, и имеет эквивалентное сопротивление значениям в программном обеспечении авто.
Датчик посылает на бортовой компьютер переменное напряжение или частоту изменения, когда автомобиль работает в любом режиме. Холостые обороты будут посылать низкое напряжение или частоту, а высокооборотный двигатель — высоковольтную или высокочастотную частоту по определённому проводу. Если сигнал отсутствует, компьютер установит код, передаст его на панель, что должно учитываться при устранении сбоев.
