Кпп вариатор: что это такое

Устройство и принцип работы вариаторной КПП

Если говорить научным языком, то этот агрегат обеспечивает плавное изменение передаточного числа в конкретном диапазоне. CVT — это общепринятая аббревиатура вариаторной коробки. На самом деле вариаторов в природе множество, но в транспортных средствах используются только два вида: тороидный и клиноременный CVT.
Последний является самым распространенным. Впервые он был установлен на машину в далеком 1959 году. Спустя 25 лет им стали оборудоваться итальянские и американские авто, в частности — «Fiat» и «Ford», но уже сегодня он используется десятками производителей авто. На сегодняшний день собственные названия уже получили вариаторы от немецких, японских и американских производителей.
Вариаторная коробка передач

Устройство

Что касается устройства, то CVT состоит из следующих компонентов:

• устройство, предназначенное для передачи крутящего момента и обеспечивающее разделение КПП от мотора транспортного средства (нейтральная передача КПП);
• непосредственно CVT;
• устройство, предназначенное для обеспечения движения транспортного средства задним ходом (задняя передача);
• механизм управления.

Чтобы обеспечить крутящий момент и включение нейтральной передачи (разделение КПП от мотора), в CVT могут использоваться следующие устройства:

• центральное автоматическое соединение (модель CVT — «Trancmatic»);
• электромагнитное соединение с электронным управлением (CVT «Hyper»);
• гидротрансформатор (CVT моделей «Autotronic», «Xtronic», «Ekotronic» и т. д.);

Сцепление двигателя авто с гидротрансформатором является самым популярным. В основном это из-за практичности, такие системы обеспечивают долговечность функционирования КПП.
Изначально такие CVT оснащались резиновым ремнем, но он был достаточно недолговечным: срок его эксплуатации не превышал 50 тысяч км пробега. Также его недостатком была слишком малая гибкость, что затрудняло диапазон регулирования.

На сегодняшний день практически все коробки передач CVT оборудованы гибким металлическим ремнем (цепью), который состоит из 10-12 тонких полосок стали, связанных между собой.

Использование таких ремней в конструкции вариатора оправдано — они имеют высокую прочность, долгий срок эксплуатации, а также минимальный уровень шума.

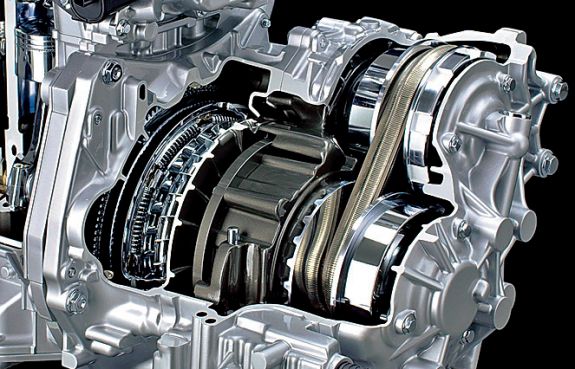

Вариаторная КПП в разрезе

Принцип работы

Принцип работы агрегата рассмотрим на самом распространенном виде — клиноременном. В силу своей конструкции такая коробка передач не в состоянии обеспечить движение задним ходом.
Чтобы осуществить реверс, в такой КПП используются дополнительные устройства. Для обеспечения движения «задом» в CVT используются планетарные редукторы, принцип функционирования которых подобен коробке «автомат».
 Само управление агрегатом осуществляется при помощи рычага селектора.
Сам принцип работы такого агрегата заключается в согласованном изменении диаметров ведущего и ведомого шкивов. Они меняются при помощи специального привода в зависимости от режимов работы мотора. Когда транспортное средство начинает свое движение, ведущий шкив КПП имеет самый маленький диаметр, а ведомый диск — самый большой.
Когда авто разгоняется, то есть повышается количество оборотов мотора, диаметр первого увеличивается, а второго, соответственно, уменьшается, в результате чего уменьшается и передаточное число.

Если авто продолжает разгоняться, агрегат продолжает поддерживать оптимальные обороты, благодаря чему обеспечивается максимальная мощность и лучшая динамика вашей машины.

Принцип действия вариатора
Чтобы агрегат не подвел вас во время движения, нужно:

• следить за уровнем масла в коробке и вовремя менять его;
• во время зимних холодов коробку нельзя нагружать в начале движения, при буксировке авто и во время езды по бездорожью;
• все разъемы агрегата и проводку необходимо время от времени проверять на разрывы;
• нужно следить за работой всех датчиков — иногда сигнал о неисправности виден на панели приборов;
• в том случае, если неполадки возникли во время езды, необходимо осмотреть двигатель, свечи зажигания, систему питания мотора и электрическую часть;

Ремонт таких авто лучше доверять специалистам, если вы не имеете необходимых для этого знаний и опыта.

Отзывы владельцев

Предлагаем вам ознакомиться с отзывами автовладельцев, чьи транспортные средства оснащены CVT.

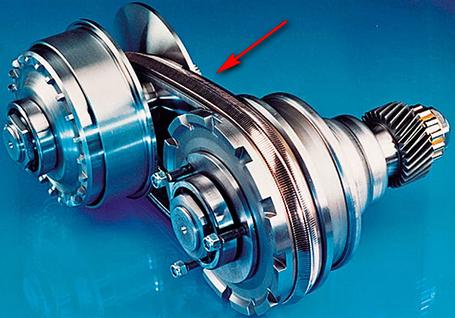

Шкивы вариатора в разрезе

Положительные
Отрицательные

Зимой пока еще на своем CVT не катался, но ездил летом по очень скользкой дороге (по грязи фактически). Кстати, машина — Honda Fit. Так вышло, что передними колесами оказался в грязевой куче, думал сейчас толкать придется. Нет, проблем с тем чтобы тронуться, да еще и плавно — нет никаких, колеса просто не проскальзывают (опять же, не буду говорить, что также авто поведет себя по гололеду). Если включить режим скорости «S», авто действительно хорошо тормозит двигателем, в режиме «D» торможение более плавное, докатывает до светофора. Если говорить о расходе по сравнению с «автоматом» с таким же объемом двигателя (1,3 литра), то экономичнее вариатора — только велосипед. А вообще, мне кажется, что со временем CVT становится все больше, а ступенчатых автоматов — меньше, поэтому первые со временем вытеснят последних.
В автомобилях с такими коробками передач есть одна особенность — в режиме «Drive» (D) при долгой езде без резких ускорений или торможения, авто все время идет на передаточном отношении CVT. Так вот, эта особенность может привести к следующему: если вам захочется резко разогнаться и вы нажмете педаль в пол, на некоторое время возникнет «затуп» (где-то на одну секунду). Это электроника поднимает обороты мотора до необходимых для разгона.

Купил себе «Mitsubishi» на вариаторе, решил тоже написать отзыв. Хочу сказать, что при езде зимой проблем не возникает никаких — машина тянет нормально, связь с колесами более, чем отличная. Поэтому все превосходно контролируется газом и рулем. Вообще, не вижу смысла в «механике», особенно если покупаешь новый автомобиль из салона, разве жалко добавить пару тысяч гривен? Мне кажется, такие люди либо «непробиваемые» консерваторы, либо они себя считают звездами «Форсажа».
Всю прошлую зиму ездил на Honda Logo, с CVT. Буксовал только в том случае, если пытаешься газануть на светофоре и жмешь педаль в пол. Не могу утверждать, что также будет на обычной АКПП, поэтому не знаю, из-за вариатора такое происходит или нет. Автомобиль в целом очень чувствителен к нажатию на газ, а я из-за этого думал — не «убил» ли я свой CVT? Приловчился жать плавнее на педаль газа, и машина ведет себя на дороге, как надо.

Лично я круче коробки на моей памяти не встречал (за рулем 20 с лишним лет), машина Subaru. Хочу сказать одно — на CVT может быть только небольшая заминка на старте, пока гидротрансформатор, работающий вместо сцепления, доступные 2,5 тысячи оборотов в минуту крутящего момента! Потом — бесконечный напор турбонагнетателя, что обеспечивает езду без унылых «зависаний» на оборотах. Что касается самих настроек системы, то они меня тоже не огорчают. Особенно, выбрав режим «Sport» (S) на рулем, коробка будет дольше держать пониженную скорость, что обеспечивает беспрерывную работу двигателя (так сказать, не дает «скатиться» ему с максимального крутящего момента).
Если спорить о гидротрансформаторной АКПП и CVT, то тут и думать нечего — CVT на порядок лучше. Хотя бы тем, что мгновенно отзывается во время движения. Именно во время движения, когда нужно резко ускориться. Единственное, что мне не нравится на старых вариаторах — это слабый разгон с места.

Тоже решил оставить отзыв. Долго думал что взять — Toyota Raf 4 или Honda CRV. На последней, к сожалению, покататься не удалось, а на Raf 4 ездил на самой «заряженной» модели с автоматической КПП и «движком» 2,5. Мне машинка понравилась, резко и быстро разгоняется, полный привод. Но денег у меня хватало только на Raf 2,0 с CVT. Долго переживал по этому поводу, думал мотор сильно слабый, протестировать никак не получится — в городском автосалоне не было таких авто для тест-драйва. В общем, прикинул так — на Honda дизайн намного слабее, клиренс похуже, что касается функционала — то он примерно одинаковый. Решил взять Raf 2,0 с вариатором на свой страх и риск. Катаюсь две недели, не могу нарадоваться. Мощность в авто отличная, можно включить режим спортивной езды или экономии, сидения удобные, все остальное тоже — супер. Что хочу сказать о CVT — это потрясная штука! Двигателя практически неслышно, по трассе идет — огонь! Всем советую!

Я скажу так — если езда на автомобиле с АКПП в принципе нравится, то как вам может не понравиться «субаровский» вариатор? Лично я «надергался» вдоволь и на «автоматах», и на «механике», поэтому такая коробка передач, как на Subaru мне просто в кайф. И неважно где ездить — по пробкам или по трассе. По пробкам коробка и сама небыстро разгоняет авто, а при низких оборотах на высокой скорости двигатель практически неслышно, соответственно — и экономия топлива налицо, ну и, разумеется, комфорт!

Взял недавно Ниссан Премьеру на аукционе с оборудованной вариаторной коробкой. Разгон у нее довольно плавный, когда едешь на спуске — превосходно тормозит двигателем. Плюс ко всему — на CVT есть режим КПП в 6 передач, так что едешь спокойно — езжай себе, пожалуйста, хочешь драйва — включай режим «автомат» и гоняй себе на здоровье.

Как вы видите, отзывы о вариаторных коробках передач самые разные, все зависит исключительно от предпочтений водителя и манеры его езды. Хотя CVT не так распространены на отечественных дорогах, они приобретают все большую популярность среди автолюбителей.

Видео от Dr. Tube «Вариатор или бесступенчатая трансмиссия?»

В этом видео рассмотрен принцип работы коробок передач «CVT», их преимущества перед бесступенчатой трансмиссией. А также различия между этими системами и, соответственно, вопрос пользы этих КПП для водителей.
Вам пригодился этот материал? Может быть, вы являетесь владельцем автомобиля с вариаторной коробкой передач? Поделитесь своими знаниями с нашими читателями!

Как устроен вариатор — ДРАЙВ

Вариатор — особый подвид автоматических коробок передач. Придуманный много лет назад, распространение он получил только сейчас.

Листая автомобильные каталоги, многие встречали такую фразу: «На автомобиль устанавливается бесступенчатый вариатор». Или могли увидеть это словосочетание в таблице технических характеристик.
Что такое механическая коробка передач, знают все (кроме, разве что, американцев), к «автомату» тоже давно все привыкли (особенно американцы). А вот вариатор — зверь малоизвестный.
А ведь он далеко не новинка.

Вы удивитесь, но принадлежит это изобретение не Хонде и даже не Мерседесу. Патент на вариатор был выдан в конце XIX века! Более того, первый вариатор придуман и вовсе в 1490 году. Его автором оказался добродушный бородач Леонардо да Винчи.
Первый работоспособный автомобиль с этим типом трансмиссии, правда, появился не в эпоху Возрождения, а попозже — лет через пятьсот, в 1950-х годах. Вариатор ставился серийно на автомобили DAF (в то время под этой маркой выпускались не только грузовики, но и легковушки). Потом нечто похожее начали делать и на Volvo, но по-настоящему широкое распространение вариаторы получили лишь сейчас.
По сути, вариатор (наиболее распространённое англоязычное обозначение — CVT — continuously variable transmission) — это, простите за тавтологию, вариация на тему автоматической коробки передач.

И автомобиль, оборудованный им, на первый взгляд, ничем не выдаёт себя — педалей всего две и рычаг переключения режимов трансмиссии — P, R, N, D — такой же, как и у машины с традиционной АКПП. Всё привычно. Но работает вариатор совершенно по-другому. В нём нет фиксированных первой, второй, десятой передач.

Попробуйте представить себе, сколько звёзд в нашей Вселенной или сколько песчинок на всех пляжах Земли вместе взятых — у вариатора передач всё равно намного больше. И «переключение» между ними происходит плавно и незаметно.
Поэтому-то здесь нет толчков при трогании и «переключении». И не зря мы написали это слово в кавычках: переключений как таковых тут и нет. Вариатор непрерывно и плавно изменяет передаточное число по мере разгона или замедления автомобиля.
Вариаторы бывают нескольких типов: клиноремённые со шкивами переменного диаметра, цепные, тороидальные… Первый тип — самый распространённый. Посмотрим, как он устроен.
Клиноремённый вариатор MINI.

Вот наглядный пример: возьмём два карандаша (цилиндра), лежащих параллельно на некотором расстоянии друг от друга. Стягиваем их резинкой и начинаем крутить один из них. Тут же начинает крутиться и второй — с той же скоростью. Но если карандаши будут разного диаметра, начинается совсем другая история — пока один из них, что побольше, сделает один оборот, второй, скажем, два.

Вариатор устроен похоже, только диаметр «карандашей» у него постоянно меняется. У него два шкива, каждый из которых сделан в виде пары конусов, обращённых острыми концами друг к другу. А между шкивами зажат клиновый ремень.
Изменяя радиус огибания ремнём ведущего и ведомого шкива, можно плавно менять передаточное отношение.
Теперь, если каждая из пар конусов может двигаться друг к другу и обратно, мы получим шкивы с переменным рабочим диаметром. Ведь при раздвижении конусов ремень, соприкасающийся с ними своими рёбрами, будет как бы проваливаться к центру шкива и обегать его по малому радиусу. А при сближении конусов — по большому радиусу.

Осталось только снабдить оба шкива системой (как правило, это гидравлика, но может быть и какой-то иной сервопривод), которая будет строго синхронно сдвигать половинки первого шкива и раздвигать половинки второго. И если один шкив находится на ведущем валу (который идёт от двигателя), а второй — на ведомом (который ведёт к колёсам), то можно организовать изменение передаточного отношения в весьма широких пределах.

Остаётся ещё добавить узел, отвечающий за изменение направления вращения выходного вала (для заднего хода), а это может быть, скажем, обычная планетарная передача. И вот готова коробка-вариатор.
Кстати, интересный вопрос — какой тут используется ремень? Разумеется, простой ремень из резины и ткани, наподобие тех, что вращают генераторы и прочее навесное оборудование, здесь не прожил бы и тысячи километров. Ремни в клиноремённых вариаторах имеют сложное устройство.
Ремень в вариаторах, как видно, никакой вовсе не ремень, а наборная металлическая лента.

Это может быть стальная лента с неким покрытием или набор стальных тросов (лент) сложного сечения, на которые нанизано огромное число тонких поперечных стальных пластинок трапецевидной формы, края которых и контактируют со шкивами.

Кстати, именно таким образом удалось создать толкающий ремень, передающий мощность не только той его половиной, которая бежит от ведомого к ведущему шкиву, но и противоположной.
Обычный ремень при попытке передать сжимающее усилие просто сложился бы, а наборный стальной — обретает жёсткость.
А ещё в качестве клинового ремня может выступать широкая пластинчатая стальная цепь, соприкасающаяся с конусами своими краями. Именно такой «ремень» работает в вариаторах машин Audi.
Вот такая цепь используется в вариаторах фирмы Audi.

Интересно, что для смазки цепи применяется особая жидкость, которая меняет своё фазовое состояние под сильным давлением, возникающим в месте контакта со шкивом. Благодаря этому цепь может передавать значительное усилие, практически не проскальзывая, несмотря на очень маленькую площадь контакта.

Как именно вариатор будет менять передаточное число при разгоне, зависит от выбранной программы управления.
Если при разгоне на обычном автомобиле мы на каждой передаче раскручиваем двигатель, затем переходим на следующую передачу и так далее, то при наборе скорости автомобиля с вариатором мотор остаётся на одних и тех же оборотах (скажем, на оборотах, соответствующих максимальному крутящему моменту), зато плавно меняется передаточное отношение.

Это создаёт несколько странные ощущения. Жмём газ в пол, мотор выходит на большие обороты, да так и остаётся на них в течение всего разгона, воя как пылесос. Зато темп разгона — высокий, да и на переключения между ступенями время не тратится.
Впрочем, в некоторых случаях вариатор настраивают так, чтобы разгон с ним больше напоминал увеличение скорости с обычной коробкой передач, с постепенным ростом оборотов мотора.
Разумеется, при попытке заехать на холм и при замедлении авто, несмотря на нажатие педали газа, умный вариатор не оставит «включённой» высокую передачу. Шкивы для уверенного штурма высоты быстро передвинутся обратно — чтобы увеличить крутящий момент на выходе из коробки.

А ещё на некоторых машинах можно выбрать режим с несколькими «виртуальными» передачами (с 6 или даже 8), задаваемыми электроникой. Передачами, между которыми вариатор будет резко перескакивать, словно классическая коробка «автомат». Ещё в этом случае можно переключать «передачи» по собственному желанию. Как на «автомате» с ручным секвентальным (последовательным) режимом.

Таким образом, у вариатора масса достоинств. Но есть и недостатки. Например, сравнительно небольшая, по современным меркам, «перевариваемая» мощность двигателя. Не зря такие коробки начали своё шествие по миру на машинах малого класса. Да и сейчас мощные автомобили — все сплошь и рядом укомплектованы либо «механикой», либо классическими «автоматами», либо роботизированными коробками.
Правда, прогресс идёт. И тут нельзя не вспомнить рекордсменов. Скажем, на Audi A4 2.0 TFSI клиноремённый вариатор Multitronic (с цепью) без проблем справляется с потоком в 200 «лошадей».
Вариатор Audi может передавать на колёса мощность свыше двухсот лошадиных сил.
Можно возразить, что класс D — это ещё не всё. Для автомобилей представительского и бизнес-класса, и тем более для крупного внедорожника — 200 сил уже не назовёшь такой уж большой величиной.

Но достижения самых современных вариаторов на этом не исчерпываются. Так, на кроссовер Nissan Murano с 3,5-литровым V6 мощностью 234 лошадиные силы ставят клиноремённый вариатор X-Tronic.

Это одна из самых крупных и тяжёлых моделей, оснащённых вариатором. А что будет завтра?
Второй недостаток вариаторов — сравнительно дорогое обслуживание и ремонт, специальная, а значит, недешёвая, трансмиссионная жидкость.
Ремённые вариаторы могут через каждые 100—150 тысяч километров пробега требовать замены ремня.

Масло при этом стоит несколько дороже, чем для «автомата», но зато менять его можно чуть реже — ориентировочно через 40—50 тысяч километров для разных моделей автомобилей.

И всё же вариаторы получают всё большее и большее распространение на машинах самых разных классов, к тому же и стоят они, обычно, дешевле хороших «автоматов» классического типа.
Поскольку вариаторы располагают бесконечным числом передач, они позволяют двигателю работать на наиболее выгодных режимах — нужна ли нам (на светофорных гонках) максимальная мощность, или, напротив, плавность и наименьший расход топлива (при спокойной езде). Потому модели с вариаторами отличает, при прочих равных, высокая экономичность, сочетающаяся с не менее приличной динамикой.
Кстати, в последнее время наметилась тенденция к росту числа передач у классических «автоматов». В последних моделях встречается уже 8 передач (на легковой, заметим, машине).
И делается это именно для сочетания высокой динамики и экономичности.

Скоро увидим автоматы с десятью ступенями или даже с двенадцатью? А вот вариаторы уже находятся там, куда обычные автоматы с их переключаемыми планетарными рядами никогда не придут. Ведь число передач у вариатора бесконечно.

Что такое вариатор на машине: его конструкция, принцип работы и срок службы | Автомобильный журнал pol-z.ru

Вариатор в автомобиле и с чем его едят
Коробка вариатор представляет собой бесступенчатый механический агрегат, предназначение которого заключается в передаче усилия мотора к колесам. Некоторые автолюбители считают, что вариаторы – это те же автоматические трансмиссии, но это в корне не так. В этой статье мы постараемся разобраться в данном вопросе.
Вариаторная коробка передач – это в первую очередь бесступенчатая трансмиссия, то есть функционирующая с главным отличие – без ступеней.
Благодаря этому отличию бесступенчатый вариатор позволяет наиболее эффективно и действенно использовать мощность мотора.

Благодаря этому значительно увеличиваются динамические характеристики транспортного средства, а расход топлива, в свою очередь, уменьшается. Что касается срока службы КПП, то такая эксплуатация позволяет его увеличить.

Конструкция
Схема конструкции вариатора
Как устроен вариатор – этот вопрос интересен многим автолюбителям. Устройство этого типа КПП следующее:

• сам агрегат – вариатор;
• устройство, обеспечивающее оптимальную передачу крутящего момента и отделение коробки передач от двигателя автомобиля, в этот момент включается нейтральная скорость;
• устройство управления КПП;
• планетарные редукторы – устройство, необходимо для того, чтобы автомобиль мог двигаться задом.

В зависимости от конструкции, устройство этого типа КПП может быть дополнено другими элементами, предназначенными для активации нейтральной скорости и наиболее оптимального обеспечения крутящего показателя:

• в CVT Трансматик используется устройство центрального автоматического соединения;
• в КПП Хайер применяется механизм с электромагнитным соединением;
• в моделях Автотроник, Икс-Троник, Экотроник и многих других современных агрегатах используются гидротрансформаторы.

На сегодняшний день большинство автомобилей оборудуются вариаторами с гидротрансформаторами – такое сцепление двигателя является одним из наиболее востребованных среди потребителей. В первую очередь, это связано с практичностью, а также увеличенным сроком службы.
Когда появились первые CVT, они оборудовались резиновым ремешком, срок службы которого был минимальным и обычно не превышал 50 тысяч км. Кроме того, такие ремни были не достаточно гибкими, соответственно, это при необходимости затрудняло процесс регулировки. Со временем разработчики ликвидировали этот недостаток, оборудовав вариаторные КПП металлической цепью.
В результате срок службы агрегата в целом был увеличен благодаря практичности данных цепных ремешков.
Принцип работы CVT
Принцип работы CVT (вариатора)
Принцип работы вариатора опишем на примере наиболее распространенного вида – клиноременного.

Благодаря конструктивным особенностям трансмиссии КПП не позволяет полноценно обеспечить движение задним ходом – это достигается благодаря внедрению дополнительных устройств в коробку.

Чтобы машина могла двигаться задом, разработчики вынуждены добавлять в устройство КПП планетарные редукторы. Их принцип действия аналогичен автоматическим КПП – управление осуществляется благодаря рычагу переключения скоростей.

Что касается того, как работает вариатор, то принцип действия заключается в одновременном изменении размеров диаметра валов – ведомого и ведущего. Это достигается благодаря устройству специализированного привода, в зависимости от режима, в котором работает двигатель автомобиля.
К примеру, когда автомобиль двигается с места, у ведущего вала вариатора минимальный диаметр, а у ведомого – максимальный.
При наборе скорости автомобиля и увеличении оборотов двигателя диаметр ведущего вала увеличивается, а ведомого – уменьшается, соответственно, снижается и передаточный коэффициент.

Когда двигатель увеличивает мощность и автомобиль разгоняется, КПП будет поддерживать наиболее оптимальное число оборотов. Соответственно, вариатор обеспечивает оптимальную мощность и способствует улучшению динамических показателей автомобиля.

КПП-вариатор обеспечивает оптимальную мощность и способствует улучшению динамических показателей автомобиля
Срок службы
Вопрос срока службы вариаторных трансмиссий не менее актуален. Обычно это параметр определяется автомобильным производителем.
В среднем ресурс эксплуатации трансмиссии при условии нормальной работы двигателя составляет не менее двухсот тысяч километров.

На практике же отечественные любители могут проезжать и по 500 тысяч, и по 100, все зависит от конкретного производителя и состояния агрегата. Но в последнее время, чем новее автомобиль, тем большим сроком службы обладает вариатор.

Однако, ресурс эксплуатации может быть значительно снижен. Угробить и двигатель, и трансмиссию можно очень быстро, если вы практикуете езду с пробуксовкой.
Нна срок службы значительно виляет манера езды: к примеру, при регулярном и быстром переключении рычага коробки из режима D в R быстро изнашиваются внутренние компоненты, в частности ленты. Они будут растягиваться, а зазоры между пластинами значительно увеличатся.
В итоге автовладельцы, предпочитающие агрессивный стиль езды с элементами гонок, часто сталкиваются с разрушением внутренних элементов агрегата и, соответственно, засорением гидроблока.
Что нужно учесть для увеличения ресурса эксплуатации КПП?

Правильность эксплуатации вариатора

Для того чтобы трансмиссия прослужила долго, следует соблюдать определенные рекомендации по ее эксплуатации.

• Регулярно осуществляйте проверку уровня трансмиссионной смазки в системе, при необходимости вовремя меняйте ее или добавляйте до нужного уровня. Это позволит предотвратить выход из строя многих деталей.
• При минусовых температурах не перегружайте транспортное средство, особенно в начале езды. Если ездите по гололеду, постарайтесь исключить пробуксовку, это сильно убивает агрегат, ровно так же, как и постоянная эксплуатация транспортного средства в условиях бездорожья и сельской местности.
• При наличии каких-либо ошибок, о которых вам сообщает бортовой компьютер, осуществляйте диагностику состояния проводки на наличие замыканий или обрывов, это – «болезнь» многих вариаторов. Следите за приборной панелью, если появилась ошибка, проведите диагностику, в случае обнаружения проблем с каким-либо датчиком трансмиссии вышедший из строя регулятор нужно менять.
• При возникновении неполадок в ходе движения машину лучше сразу остановить и продиагностировать основные узлы, в частности работу двигателя, форсунок, системы питания.
• Ремонт трансмиссии, тем более такого сложного по своей конструкции агрегата, необходимо доверять профессионалам. Часто автолюбители, занимаясь самостоятельным ремонтом вариаторных коробок передач, только усугубляют ситуацию, в результате чего финансовые расходы на ремонт значительно увеличиваются.

Соблюдение этих простых рекомендаций будет способствовать увеличению срока службы трансмиссии, а также улучшению ее функциональности в целом.

Что такое Бесступенчатая коробка передач или Вариатор

В настоящее время увеличилась доля автомобилей, оборудованных вариатором или АКПП из-за комфортности при вождении. Надежность вариаторов повышается с каждой новой моделью, но требует тщательного обслуживания и определенной манеры вождения. CVT создан для плавного вождения в городских условиях и не ставится на мощные автомобили.

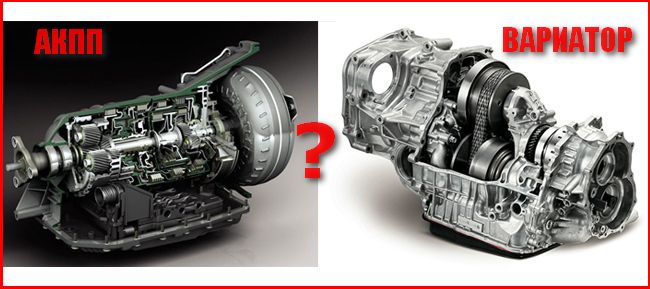

Отличие вариатора от автоматической КПП

Вариатор (CVT) многими людьми ошибочно относится к автоматическим КПП. Он является отдельной разновидностью трансмиссии.
Различия АКПП и вариатора:

Что такое автоматический и ручной режим вариатора

Движение на автомобиле, оборудованном вариатором, может осуществляться как в автоматическом режиме, так и с ручным выбором режимов. Выбор режима осуществляется селектором, различные положения обозначены надписями.

Режимы CVT:

Покупать ли автомобиль с такой трансмиссией

Вариатор очень требователен к режимам эксплуатации, обслуживанию, но обеспечивает комфортную езду и легкость управления машиной даже для новичка.
Плюсы автомобиля с вариатором:

• плавность разгона, отсутствие рывков;
• минимальное время разгона из-за отсутствия ступеней;
• плавная езда без скатываний с горок;
• автомобиль с вариатором не глохнет при движении в городском режиме (пробки, светофоры);
• легкость управления автомобилем с CVT из-за отсутствия педали сцепления, простоты выбора режима езды под необходимые условия;
• работа CVT практически бесшумна, даже при спортивном режиме или передвижении в трудных условиях;
• пониженный расход топлива по сравнению с другими видами трансмиссий;
• сниженный выброс в окружающую среду вредных веществ.

Минусы автомобиля, оборудованного вариатором:

• данный вид трансмиссии не предназначен для продолжительного движения на максимально возможной мощности и на больших оборотах двигателя;
• к обслуживанию такой трансмиссии необходимо относиться щепетильно, своевременно менять трансмиссионную жидкость и фильтры, причем сэкономить на них не получится – для работоспособности агрегата требуются высококачественные расходные материалы;
• буксировка транспорта, оборудованного CVT, разрешается только при запущенном двигателе, в иных случаях придется прибегнуть к эвакуатору или буксировании методом частичной погрузки ТС;
• резкие маневры, включая разгон и торможение, уменьшают срок службы трансмиссии;
• CVT устанавливается на автомобиле с мощностью менее 220 л.с.;
• ремонт вариатора значительно дороже чем АКПП, осуществляют данную процедуру только у официальных дилеров в связи с ее сложностью;
• приобретение подержанного автомобиля с такой коробкой чревато значительными расходами на ремонт, поэтому машину с таким типом трансмиссии желательно покупать новую или выбирать со специалистом, разбирающимся в таких КПП, после покупки б/у автомобиля необходимо сразу произвести обслуживание агрегата;
• агрегат функционирует при помощи электронного блока управления, поэтому неисправность любого датчика отрицательно сказывается на функционировании всей трансмиссии и может привести к поломке, особенно при неисправности датчика скорости.

Вариатор имеет значительные различия по сравнению с АКПП как в конструкции, так в эксплуатации и обслуживании. Транспортное средство, оборудованное такой коробкой, рекомендуется использовать при движении в городе без существенных разгонов и экстренных торможений.
CVT крайне требователен к качеству трансмиссионной жидкости. Замену расходников в вариаторе следует производить своевременно. Соблюдение определенных рекомендаций при управлении автомобилем с CVT значительно отодвинет срок возникновения неисправностей.

Вариаторная коробка передач. Вариатор CVT – устройство, принцип работы

_____________________________________________________________________________________________________________________

Что такое вариатор? Вариатор – это механический узел, предназначенный для передачи усилия двигателя бесступенчато к ведущим колесам. В некотором смысле его можно назвать автоматической коробкой передач, но с совершенно другим принципом передачи крутящего момента.
Классический вариатор – это два раздвижных шкива, соединённых клиновидным ремнем. Вариатор, применяемый в автомобилях, является более сложным устройством, потому что существует необходимость введения «задней скорости» и пониженных передач. В состав вариатора марки CVT (клиноременный вариатор) входят следующие устройства:

• Раздвижные шкивы – представляют собой две клиновидные «щеки» на одном валу. Приводятся в действие гидроцилиндром, который сжимает диски в зависимости от оборотов, или по управляющему сигналу от блока управления.
• Клиновидный ремень – изготовлен из двух металлических лент, на которые нанизываются металлические пластинки специальной формы. Элементы располагаются плотно друг к другу, верх пластинки выполнен в виде конуса, а в основании имеются пазы, куда вставляются металлические ленты (для клиноременных вариаторов).
• Гидротрансформатор – устройство преобразования и передачи крутящего момента, а также плавного начала движения. Более подробное описание в разделе АКПП.
• Дифференциал – устройство распределения крутящего момента на ведущие колеса.
• Планетарный механизм задней передачи – устройство, для обеспечения вращения вторичного вала в обратном порядке.
• Гидравлический насос – устройство, которое приводится в действие гидротрансформатором и предназначено для создания давления рабочей жидкости. Давлением приводятся в действие исполнительные устройства (гидроцилиндры).
• Блок управления – микропроцессорное устройство для управления исполнительными устройствами вариатора, в зависимости от сигналов, подаваемых с датчиков (местоположения коленвала, контроля расхода топлива, ABS, ESP и др.).

Существуют вариаторы не только с ременным приводом (вариатор CVT), но и цепным. В основном применяется в автомобилях Audi. Крутящий момент передается, так же как и в CVT, только диски сжимают цепь, которая имеет клиновидные оси звеньев. Цепь передает усилие тянущее, а не толкательное как ремень.
Следующий тип вариатора – торовый. В состав такого вариатора входят два клиновидных диска. Один диск является ведущим, второй – ведомым. Между дисками находится ролик, который может перемещаться в вертикальном направлении и вращаться горизонтально вокруг своей оси. Таким образом, ролик может соприкасаться с разными радиусами дисков.
При соединении ролика с малым радиусом ведущего диска и с большим ведомого, получается низшая передача. Если наоборот – высшая. Прямая передача – это момент соприкосновения ролика с одинаковыми радиусами дисков. Но такой вариант вариатора не получил большого распространения из-за дороговизны и применения специальных смазывающих материалов.

Мы же рассмотрим работу самого популярного у автопроизводителей клиноременного вариатора.

При увеличении оборотов двигателя приводится в действие гидротрансформатор, который передает крутящий момент на первичный вал. На первичном валу установлен ведущий шкив и при воздействии на него гидроцилиндра, «щеки» начинают сходиться, что приводит к увеличению трения между ними и клиновидным ремнем.
Далее под действием трения усилие передается на ведомый шкив, который соединен с вторичным валом. «Щеки» ведомого шкива в этот момент максимально сведены, то есть получается низшая передача. Далее при развитии оборотов происходит смена диаметров ведущего и ведомого шкивов.
Передаточное число увеличивается максимально.
Ведомый вал вращает дифференциал, к которому присоединены полуоси ведущих колес. Задняя передача обеспечивается подсоединением к ведомому валу планетарного механизма, который и обеспечивает реверсивное движение ведомого вала.

Обеспечивает управление диаметрами шкивом электронная система управления, она же включает, по средствам актуаторов заднюю и пониженную передачу. Как видим, при использовании вариатора нет резких рывков при переключении, обеспечивается более плавный ход и экономия топлива, так как электроника выбирает оптимальный режим оборотов двигателя и передаточное число шкивов. Но уже и не полихачишь!

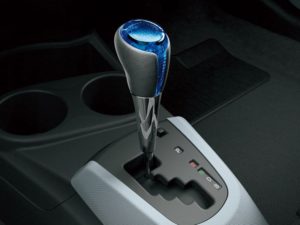

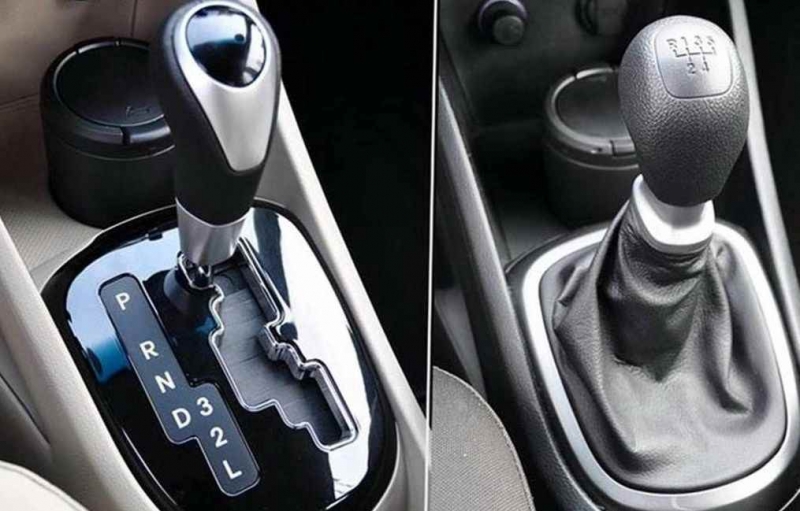

Но нарекания водителей, у которых появились автомобили с вариатором, были в отсутствии характерного урчания двигателя при смене передач как в механической коробке передач. Конструкторы нашли выход – применили псевдо-ступенчатое переключение передач, применив селектор выбора передач.
Так, при трогании с места водитель включает первую передачу движения вперед и нажимает на акселератор, затем после достижения определенных оборотов, двигая селектор, включает вторую передачу и т.д.
Достигается такое переключение программированием блока управления на фиксированные передаточные числа шкивов. Но возможен переход в полный автоматический режим, в этом случае электроника все выполнит сама.

Для включения пониженной передачи селектор переводится в определённое положение и блок управления не включает повышенные передачи, независимо от оборотов работы двигателя.
