Датчики, которые стоят на ваз 2114 инжектор 8 клапанов: их назначение и расположение

Датчики на ваз 2114 инжектор 8 клапанов: расположение и функции

Для эффективной работы инжекторного силового агрегата в системе автомобиля ВАЗ-2114 включено большое количество различных механизмов и автоматизированных устройств. Так и не скажешь, что «четырнадцатая» наполненная до отказа электроникой машина, но, если заглянуть под капот, то можно обнаружить всевозможные датчики ВАЗ-2114 8 клапанов инжектор.

Основное предназначение электроники — отслеживать состояние узлов и агрегатов автомобиля. Полученные данные передаются в главный «мозговой» центр автомобиля.

Благодаря такому подходу водителю больше не нужно долго и изнурительно искать причины отклонения от работы той или иной системы. Всю информацию предоставит ЭБУ.

Какие же датчики задействованы в работе ВАЗ-2114 и где они расположены?

Общая информация о датчиках ВАЗ-2114

Датчики внешне представляют собой небольшие механизмы. Однако их роль в работе всей системы автомобиля просто колоссальна.

Они сигнализируют об остатке топлива в бензобаке, сообщают водителю температуру ОЖ, определяют положение различных элементов двигателя в определенном режиме работы.

Чтобы хорошо знать свою машину и понимать, что могло выйти из строя в той или иной ситуации, необходимо знать весь перечень задействованных в системе механизмов.

Перечислим все датчики на ВАЗ-2114 инжектор 8 клапанов, являющиеся наиболее важными:

• Положения коленвала.
• ДПДЗ.
• Датчик положения распредвала.
• ДТОЖ.
• Скорости.
• Холостого хода.
• ДМРВ.
• Лямбда зонд.

Эти устройства в большинстве случаев расположены в подкапотном пространстве. Практически все они устанавливаются еще на заводе во время сборки автомобиля. Но некоторые датчики водитель сам может установить в любое подходящее для этого время. Важно также знать, как работает каждое из этих устройств, и, какую первоочередную задачу выполняет.

Датчик положения коленвала

Часто можно услышать, как водители с многолетним опытом называют этот механизм никак иначе как датчик синхронизации. Такое название пошло из принципа работы устройства. В задачах ДПКВ синхронизировать работу электронного блока и газораспределительного механизма.

Если ДПКВ сломается, то дальнейшая эксплуатация автомобиля станет невозможной. Без этого механизма система подачи топлива перестанет работать, ведь ЭБУ не будет получать информацию о том, когда необходимо давать команду на впрыск топлива в цилиндры. Место расположения ДПКВ – непосредственная близость с распредвалом.

ДПДЗ

За доставку топлива в системе автомобиля ВАЗ-2114 отвечает электроника. Без ДПДЗ блок управления не сможет определить оптимальное время для подачи бензина. Отклонения от корректной работы ДПДЗ приводят к увеличению количества потребляемого горючего. Именно от того, под каким углом расположена ДЗ, зависит работа многих других систем авто: охлаждения, подачи топлива.

При поломках ДПДЗ автомобиль начинает дергаться в определенном положении заслонки, также отмечается нестабильность работы двигателя. Все датчики ВАЗ-2114 8 клапанов в своей работе сопряжены, поэтому двум различным устройствам порой характерны одинаковые признаки неисправности. В случае проявления симптомов поломки необходимо комплексно подходить к проверке всех контролеров.

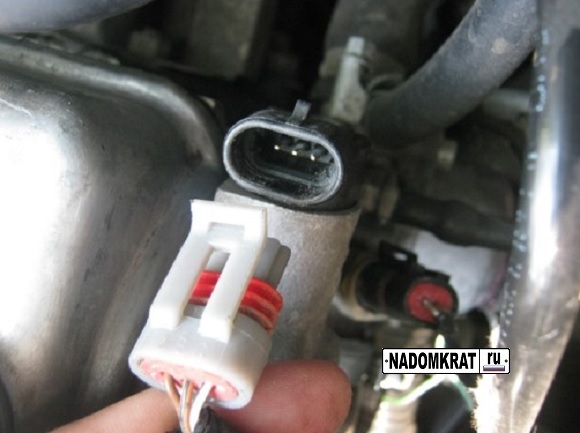

Датчик положения распределительного вала

Этот механизм расположен возле блока цилиндров. Основная задача – передавать ЭБУ данные касательно текущего цикла работы. В среде специалистов механизм именуют датчиком Холла.

В основе работы устройства лежит следующий принцип: в соответствии с расположением коленвала определяется положение газораспределительного механизма. Полученные датчиком данные сообщаются электронному блоку.

Происходит впрыск топлива и последующее зажигание смеси.

Датчик детонации, ДТОЖ, скорости и другие

Кроме вышеперечисленных механизмов в различных уголках подкапотного пространства можно найти и другие весьма важные устройства. Расположение датчиков ВАЗ-2114 инжектор достаточно хаотичное, одни находятся непосредственно на силовом агрегате, вторые в других места – коробке передач, на электросхемах.

К числу не менее важных механизмов стоит отнести:

Датчик детонации – чувствителен к различным вибрациям мотора. На основании принятых импульсов ЭБУ определяет качественный состав смеси. Располагается на блоке цилиндров.

Датчик температуры двигателя – единственная и простая, но чрезвычайно важная задача возложена на это устройство – контролировать температуру ОЖ.

Датчик скорости – из самого названия понятно, что этот контролер необходим для измерения скорости передвижения авто. ДС передает импульсы ЭБУ, который обрабатывает их и определяет скорость автомобиля, полученный результат на панели приборов отображает спидометр.

Холостого хода – не только считывает информацию, но и корректирует работу мотора. ДХХ с помощью специальной иглы управляет патрубком – закрывает и открывает. За счет этого изменяется количество подаваемого кислорода в дроссельный узел.

ДМРВ – считывает данные и передает их блоку управления, который на основании полученной информации определяет оптимальное соотношение различных компонентов топливно-воздушной смеси. Поломка ДМРВ приводит к тому, что авто значительно теряет показатель мощности, а водитель начинает ощущать значительное повышение количества потребляемого автомобилем бензина.

ДК – датчик кислорода, лямбда-зонд. Этот контролер называют в среде автолюбителей по-разному, но принцип его работы от этого не меняется. ДК сообщает блоку управления о количестве кислорода в выхлопных газах. Обнаружить механизм можно в приемном коллекторе.

Это основные и наиболее значимые датчики в системе «четырнадцатой». Также стоит упомянуть о ДУТ, который играет немаловажную роль – определяет уровень бензина в баке транспортного средства.

С этим устройством часто отечественные водители испытывают трудности. Порой оно работает неправильно, дезинформирует. Но, как правило, ДУТ ломается в старых автомобилях.

Ремонтировать механизм самостоятельно можно, однако всё зависит от тяжести поломки.

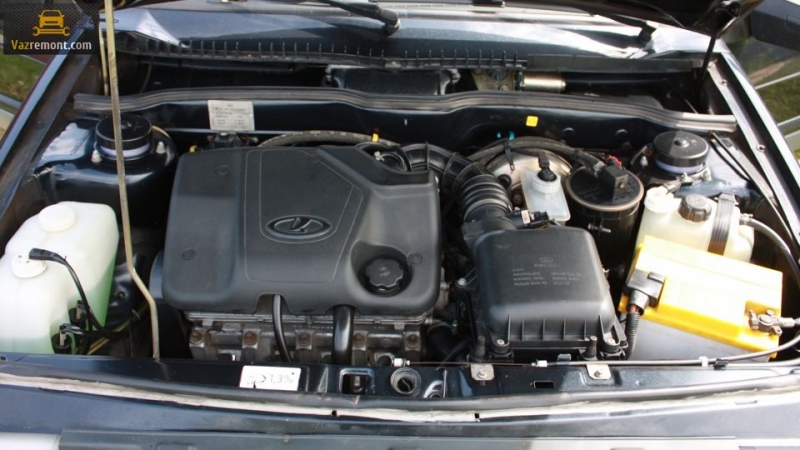

Расположение всех датчиков на инжекторной ВАЗ 2114

Содержание:

• Какие бывают
• Где они расположены

Нельзя сказать, что ВАЗ 2114 — это очень современный, наполненный электроникой автомобиль. Однако перечень используемых датчиков, которые связаны с электронным блоком управления, у четырнадцатой достаточно внушительный.

Каждый из этих девайсов отвечает за определенные функции, собирает данные, передаваемые на главный компьютер автомобиля. Так ЭБУ контролирует все процесс, вносит соответствующие изменения, от чего водителю не приходится самому искать причины отказа или недостаточно эффективной работы того или иного узла.

Перечень устройств

Датчики нужны для того, чтобы сообщать о работоспособности систем, сигнализировать об уровне жидкостей охлаждения, масла, предотвращать или предупреждать аварийные ситуации.

Эти маленькие устройства, несмотря на свои размеры, играют невероятную роль в работоспособности машины. Потому не лишним будет знать, какие именно датчики имеются на вашем автомобиле.

Перечислим основные из них, присутствующие в системах ВАЗ 2114. К данному списку отнесем датчики:

Давления масла;

Температуры охлаждающей жидкости;

Уровня горючего в топливном баке;

Уровня охлаждающей жидкости в расширительном бачке;

Показателя массового расхода воздуха;

Холостого хода двигателя;

Текущего положения дроссельной заслонки;

Уровня тормозной жидкости в системе;

Текущей скорости движения;

Положения коленчатого вала;

Положения распределительного вала (его называют датчиком фаз);

Уровня кислорода;

Детонации;

Температуры воздуха за бортом;

Неровности дорожного полотна.

Этот список весьма и весьма обширный. Но даже на этом владельцы ВАЗ 2114 останавливаться не хотят, из-за чего внедряют в систему еще несколько различных датчиков:

• Устройства света;
• Заднего хода;
• Девайс, сигнализирующий об открытых дверях;
• Указатель износа тормозных колодок и пр.

Где они находятся?

Но знать об их наличии в вашем автомобиле модели ВАЗ 2114 — мало. В случае возникновения неполадок, когда электронный блок управления получает некорректные данные от сигнализирующих устройств, их приходится менять.

Как ни крути, каждый датчик, который перестал должным образом функционировать, передавать корректные данные о состоянии систем на электронный блок управления, подлежат замене. Практически все датчики стоят не более нескольких сотен рублей. Но даже низкая стоимость и маленькие размеры не являются показателем ненужности этих девайсов. Своевременно меняйте устройства.

Для этого необходимо понимать, как до того или иного датчика добраться. Потому предлагаем вам ознакомиться с расположением ключевых устройств сигнализации и измерения.

Датчик
Расположение

Давления масла
На 8 клапанных моторах располагается снизу клапанной крышки в головке блоков цилиндров, а на 16 клапанных — слева с торца корпуса подшипников распределительного вала

Температуры жидкости охлаждения (датчик температуры двигателя)
Ищите его около вкусного патрубка рубашки охлаждения ГБЦ

Уровня жидкости охлаждения
Находится непосредственно на бачке, внутри которого охлаждающая жидкость (тосол или антифриз). Выглядит как простая крышка из пластика, соединяющаяся с электроразъемом

Уровня тормозной жидкости
Это поплавочное устройств, расположенное внутри бачка с тормозной жидкостью

Холостого хода (РХХ)
Ищите около дроссельной заслонки на дроссельном узле

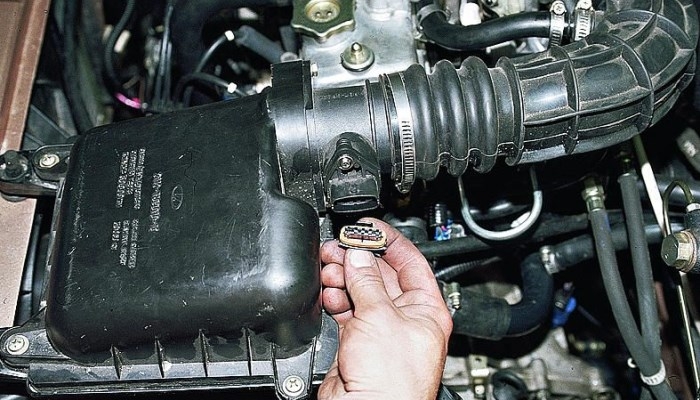

Массового расхода воздуха
Его вы найдете возле большого впускного патрубка, непосредственно на корпусе воздушного фильтра

Положения дроссельной заслонки
Находится на корпусе дроссузла

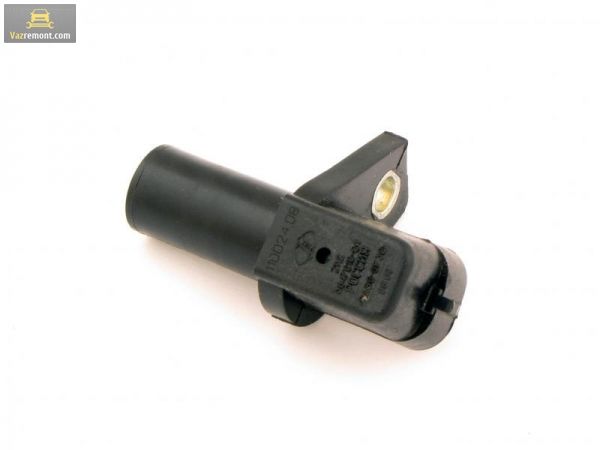

Положения коленчатого вала (датчик синхронизации)
Его место расположения — возле шкива привода электрогенератора

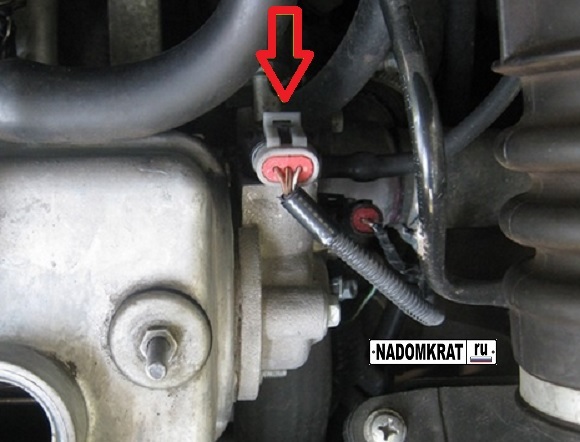

Положения распредвала (датчик фаз)
Возле крышки ГБЦ, если смотреть со стороны воздушного фильтра

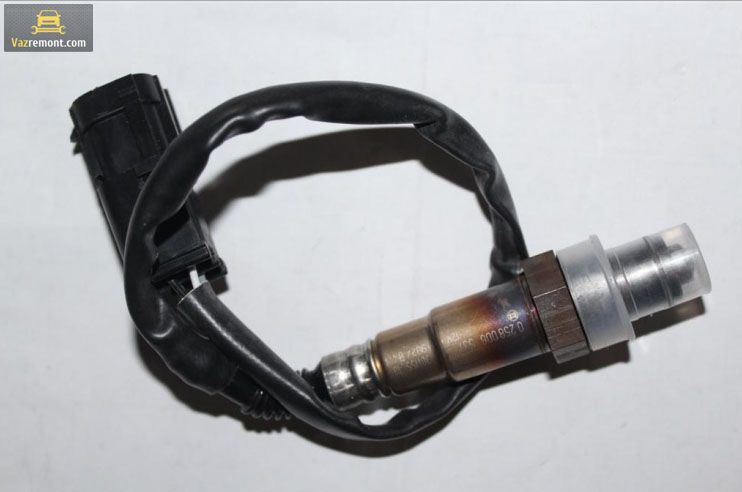

Кислорода (лямбда зонд)
Устанавливается перед резонатором в приемном коллекторе системы выхлопа

Детонации
Располагается между 2 и 3 цилиндрами около вентилятора

Уровня топлива
Его следует искать внутри заборной камеры бака с горючим

Скорости
Находится непосредственно на коробке переключения передач

Неровности дороги
Ищите возле чашки со стороны правого брызговика. Добраться можно через подкапотное пространство

Температуры окружающей среды
Установлен он прямо за передним бампером, ровно посередине

Каждый датчик имеет свое строго отведенное место. Изучив участки их расположения, вы сможете без особых проблем выполнить замену устройств в случае поломок или возникновения неисправностей.

Одни измерительные и сигнализирующие устройства располагаются буквально на поверхности, потому проводить дополнительные демонтажные работы не придется. Чтобы добраться до других, придется серьезно поковыряться в своем ВАЗ 2114, снять не малую часть деталей.

https://www.youtube.com/watch?v=Ghzz6V5Ht3k

От их работоспособности зависит целостность вашего автомобиля, безопасность водителя, пассажиров и всех остальных участников дорожного движения. Потому к датчикам относитесь с соответствующим уважением, следите за их состоянием и вовремя меняйте при возникновении такой необходимости.

 Загрузка …

Обзор датчиков, которыми оснащены все авто семейства «Самара-2»

Значок Check Engine под аварийной сигнализацией — говорит о неполадках в работе мотора

Все датчики в отечественных «четырках» ставятся в моторном отсеке, на кузове, электросхемах, а также на коробке передач. Практически все контроллеры ставятся на автомобиль еще при производстве, но некоторые из них могут быть установлены дополнительно.

Весь список устройств, какие стоят в ВАЗ 2114, приведен ниже:

• давления моторной жидкости;
• температуры охлаждающей жидкости;
• уровня антифриза в системе;
• уровня горючего в бензобаке;
• РХХ — регулятор холостого хода;
• ДМРВ — массового расхода воздуха;
• уровня тормозной жидкости в системе;
• ДПДЗ — положения дросселя;
• скорости передвижения;
• ДПКВ — положения коленчатого вала;
• ДПРВ, он же датчик положения распределительного вала или датчик фаз;
• лямбда-зонд;
• детонации;
• неровного дорожного покрытия;
• температуры воздуха снаружи (автор видео — Иван Васильевич).

Расположение и предназначение устройств

Какие используются датчики на ВАЗ 2114, мы разобрались. Но если вы занимаетесь ремонтом своего «железного коня» самостоятельно, то вам наверняка будет интересно узнать, где располагаются основные контроллеры.

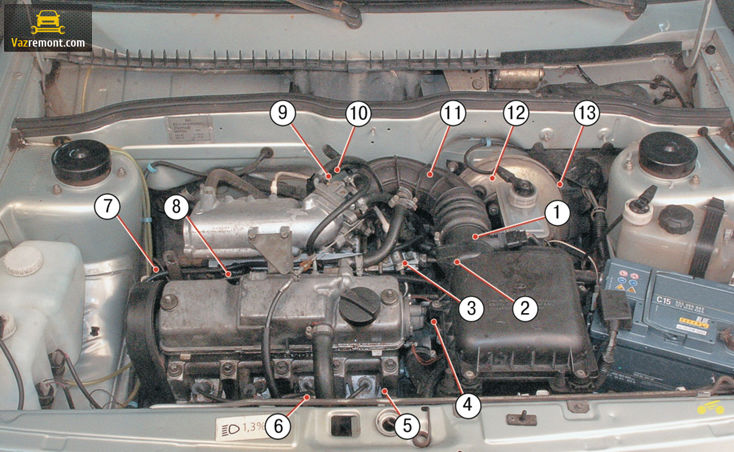

Где находятся и какие функции выполняют датчики ВАЗ 2114:

Контроллер давления моторной жидкости. Этот элемент позволяет вычислить недостаточное давление расходного материала в силовом агрегате. Если на приборной панели начал гореть соответствующий значок, это может свидетельствовать о проблемах и неисправностях, появившихся в работе мотора. В том случае, если на приборке уже долгое время горит индикатор, а автовладелец не принимает никаких действий по ремонту своего транспортного средства, это может привести к серьезным проблемам. К примеру, придется делать либо капитальный ремонт силового агрегата, а если ситуация более сложная, то его и вовсе нужно будет заменить.
Следует отметить, что индикатор на приборке может появляться в нескольких случаях — при снижении уровня расходного материала в системе, при засорении фильтрующего элемента, при поломке маслонасоса, а также при неисправностях проводки. Если уровень моторной жидкости очень упал, то возможно, проблема кроется в утечке, поэтому необходимо найти все места подтеканий и ликвидировать их. Возможно, индикатор появился на приборке в результате его выхода из строя. Что касается места расположения, то оно может отличаться в зависимости от типа двигателя. К примеру, на моторах 8 клапанов контроллер установлен справа и ниже от клапанной крышке, в головке блоков. Если речь идет о 16-клапанном агрегате, то измеритель ставится на левом торце корпуса подшипниковых устройств распределительного вала. Нужно учитывать, что при поломке регулятора целесообразней будет произвести замену на новый.

Контроллер температура антифриза в системе охлаждения, также этот регулятор называют датчиком температуры мотора. Это устройство находится на впускной магистрали так называемой рубашки охлаждения ГБЦ. В соответствии с сигналом, поступающим от устройства, на приборную панель выводится информация о состоянии температуры силового агрегата. Благодаря ему автолюбитель всего сможет знать, до какой температуры прогрелся двигатель, а эти данные чрезвычайно важны, особенно, при перегреве силового агрегата.
Что касается проверки устройства, то диагностику можно произвести в домашних условиях. Для этого необходимо подключить к механизму мультиметр и перевести его в режим работы омметра, а сам контроллер положить в сосуд с антифризом. Далее, емкость нагревается, и в соответствии с изменением температуры производится диагностика сопротивления. Если эти данные соответствуют (подробная таблица указана в сервисной книжке), то ДТОЖ работоспособен.

Измеритель уровня антифриза в охладительной системе. Как понятно из названия, это устройство позволяет определить объем оставшегося расходного материала, чтобы при его недостатке автовладелец мог бы дополнить объем. Измеритель монтируется в расширительном бачке с расходной жидкостью и он оснащен резьбой, поэтому он вкручивается в место монтажа, а к его конце подключается питание.

Измеритель уровня тормозной жидкости в системе. Из названия понятно, зачем он нужен, ведь эксплуатация автомобиля с низким уровнем «тормозухи» может привести к трагическим последствиям. Сам по себе это — контроллер поплавкового типа, который монтируется в расширительный бачок с расходным материалом.

РХХ или регулятор холостого хода. Этот элемент предназначен для обеспечения стабильных холостых оборотов, он пропускает воздух в силовой агрегат на холостых оборотах в обход датчика положения дросселя. Если устройство выходит из строя, холостые обороты будут плавать. Деталь монтируется непосредственно на дросселе, рядом с его заслонкой.

ДМРВ — из всех регуляторов это — наиболее дорогое по стоимости устройство. При помощи этого контроллера блок управления позволяет определить объем потребляемого воздуха, а также отрегулировать соотношение воздуха и топлива для образования горючей смеси. Последняя впоследствии подается в форсунки мотора. Если узел выходит из строя, это может привести к тому, что мощность двигателя снизится, а также возникнут проблемы в работе мотора на холостых оборотах. Деталь монтируется на корпусе воздушного фильтрующего элемента, неподалеку от впускной магистрали.

Скорости. Монтируется на коробке передач и позволяет водителю отслеживать скорость, с которой движется машина.

Уровня горючего в баке. Устройство поплавкового типа, находится в бензобаке «четырки». При его поломке объем горючего будет отображаться на приборной панели неправильно.

ДПДЗ — это узел, который функционирует в паре с регулятором холостого хода, его также называют датчиком положения педали газа. Эта деталь позволяет определить степень открытия дросселя. Если он ломается, то двигатель не будет реагировать на нажатие педали газа, также могут произвольно увеличиться обороты мотора. Расположен механизм непосредственно на дросселе.

ДПКВ предназначен для синхронизации блока управления и двигателя автомобиля. Он находится неподалеку от шкива привода генераторного узла.

ДПРВ, используется для определения фазированного впрыска, устанавливается со стороны воздушного фильтрующего элемента, в близости с крышкой головки блока. В соответствии с положением распределительного вала регулятор передает сигнал на блок управления, в результате чего осуществляется впрыск перед открытием клапана. Горючее вбрасывается одновременно с воздушным потоком.

Лямбда-зонд или кислородный датчик. Регулятор позволяет определить объем кислорода, который имеется в системе выхлопа, а также отрегулировать горючую смесь. Устанавливается в приемном коллекторе, рядом с резонатором. Устройство передает импульс на бок управления об объеме концентрации кислорода в выхлопных газах.

Детонации. Устройство определяет вибрации в работе силового агрегата и автоматически регулирует угол зажигания. В «четырках» эта деталь монтируется жду цилиндрами 2 и 3, со стороны вентилятора.

1. РХХ для четырки2. Положения коленвала3. Контроллер положения дросселя4. Измеритель объема антифриза5. Измеритель давления моторной жидкости6. Датчик уровня топлива в баке

Неисправности

Что касается неисправностей, то все они могут быть разделены на несколько групп:

Поломка устройства. В этом случае проблема позволит решить его замена или ремонт.

Обрыв провода. Неисправность решается путем замены провода.

Плохой контакт. Контакт либо зачищается от окисления, либо меняется на новый.

 Загрузка …

Видео «Замена РХХ в домашних условиях»

Подробная инструкция по замене регулятора холостого хода своими руками приведена на видео ниже (автор — канал В гараже у Сандро).

Датчики ВАЗ 2115: предназначение датчиков, где установлены датчики, неисправности датчиков, к чему приводит работа неисправных датчиков. Расположение и предназначение датчиков ВАЗ 2115. Датчики ВАЗ 2115. Их предназначение и расположение

Инжекторный силовой агрегат, который установлен на ВАЗ 2115, обладает электронным блоком управления. С целью регулировки функционирования двигателя электроника постоянно отслеживает изменения, которыми сопровождается его работа. Для этого применяются датчики. Об этом далее в статье.

Панель датчиков ВАЗ 2115

Панель датчиков ВАЗ 2115 включает в себя следующие приборы:

• Спидометр. Показывает водителю текущую скорость движения ТС. Спидометр получает сведения о скорости автомобиля благодаря датчику, который находится на КПП.
• Тахометр. Расположен слева от спидометра. Является электронным устройством, получающим сигналы от БК и отражающим текущие обороты коленвала.
• Указатель уровня топлива. Находится справа от спидометра. Показывает количество топлива в баке.
• Указатель уровня ОЖ. Сообщает о температуре охлаждающей жидкости. Указатель находится слева от тахометра. Информация поступает с соответствующего датчика.

Схема датчиков ВАЗ 2115

Датчики на ВАЗ 2115 расположены следующим образом:

Датчик фаз.

Датчик температуры ОЖ.

Датчик детонации.

Датчик давления масла.

Кислородный датчик.

Датчик положения коленвала.

Датчик скорости.

Датчик холостого хода.

ДМРВ.

Датчик уровня топлива.

Датчик уровня бензина.

Датчик уровня тосола.

Датчик положения дроссельной заслонки.

Датчик температуры ВАЗ 2115

ДТОЖ отличается простотой конструкции и долговечностью. Единственной его задачей является отслеживание изменений температуры ОЖ. Электронный блок использует информацию, полученную от датчика, чтобы регулировать частоту оборотов коленвала и соотношение смеси воздуха и топлива, а также чтобы подбирать угол опережения зажигания.

Датчик холостого хода ВАЗ 2115

Датчик холостого хода является не только прибором для считывания показателей, а и регулирующим устройством, которое непосредственно воздействует на работу мотора на холостом ходу.

Этот агрегат обладает электроприводом, а также конической иглой, входящей внутрь дроссельного патрубка. В условиях холостых оборотов ДХХ меняет положение иглы, закрывая или открывая патрубок, чем регулирует количество воздуха, которое подается в дроссельный узел.

Датчик скорости ВАЗ 2115

Сведения о текущей скорости автомобиля датчик скорости передает путем импульсных сигналов. Зависимо от частоты поступления данных сигналов электронный блок определяет скорость ТС.

Полученная информация применяется для регулировки оборотов мотора на холостом ходу. При поломке датчика скорости существенно повышается расход топлива на холостом ходу, не работает спидометр и падает тяга двигателя.

Разъем датчика скорости

Датчик масла ВАЗ 2115

Датчик давления масла призван сообщать автомобилисту о поломках в масляной системе. Точнее, он фиксирует, что в системе упало давление, сообщая об этом автовладельцу через лампу аварийного давления, которая находится в салоне на панели приборов.

Датчик коленвала ВАЗ 2115

ДКПВ — это устройство, которое подает в электронный блок сведения о положении коленвала. От работы данного узла зависит корректное функционирование форсунок инжекторного мотора, системы зажигания и системы подачи топливной смеси.

Это устройство не редко называют датчиком синхронизации, поскольку на основе полученных от ДКПВ данных электронный блок определяет момент впрыска горючего в цилиндры силового агрегата.

При поломке данного датчика в «мозги» автомобиля будут подаваться некорректные сведения и силовой агрегат потеряет свою работоспособность, так как в системе подачи горючего будут происходить сбои, а форсунки не смогут корректно функционировать.

Находится ДКПВ вблизи распредвала, неподалеку ремня генератора.

Датчик воздуха ВАЗ 2115

Благодаря полученной с ДМРВ информации электронный блок регулирует оптимальное соотношение газа и бензина в топливной смеси, которая подается в форсунки двигателя. Если устройство работает некорректно, горючая смесь не будет отвечать требованиям текущего режима функционирования двигателя, что влечет за собой уменьшение мощности и ухудшение динамики, а также увеличенный расход топлива.

Датчик топлива ВАЗ 2115

Датчик уровня топлива предназначен для контроля уровня топлива в баке автомобиля. Если при запуске мотора ДУТ показывает, что бак пустой, а после начала езды показания меняются, необходимо выполнить замену датчика. Замена ДУТ также нужна, если прибор не реагирует, когда вы заправляетесь (показывает пустой бак).

Датчик детонации ВАЗ 2115

Правильно работающий датчик детонации является залогом нормального функционирования двигателя ВАЗ. При его поломке мотор будет троить, а расход топлива увеличится.

Датчик детонации реагирует на вибрации силового агрегата, сведения о которых передаются на электронный блок, что позволяет ЭБУ подобрать корректный угол опережения зажигания.

Устройство крепится на блоке цилиндров возле вентилятора.

Датчик кислорода ВАЗ 2115

Лямбда-зонд, он же кислородный датчик, передает на ЭБУ сведения о количестве содержания кислорода в выхлопных газах. Находится он в приемном коллекторе выхлопной трубы, возле резонатора.

Датчик вентилятора ВАЗ 2115

Данный датчик находится в радиаторе печки. Внутри него находится специальная контактная группа. Когда охлаждающая жидкость в радиаторе нагревается, данная группа тоже нагревается и расширяется. И когда это расширение доходит до требуемого предела, контакты замыкаются, сигнал передается на проводку и происходит включение вентилятора.

Датчик фаз ВАЗ 2115

Штекер датчика фаз

Датчик фаз передает в электронный блок сведения о текущем цикле функционирования двигателя: какой открыт клапан и какая фаза газораспределения в данный момент реализуется.

На основании полученных данных электронный блок выполняет определение момента впрыска топлива таким образом, чтобы топливо подавалось прямо перед открытием впускного клапана.

Устройство находится на двигателе, возле ГБЦ, недалеко от воздушного фильтра.

Датчик дроссельной заслонки ВАЗ 2115

ДПДЗ — один из ключевых устройств, корректность работы которого воздействует на функционирование топливной системы. Данный датчик передает в «мозги» автомобиля сведения, под каким углом в текущий момент расположена дроссельная заслонка.

Одной из основных характеристик ДПДЗ является частота сигнала. Основываясь на изменениях частоты сигнала блок управления мотором определяет степень нажатия на газовую педель, что позволяет «мозгам» выбрать самый оптимальный режим охлаждения движка и количество подаваемого топлива.

Датчик заднего хода ВАЗ 2115

Единственная функция датчика заднего хода — включение задних белых огней, когда водитель сдает назад. Сигнал, который подает датчик на белые огни, сообщает другим участникам движения, что водитель трогается назад либо уже тронулся и движется на заднем ходу. А в темное время для вашего удобства эти белые огни подсвечивают путь назад, сообщая остальным о ваших намерениях.

Датчики ВАЗ-2114. Фото и подробные описания

Современный автомобиль, это сложный механизм, связанный в единую электрическую цепь. Следить за слаженной работой этого механизма помогают всевозможные датчики, устанавливаемые на автотранспортное средство.

Водитель должен знать технические характеристики основных датчиков и где они расположены, чтобы уметь своевременно произвести их ремонт или замену.

Датчик температуры ВАЗ-2114. Фото

В условиях современного мегаполиса, где большое количество автомобилей, светофоров, пешеходных переходов, пробок, заторов, двигатель автомобиля подвергается дополнительному перегреву, особенно в летний период. Чтобы своевременно среагировать на повышение температуры охлаждающей жидкости на ВАЗ 2114 установлен датчик, позволяющий осуществлять контроль над любыми изменениями температурного режима.

По своей конструкции – это резистор или термистор, в котором в зависимости от температуры изменяется его сопротивление. Установка  производится в постоянно циркулирующем потоке охлаждающей жидкости, происходящем в патрубке охлаждающей рубашки, который находится на блоке цилиндров.

За счет отрицательного температурного коэффициента сопротивления термистора, при нагреве жидкости происходит уменьшение его сопротивление. Так при температуре -40 градусов, оно будет составлять 100700 Ом, при повышении до +130, уже 70 Ом. Контроллер подает на датчик напряжение в 5В посредством резистора, имеющего постоянное сопротивление, который находится внутри контроллера.

Контроллер рассчитывает температуру охлаждающей жидкости по падению напряжения на датчик. На холодном двигателе падение напряжение высокое, на прогретом – низкое. От температуры охлаждающей жидкости зависят многие характеристики управления.

Как только возникает неисправность цепей регулятора температуры, контроллер через определенный период времени заносит в свою память соответствующий код и начинает сигнализировать о возникших неполадках с помощью контрольной лампы «CHECK ENGINE».

Заменить вышедший из строя регулятор температуры охлаждающей жидкости не представляет собой ничего сложного, и все работы по его замене можно произвести самостоятельно, своими руками, без помощи автомеханика.

Датчик холостого хода ВАЗ-2114

Датчик или регулятор холостого хода на автомобиле ВАЗ-2114 предназначен для автоматической регулировки и стабилизации работы двигателя во время кратковременной остановки. Представляет собой шаговый электродвигатель и имеет конусную иглу.

Расположен на поверхности корпуса дроссельного узла, неподалеку от датчика дроссельного узла. Крепление к корпусу дроссельного узла производится с помощью двух винтиков.

 В момент включения зажигания, шток выдвигаясь полностью, упирается в калибровочное отверстие, находящееся в дроссельном патрубке. Затем, датчик отсчитывая заложенный алгоритм, возвращает клапан в первоначальное положение.

На прогретом двигателе на момент регулировки регулятор располагается на отметки 30-50 шагов. Количество поступающего воздуха  через калибровочное отверстие, постоянно меняется в зависимости от расположения штока.

При этом если шток втягивается, то шаг уменьшается, и наоборот. Ход штока может составлять 250 шагов. При покупке нового датчика холостого хода необходимо обязательно расстояние между головкой штока и фланцем, оно должно составлять порядка 23мм.

Датчик воздуха ВАЗ-2114

Современные требования экологии к двигателям внутреннего сгорания – повышены. Именно поэтому на всех режимах его работы должно поддерживаться установленное соотношение воздуха к топливу в воздушно-топливной смеси.

Только при соблюдении этих условий, каталитический нейтрализатор будет полностью удалять вредные вещества находящиеся в отработанных газах.

Для поддержки стехиометрического соотношения различных компонентов, находящихся в топливно – воздушной смеси, необходима достоверно точная информация о количестве расходуемого воздуха.

Датчик расхода воздуха установленный на ВАЗ-2114 предназначен для сбора данных расхода воздуха. Мера расхода всасываемого воздуха может считаться как в объемах, так и в массе.

На сегодняшний день существует два типа датчика расхода воздуха: тепловой и механический.

При механическом способе производится измерение поступающего воздуха, который находится в пропорциональной зависимости от перемещения заслонки.

Основа теплового способа – измерение массы поступающего воздуха, которая напрямую зависит от температуры у чувствительного элемента на данный период времени.

Датчик расхода воздуха на автомобиле  устанавливается между дроссельной заслонкой и воздушным фильтром во впускной системе.

Датчик скорости ВАЗ-2114

Датчик такого типа является прекрасным помощником водителя, постоянно передавая информацию о текущей скорости автомобиля во время движения. Расположен такой датчик на коробке передач и выдает одновременно шесть импульсов за метр передвижения автомобиля.

Основным элементом является диск, установленный на внутренней оси датчика, рядом расположен многополюсный магнит. На сегодняшний день существует два типа датчиков: проходные и непроходные.

Установка проходных производится в разрыве крепления троса, который приводит в действие стрелку спидометра. Установка непроходных производится на автомобилях, имеющих электрическую комбинацию приборов.



Датчик коленвала ВАЗ-2114

Датчик коленвала устанавливается на крышке масляного насоса на минимальном расстоянии от задающего диска механизма. Информация, поступающая от измерителя положения, в котором находится коленчатый вал принимается системой управляющей движком, за счёт которого осуществляется управление системой впрыска и зажигания.

Замену практически всех типов датчиков, установленных на автомобиле ВАЗ-2114 можно произвести самостоятельно, своими руками, для этого совершено необязательно гнать машину в автосервис. Просмотренное видео даст более четкое представление о датчике холостого хода.

Датчики впрыска: фаз и детонации для ВАЗ 2114

Итак, что такое датчик фаз ВАЗ 2114, как его найти и каковы его признаки неисправности?

Устройство и предназначение

Место установки ДФ

ДФ — это регулятор, необходимый для получения данных о функционировании двигателя транспортного средства и передачи этой информации на ЭБУ. Что касается конструкции, то ДФ состоит из чувствительного компонента, а также преобразователя импульса. Конструкция последнего, в свою очередь, включает в себя операционный усилитель, выходной каскад, а также мостовую схему.

Чувствительный компонент, расположенный внутри конструкции, функционирует по принципу регулятора Холла. Его предназначение заключается в передачи импульса в тот момент, когда рядом с микросхемой находится магнитопроводящий компонент. Что касается расположения датчика фаз ВАЗ, то он находится сбоку блока цилиндров, рядом с воздушным фильтрующим элементом.

Неисправности

Выявить поломку устройства можно по определенным признакам:

• повышенный расход бензина;
• сбои в работе самодиагностики машины;
• снижение динамики при разгоне авто;
• на контрольном щитке могут появиться ошибки 0343, 0340 или лампа Чек.

Лампочке Чек обычно появляется в том случае, если ДФ является неработоспособным.

Как правильно подключить ДФ

Проверка и замена

Чтобы произвести проверку на восьми-клапанном двигателе, необходимо выполнить следующие действия:

На выводе мультиметра V1 необходимо выставить напряжение в 13.5 вольт, этот щуп подсоединяется к контакту Е. На втором выводе, который подключается к контакту В, нужно выставить напряжение 0.9 вольт.

После замыкания контактов, к торцевой части регулятора следует поднести отвертку или стальную пластику. А том случае, если ДФ функционирует должным образом, на выходе В напряжение должно снизиться до 0.4 вольт. Если показания разнятся, то ДФ следует заменить (автор видео — В гараже у Сандро).

Что касается шестнадцати-клапанного мотора, то здесь принцип немного другой:

Мультиметр устанавливается в режим работы V2, на выходе Е следует выставить напряжение в 13.5 вольт, а на В — 0.4 вольта.

к корпусу ДФ опять подносим отвертку или пластину. Если ДФ работает нормально, то уровень напряжения возрастет до 0.9 вольт

Чтобы выполнить замену, нужно произвести следующие действия:

Сначала нужно выключить АКБ, скинув с него клемму.

С помощью ключа-трещотки на 10 открутите винт, крепящий устройство на блоке цилиндров. Отключите провода, которые подведены к ДФ.

Извлеките ДФ и произведите его замену на новым. Не лишним будет очистить контакты колодки от грязи или окисления.

Что следует знать о датчике детонации?

Устройство и предназначение

Датчик детонации ВАЗ 2114

Датчик детонации ВАЗ 2114 является одним из основных компонентов, определяющих работу мотора. В основе конструкции устройства лежит пьезовый компонент.

Когда на ДД возлагается нагрузка, он начинает вырабатывать электрический сигнал, передающийся на блок управления ДВС. Электроника агрегата фиксирует появления детонации, в результате чего изменяет угол зажигания.

Таким образом, мотор авто защищается от различных повреждений механического типа.

Если вы не знаете, где находится датчик детонации на ВАЗ 2114, то просто откройте моторный отсек и загляните под ГБЦ, в частности, между третьим и вторым цилиндром. Детонационнный регулятор располагается прямо на блоке. Если ваш двигатель шестнадцати клапанный, то увидеть ДД будет сложнее, поскольку ГБЦ закрывает обзор.

Неисправности

Как понять, что ДД нуждается в проверке или замене:

• на приборной панели загорелся соответствующий индикатор;
• при разгоне авто имеется нехватка мощности;
• когда водитель жмет резко на газ, появляется звон (стук «пальчиков»);
• мотор может перегреваться.

Поступление сигнала ДД на контроллер

Причина зачастую кроется в использовании некачественного топлива.

Проверка и замена

Проверка может происходить как с применением тестера, так и омметра. При эксплуатации тестера прибор следует подключить к диагностическому разъему и произвести компьютерную диагностику. Что касается омметра, то вам необходимо измерить уровень напряжения между контактами ДД.

Итак, как проверить датчик детонации своими руками:

На вольтметре необходимо выставить предел измерений в 200 мВ.

К контактам датчика надо подключить щупы тестера.

Далее, необходимо несильно постучать по корпусу регулятора отверткой или другим предметом. Когда вы стучите по корпусу, уровень напряжения должен вырасти до 20-40 мВ, здесь все зависит от силы удара. Если регулятор не реагирует, то необходимо будет осуществить его замену на работоспособный.

Что касается замены, то в этом, в принципе, ничего сложного нет.

Вам потребуется подготовить стандартный набор инструментом и выполнить следующие действия:

Сначала заглушите двигатель и откройте капот.

Далее, вам необходимо отсоединить штекер разъема на кабелях, которые питают детонационный датчик.

С помощью гаечного ключа выкрутите гайку со шпилькой, если у вас двухконтактный регулятор. Если же вы используете резонансное устройство, то нужно демонтировать пьезодатчик.

Контакты на штекерах также следует прочистить от грязи и окисления, в противном случае сигнал может поступать не точный. После прочистки просто установите новый ДД, подключив к нему провода.

Извините, в настоящее время нет доступных опросов.

Видео «Инструкция по диагностике и замене ДД на ВАЗ»

Полный список датчиков ВАЗ 2114: наименование и расположение

Инжекторный мотор, установленный на четырнадцатую, обладает «мозгом» — электронным блоком управления двигателем. Чтобы иметь возможность регулировать работу силового агрегата, электроника должна постоянно отслеживать все изменения, которыми сопровождается функционирование мотора. Для этого используются датчики ВАЗ 2114, о которых мы и будем говорить в данной статье.

Из материала вы узнаете, какие датчики стоят на ВАЗ 2114 (информация также актуальна для ВАЗ 2113 и ВАЗ 2115), места их расположения, функциональное назначение и особенности каждого из устройств.

Датчики помогают автомобилисту (их работу видно на индикаторах и лампочках панели приборов или БК)

Общая информация

Большая часть рассматриваемых нами агрегатов размещена в подкапотном пространстве. Предлагаем вашему вниманию схему расположения датчиков на двигателе ВАЗ 2114:

Расположение датчиков должно быть известно ответственному автолюбителю

Список датчиков ВАЗ 2114:

• Положения распределительного фала (датчик фаз);
• Температуры охлаждающей жидкости ;
• Детонации;
• Давления масла;
• Датчик кислорода (лямбда зонд);
• Положения коленного вала;
• Скорости;
• Холостого хода;
• Массового расхода воздуха;
• Уровня топлива;
• Уровня бензина ;
• Уровня тосола;
• Положения дроссельной заслонки

Теперь рассмотрим датчики и их расположение более детально.

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА

ДКП — устройство, подающее в ЭБУ информацию о положении коленчатого вала. От работы этого узла зависит правильное функционирование систем подачи топливной смеси и зажигания, а также форсунок инжекторного двигателя.

Данное устройство часто называют датчиком синхронизации, так как ЭБУ на основе полученной от ДКПВ информации определяет момент впрыска топлива в цилиндры движка.

В случае поломки ДКПВ, в мозги четырнадцатой будет подаваться неправильная информация и двигатель потеряет свою работоспособность, поскольку будут происходить сбои в системе подачи топлива и форсунки не смогут нормально функционировать.

На четырнадцатую устанавливаются ДКПВ индуктивного типа, примерная стоимость нового устройства — 150 — 200 рублей. Расположен ДКПВ неподалеку ремня генератора, вблизи распредвала.

 ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ДПР нередко именуется датчиком фаз. Данное устройство есть у всех четырнадцатых с 16-клапанными двигателями, и у ВАЗ-2114  с 8-ми клапанными моторами с фазированным впрыском топливной смеси.

ДПР передает в ЭБУ данные о текущем цикле работы силового агрегата:

Какой клапан открыт,

Какая фаза газораспределения реализуется в данный момент.

На основании полученной информации ЭБУ определяет момент впрыска топлива так, чтобы бензин подавался прямо перед тем как откроется впускной клапан.

Расположено устройство на двигателе, возле головки блока цилиндров, неподалеку от воздушного фильтра.

Датчик фаз на ВАЗ 2114

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ

ДПДЗ является одним из ключевых устройств, правильность функционирования которого зависит влияет на работу топливной системы. Как понятно из названия, ДПДЗ передает в мозги четырнадцатой информацию о том, под каким углом в конкретный момент времени размещена дроссельная заслонка

Одна из главных характеристик ДПДЗ — частота сигнала, исходя из изменения которой блок управления движком определяет степень нажатия на педаль газа, что дает возможность мозгам выбрать оптимальный режим охлаждения мотора и количество подаваемого топлива.

ДПДЗ является частью дроссельного узла. Расположен он на корпусе дроссельной заслонки, рядом с датчиком холостого хода.

ДАТЧИК ДЕТОНАЦИИ

Правильно работающий ДД — залог нормального функционирования мотора четырнадцатой. В случае его поломки движок будет троить и увеличится расход бензина.

ДД реагирует на вибрации двигателя, информация о которых передается на ЭБУ, что дает возможность ЭБУ подобрать правильный угол опережения зажигания (момент воспламенения бензина в цилиндре).

Устройство закреплено на блоке цилиндров мотора рядом с вентилятором, между 2 и 3 цилиндром.

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ДТОЖ (также именуется как датчик температуры двигателя ВАЗ 2114) находится месте, где на корпусе системы охлаждения цилиндров размещен впускной патрубок, к которому подводится трубка для подачи тосола.

ДТОЖ отличается долговечностью и простотой конструкции, единственная его задача — отслеживать изменения температуры жидкости в системе охлаждения мотора. ЭБУ использует данные, полученные от ДТОЖ для регулировки частоты оборотов коленвала, соотношения смеси бензина и воздуха и для подбора угла опережения зажигания.

Месторасположение

ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

Благодаря полученным с ДМРВ данным ЭБУ регулирует оптимальное соотношение бензина и газа в топливной смеси, подающейся в форсунки силового агрегата. Если устройство функционирует неправильно, топливная смесь не будет соответствовать требованиям текущего режима работы мотора, что приведет к уменьшению мощности и ухудшению динамики, а также к увеличенному расходу бензина.

Расположен агрегат на патрубке воздушного фильтра мотора. ДМРВ стоит на порядок дороже, чем остальные датчики ВАЗ, его цена варьируется в пределах 5-6 тысяч рублей.

ДАТЧИК СКОРОСТИ

Полученная с ДС информация используется  для регулировки оборотов движка в момент его холостой работы. При поломке ДС значительно возрастает расход бензина на холостом ходу, падает тяга силового агрегата и не работает спидометр.

ДАТЧИК УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ

Простейшее устройство поплавкового типа. Расположен ДУТЖ внутри емкости с тормозной жидкостью, передает на ЭБУ информацию о изменении ее количества.

ДАТЧИК КИСЛОРОДА

ДК, он же лямбда зонд, передает на блок управления двигателем информацию о уровне содержания кислорода в смеси выхлопных газов. Расположен он в приемном коллектора выхлопной трубы, неподалеку от резонатора.

ДАТЧИК ХОЛОСТОГО ХОДА

Все датчики на ВАЗ 2114 являются приборами для считывания показателей, однако ДХХ является одновременно и регулирующим устройством, непосредственно влияющим на работу двигателя на холостом ходу.

Данный агрегат обладает электроприводом и конической иглой, которая входит внутрь дроссельного патрубка. При холостых оборотах ДХХ изменяет положение иглы, открывая либо закрывая патрубок, регулируя тем самым количество подаваемого в дроссельный узел воздуха.

Под ДХХ в дроссельном узле двигателя ВАЗ 2114 выделено специальное посадочное отверстие, так что найти его не сложно. К патрубку он крепится с помощью двух винтов.

Теперь вы знаете функциональное назначение и расположение датчиков на ВАЗ 2114. Удачной вам езды без поломок!

Все датчики

20.05.2014

Первые инжекторные 14-ые появились  в 2000-2001 году. После их появления, да и вообще инжекторных машин, все активно занялись перестройкой в карбюраторную систему, мол «карбюратор надежнее», да и спецов по инжекторам можно было пересчитать по пальцам.

Сейчас такая ситуация наблюдается с переделкой  электронной педали газа в тросиковую.

Но стоит отметить, что уже некоторые специалисты научились настраивать и прошивать е-газ, откатать турбо-мотор, компрессор, не говоря уже и о злых валах.

Что же касается датчиков – все они служат для построения работы двигателя.

Система управления двигателем

Вообще вся система управления двигателем состоит из двух компонентов:

Под мозгами понимается электронный блок управления ну или вкратце «ЭБУ», «мозги», «комп».  На инжекторные ВАЗы по мере выпуска устанавливались разные модели эбу – Бош, Январь, Автел/Ителма. Чтобы подробнее ознакомиться с мозгами, основные проблемы, какие мозги устанавливались в определенные года, возможность чип-тюнинга ознакомьтесь с подробной статьёй  — Эбу. Что это такое?

Мозги берут показания текущего состояния от датчиков, анализируют и контролируют работу двигателя с помощью тех же датчиков.

Теперь поговорим о самих датчиках, которые участвуют в работе двигателя:

Датчик положения коленчатого вала (дпкв) – служит для синхронизации работы двигателя с работой ЭБУ, работает по принципу индукции. В случае неисправности, автомобиль плохо заводится, не тянет, … Более подробно в соответствующей статье.

Датчик положения распределительного вала (дпрв) – часто называют «Датчик фаз». Служит для определения фазированного впрыска. Возможна работа с неисправным датчиком. Более подробно.

Датчик положения дроссельной заслонки (дпдз), ну или датчик положения педали газа (если педаль газа электронная, ставится с 2011г). Что касается дпдз, то он находится в паре с РХХ.  ДПДЗ определяет степень открытия дроссельного узла. Если же данный датчик неисправен, то отсутствует реакция на педаль газа, самопроизвольно растут обороты и т.д. Более подробно в соответствующей статье.

Датчик детонации (ДД) – название говорит само за себя. Датчик детонации ловит вибрации двигателя (детонацию) в соответствии с этим опережает угол зажигания. Подробно в соответствующей статье.

Датчик температуры охлаждающей жидкости (Дтож) – проще говоря, датчик температуры двигателя. Устанавливается на термостате, предназначен для контроля температурного режима работы двигателя. Подробней, о том как заменить, проверить —  в статье.

Датчик массового расхода воздуха (ДМРВ) – самый дорогой датчик, поэтому его поломка крайне неприятна.  С помощью этого датчика эбу считывает количество потребляемого воздуха. Основные неисправности – отсутствие тяги у мотора, проблемы с холостым ходом.  На данном сайте данному датчику посвящены хорошие содержательные статьи, с которыми вы можете ознакомиться.

Датчик скорости (ДС) – датчик скорости предназначен в первую очередь для измерения скорости автомобиля и расположен он на коробке передач. Но он так же имеет и другие функции – об этом подробнее.

Датчик концентрации кислорода, или просто датчик кислорода (дк) –  определяет количество кислорода в выхлопной системе, регулирует смесь  топлива и воздуха. На евро-2 установлен 1 датчик, на евро-3  установлены два датчика. Очень часто, после 60 тыс.км. пробега второй датчик отключают программно т.к. с нашим бензином он быстрой выходит из строя. Но тем не менее его можно отремонтировать и заменить. Так же ДК является причиной многих проблем, об этом подробнее.

Регулятор холостого хода (РХХ) (до 2011 года) или дроссельная заслонка с электро приводом (с 2011 года) – данный датчик отвечает за стабильный холостой ход. Пропускает воздух в двигатель на холостых оборотах в обход  ДПДЗ. Довольно таки капризный датчик, часто заменяем. Основная неисправность – нестабильный холостой ход. Часто попадается брак. Об этом подробнее.

Электропривод дроссельной заслонки – (Е-газ) – суть в том, что  это электронная дроссельная заслонка, которую открывает не тросик педали газа (механически), а мозги (электронно).

Датчик положения педали газа – (Е-газ) – датчик подает показания положения педали газа в эбу, тот в свою очередь открывает электронную дроссельную заслонку.

Как видите, в целом количество датчиков не большое, но поверьте мне, многие из них доставили много проблем автовладельцам, поэтому внимательно изучайте пользуйтесь данным материалом.
