Проверка Аккумулятора Автомобиля. 5 Способов Проверки

Вопрос «как проверить аккумулятор автомобиля» возникает, как правило, в двух случаях: при покупке новой батареи или если обнаружилась какая-то неисправность АКБ, уже находящегося под капотом. Причина неисправности может быть как в недозарядке так и в перезаряде аккумуляторной батареи.

Недозаряд бывает из-за сульфатации пластин АКБ, которая возникает при частых поездках на короткие расстояния, неисправном реле регулятора напряжения генератора и включении прогрева.

Перезаряд также возникает из-за неисправности регулятора напряжения, только в этом случае он подает завышенное напряжение с генератора. Вследствие этого, осыпаются пластины, а если аккумулятор необслуживаемого типа, то он может подвергнуться и механической деформации.

Как проверить аккумулятор своими руками

Итак, как же проверить работоспособность аккумулятора автомобиля?

Диагностика аккумулятора — проверка напряжения, уровня и плотности.

Для этого нужно знать как:

Обычному обывателю из всех этих методов доступнее всего лишь тестером проверить аккумулятор автомобиля и визуально его осмотреть, ну и разве что заглянуть вовнутрь (если АКБ обслуживаемая) дабы посмотреть цвет и уровень электролита. А чтобы полностью проверить аккумулятор автомобиля на работоспособность дома нужны еще денсиметр и нагрузочная вилка. Только так картина из состоянием батареи будет максимально ясна.

Поэтому, если таких приборов нет, то минимальные действия которые доступны всем — это использовать мультиметр, линейку и воспользоватся штатными потребителями.

Как проверить аккумулятор своими руками

Чтобы сделать проверку аккумулятора без спецсредств, нужно знать его мощность (скажем, 60 Ампер/час) и нагрузить его потребителями наполовину. Например, подключив параллельно несколько лампочек. Если спустя 5 минут работы они стали гореть тускло, значит, АКБ не работает как надо.

Как видите такая домашняя проверка слишком примитивна, поэтому без инструкции как узнать реальное состояние автомобильного аккумулятора не обойтись. Придется подробно рассмотреть принципы и все доступные методы проверки, вплоть до измерения плотности электролита и испытания нагрузкой с имитацией работы стартера.

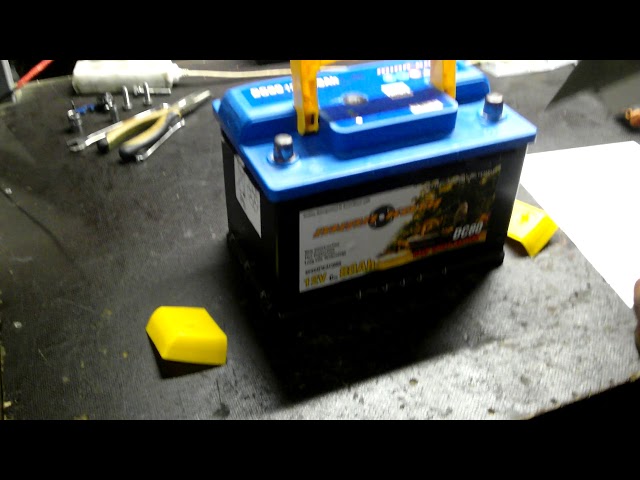

Как визуально проверить аккумулятор

Осмотреть корпус аккумулятора на наличие трещин корпуса и потеков электролита. Трещины могут возникнуть в зимнее время, если АКБ плохо закреплен и имеет хрупкий пластиковый корпус.

При работе на аккумуляторе собираются влага, грязь, испарения или потеки электролита, что, вместе с окисленными клеммами, способствует саморазряду. Проверить можно, если подключить один щуп вольтметра на «+», а вторым провести по поверхности АКБ.

Прибор покажет, какое напряжение саморазряда имеется на конкретном аккумуляторе.

Потеки электролита можно устранить щелочным раствором (чайная ложка соды на стакан воды). А клеммы зачищаются наждачкой.

Уровень электролита проверяется только на тех АКБ на которых предусмотрено обслуживание. Для его проверки нужно опустить стеклянную трубочку (с нанесенными делениями) в заливное отверстие аккумулятора.

Достав до сепараторной сеточки нужно зажать пальцем верхний край трубочки и вытащить ее. Уровень электролита в трубке будет равным уровню в батарее.

Нормальный уровень 10-12 мм над пластинами аккумулятора.

Низкий уровень электролита зачастую связан с «выкипанием». В таком случае нужно просто добавить воды. Доливка электролита производится только в том случае, если есть уверенность, что он, так или иначе, вылился с АКБ.

Для измерения уровня плотности электролита понадобится автомобильный ареометр. Его нужно опустить в заливное отверстие аккумулятора и с помощью груши набрать такое количество электролита, чтобы поплавок свободно болтался. Затем посмотреть уровень по шкале ареометра.

Особенность такого измерение является то, что плотность электролита в аккумуляторе зимой и летом в некоторых регионах будет разной в зависимости от сезона и среднесуточной температуры на улице. В таблице представлены данные на которые стоит ориентироваться.

Время годаСреднемесячная температура воздуха в январе (зависимость от климатического района)Полностью заряженная батарея

Батарея разряжена

на 25%на 50%

-50°С…-30°С
Зима
1,30
1,26
1,22

Лето
1,28
1,24
1,20

-30°С…-15°С
Круглый год
1,28
1,24
1,20

-15°С…+8°С
Круглый год
1,28
1,24
1,20

0°С…+4°С
Круглый год
1,23
1,19
1,15

-15°С…+4°С
Круглый год
1,23
1,19
1,15

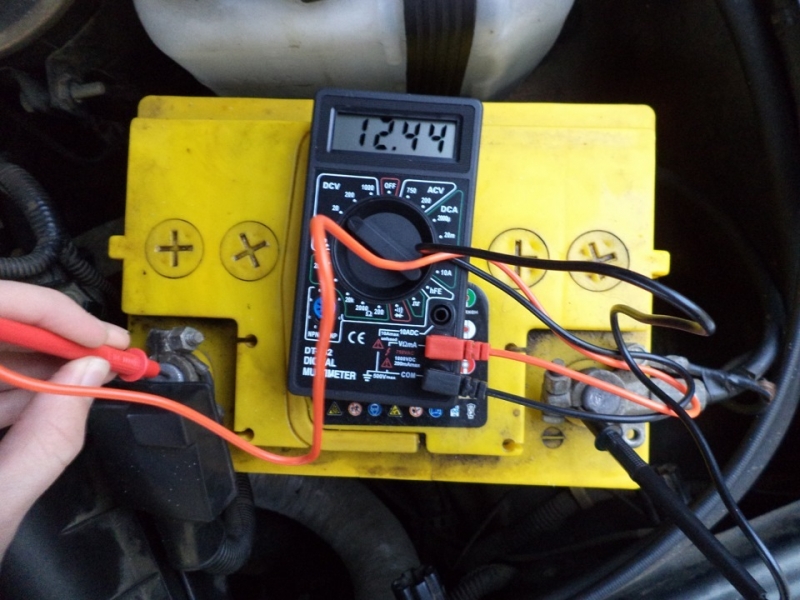

Как проверить аккумулятор автомобиля мультиметром

Для проверки АКБ мультметром, нужно перевести последний в режим измерения постоянного напряжения и установить диапазон выше максимального значения напряжения для заряженной батареи. Далее надо подключить черный щуп на «минус», а красный на «плюс» аккумулятора и посмотреть показания, которые выдаст прибор.

Напряжение аккумулятора не должно быть ниже 12 вольт. Если напряжение ниже – значит АКБ разрядился более чем наполовину и нуждается в зарядке.

Полная разрядка аккумулятора чревата сульфатацией пластин.

Нагрузочная вилка — устройство, которое представляет собой некую электрическую нагрузку (как правило, резистор с большим сопротивлением или же тугоплавкая спираль) с двумя проводами и клеммами для подсоединения устройства к аккумуляторной батарее, а так же вольтметром для снятия показаний напряжения.

Процесс проверки достаточно прост. Он состоит из следующих шагов:

Работать нужно при температуре +20°С…+25°С (в крайнем случае до +15°С). Нельзя проверять холодную батарею, так как вы рискуете значительно ее разрядить.

Вилка подключается к клеммам аккумулятора — красный провод к плюсовой клемме, а черный — к минусовой.

С помощью прибора создается нагрузка с силой тока 100…200 Ампер (это имитация включенного стартера).

Нагрузка действует на АКБ в течение 5…6 секунд.

По результатам показаний амперметра и вольтметра можно говорить о состоянии аккумулятора.

Показания вольтметра, ВПроцент заряженности, %

>10,2
100

9,6
75

9
50

8,4
25

На полностью заряженном аккумуляторе после подачи нагрузки напряжение не должно упасть ниже 10,2 В. Если батарея немного разряжено, то допускается просадка до 9 В (однако в этом случае ее нужно обязательно зарядить). А после этого напряжение должно восстановиться почти сразу же, и через несколько секунд полностью.

Иногда бывает так, что если напряжение не восстанавливается, то велика вероятность замыкания одной из банок.

Например, при минимальной нагрузке необходимо, чтобы напряжение восстановилось до 12,4 В (допускается до 12 В при немного разряженной батарее).

Соответственно, чем ниже от значения 10,2 В упало напряжение — тем в худшем состоянии батарея. Таким прибором можно проверять аккумулятор как при покупке, так и уже установленный на автомобиле, причем не снимая его.

Как ухаживать за АКБ

Чтобы избежать лишних неприятностей, следует регулярно проверять аккумулятор и уделять ему нужный уход. Для этого АКБ и его клеммы нужно содержать в чистоте, а при длительном простое разряжать/заряжать.

При сильных морозах аккумулятор лучше забирать из под капота в более теплое место. Некоторые производители рекомендуют заряжать АКБ раз в 1-2 недели, мотивируя тем, что иногда потребление превышает самозаряд аккумулятора.

Таким образом, проверка аккумулятора задача вполне посильная и необходимая для исправной работы автомобиля.

Проверка автомобильного аккумулятора мультиметром

Аккумуляторные батареи (в сокращении АКБ) как источники электрической энергии нуждаются в периодическом тестировании. Простейшим тестом может быть использование аккумулятора по его прямому назначению.

Например, в фонарике по яркости свечения лампы или в автомобиле по энергичности раскручивания стартера. Но эта оценка состояния аккумулятора весьма приблизительна. Особенно для аккумулятора автомобиля. Ведь имеет значение сама конструкция этого электроприбора.

Разновидностей аккумуляторных батарей существует несколько. Их главное отличие в агрегатном состоянии компонентов.

Автомобильный аккумулятор, как и некоторые другие аналогичные устройства, содержит жидкий электролит. Его состояние проверяется по специальной методике соответствующими приборами.

Но электрические характеристики аккумулятора, как в автомобиле, так и в любом другом случае, можно проверить с помощью мультиметра. Поэтому далее в статье более подробно остановимся на том, как проверить аккумулятор мультиметром.

Его также часто именуют тестером, применяя это название в основном к приборам со стрелочным табло.

Что проверяется в аккумуляторе

Любой аккумулятор, независимо от его конструкции, оценивают по трем основным показателям:

• способность в течение определенного времени поддерживать заданный уровень электрической мощности, что называется емкостью аккумулятора;
• величина силы тока, при которой такой ампераж не вызывает поломку в этом источнике электроэнергии;
• напряжение в полностью заряженном состоянии.

Напряжение аккумулятора, не питающего нагрузку, является максимальным по величине. Оно всегда уменьшается либо по мере разряда, либо в зависимости от силы тока аккумулятора, даже если он полностью заряжен, но питает ту или иную нагрузку.

Силу тока в электрической цепи заряженного аккумулятора определяет не только нагрузка, но и его внутреннее сопротивление. Оно в основном и характеризует батарею как источник электроэнергии.

Чем оно меньше, тем больше электрическая мощность аккумуляторной батареи.

Проверка зарядки аккумулятора мультиметром сводится к замерам напряжения и силы тока. На аккумуляторе любой конструкции можно померить напряжение этим прибором. Но чтобы оценить заряд аккумулятора мультиметром, замерьте в цепи зарядного устройства силу зарядного тока.

Если его величина уменьшается, значит, происходит определенный процесс зарядки. Но следует уточнить то, что проверить напряжение и зарядный ток — это значит просто выяснить, «жив» электроприбор или «мертв».

То есть, может ли батарея использоваться как хотя бы плохонький источник электроэнергии.

Проверка под нагрузкой

Полная проверка аккумулятора всегда делается с замерами токов нагрузки. Например, чтобы проверить аккумулятор автомобиля, нужна нагрузка, рассчитанная на токи в десятки ампер. Такая электрическая конструкция называется нагрузочной вилкой.

Перед тем как проверить мультиметром автомобильный или иной мощный аккумулятор, надо позаботиться о том, чтобы такая вилка была в наличии. Она может быть в комплекте с тестером. Ее можно купить в магазине.

Ну и, в крайнем случае, такую конструкцию можно изготовить своими руками.

Нагрузочная вилка

Вилка по своей сути — это резистор с параллельно присоединенным вольтметром. Он позволяет измерить напряжение на клеммах аккумулятора, нагруженного этим резистором.

Но поскольку ее присоединяют на относительно долгое время, для того чтобы оператор определил емкость батареи, резистор успевает сильно нагреться и нуждается в охлаждении. Отсюда и такая громоздкая конструкция. Но зато измеренная таким способом емкость получается достаточно точной.

Поясним более детально, как измерить ее величину. Этим пояснением также дадим ответ на вопрос, как проверить заряд аккумулятора.

Сразу сделаем важное уточнение. Между измеряемым зарядом аккумулятора и термином «емкость», применяемым к нему же, никакого знака равенства быть не может. Просто эти слова используются на бытовом уровне для удобства как синонимы.

Но суть аккумуляторной емкости состоит в изменении во времени величины силы тока. А понятие заряда статично, то есть означает некое финальное его значение при завершении процесса зарядки.

Наиболее наглядным индикатором энергетического потенциала аккумулятора является напряжение на его клеммах.

Порядок действий

Перед тем как узнать, какое же на них напряжение, рекомендуем проверить автомобильный аккумулятор комплексно, а не только мультиметром. Такую проверку следует делать периодически, особенно перед тем, как зарядить его. Итак, начнем.

• Осматриваем корпус со всех сторон, для того чтобы выявить трещины в нем.
• Проверяем чистоту поверхности с клеммами. Хуже всего — это потеки электролита на ней. Они создают дополнительные цепи разрядки, которые медленно, но верно уменьшают энергоемкость через саморазряд аккумуляторной батареи. В этом несложно убедиться, приложив один щуп мультиметра к одной из клемм, а другим щупом прикоснувшись к корпусу в разных местах электролитного пятна. Прибор устанавливаем в режим измерения напряжения.

Демонстрация наличия напряжений в пятне из пролитого электролита

Если перевести прибор в режим измерения тока, можно получить представление о величинах токов утечки. Пролитый электролит надо обязательно удалить с поверхности.

Как очистить поверхность от пролитого электролита

• Открыть пробки и замерить уровень электролита, набирая его уровнемерной трубкой (трубку погружаем до упора). Если необходимо, доливаем дистиллированную воду так, чтобы уровень в трубочке соответствовал норме.

Замер уровня электролита

• Ариометром меряем плотность электролита.

Замер плотности электролита

Финальной проверкой будет измерение мультиметром электрических параметров аккумулятора.

Замер напряжения на клеммах уже свидетельствует о состоянии батареи.

Связь в аккумуляторной батарее величин напряжения и энергетического потенциала

• Показания мультиметра уточняем нагрузочной вилкой (не отключая щупы мультиметра для более точного измерения). Ее присоединяем к клеммам на пять секунд и фиксируем по табло мультиметра напряжение на 5–6 секундах. Отсчет времени достаточно сделать на раз, два, три, четыре, пять без каких-либо секундомеров.

Специально подобранное сопротивление нагрузочной вилки обеспечивает правильную нагрузку, которая, соответственно действующим стандартам, немного разрядит аккумулятор.

Сопротивление вилки составляет 0,1 Ом, о чем упомянуто в ее техническом паспорте и может быть указано также на упаковке. Поэтому при самостоятельном изготовлении нагрузки из мощных резисторов надо получить именно такую величину их общего сопротивления.

Мощные резисторы для изготовления аналога нагрузочной вилки

Правильные и своевременные измерения позволят максимально использовать конструктивные возможности аккумуляторной батареи.

В заключение все важные параметры покажем вместе на одном изображении.

Как проверить аккумулятор мультиметром – простые советы для новичков

Информация о проверке автомобильного аккумулятора с помощью мультиметра (тестера) поможет вам избежать проблем с запуском двигателя и питанием электрических систем автомобиля.

С помощью простого мультиметра вы сможете провести несколько несложных тестов и диагностировать состояние аккумуляторной батареи.

Мы расскажем и о том, как почистить батарею, чтобы избежать распространенных проблем.

Часто автовладельцы проверяют АКБ, так как она не хочет нормально заряжаться, быстро разряжается, или же вызывает проблемы с запуском мотора. Наша статья поможет вам узнать, как пользоваться цифровым мультиметром и другими простыми инструментами для поиска и устранения неисправностей.

В этой статье мы рассмотрим:

• как проверить напряжение аккумулятора;
• как проверить заряд АКБ;
• как проверить ток утечки;
• как очистить клеммы и др.

Как проверить, заряжен ли аккумулятор автомобиля?

Определить состояние батареи можно с помощью одного из двух (или обоих) простых методов:

Первый метод покажет, достаточно ли у батареи энергии для запуска двигателя. Для этого способа нам понадобится цифровой мультиметр. Это быстрый метод проверки аккумулятора, особенно на необслуживаемых АКБ, у которых нет пробок.

Второй метод предполагает применение ареометра. В отличие от мультиметра, ареометр поможет не только проверить заряд аккумулятора, но определить его общее состояние. С помощью него определяется критический износ АКБ. Но этот инструмент может использоваться лишь на аккумуляторах с откручивающимися пробками. Недорогой ареометр можно найти в любом магазине автозапчастей.

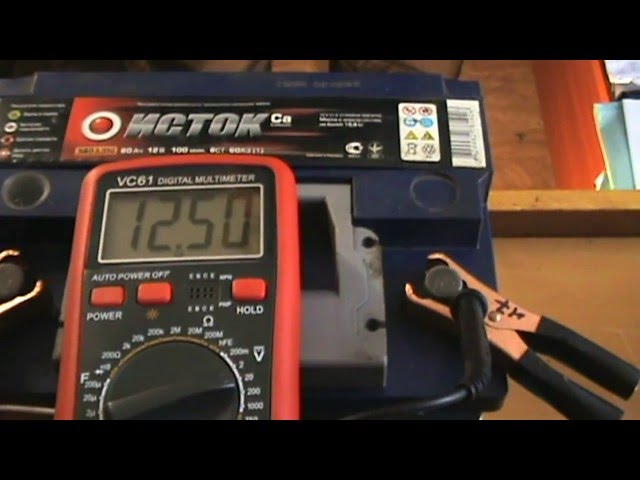

Проверка напряжения аккумулятора с помощью мультиметра

Цифровой мультиметр позволяет быстро определить заряд автомобильной АКБ. Некоторые необслуживаемые батареи оснащаются специальным индикатором заряда, расположенным на крышке. Если батарея полностью заряжена вы увидите зеленую точку, если её надо подзарядить точка будет прозрачной, а в случае неисправности цвет будет желтым.

Независимо от того, есть ли на вашем необслуживаемом аккумуляторе этот индикатор, вы сможете проверить уровень его заряда с помощью мультиметра.

Установите мультиметр в режим постоянного тока (позиция — 20 вольт).

Подключите черный щуп тестера к минусовой клемме.

Подключите красный щуп к плюсовой клемме АКБ.

Попросите ассистента включить фары, что обеспечит небольшую нагрузку на аккумулятор.

Проверьте показатели вольтметра.

При температуре около 25°C они будут следующими:

• около 12,5 Вольт – заряд в норме;
• около 12,3 Вольт – батарея заряжена примерно на 75%;
• 11,8 Вольт или ниже – АКБ заряжена примерно на 25% или менее.

Если вы увидели низкие показатели, необходимо выполнить зарядку аккумулятора малым током и повторить проверку. Если уровень заряда не поднимается, АКБ необходимо заменить.

Проверка заряда аккумулятора и его общего состояния

Проверка плотности электролита покажет, насколько заряжена аккумуляторная батарея автомобиля. Также этот тест помогает определить состояние АКБ.

Для получения наиболее точных результатов используйте ареометр со встроенным термометром. Обычно ареометры поставляются со специальными табличками, которые помогут вам в ходе выполнения проверки при различных температурах окружающей среды.

Выполняя следующий тест, обязательно надевайте защитные перчатки и очки:

Выкрутите пробки с крышки АКБ.

Погрузите наконечник ареометра в первую банку (ячейку) и сожмите грушу ареометра.

Отпустите грушу, чтобы электролит мог войти в наконечник ареометра.

Проверьте удельный вес электролита, учитывая советы в инструкции к инструменту.

Запишите полученные данные и проведите аналогичную проверку остальных банок АКБ.

Сравните полученные результаты с информацией в инструкции производителя ареометра.

Обычно, если показатели составляют в пределах 1.265-1.299, аккумулятор вашего автомобиля заряжен. Если показатели падают ниже 1.265, это признак разряженной батареи. В большинстве случаев решить проблему можно с помощью медленного заряда. Разница в 25-50 пунктов (пункт равен 0.001) между показаниями указывает на то, что произошло сульфатирование пластин АКБ, поэтому её придётся заменить.

Как проверить клеммы аккумулятора

Это одна из основных причин проблем с питанием. Грязные, покрытые коррозией или ослабленные клеммы аккумуляторных батарей рано или поздно приведут к проблемам с запуском двигателя. Но иногда это сложно обнаружить простым визуальным осмотром.

Мы расскажем о проверке клемм на предмет падения напряжения с помощью мультиметра.

Отключите систему зажигания. Для этого надо на время проверки отключить катушку зажигания или вытащить предохранитель либо реле топливного насоса (узнать о расположении этих элементов вы сможете с помощью руководства по ремонту автомобиля). Это предотвратит запуск двигателя.

Подключите красный щуп мультиметра к плюсовому выводу батареи. А черный щуп приставьте к кабельной клемме, которая подключена к тому же выводу АКБ.

Попросите ассистента прокрутить двигатель (он не заведётся, если вы сделали всё правильно в первом пункте). Если на мультиметре отображается более 0,5 вольт, необходимо очистить или проверить физическое состояние вывода аккумулятора и клеммы.

Проверьте другую клемму аккумулятора. На этот раз черный щуп надо соединить с минусовым выводом АКБ, а красный – с клеммой, которая к нему подключена. Попросите ассистента запустить двигатель (он не должен завестись). Проверьте показатели мультиметра. Если напряжение превышает 0,5 вольт, необходимо очистить или проверить физическое состояние вывода батареи и клеммы.

Как проверить утечку тока на автомобиле мультиметром

Отложения на крышке аккумуляторов — одна из основных причин их «смерти». Грязь и кислота смешиваются и накапливаются, в результате чего постепенно формируется место утечки тока. Чтобы проверить утечку тока на аккумуляторе вашего автомобиля, воспользуйтесь мультиметром.

Установите вольтметр в режим измерения самого низкого напряжения. Включите прибор и коснитесь черным щупом минусовой клеммы АКБ, а красный щуп приставьте к грязной крышке АКБ.

Если на дисплее прибора появляется даже минимальное напряжение, отложения дают утечку. Переходите к следующему разделу об очистке аккумулятора.

Если во время этого теста утечка отсутствует, но вы подозреваете, что один из электрических потребителей расходует энергию, необходимо выполнить его поиск.

Проверка корпуса

Теперь пришло время проверить физическое состояние корпуса. Поврежденный корпус аккумулятора может не только помешать его работе, но и привести к полному выходу из строя детали. Для диагностики необходимо извлечь батарею из автомобиля.

• Отсоедините клеммы от аккумуляторной батареи (сначала минусовую). Открутите крепежные элементы (при необходимости), чтобы вытащить аккумулятор.
• Убедитесь в работоспособности крепежного механизма. Если крепёж пришёл в негодность, замените его. Это предотвратит вибрацию батареи и возможность её повреждения во время движения авто.
• Поместите АКБ на ровную поверхность. Внимательно осмотрите её корпус на предмет возможного повреждения. Проверьте наличие выпуклостей, трещин или повреждённых выводов.
• Перезаряд или короткое замыкание может привести к вздутию батареи. Поэтому, если вы обнаружите признаки вздутия, необходимо проверить систему зарядки.
• Проверьте провода от аккумулятора. При обнаружении трещин или признаков износа их надо заменить.

Как очистить аккумулятор

Очистка корпуса

Вы можете использовать простой метод очистки корпуса АКБ. Вам необходимо приготовить смесь из 250 мл теплой воды и 1 столовой ложки пищевой соды. Это поможет нейтрализовать и удалить кислоту и грязь с корпуса и клемм батареи.

Наденьте защитные очки и резиновые перчатки и с помощью мягкой кисти нанесите раствор на стенки и крышку корпуса. Если у вас обслуживаемый аккумулятор с пробками на крышке, не допускайте, чтобы смесь просачивалась внутрь батареи. Удалите остатки раствора с помощью чистой тряпки.

Очистка клемм аккумулятора

Как и в случае с корпусом, грязь и коррозию необходимо удалить с помощью раствора воды и пищевой соды.

Чтобы облегчить задачу, вылейте смесь в одноразовый стаканчик и окуните клемму в него на 1-2 минуты. Повторять процедуру рекомендуется до тех пор, пока обе клеммы не будут полностью чистыми.

Очистка полки

Проверьте состояние полки для аккумуляторной батареи в вашем автомобиле. Убедитесь, что там нет трещин, признаков коррозии, а все крепежные элементы расположены в предусмотренном производителем месте. При необходимости грязь и коррозию можно удалить уже известным вам способом.

Установка батареи на место

После очистки отсека для батареи, её клемм и корпуса установите АКБ обратно. Не забудьте надёжно зафиксировать аккумулятор с помощью соответствующего механизма. Подключите клеммы, начав с плюсовой. После подключения клемм нанесите на них тонкий слой вазелина, который препятствует формированию коррозии в этих местах.

Если проверка мультиметром показала, что аккумулятор автомобиля находится в хорошем состоянии, советуем своевременно обслуживать АКБ. Это продлит срок службы этого важного компонента автомобиля.

Как проверить аккумулятор автомобиля — советы и способ проверки

Если ваш автомобиль не заводится, скорее всего, вам сразу же придет в голову мысль о том, что аккумулятор неисправен или разрядился. Вы должны знать, как выполняется проверка аккумулятора автомобиля.

Во-первых, визуально осматривается его корпус на наличие видимых повреждений. Затем нужно измерить плотность электролита — она должна соответствовать 80 процентам заряда аккумулятора.

Величина плотности не должна отличаться от номинальной больше, чем на 0,02 г/см.куб.

Как проверить аккумулятор автомобиля — финальная проверка

Выполнять финальную проверку следует с нагрузочной вилкой. На нормальном аккумуляторе вольтметр будет показывать 12,5-12,9 В. Этот замер следует выполнять без нагрузки.

С нагрузкой исправный аккумулятор будет показывать не менее 11 В (это значение должно удерживаться в течение десяти секунд).

Если фактические параметры соответствуют требованиям, аккумулятор считается хорошим и подлежит установке на транспортное средство.

Понятно, что обслуживание аккумулятора автомобиля включает в себя и его зарядку. Подающий ток при этом устанавливается на величину одна десятая от общей емкости батареи. Длительность зарядки может быть от 4 до 12 часов и напрямую зависит от степени изношенности батареи. Признаком полной зарядки может послужить выделяющийся газ, образующийся при кипении электролита в аккумуляторных банках.

Решая, как проверить емкость, вы должны знать и некоторые справочные цифры:

• в исправном и полностью заряженном аккумуляторе плотность электролита будет 1,24 г/см. куб в летнее время года и 1,28 — в зимнее,
• снижение плотности электролита на четыре сотых грамма на кубический сантиметр говорит о том, что аккумулятор разрядился на четверть,
• снижение плотности электролита на 0,08 гр/см. куб говорит о том, что аккумулятор потерял половину своего заряда.

Если быстро разряжается аккумулятор автомобиля, то причин тому может быть несколько. В частности, резкое понижение уровня рабочей жидкости.

При необходимости выполнения доливки вначале нужно определить, почему снизился уровень. Так, если электролит выплеснулся или пролился, то его недостаток нужно компенсировать электролитом.

Если же электролит выкипел, его можно долить дистиллированной водой.

Работы по проверке аккумулятора относятся к профилактическим. Они вполне доступны водителям для самостоятельного выполнения. Кстати, если вы решите установить сигнализацию на автомобиль, то не забывайте и о том, что нагрузка на аккумуляторный элемент увеличится.

Так, время зарядки будет небольшим, если исключить возможные утечки тока. Проверить наличие или отсутствие таких утечек можно с помощью несложных замеров. После ночи или нескольких часов стоянки измерьте цифровым тестером напряжение на аккумуляторной батарее. Его величина должна составлять 12,66 В. Если же она ниже требуемого показателя, то можно пойти таким путями:

• учитывайте, что при длительной стоянке автомобиля может произойти саморазряд аккумуляторной батареи за счет «мелких» потребителей (той же сигнализации),
• если утечка тока более значительна, следует снять любую из клемм и в образовавшийся разрыв включить тестер, работающий в режиме амперметра. Прибор должен отобразить показания в диапазоне от 30 до 40 мА. Если величина в данном случае существенно больше, вам придется искать утечку — конечно, только в том случае, если от аккумулятора не запитаны камеры слежения, дополнительные сигнализации или аудиосистема,
• величину пускового тока, которую аккумулятор отдает при запуске двигателя измерять не следует по причине элементарной безопасности.

Как определить степень заряда аккумуляторной батареи

Существует множество рекомендаций относительно того, как продлить работу машинных узлов и механизмов — например, как поменять свечи и прочее. Однако вы должны понимать, что аккумуляторная батарея — не вечный элемент и после длительной эксплуатации подлежит замене.

Как уже упоминалось, напряжение, измеряемое на клеммах, соответствует определенному уровню заряда:

• величина напряжения в 12,6 В соответствует стопроцентному заряду,
• напряжение 12,4 В — батарея заряжена на три четверти,
• напряжение 12,2 В соответствует пятидесятипроцентному заряду,
• напряжение 12,0 В — батарея заряжена на одну четверть емкости,
• напряжение 11,8 В говорит о том, что батарея разряжена,
• напряжение ниже 11,0 В свидетельствует о том, что аккумуляторная батарея вышла из строя и нуждается в утилизации. При эксплуатации такой батареи вы сильно рискуете работоспособностью генератора или зарядного устройства.

Кстати, существуют еще и сопутствующие автомобильные проверки — например, вы должны знать, как проверить лямбда зонд и как проверить генератор. В ходе проверки генератора выполняется его визуальный осмотр — в том числе, проверяется проводка и ремень привода.

Напряжение в данном случае измеряется в прикуривателе — оно должно быть около 14 В при замерах в «спокойном» состоянии и не менее 13 В при замерах под нагрузкой.

Величина напряжения ниже рекомендуемых значений говорит о том, что вышли из строя регулятор генератора или выпрямительный блок.

Видео — «Как проверить аккумулятор(англ.)»

Как проверить аккумулятор – Основы электроники

Сегодняшняя статья посвящена проверки аккумулятора автомобиля.

В процессе эксплуатации автомобиля мы периодически сталкиваемся с вопросом как проверить аккумулятор. Обычно это происходит в двух случаях, при покупке нового аккумулятора и при возникновении проблем с аккумулятором уже в процессе эксплуатации.

Вот и я вам советую: не хотите проблем, особенно зимой, своевременно проверяйте аккумулятор на его работоспособность в качестве источника ЭДС для вашего автомобиля, так как в некоторых режимах работы АКБ может быстро прийти в негодность. Причиной этому являются частые недозаряды или перезаряды аккумулятора автомобиля.

Причиной недозаряда могут быть частые поездки на короткие расстояния, включения режима прогрева в зимнее время, а также неисправность регулятора напряжения генератора автомобиля.

Вследствие этого возникает такое неприятное явление как сульфатация пластин аккумулятора.

Явление плохое и это тема отдельной статьи, поэтому если не хотите пропустить подписывайтесь на новые выпуски журнала «ЭЛЕКТРОН» внизу статьи.

Теперь о перезаряде. Перезаряд может привести к осыпанию пластин, а если АКБ не обслуживаемый, то и к его механической деформации. А возникает перезаряд, если в результате неправильной работы регулятора напряжения на аккумулятор выдается завышенное напряжение с генератора, а так же в результате длительных и затяжных поездок на высоких оборотах двигателя.

Надеюсь, я вас убедил, что вопрос как проверить аккумулятор вы должны знать, дабы не привести свой АКБ в кусок свинца стоимостью в 300 рублей (в лучшем случае) и вовремя применять меры по увеличению срока службы аккумулятора.

В общем, процесс проверки аккумулятора я бы посоветовал проводить с выполнением следующих пунктов.

1. Внешний осмотр аккумулятора

2. Проверка уровня электролита в аккумуляторе

3. Проверка плотности электролита в аккумуляторе

4. Измерение напряжения на аккумуляторе вольтметром или мультиметром

5. Проверка аккумулятора нагрузочной вилкой.

Итак, начнем.

Внешний осмотр аккумулятора

Внешний осмотр аккумуляторной батареи я советую проводить при любом удобном случае, когда вы заглядываете под капот своего авто. Причины этого действия лежат на поверхность аккумулятора. А именно в процессе эксплуатации на поверхности аккумулятора накапливается грязь, влага, потеки электролита (испарение при кипении).

Все это приводить к возникновению токов саморазряда АКБ.

И если к этому добавить окисленные клеммы аккумулятора, а еще токи утечки на электронику автомобиля, то и получается если вовремя не подзарядить батарею, то возникнет глубокий разряд аккумулятора, а частые глубокие разряды прямая дорога к сульфатации пластин и уменьшению срока службы аккумулятора.

Убедиться в наличии саморазряда можно подключив один щуп вольтметра на клемму АКБ а другим провести по поверхности аккумулятор, при этом вольтметр покажет какое-то напряжение, соответствующе определенному току саморазряда батареи.

Обычно потеки электролита убираются раствором соды в воде (чайная ложка на стакан воды), что и понятно: электролит-кислота, раствор соды – щелочь (для того кто химию не помнит!).

Клеммы зачищаются мелкой наждачной бумагой и проверяется надежность их соединения с проводами и АКБ.

Ну и обратите внимания на корпус в целом. В случае плохого крепления аккумулятора, особенно в морозы, когда пластиковый корпус довольно хрупок, могут возникнуть трещины в корпусе.

Проверка уровня электролита в аккумуляторе

Следующим этапом, после проверки и устранения саморазряда автомобильного аккумулятора необходимо произвести проверку уровня электролита в нем. Конечно, это касается только обслуживаемых аккумуляторных батарей.

Проверка уровня электролита производится специальной стеклянной уровнемерной трубкой, при этом уровень электролита должен быть в пределах 10-12 мм над пластинами АКБ.

Уровнемерная трубка это обычная стеклянная трубка с нанесенными на нее делениями в миллиметрах.

Для того, что бы замерить уровень электролита необходимо трубку поместить в заливное отверстие АКБ до соприкосновения с сеткой сепаратора, верхний конец трубки зажать пальцем и вытащить трубку.

Верхний уровень электролита в уровнемерной трубке будет соответствовать уровню электролита в аккумуляторе.

В основном заниженный уровень является следствием «выкипания» электролита, в этом случае уровень электролита доводится доливкой дистиллированной воды.

Доливка в аккумулятор непосредственно электролита производится только в том случае, когда вы уверены, что понижение уровня произошло вследствие разливания электролита из батареи.

Перед тем как приступить к дальнейшей проверки аккумулятора необходимо оценить степень его заряженности и дальнейшую проверку аккумулятора производить после полной зарядки.

Определить степень заряженности можно двумя способами: либо измерить плотность электролита в аккумуляторе, либо измерить напряжение на аккумуляторе.

Проверка плотности электролита в аккумуляторе (для обслуживаемых АКБ)

Прибор для проверки плотности электролита в аккумуляторе называется – ареометр.

Для замера плотности электролита в аккумуляторе необходимо ареометр поместить в заливное отверстие аккумулятора, с помощью груши произвести забор электролита в колбу, так, что бы поплавок свободно плавал и снять показание плотности по шкале ареометра в соответствие с верхним уровнем электролита.

Значение плотности при 100 % заряженном аккумуляторе будет зависеть от температурных условий эксплуатации АКБ.

Таблица 1. Определение плотности электролита для различных климатических зон.

Причем следует знать, что уменьшение плотности на 0,01 г/см3 от номинального значения соответствует разряду аккумулятора на 5-6%.

Таблица 2. Степень разряженности батареи при различной плотности электролита.

Однако значения, приведенные в таблице, будут верными, если вы производили проверку плотности при температуре электролита 20-30 °С. Если температура отличается от этого диапазона, то следует к измеренному значению плотности прибавить (вычесть) поправку согласно таблице.

Таблица 3. Поправка к показанию ареометра при измерении плотности при различной температуре.

Обычно в автомобильных аккумуляторах, которые вы можете купить в магазине, плотность электролита соответствует 1,27 г/см3 . Допустим, при проверке плотности электролита в аккумуляторе ареометр показал значение 1,22 г/см3 (то есть плотность упала на 0,05 г/см3), то это значит, что АКБ разрядилась на 30 % от номинального значения.

В этом случае батарею необходимо зарядить. После этого, если АКБ исправна, то значение плотности электролита восстановится до номинального значения. Самое главное не допускайте разряда батареи больше чем на 50%.

Следует отметить, что от плотности электролита зависит температура его замерзания.

Таблица 4. Температура замерзания электролита различной плотности.

Поэтому низкая плотность электролита в зимнее время ведет к его замерзанию, стремительной потери емкости аккумулятора, а иногда даже к физическим деформациям и появлению трещин.

Измерение напряжения на аккумуляторе вольтметром или мультиметром

Оценить степень заряженности аккумулятора можно измерив напряжение на нем. Для этого необходим вольтметр или популярный в наше время прибор – мультиметр.

Для измерения напряжение с помощью мультиметра, включите его в режим измерения постоянного напряжения, при этом диапазон установите выше максимального значения напряжения на заряженном аккумуляторе. Например, для популярного недорогого мультиметра серии DT-830 (M-830) это 20 вольт.

Далее подключите черный (COM) щуп мультиметра на минус аккумулятора, красный (плюсовой) на плюс АКБ и снимите показания с дисплея мультиметра.

Напряжение полностью заряженного аккумулятора должно быть не менее 12,6 вольта.

Если напряжение батареи менее 12 вольт, степень ее заряда упала больше чем на 50 %, аккумулятор необходимо срочно зарядить! Нельзя допускать глубоких разрядов АКБ, это ведет, повторюсь еще раз, к сульфатации пластин аккумулятора. Напряжение на аккумуляторной батареи величиной меньше 11,6 в означает, что батарея разряжена на 100 %.

Опять же нельзя жестко привязываться к конкретному значению напряжения, так как оно связано с плотностью электролита в аккумуляторе.

Автомобильный аккумулятор состоит из шести банок, соединенных последовательно. Напряжение одной банки можно вычислить по формуле:

Uб= 0,84 +ρ

где, ρ – плотность электролита;

Тогда напряжение на аккумуляторе будет равно:

Uакб = 6*(0.84 +ρ)

При плотности АКБ равной 1,27 г/см3 напряжение на аккумуляторе будет:

Uакб = 6*(0,84 +1,27) = 12,66 вольт

Соответственно при разной начальной плотности электролита в аккумуляторе будет и разной напряжение на нем.

Проверка аккумулятора нагрузочной вилкой

Однако, просто проверки напряжения на аккумуляторе не достаточно для полной и качественной оценки его работоспособности.

Следующим этапом необходимо проверить способность аккумулятора выполнять свои функции при подключении к нему нагрузки.

Ведь может быть такой случай, когда при измерении напряжения определяется, что АКБ полностью заряжена, а «крутит двигатель» плохо или вообще не «крутит».

Можно предположить, что у такого аккумулятора упала емкость в результате долгой, а чаще неправильной эксплуатации и разряжается он настольно быстро, что «умирает» за одну секунду.

Итак, чтобы проверить работу аккумулятора под нагрузкой используется нагрузочная вилка. Схема нагрузочной вилки приведена на рисунке.

То есть нагрузочная вилка представляет собой вольтметр с возможностью подключения параллельно с его выводами нагрузки. Для стартерных батарей сопротивление нагрузки выбирается в диапазоне 1-1,4 от емкости аккумулятора. Это считается максимальным разрядным током для аккумулятора. Не путать со стартерным током.

Сначала проводится измерение напряжения аккумулятора без нагрузки и определение степени его заряженности с помощью таблицы.

Таблица 5. Зависимость степени заряженности АКБ от напряжения на холостом ходу. (АКБ находится в покое не менее 24 часов).

Вторым этапом является измерение напряжение на аккумуляторе при подключенной нагрузки и определение степени заряженности согласно таблице. Снятие показание под нагрузкой производится в конце пятой секунды с момента подключения нагрузки.

Таблица 6. Зависимость степени заряженности АКБ от напряжения в конце 5 секунды тестирования нагрузочной вилкой.

Значения в данных таблицах взяты непосредственно из инструкции на нагрузочные вилки.

Таким образом, при 100% заряженном аккумуляторе напряжение, измеряемое под нагрузкой не должно быть меньше 10,2 вольта. В противном случае считается что аккумулятор недозаряжен и его необходимо зарядить.

Если же случилась такая ситуация, что без нагрузки аккумулятор показывает напряжение 100% заряженного аккумулятора, а при включении нагрузки напряжение сильно «просаживается» и сильно отличается от значений указанных в таблице, то значит, имеет место быть в таком аккумуляторе неисправность (сульфатация, короткозамкнутые пластины и т. д.).

Поэтому необходимо, если это возможно устранять неисправность или приобретать новый аккумулятор, что бы в один прекрасный день он вас не подвел.

Вот на сегодня и все. В этой статье я затронул только вопрос проверки аккумуляторной батарей. Как же правильно зарядить аккумулятор, попытаться восстановить его после сульфатации и многие другие вопросы я расскажу в следующих выпусках журнала ЭЛЕКТРОН.

Поэтому не забываем подписываться на новые выпуски интернет-журнала по электротехнике и электронике.

А теперь подробное видео о том как проверить аккумулятор автомобиля:

Как лучше проверить аккумулятор автомобиля на работоспособность: выбираем подходящий способ

Владельцам автомобиля и просто водителям рано или поздно приходится сталкиваться с вопросом исправности аккумулятора. При покупке такого важного компонента для своей машины и в процессе эксплуатации полезно знать элементарные методы — как проверить работоспособность аккумулятора автомобиля. Рассмотрению данных способов посвящена эта статья.

Визуальный осмотр аккумулятора

При покупке аккумулятора и каждый раз, когда вы открываете капот автомобиля, уделите внимание таким вопросам:

• целостность корпуса;
• отсутствие пыли и грязи на аккумуляторе;
• чистота клемм и отсутствие на них рыхлого белого или светло-зеленого налета;
• отсутствие влаги и потеков электролита;
• плотное прилегание и затяжка клемм и крепежных элементов.

Загрязнение корпуса АКБ или наличие на нем влаги, приводит к ускоренному саморазряду аккумулятора. При недостаточно плотном прилегании клемм к выводным контактам возрастает сопротивление в местах соединения. Это приводит к уменьшению величины пускового тока на стартере и затруднению процесса запуска двигателя. Клеммы значительно нагреваются. Ухудшается зарядка аккумулятора.

Для недопущения этих проблем достаточно содержать аккумулятор в чистоте и своевременно подтягивать крепеж.

Потеки электролита следует устранять слабым щелочным раствором (5 грамм соды на 100 грамм воды) и вытереть все поверхности сухой ветошью.

Контакты и клеммы зачищают мелкозернистой наждачной бумагой и смазывают техническим вазелином. Или проверяя уровень масла в двигателе, коснитесь щупом клемм, этого достаточно для их смазки и защиты от окисления.

Проверка уровня и плотности электролита

Состояние (уровень и плотность) электролита можно проверить только на обслуживаемых аккумуляторах. Для этого аккумулятор следует разместить на горизонтальной поверхности и выкрутить пробки, закрывающие отверстия каждой банки. Визуально убедитесь, что в каждой банке электролит покрывает пластины приблизительно на один сантиметр.

Для более точной проверки уровня электролита в аккумуляторе воспользуйтесь градуированной стеклянной трубкой или простой стеклянной трубкой и линейкой.

Опустите трубку в отверстие до упора ее нижнего конца в пластины.

Закройте пальцем отверстие в верхнем конце трубки.

Вытащите трубку и убедитесь, что уровень электролита в трубке составляет 10-15 мм.

Проведите замеры в каждой банке.

В банки, где уровень электролита ниже нормы, долейте дистиллированную воду, предварительно удостоверившись в целостности корпуса.

Доливка электролита допускается только при полной уверенности, что он пролился. Доливайте электролит, плотность и температура которого идентичны, находящемуся в вашем аккумуляторе. После этого зарядите аккумулятор.

Проверка плотности электролита в аккумуляторе осуществляется ареометром для кислот при температуре воздуха около 25°С после полной зарядки. Он выглядит как стеклянная колба с резиновой грушей на верхнем конце, в которую помещен поплавок с градуировкой — ареометр. Градуировка шкалы на на таком измерительном приборе производится соответственно удельному весу жидкости в системе СГС (г/см3).

При работе с электролитом принимайте меры по защите глаз и кожи, ведь электролит – это кислота.

Для проверки плотности электролита поместите наконечник кислотомера в отверстие любой банки аккумулятора и втяните грушей электролит в колбу так, чтобы ареометр свободно плавал. Линия на шкале ареометра, совпадающая с поверхностью электролита, соответствует его плотности.

По специальной таблице соответствия плотности электролита уровню заряженности батареи определяют ее пригодность к эксплуатации. Обычно, при температуре электролита 25 °С и при полной зарядке батареи, нормальная плотность электролита для средней полосы должна составлять 1,28 +-0,01 г/см3.

Понижение плотности на 0,01 г/см3 означает разрядку банки АКБ на 5-6 %.

Например, при проверке плотности показания ареометра составляют 1,23 г/см3. Это на 0,05 г/см3 меньше номинального значения 1,28 г/см3. Значит, аккумулятор разрядился на 25-30% и требует подзарядки. Производите такую проверку раз в шесть месяцев.

Проверка аккумулятора нагрузочной вилкой

Проверка АКБ нагрузочной вилкой производится на обслуживаемых и на необслуживаемых агрегатах. По результатам проверки можно определить степень заряда батарей и сделать выводы об их работоспособности.

Нагрузочная вилка состоит из вольтметра (стрелочного или цифрового), помещенного в корпус вместе с подключаемыми нагрузочными сопротивлениями, и выведенными контактами в виде заостренных штырей. Измерения производятся на отключенном и обслуженном аккумуляторе. Клеммы и корпус должны быть чистыми и сухими, пробки на банках должны быть закрыты.

Предварительно проводятся измерения напряжения АКБ без нагрузки. Для этого отключите нагрузочное сопротивление и плотно прижмите ножки нагрузочной вилки к клеммам.

Зафиксируйте показания вольтметра. При плотности электролита 1,28 г/см3 и напряжении на батарее без нагрузки не ниже 12,7В аккумулятор является полностью заряженным.

Падение напряжения на 0,2В соответствует 20 % разряду батареи.

Но главное предназначение нагрузочной вилки состоит в проведении измерений при имитации реальной работы АКБ. Для этого подключите нагрузочное сопротивление соответствующее 1-1,4 от емкости аккумулятора.

При проведении измерения удерживайте пять секунд плотно прижатые к клеммам ножки нагрузочной вилки. На пятой секунде отметьте показания вольтметра.

Напряжение на работоспособной и полностью заряженной батарее будет не ниже 10,2В и не должно снижаться в течении этого времени.

Если напряжение ниже или падает при проведении измерений, то аккумулятор не полностью заряжен или неисправен. Если показания вольтметра равны или ниже 7,8В, то батарея полностью разряжена.

Падение напряжения на 0,6В от 10,2В соответствует снижению заряженности на 25%. Если без нагрузки аккумулятор имеет 100% заряд, а под нагрузкой напряжение резко падает, это свидетельствует о неисправности АКБ.

Как проверить аккумулятор автомобиля мультиметром

Проведение измерений напряжения с помощью мультиметра также позволяет определить, насколько заряжен аккумулятор. Для этого необходимо выполнить следующие действия:

• Включите мультиметр в режим для измерения постоянного напряжения, при соответствующих пределах измерения.
• Подсоедините черный щуп к минусовой клемме, а красный – к плюсовой клемме АКБ.
• Зафиксируйте показания на дисплее мультиметра.

Полностью заряженным аккумулятор считается при напряжении не ниже 12,7В. Если зафиксировано напряжение 11,7В, то АКБ полностью разряжена.

Значит, можно приблизительно подсчитать степень заряда аккумулятора, учитывая, что падение напряжения на 0,1В соответствует падению уровня заряда на 10%.

Метод проверки без приборов

Современные необслуживаемые аккумуляторы выпускаются с встроенными индикаторами или системой самодиагностики. Состояние таких АКБ легко определить, прочитав инструкцию. Как проверить исправность аккумулятора автомобиля, если у вас простой агрегат и отсутствуют необходимые приборы?

• Проведите внешний осмотр, как указано выше.
• Устраните загрязнение и плотно закрепите клеммы.
• Не заводя двигатель, включите все световые приборы на автомобиле.
• Если за пять минут яркость свечения фар не изменится, то АКБ в хорошем состоянии.

Также, любой водитель знает о том, как трудно завести двигатель при неисправном или разряженном аккумуляторе.

Теперь вы знаете, как проверять аккумулятор на работоспособность. Не следует заряжать и производить измерения на замерзших батареях. Правильно обслуживайте ваш аккумулятор, и он прослужит долго.

Видео о том, как проверить состояние аккумулятора автомобиля
