Меняем вилку сцепления на ВАЗ 2110 самостоятельно
Вилка сцепления (ВС) – важный элемент трансмиссионной системы автомобиля. Она представляет собой рычаг, с помощью которого отводится нажимной диск, в результате это происходит выключение сцепления. ВС иногда называют вилкой выключения.
ВС в основном является частью механической коробки переключения передач, реже в гидравлических приводах. Конструкция ВС в КПП на ВАЗ 2110 довольно простая: металлический стержень, на котором закреплен рычаг и две лапки.

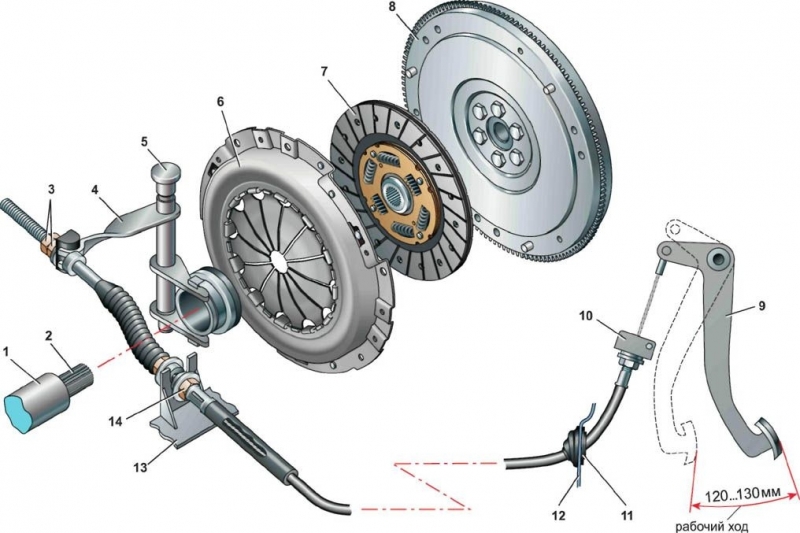

Под номером 5 ВС
При нажатии на педаль сцепления (ПС) благодаря ВС перемещается муфта выжимного подшипника, таким образом, внутренняя кромка пружины перемещается вперед и происходит выключение устройства. Естественно, от исправности ВС зависит правильное включение выключение сцепления.
Замена ВС требуется в следующих случаях:
- обнаружена деформация детали;
- выявлены трещины на корпусе;
- изогнутость ВС;
- выявлены дефекты лапок в местах соприкосновения с муфтой выжимного подшипника;
- изношены лапки.
На фото заснята поломанная ВС.
ВС с поломанным рычагом
Если на ВС есть трещины, то это снижает качество работы ПС, происходит позднее схватывание, машина может пробуксовывать, педаль при нажатии западать.
Возникает необходимость в регулировании свободного хода. По трещине ВС отклоняется от выжимного подшипника.
Регулирования хватает лишь на несколько суток, а при значительном дефекте регулировать приходится через несколько часов
Обнаружить трещину можно визуальным осмотром, поставив машину на эстакаду или смотровую яму, найти на днище машины защитный пыльник вилки. Отодвинув пыльник, нужно осмотреть вилку на предмет наличия трещины, удобнее воспользоваться фонариком.
Загрузка …
Процесс замены
Сложность замены ВС на ВАЗ 2110 заключается в том, что необходимо демонтировать КПП, сама процедура замены детали простая.
Необходимые инструменты
Для проведения процедуры замены ВС необходимо установить машину на подъемное приспособление или смотровую канавку. Можно поднять авто с помощью домкрата и установить на опоры.
Из инструментов и материалов нужно приготовить:
- новую ВС;
- набор ключей;
- плоскогубцы
- отвертку;
- фонарик;
- домкрат.
Приготовив все инструменты можно приступать к процессу замены.
Новая деталь для замены
Этапы
Для того, чтобы поменять ВС на ВАЗ2110, нужно снять коробку переключения передач. После демонтажа коробки выполняются следующие действия:
Фотогалерея
Вытягиваем резиновый чехолВынимаем пластмассовую втулкуСнимаем вилку сцепленияПроверка металлической втулкиСнимаем пружинный фиксаторПроверяе правильность установки
Видео «Снятие выжимного подшипника и вилки сцепления ваз 2110»
В этом видео подробно показывается, как снять выжимной подшипник и ВС.
Замена вилки сцепления на ВАЗ-2110: фото и видео, артикулы
Владельцы ВАЗ-2110 сталкивались с проблемой поломки вилки сцепления. Обычно на сервисе берут кругленькую сумму за ремонт, поскольку приходится снимать коробку передач, поэтому автолюбители стараются провести восстановительные работы самостоятельно.
Видеоматериалы по теме
Видеоматериал расскажет и наглядно покажет, как сменить вилку сцепления своими руками, а также о необходимом инструментарии, тонкостях и нюансах проведения работ.
Схема трансмиссии на ВАЗ-2110 и причины износа вилки сцепления
Конструкция вилки сцепления.
Перед тем, как приступить непосредственно к выполнению самой ремонтно-восстановительной операции, стоит рассмотреть причины смены вилки сцепления на ВАЗ-2110.
Итак, рассмотрим причины смены детали:
- Деформация вилки сцепления.
- Трещины в корпусе.
- Дефект лапки или износ.
Вот так она выглядит, когда её только-только сняли с автомобиля.
Процесс замены
Когда рассмотрены все причины, можно переходить непосредственно к процессу смены детали:
Снимаем резиновый пыльник.
Вынимаем пластмассовую втулку.
Вынимаем вилку сцепления с посадочного места.
Посадочное место крепления вилки сцепления.
Демонтируем пружинный фиксатор. При износе, меняем его.
Собранный узел после проведения ремонта.
Выбор детали
Есть только два производителя – РФ (оригинал) и Китай Дорожная Карта (не рекомендуется, поскольку качество ниже среднего). Обе детали выпускаются под оригинальным каталожным номером — 21101601200. Средняя стоимость на автомобильном рынке запасных частей составляет – 1000 рублей.
Новая вилка сцепления.
Выводы
Процесс смены вилки сцепления на ВАЗ-2110 – прост. Наиболее сложной операцией является демонтаж коробки переключения передач. Что касается выбора запасной части, то всё просто – только оригинал. Дёшево, ну и других вариантов, то собственно и нет.
Особенности замены вилки сцепления на ВАЗ-2110, 2111, 2112
Приводная вилка сцепления необходима для правильной работы всей трансмиссионной системы. Этот механизм представляет собой рычаг, при давлении на который происходит следующее: при выжимании педали перемещается муфта, выжимной подшипник, это приводит к перестановке внутренней кромки пружины вперед, а сцепление выключается.
При обратном движении педали сцепление включается, поэтому иногда данная запчасть называется вилкой выключения или включения соответственно.
Обычно вилка сцепления встречается в механических коробках, изредка входит в состав гидравлических. Приводная вилка представляет собой металлический стержень, на котором закреплены рычаг и две лапки.
Какие обычно бывают неисправности вилки сцепления ВАЗ-2110, требующие замены
Вилка сцепления подвергается износу, как и другие детали. Возможен и заводской брак, но вследствие простоты конструкции встречается намного реже.
Менять вилку нужно в любом случае, так как эта деталь является необходимой для движения вашего авто. Без нее невозможно переключение передач.
Стоимость запчасти составляет 300-500 рублей. Обратите внимание при выборе на качество материала, толщину металла. Очень часто вилка из тонкого железа гнется практически сразу.
Хотя деталь проста по своей конструкции, заменить ее может быть не так просто самостоятельно. При обращении в автосервис за замену приводной вилки сцепления ВАЗ-2110 придется отдать от 1500 до 2500 рублей.
Замена
Если на классике поменять вилку, не снимая коробку переключения передач, еще можно, но сделать то же самое на ВАЗ-2110 не получится. На замену понадобится от 3 до 4 часов в зависимости от опыта.
Итог
Если использовать при замене запчасть надлежащего качества, то приводная вилка сцепления прослужит немало. Смененные сопутствующие элементы защитят механизм и улучшат его работу.
Как поменять вилку сцепления на ВАЗ 2110
Устранение неполадок в системе работы автотранспортного средства, в том числе и поломок сцепления, первым делом предусматривает диагностику. Ее проводят при выраженных нарушениях работы узлов автомобиля. Выявление неисправности в системе сцепления, скорее всего, влечет ее полную замену или отдельных комплектующих.
Наличие точных рекомендаций от авторазработчиков и инженеров-механиков предоставляет информацию о ресурсе и сроках замены сцепления и его запчастей. Однако регламентированные сроки в реальной жизни больше зависят не от рекомендаций специалистов-разработчиков, а от манеры вождения, уровня нагрузок при автоэксплуатации и других факторов.
Выявление неисправностей вилки сцепления
Приводная вилка сцепления ВАЗ 2110 (ВС) входит в трансмиссионную систему автомобиля, без нее невозможна результативная работа всей автомеханики.
ВС имеет вид рычага, с помощью которого нажимной диск отводится, в результате чего происходит выключение сцепления.
Иногда для обозначения ВС используется термин «вилка включения», так как в обратном направлении при отпускании педали она включает сцепление.
При выжимании педали указанная запчасть способствует перемещению муфты, выжимного подшипника, что гарантирует перестановку внутренней кромки пружины вперед и последующее выключение устройства.
Вилка сцепления ВАЗ 2110 требует смены в таких случаях:
- деформация;
- трещина;
- изогнутость (искореженность);
- дефективность лапок в месте соприкосновения с муфтой вкладыша;
- износ лапок.
Классические вазовские представители часто страдают от такого дефекта, как трескание ВС. Данная категория поломки влияет на снижение позиций схватывания сцепления, а ее исправление не занимает много времени. Поэтому обеспечивая качественную работу трансмиссионного механизма, следует произвести замену ВС ВАЗ 2110.
Всем деталям автомобиля в процессе эксплуатации характерен износ, не исключение и вилка сцепления ВАЗ 2110. Заводской брак при выпуске этого элемента довольно редкое явление, так как он отличается значительной конструктивной простотой. При резкой поломке ВС педаль проваливается и дальнейшее передвижение авто просто нереально.
Кроме этого поломка отражается на неудовлетворительном включении скоростей, что приводит к многократному подведению ВС и дальнейшему регулированию свободного хода. Такая неисправность обуславливает отклонение вилки от выжимного подшипника по возникшей трещине. Авторегулирование действует всего пару суток, а изредка и несколько часов в зависимости от величины дефекта.
Замена неисправного агрегата
Замена вилки сцепления ВАЗ 2110, как правило, сопровождается хлопотным и длительным процессом снятием КПП авто. Хотя существует более удобный способ для водителей, исключающий эту трудоемкую процедуру.
Манипуляции, связанные с заменой вилки сцепления ВАЗ 2110, в принципе просты и несложны.
Поэтому водителю, имеющему хоты бы начальные базовые навыки в области автомеханики и не боящемуся сложностей, связанных с автослесарными работами, можно приступать к ремонту, продолжительность которого в среднем составляет 3-4 часа.
Планируя начать работу по замене вилки сцепления ВАЗ 2110, рекомендуется провести анализ на наличие в ней трещины. Для этого производят следующие мероприятия:
- снимают барабан сцепления, контршток и отодвигают их к краю с помощью рукава-шланга;
- снимают защитный чехол;
- осматривают середину с помощью фонарика.
Если в этом случае трещина не видна, следует нажать рукой на основание ВС в направлении ее включения. Такая манипуляция сразу укажет треснувшее место. Обнаружение дефекта дает основание для снятия кожуха сцепления.
Следующим этапом при снятой вилке сцепления ВАЗ 2110 является внутренний осмотр кожуха сцепления. При развороте ВС открывается дорожка из пружинной стали в форме округленной заглавной буквы “П”.
Ее функция состоит в фиксировании ВС на кожухе. Потом, посмотрев в середину, можно увидеть опорный палец вилки с округленной головкой.
Задача водителя при устранении поломки состоит в следующем: поместить лепестки закрепителя под шар головки.
Предварительно следует отшлифовать концы ВС следует под 45° так, чтобы она вошла под рессорой на ступице вкладыша. Необходимо тщательно обработать втулки из металла и пластика консистентной смазкой и установить в исходное положение ВС.
Далее нужно попасть заостренными окончаниями ВС под пружину из проволоки ступицы упорного подшипника так, чтобы лапки были в середине пружины и ступицы.
Для более быстрого выполнения этой задачи вначале надо определить стопор под головку шара, потом поставить ВС вниз под указанную проволочную пружину.
В идеале можно научиться выполнять эти действия на старой КПП, а уж потом отработанные действия применить в новой ВАЗ 2110. Скорее всего, не с первого раза, но вилка устанавливается на место.
Для удобства монтажа после надевания фиксатора, расположенного внутри, и подведения обеих лапок ВС под пружину следует стукнуть по основанию вилки. Сделать это с первого раза сложно, требуется наличие большого опыта.
Залогом скрупулезного исследования внутренних деталей является наличие фонарика, который следует опустить в кожух корзины. Получаемое при этом дополнительное освещение улучшит обзор и повысит качество диагностики. По окончании ремонта проводится контрольная процедура осмотра собранного узла сцепления, чтобы убедиться в отсутствии любых дефектов.
Замена сцепления на ВАЗ 2110 своими руками
Автовладелец «десятки», может быть застигнут врасплох поломкой системы сцепления. Это означает, что предстоят незапланированные траты на запчасти и услуги автомастерской. Замена сцепления ВАЗ 2110 стоит недёшево, от 3 500 до 5 000 руб.
, не считая стоимости запчастей. Однако, есть вариант сохранить значительную часть личных сбережений и поменять изношенные детали на новые — самостоятельно. Скажем прямо, процедура это непростая.
Но, действуя по инструкции, возможно ловко управится за один день.
Подготовительный этап
Перед тем, как менять сцепление на ВАЗ 2110, предстоит подготовить место для проведения ремонта и инструмент. Для данного процесса, наиболее удачно подходят: автомобильный подъёмник или смотровая яма.
Если таких условий нет, в силу безвыходного положения, возможно осуществить замену сцепления на 2110 в «спартанских условиях».
Достаточно подыскать ровный участок поверхности в гаражном боксе, на машиноместе или во дворе.
Схема сцепления на ваз 2110: 1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 — педаль сцепления; 10 — механизм автоматической регулировки длины троса; 13 — муфта выключения сцепления (выжимной подшипник); 14 — нижний наконечник оболочки троса; 15 — кронштейн, установленный на картере коробки передач; А — расстояние смещения поводка, проверяемое при установке троса (27 мм).
Также, для ремонта потребуется:
- слесарный набор с рожковыми ключами и головками до 22 мм;
- домкрат и несколько коротких досок (деревянных брусков);
- ёмкость для возможного слива трансмиссионного масла из КПП;
- центровочный вал (оправка).
Что касается самого сцепления, то оно продаётся комплектами (3 в одном, 2 в одном) и деталями по отдельности.
В систему входит 3 заменяемых элемента:
- выжимной подшипник;
- диск сцепления;
- корзина.
Автовладельцу, практичнее поинтересоваться заранее, сколько будут стоить новые детали сцепления для замены на ВАЗ 2110. Это поможет подготовить необходимый бюджет. Цена запчастей имеет различный диапазон и зависит от производителя.
Среди изготовителей качественных деталей, лидерами являются: Sachs, Luk, Valeo и Krafttech. Эти запчасти гарантированно подходят на автомобиль и имеют продолжительный ресурс эксплуатации.
Детали плохого качества могут вовсе не подойти или выйти из строя в первые дни после ремонта.
Замена сцепления ваз 2110
После того, как условия и инструмент приготовлены, можно приступать к работе. Первоначально снимаем переднее левое колесо и надёжно фиксируем автомобиль. Обращаем внимание, что есть два пути ремонта: с полным демонтажем КПП и без него. В нашем случае, речь пойдёт о том, как заменить сцепление на ВАЗ 2110 не снимая коробки.
По окончании фиксации машины открываем капот, отключаем АКБ и снимаем его совсем. Для доступного понимания, весь дальнейший процесс по замене сцепления своими руками на ВАЗ 2110, будет описан в виде пошаговой инструкции:
Первый этап, по замене сцепления на ВАЗ 2110 без снятия коробки, завершён. В результате демонтажа, появился доступ к корзине сцепления на двигателе и выжимному подшипнику на КПП. Выкручиваем болты крепления корзины на маховике и снимаем её. Аккуратно вынимаем выжимной подшипник с первичного вала.
После внимательного исследования снятых деталей становится ясно, стоит ли менять пакет сцепления целиком или можно ограничится сменой диска и подшипника. Стоит отметить, что замена корзины сцепления ВАЗ 2110 происходит раз в 80 – 150 тыс. км пробега, в зависимости от режима эксплуатации. Диск и подшипник изнашиваются чаще.
После покупки новых запчастей, приступаем ко второй части ремонта и делаем следующее:
Регулировка сцепления на ВАЗ 2110 после замены
Качественно закончить ремонт, поможет настройка системы трансмиссии. Для этого, следует отпустить регулировочные гайки на тросике. Педаль сцепления поднимется. Берём линейку, и замеряем в салоне расстояние от передней стенки до педали. Рабочий ход, регламентированный инструкцией по эксплуатации, должен составлять 120 мм (±5мм).
Несколько раз нажимаем на педаль. Затем, закручиваем регулировочную гайку, попутно измеряя расстояние между педалью и стенкой. Как только, искомое значение 12 см будет достигнуто, затягиваем гайку, придерживая другим ключом контргайку. Аналогичную операцию по регулировке, после замены сцепления своими руками, можно произвести на ВАЗ 2110 с мотором 16 клапанов.
Заключение
Стоит согласиться, ремонт сложный — но, посильный. При этом, на руках остаётся существенно сэкономленная сумма денежных средств.
В дополнение следует отметить, что замена сцепления ВАЗ 2110 с 8 и 16-клапанными моторами — полностью идентичная. Завод изготовитель устанавливал на автомобили одинаковые типы трансмиссий.
Следовательно, инструкция: как заменить сцепление на ВАЗ 2110 не снимая коробки, будет актуальна для всех владельцев «десятого» семейства.
Замена диска сцепления ВАЗ 2110
Давайте подробно рассмотрим, как производится замена диска сцепления ВАЗ 2110 не снимая коробки.
Выбор диска сцепления для ВАЗ 2110
Во время покупки диска сцепления ВАЗ 2110, советуем вам проверить деталь на наличие дефектов, а также диаметр толщины. Ассортимент деталей велик, поэтому следует основываться на собственные потребности.
Профи рекомендуют сменять ведомый и ведущий диски. Использовать комплекты только проверенных производителей.
Если мощь мотора внутреннего сгорания возросла, утилизируйте ведомый диск с фрикционными накладками из композитного и керамического сырья.
Диск сцепления 200 мм
Цены
Цена один из основных волнующих аспектов при покупке того или иного товара, сколько же стоит диск сцепления ВАЗ 2110? Замена стоит не дешево, но основной вашей задачей является приобрести качественный диск сцепления, который бы смог быть надежным в эксплуатации. Ценовая политика абсолютно разная за комплект. Делайте акцент на срок использования.
Сколько масла лить
Масло неотъемлемая составная коробки передач и мотора в частности. Благодаря ему, передвижение в транспортном средстве становится размерным и комфортным. От качества жидкости зависит срок эксплуатации вашей машины.
Смену масла ВАЗ 2110 необходимо производить каждый год или же через 14 тыс. км. пробега. Все зависит от того, что наступит первым. Для того что поменять его нужно провести следующее:
Образец изношенного ведомого диска
Всегда производите замену жидкости вовремя, это поспособствует долгой службе КПП. Существует пара признаков, при которых замена должна быть произведена ранее вышеуказанного срока:
Проводим замену не снимая КПП
Большинство водителей ВАЗ 2110 не обращают на явные признаки выхода диска сцепления. И здесь незаменимым будет напутствие опытных драйверов:
Запах в салоне в сочетании с проблематичным переключением передач и частыми рывками во время езды говорят об износе ведомого диска. Поводами для симптомов служат:
- ухудшения состояния фрикционных накладок;
- увеличенное радиальное биение;
- осажены пружины.
Замена сцепления на ВАЗ 2110 на первый взгляд кажется довольно кропотливым процессом, но это всего лишь иллюзия так, как на самом деле все довольно-таки элементарно. Самое основное, это следовать пошаговой инструкции, предоставленной нами ниже. Для работы вам понадобится стандартный набор инструментов, смотровое углубление или же подъемник и желательно, помощь второго человека.
Набор необходимых инструментов
Необходимые инструменты
Чтобы сделать замену диска ВАЗ 2110 вам потребуется следующий инструментарий:
- комплект гаечных ключей;
- комплект головок;
- плоская отвертка;
- монтировка или же труба-усилитель.
Работы необходимо производить во время выключенного зажигания, находясь в смотровой канаве или на подъемнике.
Инструкция по шагам
Замена сцепления нужна в следующих случаях:
- механизм начинает «вести», то есть когда мощь мотора понижается;
- сцепление функционирует не на полную силу, «тормозит»;
- во время включения присутствуют постороннее звучание — щелчки; рывки и т. д.;
- механизм прекращает работу сам по себе;
- при нажатии на педель присутствует вибрация.
Замена сцепления ваз 2110 пошаговый инструктаж
Для того чтобы была произведена замена без снятия КПП, нужно:
Необходимо время от времени проводить диагностику транспортного средства, это поспособствует долгой службе механизма. Искореняя дефекты сцепления вовремя, вы тем самым обеспечите себе безопасную езду и оградите себя от внезапных проблем механизма в дороге.
Видео «Замена сцепления»
Просмотрите подробную инструкция по замене сцепления в данном видео на ВАЗ 2110.
Замена сцепления ВАЗ 2110 без снятия коробки и слива масла
Замена сцепления ВАЗ 2110 без снятия коробки и слива масла
Главная функция сцепления в автомобиле – связь трансмиссии с двигателем. На эту деталь ДВС приходится большая часть нагрузок, возникающих во время передачи крутящего момента к коробке передач. В этом кроется причина его быстрого изнашивания. Причем избежать этого не удастся ни одному автовладельцу. Именно поэтому сцепление относят к расходным материалам.
Признаки необходимости установки нового сцепления:
- понижение мощности двигателя;
- неполное включение сцепления;
- щелчки, рывки, посторонние звуки при включении;
- самостоятельное выключение сцепления;
- вибрация при нажатии педали.
Далее описан процесс самостоятельной установки нового сцепления ВАЗ 2110 без слива масла и снятия коробки.
Необходимые инструменты:
- домкрат;
- обязательно наличие смотровой ямы/подъемника;
- торцевой и рожковый ключи на «17» и на «19»;
- монтировка/труба-усилитель.
Самостоятельная замена сцепления ВАЗ 2110
Замена сцепления ВАЗ 2110 без снятия коробки и слива масла
Замена сцепления ВАЗ 2110 без снятия коробки и слива масла
Как заменить сцепление ВАЗ 2110 без снятия коробки своими руками
Как заменить сцепление ВАЗ 2110 без снятия коробки своими руками
Замена сцепление ВАЗ 2110 не снимая КПП
Замена сцепление ВАЗ 2110 не снимая КПП
Замена сцепление ВАЗ 2110 своими силами
Меняем сцепление ВАЗ 2110 своими силами без слива масла
Меняем сцепление ВАЗ 2110 своими силами без слива масла
Также ознакомьтесь
Замена сцепления ВАЗ 2110 без снятия коробки и слива масла
Замена сцепления ВАЗ 2110
Замена сцепления ВАЗ 2110
Самостоятельная замена сцепления ВАЗ 2110 в домашних условиях
Самостоятельная замена сцепления ВАЗ 2110 в домашних условиях
Самостоятельная замена сцепления ВАЗ 2110 в домашних условиях
Сцепление ВАЗ 2110
Сцепление ВАЗ 2110
Сборка выполняется в обратном порядке.
Таким образом, установка нового сцепления ВАЗ 2110 без снятия коробки и слива масла произведена успешно.
Самостоятельная замена сцепления автомобилей ВАЗ 2110 на видео:
- Алгоритм замены радиатора ВАЗ 2115Если двигатель сильно перегревается, потребуется капитальный ремонт и большие денежные вливания. Чтоб это предотвратить, нужно отслеживать уровень ОЖ, …
Как заменить вилку сцепления ВАЗ?. Замена вилки сцепления ВАЗ. Как заменить вилку сцепления ВАЗ? Диагностика вилки сцепления
Выполнять замену вилки сцепления (далее ВС) автомобиля приходится достаточно редко. Но, если этот, казалось бы, совсем незначительный элемент выходит из строя, то движение транспортного средства буквально парализуется. Ведь ВС является одним из важных компонентов трансмиссии.
И если деталь не способна выполнять функции, возложенные на нее, двигатель не будет передавать крутящий момент на ведущие колеса и, как результат, машина не поедет. В результате этого даже такую несущественную поломку приходится устранять оперативно.
Благо, это можно сделать без помощи специалистов и в домашних условиях.
Вилка сцепления ВАЗ, устройство, назначение, принцип работы
Главная роль сцепления — обеспечивать кратковременное рассоединение трансмиссии и двигателя, а также их последующее соединение после переключения передачи.
Однако, помимо того, на сцепление возложена еще одна важная задача — обеспечивать элементам трансмиссии плавность в работе и оберегать их от лишних нагрузок и колебаний.
Все компоненты сцепления находятся между коробкой передач и мотором.
В наше время существует несколько видов сцепления, которые возникали и модифицировались вместе с развитием автопрома: электромагнитное, фрикционное и гидравлическое. Фрикционное сцепление, в свою очередь, бывает одно-, двух- и многодисковым.
Большинство современных авто оборудованы однодисковым сцеплением, конструкция которого включает в себя такие элементы:
- Вилка сцепления.
- Диафрагменная пружина.
- Выжимной подшипник.
- Муфта выжимного подшипника.
- Ведомый диск.
- Ведущий (нажимной) диск.
- Маховик.
Принцип действия данного механизма заключается:
- При нажатии водителем на педаль сцепления, она воздействует на привод сцепления, перемещающий вилку данного механизма.
- Далее вилка оказывает воздействие на выжимной подшипник, благодаря чему подшипник смещается и влияет на лепестки диафрагменной пружины ведущего диска.
- В итоге лепестки пружины изгибаются к маховику, а ее внешний край отходит от ведущего диска, давая ему свободу. Вместе с этим «отжимание» ведущего диска происходит и за счет тангенциальных пружин.
- В результате передача крутящего момента прекращается.
- Когда водитель отпускает педаль сцепления, путем срабатывания диафрагменной пружины ведущий и ведомый диски снова между собой смыкаются, а контакт пружины с маховиком снова устанавливается. Передача крутящего момента на КПП восстанавливается.
Из описанного процесса принцип действия вилки сцепления и других его элементов становится достаточно понятным. Эта деталь отыгрывает важную роль при выключении и включении сцепления между трансмиссией и мотором, то есть образовывает свободное пространство между ведомым и нажимным дисками. Это нужно, чтобы полностью отключить коробку передач от мотора.
Если говорить о МКПП, то ее работа вообще становится невозможной без исправной вилки сцепления. Благодаря ей:
- Увеличивается маневренность авто при движении на невысоких скоростях.
- ТС может оставаться неподвижным даже при работающем двигателе и без активации нейтральной передачи.
- Запускается многоструктурный механизм переключения скоростей автомобиля.
Кроме того, без вилки сцепление не может работать, так как данный элемент — это включатель и выключатель. С его помощью автомобилист может управлять работой мотора и обеспечивать ему нормальные режимы функционирования.
Признаки неисправности вилки сцепления ВАЗ
Если сцепление работает неудовлетворительно и плохо отзывается на нажатие педали, вероятнее всего, сломался один из его механизмов и, скорее всего, это вилка.
Для устранения такой неисправности некоторые автолюбители выполняют так называемую настройку свободного хода вилки.
За счет этого на некоторое время возобновляется нормальная работа сцепления, однако такой процедуры, как правило, не хватает надолго, а неисправности в функционировании сцепления и дальше проявляются.
Если никакие посторонние звуки не доносятся от сцепления, скорее всего, виновницей появившейся ситуации является вилка.
В ходе интенсивной эксплуатации на ней может появиться трещина, что может привести к ее дополнительной деформации. В итоге свободный ход педали возрастает, передачи плохо включаются.
Бывает, что педаль сцепления в буквальном смысле проваливается в пол, не оказывая воздействия на привод сцепления.
Диагностика неисправности
Чтоб проверить, действительно ли неисправности и перебои в работе сцепления были вызваны поломкой вилки, нужно внимательно осмотреть данный механизм, для чего следует:
- Загнать авто на смотровую яму.
- Далее сдвиньте из-под низа транспортного средства защитный пыльник, который закрывает вилку сцепления.
- С помощью фонарика внимательно осмотрите вилку на наличие трещин. Если они есть, увидеть их будет нетрудно. Чаще всего трещины возникают на той части элемента, где он переходит в ровную плоскость.
Но трещины являются не единственной причиной выхода вилки сцепления из строя. Не редко такое может случаться из-за наличия заводского брака, но если установку предыдущей вилки вы выполняли самостоятельно, причина неисправности может быть другой. Зачастую это банальный износ, происходящий и со всеми другими элементами транспортного средства и механизма сцепления.
При эксплуатации автомобиля с вилкой сцепления может произойти еще ряд поломок:
- Данный элемент может просто переломиться. Это может случиться и из-за того, что сначала на нем возникли трещины, которые автовладелец не заметил и вовремя не заменил деталь. Если вилка действительно переломилась, то педаль сцепления в таком случае резко провалится, и транспортное средство не сможет больше продолжать движение.
- Износились лапки детали. С этой ситуацией могут столкнуться те водители, вилка сцепления у которых установлена уже довольно давно. Стоит отметить, что за счет данных лапок и выполняется выключение/включение сцепления. Кроме того, они постоянно контактируют с иными компонентами этого механизма, поэтому их износ — это абсолютно нормальное явление.
- Вилка изогнулась. Такое происходит редко, так как, чтобы загнуть металлический элемент, требуется довольно большое механическое воздействие. Вероятнее всего, вместе с вилкой вышли из строя и прочие элементы сцепления, результатом неправильного функционирования которых и является деформация детали.
- Дефект на лапках элемента, находящийся в том месте, где они контактируют с муфтой. Предотвратить проявление подобного фактически невозможно. Из-за этого необходимо обращать внимание на присутствие/отсутствие брака еще при покупке вилки.
К сожалению, в результате несущественности первичных симптомов поломки вилки сцепления, фактически невозможно предотвратить ее окончательный выход из строя. Поэтому, если в ходе осмотра вы действительно нашли трещину либо прочие серьезные дефекты вилки, без замены данного элемента точно не обойтись.
Выбор рабочего места
Работы по замене вилки сцепления нужно выполнять на эстакаде или смотровой яме, так как потребуется доступ к днищу авто.
Инструменты, приспособления, расходные материалы
Для работы вам потребуются такие материалы:
- Новая вилка сцепления.
- Точильный камень.
- Монтировка.
- Набор гаечных ключей.
- Фонарик.
- Кирпичи или прочие опоры.
Как заменить вилку сцепления ВАЗ своими руками (пошагово)
Рассмотрим вариант замены вилки без снятия коробки передач. Новый элемент придется обработать специальным способом. Лапки вилки, то есть ее концы, нужно обточить с помощью специального точильного камня, удерживая сам элемент под углом 45 градусов. За счет этого новая вилка сможет легко вместиться под прижимную пружину, находящуюся на ступице выжимного подшипника.
Чтобы установить вилку максимально просто и быстро, следует изготовить под пружину специальный крючок, с помощью которого вы приподнимете ее и просунете вилку. Итак, чтобы снять старую вилку, нужно сделать следующее:
Советы профи
На этом работа заканчивается. Осталось лишь проверить работоспособность сцепления. При замене вилки рекомендовано обратить внимание на выжимной подшипник. Чаще всего данные два элемента одновременно выходят из строя, а точнее, поломка одного может послужить причиной преждевременного износа второго.
- Разрядка аккумулятора, как предотвратить разрядку аккумуляторной батареи автомобиля
- Потеет фара изнутри, что делать
- Трещины и сколы на лобовом стекле, ремонт лобового стекла своими руками
- Отопитель ваз 2107. Плохо греет печка ваз 2107: как отремонтировать печку на ВАЗ 2107
- Незамерзайка, что это такое и как правильно её выбрать
- Подогрев сидений автомобиля, накидки с подогревом на сиденье автомобиля, отзывы пользователей
- Как заменить лампочку в автомобиле
- Масло в коробке передач, почему пенится масло
- Как правильно произвести полировку кузова автомобиля своими руками
- Выбираем легкосплавные диски, положительные стороны легкосплавных и кованых колесных дисков.
- Как поменять фильтр на автомобиле своими руками
- Атермальная тонировка пленкой «Хамелеон», что это такое, как правильно выбрать пленку
- Преимущества и недостатки штампованных металлических дисков по сравнению с литыми, полезные советы
- Жесты и световые сигналы водителями
- Медкомиссия на водительское удостоверение 2018
- Тюнинг Ваз 2114: доработка ваз 2114, обо всем понемногу
- Дроссельная заслонка, чистка дроссельной заслонки своими руками
- Lada Vesta официальные версии. Преимущества и недостатки Lada Vesta
- Как отремонтировать моторедуктор печки ВАЗ 2110
- Блок управления печкой Калина: устройство, ремонт и замена блока управления печки Калина
- Что такое пневмотестер, как оценить его показания?
- Масляный насос ВАЗ 2107, ремонт и замена масляного насоса своими рукам
- Что делать если автомобиль застрял в снегу, полезные советы
- Автолампы: светодиодные, галогенные, лед лампы Как подобрать лампы в автомобиле
- Причины утечки антифриза: неисправна система охлаждения, радиатор охлаждения, радиатор печки, неисправности в соединениях, антифриз в моторном масле.
- Как сфотографировать автомобиль для продажи, полезные советы
- Как выбрать автосервис (и при этом сэкономить), полезные советы
- Как завести машину зимой, полезные советы
- Что может стучать в автомобиле? Как определить причину стука?
- Как провести диагностику автомобиля своими руками
- Автономный предпусковой подогреватель, автономный подогреватель с дистанционным или программируемым запуском
- Замена сайлентблока рычага передней подвески, как заменить сайлентблоки передней подвески своими руками?
- Датчик холостого хода неисправности ВАЗ Признаки неисправности датчика холостого хода ВАЗ 2110, 2107, 2109. Замена датчика холостого хода своими руками
- Надо ли прогревать двигатель?
- Как самому почистить дроссельную заслонку?
- ВАЗ инжектор плохо заводится в мороз, что делать
- Замена диска сцепления 2110. Как заменить диск сцепления 2110 без снятия коробки передачи?
- Что такое кодграббер, как он работает и существует ли защита от него
- Как заменить наконечники рулевых тяг ВАЗ своими руками?
- Генератор 2115 замена и ремонт своими руками
Диск сцепления на ваз 2110: назначение и замена
Сцепление ваз 2110
Сцепление автомобиля, и в частности ваз 2110 является одним из важных элементов трансмиссии. Предназначение его состоит в кратковременном отключения мотора от трансмиссии.
Затем плавного соединения их при включении передач, и предохранения других элементов (деталей) трансмиссии от перегрузок, а так же гашения колебаний. Располагается сцепление авто между коробкой передач и двигателем.
Замена диска сцепления ваз 2110 а так же ремонт производится при возникновении следующих неисправностей: появление специфических звуков при движении автомобиля, появление проблем с переключением передач, пропадает сцепление при обгоне и некоторые другие.
Обращение в автосервис потребует наличия у владельца авто кругленькой суммы денег, поэтому многие стремятся произвести ремонт и замену своими руками. Наша статья вам в этом поможет.
Устройство основных элементов
Существуют, в зависимости от устройства, следующие типы сцеплений: гидравлическое, фрикционное, электромагнитное. К тому же бывают однодисковые и двух дисковые агрегаты.
Наша инструкция рассматривает фрикционное однодисковое сухое, именно такое применяется на ваз 2110:
- Фрикционное — передает вращающий момент при помощи сил трения.
- Устройство однодискового сцепления — оно состоит из маховика, ведомого и нажимного дисков, особой диафрагменной пружины, выжимного подшипника вместе с муфтой, специальной вилки.
- Все эти конструктивные элементы располагаются в картере
- Картер крепиться болтами непосредственно к двигателю
Маховик
- Маховик располагается на коленчатом валу
- Маховик работает в качестве ведущего диска агрегата сцепления
Маховик ваз 2110
Корзина
- Нажимной диск служит, чтобы придавливать ведомый диск к поверхности маховика и освобождать его при необходимости
- Он соединяется с корпусом (с кожухом) при помощи тангенциальных пружин
- Эти тангенциальные пружины служат в качестве возвратных пружин, в процессе включении сцепления(см.Ремонт сцепления ваз 2110 — делаем сами).
- На нажимной диск давит диафрагменная пружина, которая обеспечивает усилие сжатия для лучшей передачи крутящего момента
- Эта диафрагменная пружина своим наружным диаметром упирается в края нажимного диска
- При этом внутренний диаметр этой пружины состоит из упругих стальных лепестков, на кончики которых воздействует нажимной подшипник
- Диафрагменная пружина прочно закреплена в корпусе
- В качестве крепления применяются опорные кольца либо распорные болты
- Диафрагменная пружина, корпус и нажимной диск составляют единый конструктивный элемент (блок), за которым прочно закрепилось название корзина сцепления
- Она плотно прижимается болтами к маховику
Корзина ваз 2110
Ведомый диск
- На ваз 2110 диск сцепления (ведомый) расположен между маховиком и так называемым нажимным диском
- Сама ступица ведомого диска соединена при помощи шлицев с валом коробки передач и может передвигаться (скользить) по ним
- Чтобы обеспечить плавность работы сцепления, в самой ступице ведомого диска установлены демпферные пружины, которые предназначены для гашения крутящих колебаний
Ведомый диск ваз 2110
- С двух сторон на ведомом диске располагаются фрикционные накладки
- Они состоят из стеклянных волокон, латунной и медной проволоки, которые запрессовываются в смесь из каучука и смолы
- Стоит отметить, что нам ваз 21102 диск сцепления точно такой же
Выжимной подшипник
- Подшипник выключения сцепления (он же -выжимной подшипник) служит передаточным устройством от сцепления к приводу (на фото внизу он уже снят с муфты)
- Он находится на оси вращения агрегата сцепления и воздействует непосредственно на лепестки его диафрагменной пружины
Выжимной подшипник, муфта и прижимное пружинное кольцо (с лева на право)
- Подшипник крепится на муфте выключения
Вилка
- Передвижение муфты с подшипником осуществляет вилка сцепления
Вилка ваз2110, А — рычаг вилки, В — лапки, которые давят на выжимной подшипник
Привод
- Однодисковое сцепление находится в постоянном включении
- Его работу обеспечивает привод
- Когда мы нажимаем на педаль выключения сцепления, привод перемещает вилку, которая воздействует непосредственно на выжимной подшипник.
- Подшипник прижимает лепестки пружины нажимного диска
- Они (лепестки) прогибаются в направлении маховика, в это время наружный край ее (пружины) отходит от поверхности нажимного диска и освобождает его
- Тангенциальные пружины при этом отжимают нажимной диск
- Прекращая при этом передачу вращающего момента идущего от двигателя к КПП (коробке переключения передач)
- Когда отпускаем педаль — диафрагменная пружина тут же снова прижимает нажимной к ведомому
- Через ведомый диск осуществляется контакт с маховиком
- Вращающий момент передается от мотора к КПП при помощи силы трения
Инструменты
- Стандартный набор ключей либо головок
- Специальная оправка, чтобы выставить по центру ведомый диск
Чтобы добраться до сцепления ваз 2110, необходимо снять коробку передач:
- Поскольку наша цель снятия коробки — это ремонт сцепления, то нет необходимости сливать трансмиссионное масло из нее и доставать привод
- Прежде чем приступать к снятию деталей сцепления, вам также понадобится демонтировать аккумулятор, и воздушный фильтр совместно с ДМРВ
Дальнейшая последовательность действий такая:
- В первую очередь снимаем стартер
- Откручиваем верхние болты, которые крепят коробку к двигателю
- Отключаем фишку датчика скорости, затем отсоединяем крепление жгута проводов
- Автомобиль поднимаем, а затем ослабляем гайку привода с правой стороны (она должна остаться слегка наживленной)
- Гайка расположенная слева снимается полностью
- Откручиваем шаровую опору и рычаг подвески
- Затем откручиваем два болта, крепящих рычаг подвески, затем сам рычаг подвески
- Снимаем защиту двигателя снизу, а также снимаем фишку с датчика выключателя заднего хода
- Необходимо отсоединить реактивную тягу от КПП, открутить и снять нижнюю крышку корпуса сцепления
- Необходимо так же ослабить гайку стяжного хомута кулисной тяги, расположенного на приводе управления КПП и выполнить отсоединение привода
- При установке КПП обратно важно отрегулировать кулису (не забыть)
- Необходимо открутить нижний болт с гайкой, которые крепят коробку к двигателю, под двигатель обязательно поставить домкрат. Сделать это надо осторожно, чтобы не помять поддон
- Откручиваем КПП от подушки
- При помощи домкрата, спускаем двигатель и снимаем КПП
После снятия коробки вы сможете определить причину неисправности. Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника.
Последовательность ремонта
Ремонт производите при первых признаках неисправности. Иначе цена вопроса для вас может вырасти от замены всего лишь промежуточного диска до замены маховика и корзины.
Собственно заменить диск сцепления ваз 2110 совсем не трудно, выполняйте такие действия:
- Откручиваем болты, крепящие корзину, при помощи головки либо накидного ключа на 8
Откручиваем корзину при помощи головки на 8 с трещоткой
- Снимаем корзину с диском сцепления
- Проверяем целостность пружин корзины
- Если пружины, особенно диафрагменная повреждены (болтается либо отломился лепесток) меняем корзину
- Проверяем целостность накладок ведомого диска и состояние его шлицев, если шлицы разбиты, либо накладки стерты до заклепок – диск меняем
- Проверяем так же состояние выжимного подшипника, при необходимости заменяем
- Затем устанавливаем диск сцепления и корзину обратно
- Вставьте оправку через корзину в ведомый диск
- Делаем это, чтобы ведомый диск расположился по центру маховика
- Если он сместится, то вы уже не сможете поставить КПП на место
Вставляем оправку через корзину в ведомый диск
- Вставляем оправку в коленчатый вал
- Закручиваем болты крепления корзины в этом положении, и тем же способом — по одному обороту на каждый болт
- Вынимаем оправку
- Теперь необходимо смазать первичный вал коробки и установить на него выжимной подшипник
- После завершения ремонтных работ, нужно произвести сборку. В нашем случае под сборкой подразумевается обратная установка коробки.
Вот так выполняется на ваз 2110 замена диска сцепления. Обязательно посмотрите обучающее видео по этой теме.
