Детальное руководство по безошибочной замене троса сцепления на lada kalina

Особенности замены троса сцепления на автомобиле Лада Калина

Благодаря сцеплению крутящий момент передается от трансмиссии силовому агрегату. Коробку передач с двигателем соединяет ТС, который представляет собой металлический трос. Именно с помощью ТС происходит старт автомобиля, переключаются передачи и осуществляется торможение. Благодаря этому рычажному механизму движется авто.

Лада Калина оборудована храповым механизмом, благодаря которому регулируется длина троса. Во время работы сцепления постоянно стираются фрикционные накладки диска, при этом у ТС меняется натяжка. С помощью храпового механизма регулируется натяжение.

Теоретически храповой механизм работает следующим образом:

• благодаря натяжению троса проворачивается вилка выключения сцепления (ВВС), заставляя сжиматься пружину;
• сжимаясь, пружина, вызывает сжатие фиксаторов, расположенных на наконечнике ТС;
• таким образом, наконечник освобождается, ТС натягивается.

В реальности водителям часто приходится часто вручную осуществлять регулировку.

Трос сцепления и механизм регулировки

Признаки необходимости регулировки либо замены ТС:

• появление посторонних звуков во время выключении сцепления;
• плохо переключаются передачи;
• недостаточная тяга;
• сцепление выключается не до конца;
• провалилась педаль сцепления (ПС).

Прежде чем начать регулировку ТС на Лада Калине, следует проверить его состояние. ТС требует замены, если он поржавел, оборвался или имеет какие-либо повреждения. Для проверки состояния ТС необходимо демонтировать воздушный фильтр.

Процесс замены

Необходимые инструменты

Для проведения работ авто устанавливается в удобное положение.

Для замены ТС понадобится немного инструментов:

• новый трос;
• линейка или штангенциркуль;
• ключ на «8»;
• отвертка.

Новый ТС для Калины Загрузка …

Этапы

Процедура замены ТС на Лада Калине состоит из трех этапов: снятия, установки и регулировки.

Снятие ТС:

Начинаются работы в салоне автомобиля. Сначала нужно снять упор оболочки ТС. Для этого необходимо под панелью инструментов найти крепежную гайку упора оболочки ТС к кронштейну ПС и открутить ее ключом на «8». Затем упор можно снять со шпильки.

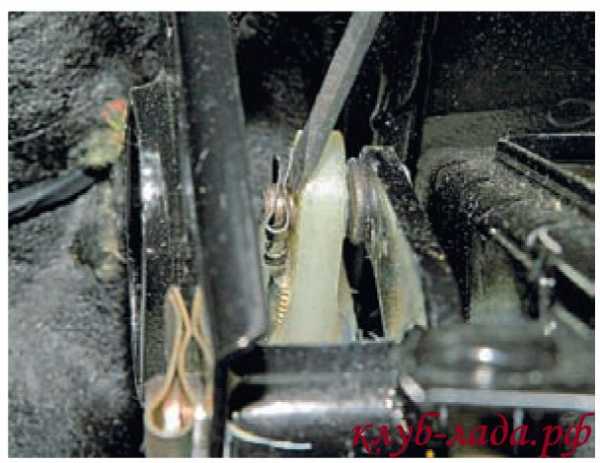

Далее плоской отверткой следует поддеть и демонтировать пружинную скобу из проточки ПС.

Затем нужно снять проушину храпового механизма, регулирующего натяжение ТС.

С пальца ПС необходимо снять пластмассовую втулку и сделать ее визуальный осмотр. Если она изношена или повреждена, ее следует заменить.Проверяем состояние пластмассовой втулки

Перед установкой втулки на место ее необходимо смазать Литол-24 или ЛСЦ-15.

Затем работы продолжаются в моторном отсеке.

Для того, чтобы добраться до ТС, необходимо снять воздушный фильтр.

Далее следует потянуть трос за наконечник и вытащить поводок из паза рычага ТС.

Открутив поводок от резьбового наконечника троса, снимаем поводок.

Затем необходимо снять защитный резиновый чехол с наконечника ТС.

Далее нужно вынуть нижний наконечник ТС из кронштейна, который установлен на картере КПП.

Переместившись снова в салон, выводим верхнюю часть ТС из кронштейна педального узла.

Вытащив уплотнительный чехол ТС из отверстия в щитке передка, вынимаем тросик.Вытягиваем трос в салон

Установка ТС:

ТС следует продеть через отверстие в щитке передка из салона в подкапотное пространство.

Далее необходимо надеть храповой механизм регулировки натяжения ТС на палец ПС и закрепить его с помощью фиксирующей скобы.

Затем нужно закрепить с помощью гайки кронштейн оболочки ТС к кронштейну ПС.

Теперь в отверстие передка устанавливается уплотнительный чехол ТС.

Далее, пропустив ТС через отверстие кронштейна КПП, следует установить в это отверстие направляющую втулку оболочки ТС.

Теперь нужно навинтить на нижний наконечник ТС пластмассовый поводок так, чтобы наконечник выступал относительно торца не более 1 мм, идеальным будет заподлицо.

Далее заводим поводок в паз рычага ВВС.

Регулировка ТС на Лада Калина:

Для проведения регулировки сцепления нужно, преодолевая усилие пружины ПС, вытащить ТС за резьбовой наконечник вперед по движению автомобиля до упора и удерживать его в таком положении.

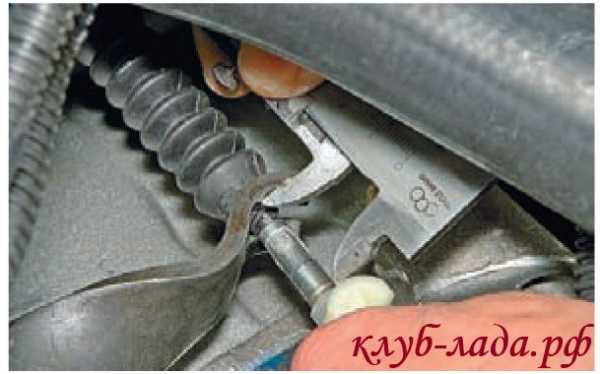

Необходимо замерить с помощью линейки или штангенциркуля расстояние от торца пластмассового наконечника до рычага ВВС, оно должно быть 27 мм.Замеряем расстояние от поводка до вилки

Если расстояние не соответствует, то его нужно отрегулировать, вращая поводок в нужную сторону.

Далее необходимо ввести наконечник ТС в паз рычага ВВС и отпустить его. Благодаря пружине наконечник должен встать без зазора.Пример правильной и неправильной регулировки

Далее нужно несколько раз нажать на ПС до упора, чтобы сработал автоматический механизм регулировки длины ТС. Полный ход педали на Лада Калина не должен превышать 146 мм.

Таким образом, замена ТС на Лада Калина — несложная процедура, которую может выполнить даже начинающий водитель. Научившись самостоятельно менять тросик, можно сэкономить на автосервисе и заменить его при обрыве в дороге.

Видео «Замена тросика сцепления на Ладе»

В этом видео наглядно можно увидеть, как меняется ТС на автомобиле Лада.

Замена тросика сцепления на Лада Калина: фото и видео

Тросик сцепления Лады Калины, как и на любом автомобиле, является одной из незаменимых и важных деталей, который выполняет функцию включения и выключения сцепления в момент переключения передач. Неисправность этого узла может отразиться на работе силового агрегата, а также несвоевременная замена приведет к повышенному износу остальных элементов конструкции.

Видео по замене тросика сцепления на Калине:

Процесс замены троса

Для проведения замены троса сцепления Лады Калины понадобится две вещи: инструментарий и место. Рассмотрим, каждый вопрос по отдельности.

Инструментарий

Что провести замену любой детали автомобиля, необходимо иметь инструмент. Так, для замены троса сцепления понадобится:

• Ключ на 8.
• Линейка и штангенциркуль.
• Отвертка.
• Ну и, конечно же, новый тросик.

Когда всем вооружились можно приступать непосредственно к замене.

Пошаговая инструкция

Когда всё готово можно перейти к пошаговым операциям по замене троса. Они будет выполняться в двух плоскостях – салон и моторный отсек. Поэтому следует побеспокоиться о хорошем доступе в оба места. Итак, приступим непосредственно к манипуляциям:

Демонтируем упор с тросика.

С педали сцепления демонтируем пружинную скобу. Для этого необходимо поддеть ее плоской отверткой.

Пружинная скоба вблизи

Демонтируем проушину храпового механизма.

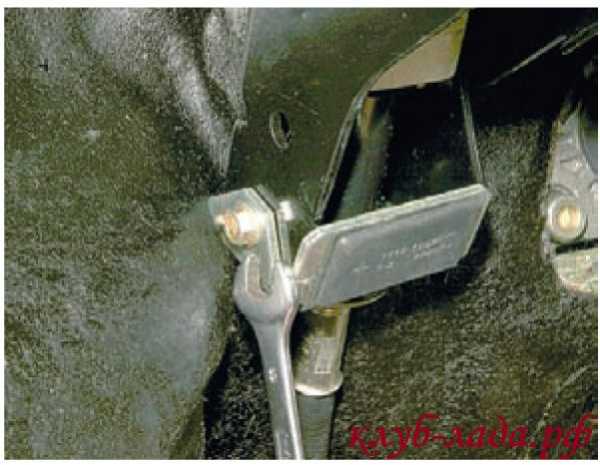

Откручиваем гайку удерживания троса на храповом механизме

Снимаем пластмассовую вилку с пальца педали сцепления.

Для удобства демонтируем воздушный фильтр.

Для удобства демонтируем воздушный фильтр

Тянем трос из наконечника и вытаскиваем поводок из рычага.

Демонтируем поводок.

Снимаем резиновый чехол с тросика сцепления.

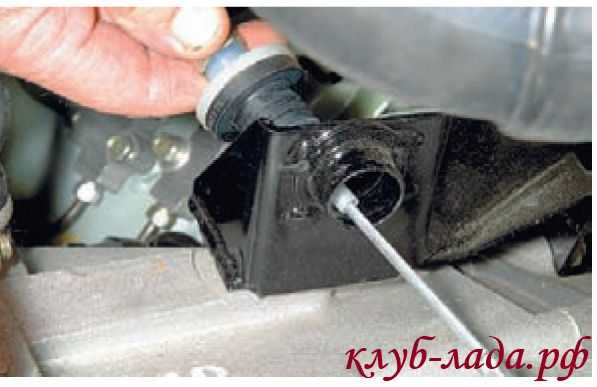

Вытягиваем нижний поводок с кронштейна картера КПП.

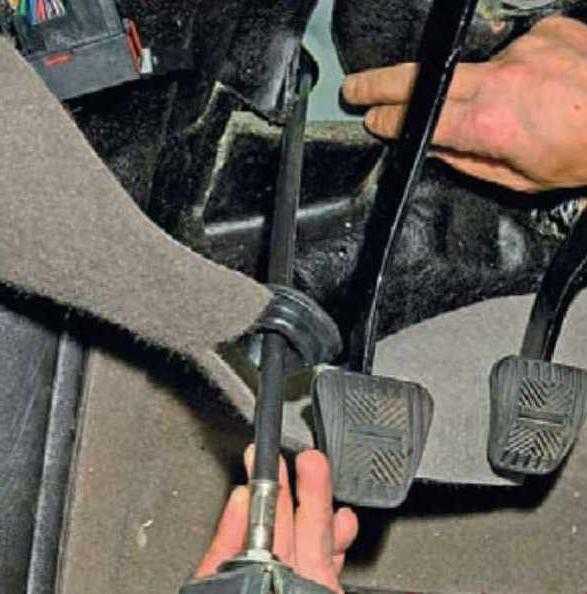

Выводи трос с педального узла в салоне.

Пластина к которой крепится тросик на педали

Вынимаем трос.

Монтаж проводится в обратном порядке.

Когда все собрано, можно все проверить и ездить.

Причины неисправности

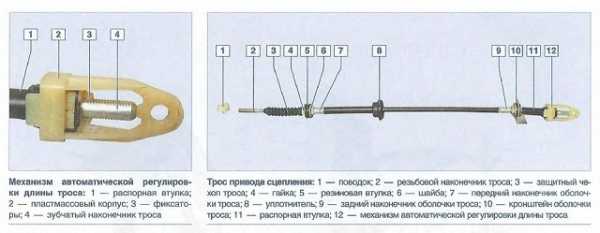

Расшифровка элементов троса сцепления Калина

Существует несколько причин, которые приводят к неисправности троса сцепления. Благодаря храповому механизму, который установлен на Калине, можно регулировать длину троса, что дает возможность менять натяжку при износе фрикционной части на диске. Но, натягивать трос нельзя вечно, а поэтому он рано или поздно выходит со строя.

Рассмотрим основные признаки регулировки или замены троса сцепления на Калине:

• Недостаточный натяг.
• Посторонние звуки при выключении сцепления.
• Сцепление выключается не полностью.
• Проваливается педаль.
• Плохо переключаются передачи.

Теперь, когда определились с причинами неисправностей можно перейти к выбору троса и процессу замены.

Выбор троса сцепления

Обычно, трос сцепления покупается на рынке, поскольку цена копеечная и не хочется переплачивать официальному дилеру его наценки. Итак, рассмотрим артикулы троса сцепления. В ВАЗовских каталогах был найден артикул — 11180-1602210. Это и является необходимая деталь в сборе.

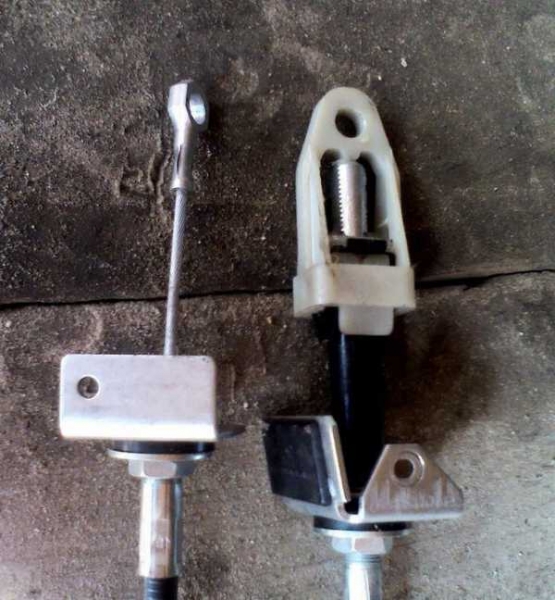

Общий вид троса сцепления Лада Калина

Выводы

Замена троса сцепления Лады Калины довольно трудоемкая операция и потребует некоторых знаний в конструкции автомобиля. Но, если один раз разобраться, то в последующем можно все делать с легкостью.

Когда и как отрегулировать сцепление на Калине в гаражных условиях?

Как и все «тазики», Kalina вовсе не безупречна. За более чем десятилетнюю историю модель не раз дорабатывалась, но избавиться от некоторых проблем так и не удалось.

В среде «калиноводов» признано, что механизм передачи крутящего момента в силу своих конструктивных особенностей является слабым звеном автомобиля.

Несмотря на все модернизации в этой области, автолюбителям приходится периодически производить наладку муфты.

Особенности сцепления ВАЗ 2112

Машина оснащена однодисковой фрикционной муфтой сухого типа с центральной нажимной пружиной. Любой автомобилист прежде, как отрегулировать сцепление на Калине, должен учитывать, что педаль управления соединена с диском посредством троса со специальным храповым механизмом.

Как работает автоподтяжка троса?

В результате интенсивной эксплуатации фрикционные накладки диска постепенно истираются.

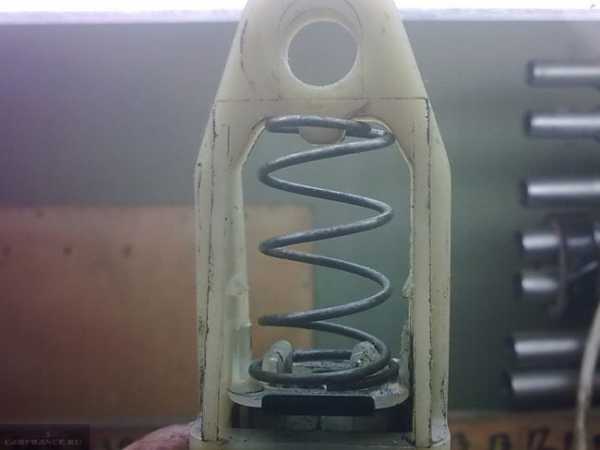

Встроенный в конструкцию привода храповый механизм позволяет какой-то период времени компенсировать износ – он натягивает понемногу трос.

В процессе работы устройства вилка осуществляет поворот и втулочная пружина постепенно сжимается. В результате фиксаторы наконечника троса сжимаются, после чего последний освобождается и натягивает трос.

Назначение данной конструкции – облегчить процесс обслуживания. По замыслам вазовских инженеров механизм должен избавить владельца от необходимости выполнять регулировку самостоятельно. Но это все только в теории, а на практике выходит, что без настройки муфты не обойтись.

Перед тем, как отрегулировать сцепление на автомобиле Калина, нужно определить момент, когда автофиксация троса уже не функционирует. Это несложно, тем более что машина сама сигнализирует о неполадках:

Падение тяги, фрикционная муфта не обеспечивает надежную связь маховика с диском. Следствием такого дефекта будет потеря значительной части силы крутящего момента.

Педаль управления муфтой не возвращается в начальное положение, что, собственно, является следствием первого пункта.

Плохое выключение муфты – педаль не нажимается до упора, что затрудняет переключение передач.

Симптомы, впрочем, аналогичны тем, когда нужна регулировка сцепления на ВАЗ 2107, так что автолюбители с опытом могут пропустить этот блок и приступить непосредственно к проверке.

Как проверить сцепление?

Чтобы наверняка убедиться в необходимости наладки механизма, следует выполнить ряд элементарных проверок:

• Несколько раз нажать на педаль и отпустить – любые посторонние звуки недопустимы. Для лучшего контроля нажимать можно рукой, так более полно ощущается ход педали.
• Проконтролировать педаль на предмет заеданий, если она возвращается с ощутимыми подергиваниями, то без регулировки не обойтись.

• Проверить полный ход педали при помощи линейки или рулетки. Несколько раз нажать и отпустить педаль, после чего замерить расстояние ее наружной кромки до пола, если оно больше 146 мм, то нужна регулировка механизма.
• Проконтролировать перемещение поводка троса относительно вилки выключения муфты, максимальное расстояние между этими элементами – 27 мм.
• При биении накладок ведомого диска более 0,5 мм также требуется наладка.

При выполнении проверок важно, чтобы мотор авто был заглушен.

Без шума и пыли: как правильно отрегулировать сцепление на универсале Калина самостоятельно?

Приступать к работе нужно не ранее, чем двигатель полностью остынет. Методика наладки проста и не требует визита в автосервис, потому что все можно делать самому. Поэтапно схема выполнения работ выглядит следующим образом:

• Перед тем, как отрегулировать привод сцепления на Калине, следует открыть капот моторного отсека и демонтировать воздушный фильтр.
• Оценить визуально состояние кожуха троса и заменить его в случае наличия повреждений.
• Потянуть на себя наконечник, чтобы трос взял полную натяжку. После этого проверить штангенциркулем расстояние между вилкой и поводком.
• Если измерения показали более 27 мм, то расстояние корректируется вращением поводка по резьбе наконечника.
• Нажать и отпустить педаль муфты несколько раз, повторить замеры.
• При необходимости повторить регулировку до получения необходимых нормативов.

Технология настройки муфты на Kalina не настолько сложна, как установка сцепления ВАЗ 2110, поэтому вполне реализуема в гаражных условиях без привлечения специалистов. И этот факт радует отечественных автомобилистов, потому что муфта играет важную роль в управлении автомобилем.

Замена тросика сцепления Калина

Трос привода в механизме сцепления отечественной модели Лада Калина играет огромную связующую роль. Посредством этого элемента водитель при нажатии на соответствующую педаль производит принудительное отсоединение ведомого диска от вращающегося маховика. Непосредственным «участником» процесса выключения сцепления, передающим нажимное усилие корзине, является выжимной подшипник.

Почему производитель отдал предпочтение именно тросовому приводу? В классических моделях автомобилей трос уступил место гидроприводу, когда выключение сцепления осуществляется путем воздействия на вилку системой гидроцилиндров (главного и рабочего).

Нередки случаи порыва троса, после чего автомобиль уже не способен перемещаться, так как переключение передач становится невозможным. Только замена тросика сцепления вернет машине полный функционал.

Сама ремонтная процедура не вызывает затруднений, поэтому доступна даже тем начинающим владельцам, которые впервые вступили на путь автомобилиста.

И поэтому очень многих интересует вопрос: как поменять трос?

Признаки поломки троса

Выявить вышедший из строя трос сцепления в авто Лада Калина весьма несложно. На заведенном моторе следует попытаться включить какую-либо ступень трансмиссии.

Если педаль провалилась, а процесс активации передачи невозможен и сопровождается характерным скрежетом, доносящимся из места расположения коробки, то это означает обрыв или растяжение троса.

Теперь остается узнать, как поменять трос.

Когда требуется заменять трос?

Конечно же, после факта его обрыва! Однако это не единственный случай, ведь специалисты рекомендуют склоняться к данной процедуре, если в наконечнике также наблюдается обрыв нескольких проволочек. Еще актуален совет, связанный с необходимостью данной ремонтной процедуры, когда пластиковая оплетка троса обзавелась видимыми сквозными повреждениями.

Обращаем внимание! Трос сцепления в автомобиле Лада Калина способен не только разорваться, он также склонен к постепенной растяжке. В итоге наступает момент, когда включить передачу не получится. Более редки ситуации, если автомобиль долго простаивал без движения. Это может спровоцировать закисание троса внутри оболочки.

О причинах износа троса

На вероятность обрыва оказывает непосредственное воздействие эксплуатация в более сложных условиях. Здесь подразумевается ежедневное использование авто.

Заметим, что от неприятного обрыва не застрахован даже тот владелец, который изредка садится за руль. Немалую лепту в преждевременный износ элемента вносит агрессивный стиль езды.

Любители тронуться с запредельных оборотов это подтвердят. Также такой «драйв» на Лада Калина быстро убивает весь узел сцепления.

Где находится трос?

Рассматриваемый нами компонент конструкторы расположили в нижнем секторе подкапотного пространства. Трос сцепления прикрепляется к вилке, которая в свою очередь находится на корпусе трансмиссионного агрегата. Это по правую сторону от мотора. Вторым своим краем трос заходит в салон и присоединяется к педальному узлу сцепления.

Теперь расскажем, как поменять трос на 8-клапанной версии силовой установки.

Демонтируем старый трос

Сначала отыскиваем педаль привода узла сцепления.

С оболочки троса извлекаем упор. Сама оплетка прикреплена к кронштейну педали. Манипуляция осуществляется весьма просто. Ключом на «8» выполняем банальное откручивание гайки, фиксирующей оболочку на кронштейне. «Победив» гайку, легко снимаем упор со шпильки.

Теперь появляется подступ непосредственно к пальцу. На нем удерживается стопор, который извлекаем с помощью пассатижей (можно отверткой). После демонтажа обозначенного стопора снимаем узел компенсации диска сцепления (ведомого).

Производим снятие пластиковой втулки, располагающейся на пальце педального привода.

Нелишним будет визуальный осмотр ее состояния. При наличии видимых деформаций заменяем новым изделием. Перед монтажом втулки смазываем литолом поверхность пальца.

Переходим к выниманию уплотнителя из тросовой оболочки.

В салоне Лада Калина весь перечень манипуляций выполнен, поэтому следующим этапом будет демонтаж элементов под капотом.

Действуем далее

На трансмиссионном агрегате тянем наконечник троса к себе. Он без усилий должен выйти из посадочного зацепа.

Теперь отворачиваем поводок, который снимаем с наконечника.

Завершающим действием вытягиваем трос сцепления из кронштейна на трансмиссии.

Особенность модели Лада Калина — цельный кронштейн, а не разрезной. Здесь потребуется вывести трос из соответствующего отверстия кронштейна в направлении салона. Теперь рассматриваемый нами компонент снят.

Монтаж нового троса

Процедуру установки осуществляем, следуя таковому алгоритму. Начинаем с манипуляций в салоне.

В первую очередь трос продеваем в подкапотный отсек.

Теперь устанавливаем корпус компенсационного механизма, служащего для нивелировки износа накладок диска. Сам корпус устанавливаем на палец и фиксируем стопорной скобой.

Возвращаем на место уплотнитель тросовой оболочки.

В подкапотной зоне трос продеваем через кронштейн, после чего устанавливаем направляющую втулку.

На нижний наконечник компонента навинчиваем поводок. Закручивание следует произвести так, чтобы обеспечить наконечнику выступ примерно на 1 мм.

Теперь выполняем вытяжку троса до упора. Когда эта манипуляция полностью исполнена, то с помощью штангенциркуля вымеряем регулировочное расстояние. В оптимальном состоянии оно должно равняться 27 мм. Когда замеры выдают иное значение, то вращаем поводок и достигаем указанного показателя.

В паз, присутствующий на вилке узла сцепления, помещаем тросовый наконечник. Под напором пружины поводок «заберется» в вилку.

Посредством нескольких нажатий на педаль проверяем беспрепятственный функционал узла. Сразу контролируем регулировочный зазор (27 мм).

16-клапанная вариация Калины

Замена тросика сцепления в машине LADA Kalina осуществляется идентичным способом. Несмотря на комплектацию данной модификации более прогрессивным силовым агрегатом, производитель решил не изменять конструкцию тросового привода данного узла.

Регулируем положение педали

Завершив замену троса в LADA Kalina, нелишним будет отрегулировать педальный узел. Для этой цели потребуется поместить авто на ровном участке. Теперь производим замер хода педали. Пользуемся линейкой. Ее прикладываем к полу и начальной точке педали. Нажимаем и меряем. Ход должен быть не более 150 мм. Если факт превышения налицо, то выполняем настройку положения.

Для регулировочного действия перемещаемся в подкапотный отсек. Здесь в месте соединения вилки с тросом имеются две регулировочные гайки. Первую (стопорящую) окручиваем, после чего вращаем вторую до достижения требуемой величины хода. Обычно это значение равно 120-130 мм. Продолжая ослаблять гайку, мы увеличиваем свободный ход, действуем обратно – уменьшаем.

Увеличиваем ресурс троса

Чтобы трос в LADA Kalina долго служил, его требуется периодически смазывать. К примеру, можно применить «Литол-24». Смазка позволяет компоненту свободно перемещаться внутри оболочки и избавит от образования и развития коррозии.

Подведем итоги

Как мы убедились, что замена тросика сцепления в модели LADA Kalina весьма прост, и не отнимет у владельца больше получаса времени, тем более, что вы теперь знаете, как поменять данный тросик.

Иногда обрыв элемента может произойти непредвиденно в дороге, поэтому специалисты справедливо рекомендуют постоянно держать в автомобиле запасной трос.

Места он займет минимум, однако гарантированно спасет ситуацию.

Тугая педаль сцепления Калина-2 — logbook Lada Kalina hatchback 2013 on DRIVE2

Начну с того, что 3 зима успешно перезимована, единственная неприятность, которая приключилась со мной в марте, это прокол колеса саморезом) Казалось бы, с кем не бывает, какая ерунда.

Но когда менял на запаску, на скользкой мартовской дороге — домкрат вылетел, погнув порог и успешно включил в бюджет 4500 за рихтовку и покраску) После таких приключений приобрел себе ромбовидный сапсан, места занимает в багажнике больше, но и доверия внушает тоже больше)

Теперь о главном. С салона педаль сцепления была тугой, действительно очень тугой, если сравнивать с грантой с таким же мотором.

Спустя где-то год эксплуатации начались постоянные щелчки механизма авторегулировки троса сцепления. Я уже как-то писал в БЖ, что регулировал натяжение троса, щелчки пропадали.

Но этой весной, шутки про спортивное сцепление уже надоели, и я решил на пробеге в 35к заменить трос сцепления.

Zoom

Купил такой же трос сцепления, ДААЗ 2190

Замену производили в гараже с kzn-ice (отдельное ему спасибо), по мурзилке

Инструкция по замене троса сцепления

От себя добавлю, что для снятия троса — снимается воздушный фильтр под капотом. Под ним — крепление троса к коробке, оно немного отличается от того, что в мурзилке, но смысл там сразу понятен.

Открутить 2 болта и вытащить трос из этой скобы. В салоне — нужно снять ось педали сцепления, иначе не подлезть к скобе на пальце сцепления.

Несколько фоток с пояснениями до замены, в процессе замены снимать не успевал.

Zoom

Сначала откручивается крепление троса (гайка, ключ на 8) Затем снимается скоба оси педали. Вынимается ось педали, отсоединяется пружина.

Zoom

Затем снимается скоба пальца сцепления и освобождается трос сцепления.

Zoom

Наконечник троса в моторном отсеке снимается с вилки сцепления, с креплений на коробке. Затем из технологического отверстия (оно под ковролином) протаскивается в салон.

Втулка пальца сцепления

Собирается все в обратном порядке. Единственное я смазывал новый трос, палец сцепления с пластиковой втулкой (которая к слову, не пугайтесь, но разрезана с завода), и в моторном отсеке — вилку сцепления и под пыльником вилки, наконечник троса сцепления.

И еще один момент — на родном тросе по центру — 2 уплотнителя резиновых, 1 — для фиксации в пазе, 2 — видимо потому, что есть шанс протереть жгуты ABS (о чем идет речь — очень хорошо видно, если вывернуть колесо влево и посмотреть за него). На новом покупном, уплотнитель был 1.

Поэтому я просто по аналогии намотал скотч в этом месте.

Затем регулируется натяжение, старая запись в БЖ.
Сюрпризом для меня было то, что доблестные сотрудники сервиса при установке сигналки вывели проводку к датчикам и сирене проколов резиновую заглушку троса сцепления, гениально) Поэтому мне пришлось отсоединять еще сирену и датчики, за что сотрудникам сервиса отдельное спасибо)

РЕЗУЛЬТАТ: не передать словами, было как на классике, стало, почти как на иномарке. Педаль очень легко нажимается и отлично возвращается назад. Чертов трос сцепления с салона был либо бракованный, либо ему что-то мешало двигаться.
Вот такие дела, у кого тугая педаль на “новой” калине — не спешите думать на само сцепление, сначала проверьте трос.

Price tag: 400 ₽ Mileage 35000 km

Как своими руками выполнить регулировку сцепления на Калине

В процессе эксплуатации автомобиля водитель сталкивается с рядом проблем, которые говорят о том, что необходима регулировка сцепления на Калине. Из-за особенностей механизма, установленного на этих ВАЗах, даже при износе накладок ведомого диска тросик привода выключения сцепления автоматически удлиняется.

Это позволяет автолюбителю корректировать ход педали лишь изредка, при возникновении неисправностей. Но и в этих случаях есть возможность обойтись своими силами, не прибегая к услугам автосервиса.

Устройство и работа сцепления Калины

Агрегат относится к механизмам сухого типа, однодисковый, с центральной нажимной пружиной. Выключение при нажатии на педаль осуществляется тросом, снабженным храповиком. Эта деталь позволяет тросику автоматически изменять длину в зависимости от износа накладок диска и обеспечивает постоянное беззазорное прилегание муфты с выжимным подшипником к корзине.

Нажимной диск вместе с пружиной диафрагменного типа заключены в кожух. Все вместе и принято называть корзиной сцепления. Между этим механизмом и маховиком расположен ведомый диск. Его ступица соединена с первичным валом КПП.

При воздействии на педаль тросик натягивается, поворачивая вилку. Нижняя втулка ее запрессована в картер сцепления, верхняя — съемная. Усилие при повороте вилки через муфту и выжимной подшипник сцепления передается на нажимную пружину и нажимной диск, выключая механизм.

При отпущенной педали сцепление должно полностью передавать крутящий момент двигателя на трансмиссию. Нажатая педаль в норме полностью отключает ее от двигателя. Признаками необходимости регулировки сцепления на Калине можно считать:

• превышение полного хода педали (в норме — 146 мм от положения в опущенном состоянии до упора в пол) — необходима регулировка троса сцепления;
• при нажатой педали включение передачи происходит со скрежетом или треском — сцепление не выключается полностью;
• при пуске двигателя слышно завывание в картере — износ выжимного подшипника;
• рывки при начале движения свидетельствуют о недостаточной плавности включения сцепления;
• при езде на 3-4 передаче при нажатии на газ быстро растут обороты двигателя, а ускорение замедляется — пробуксовка дисков, возможно, из-за износа накладок или недостаточной длины троса.

Как правило, корректировать работу сцепления приходится после его ремонта для приведения механизма автоматической регулировки в рабочее состояние.

В подобных случаях компенсатор износа может утрачивать часть своих функций и не справляется с регулировкой длины тросика.

Корректировка работы механизма

При появлении различных посторонних звуков во время выключения сцепления в процессе эксплуатации автомобиля нужно проверить зазор на вилке привода и при необходимости откорректировать его. Регулировка троса сцепления выполняется в таком порядке:

Снять воздушный фильтр и вытянуть тросик за наконечник на максимальную длину.

Штангенциркулем замерить расстояние между наконечником и вилкой. В норме это расстояние не должно отклоняться от значения 2,7 мм.

При обнаруженных несоответствиях повернуть поводок на резьбе до установления нужной величины. Отпустить наконечник троса: при этом он должен плотно прижаться к вилке.

Нажать на педаль сцепления 3-4 раза для приведения в действие автоматической коррекции длины тросика, произвести замер снова.

Сцепление на Калине может издавать скрипы и шумы и после регулировки. Они могут быть вызваны трением поводка наконечника о вилку.

Шум в этом случае доносится со стороны двигателя и устраняется нанесением смазки на место контакта гайки наконечника троса и вилки.

Другие возможные причины — скрип педали, скрежет троса при трении о кожух — устраняются нанесением смазки. В некоторых случаях источником шума может быть датчик педали сцепления.

Устранение неисправностей, связанных с датчиком

Этот механизм устанавливается только на сцепление Лада Калина с электронной педалью газа. Функция его состоит в управлении режимами двигателя при переключении передач, начале движения и пр. Неисправности датчика отражаются на контроллере двигателя обозначением «ошибка 0830», при этом загорается лампа Check Engine.

Физически неисправности ощущаются как рывки машины при переключении передачи, при работе двигателя на малых оборотах или внезапное возрастание либо падение оборотов двигателя, если нажать на педаль. Отрегулировать датчик сцепления на Калине нельзя, его придется полностью заменить.

Деталь эта расположена над педалью, под рулевой колонкой. Покупая новый, следует выбрать датчик 1118-3720015 (для Калины, Приоры, Гранты). Замена его немного осложняется труднодоступностью 2 саморезов, на которых он крепится к кронштейну педали.

Для снятия датчика нужно выдернуть держатель колодки проводов из отверстия на кронштейне педали. Затем отсоединить ее от жгута проводов приборной панели. Крючок пружины вывести при помощи отвертки из держателя и открутить крепление датчика на кронштейне педали (саморезы).

Датчик сцепления снимается вместе с держателем, освобождается и заменяется. Сборку производить в обратной последовательности, начиная с крепления датчика на стержни держателя.

Регулировка сцепления на Лада Приора, Гранта и Калина

 11 декабрь 2015  LadaOnline    110 863

На современных автомобилях Лада трос сцепления немного отличается от тех, что использовались на более старых машинах. В настоящее время АвтоВАЗ комплектует свои модели тросиком сцепления с автоматическим механизмом натяжки. Разбираемся, как правильно его регулировать.

Особенности

На автомобилях Лада Приора, Калина и Гранта трос сцепления такой же, как и на ВАЗ прошлых лет. На новых машинах разница только в наличие у наконечника троса механизма авторегулировки. Данный механизм предназначен для автоматической регулировки при износе деталей сцепления и вытягивания троса. То есть, чтобы владелец не регулировал сцепление в ходе эксплуатации автомобиля.

Регулировка троса сцепления

Вытягиваем трос за наконечник вперед (по направлению движения), преодолевая усилие пружины педали сцепления. Удерживая его в таком положение:

Замерить рас­стояние от торца пластмассового поводка до рычага вилки сцепления. Расстояние долж­но быть ровно 27мм. В подкапотном пространстве мало места, поэтому рекомендуется заранее приготовить веточку или проволоку длинной в 27 мм и регулировать уже по ней.

Если это значение отличается, то регулируем его вращением по­водка.

После отпу­скания троса сцепления, поводок должен прилегать к рычагу вилки без зазо­ра.

Нажать на педаль сцепления три раза, чтобы сработал механизм автоматической ре­гулировки длины троса.

Проверить полный ход педали сцепления, он не должен превышать 146 мм.

Процесс также объясняется на видео:

По отзывам владельцев автомобилей Лада механизм авторегулировки может издавать треск и щелчки при нажатии на педаль сцепления. Некоторым удается избавиться от проблемы изменением рекомендованной длины (27 мм) в большую или меньшую сторону. Поиск подходящего расстояние определяется методом подбора.

А вам приходилось регулировать сцепление? Какое при этом расстояние выбрали вы? Напомним, более детально проблему скрипов педали сцепления рассматриваем в другой статье.

Ключевые слова: сцепление лада калина 2 | сцепление лада гранта | сцепление лада приора | сцепление лада калина

00Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Похожие материалы

Сцепление Лада Гранта, Калина, Приора и его возможные неисправности

Как устранить щелчки и скрип педали сцепления Лада Гранта, Калина и Приора

АвтоВАЗ отзывает почти 15 тыс. машин Лада Гранта из-за проблем с тормозами

Замена троса сцепления на Лада Калина: видео инструкция

Благодаря тросу сцепления, вы имеете возможность контролировать вилку сцепления, а она может отсоединять сцепление от маховика. Процедура происходит из-за выжимных подшипников.

Абсолютно на всех авто, и Лада Калина не исключение, применяется трос, так как коробка у них находится глубоко в передней части. Исключение имеет только классика, в этих случаях используется и главный, и рабочий цилиндр, то есть троса нет в принципе.

Цилиндры сами по себе работают совершенно другим способом, но результат мы получаем такой же, выжимной подшипник отходит от маховика благодаря педали сцепления.

В случае если вами был замечен даже незначительный люфт педали сцепления, скорее всего, это означает, что нужна замена троса. Произвести замену возможно и самостоятельно, в автомастерскую обращаться необязательно.

Для этого вам нужно знать элементарную теорию. Трос предназначен для того, чтобы соединить два узла, это двигатель и коробка передач. Для регулировки троса сцепления служит храповой механизм.

Когда автомобиль на ходу – накладки диска со временем стираются, а это приводит к ослаблению натяжки.

Бывают и такие случаи, когда трос рвется совсем.

По этой причине, если вы услышали подозрительные, посторонние звуки при переключении передач либо обратили внимание на недостаточную тягу или же педаль сцепления Лады Калина провалилась в пол, пора проводить ревизию, а там – и замена тросика.

Чаще всего эта деталь рвется в самые неподходящие моменты, поэтому проблему нужно устранять оперативно. Для того чтобы быстро и надежно справиться с заменой троса, вам в помощь представлено подробное руководство, которое мы сейчас и рассмотрим.

Пошаговое руководство

Для замены троса сцепления на Ладу Калина нужно подготовить некоторые запчасти и инструменты, а именно: новый трос сцепления, ключ «восьмерку», обычную линейку, ветошь, плоскую отвертку и штангенциркуль.

Первое, что нужно сделать – это взять в руки подготовленный ключ на восемь и открутить гайку, что крепит трос. Найдете вы ее на самой педали сцепления в автомобиле. Эта гайка служит упором оболочки тросика в кронштейн.

При помощи плоской отвертки необходимо очень осторожно снять стопорную скобу. Она находится прямо под гайкой.

Следующий этап – снятие корпуса механизма, что регулирует трос, для того, чтобы вытащить тросик сняв его от крепления к педали.

Сам трос находится за фильтром, его нужно снять. Для этого подтяните рычаг сцепления, и спокойно вытаскивайте трос.

Теперь пора перейти на работу в моторном отсеке Лады Калина.

Открываем капот и сразу же вытаскиваем трос из крепления в виде вилки, просто тянем его на себя.

Теперь откручиваем пластмассовый поводок, сделать это можно без инструментов, своими руками.

На наконечнике троса вы увидите чехол из резины, его тоже придется снять.

Теперь нужно отсоединить конец тросика от держателя, что находится на коробке

Замена старого троса на новый

Если вы без проблем выполнили все действия, следуя вышеперечисленным пунктам, дальнейшим этапом станет замена старого троса на новый. Теперь действия нужно произвести в противоположном порядке, а именно:

В отверстие щитка передка в салоне Лады Калина запускаем новенький трос.

Теперь трос нужно хорошо закрепить на педали сцепления. Для этого надо одеть скобу и прикрутить гайку.

Также, но в обратном порядке, собираем и секцию двигателя.

Вытягиваем тросик для регулировки хода. Вытягиваем его за резьбовой наконечник до самого упора.

От рычага до самого пластмассового поводка обязательно должно быть расстояние не более 27 миллиметров.

Последний шаг – это регулировка хода педали, он не должен превышать 150 миллиметров.

После того как вы закончите со всеми процедурами, нужно три раза нажать на педаль сцепления, таким образом настроится автоматическая регулировка.

Работа по замене троса совершенно не сложная, справиться способен даже начинающий автовладелец. Вы не только сэкономите собственные средства, но и наберетесь опыта. Случиться может все что угодно, к примеру, трос способен оборваться прямо в дороге. Для того чтобы непредвиденная замена на Ладе Калина была проще, было бы неплохо возить с собой новый, запасной трос сцепления.

Профилактика и регулировка троса сцепления

Замена троса сцепления в Калине не занимает много времени, не потребует наличия ямы или подъемника, поэтому выполнить ее собственными руками сможет любой водитель.

Однако неожиданный обрыв троса или повреждение его наконечников в пути – не самая приятная ситуация.

Если в момент выхода из строя автомобиль будет находиться на передаче, сразу продолжить движение скорее всего не удастся.

Предупреждение повреждения троса сцепления

Вообще непосредственно трос сцепления выходит из строя достаточно редко.

Причиной же его обрыва в таких исключительных случаях, как правило, становится коррозия, которая обычно является результатом избыточной сырости в подкапотном пространстве.

Также ржавчина может интенсивно образоваться при повреждении защитной оболочки троса. Наиболее надежный способ предотвращения подобных повреждений – использование проникающей смазки.

Нередко сам трос сцепления остается целым, а вот пластиковые наконечники, одевающиеся с обеих его сторон, трескаются и лопаются из-за перепада температур или механических воздействий.

Если при нажатии или отпускании педали слышны посторонние звуки или отмечаются заедания, необходимо осмотреть трос и все его элементы.

Если обнаружены следы повреждений, трос или держатели лучше сразу заменить.

Регулировка троса сцепления

Сразу стоит оговориться, что трос сцепления на Калине снабжен механизмом автоматической регулировки и потому в процессе эксплуатации не нуждается в выполнении данной операции вручную.

Необходима она лишь при замене или снятии троса во время ремонта КПП или сцепления.

Во всех остальных случаях плохая работа сцепления (несвоевременное включение и выключение) свидетельствует о его чрезмерном износе или поломке механизма авторегулировки троса.

Регулируется трос сцепления в Калине элементарно. После его установки необходимо максимально вытянуть трос сцепления в моторном отсеке в направлении переднего бампера за пластмассовый фиксатор и замерить расстояние от него до рычага вилки КПП. Оно должно быть равным 27 мм.

Если расстояние отлично от этого значения, отрегулировать его можно путем вращения фиксатора по резьбе наконечника троса.

Перед началом регулировки необходимо убедиться в том, что наконечник троса в моторном отсеке находится в 1 мм от края пластикового фиксатора, обеспечивающего автоматическую регулировку.

По мере износа фрикционных накладок ведомого диска сцепления вилка будет отклоняться в сторону переднего бампера, а механизм авторегулировки будет «удлинять» тросик на нужное расстояние.

(Пока оценок нет)Загрузка…

Регулировка и замена сцепления на автомобиле Лада Приора, Гранта и Калина

Главная страница » ВАЗ » Пособие, как отрегулировать и поменять сцепление на Lada Priora, Granta и Kalina

Транспортные средства Лада Приора, Калина и Гранта оборудованы тросами сцепления, оснащенными храповыми устройствами. По своей конструкции тросики беззазорные, поэтому их регулировка теоретически не нужна, однако по факту производитель рекомендует автовладельцам периодически регулировать устройство.

Чтобы правильно произвести регулировку троса на автомобилях Лада Калина, Приора и Гранта, подготовьте отвертку и линейку (или штангенциркуль) и выполните следующие действия:

Для начала следует открыть капот, после чего тросик следует установить в исходное положение. Чтобы сделать это, необходимо переместить нижнюю часть тросика немного вперед, то есть по направлению его перемещения, это нужно сделать до упора. При перемещении тросика вы можете почувствовать небольшое усилие возвратной пружины, вас это не должно пугать.

Далее, используя линейку или штангенциркуль, следует замерять расстояние. Какое именно — показано на фото, вам необходимо отметить расстояние от начала вилки до поводка троса. Чтобы сделать это правильно, необходимо так же придерживать тросик и зафиксировать его в одном положении. Сделайте замер, в идеале он должен составлять 2.7 см, но разумеется, если вы столкнулись с необходимостью регулировки на Лада Приора, Калина или Гранта, то это расстояние будет либо большим, либо меньшим. Поэтому вам следует довести его до необходимого параметра, для этого необходимо вращать поводок тросика в одну или другую сторону.

После этих действий нужно будет ввести наконечник тросика в паз вилку, затем сам элемент можно отпустить. Обратите внимание, зазор должен полностью отсутствовать.

В целом процедура по регулировке троса завершена. Теперь вам нужно только несколько раз нажать на педаль, чтобы убедиться в том, что все работает нормально. После нескольких нажатий еще раз замерьте расстояние на тросе, если есть необходимость — отрегулируйте устройство опять.

Измерение расстояния и фиксация тросика

На сколько бы сцепление не было новым, владельцам Лад Приор, Грант и Калин периодические требуется производить регулировку и педали.

Необходимость регулировки может проявляться при:

• постоянных рывках во время начала движения;
• появлении ударов при попытке включить ту или иную скорость;
• западании самой педали.

Такие симптомы свидетельствуют о том, что необходимо правильно отрегулировать педаль. В идеале педаль сцепления должна быть расположена на одном уровне с тормозом — тогда полный ход должен составлять около 12.5-13.5 см, но на практике этот показатель может быть увеличен до 16 см. Чтобы правильно отрегулировать педаль, подготовьте два гаечных ключа соответствующих размеров.

С помощью ключа ослабьте контргайку троса, которая установлена в подкапотном пространстве.

Далее, необходимо с помощью другого ключа необходимо начать подкручивать вторую контргайку, так вы сможете правильно выставить необходимый зазор. Когда процесс будет завершен, первую контргайку следует до упора затянуть.

Учтите, если вы настроите педаль так, что она будет находиться ниже тормоза, то схватывание проявится тогда, когда педаль только оторвется от пола. Соответственно — если педаль тормоза будет ниже, то схватывание будет происходить почти в конце. В идеале эти две педали должны располагаться на одном уровне (автор видео — Time R).

Инструкция по замене троса сцепления

Какое лучше поставить сцепление на Ладе Калине, Гранте или Приоре — зависит от финансовых возможностей.

Но для начала давайте разберемся с тем, как лучше произвести замену троса на этих авто:

Сначала нужно выкрутить гайку тросика кронштейна, установленную под панелью приборов авто. Гайка выкручивается с помощью ключа на 8, после чего демонтируется упор с кронштейна.

Далее, следует отсоединить стопорную скобу, установленную на так называемом пальце, затем отсоединяется сам корпус устройства компенсации, для этого воспользуйтесь отверткой. Также нужно снять пластиковую втулку с пальца педали. Произведите визуальную диагностику устройства на предмет механических повреждений или износа. Если они имеются, то втулку нужно поменять, заранее обработав ее солидолом.

Теперь необходимо демонтировать уплотнитель тросика, установленный в отверстии щитка (как видно по фото, он находится в подкапотном пространстве Лады Гранты или Калины). Наконечник тросика следует потянуть по ходу его передвижения, после чего он извлекается из паза на вилке.

С помощью ключа на 17 нужно выкрутить гайку, которая крепит наконечник тросика к кронштейну на КПП. Используйте еще один гаечный ключ для того, чтобы не допустить проворачивание наконечника элемента.

Теперь нужно демонтировать наконечник троса, затем сам элемент нужно извлечь из отверстия. Трос можно полностью демонтировать.

После этих действий можно приступить к монтажу нового устройства. Для правильной установки элемент для начала нужно пропустить в отверстие щитка. Устройство компенсации износа на Ладе Гранте или Калине необходимо зафиксировать на пальце, заранее обработав саму втулку устройства смазочным материалом.

Вам необходимо закрепить трос на педали и установить ранее извлеченное уплотнение. Также произведите монтаж наконечника элемента в кронштейн трансмиссии, полностью закрепите фиксирующую гаечку. Не забудьте навинтить поводок. Монтаж нового элемента должен быть произведен путем перемещения нижнего наконечника вперед до конца. Сам наконечник должен удерживаться в таком положении, в это время нужно правильно замерять расстояние, о котором мы говорили вначале статьи, между поводком и вилкой. Путем вращения поводка следует выбрать оптимальное значение.

Непосредственно перед монтажом поводка, его также необходимо будет смазать. В частности, речь идет конкретно о плоскости, контактирующей с вилкой.

Завершающим этапом будет выжимание педали до конца несколько раз Сделав это, вам опять необходимо будет замерить расстояние между вилкой и поводком. Если оно составляет больше или меньше 2.7 см, то следует произвести его регулировку.

Запрос вернул пустой результат.

Инструкция по замене сцепления

Теперь пришло время рассказать, как осуществляется замена диска сцепления на автомобилях Лада Гранта, калина и Приора. Какое лучше приобрести сцепление — дело каждого автомобилиста.

Здесь все зависит не только от предпочтений, но и финансовых возможностей, как мы уже сказали ранее. На нашем ресурсе вы найдете обзоры нескольких брендов, проанализировав которые сможете определиться с тем, какое лучше поставить устройство на Ладу Калину или Приору.

Замена диска осуществляется по одному принципу и на Ладе Калине, и Гранте, и Приоре.

Итак, если вы определились с тем, какое лучше сцепление установить, то приступим к замене:

Для начала необходимо произвести демонтаж КПП с Лады Гранты, калины или Приоры. В том случае, если вы планируете установить тот же нажимной диск, который у вас был, то перед началом работ отметьте расположение маховика, а также кожуха. Это делается для того, чтобы сохранить балансировку и установить диск в то же положение. Также произведите монтаж специальной втулки (оправки) в отверстие нажимного шкива. Если такой втулки у вас нет, то демонтировать устройство можно и без нее, однако во время снятия следует придерживать ведомый шкив, поскольку он может выпасть.

Используя отвертку, следует придерживать маховик, чтобы не допустить его проворачивания. Вам необходимо выкрутить шесть винтов, при помощи которых крепится кожух нажимного шкива устройства к маховику. Не выкручивайте по одному винту, это рекомендуется делать равномерно, переходя от одного винта к другому.

Произведите демонтаж кожуха устройства вместе с нажимным шкивом. Также можно демонтировать и ведомый шкив с установленной в нем втулкой.

Если вы заметили, что на каком-то из элементов есть трещины или другие механические повреждения, то эти компоненты необходимо менять. Также следует проверить, насколько изношены фрикционные накладки. В том случае, если сами накладки замаслены, заклепочные фиксаторы ослаблены или головки заклепок пусть даже незначительно углублены, нужно произвести замену ведомого шкива. Также не лишним будет проверить, как надежно зафиксированы демпферные пружинки. В том случае, если они сломаны, то диск также нужно будет поменять.

Следующим этапом будет диагностика ведомого шкива. Если в ходе визуального осмотра дефектов выявлено не было, то вам нужно будет продиагностировать его биение. В том случае, если показатель биения больше одного миллиметра, то необходимо будет также произвести замену шкива. Следует уделить внимание диагностике рабочих поверхностей нажимного вала и маховика, в частности, речь идет о плоскости трения. Убедитесь в том, что какие-либо дефекты, следы износа, задиры отсутствуют, также не должно быть следов перегрева. При обнаружении узлов и механизмов с дефектами, их нужно будет поменять.

Далее, уделите внимание состоянию так называемой тарельчатой пружинки нажимного вала, как и в других случаях, следы износа, дефектов или трещин на ней не допускаются. Места соприкосновения лепестков пружинки с подшипниковым устройством выключения механизма должны располагаться в одной плоскости. Разумеется, ни о каких дефектах речи быть не может, если износ и присутствует, то он должен быть не более 0.8 мм. Иначе придется произвести замену всего нажимного шкива в сборе. Если заклепочные элементы ослабли, то вам также придется произвести замену всего диска. Затем необходимо продиагностировать также состояние опорных колец пружинки. Как вы понимаете, любые трещины и механические повреждения исключаются, в противном случае нажимной вал меняется в сборе.

Если вы поняли, какое лучше установить сцепление, то перед монтажом устройства необходимо проверить, насколько хорошо перемещается ведомый вал по первичному шкиву трансмиссии. Если вы заметили, что при перемещении наблюдаются заедания, то любые дефекты необходимо исключить. Если этого сделать не удается, то детали нужно будет поменять.

При монтаже учтите тот факт, что во время установки ведомого вала в место монтажа нажимного элемента, ту часть ступицы, которая выступает, необходимо направить в сторону нажимной пружинки. При монтаже устройства в первую очередь необходимо установить ведомый шкив. Воспользуйтесь специальной втулкой или сделайте это наиболее аккуратно.

После этих действий корпус нажимного вала крепится на три болта, также устанавливаются винты, при помощи которых кожух крепится к маховику. Как и при демонтаже, маховик следует придерживать с помощью отвертки, чтобы не допустить проворачивания. Как вы помните, затягивать по одному винту нельзя, это необходимо делать постепенно.

Завершающим этапом будет демонтаж установленной в диск втулки и установка КПП. Вам необходимо монтировать нижний конец тросика системы сцепления на трансмиссию, после чего осуществляется его исходная регулировка. Что касается регулировки, то о ней мы уже писали в начале статьи. Но перед тем, как восстановить исходное положение тросика, следует установить в исходное состояние устройство компенсации износа. Это делается потому, что если диск полностью износился, то устройство компенсатора будет располагаться в крайнем нижнем состоянии.

Запрос вернул пустой результат.

Можно понять, что такая процедура по замене диска достаточно трудоемкая, поэтому справиться с ней самостоятельно получится не у каждого автовладельца. Если у вас есть сомнения, то лучше обратитесь за помощью к специалистам.

Видео «Процесс замены устройства сцепления на Гранте»

Подробнее о процедуре замены механизма узнайте из видео (автор видео — Роман Смирнов).

Извините, в настоящее время нет доступных опросов.У Вас остались вопросы? Специалисты и читатели сайта LABAVTO помогут вам, задать вопрос
