Где находится датчик давления и уровня масла ваз 2110 8 и 16 клапанов: описание и замена

Замена датчиков давления и уровня масла на «Десятке» за пять минут

Перед тем, как произвести диагностику и замену ДДМ, нужно знать, где находится датчик давления масла. Для начала вкратце расскажем о предназначении и месте установки устройства.

Предназначение и местонахождение

Датчик давления масла ВАЗ 2110 представляет собой устройство, использующееся для оповещения автовладельца о низком уровне давления расходного материала в моторе.

Благодаря этому контроллеру владелец «десятки» может своевременно определить причину неисправности, а также избежать возможные проблемы, которые могут произойти в результате «сухой» работы силового агрегата.

Но следует учитывать, что если на приборке резко загорелась лампа масла на ВАЗ 2110, от есть вероятность, что проблема заключается в самом регуляторе.

Чтобы проверить устройство, его надо для начала найти — располагаться девайс может в двух местах, в зависимости от конструктивных особенностей мотора:

На двигателе 8 клапанов устройство расположено на задней части силового агрегата, справа в разъеме головки блока, неподалеку от щитка ремешка. К ДДМ подключается один провод.

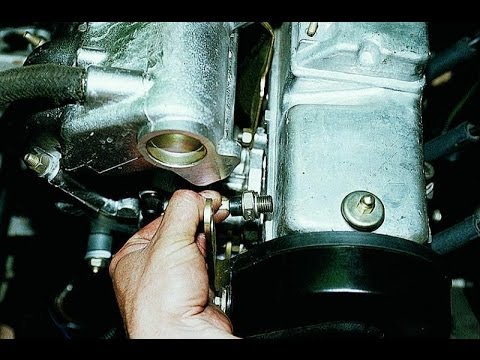

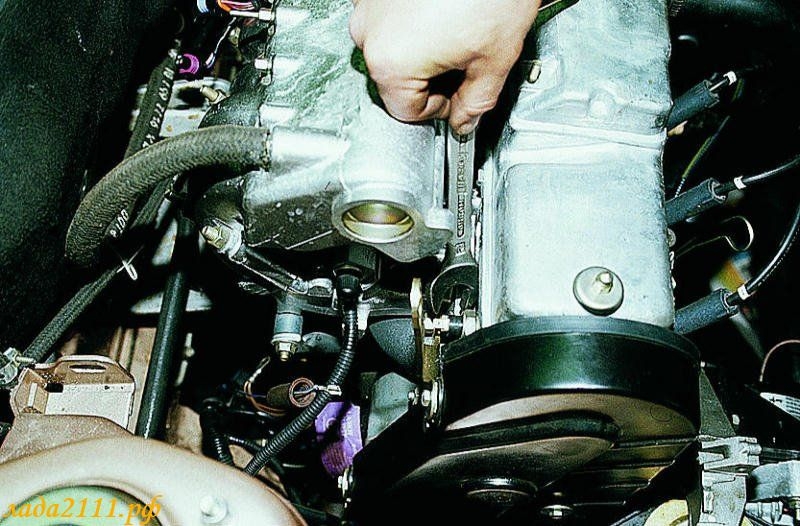

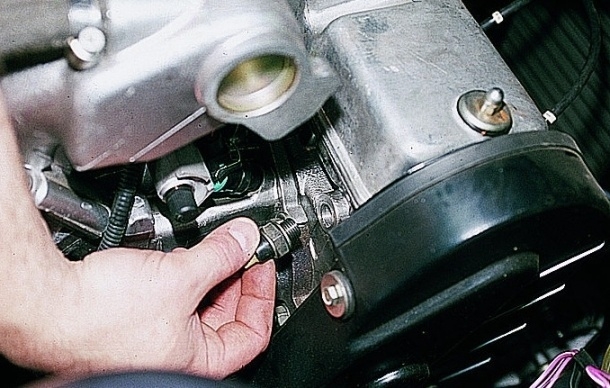

Что касается двигателей 16 клапанов, то в данном случае ДДМ следует искать также на задней части ДВС, только слева, непосредственно на блоке распредвала. К этому контроллеру также подключается один провод, однако, рядом с ним расположено еще два пучка с проводкой (автор видео — канал Авто_Ремонт).

Особенности диагностики

Если вы заметили, что на приборке не переставая горит индикатор аварийного давления моторной жидкости, то следует произвести диагностику именно регулятора. Не лишним будет проверить и проводку. Диагностика устройства начинается с проверки электроцепи на участке непосредственно от ДДМ до индикатора на приборке.

Диагностика осуществляется так:

Сначала на 8- или 16-клапанном двигателе следует отключить провод и подключить его к массе, в частности, кузову или двигателю.

В том случае, если после подключения провода на приборе стал гореть индикатор, то это свидетельствует о том, что данный участок электроцепи исправен, поэтому можно приступать к диагностике именно регулятора. Произведите его демонтаж и внимательно осмотрите устройство — если он сухой и работоспособный, то причина горящего индикатора, вероятнее всего, кроется в другом. К примеру, это может быть фильтр или маслонасос. Но если сам контроллер мокрый, в моторной жидкости, то это говорит о том, что его следует менять.

Если у вас загорелась лампочка давления масла, в первую очередь нужно проверить уровень масла, в некоторых машинах загорается лампа, когда забит масленый фильтр и в нем открылся перепускной клапан.

Инструкция по замене

Как производится замена датчика давления масла ВАЗ 2110:

Сначала необходимо отключить провод питания от регулятора.

Используя гаечный ключ на 21, необходимо выкрутить ДДМ из посадочного места, вместе с ним извлекается и его стальной уплотнитель.

Вместо демонтированного устройства ставится новый ДДМ, также необходимо заменить и уплотнитель, который должен идти в комплекте.

После того, как регулятор будет установлен, необходимо произвести очистку контактов на разъеме, также проверьте целостность пылезащитного уплотнителя. Если все нормально, то подключайте кабель питания к ДДМ и проверяйте его работоспособность.

Фотогалерея «Замена ДУТ на 8- и 16-клапанном двигателях»

1. Демонтаж ДУТ на 8-клапанном моторе2. Снятие регулятора на двигателе 16 клапанов

Важная информация о датчике уровня масла

Теперь вкратце расскажем о диагностике и замене ДУМ — датчике уровня масла. Сделать это в домашних условиях совсем не сложно.

Местонахождение и диагностика

ДУМ в «десятке» представляет собой устройство, использующееся для замера объема моторной жидкости в отсеках силового агрегата. Этот регулятор находится рядом с масляным фильтрующим элементом, а сам фильтр расположен в картере мотора машины.

Как проверить датчик уровня масла ВАЗ 2110:

Сначала загоните свое транспортное средство на смотровую яму или эстакаду.

Открутите болты, которые фиксируют защиту мотора, уберите ее.

Найдите ДУМ и включите зажигание — в этот момент на регулятор подастся напряжение.

Затем отсоедините провода, подключенные к контроллеру.

Щупы мультиметра или вольтметра следует подключить к массе авто и разъему питания. Если на дисплее тестера появится напряжение 12 вольт, то это свидетельствует о том, что устройство работоспособно.

Контроллер уровня масла в отечественной «десятке»

Инструкция по замене

Процедура замены выглядит следующим образом:

Как и в случае с диагностикой, машину следует загнать на яму или эстакаду, после чего демонтировать защиту мотора.

Сделав это, нужно отключить зажигание и отсоединить отрицательный провод с клеммы аккумулятора.

Отсоедините кабель питания, подключенный к ДУМ.

Далее, возьмите ветошь и с ее помощью удалите всю грязь с устройства. Используя гаечный ключ на 10, открутите фиксатор регулятора, удобней для этого использовать торцевой ключ.

Произведите демонтаж старого регулятора из посадочного места. Для снятия его придется немного покачать из стороны в сторону, но будьте при этом аккуратны, в противном случае вы можете повредить поплавок. После демонтажа регулятора вместо него установите новый ДУМ. Дальнейшая сборка производится в обратном порядке.

Видео «Наглядная инструкция по замене ДУМ на ВАЗ 2110»

На видео ниже представлена подробная инструкция по диагностике и замене регулятора уровня моторной жидкости в «десятке» (автор видео — канал В гараже у Сандро).

 Загрузка …

Ваз 2110: замена датчика давления масла проще простого

Датчик – измеритель давления масла (ДДМ) в двигателе ваз 2110

Если на приборной панели вашей машины вдруг загорелась лампочка давления масла, возможно причина этого недуга кроется в датчике аварийного давления масла.

Наша подробная инструкция поможет вам правильно диагностировать причины неисправности и устранить сами неисправности, без лишних денежных затрат, потерь личного времени и посторонней помощи.

Замена датчика давления масла ваз 2110, процедура проще некуда, навыков и инструментов минимум, времени займет не более пяти минут, однако все по порядку.

Назначение ДДМ

ДДМ — служит для своевременного сообщения водителю о низком давлении смазки в двигателе.

Своевременное обнаружение такой неисправности позволяет вовремя ее устранить и избежать длительного и дорогостоящего ремонта двигателя вследствие работы его деталей на сухую.

Однако если неожиданно загорелась лампа давления смазки, расположенная на передней панели машины, не стоит делать поспешных выводов.

К чему приводят поспешные выводы

В действительности многие владельцы автомобилей, лишь только загорелась на панели приборов лампа давления масла, сразу же усложняют сами себе работу:

А результат нулевой – лампочка как горела, так и продолжает гореть. А если при включении зажигания вдруг перестает гореть лампочка давления масла, то ко всем перечисленным выше бессмысленным и трудоемким операциям добавляется еще одна, не менее трудоемкая – замена самой лампочки на приборной панели.
Избежать всей этой ненужной и трудоемкой суеты поможет проверка датчика давления смазки:

•  Процедура займет пять минут и, скорее  всего, сэкономит вам уйму часов и нервов.
• А замена датчика давления масла на ваз 2110 (что тоже дело пяти минут), решит проблему загорания лампы, показывающей давление масла на панели приборов.

Остается сделать вывод: если неожиданно загорается лампа давления масла на приборной панели, либо наоборот перестает гореть, начинайте с проверки измерителя давления масла. Его неисправность является самой распространенной причиной, проверяется очень быстро, значит, начинать следует с него.

Сначала проверяем цепь питания от измерителя к контрольной лампе на приборной панели.
Проверку выполняем в следующей последовательности:

• Снимаем провод с датчика.
• Прислоняем его к корпусу двигателя.
• Проверяем, горит ли лампочка на панели приборов.

Если  она погасла, значит, проводка исправна, переходим к следующему пункту:

• Снимаем измеритель давления масла, если его корпус сухой, значит причина не в нем.
• Проверяем давление смазки в системе.
• Его уровень и качество.

В зависимости от результатов, доливаем его в двигатель, либо полностью меняем, заодно с масляным фильтром.
Если же поверхность датчика масляная, тогда причина неисправности кроется в нем, устраняется проблема простым и надежным способом:

• Замена датчика масла ваз – вот и все.
• Нет смысла его ремонтировать, он все равно уже не будет работать правильно.
• Покупайте новый – цена его колеблется в пределах 50-100 рублей, что совсем не дорого.
• Замена, как уже говорилось ранее, занимает всего пять минут.

Датчик давления масла ваз 2110 — замена за пять минут

Рассматриваем замену на 8-ми клапанном двигателе ваз 2110,измеритель располагается тут с правой стороны мотора, чуть пониже клапанной крышки,ближе к щитку. Из инструмента нужен ключ на 21 и собственно все.
Процедура выполняется в следующей последовательности:

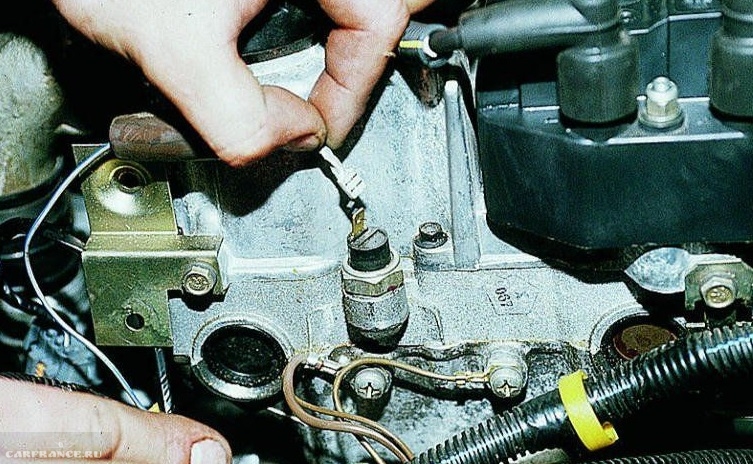

• Отключаем провод питания от датчика давления смазки.
• С помощью ключа на 21, выкручиваем его из двигателя.

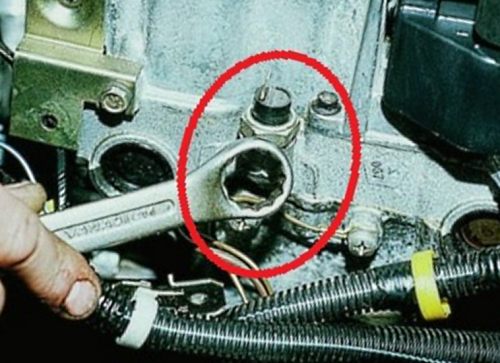

Выкручиваем измеритель давления масла из двигателя, ключом на 21

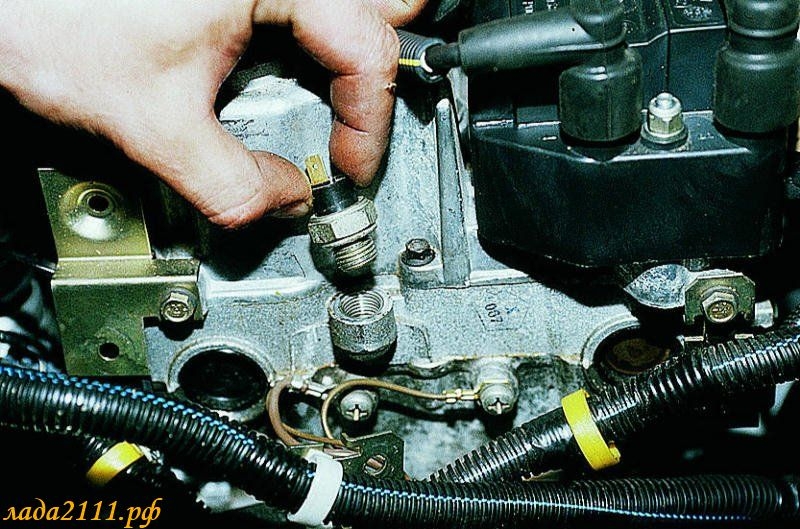

• Достаем датчик и следим, чтобы вышло уплотнительное колечко, сделанное из алюминия, оно тоже нуждается в замене (повторно не используется).
• Устанавливаем новый ДДМ с новым уплотнительным кольцом.

Перед тем, как подсоединить провод питания к датчику:

• Проверяем его контакты, и контакт провода тоже.
• Чистота контактов, залог исправной работы (почистите в случае необходимости).

Вот и все, замена ДДМ своими руками завершена, умение определить и устранить причины неисправности сэкономит вам деньги, время и нервы. Осталось лишь пару советов здесь, по-моему, все понятно и без видео.

Важная информация на заметку

Бывает, после замены датчика – измерителя давления масла, через новый начинает протекать масло. Покупаете новый, меняете, через некоторое время ситуация повторяется. Чем это вызвано?

Наиболее частая причина такой неисправности — из-за бракованных датчиков, даже новых, приобретенных в магазине, а не на лотке за углом. Многие владельцы автомобилей жалуются на подобные проблемы, что приходится менять пот нескольку подряд.

Однако в подобном случае рекомендуем обратиться в автосервис, для выяснения истинной причины, чтобы не получилось много бестолковой возни, как уже описывалось выше.

Ваз 2110 замена датчика уровня масла проста и элементарна

Датчик (измеритель) уровня масла в двигателе ваз 2110

Замена датчика уровня масла на ваз 2110  не требует слива смазки с двигателя.
Он не ремонтируется, неисправность устраняется его заменой. Вы легко сможете заменить его своими руками.

Проверка

Если индикатор в салоне показывает низкий уровень смазки в двигателе:

• Проверяем уровень смазки по щупу, доливаем по необходимости, если уровень в порядке, переходим к следующему пункту

Проверяем целостность проводки измерителя уровня смазки, если и тут порядок, идем дальше.

• Проще и дешевле заменить сам измеритель, поэтому следующий пункт – замена, как описано ниже
• Если замена не дала результата, тогда замените смазку заодно с фильтром, промыв двигатель и заливая новое масло, допустимой вязкости

Предназначение и местонахождение

• Измеритель уровня масла на ваз 2110, так же как и на  ваз 2111, ваз 2112 располагается в картере двигателя, возле масляного фильтра.
• Он дублирует показания уровня масла, которые можно увидеть при помощи щупа-измерителя уровня масла.
• Когда эти показания  отклоняются от номинальных (что означает низкий уровень масла в моторе), об этом автоматически сигнализируется через индикатор, расположенный в салоне автомобиля на панели приборов.
• Принцип срабатывания датчика основывается на размыкании и замыкании контактов геркона, вследствие передвижения магнитного поплавка на штоке датчика.

Датчик уровня масла ваз 2110 замена в четыре действия

Переходим к замене, она занимает пять минут, нужен только ключ на 10:

• Отсоединяем провод  питания от датчика.

Снимаем провод с измерителя

• При помощи ключа на 10, откручиваем болт, крепящий сам датчик.

Используя ключ на 10, выкручиваем болтик крепления измерителя уровня смазки

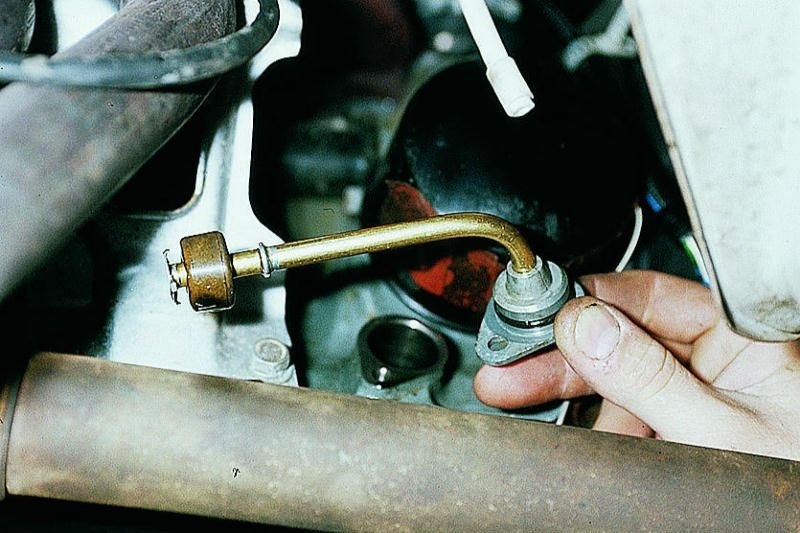

• Выводим датчик, слегка покачивая его, из гнезда блока цилиндров, стараемся не повредить при этом поплавок (он нам не нужен, но лучше избежать попадания его или его частиц в внутрь двигателя).

Вытаскиваем, слегка покачивая наш измеритель из гнезда, расположенного на блоке цилиндров

• Новый датчик устанавливается в обратном порядке.

Поздравляю, замена датчика уровня масла ваз 2110 успешно завершена за пять минут, чтобы выполнить эти простые действия вам теперь нет нужды ездить в автосервис. Дополнительно вы можете посмотреть видео изложенному материалу.

Датчик давления масла ВАЗ-2110: описание, установка, проверка :

Ни один двигатель внутреннего сгорания не обходится без системы смазки. Именно она позволяет трущимся парам работать долго и бесперебойно под нагрузками. Система смазки – это не только масляный насос, фильтр и каналы в блоке цилиндров.

Немаловажной деталью в этой цепочке является датчик давления масла. ВАЗ-2110 тоже им укомплектовывается. Деталь эта весьма простая, но выполняет очень важную функцию.

Как устроен на автомобиле ВАЗ-2110 датчик давления масла, где он находится и как его проверить? Обо всем этом и не только поговорим в нашей сегодняшней статье.

Назначение

Задача данного элемента предельно ясна. Датчик измеряет уровень давления масла в системе и передает данные на панель приборов. Элемент информирует водителя о показаниях в режиме реального времени.

Принцип работы и устройство датчика на ВАЗ-2110

Схема данного элемента есть в нашей статье. Датчик давления масла состоит из нескольких деталей:

• Подвижного и неподвижного контакта.
• Корпуса (как правило, он выполнен из металла).
• Мембраны.
• Толкателя (штанги подвижного контакта).

На «десятке» стоит датчик контактного типа. Он соединен непосредственно с сигнальной лампой на панели приборов. После включения зажигания на один из контактов лампы подается плюс от бортовой сети. Что касается второго контакта, он взаимодействует с подвижным элементом измерителя.

Как работает датчик на автомобиле ВАЗ-2110? Схема работы довольно проста. Алгоритм действия датчика основан на замывании выводов лампы на «массу». За это отвечает подвижный контакт, через который с диафрагмой соединен толкатель. Полость, что находится над диафрагмой, контактирует с системой смазки в блоке двигателя.

С ростом давления внутри, увеличивается усилие на диаграмму. Последняя начинает изгибаться, тем самым отодвигая подвижный контакт от неподвижного. При отсутствии давления, контакты будут замкнуты. Соответственно, на панели приборов загорится красная лампочка.

Как только давление в системе становится выше определенной отметки (0,3 атмосферы), цепь размыкается. Лампа перестает гореть на щитке приборов.

Как его найти?

Где датчик давления масла на ВАЗ-2110 расположен? Ответ на этот вопрос зависит от того, какой мотор установлен в «десятку».

Если это стандартный восьмиклапанный двигатель, то давления масла можно найти под клапанной крышкой рядом с пластиковым кожухом ремня газораспределительного механизма. Если это более современный шестнадцатиклапанный агрегат, элемент находится между воздушным фильтром, крышкой маслозаливной горловины и модулем зажигания.

Неисправности

Существует несколько причин, по которым датчик давления масла на ВАЗ-2110 8 клапанов выходит из строя. Это:

• Повреждение мембраны элемента.
• Износ резистивного слоя.

• Выход из строя нагревательной составляющей биметаллической пластины или ее деформация.

• Засор каналов подвода масла.
• Наличие окислов и надрывов проводов. Это может стать причиной появления «паразитного» сопротивления.
• Неисправность реле датчика давления масла. Реле служит для включения зуммера в случае, если давление в системе ниже нормы. Но срабатывает оно только на определенных оборотах (от полутора тысяч и выше). Ведь на холостых давление порой ниже единицы.

Проверка датчика

Проверить работоспособность данного элемента можно самостоятельно. Как проверить датчик давления масла ВАЗ-2110 своими руками?

Для этого нужно извлечь провод от него и замкнуть на «массу» (то бишь прислонить к оголенной металлической части кузова). Можно замкнуть прямо на корпус двигателя. Далее стоит проверить, горит ли лампа аварийного давления на щитке комбинации приборов.

Если она перестала гореть, значит, проводка исправна и виноват сам датчик. Его нужно заменить новым. Но в обратной ситуации нужно тщательно «прозванивать» провода на пути от панели приборов до самого датчика.

Скорее всего, неисправность вызвана пробоем или замыканием в бортовой сети.

Также отметим, что причиной неисправности датчика может стать его повышенная загрязненность. Стоит проверить внутреннюю часть элемента на наличие засоров. Если датчик чистый, проблема в другом. Но засор не стоит исключать из списка причин неисправности.

Как произвести замену?

Заменить на автомобиле ВАЗ-2110 датчик давления масла можно своими руками. Для этого понадобится ключ «на 21». Сперва нужно найти его место расположения (где находится элемент на восьми- и шестнадцатиклапанном моторе, мы уже знаем).

Затем при помощи куска ветоши или наждачной бумаги нужно очистить поверхность от грязи. Она не должна попасть в двигатель при замене. Итак, отключаем клемму с контактами на датчик. При помощи ключа «на 21» начинаем его выкручивать против часовой стрелки.

Гайку достаточно сорвать, а затем можно откручивать ее рукой.

Производя демонтаж датчика на ВАЗ-2110, обратите внимание, чтобы уплотнительное кольцо из алюминия полностью вышло из посадочного места. На следующем этапе еще раз прочищаем отверстие от грязи чистой ветошью и приступаем к установке нового элемента. Монтаж производится в обратной последовательности. Затягивать нужно так, чтобы новая шайба дала усадку, но не расползлась.

Обратите внимание: использовать старое уплотнительное кольцо на новом датчике строго запрещается. Это может спровоцировать несанкционированные течи во время работы двигателя. После затяжки элемента подключаем провод. Если контакт окислен, его нужно очистить. На этом процедура замены датчика давления масла на ВАЗ-2110 завершена. Можно производить запуск.

Лампа должна погаснуть в первые 1-2 секунды работы двигателя.

Как «глушат» датчик

Иногда недобросовестные продавцы намеренно глушат показания данного элемента на авто. Покупатель думает, что все в порядке, и насос работает в полной мере. На деле в машине попросту выпаяна лампочка в панели приборов.

Распознать это очень просто: при включении зажигания должна гореть «масленка» красного цвета. Если ее нет, значит, датчик был заглушен.

Заключение

Итак, мы выяснили, что такое датчик давления масла, где он находится на ВАЗ-2110 и как его заменить. Часто случается, что после установки из отверстия начинает сочиться масло.

Это происходит из-за недостаточной затяжки. Но также это происходит при использовании некачественной уплотнительной шайбы. Приобретать датчик лучше от оригинального производителя АвтоВАЗ.

Под маркой «Бош» часто предлагают подделку.

Где находится датчик давления масла на ВАЗ-2112 16 клапанов: фото

Если вдруг на приборной панели вашего автомобиля загорелась контрольная лампочка давления масла, одной из причин возникновения этого явления, может стать не только низкое давление масла, но выход из строя датчика, который фиксирует внутреннее давление этого элемента смазки двигателя. О том, как правильно провести её замену, а также диагностировать её неисправность вы узнаете ниже в нашей статье. Благо на то, чтобы заменить это устройство не понадобится много времени.

На видео рассмотрен процесс замены датчика давления масла на семейства ВАЗ 2110-2112:

Где находится датчик давления масла?

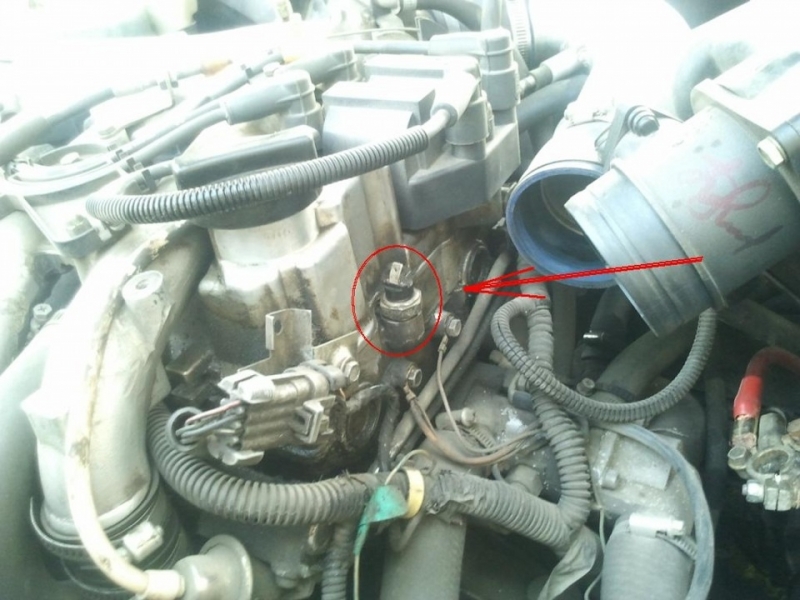

Датчик давления масла отмечен стрелочкой и кружком

Предназначение датчика

Датчик давления масла, предназначен для своевременного и точного информирования водителя о низком давлении смазки внутри двигателя внутреннего сгорания.

Так, как только быстрое обнаружение подобной неисправности позволит в самые кратчайшие сроки избежать лишних проблем и ещё больших поломок двигателя. Ни для кого не секрет, что «сухая» работа двигателя может нанести очень серьёзный вред мотору.

Но с другой стороны, не стоит бить сразу панику и делать выводов, достаточно сначала проверить сам датчик.

Ошибки при поспешных выводах

Когда загорается лампа давления масла, многие автовладельцы бьют тревогу и начинают устранять эту проблему всеми, но не самыми важными способами, и к ним относятся:

Проверка датчика

Производить проверку работоспособности датчика, необходимо в следующем порядке:

Демонтируем провод с датчика и прислоняем его на «массу», можно на корпус мотора.

Проверяем горит ли снова лампочка на панели приборов.

Если лампа перестала гореть, значит проводка исправна и можно переходить на следующий этап по демонтажу неисправного датчика.

А если продолжает гореть, значит необходимо «прозванивать» провода на всём этапе от датчика до панели приборов на факт выявления пробоя или замыкания в цепи.

Замена датчика давления масла

Для работы нам потребуется только лишь гаечный ключ на «21».

Замену производим следующим образом:

Когда датчик обнаружен, очищаем его поверхность и около него от грязи и отложений, для того, чтобы часть грязи не попала в двигатель.

Затем отключаем колодку питания от него.

При демонтаже осматриваем его на наличие дефектов и повреждений.

При помощи ключа на «21» выкручиваем датчик с места фиксации.

Гайку достаточно просто сорвать, а потом просто открутить её вручную.

При демонтаже обратите внимание на то, чтобы алюминиевое уплотнительное кольцо также вышло из посадочного места.

Производим установку нового датчика в обратном порядке.

Обратите внимание на качество соединения.

Обратите внимание, что при установке, уплотнительное кольцо должно быть новое.

После затяжки подсоединяем к датчику провод, предварительно осмотрев его на наличие повреждений и следов коррозии, если такие будут обнаружены производим очистку.

Таким не хитрым способом, работы по замене датчика можно считать завершёнными.

Выводы

Случается, что после замены нового датчика через него начинает протекать масло. Реже это случается из-за недостаточной затяжки, но чаще всего это связано либо с некачественной прокладкой, либо с некачественным датчиком. Поэтому после покупки сохраняйте кассовый чек, для того, чтобы была возможность вернуть бракованный товар.

Датчик давления масла ваз 2110 8 клапанов где стоит

ГлавнаяВаз 2110Датчик давления масла ваз 2110 8 клапанов где стоит

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Владельцы ВАЗ, в том числе серии 2110, в процессе эксплуатации своего «четырёхколёсного железного друга» могут столкнуться с проблемой, когда внезапно загорается лампочка, сигнализирующая о критическом понижении давления в масляной системе машины.

Датчик давления масла ВАЗ 2110

В большинстве случаев это никоим образом не связано с несанкционированным вытеканием масла, что неизбежно ведёт к серьёзным проблемам силового агрегата. Скорее всего, причина кроется в поломке масляного датчика или его магистральной цепи.

Как проверить датчик давления масла ВАЗ 2110?

При запуске силового агрегата и его работы на «холостых» внезапно подаёт сигнал контрольная лампочка ДДМ. Загорание происходит даже при стабильной работе движка. Бывает, наоборот, лампочка тухнет, когда включается зажигание.

Проверка работоспособности ДДМ.

Перед тем как менять датчик на автомобиле убедитесь в том, что все провода находятся в рабочем состоянии. Возможно всё дело в них, они пробиты. Проверка проводится следующим образом: присоединяется провод к силовому агрегату и посмотрите, если лампочка горит, следовательно, дело не в них. Необходимо искать причину в другом.

Скорее всего, датчик давления масла ВАЗ 2110, замасленный. Если он сухой, следовательно, причина загорания лампочки не в нём. Приняв решение о самостоятельной замене ДДМ, приобретите его в специализированном авто магазине.

Ремонтировать датчик нет смысла, тем более что стоимость нового не превышает 100 р. Но может возникнуть простой вопрос – где установлен капризный прибор?

Где стоит датчик давления масла ВАЗ 2110?

На легковых автомобилях ВАЗ 2110 с восьми клапанным движком механический ДДМ устанавливается непосредственно под клапанной крышкой с правой стороны рядом с пластмассовым корпусом ремня ГРМ. Как показано на фото.

На на шестнадцати клапанных моторах датчик давления масла установлен с левой стороны между заливной горловиной масла, модулем зажигания и воздушным фильтром. Как на фото ниже.

Как поменять ДДМ за 10 минут, не запачкав руки?

В неприятной ситуации вам не нужны «дяди с умным лицом» и широкой ладонью для сбора денег. Процесс замены ДДМ можно выполнить своими силами, даже там, где вас застала беда!

Процедура до смешного простая. Это всё равно, что поменять щётки на ветровом стекле авто, или сменить пробитое колесо.

В этой ситуации необходимы:

• Перчатки для чистоты процесса;
• гаечный ключ;
• и собственно сам новый прибор.

Замена датчика давления масла ВАЗ 2110

Не важна где установлен датчик процедура замены идентична и выполняется в определённой последовательности, которую необходимо соблюдать:

1. Сначала отключается от «проблемного» датчика провод.

2. Затем выкручиваем его при помощи ключа № 21.

3. Далее, достаём «виновника происшествия» — ДДМ и смотрим, чтобы вместе с ним вышло уплотнительное алюминиевое кольцо, которое также требует замены.

4. Устанавливаем на его место новый ДДМ и вкручиваем его.

5. Зачистив контакт провода, соединяем его с датчиком. Готово!

Одну минуточку, важная информация!

Многие владельцы легковых автомобилей жалуются, что после замены пришедшего в негодность датчика контрольная лампочка по-прежнему горит, а вытекание масла из под датчика продолжается. В чём причина, что делать? Не переживайте, ваш автомобиль ни при чём.

Скорее всего, вы приобрели бракованную продукцию. Это происходит в 40% случаев. Так, по крайней мере, утверждает статистика. Поэтому верните бракованный датчик в магазин и замените новым, рабочим ДДМ.

СОВЕТ! Для решения вопроса в вашу пользу сохраняйте чек магазина, где сделана покупка. В противном случае поменять «проблемный» датчик равны нулю.

Не советуют приобретать прибор на стихийных автомобильных рынках. Можно запросто нарваться на подделку.

Если проблему не удаётся решить своими силами, отправляйтесь к специалистам автосервиса. Там вы получите гарантированную помощь. Конечно, можно не возиться и сразу ехать на СТО, но согласитесь, что выполнить замену самостоятельно намного приятнее, чем тупо отдавать свои кровные сбережения.

Тем более что информации на эту тему можно без труда найти на просторах интернета и или специализированных форумах. Где подробно раскрывается весь процесс замены.

Есть видеоролики, где показан весь процесс, начиная от снятия проблемного датчика до полной установки нового. Удачи на дорогах и конечно же без поломок.

remontavtovaz.ru

Датчик давления масла ВАЗ 2110

Датчик давления масла ВАЗ 2110 – один из элементов системы мониторинга состояния автомобиля, позволяющий своевременно диагностировать аварийно-низкое давление в системе смазки двигателя и устранить не только возникшие проблемы, но и причины их спровоцировавшие.

 Устройство и принцип работы датчика давления масла

Любой датчик давления масла (ДДМ) в своем устройстве содержит мембрану и толкатель (биметаллическую пружинящую пружину с передвижным контактом). Взаимодействуют они между собой следующим образом.

Когда водитель включает зажигание, масло в системе отсутствует, контакты ДДМ замкнуты, электрическая цепь тоже – лампочка-индикатор загорается (см. рисунок а), свидетельствуя о исправности данной цепи, она же система контроля аварийного давления масла.

Далее водитель заводит двигатель, провоцируя тем самым подъем уровня масла в системе смазки и увеличение его давление в датчике, а точнее на мембрану внутри него (см. рисунок б).

Мембрана деформируется и толкает толкатель, который разрывает контакты цепи – гасит контрольную лампочку на панели приборов.

Если по той или иной причине давление масла в системе падает, цепь снова замыкается, лампочка загорается, оповещая автовладельца о необходимости проверки ДДМ.

Где находится датчик давления масла ВАЗ 2110?

В «десятке» ДДМ может располагаться в двух местах, какое именно из них «ваше» определяется количеством клапанов двигателя.

Так, владельцам ВАЗ 2110 с 8-клапанным мотором, датчик давления масла следует искать позади двигателя справа в гнезде ГБЦ, возле щитка ремня. О том, что вы нашли нужное вам устройство подскажет отходящий от датчика провод в количестве 1 шт.

Владельцам же «десятки» с 16-клапанным движком искать ДДМ нужно также позади мотора, но только не справа, а слева, на блоке распределительного вала. От датчика тоже будет отходить лишь один провод, но зато рядом с ним можно обнаружить 2 пучка проводов в изоляторе черного цвета.

Как проверить датчик давления масла ВАЗ 2110?

Заметив постоянно горящую «масленку» на панели приборов, первым делом проверьте уровень масла в системе. Если с ним все в порядке переходите к диагностике ДДМ, а также того, что с ним связано. Начинать рекомендуем с проверки цепи питания «датчик – лампа-индикатор». Проводить ее следует таким образом.

Снимите провод с датчика и прислоните его к корпусу мотора (на массу).

Если лампочка на панели приборов загорится, значит, цепь исправна и можно заняться проверкой непосредственно самого ДДМ. Для этого его следует снять и осмотреть: если датчик сухой, он исправен, поэтому причину незатухающей «масленки» следует искать в другом, например, в масляном насосе или фильтре. Ну, а если ДДМ будет в масле, значит, пришла пора его заменить.

Замена датчика давления масла ваз 2110 — инструкция

От датчика давления масла ВАЗ 2110 отсоединяется провод.

Далее ключом на «21» этот датчик демонтируется вместе с уплотнительным алюминиевым кольцом.

На его место устанавливается и новый датчик, и новое уплотнительное кольцо (идет в комплекте).

Последним действием после проверки чистоты контактов снятого провода и целостности пылезащитного уплотнения к ДДМ присоединяется электрический штекер.

Фото инструкция для 8-клапанного двигателя.

Фото инструкция для 16-клапанного двигателя.

Видео

Рекомендую прочитать:

autoepoch.ru

Где находится датчик давления и уровня масла ВАЗ 2110 8 и 16 клапанов: описание и замена

Владельцы отечественных «десяток» на практике довольно часто сталкиваются с проблемой появления индикатора, свидетельствующего о низком давлении моторной жидкости на приборке.

Как правило, это может быть обусловлено снижением уровня расходного материала в системе или неработоспособностью контроллера давления.

Подробнее о том, где находится датчик давления масла ВАЗ 2110 и как его заменить, вы можете узнать из этой статьи.

Что нужно знать о ДДМ?

Перед тем, как произвести диагностику и замену ДДМ, нужно знать, где находится датчик давления масла. Для начала вкратце расскажем о предназначении и месте установки устройства.

Предназначение и местонахождение

Датчик давления масла ВАЗ 2110 представляет собой устройство, использующееся для оповещения автовладельца о низком уровне давления расходного материала в моторе.

Благодаря этому контроллеру владелец «десятки» может своевременно определить причину неисправности, а также избежать возможные проблемы, которые могут произойти в результате «сухой» работы силового агрегата.

Но следует учитывать, что если на приборке резко загорелась лампа масла на ВАЗ 2110, от есть вероятность, что проблема заключается в самом регуляторе.

Чтобы проверить устройство, его надо для начала найти — располагаться девайс может в двух местах, в зависимости от конструктивных особенностей мотора:

На двигателе 8 клапанов устройство расположено на задней части силового агрегата, справа в разъеме головки блока, неподалеку от щитка ремешка. К ДДМ подключается один провод.

Что касается двигателей 16 клапанов, то в данном случае ДДМ следует искать также на задней части ДВС, только слева, непосредственно на блоке распредвала. К этому контроллеру также подключается один провод, однако, рядом с ним расположено еще два пучка с проводкой (автор видео — канал Авто_Ремонт).

Особенности диагностики

Если вы заметили, что на приборке не переставая горит индикатор аварийного давления моторной жидкости, то следует произвести диагностику именно регулятора. Не лишним будет проверить и проводку. Диагностика устройства начинается с проверки электроцепи на участке непосредственно от ДДМ до индикатора на приборке.

Диагностика осуществляется так:

Сначала на 8- или 16-клапанном двигателе следует отключить провод и подключить его к массе, в частности, кузову или двигателю.

В том случае, если после подключения провода на приборе стал гореть индикатор, то это свидетельствует о том, что данный участок электроцепи исправен, поэтому можно приступать к диагностике именно регулятора. Произведите его демонтаж и внимательно осмотрите устройство — если он сухой и работоспособный, то причина горящего индикатора, вероятнее всего, кроется в другом. К примеру, это может быть фильтр или маслонасос. Но если сам контроллер мокрый, в моторной жидкости, то это говорит о том, что его следует менять.

Если у вас загорелась лампочка давления масла, в первую очередь нужно проверить уровень масла, в некоторых машинах загорается лампа, когда забит масленый фильтр и в нем открылся перепускной клапан.

Инструкция по замене

Как производится замена датчика давления масла ВАЗ 2110:

Сначала необходимо отключить провод питания от регулятора.

Используя гаечный ключ на 21, необходимо выкрутить ДДМ из посадочного места, вместе с ним извлекается и его стальной уплотнитель.

Вместо демонтированного устройства ставится новый ДДМ, также необходимо заменить и уплотнитель, который должен идти в комплекте.

После того, как регулятор будет установлен, необходимо произвести очистку контактов на разъеме, также проверьте целостность пылезащитного уплотнителя. Если все нормально, то подключайте кабель питания к ДДМ и проверяйте его работоспособность.

Фотогалерея «Замена ДУТ на 8- и 16-клапанном двигателях»

1. Демонтаж ДУТ на 8-клапанном моторе 2. Снятие регулятора на двигателе 16 клапанов

Важная информация о датчике уровня масла

Теперь вкратце расскажем о диагностике и замене ДУМ — датчике уровня масла. Сделать это в домашних условиях совсем не сложно.

Местонахождение и диагностика

ДУМ в «десятке» представляет собой устройство, использующееся для замера объема моторной жидкости в отсеках силового агрегата. Этот регулятор находится рядом с масляным фильтрующим элементом, а сам фильтр расположен в картере мотора машины.

Как проверить датчик уровня масла ВАЗ 2110:

Сначала загоните свое транспортное средство на смотровую яму или эстакаду.

Открутите болты, которые фиксируют защиту мотора, уберите ее.

Найдите ДУМ и включите зажигание — в этот момент на регулятор подастся напряжение.

Затем отсоедините провода, подключенные к контроллеру.

Щупы мультиметра или вольтметра следует подключить к массе авто и разъему питания. Если на дисплее тестера появится напряжение 12 вольт, то это свидетельствует о том, что устройство работоспособно.

Контроллер уровня масла в отечественной «десятке»

Инструкция по замене

Процедура замены выглядит следующим образом:

Как и в случае с диагностикой, машину следует загнать на яму или эстакаду, после чего демонтировать защиту мотора.

Сделав это, нужно отключить зажигание и отсоединить отрицательный провод с клеммы аккумулятора.

Отсоедините кабель питания, подключенный к ДУМ.

Далее, возьмите ветошь и с ее помощью удалите всю грязь с устройства. Используя гаечный ключ на 10, открутите фиксатор регулятора, удобней для этого использовать торцевой ключ.

Произведите демонтаж старого регулятора из посадочного места. Для снятия его придется немного покачать из стороны в сторону, но будьте при этом аккуратны, в противном случае вы можете повредить поплавок. После демонтажа регулятора вместо него установите новый ДУМ. Дальнейшая сборка производится в обратном порядке.

Видео «Наглядная инструкция по замене ДУМ на ВАЗ 2110»

На видео ниже представлена подробная инструкция по диагностике и замене регулятора уровня моторной жидкости в «десятке» (автор видео — канал В гараже у Сандро).

 Загрузка …

avtozam.com

Датчик давления масла ВАЗ 2110: замена своими руками, где он находится и его проверка

Датчик давления масла ВАЗ 2110 –проверка, замена, дублирование

Большинству владельцев автомобиля ВАЗ 2110 рано или поздно приходиться сталкиваться с ситуацией, когда в самый неподходящий момент начинает светить аварийная лампочка, свидетельствующая об опасном снижении давления в масляной системе.

К счастью достаточно часто причиною такой, крайне неприятной сигнализации, является не реальная утечка масла, способная привести к полному отказу двигателя, а, всего лишь, выход из строя соответствующего датчика либо его магистральных цепей.

 Иначе говоря при возникновении такой неприятности, после того как вы убедились в том, что уровень масла в системе находиться в пределах нормы и до выполнения достаточно трудоемкой процедуры контроля реального давления и проверки исправности масляного насоса – рекомендуется выполнить более доступные действия, позволяющие определиться с причиной проблемы.

При выходе на предельное значение контакты мембранного датчика давления масла ВАЗ 2110 размыкаются (а значит, лампочка загорается), отсюда становится понятным, что для проверки целостности цепи достаточно отсоединить от датчика сигнальный провод и прикоснуться им к ближайшей «массе». Если  в таком положении лампа погасла –  указанный провод в полном порядке.

Определенную информацию можно получить и при непосредственном осмотре датчика: его омасливание, наличие значительных загрязнений и окисление корпуса, повреждение и окисление контакта – все это может свидетельствовать о том, что причина неисправности кроется в самом датчике и при таких проявлениях он подлежит замене.

 Если говорить непосредственно про технологическую операцию по замене датчика, то для ее выполнения достаточно иметь под рукой ключ на «21». Обращается внимание на необходимость наличия в запасе запасного уплотнительного кольца, без замены которого добиться требуемой герметичности нового датчика, скорее всего, не удастся.

Не забывайте, также, проверить целостность пылезащитного кожуха. Что касается вопроса, где находится датчик давления масла, то в данном случае все зависит от конкретной модели автомобиля.

Так на ВАЗ 2110 и ВАЗ 2111, оснащенных восьмиклапанным двигателем, указанный сигнализатор можно найти с правой стороны блока двигателя, ниже уровня крышки клапанов и в непосредственной близости от щитка.

 В свою очередь на ВАЗ 2112 с 16-ти клапанным мотором данный датчик размещен с левой стороны корпуса подшипников распредвалов. Впрочем независимо от модели авто датчики устанавливаются одни и те же и процесс их замены практически ничем не отличается.

Установка измерителя фактического давления масла

Конечно же, все проще, когда проблема с аварийной сигнализацией по давлению масла на ВАЗ 2110 возникает в городских условиях и ничего не мешает быстро добраться до гаража и без хлопот выполнить весь перечень работ, необходимый для устранения отказа.

А вот что делать, если неприятность случилась на удаленной трассе и даже имеющийся в «загашнике» новый датчик не дает гарантии на полное решение проблемы (уж больно много брака среди этих элементов и в запасе рекомендуется иметь их несколько)?  В такой ситуации неоценимую помощь способно оказать наличие в кабине дополнительного указателя реального давления масла, на основе показаний которого можно точно определить, стоит ли «бить в колокола» или нет.

 Между тем, установить такой указатель на ВАЗ 2110 достаточно просто и для этого понадобиться приобрести:

• Переходник в виде тройника от ВАЗ 2106, позволяющий подать давление масла, как на дополнительный датчик, так и на сигнализатор;
• Дополнительный датчик давления;
•  Указатель давления (опять-таки от ВАЗ 2106) который будет закреплен в салоне.

Для выполнения установку вспомогательного измерительного контура сигнализатор минимального давления масла снимаем и вместе с дополнительным датчиком закрепляем на переходнике/тройнике, не забывая установить две герметизирующие прокладки (обычно идут в комплекте к переходнику). Далее, полученную конструкцию в сборе вкручиваем в гнездо на двигателе, ранее предназначавшееся для сигнализатора.

Разъем стандартного датчика давления имеет четыре контакта и для его подключения прокладываем следующие провода:

+12В –  от питания ламп габаритов (Ш2-8);

 Общий минус «-» от ближайшей корпусной точки;

 Сигнальный провод – протягиваем в салон, к месту размещения указателя;

Плюс на подсветку указателя – его также протягиваем к водительскому месту.

В некоторых вариантах указателей имеется в наличии свой индикатор аварийного давления и при желании можно получить дублированную предупреждающую сигнализацию.

Похожие материалы

Проверка исправности и процедура замены датчика давления масла “десятки”

Некоторые автолюбители в ходе эксплуатации «десятки» сталкиваются с ситуацией, когда на двигателе, ранее уже прогретом для дальнейшей эксплуатации, на холостом ходу начинает мигать и загораться лампа-транспарант, указывающая на недостаточное давление масла в картере двигателя. Сначала она начинает периодически мигать, а затем ее горение становится постоянным.

Причин, конечно, может быть предостаточно. Но часто случается так, что достаточно замены датчика давления масла ВАЗ 2110, и проблема может быть решена в одночасье.

А на практике у многих автолюбителей это происходит следующим образом: если в ВАЗ 2110 загорелся датчик масла, то водитель начинает поводить целый комплекс проверок, среди которых следующие:

• контроль над уровнем масла в картере двигателя;
• проведение замеров параметров давления в системе смазки агрегата;
• замена масла и масляного фильтра;
• промывка смазочной системы силовой установки.

При этом результат остается неизменным – лампа продолжает гореть.

Важно: если при инициации системы зажигания лампа датчика масла ВАЗ 2110 гаснет, то необходимо дополнительно ко всем вышеперечисленным мероприятиям приобрести в специализированном автомобильном магазине новую лампочку и произвести ее замену.

Все эти мероприятия важны, но их проведение можно отложить на потом, а в первую очередь необходимо протестировать датчик уровня масла ВАЗ 2110, тем более, что на это требуется затратить непродолжительное время. При замене этой детали проблема c тем, что горит датчик масла, будет решена и неисправность будет устранена.

Подводя итог, делаем вывод: при загорании либо потухании лампы-транспаранта следует проверить датчик давления масла, который может оказаться неисправным.

Порядок работы:

Проверяем участок электрической цепи от искомого датчика к лампе-сигнализатору. Для этого контакт провода датчика масла “десятки” замыкаем на блок мотора и проверяем с помощником, загорелась ли лампа давления на передней панели автомобиля. Если источник загорания гаснет, то проводка находится в рабочем состоянии.

Снимаем датчик уровня масла ВАЗ 2110 и проводим его визуальный осмотр. Если его поверхность сухая и не носит следов повреждений, то он, скорее всего, находится в рабочем состоянии и дефект следует искать в другом месте. Ecли же поверхность такого изделия, как датчик давления масла, содержит следы смазки, то необходимо заменить его новой деталью. Тем более, что цена этого изделия незначительна и составляет от 50 до 100 рублей.

При проведении такого вида ремонта, как замена датчика масла ВАЗ 2110, необходимо знать его местоположение в силовом отсеке автомобиля. Для новичков, впервые участвующих в такой операции, сообщаем, что это изделие находится на кожухе распредвала.

Порядок проведения замены датчика:

Снимаем с изделия контактный провод.

Демонтируем деталь с применением гаечного ключа на «21». При производстве демонтажа изделия следует проследить, чтобы вместе с ним было снято кольцо уплотнения из алюминия, которое также подлежит замене.

Берем новый датчик масла ВАЗ 2110, заранее приобретенный в специализированном автомобильном магазине, и вместе с новым алюминиевым кольцом-уплотнителем устанавливаем его на штатное место.

Перед закреплением контакта проводки необходимо их протестировать, т. е. они должны быть зачищены и освобождены он нанесенного слоя лака, а если они подверглись окислению, требуется их зачистка.

Изучить состояние пыльника изделия, которое не должно иметь следов порывов и надрезов. И только в этом случае требуется установить его на место. Если же пыльник изделия деформирован или имеет рваную, не цельную поверхность, его необходимо заменить.

Иногда так случается, что, проводя замену датчика масла ВАЗ 2110, на новом изделии также появляется масло, т.е. образуется течь смазки. Это происходит по причине приобретения либо некачественных изделий, либо купленная деталь не является штатной для этой марки автомобиля. Некоторые автолюбители жалуются на дефектованные изделия, которые реализовываются в автомобильных торговых точках.

Для пущей убедительности и внесения ясности в существо этой проблемы можно заехать за консультацией к специалистам в сервисный орган или станцию технического обслуживания автомобилей.

Где находится датчик давления масла на ваз 2114 — 8 клапанов, как диагностировать и заменить

Датчик давления масла (ДДМ) — одно из важнейших контрольных устройств автомобиля. С помощью контрольного оборудования на приборную панель поступает информация о низком уровне моторного масла; водителю адресуется предупреждение о необходимости долива смазки.

Поломка устройства может привести к некорректному отображению сведений и последующему выходу из строя узлов ДВС.

В процессе работы ДДМ ВАЗ 2114 подвергается механическим повреждениям и воздействиям агрессивных сред: данные факторы могут послужить причиной поломки детали.

Важность детали

Диагностическая информация, которую передают ДДМ приборную панель чрезвычайно важна. Она может свидетельствовать о следующих неполадках:

• Падение уровня масла ниже отметки «MIN»;
• Засорение масляного фильтра;
• Неисправность проводки контроллера;
• Образование осадка в масляном поддоне;
• Выход из строя масляного насоса;
• Утечка моторного масла.

Кроме того, горящий индикатор «тревоги» может свидетельствовать о поломке самого ДДМ, что в сравнении с другими возможными неполадками — меньшее из зол.

Расположение и устройство

Обычно, на современных бюджетных автомобилях датчик давления масла устанавливают в подкапотном пространстве с задней стороны, ближе к воздушному фильтру. Где находится датчик давления масла Ваз 2114, можно увидеть на скриншоте ниже.

Конструкция датчика более чем примитивна: в металлический корпус помещены измерительная мембрана и передатчик. Масло давит на мембрану и в случае необходимости на контрольную лампу уходит предупреждающий сигнал.

Самостоятельная диагностика датчика

Если возникли подозрения на некорректную работу контроллера, то ничего не остается, кроме как проверить датчик давления масла ваз 2114. Существует два проверенных способа:

С помощью манометра. Выкрутите ДДМ на вашей «четырнадцатой», а в освободившееся гнездо вставьте манометр. Теперь запустите ДВС и посмотрите на манометр — прибор не должен показывать давление менее 0,65 атм. Если манометр показывает удовлетворительные значения, а при вкрученном датчике горит контрольная лампа, поздравляем — предстоит замена датчика давления масла ваз 2114;

Метод от «бывалых», для тех, кто не возит с собой манометр. Выкручиваем датчик и проворачиваем стартер, при этом не запуская мотор. Если из отверстия крепления датчика льется масло, то давление смазки в норме, а ДДМ можно выбрасывать.

Покупка новой детали

Покупка измерителя — дела копеечное. В любых магазинах, специализирующихся на отечественных авто, ДДМ представлены в достатке. Стоимость новой детали не превышает шестисот рублей. Новые датчики можно найти даже на «АлиЭкспресс». Выглядит устройство следующим образом.

Как поменять датчик давления масла ваз 2114

Замена ДДМ ВАЗ 2114 — одна из самых простых разновидностей текущего ремонта, с которой может без затруднений справиться даже начинающий водитель. Чтобы поменять датчик, автовладельцу потребуется ключ на «21» и от 5 до 10 минут свободного времени.

Алгоритм ремонтных работ следующий (до начала работ ознакомьтесь с описанием соответствующей детали в каталоге или руководстве по эксплуатации):

Открываем капот и снимаем клеммы с аккумуляторной батареи;

Сдергиваем защитный резиновый пыльник со старого измерителя;

Отсоединяем провода, которые идут к датчику;

Ключом на «21» выкручиваем старый датчик, а на его место ставим новую деталь;

Подключаем к новому ДДМ проводку, надеваем защитный колпачок.

Замена измерителя давления масла успешно завершена. Заведите мотор и убедитесь, что лампа критического уровня давления масла на приборной панели не горит. Посмотрите качественное тематическое видео, посвященное описываемой проблеме.

Замена датчика не решила проблему…

Иногда возникают такая ситуация: датчик поменян на новый, а индикатор продолжает гореть. В этом случае проведите следующие профилактические мероприятия:

• Замените масляный фильтр;
• Проверьте исправность контрольной лампы на приборной доске;
• Оцените текущее состояние смазки и при необходимости проведите замену или долейте;
• Проведите тщательную очистку масляного поддона: там может скопиться внушительное количество грязи и осадка;
• На сервисном оборудовании продиагностируйте целостность магистралей подачи смазки;
• Проверьте функциональное состояние маслонасоса: если требуется — замените на новый.

Обратите внимание, что причиной «масляного голодания» может стать использование смазки, которое не соответствует рекомендуемой степени вязкости. Также «жор» масла случается из-за износившихся маслосъемных колец или неправильной сборки мотора после «капиталки».

Если предложенные диагностические и ремонтные процедуры не возымели эффекта, то как можно скорее отгоните машину на СТО. Езда с низким уровнем масла в двигателе опасна не только для самого авто, но и для других участников движения. О начавшемся «масляном голодании» можно узнать по систематическому перегреву силового агрегата, снижению мощности, появлению посторонних шумов и стуков.
