Инструкция со схемой подключения сигнализации к центральному замку и как подключить доводчик стекол к автосигнализации своими руками

Как установить и подключить сигнализацию в автомобиле (инструкция и схемы)

Стандартной схемы, по которой можно подключить автомобильную охранную систему, не существует. Это можно понять, проанализировав электросхемы сигналок от разных производителей систем. Цвет электроцепей у систем от различных брендов могут предназначаться для решения разных задач. Практически каждый производитель имеет определенный способ монтажа и подсоединения устройств.

По расцветке кабелей каждая электросхема может отличаться в зависимости от норм, принятых в конкретной стране. Чтобы правильно подсоединять элементы сигналки надо акцентироваться на электронном измерительном оборудовании для прозвона.

При установке сигналки на автомобиль не рекомендуется использовать обычные лампы для прозвонки. С учетом места расположения основных блоков пользователю может потребоваться дополнительная покупка электроцепей.

При монтаже надо учесть, что сечение дополнительных и стандартных проводов сигналки должно быть идентичным.

Карта расположения составляющих устройств сигналки

Типы систем

Схема монтажа будет иметь отличия в зависимости от разновидности охранного комплекса:

Устройства без функции двусторонней связи. Такой тип систем является самым бюджетным и обычно монтируется на недорогие машины. В сигналках без обратной связи самым слабым местом является радиоканал. Если угонщик опытный, он сможет быстро взломать систему и отключить ее.

Охранные комплексы с опцией двусторонней связи. Этот вариант более дорогой и он позволяет решить значительно больше различных задач. Такой тип систем наиболее популярен среди автомобилистов. Посредством опции двусторонней связи у потребителя есть возможность мониторинга статуса машины на расстоянии, передача данных производится на коммуникатор.

GSM-системы с опцией GPS. Такие сигналки имеют опцию управления машиной через мобильный девайс, что делает их популярными среди потребителей. Владелец может отслеживать положение машины из любой точки мира, где есть мобильная связь. Данные о статусе авто, а также нарушении охраны передаются в виде SMS-сообщений или звонков. А некоторые операторы предоставляют возможность мониторинга с привязкой к карте посредством Сети, что позволит быстро найти машину при угоне.

Спутниковые системы. Этот тип автосигнализаций является наиболее высокотехнологичным. Благодаря повышенному уровню защиты эти сигналки целесообразно использовать в дорогих машинах. Информация о статусе и другие данные поступают через спутники. Данный тип систем является наиболее надежным и дорогим по стоимости.

Большинство сигналок с обратной связью обладают опцией удаленного старта мотора, но с использованием этой функции могут возникнуть проблемы. В частности если машина оборудована заводским иммобилайзером. В условиях города диапазон действия пульта и электронного блока может составить до 1 км.

Канал Агент Угона наглядно показал, можно ли взломать и угнать машину, оснащенную спутниковой сигнализацией.

Инструменты и материалы для установки автосигнализации

Устанавливать своими руками противоугонный комплекс на авто надо после подготовки инструментария:

Мультиметр либо вольтметр. Первый вариант предпочтительнее, он обладает большими возможностями. Тестер потребуется для диагностики величины напряжения, а также выявления разрывов и замыканий в проводке.

Комплект отверток — с крестовым и плоским наконечником. Рекомендуется запастись и отверткой-звездочкой.

Комплект торцевых гаечных ключей. Для установки большинства сигналок потребуется головка на 10.

Паяльник с расходными материалами.

Канцелярский ножик либо кусачки. При возможности лучше использовать специальный инструмент для зачистки электроцепей.

Для демонтажа пластмассовой обивки в салоне лучше использовать специальную «монтажку». Отверткой можно повредить облицовку.

Черная изолента. Цвет должен быть именно таким, это позволит замаскировать проводку. Штатно в автомобилях все электроцепи изолируются черным цветом.

Пластмассовые стяжки для фиксации электроцепей и составляющих элементов сигналки.

Кусок поролона.

Двусторонний скотч.

Потребуется схема подключения сигнализации, она идет в комплекте с инструкцией к охранному комплексу.

Порядок установки и подключения сигнализации

Процедура монтажа и подключения компонентов сигналки состоит из нескольких этапов:

Установка микропроцессорного блока.

Укладка электроцепей.

Подключение системы к питанию.

Обозначение точек подключение и подсоединение контактов.

Подключение внешних световых устройств.

Подключение системы к центральному замку.

Блок сигнализации

Электронный микропроцессорный блок ставится в салоне машины, место его монтажа должен знать только владелец авто. В высокотехнологичных противоугонных системах применяется несколько модулей, их лучше монтировать в различных местах. При попытке взлома и угона машины это позволит выиграть время.

Особенности монтажа устройства:

Перед подключением контроллера требуется разбор декоративной облицовки в салоне. Процедура выполняется осторожно, чтобы не повредить обивку.

Монтаж микропроцессорного девайса производится в скрытом месте. Есть несколько вариантов: за панелью приборов, в центральной консоли за автомагнитолой, за вещевым ящиком. Важно, чтобы при взломе злоумышленнику потребовалось время, чтобы добраться до устройства.

Устройство надо качественно зафиксировать. Модуль крепится на скотч либо болтами к любой удобной поверхности. Желательно располагать его подальше от электронных приборов. Фиксация должна быть качественной, чтобы при езде устройство не вибрировало.

На этапе установки модуля потребителю надо разобраться с электросхемой системы. В ней указываются нюансы подключения сигналки к цепи питания, габаритным либо поворотным огням, а также соленоидам центрального замка.

Автоэлектрик Сергей Зайцев показал все нюансы касательно монтажа микропроцессорного модуля.

Протягиваем провода

Особенности укладки электроцепей в машине:

Прокладку электролиний рекомендуется выполнять в закрытых и качественно защищенных от внешних воздействий местах. Главное, чтобы на провода не воздействовали критически высокие температуры и влага. Для укладки рекомендуется использовать косу, а для фиксации на кузове применяются стяжки. Затяжка хомутов выполняется примерно в 20 см друг от друга, не больше.

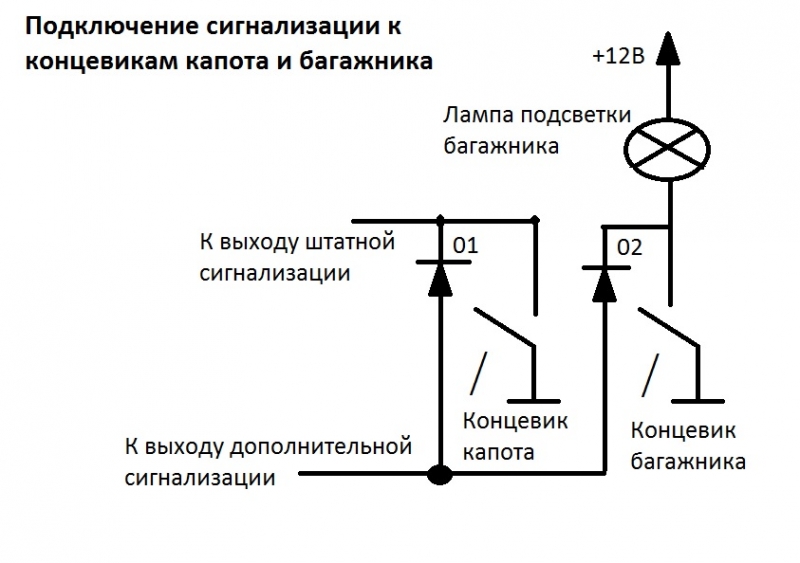

Независимо от типа системы, в комплектацию входят дублирующие кабеля. Концевые переключатели для багажного отсека и двери подключаются по разным электроцепям. Но эти устройства выполняют одну функцию, поэтому для подсоединения можно использовать один провод. Это позволит при появлении неисправностей быстрее выявить причину неполадки и определить поврежденный кабель.

На практике штатных кабелей обычно недостаточно для подключения сигналки. Потребителю рекомендуется заранее запастись дополнительными проводами.

Подключаем к питанию

Подключение электроцепей сигналки к питанию выполняется к положительному кабелю. Для его поиска на предохранительном модуле следует найти толстый провод. Масса или отрицательный контакт подключается к кузову машины. Перед подсоединением кабеля надо зачистить и соединить между собой посредством специальных клеммников.

Производители автосигнализаций при подключении советуют потребителям брать положительный и отрицательный контакты от замка зажигания.

При необходимости можно использовать другие точки соединения. Монтаж проводов и подключение к питанию выполняется с использованием тестера. Его применение позволяет удобно и безопасно найти необходимые электроцепи и контакты.

АdekWatt рассказал об особенностях подсоединения элементов сигналки к питанию бортовой сети.

Точки подключения сигнализаций

Несмотря на различие схем, точки подключения противоугонных комплексов всегда будут одинаковыми:

• «+» представляет собой положительную полярность, располагается в замке зажигания;
• стартерное устройство обладает минусовой полярностью, также устанавливается в замке;
• АСС — плюсовой выход, располагается в замке;
• зажигание обладает плюсовой полярностью и также устанавливается в замке, на его контактной составляющей;
• штатный центральный замок машины характеризуется минусовой полярностью, его подключение выполняется в соответствии с электросхемой противоугонного комплекса;
• дверные замки машины обладают плюсовой полярностью, установка концевых переключателей производится по электросхеме сигналки;
• концевые переключатели подключаются аналогично дверным замкам;
• габаритные огни характеризуются плюсовым выходом и подключаются к выключателю габаритов, расположенном в салоне, после подсоединения контакты отмечаются в предохранительном модуле;
• педаль тормоза оснащается плюсовой полярностью и подключается к так называемой лягушке.

Подключаем внешние световые сигналы

Во всех без исключения охранных системах индикация производится посредством лампочек, установленных в поворотных огнях. Для соединения контактов рекомендуется использовать два кабеля, каждый из которых предназначен для конкретной стороны оптики машины.

Соединение должно выполняться посредством диодных элементов, это позволит предотвратить замыкание.

Специалисты советуют использовать электроцепь габаритных огней, мощность этих электролиний ниже, а подсоединение потребует укладку одного провода без диодных элементов.

Подключаем к центральному замку

Современные комплексы позволяют управлять штатными ЦЗ машин. Когда соленоиды будут установлены на авто, потребителю надо разобраться с расцветкой кабелей, а также их предназначением. Для диагностики потребуется мультиметр или другой тестер.

Инструкция по поиску необходимого контакта:

Тестер переводится в режим замера величины сопротивления.

Отрицательный контакт устройства подключается к любому выходу, после чего потребитель нажимает на клавишу закрытия дверного замка.

При нажатии кнопки владелец машины должен найти нулевое сопротивление. Затем клавиша отпускается.

Поиск будет завершен, когда тестер покажет сопротивление, равное бесконечности. Так же выполняется поиск второго контактного элемента.

Когда контакты найдены, с водительской стороны демонтируется декоративная облицовка порога. Выполняется поиск электроцепей, которые потребитель уже определил. К этим контактам производится подсоединение кабелей сигналки, предназначенных для открытия и закрытия дверных замков.

Фотогалерея

Общая карта подключения комплексаСхема соединений сигналки со штатным ЦЗ машиныПример схемы подключения к ЦЗ на автомобиле Тойота

Как привязать брелок?

После установки составляющих компонентов комплекса производится привязка радиопередатчика или пульта.

Это устройство предназначено для управления системой, поэтому привязка позволит настраивать основные функции устройства. Процедура привязки выполняется по-разному в зависимости от особенностей и модели сигнализации.

Сначала микропроцессорный модуль надо перевести в аварийный режим, при котором осуществляется техническое обслуживание системы.

Активация этого режима выполняется посредством ввода специальной комбинацией клавишей Валет либо Оверрайд. В зависимости от модели и производителя эта комбинация будет разной.

Перед выполнением задачи отключается охранный режим сигналки. Клавиша кликается несколько раз, после чего выполняется активация системы зажигания.

О входе в режим настройки сообщат звуковые импульсы сирены или мелодичный сигнал радиоприемника.

Затем потребитель кликает по нескольким клавишам приемопередатчика, номера кнопок отмечаются в сервисном руководстве. О привязке сообщат звуковые импульсы. Пейджер привязан и микропроцессорный модуль его запомнил. Аналогично выполняется процедура настройки остальных пультов.

Михаил Автоинструктор снял ролик с полным описанием процесса перепрограммирования радиопередатчиков охранных комплексов.

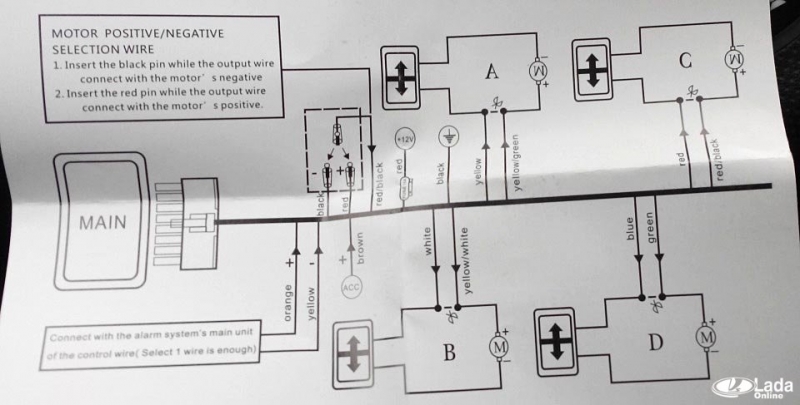

Как подключить доводчик стекол к сигнализации?

Установка и подключение доводчиков:

Монтаж устройств производится в дверях машины, для этого демонтируются их обивка. Доводчики питаются от бортовой сети машины, к девайсу надо подвести положительный контакт и массу. Важно, чтобы электроцепь, с которой соединен доводчик, была активной при отключенном зажигании.

С помощью тестера определяются электролинии, предназначенные для подачи напряжения от управляющих кнопок на электрические двигатели стеклоподъемников.

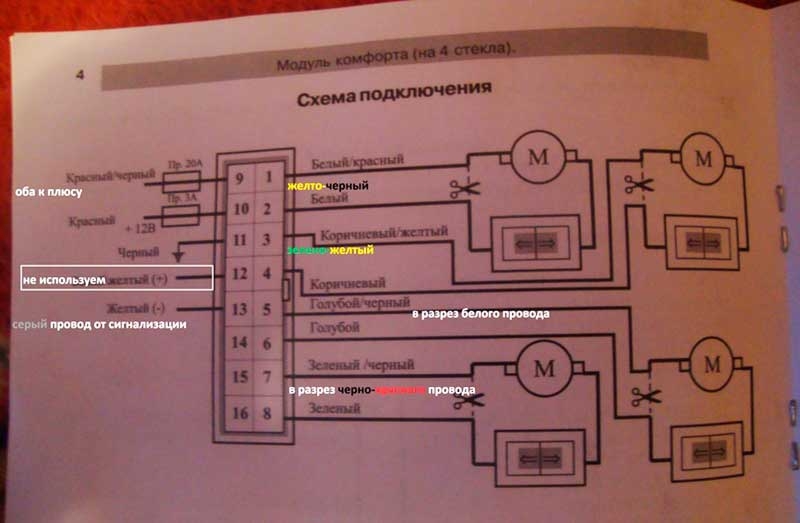

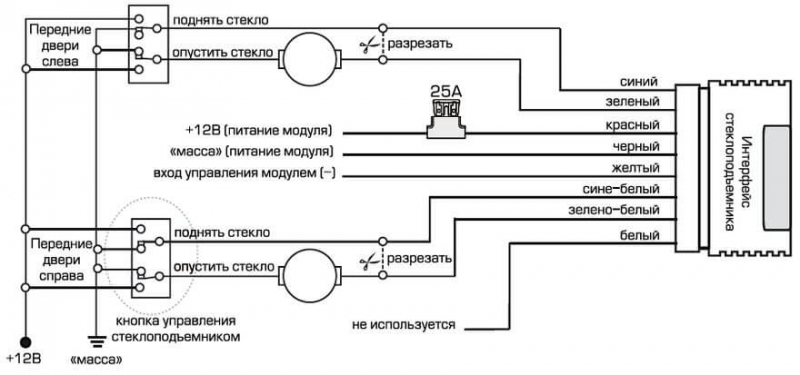

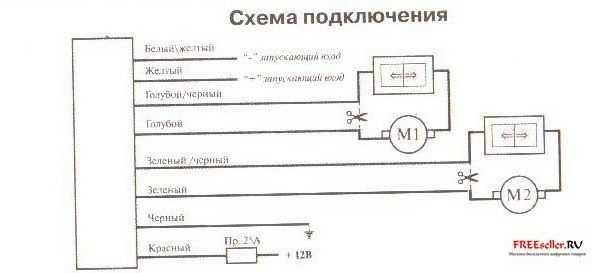

В соответствии со схемой подключения доводчиков выполняется врезание кабелей от блока управления на электроцепь питания. Для соединения с дверьми используются выходу в устройстве, они имеют разную расцветку. Кабель, который идет от управляющей кнопки к электрическому мотору, врезается к концам электролинии. К электроцепи подключаются контакты блока.

При соединении надо правильно подобрать кабели, от управляющих кнопок к электрическому мотору их идет по два. Когда подается напряжение, одна из электролиний выполняет подъем стекла, а друга его опускает. Если будут допущены ошибки при подключении, то активация режима защиты будет сопровождаться автоматическим открытием стекол.

Затем к доводчику подсоединяется кабель, предназначенный для передачи сигнала от управляющего блока. Потребуется такой сигнал, который поступает на блок на протяжении секунды при активации защитного режима. В зависимости от типа устройства и системы, для этого могут использоваться минусовые или плюсовые контакты. Непосредственно перед подсоединением потребуется точно узнать, какой сигнал отправляет управляющий блок сигналки.

Когда провода подключены, выполняется диагностика работы устройств. При условии, что все работает корректно, потребитель изолирует всех врезки электроцепей и маскирует их. Процедура подключения доводчика на четыре двери выполняется аналогичным образом, только в штатную электросеть потребуется сделать больше врезок.

Константин Эц сообщил обо всех моментах и показал процедуру выполнения монтажа и подключения доводчиков к электрическим стеклоподъемникам машины.

Проверка работы сигнализации и регулировка датчиков

Процедура диагностики правильности работы должна выполняться на каждом этапе установки и подключения составляющих элементов системы.

Для проверки работоспособности с помощью коммуникатора выполняется активация и отключение защитного режима. Также надо пультом произвести настройку основных опций сигналки.

Процедура регулировки контроллера чувствительности выполняется с помощью специального механизма, расположенного на корпусе устройства. Для настройки понадобится отвертка. Сам механизм вращается для определения необходимого уровня чувствительности. На корпусе датчика могут иметься стрелки, с помощью которых можно выявить оптимальный параметр.

После окончания процесса настройки включается режим защиты. Активация датчика удара может выполняться сразу после включения охраны или через одну минуту, этот момент надо уточнить в сервисном руководстве.

Диагностика выполняется методом постукивания рукой по ветровому стеклу либо кузову авто. Воздействия на корпус машины должны быть разной интенсивности.

Если сирена сигналки активировалась после легкого удара, то параметр чувствительности надо понизить.

 Загрузка …

Видео «Пример установки противоугонного комплекса»

Roman & Ko подробно рассказал о процедуре монтажа охранного комплекса и наглядно описал процесс настройки системы на примере модели Рено Симбол.

Подключение сигнализации к центральному замку – описание + Видео

Подключение сигнализации к центральному замку – это достаточно сложный процесс, который, как правило, выполняется на автосервисах. Но при желании данную операцию можно выполнить и самостоятельно.

В наши дни автомобилисты имеют возможность подобрать для своего транспортного средства любой вид охранной системы, ориентируясь на собственные потребности и пожелания.

Конкретные точки подсоединения охранного устройства подбираются в зависимости от следующих факторов:

• вид приобретенной сигнализации (без дистанционного управления либо с таковым);
• модель транспортного средства, на которое планируется устанавливать систему;
• место расположения главного охранного механизма (блока).

Определиться с точками подключения сигнализации с автоматическим запуском позволяет паспорт приобретенного устройства, ламповый пробник или вольтметр. Кроме того, вам понадобится электросхема ТС. Именно с ее помощью вы сможете найти элементы, к которым будет подключаться сигнализация.

Перед началом работ необходимо определиться с видом центрального замка (ЦЗ) вашего автомобиля. Чаще всего встречаются следующие типы ЦЗ:

• управляемые положительным импульсом;
• управляемые отрицательным импульсом;
• с переменной полярностью.

Подключение сигнализации к ЦЗ с отрицательным и положительным импульсом

В данном случае при подаче «минуса» на пару проводов замка происходит их закрытие или открытие. Найти такие провода относительно несложно при помощи пробника (лампового). Следует поочередно замыкать проводки, которые выходят из дверей авто со стороны водителя. Как только найдется нужная пара проводов (дверь откроется либо закроется), проблему можно считать решенной.

В тех же случаях, когда найти провода не удалось, придется «покопаться» в блоке ЦЗ. В нем потребуется разыскать специальное реле, отвечающее за закрытие/открытие дверей, а затем впаять в него проводки охранной системы.

Работа с замком, управляемым «плюсовым» импульсом, аналогична описанной выше схеме. Только нужная пара проводов в данном случае, как вы сами понимаете, будет иметь полярность со знаком плюс. Другими словами, от сигнализации должны отходить положительные провода.

Схемы подключения для озвученных видов ЦЗ со встроенным реле, таким образом, будут следующими:

• «Минусовой» импульс: контакты НЗ (нормально-замкнутые) не нужны, на «минус» подключают НР (нормально-разомкнутые) контакты, на управляющие провода идут общие контакты.
• «Плюсовой» импульс: разомкнутые контакты подключают на плюс, замкнутые не применяются, общие, как и в предыдущем варианте, подсоединяют к найденным управляющим проводкам.

Особенности подключения системы к замку с переменной полярностью

В этом случае автосигнализация должна подключаться прямо к силовым автомобильным проводам, которые ищутся опять же таки пробником. Сначала с его помощью находят минусовой силовой провод (прибор следует подключать к плюсу, а затем нажимать на соответствующую кнопку на сигнализации, определяя требуемый провод). Аналогичным образом ищут и другой провод (силовой).

После этого потребуется разрезать выявленные силовые провода, приобрести два реле, если речь идет об автосигнализации с выходами слаботочного типа, и осуществить подключение по далее приведенной схеме:

• общие контакты – к исходящим от водительских дверей проводам;
• нормально-замкнутые контакты – к тем проводкам, которые идут к кнопке замка либо к блоку ЦЗ;
• нормально-разомкнутые контакты – к «плюсу».

Вы успешно завершили процедуру подключения сигнализации к центральному замку!

Как правильно подключить сигнализацию к центральному замку: пошаговая инструкция и рекомендации

Подключение автомобильной сигнализации к замку является трудоёмким и непростым процессом, который рекомендуется проводить в автосервисе.

Имея желание и ознакомившись с этой инструкцией, вполне можно провести его своими руками.

Веским аргументом в пользу собственноручного подключения охранного устройства к центральному замку является то, что, нарушая алгоритм установки, принятый у профессионалов, значительно усложняется взлом автомобиля.

Разновидности элементов ЦЗ

Центральные замки имеют несложное строение:

Входные датчики. Ими являются микропереключатели замка и концевые выключатели дверей машины. Микропереключатели определяют актуальное расположение элементов ЦЗ. Концевые выключатели определяют расположение дверей и отправляют сообщение блоку управления.

Исполнительные механизмы (также называемые актуаторами). Являют собой электрические машины постоянного тока, которые связаны с преобразователем. Может применяться пневмопривод.

Блок управления.

Исполняет роль передатчика определённых сообщений в блоки управления, а также в исполнительные механизмы замка крыши автобагажника и к люку бензобака.

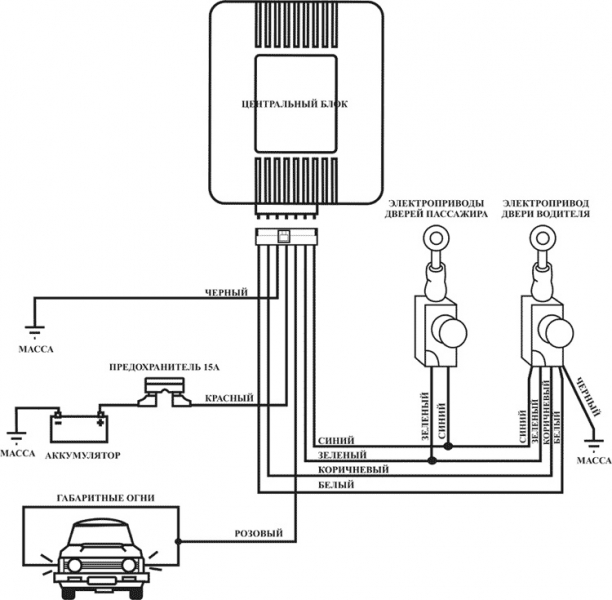

Схема центрального замка в автомобиле

Подключение автосигнализации своими руками

Механизмы охраны достаточно быстро устанавливают в автосервисах. Рассмотрим, как подключить их самостоятельно. Этот процесс состоит из нескольких частей. Результат напрямую зависит от того, следуете ли вы инструкциям.

Подготовка к подключению сигнализации

Перед непосредственным подключением сигнализации к ЦЗ необходимо ознакомиться со строением самого замка.

После этого ищем точки доступа, которые показаны на схемах инструкций по использованию и установке устройства на транспортном средстве.

Сигнализации типа starline a91 универсальные, они подходят для установки на автомобили с разными типами двигателей (турбированные, дизельные или бензиновые) как с автоматической, так и ручной коробкой передач.

Материалы для работы

Для установки сигналки понадобятся:

• изолента;
• отвёртка;
• защитный светодиод;
• активатор водительской дверцы;
• паяльник (вместе с ним канифоль и припой);
• сама сигнализация.

Важно! Не начинайте подключение, не ознакомившись перед этим с теоретическим материалом.

Пошаговая инструкция

Стоит помнить, что способы установки охранного механизма могут разниться между собой (чаще всего это зависит от производителя). После того как все материалы собраны и вся ознакомительная информация прочитана, можно начинать установку.

Подключение ударного датчика. Этот этап несложный. Датчик подсоединяется к блоку через коммутирующий разъём с тремя пинами (который размещён с правой стороны снизу корпуса блока). Подключите разъём LED индикатора с левой стороны корпуса блока сигнализации. Подключите кнопку к контакту, размещённому снизу на корпусе блока сигнализации.

Центральный замок. Проводок жёлтого цвета и провод жёлтого цвета с чёрной полоской подсоединяем к положительной клемме аккумуляторной батареи («+»). Провод оранжевого цвета и провод оранжевого цвета с чёрной полоской подсоединяем к отрицательной клемме аккумуляторной батареи («-»). Оба оставшихся проводка белого цвета подсоедините к актуатору центрального замка зажигания.

Сигнализация. Имеет 10 проводов разного цвета.

Видео: подключаем сигнализацию

Рассмотрим их подключение:

• проводок жёлтого цвета (самый верхний) подсоедините к контактам катушки питания реле. В место разрыва цепи питания катушки зажигания вставляются нормально замкнутые контакты данного реле. Нужно разрезать кабель, который соединяет катушку питания реле и замок зажигания. Концы, образовавшиеся после разрезания, необходимо подсоединить к двум контактам реле (провода зелёного цвета). Затем проводок, идущий от замка зажигания, подсоединить к другому контакту катушки реле;
• провод чёрного цвета нужно присоединить к отрицательной клемме аккумулятора (к нему же подключены оранжевый и оранжево-чёрный провода от ЦЗ);Важно! Необходимо отключить аккумулятор на период подключения, чтобы не повредить электропроводку транспортного средства.
• оба провода коричневой окраски подсоедините к поворотникам (первый к правой стороне, второй, соответственно, к левой);
• провод розового цвета подсоедините к сирене (к её проводу красного цвета). Чёрный кабель сирены коммутируется на корпус или на отрицательный полюс аккумулятора;
• красный проводок подсоедините к положительной клемме. К нему же должны быть присоединены жёлтый и жёлто-чёрный провода ЦЗ;
• проводок зелёного цвета (называемый также «минусом открытия багажника»). Для возможности реализации этой функции нужно установить дополнительное реле и подсоединить этот провод к его питающей катушке;
• провод оранжевого цвета подсоедините к концевику педали тормоза;
• провод белого цвета (АСС) необходимо подсоединить к замку зажигания (к контакту, который замыкается при повороте ключа, на нём при этом появляется напряжение питания);
• проводок синего цвета подсоедините к концевым выключателям дверей.

Какие трудности могут возникнуть и как их преодолеть

Процесс подключения довольно трудоёмкий, поэтому у пользователей могут возникнуть некоторые проблемы:

Проблема выбора при большом разнообразии систем охраны. Покупатели, выбирая сигнализацию, прежде всего, должны ориентироваться на свои пожелания и представления о функциональных особенностях данного устройства.

Установка сигнализации автомобиля к системе ЦЗ. Для решения данной проблемы необходимо определить точки подсоединения охранного механизма, учитывая ряд особенностей (разновидность сигнализации, исключительность автомобиля, место расположения центрального блока автосигнализации транспортного средства).

Проблема выбора схемы установки (цветовые обозначения различных механизмов могут быть предназначены для иных функций). Желательно пользоваться оригинальными схемами для вашей модели автосигнализации.

Схемы для подключения

Представляем универсальную схему подключения. Схема подключения Несмотря на довольно трудоёмкий процесс установки автосигнализации своими руками, потраченные усилия не будут напрасны, ведь это позволит сэкономить неплохую сумму денег (чаще всего стоимость услуг профессионала приравнивается к цене самого комплекта сигнализации).

Кроме того, принесёт немало удовольствия тем, кто любит делать всё своими руками.

Как правильно подключить сигнализацию к центральному замку

Конструктивно ЦЗ состоит из следующих элементов:

Главного модуля системы, по сути, ее центра. Он применяется для обеспечения слаженной работы всех замочных изделий.

Управляющих кнопок, а также контроллеров охранного комплекса, подсоединенных к замку.

Приводных устройств. В зависимости от машины и модели ЦЗ они могут быть пневматическими либо электрическими.

Подготовка к подключению автосигнализации

Чтобы обеспечить процесс дистанционного включения и отключения замков в машинах Рено Дастер, Мицубиси и других марках, надо заранее найти точки доступа «сигналки». Поиск этих элементов желательно доверить квалифицированным специалистам, имеющим опыт в электротехнике. Точки подключения всегда отмечаются в схемах к охранным комплексам, а также в электросхемах к машинам.

Охранные комплексы подключаются к замкам посредством коммутирующих устройств через электроцепи. На легковых машинах управляющие модули с точками соединения монтируются в специально отведенных для этого местах.

В зависимости от марки авто расположение элементов будет разным. Но специалистам обычно известно место их монтажа.

Но новых отечественных автомобилях блоки управления ЦЗ часто устанавливаются под центральной консолью справа от педали газа.

Канал Technomania рассказал о подсоединении ЦЗ к охранному комплексу в авто.

Подключение «сигналки» в зависимости от типа ЦЗ

Правильный монтаж соединений реле и электроцепей при подключении сигнализации должен обеспечить синхронную работу охранных систем.

В зависимости от типа замочного изделия установка и подключение охранного комплекса будет проходить по-разному. Перед выполнением процедуры соединения надо найти сигнальные электроцепи.

Для этого следует разобраться в видах управляющих модулей для ЦЗ:

Блок с минусовой полярностью. Когда вы замкнете один из сигнальных контактов на заземление, замочные устройства автоматически закроются. Их открытие осуществляется посредством замыкания на землю второго контакта.

Управление модулем производится посредством плюсовой полярности. В этом случае процедура открытия и закрытия дверей осуществляется аналогично. Только на каждый из контактов подается напряжение +12 вольт.

Модуль может работать с переменным сигналом. Один выход устройства подключается на землю к кузову, а на другой поступает 12 вольтовое напряжение. Это приводит к отпиранию замочных устройств. При изменении полярности выполняется закрытие девайсов. Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.

Для первого случая найти выход можно с применением контрольной лампочки. Световой индикатор подсоединяется к массе машины, то есть ее кузову, после чего каждый выход диагностируется отдельно. Если необходимо найти плюсовой выход, то контрольная лампа подсоединяется к положительному контакту.

ЦЗ с минусовой полярностью

Схема для подсоединения ЦЗ с минусовым потенциалом

Выходы охранного комплекса, применяющиеся для ЦЗ, разделяются на силовые и сигнальные. Если речь идет об устройстве с минусовой полярностью, то для соединения будут использоваться реле. Имеются в виду элементы, с помощью которых можно отпирать и закрывать замочные изделия.

Подключить сигнализацию к центральному замку можно в соответствии с приведенной схемой:

Контакт зеленого цвета подсоединяется к разъему охранного комплекса. Он применяется для закрытия дверных замков.

Белый выход также идет к блоку «сигналки», предназначен для открытия замков.

В соответствии со схемой верхний узел системы выполнен в виде реле закрытия. Разомкнутые контактные компоненты подсоединяются к заземлению, кузову машины. А общие выходы должны быть соединены с сигнальными контактами замочного устройства. Учтите, что от штекера процессорного модуля кабели отрезать не надо, к ним необходимо подсоединить выходы, о которых мы рассказали выше.

В некоторых моделях охранных комплексов в качестве выходов применяются не контактные компоненты реле, а слаботочные сигнальные каналы.

ЦЗ с плюсовой полярностью

Схема соединения будет выглядеть идентично. Только нормально разомкнутые контактные элементы должны подключаться не к кузову автомобиля, а к положительному выводу.

Верхнее реле является запирающим, а нижнее устройство предназначено для открытия дверных замков. Вместо этих компонентов могут использоваться сигнальные контакты.

Но при такой схеме диодные элементы должны указывать на штекер замка.

ЦЗ с реверсированием полярности

Схема для подсоединения ЦЗ с реверсивной полярностью

Замочное устройство, работающее с переменным потенциалом, подсоединить труднее всего. Процессор ЦЗ должен включать в свою схему реле.

Два контактных элемента, соединенные от штекера модуля замка к исполнительным механизмам, необходимо подключить к штекеру «сигналки». Речь идет о контактах, расположенных посредине.

При выполнении этой задачи важно не перепутать провода. При активации верхнего реле должно произойти закрытие замков, а не наоборот.

Основные особенности данной схемы:

На контакт под номером 1 при отпирании ЦЗ подается плюсовой импульс, а на компонент под номером 2 — минусовой.

При принудительном открытии схема изменяется. Первый выход оказывается заземленным, а на второй контакт поступает плюсовой импульс.

После подключения компонентов в соответствии со схемой контакты под первым и вторым номером не контактируют со штекером управляющего процессора центральным замком. Этот момент можно назвать недостатком, поскольку автовладельцу придется вмешаться в штатную проводку и разорвать соединение.

Управление замочным устройством по методу реверсивной полярности более актуально на машинах производства США, причем не на всех моделях. А охранные комплексы, которые оснащаются не реле, а управляющими устройствами, сегодня не изготовляются.

О подсоединении ЦЗ к блоку охранного комплекса рассказал Олег 1974.

ЦЗ с пневмоэлектрическим компрессором

Разберем пример подсоединения комплекса к пневматическому замочному девайсу на примере модели Мерседес-Бенц в 124-м кузове. Автомобиль может быть оборудован иммобилайзером или работать без блокиратора силового агрегата.

На данной модели авто установлено традиционное компрессорное устройство, а также актураторы пневматического типа. На дверях машины и в крышке багажного отсека вмонтированы приводы, оснащенные выключателями, каждый на три контакта.

Элементы схемы:

• аккумуляторная батарея;
• контактная составляющая замка зажигания;
• модуль с предохранительными элементами;
• соединительное устройство;
• переключатель зуммера;
• процессорное устройство ЦЗ с установленным компрессором;
• контактная составляющая привода замочного изделия на передней двери справа;
• контактная составляющая приводного устройства двери багажного отсека;
• контактная составляющая приводного механизма замка водительской двери.

Принцип действия схемы прост — когда замочные девайсы разблокированы, электроцепи на контактах приводных устройств замкнуты. В соответствии с нашей схемой это элементы под номерами 7, 8 и 9. Когда происходит механическое воздействие на шток, замок блокируется, а силовой кабель замыкается на землю.

Такое развитие событий осуществляется при проворачивании ключа в замке либо после нажатия на тягу с пластиковым наконечником. Модуль будет реагировать на смену потенциала. Когда запирается одна дверь, происходит закрытие остальных механизмов посредством активации электрического мотора с насосным устройством.

Последний выкачивает воздух из приводных элементов, это приводит к включению всех штоков и закрытию замков.

1. Электросхема ЦЗ Мерседес-Бенц2. Схема управления пневматическим устройством

При открытии замочных устройств ключом выполняется замыкание управляющего элемента на +12 вольт. Происходит активация компрессорного механизма, в результате чего воздух нагнетается в приводы, а штоки выдвигаются. Это приводит к закрытию всех замочных устройств.

Для подсоединения такого механизма необходимо найти в машине привод управления, всего их три. Данный компонент разрезается, после чего к нему подсоединяется два выхода от охранного комплекса в соответствии со схемой.

Рекомендуем использовать контакт от двери водителя, поскольку он проходит под облицовкой левого порога.

Контактные элементы реле охранного комплекса подсоединяются по приведенной схеме. При ее реализации вы сможете сделать беспрепятственное прохождение импульсов от двери водителя к компрессорному устройству, передача будет осуществляться через контактные элементы реле. Это позволит не вмешиваться в работу пневматической составляющей.

При включении охранного режима произойдет активация реле, в результате чего общий вывод устройства разомкнется с нормально замкнутым компонентом. Это приведет к разрыву электроцепи управления от двери. Затем общий контакт реле сомкнется с нормально замкнутым компонентом.

Такие действия приводят к закрытию дверного замка, команда выполняется компрессорным устройством.

При подключении сигнализации нужно помнить, что основная особенность пневматической системы центрального замка заключается в ее инертности.

Из-за этого ей может потребоваться до трех секунд, чтобы успеть закрыть все дверные замки и контактные элементы управляющих электроцепей. За это время эти компоненты должны переключиться на отрицательный выход.

Поэтому реле охранной системы на время выполнения этой задачи должно удерживаться, чтобы вся процедура выполнялась верно. Необходимо, чтобы время передачи импульса составило 4 секунды.

Почти все современные охранные комплексы имеют эту функцию, если возникли сложности с ее настройкой, рекомендуем обратиться к руководству по эксплуатации.

Если не сделаете этого, то после того, как реле «сигналки» перейдет в изначальное положение, электроцепь между компрессорным устройство и управляющим кабелем восстановится.

Если за это время замочное изделие не успеет закрыться, то на основном проводе будет плюс, соответственно, компрессорный механизм исполнит команду к открытию.

В итоге охранный комплекс активирует защитный режим, но двери машины будут не запертыми.

О подключении охранного комплекса к пневматическому замку на примере автомобиля Ауди рассказал канал СамоделTV.

Что лучше: сигнализация или ЦЗ?

ЦЗ обычно используется в качестве штатного охранного устройства. Он не может обеспечить полноценную защиту машины в отличие от сигнализации. При наличии только ЦЗ злоумышленник может разбить окно и беспрепятственно угнать авто, замкнув контакты на стартере или замке зажигания. В результате отсутствия сирены у преступника будет достаточно времени на угон.

Наличие сигнализации обеспечивает следующие преимущества для автовладельца:

Надежная защита машины. О наличии «сигналки» преступника предупредит диодный индикатор состояния. Злоумышленник может испугаться и даже не пытаться взломать авто.

Блокировка двигателя. Многие современные охранные комплексы имеют функцию блокировки силового агрегата. Если преступнику удастся получить доступ в салон машины и отключить сирену, при попытке пуска мотор заблокируется. Движение на авто будет невозможно, угнать его не получится.

Автовладелец будет знать о состоянии защиты автомобиля. Все современные комплексы имеют функцию обратной связи. Ее суть заключается в том, что на пейджере с экраном высвечивается состояние машины. На дисплее демонстрируются включенные охранные зоны. А если кто-то попытается взломать автомобиль и сработает сигнал тревоги, автовладелец будет предупрежден посредством отправки звукового сигнала и сообщения на пульт.

Наличие сигнализации делает процедуру управления машиной более удобной. Все современные комплексы оснащаются хорошей функциональностью. К примеру, можно настроить удаленный запуск двигателя по времени или по команде. Центральный замок не может обеспечить это.

 Загрузка …

Видео «Подключение сигнализации к ЦЗ авто»

АлексАвтоХлам наглядно показал, как можно произвести подключение охранного комплекса к центральному замку машины.

Подключение сигнализации к центральному замку

Электрический центральный замок позволяет блокировать и разблокировать замки всех дверей автомобиля с помощью одной кнопки. При подключении центрального замка к многофункциональной сигнализации появляется возможность управлять блокировкой двери дистанционно.

Что необходимо для подключения

Чтобы подключить сигнализацию к центральному замку вам понадобятся:

• сигнализация с мощным силовым выходом (допустимый ток не меньше 15 Ампер) для подключения центрального замка;
• установленные и подключенные исполнительные механизмы (соленоиды) центрального замка;
• мягкий медный изолированный провод с сечением жилы не менее 1 мм.кв.;
• две колодки для предохранителей;
• два предохранителя 15 Ампер;
• электрическая схема автомобиля;
• инструкция по установке сигнализации;
• тестер;
• плоская и крестовая отвертка;
• паяльник;
• термоусадочные трубки;
• пассатижи;
• клеммные контакты;
• изолента.

Как подключить сигнализацию к центральному замку

В первую очередь необходимо отключить аккумулятор, затем найти провода управления центральным замком, как, вообщем, и при установке сигнализации. Для этого необходимо снять кнопку или выключатель, который управляет замком. От него к соленоидам отходят два провода.

С помощью тестера необходимо убедиться, что это они. Для этого каждый из проводов поочередно отсоединяют от кнопки и соленоида, после чего прозванивают с помощью тестера. Тестер переводят в режим измерения сопротивления со звуковой индикацией.

Убедившись, что нужные провода найдены, на них ставят метки с помощью скотча или изоленты и подключают к выключателю.

После этого находят в инструкции по установке расположение клемм силовых выходов, предназначенных для подключения центрального замка.

С помощью медного провода необходимо подключить к каждому силовому выходу сигнализации предохранитель 15 Ампер. Второй вывод предохранителя необходимо подключить к кнопке центрального замка (соединить с проводами, которые идут к соленоидам).

Подключив все провода, проверьте работу сигнализации. Для этого подключите аккумулятор и нажмите кнопку блокировки центрального замка на пульте управления (брелоке). Перед проверкой не забудьте оставить открытой хотя бы одну форточку.

Это поможет открыть дверь, если по каким-то причинам нажатие на кнопку разблокировки центрального замка не приведет к желаемым результатам. Закрыв центральный замок с помощью сигнализации, нажмите на кнопку «разблокировать» на пульте управления.

Если все работает исправно, заизолируйте все соединения с помощью термоусадочных трубок или изоленты и установите на место кнопку центрального замка.

Если по каким-то причинам нажатие на кнопку брелока не привело к желаемому результату, проверьте правильность подключения всех проводов.

Если все провода подключены правильно, попросите помощника поочередно нажимать на кнопки блокировки и разблокировки центрального замка на брелоке сигнализации.

А сами с помощью тестера проверяйте напряжение сначала на силовых выходах сигнализации, затем на обоих контактах предохранителя. В последнюю очередь проверяйте напряжение на контактах кнопки центрального замка. Это поможет найти причину неисправности.

Установка доводчика стёкол — бортжурнал Toyota Hilux Surf Тойот 1992 года на DRIVE2

Преамбула

Итак, спустя 6 месяцев после начала установки доводчика стекол я могу считать работу практически завершенной ? Задержало мой отчет окно багажника. Работа практически завершена — работает все как задумано кроме концевиков задней двери. Находятся они внутри замков; как оказалось они у меня сломаны и физически отключены, буду чинить.

Модуль управления стеклоподъемниками DWM 502
Модуль предназначен для последовательного управления четырьмя стеклоподъемниками и люком автомобиля в одном направлении, при условии наличия в автомобиле установленных электроприводов.

Управление модулем может осуществляться от сигнала, формируемого автомобильной сигнализацией или другим устройством при постановке на охрану или закрытии замков дверей, для чего предусмотрены «отрицательный» или «положительный» запускающие входы.

Самым удобным местом для установки и подключения доводчика является водительская дверь. Все подключения осуществляются к блоку управления в двери, наружу выходят только 3 провода — провод управления к сигнализации, провод на двигатель стеклоподъемника багажника и провод питания.

(скан странички документации стырен у JOHN_HUNTER)

По теперь уже имеющемуся опыту установки могу порекомендовать начать с протяжки проводов от блока управления в салон. Я протягивал их по одному — по собственной глупости.

Сначала вытянул управляющий провод на сигналку, затем решил что наверное всё же хочу управление стеклом багажника, потом оказалось что неоткуда брать силовые +12В (т.е. наверняка они где-то есть внутри двери, но я не нашел).

Толстым жестким проводом проходим гофру в двери, затем приматываем к ней наши провода и протаскиваем.

С питанием блока я первоначально жестоко обломался. Нашел 12В внутри двери, потом оказалось что это сигнальная слаботочка и тока для функционирования устройства не хватает. Долго вычислял в чем проблема пока допёр.

Крепить доводчик можно на двойной скотч, можно на саморезы куда-нибудь. Я чтобы не заморачиваться выбрал скотч (есть в комплекте). Примеряем место для установки, протираем тщательно. Приклеивать лучше в конце, я сначала приклеил в начале процесса потом два раза отрывал пока возился с проводами.

Примеряем как будет проходить жгут проводов к блоку переключателей, где и как мы его закрепим, в каком месте нужно будет отрезать излишки. Вытаскиваем блок переключателей и начинаем соединять провода согласно таблицы.

Режем провод к переключателю, к концу что идет в жгут подключаем провод чистого цвета, в сторону переключателя — с красной полоской.

(таблица стырена у JOHN_HUNTER; у меня еще используется оранжево-красный провод — идет в багажник)

Закрепляем доводчик, закрепляем жгут проводов. Смотрите чтобы ничего не задевало стекло в нижнем положении.

Затем нужно присоединить землю; я сделал вот такой сексуальный контакт:

Вот так это выглядело когда я закончил работу

Работаем с проводами в салоне. 12 вольт я взял возле замка зажигания, я уже упоминал об этом ранее.

Желтый либо желто-черный провод от доводчика (в зависимости от сигнала управления на вашей сигнализации — у меня можно использовать любой, полярность сигнала меняется программно, какой конкретно был использован не помню) подключаем к 3 проводу на разъеме Х8 сигнализации. Ну вот и все, подключаем, приоткрываем окна, ставим на охрану и наслаждаемся процессом.

А вот чтобы добиться закрытия стекла багажника придется тянуть дополнительную проводку в багажник.

Сначала я попытался подключиться к переключателю стеклоподъемника багажника в центральной консоли. Ха-ха два раза! Реально мотор подключен к реле, которое установлено в багажнике в левом борту и управляет всем оборудованием задка.

И когда авто ставится на охрану переключатель в салоне уже не работает (и вообще он работает только когда включено зажигание).

Можно было попробовать сделать задержку выключения зажигания1 до постановки на охрану, но мне это показалось некрасивым решением.

А как красиво и просто могло бы быть!

Итак, я потащил в багажник дополнительные провода. Чтобы пять раз не лазить туда если потребуется — пробросил сразу 5 проводов разного сечения + “силовой” 2.5мм2 если не изменяет память.

Технически я сделал сигнальные провода в виде двух кабельных кос — от района рулевой колонки до компьютера и от компьютера до реле в багажнике, каждый жгут оконечен разъемами.

В случае необходимости можно будет его разъеденить и, например, полностью разобрать консоль или наоборот полностью снять всю обшивку салона до голого металла, а консоль не трогать. Технологично-с!

Схема подключения реле багажника на моё авто (оригинальная PDF-ка прикреплена к этому сообщению):

как видим, мотор обоими своими выходами подключается к реле и реле подает на них напряжение той или иной полярности. Единственный способ управлять им (мотором) — это на время работы доводчика стекол перекоммутировать оба провода на доводчик:

Для монтажа релюшек я сделал простой кронштейн из 2мм алюминия. Немножко просчитался с размерами — не учел что кузов в месте крепления имеет разную глубину, пришлось делать два сгиба. В кузове нашлось замечательное не используемое отверстие с резьбой, кронштейн у меня крепится за него и за один из болтов крепления реле управления багажника.

Теперь необходимо сделать защиту от включения доводчика если задняя дверь открыта. В случае в 130кузовом при этом (при откинутой двери) при поднятии стекло просто выпадет на землю… По идее для этого всего лишь надо подключить концевик багажника к сигнализации, если багажник открыт — постановки на охрану не происходит и доводчик не включается.

Если ваша сигналка работает по другому — то нужно менять схему подключения к мотору чтобы если дверь открыта напряжение на мотор не подавалось. К сожалению я этого не сделал, т.к. концевики двери у меня оказались отключены. Вскрытие одного из замков показало что концевик просто напросто сломан… Починить с ходу не получилось, новый такой стоит бешенных бабок.

Так что эта часть истории еще впереди ?

Схема подключения блока сигнализации к центральному замку
