Как выставить зажигание на ваз 2101: установка по меткам с фото и схема подключения проводов по цветам, видео, как установить и настроить замок своими руками

Как установить замок зажигания на ВАЗ 2101: подключение и настройка

Для замены замка зажигания на ВАЗ 2101 необходимо:

Подготовить инструменты.

Демонтировать старую деталь.

Установить и подключить новый узел.

Диагностика замка зажигания ВАЗ 2101

Перед выполнением замены рекомендуется произвести проверку выключательного устройства на «копейке».

Для этого:

Сначала осуществляется проверка контактных элементов, правильно ли они замыкаются при установке ключ в разные положения. Для этого надо подать напряжение от аккумулятора и генераторного агрегата. Контакты 30-INT и 30/1-15 отвечают за внешнее освещение, печку, системы очистки и обмыва лобового стекла, поворотники, приборную панель.

Во втором положении ключа в замке включается контактный элемент 30-50, дополнительно активируется стартерный узел. В третьем режиме работают контакты 30-INT и 30/1, это печка, внешнее освещение, система очистки и обмыва лобового стекла. На каждом из описанных выше элементов производится диагностика напряжения с помощью мультиметра.

Выполняется тестирование работоспособности системы блокировки рулевого колеса. Для этого ключ надо переместить в положение III на замке и визуально оценить состояние запорного стержня. Данный элемент в результате выполненных манипуляций должен выдвинуться из посадочного места.

После этого ключ прокручивается в замке в режим 0. Надо опять оценить состояние стержня. При повороте ключа в этом положение данный элемент должен утопиться обратно. Если это так, то устройство работоспособное.

При рабочем замке зажигания ключ должен извлекаться из скважины выключателя только в положении III.

Канал «Автоэлектрика ВЧ» рассказал об особенностях диагностики снятого механизма.

Необходимые инструменты для замены

Чтобы произвести замену устройства, а также регулировать момент опережения трамблера после подключения выключателя, потребуется:

• свечной ключ;
• две отвертки — с крестовым и плоским наконечником, желательно с коротким лезвием;
• рожковый ключ на 13;
• шило;
• гаечный ключ на 10;
• световой индикатор на 12 вольт;
• специальный ключ на 38.

Снимаем старый замок зажигания

Инструкция по демонтажу выключательного устройства выглядит так:

Автомобиль устанавливается на ровную поверхность. Рычаг коробки передач ставится на любую скорость.

Используя гаечный ключ на 10, откручивается гайка, с помощью которой обеспечивается соединение отрицательной клеммы АКБ с выходом на батарее.

Следующие действия выполняются в салоне. С помощью отвертки с крестовым наконечником выкручиваются четыре болта, которые фиксируют две половины пластиковой накладки вокруг рулевой колонки. Этим же инструментом выполняется выворачивание самореза, крепящего кожух к подрулевому переключателю.

Из места посадки демонтируется кнопка, которая отвечает за активацию световой сигнализации.

Затем в сторону отводится нижняя половина пластиковой накладки. Используя кусачки либо обычные ножницы, пластмассовый хомут, который крепит кабеля, разрезается.

Производится снятие нижней части защитной накладки.

Используя отвертку с плоским наконечником, нужно поддеть уплотнительное колечко выключательного устройства. Производится демонтаж элемента.

На следующем этапе необходимо отсоединить верхнюю часть рулевой колонки.

Рукой осторожно надо отключить колодку с проводниками от выключательного устройства.

Затем в замок устанавливается ключ. Его надо провернуть в положение 0, одновременно двигая руль в в разные стороны. Это позволит его разблокировать.

Используя отвертку с крестовым лезвием, надо выкрутить два болта, которые фиксируют выключательный узел на кронштейне. Они располагаются на рулевом валу.

С помощью шила запорный стержень надо утопить в место посадки. Удобнее это сделать через боковое отверстие в кронштейне.

После этого можно выполнить демонтаж замка зажигания.

Канал «В гараже у Сандро» рассказал об особенностях снятия выключательного механизма на автомоиблях ВАЗ.

Установка и подключение

Выполнять монтаж устройства надо после того, как подсоединятся все провода, при этом:

Если замок зажигания оборудован специальным разъемом с кабелями, которые его замыкают, то нужно просто выполнить соединение колодки с выключателем. При отсутствии фишки придется подключать каждый проводник отдельно. Берется клеммный разъем нового устройства так, чтобы двойная клемма на нем располагалась с правой стороны. При выполнении задачи важно, чтобы она находилась вертикально. На верхней части двойной колодки должен быть подключен соответствующий проводник черного цвета.

Следующие этапы выполняются против движения часовой стрелки. Производится соединение розового контакта, затем — двойного голубого, коричневого и красного. Точнее понять расположение проводников можно по цифрам, которые имеются на клеммном разъеме. Рядом с каждым символом есть обозначение.

Нижняя часть поверхности клеммного зажима останется пустой. Контактные элементы подсоединены.

Затем выполняется непосредственно установка и фиксация нового выключательного устройства. Он монтируется в место посадки — слева от рулевого колеса.

Ключ устанавливается в замок и остается в режиме 0. Затем сам выключатель вставляется в изначальное состояние, при выполнении задачи боковой крепление надо утопить внутрь.

Когда монтаж завершен, производится закручивание крепежных болтов. Затем устанавливается защитная накладка, ее части соединяются друг с другом.

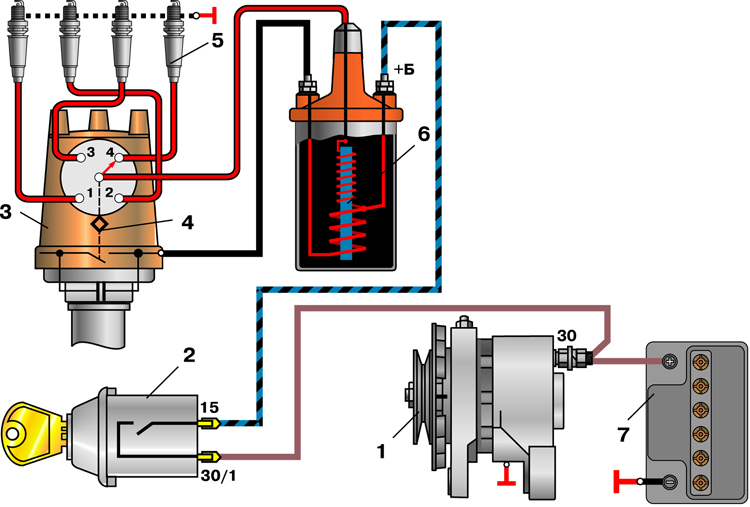

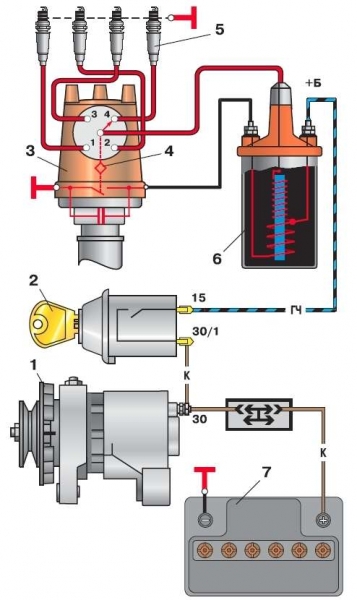

Маркировка и схема контактов на замке по цветам выглядит так:

• INT — двойной проводник черной расцветки, предназначен для подключения оптики и габаритных огней;
• 30 — кабель в розовой оболочке;
• 30/1 — проводник коричневого цвета;
• 50 — двойной кабель в красной оболочке, используется для активации стартерного механизма;
• 15 — проводник синего цвета с черной полосой, предназначен для подключения системы зажигания, отопителя и другого электрооборудования.

Канал «Автоэлектрика ВЧ» рассказал о подключении кабелей выключателя зажигания на классических моделях ВАЗ.

Как отрегулировать момент на ВАЗ 2101 своими руками?

После того, как в результате ремонта или замены удалось установить новый замок, обязательно надо настроить и отрегулировать угол опережения. Без этого двигатель автомобиля ВАЗ 2101 будет функционировать некорректно.

Как установить по искре?

Чтобы выставить зажигание на ВАЗ 2101 самым простым методом, необходимо произвести ряд последовательных действий:

Открывается моторный отсек автомобиля.

Коленчатый вал силового агрегата выставляется в необходимое положение по меткам.

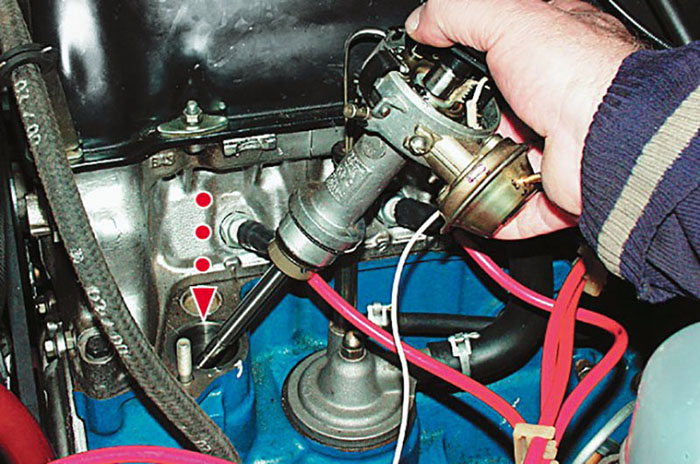

От распределительного устройства зажигания (трамблера) отсоединяется центральный кабель. Его контакт надо зафиксировать на расстоянии около 5 мм от массы автомобиля. Для этого можно использовать кузов машины либо головку блока цилиндров.

Затем винт, который крепит корпус распределительного узла, ослабляется. Производится активация зажигания.

Корпус распределители прокручивается по часовой стрелке примерно на 10-20 градусов.

После этого его надо провернуть в обратном направлении. Процедура проворачивания выполняется до момента, пока между наконечником трамблера и заземлением не появится искра. Если это произойдет, то распределительный узел фиксируется посредством закручивания болта.

О нюансах регулировки угла зажигания по искре рассказал канал «Ремонт и обслуживание авто».

Как настроить момент опережения с помощью лампочки?

Прежде чем выполнять настройку и регулировку зажигания, надо убедиться в работоспособности свечей, в противном случае осуществлять эту задачу бессмысленно.

На этих элементах не должно быть нагара. При его наличии выполняется снятие и очистка устройств, для этого можно использовать железную щетку или специальные средства. Перед началом работы необходимо найти метки, расположенные на коленвале, а также шкиве цепной передачи, они прочищаются.

Процедура регулировки выглядит так:

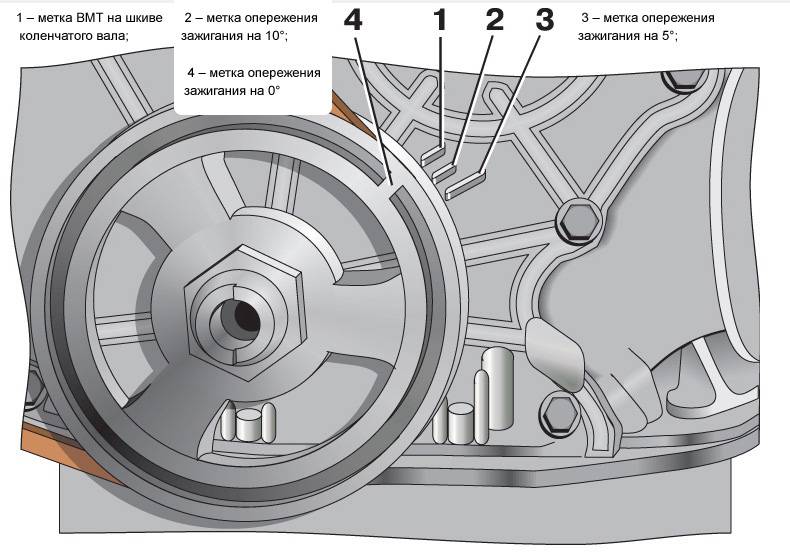

Сначала коленчатый вал прокручивается так, чтобы риска не нем совместилась с отметкой на кожухе цепной передачи. Если транспортное средство оборудовано двигателем, в котором диаметр цилиндров составляет 7,9 см, то метку на валу надо выставить напротив средней, расположенной на цепной передаче. В случае, если на автомобиле размер цилиндрических элементов равен 7,6 см, то риска совмещается с самой крайней отметкой на крышке. Это действие позволит выставить коленчатый вал двигателя в положение верхней мертвой точки.

После совмещения отметок отключается провод, который идет от катушки зажигания к распределительному механизму. Его надо отсоединить непосредственно с зажима на трамблере. После этого к нему подключается проводник от светового источника, который будет применяться в качестве регулировочного элемента.

Другой провод от лампочки соединяется с положительным контактом на АКБ.

С помощью гаечного ключа на 13 надо ослабить болт, который крепит распределительный узел.

После этого данный механизм прокручивается против движения часовой стрелки. Затем его надо провернуть в обратном направлении.

Процедура прокручивания выполняется до момента, пока световой источник не погаснет. В результате этого гайка крепления на корпусе устройства затягивается. Обратно подключается провод распределительного механизма.

Регулировка стробоскопом

Если в наличии имеется такой прибор, то настройку можно выполнить с его помощью.

Для этого:

Двигатель автомобиля заводится и прогревается до рабочей температуры, для этого потребуется примерно 10 минут. Затем мотор останавливается.

После этого от распределительного устройства отключается шланг вакуумного корректора — его необходимо заглушить. Регуляторный узел есть не на всех «копейках», только моделях, выпущенных после 1980 года.

Контакты стробоскопа подключаются к бортовой сети машины. Соединение можно выполнить с клеммными зажимами аккумулятора. От стробоскопа должно идти три кабеля, два из них оснащены крокодилами, они подключаются к отрицательному и положительному контактам АКБ.

Оставшийся проводник от прибора нужно подсоединить к «высоковольтнику» свечи, установленной в первом цилиндре. Для этого надо сдвинуть его верхнюю часть и зафиксировать.

Используя мел, на металлической поверхности блока цилиндров рядом со шкивом коленвала делается метка. На приведенной ниже схеме это отмечено буквой «Г».

Затем стробоскоп направляется на место, где сделана риска, силовой агрегат запускается. Если после пуска отметка оказалась в районе, где отмечен символ «Б», то регулировка угла опережения не требуется. Если в другом месте, то зажигание необходимо сдвинуть немного назад. При увеличении оборотов двигателя возможно незначительное смещение метки, когда этого не происходит, необходимо проверять центробежный регулятор. Если мотор работает на холостом ходу, риска не должна двигаться.

На завершающем этапе производится подсоединение патрубка от вакуумного регулятора.

Пользователь Pavelmjoy подробно рассказал о выполнении регулировки угла опережения с помощью стробоскопа на классических моделях ВАЗ.

Проверка результатов настройки

Процедура диагностики проделанной задачи производится во время движения, при этом:

Силовой агрегат машины заводится и прогревается до рабочей температуры.

На ровной дороге надо разогнаться примерно до 50 км/ч, а затем перевести рычаг КПП в положение четвертой скорости.

Резко нажимается педаль газа. На протяжении двух секунд из-под капота может доноситься детонация (металлический цокот), а скорость машины будет быстро увеличиваться.

Если таких звуков не слышно, то распределительное устройство надо провернуть против часовой стрелки на один градус. После этого процедура диагностики повторяется. Длительность детонации должна составить не более двух секунд.

Меры предосторожности

Нюансы, которые надо учитывать в ходе проведения замены замка и регулировки момента зажигания:

Все действия по ремонту выполняются при отключенном аккумуляторе. В противном случае можно спровоцировать замыкание контактов, что приведет к поломке оборудования.

Если двигатель прогревается в гараже, надо обязательно открыть ворота. В закрытом помещении должна быть реализована качественная вентиляция.

Нельзя трогать коленвал при запущенном двигателе, особенно, если работы выполняют в рубашке. Рукава одежды надо закатать, чтобы не допустить ее закусывания шкивом.

При отсоединении проводов от трамблера контактные элементы между собой замыкать нельзя, то же самое касается аккумулятора. Это приведет к серьезным неполадкам в бортовой сети, а также поломке электрических устройств.

Фотогалерея

Фото, которые позволят выполнить регулировку зажигания по стробоскопу:

Подключение третьего кабеля оборудования к высоковольтному проводуИспользуя мел, делают метку в месте Г

Видео «Особенности выполнения настройки угла опережения»

Пользователь Наиль Порошин рассказал о нюансах касательно проведения регулировки момента зажигания на классических моделях ВАЗ.

 Загрузка …

Замок зажигания ВАЗ 2101: схема подключения, замена, инструкции с видео и фото

Хоть замок зажигания и не является основным элементом системы, его поломка может доставить немало хлопот. В этой статье мы попробуем разобраться в конструктивных особенностях замка зажигания ВАЗ 2101, а также рассмотрим его наиболее распространенные неисправности и методы их устранения.

Замок зажигания ВАЗ 2101

Далеко не каждый водитель, поворачивая ключ зажигания в замке, представляет себе, каким образом этот самый замок запускает двигатель. У большинства владельцев машин это привычное действие, совершаемое по несколько раз на день, не вызывает ни вопросов, ни ассоциаций. Но когда замок вдруг отказывается работать в штатном режиме, наступает момент отчаяния.

Но не все так печально, особенно, если мы имеем дело с «копейкой», где абсолютно все узлы и механизмы настолько просты, что отремонтировать любой из них под силу даже новичку.

Замок зажигания ВАЗ 2101 имеет очень простую конструкцию

Предназначение замка зажигания ВАЗ 2101

Замок зажигания предназначен не только для запуска двигателя. На самом деле он выполняет сразу несколько функций:

• подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
• по команде водителя включает стартер для запуска силовой установки и выключает его;
• отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
• защищает автомобиль от угона путем фиксации рулевого вала.

Расположение замка зажигания ВАЗ 2101

В «копейках», как и во всех других моделях «Жигулей», замок зажигания находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт от наших с вами глаз пластиковым кожухом.

Замок зажигания расположен слева от рулевой колонки

Значение меток

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

• «0» – метка, указывающая на то, что все системы, устройства и приборы, включающиеся при помощи замка, выключены (к таковым не относятся прикуриватель, плафон освещения салона, стоп-сигнал, в некоторых случаях магнитола);
• «I» – метка, информирующая о том, что бортовая сеть автомобиля запитана от аккумуляторной батареи. В этом положении ключ фиксируется самостоятельно, а электричество подается в систему зажигания, на электродвигатели отопителя и омывателя ветрового стекла, контрольно-измерительные приборы, лампы фар и световой сигнализации;
• «II» – метка запуска двигателя. Она указывает на то, что на пусковое устройство подано напряжение. Ключ в таком положении не фиксируется. Если его отпустить, он вернется в положение «I». Это сделано для того, чтобы не подвергать стартер лишним нагрузкам;
• «III» – стояночная метка. Если в этом положении вынуть ключ из замка зажигания, рулевая колонка заблокируется фиксатором. Разблокировать ее можно лишь вставив ключ обратно и перевести его в положение «0» или «I».

Важно отметить, что не все метки расположены одна за другой: первые три из них идут по часовой стрелке, а «III» находится перед «0».

Метки служат для определения положения ключа

Распиновка выводов замка зажигания ВАЗ 2101

Замок зажигания «копейки» имеет пять контактов и, соответственно, пять выводов, которые отвечают за подачу напряжения на нужный узел. Все они для удобства пронумерованы. Каждому выводу соответствует провод определенного цвета:

• «50» – вывод, отвечающий за подачу тока на стартер (красный или пурпурный провод);
• «15» – вывод, через который подается напряжение в систему зажигания, на электрические двигатели отопителя, омывателя, приборную панель (двойной провод голубого цвета с черной полосой);
• «30» и «30/1» – постоянный «плюс» (провода розового и коричневого цвета соответственно);
• «INT» – наружное освещение и световая сигнализация (двойной черный провод).К каждому из выводов подведен провод определенного цвета

Конструкция замка зажигания ВАЗ 2101

Замок зажигания «копейки» состоит из трех частей:

• собственно замка (личинки);
• механизма фиксации рулевой рейки;
• группы контактов.1 — запорный стержень; 2 — корпус; 3 — валик; 4 — контактный диск; 5 — контактная втулка; 6 — контактная колодка; а — широкий выступ контактной колодки

Личинка

Личинка замка (цилиндр) – это механизм, идентифицирующий ключ зажигания. Ее конструкция примерно такая же, как и у обычных дверных замков, только немного проще.

Когда мы вставляем «родной» ключ в скважину, его зубья устанавливают пины замка в такое положение, при котором он свободно поворачивается вместе с цилиндром.

Если вставить другой ключ, пины не станут на свои места, и личинка останется неподвижной.

Личинка служит для идентификации ключа зажигания

Механизм фиксации рулевой рейки

Противоугонным механизмом такого рода оснащены замки зажигания практически всех автомобилей. Принцип его работы довольно простой.

Когда мы вынимаем ключ из замка, цилиндр которого находится в соответствующем положении, из цилиндра под действием пружины выдвигается запорный стержень, выполненный из стали. Он входит в специально предусмотренное углубление в рулевом вале, фиксируя его.

Если чужой человек каким-то образом даже и запустит двигатель автомобиля, он вряд ли сможет на нем далеко уехать.

Стержень служит своего рода противоугоном

Контактная группа

Группа контактов — это своего рода электрический выключатель. С ее помощью, поворачивая ключ в замке зажигания, мы просто замыкаем нужные нам электрические цепи.

В основе конструкции группы находятся колодка с контактами и выводами для подсоединения соответствующих проводов, а также контактный диск с контактом, запитанным от положительной клеммы аккумуляторной батареи.

При повороте личинки вращается и диск, замыкая или размыкая определенную цепь.

Контактная группа — это электрический переключатель

Неисправности замка зажигания ВАЗ 2101 и их признаки

Замок зажигания может выходить из строя по причине поломки одной из составляющих частей его конструкции. К таким неисправностям можно отнести:

• поломку личинки (износ пинов, ослабление их пружин, износ посадочных гнезд пинов);
• износ, механическое повреждение запорного стержня или его пружины;
• окисление, пригорание, износ или механическое повреждение контактов, контактных выводов.

Поломка личинки

Признаком того, что сломалась именно личинка, является отсутствие возможности вставить ключ в скважину замка зажигания, или же провернуть его в нужное положение. Иногда цилиндр выходит из строя при вставленном в него ключе.

Тогда, наоборот, возникают сложности с его извлечением. В таких случаях не следует применять силу, пытаясь вернуть замку работоспособность.

Так можно сломать ключ, и вместо того, чтобы заменить одну часть устройства, придется менять замок в сборе.

Если ключ не проворачивается или не вынимается из замка, скорее всего сломана личинка

Неисправность запорного стержня

Сам по себе запорный стержень сложно сломать, но, если приложить достаточно силы и дернуть рулевое колесо при зафиксированном вале, он может сломаться. И не факт, что при этом рулевой вал начнет свободно вращаться. Так что если замок сломается при зафиксированном руле, ни в коем случае не нужно пытаться решить вопрос силой. Уж лучше потратить немного времени, разобрать его и починить.

Может случиться и так, что из-за износа стержня или ослабевания его пружины рулевой вал перестанет фиксироваться в положении «III». Такая поломка не носит критического характера, разве что угнать машину станет немного легче.

Запорный стержень также может сломаться

Неисправность контактной группы

Проблемы с группой контактов встречаются достаточно часто. Обычно, причиной ее неисправности является пригорание, окисление или износ самих контактов, а также их выводов, к которым присоединяются провода. Признаками того, что контактная группа вышла из строя, являются:

• отсутствие признаков работы контрольно-измерительных приборов, ламп освещения, световой сигнализации, двигателей вентилятора отопителя и омывателя ветрового стекла, когда ключ находится в положении «I»;
• отсутствие реакции стартера при перемещении ключа в положение «II»;
• постоянная подача напряжения в бортовую сеть автомобиля независимо от положения ключа (зажигание не выключается).

Справиться с подобными неисправностями можно двумя способами: ремонтом группы контактов, или ее заменой. В том случае, если контакты просто окислились или немного подгорели, их можно зачистить, после чего замок снова заработает в штатном режиме. Если же они выгорели капитально, или износились так, что не могут выполнять своих функций, контактную группу нужно заменить.

Если контакты подгорели или окислились незначительно, их можно зачистить

Ремонт замка зажигания ВАЗ 2101

В любом случае, чтобы понять точную причину поломки замка зажигания, а также определиться с тем, стоит ли его ремонтировать, или сразу заменить, устройство необходимо демонтировать и разобрать. Об этом мы и поговорим дальше.

Снятие замка зажигания ВАЗ 2101

Чтобы демонтировать замок, нам понадобятся такие инструменты:

• гаечный ключ на 10;
• отвертка с крестовидным лезвием (лучше короткая);
• небольшая шлицевая отвертка;
• кусачки или ножницы;
• шило.

Порядок работ следующий:

Ставим машину на ровной площадке, включаем передачу.

При помощи ключа на 10 откручиваем и отсоединяем клемму «-» от аккумуляторной батареи.

Переходим в салон. Используя отвертку с крестовидной битой, отворачиваем четыре винта крепления двух половин кожуха рулевой колонки.

Этим же инструментом откручиваем саморез фиксации кожуха к подрулевому выключателю

Извлекаем из посадочного места кнопку выключателя световой аварийной сигнализации.Кожух состоит из двух половин, соединенных винтами. А — саморез, Б — кнопка аварийной сигнализации

Отводим нижнюю половину кожуха и кусачками или ножницами перерезаем пластиковый хомут крепления проводов.Хомут нужно перекусить кусачками

Снимаем нижнюю половину кожуха.

Тонкой шлицевой отверткой поддеваем уплотнительное кольцо замка зажигания. Снимаем уплотнитель.Чтобы снять кольцо, его нужно поддеть отверткой

Отсоединяем верхнюю половину рулевого кожуха.

Рукой аккуратно отсоединяем разъем с проводами от замка зажигания.Разъем легко снимается рукой

Вставляем ключ зажигания в скважину

Устанавливаем ключ в положение «0», покачивая рулевое колесо, чтобы оно разблокировалось.

При помощи отвертки с крестовидным лезвием отворачиваем два винта, крепящих замок к кронштейну на рулевом вале.Замок крепится в кронштейне при помощи двух винтов

Используя шило, утапливаем запорный стержень через боковое отверстие в кронштейне.Чтобы извлечь замок из кронштейна, нужно утопить запорный стержень внутрь корпуса шилом

Извлекаем замок зажигания из кронштейна.

Разборка замка

Для разборки замка зажигания понадобится только тонкая шлицевая отвертка. Порядок разборки следующий:

Используя отвертку, поддеваем стопорное кольцо, расположенное в проточке корпуса устройства.

Снимаем кольцо.Чтобы снять контактную группу, нужно снять стопорное кольцо

Вынимаем контактную группу из корпуса замка.

О том, как снять личинку, мы поговорим чуть позже.

Когда целесообразен ремонт

После разборки замка стоит внимательно осмотреть и кважину, и запорный механизм, и контакты.

В зависимости от признаков неисправности устройства, особое внимание следует уделить именно тому узлу, к которому она относится.

Если ключ в замке зажигания не проворачивался по причине поломки личинки, отремонтировать ее вряд ли вам удастся. Но ее можно заменить. Благо, они есть в продаже и стоят недорого.

Если причина неисправности замка в износе или окислении контактов, можно попытаться их восстановить при помощи специальных антикоррозийных средств типа WD-40 и сухой грубой тряпки.

Для этих целей нежелательно использовать абразивы, так как глубокие царапины на поверхностях контактов спровоцируют их дальнейшее подгорание.

В случае критического повреждения контактов можно купить саму контактную группу.

Но, если поломался запорный стержень, придется покупать замок в сборе, так как один корпус не продается. Замена замка производится в обратном порядке, приведенном в инструкции по его снятию.

Таблица: примерные цена за замок зажигания, личинку и контактную группу для ВАЗ 21201

Замена контактной группы

Чтобы заменить группу контактов замка зажигания ВАЗ 2101 никаких инструментов не нужно. Достаточно вставить ее в корпус разобранного устройства, сопоставив размеры вырезов на корпусе и выступов на контактной части. После этого необходимо закрепить ее стопорным кольцом, установив его в проточку.

Замена личинки

А вот с личинкой придется немного повозиться. Из инструментов здесь пригодятся:

• электродрель со сверлом диаметром 0,8–1 мм;
• штифт такого же диаметра длиной 8–10 мм;
• шило;
• тонкая шлицевая отвертка;
• жидкость типа WD-40;
• небольшой молоток.

Порядок работ такой:

Шлицевой отверткой поддеваем накладку личинки снизу и снимаем ее.Чтобы снять накладку, ее нужно поддеть отверткой

Находим на корпусе замка штифт, фиксирующий личинку.

Высверливаем штифт при помощи электродрели, стараясь не повредить корпус замка.Штифт можно только высверлить

При помощи шила извлекаем остатки штифта из отверстия.После того, как штифт будет высверлен, личинку можно извлекать

Вынимаем личинку из корпуса.

Жидкостью WD-40 обрабатываем рабочие части новой личинки.

Устанавливаем новую личинку в корпус.

Фиксируем ее при помощи нового штифта.

Утапливаем штифт полностью при помощи небольшого молотка.На место старого стального штифта лучше установить новый алюминиевый

Устанавливаем накладку на место.

Видео: замена группы контактов и цилиндра замка зажигания ВАЗ 2101

Установка кнопки «Старт»

Некоторые владельцы «копеек» тюнингуют систему зажигания своих машин путем установки кнопки «Старт» вместо штатного замка зажигания. Но что дает такой тюнинг?

Суть подобных переделок заключается в том, чтобы упростить процесс запуска двигателя.

С кнопкой вместо замка у водителя не возникает необходимости тыкать ключом в замок, стараясь попасть в личинку, особенно без привычки и без освещения. Кроме этого не нужно носить с собой ключ зажигания и переживать, что он потеряется.

Но и это не главное. Главное — это возможность самому насладиться процессом запуска мотора одним нажатием на кнопку, а еще и удивить этим пассажира.

При помощи такой кнопки двигатель можно запускать без замка зажигания и ключа

В автомобильных магазинах можно приобрести комплект для запуска силового агрегата с кнопки примерно за 1500–2000 рублей.

Комплект для запуска двигателя с кнопки можно купить в автомагазинах

Но можно и не тратиться, а собрать аналог самому. Для этого потребуется лишь тумблер на два положения и кнопка (не утапливаемая), которая подойдет по размеру корпуса замка зажигания. Самая простая схема подключения представлена на рисунке.

Тумблер и кнопку можно установить в любом удобном месте

Таким образом, включив тумблер, мы подаем напряжение на все приборы и в систему зажигания. Нажав кнопку, мы запускам стартер. Тумблер и саму кнопку, в принципе, можно разместить где угодно, лишь бы было удобно.

Как видите, ничего сложного ни в конструкции замка зажигания ВАЗ 2101, ни в его ремонте нет. В случае поломки вы без труда сможете починить его или заменить.

Установка и регулировка зажигания на ВАЗ 2101

Чтобы правильно поставить установленный прерыватель, необходимо в первую очередь проверить работоспособность свечей зажигания.

Если на них есть сильный налет и нагар, производить установку и регулировку момента бессмысленно. Подробнее о причинах образования нагара и способах удаления налета вы сможете узнать в этой статье.

Как известно, регулировка является одним из основных нюансов в техническом обслуживании автомобиля.

Этапы

Чтобы отрегулировать бесконтактное зажигание БСЗ или контактное, для этого потребуется стробоскоп — благодаря ему вы сможете получить наиболее точный результат. Если стробоскопа у вас нет, то регулировка осуществляется по искре. Итак, как установить СЗ?

Установка осуществляется следующим образом:

В первую очередь, перед тем, как выставить зажигание на ВАЗ 2101, транспортное средство необходимо прогреть до рабочей температуры. Заведите двигатель и подождите около 10 минут, после чего силовой агрегат можно заглушить.

Следующим этапом установки будет ослабление фиксации трамблера. После того, как узел будет ослабнут, из него следует извлечь центральный кабель.

Чтобы настроить зажигание ВАЗ, первый цилиндр двигателя необходимо поставить в верхнюю мертвую точку.

Далее, нужно включить зажигание авто, при этом кабель от катушки держите в левой руке. Правой рукой, в свою очередь, следует несильно покрутить трамблер по часовой стрелке. Поворот должен составлять около 10-15 градусов, но не больше. Сам кабель при этом держите над металлом.

Затем, трамблер нужно очень медленно начать проворачивать против часовой стрелки. Эта процедура осуществляется до того момента, пока вы не заметите, как между кабелем и металлом проскочила искра. Когда искра проскочит, можно считать, что устройство настроенное. На этом установку можно считать завершенной. Если искра так и не появилась, возможно, требуется ремонт трамблера, но точный диагноз позволит поставить только диагностика.Иногда проблема заключается в работе катушки зажигания. Все дальнейшие действия, в том числе подключение трамблера ВАЗ, подключение проводов осуществляются в обратном порядке.

Установка момента опережения с помощью лампочки

 Необходимость настроить схему замка зажигания, в частности, момент опережения, возникает у владельцев «копеек» довольно часто. Выполнение настройки распределителя зажигания необходимо в случае увеличенного расхода топлива, снижения мощности силового агрегата, а также при его детонации и появлении стука колец.

Чтобы выставленный параметр ваш больше не беспокоил, узел необходимо отремонтировать, то есть правильно настроить.

Учтите, что перед тем, как устанавливать соединение и отрегулировать распределитель зажигания, нужно удостовериться в работоспособности свечей, а при необходимости — демонтировать их и почистить, о чем мы сообщали выше.

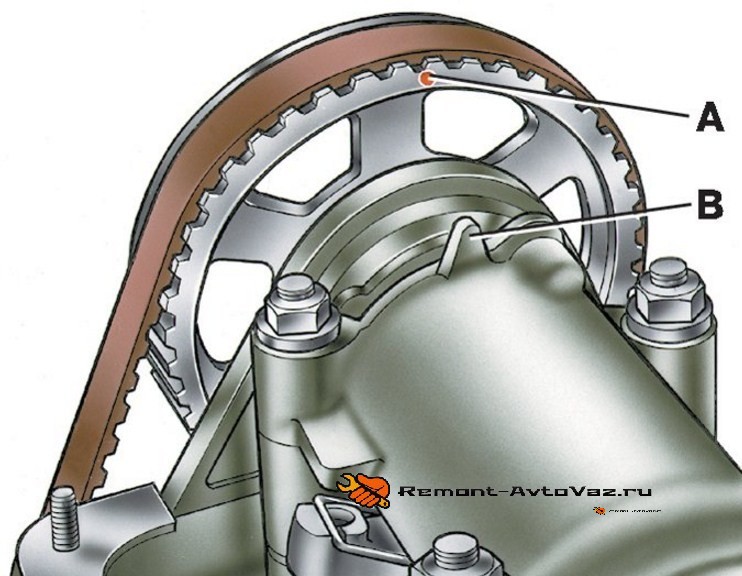

 Перед тем, как приступить к работе, необходимо найти метки на шкиве цепной передачи и коленвале, эти метки следует очистить. В помещении, где вы работаете, должно быть хорошее освещение, в противном случае используйте фонарик. Если у вас есть сомнения по поводу того, сможете ли вы все сделать правильно, то лучше обратитесь на СТО.

Этапы

В первую очередь, от вас требуется провернуть коленвал таким образом, чтобы метка на нем была совмещена с меткой, расположенной на кожухе цепной передачи. В том случае, если на нашей «копейке» установлен силовой агрегат, диаметр цилиндров в котором составляет 79 мм, метка коленвала должна быть совмещена со средней меткой цепной передачи.

Если же диаметр цилиндров составляет 76 мм, то риска на коленвале должна быть совмещена с самой крайней риской на крышке. Эта метка позволяет установить коленвал в МТ.

Когда все метки на валах будут совмещены, вам необходимо отсоединить кабель, который идет от катушки к устройству прерывателя-распределителя.

Провод отсоединяется с самой клеммы на трамблере, затем к нему необходимо будет подключить кабель от контрольной лампы, которую мы будем использовать для регулировки.

Второй кабель лампы необходимо будет подключить к плюсовой клемме аккумуляторной батареи.

Используя гаечный ключ на 13, ослабьте винт фиксации устройства прерывателя-распределителя.

Затем немного проверните корпус данного узла против часовой стрелки. Сделав это, начните медленно проворачивать его в другом направлении. Как видите, в целом принцип регулировки достаточно схож с описанным выше.

Корпус механизма проворачивается до того момента, когда лампочка будет гаснуть. Добившись этого, гайку фиксации узла следует затянуть.

Вам остается только установить кабель от трамблера на место.

 В принципе, подключить лампу и настроить узел — не проблема. Система зажигания ВАЗ 2101 выполнена таким образом, что она в любом случае будет нуждаться в периодической настройке, особенно часто эта необходимость возникает у водителей при наступлении нового сезона.

Если вы столкнулись с проблемой неисправности самого замка, то схема подключения замка зажигания ВАЗ 2101 поможет вам произвести замену устройства и подключить его.

 При установке нового замка зажигания ВАЗ необходимо правильно выполнить распиновку проводов. После регулировки проверьте качество выполненных работ — если двигатель немного детонирует при разгоне до 50 км/ч и переключении на четвертую передачу, то это говорит о том, что процедура была выполнена правильно.

 Каждый автовладелец сам выбирает, какой способ регулировки ему нравится больше!

Видео регулировки зажигания

Пошаговая и подробная инструкция по установке момента с учетом всех нюансов приведена на видео ниже (автор ролика — Наиль Порошин).

Как выставить бесконтактное зажигание на ваз 2101

Содержание:

ВАЗ-2101 был первой моделью сошедшей с конвейера АвтоВАЗа. На момент появления это был сравнительно современный автомобиль. Но на данный момент, когда выпуск данной модели был прекращен более 30 лет назад, 2101 безнадежно устарел. Хотя «первенец» ВАЗа до сих пор колесит по нашим дорогам.

Владельцы данного авто все время стараются поддерживать в нем «жизнь», переделывая и перерабатывая некоторые элементы и системы. Одна из систем, которая однозначно на ВАЗ-2101 требует замены – это система зажигания.

«Родное» зажигание на ВАЗ-2101 было контактным. В таком зажигании трамблер подавал искру на нужную свечу в момент размыкания контактной пары. Недостатком такого зажигания является надобность в периодичной проверке и регулировке зазора между контактами трамблера.

 К тому же в процессе эксплуатации не редки бывают подгорания контактов из-за чего качество работы системы значительно снижается.

Из-за этого у каждого владельца ВАЗ-2101 имелся в инструментальном наборе алмазный надфиль, для периодической зачистки поверхности контактов.

Преимущества бесконтактного зажигания

На более новых моделях уже применяется бесконтактное зажигание, оно же электронное. В таком зажигании уже нет контактной пары, искра подается за счет бесконтактной работы датчика Холла, что обеспечивает значительное удобство эксплуатации. Такое зажигание значительно легче в обслуживании, да и работа его лучше контактной системы.

Очень важным фактом является то, что на более новых моделях, использующих электронное зажигание, многие элементы унифицированы с той же «Копейкой».

Ведь для быстрой наладки производства новой модели основой при создании выступали многие составные части предшествующих моделей, но с определенными доработками. Поэтому установка бесконтактного зажигания ВАЗ-2101 вполне возможна.

Причем особо сложных работ в этом нет, и выполнить владельцу данного авто можно и самому в гаражных условиях.

По сути, чтобы установить электронное зажигание на ВАЗ-2101 нужен лишь полный комплект элементов такого зажигания и в последствии правильно их соединить между собой. Ведь практически все посадочные места, а важен только трамблер, одинаковы как на контактной системе, так и бесконтактной. То есть, ничего в двигателе переделывать вообще не придется.

При серьезном подходе к этому вопросу времени затрачено будет не так уж и много, 3-4 часов вполне будет достаточно, зато это в будущем сэкономит немало времени, которое затрачивалось на обслуживание контактной системы.

Что понадобится для переоборудования системы зажигания

Итак, чтобы установить бесконтактное зажигание на ВАЗ-2101 вначале потребуется приобрести все его составные части. Можно купить все элементы от более новой модели ВАЗ. Ниже будут указаны маркировки всех элементов, которые лучше использовать:

• Коммутатор (модель K563.3734 ТУ11 КЖЩГ 023-94) включающий в себя также аварийный коммутатор (модель K562.3734). По сути это два отдельных коммутатора соединенных воедино. Наличие аварийного коммутатора обеспечит работоспособность системы даже при выходе из строя основного;
• Комплект свечей (модель А17ДВР или их аналоги);
• Датчик-распределитель, он же трамблер (модель 38.3706);
• Катушка зажигания с разомкнутым магнитопроводом (модель 27.3705);
• Жгут проводов с фишками для подключения;
• Провода высокого напряжения с наконечниками (если «родные» провода в отличном состоянии, покупать новые необязательно);

Важно при покупке трамблера проследить, чтобы не продали под видом нужного распределитель модели 3810.3706. Данный трамблер используется на «Ниве», по виду указанные модели идентичны, но «Нивовский» обладает другими рабочими характеристиками, с частности центробежного регулятора и вакуумного регулятора.

Также, чтобы бесконтактная система зажигания ВАЗ-2101 «прижилась» на Вашем авто, потребуется наличие определенного инструмента:

• Свечной ключ;
• Ключи рожковые (на 8, 10, 11, 12, 13);
• Пассатижи;
• Набор щупов (нужны будут размерами 0,7-0,8);

Установка элементов зажигания

Имея все это в сборе, можно приступать к установке. Имеется определенная схема, бесконтактное зажигание ВАЗ-2101 по которой и монтируется, но не обязательно ей следовать, порядок работ можно и менять, важен лишь конечный результат.

Итак, монтируем бесконтактное электронное зажигание ВАЗ-2101:

Выкручиваем свечным ключом старые свечи, а на место их устанавливаем новые, предварительно проверив и установив на них зазор между электродами в 0,7-0,8 мм;

Устанавливаем коммутатор. Поскольку посадочного места для него не предусмотрено, но выбрать его придется самому. Лучшим местом для установки считается задняя стенка моторного отсека. Там и найдется нужная по размерам площадка, и мешать в дальнейшем коммутатор не будет, главное, чтобы доступ к нему был легким. Для закрепления можно использовать дрель, для сверления отверстий. Затем коммутатор крепиться болтиками и гайками. Но можно и закрепить его при помощи саморезов. Важным условием является максимальное прилегание коммутатора к поверхности, чтобы лучше обеспечить его охлаждение.

На «родном» трамблере снимаем крышку и проворачиваем коленчатый вал, пока бегунок не станет в положение, соответствующее ВМТ первого цилиндра. Дополнительно следует проверить совпадение меток на шкиве колен. вала с рисками на крышке привода ГРМ. Метка шкива должна совпадать со средней риской.

Откручиваем крепление «родного» трамблера и извлекаем его. На новом бесконтактном трамблере перед установкой тоже снимаем крышку и устанавливаем бегунок в положение, которое идентично положению на старом. После чего ставим его на место извлеченного и наживляем гайку его крепления, но не затягиваем.

Сбоку на бесконтактном трамблере установлен датчик Холла, который нужно правильно установить. Для этого вращаем корпус трамблера, пока его центральный электрод не совпадет с краем ближнего технологического окна, от которого и зависит начало подачи искры. После установки датчика Холла в нужное положение, затягиваем крепление трамблера.

Попускаем крепление катушки зажигания, предварительно от нее отсоединив провод высокого напряжения, идущий на трамблер. Остальные провода отсоединять от нее не нужно. На место «родной» катушки устанавливаем новую и закрепляем ее.

На этом бесконтактная система зажигания ВАЗ-2101 считается установленной, но остается еще правильно совершить подключение, чтобы она заработала.

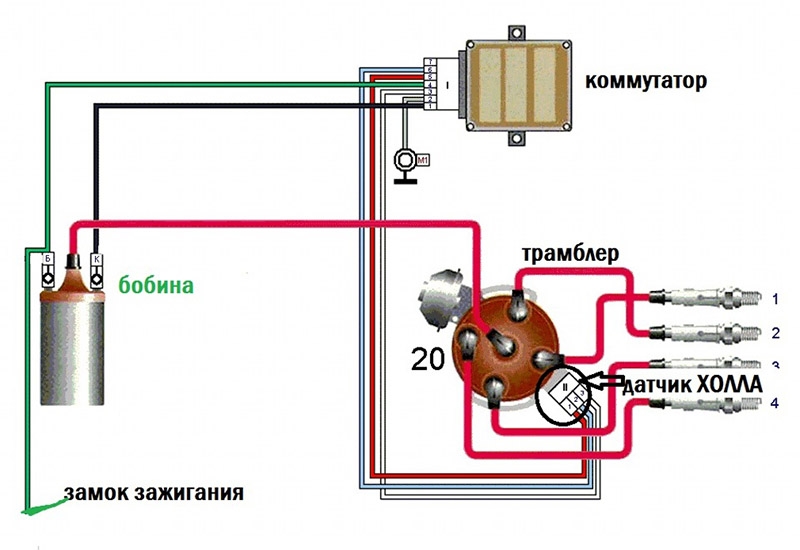

Подключение

Вначале соединяем проводкой с фишками коммутатор и трамблер. Там все просто, попутать стороны установки невозможно будет, поскольку и на трамблере и на коммутаторе есть направляющие, которые дадут подсоединить фишки только в правильном положении.

Черный провод, выходящий от коммутатора должен быть закреплен на массу. Контакт этого провода с кузовом должен быть очень хорошим, поэтому не помешает зачистить кузов в месте крепления от краски.

Красный провод, идущий от коммутатора присоединяется к установленной на авто катушке зажигания, к выводу «К». Со старой катушки отсоединяем два провода, подсоединенных к выводу «Б». Если проводка на авто не менялась, то эти провода имеют синий и голубой с черной прожилкой окрасы.

При подсоединении к выводам новой катушки, не стоит ориентироваться на старую. Дело в том, что в новой катушке эти выводы имеют зеркальное положение по сравнению со старой. Это нужно учитывать, чтобы не перепутать.

Устанавливаем на трамблер крышку и подсоединяем все провода высокого напряжения. Также от карбюратора подсоединяется трубопровод, идущий на вакуумный регулятор. На этом можно считать, что бесконтактное зажигание на 2101 полностью установлено и подключено.

Если бесконтактное зажигание ВАЗ-2101 установлено правильно, то автомобиль должен завестись без проблем и устойчиво работать на всех режимах.

Возможные неисправности

Если авто не запустилось, следует вначале проверить правильность подсоединения проводки. Также можно выкрутить свечи и проверить наличие искры.

Вполне возможно, при установке неправильно был выставлен трамблер, в частности, датчик Холла свои центром не совпадал с краем технологического отверстия, в итоге нарушен момент искрообразования.

Чтобы устранить неисправность, следует по новой произвести регулировку с предварительной установкой меток на шкиве с рисками на крышке, выставление положения бегунка, а после уже устанавливать датчик Холла.

Возможно также, что бесконтактное зажигание ВАЗ-2101 не работает потому, что один из составных элементов попросту неисправен. Поэтому перед установкой желательно коммутатор, трамблер и катушку проверить на авто, оснащенном такой системой зажигания.

Рекомендуемое видео по данной теме

Как выставить зажигание на Ваз 2106: фото и видео

Регулировка зажигания Ваз 2106 – процедура очень важная и полезная. От нее зависит несколько моментов:

• бесперебойная работа силового агрегата;
• легкий запуск;
• нормальный расход топлива;
• динамика разгона.

Если неправильно отрегулировать зажигание, при работе силового агрегата может наблюдаться детонация. А это, в свою очередь, может привести к капитальному ремонту самого двигателя.

Интересно, что на практике у многих водителей свой взгляд на то, как выставить зажигание на ваз 2106. Некоторые действуют, что называется «на глазок», а кто-то приобретает для этого дела стробоскоп. Некоторые не лезут сами и доверяют эту работу специалистам автосервисов.

Дабы настроить зажигание на автомобиле ваз 2106 своими руками, воспользуйтесь приведенной ниже инструкцией.

Предварительная подготовка

Вам нужно взять с собой в гараж:

• ключ для свечей;
• ключ на 13;
• вольтметр или обыкновенная двеннадцативольтовая лампочка.

Контактное зажигание устанавливается по первому цилиндру.

Момент зажигания устанавливайте по меткам разной длины, которые нанесены на крышку ГРМ.

Пошаговая инструкция

Установить зажигание на вазе 2106 можно в 13 простых шагов:

Снимаем свечу цилиндра №1, пробкой из резины и пальцем закрываем отверстие для свечи.

С помощью специального ключа проворачиваем коленвал. По мере движения в первом цилиндре должен начаться такт сжатия. В этот момент поршень направится вверх, создастся внутреннее давление. Вы его почувствуете по тому, как резиновую пробку начнет выдавливать из отверстия.

В этот момент начинаем следить за ходом метки на шкиве. Она в конечном итоге должна совместиться с меткой на ГРМ. Если вы используете топливо с октановым числом 95 или 92, то нужно совместить ее со второй меткой (5 градусов). Если же используемое топливо составляет 72 или ниже (что сегодня случается очень редко), то нужно стремиться к третьей метке (0 градусов)

Снимаем крышку с трамблера, предварительно отстегнув защелки.

Благодаря движению коленвала, ротор трамблера должен быть обращен к первому цилиндру.

Теперь важно проследить за тем, чтобы линия защелок крышки трамблера была параллельна оси мотора. Если это условие не соблюдено, нужно провести следующие процедуры.

Снимаем гайку крепления трамблера и проворачиваем его вверх. Далее крутим ось ротора и добиваемся его параллельного расположение по отношению к оси мотора.

Возвращаем трамблер на место и не до упора вкручиваем гайку.

Только сейчас начинается непосредственный процесс, благодаря которому мы сможем правильно настроить контактное зажигание.

Присоединяем вольтомметр таким образом, чтобы один конец был присоединен к выводу катушки, присоединенному к кабелю трамблера с низким напряжением, а другой конец фиксирован на «массе».

Включаем зажигание. Осторожно прокручиваем трамблер по часовой стрелке до момента отключения лампочки. Если же она и не загоралась, значит крутить ничего не нужно.

Теперь начинаем крутить трамблер в обратную сторону до момента зажигания лампочки. В этом положении фиксируем трамблер, затянув плотно гайку.

Настройка зажигания закончена, можно выключать зажигание и возвращать крышку распределителя обратно.

Теперь мы может удостовериться в том, правильно ли произведена установка зажигания. Запускаем мотор и начинаем ехать. Нужно разогнаться до 45 километров в час.

По достижению нужной скорости, включаем четвертую передачу и резко жмем на педаль газа. Через пару секунд мотор должен начать детонировать (будут раздаваться хлопки, «пальцы» начнут звенеть).

Как только автомобиль наберет подходящую для выбранной передачи скорость, детонация пропадет.

Если детонация не исчезла, значит, вы неправильно произвели регулировку и получили так называемое «раннее» зажигание. Значит нужно чуть-чуть провернуть трамблер по часовой стрелке на половину или одно деление.  Если же детонация так и не возникла, значит у вас установлено «позднее зажигание». В этом случае трамблер проворачиваем против часовой стрелки на половину или одно деление.

Как только вы смогли зажигание на вазе 2106 настроить правильно, сделайте надежную пометку на корпусе трамблера, что послужит хорошей помощью для последующих регулировок.

Как правильно выставить электронное зажигание на двигателе ВАЗ 2101-2110? Методы установки

Для правильной и экономной работы автомобиля необходимо, чтобы все системы работали без сбоев. Правильно выставленное зажигание обеспечивает оптимальные скоростные показатели и отсутствие перерасхода топлива.

Установка зажигания на двигателе ВАЗ своими руками

Для правильной установки зажигания самостоятельно без использования стробоскопа необходимо:

• установить коленвал в ВМТ;
• выставить бегунок трамблёра на первый цилиндр;
• отрегулировать обороты ХХ и обеспечить стабильную работу двигателя, повернув трамблёр в нужную сторону (более раннее или более позднее зажигание);
• отрегулировать угол по стуку пальцев при движении на скорости 50 км. в час.

Процесс установки ВМТ коленвала :

Снимаем трамблёр.

Выворачиваем первую свечу.

Храповым ключом крутим коленвал до совпадения меток на шкиве.

Отверстие свечи затыкаем большим пальцем или салфеткой, — это нужно делать очень плотно.

Далее ждем момента, когда вылетит салфетка. Или палец почувствует такт максимального сжатия и есть ВМТ.

Вставляем трамблёр в посадочное место, таким образом, чтобы бегунок трамблёра был направлен на первый цилиндр.

При этом нужно не забыть про шайбу и прокладку трамблёра.

На видео: Установка зажигания двигателя. Сделай Сам!

Регулировка момента зажигания

Заводим двигатель, и, поворачивая медленно вправо и влево крышку трамблёра, выравниваем обороты холостого хода. При этом необходимо наблюдать за двигателем, чтобы он работал ровно и стабильно на слух.

После стабилизации оборотов выезжаем на ровную дорогу. На 4 передаче, достигнув скорости 50 км. в час, резко нажимаем педаль газа в пол. Должны прозвучать 2-3 детонационных стука, а затем ровная работа двигателя. Это значит, что зажигание правильно настроено.

Если детонационных стуков не было и разгон вялый, нужно повернуть трамблёр немного против часовой стрелки (на более раннее зажигание). Если детонационные стуки постоянны, значит, зажигание слишком раннее и трамблёр поворачиваем по часовой стрелке в сторону более позднего зажигания.

Выставление зажигания по стробоскопу

Можно отрегулировать момент зажигания по стробоскопу, но «ручной» метод имеет точно такой же эффект. Единственный минус – это более длительная настройка, но зато можно найти самый эффективный момент зажигания, когда двигатель отдаёт максимальную мощность.

Установка зажигания на двигателе ВАЗ фото

«Стробоскоп» (так называют его в народе) – прибор, который в импульсном режиме освещаетметку положения коленвала в момент искрообразования.

Если проще, то в то время, когда двигатель работает, можно направить луч этого прибора на метку, которая служит для регулирования опережения зажигания.

Нам эта метка видна как неподвижная, хотя она находится на шкиве или вращающемся маховике (зависит от модели автомобиля).

Проверка работоспособности систем коррекции стробоскопом:

Прогреваем двигатель и убираем «подсос», холостые обороты должны быть отрегулированы по норме (или чуть ниже). Снимаем вакуумную трубку, которая идет от карбюратора к «вакуумнику» трамблёра. Далее в таком режиме регулируем и проверяем установку начального угла опережения зажигания.

В «классике» этот угол должен быть от 2 до 7 градусов, это зависит от рабочего объёма двигателя. Например, ВАЗ 2108-2110 – 1100 см. — 6 гр., 1300 см. — 1 гр., 1500 см. — 4 гр. Подробнее лучше узнать в описании автомобиля).

При увеличении оборотов двигателя, примерно до 2000, угол опережения должен увеличиваться на 5-7 градусов. Если изменений нет, то это значит, что не работает центробежный регулятор. Основной причиной поломки может быть заклинивание центробежного механизма, чаще всего это происходит из-за окисления.

Для ремонта, нужно сделать разборку, чистку и смазку. Помимо этого, часто ломаются и пружины механизма.

Чтобы проверить работу вакуумного регулятора опережения зажигания, нужно приложить больше усилий, так как его работоспособность связана с работой карбюратора.

Самое главное условие хорошей работы вакуумного корректора — это то, что во время работы двигателя на холостых оборотах, не должно появляться разряжение в трубке, которая идет от карбюратора к «вакуумнику». Оно должно появляться только лишь при увеличении оборотов двигателя.

Момент появления разряжения в трубке можно проверить, приложив аккуратно к ней кончик языка. Прикладывать его нужно к тому концу трубки, который мы сняли изначально. Если карбюратор не дает своевременного разряжения в трубке, то вакуумный корректор нормально работать не будет, даже если при механизм трамблёра полностью исправен .
