Устанавливаем метки грм niva chevrolet: пошаговая инструкция с фото

Метки ГРМ на Ниве Шевроле

Нива Шевроле из семейства внедорожников комплектуется цепной передачей в механизме ГРМ. Эксплуатационные свойства цепи гораздо больше, нежели ременной передачи. Цепь обладает также лучшими техническими показателями, что влияет на передаточный момент.

Если ослабление ремня приводит к проскальзыванию зубьев шкивов, то ослабленная цепь такого не допускает. Но с эксплуатацией автомобиля, цепь газораспределения также имеет свойство изнашиваться, растягиваться, лопаться и приходить в негодность, что требует ее замены. На этапе замены цепи важно произвести установку соблюдая метки.

Что такое метки, их назначение и как их выставить на ВАЗ-2123 расскажет данная статья.

Что такое метки и их назначение в механизме Шнивы

Метки в системе ГРМ на авто Нива Шевроле — это специальные виды насечек и отверстий, которые располагаются на шкивах газораспределителя. На фото изображены шкивы с метками, по которым выставляется цепь привода ГРМ.

Чтобы на Шниве сделать расход топлива меньше нужно всего лишь…

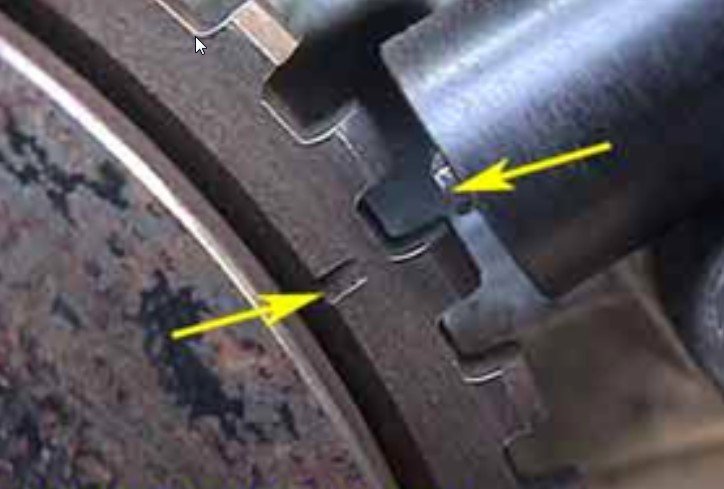

Метки на шкиве коленвала

Выставление цепи по меткам производится для того, чтобы она лучше фиксировалась и придерживала сам механизм газораспределения. Если же установить цепь без соблюдения меток, то работа шкивов будет неслаженной и впоследствии приведет к их скорейшему износу.

Поэтому важно каждый раз при замене цепи или деталей газораспределительного механизма устанавливать их с соблюдением меток. Возможно нарушение работы системы ГРМ при ослаблении натяжения цепи или ее растяжке.

Чтобы правильно выставить механизм ГРМ по специальным меткам, рассмотрим порядок установки фаз газораспределителя на ВАЗ-2123.

Универсальное сканер для самостоятельной диагностики любого автомобиля…

Установка фаз механизма газораспределения по специальным меткам

Итак, установка фаз в системе ГРМ по специальным отметкам на автомобиле Нива Шевроле включает следующую последовательность действий:

Первоначально убеждаемся в наличии необходимого инструмента: отвертка и гаечные ключи на «8» «13» и «10». Также понадобится специальный инструмент, которым необходимо будет проворачивать коленвал.

Устанавливается автомобиль ВАЗ-2123 на смотровую яму и фиксируются колеса с помощью ручника. Под колеса можно подложить башмаки.

Открываем капот на Ниве Шевроле и извлекаем следующие элементы: — снимается вентилятор; — отвинчиваются крепления радиатора и отводится он в сторону. Снимать патрубки и сливать жидкость нет необходимости; — извлекается патрубок воздуховода.

Добравшись до крышки клапанов, необходимо отвинтить ее крепления и осторожно извлечь, чтобы не допустить попадания внутрь грязи и прочих предметов.
После проведения ремонтных работ рекомндуется заменить прокладку крышки.

После того как крышка была снята, наблюдается следующий вид, изображенный на фото ниже.

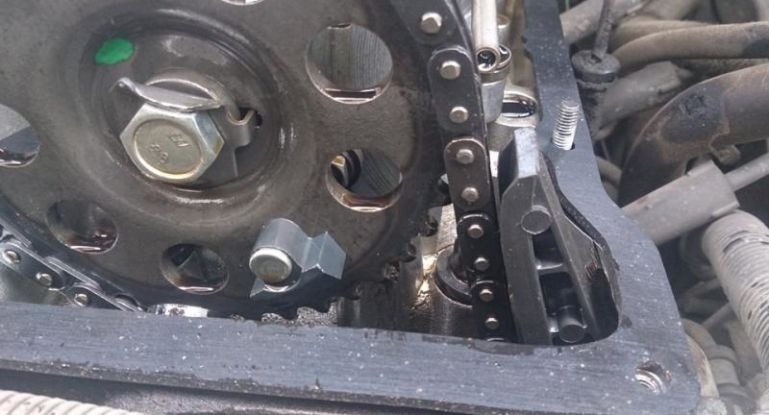

Под крышкой клапанов

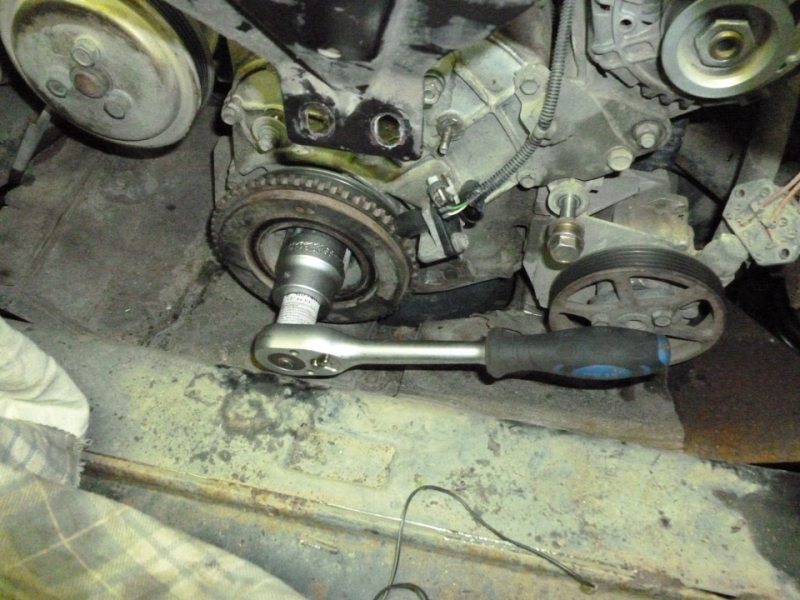

Приступаем к выставлению фаз по меткам. Для этого вращается шкив коленвала и совмещаются метки на шестеренке распределительного вала с меткой на конструкции подшипников. Когда цепь имеет правильное расположение, то метки на шестерне коленвала Нивы Шевроле совпадают с насечкой на крышке цепи приводного механизма распредвала. Эта насечка имеет продолговатую риску. В таком случае нет необходимости продолжения регулирования и установка фаз механизма ГР. Когда метки не совпадают, то следует продолжить установку фаз и их регулирование. Для этого продолжаем работы:

Разгибаются специальные крылья стопорной шайбы. Выкручивается крепежный болт ключом на «13», который закрепляет звездочку распредвала.

Теперь устанавливаем автомобиль в режим первой передачи на КПП. Это необходимо для того, чтобы при откручивании болта крепления шестерни коленвала не было его прокручиваний. Разгибаются крылья стопорной шайбы и отвинчивается болт крепления звездочки.Вынимается болт вместе со стопорной шайбой.
Важно! При откручивании болта необходимо контролировать его положение, потому как он ничем не фиксируется и может свободно упасть в поддон двигателя. Рекомендуется при ослаблении затяжки осуществлять откручивание рукой или ключом с глубокой головкой.

Проводится демонтаж натяжителя цепи. Как правильно его извлечь, можно узнать в статьях о гидронатяжителе цепи автомобиля Нива Шевроле. Возможно обойтись и без снятия натяжителя цепи, но для этого необходимо иметь соответствующие навыки. Если решено не извлекать натяжитель, то необходимо отжать плунжер натяжителя с помощью отвертки.

Приступаем к снятию звездочки коленвала вместе с цепью. Для этого вручную необходимо потянуть ее на себя около 5-10 см.

Изменяется расположение цепи на зубьях. Оптимальным вариантом считается перемещение с шагом в один зуб.

Устанавливается звездочка на фланец распредвала вместе с цепью. Когда изменяется расположение цепи на звездочке, то отверстия в ней, соответственно, не будут совпадать с установочным штифтом. Для этого проворачивается коленчатый вал в требуемую сторону, пока не будет совпадения отверстия и выемки (штифта).

Далее устанавливается крепежный болт со стопорной шайбой и наживляется. Пока затягивать до упора болт не нужно.

Проворачивается коленчатый вал с помощью специального ключа. Делается два оборота и производится проверка расположения меток, как в первый раз.

Если же метки теперь имеют совпадение, то процесс регулирования можно считать успешным. Затягиваются до упора болты крепления звездочек коленвала и распредвала автомобиля Нива Шевроле.

В случае несовпадения осуществляются повторные действия.

Осуществляется полная сборка извлеченных деталей в последовательности обратной снятию.

Проведенная работа не требует много времени, но является залогом успешной работы деталей механизма газораспределения автомобиля Нива Шевроле.

Делая вывод, хочется отметить важность выставления цепи ГРМ по специальным меткам.

Если вы по какой-либо причине забыли выставить шкивы по меткам, то лучше не запускать этот процесс и произвести повторную регулировку. Это продлит срок службы системы ГРМ и всех ее составных элементов.

Метки ГРМ на автомобиле Шевроле Нива

В автомобиле шевроле нива механизм газораспределения приводиться в действие с помощь цепи. Это позволяет получить более высокие характеристики при эксплуатации автомобиля. В моделях двигателей с установленным ремнем ГРМ при его растяжении возможно проскальзывание зубьев.

Но, несмотря на более высокие технические показатели, цепь тоже имеет некоторые недостатки. Она подвержена растяжению, при частом использовании двигателя на высоких оборотах она может лопнуть. При замене цепи следует обратить особое внимание на расположение меток ГРМ Нива Шевроле.

Метками называются специальные насечки, которые можно увидеть на шкиве системы газораспределения. Эти метки необходимо совмещать с теми, которые нанесены на цепь.

Предназначение меток в механизме ГРМ

Установка цепи согласно меткам необходима для того, чтобы обеспечить лучшую фиксацию и работу механизма. Установка цепи без ориентации по меткам может привести к рассинхронизации системы газораспределения и увеличенному износу. Так же изменения в работе могут быть вызваны растяжением цепи.

Регулировка цепи по меткам

При замене цепи установку новой следует производить в несколько этапов:

• сбор необходимого инструмента: отвертка, комплект ключей на 8, 10 и 13. Ключ для вращения коленвала
• Автомобиль устанавливается на смотровую яму или поднимается при помощи домкрата. Колеса фиксируются башмаками или упором.
•  Перед началом работы необходимо отключить вентилятор и открутить крепления радиатора. Все патрубки, кроме воздуховода остаются на месте, антифриз не сливается.
•  После этого производиться демонтаж клапанной крышки. После того, как все крепления будут отвинчены необходимо аккуратно снять ее, не допуская попадания грязи внутрь.

Выставление по меткам

Чтобы выставить ГРМ Нива Шевроле необходимо вращать коленвал до тех пор, пока не будут совмещены метки на шестерне распредвала и подшипника. При правильном расположении цепи отметки на коленвале должны совпадать с меткой на крышке цепи. Для большего удобства насечка имеет продолговатую форму. Если насечки не совпадают необходимо отрегулировать положение фаз.

Для этого необходимо разжать крепление стопорной шайбы, после чего снять с помощью ключа на 13 болт с звездочки распредвала.

После этого на коробке переключения передач необходимо выставить 1 скорость, чтобы болт крепящий шестеренку коленвала не прокручивался. Затем вместе со стопорной шайбой выкручивается болт крепления.

Важно помнить, что после проведения данных действий болт ничем не фиксируется, поэтому он может провалиться в поддон двигателя. При проведении работ необходимо пользоваться ключом с глубокой головкой.

 Следующим этапом является демонтаж натяжителя.

В случае, если нет необходимости в замене этого  элемента можно произвести снятие цепи отжав плунжер с помощью отвертки.

Затем необходимо немного потянуть цепь на себя, чтобы снять ее со звездочки коленвала.

Для регулировки цепи и выставления ее по меткам необходимо производить перемещение цепи на 1 зуб.

Для облегчения работы звездочку лучше устанавливать вместе с цепью. Чтобы отверстия в ней и установочным штифтом совпали следует проворачивать коленвал в нужную сторону для совпадения выемок.

 После этого производиться установка стопорной шайбы. Болт наживляется в место крепления, но не затягивается.

Для следующей операции снова пригодиться ключ для вращения коленвала. С помощью него следует сделать два-три оборота для проверки совпадения меток.

При совпадении всех меток установка считается завершённой. В противном случае необходимо повторить все действия.

На самом деле эта работа выполняется за довольно короткое время.

Главное помнить, что точное совпадение метки ГРМ Нива Шевроле гарантирует правильную и стабильную работу двигателя. Так же важно помнить, что при установке клапанной крышки необходимо заменить прокладку на новую, потому что при снятии на старой возможно появление микротрещин, через которые будет уходить масло.

Метки ГРМ на Нива Шевроле, в том числе инжектор, как выставить правильно +фото

Газораспределительная система любого двигателя должна работать правильно. Если в её работе возникают неполадки, это ведёт к преждевременному износу мотора и многочисленным поломкам. Для точной регулировки ГРМ используются специальные метки, в соответствии с которыми выставляются валы в двигателе. О правильном выставлении меток на автомобиле Шевроле Нива мы и расскажем в этой статье.

Для чего выставляются метки цепи ГРМ

В двигателе любого легкового автомобиля есть 2 вала: распределительный и коленчатый. В большинстве машин они соединены ременной передачей. На автомобиле Шевроле Нива это передача цепная, причём цепь там используется однорядная.

Преимущества такой системы налицо: цепь, в отличие от ремня, никогда не проскальзывает на шкивах и служит гораздо дольше. Вместе с тем цепь со временем может растянуться, а зубцы на звёздочках валов могут износиться или даже сломаться. Это приведёт к рассинхронизации работы распредвала и коленвала.

Их работа не будет слаженной, так что двигатель может выйти из строя. Поэтому при регулировке или замене цепи ГРМ очень важно выставлять валы двигателя в соответствии с метками на шкивах и корпусе ГРМ.

Сделать это непросто, так как, во-первых, метки располагаются в труднодоступных местах, а во-вторых, выставлять их нужно очень точно, так как цепь, в отличие от традиционного ремня, невозможно будет слегка натянуть в случае необходимости.

Как выставить на Шевроле Нива инжектор (с фото)

Автомобиль устанавливается на смотровую яму. Под задние колёса подкладываются противооткатные башмаки, включается ручной тормоз.

Капот автомобиля открывается, откручивается и извлекается вентилятор. Радиатор также откручивается и аккуратно отодвигается в сторону (охлаждающую жидкость оттуда сливать необязательно).

Открывается доступ к клапанной крышке двигателя. Её крепления откручиваются рожковым ключом, затем она аккуратно снимается. Появляется доступ к цепи ГРМ и верхней звёздочке распредвала. Шкив вала вращается специальным ключом до тех пор, пока метка на звёздочке распредвала не совместится с выступом на корпусе ГРМ.

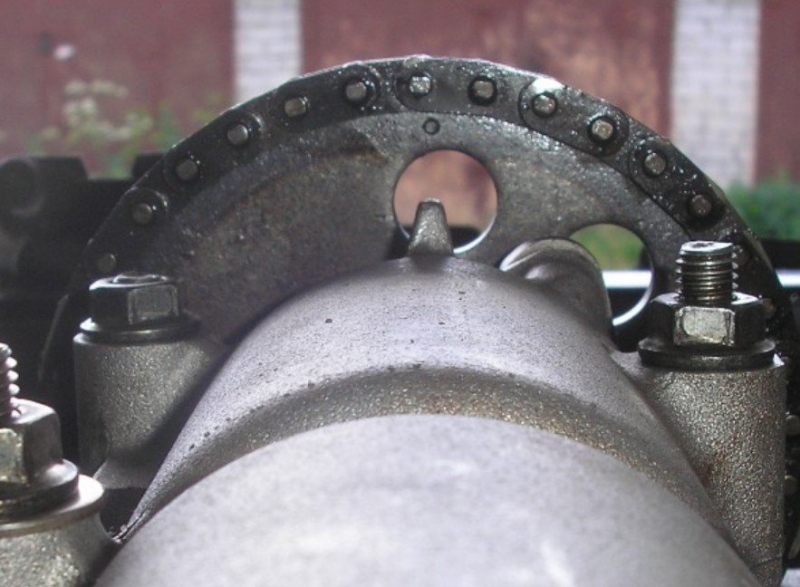

Метка на корпусе ГРМ совмещена с меткой на звёздочке распредвала

Если регулировка цепи не была нарушена, то после предыдущего шага нижняя метка, находящаяся на шкиве коленвала, также совпадает с продолговатой риской на корпусе ГРМ. Если этого не происходит, налицо рассинхронизация меток, и регулирование продолжается.

Стопорная шайба, удерживающая звёздочку распредвала, разгибается. После этого машина ставится на 1 передачу (это не позволит валам вращаться при выкручивании крепёжных болтов на звёздочках). Болт на 13, удерживающий звёздочку распредвала, выкручивается и снимается вместе со стопорной шайбой.

После снятия шестерни распредвала цепь ослабляется, так что появляется возможность демонтировать натяжительный ролик.

Натяжительные ролик извлечен, цепь можно снимать

Снимается звёздочка коленвала вместе со стопорной шайбой и цепью. Для этого ослабляется крепёжный болт на 13, разгибаются усики стопорной шайбы, после чего звёздочка аккуратно стягивается с вала.

Если планировалась замена цепи ГРМ — она заменяется. Если планировалась регулировка старой цепи, то её положение на зубцах меняется (в большинстве случаев рекомендуется смещать цепь на звёздочках с шагом в один зуб).

После смещения верхняя звёздочка вместе с цепью вновь устанавливается на распредвал, а нижняя звёздочка — на коленвал. Коленвал специальным ключом поворачивается до тех пор, пока продолговатая риска на звёздочке не окажется напротив сердечника датчика положения коленвала так, как это показано на фото.

Метка на звёздочке коленвала точно совмещена с сердечником ДПКВ

Теперь на звёздочку коленвала устанавливается стопорная шайба и крепёжный болт, который до конца не затягивается. Коленвал с помощью ключа поворачивается на 3–4 полных оборота, при этом тщательно отслеживается совпадение как верхней, так и нижней метки. Если после нескольких оборотов расхождений нет, крепёжные болты на обеих звёздочках затягиваются, стопорные шайбы устанавливаются на штатные места. Регулировка меток ГРМ на этом заканчивается и производится обратная сборка всех узлов двигателя.

• Появляются характерные посторонние щелчки в двигателе, которые становятся громче при увеличении скорости машины.
• Двигатель работает нестабильно даже на холостых оборотах.
• Время разгона машины значительно увеличивается, поскольку двигатель плохо реагирует на нажатие педали газа.
• Набор скорости идёт рывками, в ходе этого из выхлопной трубы могут вылетать клубы чёрного дыма.
• Износ клапанов многократно ускоряется, а если рассинхронизация валов слишком велика, клапана деформируются, а их гнёзда разбиваются.
• Неверная регулировка может привести и к обрыву цепи ГРМ. Она, в свою очередь, может пробить радиатор, сломать вентилятор и другие части двигателя.
• Двигатель постоянно перегревается, при этом расход моторного масла и антифриза может значительно возрасти.

Как видно из этой статьи, правильно выставленные метки ГРМ — залог долгой и бесперебойной работы двигателя. Ничего сложного в этом нет, сделать это сможет даже начинающий автолюбитель. Важно не торопиться, соблюдать указанную выше последовательность действий, а ещё нужно постараться не уронить стопорные шайбы звёздочек в поддон двигателя. Потому что достать их оттуда будет очень непросто.

Как Выставить Метки Грм Нива Шевроле

Метки ГРМ на Ниве Chevrolet

Нива Шевроле из семейства джипов оснащается цепной передачей в механизме ГРМ. Эксплуатационные характеристики цепи еще больше, ежели ременной передачи. Цепь обладает также наилучшими техническими показателями, что оказывает влияние на передаточный момент.

Если ослабление ремня приводит к проскальзыванию зубьев шкивов, то ослабленная цепь такового не допускает. Но с эксплуатацией автомобиля, цепь газораспределения также имеет свойство изнашиваться, растягиваться, взрываться и приходить в негодность, что просит ее подмены. На шаге подмены цепи принципиально произвести установку соблюдая метки.

Что такое метки, их предназначение и как их выставить на ВАЗ-2123 скажет данная статья.

Что такое метки и их назначение в механизме Шнивы

Метки в системе ГРМ на авто Нива Chevrolet это особые виды насечек и отверстий, которые размещаются на шкивах газораспределителя. На фото изображены шкивы с метками, по которым выставляется цепь привода ГРМ.

Метки на шкиве коленвала

Выставление цепи по меткам делается для того, чтоб она лучше фиксировалась и придерживала сам механизм газораспределения. Если же установить цепь без соблюдения меток, то работа шкивов будет неслаженной и потом приведет к их скорейшему износу.

Потому принципиально всякий раз при подмене цепи либо деталей газораспределительного механизма устанавливать их с соблюдением меток. Может быть нарушение работы системы ГРМ при ослаблении натяжения цепи либо ее растяжке.

Чтоб верно выставить механизм ГРМ по особым меткам, разглядим порядок установки фаз газораспределителя на ВАЗ-2123.

Установка фаз механизма газораспределения по специальным меткам

Итак, установка фаз в системе ГРМ по особым отметкам на автомобиле Нива Chevrolet включает последующую последовательность действий:

Сначало убеждаемся в наличии необходимого инструмента: отвертка и гаечные ключи на 8 13 и 10. Также понадобится специальный инструмент, которым необходимо будет проворачивать коленвал.

Устанавливается автомобиль ВАЗ-2123 на смотровую яму и фиксируются колеса с помощью ручника. Под колеса можно подложить башмаки.

Открываем капот на Ниве Шевроле и извлекаем следующие элементы: снимается вентилятор; отвинчиваются крепления радиатора и отводится он в сторону. Снимать патрубки и сливать жидкость нет необходимости; извлекается патрубок воздуховода.

Добравшись до крышки клапанов, необходимо отвинтить ее крепления и осторожно извлечь, чтобы не допустить попадания внутрь грязи и прочих предметов.

Метки ГРМ ВАЗ(LADA) 21214 НИВА

Установка меток ГРМ на ВАЗ(LADA) 21214 НИВА. Извините за качество. Фотоаппарат сел.

Часть 2. Клапан поршень = ремонт Нива шевроле NIVA Chevrolet 44

Капитальный ремонт двигателя Chevrolet NIVA.

После проведения ремонтных работ рекомндуется заменить прокладку крышки.

После того как крышка была снята, наблюдается следующий вид, изображенный на фото ниже.

Под крышкой клапанов

Важно! При откручивании болта необходимо контролировать его положение, потому как он ничем не фиксируется и может свободно упасть в поддон двигателя. Рекомендуется при ослаблении затяжки осуществлять откручивание рукой или ключом с глубокой головкой.

Проводится демонтаж натяжителя цепи. Как правильно его извлечь, можно узнать в статьях о гидронатяжителе цепи автомобиля Нива Шевроле. Возможно обойтись и без снятия натяжителя цепи, но для этого необходимо иметь соответствующие навыки. Если решено не извлекать натяжитель, то необходимо отжать плунжер натяжителя с помощью отвертки.

Приступаем к снятию звездочки коленвала вместе с цепью. Для этого вручную необходимо потянуть ее на себя около 5-10 см.

Изменяется расположение цепи на зубьях. Оптимальным вариантом считается перемещение с шагом в один зуб.

Устанавливается звездочка на фланец распредвала вместе с цепью. Когда изменяется расположение цепи на звездочке, то отверстия в ней, соответственно, не будут совпадать с установочным штифтом. Для этого проворачивается коленчатый вал в требуемую сторону, пока не будет совпадения отверстия и выемки (штифта).

Далее устанавливается крепежный болт со стопорной шайбой и наживляется. Пока затягивать до упора болт не нужно.

Проворачивается коленчатый вал с помощью специального ключа. Делается два оборота и производится проверка расположения меток, как в первый раз.

Если же метки теперь имеют совпадение, то процесс регулирования можно считать успешным. Затягиваются до упора болты крепления звездочек коленвала и распредвала автомобиля Нива Шевроле.

В случае несовпадения осуществляются повторные действия.

Осуществляется полная сборка извлеченных деталей в последовательности обратной снятию.

При сборке не забудьте о замене прокладки на крышке!

Проведенная работа не требует много времени, но является залогом успешной работы деталей механизма газораспределения автомобиля Нива Шевроле.

Делая вывод, хочется отметить важность выставления цепи ГРМ по специальным меткам.

Если вы по какой-либо причине забыли выставить шкивы по меткам, то лучше не запускать этот процесс и произвести повторную регулировку. Это продлит срок службы системы ГРМ и всех ее составных элементов.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

• СТО ломят большие деньги за простую компьютерную диагностику
• Чтобы узнать ошибку надо ехать к специалистам
• В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.

Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, мы публикуем тут ссылку на официальный сайт Автосканера.

Проверка и установка фаз газораспределения по меткам Niva Chevrolet

Вам потребуются: отвертка, ключи «на 8», «на 10», «на 13», специальный ключ для проворачивания коленчатого вала.

Установка поршня четвертого цилиндра в положение ВМТ такта сжатия

Поршень 4-го цилиндра в положение ВМТ (верхняя мертвая точка) такта сжатия устанавливают для того, чтобы при проведении работ, связанных со снятием цепи привода распределительного вала, не нарушалась установка фаз газораспределения.

При нарушении фаз газораспределения двигатель не будет нормально работать.

Выставляйте ВМТ по метке на звездочке распределительного вала (при установке по меткам на шкиве коленчатого вала и на передней крышке цепи привода распределительного вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра).

После этого убедитесь в совпадении меток на шкиве коленчатого вала и крышке. Если при этом метки вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 4-го цилиндра не установлен в ВМТ).

В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и провернуть коленчатый вал до совмещения меток.

Проворачивать коленчатый вал можно следующими способами.

Приобретите специальный ключ для проворачивания коленчатого вала за гайку крепления шкива. Этим ключом можно проворачивать коленчатый вал и сверху моторного отсека.

Включите 4-ю передачу и медленно прокатите автомобиль в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Включите 4-ю передачу и вывесите одно из задних колес. Затем поворачивайте вывешенное колесо в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Расположение меток ВМТ

Метки расположены на звездочке распределительного вала (лунка «а») и на корпусе подшипников распределительного вала (выступ «б»).

Крышка головки блока цилиндров снята.

Кроме того, метки нанесены в литье на крышке цепи привода распределительного вала (выступ «а») и на зубчатом венце шкива коленчатого вала (лунка «б» на кромке венца)

Снимите крышку головки блока цилиндров (см. «Как заменить прокладку крышки ГБЦ Niva Chevrolet»).

Вращая коленчатый вал, совместите метки на звездочке распределительного вала и на корпусе его подшипников.

Если цепь установлена правильно, метка на шкиве коленчатого вала должна совпасть с длинной меткой на крышке цепи привода распределительного вала.

Если метки не совпадают, разогните лепестки стопорной шайбы болта крепления звездочки распределительного вала.

Включите первую передачу, чтобы зафиксировать коленчатый вал от проворачивания, отверните болт и…

…снимите его вместе со стопорной и упорной шайбами.

Стопорная и упорная шайбы никак не зафиксированы на болте и легко с него снимаются.

Будьте осторожны – не уроните их в поддон двигателя.

Демонтируйте натяжитель цепи (см. «Замена гидронатяжителя цепи Niva Chevrolet»).

При наличии необходимых навыков гидронатяжитель можно не снимать.

Достаточно отжать плунжер гидронатяжителя большой отверткой или монтажной лопаткой.

Снимите звездочку вместе с цепью, снимите цепь со звездочки и затем снова установите ее на звездочку, изменив положение цепи на зубьях звездочки в нужную сторону.

Рекомендуется за один раз перемещать цепь на один зуб.

Наденьте звездочку вместе с цепью на фланец распределительного вала, натянув ведущую ветвь цепи.

Так как при изменении положения цепи на звездочке отверстие в звездочке перестает совпадать с установочным штифтом во фланце, проверните немного коленчатый вал в нужную сторону до момента совпадения отверстия и штифта.

Установите болт крепления звездочки вместе с упорной и стопорной шайбами и заверните его до упора, не затягивая окончательно.

Провернув коленчатый вал на два оборота, повторите проверку положения меток, как это делали раньше.

Если метки совпадают, затяните болт и загните на грань его головки лепесток стопорной шайбы.

В случае несовпадения меток повторите установку фаз газораспределения.

Установите все снятые ранее детали в обратной последовательности. Во избежание течи масла замените прокладку крышки головки блока цилиндров.

Замена и регулировка натяжителя цепи ГРМ на Ниве Шевроле

Для натяжения и регулировки цепи устанавливается натяжитель цепи Нива Шевроле. Без этой детали невозможна нормальная работа двигателя. Во время работы автомобиля в нем происходит изнашивание трущихся друг о друга деталей, что  так же приводит к растягиванию ГРМ, что вполне естественно, по этой причине в авто предусмотрен гидронатяжитель.

Расположение и Замена

Данная деталь расположена с пассажирской стороны в подкапотном пространстве на двигателе под патрубками системы охлаждения.

В случае большого растяжения его необходимо заменить на новый, для этого нужно провести следующий порядок действий:

Берем ключ на десять и откручиваем трубку благодаря которой в натяжитель поступает жидкость

Затем этим же ключом откручиваем пару гаек которые крепят  данную деталь к корпусу двигателя

После этого устройство нужно вытащить месте с прокладкой, которую необходимо так же заменить на новую

Ремонту старый гидронатяжитель цепи Нива Шевроле не подлежит поэтому его придется менять на новый.

Сборка

Чтобы произвести обратную сборку проделываем следующие действия:

Берем новую деталь, и останавливаем на свое место

Берем два болта и прикручиваем устройство к двигателю

Присоединяем трубку по которой происходит подача жидкости

Ближе к ста тысячам пробега, даже если будут отсутствовать посторонние шумы в районе двигателя, то в любом случае деталь нужно проверить на наличие растяжения и повреждений.

Цепь ГРМ

Если во время работы двигателя присутствует звонкий звук, который напоминает работы дизельного мотора, то скорей всего требуется замена цепи ГРМ Нива Шевроле.

Замена

Если вовремя не произвести замену то она во время движения может порваться. Для замены делаем следующие:

Устанавливаем машину на яму

Демонтируется  защита мотора с пыльником

Поднимаем ручной тормоз, под колеса желательно подложить специальные подпорки

Сливаем тосол и демонтируем радиатор и вентилятор

От крышки клапанов и патрубков отсоединяем аккуратно трос акселератора, идущий к воздушному фильтру

Датчик коленчатого вала снимаем, ослабеваем болты которые крепят генератор

Отодвинув генератор снимаем ремень

Откручиваем несколько болтов благодаря которым крепится насос водяной, после чего снимаем его

Демонтируем натяжной и обходной ролик ремня

Снимаем все мешающие патрубки

Накрываем головку цилиндров чтобы в него не попал мусор

Открутив болты крепления извлекаем шестерню распределительного вала

Снимаем масляную трубку вместе с гидронатяжителем

Извлекаем цепь и все шестерни масляного насоса, коленчатого и распределительного  вала

Берем новый сальник и устанавливаем его на крышку ГРМ

Установка

Когда цепь ГРМ Нива Шероле и все необходимы элементы системы сняты, нужно правильно установить и настроить новые детали, для этого нужно:

Берем болт крепления и устанавливаем на башмак

Проверяем чтобы башмак находился в неподвижном состояние после чего затягиваем болт

Новые шестерни устанавливаем на свое место таким образом чтобы они совпадали с имеющимися метками

Производим установку фиксатора, если по каким либо причинам он не садится на свое место,подпиливаем его напильником

Перед установкой цепи, ее нужно смазать моторным маслом, после чего ее можно одевать на своем место следующим образом:

Вначале на шестерню коленчатого вала

После этого на масляный насос

И в завершение на распределительный вал

Для обеспечения лучшей работы и фиксации данного механизма в нем предусмотрены специальные метки ГРМ Нива Шевроле.  Если вовремя установки цепи их не брать во внимание то это может привести к тому что система газораспределения рассинхронизируется  и повысится износ деталей.

Регулировка по меткам производится в несколько этапов:

Подготавливается весь необходимый инструмент

Автомобиль устанавливается на яму

Отключается вентилятор и откручивается крепление радиатора

Снимаем крышку клапанов

Когда все подготовительные этапы проделаны делается следующая регулировка:

Вращаем коленвал пока не совпадут метки подшипника и распредвала. Если цепь установлена правильно то имеющиеся метки на крышке цепи и коленвале будут совпадать. В случае если они не совпадают, регулируем положение фаз

Что бы произвести такую регулировку у стопорной шайбы разжимаем крепление, после этого ключом на 13 снимаем шайбу вместе со звездочкой распредвала

Выставляем первую передачу для того чтобы не прокручивался болт который крепит шестеренку коленвала. Выкручиваем болт крепления и стопорную шайбу

Демонтируем натяжитель.

Тянем цепь на себя и снимаем со звездочки

Что бы произвести ее регулировку перемещаем ее на один зуб

Начинаем проворачивать коленчатый вал до тех пор пока не совпадут выемки

Устанавливаем стопорную шайбу. Наживляем болт в место для крепления, но при этом не затягиваем

Вращаем коленчатый вал и проверяем совпадают ли метки. Если они совпали то работу можно считать завершённой

Важно чтобы метки совпадали как можно точнее, так как от этого будет зависеть правильность и стабильность работы двигателя.

Успокоитель

Еще одним немаловажным элементом в этой системе является успокоитель цепи Нива Шевроле, который предотвращает появления эффекта резонанса.   Данная система состоит из следующих элементов:

Успокоитель  находится внутри головки блока с передней стороны и крепится к ней при помощи двух болтов. В случае если он повредился или износился то появляются колебания, которые могут привести к тому что перескочит цепь и тем самым повредит мотор.

Замена

Для замены понадобится торцевой ключ на десять и отвертка. Когда инструмент готов, проделываем следующие этапы:

У ГБЦ снимаем крышку

Демонтируем натяжитель цепи привода распредвала

Не отсоединяя от цепи снимаем звёздочку с флаца распределительного вала

Начиная с нижнего болта выворачиваем два крепящих болта

Закрепляем цепь вместе со звездочкой и снимаем успокоитель. Во время снятия его желательно придерживать чтобы он не упал в масляный поддон

Производим осмотр и если на ней имеются повреждения меняем на новый успокоитель.

Берем новую деталь и устанавливаем на место в обратном порядке

Приобретать новый элемент необходимо именно такой же который стоял ранее, так как в моделях которые выпускались раньше может стоять успокоитель другой формы.

Итог

Подводя итого всему выше написанному можно сделать вывод что для проведения данных работ не нужно обладать особыми знаниями и иметь специальный инструмент, поэтому при необходимости следуя всем вышеперечисленным инструкциям все работы можно проделать самостоятельно.

Замена и регулировка натяжителя цепи ГРМ на Ниве Шевроле Ссылка на основную публикацию

Замена цепи ГРМ на Ниве Шевроле своими руками: пошаговая инструкция с фото

Один из самых важных узлов в двигателе – это система ГРМ. Сегодня производители все чаще переходят на ременной привод. Однако многие отечественные автомобили до сих пор оснащаются цепным газораспределительным механизмом. «Шевроле Нива» – не исключение. Производитель рекомендует делать замену цепи ГРМ на «Ниве Шевроле» каждые 100 тысяч километров.

Также существуют косвенные признаки. Это увеличенный расход топлива и повышенная шумность работы ДВС. Данный автомобиль довольно простой, поэтому можно выполнить замену цепи ГРМ на «Ниве Шевроле» своими руками. Как это сделать – рассмотрим в статье.

Особенности

Нужно сказать, что замена цепи подразумевает частичную разборку двигателя. поэтому тем, кто еще не имел опыта самостоятельного ремонта авто, данная процедура может показаться неподъемной.

Некоторые выполняют замену цепи ГРМ на «Ниве Шевроле» без снятия передней крышки. Но так делать не рекомендуется, поскольку нужно менять шестерни привода. Так как зубья имеют износ, они будут плохо взаимодействовать с новой цепью. Кроме того, должны менять и устройства натяжения цепи.

Что нужно подготовить?

Чтобы замена цепи ГРМ на «Ниве Шевроле» инжекторной прошла успешно, нужно подготовить:

• специальный ключ для гайки шкива коленвала, некоторые изготавливают такое приспособление самостоятельно – за основу берут баллонный ключ для грузовых колес (32 на 38 миллиметров);
• головки разных размеров (от 8 до 22);
• свечной ключ;
• пассатижи;
• чистую ветошь;
• молоток;
• минусовую отвертку;
• ключ для тормозных трубок.

Также нам понадобятся новые детали:

• сама цепь;
• три шестерни (на распределительный, коленчатый и вал маслонасоса);
• передний сальник коленвала;
• успокоитель и натяжитель цепи газораспределительного механизма;
• прокладка крышки привода ГРМ и водяного насоса.

Приступаем к работе

Итак, у нас есть все необходимые материалы и инструменты. В первую очередь нужно установить автомобиль на ручник и поставить под колеса противооткаты. Желательно, чтобы машина находилась на яме.

Далее необходимо извлечь защиту двигателя и коробки передач (если таковая имеется). После нужно подготовить емкость для слива тосола и демонтировать радиатор вместе с вентиляторами.

Если выполняется замена цепи ГРМ на «Ниве Шевроле» с кондиционером, требуется также слить из системы хладагент. Некоторые не сливают его, а просто аккуратно отводят блоки радиаторов в сторону. Дальше отключается привод управления заслонкой.

Убирается корпус воздушного фильтра. Снимается датчик коленвала.

Необходимо ослабить крепление генератора и убрать ремень привода вспомогательных агрегатов. Затем снимается обводной и натяжной ролик. Достается верхняя крышка распредвала. Сверху двигатель нужно накрыть чистой тряпкой, чтобы мусор с улицы не попал внутрь.

Дальше минусовой отверткой отгибают стопорную шайбу и срывают головкой на 17 болт. Откручивают крепление водяного насоса. Последний тоже нужно снять. Чтобы извлечь лобовую крышку, требуется открутить семь болтов по периметру и еще два на верхней части.

После выкручивается болт кронштейна генератора.

Что далее?

Автомобиль устанавливают на пятую передачу. Специальным ключом на 38 миллиметров срывают гайку на шкиве коленвала.

Выкручивают свечи и делают метки на коленчатом, а также на шестерне распределительного вала. Затем демонтируют шкив и откручивают крепления нижней лобовой крышки. Они находятся на поддоне двигателя. Откручиваются два крепежных болта успокоителя. Последний снимается тоже. Отгибаются фиксаторы шестерни маслонасоса. Дальше выкручивается болт головкой на 17.

Снимаются масляные магистрали с натяжителя посредством ключа для тормозных трубок. После потребуется из тройника открутить гайку датчика низкого давления масла. Для этого потребуется ключ на 22. Данная процедура нужна при использовании натяжителя «Пилот».

При помощи свечного ключа снимается тройник и взамен устанавливается датчик давления. Ключом на 10 откручиваются две гайки натяжителя. Последний убирается с места. Достается верхняя гайка. Ее можно достать пассатижами или трубчатым ключом.

На следующем этапе демонтируются все три шестерни, а также цепь. Отверткой вынимается старый сальник коленвала. Нужно тщательно протереть посадочное место сальника от грязи.

Понадобится чистая ветошь. Также желательно протереть крышку. После данных процедур запрессовывается новый сальник. Чтобы он зашел легко, понадобится предварительно смазать элементы маслом. В качестве оправки (чтобы деталь равномерно зашла в отверстие) применяют старый сальник.

Устанавливают новый башмак натяжителя. При этом нужно обеспечить минимальный зазор между болтом и корпусом. Натяжитель должен нормально ходить по болту, при этом не люфтовать. Только так возможна правильная натяжка цепи газораспределительного механизма.

Надеваются шестерни масляного насоса и коленвала. При этом не стоит забывать про установку стопорных и дистанционных шайб. Шип шайбы-фиксатора следует загнуть под прямым углом. После затягиваются болты. Если шип с трудом заходит в шестерню, его нужно слегка подточить.

Шестерня одевается на распределительный вал. Метки на задней части шестерни должны совпадать с теми, что на головке. Монтируется новый успокоитель и выставляется коленвал в положение верхней мертвой точки. Для этого есть метка. Она расположена напротив шпоночного паза.

Новая цепь перед установкой смачивается моторным маслом. Нужно уметь правильно ее надевать. Цепь надевается от коленвала, дальше проходит через маслонасос и направляется к распредвалу. Такая схема установки позволит обеспечить равномерное натяжение. При этом вращать можно только вал маслонасоса.

Устанавливается натяжитель. Привалочные поверхности нужно смазать герметиком. При этом отверстие, которое есть в корпусе натяжителя (в нем проглядывается пружина) должно находиться по направлению вверх.

Как продолжается установка?

На следующем этапе следует проверить степень натяга цепи, а также совпадение меток. Нужно выдернуть чеку из натяжителя. Вал прокручивают на несколько оборотов, чтобы убедиться в совпадении меток.

Затягиваются болты крепления шестерен насоса и распределительного вала, затем загибаются стопоры. Монтируется лобовая крышка. При этом смазываются привалочные поверхности и прокладка герметиком. Наживляются крепежные гайки и ставится кронштейн генератора.

Устанавливается на место шкив, затягиваются болты крепления крышки, сверху клапанная крышка.

Как далее выполняется замена цепи ГРМ на «Ниве Шевроле»? На следующем этапе специалисты рекомендуют проверить состояние натяжных роликов и ремня привода вспомогательных агрегатов. При наличии дефектов (шум при вращении в первом случае и разрывы во втором) элементы меняются.

Дальше монтируется помпа с новой прокладкой. Гайка шкива затягивается специальным ключом на 38 миллиметров. Надевается ремень и присоединяются все разъемы, что были сняты ранее. Как далее выполняется замена цепи ГРМ на «Ниве Шевроле»? Ставится на место радиатор, заливается тосол. Устанавливаются все оставшиеся детали.

Тест

После данных мероприятий выполняют запуск двигателя. если мотор запустился нормально, его нужно прогреть до рабочей температуры. Дальше следует его заглушить и проверить, нет ли течи охлаждающей жидкости. Если выполнялась замена натяжителя цепи ГРМ на «Ниве Шевроле» с кондиционером, дополнительно нужно заправить хладагент.

Обратите внимание

Если выполняется замена цепи ГРМ на «Ниве Шевроле» на двухрядную, важно проверить правильность установки зажигания. Оно выставляется по венцу на маховике ДВС. На венце есть участок без одного зуба.

Если поршень первого цилиндра находится в ВМТ, данный участок должен располагаться внизу. При этом 20 зуб при отсчете против часовой стрелки находится напротив ДПКВ.

Заключение

Итак, мы выяснили, как выполняется замена цепи ГРМ на «Ниве Шевроле». Данная операция имеет много этапов, но если все выполнять последовательно, работа будет выполнена качественно.
