Описание блока предохранителей в Ниве 21214

Автомобиль ВАЗ 21214 Нива инжектор

Блок предохранителей (далее — БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем.

Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП. Как правило, проблема устраняется заменой предохранителя.

Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

Электросхема БП для Нивы

В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

Номер предохранителя
Предназначение

1
Данный компонент блока обеспечивает работоспособность следующих элементов:

• вентилятора отопителя;
• за функционирование фар и мотора дворников их очистки;
• за обогрев заднего стекла;
• за работу дворников и омывателя стекол.

2
Этот предохранитель схемы обеспечивает:

• функционирование ламп реверсивного хода;
• включение ламп поворотников;
• включение моторчика дворников лобового стекла;
• функционирование лампочек заслонки карбюратора, давления моторной жидкости, ручного тормоза, уровня тормозной жидкости;
• функционирование датчика температуры двигателя;
• работоспособность датчика уровня бензина в баке.

3,4
Эти элементы обеспечивают работоспособность дальнего света фар.

5,6
Данные элементы обеспечивают работу ламп ближнего света.

7
Отвечает за функционирование ламп подсветки панели приборов, номерного знака, а также габаритных огней.

8
Также отвечает за работоспособность габаритных огней, лампы света в салоне и за работу прикуривателя.

9
Отвечает за функционирование ламп включения поворотов, за работу «аварийки».

10
Предохранитель электросхемы отвечает за рулевой гудок, штепсельную розетку, а также включение стоп-огней.

12
Отвечает за включение задних противотуманных фар, а также за функционирование моторчика их очистителя.

16
Обеспечивает работоспособность прикуривателя.

Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

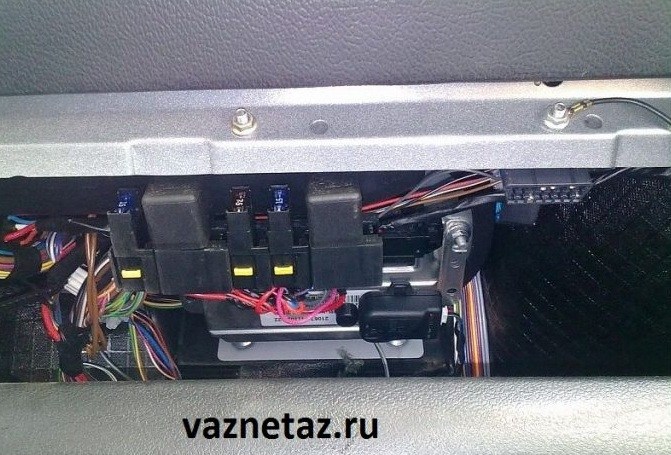

Место расположения дополнительного БП

Номер
Предназначение

1
Этот элемент обеспечивает бесперебойную работу вентиляторов охлаждения.

2
Обеспечивает бесперебойное функционирование электрического бензонасоса.

3
Обеспечивает работоспособность блока управления

4
Обеспечивает функционирование главного реле системы впрыска.

В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов.

Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

 Загрузка …

Замена БП своими руками

Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

Для начала откройте капот и отключите аккумуляторную батарею.

Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.

Сделав это, подденьте БП и снимите их со шпилек.

Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.

Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

Берем ключ-головку на «8»Откручиваем гайки крепления БПОтсоединяем провода БПДемонтаж БП Нивы 21214Снятые БП висят на проводахНовый БП для Нивы 21214

На этом процесс замены БП завершен.

Обратите внимание! В Интернете есть множество советов по поводу того, что делать, если один из компонентов БП вышел из строя.

В частности, некоторые автовладельцы допускают ошибки, которые могут впоследствии негативно сказать на работе электрической проводки в целом.

При выходе из строя предохранителя некоторые водители просто берут обычную проволоку и загибают ее, двумя концами вставляя в БП на место сломанного компонента.

Они утверждают, что в этом нет ничего страшного и временно поездить так можно. Учтите — такие самодельные решения могут не только негативно сказать на работе БП, но и на всей электрической цепи в целом. Одно короткое замыкание может не только вывести из строя сам БП, но и спровоцировать возгорание, а, соответственно, и пожар.

Видео от Алексея Комзикова «Обзор ВАЗ 21214 инжектор»

В этом видео показан обзор отечественного автомобиля ВАЗ 21214 инжектор.

Реле и предохранители ВАЗ 21214, 21314 (Нива 4х4 инжектор)

 23 декабрь 2015  LadaOnline    437 598     На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение блоков предохранителей и реле Нива 4х4

Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:1 – блок предохранителей системы управления двигателем; 2 – реле стеклоочистителя ветрового стекла; 3 – блоки предохранителей; 4 – блок реле системы управления двигателем.Четвертый блок реле находится над педалью газа.

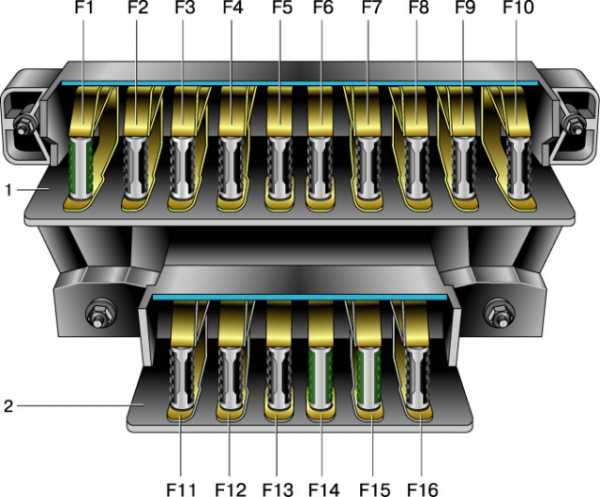

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем – 6. Маркировка слева направо:

F1 (16А)
Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

F2 (8А)
Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

F3 (8А)
Левая фара (дальний свет), контрольная лампа включения дальнего света

F4 (8А)
Правая фара (дальний свет)

F5 (8А)
Левая фара (ближний свет)

F6 (8А)
Правая фара (ближний свет)

F7 (8А)
Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

F8 (8А)
Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией

F9 (8А)
Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения

F10 (8А)
Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях

F11, F12 (8А)
Резерв

F13 (8А)
Контакты реле противотуманного света в задних фонарях

F14 (16A)
Прикуриватель

F15 (16A), F16 (8A)
Резерв

Дополнительный блок:

F11 (8А)
Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации)

F12 (8А)
Реле дневных ходовых огней, лампы дневных ходовых огней

F13 (8А)
Лампы и реле заднего противотуманного огня

F14 (16А)
Прикуриватель

F15 (16А)
Резервный

F16 (8А)
Резервный

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителяЗащищаемая цепь
Основной блок

1 (16А)*
Электростеклоподьемники передних дверей Электропривод боковых зеркал

2 (16А)**
Электровентилятор климатической установки, компрессор кондиционера

9 (16А)*
Обогреватели боковых зеркал

10 (16А)*
Плафон освещения салона центральный

Дополнительный блок

15 (16А)*
Электровентилятор климатической установки, компрессор кондиционера

Предохранители системы управления двигателем

Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:

F1 (30A)
Контакты реле правого электровентилятора

F2 (30A)
Контакты реле левого электровентилятора

F3 (15A)
Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания

F4 (15A)
Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Блок реле системы управления двигателем

Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

№1
Реле зажигания

№2
Главное реле

№3
Реле правого вентилятора охлаждения

№4
Реле левого вентилятора охлаждения

№5
Реле бензонасоса (топливного)

№6
Предохранитель топливного насоса F5, 15A

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Схема блока реле над педалью газа

№1
Реле задних противотуманных фонарей

№2
Реле подогрева заднего стекла

№3
Реле ближнего света фар

№4
Реле дальнего света фар

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв. или 5дв.).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Ключевые слова: монтажный блок нива | торпедо нива

00Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Похожие материалы

Блок предохранителей и реле Лада Ларгус

Схема блока предохранителей и реле Лада Гранта

Схема реле и предохранителей Лада Приора

Назначение и номинал предохранителей, реле, предохранительных линий и их замена



Примечание. Имейте ввиду что расположение и назначение предохранителей менялось и продолжает изменяется, в зависимости от года выпуска и модификации автомобиля. На данной странице представлены несколько вариантов, будьте внимательны!

Большинство предохранителей находятся в блоках, расположенных в салоне под панелью приборов, слева от рулевой колонки.

Плавкие предохранители установлены в двух блоках рядом, они соединены между собой (рис. 44) и удерживаются в них пружинными контактами.

В верхнем блоке установлены десять предохранителей, в нижнем – шесть предохранителей. Защищаемые ими цепи указаны в таблице 3.

Рис. 44. Плавкие предохранители
(назначение указано в таблице 3)

В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, обратитесь к дилеру LADA.

Недопустима установка самодельной перемычки или предохранителя другого номинала взамен перегоревшего.

Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора (за исключением обмотки возбуждения), реле ближнего света фар, реле дальнего света фар.

Дополнительные блоки предохранителей и реле

На автомобилях с ЭСУД на левой боковине передка под панелью приборов дополнительно устанавливается колодка (рис. 45) с четырьмя предохранителями, которые защищают элементы систем впрыска. (справа от них находится диагностический разъём) Неисправный предохранитель определяется по вышедшим из строя цепям, которые он защищает, в соответствии с таблицей 4.


Рис. 45. Дополнительные предохранители (ЭСУД)
(назначение указано в таблице 4)

Блок реле системы управления двигателем (под основным блоком): 1 – реле зажигания; 2 – главное реле; 3 – реле правого электровентилятора; 4 – реле левого электровентилятора; 5 – реле топливного насоса; 6 – предохранитель топливного насоса (F5, 15 А)

Блок реле под панелью приборов, на педалью “газа”: 1 – реле заднего противотуманного света; 2 -реле включения обогрева стекла двери багажного отделения; 3 – реле ближнего света фар; 4 – реле дальнего света фар

На автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы антиблокировочной системы тормозов. Номиналы предохранителей указаны в таблице 5.

Для подключения и защиты цепей ЭСУД применяется провод типа «предохранительная линия», входящий в состав жгута проводов системы зажигания и подключающийся непосредственно к АКБ. Защищаемые данным проводом цепи указаны в таблице 6.

В комплектации LADA 4×4 Urban, электроооборудование имеет дополнительные цепи защищаемые плавкими предохранителями, перечень которых указан в таблице 7.
Перечень основных предохранителей такой же как у обычной коплектации LADA 4×4 (таблица 1).

Цепи, защищаемые плавкими предохранителями

Таблица 3 (для рис. 44)

Имейте ввиду, что номинал и назначение предохранителей может отличаться в зависимости от года выпуска автомобиля. Поэтому пояснительные таблицы 3 и 4 представлены в двух вариантах.

Вариант 1 (более новый, в т.ч. Urban)
Вариант 2 (более старый)

№ и номинал предохранителя
Защищаемая цепь

Блок 1

1 (16А)
Электродвигатель вентилятора отопителяРеле включения обогрева заднего стеклаЭлектродвигатели очистителя и омывателя заднего стеклаЭлектродвигатель омывателя ветрового стекла

2 (8А)
Комбинация приборовЛампы света заднего хода (в задних фонарях)Реле и электродвигатель очистителя ветрового стеклаЛампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)Контрольная лампа включения блокировки дифференциала в раздаточной коробке

3 (8А)
Левая фара (лампа дальнего света)Контрольная лампа включения дальнего света фар

4 (8А)
Правая фара (лампа дальнего света)

5 (8А)
Левая фара (лампа ближнего света)

6 (8А)
Правая фара (лампа ближнего света)

7(8А)
Лампа переднего левого габаритного огняЛампа заднего левого габаритного огня Фонари освещения номерного знака Контрольная лампа включения габаритных огней

8 (8А)
Лампа переднего правого габаритного огняЛампа заднего правого габаритного огняЛампа освещения приборовТабло подсветки рычагов управления отопителемЛампа освещения прикуривателяЛампы подсветки выключателей и переключателей

9 (16А)
Элемент обогрева заднего стекла и реле его включения

10 (16А)
Звуковой сигналПлафоны освещения салонаЛампы стоп-сигналов в задних фонаряхЛампы дополнительного сигнала торможения

Блок 2

11 (8А)
Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

12 (8А)
Реле дневных ходовых огней, лампы дневных ходовых огней

13 (8А)
Лампы и реле заднего противотуманного огня

14(16А)
Прикуриватель

15(16 А)
Резервный

16 (8А)
Резервный

№ и номинал предохранителя
Защищаемая цепь

Блок 1

1 (16А)
Электродвигатель вентилятора отопителяРеле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стеклаЭлектродвигатель омывателя ветрового стекла

2 (8А)
Реле и электродвигатель очистителя ветрового стеклаЛампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)Контрольная лампа указателей поворотаЗадние фонари (лампы света заднего хода)Обмотка возбуждения генератора (при пуске двигателя)Контрольная лампа включения блокировки дифференциала в раздаточной коробкеКонтрольная лампа включения стояночного тормозаКонтрольная лампа аварийного состояния рабочей тормозной системыКонтрольная лампа недостаточного давления маслаУказатель температуры жидкости в системе охлаждения двигателяУказатель уровня топлива с контрольной лампой резерва топливаКонтрольная лампа заряда аккумуляторной батареиТахометр

3 (8А)
Левая фара (дальний свет)Контрольная лампа включения дальнего света фар

4 (8А)
Правая фара (дальний свет)

5 (8А)
Левая фара (ближний свет)

6 (8А)
Правая фара (ближний свет)

7 (8А)
Подфарник левый (габаритный свет)Левый задний фонарь (габаритный свет)Фонари освещения номерного знакаКонтрольная лампа включения габаритных огней

8 (8А)
Подфарник правый (габаритный свет)Правый задний фонарь (габаритный свет)Лампа освещения приборовТабло подсветки рычагов управления отопителемЛампа освещения прикуривателяЛампы подсветки выключателей и переключателей

9 (16А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения

10 (16А)
Звуковой сигналПлафоны освещения салонаЗадние фонари (лампы стоп-сигнала)

Блок  2

11 (8А)
Резервный

12 (8А)
Резервный

13 (8А)
Лампы противотуманного света, реле заднего противотуманного огня

14 (16А)
Прикуриватель

15 (16А)
Резервный

16 (8А)
Резервный

Таблица 4 (для рис. 45)

Вариант 1 (более новый, в т.ч. Urban)
Вариант 2 (более старый)

№ и номинал предохранителя
Защищаемая цепь

1 (15А)
Датчики ЭСУД Реле стартера Клапан продувки адсорбера

2 (15А)
Форсунки Катушки зажигания Контроллер ЗСУД Реле электровентилятора правогоРеле электровентилятора левого

3,4 (З0А)
Электровентиляторы (правый, левый) Реле электровентилятора правого Реле электровентилятора левого

5 (15А)
ЭлектробензонасосРеле электробензонасоса

№ и номинал предохранителя
Защищаемая цепь

1 (7,5A)
Контроллер

2 (15А)
Реле электробензонасоса (контакты)Электробензонасос

3 (15А)
Главное реле

4, 5 (30А)
Реле электровентиляторов (обмотка) (правый, левый)Электродвигатель электровентиляторов (правый, левый)

Таблица 5

№ и номинал предохранителя
Защищаемая цепь

6 (5А)
Гидроагрегат АБС

7 (40А)
Гидроагрегат АБС

8 (25А)
Гидроагрегат АБС

Таблица 6

Предохранитель
Защищаемая цепь

Провод типа «предохранительная линия»
Главное реле ЭСУД

Диагностическая колодка

АПС

Предохранители 1, 2, 5 системы впрыска (см. табл. 4, 2 вариант)

Таблица 7
(дополнительные цепи предохранителей в комплектации Urban)

№ и номинал предохранителя
Защищаемая цепь

Основной блок

1 (16А)*
Электростеклоподьемники передних дверей Электропривод боковых зеркал

2 (16А)**
Электровентилятор климатической установки, компрессор кондиционера

9 (16А)*
Обогреватели боковых зеркал

10 (16А)*
Плафон освещения салона центральный

Дополнительный блок

15 (16А)*
Электровентилятор климатической установки, компрессор кондиционера

* Для автомобилей LADA 4×4 Urban.
** Для автомобилей LADA 4×4 с кондиционером.

Замена предохранителей

Отсоединяем «минусовой» провод от аккумуляторной батареи.
Потянув за защелку, расположенную сверху крышки основного блока предохранителей,…

…снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

Заменяем предохранитель.

Видео

Схема и расположение блока предохранителей Нива ВАЗ-21213 и 21214

В этом материале мы ознакомим вас с блоком предохранителей Нивы  21213 и 21214, назначениями предохранителей, и нюансами с дополнительным блоком предохранителей ВАЗ-21214, который отвечает за систему впрыска и находится в отдельном блоке с левой стороны под панелью приборов. Внешне блок выглядит следующим образом:

Нумерация предоранителей в нем следующая:

А вот как выглядит отдельный блок системы вспрыска, кстати в нем расположен предохранитель электровентилятора в том числе:

Ниже приводим назначения блоков предохранителей Нивы, как основного так и системы вспрыска:

Номер
мощность A
Назначение предохранителя

Блок предохранителей расположенных под панелью управления

1
16
Вентилятор отопителя – электродвигательОчиститель фар и электродвигатель очистителя фар при всех положениях щеток, за исключением исходного Обогрев заднего стекла – реле включения (обмотка) Очиститель и омыватель заднего стеклаОмыватель ветрового стекла

2
8
Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации – режим указателя поворота Фонари заднего хода Очиститель ветрового стекла (моторедуктор и реле) Генератор – обмотка возбуждения Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз Указатель температуры охлаждающей жидкости Указатель уровня топлива, контрольная лампа резерваВольтметр

3
8
Дальний свет – левая фара, контрольная лампа панели управления

4
8
Дальний свет – правая фара

5
8
Ближний свет – левая фара

6
8
Ближний свет – правая фара

7
8
Габаритные огни: левый передний и правый задний, контрольная лампа панели приборовОсвещение номерного знака

8
8
Габаритные огни: правый передний и левый заднийПодсветка: панель приборов, прикуриватель, выключатели и переключатели салона

9
16
Указатель поворотов и реле прерыватель аварийной сигнализации Контрольная лампа аварийной сигнализацииОбогрев заднего стекла: нагревающий элемент и реле включения (контакты)

10
16
Звуковой сигнал Штепсельная розетка Освещение салонаСтоп-сигнал – задние фонари

12 (13)
8
Противотуманные фонари – задниеОчиститель фар – электродвигатель: момент пуска, момент прохождения щеток исходного положения

16 (15)
16
Прикуриватель

Для ВАЗ-21214 предохранители системы впрыска находятся в отдельном блоке с левой стороны под панелью приборов.

1
30
Вентиляторы охлаждения

2
15
Электробензонасос

3
15
Блок управления

4
15
Главное реле системы впрыска

Внимание, на нивах поздних годов выпуска схема подключения второго, нижнего блока предохранителей несколько отличается. Вместо традиционно двух задействованых предохранителей, задействовано целых четыре штуки. Вот фото и схема отличий:

Надеемся что эта информация вам пригодилась, если вы столкнулись с проблемами в электрооборудовании НИВЫ. Будем рады вас видеть в клубе владельцев НИВЫ на нашем форуме.

Реле включения вентилятора охлаждения ваз 21214 инжектор где находится

ГлавнаяВаз 2110Реле включения вентилятора охлаждения ваз 21214 инжектор где находится

Основной блок предохранителей находится в салоне под приборной панелью, слева от руля.

№ реле
Расшифровка

1
Блок предохранителей системы управления мотора

2
Реле очистителя ветро­вого стекла

3
Блоки предохранителей

4
Блок реле системы управления мотором

Дабы добраться до основного и дополнительного блоков предохранителей в Ниве, необходимо потянуть за защелку, которая расположена сверху блоков и снять крышку:

Расшифровка:

Обозначение предохранителя (номинальный ток, А)
Защищаемые цепи

F1 (16)
Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)

F2(8)
Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

F3(8)
Левая фара (дальний свет), контрольная лампа включения дальнего света

F4(8)
Правая фара (дальний свет)

F5(8)
Левая фара (ближний свет)

F6(8)
Правая фара (ближний свет)

F7(8)
Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

F8(8)
Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией

F9 (16)
Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения

F10(16)
Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях

F11 (8)
Резерв

F12(8)
Резерв

F13(8)
Контакты реле противотуманного света в задних фонарях

F14(16)
Предохранитель прикуривателя

F15(16)
Резерв

F16(8)
Резерв

Блок предохранителей системы управления мотором.

На кузове слева под приборной панелью, расположен диагностический разъем и блок с четырьмя предохранителями системы управления мотором. Для доступа нужно отвернуть два самореза и снять кожух:

Схема расположения предохранителей в блоке Нива 21214.

Расшифровка:

Обозначение (номи­нальный ток, А)
Защищаемые цепи

F1 (30)
Контакты реле правого электровентилятора

F2(30)
Контакты реле левого электровентилятора

F3 (15)
Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания

F4 (15)
Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Чуть ниже основного блока предохранителей находятся реле системы управления мотором.

№ реле
Расшифровка

1
Реле зажигания

2
Главное реле

3
Реле правого электровентилято­ра

4
Реле левого электровентилятора

5
Реле топливного насоса

6 (F5, 15А)
Предохра­нитель топливного насоса (бензонасоса)

Для замены реле, головкой на 10 откручиваем две гайки крепления блока:

снимаем блок…

отключаем колодку жгутов-проводов…

отверткой откручиваем саморез крепления реле и снимаем его.

Под приборной панелью, немного выше педали газа, расположен блок с четырьмя реле.

№ реле
Расшифровка

1
Реле заднего противотуманного света

2
Реле включения обогрева стекла двери багажного отделения

3
Реле ближнего света фар

4
Реле дальнего света фар

Над этим блоком, за комбинацией приборов, установлено реле поворотов и аварийной сигнализации:

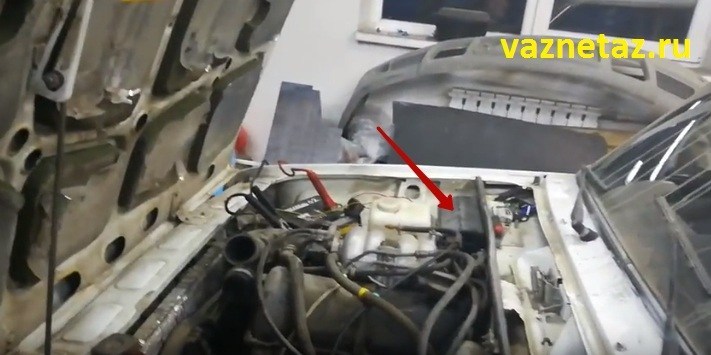

Реле стартера находится в моторном отсеке.

СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

LADA GRANTA

LADA KALINA

LADA KALINA 2

LADA LARGUS

LADA PRIORA

LADA VESTA

Ваз 2104, 2105

Ваз 2106

Ваз 2107, 21047

Ваз 2108, 2109, 21099

Ваз 2110, 2111, 2112

Ваз 2113, 2114, 2115

Блоки предохранителей ВАЗ Нива 21214

Любой автомобиль оборудован блоками предохранителей (БП), которые отвечают за безопасность электрических цепей. Их расположение отличается не только в зависимости от марки автомобиля. Даже в близких по годам выпуска моделях одного производителя могут размещаться по разной схеме. Однако в некоторых случаях расположение может совпадать полностью.

Где расположены блоки и реле в Нива 21214 и 21213

Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за  контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

Еще один блок предохранителей установлен в кузове слева от основного. Они отвечают за систему охлаждения и за то как работает мотор. Также присутствует разъем для диагностики. Реле, контролирующее стартер находится либо рядом с основным БП, либо под капотом рядом с емкостью для тормозной жидкости.

Обозначения предохранителей и их предназначение

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.

Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.

 Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.

Дальний свет (правая фара).

Ближний свет (левая фара).

Ближний свет (правая фара).

Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.

Габариты (правая сторона), подсветка панели приборов.

Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.

Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

Хранение вставки по 8А

Аналогично предыдущему.

Противотуманные задние огни.

 Прикуриватель.

Хранение вставки на 16А.

Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

Пуск электромотора вентилятора справа (30А).

Аналогичная позиция для левой стороны.

 Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).

Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).

Разъем для диагностики работы системы впрыска.

Блоки реле

Расположение этих блоков следует уточнять по документации на автомобиль. Также некоторые автолюбителя иногда их переносят. Поэтому, покупая б/у авто, лучше уточнить о возможных изменениях. Блок системы управления ДВС слева направо:

Зажигание.

Система запуска ДВС.

Правый вентилятор радиатора.

Аналогичный левый вентилятор.

Работа топливного насоса.

ПР питания бензонасоса (15А).

Последний ключевой блок реле, расположенный над педалью газа отвечает за осветительные приборы и обогрев заднего стекла.

Россия, Пенза 2015г

Лада Нива (она же Лада 4х4) – ведет свою историю с момента создания в 1970-х годах, успев завоевать авторитет во всем мире. Автомобиль повышенной проходимости и комфортности, сравнимой с легковым автомобилем. Автомобиль пользуется популярностью не только в России, но и в Германии, а также других странах Европы и мира.

Историю создания автомобиля можно прочитать здесь.

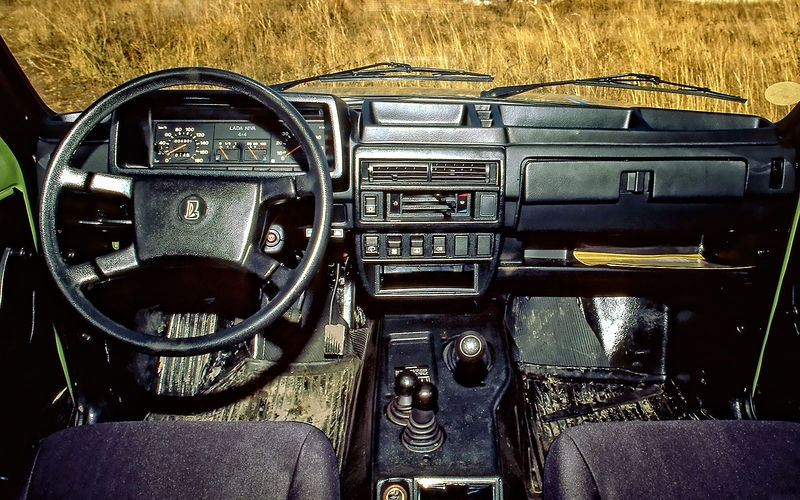

Блок предохранителей – находится слева от рулевой колонки под панелью приборов. Несмотря на то, что на дворе 2015 год, и эти автомобили уже несколько лет как инжекторные, тем не менее, комплектуются пальчиковыми предохранителями.

Монтажный блок Lada 4×4

Расположение предохранителей штатной проводки

F1(16A)Вентилятор отопителя. Очиститель фар и электродвигатель очистителя фар при всех положениях щеток, за исключением исходного. Обогрев заднего стекла – реле включения (обмотка). Очиститель и омыватель заднего стекла. Омыватель ветрового стекла.
F2(8A)Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации – режим указателя поворота. Фонари заднего хода. Очиститель ветрового стекла (моторедуктор и реле). Генератор – обмотка возбуждения. Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз. Указатель температуры охлаждающей жидкости. Указатель уровня топлива, контрольная лампа резерва. Вольтметр.
F3(8A)Дальний свет – левая фара, контрольная лампа в панели.
F4(8A)Дальний свет – правая фара.
F5(8A)Ближний свет – левая фара.
F6(8A)Ближний свет – правая фара.
F7(8A)Габаритные огни: левый передний и правый задний, контрольная лампа панели приборов Освещение номерного знака.
F8(8A)Габаритные огни: правый передний и левый задний. Подсветка: панель приборов, прикуриватель, выключатели и переключатели салона.
F9(16A)Указатель поворотов и реле прерыватель аварийной сигнализации. Контрольная лампа аварийной сигнализации. Обогрев заднего стекла: нагревающий элемент и реле включения (контакты).
F10(16A)Звуковой сигнал. Штепсельная розетка. Освещение салона. Стоп-сигнал – задние фонари.
F11пустой
F12(F13)-8АПротивотуманные фонари – задние. Очиститель фар – электродвигатель: момент пуска, момент прохождения щеток исходного положения.
F15(F16)-16АПрикуриватель

Предохранители КСУД Лада НИВА

F1Вентилятор охлаждения.
F2Электробензонасос.
F3ЭБУ, постоянное питание.
F4Главное рэле.

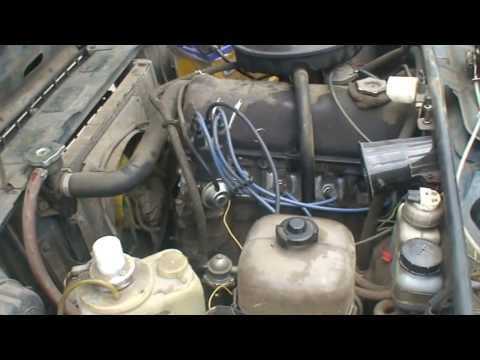

Видео предохранители ваз 21214 нива инжектор

Главная » Новости

Опубликовано: 04.06.2017

где находится реле бензонасоса на ниве

предохранители ваз 21214 нива инжектор

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем – 6. Маркировка слева направо:

F1 (16А)

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

F2 (8А)

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов

(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

F3 (8А)

Левая фара (дальний свет), контрольная лампа включения дальнего света

F4 (8А)

Правая фара (дальний свет)

F5 (8А)

Левая фара (ближний свет)

F6 (8А)

Правая фара (ближний свет)

F7 (8А)

Лампы габаритного света в левом переднем и левом заднем

фонарях, фонари освещения номерного знака, контрольная

лампа включения габаритного света

F8 (8А)

Лампы габаритного света в правом переднем и правом

заднем фонарях, лампы подсветки комбинации приборов,

прикуривателя, выключателей, блока управления отоплением

и вентиляцией

F9 (8А)

Выключатель аварийной сигнализации, реле-прерыватель

(в режиме аварийной сигнализации), контакты реле обогрева

стекла двери багажного отделения

F10 (8А)

Звуковой сигнал, плафоны освещения салона, лампы

сигналов торможения в задних фонарях

F11, F12 (8А)

Резерв

F13 (8А)

Контакты реле противотуманного света в задних фонарях

F14 (16A)

Прикуриватель

F15 (16A), F16 (8A)

Резерв

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителя

Защищаемая цепь

Основной блок

1 (16А)*

Электростеклоподьемники передних дверей Электропривод боковых зеркал

2 (16А)**

Электровентилятор климатической установки, компрессор кондиционера

9 (16А)*

Обогреватели боковых зеркал

10 (16А)*

Плафон освещения салона центральный

Дополнительный блок

15 (16А)*

Электровентилятор климатической установки, компрессор кондиционера

ВАЗ-21213 НИВА. электросхема +Ремонт и эксплуатация

ПРЕДОХРАНИТЕЛИ ВАЗ 2106 обозначения
Где купить аксессуары на мобильное устройство

Представить себе современную жизнь без присутствия в ней “умных вещичек” из мира цифровой техники для модного и преуспевающего человека очень сложно. У каждого всегда имеются при себе либо планшет,

Увлекательный поход по Крыму

Природа нашей страны всегда была величественной и прекрасной. Это можно понять и увидеть воочию только тогда, когда пройдёшься пешком по своей стране. Путешествие пешком всегда было одним из привлекательных.

Где купить аксессуары для телефона

В современном мире Интернет стал настолько развитым, что научные технологии, которые применяются ею, позволят ему предлагать различные услуги намного рациональнее и перспективнее, чем ранее. Сейчас

Лучшее ГБО в ХарьковеНовое время диктует новые условия и постоянно появляются инновации, которые предлагают новые решения и предоставляют новые, порою неожиданные, но всегда привлекательные возможности. Автомобильная отрасль

Топливная аппаратураТопливной аппаратурой называется система, в основную задачу которой входит снабжение двигателя топливом. www.gptrade.net/katalog/zapchasti/toplivnaya-apparaturaприходится незаменимой частью в области

Бампера нива урбанЗнаете, сколько времени было отпущено внедорожнику ВАЗ-2121? До 2006 года. Незадолго до 30-летия легендарная «Нива» должна была отправиться на покой. Но не отправилась

Бампер передний киа спортейдж 3Отсоединение фиксаторов крепления нижней крышки (A) снимаем блок-фары, поворотники и фонари противотуманки; Отсоединение ЛЕВОЙ противотуманной фары (A) и указателя поворота (B) Отсоединение ПРАВОЙ противотуманной

Задний бампер лансер 9На японском автомобиле Mitsubishi Lancer 9 и 10 бампер является не только функциональной защитой, но и продолжением кузова и, даже элементом тюнинга. Он поглощает часть энергии при столкновении, в нем

Ваз 12Производство модели началось с 1999 года с укороченным (по сравнению с ВАЗ-2110) до 4170 мм пятидверным кузовом хэтчбек (объём багажника 400 л), за счёт чего у машины более чёткие реакции на

Вес ваз 2101Технические характеристики данного автотранспорта зависят от изношенности и пробега, определяемого, естественно, в километраже. Если регулярно проводить автомобиль через СТО, вовремя менять масло, ухаживать
