7 основных неисправностей электросхемы ваз-2109 и способы их устранений

5.2.2. Неисправности электрооборудования

Чаще всего при повседневной эксплуатации автомобиля встречаются неисправности электрооборудования. По объективным причинам ремонт электрооборудования должны проводить квалифицированные специалисты автосервиса.
Предупреждение
Неисправность электрооборудования (короткое замыкание) может привести к возгоранию электропроводки и пожару.
Если перегорел предохранитель — замените его, повторное перегорание того же предохранителя служит сигналом для немедленного обращения на автосервис.

• Предупреждение
• Категорически запрещается заменять перегоревший предохранитель другим, с большим “номиналом”, или “жучком”.
• Если неисправность электрооборудования возникнет раньше, чем вы успеете купить электросхему, можно устранить мелкие неисправности самостоятельно, в чем вам поможет данный раздел.

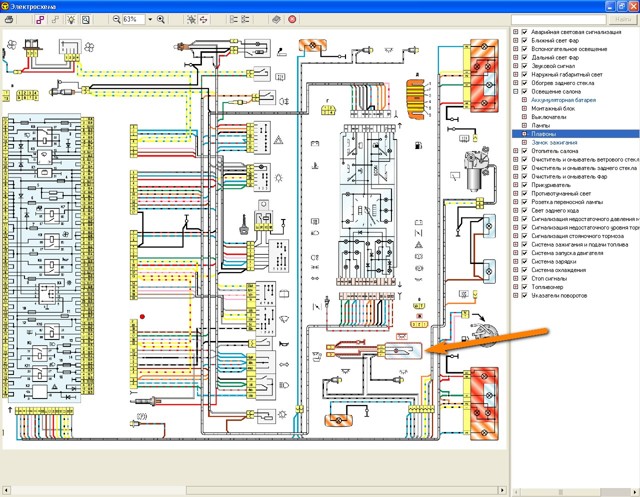

Чтобы облегчить поиск неисправностей, приобретите схему электрооборудования вашего автомобиля.

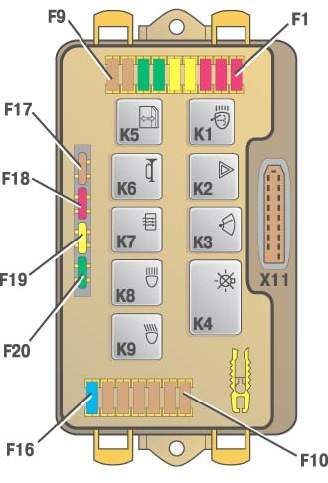

На автомобилях семейства Ваз–2109 применяются два монтажных блока — старый 17.3722 и с 1998 года новый 2114–3722010–60. Основное отличие — применение предохранителей нового типа: ножевых вместо цилиндрических и новых компактных реле.

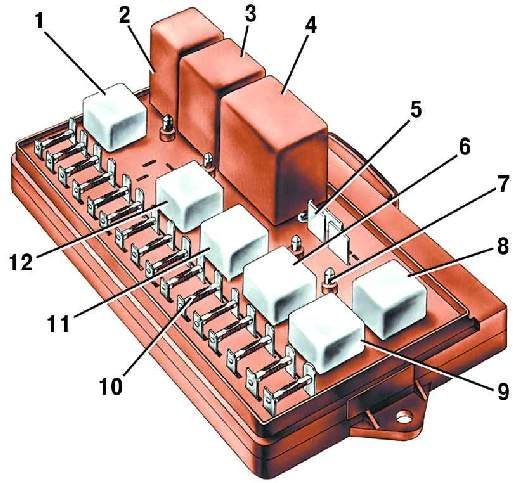

Монтажный блок типа 17.3722:

1.  Реле включения очистителей фар (К6). 2.  Реле времени омывателя заднего стекла (К1). 3.  Реле-прерыватель указателей поворота и аварийной сигнализации (К2). 4.  Реле очистителя ветрового стекла (К3). 5.  Контактные перемычки на месте реле контроля исправности ламп. 6.  Реле включения обогрева заднего стекла (К10). 7.  Запасный предохранитель. 8.  Реле включения дальнего света фар (К5). 9.  Реле включения ближнего света фар (К11). 10.  Предохранитель. 11.  Реле включения электродвигателя вентилятора системы охлаждения двигателя (К9). 12.  Реле включения звукового сигнала (К8).

Монтажный блок типа 2114–3722010–60:

K1.  Реле включения очистителей фар. K2.  Реле-прерыватель указателей поворота и аварийной сигнализации. K3.  Реле очистителя ветрового стекла. K4.  Реле контроля исправности ламп. K5.  Реле включения стеклоподъемников. K6.  Реле включения звуковых сигналов. K7.  Реле включения обогрева заднего стекла. K8.  Реле включения дальнего света фар. K9.  Реле включения ближнего света фар. F1–F16.  Плавкие предохранители. F17–F20.  Запасные предохранители.

Цепи, защищаемые плавкими предохранителями

№ предохранителя в монтажном блоке
Защищаемые цепи

17.3722
2114–3722010–60

1 (8 А)
F9 (7,5 А)
Правая противотуманная фара

2 (8 А)
F8 (7,5 А)
Левая противотуманная фара

3 (8 А)
F1 (10 А)
Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар

4 (16 А)
F7 (30 А)
Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика

5 (8 А)
F16 (15 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа падения уровня тормозной жидкости. Контрольная лампа падения давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло “SТОР”. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 А)
F3 (10 А)
Задние фонари (лампы стоп-сигнала). Плафон освещения салона

6 (8 А)
F6 (30 А)
Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников

7 (8 А)
F10 (7,5 А)
Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 А)
F5 (20 А)
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения

9 (8 А)
F10 (7,5 А)
Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)

10 (8 А)
F11 (7,5 А)
Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)

11 (8 А)
F2 (10 А)
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

12 (16 А)
F4 (20 А)
Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка переносной лампы. Прикуриватель

13 (8 А)
F15 (7,5 А)
Правая фара (дальний свет)

14 (8 А)
F14 (7,5)
Левая фара (дальний свет). Контрольная лампа включения дальнего света фар

15 (8 А)
F13 (7,5 А)
Левая фара (ближний свет)

16 (8 А)
F12 (7,5 А)
Правая фара (ближний свет)

Специализированные реле

Обозначение
Назначение
Маркировка

Блок 17.3722
Блок 2114–3722010–60

К1
Реле времени омывателя заднего стекла
452.3747
—

К2
Реле указателей поворота и аварийной сигнализации
493.3747
495.3747

К3
Реле очистителя ветрового стекла
522.3747
526.3747

К4
Реле контроля исправности ламп
—
4412.3747

Электросхемы

Для проведения ремонтных работ по предыдущим разделам можно воспользоваться приведенными ниже поясняющими электросхемами.

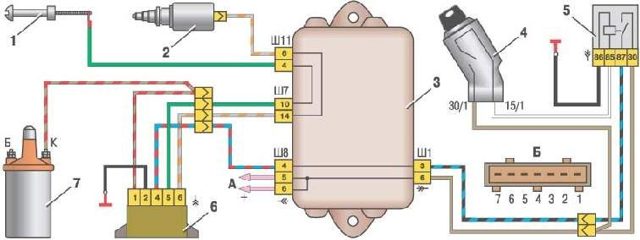

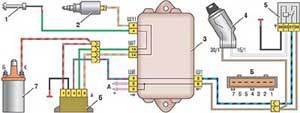

Схема бесконтактной системы зажигания:

1. Бесконтактный датчик. 2. Датчик-распределитель зажигания. 3. Свечи зажигания. 4. Коммутатор. 5. Катушка зажигания. 6. Монтажный блок. 7. Реле зажигания. 8. Выключатель зажигания.

Система управления электромагнитным клапаном карбюратора:

1. Концевой выключатель карбюратора. 2. Электромагнитный клапан карбюратора. 3. Монтажный блок. 4. Выключатель зажигания. 5. Реле зажигания. 6. Блок управления. 7. Катушка зажигания. А. К выводу “30” генератора. Б. Нумерация штекеров в блоке управления.

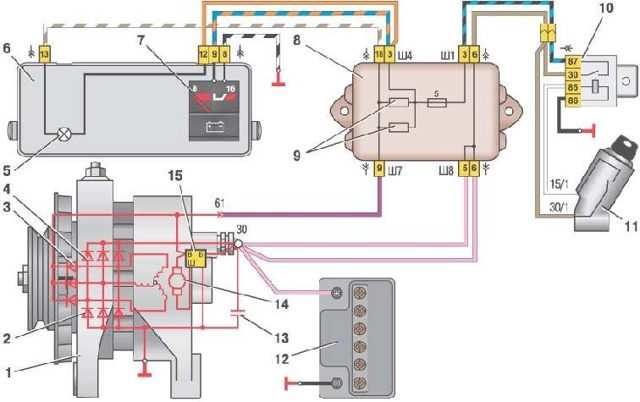

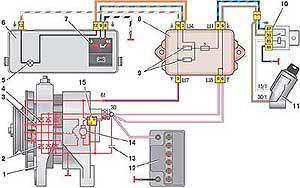

Схема соединений генератора:

1. Генератор. 2. Отрицательный вентиль. 3. Дополнительный диод. 4. Положительный вентиль. 5. Контрольная лампа разрядки аккумуляторной батареи. 6. Комбинация приборов. 7. Вольтметр. 8. Монтажный блок. 9. Дополнительные резисторы по 100 Ом, 2 Вт. 10. Реле зажигания. 11. Выключатель зажигания. 12. Аккумуляторная батарея. 13. Конденсатор. 14. Обмотка ротора. 15. Регулятор напряжения.

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 17.3722:

1. Электродвигатель вентилятора. 2. Датчик включения электродвигателя. 3. Монтажный блок. 4. Выключатель зажигания. К9. Реле включения электродвигателя вентилятора. А. К выводу “30” генератора.

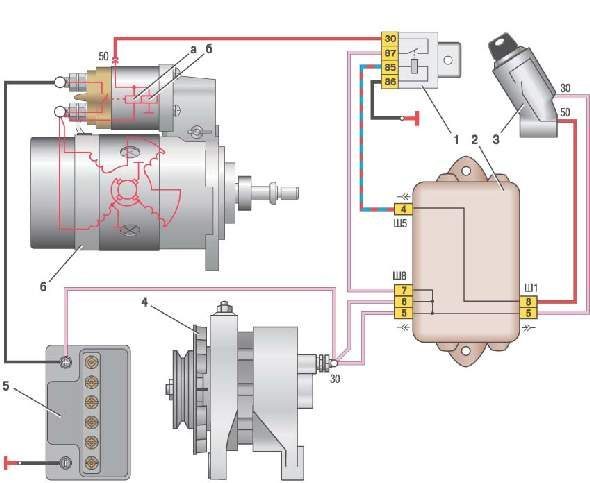

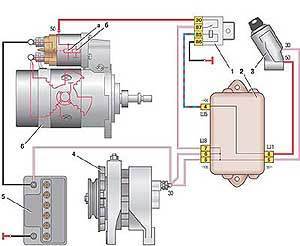

Схема соединений стартера:

1. Реле включения стартера. 2. Монтажный блок. 3. Выключатель зажигания. 4. Генератор. 5. Аккумуляторная батарея. 6. Стартер. а. Втягивающая обмотка. б. Удерживающая обмотка.

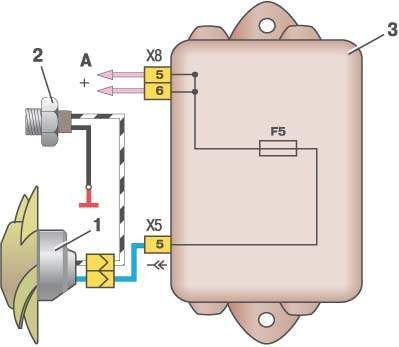

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 2114–3722010–60:

1.Электродвигатель вентилятора. 2.Датчик 66.3710 включения электродвигателя. 3.Монтажный блок. А. К выводу “30” генератора.

Ваз 21099 Основные неисправности электрооборудования

Главная • Ваз • 21099 • Электрика
Чаще всего при повседневной эксплуатации автомобиля Ваз 21099 встречаются неисправности электрооборудования. По объективным причинам ремонт электрооборудования должны проводить квалифицированные специалисты автосервиса.

• Если перегорел предохранитель Ваз 21099 — замените его, повторное перегорание того же предохранителя служит сигналом для немедленного обращения на автосервис.
• Чтобы облегчить поиск неисправностей, приобретите схему электрооборудования Ваз 21099.
• Если неисправность электрооборудования возникнет раньше, чем вы успеете купить электросхему, можно устранить мелкие неисправности самостоятельно, в чем вам поможет данный раздел.

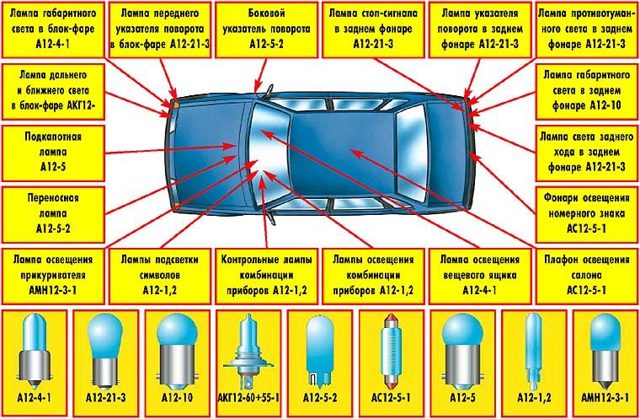

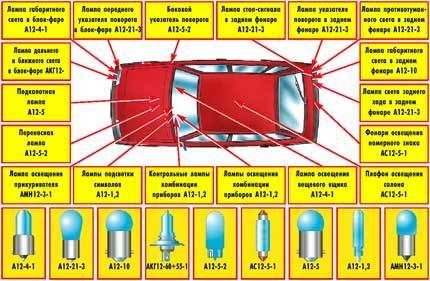

Типы и расположение ламп в Ваз 21099

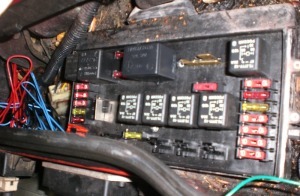

Монтажные блоки Ваз 21099

На автомобилях семейства Ваз 21099 применяются два монтажных блока предохранителей и реле — старый 17.3722 и с 1998 года новый 2114–3722010–60. Основное отличие — применение предохранителей нового типа: ножевых вместо цилиндрических и новых компактных реле.

Ваз 21099 монтажный блок предохранителей и реле типа 17.3722 (старого образца)

Схема монтажного блока Ваз 21099: 1.  Реле включения очистителей фар (К6). 2.  Реле времени омывателя заднего стекла (К1). 3.  Реле-прерыватель указателей поворота и аварийной сигнализации (К2). 4.  Реле очистителя ветрового стекла (К3). 5.  Контактные перемычки на месте реле контроля исправности ламп. 6.  Реле включения обогрева заднего стекла (К10). 7.  Запасный предохранитель. 8.  Реле включения дальнего света фар (К5). 9.  Реле включения ближнего света фар (К11). 10.  Предохранитель. 11.  Реле включения электродвигателя вентилятора системы охлаждения двигателя (К9). 12.  Реле включения звукового сигнала (К8).

Монтажный блок Ваз 21099 реле и предохранителей типа 2114–3722010–60 (нового образца)

Схема монтажного блока Ваз 21099 нового образца: K1.  Реле включения очистителей фар. K2.  Реле-прерыватель указателей поворота и аварийной сигнализации. K3.  Реле очистителя ветрового стекла. K4.  Реле контроля исправности ламп. K5.  Реле включения стеклоподъемников. K6.  Реле включения звуковых сигналов. K7.  Реле включения обогрева заднего стекла. K8.  Реле включения дальнего света фар. K9.  Реле включения ближнего света фар Ваз 21099. F1–F16.  Плавкие предохранители. F17–F20.  Запасные предохранители.

Цепи, защищаемые плавкими предохранителями

№ предохранителя в монтажном блоке Ваз 21099

Защищаемые цепи

17.3722

2114–3722010–60

1 (8 А)

F9 (7,5 А)

Правая противотуманная фара

2 (8 А)

F8 (7,5 А)

Левая противотуманная фара

3 (8 А)

F1 (10 А)

Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар

4 (16 А)

F7 (30 А)

Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика

5 (8 А)

F16 (15 А)

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа падения уровня тормозной жидкости. Контрольная лампа падения давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло “SТОР”. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 А)

F3 (10 А)

Задние фонари (лампы стоп-сигнала). Плафон освещения салона

6 (8 А)

F6 (30 А)

Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников

7 (8 А)

F10 (7,5 А)

Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 А)

F5 (20 А)

Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения

9 (8 А)

F10 (7,5 А)

Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)

10 (8 А)

F11 (7,5 А)

Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)

11 (8 А)

F2 (10 А)

Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

12 (16 А)

F4 (20 А)

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка переносной лампы. Прикуриватель

13 (8 А)

F15 (7,5 А)

Правая фара (дальний свет)

14 (8 А)

F14 (7,5)

Левая фара (дальний свет). Контрольная лампа включения дальнего света фар

15 (8 А)

F13 (7,5 А)

Левая фара (ближний свет)

16 (8 А)

F12 (7,5 А)

Правая фара (ближний свет)

Специализированные реле Ваз 21099

Обозначение

Назначение

Маркировка

Блок 17.3722

Блок 2114–3722010–60

К1

Реле времени омывателя заднего стекла

452.3747

—

К2

Реле указателей поворота и аварийной сигнализации

493.3747

495.3747

К3

Реле очистителя ветрового стекла

522.3747

526.3747

К4

Реле контроля исправности ламп

—

4412.3747

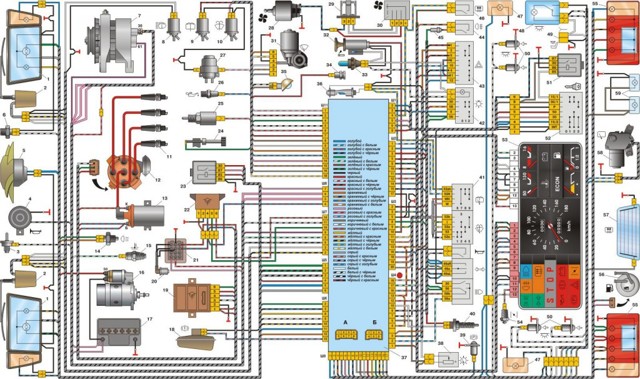

Электросхемы Ваз 21099

Для проведения ремонтных работ по предыдущим разделам можно воспользоваться приведенными ниже поясняющими электросхемами Ваз 21099.

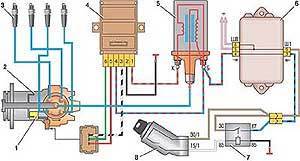

Электро схема бесконтактной системы зажигания Ваз 21099: 1. Бесконтактный датчик. 2. Датчик-распределитель зажигания. 3. Свечи зажигания. 4. Коммутатор. 5. Катушка зажигания. 6. Монтажный блок. 7. Реле зажигания. 8. Выключатель зажигания 21099.

Система управления электромагнитным клапаном карбюратора Ваз 21099: 1. Концевой выключатель карбюратора. 2. Электромагнитный клапан карбюратора. 3. Монтажный блок. 4. Выключатель зажигания. 5. Реле зажигания. 6. Блок управления. 7. Катушка зажигания Ваз 21099. А. К выводу “30” генератора. Б. Нумерация штекеров в блоке управления.

Схема соединений генератора Ваз 21099: 1. Генератор. 2. Отрицательный вентиль. 3. Дополнительный диод. 4. Положительный вентиль. 5. Контрольная лампа разрядки аккумуляторной батареи. 6. Комбинация приборов.
 7. Вольтметр. 8. Монтажный блок. 9. Дополнительные резисторы по 100 Ом, 2 Вт. 10. Реле зажигания. 11. Выключатель зажигания. 12. Аккумуляторная батарея. 13. Конденсатор. 14. Обмотка ротора. 15. Регулятор напряжения Ваз 21099.

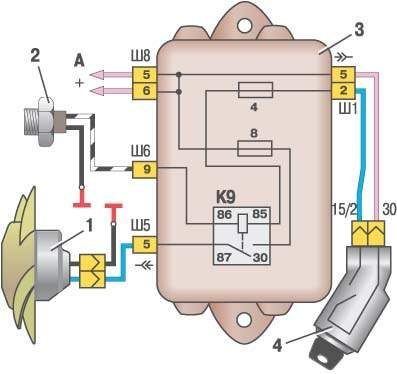

Схема включения электродвигателя вентилятора Ваз 21099 системы охлаждения двигателя на автомобилях с монтажным блоком типа 17.3722: 1. Электродвигатель вентилятора. 2. Датчик включения электродвигателя. 3. Монтажный блок. 4. Выключатель зажигания. К9. Реле включения электродвигателя вентилятора. А. К выводу “30” генератора.

Схема соединений стартера Ваз 21099: 1. Реле включения стартера. 2. Монтажный блок. 3. Выключатель зажигания. 4. Генератор. 5. Аккумуляторная батарея. 6. Стартер. а. Втягивающая обмотка. б. Удерживающая обмотка.

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях Ваз 21099 с монтажным блоком типа 2114–3722010–60: 1.Электродвигатель вентилятора. 2.Датчик 66.3710 включения электродвигателя. 3.Монтажный блок. А. К выводу “30” генератора Ваз 21099.

Инжекторный ВАЗ-21099 – устраняем неполадки своими руками

Обсуждать достоинства и недостатки автомобилей с инжекторами начали еще задолго до появления таких транспортных средств. Кому-то эта затея производителей понравилась, кто-то напрочь отказывался водить такие автомобили.
Как бы там ни было, отечественный автоконцерн решил не отставать от мировых тенденций и выпустил ВАЗ-21099 инжектор.
Что представляет собой этот автомобиль и какие проблемы сопровождают его владельца в процессе эксплуатации будет полезно узнать каждому автолюбителю.

Владельцы, которые используют инжекторные ВАЗ-21099 на протяжении нескольких лет, чаще всего жалуются на отвратительную работу стартера и аккумулятора этой модели. Действительно, качество данных деталей автомобиля оставляет желать лучшего.

Определить, что из строя вышли именно аккумулятор или стартер очень просто: вставьте и поверните ключ. Если стартер не вращается, однако характерное “щелканье” все же издает, значит, аккумулятор вашего автомобиля разрядился.
Причин разрядки этого элемента может быть масса: разболтанный шкив генератора, плохие контакты на клеммах. Обнаружив одну из этих неисправностей, аккумулятор стоит заменить на новый.

Еще одна причина, по которой не заводится ВАЗ-21099 – инжектор или топливный фильтр автомобиля засорены. На работу этих элементов машины влияет качество бензина.
К счастью владельцев 99-ой модели ВАЗ, производитель оснастил данную модель прозрачными фильтрами, что дает водителю возможность “на глаз” определить уровень загрязнения топливной системы. Если вы извлекли фильтр и увидели загрязнения, то стоит немедленно прочистить эту деталь.
Для этого можно использовать жидкость для промывки инжектора автомобиля. Если ситуация сложная и фильтр так и не очистился, значит, его нужно заменить.

Довольно часто ВАЗ-21099 с инжекторным двигателем не заводится из-за поломки термостата. Этот элемент является частью  системы охлаждения машины и выполняет функции переключателя между двумя кругами движения охлаждающей жидкости.

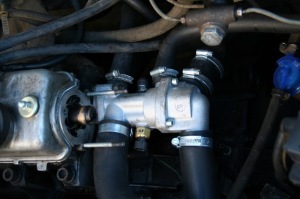

Когда эта деталь неисправна, жидкость не попадает в радиатор автомобиля. Еще один элемент системы охлаждения автомобиля, который часто выходит из строя – это помпа. Конструкцию этой детали нельзя назвать сложной и в ней мало что может сломаться.
Однако внутри помпы находится сальник, из-за поломки которого охлаждающая жидкость начнет вытекать из системы. Кроме того, в помпе находится подшипник, неисправность которого приводит к прекращению работы осевого вала.
Поэтому если в процессе эксплуатации вы услышите скрежет и свист со стороны системы охлаждения автомобиля, подшипник стоит немедленно заменить.

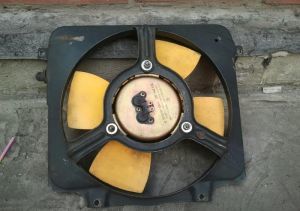

Следующая деталь, которая часто выходит из строя в ВАЗ-21099 – электрический вентилятор системы охлаждения. Результатом этого становится резкое повышение температуры, о чем может оповестить специальный датчик на бортовом компьютере.
Нередко “шалит” и сам датчик. Чтобы “привести его в чувства” достаточно сомкнуть контакты позади него. Как показывает практика, такое действие иногда способно перезапустить вентилятор, после чего последний будет работать более стабильно.

Владельцы инжекторного ВАЗ-21099 зачастую жалуются на проблемы с электроникой и обгорание контактов при эксплуатации автомобиля. Причина этому – банальная экономия производителя на качестве комплектующих.

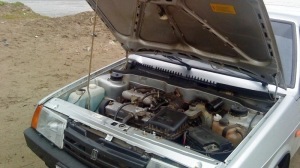

Особенное беспокойство у водителя может вызвать монтажный блок, расположенный под самим капотом автомобиля.
Дренажное отверстие довольно часто забивается сторонними предметами, из-за чего влажный воздух просачивается к блоку и окисляет контакты.
Помочь водителю осознать, что причина неисправности кроется в проводке, поможет сам автомобиль. Для этого необходимо обратить внимание на следующие изменения:

• мотор глохнет сразу же при включении вентилятора;
• двигатель ведет себя аналогично при включении “дальних” фар;
• когда включается стартер, салон машины заполняется стойким запахом горелой пластмассы;
• тот же запах появляется при включении отопительной печки.

• Если вы обнаружили хотя бы один из этих симптомов, немедленно приступайте к ремонту проводки.

•

• Для этого необходимо действовать строго по схеме электропроводки, которая должна быть у каждого владельца инжекторного ВАЗ-21099.

Начинать поиски неисправности лучше всего с монтажного блока. Для этого снимаем клемму с аккумулятора, открываем крышку и внимательно осматриваем каждый контакт. Если причина обгорания контактов кроется не в блоке, то продолжаем поиски.
Еще одним проблемным узлом в схеме электропроводки ВАЗ-21099 с инжекторным двигателем специалисты считают блок предохранителей. Чаще всего эту деталь автомобиля не удается починить, так как вместе с проводкой сгорают и клеммы.
В таких случаях блок подлежит замене.

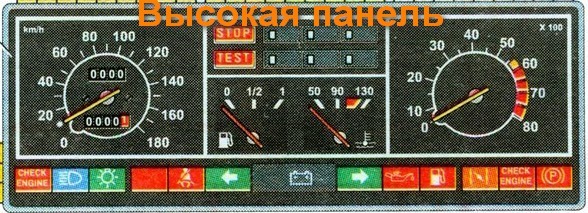

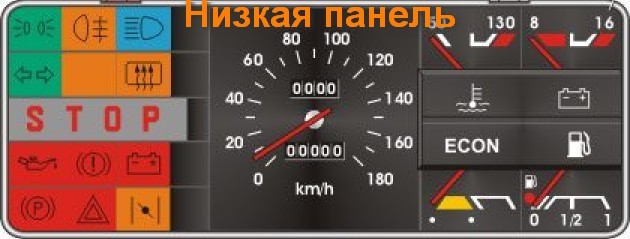

Нередко понять, что проблема кроется в проводке, помогают световые и звуковые приборы машины. Если вы заметили странности в поведении задних стоп-сигналов или магнитолы, то стоит отыскать все ту же схему электропроводки и начать поиски обгоревших проводов.
Отличным сигнализатором о появлении проблемы служит дополнительно установленное световое оборудование. Например, подсветка днища машины при замыкании в проводке вообще перестает функционировать.

Автомобиль ВАЗ-21099 с инжекторным двигателем, как и другие модели отечественного производителя, не отличается разнообразием в электрооборудовании.
Набор источников и потребителей электроэнергии в машине стандартный – ими выступают аккумуляторная батарея и генератор. В роли потребителей – оборудование двигателя, системы освещения и контрольно-измерительные приборы.
Электросхема 99-ой модели выполнена по одноприводному принципу – все минусовые выводы электроприборов присоединены к кузову машины.
Многим владельцам инжекторных ВАЗ-21099 вполне хватает этого стандартного набора. Однако есть и те, кто не желает довольствоваться столь скромным перечнем электрооборудования и дополнительно устанавливает бортовой компьютер.
Почему именно это прибор? Ответ очень прост – компьютер позволяет следить буквально за каждым показателем автомобиля и быстро сообщает о поломке. Однако просто купить и установить бортовой компьютер порой бывает не так уж и просто. Причина этому – разнообразие параметров прибора.
При покупке компьютера стоит обращать внимание на такие факторы:

Рабочее напряжение. Необходимо выбирать такой прибор, который бы работал при напряжении ниже 10 и выше 14 В;

Разрядность процессора – не ниже 32 бит. Более слабый бортовой компьютер порой не способен отследить ситуацию с показателями машины;

Температура, оптимальная для работы прибора, должна находиться в диапазоне от -10˚ до +45˚С.

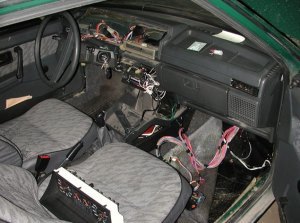

Процесс установки бортового компьютера не отнимет много времени. Сначала отсоединяем минусовую клемму от аккумулятора. После этого снимаем заглушку на передней панели салона автомобиля. Далее ищем диагностическую колодку – она должна располагаться под торпедкой со стороны пассажира.
Затем берем белый провод с маркировкой “М” и вставляем в соответствующий разъем диагностической колодки. Второй конец провода подсоединяем к разъему “2” колодки переходника. Затем синим проводом с маркировкой “6” соединяем лампу подсветки прикуривателя и колодку переходника.
Зеленый провод вставляем в разъем с пометкой “8” колодки переходника. Второй конец провода подключаем к контакту под номером 11 на схеме электроприборов ВАЗ-21099. Затем необходимо соединить 4-клеммную колодку с ответной частью, которая располагается рядом с гнездом аудиосистемы.

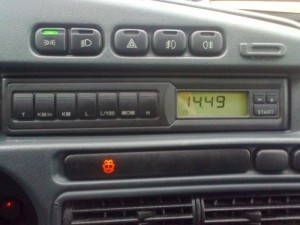

На финишном этапе монтажа бортового компьютера устанавливаем устройство на его место в передней панели салона.

После этого ожидаем включения прибора и его автоматического перехода в режим ожидания.

Ремонт звукового сигнала ВАЗ

Отсутствие звукового сигнала, на автомобиле, это неисправность, которая влияет на безопасность движения. Возможность вовремя предупредить или привлечь внимание пешеходов, а также других участников движения, непосредственно клаксоном, может помочь избежать создания аварийной ситуации или ДТП.

Такую неисправность, как отсутствие звукового сигнала, на автомобилях семейства ВАЗ, довольно легко диагностировать и ремонтировать своими руками. Для этого необходимо изучить схему подключения (она очень простая) и следуя указаниям, произвести необходимые проверки.

Схема звукового сигнала ВАЗ

Хотя схемы подключения немного отличаются, на «классике» и переднеприводных автомобилях ВАЗ, но они очень похожи. Отличие заключается только в маркировке реле и расположении предохранителя, в остальном, полностью идентичные.

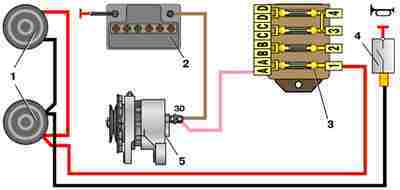

Схема подключения звукового сигнала ВАЗ 2101, 2102, 2103,(2106 после 1993 г), без реле:

Звуковые сигналы С-308 и С-309, (2106 – 20.3721-01);

Аккумулятор;

Блок предохранителей (1 на сигнал);

Выключатель клаксона (кнопка на руле);

Генератор постоянного тока;

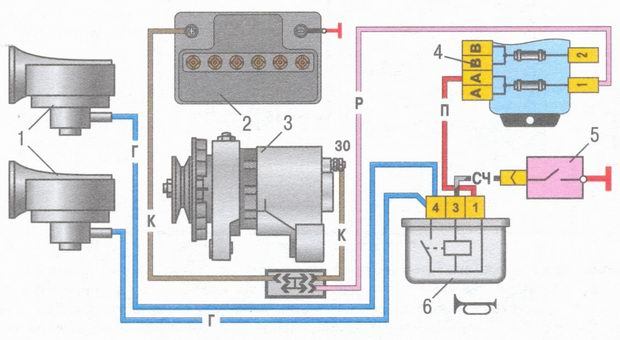

Схема звукового сигнала ВАЗ 2104, 2105, 2106, 2107, 2121, с реле:

Где:

Звуковые сигналы С-309 и С-308,;

Аккумулятор;

Генератор;

Блок предохранителей;

Кнопка включения клаксона на руле;

Реле звукового сигнала РС – 528;

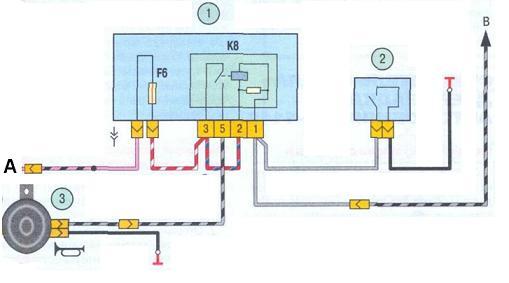

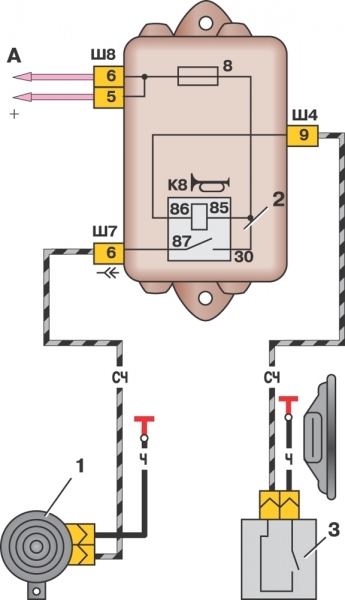

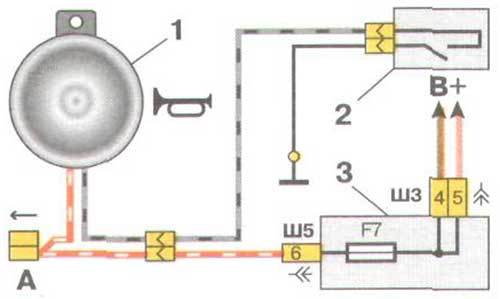

Схема звуковых сигналов ВАЗ 2108, 2109, 21099, 2113, 2114, 2115:

Где:

Сигнал звуковой;

Монтажный блок предохранителей и реле;

Кнопка на руле;

Схема включения звукового сигнала ВАЗ 2110, 2111, 2112 и их модификаций:

Звуковой клаксон;

Клавиша включения на руле;

Монтажный блок с предохранителем (реле отсутствует)

Схема включения звукового сигнала на автомобилях ВАЗ 1117, 1118, 1119, 2192, 2194 (Калина), ВАЗ 2170, 2171, 2172 (Приора):

Монтажный блок предохранителей и реле (блок управления и комфорта);

Клавиша звукового сигнала на руле;

Звуковой сигнал;

Замена и ремонт звукового сигнала ВАЗ

Самая частая причина отсутствия звукового сигнала, кроется в самих сигналах. Причина механическая, влага и окисление приводят к блокировке звуковой мембраны и как следствие отсутствие колебаний и звукового эффекта. Иногда восстановить работоспособность можно, побрызгав в сигнал WD – 40 или аналогичным составом.
Видео:
На автомобилях, там, где установлены два сигнала, как правило, они разной тональности, низкой и высокой. При выходе из строя одного сигнала, второй не сможет в полной мере обеспечить нужную мощность, и поэтому требуется замена.

Как правило, многие сигналы снабжены винтом регулировки тональности, и при наличии хрипов, скрежетов и других нежелательных звуковых эффектов, можно с помощью регулировки добиться подходящего звучания.

Так же, с их помощью можно сдвинуть «закисшую» мембрану, тем самым восстановив работоспособность сигнала.

Неисправности электрической цепи сигнала:

• – отсутствие сигнала:
• 1) проверить наличие приходящей массы или напряжения, на самом сигнале (на старых системах, «плюс» постоянный, а управлялся сигнал по «минусу»). При наличии плюса и появляющегося минуса, при нажатии на «клаксон», заменить сами сигналы (сигналы неразборные, и при выходе из строя подлежат замене);
• 2) Проверить питающее напряжение (предохранитель, реле, монтажный блок);
• 3) Кнопка включения на руле (контакты, регулировку переключателей и трехрычажника), наличие массы на рулевой колонке;
• – сигнал хрипит или пропадает:
• Требуется регулировка;
• – звуковой сигнал появляется самопроизвольно, при поворачивании рулевого колеса:
• 1) Неправильная регулировка подрулевого переключателя (сильно «поджат» к рулевому колесу);
• 2) Замыкание массы на рулевой колонке (провод управления сигналом);

Следует отметить, что на некоторых моделях «КАЛИНЫ» и «ПРИОРЫ» сигналы заведены в противоугонную систему (сигнализирует об открытии или закрытии дверей, исполняет роль охраной системы и сигнализации), и некоторые причины неисправности сигналов, могут быть связаны с ней.

Как самому найти и устранить неисправности проводки на ВАЗ 2109 по электросхеме?

Главная » Электросхемы и ЭБУ » Как самому найти и устранить неисправности проводки на ВАЗ 2109 по электросхеме?
Проблема неработоспособности проводки известная многим нашим соотечественникам, особенно, если речь идет о транспортных средствах российского автопрома.
Более того, неисправности, связанные с электрикой, могут стать причиной невозможности полноценной эксплуатации авто в целом.

Какие элементы включает в себя электросхема ВАЗ 2109 и что нужно знать о ее неисправностях, узнайте из этого материала.

Электрическая схема ВАЗ с высшей или низкой панелью включает в себя разные элементы, обеспечивающие как работу первостепенных, так и дополнительных функций машины.
Если в работе ВАЗ 21099 инжектор или карбюратор возникли неисправности, транспортное средство может вести себя по-разному:

Двигатель автомобиля не запускается, авто не может ехать. Если на ВАЗ 2109 произошла такая проблема, то причин может быть множество, начиная от выхода из строя генератора или АКБ и заканчивая неработоспособностью трамблера.

Машина заводится и едет, но электрооборудование или его часть не работает или работает неправильно. Причин, как и в предыдущем случае может быть множество, начиная от выхода из строя конкретного прибора и заканчивая износом проводки или блока предохранителей.

Полная электросхема «девятки»
В том случае, если не заводится мотор, но горючее при этом подается в сам карбюратор или инжектор, вероятнее всего, неисправности обусловлены именно электрикой:

Для начала нужно проверить, заряжен ли аккумулятор. Если это ВАЗ 2109 карбюратор, то нужно проверить работу свечей зажигания, а также проводов, подключенных к ним. Кроме того, проблема может заключаться и в выходе из строя трамблера. Значительно реже неисправности происходят в работе подкапотной проводки.

В том случае, если у вас ВАЗ 21093 инжектор с низкой либо высокой панелью, то есть вероятность, что причина неисправности заключается в работе ЭСУД. Когда блок управления не может обрабатывать сигналы с контроллеров и передавать соответствующие команды на исполнительные механизмы, причину следует искать в работе системы (автор видео — Саша Радченко).

Карбюраторный двигатель

Схема проводки ВАЗ 2109 может работать по-разному, в зависимости от вида двигателя, в частности, речь идет о запуске силового агрегата:

При включении зажигания через жгут проводов-высоковольтников подается заряд на клеммы аккумулятора. При этом водитель сможет включить музыку, осветительные приборы, а на контрольном щитке появятся индикаторы.

После этого посредством стартерного узла осуществляется вращение коленвала и всей поршневой группы. В результате происходит запуск генератора.

Далее, питание начинает поступать на катушку зажигания, которая, в свою очередь, осуществляет выработку высоковольтного напряжения. Этот заряд передается по проводам на распределительное устройство, приборка при этом продолжает функционировать.

Затем коленвал двигателя начинает вращать привод распределителя. На устройстве происходит замыкание контактов, в результате чего заряд начинает поступать на свечи зажигания. Происходит воспламенение горючей смеси, что приводит к запуску мотора (автор видео — НИКОЛАЙ ГОРОШКО).

Классическое зажигание

Если проводка ВАЗ 21099 в карбюраторном моторе стала барахлить и вы думаете, что именно из-за нее не запускается двигатель, то диагностика цепи производится следующим образом:

Для начала следует проверить цепь на участке от катушки до генераторного узла. Учтите, на всех контактах этого участка не должно быть обрывов или окислений, если же такая проблема есть, то производится замена проводки или очистка контактов.

После этого нужно проверить саму КЗ, сначала диагностируется наличие искры. Чтобы понять, есть искра или нет, нужно вытащить конец высоковольтного кабеля из жгута распределительного устройства, после чего этот наконечник надо поднести к головке блока. При попытке завести мотор между наконечником и ГБЦ может проскочить искра. При ее отсутствии производится ремонт или замена катушки.

Не лишним будет произвести диагностику распределительного устройства и свечей зажигания. В том случае, если высоковольтные кабеля износились либо переломились, скорей всего, их надо будет заменить. Кроме того, нужно произвести проверку внутреннего блока и состояния свечей — при наличии на них нагара двигатель также может не запускаться.

Электронное зажигание

Электросхема ВАЗ 21099 может быть дополнена бесконтактным коммутатором, он устанавливается между катушкой зажигания, а также распределителем.
Использование этого устройства позволяет обеспечить лучшую выработку искры, в частности, если двигатель вынужден работать с обедненной смесью. Если же сигнал очень низкий или его вовсе нет, то скорей всего, коммутатор придется менять.
Может случиться и такая проблема, когда схема электропроводки ВАЗ 2109 работает с очень высоким сопротивлением, что также приведет к образованию слабой искры.

Фотогалерея «Проблемы в работе проводки»

1. Вышедший из строя блок предохранителей

2. Подгоревшие контакты

3. Обрыв проводки

Инжекторный мотор

Что касается инжекторных ДВС с форсунками, то в них неисправности, как показывает практика, обычно связаны с выходом из строя датчиков либо же самой электрики.
Для диагностики причины неисправности нужно сделать следующее:

• в первую очередь необходимо отсоединить провод питания от датчика, на который есть подозрения;
• после этого, с помощью омметра, нужно измерить на контактах сопротивление;
• значение сопротивления необходимо сверить с номинальным показателем, который должен быть указан в сервисной книжке к автомобилю.

Видео «Интерактивная схема проводки»

Из видео ниже вы можете ознакомиться с интерактивной схемой электропроводки в «девятках» (автор — канал stups87).
 Загрузка …У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос Поддержите проект – поделитесь ссылкой, спасибо!Оценить пользу статьи: Загрузка…

Схемы электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099

Ниже представлены схемы электрических соединений стоп-сигналов в задних фонарях и стояночного тормоза (ручника) автомобилей ВАЗ 2108, 2109, 21099 как с низкой так и с высокой панелью приборов.

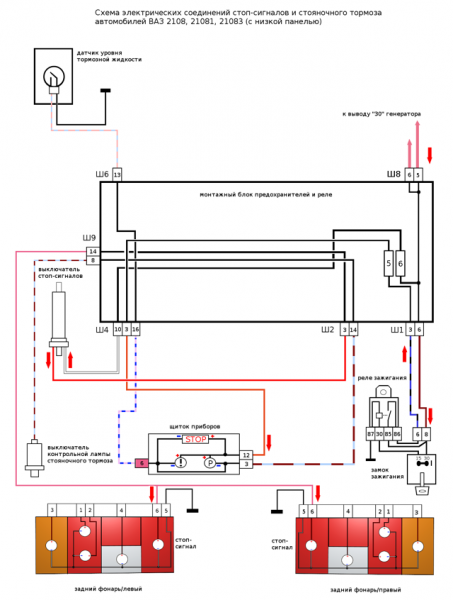

схема электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099 (с низкой панелью)

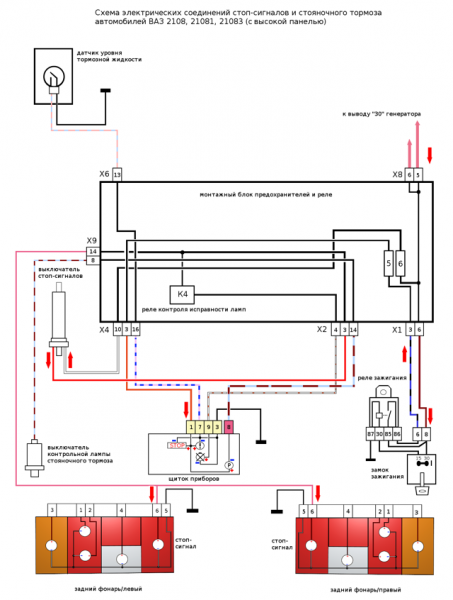

схема электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099 (с высокой панелью)
Включение-выключение стоп-сигналов происходит при помощи выключателя, расположенного под педалью тормоза.
Примечания и дополнения
— На автомобилях ВАЗ 2108, 2109, 21099 до 1995 г. в. в электрическую цепь лампы STOP и лампы уровня тормозной жидкости было встроено реле-прерыватель. При падении уровня тормозной жидкости в бачке лампы прерывисто мигали.

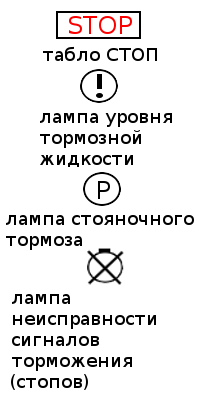

— Сигнальные лампы в щитке и на панели приборов

Табло STOP загорается при включении одного из сигнализаторов неисправностей без устранения которой запрещается дальнейшее движение (например, падение уровня в бачке с тормозной жидкостью).
Лампа — сигнализатор уровня тормозной жидкости. Загорается при падении уровня в бачке с тормозной жидкостью.
Лампа — сигнализатор стояночного тормоза (ручника) . Загорается при поднятии ручника.
Лампа неисправности сигналов торможения («стопов»). Загорается при перегорании лампочек в стоп-сигналах задних фонарей автомобиля или лампочек габаритного света.

• Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099
• — Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099
• — Отказал регулятор напряжения генератора
• — Контакты подрулевых переключателей автомобилей ВАЗ 2108, 2109, 21099
• — Проверка замка зажигания на автомобилях ВАЗ 2108, 2109, 21099
• — Схема соединений указателей поворота автомобилей ВАЗ 2108, 2109, 21099

Ремонт и эксплуатация автомобиля Ваз 2108 2109 21099

В интернете существует большая путаница с электросхемами Ваз 2109.
Причиной путаницы являются следующие факторы: 1) Модели Ваз 2109 с карбюраторной системой питания выпускались с низкой панелью(до 1998 года) и с высокой панелью (1998-2013 года).
2) Модели с высокой панелью могут быть как с карбюраторной, так и с инжекторной системой питания. 3) Выпускались экспортные варианты Ваз 2109 с дополнительными опциями, например стеклоподъемниками, которых в базовой комплектации нет

4) ЭСУД(электронная система управления двигателем) или ,как еще называют, ЭБУ различных модификаций.

Итак, чтобы понять какая электросхема Ваз 2109 Вам нужна, давайте пройдемся по каждому из перечисленных выше факторов подробно: 1) Вы знаете с высокой или низкой панелью Ваш Ваз 2109?Если не знаете, смотрим на картинки:

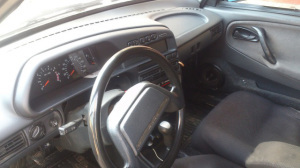

Ваз 2109 высокая панель

Ваз 2109 низкая панель
Понять высокая или низкая панель можно по комбинации приборов на контрольной панели, а также по внешнему виду самой панели автомобиля. 2) Если Ваз 2109 инжекторный, то в 99 % случаев на нем устанавливается высокая панель и Вам необходима электросхема для высокой панели.
3) Если Ваш Ваз 2109 — экспортный вариант, то схема проводки будет точно такая же как у базового варианта, за исключением опций. Опции могут быть разные и как правило найти схему именно под Ваш вариант будет проблематично. То есть основная схема: панель приборов, зажигание, подзарядка и т.д — одинаковые, не будет указано только дополнительных опций.
4)Запомните, схема проводки ЭСУД полностью отделена от общей электросхемы. То есть, если Вы качаете в интернете электросхему Ваз 2109, то в ней не будет ни контроллера, ни датчиков. Схема проводки ЭСУД — отдельный технический документ; искать и скачивать его также нужно отдельно.

• Ниже приведены ссылки для скачки электросхем для низкой и высокой панелей Ваз 2109:
• Проводка Ваз 2109 высокая панель
• Проводка Ваз 2109 низкая панель

В каждом архиве по две электросхемы, их отличия в том, что на одной монтажный блок Ваз 2109 нарисован одним цельным блоком, в  другой нарисована разводка внутри монтажного блока. Естественно вариант схемы с разводкой монтажного блока является более полным и удобным для работы с проводкой автомобиля Ваз 2109.
Также нашел неплохую программку для владельцев старых Ваз 2108, Ваз 2109. Программка эта делает электросхему Ваз 2108, Ваз 2109 интерактивной. То есть пользователь имеет возможность выбрать интересующий его элемент схемы справа в окне и часть проводки для работы с этим узлом будет подмаргивать:

interaktivnaya-shema-provodki-vaz-2109
Интерактивная схема проводки Ваз 2108, Ваз 2109 низкая панель
 При работе с проводкой Ваз 2109 всегда помните, что цветовая маркировка проводов — Ваш главный помощник. Цветовая маркировка проводов Ваз 2108, Ваз 2109 на схеме и на самом автомобиле должна совпадать.  Достали шлейф проводов и сразу же можете сориентироваться — желтый — габариты, красный — стоп -сигнал, голубой — задний ход, оранжево-черный — противотуманные фонари.
На Главную

Электросхемы ВАЗ 2108 2109 21099

Схема электрооборудования автомобилей BA3-21083, -21093 и -21099 с 1998 гг. выпуска (с карбюратором, «высокой» панелью приборов типа 21083, с монтажным блоком 2114-3722010-60)
1 – блок-фары; 2 – моторедукторы очистителей фар; 3 – противотуманные фары; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – выключатель подкапотной лампы; 7 – датчик включения электродвигателя вентилятора; 8 – наконечники проводов, подключаемые к датчику 7 в случае установки монтажного блока типа 17.
3722; 9 – разъемы для подключения к датчикам износа колодок передних тормозов; 10 – датчик уровня омывающей жидкости; 11 – электромагнитный клапан включения омыватель фар; 12 – электормагнитный клапан включения омывателя заднего стекла (на ВАЗ-21099 не устанавливался); 13 – электромагнитный клапан включения омывателя ветрового стекла; 14 – электродвигатель омывателя стекол; 15 – датчик уровня масла; 16 – генератор; 17 – датчик контрольной лампы давления масла; 18 – концевой выключатель карбюратора; 19 – свечи зажигания; 20 – электромагнитный кла¬пан карбюратора; 21 – подкапотная лампа; 22 – датчик-распределитель зажигания; 23 – блок управления электромагнитным клапаном; 24- моторедуктор очистителя ветрового стекла; 25 – катушка зажигания; 26 – стартер; 27 – коммутатор; 28 – реле включения стартера; 29 – датчик указания температуры охлаждающей жидкости; 30 – датчик уровня тормозной жидкости; 31 – выключатель света заднего хода; 32 – аккумуляторная батарея; 33 – реле включения противотуманных фар; 34 – датчик уровня охлаждающей жидкости; 35 – монтажный блок; 36 – выключатель контрольной лампы стояночного тормоза; 37 – выключатель стоп-сигнала; 38 – блок управления блокировкой замков дверей; 39 – прикуриватель; 40 – лампа освещения вещевого ящика; 41 – электродвигатель вентилятора отопителя; 42 – дополнительный резистор электродвигателя отопителя; 43- переключатель вентилятора отопителя ; 44 – лампа подсветки рычагов отопителя; 45 – моторедукторы электростеклоподъемников передних дверей; 46- моторедукторы блокировки замков передних дверей; 47 – моторедукторы блокировки замков задних дверей; 48 – выключатель очистителей фар; 49 – выключатель электростеклоподъемника правой передней двери; 50 – выключатель зажигания; 51 -выключатель электростеклоподъемника левой передней двери; 52 – реле зажигания; 53 – колодки для подключения к элементам обогрева передних сидений; 54 – выключатель обогрева правого переднего сидения; 55 – выключатель обогрева левого переднего сидения; 56 – реле включения обогрева передних сидений; 57 – предохранитель цепи обогрева передних сидений; 58- выключатель освещения приборов; 59 -подрулевой переключатель; 60 – контрольная лампа включения обогрева заднего стекла; 61 – выключатель обогрева заднего стекла; 62 – контрольная лампа включения противотуманных фар; 63 – выключатель противотуманных фар; 64 – контрольная лампа включения заднего противотуманного света; 65 – выключатель заднего противотуманного света; 66 – боковые указатели поворота; 67 – выключатель плафона на стойках задних дверей (на ВАЗ-21083 – не устанавливают) 68 – выключатель плафона на стойках передних дверей; 69 – плафон индивидуального освещения салона; 70 – плафон; 71 – выключатель наружного освещения; 72 – комби¬нация приборов; 73 – выключатель контрольной лампы воздушной заслонки карбюратора ; 74 – выключатель аварийной сигнализации; 75 – контрольная лампа включения аварийной сигнализации; 76 – колодка для подключения к маршрутному компьютеру; 77 – задние фонари; 78 – элемент обогрева заднего стекла; 79 – моторедуктор очистителя заднего стекла (на ВАЗ-21099 не устанавливают); 80 – колодки для подключения к дополнительному стоп-сигналу; 81 – фонари освещения номерного знака; 82 – датчик указателя уровня и резерва топлива
Порядок условной нумерации штекеров в колодках: А — задних фонарей (нумерация выводов по порядку сверху вниз); Б — блок-фара, очистителей фар и заднего стекла; В — моторедукторов электростеклопоъем ников и моторедукторов блокировки замков дверей; Г — плафона освещения салона; Д — монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла, и блока управления блокировки замков дверей (у колодок с другим числом штекеров — порядок нумерации аналогичный) ; Е — датчика-распределителя зажигания; Ж — датчика уровня топлива; 3 — коммутатора и блока управления электромагнитным клапаном карбюратора.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы тонких черных проводов также сведены в точки, соединенные с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную со штекером «4» колодки «Ш1» монтажного блока.

И вторые концы оранжевых проводов тоже сведены в точку, соединенную с оранжевым проводом с голубой полосой, идущей к штекеру «3» колодки «LU4» монтажного блока. На схеме показано подключение всего дополнительного электрооборудования, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел или система.
