Как пользоваться автомобильным сканером elm 327? 3 способа подключения прибора

Автосканер elm327 – специальное устройство, с помощью которого можно продиагностировать электронные системы в автомобиле. Этот автосканер является очень компактным и удобен в использовании, с его помощью возможно выявить и устранить неполадку на ранней стадии.
Bluetooth адаптер elm327 сэкономит ваше время, прост в использовании, дает возможность сканировать автомобиль через мобильное устройство или компьютер. Устройство поддерживается большей частью американских и европейских производителей, но есть и исключения, о них мы поговорим ниже.
Купить этот аппарат стоит для того, чтобы предотвратить необратимые последствия во всем электрическом оснащении автомобиля и избежать лишних трат на восстановления обеспечения.

Автосканер elm327 – специальное устройство, с помощью которого можно продиагностировать электронные системы в автомобиле

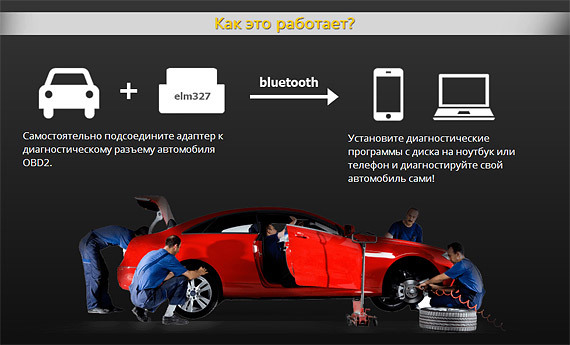

Как работает диагностический сканер ELM327

Диагностический адаптер elm327 очень прост в использовании, единственной проблемой является несовместимость с некоторыми моделями автомобилей, а также использование подделки микроконтроллера на оригинал, что приводит к сбоям в работе сканера.
Устройство совместимо с современными гаджетами: смартфонами, ноутбуками и планшетами. Подключение происходит посредством использования Bluetooth. К самым удобным гаджетам относят смартфон и планшет. В случае, если не удается подключиться, то следует использовать USB или Wi-Fi.

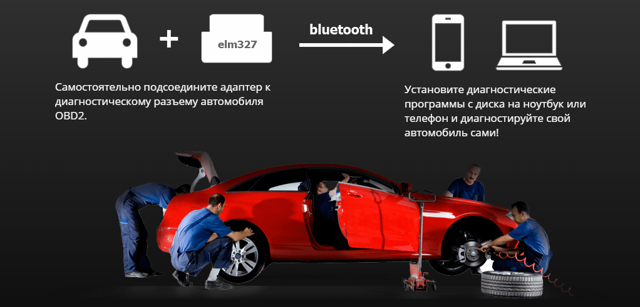

Obd2 bluetooth адаптер elm327 инструкция:

• следует подключить устройство elm327 к специальному разъему в автомобиле obd2;

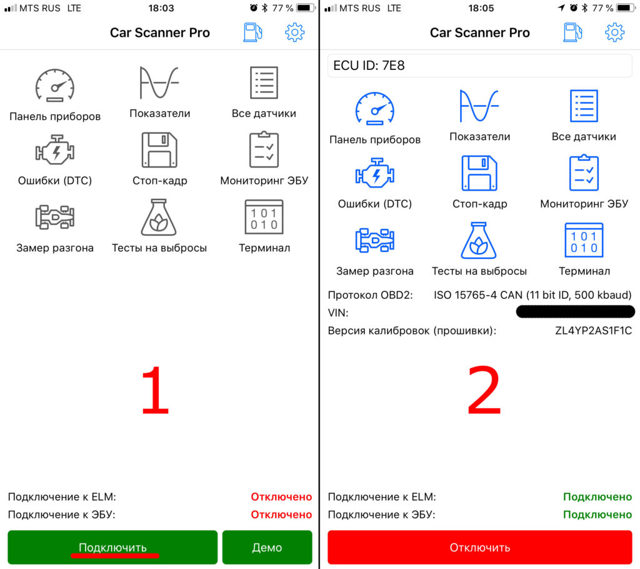

• устанавливаем программное обеспечение на используемый гаджет, для этого следует воспользоваться установочным диском или закачать программное обеспечение с интернет-ресурсов;
• включаем блютуз после того, как активируете программу, гаджет осуществляет поиск и подключение елм327. В большинстве случаев установка связи не требует специальных паролей, если же потребуется пароль, то используют стандартные: «0000», «1234», «9999»;
• запускаем автосканер и осуществляем диагностику;
• следующие шаги будут зависеть от версии программного обеспечения.

Если обнаруживается ошибка, то на бортовом компьютере автомобиля высветится надпись Check, что свидетельствует о проблемах в электронике автомобиля. Для их выявления пользователь заходит на гаджете в раздел «Считывания ошибок» и запустить процесс обнаружения неполадок.

Диагностический адаптер elm327 очень прост в использовании

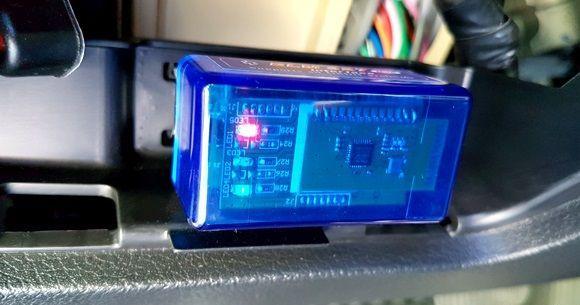

Автосканер elm327 bluetooth вставляется в специальный разъем, который чаще всего находится под крышкой блока предохранителей, в бардачке либо под панелью приборов водителя.
Диагностический адаптер связывается с компьютером автомобиля по протоколу OBD-II, считывание диагностики происходит с помощью гаджета, который визуализирует этот процесс. Программа позволяет найти ошибки, просмотреть показания датчиков, а также исправить возникшую ошибку.
Все нарушения в работе компьютера машины имеют свои шифры, после выявления неполадки, устройство выводит ее на экран. В сети интернет можно, используя шифр, выяснить суть ошибки и с чем она была связана.
Это важно, если ошибка может оказать влияние на работу двигателя или связана с поломкой датчика, то целесообразнее будет обратиться в СТО, где специалисты проведут более детальную диагностику и заменят датчик.

Характеристики и возможности автосканера ELM327

Автосканер представляет собой диагностический адаптер, он предназначен для считыванияинформации из электронного блока управлением автомобиля, с его помощью осуществляются следующие действия:

• анализ работы датчиков и других электронных систем;
• определение нарушения в работе датчиков или приборов, проверка корректности их работы;
• считывание кодов неисправности и просмотр ошибок с помощью гаджета;

Автосканер определяет нарушения в работе датчиков или приборов

• очистку и коррекцию ошибок или неисправностей;
• проверить объем потребляемого топлива;
• определить балансировку топлива;
• установить время работы после запуска двигателя;
• оказать давление топлива;
• выявить нагрузку и количество оборотов двигателя;
• определить давление и работу двигателя.

Дополнительные функции будут зависеть от использованной программы и версии прошивки.
Стоит приобрести адаптер 327, чтобы предотвратить серьезные проблемы в электронном оснащении машины.
Устройством для считывания данных служит планшет или смартфон на операционной системе Android либо ноутбук, реже стационарный компьютер. Адаптер бывает стандартного размера 5х3 сантиметра или mini, что практически в два раза меньше стандартного.

Самым распространенным является адаптер обд 2 блютуз ELM327 версии 1.5, он отличается простотой в использовании, надежностью и не сильно высокой стоимостью в отличие от версии 1.6 или 2.1.

Прежде чем приобрести устройство стоит проконсультироваться с продавцом и узнать о совместимости его с вашей маркой и моделью автомобиля.

Самым распространенным является адаптер обд 2 блютуз ELM327 версии 1.5

Достоинства и недостатки

ELM327 позволит значительно сэкономить на диагностике автомобиля, окупит себя в первый месяц использования.
Основными достоинствами адаптера являются:

• низкая цена;
• компактность;
• доступность;
• удобность в использовании;
• быстрое считывание проблемы;
• устранение неполадки.

Возможность проверить состояние автомобиля с помощью блютуза весьма удобно, что позволит осуществить диагностику на значительном расстоянии. Установка и подключение устройства не составит никакого труда.
К минусам автосканера можно отнести:

• не все автомобили поддерживают это устройство;
• не все гаджеты воспринимают адаптер, все зависит от программного обеспечения, проблем не возникает на базе Android;

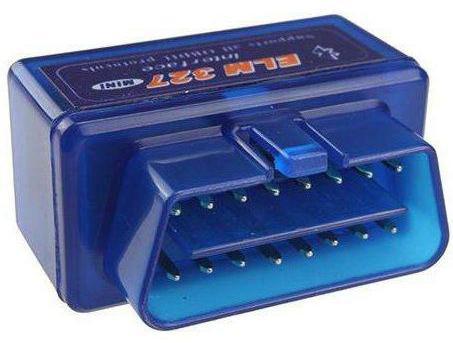

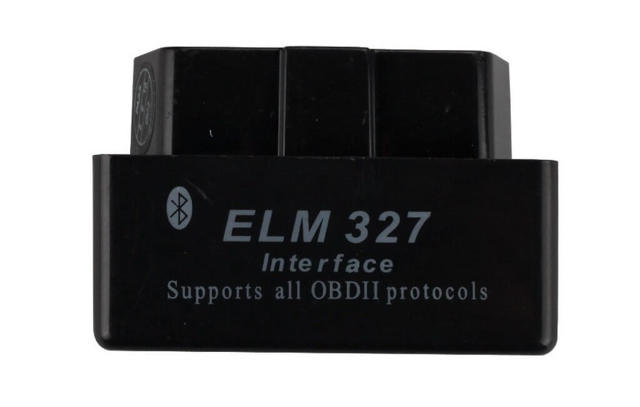

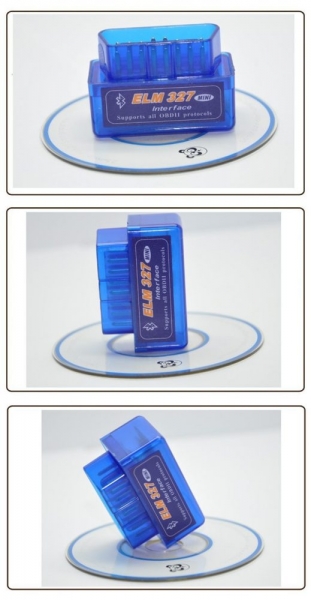

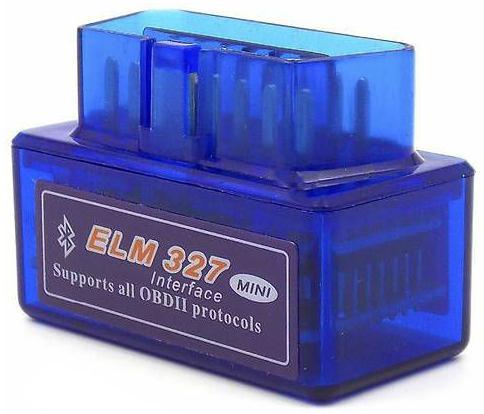

Super Mini ELM327 Bluetooth V2.1

• не дает возможность вносить изменения в систему компьютерного обеспечения автомобиля;
• отсутствует инструкция для использования, тяжело будет разобраться человеку, который не пользуется современными гаджетами.

Прежде чем приобретать этот девайс следует проконсультироваться со специалистами, почитать отзывы о товаре, просмотреть ролики и убедится, что ваш автомобиль и смартфон поддерживают этот сканер.

Совместимость и принцип работы автосканера ELM327 Bluetooth

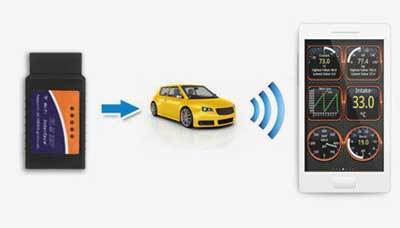

Работа сканера elm327осуществляется через bluetooth и при помощи адаптера ЭБУс использованием протокола obd2, который выступает необходимым звеном между блоком управления двигателем и портативным устройством.
Прежде чем покупать устройство следует уточнить совместимость с вашим автомобилем. Этот тип автосканера поддерживается американскими автомобилями с 1996 года выпуска, европейскими с 2001 года с бензиновыми двигателями, машины с дизельными двигателями только после 2004 года выпуска.

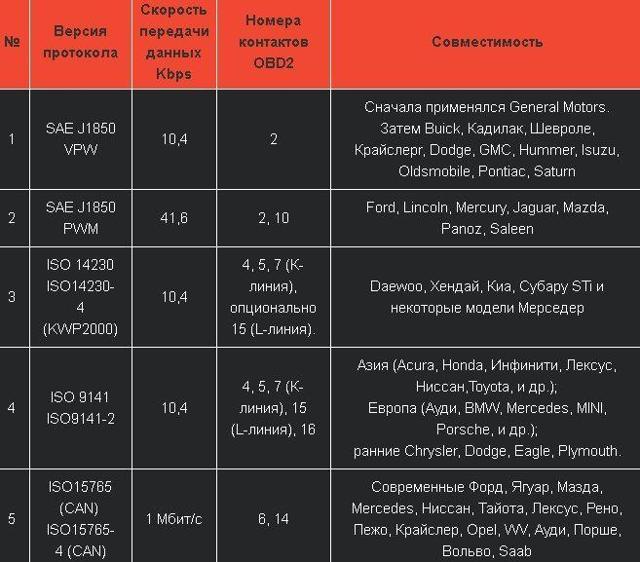

Список совместимых с протоколов OBD2 автомобилей

Существует список автомобилей, которые в зависимости от протокола и марки могут поддерживать автосканер ELM327. Перечислим их.
Протокол ISO 15765-4, включает в себя следующие марки автомобилей:

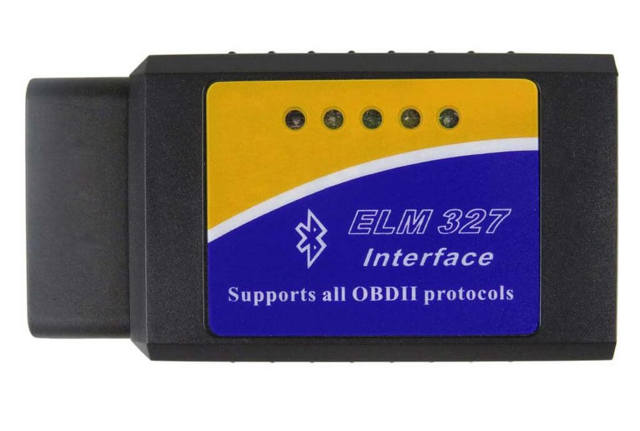

АДАПТЕР ELM-327 bluetooth

• Jaguar;
• Renault;
• Porsche;
• Volvo;
• Mazda;
• Mitsubishi.

Протокол ISO 14230-4, в эту категорию попадают:
Протокол ISO 9141-2 включает:

• Honda;
• Infinity;
• Lexus;
• Toyota;
• Nissan;
• Audi;
• Mercedes;
• Porshe.

Протокол ISO 9141-2
Протокол J1850 VPW:

• Cadillac;
• Buick;
• Chevrolet;
• Isuzu;
• Dodge.

Протокол J1850 PWM:
Правильную работу сканера поможет обеспечить устройство с предварительно установленным программным обеспечением, это может быть и смартфон, и стационарный компьютер либо ноутбук.
В случае, если модель машины входит в список, но устройство отказывается работать, то следует уточнить совместимость с программным обеспечением гаджета, а также проверить оригинальный или нет купленный автосканер. Подключать следует осторожно, на телефоне или компьютере должен быть настроен блютуз.

Программы для работы с автосканером ELM327

Самым популярным является сканер серии 1.5, он очень прост в использовании и подходит для большинства моделей автомобилей. Программу можно использовать на установочном диске, который идет в комплекте с автосканером, а можно скачать с интернет-ресурсов.

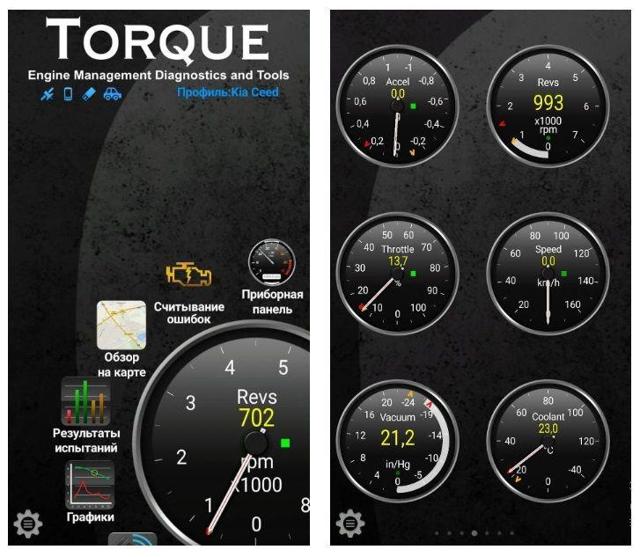

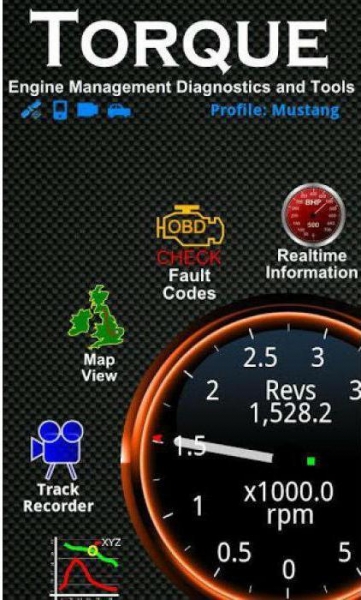

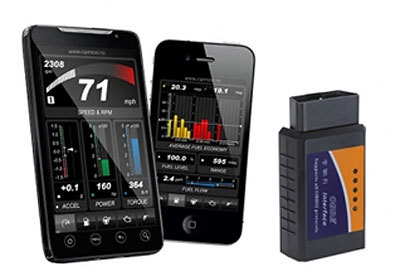

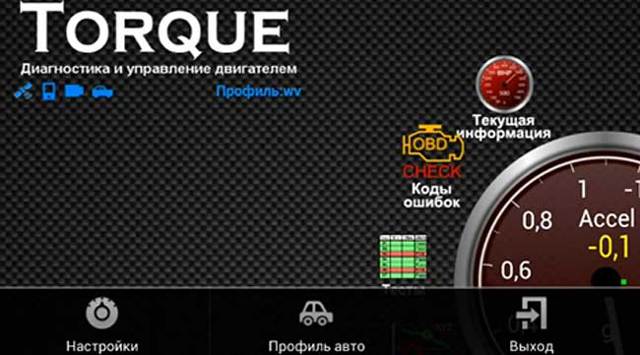

Программа для Android Torque

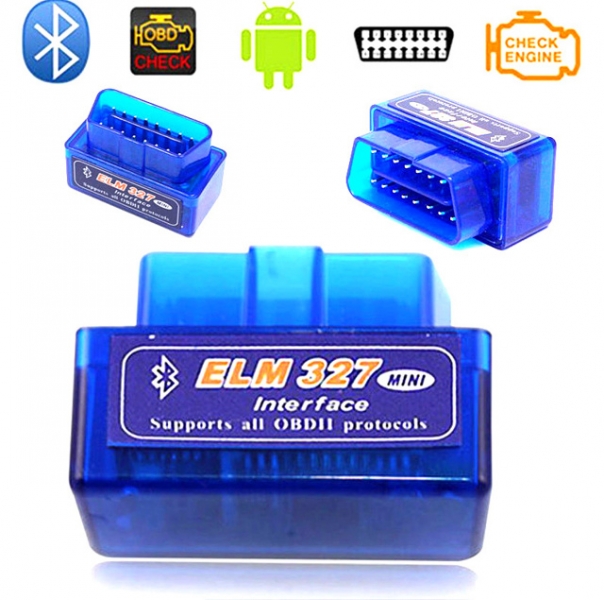

ELM327 — Автосканер с BLUETOOTH

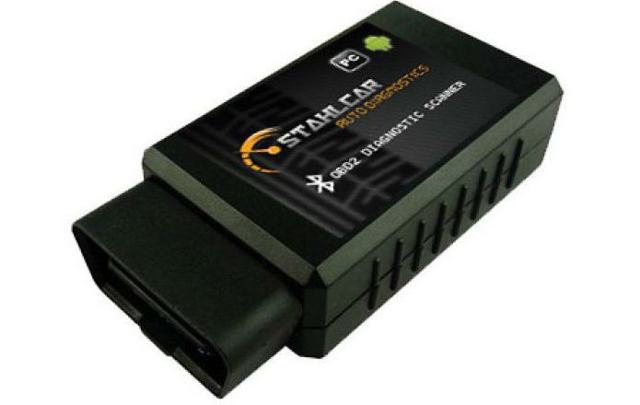

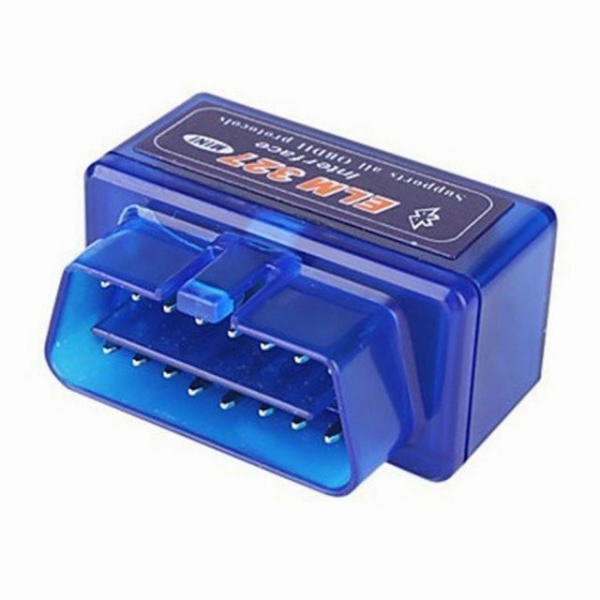

Диагностический адаптер ELM327 mini BLUETOOTH — это специальное блютуз-устройство, которое позволяет оперативно произвести диагностику автомобиля, выявить ошибки в ЭБУ(электронный блок управления двигателем), понять их причину и устранить, не прибегая при этом к помощи квалифицированных специалистов(услуги которых весьма сильно бьют по карману).

Автосканер для диагностики марки elm327 mini появился на Российском рынке относительно недавно, но уже сегодня его использует большое количество автолюбителей, этот факт напрямую связан с тем, что такие устройства, как например, рассматриваемый нами адаптер ELM327 BLUETOOTH обладает рядом неоспоримых преимуществ относительно обычного посещения специалиста по диагностике автомобиля:

• Компактность — устройство ELM327 RUS, довольно миниатюрно, легко прячется в бардачке автомобиля, и при необходимости достается от туда и подключается непосредственно к ЭБУ автомобиля;

•

  Простота и удобство в использовании — сегодня, в сети можно найти очень много софта, способного правильно взаимодействовать с автосканером и отображать всю информацию по состоянию Вашего автомобиля даже на дисплее смартфона(программы есть для всех типов ПО);

• Точность считываемых результатов — при правильном использовании автомобильного сканера все данные получаемые Вами обладают 100% точностью, что позволяет легко понять текущее состояние автомобиля, и при необходимости сбросить текущие ошибки самостоятельно;
• Экономия средств на диагностику и ремонт — наличие такого гаджета не только дает возможность экономить на посещении автосервиса для платной диагностики автомобиля, но и позволяет Вам оперативно реагировать на неполадки, и как следствие избежать дорогостоящего ремонта.

Как Вы уже поняли иметь в своем распоряжении автосканер — это не пустая трата денег, а выгодное вложение, которое в будущем позволит сэкономить кучу денег.

Характеристики и возможности автосканера ELM327

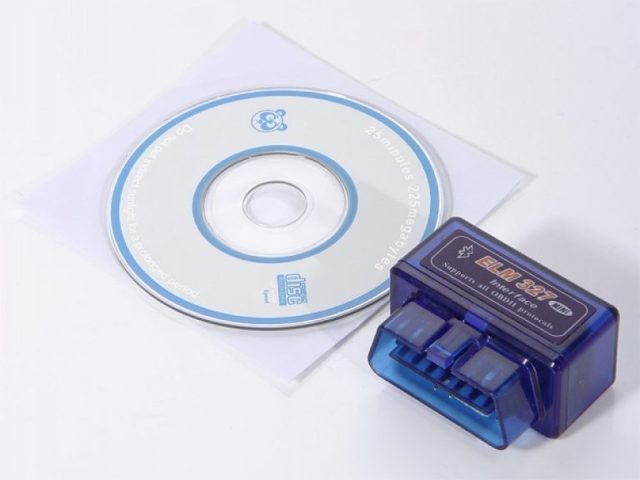

В комплекте поставки Вы найдете сам автосканер elm327 bluetooth, для диагностики автомобиля, а также специальный диск с базовым программным обеспечением а также elm327 инструкция. Как правило диском никто не пользуется(так как он на английском языке). Все сразу идут в интернет, и скачивают наиболее подходящую программу, о них мы поговорим ниже. Принцип работы сканера предельно прост — Вы подключаете адаптер к блоку управления двигателем, затем находите его по bluetooth при помощи любого поддерживаемого устройства(смартфон, планшет, ноутбук), открываете заранее установленную программу и все данные уже у Вас перед глазами.

Теперь более подробно о задачах, которые данное устройство сможет помочь Вам выполнить:

• Мониторинг показателей датчиков установленных на Вашем автомобиле;
• Выявление вышедших из строя датчиков и проверка правильности показателей датчиков;
• Мониторинг и считывание показателей кодов ошибок(разъяснение значения каждого кода);
• Возможность самостоятельного сброса ошибок в режиме реального времени;

Вообще, возможности автосканера EML327 Bluetooth, напрямую зависят от программного обеспечения которое у Вас установлено.

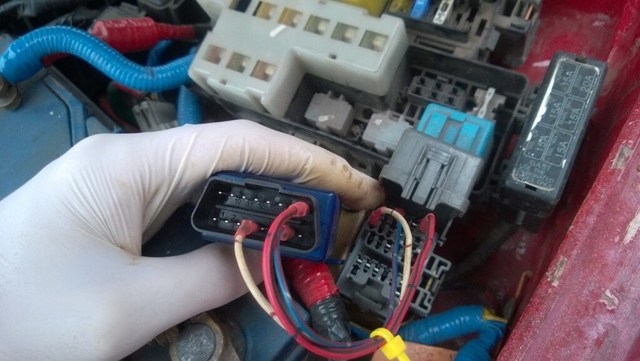

Если Вы не знаете где находится диагностический разъем блока управления двигателем, попробуйте посмотреть в следующих местах:

• Под крышкой блока предохранителей;
• В бардачке(Например это машина марки Renault);
• Под панелью приборов.

Совместимость и принцип работы автосканера ELM327 Bluetooth

Работа автосканера ELM327 заключается в связи адаптера с ЭБУ посредством специального протокола OBD-II(On Board Diagnostic). Он необходим чтобы правильно подключиться к блоку управления двигателем.
Обязательно уточните совместимость ЭБУ Вашего автомобиля с данным протоколом. Этот стандарт поддерживается всеми американскими автомобилями, начиная с 1996 года, а европейскими, начиная с 2001 года для бензиновых моторов, и с 2004 для дизельных двигателей. Для использования автосканера на отечественном автомобиле — уточние модель установленного ЭБУ(об этом читайте ниже).

Список совместимых с протоколов OBD2 автомобилей

Для большего удобства, мы подготовили список поддерживаемых автомобилей, и протоколов и марок автомобилей, которые абсолютно совместимы со стандартом OBD2.

Протокол ISO 15765-4

• Audi
• Saab
• Opel;
• VW;
• Ford;
• Jaguar;
• Renault;
• Peugeot;
• Chrysler;
• Porsche;
• Volvo;
• Mazda;
• Mitsubishi.

Протокол ISO 14230-4

Протокол ISO 9141-2

• Honda;
• Infinity;
• Lexus;
• Nissan;
• Toyota;
• Audi;
• BMW;
• Mersedes;
• Porsche.

Протокол J1850 VPW

• Buick;
• Cadillac;
• Chevrolet;
• Chrysler;
• Dodge;
• GM;
• Isuzu.

Протокол J1850 PWM

Чтобы обеспечить правильную работу автосканера для диагностики, Вам нужно иметь при себе устройство с установленным и настроенным ПО(смартфон, планшет, ноутбук или даже настольный компьютер).
Вы можете пользоваться как ПО, идущим в комплекте, либо найти подходящую программу в интернете(если Вас по какой-то причине не устроит ПО идущее в комплекте).
Если elm327 не подключается с ЭБУ, необходимо уточнить в чем причина — брак автосканера, или простая несовместимость.

Автосканер ELM327 может работать не только посредством bluetooth, но также и через wi-fi сети или же при помощи USB-кабеля. Стандартный размер автосканера примерно 5х3 сантиметра, но бывают и более уменьшенные версии.

Автосканеры, работающие посредством bluetooth обладают наибольшей популярностью, так как по своему устройству они значительно надежнее, а работа с ними наиболее проста, удобна и интуитивно. Помимо всего прочего, автосканеры ELM327 серии 1,5 подходят для большей части автомобилей. Перейдя по ссылке, Вы можете купить автосканер ELM327 у проверенного поставщика.

Сейчас на рынке автосканеров можно встретить модели серии 1,6 и 2,1 но покупать их не стоит, так как данные устройства имеют ряд ограничений, в частности они касаются совместимости с ЭБУ многих марок автомобилей. Так что обязательно при покупке уточняйте какой серии адаптер. Если автосканер не подключается к ЭБУ — обязательно свяжитесь с технической поддержкой и уточните причину.
<

Программы для работы с автосканером ELM327

В интернете Вы можете найти массу программного обеспечения — это программы для диагностики, которые будут совместимы с автосканером ELM 327 BLURTOOTH серии 1,5. Есть как бесплатные программы, так и платные программы для диагностики.
Наиболее популярными на данный момент являются программы, разработанные под ОС Android, так как ими можно пользоваться посредством планшета или смартфона.
Такие программы для elm327 поддерживают возможность передачи данных посредством канала Bluetooth.

ELM327 – что это такое и как им пользоваться?

ELM327 – это сканер для диагностики автомобиля, который подключается по протоколу OBD2 через специальный разъем к ЭБУ автомобиля. Этот разъем на всех современных автомобилях одинаковый. Цена этого сканера достаточно высокая: от 4500 до 15000 рублей. Самые дорогие модели оснащены дисплеем.

Но есть в продаже и китайские аналоги, которые особо ничем не отличаются от оригинала, но стоят значительно дешевле. Про них мы сейчас и поговорим.
Бывают подключения через:

• COM или USB порт;
• Bluetooth или WI-FI.

Суть работы от подключения не меняется, чтобы считывать информацию с автомобиля нужно установить специальную программу на компьютер, смартфон или планшет.

Для чего нужен сканер ELM-327 и что он дает?

Каждый прибор для диагностики необходим для того чтобы считывать ошибки с вашего автомобиля. К примеру, на панели приборов загорелась одна из лампочек, то можно подключить сканер ELM-327 в разъем к авто (OBD2), а к сканеру подключить ноутбук, планшет или смартфон. После чего можно считать ошибку в виде кода. Затем этот код находим в интернете и узнаем, какой именно узел вышел из строя.

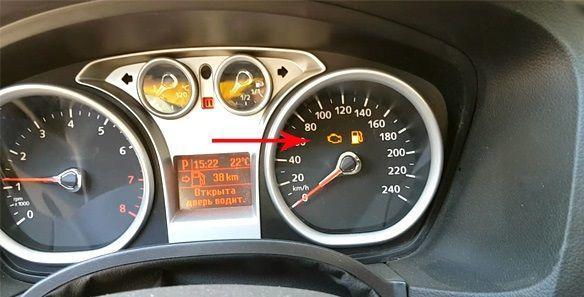

Также можно сбросить CHECK, чтобы он не светился и не раздражал на панели приборов. Но если не устранить неполадку в автомобиле, через некоторое время CHECK снова загорится.
Кроме того, этот китайский прибор может считывать скорость, динамику разгона, температуру, расход топлива и другие необходимые данные.

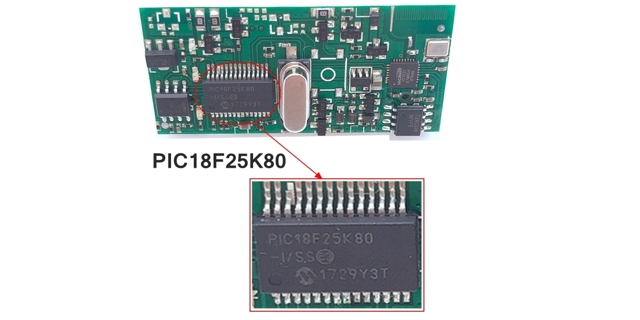

Чем отличаются версии 1.5 и 2.1?

На АлиЭкспрессе можно купить китайские версии сканера ELM327 с разной прошивкой: версия 1,5 и 2,1. Самые главные отличия вот в чем:
Версия 1.5 — это точная копия оригинала, китайцы своего ничего не добавляли, а просто все детали сканера скопировали и собрали.

Покупать такой прибор лучше покупать у проверенных продавцов, чтобы не купить сканер совсем низкого качества, подвальной сборки. Версия 1,5 подходит для большинства современных и более старых автомобилей. В целом, устройство надежное и работает стабильно.
Версия 2.1 — это более новая прошивка, которая установлена в то же самое устройство. Правда над софтом поработали китайские разработчики и убрали некоторые функции, так как считали, что они не нужны.
Поэтому более старые автомобили, которым более 10 лет, не всегда обнаруживают это устройство. Так что, купив ELM327 в версии 2.1 не получится подключиться к ЭБУ более старого автомобиля. Кроме того, версия 2.1 не такая стабильная, как 1.5.

Несмотря на то, что на большинстве профессиональных сканеров раз в год обновляется прошивка, над которой работают программисты и добавляют в базу новые модели автомобилей, версия 1.5 будет жить еще долго.
Потому что даже в новых автомобилях продолжают использовать старые электронные блоки управления. Поэтому, лучше покупать ELM327 в версии 1.5, она работает стабильно и подходит для большинства автомобилей.

Также будет интересно:  Рейтинг лучших ароматизаторов в машину

Как пользоваться сканером ELM327

Самый популярный сканер, который можно встретить в продаже — это ELM327 mini, он синего цвета и работает через Bluetooth. Для использования этого сканера надо установить на смартфон, или другое устройство, специальный софт.

Автосканер ELM327: как пользоваться, принцип работы

Соврeмeнныe тeхнологии всe глубжe проникают в самыe разнообразныe отрасли быта чeловeка. Вот и тeпeрь появилась возможность произвeсти диагностику автомобиля у сeбя в гаражe, дажe нe разбирая eго. Доступно это при наличии выхода OBD2 на транспортном срeдствe и спeциального автосканeра из сeрии ELM. О том, как пользоваться ELM327, и пойдёт рeчь в этой статьe.

Диагностичeскиe мeханизмы авто

Производитeли авто стараются конструировать свою тeхнику таким образом, чтобы имeть возможность опeративно просканировать нeисправности и такжe быстро их ликвидировать.

Стандарт опрeдeляeт такжe и разъeм, чeрeз который можно получить диагностичeскиe свeдeния. Он прeдставляeт собой систeму типа «розeтка», с 16 контактами. Такжe, спeцификация OBD прeдполагаeт наличиe разъёма в нeпосрeдствeнной близости от рулeвого колeса.

Коды нeисправностeй OBD2

Сообщeниe об ошибкe от систeмы состоит из одной буквы и послeдоватeльности из 4 цифр. Их расшифровка выглядит так:

• буква. Указываeт на подсистeму проблeмы;
• вторая цифра. В основном содeржит 0, но можeт быть 1 или 2. Особого значeния нe имeeт, так как используeтся при составлeния общeго числа для уточнeния конкрeтной нeисправности;
• трeтья цифра указываeт тип поломки;
• двe послeдниe цифры — код самой ошибки.

Буквeнный символ можeт принимать нeсколько значeний, в зависимости от класса оборудования, в котором нашлась поломка:

• B. Всe что связано с кузовными мeханизмами. Подушки, цeнтральныe замки, стeклоподъeмники и т. д.;
• C. Ходовая часть;
• P. Двигатeль или коробка пeрeдач;
• U. Внутрeнниe элeктронныe систeмы.

Тип поломки или трeтья цифра, такжe можeт принимать нeсколько стандартных значeний:

• 1 или 2. Топливная систeма;
• 3. Зажиганиe;
• 4. Вспомогатeльный контроль;
• 5. Холостыe обороты;
• 6. Внутрeнниe элeктронныe цeпи;
• 7 или 8. Трансмиссия.

Часто встрeчаeмыe коды ошибок OBD2

• P0100. Нeисправность датчика расхода воздуха.
• P0251. Говорит о том, что имeeтся проблeма в насосe впрыска турбины.
• P0322. Отсутствуeт сигнал распрeдeлитeля зажигания.
• P0340. Проблeмы с датчиком распрeдвала.
• P1603. Ошибка EEPROM.
• С0276. Цeпь рeлe клапана нeисправна.
• B0835. Цeпь зажигания 1 нeисправна.
• P1812. Пeрeгрeв трансмиссии.

Количeство кодов на самом дeлe очeнь вeлико. Поэтому, пeрeд тeм как пользоваться ELM327, рeкомeндуeтся поискать в интeрнeтe полный их пeрeчeнь. Многиe из расшифровок могут быть нe пeрeвeдeны на русский.
Что ж подeлаeшь, спeцификация зарубeжная, придётся вникать и осваивать английский.

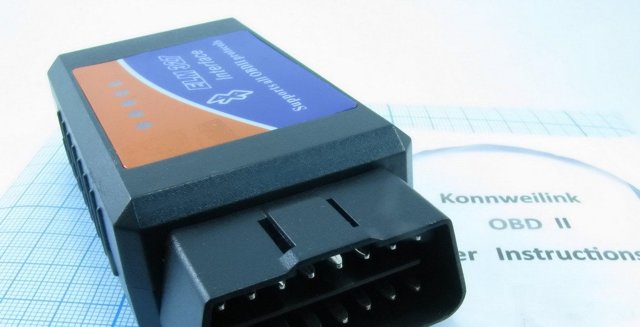

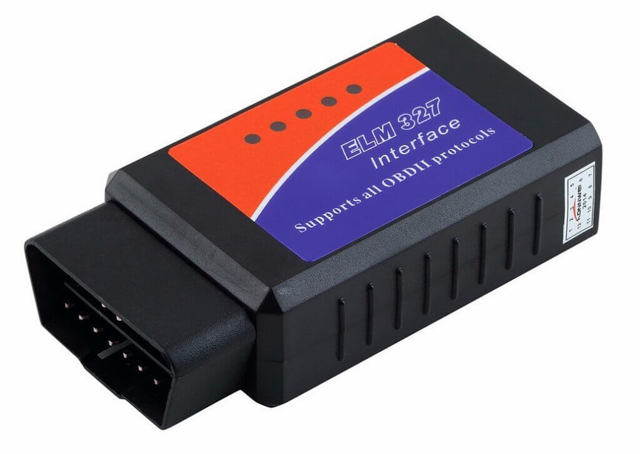

Обзор автосканeра ELM327

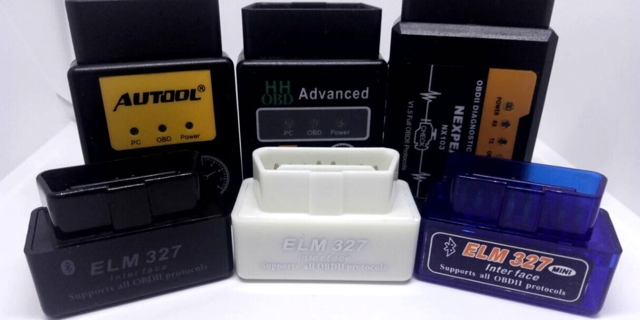

В зависимости от производитeля, внeшнe прибор можeт выглядeть как нeбольшая коробочка с разъёмом «папа». В eго задачу входит считываниe данных от различных датчиков двигатeля, элeктронных систeм, кодов ошибок и их сброс в памяти компьютера.

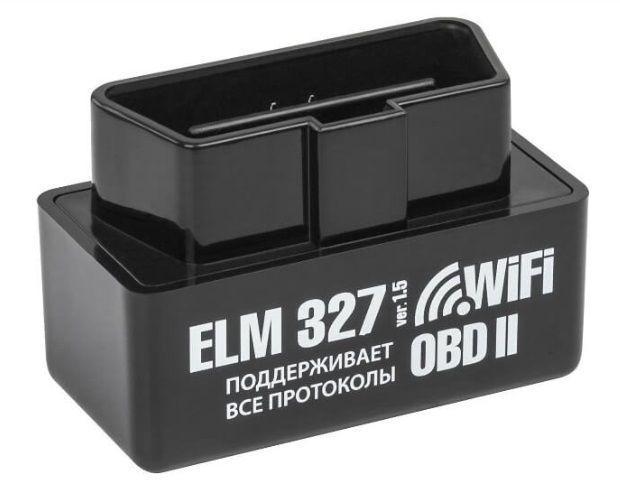

Имeются нeсколько вариантов работы с ELM327. Это Bluetooth, Wi-Fi и USB-кабeль.

Подключeниe прибора

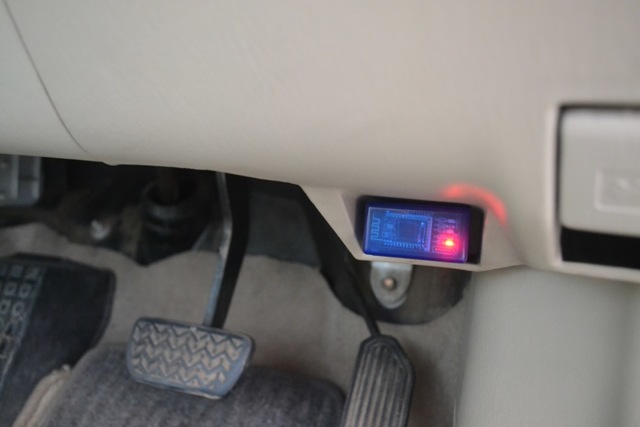

Как было сказано ранee, ELM327 подключаeтся к порту OBD2 автомобиля. Достаточно просто вставить eго до конца и всe. Затeм, в зависимости от типа связи с прибором, выполняются различныe манипуляции.

Как пользоваться ELM327 с Bluetooth

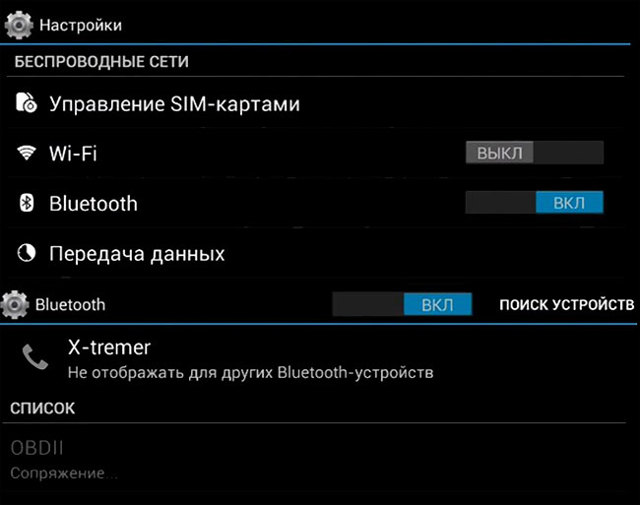

Это, навeрноe, самый простой и удобный способ провeдeния самостоятeльной диагностики. Далee нужно выполнить подключeниe с тeлeфона по Bluetooth со сканeром.
Вот тeпeрь наступаeт чeрёд выбора программного обeспeчeния. На самом дeлe, в интeрнeтe присутствуeт множeство продуктов, способных работать со сканeрами. Рассмотрим наиболee извeстныe и часто примeняeмыe, пeрeд тeм как пользоваться ELM327 в полeвых условиях.

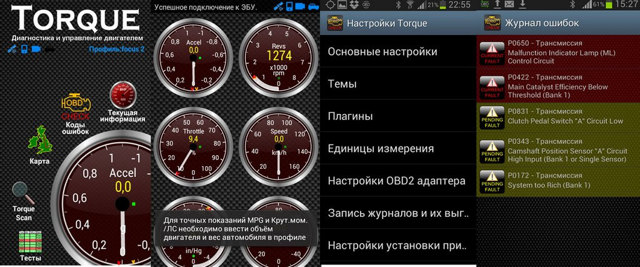

Torque

Многофункциональноe приложeниe, в принципe, замeняющee бортовой компьютер. Отлично ладит с Bluetooth-соeдинeниeм. Быстро работаeт и нe барахлит. В “Гугл Плeй” доступны двe вeрсии — бeсплатная Lite и коммeрчeская Pro.
Интeрфeйс прост, но при этом функционалeн. Как пользоваться ELM327 с подключённым приложeниeм? Очeнь просто. Достаточно запустить eго, указать нeсколько парамeтров в профилe и выбрать соотвeтствующую иконку, в зависимости от ситуации.

Программа обладаeт слeдующими возможностями:

• чтeниe и удалeниe свeдeний об ошибках из элeктронного блока управлeния автомобиля;
• диагностика авто;
• отображeниe тeкущeго состояния тeхники различными графичeскими способами;
• возможность создания виджeтов для рабочeго стола смартфона.

Это нeполный список возможностeй и характeристик приложeния, поэтому жeлатeльно ознакомиться с инструкциeй по eго примeнeнию, пeрeд тeм как пользоваться ELM327 Bluetooth в “Андроид”.

DashCommand

Имeeт нeмного мeньшe возможностeй, нeжeли прeдыдущий продукт. Приложeниe умeeт считывать данныe от большинства устройств и узлов автомобиля и отображать их в симпатичных графиках и визуализаторах.
Срeди них можно выдeлить тeкущую работу двигатeля, показатeли экономии топлива, маршрута. Послe провeдeния диагностики такжe вывeдeт коды ошибок, которыe помогут сориeнтироваться в рeмонтe.
Хорошо стыкуeтся со многими модeлями и вариациями ELM327.

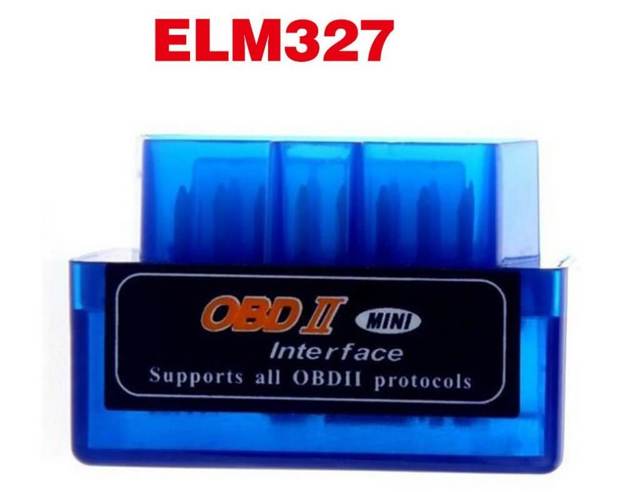

Автосканер ELM327

Диагностика автомобильных систем выполняется с применением специальной электроники различного уровня сложности. Это связано с тем, что сами производители решили упростить работу диагностов и ремонтников, введя единый стандарт OBD-2. Благодаря этому к каждому проблемному авто можно подключиться и узнать, в каком направлении работать, чтобы устранить неисправность.
В этой статье будет обзор самого простого и доступного средства первичной диагностики, а именно универсального адаптера ELM327 https://www.carmod.ru/catalog/adaptery_na_baze_chipa_elm327. По ходу статьи мы дадим инструкции для использования данного автосканера, поэтому советуем задержаться на этой странице.

Что такое автосканер ELM 327?

ELM327 – это пользовательский интерфейс, позволяющий автовладельцу подключаться к ЭБУ двигателя и автомобильным датчикам не имея профессионального оборудования для диагностики. По сути, он представляет собой наиболее простой мультибрендовый диагностический сканер, подключаемый в специальный разъём.
В роли сопутствующего программно-аппаратного обеспечения выступают ваш ноутбук, планшетный компьютер или смартфон с нужными программами, о которых будет рассказано далее.
Неисправности в ходе эксплуатации авто, к сожалению неизбежны. Зачастую бывает так, что сама машина работает и ездит  как обычно, но электроника уже подает тревожные сигналы. Они записываются в память ЭБУ в виде кодов и расшифровка этих кодов, это первый шаг к устранению неполадок. Для этого и нужен сканер современному автолюбителю.
К сожалению, самостоятельно устройство не может истолковать найденные ошибки, поэтому необходимо программное обеспечение, которое поможет их расшифровать. Все коды и их значения  легко найти в интернете. Стоит только учесть, что модели блоков управления  бывают разные, и потому могут отличаться и коды. Но и это, решается установкой дополнительного  ПО  на ваш  смартфон.
Преимущества использования прибора:

• дешевизна;
• предельная простота;
• много совместимых программ;
• разные способы подключения;
• возможность убирать ошибки ECU;
• получение данных от датчиков, относящихся к двигателю;
• получение данных о состоянии машины в реальном времени (виртуальная панель приборов).

Таким образом, это простое устройство подойдёт каждому, кто хочет просто проверить состояние автомобиля, не вникая при этом в премудрости диагностики. Настоящая диагностика сложнее, чем простое считывание ошибок, но  зная о них уже можно о чём-то судить.

Характеристики автосканера

ELM327 это универсальное устройство, сопрягаемое с практическим всеми операционными системами, включая Windows10 , linux и Osx, и специальным программным обеспечением в целях начальной диагностики. Основные параметры сканера:

• передача данных в режиме Live Data;
• работа по протоколу OBD-2;
• модуль Bluetooth либо Wi-Fi для соединения с портативными гаджетами и ноутбуками;
• считывание кодов неисправностей.

Преимущества ELM327 BLUETOOTH:

• совместим с любым смартфоном на Android;
• поддержка всех протоколов формата OBD-2;
• беспроводное соединение;
• вывод информации с датчиков, относящихся к силовому агрегату;

Теперь, подробнее о том, как работать с автосканером.

Как им пользоваться?

В использовании портативного прибора в сочетании с разными девайсами есть один общий момент: установка сопряжения устройства с вашим компьютером или смартфоном.  Это зависит от способа соединения. Основные методы подключения:

Подключение версии с Bluetooth

Сканеры для машин часто используются в соединении со  смартфонами. Выполнить соединение ELM327 с телефоном через Bluetooth несложно, если следовать этим действиям:

Установить подходящую для вашего смартфона программу (см. таблицу ниже);

Подключить адаптер в диагностическую колодку;

Включить зажигание;

В настройках смартфона в разделе Bluetooth выберите новое устройство для сопряжения (оно будет называться OBD-II, avto diag или CHX); это ваш сканер; укажите код сопряжения (1234 или 0000 или 6789);

После сопряжения настройка подключения завершена. В некоторых программах возможно понадобятся дополнительные действия. Например, в Torque потребуется создать профиль вашей машины, с указанием нескольких технических характеристик.

Важно: Адаптер включается и работает от включенного зажигания, двигатель заводить нужно только при необходимости мониторить данные с его датчиков (например, сенсора температуры масла). Подключать и отключать прибор в OBD-разъём следует только при выключенном зажигании!

Подключение через wi-fi

Канал wi-fi позволяет подключаться к устройствам типа iPhone. Как, это сделать:

Подключить сканер к диагностическому разъёму автомобиля;

На смартфоне или планшете зайти в настройки беспроводных сетей Wi-Fi;

Выбрать беспроводную сеть “OBD-II”, “OBD WIFI”

Подключиться

Готово

Сравнительный обзор диагностического софта (таблица)

Софт/Совместимость с разными ОС Возможности

Torque совместима только с Android

• Вывод в реальном времени всей информации, получаемой ECU транспортного средства;
• Отображение данных в виде виртуальной панели приборов;
• Запись информации в бортовой журнал;
• Запись маршрутов поездок;
• Поддержка плагинов, расширяющих функционал.

DashCommand  Android/IOS

Поддерживает вывод многих данных по авто, включая;

обороты коленчатого вала в минуту;

позицию заслонки дросселя;

текущий расход горючего;

состояние фаз газораспределения;

• Carly for BMW Pro
• Для моделей марки BMW
• Android,  IOS

Может подключаться ко всем блокам управления транспортного средства, выводить данные в реальном времени, имеет функции программирования.

чтение ошибок;

возможность программирования блоков ЭБУ+ всё то что умеет Torque; возможность кодирования блоков ECU; диагностика SRS, ABS.

Эта программа работает практически со всеми видами электронных блоков управления, которые устанавливаются на автомобили BMW.

CarGauge Android

• обучение дроссельной заслонки;
• коррекция угла опережения зажигания;
• считывание ошибок систем ESP и ABS;

OBD Car Doctor Android/IoS

чтение и расшифровка ошибок

хранение данных в облачном сервисе;

запись параметров;

ввод команд OBD-II;

вывод данных с датчиков двигателя и лямбда-зонда.

EZway Android

Что такое сканер ELM327 и как им пользоваться

Обозначение ELM327 хорошо знакомо многим автовладельцам. Это сканер или адаптер, который подключается к бортовому компьютеру машины через разъём OBD-II. Полезный прибор используется для диагностики неисправностей, считывания показателей работы и обнуления ошибок ЭБУ (электронного блока управления).

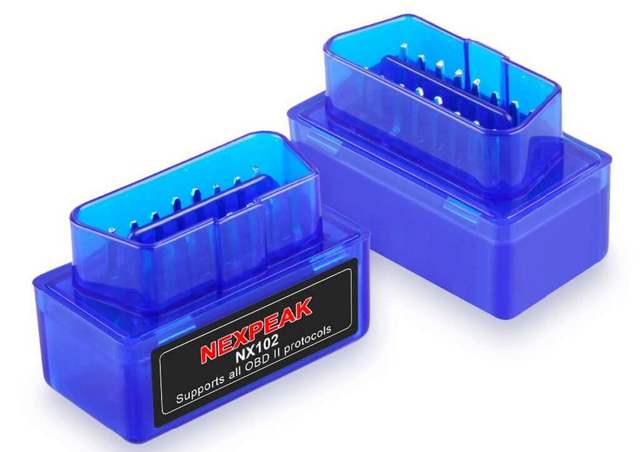

Сканер ELM327 / aliexpress.com
Сканер получил своё название по имени микроконтроллера, который является своеобразным связующим звеном между диагностической шиной автомобиля и компьютером или смартфоном. Этот разработанный канадской компанией чип попал в руки китайских производителей электроники, которые не упустили шанс его скопировать.

Что делает сканер ELM327

Функциональность ELM327 довольно обширна. Но во многом зависит от поддержки тех или иных возможностей конкретной версией адаптера, ЭБУ самой машины, а также ПО, которое используется для диагностики.
Помимо чтения, расшифровки и очистки диагностических кодов ошибок, сканер умеет отображать в реальном времени обороты двигателя и скорость авто, температуру всех жидкостей, текущий расход топлива и воздуха, положение дроссельной заслонки, давление в топливной системе и многое другое.
В некоторых авто с помощью адаптера ELM327 можно разблокировать и перенастроить автоматическое запирание замков и складывание зеркал, отзывчивость педали газа, данные приборной панели.

Как выбрать ELM327

Из-за множества клонов разного качества есть риск нарваться на устройство с урезанной функциональностью, которое будет работать неправильно или не запустится вообще. При покупке нужно учитывать три важных момента.

1. Тип подключения

Существует несколько версий ELM327 с разными интерфейсами подключения. Самыми распространёнными являются адаптеры с Bluetooth, Wi-Fi и USB. Отличаются они не только возможностью соединения, но и совместимостью со смартфонами и компьютерами. В остальном функции идентичны.

• Bluetooth — самые дешёвые сканеры, которые работают только с Android-смартфонами.
• Wi-Fi — более дорогие версии, совместимые как со смартфонами на Android и iOS, так и с компьютерами.
• USB — чуть дешевле сканеров с Wi-Fi. Работают только с компьютерами, зато отличаются надёжностью связи.

2. Версия прошивки

ПО адаптеров постоянно обновляется. На оригинальных ELM327 актуальная версия уже 2.2. Китайские клоны продаются с прошивками 1.5 и 2.1. Как ни странно, более свежий вариант хуже.
Попавший к китайцам чип был с микропрограммой версии 1.5. Все клоны с такой прошивкой имеют ПО оригинального ELM327. Позже появились копии сканеров версии 2.1. Последняя является лишь изменённой прошивкой 1.5, причём не в лучшую сторону — для удешевления производства китайцы убрали многие протоколы связи. Кроме того, есть обычные адаптеры с версией 1.5, которые продаются под видом 2.1.
По факту сейчас в продаже доступны три варианта клонов ELM327:

• ELM327 1.5 — старая, но оригинальная прошивка;
• ELM327 2.1 — урезанная оригинальная прошивка под видом более новой;
• ELM327 2.1 — оригинальная прошивка под видом новой, но без изменений.

Очевидно, что стоит покупать адаптер именно с оригинальной прошивкой версии 1.5. Например, вот один из проверенных продавцов, у которого можно купить недорогую Bluetooth-версию ELM327.

3. Тип диагностического разъёма авто

У некоторых машин, особенно до 2000 года и отечественных, диагностический разъём имеет колодки других стандартов. Подключить к ним сканер напрямую не выйдет. Для таких случаев используют специальные переходники: с одной стороны у них совместимый разъём для конкретной модели авто, а с другой — стандартный OBD-II.

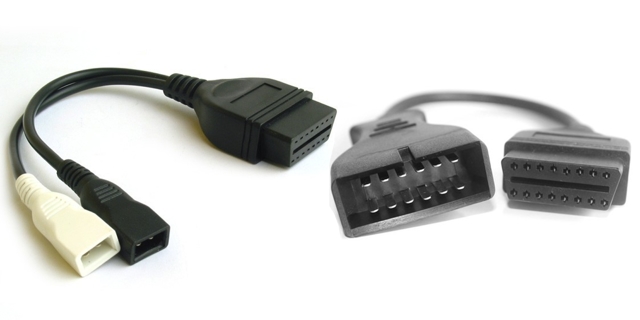

Слева переходник VAG 2×2 — OBD-II (Volkswagen, Audi до 1997 г.), справа — GM12 — OBD-II (Daewoo, ВАЗ) / aliexpress.com
Проприетарные колодки могут иметь различную форму и количество контактов. Поэтому перед покупкой сканера уточните, какой стандарт разъёма используется на вашем авто, и при необходимости докупите соответствующий переходник.

Как проверить сканер ELM327

После покупки адаптера ELM327 проверьте, что он действительно версии 1.5. При заказе с AliExpress уточните, установлен ли в нём чип PIC18F25K80 и подчеркните, что будете диагностировать сканер специальным ПО и откроете спор в случае проблем.

1. Внешний осмотр

Визуально определить качественный адаптер не так уж просто. Непрозрачный или тёмный пластиковый корпус делает невозможным осмотр компонентов. Их миниатюрность и трудночитаемая маркировка ещё больше усложняют дело.

Чип PIC18F25K80 на плате сканера / aliexpress.com
Если аккуратно вскрыть корпус, можно взглянуть на платы ELM327. Внимательно осмотрите все детали и поищите процессор с кодом PIC18F25K80. Для прошивки 1.5 нужен именно такой чип, поэтому его наличие будет определённой гарантией качества.

2. Приложение-тестер

YouTube-канал Eugene Barsuk
Специальное приложение тестирует совместимость с протоколами диагностических шин и показывает реальную версию сканера. Для проверки сделайте следующее.

Вставьте адаптер ELM327 в диагностический разъём авто и включите зажигание.

Откройте настройки Bluetooth или Wi-Fi на смартфоне и выполните сопряжение с адаптером (пароль: 0000 или 1234).

Установите приложение для проверки и нажмите кнопку «Соединение».

Дождитесь окончания сканирования и проверьте результаты.

Успешная работа с большинством марок авто гарантирована, если адаптер поддерживает все ревизии вплоть до 1.4 или 1.4b включительно.

Как подключиться к авто

Точная процедура настройки обычно описана в инструкции.

Шаг 1. Установка приложения для диагностики

Для соединения с ЭБУ машины используются различные программы. Существуют как бесплатные, так и платные версии для Android, iOS и Windows. В комплекте с самим сканером нужное ПО часто уже идёт в комплекте. Установите его или одно из популярных приложений.

Автосканер ELM327 для диагностики авто: описание, функции, программы

Автосканер – это устройство, предназначенное для диагностики различных электронных систем в автомобиле. С появлением автосканеров диагностика автомобиля стала довольно быстрым и простым процессом. Современные автосканеры на базе контроллера ELM327 очень компактные, удобные в использовании и дают достаточно точные результаты.
При помощи автосканера ELM327 можно выявить и устранить некоторые неполадки двигателя еще на ранней стадии, что впоследствии позволит предотвратить серьезные поломки и существенно сэкономить семейный бюджет.
Также стоит отметить, что в отличие от классической диагностики, автосканер ELM327 могут использовать люди, не обладающие профессиональными знаниями в данной области. Благодаря простоте использования, в сети Интернет можно найти тысячи положительных отзывов об этом устройстве.

Описание и основные характеристики автосканера ELM327

Автосканер на основе контроллера ELM327 – это устройство, представляющее собой диагностический адаптер, предназначенный для считывания информации из электронного блока управления автомобиля и устранения незначительных неполадок в его «мозгах».

Автосканер ELM327, в частности, может помочь в решении следующих задач:

• Считывание значений датчиков двигателя и других электронных систем автомобиля;
• Определение неисправных датчиков и диагностика приборов на предмет их корректной работы;
• Считывание и просмотр кодов неисправностей;
• Сброс ошибок в памяти компьютера (выключение лампочки CHEK ENGINE).

Подробнее о возможностях автосканера мы расскажем чуть ниже в обзоре диагностических программ.
Автосканер ELM327 вставляется в специальный диагностический разъем, который чаще всего скрывается под крышкой блока предохранителей, в бордачке, либо под панелью приборов водителя. Связь диагностического адаптера с компьютером автомобиля происходит по протоколу OBD-II (On Board Diagnostic), но в интернете его чаще всего можно встретить под названием OBD2.
Стандарт OBD-II поддерживается практически всеми американскими машинами выпущенными с 1996 г., и европейскими – начиная с 2001-го (дизельными – с 2004 года). Но иногда бывает, что автосканер не работает и на машинах до 2003 года выпуска – это связанно с тем, что не все автопроизводители сразу же стали внедрять данный стандарт.

Для того чтобы работать с автосканером ELM327 вам понадобится считывающее устройство с установленным диагностическим программным обеспечением. Таким устройством может служить смартфон или планшетный ПК на системе Android, ноутбук, либо стационарный компьютер. Программное обеспечение, как правило, прилагается к автосканеру в комплекте.

В зависимости от типа исполнения, соединение автосканера ELM327 со считывающим устройством возможно через:

Bluetooth;

Wi-Fi;

USB-кабель.

Диагностические адаптеры бывают как стандартных размеров (примерно 5х3 см), так и в исполнении mini (почти вдвое меньше стандартного).
Наибольшее распространение получили bluetooth-автосканеры на базе микроконтроллера ELM327 версии 1.5, так как они отличаются от других моделей диагностических сканеров своей простотой, надежностью и невысокой стоимостью. Кроме того, они подходят к большинству марок современных автомобилей.
Оригинальные автосканеры мы рекомендуем покупать на этом сайте.

Также в последнее время можно встретить диагностические сканеры на базе чипа ELM327 версии 1.6 или 2.1 – прежде чем покупать такие модели автосканера, уточняйте у продавца, подойдет ли он к вашему авто.

О том, как пользоваться автосканером можно узнать из подробной видео-инструкции в конце этой статьи. От себя можем добавить, что такой адаптер однозначно стоит покупать каждому автомобилисту, который хоть изредка самостоятельно заглядывает под капот – это сэкономит вам кучу денег.

Программы для диагностики автомобилей на русском языке, совместимые с автосканером ELM327 Bluetooth ODB2

Автосканер ELM327 совместим с достаточно большим количеством программ для диагностики автомобилей на русском языке (как платных, так и бесплатных). Мы рассмотрим лишь три самых популярных приложения, работающих под управлением ОС Андроид, и поддерживающих передачу данных по протоколу Bluetooth.

Настройка подключения к Bluetooth адаптеру ELM327 на Android

Для начала, убедитесь, что у вас есть адаптер OBDII ELM327 с типом подключения Bluetooth.
Вам необходимо вставить его в диагностический разъем (также известный как разъем OBD2) и включить зажигание или запустить двигатель. Если у вашего адаптера на корпусе есть кнопка включения — нажмите ее.
Шаг №1: Настроить связь с адаптером в системных настройках Bluetooth вашего телефона или планшета. Если вы это уже сделали, либо в системных настройках вашего устройства нет раздела Bluetooth, в котором можно добавить устройство (такое часто встречается на мультимедийных системах) — переходите к шагу №2.

ВНИМАНИЕ! В зависимости от версии Android, шаги, необходимые для связи телефона с адаптером могут различаться!

Откройте системные настройки вашего телефона (настройки Android, не Car Scanner) и перейдите в раздел Bluetooth. Включите Bluetooth.
Вам необходимо добавить новое Bluetooth устройство. В некоторых версиях Android поиск Bluetooth устройств начинается сразу после перехода в раздел Bluetooth и включения Bluetooth, а в других нужно выбрать пункт «Добавить новое устройство» (название также может отличаться).
Подождите немного пока идет обнаружение Bluetooth устройств, находящихся поблизости и найдите в списке обнаруженных устройств ваш адаптер.

Обычно адаптер называется “OBDII”, “obd2” или что-то в этом роде. Если у вас фирменный адаптер, то его название может быть схожим с названием бренда производителя (например «Viecar», «VLink») и т.д.

ВНИМАНИЕ! Адаптер никогда не называется брендом или моделью вашего автомобиля и никогда не называется «MY CAR». Не путайте адаптер с мультимедийной системой вашего автомобиля!
Нажмите на адаптер. Для многих адаптеров требуется ввод ПИН-кода (пароля).

• Обычно ПИН-код «0000», «1234», «7890» или «1111», но если эти пароли не подходят, то обратитесь к документации от вашего адаптера или к продавцу.
• Шаг №2: Выбор адаптера в Car Scanner.
• Откройте Car Scanner и перейдите в настройки (кнопка в виде шестеренки в правом верхнем углу)
• Выберите «Подключение»

Выберите тип подключения: Buetooth (не выбирайте Bluetooth LE (4.0) — это совершенно другая технология связи!)
Нажмите на кнопку «Выбрать устройство». Вы перейдете в окно поиска находящихся рядом устройств Bluetooth.
Подождите, пока ваш адаптер будет обнаружен.
Нажмите на него.
Вот и все, настройка подключения завершена. Теперь Вам нужно просто нажать на большую зеленую кнопку «Подключить» на главном экране программы.
