Как установить противотуманные фары lada granta, видео подключения противотуманок

Установка противотуманок на лада гранта: схема подключения ПТФ

Автомобиль, оснащенный противотуманными фарами как нельзя кстати придётся для поездок в условиях ограниченной видимости, тумана и иных неблагоприятных погодных условий.

Ещё одним немаловажным этапом будет грамотная установка и регулировка этих элементов внешнего освещения.

Не смотря на то, что противотуманные фары устанавливались с завода не во всех комплектациях Лады Гранта, установить их своими руками не составит большого труда.

Подготовительный этап (выбор ПТФ на Лада Гранта)

Для того, чтобы вмонтировать ПТФ в Ладу Гранту, потребуются специальные места установки. Благо в стандартном бампере уже с завода предусмотрены такие штатные места. Их размеры полностью схожи и идентичны с ПТФ от «Калины» и имеют два различных вида.

Первый продаётся под торговой маркой «Bosch» г. Рязань и имеет плоское стекло блок фары, а фары с выпуклым стеклом выпускаются под производством г.Киржач. У двух этих типов фар имеется одинаковые крепления, поэтому о том, какие фары покупать лично для себя выбирайте самостоятельно.

С левой стороны ПТФ от «Bosch» (ЛУЧ), с правой стороны «Киржач».

Первый этап установки

В первую очередь перед установкой подготовьте рабочее место к работе, проверьте комплект противотуманных фар на целостность и также комплект для подключения ПТФ на наличие всех проводов, реле и предохранителей. Если вы до настоящего времени никогда не занимались установкой подобных световых элементов самостоятельно, то внимательно изучите схему электропроводки автомобиля и схему подключения ПТФ.

Пошаговый процесс подготовки

Первым делом снимаем клемму минус с аккумуляторной батареи.

Для того чтобы установку ПТФ можно было выполнить гораздо проще, необходимо снять бампер.

Для этого выворачиваем 4 самореза на колесных арках, 2 самореза на креплении в нижней части у бампера, а также все гайки, которые крепят защиту картера двигателя или пыльника, которые идут с завода изготовителя.

После этого выкручиваем решетку радиатора.

Ура! Сняли!

И лишь после выполнения всех этих работ можно будет с лёгкостью демонтировать передний бампер. А делать это необходимо очень аккуратно, чтобы не повредить места крепления и сам корпус: первым делом оттягиваем каждый из углов, а затем поддевая бампер снизу достаем его из мест фиксации.

Монтаж ПТФ (фото-инструкция)

Как вы уже могли заметить, бампер Лады Гранта представляет из себя единую отлитую форму из пластика, в корпусе которого и расположены места для противотуманных фар, скрытые заглушками. Следующим этапом будет вырезание этих заглушек.

Лучше всего в первую очередь разметить место для выреза.

Проводить эту работу следует с повышенной тщательностью и аккуратностью. Для того чтобы вырезать отверстия можно использовать как обычный канцелярский нож, так и более профессиональное оборудование — бормашину.

Отверстие вырезаем как можно аккуратнее.

В любом случае аккуратность и полное исключение спешки, залог идеального выполнения поставленной задачи. Однако, чем бы вы не воспользовались для вырезания этих отверстий им в любом случае потребуется обработка от заусенцев, неровностей и задиров. Эти работы также не принципиально проводить чем-то одним, будь то напильник, наждачная бумага или шлифовальная насадка бормашины, главное, чтобы результатом служило ровно отрезанное отверстие с чистыми и гладкими краями.

Зачищаем все края от неровностей.

После проведения этих операций, можно приступать непосредственно к монтажу противотуманных фар.

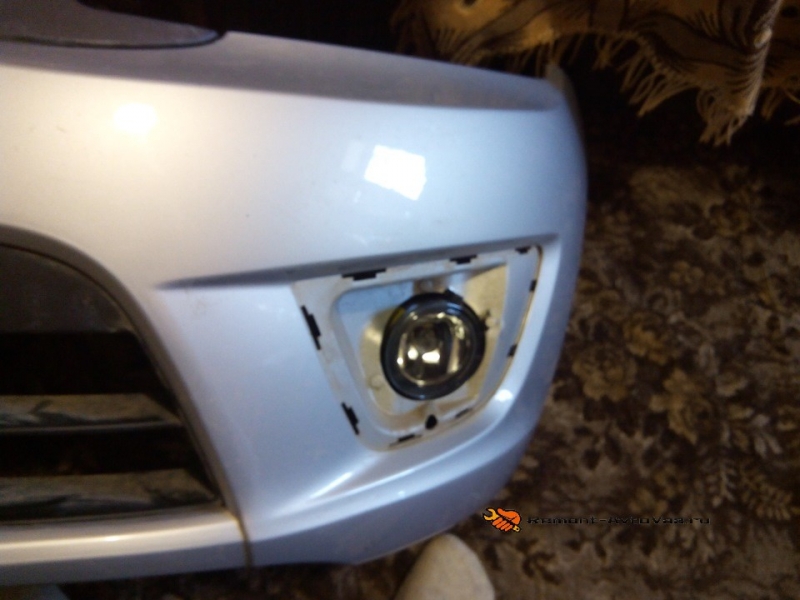

Крепим противотуманки с помощью болтов.

Установка ПТФ через отдельную кнопку

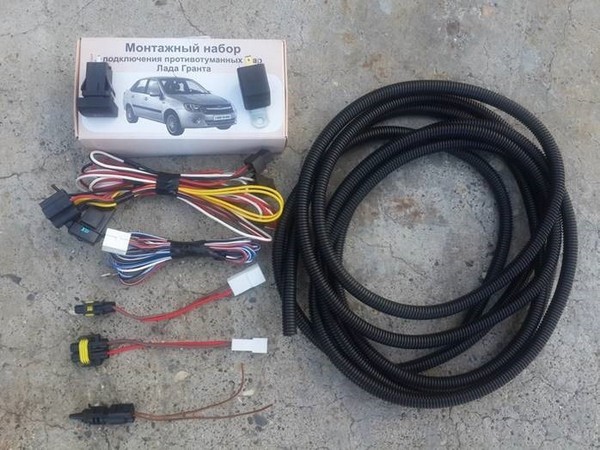

Достаточно лишь взять специальный комплект для подключения ПТФ для автомобилей Лада семейства калина/приора/гранта.

Такой комплект включает в себя все необходимые материалы, а также подробную инструкцию по установке.

Всё же, как правило самый главный недостаток этой проводки — короткие провода для кнопки включения ПТФ, но они без проблем удлиняются путём врезания необходимой длины проводов.

Всё необходимое в этом наборе уже присутствует.

Установку следует проводить строго по инструкции, выводя провода от ПТФ, непосредственно к монтажному блоку, по бамперу и лонжерону проложив проводку к самой кнопке. Важно зафиксировать все провода пластиковыми хомутами и уложить провода в гофрированную трубку там, где их износ максимально возможен.

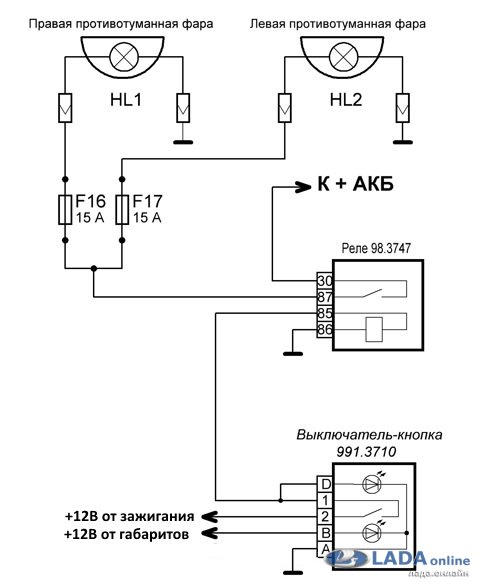

Схема подключения ПТФ

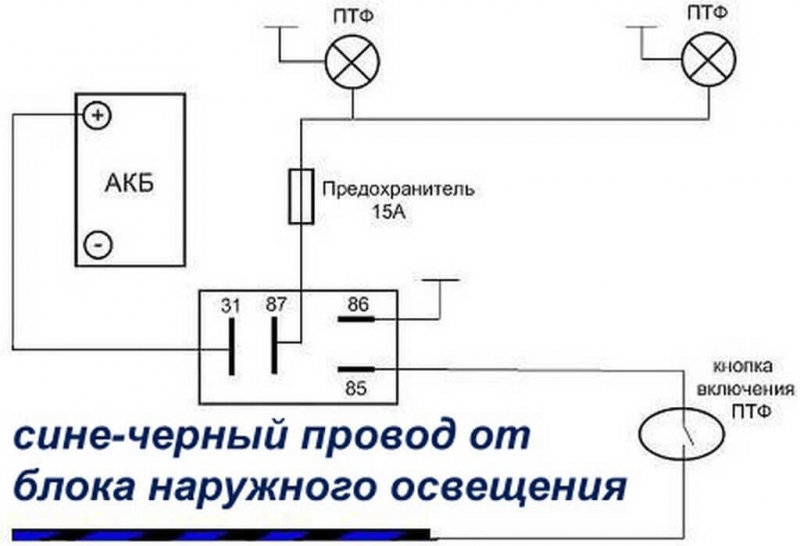

Подключение проводим строго по этой схеме:

При подключении ПТФ по такой схеме, гарантированно всё будет работать.

Проверка работы противотуманных фар и окончательная сборка

Перед тем как приступить к сборке всех собранных элементов, необходимо проверить все на работоспособность.

В первую очередь проверяем все места креплений на надёжность фиксации — это касается как проводов, так и самой блок фары. После чего подключаемых клемму к аккумуляторной батарее и смотрим как работают световые элементы. Если все получилось и работает, собираем все в порядке обратном снятию и наслаждаемся выполненной работой.

Выводы

Как вы могли убедиться сами, для того чтобы провести грамотную и правильную установку ПТФ на лада гранта не требуется больших умений и знаний. Достаточно лишь строго следовать нашей инструкции и сохранить сноровку и терпение.

Как установить противотуманные фонари на Гранте?

Автомобиль «Лада Гранта» с завода выходит в трёх комплектациях: «Люкс», «Норма», «Стандарт». При этом противотуманные фонари получает только первая из них.

У второй и третьей места под установку «противотуманок» есть, имеется соответствующая кнопочка на панели, но самих фар нет.

Подключение ПТФ можно доверить специалистам СТО, но установить их самому по готовой схеме и дешевле, и приятней.

Правила установки «противотуманок» на Ладу

Грамотно установленные ПТФ помогают водителю управлять автомобилем в сложных дорожных условиях. Правила дорожного движения строго регламентируют высоту расположения фар, их цвет, а также положение световых пятен на дороге.

Где можно установить ПТФ

В дизайне современной «Гранты» места установки точно проработаны: под номерным знаком, по бокам. В некоторых бамперах там даже оставлены углубления. В любом случае для правильной установки передний бампер автомобиля придётся снять.

Но перед этим стоит пройтись по магазинам и подыскать необходимые детали. Сегодняшний рынок предлагает как бамперы с углублениями, так и бамперы с уже установленными фарами. Выбор, как всегда, остаётся за владельцем.

На большинстве автомобилей «Лада Гранта» «противотуманок» нет, но есть углубления в бампере — для установки своими руками

Инструкция по установке фар для «чайников»

Весь процесс оборудования автомобиля «противотуманками» можно разбить на несколько этапов:

Снятие бампера.

Установка фар.

Электропроводка.

Подключение фар.

Сборка деталей в обратной последовательности.

Снятие переднего бампера

Фотогалерея: необходимые инструменты

Универсальная крестовая отвёртка со сменным жаломКлюч на 10 мм комбинированныйКлюч на 8 мм комбинированныйУниверсальный ключ torx t20

• крестовая отвёртка;
• ключ на 10 мм, головка на 10 мм;
• ключ на 8 мм;
• ключ TORX T-20.

Алгоритм снятия бампера

Откручивают передний номерной знак.

Для доступа к болтам крепления снимают передний номерной знак

Под бампером находятся два болта крепления. Выкручивают их головкой на 10 мм.

Открыв капот, снимают шесть болтов, крепящих решётку радиатора.

При открытом капоте находят и вывинчивают болты, крепящие решётку радиатора

Выкручивают 3 болта, при помощи которых бампер крепится снизу.

Следующим этапом выкручивается один из болтов и пара саморезов, крепящих бампер,

Вывинчивают пару саморезов с каждой стороны, соединяющих подкрылки с бампером.

Вывинчивают по паре саморезов с одной и с другой стороны бампера

После этого снимают пару саморезов со стороны колёсных арок.

Вывинчивают четыре самореза в колесных арках — по паре с каждой стороны

Оттягивают углы бампера вперёд по направлению движения и снимают его.

Видео: пошаговый процесс снятия переднего бампера

Установка фар своими руками

Для «Лады Гранты» сегодня предлагаются фары двух видов:

• Bosсh — c плоским стеклом;
• Киржач — стекло выпуклое.

Какой нужен инструмент

Кроме фар, для оборудования автомобиля ПТФ необходимо иметь в наличии:

• саморезы (6 штук для крепления фар);
• дрель;
• набор свёрл;
• зенковка или шкурка;
• канцелярский нож;
• герметик.

Специалисты рекомендуют производить установку фар в соответствии со следующим планом:

В центре овала под фару сверлят отверстие диаметром до 10 мм.

В центре выемки сделайте отверстие размером 10 мм для начала вырезки

Начиная от этого отверстия, вырезают канцелярским ножом круг по внутреннему диаметру.

Начиная от центра отверстия, аккуратно вырежьте круг необходимого размера

Шкуркой или зенковкой обрабатывают отверстие, контур которой должен быть равен внешнему диаметру фары.

После вырезки отверстия под фару обработайте его шкуркой так, чтобы оно не выходило за пределы внешнего диаметра

С помощью саморезов устанавливают фару в бампере.

Закрепите фару с помощью саморезов

Оставшиеся после работы щели заливают герметиком.

После установки фары промажьте все стыки герметиком

Последний пункт инструкции необязателен к выполнению. Однако специалисты рекомендуют не пренебрегать им, в противном случае в щели может попадать грязь, снег или вода.

Описанные выше шаги в той же последовательности повторяют для установки второй фары.

Как сделать проводку и подключить фару

Для подключения ПТФ понадобятся различные инструменты:

• монтажный набор для подключения противотуманных огней на «Гранте». Он включает в себя кнопку, реле, проводку в салоне, проводку под капотом;
• гофра (например, 9 мм для салона и 16 мм для капота);
• изолента;
• дрель;
• набор свёрл;
• головка на 10 мм;
• ключ на 13 мм.

Монтажный набор для подключения противотуманных фар на Гранте заметно облегчит работу автовладельца

План подключения «противотуманок» выглядит так:

Вынимают АКБ.

Отвинчивают шурупы, крепящие площадку под ним.

Для проводки под капотом снимите площадку под АКБ

Сместив панель вбок, ослабляют гайку кронштейна, извлекая топливные трубки.

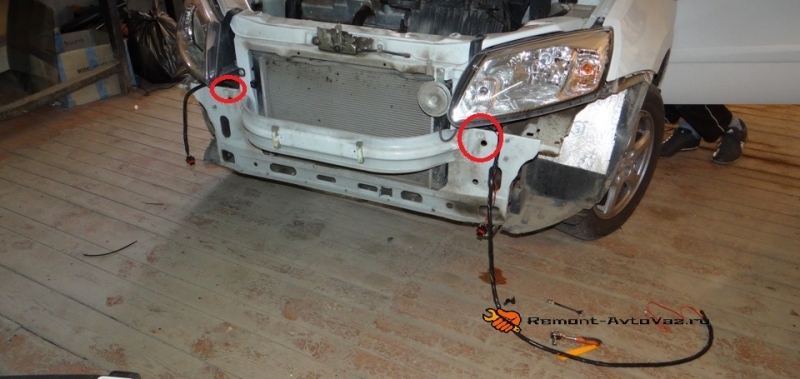

Провод начинают прокладывать от правой фары через брызговик, далее под компрессором, генератором и вентилятором системы охлаждения.

Начните прокладку провода от правого брызговика вдоль передней части капота

Провод от второй фары проводят через левый брызговик.

В подкапотном пространстве соединяют оба провода. Затем укладывают их в гофру.

Разъём для второй фары (чёрный провод в правой части картинки)

Пропускают гофру под блоком ABS рядом с трубками гидрокорректоров фар, введя в салон через резинки этих трубок.

Можно провести в салон через отдельное отверстие (для этого нужно вырезать отверстие) или через резинку возле трубок гидрокорректора

С прокладкой проводов под капотом закончено.

Теперь можно установить АКБ на прежнее место и прикрепить бампер. На схемах ниже указано, где можно закрепить массовые клеммы с правой стороны.

Правая фара: один из концов, как принято в электрике, крепится «на массу»

Аналогично крепят клеммы и с левой стороны.

Левая фара крепиться «на массу» аналогичным способом

Подключение ПТФ в салоне

Кнопку включения можно сделать двумя путями:

• используя кнопку, прилагаемую в монтажном комплекте;
• через штатную систему модуля управления светом (МУС).

Как поставить кнопку

Первый способ подробно описан в инструкции к набору. Так будет выглядеть схема установки с помощью кнопки из монтажного комплекта.

Первый вариант установки — включаем фары отдельной кнопкой

Здесь стоит упомянуть о правилах подключения. Синий провод соединяют с «плюсом» зажигания, белый — с «плюсом» от габаритных огней, чёрный — на «минус». Реле в системе должно быть обязательно. Сила тока при работающих фарах доходит до 35 А, поэтому без него кнопка долго не протянет. Питание на реле подаётся от блока предохранителей или напрямую от АКБ, как показано на схеме.

Схема с использованием МУС

Этот вариант сложнее, зато позволяет вывести индикацию работы «противотуманок» на приборную панель. Дополнительно к монтажному набору понадобится приобрести клеммы типа «Лира» (большие и маленькие).

Клеммы «Лира». Маленькие (вверху), большие (внизу)

Кроме этого, потребуется блок МУС от Гранты «Люкс». В продаже есть два вида этого модуля, различия между которыми заключаются в наличии ещё одной позиции переключателя и дополнительных контактов. Цена МУСов также различается почти на треть.

МУС: вид спереди (слева 4 положения, справа — три)

Кроме этого, в наличии должны быть:

• два силовых реле с колодками;
• два предохранителя по 15 А;
• провода сечением 1,5 кВ, и 2,5 кВ.

МУС: вид сзади (слева 4 положения, справа — три)

Необходимый инструмент:

• паяльник;
• изолента;
• отвёртка плоская;
• отвёртка крестовая;
• ключ на 22 мм с длинной ручкой.

Порядок установки выглядит так:

Крышка блока предохранителей крепится на клипсах, поэтому для снятия достаточно потянуть её к себе.

Откручивают три винта, удерживающих щиток комбинации приборов: пара вверху, один под щитком предохранителей.

Сама комбинация держится на четырёх винтах. Вывинчивают их, затем, сдвинув её в сторону, снимают разъём подключения. Он удерживается специальным переключателем, который отворачивают в сторону.

Затем убирают обшивку рулевой колонки.

Добрались до МУС. Откручивают один винт над ним, извлекают его из блока. По бокам будут две защёлки, которые отжимают отвёрткой.

Отвинтив один винт (на переднем плане) и сняв защёлки, вытащите МУС из панели

Снимают ручку с гидрокорректора фар, потянув её на себя, затем отпускают гайку, удерживающую его на панели, утапливают его вглубь, чуть сдвигают вниз.

Сняв ручку с гидрокорректора фар, открутите фиксирующую гайку и утопите его в приборную панель

Теперь откручивают винт крепления блока предохранителей.

Винт, крепящий блок, надо отвернуть

Сняв винт и сместив блок влево, освобождают его из креплений. Затем его нужно перевернуть, предварительно сняв несколько реле с левой стороны.

Блок предохранителей нужно перевернуть, чтобы подвести питание для будущих фар

Соединяют розовый провод от зажигания и синий провод от монтажного блока, так будет подаваться «плюс» на схему. Пропаивают место соединения, затем изолируют его.

Розовый и синий провода — «плюс» для питания фар

Далее ищут пустые места на блоке предохранителей под указанные на схеме ниже гнёзда F16, F17.

Даже если фар нет — места для их предохранителей предусмотрены

Теперь на концы проводов, идущих от «противотуманок», надевают большие «Лиры», вставляют их в блок предохранителей. Левую фару включают на предохранитель 17, правую — на 16. Два оставшихся предохранителя нужно подключить к силовому реле, как указано на схеме.

Соответствующие провода нужно выводить и подключать ко внешним контактам

Затем выводят на комбинацию приборов дополнительный провод для индикации включения фар, подсоединяя к 15 контакту.

Вся конструкция собирается в обратном порядке. Впредь включение противотуманных фар будет обеспечиваться через МУС, как и остальное головное освещение.

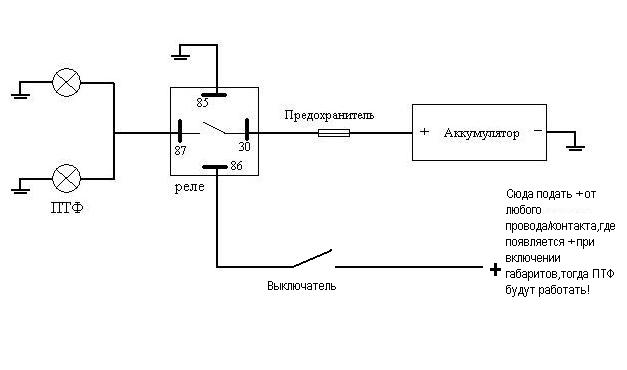

Схема подключения ПТФ по второму варианту

Видео: установка противотуманных фар и ремонт головной оптики на «Ладе Гранте»

«Лада Гранта» в комплектации «Люкс» уже имеет противотуманные огни. Но, купив необходимые детали, дополнительными фарами можно оснастить и другие модели комплектации — «Стандарт» или «Норму».

Работа эта кропотливая, но если внимательно делать её, то большого труда она не составит.

Каждому водителю известно, что цена работ на СТО прямо пропорциональна не стоимости деталей, а длительности работ.

➤ Установка противотуманных фар на Ладу Гранту Лифтбек

Содержание:

В штатной комплектации Норма, Стандарт, Люкс, Лифтбек противотуманные фары (далее – ПТФ) не установлены в передний бампер. Вместо аксессуаров встроены пластиковые заглушки.
О том, как поставить противотуманки на Гранту лифтбек, пошагово рассмотрим ниже.

Подготовительный этап (выбор ПТФ на Лада Гранта)

Ассортимент ПТФ не велик, представлен несколькими моделями отечественного производства. Некоторые владельцы уверяют, что ПТФ совместимы от Опель, Форд, но информация не проверенная.

Название / производитель / артикул
Цена (руб.)

LADA Granta (ВАЗ 2190) / Калина 2 / ЛАДА ЛаргусКомплект OSRAM 21900-3743010
от 2800

Комплект 21900-3743011
—/—

—/— 2190-3743011
—/—

—/— 2190-3743010
—/—

Комплект проводки ПТФ ЛАДА Гранта (2190 2874498)
от 600

ПТФ «ЛУЧ» комплект 1118-3743010/11
от 1800

Стекла ПТФ (02B08507)Granta / Kalina 2 / Largus, Datsun
от 750

AUTOMOTIVE LIGHTING / BOSCH (982469641)
от 2000

*цены указаны состоянием на 22.09.18 года.

Порядок действий при самостоятельной установке противотуманных фар на Лада Гранта лифтбек

Помещаем машину на ровную платформу с доступом по периметру.

Демонтируем передний бампер вместе с радиаторной решеткой.

Фрезой вырезаем отверстия в проемах для ПТФ.

Устанавливаем противотуманные фары, фиксируем на крепежные элементы.

Подключаем колодки с проводами.

Устанавливаем бампер вновь. Проверяем работоспособность системы.

Пошаговый процесс подготовки, установки противотуманок

В автомагазине приобретаем: ПТФ, гофру (не менее 3.0м), переходники – адаптеры для ПТФ со штатной проводкой.

• Чтобы снять передний бампер выкручиваем по три самореза с каждой из сторон, четыре пластиковые клипсы, три болта на «10» в нижнем периметре;
• Извлекаем конструкцию вместе с решеткой радиатора;

• Вырезаем проем под противотуманные фары по контуру, он изготовлен заводским путем;
• Для придания гладкости, поверхность обрабатываем бытовым феном;
• Фиксируем фары на три штатных крепления;
• Подключаем переходники на каждую из ламп, так как штатная колодка с проводами короткая, ее длины недостаточно;
• Надеваем передний бампер, привинчиваем его болтами, пластиковыми клипсами.

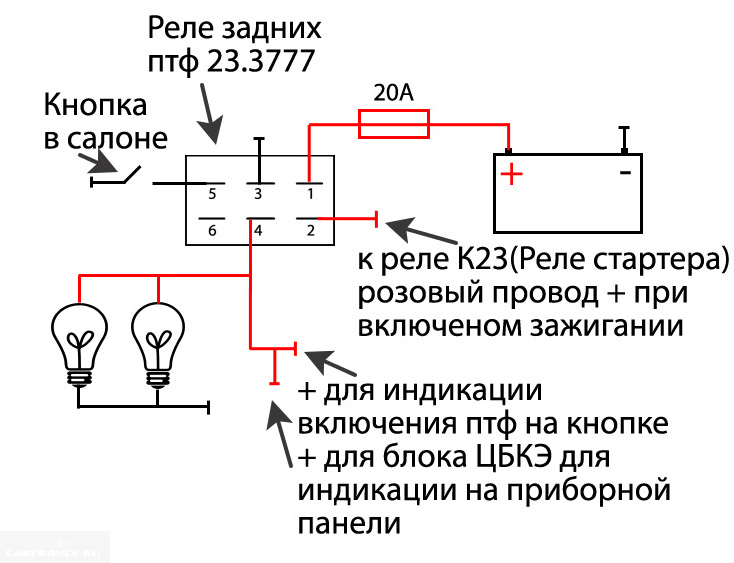

Схема подключения противотуманных фар Лада Гранта лифтбек

Моторный отсек

• От правой фары ПТФ прокладываем дополнительный провод к левой. Спаиваем, выводим в моторный отсек для подключения к реле.
• Массу фиксируем на кузов в месте крепления бампера, можно под номерным знаком, по центру.
• Не забываем всю электрическую проводку укладывать в гофре из огнеупорного материала.

Салон автомобиля Лада Гранта лифтбек

• Гофрорукав прокладываем посредством отверстия в уплотнителе гидрокорректора.
• Подключение лучше всего зацикливать на замке зажигания. То есть, при выключении будут гаснуть фары автоматически.
• Открываем крышку вещевого ящика, отжимаем боковые упоры, извлекаем крышку.
• Протягиваем руку в полость, аккуратно выдавливаем блок из двух кнопок управления обогревом стекла и ПТФ.
• Запитываем минус от кнопки обогревателя. Плюс брать не станем, так как будут активироваться одновременно.
• Заводим плюсовой кабель, устанавливаем блок вновь.
• Подключаемся к плюсу от блока включения зажигания (синий провод), он расположен под рулевым колесом.
• В завершение запитываем реле — регулятор: масса — провод с кнопки — конец на ПТФ — плюс на зажигание.

В каждой конкретной комплектации цветовая гамма проводом может отличаться. Детально прочтите схему в инструкции по эксплуатации. Классические цвета: красный, желтые, синий, коричневый.
Если не хотите проводить запитку через замок зажигания, схема подключения упрощается на одну процедуру меньше.

Установка ПТФ на Лада Гранта лифтбек Норма, Стандарт

На моделях указанной комплектации процесс монтажа подобен. Не забудьте дополнительно просверлить отверстие для регулировки противотуманной фары.
При установке ПТФ на кастомизированные бампера, предварительно извлекаем пластиковые карманы, собираем конструкцию модульно. Демонтировать передний бампер не нужно.

Пошаговая инструкция по установке задней противотуманной фары

Многие автовладельцы Lada Granta Liftback удивлены, услышав о подобном, но это факт. Конечно, речь идет не о ПТФ в ее классическом виде, а о лазерном стоп-сигнале.

Он устанавливается в задней части автомобиля, информирует сзади едущего водителя о транспортном средстве.

Так как строго определенного места монтажа нет, принято фиксировать в области номерного знака, под нижним контуром бампера, в спойлер. Известны случаи встраивания аксессуара внутрь.

Ярко-красный световой луч информирует сзади едущих водителей, предотвращая аварийные ситуации. Также стоп-сигналом пользуются, когда нужно уведомить водителя о необходимости переключения дальнего света фар.

Альтернативный способ использования освещение при сдаче задом, парковке в условиях ограниченной видимости. Максимально эффективная длина луча составляет 25.0 метров.

Превышение длины не гарантирует качество освещения.

Запитка напряжения происходит от левого / правого стоп-сигнала. Активация возможна, как нажатием на педаль тормоза, так и отдельно выведенной кнопкой. Решение принимает владелец, основываясь на личных убеждениях.

На практике, активация происходит автономной кнопкой, так как при сдаче задом не всегда целесообразно пользоваться штатной педалью тормоза.

Категорически запрещается наводить луч лазера в область лобового стекла сзади едущего водителя.

Отзывы

№
Положительные

1.
Кирилл, 36 лет: после покупки Лада Гранта с салона, сразу приобрел ПТФ от OSRAM 21900-3743010. На СТО устанавливать не стал, так как сам могу. В целом, качеством освещения доволен, нареканий нет.

2.
Виталий, 29 лет: очевидно, что противотуманок не хватает изначально с «коробки». Часто езжу в ночное время суток, необходим хороший обзор дороги. Так как в производителях не разбираюсь, доверил мастеру в СТО. ПТФ Лада Гранта лифтбек — мой совет.

3.
Георгий, 37 лет: второй год работаю таксистом, часто смена оканчивается после часа ночи. Недостаток штатной системы освещения очевиден. На рынке купил «ЛУЧ» комплект 1118-3743010/11. Стоимость 1850 рублей, качество хорошее, установка проще не придумаешь.

4.
Виктор, 25 лет: работаю предпринимателем, закупаю товар за сотни километров. К утру продукция должна быть на прилавке. В помощь штатным фарам установил ПТФ. Вторая неделя, нареканий нет.

5.
Максим, 28 лет: оставляю свой положительный отзыв о противотуманных фарах BOSCH (982469641). Менеджеру магазина отдельная благодарность за дельный совет.

6.
Константин, 37 лет: во время планового ТО заказал мастеру услугу установка ПТФ. Выбрал OSRAM 21900-3743010, так как цена и качество на достойном уровне. Многочисленные положительные отзывы.

7.
Владимир, 48 лет: немного был огорчен отсутствием противотуманных фар с коробки на Лада Гранта лифтбек. Пришлось самостоятельно устанавливать на прошлых выходных. Освещение хорошее, нареканий нет.

Отрицательные

1.
Александр, 36 лет: мало того, что противотуманки не входят в комплект, так они еще и плохо освещают. Речь идет об отечественном изготовителе. Установил BOSCH (982469641). Сам пользуюсь и другим рекомендую.

2.
Виталий, 39 лет: установил отечественные ПТФ OSRAM 21900-3743010. Пожалел, что купил, деньги, выброшенные на ветер. Качество ниже среднего, угол наклона несколько градусов. Не рекомендую.

3.
Вячеслав, 37 лет: не доволен установленными противотуманными фарами, обочину не захватывают, обзорность посредственная, свет тусклый.

Вывод На каждый товар свой покупатель. Если не придираться к бюджетному автомобилю, которым является Lada Granta Liftback, качество освещения ПТФ хорошее, его достаточно для обзорности. Конечно, при сравнении с фарами зарубежных марок премиум сегмента, преимущество последних очевидно.

С целью увеличения срока эксплуатации аксессуаров покупайте товары исключительно в сертифицированных точках продажи. Требуйте предоставления документов, проверяйте работоспособность на месте.

Видео — Установка противотуманок на ЛАДУ ГРАНТУ

Видео — ЛАДА ГРАНТА УСТАНОВКА ПРОТИВОТУМАННЫХ ФАР СВОИМИ РУКАМИ

← Мы старались, интересна Ваша оценка.
Загрузка…

Как установить и подключить противотуманные фары на Ладу Гранту?

05:01

В климатических условиях России, наличие противотуманных фар является обязательным условием, для возможности езды в условиях ограниченной видимости, тумана и других неблагоприятных погодных условий.
В бюджетные комплектации Лады Гранты ПТФ не устанавливаются, их нужно приобретать и устанавливать самостоятельно. В стандартном бампере уже предусмотрены штатные места для ПТФ.

Процедура установки не представляет ничего сложного, главное соблюдать аккуратность в работе и следовать нескольким простым рекомендациям.
Для подключения ПТФ к бортовой сети автомобиля необходимо знание электрики автомобиля и умение читать принципиальные электронные схемы.

Если вы не уверенны, что сможете выполнить подключение правильно, лучше сразу обратиться к услугам профессионального автоэлектрика.

• При установке противотуманок на Гранту, необходимо вырезать отверстия в бампере, установить туманки, потом провести проводку от реле и от кнопки включения. В комплект установки входит: 1.Противотуманки, 2.Реле, 3.Провод 6 метров, 4.Кнопка. 5.Предохранитель. http://autobizacademy.ru/
• Установочный центр Setup: https://vk.com/setup73 Моя группа ВКонтакте: http://vk.com/club54215650 Мои другие проекты: http://new-granta.ru/ – сайт с текстовыми версиями моих роликов и кучей полезной информации. http://www.youtube.com/user/mithbuster73 – тесты китайских посылок и интернет-магазинов. Я, на DRIVE2.RU: http://www.drive2.ru/cars/lada/granta/granta/epidemic/ Используемые композиции: Melopsych – Blood Drop Использование моих видео разрешаю только с текстовой и URL отсылкой…
• Как установить ПТФ на гранту и замена стандартных ламп на новые , вырезание отверстий под ПТФ фрезой
• Всем привет друзья вот я и решил на своей грантуле установить ПТФ.Удобная на моё усмотрение и мнение доработка.Будет удобны поездки и в туман и в тёмное врмея суток.Освещения стало больше.Приобрёл противотуманки у грантовода-https://www.drive2.ru/users/rexcolt/.Туанки он покупал новые,с блоком монтажным там реле,кнопка и провода.Но у него всё не доходили руки их поставить…
• Установка ПТФ Гранта Лифтбэк
• Алексей устанавливает на свой автомобиль LADA GRANTA противотуманные фары. «Выдались выходные, решил немного напрячь друга электрика помочь поставить ПТФ, купил кнопку для панели приборов и 5 метров кабель 0.75», – рассказывает Алексей. Процесс установки ПТФ предельно прост, убедитесь в этом посмотрев видео.

Как установить противотуманные фары на Лада Гранта, Калина 2 и Приора

 22 сентябрь 2015  LadaOnline    40 583

Штатные противотуманные фары (ПТФ) на Лада есть только в комплектациях «Люкс». Если вы обладатель автомобиля в более простой комплектации (“Норма” или “Стандарт”), то можете выполнить установку ПТФ на седан, универсал, хэтчбек или лифтбек самостоятельно по самой простой и универсальной схеме..

Установка

Потребуется: купить ПТФ (артикулы: 21900-3743011-00 и 21900-3743010-00), например тут. Для Lada Granta FL каталожный номер ПТФ: 261500097R.

Для установки ПТФ в бампер его следует снять. Затем вырезать отверстия необходимого диаметра. Обработать спиленные края шкуркой. И закрепить в противотуманные фары в бампере, используя винты. Трудностей возникнуть на этом этапа не должно.

Весь процесс также показан на видео:

Подключение

Ниже представлена универсальная схема подключения ПТФ с использованием дополнительной кнопки. В комплекте ПТФ есть все необходимое для установки и подключения. В некоторых случаях может потребоваться удлинить провода (сечение не менее 0,75 кв.мм), будьте к этому готовы.

Проводку под капотом рекомендуется спрятать в гофру (кембрик). Провода из моторного отсека в салон прокладываем через штатные отверстия в моторном щите (отверстие над педалями).

Реле удобней всего расположить внутри панели, за модулем управления светом (МУС). Плюс для коммутации ПТФ берем от аккумулятора или в монтажном блоке (чаще всего это толстый розовый провод).

Другие полезные контакты можно найти в таблице из статьи по установке сигнализации. Кнопку устанавливаем в любое удобное для вас место.

С завода управление ПТФ осуществляется через модуль управления светом, в нашем случае для включения противотуманок будет использоваться отдельная, новая кнопка.

Преимущество такого универсального подключения ПТФ в том, что процесс установки весьма прост и не требует много времени и средств.

Недостаток – индикация работы противотуманных фар на приборной панели отсутствует, но это все решается с помощью доработки панели. Кстати, весь процесс во многом похож на установку ПТФ на старую “Калину”.

Ключевые слова: противотуманные фары лада гранта | противотуманные фары лада калина 2 | противотуманные фары лада приора | аксессуары лада гранта | аксессуары лада калина 2 | аксессуары лада приора | бампер лада гранта | бампер лада калина 2 | бампер лада приора | внешняя подсветка лада гранта | внешняя подсветка лада калина 2 | внешняя подсветка лада приора | передние фары лада гранта | передние фары лада приора | передние фары лада калина 2

00Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Похожие материалы

Установка парктроника на автомобиль Лада

Установка парктроника на Лада Ларгус

Как установить противотуманки на Лада Калина 1 поколения

Установка противотуманок на Ладу Гранту

Противотуманные фары (ПТФ) для автомобиля – опция необязательная. Однако их наличие дает много преимуществ. Они расширяют пучок света и таким образом улучшают обзор при тумане, снегопаде, сильном дожде, а также в ночное время суток. Кроме того, внешний вид машины сильно выигрывает – становится более дерзким, стильным и законченным.

Многие модели ВАЗ, особенно в бюджетных базовых комплектациях, не имеют ПТФ. Одна из таких – Лада Гранта. Но не стоит отчаиваться. Собственноручно установить на Гранту противотуманки не трудно, а стоимость в этом случае будет минимальной.

Внимание! Важным условием в таком деле будет наличие хотя бы минимального представления о работе с электрикой. В противном случае, лучше обратится в мастерскую.

Выбираем ПТФ на Гранту

Противотуманные фары на Гранту представлены на рынке в двух видах: со сферическим и с плоским стеклом. Каждый владелец машины по своему вкусу выбирает противотуманки на Гранту, цена которых начинается с суммы 1200 рублей за пару. По отзывам водителей, сферическое (выпуклое) стекло более крепкое, оно лучше сопротивляется ударам камней.

В основном используют ПТФ от Калины, но также можно купить туманки на Гранту лифтбек. Их номер в каталоге – 2190-3742010-11.

Установка противотуманок на Лада Гранта

Перед тем как установить противотуманные фары Гранта, придется провести подготовительные работы. Осмотрите передний бампер – в его нижней части есть штатные штампованные места под ПТФ.

На моделях более позднего производства в этих местах устанавливаются заглушки, которые можно просто выдавить. Здесь же будет рассказано, как установить противотуманные фары на Лада Гранта в случае, если их нет.

Для этого понадобятся следующие комплектующие и инструменты:

• качественные противотуманные фары Лада Гранта,
• монтажный набор для подключения ПТФ Гранта,
• отвертки «плюс/минус»,
• дрель и любое тонкое сверло,
• наждачный камень подходящего диаметра, напильник или мелкозернистая наждачная бумага,
• нож канцелярский,
• кусачки,
• комплект ключей.

Далее проводится установка ПТФ на Гранту своими руками по описанному ниже алгоритму.

1) Во-первых, отсоединяем минусовую клемму от аккумулятора. Этот шаг просто необходим, так как любая работа с электрикой требует предварительного обесточивания.

2) Снимаем передний бампер. Для этого откручиваем болты крепления решетки радиатора и бампера, два болта, расположенные под номером, и болты нижнего крепления. Затем выворачиваем саморезы, которые крепят бампер снизу к подкрылкам и в колесных арках. Аккуратно вытаскиваем бампер, осторожно раздвигая в стороны его уголки.

3) Ставим бампер на ровную поверхность. Чтобы подготовить место под туманки на Гранту, воспользуемся дрелью. По периметру штампованной выемки сверлим отверстия.

Затем избавляемся от заглушки с помощью ножа. Края отверстия получаются неровными – сглаживаем их наждачным камнем, зажатым в дрель, напильником или мелкозернистой наждачной бумагой.

С другой стороны бампера производим такие же операции.

4) Вставляем корпус фары в посадочное место и фиксируем его саморезами – таким образом выполняется установка ПТФ на Гранту.

5) Далее осуществляем электромонтаж ПТФ. Схема подключения находится в инструкции к монтажному набору. Провода в салон автомобиля заводим через подкапотный отсек и отверстие для проводки монтажного блока.

6) Устанавливаем в монтажный блок реле и предохранитель, отвечающие за фары противотуманные Гранта. Один из проводов нужно подсоединить к кнопке, включающей задние ПТФ. Такой вариант подключения к модулю управления светотехникой (МУС) наиболее прост в исполнении, и данные о работе прибора будут выводиться на приборную панель.

7) Навешиваем бампер на место, одновременно втягивая провода ПТФ в подкапотное пространство. Надежно закрепляем их стяжками.

8) Подсоединяем клемму к аккумулятору и проверяем, как работают на Лада Гранта противотуманные фары. При необходимости, регулируем пучок света ПТФ в один уровень с ближним светом фар.

Противотуманные фары Гранта Лифтбек монтируются аналогично.

Чтобы купить противотуманки на Гранту, достаточно заехать в любой автомагазин, либо заказать их по интернету, не выходя из дома. Совсем немного времени потребуется, чтобы установить противотуманные фары на Гранту, цена на них вполне приемлема, а преимущества использования окупят все затраты.

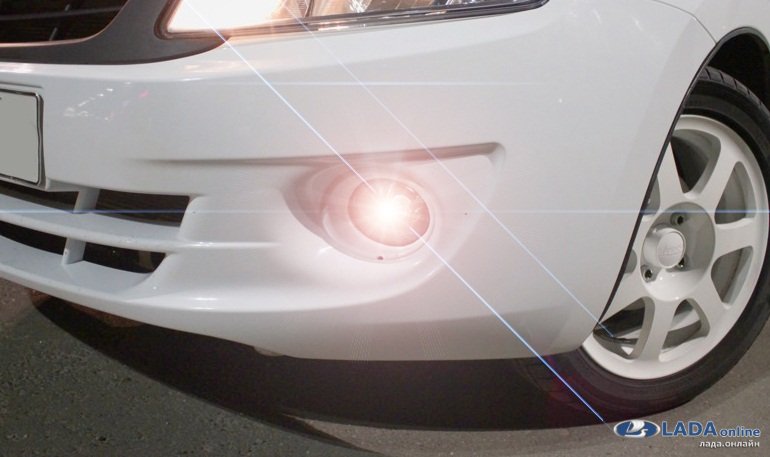

Как установить противотуманные фары Lada Granta, видео подключения противотуманок

Как известно, предназначение противотуманной оптики заключается в обеспечении лучшего освещения дорожного покрытия при эксплуатации авто в непогоду.

Этот тип фонарей должен быть правильно подключен и настроен, поскольку его работоспособность во многом влияет на безопасность водителя.

Из этого материала вы сможете узнать, как выбрать противотуманные фары Лада Гранта и как правильно их установить в гаражных условиях.

Какие ПТФ ставить на Гранту?

На сегодняшний день в продаже можно найти противотуманки на Лада Гранта в двух вариациях — с плоским стеклом либо сферическим. В данном случае выбор устройств полностью зависит от предпочтений автовладельца.

Как пишут наши соотечественники в своих отзывах, сферическое стекло по своей конструкции является более прочным и крепким. Такие выводы автолюбители делают потому, что оно обладает лучшим сопротивлением по отношению к вибрациям, а также ударам камней.

В продаже можно найти специальные ПТФ для Гранты Лифтбек, они могут устанавливаться на эту модель авто, но обычно автовладельцы используют противотуманки от Калины (автор видео — Владимир Геннадьевич).

Детальная инструкция по установке противотуманок

Установка противотуманных фар на Гранту — процедура не из легких. Многие наши соотечественники предпочитают произвести подключение и регулировку оптики на СТО.

В этом случае вы можете быть уверены в том, что все будет сделано правильно и в соответствии с правилами.

Однако монтаж оптики может быть произведен и в домашних условиях — в этом нет ничего сложного, если вы будете четко следовать инструкции, приведенной ниже.

Процедура монтажа

Для установки вам потребуется стандартный слесарный инструмент, включающий в себя отвертки, канцелярский нож. Также потребуется дрель для сверления отверстий и наждачная бумага. Разумеется, также вы должны купить комплект противотуманной оптики, в котором должна быть инструкция и схема подключения.

Итак, как установить противотуманную оптику на Гранту:

Для начала нужно открыть капот и отключить аккумулятор, то есть отсоединить от него клемму «-». Это делается для того, чтобы обесточить бортовую сеть, поскольку все работы с фарами должны производиться при отключенном питании.

Далее, производится демонтаж переднего бампера.

Чтобы сделать это, вам необходимо будет выкрутить болты, фиксирующие решетку радиаторного узла, а также самого бампера. Два болта располагаются под номерным знаком, также надо открутить болты нижнего крепления. Выполнив эти действия, открутите саморезы, фиксирующие бампер в нижней части к подкрылкам и на арках колес.

Осторожно, чтобы не повредить, демонтируйте бампер, для этого его уголки нужно будет немного раздвинуть.

Теперь бампер можно установить на ровную плоскость — вам необходимо подготовить место для монтажа противотуманок. Для этого вам потребуется дрель — с ее помощью нужно просверлить отверстия по всему периметру выемки, которая имеется на бампере.

Далее, используя канцелярский нож, необходимо будет демонтировать заглушки. Края полученных отверстий в любом случае будут неровными, поэтому вам придется также обработать их наждачной бумагой или камнем, который нужно будет зажать в дрель. Аналогичные действия осуществляются и на обратной сторону бампера.

Затем нужно будет установить корпус оптики в место монтажа.

В отверстии для установки его нужно будет закрепить при помощи саморезов. Удостоверьтесь в том, что корпус фары установлен прочно и надежно — если он будет «гулять» по отверстию, то на него будут воздействовать сильные вибрации, образующиеся при езде по неровной дороге. Соответственно, это может привести к ускоренному выходу из строя источников питания в фаре.

Следующим этапом будет электрическая установка противотуманок. В комплекте к ПТФ должна идти инструкция со схемой подключения. В любом случае, проводка от оптики проводится через моторный отсек в салон транспортного средства, в частности, через специальное технологическое отверстие для проводов блока предохранителей.

Выполнив эти действия, в блок предохранителей нужно установить реле и соответствующий предохранительный элемент, которые будут отвечать за работу туманок. Один из приводов от оптики следует подключить к кнопке управления в салоне, которую следует установить на центральную консоль.

После того, как все эти шаги будут сделаны, нужно будет установить передний бампер на место. При этом вам потребуется помощник, чтобы при установке бампера он втягивал проводку управления оптикой в моторный отсек. Когда бампер будет на месте, провода туманок нужно надежно зафиксировать при помощи стяжек.

Не лишним будет дополнительно заизолировать проводку с помощью изоленты — это позволит предотвратить возможное негативное воздействие влаги на провода.

Далее, вам остается только подключить аккумуляторную клемму и произвести диагностику работоспособности оптики. Если есть необходимость, световой поток можно отрегулировать в один уровень с ближним освещением.

Цена вопроса

Стоимость противотуманной оптики может изменяться в зависимости от магазина, а также региона, в котором делается покупка. Средние цены на туманки приведены ниже.

Видео «Детальная инструкция по монтажу оптики»

Подробная инструкция по монтажу противотуманной оптики в гаражных условиях с описанием всех нюансов и особенностей приведена на видео ниже (автор ролика — канал NapoziTiV).

• Учимся выбирать и менять ходовые огни на Гранте
• Как правильно установить на Ладу Гранту защиту от угона — сигнализацию?
• Меняем ремень генератора на Ладе Гранте своими руками

Как Установить Противотуманки На Гранту

Установка противотуманок на Ладу Гранту

Противотуманки (ПТФ) для автомобиля – функция необязательная. Но их наличие дает много преимуществ. Они расширяют пучок света и таким макаром облагораживают обзор при тумане, снегопаде, сильном дождике, также в ночное время суток. Не считая того, внешний облик машины очень выигрывает – становится более дерзким, стильным и законченным.

Многие модели ВАЗ, в особенности в экономных базисных комплектациях, не имеют ПТФ. Одна из таких – Лада Гранта. Но не стоит отчаиваться. Своими руками установить на Гранту противотуманные фары не тяжело, а цена в этом случае будет малой.

Внимание! Принципиальным условием в таком деле будет наличие хотя бы малого представления о работе с электрикой. В неприятном случае, лучше обратится в мастерскую.

Выбираем ПТФ на Гранту

Противотуманки на Гранту представлены на рынке в 2-ух видах: со сферическим и с плоским стеклом. Каждый обладатель машины по собственному вкусу выбирает противотуманки на Гранту, стоимость которых начинается с суммы 1200 рублей за пару. По отзывам водителей, сферическое (выпуклое) стекло более крепкое, оно лучше сопротивляется ударам камешков.

В главном употребляют ПТФ от Калины, но также можно приобрести туманки на Гранту лифтбек. Их номер в каталоге – 2190-3742010-11.

Установка противотуманок на Лада Гранта

Перед тем как установить противотуманки Гранта, придется провести предварительные работы. Осмотрите фронтальный бампер – в его нижней части есть штатные штампованные места под ПТФ.

На моделях более позднего производства в этих местах инсталлируются заглушки, которые можно просто выжать. Тут же будет поведано, как установить противотуманки на Лада Гранта в случае, если их нет.

Установка противотуманок на ЛАДУ ГРАНТУ

Алексей устанавливает на собственный автомобиль LADA GRANTA противотуманные фары. «Выдались выходные, решил .

ЛАДА ГРАНТА УСТАНОВКА ПРОТИВОТУМАННЫХ ФАР СВОИМИ РУКАМИ

Здрасти. Сейчас будем ставить ПТФ на Гранту, противотуманки на Гранте ставятся в штатные отверстия.

Для этого понадобятся следующие комплектующие и инструменты:

• высококачественные противотуманки Лада Гранта,
• монтажный набор для подключения ПТФ Гранта,
• отвертки «плюс/минус»,
• дрель и хоть какое тонкое сверло,
• наждачный камень подходящего поперечника, ратфиль либо тонкодисперсная наждачка,
• ножик канцелярский,
• кусачки,
• набор ключей.

Дальше проводится установка ПТФ на Гранту своими руками по описанному ниже методу.

1) Во-1-х, отсоединяем минусовую клемму от аккума. Этот шаг просто нужен, потому что неважно какая работа с электрикой просит подготовительного обесточивания.

2) Снимаем фронтальный бампер. Для этого откручиваем болты крепления радиаторные решетки и бампера, два болта, расположенные под номером, и болты нижнего крепления. Потом выворачиваем шурупы, которые укрепляют бампер снизу к подкрылкам и в колесных арках. Аккуратненько вытаскиваем бампер, осторожно раздвигая в стороны его уголки.

3) Ставим бампер на ровненькую поверхность. Чтоб приготовить место под туманки на Гранту, воспользуемся дрелью. По периметру штампованной выемки сверлим отверстия.

Потом избавляемся от заглушки при помощи ножика. Края отверстия получаются неровными – сглаживаем их наждачным камнем, зажатым в дрель, ратфилем либо тонкодисперсной наждачкой.

С другой стороны бампера производим такие же операции.

4) Вставляем корпус фары в место посадки и закрепляем его шурупами – таким макаром производится установка ПТФ на Гранту.

5) Дальше осуществляем электромонтаж ПТФ. Схема подключения находится в аннотации к монтажному набору. Провода в салон автомобиля заводим через подкапотный отсек и отверстие для проводки монтажного блока.

6) Устанавливаем в монтажный блок реле и предохранитель, отвечающие за фары противотуманные Гранта. Один из проводов необходимо подсоединить к кнопке, включающей задние ПТФ. Таковой вариант подключения к модулю управления светотехникой (МУС) более прост в выполнении, и данные о работе устройства будут выводиться на приборную панель.

7) Навешиваем бампер на место, одновременно втягивая провода ПТФ в подкапотное пространство. Надежно закрепляем их стяжками.

8) Подсоединяем клемму к аккумулятору и проверяем, как работают на Лада Гранта противотуманные фары. При необходимости, регулируем пучок света ПТФ в один уровень с ближним светом фар.

Противотуманные фары Гранта Лифтбек монтируются аналогично.

Чтобы купить противотуманки на Гранту, достаточно заехать в любой автомагазин, либо заказать их по интернету, не выходя из дома. Совсем немного времени потребуется, чтобы установить противотуманные фары на Гранту, цена на них вполне приемлема, а преимущества использования окупят все затраты.
