Обзор сигнализации «старлайн а91»: описание, технические характеристики и 8 шагов по установке системы

Русская сигнализация Старлайн А91 не нуждается в рекламе, её надежность испытана временем. Почти все обладатели отдают предпочтение конкретно данной нам модели, сочетающей внутри себя наилучшие разработки инженеров компании при относительно низкой стоимости. Широкий температурный режим дозволяет без заморочек употреблять охранный комплекс в всех погодных районах Рф.
В текущее время модель не выпускается, её заменила наиболее совершенная сигнализация 4-ого поколения А93, тем не наименее, этот комплекс еще можно отыскать на прилавках авто магазинов.

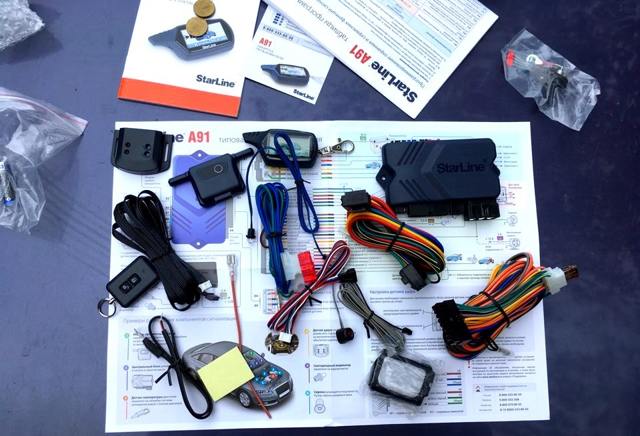

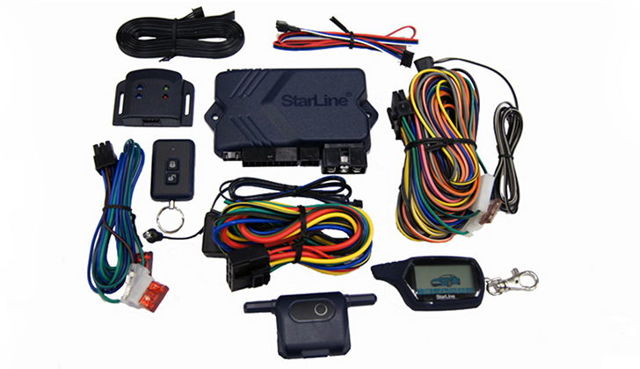

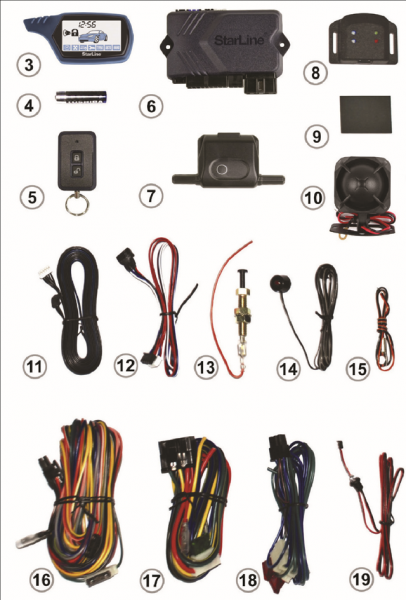

Комплектация

В комплекте автосигнализации starline находится все нужное для установки оборудования. В упаковочной картонной коробке находятся:

• две сервисные книги с аннотацией по установке и эксплуатации сигнализации;
• центральный блок управления;
• главный и запасной брелоки;
• приемно-передающий модуль;
• набор датчиков;
• концевые выключатели;
• набор проводов;
• звуковая сирена;
• сервисная клавиша;
• светодиодная контрольная лампа;
• чехол для брелока;
• батарейка.

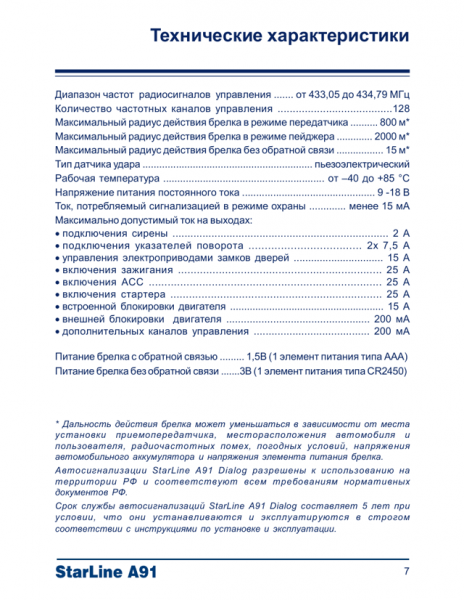

 Технические свойства

В таблице приведены полные технические характеристики автосигнализации starline А91.

Спектр применяемых частот радиосвязи
от 433,05 до 434,75 МГц

Количество каналов управления
128

Дистанция связи брелока в режиме передатчика
800 метров

Дистанция связи брелока в режиме пейджера
2000 метров

Дистанция работы запасного брелока
15 метров

Датчик удара
пьезоэлектрический

Спектр рабочей температуры
от –40 до +85 °С

Спектр напряжения питания
от 9 до 18 Вольт

Потребляемый ток в охранном режиме
наименее 15 мА

Очень допустимый ток на выходах подключения.

Сирена
2 Ампер

Указатели поворотов
2 х 7,5 Ампер

Электроприводы дверных замков
 15 Ампер

Включение зажигания
25 Ампер

Включение АСС
25 Ампер

Включение стартера
25 Ампер

Интегрированная блокировка мотора
15 Ампер

Наружная блокировка мотора
200 мА

Доп каналы управления
200 мА

Питание для брелока обоесторонней связи
1 элемент питания типа ААА 1,5 вольта

Питание для доп брелока
1 элемент питания типа CR2450 3 вольта

Главные способности

Основная функция охранной сигнализации starline заключается в предупреждении окружающих и обладателя кара о попытках несанкционированного проникания в салон тс сторонних лиц.
При попытке вскрытия дверей, капота и багажника срабатывает предупреждающий звуковой сигнал сирены, сопровождающийся моргающим световым сопровождением.
Сразу шофер получает информацию на брелок о нарушении определенной охранной зоны:

• вскрытие двери;
• багажника;
• моторного отделения;
• удара по кузову кара.

Доп функции

Не считая главный охранной деятельности сигнализация с автозапуском starline дозволяет создавать пуск мотора в нескольких режимах:

• дистанционно с брелока;
• в определенное время с внедрение таймера;
• при достижении определенного порога низкой температуры.

Для дизельных каров предусмотрен режим турботаймера, производящий выключение мотора опосля понижения температуры турбины.
Телематический модуль GSM дозволяет получать информацию и делать управление без ограничений в зоне покрытия мобильной связи. Дозволяет найти координаты местопребывания и маршрут движения кара с точностью до 4 метров.

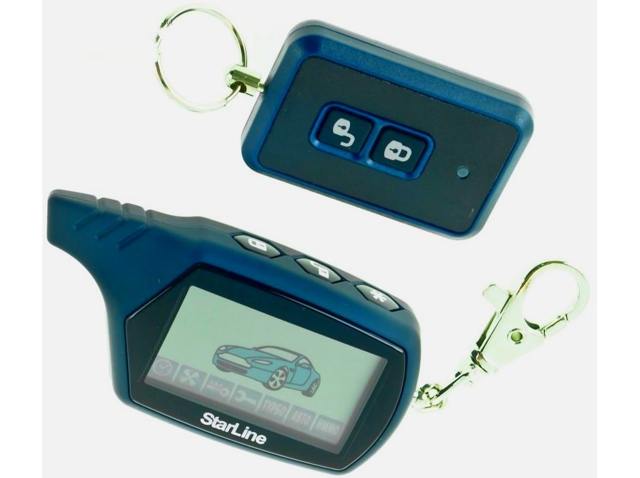

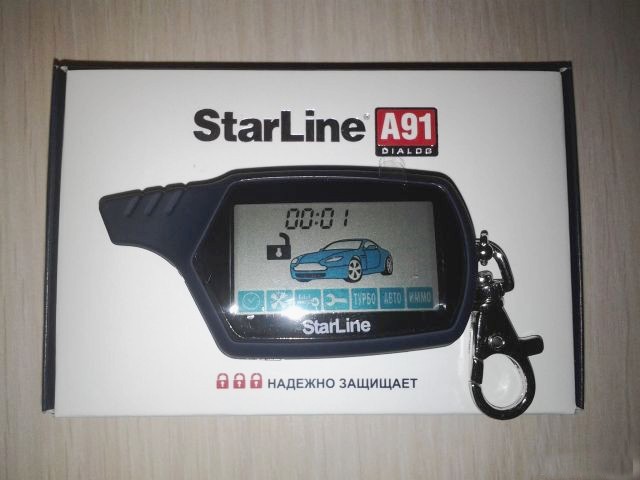

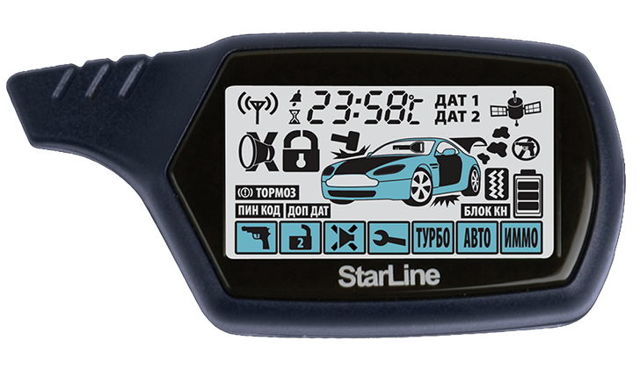

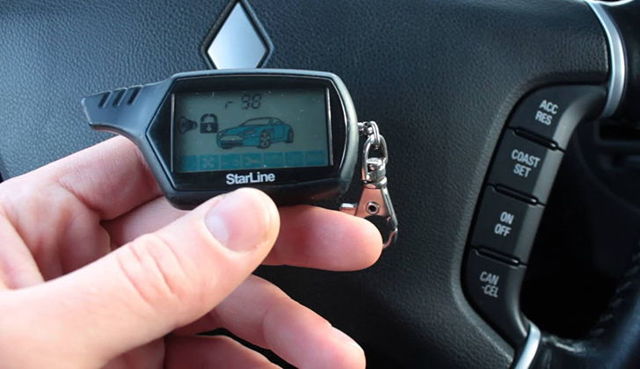

Описание брелока сигнализации

Корпус брелока сигнализации starline сделан из прочной пластмассы и способен выдержать многократное падение на твердую поверхность.

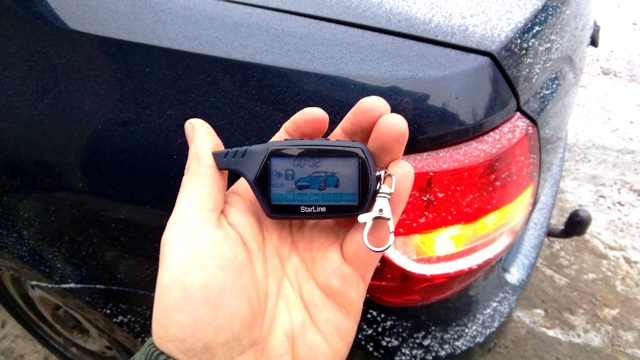

Основной брелок для сигнализации starline обустроен жидкокристаллическим экраном на котором показываются  интуитивно понятные пиктограммы. Три клавиши управления находятся на боковой части эргономического корпуса. Второстепенный брелок имеет две клавиши, расположенные на плоской стороне корпуса.

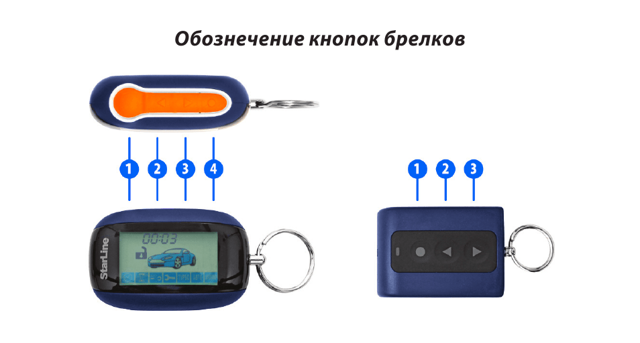

Клавиши базисного брелока

1-ая кнопка при маленьком нажатии производит закрытие дверных замков и включение охранного режима. Долгое удержание производит включение сигнализации  без подачи сигналов. Двойное нажатие клавиши активирует работу датчика удара.
Разовое нажатие 2-ой клавиши обеспечивает отпирание дверей и отключение сигнализации. Долгое удержание клавиши производит открытие замков и отключение охраной системы в бесшумном режиме. Деактивация ударного датчика осуществляется двойным нажатием.
Разовое нажатие третьей клавиши дозволяет произвести диагностику охранного комплекса и показаний температуры снутри салона. Удержание клавиши в нажатом состоянии обеспечивает выбор режима автозапуска. Двойной нажим запускает режим прогрева мотора.

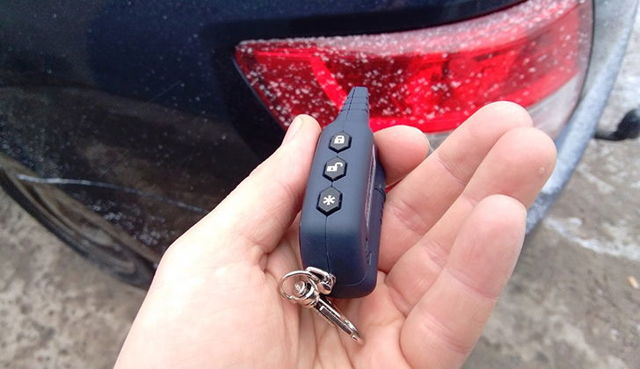

Клавиши доп брелока

Две клавиши второстепенного брелока делают в точности деяния первых 2-ух клавиш головного устройства. 3-я кнопка отсутствует по причине используемой однобокой связи.

Установка сигнализации Старлайн А93

Опытнейший электрик затрачивает около 5 часов на установку сигнализации старлайн. Полностью естественно, что у производящего без помощи других установка, схожая операция займет еще больше времени. По данной нам причине почти все предпочитают создавать установку в сервисных центрах. Для тех, кто в состоянии установить без помощи других сигнализацию, поведаем наиболее тщательно.

Самостоятельная установка: пошаговая аннотация

Все монтажные работы должны быть выполнены аккуратненько. Соединения в местах скрутки проводов пропаяны паяльничком и заизолированы. Элементы сигнализации накрепко закреплены в местах труднодоступных попаданию воды и температурного действия.
Перед началом работ следует обесточить систему, отсоединив клеммы аккума.
Работы выполняются в последующей последовательности:

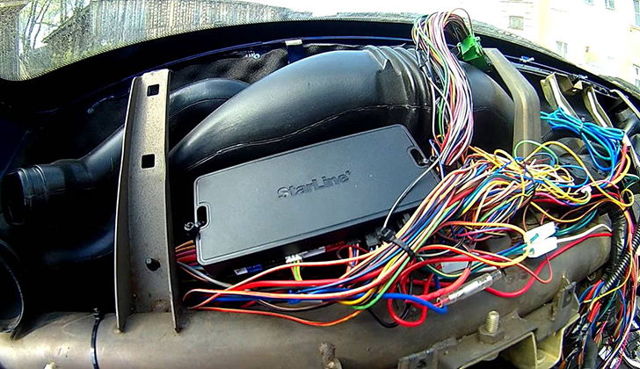

Установить центральный блок управления, закрепив болтами либо шурупами.

Подключить к блоку силовые провода питания.

Установить датчик удара в районе центральной продольной оси кара.

В моторном отделе произвести установку температурного датчика поблизости термостата.

Произвести установка сирены в отдалении от источников тепла.

На приборной панели либо фронтальной стойке закрепить светодиодный индикатор.

В высшей части лобового стекла на обоесторонний скоч установить приемно-передающий модуль.

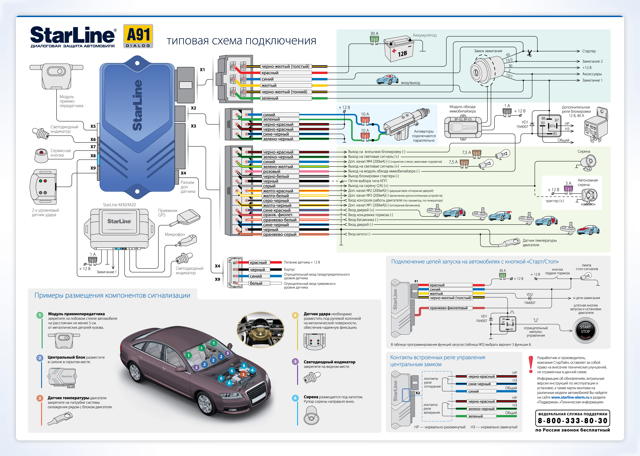

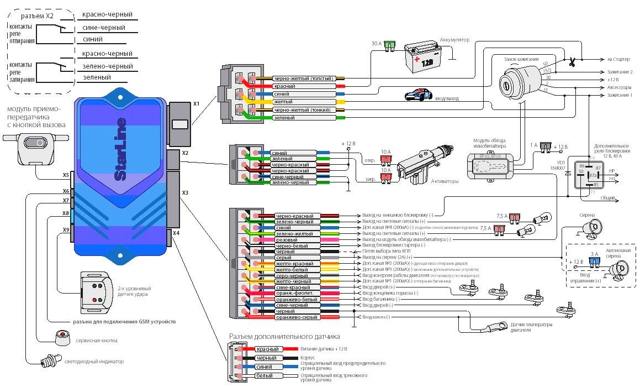

Уложить проводку и подключить согласно аннотации.

Подсоединив аккумулятор, проверить работоспособность системы.
Во время подключения аккума может быть срабатывание охранного режима, недозволено оставлять брелоки снутри кара.

Эксплуатация сигнализации Старлайн А93

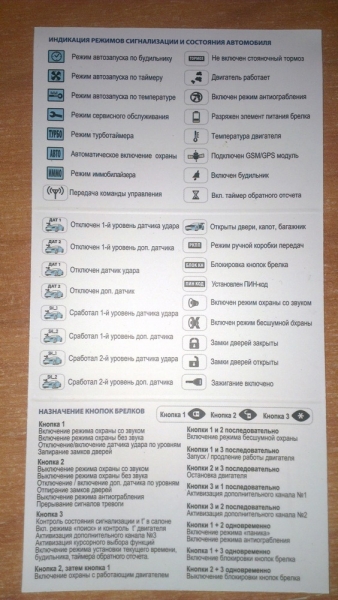

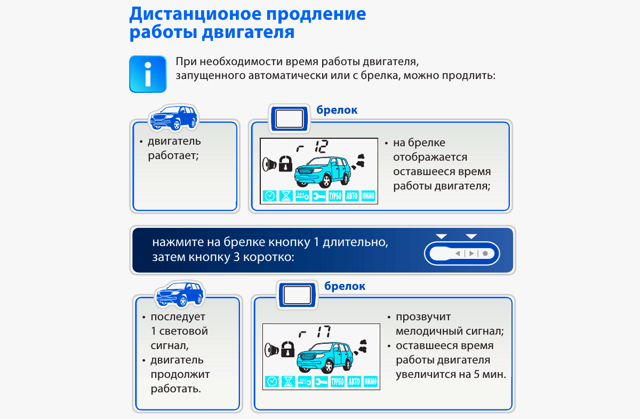

Композиции кнопок брелока

Управление функциями сигнализации старлайн с автозапуском делается с основного брелока с применением касания одной либо 2-ух кнопок. В ниже приведенной таблице показаны варианты включения главных функций

Программирование функций

Для программирования функций сигнализации starline a91 нужно войти в меню. Для этого следует при выключенном зажигании 5 раз надавить на сервисную клавишу. Включив зажигание, дожидаемся 5 откликов сигнализации, подтверждающих вход.
Дальше кнопкой Валет выбирается функция опции. Из 4 предложенных вариантов выбирается более пригодный клавишами брелока. Краткосрочное нажатие первой клавиши соответствует первому варианту, долгое и одно куцее – четвертому.
2-ая кнопка – второму и 3-я, соответственно, третьему варианту.

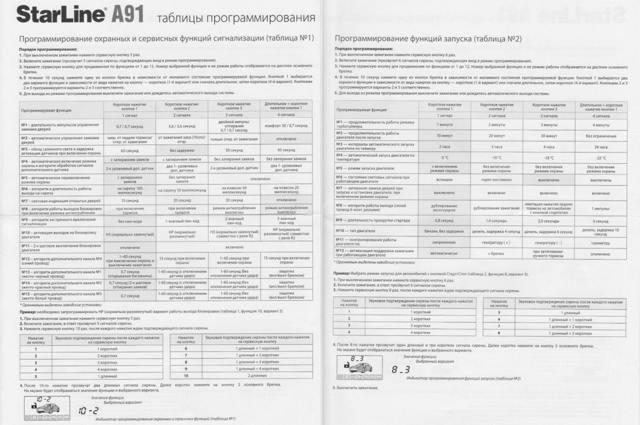

В аннотации по эксплуатации автосигнализации старлайн имеется таблица программирования функций, которая смотрится схожим образом.

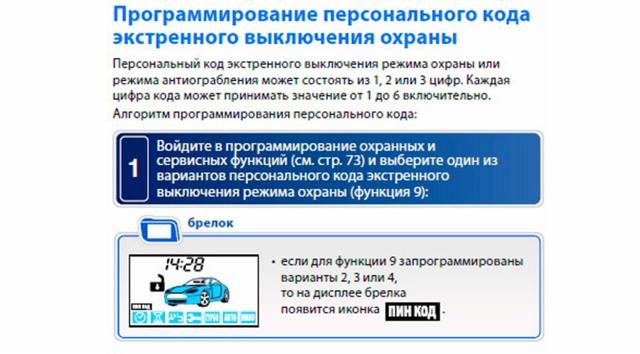

Выключение сигнализации с брелока

Для того чтоб иметь возможность отключить сигнализацию старлайн с брелока, следует установить индивидуальный код, состоящий из одной, 2-ух либо 3-х цифр, со значением числа от единицы до 6.
Для этого следует войти в режим программирования и избрать функцию 9. На мониторе брелока покажется иконка ПИН КОД. Для входа в режим установки пин-кода при выключенном зажигании нужно надавить 4 раза сервисную клавишу.

Опосля этого включить зажигание и надавить сервисную клавишу один раз, вход в режим установки первой числа кода будет доказан единичным звуком сирены.

Дальше в течении 5 секунд с помощью кнопок на брелоке следует ввести первую цифру кода согласно таблице.

Аналогичным методом делается установка следующих цифр кода.

Обзор сигнализации Starline A91 — мы расскажем о надежности СтарЛайн А91

Общие требования к сигнализации

• Парковка автомобилей должна выполняться с учетом дальности действия брелока;
• Необходимо учитывать трансмиссию транспортного средства;
• Обозначены меры безопасности при включении автозапуска, с использованием Старлайн.

В руководстве по эксплуатации изложены последовательность установки, настройки, использования охранной сигнализацией (руководство можете скачать ниже).

Характеристика сигнализации Старлайн А91

Компактный лёгкий светодиодный прибор прекрасно справляется с задачами охраны автомобиля и оповещения владельца о нарушениях стандартного режима. Он не только предупредит хозяина, находящегося на расстоянии до двух километров от железного друга, о попытке угона, но и поможет с защитой. Специальные встроенные функции автосигнализации Starline A91 заблокируют работу любого существующего кодграббера, используемого авто угонщиком.
Интеллектуальная кодовая защита, основанная на диалоговой подаче информации, обладает возможностью создания индивидуального шифрования передачи информации.
Компания Старлайн на модели A91 впервые использовала принцип разных частот и их частой смены при передаче кодовой информации. Это дало возможность предотвратить перехват и потерю данных.
В сигнализации Starline A91 имеется автоматический запуск двигателя на расстоянии до одного километра от автомобиля, облегчённый поиск его на стоянке, возможность перекрытия радиосигналов и помех за счёт 128 канального трансивера. Улучшенное (по сравнению с предыдущими сериями) соотношение поглощения шума и поступления сигнала, приемлемая цена (от 12 до 15 тысяч рублей) усиливают яркость впечатлений от приобретения сигнализации Starline A91.
В комплектацию входят брелоки с жидкокристаллическим индикатором и без него, позволяющие управлять функциями прибора. Меню на русском языке и три кнопки (на брелоке с ЖКИ) (две на запасном брелоке) создают двухступенчатую систему оповещения и двухуровневую систему открытия дверей.

Сведения о мерах безопасности и технических характеристиках

Рассматриваемая сигнализация Starline А91 спроектирована, изготовлена с применением технологических решений, отвечающих современным требованиям. Управляющие команды сигнализации Старлайн передаются криптостойким кодированным сигналом. Коды шифруются ключами, защищающими транспортные средства от грабителей, угонщиков, использующие электронные средства вскрытия.
Радио тракт, рассчитанный на много каналов, надежно защищает от помех, создаваемых техсредствами предприятий, организаций больших городов. Брелоком автосигнализации Старлайн А91 принимаются сообщения, в условиях города, с удаления больше, чем 1 км. Результаты тестирования опции автозапуска показали уверенный запуск с расстояния 240 м в спальном районе Москвы.
На надежность автосигнализации Starline A91, а также опции автозапуска влияют некоторые факторы: место парковки автотранспорта; радио помехи; величина напряжений источников питания. Главное достоинство сигнализация Starline A91 –стабильная работа в течении 5 лет, если монтаж, эксплуатация проводятся согласно требованиям, рекомендациям соответствующих инструкций.
Цена сигнализации Starline А91 в РФ колеблется – около 7 000 руб. в Москве, свыше 15 000 руб. в регионах.

• Радиосигналы автосигнализации Starline A91 передаются с частотами 433,05 – 434,79 МГц;
• Рассчитана на 128 управляющих каналов;
• Брелок сигнализации Старлайн A91 срабатывает с расстояний в режимах: передачи – 800 м; пейджера – 2 000 м; в случае использования пульта без обратной связи – 15 м;
• Автосигнализация Starline A91 работает при температурах -400 – +85 0C;
• Максимальная величина токов составляет – 200 мА – 25 А;
• Сигнализация Старлайн функционирует при напряжении от 9 до 18 В;
• Пульты управления срабатывают от источников питания: 1,5 В – для пульта имеющего обратную связь; 3 В – с отсутствием.

Важные функции сигнализации Старлайн А91

Имеется центральный блок управления, датчик температуры двигателя, двухуровневый сигнализатор поступления ударов, кнопка, регулирующая открытие капота.
Интеллектуальный диалоговый режим защиты позволяет автосигнализации Starline A91 блокировать любые попытки проникновения внутрь, мгновенно передавая на брелоки всю информацию. Благодаря новейшему ПО, скорость передачи сигнала (по сравнению с более ранними аналогами) увеличена на 20%.
Автосигнализация Starline A91, созданная компанией Старлайн A91, рассчитана на большой диапазон температур. Благодаря этому показателю может работать, как в условиях жёсткого холода, так и при большой жаре.
Сигнализация Старлайн A91 выполняет важную роль в охране автотранспорта. Она защищает автомобили от угона и ограблений. В автосигнализации Старлайн А91 присутствует самодиагностика, функции комфорта, сервиса.
Наш обзор наиболее нужных опций поможет Вам немного подробнее представить возможности автосигнализации Starline A91:

Опции охраны контролируют состояние силового агрегата. С помощью концевых выключателей отслеживается положение дверей, капота, багажника, ручника. Рассматриваемая сигнализация Старлайн A91, контролирует цепь зажигания, реагирует на датчики ударов.

Новые технологии используются для защиты от воров, владеющих электронными средствами взлома. Автосигнализации Starline A91 запоминает исходное состояние, когда отключается питание, возвращается при включении питания.

Комфортные условия пользования сигнализацией Старлайн обеспечиваются бесшумным включением, выключением режима охраны. Центральные замки автотранспорта включаются и выключаются с дистанции. Автосигнализация Старлайн A91 создает комфортные условия программирования многих опций, оперативным возвратом к установкам предприятия изготовителя.

Особо в сигнализации Старлайн следует отметить возможность автозапуска двигателя. Автоматический запуск силовой установки может быть произведен на транспорте, работающем на бензине и дизтопливе, с МКПП и АКПП. Автосигнализацией Starline A91 реализуется опция с помощью пульта управления, показывающая время работы мотора на экране.

Сигнализацией Старлайн блокируется двигатель в автоматическом режиме. Опция программируется таким образом, что по истечении 30 секунд после остановки мотор блокируется, вне зависимости от того включены охранные опции или нет. Опция называется «Режим иммобилайзера». В этом режиме невозможно запустить двигатель.

Рассматриваемая автосигнализация Starline A91 имеет множество других полезных опций. Более подробно описано в руководстве по эксплуатации.
Starline A91 Dialog инструкция по эксплуатации.
Starline A91 Dialog инструкция по установке.

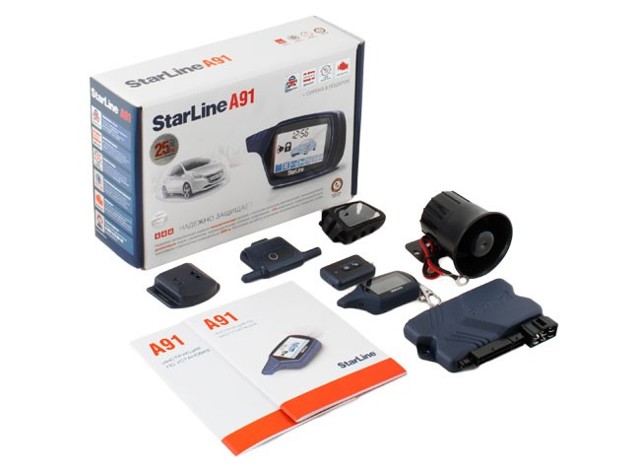

Комплектация поставки сигнализации Starline A91

Приобретая автосигнализацию Starline A91, следует проверить комплектность поставки. Сложное устройство включает полный набор необходимых изделий для нормального функционирования сигнализации Старлайн. Сигнализации Стралайн А91 оснащается:

• Главным процессорным блоком и приемопередатчиком автосигнализации Starline A91;
• Противоударными и температурными датчиками;
• Проводами для подключения автосигнализации Старлайн;
• Предохранительными кнопками – 2 шт. и светодиодным индикатором;
• Двумя брелоками сигнализация Старлайн: трехкнопочным (главным) с ЖК экраном и двухкнопочным (запасным). Главный имеет обратную связь;
• Двумя инструкциями – на установку и эксплуатацию сигнализации Starline A91.

Надежность автосигнализации Старлайн А91 увеличится в разы с приобретением GSM-модуля Старлайн. Важное достоинство рассматриваемой автосигнализации то, что встраиваемый телематический GSM-модуль может работать с сотовой связью. Цена увеличится соответственно, но сигнализация Starline A91 того стоит. Подключенный модуль, вне зависимости от расстояния обеспечивает:

• Обмен информацией с базовым блоком.
• Подачу команд на автозапуск из любой зоны, покрываемой сетью.
• Очевидным достоинством сигнализации Старлайн А91 является возможность подачи команд на включение вспомогательных опций, например – обогрев сидений.
• Определение координат и отслеживание нахождения автомобиля.

Сигнализация StarLine А91 с автозапуском (инструкция по эксплуатации и настройка)

Автосигнализация Старлайн А91 с автозапуском является одной из наиболее востребованных противоугонных систем у российских автомобилистов. Она отличается широким набором функций, высокой надежностью, длительным сроком службы и хорошим соотношением цены и качества. Кроме системы А91, в линейку российского производителя входят модели B91 (б91), A91w, А91 Диалог и др.

Технические характеристики

Сигнализация Starline А91 функционирует на несущей частоте при передаче импульсов в диапазоне от 433,05 до 434,79 МГц. Для управления системой используется 128 частотных каналов.
Максимальный радиус действия основного брелока при передаче команд составляет 800 м, приеме сигналов — 2000 м. Дополнительный брелок работает на расстоянии до 15 м от автомобиля.
Эти характеристики могут уменьшаться из-за особенностей местности, погоды и электромагнитных помех.

Сигнализация работает в широком температурном диапазоне: -40…+85 °С. Датчик удара относится к пьезоэлектрическому типу. Противоугонная система функционирует от бортовой сети с напряжением 9-18 В.
В режиме защиты сигнализация не должна потреблять более 25 мА электрического тока. В основной брелок устанавливается элемент питания типа «ААА» 1,5 В, в дополнительный — батарейка «CR2450» 3 В.
Модифицированная версия системы — поставляемая с инструкцией Starline A91 Dialog.

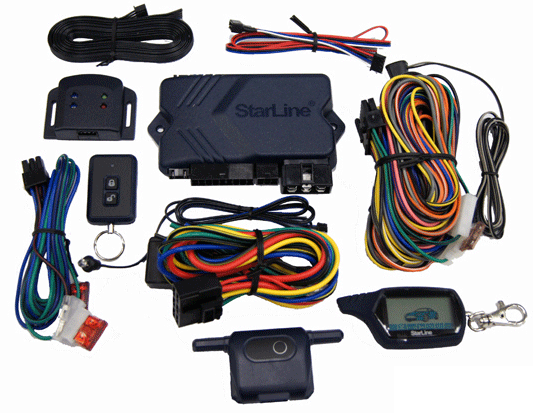

Комплектация

У противоугонной системы Старлайн А91 такая комплектация:

• инструкция по эксплуатации сигнализации;
• руководство по установке системы;
• пульт дистанционного управления с ЖК-дисплеем;
• дополнительный коммуникатор без дисплея;
• главный процессорный модуль;
• приемопередатчик с антенной и скотч для его крепления;
• 2-уровневый датчик удара;
• сирена;
• кабели приемодатчика и датчика удара;
• кнопка капота;
• сервисная кнопка;
• температурный датчик;
• кабели: основной, силовой, центрального замка;
• светодиодный индикатор.

Функции

Диапазон возможностей автосигнализации Starline A91 широк и не ограничивается противоугонными функциями. Система охраняет все основные зоны автомобиля: силовую установку, двери, багажный отсек, капот, кузов, зажигание. Физические воздействия на машину фиксируются датчиком удара.

Противоугонные функции сигнализации:

• вся информация о состоянии системы передается на коммуникатор;
• автоматическое включение сирены при срабатывании датчика удара;
• специальный блокиратор двигателя предотвращает несанкционированный запуск мотора;
• для снятия с охраны используются индивидуальные пароли;
• выключение охранного режима производится по 2-уровневому алгоритму;
• попытка демонтировать сигнализацию злоумышленником приведет к блокировке мотора.

Основные функции самодиагностики:

• мониторинг всех охранных датчиков с их отключением в случае неисправности;
• определение состояния системы 91а по диодной лампочке;
• фиксация воздействия на ту или иную зону автомобиля с передачей этой информации владельцу;
• при включении сирены звучат сигналы на пульте;
• для определения неполадок с концевыми выключателями используется диодная индикация.

Сервисные возможности системы:

• бесшумная защита;
• постановка на охрану при заведенном моторе;
• бесшумное включение и выключение режима охраны;
• активация защиты без использования пульта;
• удаленное управление центральным замком;
• 2-шаговое открытие дверных замков;
• опция поиска автомобиля;
• управление освещением;
• вызов из машины;
• служебный режим;
• 2 режима работы основного брелока: звуковой и виброрежим;
• раздельная индикация температуры в салоне и моторном отделении;
• режим энергосбережения основного пульта;
• опция удаленного программирования коммуникаторов и системы 91A;
• дополнительная установка GSM-модуля;
• сброс настроек до заводских.

Преимущества и недостатки

Судя по отзывам владельцев, охранная система Starline A91 имеет следующие преимущества:

• широкий набор функций: противоугонные, сервисные возможности, опции определения неисправностей;
• возможность дистанционного запуска двигателя для прогрева силовой установки в холодное время года;
• оповещение владельца посредством подачи на коммуникатор звукового и вибросигнала;
• удобный брелок с ЖК-дисплеем с возможностью программирования индивидуальных опций;
• подробная и понятная инструкция, с помощью которой пользователь сможет самостоятельно настроить сигнализацию Старлайн;
• возможность подключения дополнительного оборудования;
• умеренная цена.

Недостатки:

• невысокий уровень защиты от взлома по сравнению с другими моделями (A91 Dialog, А91W, В91);
• непрочный корпус устройства;
• низкая влагоустойчивость;
• со временем качество работы сигнализации ухудшается;
• сложность первичной настройки дистанционного запуска силовой установки;
• вызывает нарекания работа техподдержки.

Установка и подключение

Установка сигнализации производится на транспортных средствах с напряжением аккумулятора 12 В.

Монтаж

Инструкция по установке сигнализации поможет выполнить монтаж системы. Центральный блок фиксируется в скрытом месте салона машины на ровной поверхности с помощью винтов-саморезов или специального скотча. Оптимальное решение — установка модуля под приборной панелью или за бардачком. Особое внимание следует уделить влагоизоляции блока.

Приемопередатчик с антенной фиксируется на лобовом стекле автомобиля. Чтобы дальность передачи сигнала была максимальной, от антенны до железных элементов кузова должно быть не менее 50 мм. Сирена размещается под капотом во влагоизолированном месте вдали от источников тепла. Рупор должен быть направлен вниз, чтобы вода не затекала в устройство.
Дополнительный датчик температуры мотора крепится на металлических элементах корпуса силовой установки.
Светодиодный индикатор устанавливается в удобном месте на передней панели автомобиля. Датчик удара следует прочно зафиксировать в середине салона с помощью саморезов. Сервисная кнопка монтируется скрытно от глаз злоумышленников, но в доступном месте для пользователя. Кнопочные выключатели в багажном отсеке и под капотом крепятся так, чтобы зазор между контактами был не менее 3 мм.

Схема подключения

Подробная схема подключения автосигнализации Старлайн приведена в инструкции по установке.

Подключение проводов 18-контактного разъема центрального блока:

• Черный — минусовой контакт автомобиля. Соединяется с корпусом машины.
• Черный в виде короткой петли — выбор типа коробки передач. При ручной КПП петля разрезается, автоматической — сохраняется.
• Желто-зеленый и черно-зеленый — присоединяются к лампам указателей поворота.
• Серый — положительный выход управления сиреной.
• Черно-синий и черно-красный — выходы на кнопочные выключатели дверей.
• Оранжево-серый и оранжево-белый — подключаются к концевикам капота и багажника, соответственно.
• Черно-желтый, красно-желтый, бело-желтый и синий — отрицательные выходы дополнительных каналов (1, 2, 3 и 4, соответственно).
• Черно-белый — отрицательный контакт состояния сигнализации.
• Розовый — отрицательный выход управления модулем обхода.
• Черно-красный провод — отрицательный выход управления внешней блокировкой двигателя.
• Черно-серый — универсальный вход контроля за работой автомобильного двигателя.

Подключение к центральному замку

Распиновка проводов:

• белый провод внутреннего реле подключается к синему кабелю ЦЗ;
• зеленый провод — к коричневому кабелю ЦЗ.

Подключенный кабель белого цвета подает сигнал на отпирание дверей, зеленый — запирание.

Инструкция по эксплуатации

Инструкция к сигнализации Starline A91 содержит описание технических характеристик и комплектности системы, руководство по установке и настройке, таблицы программирования различных функций. Управление сигнализацией осуществляется строго по рекомендациям, данным в инструкции.

Обозначение иконок и кнопок

В инструкции по эксплуатации описывается значение клавишей и иконок на коммуникаторе.
На экране брелока появляются такие значки:

• циферблат часов — режим автозапуска по будильнику;
• крутящийся пропеллер — режим автозапуска по таймеру;
• градусник — режим автозапуска по температуре;
• гаечный ключ — служебный режим;
• надпись «ТУРБО» — турботаймер;
• «АВТО» — автоматическое выключение охраны;
• «ИММО» — режим иммобилайзера.

Функции кнопок основного брелока:

• 1 кнопка — активация охранного режима, включение/выключение датчика удара, запирание замков дверей;
• 2 кнопка — деактивация охранного режима, отпирание замков, выключение антиграббера, прерывание сигнала тревоги;
• 3 кнопка — состояние сигнализации и климата в салоне, задействование опции «Поиск», контроль температуры мотора, включение дополнительного канала N3, активация выбора различных функций, настройка времени, будильника, таймера, включение/выключение этих устройств.

Как включить и настроить автозапуск

С помощью сигнализации Starline A91 по инструкции можно активировать функцию автоматического запуска мотора. Алгоритм установки настроек:

На основном брелоке нажимается кнопка 1 и удерживается в течение 2 секунд, затем нажимается клавиша 3.

Габаритные огни должны 3 раза «моргнуть». Брелок издает звуковой сигнал, а на его дисплее появляется значок активации автозапуска.

Чтобы продлить время работы двигателя на 5 минут, надо повторить действия из пункта 1. Сигналка отреагирует вспышкой габаритных огней и соответствующими извещениями на коммуникатор.

Выключение двигателя производится длительным нажатием кнопки 2 и коротким — кнопки 3. Габаритные огни «моргнут» 4 раза.

Запуск по времени осуществляется так:

Будильник устанавливается на желаемое время пуска двигателя.

На дисплее брелока нужно кликнуть на значок с изображением часов.

Если функция активирована, габаритные огни отреагируют вспышкой, а коммуникатор — звуковым сигналом. На экране появится иконка с часами, и загорится лампочка в виде колокольчика.

Как отключить будильник

Включить и отключить будильник можно с помощью кнопки 3 (с изображением снежинки) на основном брелоке.

Программирование

Руководство по эксплуатации Starline A91 содержит описание индивидуально настраиваемых опций. Осуществляется программирование таких функций:

• длительность импульсов управления замками дверей;
• автоматическое управление замками дверей при включении и выключении зажигания;
• задержка активации датчиков при включении охраны;
• автоматическое включение режима охраны;
• выбор алгоритма обработки сигналов дополнительного датчика;
• автоматическое повторное включение режима охраны;
• алгоритм и длительность работы выхода на сирену;
• световая индикация открытых дверей;
• алгоритм работы выходов блокировки при включении режима антиограбления;
• алгоритм экстренного выключения сигнализации;
• активация выходов на блокировку двигателя;
• двухшаговое выключение блокировок мотора.

Неисправности и их устранение

Небольшие неполадки в работе Starline A91 можно исправить самостоятельно.

Алгоритм действий:

Визуальная оценка состояния основного брелока. Внутри устройства не должно быть конденсата. В случае наличия влаги коммуникатор просушивается рядом с батареей или на солнце.
• Сигнализация может не работать в случае электромагнитных помех. Для подачи команды брелок надо поднести как можно ближе к приемопередатчику.
• Не исключено, что батарейки нуждаются в замене.
• Производится диагностика питания и проверка электролиний. При необходимости контактные элементы заменяются.
• Производится демонтаж и визуальная проверка основного модуля. Следы влаги удаляются, а поврежденные контакты подлежат замене. В случае сбоев в работе электроники производится перепрошивка.

При крупных неисправностях ремонт выполняется в сервисном центре.

Схема подключения сигнализации Старлайн А91, установка своими руками

StarLine A91 Dialog является современной системой охраны автомобиля с наличием диалогового кода радиоуправления «Быстрый диалог» и функции автозапуска двигателя. Так, «Быстрый диалог» считается кодом управления с индивидуальными ключами шифрования, что исключает интеллектуальный электронный взлом.
Обладает устойчивостью ко всем кодграбберам. С целью защиты кода применим совершенный на таком этапе алгоритм диалогового кода. Дополнением служит инновационный метод прыгающих частот. В данном методе при передаче команд запатентованный OEM-трансивер много раз изменяет частоты по спецпрограмме в периоде каждой посылки.
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»
Решение подобного уровня, являющееся методом расширения спектра с перестройкой частот, впервые применяется в системе управления сигнализацией, является существенным усложнением всевозможных попыток взлома кода.

Что представляет собой автосигнализация

Содержание

• 1 Что представляет собой автосигнализация
• 2 Процесс установки

Возможность увеличенной дальности управления и оповещения, а еще уверенной работы при экстремальных городских радиопомехах обеспечивается применением 128-канального запатентованного трансивера с наличием ЧМ модуляции и узкой полосы пропускания.
Благодаря специализированной программе обработки сигналов, узкополосным фильтрам, а также оптимальным образом распределенным по краям частотного диапазона 433.92 МГц каналам приема и передачи появилась возможность улучшения на 8-10 ДБ отношения сигнал-шум и увеличения в 2 раза дальности и помехозащищенности.

Комплектация Starline a91 dialog
Дистанционный запуск и контроль работы двигателя различного типа обеспечивают специализированным процессором. В имеющихся брелках реализован понятный интуитивно принцип управления. Пиктограммы на брелке представлены на русском языке.

• Автосигнализация StarLine A91 Dialog может устанавливаться на различные автомобили с бензиновыми, дизельными либо турбированными двигателями, с автоматической либо ручной коробкой передач.
• Благодаря более, чем 60 стандартных, программируемых функций обеспечивается не только надежная защита, но и комфорт в момент применения такой автомобильной сигнализации, как StarLine A91 Dialog.

Процесс установки

Прежде всего, рассмотрим, что понадобится при установке автосигнализации:

• сигнализация;
• активатор водительской двери;
• отвертка;
• паяльник, припой, канифоль;
• изолента;
• дополнительный защитный диод.

Первым делом необходимо снять облицовку рулевого вала, затем открутить 2 самореза крепления облицовки приборного щитка, чуть ниже еще саморез и гайку. Далее нужно установить в левую стойку лобового стекла светодиод, на поперечной балке датчик удара, в любое удобное место установить сервисную кнопку. Антенна крепится на лобовом стекле.

Типовая схема подключения Starline a91 dialog
Процесс подключения 18-ти контактного разъема блока сигнализации (требуемые провода к подключению):

провод черный — масса;

короткая петля провода черного цвета — если коробка автомат оставляется петля, если механика — разрезается;

зелено-черный и зелено-желтый провода подключаются к лампам указателей поворота;

серый провод — выход управления сиреной;

провод сине-черный — концевики дверей;

оранжево-серый провод подключается к концевику капота, его же нужно подключить к датчику температуры двигателя;

оранжево-белый провод нужно подключить к концевику багажника;

провод розового цвета подключается на минус «обхода иммобилайзера»;

провод серо-черный — контроль по сигналу генератора при автоматическом запуске;

провод оранжево-фиолетовый — подключается к ручнику.

Как подключить 6-ти контактный разъем автозапуска:

Красный провод — плюс «+12В» (провод розового цвета центрального замка).

Желтый провод — это IGN1 выход на поддержание зажигания.

Синий провод не подключается никуда.

Черно-желтый толстый и черно-желтый тонкий провода подключаются так: разрезается красный провод замка зажигания, затем толстый провод к стартеру, а тонкий — к замку зажигания.

Провод зеленого цвета никуда не подключается.

Распиновка замка зажигания:

• провод голубой — +12В для микрика датчика ключа вставляемого;
• черный — при открытых дверях получается минус;
• красный — +12В на стартер;
• черно-голубой — +12В после включенного зажигания;
• зеленый — +12В при вставленном ключе;
• белый — +12В на светодиод;
• розовый — +12В от АКБ.

Как подключается центральный замок:

• синий провод подключается к белому проводу центрального замка;
• зеленый провод подключается на коричневый;
• в водительскую дверь устанавливается активатор.

Блок располагается в середине торпеды, прямо на уровне мафона. Чтобы была возможность добраться до него, необходимо снять боковые обшивки панели на уровне ног.
Концевики дверей подключаются следующим образом:

Нужно поменять концевики дверей.

Далее идет распиновка проводов:

• водительская дверь — бело-синий;
• задняя левая дверь — бело-черный;
• передняя правая дверь — коричневый;
• задняя правая дверь — красно-белый.

Далее следует спрограммировать сигнализацию на задержку 30 секунд (вежливая подсветка салона), а также контроль непосредственной работы двигателя по генератору «+».
Устал платить за штрафы? Выход есть! Забудьте о штрафах с камер! Абсолютно легальная новинка – Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать подробности

Сигнализация Старлайн А91: инструкция по эксплуатации, схема подключения

При установке современной охранной системы на свой автомобиль, владелец просматривает множество вариантов. Популярная автосигнализация бюджетного сегмента – модель a91 Starline.
Система привлекает своей надежностью, хорошим соотношением цена-качество, богатым набором функций, возможностью запрограммировать некоторые опции по инструкции «под себя».
Подробный обзор автомобильной сигнализации расположен далее.

Содержание

Старлайн А91: комплектация

•

•

• При покупке устройство запаковано в коробку. В комплект автосигнализации Starline входит:

• схема по установке комплекса А91;
• инструкция по эксплуатации сигнализации Starline;
• главный брелок с 3 кнопками и жидкокристаллическим экраном;
• батарейка;
• запасной брелок Starline, также имеющий три клавиши, но без экрана;
• управляющий модуль А91;
• антенна;
• контролер удара с двумя степенями чувствительности;
• клейкая лента;
• защитный чехол для основного брелока Starline;
• провод для подключения передатчика;
• провод подключения датчика удара;
• клавиша на капот;
• сервисная кнопка валет;
• датчик температуры;
• основной кабель со штекером на 18 контактов;
• силовой провод;
• шестиконтактный разъем;
• LED-лампа.

Функции сигнализации А91

Система имеет большой набор возможностей. Среди функций модели сигнализации Starline А91 как типовая защита от взлома, так и дополнительные команды:

• режим бесшумной охраны;
• постановка на защиту и блокировка двери непосредственно при включенном двигателе;
• бесшумная постановка на сигнализацию и снятие с нее;
• активация защиты без ключа;
• режим обратной связи;
• функция Паники;
• удаленное управление центральным замком;
• автопрогрев салона;
• настройка параметров запуска: время, когда автомобиль должен заводиться, прогрев мотора;
• дополнительно Starline позволяет прописывать другие команды: таймер турбины, сервисный режим, мегаполис, настройка иммобилайзера.

Старлайн А91: характеристики

По инструкции модель обладает рядом особенностей:

• максимальный радиус действия – 700 – 1700 м;
• количество основных каналов – 4;
• потребляемый ток – до 25 мА;
• питание сети – 12 В;
• гарантия на товар – 2 года;
• диапазон температур – от – 50 до +85 градусов.

Схема подключения Старлайн А91

Система универсальна – устанавливается как на ВАЗ, так и на европейские или японские автомобили типа Скайлайн. Можно самостоятельно установить модель.
Есть инструкция пользователя (скачать), пошагово рассказывающая, как поставить Starline А91 на машину. Ниже на фото – полная схема подключения и распиновка сигнализации.

Антенный модуль Starline A91

Деталь входит в комплектацию сигнализации. Антенный модуль А91 гарантирует качественный дистанционный прим сигнала. Система Starline реагирует на команды, отпущенные с брелока на расстоянии до 800 метров. А при отсутствии помех, характерных для большого города, согласно инструкции, авто будет откликаться на команды с расстояния до 1800 м.

GSM модуль для Starline A91

Главная страница Старлайн А91

Содержание:

•   Общие требования к сигнализации
•   Характеристика сигнализации Старлайн А91
•   Сведения о мерах безопасности и технических характеристиках
•   Важные функции сигнализации Старлайн А91
•   Комплектация поставки сигнализации Starline A91
•   Описание возможности брелока сигнализации Starline A91
•   Настройка режимов комфорта Starine A91
•   Настройка автозапуска сигнализации Starline A91
•   Настройка турботаймера сигнализации Starline A91

  Общее описание сигнализации

Сигнализация StarLine A91 Dialog является современная автомобильной системой охраны с диалоговым кодом радиоуправления «Быстрый диалог» и функцией автозапуска двигателя. «Быстрый диалог» — код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом.
Она является представителем бюджетного семейства производителя. Несмотря на это, межбрелочная связь осуществляется по 8 каналам с трансивера-передатчика. За безопасность отвечает связь диалогового образца, метод плавающих каналов и 128-битный код. При каждом отправлении сигнала на брелок или наоборот, противоугонная система старлайн производит автоматический выбор альтернативной частоты.
Несмотря на узкий спектр передачи трансивера и поканальной отправки сигнала выборочного типа разработчики а91 поработали с радиусом действия связи брелока а91 с основным блоком.

Решение такого уровня, известное под техническим термином «метод расширения спектра со скачкообразной перестройкой частот», впервые в мире используются в системе управления сигнализацией и является весьма существенным усложнением каких-либо попыток взлома кода.

Противоугонная система от Starline модель а91 предусматривает процесс монтажа на любых автомобилях. Получаем бюджетный вариант, очень надежной, простой и универсальной охранной системы.
Тут можно посмотреть либо скачать инструкцию

Характеристики сигнализации

Охранные функции STARLINE A91

режим бесшумной охраны, а также режим со звуковым сигналом;

опция автоматического включение системы охраны;

включение охраны без использования брелока и с работающим двигателем;

произведение автоматической диагностики при включении режима охраны;

выключение охраны со звуком или без;

отключение блокировки двигателя в двух этапах.

Основной отличительной чертой этой сигнализации среди прочих в этой же ценовой категории можно отметить:

• наличие удобного диалогового 128-битного кода управления, через который не сможет пробиться ни один из известных кодграбберов (устройства, позволяющие считывать код системы);
• эргономичность и устойчивость к экстремальной погоде.
• за такую цену будет сложно найти более морозо- и жароустойчивое устройство безопасности для вашего автомобиля, а ёмкость аккумулятора позволит сигнализации работать в режиме охраны в течении полутора-двух месяцев;
• можете быть уверены, что в зоне действия сигнала, а это от 800 до 1000 метров, перебоев в работе сигнализации быть не может – все радиопомехи, которые часто возникают в городских условиях, будут обойдены при помощи специализированного трансивера;
• сигнализация и брелок работают с современным программным обеспечением, которые значительно увеличивает скорость работы системы, чем на более устаревших моделях

Функционал старлайн а91 с автозапуском соответствует всем заявленным отличительным особенностям – современное программное обеспечение вкупе с аппаратными свойствами обеспечивает продуктивность и высокую степень защиты транспортного средства.
Все функции можно условно разделить на две части: на охранные функции устройства и на сервисные функции (преимущественно связаны с использованием брелока). Обо всех сервисных функциях подробно будет рассказано в соответствующем подзаголовке.

Комплектация поставки сигнализации Starline A91

Комплект поставки Старлайн А91
Starline а91 dialog поставляется в расширенной комплектацией, состоящей из:

Руководство по установке противоугонной системы.

Инструкция по эксплуатации и использованию.

Пульт удаленного управления, оборудованный жидкокристаллическим экраном и имеющий функцию обратной связи.

Аккумулятор для установки в этот пульт.

В комплектацию входит еще один, запасной брелок. Он имеет опцию обратной связи, но экрана у него нет.

Управляющий модуль, выполняющий все функции.

Антенный адаптер с модулем.

Двухуровневый контроллер удара.

Двухсторонний скотч, предназначенный для фиксации приемопередатчика.

Чехол для основного пульта с экраном.

Силовой кабель для подсоединения приемопередатчика.

Провод для подсоединения к блоку управления контроллера чувствительности.

Кнопка для установки на капот.

Сервисная клавиша.

Температурный контроллер. Используется для удаленного старта силового агрегата при определенной температуре.

Главный кабель с 18-контактным штекером. Используется для подсоединения основных компонентов.

Силовой провод питания и электрических цепей, применяющихся для удаленного пуска мотора.

Кабель для соединения с центральным замком, оснащается разъемом на шесть контактов.

Светодиодная лампочка.
