Описание импульсного зарядного устройства для автомобильного аккумулятора

Импульсное зарядное устройство для автомобильного аккумулятора: схема, как работает, принцип

Современный автомобиль оснащен множеством функций, делающих его эксплуатацию более комфортной.

Системы кондиционирования, мини-бар, и навигатор – это уже давно не новшество, однако все они бессильны перед одним из важнейших приборов в авто – аккумулятором.

Его задача не только подавать заряд в мотор, чтобы тот запустился, но и обеспечивать электричеством многие другие приборы (фары, вентилятор, прикуриватель), использование которых приходится на незаведенный автомобиль.

Даже самые мощные аккумуляторы требуют периодической подзарядки.

Это объясняется невозможностью постоянного сохранения электричества, которое в авто расходуется довольно быстро. Какие способы зарядки АКБ существуют, а также в чем особенности и преимущества импульсной зарядки, разберем далее.

Несложно догадаться, что если устройство зарядное, значит, его основная функция заряжать аккумулятор, чтобы последний мог работать в автономном режиме. Срок службы аккумуляторов невелик, максимум 5-6 лет, и приходиться его менять. Быстрый износ, а также продолжительность эксплуатации зависят от таких факторов, как:

• марка авто и его технические характеристики (особенно играет роль, какое количество дополнительных функций оно имеет);
• длительный простой машины с включенными фарами, магнитолой или другими приборами, работающими от электричества;
• преобладание сильных морозов, которые снижают проводимость электролита в аккумуляторе, делая его заряд доступным не более 30 минут.

Но самым важным, и, пожалуй, ключевым фактором специалисты выделяют именно особенности и частота зарядки.

Неправильный процесс снижает эффективность АКБ на 20-30%, поэтому проблема не долгосрочного использования аккумуляторов может перестать быть проблемой, зная особенности и типы зарядных устройств.

Предлагаем посмотреть обзор на одно из импульсных зарядных устройств

Виды и типы

Выделяют три основных метода, благодаря которым, собственно и происходит зарядка аккумуляторов:

Зарядка постоянным напряжением – производится при помощи непосредственного контакта АКБ и электросети. С помощью такого зарядного устройства можно не только полностью заряжать аккумулятор, но и частично его подзаряжать, когда требуется его максимальный запас энергии. Важно контролировать процесс, а также для обеспечения безопасности рекомендуется изъять аккумулятор из авто.

Зарядка постоянным током – сила тока не должна превышать десятой части от емкости аккумулятора, иначе процесс может иметь массу нежелательных явлений, таких как кипение электролита, либо выделение обильных клубов пара. Чтобы этого не допустить, также важно знать уровень заряда самого аккумулятора. Главным недостатком метода является именно самостоятельный контроль за ходом всех процессов. Каждые 30-50 минут придется замерять силу тока и регулировать ее, относительно емкости заряжаемого аккумулятора.

Комбинированный метод — его принцип крайне прост: вначале подается постоянное напряжение, сила которого регулируется автоматически. Спустя какое-то время завершение происходит при помощи воздействия постоянного тока. Это удобно, поскольку все процессы автоматизированы, и нет необходимости постоянно контролировать, на каком этапе находится процесс.

Читайте так же:  Все про бесперебойники для компьютера

В зависимости от этого зарядные устройства принято делить на две группы:

• зарядные или зарядно-предпусковые – осуществляют подзарядку непосредственно от сети, при этом аккумулятор в это время может свободно использоваться
• зарядно-пусковые – зарядка происходит в автономном режиме, независимо от места нахождения автомобиля.

В первом случае аккумулятор удобно заряжать лишь тем, кто имеет в своем распоряжении большой просторный гараж, к которому подведено электричество. Если же аккумулятор подвел в заснеженной пробке, то второй вариант более удобен и практичен, позволяет отправиться в путь уже через 15-20 минут.

Зарядно-пусковые зарядные устройства по принципу работы могут быть двух видов:

Импульсные – воздействуют токами высоких частот, имеют небольшие габариты.

Трансформаторные – громоздкие машины, 90% объема и веса которых занимает сам трансформатор. В автопрактике используются редко, поскольку неудобны в транспортировке.

Разберем, чем же так полюбились зарядники импульсного типа, оценив модельный ряд, среднюю стоимость и рейтинг наиболее удачных моделей.

Характеристики и преимущества

Импульсные ЗУ удобны и просты в эксплуатации. Имеют массу преимуществ, благодаря которым полюбились автовладельцам со всего мира. Чем же вызвана такая любовь и уважение? Попытаемся разобраться.

Особенности

По типу работы импульсные ЗУ подразделяются на следующие виды:

• ручные – требуют контроля, а также самостоятельного регулирования силы тока, напряжения, и продолжительности зарядки;
• автоматические – все процессы осуществляются путем программ, которые самостоятельно определяют все параметры аккумулятора, а также регулируют процесс;
• полуавтоматы – помимо некоторых автоматических процессов, придется самостоятельно следить за продолжительностью зарядки.

Зарядные устройства импульсного типа также могут работать в трех направлениях:

• заряжать аккумулятор при помощи постоянного тока;
• производить зарядку постоянным напряжением;
• использовать комбинированную систему зарядки.

Последний вариант наиболее удачный для зарядки авто и мототехники.

Хорошие отзывы и доступность делает комбинированный способ самым востребованным.

Специальный режим

Как и множество других современных видов зарядных устройств, импульсные зарядники имеют специальный режим «BOOST». Он позволяет заряжать аккумулятор в течении 5-10 минут.

Этого вполне достаточно, чтоб завести двигатель, аккумулятор которого был полностью разряжен.

Однако, не рекомендуется использовать этот режим для полноценной зарядки, поскольку его пагубное воздействие на электролит приведет батарею в негодность всего за пару месяцев.

Преимущества и недостатки

Самым главным преимуществом зарядников этого типа является мобильность и компактность.

Его легко можно положить в бардачок и забыть о его существовании, вплоть до того момента, как появится в нем необходимость. Это крайне удобно, особенно когда планируется загородный недельный отдых или длительная поездка (что уже говорить о морозах -30 и выше).

Не менее важными эксплуатационными преимуществами можно назвать:

Автоматизация процессов – не нужно стоять «над душой» автомобиля и ждать, когда же свершиться чудо. Импульсные ЗУ в большинстве своих моделей имеют такое программное обеспечение, позволяющее минимизировать человеческий фактор.

Усовершенствованная система защиты – зарядка оснащена множеством стабилизаторов и регуляторов напряжения (преобразователей), которые не допустят преждевременных поломок АКБ, а также сведут к минимуму возможные неполадки.

Существенное увеличение продолжительности эксплуатации аккумулятора – достигается за счет полного контроля процесса зарядки, а также исключения перегрева батареи или разрядки.

Доступная цена – из-за небольшого веса и компактности, а также принципа передачи заряда, устройство вполне по карману любому владельцу авто.

«Умные подсказки» — если вы случайно подсоединили что-то не так, или ошиблись с выбором тока, прибор начнет сигнализировать об ошибке, предлагая несколько доступных вариантов решения. Это помогает облегчить пользование прибором, а также упрощает жизнь новичкам.

Среди преимуществ выделяют также один, но крайне важный недостаток. Конструкция прибора, особенно если брать во внимание наиболее новые модели, усложнена всевозможными датчиками контроля процессов. Поэтому, любая поломка зарядного устройства или отказ от работы отдельной его части приводит к тому, что ремонт существенно бьет по карману.

В 95% случаев всех поломок зарядников импульсного типа, автовладельцы предпочитают купить новый агрегат, нежели возиться с поломкой, что в большинстве случаев безрезультатно.

Как правильно заряжать?

Зарядка импульсным ЗУ имеет свои особенности, которые рекомендуется соблюдать. Это не только обезопасит от нежелательных преждевременных поломок, но и увеличит срок эксплуатации аккумулятора на несколько лет.

Извлечь аккумулятор с его места дислокации – даже если производитель гарантирует полную безопасность его использования в момент зарядки, лучше дополнительно перестраховаться.

Подсоединить клеммы так, как указанно в схеме – не нужно пытаться соединить клеммы интуитивно, поскольку это может спровоцировать замыкание.

Контролировать (хоть иногда) процесс зарядки – это важно, даже если система полностью автоматизирована.

Следовать инструкции – использование зарядного устройства по собственному желанию и усмотрению может привести к порче аккумулятора.

Если ваш выбор пал именно на этот тип автомобильных зарядных устройств, то нужно знать некоторые нюансы:

Наберитесь терпения – зарядка не может происходить быстро, ведь автомобиль это же мобильный телефон. Средняя ее продолжительность составляет примерно 15-20 часов. Быстрая зарядка, которую так рекламируют и советуют в авто салонах, имеет свои подводные камни, среди которых быстрый износ аккумулятора и недолгий срок эксплуатации самого ЗУ.

Не введитесь на удочку маркетологов – иногда в магазинах продавцы, обладающие особыми навыками убеждения и навязывания товара, продадут такой агрегат, который не подходит ни по одному из желаемых параметров. Поэтому, перед покупкой точно определите, какими характеристиками должен обладать агрегат, а также проконсультируйтесь о наиболее качественных моделях и добросовестных производителях.

Учитывайте особенности своего автомобиля и места проживания – температурный режим окружающей среды – это один из самых важных показателей при выборе АКБ. Если средняя температура зимой начинается от -30°С, то наличие импульсного зарядника такое же значимое как и ремни безопасности.

Место покупки – чтобы избежать подделок, коих сейчас на рынке немало, рекомендуется приобретать такой товар только в сертифицированных точках продаж. Сам же товар должен в обязательном порядке проверяться при покупателе на исправность, а также иметь гарантийный талон на год. За это время любые поломки с устройством должны устраняться мастером бесплатно. Запомните – дешево, не значит качественно, но и завышения цена не дает полной гарантии на беспроблемную эксплуатацию агрегата.

Внимательно читайте инструкцию – зачастую многие пользователи импульсных зарядных устройств считают, что если принцип работы идентичен, то и управление такое же, но это не так. Каждая модель имеет свои технические особенности и нюансы, от исполнения которых зависит не только исправность зарядного устройства, но и срок годности самого аккумулятора.

Соблюдая эти рекомендации, выбор и эксплуатация зарядного устройства импульсного типа, не составит труда.

Самые популярные модели

Среди самых бюджетных, но крайне удобных и многофункциональных зарядных устройств для автомобиля, были выбраны пять моделей. Рейтинг составлен на основе отзывов о работе, а также зависит от личных убеждений пользователей.

Читайте так же:  Рассказываем про устройство сварочного трансформатора

Для начала предлагаем посмотреть видео об устройстве от Inelco, речь о подобном пойдет ниже

Voin VL 155-6(12) В – стоимость не превышает 2000 рублей, что вполне доступно. Обладает дисплеем, который помогает полностью контролировать процесс и вносить в него свои коррективы. Имеет несколько режимов работы, а также компактные габариты. Трехуровневая защитная система предотвращает от замыканий и других неприятностей, созданных неопытным пользователем. Медленный заряд позволяет беречь аккумулятор от преждевременного износа электролита.

Elegant – трехкилограммовый агрегат способен длительное время сохранять статическое напряжение, а также осуществлять медленную зарядку аккумулятора, всего за 3000 рублей. Дополнительные дисплеи отображают общее состояние аккумулятора, а также процессы, происходящие в нем при зарядке.

Master Watt – украинский агрегат, качество которого проверено не одним поколением аккумуляторов. Поистине универсальное зарядное устройство, которое справляется с любыми новомодными батареями, находя к ним индивидуальный подход. Полуавтомат все же требует определенного контроля. Производитель заявляет о достаточно длительном сроке службы – 15-25 лет. Его цена от 1600 рублей.

KeepPower Medium – полный автомат и настоящая находка для новичков. Все что потребуется – это правильно подсоединить клеммы и выбрать нужную программу зарядки: быстро, медленно или средне. Относится к более дорогостоящим приборам, цена которого начинается от 3000 рублей.

Bosh C7 – полуавтомат, стоимость которого не превышает 3000 рублей. Обладает рядом дополнительных функций, а также может выступать в качестве блока питания.

Обзор данного устройство представляем на видео

Некоторые бюджетные модели зарядников не оснащены индикатором, который бы сигнализировал о завершении процесса. Однако об этом можно узнать самостоятельно. Достаточно замерять силу тока. Если она остается неизменной на протяжении 1-2 часов, то зарядка завершена и аккумулятор полностью готов к работе.

Подводя итог, можно сказать, что импульсные зарядные устройства полюбились автовладельцам не только своими компактными габаритами, но и качественным процессом зарядки. Многообразие выбора моделей требует особого внимания со стороны покупателя. Сделать правильный выбор помогут подсказки, указанные выше.

Импульсное зарядное устройство для авто, схема, описание

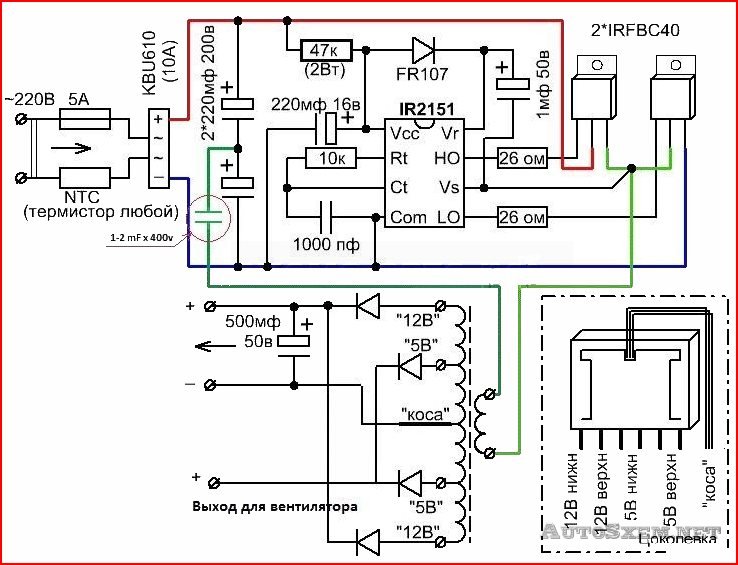

К вашему вниманию простая схема импульсного ЗУ для автомобильного акб, компактная, проверенная в работе и со всеми защитами.

Электронный трансформатор немного дорабатываем, чтобы в конечном итоге выход был 14 вольт, то есть если нет 14 вольт, то нужно немного домотать вторичную обмотку. Затем мы добавим (тут по желанию) сетевой фильтр. Сделаем обязательно диодный выпрямитель и схемы защиты от короткого замыкания, переполюсовки и перегрузки. Ну и добавим индикацию.

Я взял китайский электронный трансформатор на 80 ватт. Частота задаётся динистором DB3 в районе 30 кГц. Имеется 2 трансформатора, один ОС, второй (основной) понижающий.

3 обмотки содержит тран-тор ОС, две базовые обмотки ключей и саму обмотку ОС. Были взяты ключи MJE 13005.

Чтобы использовать наше зарядное устройство можно было ещё и в качестве БП, реализуем включение без нагрузки.

Итак, что для этого надо….

1) Выпаять обмотку ОС и вместо неё сделать перемычку.
2) Мотаем 2 витка проводом 0.4 мм на основном трансе и подключаем всё это дело как показано на схеме ниже. Это делать не обязательно, если данное устройство будет работать только как зарядное для аккумуляторов.

Резистор нужно взять мощностью 5-10 ватт и то он всегда будет тёплый, но это нормально.

Такая переделка даёт нам защиту от короткого замыкания и включение системы без нагрузки. Но всё равно при длительном замыкании (больше 10 сек) ключи могут выйти из строя, поэтому мы будем делать отдельную защиту от короткого замыкания.

Сделаем на отдельной плате.

В схеме использован транзистор IRFZ44, можно взять и помощней IRF3205. Ключи можно использовать на ток более 20 ампер, такие как  IRFZ24, IRFZ40, IRFZ46, IRFZ48 и т.д. Теплоотвод для полевика не требуется.

Выбор второго транзистора не критичен, я взял биполярник  MJE13003, но выбор за вами. Шесть резисторов по 0.1 ому, подключены параллельно задают сопротивление шунта, которым подбирается ток защиты. При таком раскладе ток защиты срабатывает при нагрузке в 6 или 7 ампер.

Также можно подстроить ток срабатывания переменным резистором.

Выходной ток БП доходит до 7 ампер, довольно прилично. Резисторы для шунта брал на 5 ватт, но подойдут и по 2-3 ватта.

Теперь нужно переделать чтобы выходное напряжение было 14 вольт вместо 10-12.

Это делается просто на вторичную обмотку доматываем всего 3 витка и этим повышаем напряжение на три вольта. Сердечник сам разбирать не обязательно. Провод брал сечением 1 мм и подключаем, вернее припаиваем нашу обмотку одним концом к заводской, а другой конец получается выходом. (то есть последовательно)

Теперь приступим к выпрямителю.

Диоды взял шоттки, выпаял из БП от компьютера. Нужны три одинаковые сборки. Обязательно диоды должны быть импульсные или ультрафасты и не менее 10 ампер. Подойдут и наши типа КД213 и подобные.

Собираем мост, блоки в кучу и включаем в сеть 220, чтобы схема не сгорела (в случаи если что накосячили) её следует подключить через обыкновенную лампочку на 60-100 ватт, которую соединяем последовательно с нашей схемой.

При правильной сборке блок работает сразу, теперь замыкаем выход на нём, при этом загорается светодиод (свидетельствует о коротком замыкании).

Теперь собираем схему индикатора

Сама схема взята от зарядника аккумуляторной отвёртки. Где зелёный огонёк показывает, что идёт заряд, а красный показывает, что есть напряжение на выходе блок питания.

Зелёный индикатор будет затухать постепенно и после 12.4 вольт он окончательно потухнет.

Сетевой фильтр

Но вот и осталось нам только сделать сетевой фильтр, он у нас будет состоять из 2-х плёночных конденсаторов и дросселя.

Коденсаторы подключаются перед дросселем и после.  Дроссель можно взять готовый от ИБП или намотать самому. Берём кольцо и мотаем две отдельные обмотки, по 20 витков проводом 0.5 мм. Конденсаторы по 0,47 мкФ 250 или 400 вольт, лучше взять плёночные.Теперь собираем всё в корпус и наслаждаемся полноценным импульсным зарядным устройством. Если будет желание, можно сделать и регулятор мощности.

В устройстве можно применить и более мощные трансформаторы. Практика показала надёжность данного устройства и его простоту в изготовлении.Автор; АКА Касьян

Мощное импульсное зарядное устройство для автомобильного аккумулятора

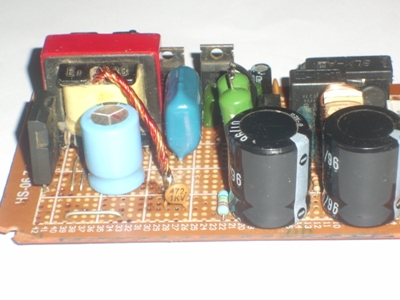

Такой блок питания был создан после того, как сгорел мой лабораторный БП, который прослужил всего пару месяцев. Было решено из подручных средств собрать мощный сетевой ИБП, который при желании можно было использовать в качестве зарядного устройства для автомобильных аккумуляторов.

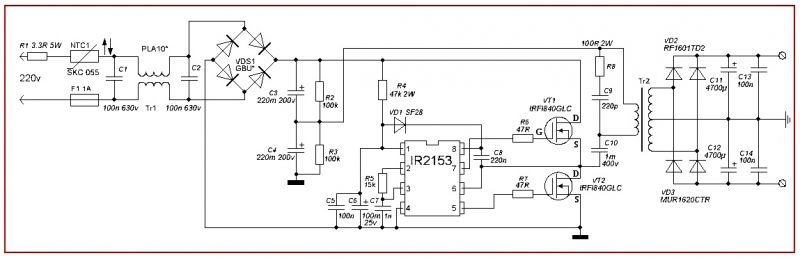

За основу была взята схема полумостового инвертора на драйвере IR2153. По идее, такой инвертор можно собрать из подручного хлама, почти все основные компоненты можно снять из компьютерного блока питания.

На входе питания собран простой сетевой фильтр, пленочные конденсаторы 0,1мкФ подобраны с рабочим напряжением 400 Вольт до и после дросселя, сам дроссель выпаян из платы компьютерного блока питания. На кольце намотаны две независимые обмотки проводом 0,9мм, количество витков каждой обмотки – 10.

Термистор на входе питания защищает полевые ключи от бросков напряжения во время включения схемы.
Диодный мост – можно взять готовый или же собрать из 4-х выпрямительных диодов с обратным напряжением не менее 400 вольт и током 1,5-3 А, в моем случае использован готовый диодный мост на 600 Вольт 4А.

От емкости электролитов зависит основная мощность, электролиты легко можно найти в любом компьютерном блоке питания. Мощность инвертора с таким раскладом компонентов составляет порядка 200ватт.

Трансформатор тоже был взят готовый, от того же компового блока питания. Поскольку ИБП должен работать в качестве лабораторного БП, то диапазон выходных напряжений должен быть широким.

Трансформатор от компьютерного БП позволяет получить 24 Вольт без переделок, чего вполне достаточно для штатных радиолюбительских дел.

Увеличить выходное напряжение можно двумя способами – повышением рабочей частоты генератора или же перемоткой  импульсного трансформатора.

Ограничительный резистор 47К брать с мощностью 2 ватт, он обеспечивает питание микросхемы, номинал резистора может отклоняться на 10% в ту или иную сторону.
В качестве диодного выпрямителя использована мощная сборка Шоттки, которая в себе содержит два мощных диода по 30А.

После выпрямителя напряжение сглаживается конденсатором 50Вольт 1000мкФ, чего вполне достаточно, но при желании можно увеличить емкость.

Полевые ключи обязательно должны быть высоковольтными, можно использовать ключи типа IRF740/IRF840 и другие.
Хочу также заметить, что мощность такого блока питания можно поднять до 400 ватт, при этом заменяя только электролиты, крайне не советую повышать мощность более 500 ватт.

Какой же блок питания без защиты от КЗ? Изначально думал реализовать защиту в первичной цепи схемы, но это будет уже трудно настраиваемая схема, поскольку у многих возникают проблемы связанные именно с защитой, а поскольку изначально мне захотелось собрать устройство, которое бы могли повторить радиолюбители не имеющие нужного опыта работы с ИИП, то решил отказаться от идеи, этим не портить и не усложнять основную схему.

Сама защита реализована на отдельной плате, состоит из двух транзисторов. Номиналом шунта можно грубо настроить ток срабатывания защиты, номиналом переменника, можно более точно настроить на нужный ток срабатывания.

При КЗ и перегрузке блока питания, загорится индикатор и питание отключается, блок выходит из защиты моментально, при отсутствии кз или перегруза на выходе.

Полевой транзистор практически любой, с током 20-100A, можно использовать ключи типа irfz44, irfz40, irfz24, irfz46, irfz48, irf3205 и другие.
Регулятор мощности – одна из важнейших частей блока питания. За основу взял схему ШИМ регулятора, поскольку такое управление имеет очень много плюсов.

.

ШИМ – регулятор построен на таймере 555 и мощном ключе IRFZ44, напряжение плавно можно регулировать от ,,, до максимального выходного напряжения с трансформатора.

Данный блок справляется с любыми задачами, которые могут возникнуть в радиолюбительской практике – легкий, мощный и компактный, вольт/амперметр будет цифровым, заказан отдельно на интернет магазине, будет установлен на блок в ближайшее время.

Список радиоэлементов

Скачать список элементов (PDF)

Прикрепленные файлы:

• Плата ШИМ регулятора.lay (23 Кб)
• ИРКА.lay (72 Кб)
• Плата защиты.lay (18 Кб)

Мощное импульсное зарядное устройство для автомобильного аккумулятора

Недавно под заказ попросили сделать высоковольтный генератор. Сейчас некоторые спросят себя — какое отношение имеет высоковольтный генератор к зарядному устройству? Должен заметить, что один из самых простых импульсных зарядников можно построить на базе приведенной схемы и в качестве наглядной демонстрации я решил собрать

инвертор на макете и изучить все основные достоинства и недостатки данного инвертора.

Автоэлектрика. Мощное импульсное зарядное устройство для АКБ

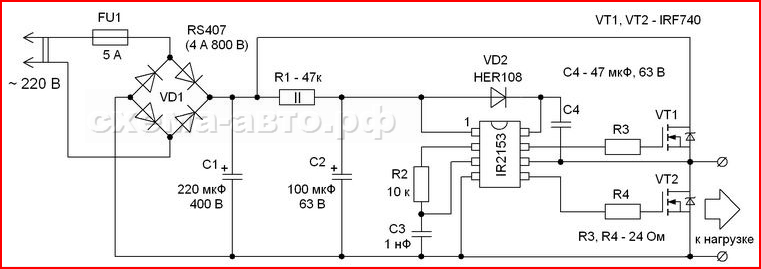

Ранее, я уже выкладывал статью про зарядное устройство на основе полумостового инвертора на драйвере IR2153, в этой статье тот же драйвер, только чуть иная схематика, без использования емкостей полумоста, так, как с ними было много вопросов и многие просили схему без конденсаторов.

Но без конденсаторов и тут не обошлось, он нужен для сглаживания помех и бросков после сетевого выпрямителя, емкость я подобрал 220  мкФ, но можно и меньше — от 47 мкФ, напряжение 450 Вольт в моем случае, но можно ограничиться 330-400 Вольт.

Диодный мост можно собрать из любых выпрямительных диодов с током не менее 2А (желательно в районе 4-6А и более) и с обратным напряжением не менее 400 Вольт, в моем случае был использован готовый диодный мост из компьютерного блока питания, обратное напряжение 600 Вольт при токе 6 Ампер — то, что надо!

Напомню, что это самый простой вариант подключения микросхемы и самый простой ИБП от сети 220 Вольт, который может вообще существовать, если хотите долговечное зарядное устройство, то схему придется доработать.

Для обеспечения нужных параметров питания микросхемы использован резистор 45-55кОм с мощностью 2 ватт, если таковых нет, то можно подключить последовательно 2-3 резисторов, конечное сопротивление которых, будет в пределе указанного.

Диод от 1-ой к 8-ой ножке микросхемы должен быть с током не менее 1 А и с обратным напряжением не ниже 300 Вольт, в моем случае был использован быстрый диод на 1000 Вольт 3 Ампер, но он не критичен, можно использовать диоды HER107, HER207, HER307, FR207 (на крайняк), UF4007 и т.п.

Полевые транзисторы нужны высоковольтные, типа IRF840 или IRF740.  Трансформатор был взят готовый, от компьютерного блока питания.  На входе питания стоят два пленочных конденсатора до и после дросселя, дроссель взят готовый, он имеет две одинаковые обмотки (независимые друг от друга) каждая по 15 витков провода 0,7мм.

Термистор, предохранитель, резистор на входе — тут только для защиты схемы от резких бросков напряжения, не советую их убрать, но схема и без них прекрасно работает.  Выпрямляется выходное напряжение мощным сдвоенным диодом, который тоже можно найти в компьютерном блоке питания.

На выходах трансформатора образуется разное напряжение (3,3/5/12Вольт). Шину 12 Вольт найти очень легко, обычно это два вывода с одного края, нужную обмотку найти легко, если использовать галогенную лампу на 12 Вольт, судя по свечению можно сделать вывод о напряжении.

Готовый блок можно дополнить регулятором мощности и защитой от перегруза и короткого замыкания и получить полноценное зарядное устройство для автомобильного аккумулятора, напомню, что ток с шины 12 Вольт доходит до 8-12 Ампер, зависит от конкретного типа трансформатора.

ВНИМАНИЕ! Данный блок питания не имеет встроенную защиту от короткого замыкания и перегруза на выходе, поэтому при замыкании выходных проводов блок скорее всего выйдет из строя, во избежания дымовых эффектов очень советую ознакомиться с материалом http://xn—-7sbbil6bsrpx.xn--p1ai/blok-zashhity-zaryadnyx-ustrojstv.html, неплохо бы и регулировку напряжения блока, тема про регулятор мощности описана тут http://xn—-7sbbil6bsrpx.xn--p1ai/prostoj-regulyator-moshhnosti-dlya-zaryadnogo-ustrojstva.html

Всего доброго и до новых встреч на страницах сайта.

Автор; АКА Касьян

Импульсное зарядное устройство для автомобильного аккумулятора

Импульсное зарядное устройство для автомобильного аккумулятора – незаменимый атрибут, который должен быть в наличии у каждого автомобилиста. Ведь неработающий источник питания – распространенная проблема.

Характерные черты зарядного устройства

Для зарядки аккумуляторной автомобильной батареи применяют ЗУ таких типов:

• Трансформаторные. Выделяются существенными габаритами, немалым весом. КПД таких агрегатов небольшой. Поэтому и спросом они практически не пользуются.
• Импульсные. Обладают уникальными преимуществами.

Устройство импульсного ЗУ

Основное предназначение ЗУ – восстановление заряда аккумуляторной автомобильной батареи. В состав включены такие элементы, как:

• Импульсный трансформатор.
• Выпрямитель соответствующей конфигурации.
• Стабилизатор.
• Индикационные компоненты.
• Контролирующий блок.

В зарядное автомобильное импульсное устройство включены только малогабаритные компоненты. Поэтому процедура сборки импульсного ЗУ для аккумулятора автомобиля своими руками легко выполняется.

Интересное видео про импульсную зарядку для акб.

Особенности самостоятельного изготовления импульсного ЗУ

Для конструирования импульсного ЗУ используется укомплектованная электролитом плата. Такая схема может применяться для конструирования небольшого по мощности зарядника для автоаккумуляторов. Для повышения мощности допускается применение более мощных компонентов.

В состав вводят изолированные ключи, подготовленные для компьютерной техники блоки питания. Такой мост можно собрать самостоятельно, воспользовавшись выпрямительными диодами.

Для создания цепи питания используются:

• Резисторы, предназначенные для гашения тока.
• Выпрямительный элемент, дополненный диодом.
• Электролит.
• Конденсатор.
• Трансформатор. Допускается применение компьютерного блока питания. При помощи такого трансформатора создается требуемый ток, выходное напряжение.

В состав импульсного ЗУ вводят фильтры или емкости с требуемыми характеристиками. Только так минимизируется вероятность возникновения скачков.

Самостоятельная сборка ЗУ данного типа для автомобильных акб отличается простотой. Достаточно соблюдать правила, правильно подбирать материалы и компоненты, руководствоваться действующими схемами.

При использовании самодельных зарядников важно:

• Контролировать время, степень заряженности.
• Проводить регулярные замеры напряжения.
• Проверять состояние аккумуляторной батареи, электролита.

При перезарядке корпус источника питания чрезмерно нагревается. В результате, активно выделяется кислород, водород. Электролитическая смесь постепенно закипает. Это может спровоцировать появление огня, взрыв.

Распространенные схемы ЗУ

Представленные модели ЗУ работают по определенной схеме:

• Подача напряжения, ток остается постоянным. Данная методика допустима только для экстренной зарядки. Постоянное использование технологии приводит к разрушению пластин, порчи электролита автоаккумулятора. Восстановить компоненты невозможно.
• Подача постоянного напряжения. Устройства, сконструированные по такому принципу, функционируют автоматически. Сила тока определяется с учетом параметров напряжения. Для установления максимального заряда требуется учет показателей разряда.
• Комбинированная технология. Зарядка таким способом способствует продлению срока эксплуатации источника питания для автомобиля. Ведь изначально подается постоянный ток, затем – переменный. Стабилизация напряжения прослеживается в конце процедуры. Подобная схема выгодна тем, что снижается вероятность закипания электролита, выделение газа.

Преимущества импульсных ЗУ

• Компактность. Небольшие размеры дают возможность перемещать, устанавливать и эксплуатировать устройство практически везде.
• Легкость. Пользоваться зарядными автомобильными импульсными аппаратами просто. Ведь они выделяются небольшим весом.
• Низкая стоимость. По сравнению с трансформаторными моделями импульсные выделяются оптимальной ценой.
• Несколько режимов работы. Поэтому для каждого случая подбирается соответствующий вариант.
• Наличие системы десульфатации. Источник питания посредством ЗУ частично восстанавливается.
• Продолжительная эксплуатация.

Доступны преимущества только при правильном подборе импульсного устройства для зарядки аккумуляторной батареи.

Критерии отбора ЗУ для автоаккумулятора

Доступные режимы. Для зарядки подходят устройства, оснащенные различными режимами: защита от повышенного напряжения, ускоренная зарядка, возможность работы с 2–3 аккумуляторами. Подбирать модель нужно, учитывая условия, в которых будут проходить работы.

Напряжение.

Выдаваемое зарядником напряжение должно соответствовать напряжению автоаккумулятора. На продажу поставляются аппараты, выдающие напряжение 6, 12 и 24 В. В некоторых моделях напряжение устанавливается автоматически и вручную.

Сила тока. Для правильного подбора параметра изначально определяется емкость.

Эти два параметра должны быть практически идентичными. Исключение – режим ускоренной подпитки аккумуляторной батареи.

Защита, безопасность. Современные аппараты оснащены защитой от короткого замыкания, перегрева, неправильного размещения клемм. Присутствуют и другие варианты защиты.

Габариты.

Небольшие аппараты более удобны для перемещения и использования.

Правила эксплуатации импульсного ЗУ

Перед эксплуатацией зарядного устройства для автомобильных аккумуляторов изучается последовательность процессов, правильность установления параметров.

• Демонтаж аккумуляторной батареи. Выполняется после отключения клемм, выключения бортовой сети.
• Снятие крышки, пробок. Перед зарядкой проверяется уровень электролита, добавляется дистиллированная вода. Проверка выполняется в соответствии с рекомендациями, действующими правилами.
• Величина напряжения. При использовании импульсного зарядника напряжение должно составлять около 14-14,4 В. Превышение этого показателя привод к разрушению внутренних элементов.
• Величина тока. Для регулировки и корректировки этого параметра учитывается степень заряженности автоаккумулятора. При чрезмерной разрядке сила тока стремительно увеличивается.
• Временной промежуток зарядки источника питания. Современные ЗУ комплектуются индикаторами, с помощью которых можно отслеживать степень заряженности. Более старые устройства индикаторами не оснащены. Поэтому учитывать нужно параметры тока. Если ток остается постоянным 2–3 часа, ЗУ отключается вручную.

Заряжать автомобильный источник энергии более суток не рекомендуется. Это может спровоцировать стремительный выход из строя источника питания.

Импульсные зарядные устройства применяют профессиональные автомобилисты и водители-новички. Ведь с их помощью процесс восстановления заряда аккумуляторной батареи упрощается, сокращается. Большинство современных моделей оснащено индикационными элементами, с помощью которых можно контролировать различные параметры и характеристики.

Видео на тему импульсных акб

Импульсное зарядное устройство аккумулятора Ссылка на основную публикацию

Изготовление и эксплуатация импульсного зарядного устройства для автомобильного аккумулятора

Главная » Аккумуляторная батарея » Изготовление и эксплуатация импульсного зарядного устройства для автомобильного аккумулятора

Приборы для зарядки аккумулятора могут быть трансформаторными либо импульсными. Первые сегодня практически неактуальны из-за их больших размеров и веса, а также недостатков, соответственно, востребованность импульсных ЗУ для АКБ только растет.

Устройство и принцип работы

Предназначение такого прибора заключается в восстановлении заряда батареи.

Устройство девайса следующее:

• трансформаторный импульсный механизм;
• выпрямительный узел;
• стабилизатор;
• устройства индикации заряда;
• управляющий модуль, осуществляющий контроль за работой ЗУ.

ИЗУ для автомобильной АКБ от производителя BOSCH

Если вы сравните импульсное зарядное устройство с трансформаторным, то увидите, что все компоненты, которые входят в состав первого, значительно меньше по размерам и весу. Именно поэтому приборы такого типа получили популярность среди соотечественников, тем более, что их вполне можно соорудить в домашних условиях.

Если говорить о принципе действия, то непосредственно сам процесс заряда может осуществляться:

• напряжением постоянным током;
• напряжением с неизменными параметрами;
• еще один способ — комбинированный.

Наиболее оптимальным, а также правильным с точки зрения теории является второй вариант, поскольку именно он позволяет полностью контролировать процесс заряда. В том случае, если вы планируете добиться максимального уровня заряда, в ходе процесса также следует учитывать и значение разряда аккумулятора.

Метод постоянного тока — не самый лучший способ, поскольку в данном случае речь идет о быстром процессе заряда. При таком напряжении через пластины батареи проходит высокий ток, в результате чего есть вероятность разрушения пластин АКБ.

А это, в свою очередь, приведет к ее неработоспособности, ведь восстановить пластины не получится (автор видео — канал deonich tex).

Что касается последнего способа — комбинированного, то он считается одним из самых щадящих для конструкции аккумулятора. В данном случае через батарею в первую очередь проходит постоянный ток, который впоследствии меняется на переменный, когда батарея будет практически заряжена.

После этого ток постепенно снижается, его значение уменьшается почти до нуля, что способствует стабилизации напряжения в целом. По утверждению многих электриков, этот вариант дает возможность если не предотвратить, то как минимуму снизить вероятность выкипания раствора электролита в банках батареи.

Соответственно, это способствует и предотвращению возможности выделения газов.

Особенности подбора оборудования

Есть несколько особенностей подбора девайса:

Во-первых, большинство наших соотечественников при покупке рассчитывают на то, что зарядный прибор при необходимости сможет восстановить работоспособность полностью севшего аккумулятора. Несмотря на то, то импульсное зарядное устройство — это довольно технологичный прибор, не факт, что оно сможет выполнить эту функцию. Покупая девайс в магазине, обязательно нужно уточнить, сможет ли ЗУ справиться с задачей восстановления полностью разряженной батареи.

Во-вторых, необходимо учитывать значение максимального тока, который будет проходит через аккумуляторную батарею во время зарядки. Здесь же необходимо брать во внимание и уровень напряжения, с которым будет осуществляться зарядка АКБ. Покупая импульсное зарядное устройство, желательно, чтобы прибор имел функцию автоматического отключения либо поддержки, она будет активироваться в том случае, когда АКБ зарядится (автор видеообзора импульсной зарядки — канал Oops of ZikValera).

Советы по эксплуатации

Используя зарядные приборы для аккумуляторов автомобилей, необходимо руководствоваться элементарными правилами эксплуатации.

Для начала нужно запомнить, что при использовании ЗУ важно соблюдать последовательность действий:

Сначала АКБ извлекается из авто.

Затем проверяется состояние батареи — внешний вид, корпус, при необходимости очищаются клеммы.

Затем выкручиваются пробки банок батареи, если нужно, уровень электролита в банках восполняется путем добавления в систему дистиллированной воды.

После этого к клеммам АКБ покдлючаются щупы зарядного прибора с соблюдением полярности.

И только после этого ЗУ включается в бытовую сеть.

При выставлении настроек ЗУ нужно также учитывать такие моменты:

Значение силы тока — этот параметр можно отрегулировать, чтобы сделать это, следует учесть, насколько АКБ разряжена. Если уровень разряда составляет всего 25%, то при включении прибора значение силы тока может увеличиться.

Напряжение. В процессе заряда значение напряжения должно быть не выше 14.4 В, в противном случае это может отразиться на работе автоаккумулятора в дальнейшем.

Время, на протяжении которого батарея должна заряжаться. Практически все современные ЗУ оснащаются дисплеями, а также световыми индикаторами, по которым можно определить степень заряда устройства. Если же индикаторы отсутствуют, то вычислить время зарядки можно с помощью значения тока. Если вы заметили, что на протяжении 2 часов сила тока остается на одном уровне, это может сказать о том, что АКБ полностью зарядилась.

Заряжать аккумулятор больше суток нельзя, поскольку это приведет к выкипанию раствора электролита в банках. А это, в свою очередь, может стать причиной замыкания на пластинах.

Инструкция по изготовлению импульсного ЗУ своими руками

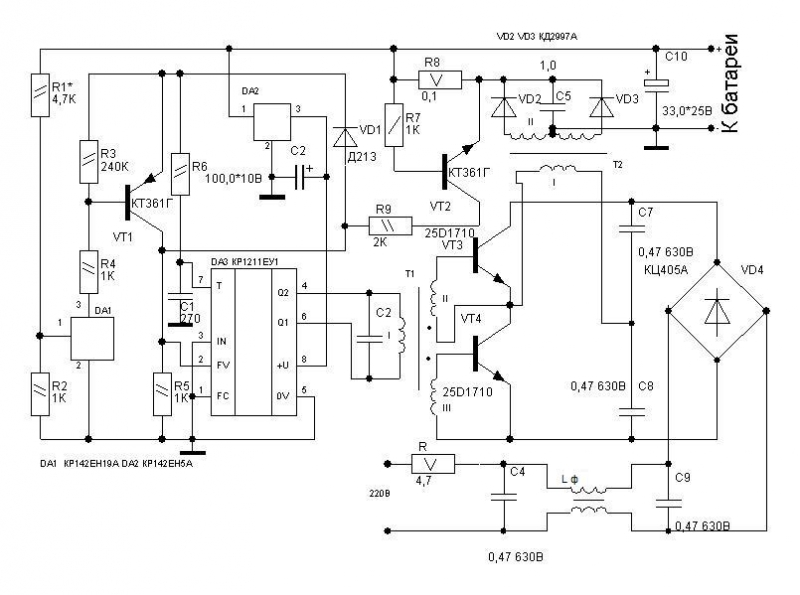

Простая схема для изготовления импульсной зарядки

Сделать ЗУ для автоаккумуляторов можно в домашних условиях, рассмотрим процесс изготовления девайса со схемой IR2153.

В этой схеме нет двух конденсаторных элементов, подключенных к средней точке, вместо них устанавливается электролит.

По этой схеме можно изготовить девайс, который изначально рассчитан на невысокую мощность, но если вы хотите получить более мощное ЗУ, то можете немного изменить схему, добавив в нее мощные компоненты.

Схема импульсного зарядного устройства подразумевает использование ключей 8N50, которые оснащаются защитным корпусом. Также вам потребуются и диодные мосты, их не обязательно покупать в магазине, можно взять со старого БП компьютера. Если у вас нет возможности достать такие диоды, то в принципе, мост можно сделать из выпрямительных диодных элементов, потребуется четыре штуки.

Не менее важным этапом является обустройство цепи питания, для реализации вам понадобится резисторный элемент для гашения тока, наиболее оптимальным вариантом будет резистор на 18 кОм. За резисторным компонентом устанавливается выпрямитель, который монтируется на диоде. В данном случае питание от бытовой сети будет передаваться на плату, это нам подходит. На самом питании нужно будет установить электролит, а его также надо будет соединить с конденсаторным элементом — можно использовать керамическое устройство или пленочное. Конденсатор в обязательном порядке нужно добавить в схему, поскольку это позволит максимально сгладить возможные помехи в работе ЗУ.

Трансформаторный узел можно взять из старого компьютерного БП, важно убедиться в том, что он рабочий. Устройства, которые ставятся в блоки питания, оптимально подходят для изготовления ЗУ, так как они выдают хороший ток на выходе. Диодные элементы трансформатора должны быть в любом случае импульсными, так как обычные детали будут не в состоянии работать в условиях высокой частоты.

Что касается фильтрующего элемента, то его использование не является обязательным, но все же добавить фильтр можно. Также в схему можно добавить термистор на 5 Ом и установить его перед фильтром, это позволит добиться максимального снижения помех. К слову, термистор также можно демонтировать из компьютерного БП.

Не забудьте установить и электролитический конденсаторный компонент, при его выборе необходимо руководствоваться соотношением 1 Вт — 1 мкФ (автор видео о пошаговом изготовлении ЗУ — канал Паяльник TV).

На первый взгляд эта схема может показаться достаточно сложной, но в целом в ее реализации нет ничего сложного. Если вы все сделаете правильно и учтете все моменты и рекомендации, то процесс изготовления не вызовет сложностей, даже если вы никогда ранее не сталкивались с такой задачей.

Фотогалерея «Схемы для изготовления ЗУ»

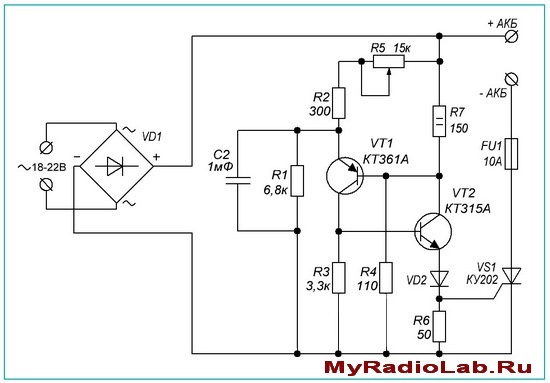

Ниже представлены более сложные схемы для изготовления зарядных устройств. Если вы владеете навыками, то можете использовать эти схемы.

1. Более сложная схема для импульсного ЗУ2. Схема мощного импульсного прибора Загрузка …

Видео «Простая инструкция по изготовлению импульсного ЗУ своими руками»

В ролике ниже представлена простая и наглядная инструкция по изготовлению импульсного ЗУ в домашних условиях с описанием схемы и всех основных рабочих моментов (автор видео — канал Blaze Electronics).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Импульсное или трансформаторное ЗУ: чем отличаются и что лучше выбрать — Блог интернет-магазина Storgom.ua

10.10.2018

Автор: Сергей Хилик

Эксперт категории “Строительное оборудование”

Почему у одного водителя зарядное устройство работает, как часики, у другого – кое-как заряжает акб, а у третьего, вообще, проблема: нужно выбросить ЗУ и срочно купить новое? Это не «фарт» и не банальная «везуха», а просто внимательность и разумность при выборе. Как говорят в народе: «Видели глаза, что покупали, теперь заряжайте…».

А между тем, не хочу вас пугать, но знайте – неправильно подобранная зарядка снижает ресурс использования вашей автомобильной батареи на 25-30 процентов. То есть, вместо ожидаемых 4-5 лет, аккумулятор прослужит 3 года. И все дело в плохой его зарядке.

Так вот, чтобы не попасть впросак при покупке и выбрать зарядное с наилучшим эффектом и отдачей, надо знать его основные рабочие характеристики и выполняемые функции.

Во многом эти показатели зависят от того, по какому принципу работает зарядное, какая технология задействована. А на сегодняшний день таких технологий всего две: импульсная и трансформаторная.

Исходя из данной предпосылки, все огромное разнообразие зарядок для автомобильного аккумулятора делятся на два больших класса:

Импульсные зарядные;

Трансформаторные зарядные.

Классификация зарядных устройств по принципу работы

Трансформаторные:

Мы начнем знакомство именно с них, ибо трансформатор – понятие известное и понятное. Оно хорошо знакомо даже новичкам в автомобильном деле, поскольку физику в школе учили все, а сущность трансформаторной технологии не меняется уже десятилетиями. А зачем менять, если она проверена, испытана и очень надежна? А еще – довольно недорогая и вполне эффективная.

Принцип действия основа на работе трансформатора. Как помним со школы, он представляет собой магнитный стержень, на который плотно намотана обмотка.

Характеристики и качество работы трансформатора зависит от количества обмоток и материала проводников. Суть состоит в том, что этот прибор работает на основе явления электромагнитной индукции.

Его основная задача – преобразовывать переменный ток в постоянный.

То есть, переменный ток из стандартной сети становится постоянным, и в этом своем состоянии и заряжает автомобильный аккумулятор. К трансформатору подключен выпрямитель, он изменяет показатели напряжения. Если в розетке 220 Вольт, то трансформаторное зарядное устройство выдает на выходе не более 14-15 Вольт, что приемлемо для каждой АКБ.

Приступая к зарядке с трансформаторным ЗУ, необходимо установить показатель зарядного тока в размере 10% от емкости батареи (к примеру, емкость 50 Ампер-часов, ток зарядки 5 Ампер и т.д.). При этом напряжение будет меняться, его динамика зависит от того, насколько разряжен аккумулятор.

Итак, основные характеристики трансформаторных ЗУ:

• Постоянный ток;
• Динамичное напряжение.

Импульсные:
Импульс – технология современная, а поэтому более продвинутая и эргономичная. Основной ее принцип – воздействие на аккумуляторную батарею автомобиля высокочастотным током.

Таким образом, подзарядка происходит путем подачи малых импульсов.

Для выполнения процесса зарядки не нужен ни магнитный стержень, ни медная или алюминиевая обмотка, поэтому импульсные зарядные устройства маленькие и легкие.

По поводу показателей тока и напряжения, то конструкция этих приборов такова, что «железной и нерушимой» константы, как у трансформаторов, не существует.

Они могут:

Заряжать АКБ постоянным током и динамичное напряжение;

Выдавать постоянное напряжение и переменный ток;

Или же производить комбинированную (смешанную) зарядку.

Последний принцип работы считается наиболее удачным и эффективным для батарей разного типа, как на легковых автомобилях, так и на мотоциклах или грузовых.

В начале этого процесса подается постоянный вольтаж, показатель которого регулируется автоматически. Затем включается постоянный ток, величина которого контролируется автоматикой.

Но такой способ возможен только на тех ЗУ, где есть автоматическая система контроля работы.

По поводу первого пункта, то именно так работает и трансформаторная зарядка. Второй способ (постоянный вольтаж) хорош тем, что сеть как бы контактирует непосредственно с батареей, поэтому можно заряжать ее частично, когда требуется лишь небольшая подзарядка. Здесь очень важен контроль происходящих этапов, а батарею желательно изъять из машины, заботясь о ее защите и своей безопасности.

Трансформаторное ЗУ: плюсы и минусы

Намагниченный стержень вместе с многочисленными витками проводов – это громоздкое сооружение. В современных трансформаторных зарядных именно обмотка занимает 90% веса и размера всего устройства. Да, получается тяжело, зато дешево и проверено многими поколениями автомобилистов.

Итак, плюсы:

• Низкая цена;
• Редкие поломки;
• Простой и дешевый ремонт;
• Надежная и понятная конструкция.

Минусы:

• Тяжелые и большие. Настолько неудобны в транспортировке и хранении, что на автопрактике применяются все реже и реже;
• Требуют присутствия пользователя во время зарядки и постоянного контроля процессов, что не всегда удобно;
• Нужно четко соблюдать условие – сила тока не больше 10% от емкости АБ, иначе электролит кипит и выпускает клубы пара;
• Каждые полчаса (или хотя бы через каждые 40-50 минут) нужно замерять силу тока;
• Следует перед подключением определить уровень заряда самого аккумулятора.

Как видим, трансформаторные зарядные устройства – штука надежная и недорогая, но с ней нужно повозиться.

Импульсные зарядные: преимущества и недостатки

Использование импульсных зарядок дает пользователю существенные плюсы.

Их довольно много:

• Небольшие габариты, компактность, а также легкий вес, что обусловлено отсутствием тяжелых трансформаторных витков. Эти характеристики важны при перевозке и хранении. Актуальны они и при использовании зарядки, так как с легким прибором легче управляться, чем с тяжелым;
• Автоматизация процессов. Самая удобная импульсная зарядка – с автоматическим контролем, где все процессы управляются встроенными программами. Небольшой микропроцессор внутри определяет емкость АКБ, степень зарядки, режим и вольтаж. Это очень удобно – нет потребности в привязке к месту, где заряжается автомобиль. Не нужно все время что-то замерять, думать, прикидывать, поглядывать и рассматривать. Таких импульсных зарядок ныне выпускают большинство из представленных моделей. Но не все импульсные ЗУ – «умные», есть и попроще. Вы можете встретить в продаже импульсное ЗУ с ручными регулировками, которое требует к себе побольше внимания. Есть и модели с полуавтоматическим контролем, у которых нужно выставить параметры, а затем можно оставлять без присмотра. Поэтому при покупке обращайте внимание на тип работы – автомат, ручной или полуавтомат, и выбирайте, в соответствии с вашими пожеланиями и денежными возможностями;
• Совершенная защитная система. В импульсных устройствах великое множество разных стабилизаторов, регуляторов, тепловых и электронных релюшек. Результат – ваша АКБ никоим образом не страдает от зарядки, ее ресурс не укорачивается;
• Полный контроль – исключение перегрева и закипания;
• Своевременные подсказки на дисплее, сводящие риск неполадок к минимуму. Индикация происходит, если что-то где-то не так подсоединили, или силу тока не ту выбрали. «Умное» ЗУ не только предупреждает, но еще и предлагает варианты – как решить возникшую проблему;
• Наличие всевозможных режимов. В том числе специальный режим быстрого заряда – «BOOST». Он позволит восстановить емкость батареи за 5-10 минут. Хотя такой способ рекомендуют избирать редко, ибо он жестковат для батареи, приводит к ее преждевременному износу. Зато в случае крайней необходимости – нужно срочно ехать, а аккумулятор «сел» – скоростная зарядка как нельзя более кстати.

Минусы:

• Все недостатки умещаются в одной посылке – «бьет по карману».

И, увы, не только при покупке. Дело в том, что всевозможные датчики, индикаторы и регуляторы – это хорошо для работы, но плохо при потребности в ремонте. Если возникает поломка, то восстановление прибора оказывается чревато большими денежными татами. Настолько большими, что ремонтник в мастерской рекомендует: лучше вам купить новое устройство, чем ремонтировать старое.

А по поводу цен при покупке импульсных зарядных приборов, то я считаю, что да, они высоковаты, но вполне доступные. Позволить себе «умное» многофункциональное ЗУ может любой автомобилист Украины, не говоря уже о профессионалах, работающих на СТО или в мастерской.

Выводы и советы по выбору

Итак, делая для себя выбор «импульсное или трансформаторное», вы уже четко понимаете, что в разных типах приборов действуют две совершенно различных технологии.

Эти типы зарядных устройств в корне отличаются друг от друга:

• Конструкцией;
• Происходящими процессами;
• Характеристиками тока и напряжения;
• Защитными системами;
• Функционалом.

Что дают нам эти знания? Ответ простой – возможность правильно выбрать зарядное устройство для автомобильного аккумулятора.

К примеру, если вы владелец так называемой «необслуживаемой» акб, то постоянным током вы вряд ли ее зарядите. Для нее лучше использовать прибор, имеющий константное напряжение, то есть – импульсный. А вот трансформаторное устройство не подойдет, поскольку своим постоянным током оно оказывает вредное действие на электроды аккумулятора.

Если же к вашей АКБ одинаково эффективно подойдет и импульсная зарядка, и трансформаторная, тогда выбирайте, что вам предпочтительнее по таким параметрам:

• Цена. Довольно весомый аргумент. Импульсные стоят дороже, и ремонт их недешевый;
• Размер. Трансформаторные большие, импульсные – маленькие и легкие. Прибор можно повесить на крючок, на стену в гараже, и места он совсем не занимает;
• Контролировать процесс самому или отдать все в руки «умной» зарядке. Отдыхать и не обращать внимания на процесс зарядки вы сможете только с импульсным устройством. Трансформаторное нужно контролировать, чтобы не было перезаряда, и не закипел электролит;
• Стильно, круто и современно – это все об импульсной зарядке. Трансформаторная же считается пережитком прошлого, хотя это вполне надежная и проверенная годами работы технология.

В принципе, какую технологию вы б не выбрали – импульс или трансформатор, не менее важны и технические параметры прибора. Основной из них – максимальная величина тока зарядки.

Тут при выборе есть множество нюансов, но, как и в трансформаторном зарядном устройстве, так и в импульсном ЗУ, ориентируйтесь приблизительно на показатель 1:10.

То есть, для АКБ емкостью 75 Ампер-часов нужно зарядное устройство, выдающее ток 7,5 Ампер. Это минимум, что вам нужно.

А вообще-то советую брать зарядное с запасом по току, ведь работа на пределе возможностей в любом случае укорачивает жизнь любой технике, и зарядному устройству, в том числе. И к тому же, а вдруг вы купите новый автомобиль, а у него батарея будет более емкая? Вот зарядка с запасом пригодится.

В общем, чтобы достичь безопасного и максимально продуктивного заряда, обязательно выясните при покупке, по какой технологии работает понравившаяся зарядка. А затем определяйте пиковую величину зарядного тока, с какими батареями работает прибор, какая емкость аккумулятора допустима по максимуму, какой вольтаж зарядки, какие режимы и функции доступны.
