Регулировка фар на ваз 2110: инструкция с видео как их правильно настроить и отрегулировать своими руками и что делать если не регулируются

Регулировка фар ваз 2110

Учитывая то, что автомобиль часто эксплуатируется в ночное время, необходимо знать, как регулировать фары на ВАЗ 2110. Такая процедура часто проводится на СТО. Однако не всегда есть возможность воспользоваться услугами станции. Поэтому процесс настройки фар необходимо освоить своими руками.

Правильный выбор фар для ваз 2110

В автомобиле ВАЗ устанавливаются 2 вида фар:

«Киржач», которые относятся к отечественному производству. Линзы испускают пучок света. С одной стороны, регулировка фар ВАЗ 2110 должна проходить без проблем, Но, проходя через внешний рассеиватель, свет искажается. Распылению света еще способствуют плохие погодные условия.

«Бош» — импортный производитель. За счет высокого качества комплектующих деталей пучок света характеризуется четкой направленностью.

Оба вида имеют разные конструкции. Однако регулировка фар бош ваз 2110 ничем не отличается от отечественного аналога.

Правила регулировки фар

Часто регулировка фар ВАЗ 2110 проходит без снятия таких приборов с машины. На станции автообслуживания, регулировка фар ВАЗ 2110 проводится с применением стендов, на которых присутствует разметка, нанесенная под индивидуальную модель автомобиля.

В домашних условиях настройка фар ВАЗ 2110 требует наличия самодельного шаблона. Изготавливается он из листов фанеры. Если есть возможность, разметка наносится непосредственно на стене. Изменение положения  приборов происходит при помощи 2 регуляторов.

Один из них отвечает за изменение положения фар по горизонтали, а другой по вертикали.

На автомобиле ваз 2110 регулировка фар необходима для того, чтобы поток света от неправильно отрегулированных приборов  не ослеплял водителей встречных машин. Состоит она из основного этапа и нескольких подготовительных:

• подготовка автомобиля, площадки и стенда;
• осмотр регулируемых элементов;
• процесс регулировки.

Подготовка автомобиля, площадки и стенда

Понимая как регулировать фары на ВАЗ 2110, необходимо еще знать о правилах проведения подготовительных работ:

Проводится проверка надежности работы корректора.

Выбирается ровная площадка, на которую устанавливается автомобиль. Предварительно она проверяется уровнем. Небольшие уклоны дадут сильную погрешность при проведении работ. Хорошим вариантом будет площадка, расположенная перед гаражными воротами.

Зная, как отрегулировать свет фар на ВАЗ 2110, чтобы работы были выполнены верно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на водительское сиденье посадить человека, равного весу водителя.

Провести разметку на шаблоне или стене. Для этого на нем проводится вертикальная линия, соответствующая проекции оси автомобиля. Отступая в стороны, наносится еще 2 таких линии, которые соответствуют центрам фар машины. Расстояние между ними составляет 1108 мм. Проводится горизонтальная линия, по высоте центра фар. Отступая от нее вниз 75 мм, чертится еще одна горизонталь.

Геометрические показатели расположения светотеневой границы пучка ближнего света фар на матовом экране в зависимости от высоты установки фар и расстояния до экрана.

Расстояние от оптичес­кого центра фары до плоскости рабочей площадки н, мм
Номинальный угол наклона светового пучка фары в вертикальной плоскости
Расстояние R от проекции опти­ческого центра до светотеневой границы фары на экране, удаленном на 10 м, мм

угл. мин
процентов

До 600
34
1.00
100

От 600 до 700
45
1.30
130

От 700 до 800
52
1.50
150

От 800 до 900
60
1.76
176

От 900 до 1000
69
2.00
200

От 1000 до 1200
75
2.20
220

От 1200 до 1500
100
2.90
290

Сила света фар в режиме «ближний свет»

Тип фары
Сила света в направлении опти­ческой оси фары, кд, не более
Сила света в направлении 52 вниз от левой части световой границы, кд. не менее

C:CR
800
1600*

НС; HCR; DC; DCR
950
2200*

* В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.

Осмотр фар

Перед тем как отрегулировать фары на ВАЗ 2110 своими руками, проводится работа со световыми приборами:

При помощи моющего средства смывается вся грязь со стекла.

Визуально ведется осмотр фары. Если на нем заметны царапины, то они устраняются полировкой. Лучше такую работу проводить в сервисном центре.

Также проверяются линзы и отражатели. При наличии на них трещин, они подлежат замене.

Если лампы эксплуатировались длительное время, то меняются на новые элементы. При установке источников света не следует брать лампы повышенной мощности. Это сопровождается излишним нагревом узла, что привод к его поломке.

Процесс регулировки своими руками

В Инструкции представлен пошаговой процесс как отрегулировать фары на ВАЗ 2110 своими руками:

Чтобы провести правильную регулировку фар ВАЗ 2110 своими руками, расстояние от стенда до места расположения автомобиля должно составлять 5 м. Автомобиль располагается под прямым углом к разметке.

Вместо водителя, на переднее сиденье, укладывается груз, весом, в районе 75 кг. Также на это место может сесть помощник шофера, если он имеет тот же вес.

Для правильной регулировки света фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Делается это при помощи качения автомобиля за крыло.

Открывается капот. Правая фара прикрывается. Корректор устанавливается в положение 1.

Перед тем как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светит вверх, то его нужно опустить, путем вращения винта до попадания пучка света на вторую горизонтальную линию. Когда пучок сильно опущен, он наоборот требует подъема.

Такая же манипуляция проводится с правой фарой.

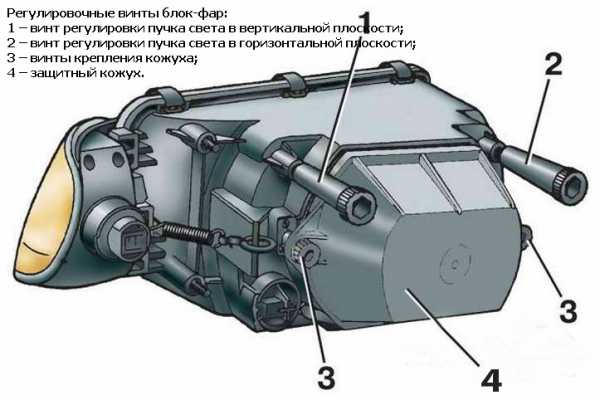

Расположение регулировочных винтов и секций на левой блок-фаре: 1 — винт регулировки пучка света в вертикальной плоскости; 2 — винт регулировки пучка света в горизонтальной плоскости; 3 — крышка секции дальнего света блок-фар; 4 — крышка секции ближнего света блок-фар.

Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:

Автомобиль также устанавливается от стенда на расстоянии 5 м.

Теперь регулятор фиксируется в положение 4.

Регулировка проводится по тому же принципу, как и ближнего света. Отличие заключается в том, что направляется пучок на 25 мм ниже верхней горизонтали.

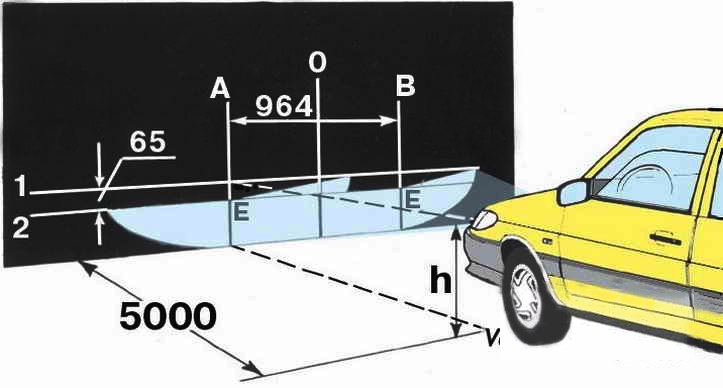

Схема разметки экрана для регулировки света фар на автомобиле

• А — вертикальная линия обозначающая расположение лампы ближнего света левой блок-фары;
• В — вертикальная линия обозначающая расположение лампы ближнего света правой блок — фары;
• С — горизонтальная линия обозначающая расположение ламп ближнего света фар;
• D — линия обозначающая высоту подъема горизонтальной границы пучков света;
• О — осевая линия;
• l — расстояние между лампами ближнего света фар;
• А — расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар.

Поломки, препятствующие регулировке

Часто возникает вопрос, как отрегулировать фары ваз 2110 в случае ее повреждения фары или поломки гидравлического корректора. Последний прибор необходим для того, чтобы при движении, автоматически обеспечивалась регулировка фар.

Если автомобиль загружен стационарно, то поток света идет на дорогу. В случае большой загрузки задней части машины, передняя часть поднимается вверх и световой поток начинает бить в небо. В этот момент включается корректор.

С его помощью происходит автоматическое опускание фар.

Устранение диффекта фар

Если регулировка фар ваз 2110 не дает ожидаемые результаты осмотр начинается с этих приборов. Их разборка проводится следующим образом:

Выворачиваются весь крепеж, и фары вынимаются из гнезда.

С них снимаются лампы.

Чтобы отделить рассеиватель, используется фен. С его помощью растапливается герметик. Отделение проводится отверткой или другим плоским предметом. Если это фара Бош, то потребуется еще снять скобы, крепящие стекло.

Демонтируется отражатель. Он держится на 3 точках.

Все детали разобранной фары промываются. Неисправные элементы заменяются новыми. Затем сборка ведется в обратном порядке. В качестве герметика используется силикон.

Ремонт корректора

Распространенной поломкой является потеря герметичности корректора. Поскольку это устройство неразборное, чтобы провести регулировку фар 2110 его необходимо заменить.

Работа проводится в следующем порядке:

На первом этапе снимаются все хомуты, которые крепят изделие к кузову, а также расширительный бачек. В салоне вынимается ручка управления. Все трубки демонтируются. В некоторых случаях они изымаются частями, путем перекусывания.

Чтобы снять цилиндр, нужно на панели взяться рукой за выключатель и потянуть на себя. Затем легко вынимается цилиндр.

После очистки мусора протягивается новая трубка.

Весь монтаж проводится в обратном порядке. Уделяется внимание уплотнителям.

Для того чтобы провести качественную регулировку фар 2110 своими руками, необходимо хорошо изучить инструкцию. Работа не представляет сложности, но требует тщательной подготовки. Особое внимание уделяется территории проведения работы. Она должна быть ровная и без уклона. Далее необходимо четко следовать всем пунктам руководства.

Как отрегулировать фары на ВАЗ-2110 своими руками: фото, видео

Регулировка фар на ВАЗ-2110, как и на любом другом автомобиле, проводится для того, чтобы максимально эффективно осветить пространство и при этом не слепить встречных водителей.

Это касается как ближнего, так и дальнего света. Десятка может укомплектовываться двумя типами оптики — немецкие блок-фары Bosch и отечественные фары завода Автосвет из города Киржач.

Регулировка нужна как тем, так и другим фарам, чем мы сейчас и займёмся.

Какие фары для ВАЗ-2110 лучше и проще в регулировке

Никто не может ответить на этот вопрос наверняка, поскольку конструкция оптики отечественного и немецкого производителя различна. И там, и там есть свои плюсы и минусы. Немецкие фары стоят рублей на 200-300 дешевле, а за фары Киржач просят в среднем 2,7 — 3 тысячи рублей. Однако, дело здесь вовсе не в цене:

Фары Киржач конструктивно имеют линзованный блок для ближнего света. С одной стороны, это хорошо, поскольку поток света более сконцентрирован и теоретически должен лучше регулироваться. Тем не менее отечественный рассеиватель не даёт использовать весь потенциал линзы. Это сказывается на освещении в непогоду (туман, снег, дождь). Лампа ближнего света имеет классический рефлектор.

Немецкие бошевские фары получили рефлекторы ламп ближнего и дальнего света, никаких линз не имеют, но качество рассеивателя гораздо выше отечественного. Световой пучок ближнего света не такой сфокусированный, как в фарах Киржач, но уровень освещённости, особенно в сложных условиях, гораздо выше.

Что же касается процесса регулировки угла светового потока, то он ничем не отличается для фар обоих производителей и может быть выполнен как с применением специального стенда-экрана на СТО, так и в гаражно-полевых условиях своими руками.

Важность регулировки

Если фары светят ниже и ближе, ездить с таким светом просто опасно.

Выехал на ровный участок дороги, выставил обе фары так, чтобы «мне было лучше видно», и дело с концом. На самом деле такой подход в корне не верный и опасный. Такие водители не учитывают, что даже ближним светом фар можно сильно ослепить встречного водителя, а это грозит для него если не аварией, то потерей контроля над автомобилем минимум на 20-40 секунд.

Теперь посчитайте, какое расстояние проезжает автомобиль за это время на скорости 60 км/ч и учтите, что все эти сотни метров водитель проезжает практически вслепую. А если скорость встречной машины 120 и впереди помеха, пешеход или крутой поворот?

Регулируем фары правильно

Именно поэтому будем уважать других участников движения и регулировать фары исключительно по правилам:

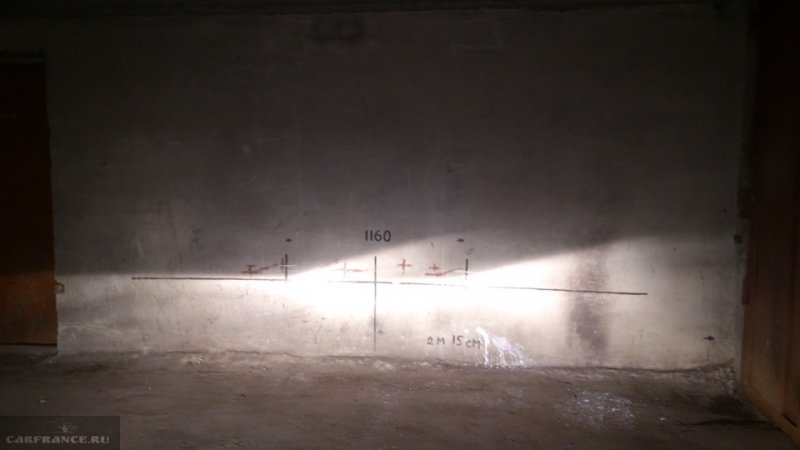

Как только стемнеет, находим любую вертикальную плоскость, к которой можно подъехать строго перпендикулярно на расстояние не меньше 5 метров. Это может быть стена, забор, ограждение, щит, что угодно, размерами не меньше два метра на метр. Главное — установить автомобиль на расстоянии пяти метров от экрана строго перпендикулярно, ровно в горизонтальной плоскости.

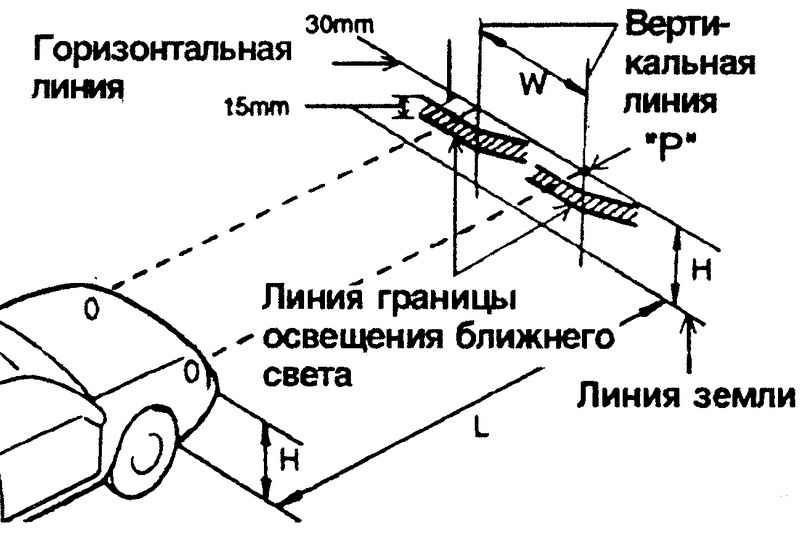

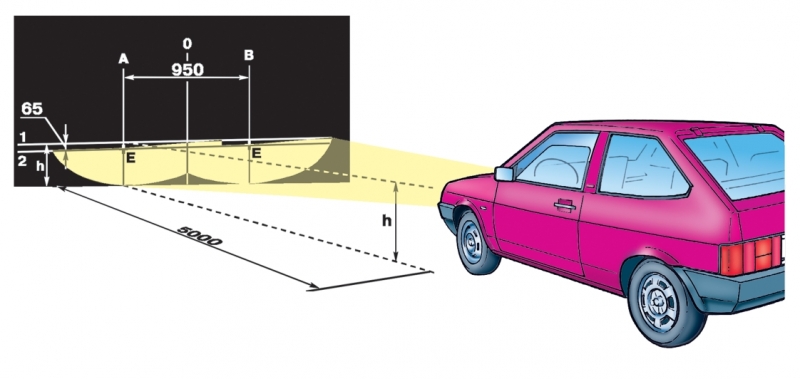

Схема регулировки фар.

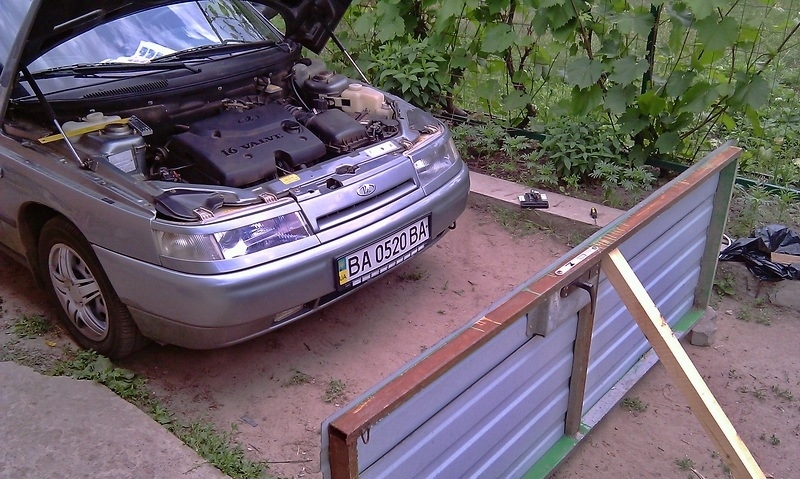

Схема стенда для регулировки фар показана на фото выше и её не обязательно вырисовывать углем или мелом на стене. Главное — запомнить ключевые регулировочные размеры или зарисовать схему с размерами для сверки на бумагу.

Готовим автомобиль. Он должен быть полностью заправлен (или иметь груз в багажнике около 50 кг), давление в колёсах должно быть в норме, а на переднем водительском сидении должен сидеть человек примерно нашего веса. Или мешок с картошкой, это не принципиально. После этого нужно качнуть передок несколько раз, чтобы пружины и амортизаторы приняли нейтральное для такой нагрузки положение.

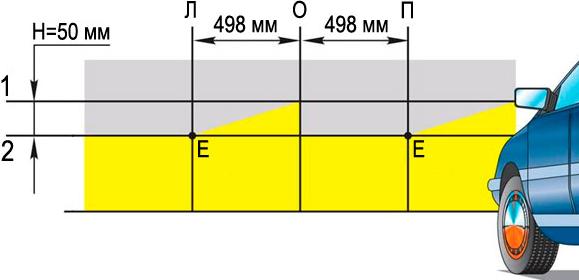

Центры световых пятен при включённом ближнем свете находятся в точках Е на пересечении линий А, В и 1,2. Линия 1 проводится на высоте 600 мм от поверхности, линия 2 на 75 мм ниже. Расстояние между центрами фар должно быть 1108 мм, как указано на схеме.

Устанавливаем ручку управления корректором угла наклона фар в положение с нагрузкой с одним водителем.

Поворачиваем рукоятку в положение «0».

Закрываем левую фару полотном (картоном, фанерой) и проверяем положение светового пятна. При необходимости регулируем положение фары винтами 1 (положение по вертикали) и 2 (горизонтальное положение).

Добиваемся полного совпадения расположения светового пятна на экране с представленной схемой.

После этого закрываем правую фару и регулируем левую теми же винтами 1 и 2. Если фары отрегулированы правильно, верхняя граница пятна света должна проходить по линии 2, то есть на расстоянии 525 мм от земли, не выше.

Выводы

Конечно, идеальной точности регулировки, используя такой способ, мы не добьемся, но зато будем уверены, что фары выставлены на 90% правильно, освещают пространство эффективно и не слепят встречных водителей. Всем хорошей видимости и яркого света фар в любую погоду!

Видео о том, какие фары лучше для ВАЗ-2110

Как настроить фары на ваз 2112 самому видео

ГлавнаяВаз 2110Как настроить фары на ваз 2112 самому видео

Многие обладатели данной марки неоднократно сталкивались с проблемой неправильной работы фар. Из-за этого ухудшается видимость в плохих условиях либо же ночью.

Если автолюбитель разбирается в особенностях своей машины, он знает, как самому отрегулировать фары на ВАЗ-2110. В этой процедуре нет ничего сверх сложного.

При четком соблюдении всех правил фары будут работать на высшем уровне и проблем с видимостью у владельца не возникнет.

https://www.youtube.com/watch?v=eTuo_LKJOZA

Отрегулированный свет фар гарантирует отличную видимость, в результате чего снижается риск аварии. Именно поэтому при первых же признаках некачественной работы оптической системы автомобиля нужно сразу приступать к работам по улучшению светового потока. Это можно сделать такими способами:

• обратиться к мастеру, который отрегулирует работу;
• приобрести специальное устройство для регулировки светового потока;
• выполнить эту работу самостоятельно.

Некоторые считают, что без специальных знаний и навыков фары не отрегулировать. Однако это вовсе не так.

Данную работу можно выполнить собственноручно, сэкономив при этом средства, которые пришлось бы отдать мастеру, и время, затраченное на ожидание визита специалиста.

Как самому отрегулировать фары на ВАЗ-2110? Для того чтобы это сделать, нужно знать некоторые правила. Итак, начинается процедура с таких этапов:

Сначала необходимо выполнить разметку по схемам на стене.

После этого переходим к разметке расположения ламп.

Далее осуществляем настройку света.

Необходимо понимать, что направление светового потока зависит от следующих факторов:

• давления шин машины;
• исправности пружин;
• нагрузки на распределение подвески.

Очень важно, чтобы все составляющие автомобиля были исправны, иначе фары будут светиться под неправильным углом.

Непосредственно регулирование фар включает в себя выполнение таких мер, как:

Для начала необходима ровная стена, которую нужно разместить напротив машины. Расстояние между объектами должно быть не менее 7 метров.

После этого надо подготовить мел и клейкую бумагу, которые пригодятся для осуществления разметки.

Перед настройкой важно очень тщательно разметить поверхность исходя из параметров авто.

Подробнее о разметке и регулировке фар

Сначала нужно приблизиться к стене на расстояние 2-3 метра. Далее необходимо пометить на стене центр осей фар. После этого надо отъехать на 8 м. Затем центры каждой лампы соединяются линией. Также понадобится еще одна линия разметки. Она должна быть параллельно первой линии, но расположенная на расстоянии около 6 см. На этом разметка окончена.

Перед тем как приступить к настраиванию работы оптики, нужно хорошенько ее помыть. Бывает, что из-за грязи не получается правильно отрегулировать световой поток.

Вне зависимости от того, какой вид, «Бош» или «Киржач», он должен быть чистым и без дефектов. Если присутствуют царапины либо трещины, нужно заменить фару, так как регулировка в данном случае ничем не поможет.

Если все в порядке, можно приступать к главной работе. Процесс настраивания светового потока происходит следующим образом:

Сначала нужно вывезти автомобиль на просторную площадку, где имеется стена.

После этого ВАЗ-2110 надо разместить напротив данной стены.

Затем следует начертить линии, проходящие через центральные точки фар.

Далее включаем свет одной из них, а вторую прикрываем картоном. Это необходимо сделать для того, чтобы понять, соответствует ли свет размеченным линиям. Если совпадает, значит работа выполнена благополучно. Если нет – процедуру нужно выполнить повторно.

Как отрегулировать фары на ВАЗ 2110 своими руками (видео)

Содержание:

Не секрет, что большинство аварий на дороге происходит именно тогда, когда солнце уходит, и наступает темнота. Некоторые автомобилисты просто забывают включить фары, у других они не работают, а третьи и вовсе слепят встречные машины своими неправильно отрегулированными огнями.

Регулировка фар

Чтобы не создавать проблемы себе и другим участникам дорожного движения, необходимо обязательно выполнить регулировку. Такая необходимость возникает при замене фонарей, либо после длительной эксплуатации автомобиля, у которого из-за вибраций и неровностей на дороге нарушается геометрия свечения головной оптики.

Нюансы отечественных авто

Владельцы современных иномарок во многом счастливые люди. Разумеется, их машины «напичканы» электроникой, автоматикой, потому огромная часть настроек выполняется автомобилем автоматически, либо с помощью компьютера.

Регулировочные винты

Это касается и фар. Их свечение корректируется электроникой в зависимости от дорожного покрытия, уровня давления в шинах и ряда других параметров.

Потому они редко могут слепить встречные машины, вовремя замечают препятствия на дороге, успевают разглядеть предупреждающие знаки, ограничения скорости.

Отечественные автомобили, в том числе и ВАЗ 2110, этих преимуществ лишены.

Корректировку света приходится выполнять вручную. Если этого не сделать, проблем избежать будет сложно.

Откровенно говоря, настройки все же лучше выполнять на специализированных станциях технического обслуживания. Но если у вас нет на это денег, либо услуги автосервиса слишком дорогие для вашего бюджета? В той ситуации можно прибегнуть к помощи собственных рук, а также пары рук товарища. Без помощника вам будет не обойтись.

Подготовка к регулировке

Для начала рекомендуем посмотреть видео по регулировке фар на ВАЗ 2110. Обучающие уроки позволят более детально разобраться в нюансах процедуры, обратить внимание на важные моменты операции.

Все не так сложно, как может показаться на первый взгляд. Для начала подготовьте соответствующим образом автомобиль к регулировке оптики.

Проведите мойку автомобильных фар, чтобы они были максимально чистыми.

Изучите состояние стекла оптики. В некоторых случаях придется отполировать. Процедура не сложная, но требующая тщательного и аккуратного подхода.

Теперь проверьте отражатель на предмет наличия дефектов, повреждений. Если они есть, лучше сразу заменить его на новый.

Если автомобиль эксплуатируется давно, тогда имеющиеся лампы вряд ли современные и высокоэффективные. Специалисты рекомендуют использовать современные галогеновые лампочки, которые отлично справляются с освещением дорожного полотна.

Обратите внимание на нормативные показатели, указанные в руководстве по эксплуатации вашего автомобиля. Перед регулировкой фар на ВАЗ 2110 необходимо: наполнить топливный бак, подкачать колеса до требуемых показателей, проверить запасное колесо.

Выполнив подготовку по получению необходимых условий, можно приступать непосредственно к настройкам.

Самостоятельная регулировка

Схема регулировки

Перед тем как взяться за настройку, вам придется вспомнить уроки геометрии, а также включить свои навыки чертежника. Ведь для корректировки свечения оптики надо будет кое-что начертить на стене.

Найдите стенку, когда имеет ровную примыкающую к ней площадку. Поверхности должны быть абсолютно ровными. Без этого условия регулировать фары не имеет никакого смысла.

Свет должн быть направлен на стену без каких-либо препятствий. То есть на пути света должна отсутствовать любые посторонние предметы.

Отъедьте от стены на 5 метров.

Посадите за руль товарища, который вам будет помогать. Желательно, чтобы его вес совпадал с вашим. Если он весит меньше, добавьте какой-то вес в салон.

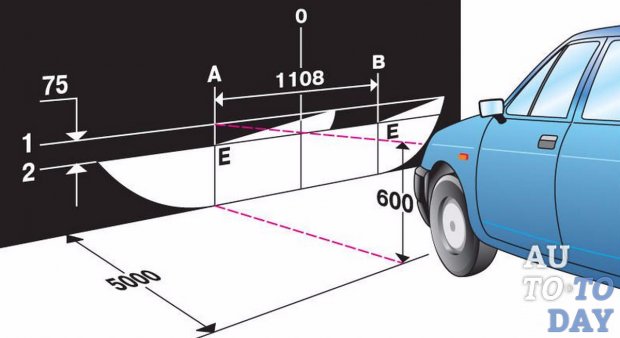

Теперь приступаем к нанесению рисунка согласно предлагаемому нами изображению.

Метки Е — это середины передних фар вашей машины. Через них проводят три вертикальные линии — А, О и В. Они должны быть симметричны оси.

Измерьте расстояние от основания площадки до середины передней оптики. Согласно нормам, она составляет 600 миллиметров.

На стенке начертите горизонтальную линию 1, которая находится в 600 миллиметрах от основания пола.

Начертите параллельно линии 1 линию 2. Она должна быть на 75 миллиметров ниже линии 1. Эта линия будет серединой световых пятен.

Если у вас есть гидрокорректор, помощнику потребуется включить ручку корректора в положение без пассажирской нагрузки.

Теперь включите оптику в режим ближнего света.

По очереди перекройте свет картоном или тканью, которая не пропускает его.

Крутите винты регулировки для достижения нужного результата.

Первой регулируют правую фару, а затем левую.

Согласно инструкции, верхние края пятен света должны проходить по второй линии, а наклонные и горизонтальные участки совпадать в точках Е.

Процедура выглядит достаточно сложно, но на самом деле вам просто придется начертить несколько линий и сделать точные замеры в миллиметрах.

Самое сложное в самостоятельное регулировке — это поиск идеально ровной площадки и стенки. Такие есть далеко не в каждом гараже. А проводить выравнивание пола и стены ради процедуры такого рода вряд ли кто-то захочет.

Своими руками грамотно настроить оптику более чем реально. Но на практике лучше поручить эту задачу специализированным СТО.

У них имеется необходимое оборудование и, что самое интересное, ровный пол и идеально ровная стена.

 Загрузка …

Регулируем свет фар ВАЗ 2110 своими руками правильно и по науке

Ни кого не нужно убеждать, что от исправности и того, насколько правильно произведена настройка и регулировка фар, зависит безопасность передвижения автомобиля как для водителя, всех сидящих в салоне, так и для пешеходов, а также встречных машин. Именно о том, как проводится регулировка фар ВАЗ 2110 мы поговорим.

Осветительные приборы

На Вазах применяются осветительные приборы:

• Фары, а если быть более точным блок-фары, которые могут давать ближний, дальний свет;
• Противотуманки. Ими комплектуются не все машины, хотя, в принципе, их можно установить своими руками на передних бамперах;
• Габариты;
• Указатели поворота.

Световые приборы на ВАЗ 2110

Подготовка к регулированию светового потока

Для того, чтобы улучшить видимость на ночной дороге, при этом, не ослепляя водителей встречных машин, необходимо отрегулировать свет фар. Делать это можно в сервисе, или своими руками. Улучшить световой поток на ВАЗе, поможет знание элементарных правил регулировки фар.

Итак, приступим:

Исправность. Убедитесь, что у вас исправен гидрокорректор или электрокорректор фар (в зависимости от комплектации). Учтите, что корректор выполняет важную роль, поэтому, прежде чем пройдет регулировка, нужно быть уверенным, что этот механизм исправен;

Положение. Выбрав абсолютно ровную площадку, установите автомобиль.

Площадку нужно проверить уровнем, чтобы исключить перекос, иначе правильно отрегулировать фары не удастся;

Соорудите на расстоянии 5 метров от машины своеобразный вертикальный щит-экран, на котором можно будет рисовать;

Неплохо, если  ровная площадка у вас будет перед воротами гаража. Они также вряд ли особо пострадают от мела;

Загрузка.

Автомобиль, который регулируется, должен быть «в полном снаряжении» — заправлен, с нормальным давлением в шинах, а на водительском сидении – размещен груз весом водителя (или человек примерно такого же веса);

Вертикальная разметка.

На экране, стене или гаражных воротах нарисуйте три вертикальные линии и разметьте их: «О» — будет линия посредине автомобиля (это место обычно обозначено знаком принадлежности автомобиля, в нашем случае это привычный знак ВАЗа); «Л» обозначает центр левой фары, а «П» — правой;

Горизонтальная разметка.

Через центры фар проведите горизонтальную линию, обозначив ее N и на 65 мм ниже от нее проведите еще одну линию, которую пометьте «Р». Вот теперь становится возможной регулировка света своими руками.

Алгоритм регулировки

Последовательно выполняем следующие:

• Закрываем правую фару картоном или другим материалом, не пропускающим свет;
• Поворачиваем гидрокорректор в первое положение (І);
• Открываем капот, находим винты, с помощью которых происходит регулировка, поворачиваем их. При этом, если регулируется левая фара, то будет правильно, если ее свет вверху будет достигать линии N, а снизу – Р;
• Отрегулировали одну, начинается регулировка другой, закрыв прежнюю.

Помните, если фары светят слишком низко, их нужно поднять, иначе это чревато тем, что вы вовремя не заметите пешехода, особенно если на улице слякоть, а он в черной одежде.

Если свет подается высоко, то есть вы соизволили поднять их высоко, встречные водители не скажут вам спасибо, потому что вы будете их слепить.

Поэтому регулировка своими руками на ВАЗ должна быть выполнена очень аккуратно.

Модернизация

При небольшой доработке можно значительно улучшить фары Киржач своими руками, сделать их свечение более ярким.

Сначала фару нужно снять, затем разобрать в такой последовательности:

• Для снятия стекла с Киржач используйте фен – им нужно разогреть герметик, затем острым ножом отделите стекло;
• Удалите отражающую прокладку;
• Модернизации коснутся лишь блоки ближнего света, поэтому открутите их;
• А далее – на выбор: у Киржач можно или сместить линзу в сторону отражателя миллиметров на 10, или сточить модульное кольцо, сделав его короче. Это поможет улучшить световой поток фар Киржач, поднять его и сделать шире.

Альтернатива механике

Даже если регулировка своими руками у вас прошла по всем правилам, но при изменении нагрузки ВАЗа нужно изменить и угол наклона светового пучка. Для этого придуман гидрокорректор. Причем корректор сконструирован неразборным, он также не регулируется.

Соответственно, при выходе из строя, корректор просто меняют на новый. А наиболее частая причина того, что гидрокорректор выходит из строя – «клин» поршней или утечка жидкости.

При возникшей необходимости есть целесообразность в том, чтобы заменить  данный корректор, на более современный и высокотехнологичный электрокорректор. Комплект, предусматривающий, что на машину будет установлен электрический корректор, состоит  из регулятора положения фар, самого механизма с кольцами – уплотнителями и проводов.

Снятие и замена

Снимаем минусовой вывод АКБ. Нажав на фиксатор, поворачиваем гидрокорректор к себе, вынимаем. Сняв уплотнительное кольцо в корпусе фары, установив на его место новое, вставляем в него электрокорректор. Точно так же вынимаем  гидрокорректор другой фары и заменяем его на электрокорректор.

Уже в салоне отсоединяем переключатель, к которому подключен гидрокорректор, присоединяем с помощью проводов электрокорректор.

Таким образом, новый корректор установлен и сможет выполнять свои обязанности на ВАЗ 2110 более четко. Практически все, кто поменял гидрокорректор на электрокорректор довольны его работой больше, чем предыдущим корректором, который ведет себя более «нежно», часто непредсказуемо.

Регулировка фар своими руками

Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?

Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.

На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.

Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.

Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).

Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).

На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.

На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».

Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.

Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».

Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Видео-инструкция по регулировке фар своими руками

Как отрегулировать свет фар на ваз 2110

Согласно статистическим данным подавляющее большинство автомобильных ДТП припадает как раз на темное время суток, при этом каждое из них так или иначе, связано с недостаточной видимостью, или неверной настройкой фар головного света.

Плохо или неправильно отрегулированные фары не позволяют вовремя обнаружить препятствие, дорожный знак или разметку, в результате водитель управляет автомобилем почти что «вслепую», руководствуясь исключительно своей интуицией.

В оптику современных автомобилей еще на конвейере устанавливают электронные системы, способные самостоятельно производить автокоррекцию фар без участия водителя. Благодаря датчикам и электронному блоку фары умеют приспосабливаться в зависимости от загруженности автомобиля, уклона дороги, накачки шин и других факторов.

Кроме безопасности самого водителя правильная регулировка фар позволяет исключить вероятность ослепления других автомобилей, движущихся по встречной полосе.

Если фары оснащены автоматическим регулировщиком, то водителю не нужно переживать, умная электроника сама выберет оптимальный режим и обеспечит прекрасную освещенность. Однако если ее нет, ответственность за регулировку ложится на водителя, именно водитель обязан следить за правильностью регулировки осветительных приборов.

Самый простой и вместе с тем дорогой вариант — заехать на СТО, там регулировка фар делается быстро и качественно с применением современных технологий. Однако бывают моменты, когда ближайшее СТО находится в нескольких десятках километров или, к примеру, на регулировку фар попросту нету денег.

В таком случае пригодится старый «дедовский» метод регулировки света фар при помощи специальной шкалы начерченной на стене. Кроме того, ежедневно вопросом как отрегулировать фары в домашних условиях задаются тысячи водителей.

Учитывая такую популярность этой темы, я решил сделать детальную инструкцию о том как делается регулировка фар на ВАЗ 2110 .

Перед тем как настроить фары необходимо подготовить фары. От того насколько серьезно вы отнесетесь к подготовке будет зависеть качественно они будут выполнены.

Как следует вымойте фары. Часто случается, что световой поток просто не в силах пробиться сквозь грязные линзы.

Кроме того, нередко причиной слабого или рассеянного света могут стать дефекты стекла или отражателя фар. После того как помоете фары произведите визуальный осмотр, он поможет вам выявить повреждения (сколы и трещины). Обнаружив что-либо из вышеупомянутого обязательно замените стекло.

Внимательно исследуйте отражатель, на нем не должно быть ни малейших повреждений, обнаружив малейшие дефекты — произведите замену отражателя.

Для усиления светового потока можно поставить галогенные или установить ксенон на ВАЗ 2110.

Для того чтобы регулировка света фар прошла «как по маслу», необходимо позаботиться о соблюдении всех необходимых для этого условий. Прежде всего, машина должна быть укомплектована, то есть: полностью заправленный бак, правильное давление в шинах, наличие запаски. На водительском сидении должен сидеть человек, вес которого равен вашему (как вариант может использовать мешок с песком).

Регулировка фар ВАЗ 2110 своими руками — детальная инструкция

Чтобы правильно отрегулировать фары необходимо делать это на идеально ровной площадке, возле нее должна быть такая же стена, свет фар должен падать под углом 90°.

Машина должна находиться на расстоянии 5 метров от стены.

На стене вам нужно изобразить рисунок следующего содержания см. фото.

Вертикальные линии: осевая О, А и В, идут через точки Е, они должны соответствовать центру фар.

Линии должны идти симметрично относительно осевой линии машины.

Нарисуйте еще одну линию на уровне соответствующем середине фар (если мерить от пола), затем чуть ниже, (на 65 мм) нужно провести вторую линию, соответствующую центрам световых пятен.

Если фары вашего автомобиля оснащены гидрокорректором фар, нужно его ручку, которая расположена на панели приборов, установить в положение, соответствующее нагрузке автомобиля ВАЗ 2110 с водителем.

Далее, необходимо включить ближний свет фар и по очереди закрывать фары при помощи картона или плотной ткани. Начинать необходимо с правой фары.

Регулировка света фар ВАЗ 2110 осуществляется посредством специальных регулировочных винтов (см. фото.) 1 и 2.

Регулировка фар считается законченной когда: верхняя черта световых пятен совпала с линией 2, а точки пересечения наклонного и горизонтального участков световых пятен — совпали с точками Е. Если у вас получилось именно так как на фото, считайте регулировка фар прошла успешно. Если же что-то где-то не совпадает, рекомендую начать сначала, и попытаться повторно отрегулировать фары.

Будем благодарны, если Вы поделитесь этой статьей в соц. сетях

Регулируем свет фар ВАЗ 2110 своими руками правильно и по науке

Осветительные приборы

На Вазах применяются осветительные приборы:

• Фары, а если быть более точным блок-фары, которые могут давать ближний, дальний свет;
• Противотуманки. Ими комплектуются не все машины, хотя, в принципе, их можно установить своими руками на передних бамперах;
• Габариты;
• Указатели поворота.

Световые приборы на ВАЗ 2110

Подготовка к регулированию светового потока

Для того, чтобы улучшить видимость на ночной дороге, при этом, не ослепляя водителей встречных машин, необходимо отрегулировать свет фар. Делать это можно в сервисе, или своими руками. Улучшить световой поток на ВАЗе, поможет знание элементарных правил регулировки фар.

Итак, приступим:

Исправность. Убедитесь, что у вас исправен гидрокорректор или электрокорректор фар (в зависимости от комплектации). Учтите, что корректор выполняет важную роль, поэтому, прежде чем пройдет регулировка, нужно быть уверенным, что этот механизм исправен;

Положение. Выбрав абсолютно ровную площадку, установите автомобиль. Площадку нужно проверить уровнем, чтобы исключить перекос, иначе правильно отрегулировать фары не удастся;

Соорудите на расстоянии 5 метров от машины своеобразный вертикальный щит-экран, на котором можно будет рисовать;

Неплохо, если ровная площадка у вас будет перед воротами гаража. Они также вряд ли особо пострадают от мела;

Загрузка. Автомобиль, который регулируется, должен быть «в полном снаряжении» — заправлен, с нормальным давлением в шинах, а на водительском сидении – размещен груз весом водителя (или человек примерно такого же веса);

Вертикальная разметка. На экране, стене или гаражных воротах нарисуйте три вертикальные линии и разметьте их: «О» — будет линия посредине автомобиля (это место обычно обозначено знаком принадлежности автомобиля, в нашем случае это привычный знак ВАЗа); «Л» обозначает центр левой фары, а «П» — правой;

Горизонтальная разметка. Через центры фар проведите горизонтальную линию, обозначив ее N и на 65 мм ниже от нее проведите еще одну линию, которую пометьте «Р». Вот теперь становится возможной регулировка света своими руками.

Алгоритм регулировки

Последовательно выполняем следующие:

• Закрываем правую фару картоном или другим материалом, не пропускающим свет;
• Поворачиваем гидрокорректор в первое положение (І);
• Открываем капот, находим винты, с помощью которых происходит регулировка, поворачиваем их. При этом, если регулируется левая фара, то будет правильно, если ее свет вверху будет достигать линии N, а снизу – Р;
• Отрегулировали одну, начинается регулировка другой, закрыв прежнюю.

Помните, если фары светят слишком низко, их нужно поднять, иначе это чревато тем, что вы вовремя не заметите пешехода, особенно если на улице слякоть, а он в черной одежде.

Если свет подается высоко, то есть вы соизволили поднять их высоко, встречные водители не скажут вам спасибо, потому что вы будете их слепить.

Поэтому регулировка своими руками на ВАЗ должна быть выполнена очень аккуратно.

Модернизация

При небольшой доработке можно значительно улучшить фары Киржач своими руками, сделать их свечение более ярким.

Сначала фару нужно снять, затем разобрать в такой последовательности:

• Для снятия стекла с Киржач используйте фен – им нужно разогреть герметик, затем острым ножом отделите стекло;
• Удалите отражающую прокладку;
• Модернизации коснутся лишь блоки ближнего света, поэтому открутите их;
• А далее – на выбор: у Киржач можно или сместить линзу в сторону отражателя миллиметров на 10, или сточить модульное кольцо, сделав его короче. Это поможет улучшить световой поток фар Киржач, поднять его и сделать шире.

Альтернатива механике

Даже если регулировка своими руками у вас прошла по всем правилам, но при изменении нагрузки ВАЗа нужно изменить и угол наклона светового пучка. Для этого придуман гидрокорректор. Причем корректор сконструирован неразборным, он также не регулируется.

Соответственно, при выходе из строя, корректор просто меняют на новый. А наиболее частая причина того, что гидрокорректор выходит из строя – «клин» поршней или утечка жидкости.

При возникшей необходимости есть целесообразность в том, чтобы заменить данный корректор, на более современный и высокотехнологичный электрокорректор. Комплект, предусматривающий, что на машину будет установлен электрический корректор, состоит из регулятора положения фар, самого механизма с кольцами – уплотнителями и проводов.

Снятие и замена

Снимаем минусовой вывод АКБ. Нажав на фиксатор, поворачиваем гидрокорректор к себе, вынимаем. Сняв уплотнительное кольцо в корпусе фары, установив на его место новое, вставляем в него электрокорректор. Точно так же вынимаем гидрокорректор другой фары и заменяем его на электрокорректор.

Уже в салоне отсоединяем переключатель, к которому подключен гидрокорректор, присоединяем с помощью проводов электрокорректор.

Таким образом, новый корректор установлен и сможет выполнять свои обязанности на ВАЗ 2110 более четко. Практически все, кто поменял гидрокорректор на электрокорректор довольны его работой больше, чем предыдущим корректором, который ведет себя более «нежно», часто непредсказуемо.

Регулировка фар

Самой распространенной причиной ДТП является плохая видимость. Поэтому не стоит объяснять, почему ваши фары должны быть хорошо отрегулированы. На иномарках можно встретить адаптивный свет – это когда фары направляют свет в зависимости от угла наклона авто, загруженности и других параметров.

Самым простым способом регулировки света фар является станция техобслуживания. Но, мы же все делаем своими руками и не хотим отдавать лишние деньги. Поэтому в данной статье я расскажу вам как отрегулировать фары на ВАЗ 2110.

Перед началом регулировки, чтобы избежать погрешностей следует проверить несколько вещей, а именно:

Проверить фары на наличие загрязнений.

Просмотреть фары на наличие повреждений.

Проверить давление шин.

За рулем должен быть вес, который приблизительно равен вашему.

Как отрегулировать фары ВАЗ 2110 своими руками?

Регулировку производим на досконально ровном месте. При этом напротив должна быть стена, которая стоит под 90° к площадке.

Расстояние от стены до машины равно 5 м.

На стену нанесите данный рисунок мелом. Или же нарисуйте данное изображение на листах бумаги и наклейте их на стену.

Первую линию рисуем параллельно площадке, расстояние от площадки до линии должно быть равно расстоянию от площадки до верхушки фар.

Вторую линию проводим параллельно предыдущей, на 7,5 см ниже.

Проводим 2 линии, условно идущие по центру фар. Назовем эти линии А и В.

Они параллельны между собой и перпендикулярны линиям 1 и 2. Точки пересечения их с линией 2 назовем Е. Расстояние между этими точками равно 936 мм.

Если в вашем ВАЗ 2110 есть гидрокорректор, то установите его в положение 1 и включите ближний свет фар.

Накройте чем-нибудь светонепропускным одну из фар (тканью)

Добиваемся свечения пучка фары по линии 2. (Используя регулировочный винт сзади фары)

Вторым винтом добиваемся совмещения точки излома света в вертикальной границе центра фар.

Теперь закройте эту фару тканью и отрегулируйте вторую аналогично первой.

Видим, что ничего сложного нет и времени долго не нужно. Зато вы будете уверены в том, что в темное время суток вы будете хорошо видеть поверхность дороги и не будете слепить водителей встречных авто.

Регулировка фар ВАЗ 2110

Ни для кого не является секретом, что от того, насколько правильно настроены фары в автомобиле, зависит не только безопасность автовладельца и его пассажиров, но и других участников движения: пешеходов, водителей попутных и встречных транспортных средств. Поэтому очень важно осуществлять регулировку фар своими руками правильно. А что это «правильно» под собой подразумевает, рассмотрим в данной статье – на примере автомобиля ВАЗ 2110.

Необходимые условия

Для того чтобы настройка фар была проведена правильно, прежде чем ее осуществлять, позаботьтесь об обеспечении выполнения следующих условий:

топливный бак должен быть полностью залит;

фары – тщательно вымыты;

автомобиль — снаряжен всем необходимым: комплектом инструмента, огнетушителем, запаской и др. предметами, которые согласно правил безопасного движения должны всегда присутствовать в автомобиле;

давление в шинах должно быть идентичным, указанному в руководстве по эксплуатации «десятки».

Далее найдите ровную вертикальную поверхность (забор, стену) — такую, чтобы перед ней еще было около 8 метров свободного пространства, а свет от фар падал на нее перпендикулярно. Запаситесь мелом или клейкой лентой. Переходите к разметке.

Разметка стены

• Отгоните авто на 2 метра от выбранной вертикальной плоскости.
• С помощью рулетки, нити и линейки или иного приспособления измерьте расстояние от центра стела фары до земли. Перенесите это расстояние на стену (у новых авто оно, как правило, равняется 60 см). Начертите горизонтальную линию. А под ней, на 7,5 см ниже, – еще одну.
• Включив фары, отметьте их центры на имеющихся горизонтальных линиях и проведите через них две вертикали, а между ними (на равноудаленном расстоянии) – центральную ось. Расстояние между крайними вертикалями для ВАЗ 2110 должно получиться около 110,8 см.

Импровизированный экран готов, можно приступать к непосредственной настройке.

Пошаговая инструкция по регулировке фар на ВАЗ 2110 своими руками

Отгоните машину на 5 метров от стены и выставьте ее так, чтобы продольная ось авто проходила через центральную ось на стене.

Включите ближний свет.

Установите ручку гидрокорректора фар, находящуюся на приборной панели, в положение «I» — «водитель и передний пассажир».

И, если расположение центров световых пятен от каждой фары не соответствует точкам пересечения нижней горизонтальной линии и крайних вертикалей или лучи света выходят за границы верхней горизонтальной линии, откройте капот и произведите ручную их подстройку, подкручивая винты регулировки вертикальной и горизонтальной плоскостей.

Главное – не забывайте при настройке каждой из фар вторую обязательно накрывать плотным, непрозрачным материалом.

Видео

Рекомендую прочитать:

Регулировка фар ВАЗ 2114. Как настроить своими руками

Штатная оптика для ВАЗ 2114

Большинство автомобилистов предпочитает не вмешиваться в оптику до тех пор, пока она не выйдет из строя. Из-за такого отношения случается множество ДТП в ночное время суток, а также во время погодных условий, которые влияют на обзор.

Возле дороги часто можно заметить изогнутую арматуру, в которую сложно врезаться даже при желании. Практика демонстрирует, что неотрегулированные фары ухудшают обзор ночью или в непогоду.

При постоянной тряске механизм сбивается и свет падает с неверным углом наклона, как результат – уменьшение расстояния видимости и серьезная угроза не только владельцу ВАЗ 2114, но и другим автомобилистам, пешеходам.

Чтобы обезопасить себя и окружающих, достаточно раз в два месяца производить настройку. Процесс несложный, поэтому водитель ВАЗ 2114 может заняться корректировкой в гараже или боксе. В прайс-листе автомобильных мастерских также есть такая услуга, как регулировка света. Перед тем как отрегулировать оптику, нужно понять, какими характеристиками должна обладать правильно настроенная оптика:

• Основная задача – освещать дорогу перед машиной. Внимание: именно дорогу, а не окрестности. Водитель должен видеть перед собой четкую полосу света.
• Световой поток не должен бить по лобовому стеклу встречных авто.
• Фары должны быть на такой высоте, чтобы дальность была максимальной.

Подготовка к регулировке фар

Механизмы регулировки света

Подготовка подразумевает под собой очистку фар и поиск дефектов, которые тоже могут быть причиной ухудшенной работы оптики. Перед регулировкой фары нужно очистить при помощи моющего средства – стекло оптики отечественных авто достаточно толстое, поэтому при загрязнении поток свет может не пробиваться. Необходимо проверить отражатели и стекло на наличие дефектов.

После обработки моющим средством нужно промыть повторно стекло чистой губкой и дать поверхности высохнуть. Если найдены сколы или трещины, то стекло фары нужно поменять. То же самое касается и отражателя, есть дефект – замена.

В ВАЗ 2114 регулировка света выполняется при помощи винтов. Одни винты отвечают за вертикальную плоскость, а вторые – за горизонтальную. За счет вращения оптический элемент меняет свое положение. В автосервисах для регулировки света мастера используют оптические приборы. В гаражных условиях владелец ВАЗ может выполнить корректировку при помощи экрана.

Обозначение и устройство оптики

Пошаговая инструкция

Регулировка выполняется с включенным ближнем светом. ВАЗ 2114 следует поставить напротив ровной стены. Расстояние от фар до плоскости должно составлять ровно 5 метров. На водительское сиденье необходимо положить груз с весом около 80 килограмм.

Также стоит позаботиться, чтобы бак был заправлен. Регулировка света проводится при стандартной загрузке машины;

Когда ВАЗ 2114 загружен и подготовлен, нужно заняться начертанием «экрана».

На стене мелом при помощи линейки нужно начертить вертикальную линию-ось, которая будет соответствовать центру автомобиля. После неё чертятся ещё две вертикальные линии, параллельные оси – они должны быть на уровне оптики. Далее следует нанести горизонтальную линию на уровне фар. Ниже на 6.

5 см чертится линия для обозначения центов световых пятен;

Регулировка выполняется поочередно. Фару, которая не задействована в корректировке, лучше закрыть картоном;

Процесс может быть завершен, когда верхняя граница совпала с уровнеи центровой оси, как показано на схеме.

Точки пересечения вертикальных прямых и центров пятен должны соответствовать точкам пересечения наклонного и горизонтального участка пятен;

Объяснение настройки оптики при помощи экрана

Итог

Демонстрация корректора фар:
