Снятие и ремонт генератора ваз 2110: как снять и разобрать устройство своими руками, инструкция и видео о замене и доработке

Разборка и сборка генератора автомобиля Ваз 2110-2111-2112

Снятие и установка генератора

Инструкции по ремонту генератора ваз 2110, порядок сборки и разборки генератора автомобиля ваз 2111, проверка. Диагностика электрооборудования автомобиля лада 2110. Инструкции по устранению неисправностей в системе освещения. Ремонт генератора и стартера лада 2111 – 2112.

Отсоединяем “минусовой” провод от аккумулятора.

Отсоединяем провод возбуждения генератора ваз 2110.

Ключом “на 10” отворачиваем гайку крепления проводов к выводу “В+”…

…и снимаем их.

Снимаем ремень ваз 2112 генератора, отворачиваем регулировочный болт генератора и отворачиваем фиксирующую гайку.

Вынимаем натяжную планку.

Ключом “на 13” отворачиваем гайку нижнего крепления генератора ваз 2111.

Вынимаем болт.

Снимаем генератор.

Отжав три защелки кожуха, поддеваем его отверткой…

…и снимаем кожух.

Крестообразной отверткой отворачиваем два винта…

…и отводим регулятор напряжения со щеткодержателем.

Отсоединяем провод и снимаем регулятор напряжения ваз 2112 со щеткодержателем.

Ключом “на 10” отворачиваем гайку вывода “В+”.

Сняв пружинную шайбу и втулку, снимаем с контактного болта наконечник провода конденсатора.

Отвернув крестообразной отверткой винт…

…снимаем конденсатор.

Работы, показанные на фото, можно выполнить, не снимая генератор с . Взаимное расположение частей генератора ваз 2111 перед разъединением желательно пометить.

Через отверстие высокой головки “на 21” (удерживаемой трубным ключом) вставляем шестиграник “на 8” и отворачиваем гайку крепления шкива.

Снимаем шкив…

…и шайбу.

Крестообразной отверткой отворачиваем четыре винта, стягивающих крышки.

Снимаем переднюю крышку.

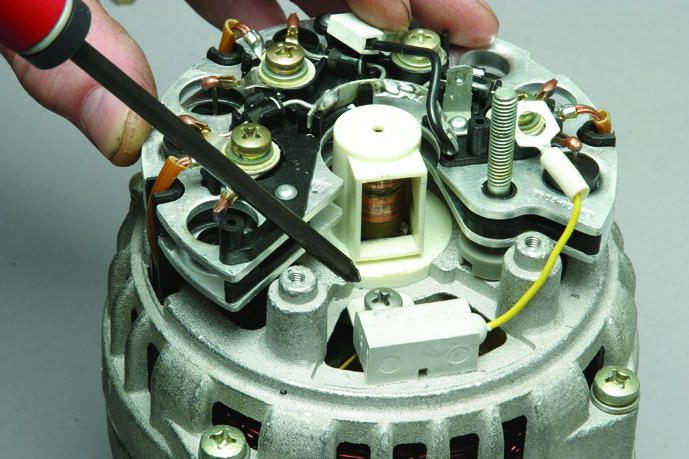

Крестообразной отверткой отворачиваем три винта крепления концов обмоток статора…

…и винт крепления выпрямительного блока.

Снимаем выпрямительный блок (при этом выпадает контактный болт)…

…и статор.

Надавив пальцем на пластмассовую втулку (опору подшипника)…

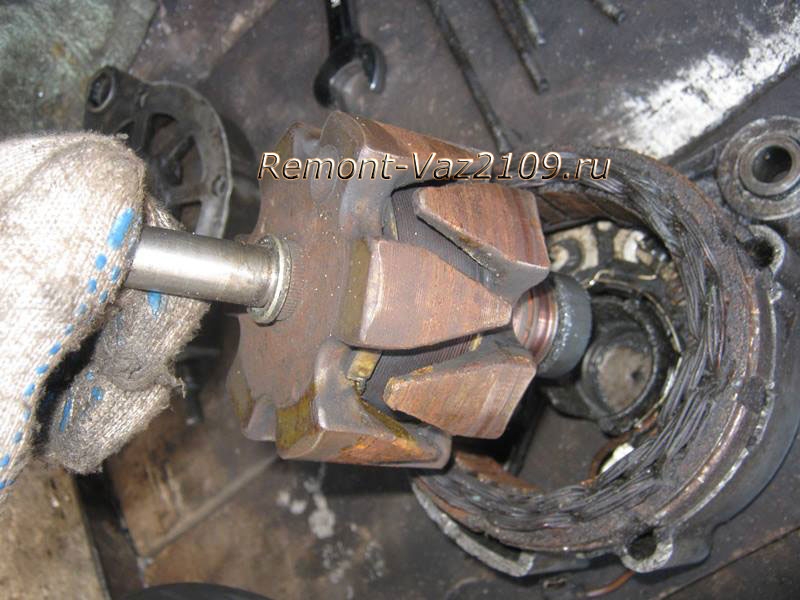

…выталкиваем ее вместе с ротором из задней крышки.

Поддев отверткой…

…снимаем пластмассовую втулку с заднего подшипника.

Двухзахватным съемником спрессовываем подшипник с вала ротора.

Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус.

Сборку генератора ваз 2110 выполняем в обратной последовательности.

Для установки заднего подшипника на вал ротора опираем передний конец вала о деревянный брусок и напрессовываем подшипник на вал подходящим отрезком трубы, прикладывая усилие к внутреннему кольцу подшипника.

Все о ремонте генератора на ВАЗ 2110 своими руками: советы и видео

Главная » Генератор » Все о ремонте генератора на ВАЗ 2110 своими руками: советы и видео

По каким причинам генераторный узел не дает зарядку, что делать, если устройство не работает на инжекторе, как снять узел, как разобрать его, чтобы произвести замену токосъемных колец? Для начала давайте разберем устройство механизма, а также принцип его действия.

Узел состоит из:

• корпуса, в котором находятся все компоненты и оснащенного кронштейном, с помощью которого болтами осуществляется крепление;
• ротора или якоря с коллектором;
• статора;
• регулятора напряжения с щетками;
• шкива;
• выпрямительного блока.

Что касается принципа действия, то генераторный узел преобразует вращательной движение, которое поступает от работающего силового агрегата, в электричество. Посредством ременной передачи происходит передача усилия от шкива. Когда роторное устройство вращается, в механизме образуется магнитный поток, его мощность регулируется при помощи регулятора.

Само напряжение поступает от коллекторных колец на щеточный узел. Выпрямительный блок, который конструктивно состоит из диодных элементов, осуществляет подачу энергии в одном направлении.

Благодаря регулятору значение выходного напряжения будет составлять в диапазоне от 13.6 до 14.7 вольт.

Что касается вращения вала роторного механизма, то оно осуществляется в подшипниковых устройствах, причем от их правильной работы зависит легкость вращения.

Схема возбуждения узла

Если в работе генераторного узла ВАЗ 2110 16 клапанов появились неисправности и нет возбуждения, то в первую очередь нужно проверить силовой провод. Схема поможет вам сделать это.

Проверка на исправность

Перед тем, как открутить шкив и произвести разборку механизма для его ремонта, доработки или установки защиты от воды, узел нужно протестировать.

Причем диагностика устройства осуществляется на установленном генераторе, для проверки понадобится цифровой вольтметр или мультиметр:

Двигатель должен быть отключен, в этом состоянии производится тестирование напряжения в бортовой сети транспортного средства. В среднем данный показатель должен быть в районе 11-13 вольт.

После измерения двигатель авто нужно завести, затем процедура замера повторяется. В том случае, если спустя одну минуту значения на дисплее не изменяются, то генераторный узел не выдает зарядку. Если же устройство будет рабочее, то значение напряжения в электросети увеличится до 14.2-.14.7 вольт. В том случае, если напряжение превысило порог в 14.7 вольт, это говорит о том, что регулятор не работает.

Если проблема заключается в том, что генераторный узел воет или свистит, то сначала следует произвести диагностику натяжения приводного ремешка. В том случае, если ремень плохо натянут, его надо будет отрегулировать (автор видео — Дмитрий Пристром).

Возможные неисправности и способы их устранения

Итак, почему генераторное устройство греется и гудит, как защитить узел от воздействия воды?

Предлагаем ознакомиться с основными причинами неисправностей агрегата:

Износ щеток. Такая проблема актуальна для многих генераторов, не только «десяточных». При износе щетки надо будет менять.

Повреждение шкива или его выход из строя также потребует ремонта. В том случае, если шкив начинает работать некорректно, то узел не сможет выдавать необходимое количество напряжения. Поломка данного элемента, как правило, связана с износом зубчиков. Помимо этого, на самом устройстве могут образовываться различные повреждения, связанные с износом.

Токосъемные кольца и коллектор — две составляющие, которые также часто изнашиваются. При выходе из строя этих компонентов агрегат не сможет выполнять возложенные на него функции. В том случае, если щетки изнашивается, узел будет вынужден функционировать с высокими затратами мощности, что приводит к его перегреванию.

Регулятор напряжения. Как сказано выше, при выходе из строя этого элемента увеличится напряжение в бортовой сети автомобиля, а это ничем хорошим не обернется.

Замыкание обмотки статорного механизма. При такой неисправности придется либо перематывать обмотки, что очень трудозатратно, либо полностью менять статор. Второй вариант более целесообразный.

Гул и появление сторонних звуков при работе генераторного узла может быть обусловлен износом подшипниковых устройств. Узел не сможет правильно работать, также он со временем начнет греться.

Выход из строя выпрямительного блока.

Износ приводного ремня. Этот элемент относится к категории расходных материалов, поэтому рано или поздно он в любом случае будет изнашиваться. При износе ремень подлежит замене.

Обрыв или повреждение проводки питания.

Фотогалерея «Неполадки в работе агрегата»

В каких случаях требуется замена генератора?

В каких случаях требуется снятие и замена агрегата:

При необходимости замены устройства на более технологичное и мощное. Далеко не все автовладельцы готовы заниматься переделкой агрегата, чтобы улучшить его технические характеристики.

Узел стал регулярно греться. При нагреве агрегат следует протестировать, подробная инструкция представлена выше. Причин, по которым это может произойти, достаточно много, для их выявления потребуется разбор устройства.

Одним из наиболее серьезных признаков поломки считается полный разряд аккумуляторной батареи, а также выкипание рабочей жидкости из нее. Причем разряд происходит регулярно, даже после того, как АКБ было недавно заряжено.

Агрегат выдает минимальный заряд, при этом ремень натянут нормально. Это можно понять, к примеру, по тому, что освещение, излучаемое оптикой, стало более тусклым. Помимо этого, о неполадках в работе генераторного узла может сообщить и очень тихий звук клаксона. Разумеется, в первую очередь нужно проверить все электроцепи питания, предохранители, а также работоспособность оптики и рулевого гудка. Только если все эти компоненты целые, узел можно снимать и ремонтировать или менять.

Во время работы девайс выдает очень высокое число оборотов.

Появление нехарактерных для работы агрегата звуков — воя, гуля, шума и т.д. Такая неисправность может сопровождаться пониженным уровнем напряжения в бортовой сети (автор видео о самостоятельном ремонте агрегата — канал TexAs 64 rus).

Инструкция по замене своими руками

Как произвести замену устройства своими руками:

Для начала нужно отключить питание в электросети машины, для этого выключите зажигание, откройте капот и отсоедините клеммы от АКБ. Сам аккумулятор снимать необязательно.

Далее, вам нужно будет найти кронштейн крепления агрегата. На положительной шпильке устройства вы сможете увидеть гайку М10, вам надо будет ее выкрутить.

Сделав это, можно будет отключить провода, подключенные с задней стороны агрегата. Обратите при снятии внимание на контакты — часто бывает такое, что их окисление приводит к некорректной работе устройства в целом. Бывали случаи, когда автолюбители, не учитывая этот простой нюанс, меняли узел и сталкивались с той же проблемой, что и до замены. А нужно было всего прочистить контакты.

Затем вам нужно будет ослабить крепления. Для этого при помощи гаечного ключа на 13 надо ослабить гайки на кронштейне.

Далее, используя гаечный ключ на 10, вам надо будет открутить натяжной винти, а затем демонтировать ослабленный ремешок. На этом же этапе нужно проверить его состояние — при установке нового генератора нельзя ставить старый изношенный ремень. На ремешке не должно быть следов трещин, отслоений и износа в целом, если есть, то ремень также надо менять.

Выполнив эти действия, вам нужно будет открутить винты — верхний и нижний — после чего демонтировать натяжную планку.

После этого агрегат нужно провернуть под прямым углом и демонтировать из моторного отсека. Производится разборка устройства, его ремонт и дальнейшая сборка, если в этом есть необходимость. Если же вы меняете узел, то вместо снятого агрегата устанавливается новый, процедура установки осуществляется в обратной последовательности.

 Загрузка …

Видео «Руководство по переборке и ремонту генератора»

Как своими руками перебрать этот агрегат в «Десятке» и избавиться от неисправностей — подробное руководство приведено в ролике ниже (автор видео — Denis Legostaev).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Комплекс действий по замене ремонту генератора на ВАЗ 2110 (с фото и видео)

Согласно инструкции, осмотр на предмет неисправностей или замена генератора на ВАЗе требуется после того, как машина «пробегает» около 50 тысяч километров. Однако на практике иногда все оказывается не так. Например, вы заметили, что генератор не заряжает должным образом аккумулятор, иногда даже до такой степени, что горит лампочка разряда панели приборов.

В таком случае необходим ремонт генератора ВАЗ 2110, который вы можете провести своими руками, если будете иметь об этом достаточно знаний. Но прежде чем вы начнете разбор деталей машины, необходимо убедиться, что именно генератор нужно отремонтировать.

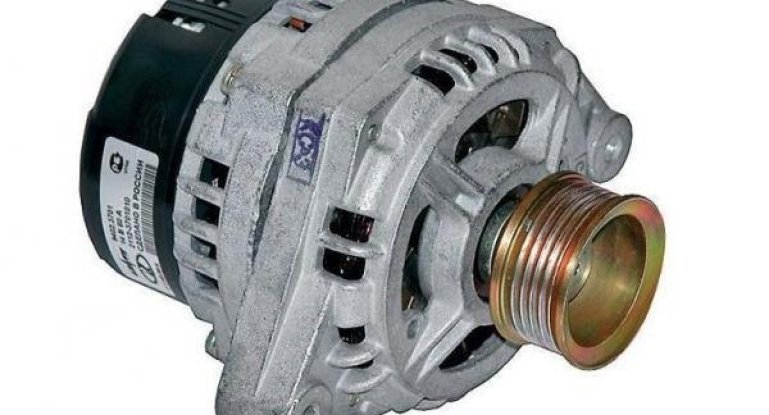

Генератор ВАЗ 2110

Выявляем причину

Для того чтобы провести проверку, нужно завести мотор и прогрев его, довести обороты коленвала примерно до 3000 в минуту. Теперь включите все осветительные приборы (фары переведите на дальний свет) а также отопитель, стеклоочиститель, «аварийку», обогрев стекла.

Если замер напряжения АКБ будет ниже 13 В, можно с высокой вероятностью предположить, что есть обрывы или замыкания в обмотках генератора. Другой причиной может быть неисправность регулятора напряжения или же попросту окислились контактные кольца обмотки возбуждения.

Различные обрывы в составляющих генератора можно проверить, если только снять его. Кое-чему может помочь ремонт своими руками, однако, если проблема серьезна, а у вас недостаточно мастерства или водительско-слесарного опыта, то лучший выход – замена вышедшего из строя агрегата в сборе.

Порядок снятия

Чтобы произвести снятие генератора на ВАЗ 2110, нужно помнить, что правильный разбор – уже практически половина успеха. Производите действия в такой последовательности:

Заехать на эстакаду или смотровую яму;

Снять аккумулятор – он мешает подобраться к гайке, крепящей генератор;

Отвернуть фиксирующую гайку вместе с планкой регуляции с помощью торцевого ключа на 17. Чтобы успешнее это сделать, попробуйте использовать удлинитель – придется прилагать меньше усилий;

В моторном отсеке снять грязе-защитный щиток;

Произвести снятие ремня привода;

Провода отсоединить;

Сняв защитный колпачок, ключом на 10 открутить гайку, фиксирующую наконечник и плюсовой вывод АКБ;

Открутить гайку на фиксирующем кронштейне;

Извлечь генератор, вытянув перед этим длинный болт. Следите за тем, чтобы не потерялась буферная втулка.

Вот, собственно, разбор деталей и извлечение генератора ВАЗ произведено. Остается ремонт своими руками и дальнейшая сборка или замена.

Регулировка ремня

Обеспечение нормального прогиба ремня очень важно для безотказной работы. Прогиб должен составлять при приложении усилия в 10 кгс (98 Н) от 6 до 10 мм. Его установка производится при сдвигании генератора в сторону блока цилиндров. Затем с помощью вращения регулировочного болта нужно привести натяжение в норму.

Щетки и регулятор напряжения

Когда щетки износились, или сломался регулятор напряжения, то разбор узла и его ремонт лучше не производить. Он идет в сборе и его установка займет несколько минут.

Подшипники ротора

На передней крышке завальцован передний подшипник и его разборка своими руками невозможна. Нужна только замена крышки с подшипником.
Задний подшипник (он находится на валу ротора) можно снять с помощью съемника. Установка нового производится с помощью пресса.

Дополнительные диоды

Вполне возможна установка нового диода взамен поврежденного. Замена производится так: разборка предусматривает отпаивание выводов диода и извлечение его из пластмассового держателя. Обратная сборка включает очистку от эпоксидки, припаивание нового диода (установка цветной меткой к общей шине) и приклеивание его к держателю эпоксидной смолой.

Ваз 2110 ремонт генератора: делаем все своими руками

Нередко водители автомобилей сталкиваются с проблемой. Генератор практически не обеспечивает аккумуляторную батарею или дает малый заряд.
Что же делать, тем более если горит лампочка заряда на панели прибора? Все просто. Нужно провести ремонт генератора.

генератор ваз 2110

Как провести ремонт своими силами?

Как известно, со временем некоторые элементы генератора приходят в негодность. Касается это и составляющей автомобиля Ваз 2110. Ремонт генератора в данном случае потребует немного терпения и комплекта необходимых инструментов. А купить новый можно всегда, но зачем тратиться, если все можно сделать своими руками?

Вообще, менять его рекомендуется после 50 тыс. км пробега.

Инструменты

При проведении ремонта генератора понадобятся следующие инструменты:

• ключ торцевой 17 (он должен иметь специальный удлинитель);
• ключ гаечный 10;
• омметр;
• съемник трехзахватный;
• специальная оправка, помогающая выдавить передний подшипник;
• специальная оправка, помогающая выдавить задний подшипник.

Эти инструменты реально помогут собственными силами провести и все демонтажные виды работ на ваз 2110. Генератор, ремонт которого непосредственно связан с демонтажем, подразумевает проведение нижеописанных действий.

Демонтаж

Правильно снять деталь, значит уже сделать половину дела. В данном случае нужно будет сделать следующее:

• поднять машину на эстакаду или заехать на смотровую яму;
• снять аккумулятор, расслабив прежде клеммы (демонтаж аккумуляторной батареи нужен для того чтобы обеспечить удобный доступ к верхней гайке, которая фиксирует генератор);
• открутить гайку, которая фиксирует генератор с регулировочной планкой (во время операции использовать торцевой ключ 17 с удлинителем);

Вот таким образом:

демонтаж генератора на ваз 2110

• для начала нужно снять грязезащитный щиток, который находится в моторном отсеке;
• далее снять ремень привода генератора;
• отсоединить провода от центрального вывода статора и вывода 67;

Вот таким образом:

отсоединение проводов

• снять защитный колпачок;
• открутить гайку, которая фиксирует наконечник с выводом плюса на аккумуляторную батарею (в этой операции используется ключ на 10);

снятие гайки, фиксирующей наконечник

• после этого следует открутить гайку, фиксирующую генератор с кронштейном, используя торцевой ключ 19 (кронштейн находится на поверхности блока цилиндров);
• снять длинный болт и извлечь генератор.

снятие генератора

Проводя данную операцию нужно быть очень аккуратным, дабы не потерять буферную втулку.

Для проведения работ данного типа необходимо:

• тщательно очистить генератор от грязи;
• при помощи омметра подсоединить положительный провод к выводу, а отрицательный к корпусу генератора (если показывается значение, близкое к нулю, это означает пробой одного из диодов или замыкание обмотки статора);

проверка омметром

• проверяем положительные диоды (вышеописанным методом, только отрицательный провод подсоединяем к одному из болтов, крепящий выпрямительный блок);
• проверяем надежность прилегания щеток с контактными кольцами и отсутствие замыкания в обмотке возбуждения (подсоединяем провод омметра к выводу, находящемуся на поверхности генератора);
• снимаем щеткодержатель и производим несколько нажатий на щетки (если они перемещаются легко, значит все нормально, а если нет, то его следует заменить);
• проверяем отсутствие замыкания обмотки ротора на генераторе (соединяем провод омметра с корпусом генератора, другой же с кольцом ротора и смотрим: если показывается значение близкое к нулю, значит наблюдается замыкание);

проверка отсутствия замыкания

Хотелось бы еще указать на некоторые мелочи при проверке этой составляющей Ваз 2110. Ремонт генератора полностью проводить не обязательно, если обнаруживаются неисправности ротора, конденсатора, щеткодержателя или статора.
Их замена приведет к нормальной работе. В случае, если обнаружена будет неисправность одного из диодов, заменяется весь выпрямительный блок в сборе.

Подшипники – проверка

Нередко причина неисправности генератора кроется в подшипниках. Начинать их проверку следует с внешнего осмотра. Ищем трещины в обоймах, наличие коррозии и другие подобного рода составляющие.

Вообще подшипники не должны иметь сильный люфт и шуметь. В идеале они должны легко вращаться. При обнаружении сильных износов или повреждений, подшипники нужно заменить.

Итак, если наблюдается ситуация, когда:

• генератор воет – значит, следует его снять, разобрать, устранить неисправности в статоре и выпрямительном блоке;
• если генератор не воет – значит нужно подтянуть гайку крепления вентиляторного шкифа;
• если после подтягивания гайки крепления генератор стал выть – значит, нужно протереть щетки и контактные кольца, смоченной в бензине тряпкой;
• если и после этого генератор воет – заменить подшипники.

Проверка заднего подшипника

Для правильной проверки нужно повращать кольцо подшипника из стороны в сторону. Делать это нужно энергично, дабы суметь распознать значительный люфт.
Кольцо обязано свободно вращаться и не заедать. Также не должны быть слышны посторонние шумы.

задний подшипник генератора ваз 2110

Проверка переднего подшипника

Генератор ваз 2110, ремонт которого зависит от работы всех составляющих, может «барахлить» и из-за переднего подшипника. Следует его также повращать из стороны в сторону, удерживая при этом шкиф рукой. При обнаружении заедания или шума, подшипник желательно заменить.

Менять передний подшипник, как рекомендует завод-изготовитель, можно с крышкой в сборе, но это обойдется в кругленькую сумму. Желательно и целесообразнее самостоятельно выпрессовать и заменить подшипник, который без крышки стоит значительно дешевле.Нередко приходится заменить и сам генератор.

Ремонт ваз 2110, проводимый своими руками, подразумевает тщательную проверку.

Нормальную работоспособность генератора можно выявить, применяя следующие действия:

• открутить гайку при помощи торцевого ключа 19, фиксирующую шкиф и крыльчатку генератора (использовать отвертку для удержания ротора);

откручивание гайки генератора

Не такая уж и сложная система у Ваз 2110. Ремонт своими руками генератора, после того, как была откручена гайка, подразумевает демонтаж всех деталей: шкифа, крыльчатки охлаждения, ограничительных шайб и сегментной шпонки.

детали генератора в разборе

• Вот на этом видео ремонт генератора ваз 2110 выглядит более наглядно

Генератор на ваз 2110, ремонт которого проводится своими силами, может иметь неисправность и в щеткодержателе. Поэтому его также рекомендуется снять.

На данном ниже фото отчетливо видно, как это сделать:

снятие щеткодержателя

Своими руками можно и дальше копнуть, если причина неисправности не была обнаружена. При помощи ключа на 10 нужно открутить четыре гайки крышки генератора и извлечь соединительные болты.
Потом выдавить переднюю крышку со статора, демонтировать крышку. Выглядеть это будет вот так:

снятие крышки генератора

Проверяется, таким образом, состояние подшипником, о которых подробно описано выше. Обычно цена на них в магазинах невысокая, поэтому при обнаружении неисправностей их лучше сразу заменить.

Как проверить генератор 2110? Как снять генератор 2110? Ремонт генератора ВАЗ 2110 своими руками. Как проверить и отремонтировать генератор ВАЗ 2110. Проверка и ремонт генератора ВАЗ 2110

Генератор ВАЗ 2110 — устройство, преобразовывающее механическую работу силового агрегата в электрическую энергию. Благодаря данному агрегату в автомобиле функционируют все потребляющие электричество приборы.

Некоторые начинающие автомобилисты считают, что аккумулятор является единственным источником энергии в автомобиле. Однако это не так.

Задача АКБ — подача тока для запуска двигателя и подачи питания на стартер, чтобы он провернул коленвал.

Когда мотор завелся, электрооборудование уже начинает питаться от генераторного устройства. От генератора зависит своевременная подзарядка аккумуляторной батареи и качество функционирования электрозависимого оборудования. Если генератор выйдет из строя, вся нагрузка перейдет на аккумулятор. Стоит ему разрядиться, и все транспортное средство останется без питания. Об этом далее в статье.

Какой генератор на ВАЗ 2110

Как уже говорилось, автомобильный генератор выполняет сразу две функции: заряжает аккумуляторную батарею и подает питание на все электрооборудование. Данный агрегат функционирует лишь при запущенном моторе. На «десятке» применяется генератор переменного тока. Агрегат находится в передней части двигателя, в работу включается за счет коленчатого вала.

Генератор 2110 схема

В устройство генератора входят такие компоненты:

• Ротор.
• Статор.
• Выпрямительный блок.
• Регулирующее устройство.
• Корпус генератора.
• Щеточный узел.

Проверка генератора 2110 выясняем неисправности

Симптомы неисправного генератора могут по-разному проявляться, поэтому не получится сразу узнать, в чем проблема. В первую очередь о поломке агрегата свидетельствует нестабильная работа электрических приборов в автомобиле. Чтобы удостовериться, что проблема в генераторе, нужно выполнить простую проверку с помощью вольтметра:

• Запустите двигатель.
• Затем подключите вольтметр контактами к аккумуляторной батарее.
• Если на холостом ходу вольтметр показывает 13.6-14 Вольт, а в условиях запуска электроприборов стрелка устройства не опускается ниже 13.5 Вольт, то генератор функционирует исправно. Если же устройство показывает менее 13.2 Вольт, значит генератор требует ремонта.

Также агрегат является источником следующих проблем: АКБ не заряжается при движении, в генераторе возникает сильный шум, ремень привода не прокручивается. Самостоятельно можно определить лишь явные повреждения. Ремонт являет собой снятие неисправных компонентов и монтаж новых деталей.

Выбор рабочего места

Работы по снятию генератора ВАЗ 2110 выполняются на смотровой яме или эстакаде, чтобы был доступ, как к днищу транспортного средства, так и к подкапотному пространству.

Инструменты, приспособления, расходные материалы

При снятии генераторного устройства вам потребуются такие инструменты и материалы:

• Ключ на «17» мм с удлинителем.
• Ключ на «10» мм.
• Отвертка.

Как снять генератор 2110 (пошагово)

Порядок работ:

Снимите аккумулятор, в противном случае он не позволит добраться до гайки, удерживающей генератор.

Затем снимите ту самую гайку и планку регуляции. Здесь вам потребуется ключ на «17» мм. Можете воспользоваться удлинителем, что облегчит задачу, так как придется прикладывать меньше усилий для откручивания крепежного элемента.

Под капотом снимите щиток, выполняющий грязезащитные функции.

Снимите ремень привода и отключите провода.

Далее снимается защитный колпак и с помощью ключа на 10 мм выкручивается гайка, удерживающая наконечник и плюсовой провод АКБ.

На фиксирующем кронштейне находится еще одна гайка, ее тоже нужно открутить.

Теперь можно извлекать генератор, предварительно вынув длинный болт.

При демонтаже не потеряйте буферную втулку.Демонтажные работы

В каких случаях генератор 2110 нужно поменять на новый

Принимать решение о замене генератора необходимо после выполнения его дефектовки (процедура, в ходе которой тщательно изучается состояние разных деталей и элементов агрегата, а также выполняется поиск имеющихся повреждений). Выполнив дефектовку, вы поймете, нужно менять генератор или нет. Иногда достаточно заменить некоторые изношенные детали.

Как проверить демонтированный генератор, на что обращать внимание

При проверке демонтированного генератора, в первую очередь, обратите внимание на ремень, поскольку не редко регулировка ремня позволяет решить проблему с плохо функционирующим генераторным устройством.

Далее проверьте щетки генератора и регулятор напряжения. Если данные элементы изношены, не рекомендуется выполнять их ремонт. Лучше купить узел в сборе, в который входят оба элемента. Заменить такой узел можно за считанные минуты.

Щетки

Достаточно часто причиной поломки становится реле генератора. Проверить его можно следующим образом:

Реле

• Поднимите капот.
• Заведите мотор и включите вторую или третью передачу.
• Снимите с АКБ минусовую клемму, во избежание короткого замыкания.
• Если мотор продолжает работать после отключения клеммы, значит вышло из строя реле.
• Если автомобиль выключился, ищите проблему в самом генераторе.

В каких случаях необходима замена подшипников

Внешний вид элемента

Основным признаком выхода подшипников генератора из строя является скрип и вой, которые можно услышать при работе генераторного устройства.

Единственным верным решением является замена.

Вой и скрип возникают в результате того, что в подшипниках, а точнее, в их сепараторах, пропадает смазка, а сами подшипники изнашиваются и разрушаются из-за долгой эксплуатации при высоких нагрузках.

Как проверить подшипники генератора, на что обращать внимание

Передний и задний

В некоторых случаях со стороны генератора доносится тонкий скрип, который достаточно часто путают с неисправностью подшипников. Хотя в реальности это может быть водяная помпа или ролик ремня ГРМ. Чтобы проверить это, необходимо просто снять ремень. Если звук останется, значит виновником является подшипник.

Как заменить подшипники своими руками (подробно)

В первую очередь рассмотрим замену переднего подшипника:

Устройство в разборе

Откручиваем на генераторе крепежную гайку, а затем нужно ослабить регулировочный болт.

Снимаем ремень генератора и выполняем запуск двигателя, чтобы убедиться, что причиной поломки является подшипник генератора.

Если шум пропал, снимаем с АКБ минусовую клемму.

Откручиваем все провода, которые идут на генератор.

Снимаем защиту картера, чтобы добраться до нижнего крепления генераторного устройства и снять его.

Достаем генератор через подкапотное пространство.

С помощью обычной отвертки или другого подручного инструмента блокируем ротор генератора, а затем откручиваем шкив.Демонтажные работы

Оттягиваем защелки в сторону и демонтируем корпус устройства.

Откручиваем щетки генератора и крепежные болты, которые удерживают половинки узла генератора (4 штуки).

Плоской отверткой поддеваем крышку и снимаем ее.

С подшипника передней крышки снимаем ротор, для чего возьмите гайку и накрутите на резьбу ротора. Далее ударяем по ней молотком, подставив деревянный брусок.

Находим деталь, диаметр которой совпадает с диаметром подшипника. Например, подойдет головка на 27 мм.

Аккуратно постукивайте по детали, чтобы подшипник вышел из своего посадочного места.

Берем новый подшипник и смазываем его смазкой.

Для установки нового подшипника вам потребуется старый.

Ставим его сверху нового и легкими ударами молотком выполняем установку.

Теперь переходим к замене заднего подшипника:

Запрессовка

Для демонтажа данного элемента вам понадобится специальный съемник.

Если съемник отсутствует, выбейте компонент зубилом. Альтернативным вариантом является металлический прут и крепкая отвертка.

С помощью выбранного инструмента и молотка выбейте подшипник. Обязательно перемещайтесь по поверхности в противоположном направлении.

Также можно демонтировать подшипник, воспользовавшись обычным рожковым ключом.

Теперь берем старый подшипник и головку, с помощью которой снимался передний подшипник. С их помощью забейте новый подшипник на свое место.

Если данный способ вам не подходит, воспользуйтесь трубчатым ключом или металлической трубой, диаметр которой отвечает диаметру заднего подшипника.

Советы профи

Осталось только собрать узел в обратной последовательности. Начните с передней крышки генераторного устройства. По окончании замены проверьте автомобиль на наличие шумов.

• Разрядка аккумулятора, как предотвратить разрядку аккумуляторной батареи автомобиля
• Потеет фара изнутри, что делать
• Трещины и сколы на лобовом стекле, ремонт лобового стекла своими руками
• Отопитель ваз 2107. Плохо греет печка ваз 2107: как отремонтировать печку на ВАЗ 2107
• Незамерзайка, что это такое и как правильно её выбрать
• Подогрев сидений автомобиля, накидки с подогревом на сиденье автомобиля, отзывы пользователей
• Как заменить лампочку в автомобиле
• Масло в коробке передач, почему пенится масло
• Как правильно произвести полировку кузова автомобиля своими руками
• Выбираем легкосплавные диски, положительные стороны легкосплавных и кованых колесных дисков.
• Как поменять фильтр на автомобиле своими руками
• Атермальная тонировка пленкой «Хамелеон», что это такое, как правильно выбрать пленку
• Преимущества и недостатки штампованных металлических дисков по сравнению с литыми, полезные советы
• Жесты и световые сигналы водителями
• Медкомиссия на водительское удостоверение 2018
• Тюнинг Ваз 2114: доработка ваз 2114, обо всем понемногу
• Дроссельная заслонка, чистка дроссельной заслонки своими руками
• Lada Vesta официальные версии. Преимущества и недостатки Lada Vesta
• Как отремонтировать моторедуктор печки ВАЗ 2110
• Блок управления печкой Калина: устройство, ремонт и замена блока управления печки Калина
• Что такое пневмотестер, как оценить его показания?
• Масляный насос ВАЗ 2107, ремонт и замена масляного насоса своими рукам
• Что делать если автомобиль застрял в снегу, полезные советы
• Автолампы: светодиодные, галогенные, лед лампы Как подобрать лампы в автомобиле
• Причины утечки антифриза: неисправна система охлаждения, радиатор охлаждения, радиатор печки, неисправности в соединениях, антифриз в моторном масле.
• Как сфотографировать автомобиль для продажи, полезные советы
• Как выбрать автосервис (и при этом сэкономить), полезные советы
• Как завести машину зимой, полезные советы
• Что может стучать в автомобиле? Как определить причину стука?
• Как провести диагностику автомобиля своими руками
• Автономный предпусковой подогреватель, автономный подогреватель с дистанционным или программируемым запуском
• Замена сайлентблока рычага передней подвески, как заменить сайлентблоки передней подвески своими руками?
• Датчик холостого хода неисправности ВАЗ Признаки неисправности датчика холостого хода ВАЗ 2110, 2107, 2109. Замена датчика холостого хода своими руками
• Надо ли прогревать двигатель?
• Как самому почистить дроссельную заслонку?
• ВАЗ инжектор плохо заводится в мороз, что делать
• Как заменить вилку сцепления ВАЗ?
• Замена диска сцепления 2110. Как заменить диск сцепления 2110 без снятия коробки передачи?
• Что такое кодграббер, как он работает и существует ли защита от него
• Как заменить наконечники рулевых тяг ВАЗ своими руками?

Как разобрать генератор

Главная » Ремонт и сервис » Как разобрать генератор

Автор КакПросто!

В целях проведения восстановительного ремонта генератора ВАЗ 2108 целесообразнее отдать его квалифицированным специалистам. Но если автовладелец решил по различным причинам сам его отремонтировать, тогда ему необходимо запастись выдержкой и терпением. Потому как процесс разборки указанного оборудования – весьма трудоемкий, и простым его вряд ли у кого получиться назвать.

Вам понадобится

• Торцевой ключ на 17 мм, на 13 мм, на 12 мм, на 10 мм, на 8 мм, отвертки 2 шт, резиновые ремни 2 шт, универсальный съемник.

Инструкция

Допустим, что генератор уже демонтирован и расположен на слесарном верстаке. На первом этапе необходимо снять шкив генератора, что является самой сложной задачей. В данном случае потребуется специальное приспособление для фиксации шкива от проворачивания, которое для разовой разборки приобретать не имеет смысла.

Чтобы справиться с подобной задачей: уложите в шкив заводской ремень генератора, а поверх него наложите другой, более широкий, подходящий ремень.

И все это аккуратно, не повредив шкива, зажмите в тисках, после чего надо открутить гайку крепления шкива к генератору, а затем, при помощи съемника, осторожно демонтируйте шкив с генератора, и удалите из вала металлическую шпонку. Далее проделать необходимо следующее. Ключом на 10 мм и при помощи отвертки снимите конденсатор.

Далее выворачиваются винты крепления держателя щеток, совмещенного с реле-регулятором, который также демонтируется с генератора. Затем раскручиваются и удаляются четыре болта, стягивающих статор генератора. Теперь при помощи съемника снимается передняя половинка корпуса генератора, и извлекается ротор генерирующего устройства.

После чего откручиваются три контактных гайки крепления обмотки статора к блоку выпрямителей. После извлечения болтов, статор и выпрямительный блок отделяются друг от друга. Открутив гайку на клемме «30», и разъединив при помощи отвертки разъем, появляется возможность извлечь диодный мостик генератора.

Для извлечения переднего подшипника, выкручиваются винты крышки его крепления в корпусе генератора, и впоследствии, при помощи съемника, он извлекается из корпуса генератора для последующей замены на новую деталь.

• Ремонт генератора ВАЗ 2115 своими руками

Распечатать

Как разобрать генератор

www.kakprosto.ru

Разборка и ремонт генератора

Генератор ВАЗ 2106 — довольно сложное устройство, и чтобы его отремонтировать, приходится его частично или полностью разобрать. Во-первых, данный агрегат снимается с автомобиля, о чем подробно описано здесь: Замена генератора на «классике». Теперь рассмотрим список необходимых инструментов, которые понадобятся для разборки:

Накидной или рожковый ключ на 19

Трещотка с удлинителем

Головки на 8 и 10

Молоток

Как разобрать генератор на ВАЗ 2106 и других «классических» Жигулях

Я приведу свою последовательность действий, с помощью которой можно выполнить полную разборку устройства без лишних приспособлений.

Во-первых, открутите 4 гайки крепления задней крышки, на фото ниже они отмечены желтыми цифрами:

Когда они откручены, переверните его и немного надавливая на концы болтов, сделайте так, чтобы шляпки попали между лопастями шкива, тем самым фиксируя его в неподвижном состоянии. И накинув ключ на 19, попробуйте отвернуть гайку крепления шкива, хорошенько зафиксировав генератор в неподвижном состоянии:

Если это не удалось сделать таким образом, то необходимо зажать шкив в тиски  и потом пробовать в таком режиме. После того, как с этим справились, можно разъединить две части генератора ВАЗ 2106, постучав слегка молотком по уху крепления, примерно так как показано ниже на фото, хотя не факт, что молоток вообще вам понадобится, возможно и без него справитесь:

После чего генератор можно разъединять на две части: ротор со шкивом и статор с обмоткой:

А в итоге все разъединяется на две части:

Как видно на картинке выше, слева расположен статор с обмоткой и диодным мостом внутри, а справа находится ротор со шкивом и подшипником.

Так как гайка крепления шкива уже откручена, можно снимать шкив, просто слегка потянув его назад в сторону снятия:

Будьте аккуратны, так как после снятия шпонка уже не фиксируется и может упасть, выньте ее аккуратно из отверстия и отложите в сторону, чтобы не потерять:

И теперь можно свободно вынимать ротор вместе с подшипником, как наглядно представлено на фотке ниже:

При выходе из строя именно этой детали, заменить ротор на новый, цена которого составляет 350 рублей во многих магазинах. То же самое касается и статора с обмоткой, новый он стоит также около 400 рублей. Замена осуществляется несложно, достаточно отсоединить обмотку от диодного моста., открутив с внутренней стороны три гайки крепления:

Вот так это выглядит в конце работы:

Установка всех снятых деталей генератора производится в обратной последовательности.

vaz2106-remont.ru

Учимся разбирать и чинить главный механизм автомобиля — генератор: ВАЗ 2110

Как известно, одним из основных узлов любого автомобиля является генератор. При поломке этого устройства водителю приходится сталкиваться с определенными трудностями в плане ремонта. В этой статье мы расскажем, как осуществляется ремонт генератора ВАЗ 2110 своими руками. Причины и симптомы поломки, видео и фото также найдете ниже.

Схема работы устройства на ВАЗ

Перед тем, как разобрать и осуществить переделку, давайте разберемся, почему приходится делать ремонт.

Итак, какие существуют причины, в результате которых у водителя возникает необходимость ремонта:

Доработка генератора ВАЗ 2110 16 клапанов или его ремонт необходимы в том случае, если при функционирующем моторе постоянно горит или просто мигает лампочка, свидетельствующая о необходимости зарядки АКБ.

Механизм греется. Если вы заметили, что генератор греется, при этом нет никаких других видимых причин его повреждений, к примеру, износа щеток, кронштейнов креплений или колец, то нужно уделить время диагностике. Как правило, генератор греется по разными причинам. В любом случае, если он греется, нужно производить ремонт.

Еще одним симптомом неисправности является полный разряд или выкипание электролита в аккумуляторе авто с 16- или 8-клапанным двигателем.

Необходимость снятия и разбора своими руками также появляется в том случае, если устройство дает малый заряд. То есть свет фонарей ближнего и дальнего света стал более тусклым. Также о неисправностях и необходимости ремонта и разбора может говорить говорит слишком тихий гудок руля.

При работе 16- или 8-клапанного двигателя инжектора генератор дает слишком высокое количество оборотов, также может быть изменена яркость фонарей. Такое вполне возможно при повышении уровня оборотов с режима холостого хода, однако фонари, после того, как загорелись ярко, не должны повышать яркость в дальнейшем. То есть интенсивность работы фар должна оставаться на том же уровне.

Нехарактерные звуки для работы устройства (устройство воет и гудит). Если вы заметили, что устройство не только дает меньше напряжения, но еще и гудит и воет, это говорит о необходимости снятия, разбора и ремонта генератора с дальнейшей сборкой. Когда генератор гудит — это является первым признаком необходимости ремонта (автор видео о ремонте генератора — TexAs 64 rus).

Возможные неисправности

Поскольку любой генератор для 8- или 16 клапанного двигателя инжектора представляет собой электромеханический механизм, видов неисправностей может быть несколько. Это могут быть механические либо электрические поломки.

К механическим поломкам относятся неисправности, связанные с разрушением шкивов, болтов или кронштейнов креплений, щеток возбуждения, коллектора, колец, ротора, подшипниковых устройств или корпуса в целом. Также неисправности могут относиться к прижимным пружинкам, ременными приводам, и другим поломкам, которые никак не связаны с электрикой. Кстати, что касается щеток возбуждения, то эта проблема является одной из наиболее распространенных для автовладельцев. Часто устройство не может работать из-за того, что износились щетки возбуждения — в этом случае замена щеток позволит решить неисправность.

Что касается электрики, то к таким поломкам относятся всевозможные обрывы обмоток, некорректная работа диодного моста. Также к таким поломкам можно отнести те же щетки возбуждения. Когда щетки возбуждения выгорают или изнашиваются, их приходится менять своими руками. Также это могут быть различные пробои, некорректная работа ротора, замыкания, выход из строя реле регулятора, попадание воды. Кстати, именно попадание воды провоцирует короткие замыкания.

Один из симптомов неисправности генератора

Итак, по каким причинам автовладелец сталкивается с необходимостью снятия креплений, разборки устройства и его ремонта своими руками:

Кроме щеток возбуждения, одной из самых распространенных причин — это шкив. Выход из строя шкива приводит к необходимости его замены в домашних условиях. Если шкив ломается, устройство уже не дает столько напряжения, сколько необходимо. Выход из строя шкива обычно обусловлен износом его зубьев, как можно понять, эксплуатация такого шкива будет невозможной. Кроме того, на шкиве могут появиться повреждения, в этом случае также потребуется снятие и разборка устройства своими руками.

Износ щеток. Как сказано выше, одной из наиболее распространенных проблем в работе устройства, которые приводят к снятию креплений и ремонту, являются щетки. Токосъемные щетки представляют собой, по сути, расходный материал, поскольку с работой генератора щетки постепенно стираются. Чтобы не допустить полного стирания щеток, их рекомендуется периодически менять.

Что касается коллектора или токосъемных колец. Проблема выхода из строя колец или коллектора знакома многим автомобилистам. При поломке коллектора или колец генератор не может выполнять свои функции. Когда выходят из строя щетки возбуждения или кольца, генератору приходится работать с большими затратами мощности, обычно он греется. При износе колец проблему нужно решать как можно быстрее.

Кроме колец, проблема может заключаться в реле напряжения.

Необходимость демонтажа кронштейнов и снятия устройства появляется при замыкании статорной обмотки.

Выход из строя подшипниковых устройств, в таком случае генератор также греется.

Поломка выпрямителя.

Обрыв проводов (автор видео о замене ремня устройства на автомобиле ВАЗ 2110 — в гараже у Сандро).

Руководство по разборке и ремонту

Итак, в каких случаях требуется замена генератора ВАЗ 2110 разобрались, теперь приступим к ремонту. Если есть проблема износа щеток, шкива, кронштейнов креплений, ротора или механизм просто греется, для начала необходимо открутить защиту.

Чтобы открутить защиту, выкрутите болты кронштейнов креплений. Когда вы смогли открутить защиту, отложите ее в сторону и демонтируйте генератор. На корпусе механизма сделайте отметку, она позволит в дальнейшем правильно соединить кронштейны для сбора. На верхней крышке разожмите три кронштейна защелок, крышку можно снять.

Затем нужно выкрутить два болта, которые фиксируют регулятор, провод можно отключить. После отключения провода, элемент можно демонтировать вместе с держателем щеток.

Затем надо выкрутить болт, фиксирующий конденсатор. Помимо этого отсоедините болты, фиксирующие блок. Для его демонтажа нужно отсоединить три провода. Далее, выкрутите контактный болт и поменяйте конденсатор, также с этого болта нужно отсоединить еще один провод. Выкрутите еще четыре болта, под ними находятся шайбы.

Демонтируйте ротор и установите его в тиски, после чего выкрутите гайку, фиксирующую шкив. Извлеките упорную шайбу, достаньте непосредственно ротор, после чего из его вала вытащите кольцо.Все контактные кольца следует продиагностировать, при наличии видимых повреждений их необходимо обработать наждачкой.

С помощью тестера подключите провода и измерьте сопротивление. Если после подключения проводов и замера омметр показывает «бесконечность», это свидетельствует об обрыве проводов. Ремонтировать провода не имеет смысла, лучше поменять ротор. Также ротор можно проверить на предмет наличия замыканий, для этого используется контрольная лампочка.

Если в работе этого механизма нет проблем, то можно перейти к диагностике статора. Учтите, что при осмотре устройства на нем не должно быть повреждений от якоря. Если якорь задевает статор, то в первую очередь нужно попробовать поменять подшипниковые детали, если не поможет, то снять болты кронштейна крышки и заменить ее полностью. Также нужно произвести диагностику, нет ли обрыва в самом статоре. Чтобы проверить, что его нет, тестовую лампочку необходимо подключить ко всем по очереди выводам обмотки. Если при проверке вы заметили, что нет света после подключения, то это говорит о необходимости замены элемента.

Попробуйте провернуть подшипник крышки, при наличии люфта или заклинивании замените элемент, если проблем в работе подшипника нет, то переходим к следующему этапу.

Также следует проверить, насколько свободно вращаются подшипники, расположенные рядом с контактными кольцами. Если возникли какие-либо сложности в его вращении, элемент нужно поменять. Также уделите время осмотру самой крышки. При наличии механических повреждений на ней необходимо компонент поменять.

По завершении ремонтных работ или если нет поломок, устройство нужно будет правильно собрать, закрепив все кронштейны. Крышку необходимо установить в соответствии с меткой, если метки нет, то воспользуйтесь сервисным мануалом. При сборке будьте максимально внимательны, процесс осуществляется строго в обратной последовательности.

1. Отожмите защелки и демонтируйте крышку. 2. Выкрутите болт крепления конденсатора, отведите проводки. 3. Демонтируйте ротор, снимите опорное кольцо.

Видео «Как правильно поменять генератор в домашних условиях»

Подробнее о том, как производится замена устройства своими руками с домашних условиях, узнайте из приведенного ниже видео (автор видео — в гараже у Сандро).

 Загрузка …

avtozam.com

Разборка и ремонт генератора своими руками

Может для кого-то покажется диким, но очень часто приходится встречать владельцев ВАЗ 2109-2108, которые при первой же неисправности генератора предпочитают не заниматься его ремонтом, а просто заменить устройство на новое.

Есть даже и такие, кто не удосуживается проверить износ щеток, а сразу бежит за новым генератором.

На самом деле можно выполнить ремонт, то есть заменить заведомо неисправную деталь на новую и все, устройство будет работать еще сто лет!

Для того, чтобы разобрать генератор на ВАЗ 2109-2108, нам понадобится следующий инструмент:

• ключ рожковый или накидной на 17
• головка на 10 и 7 мм
• трещоточная рукоятка
• отвертка крестовая и плоская

Порядок разборки и замены деталей генератора на ВАЗ 2109-2108

Итак, первым делом необходимо отсоединить проводок от интеграла со щетками и открутить два болтика крепления, которые показаны на фото:

Затем щетки вынимаются без каких либо проблем, так как больше их ничего не держит. После этого нужно постараться открутить гайку шкива, при этом необходимо удерживать сам шкив от проворачивания. Так как подручными средствами блокировать его не просто, можно сначала открутить все гайки крепления задней крышки, как показано на фотографии ниже:

После этого болты становятся свободными и значит их можно слегка выдавить в обратную сторону. Это нужно для того, чтобы они заблокировали шкив, так как они попадут между лопастями. Более наглядно это видно на приведенной ниже картинке:

Теперь гайка откручивается без проблем, и после этого можно вынимать ее, и шкив соответственно тоже:

После чего вынимаем 4 болта, которые соединяют две части генератора:

Затем плоской широкой отверткой пробуем разъединить составные части устройства, наглядно это показано на фото:

Но также стоит извлечь шпонку, так как она не даст снять крышку:

Теперь можно снимать крышку:

Она может сняться либо отдельно, либо же сразу вместе с ротором. Хотя, ротор можно вынуть потом также без труда:

Далее нам остается разъединить обмотку (статор генератора) с диодным мостом (выпрямительным блоком). Для этого откручиваем при помощи головки три гайки крепления контактов обмотки к диодному мосту:

После чего можно без проблем снимать обмотку:

Чтобы извлечь диодный мост, необходимо вытащить болты его крепления с обратной стороны задней крышки, как это наглядно продемонстрировано на фотографии внизу:

И вынимаем его:

Получается, что весь генератор ВАЗ 2109-2108 полностью разобран на составные части, каждую их которых можно заменить при ее выходе из строя. Более подробный материал по диагностике деталей генератора читайте в следующих статьях этого раздела. Сборка происходит в обратной последовательности.

remont-vaz2109.ru
