Как подобрать вынос руля для велосипеда

Выбираем вынос руля для велосипеда, ч.2

Гениальная фраза из книги «Библия триатлета» гласит: Для того, чтобы выбрать вынос руля для велосипеда — и понять, какой вынос вам нужен — установите регулируемый вынос — отрегулируйте под себя руль так, как необходимо, потом замерьте все углы — длины и купите стандартный вынос руля, который и поставите на место.

Засада этой фразы в том, что регулируемый вынос руля стоит примерно столько же, сколько 4 обычных выноса без регулировки

Вынос руля велосипеда

Материал подготовили: Александр ХодзькоЛиповская Юлия

Основные отличия, существующие между выносами, лежат в плоскости длины, размера, количества крепёжных болтов и материала, из которого они изготовлены. Но главный отличительный признак, определяющий тип выноса, — это наличие возможности его регулировки и настройки, или же, соответственно, отсутствие данной функции.

Исходя из этого, выделяют два основных типа выносов:

• Настраиваемые;
• Ненастраиваемые.

Интересно, что львиную долю из всех изделий составляет именно ненастраиваемый тип.

Плюсы и минусы настраиваемых выносов

В отличии от фиксированного (ненастраиваемого), регулируемый вынос руля велосипеда позволяет приспосабливаться к новому байку постепенно, не испытывая при этом дискомфорта и перенапряжения мышц, не привыкших к изменившимся условиям езды.

Как правило, такое постепенное изменение наклона руля практикуют при пересадке с прогулочного велосипеда на горный или кроссовый. Чем горизонтальнее будет расположено тело байкера, тем выше обтекаемость, и соответственно, стремительнее передвижение.

Но есть у регулируемых выносов один существенный недостаток: их надёжность оставляет желать лучшего. А в случаях экстремальной езды они и вовсе могут стать опасными для жизни.

 Основные разновидности нерегулируемых выносов

Все однозначно сходятся в мнении о том, что этот тип выносов значительно надёжнее.

В то же время, их надёжность зависит скорее от конструктивных особенностей.

Выносы данного типа бывают таких видов:

• Сваренный с рулевым штырём;
• Прикрепляющийся на резьбовую рулевую колонку (бывают варианты крепления на один, два и четыре болта);
• Прикрепляющийся на нерезьбовую рулевую колонку (бывают варианты крепления на один, два и четыре болта);
• Прикрепляющийся на шток вилки и верхнюю часть короны вилки одновременно (интегрированные);
• Триальные (достаточно редкие) имеют скошенную конструкцию для переноса веса при прыжках. Позволяют байкеру прижиматься к выносу в полёте.

При подсчёте болтов крепления, учитывают только те, которые непосредственно находятся на обхвате руля.

Материалы и технологии для производства рулевых выносов

Самый распространённый материал для производства рулевых выносов — алюминиевый сплав. Также достаточно часто используются сталь, карбон и титан.

Считается, что наиболее надёжны кованые изделия. За ними, по степени надёжности, следуют фрезерованные выносы, но их существенный недостаток — большой вес. Также достаточно эффективны литые модели. И наконец, самыми уязвимыми считаются сварные образцы.

Влияние длины выноса на управляемость и комфортность езды

Чем длиннее вынос, тем труднее маневрирование велосипедом. И наоборот: выносы для даунхилла и BMX максимально укорочены. В кросскантри используется средняя длина выносов.

Длинные модели используют для достижения максимально горизонтального положения, дающего возможность минимизировать сопротивление воздушному потоку. Применяют их преимущественно на шоссейных и гоночных велосипедах.

Но чрезмерное рвение к горизонтальному выравниванию может быть чревато проблемами в опорно-двигательной системе. Нередко, сильное и длительное перегибание вперед приводит к смещению позвонков.

Методика подбора оптимальной длины велосипедного выноса

Существует специальная формула подбора выноса руля. Это так называемая «локтевая методика».

Прикладываем локоть к переднему окончанию правильно отрегулированного седла. В прогулочных, горных и городских байках пальцы должны доставать до руля. Если же это велосипед для шоссейных гонок, то кончики пальцев должны касаться средней части выноса.

Надеемся, что наша статья помогла Вам разобраться в особенностях всех видов данной детали и теперь Вы знаете, какой именно вынос идеально подойдет Вашему двухколесному другу.

Вынос руля велосипеда. Как правильно подобрать и настроить вынос руля? :

Что такое вынос руля велосипеда? Для чего предназначен этот конструктивный элемент? Из каких материалов производятся выносы руля? Как правильно выбрать и настроить представленный компонент? Ответы на эти и прочие вопросы можно узнать из нашего материала.

Что представляет собой вынос руля велосипеда?

Выносом называют деталь продолговатой формы, которая предназначается для соединения рулевой колонки и перекладины. Официальное наименование конструктивного элемента – рулевой кронштейн.

Устанавливают вынос на велосипеды для создания правильной посадки пользователя на двухколесном транспорте. От правильности его регулировки во многом зависит комфорт велосипедиста во время передвижения, эффективность педалирования, а также безопасность.

Стоит отметить, что выносы устанавливаются далеко не на все модели велосипедов. Представленная деталь не предусмотрена в большинстве байков, предназначенных для самых маленьких пользователей.

Обратите внимание

Довольно часто вынос руля велосипеда отсутствует в простейших дорожных и прогулочных моделях.

В конструкции перечисленных разновидностей двухколесного транспорта рулевая перекладина соединяется непосредственно с рулевой колонкой.

Типы

Различают нерегулируемый и регулируемый вынос руля велосипеда. Детали первого типа соединяются с рулевым штырем при помощи болтов. Иногда фиксация элементов происходит путем сварки. Нерегулируемые модели отличаются своей статичной конструкцией, положение которой не поддается изменениям.

Что касается регулируемых выносов, такие модели дают возможность корректировать угол наклона и высоту рулевой перекладины. Некоторые образцы представлены раздвижными и складными конструкциями, что позволяет приближать либо удалять руль по отношению к корпусу тела. Определенные модели предусматривают установку удлинителя выноса руля для велосипеда.

Опытные спортсмены не советуют монтировать на байки, которые планируется эксплуатировать для агрессивной езды, регулируемые выносы. Резкие, существенные нагрузки на деталь могут приводить к изменению ее положения непосредственно в ходе катания. Это представляет потенциальную опасность как для самого велосипедиста, так и окружающих.

Размеры

Какое влияние оказывают размеры выноса руля велосипеда на поведение двухколесного транспорта во время езды? Длина конструктивного элемента отражается на удобстве посадки пользователя и, соответственно, характере управляемости байком. Чем более выдвинут вынос в фронтальном направлении, тем горизонтальнее посадка спортсмена. Удобство такая особенность создает при необходимости организации продолжительных поездок.

Установка короткого выноса способствует повышению маневренности байка. В таком случае оказывается гораздо удобней поворачивать руль. Ведь перекладина располагается на близком расстоянии к телу велосипедиста.

Толстые и короткие выносы, как правило, устанавливаются на двухколесный транспорт, что предназначен для занятия экстремальными видами спорта, в частности, выступления в таких дисциплинах, как ВМХ и даунхилл.

Длина некоторых выносов руля велосипеда достигает максимального показателя в 14 см. В среднем параметр большинства таких деталей составляет от 3,5 до 10 см. Выбор того или иного варианта зависит от цели использования байка, а также анатомических особенностей тела пользователя.

Определение подходящей длины выноса

Как подобрать вынос руля велосипеда, чтобы его длина являлась оптимальной? Для этого необходимо выполнить следующие действия:

• Установить седло байка в удобную позицию.
• Прижать локоть к носовой части седла.
• Выпрямить пальцы руки.

Идеальным считается длина выноса, когда пальцы касаются в вышеуказанном положении рулевой перекладины. Допускается небольшой припуск в несколько сантиметров. Лишь в таком случае велосипедисту оказывается максимально комфортно находиться в седле в ходе передвижения.

Материалы изготовления

Самые дешевые изделия, например, выносы руля велосипедов «Стелс», прочих отечественных моделей, изготавливаются из железа и стали. Главным недостатком таких материалов выступает их значительный вес. Наличие подобных компонентом отягощает конструкцию байка и заставляет пользователя тратить лишние усилия.

Изделия высокого качества производятся из сплавов алюминия, которые обрабатываются путем холодной ковки. Однако профессиональные спортсмены чаще отдают предпочтение установке на велосипед выносов, изготовленных из карбонового волокна. Такое решение в сочетании с прочими компонентами данного плана способствует максимально возможному снижению веса байка.

Технологии производства

Существует несколько технологий, согласно которым производятся выносы руля:

Сварка – данным путем изготавливаются откровенно дешевые модели. Самым их слабым местом выступают швы. В сварных соединениях при серьезных нагрузках на деталь нередко появляются трещины.

Ковка – выносы, которые производятся с применением такой технологии, пользуются наивысшим спросом. Они отличаются незначительным весом и высоким запасом прочности. К тому же здесь отсутствуют сварные швы.

Фрезеровка – в основе технологии лежит обработка на станках литых деталей. Такие выносы прочны и выносливы. Подобные компоненты выглядят идеальным выбором в ситуациях, когда на руль велосипеда будут оказываться максимальные нагрузки.

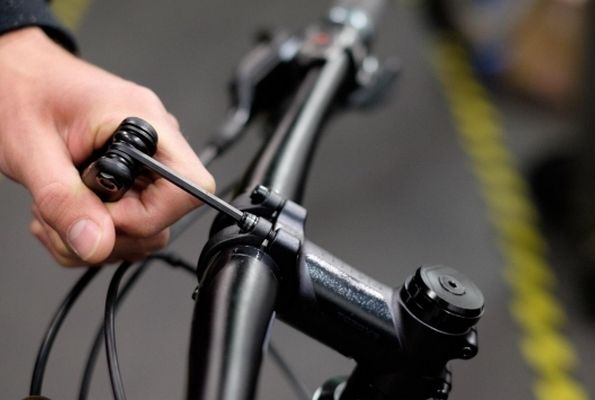

Особенности демонтажа и замены выноса руля

Целесообразной замена конструктивного элемента выглядит в ситуациях, когда деталь содержит явные повреждения, а поломка способна отразиться на безопасности велосипедиста в ходе езды.

Выносы, что не содержат подвижных соединений, демонтируются непосредственно вместе со штоком рулевой вилки. Чтобы отделить деталь от рулевой перекладины, достаточно отвинтить болтовые крепежи. Установить новый вынос на место старого несложно.

Следует лишь подобрать подходящий вариант, крепления которого соответствуют соединениям остальных деталей велосипеда.

В заключение

Как видно, вынос выступает довольно функциональной деталью конструкции велосипеда. В городских и прогулочных байках целесообразно использовать нерегулируемый вариант.

Ведь тратиться на покупку более дорогостоящей модели с возможностью изменения параметров в подобных случаях не имеет особого смысла.

Если же пользователь пересаживается на горный либо спринтерский велосипед, в целях корректировки посадки стоит рассмотреть вариант с установкой регулируемого изделия.

Как бы там ни было, вынос должен быть подобран правильно, исходя из параметров тела велосипедиста. В противном случае неподходящий угол наклона и длина негативным образом отразится на КПД ездока и расходе усилий во время педалирования.

Как правильно подобрать вынос руля велосипеда?

Вынос руля велосипеда – конструктивный элемент, который крепит трубу управления к рулевой колонке. Советские велосипеды в преимущественном большинстве обходились без данной модификации. Для современных байков предусмотрены выносы различной конфигурации и функциональности.

Различаются выносные кронштейны в основном согласно особенностям сборки и материалу изготовления. Давайте разберемся, что представляет собой вынос руля велосипеда, как выбрать данный конструктивный элемент?

Какими бывают выносы?

Различаются рулевые кронштейны, исходя из дисциплин, в которых используется тот или иной велосипед. Это, прежде всего, стрит-рейсинг, BMX, даунхилл, езда по шоссе и пересеченной местности.

Когда основная нагрузка приходится на фронтальную часть конструкции, чаще всего применяется короткий вынос руля велосипеда.

ВажноОбратите внимание

Для двухколесного транспорта, предназначенного для продолжительной езды по разнородной местности, используются длинные приспособления. В целом же, оптимальная длина выноса в большинстве случаев составляет порядка 120 мм.

[/su_box]

Если требуется элемент большей длины, это может означать лишь то, что рама байка неправильно подобрана в соответствии с ростом ездока.

Разновидности

Различают вынос руля велосипеда согласно характеру штыря и способу монтажа. В зависимости от указанных параметров, выделяют:

• Регулируемый вынос руля велосипеда с единым крепежным элементом у основания.
• Изделия, закрепленные двумя болтами.
• С креплением в виде четырех соединений.

Материалы изготовления

Высококачественные изделия производятся с применением алюминиевых сплавов холодной ковки. Достаточно распространенный вариант – вынос руля велосипеда, фрезерованный из отливок алюминия. Стальные и железные конструкции также не редкость. Однако последние относятся к бюджетному варианту.

При необходимости снижения общего веса двухколесного транспорта применяются облегченные, но в то же время чрезвычайно прочные изделия из карбонового волокна.

Размеры выноса руля велосипеда

Длина кронштейна рулевой колонки варьируется в пределах от 0 до 140 мм. На моделях велосипедов, в конструкции которых не предусмотрен вынос, рулевая труба закрепляется непосредственно на вилочном штоке. Чем большей длины кронштейн, тем дальше ездоку придется тянуться к элементу управления байком.

Изменять расстояние позволяют регулируемые конструкции. В отличие от стандартных сварных крепежей, подобные изделия складываются и раздвигаются, увеличивая либо, напротив, уменьшая расстояние между рулем и корпусом велосипедиста.

Регулировка выноса руля велосипеда в вертикальной плоскости позволяет установить оптимальное положение ручек, от чего зависит маневренность двухколесного транспорта и удобство управления.

Как выбрать вынос руля?

При подборе подходящего решения важно уделять внимание следующим моментам:

Длина – определять параметр удобно, пользуясь так называемым «локтевым способом». При отрегулированном положении седла локтевой сустав руки прикладывается к его окончанию. Вытянутые пальцы обязательно должны касаться руля. Для езды на дальние расстояния лучше установить вынос в положение, когда кончики пальцев заканчиваются посредине кронштейна.

Материалы – оптимальным решением для большинства велосипедистов способна стать цельная кованая конструкция. Подобный вариант придает дополнительную уверенность в устойчивости элемента к повышенным ударным нагрузкам.

Качество соединений – часто элементы выносов соединяются путем сварки. Такая конструкция обладает явными недостатками. На первое место здесь выступает повышенная вероятность появления трещин и сколов на швах.

Если велосипедист лишь недавно поменял старую советскую модель на современный горный либо шоссейный вариант, присутствует смысл для начала установить регулируемый кронштейн рулевой колонки. Подобное решение позволит подобрать оптимальное положение выноса в ходе продолжительной эксплуатации двухколесного транспорта.

В прочих ситуациях большого смысла в установке регулируемой системы нет, поскольку изделия с обилием подвижных соединений нельзя назвать образцом надежности. В случае агрессивной езды, наличие подобной конструкции повышает вероятность получения травмы и поэтому небезопасно.

При покупке необходимо присмотреться к внешнему виду рулевого выноса. Конструкция не должна содержать трещин, потертостей, прочего брака. Рекомендуется избегать креплений на одном болте. Более надежное решение – соединение с несколькими устойчивыми крепежами.

Замена выноса

Демонтаж элементов рулевой колонки выглядит целесообразно, если имеющиеся детали содержат явные повреждения, наличие которых может сказаться на безопасности езды. Цельные кронштейны, что не имеют регулируемых элементов, снимаются вместе со штоком вилки. В случаях, когда вынос закреплен при помощи болтов, необходимо попросту их открутить.

На колонках резьбового характера штырь вытаскивается благодаря освобождению центральной удерживающей гайки. Выполняется задача благодаря применению специального шестигранного ключа. Установить новую деталь достаточно просто. Необходимо лишь правильно подобрать размеры кронштейна, определившись с его типом, после чего выполнить сборку в обратном порядке.

Вынос руля велосипеда как выбрать

Главная » Транспорт » Вынос руля велосипеда как выбрать

Для комфортного и эффективного передвижения на велосипеде очень важно, насколько правильно настроены все его элементы. Ключевые параметры, которые необходимо учитывать – это форма и конструкция рамы, высота сиденья над уровнем педалей, величина и вынос руля.

Официальное название закрепления рулевой детали к вертикальной трубе вилки – рулевой кронштейн. Он представляет собой продолговатую деталь с фиксаторами с обеих сторон: к штырю и рулю, соответственно.

Вынос определяет расстояние, на котором располагается руль, от корпуса велосипедиста. Чем он больше, тем дальше придется тянуться до ручек, и наоборот. Длина индивидуальна как для велосипедиста, так и самого байка, поэтому нельзя однозначно сказать, какой именно она должна быть.

Кроме удаленности от центра велосипеда, кронштейн позволяет изменять угол расположения руля. О том, какими бывают выносы и как подобрать оптимальное расстояние и угол для комфортной, быстрой и безопасной езды, и будет рассказано далее.

Разновидности рулевых выносов

По креплению руля к вилочному штырю различают следующие типы:

• вынос с одним крепежным болтом на конце;
• двухболтовые кронштейны;
• рулевые выносы с закреплением четырьмя болтами.

Диаметральные варианты рулевых креплений:

• 25,4-миллиметровые лапки крепления. Такой тип встречается на городских и трюковых (BMX) великах;
• 31,8 мм – большая часть маунти-байков;
• вынос под рулевую трубу диаметром 35 мм.

Длина рулевого кронштейна варьируется от 0 до 140 мм. На велосипеде с нулевым выносом труба руля прикреплена непосредственно к вилочному штоку. Чем больше сам кронштейн, тем дальше будет руль от тела велосипедиста.

Одноболтовое жесткое крепление руля к штоку

Подбирать расстояние позволяет регулируемый вынос.

В отличие от обычного крепежного или приваренного рулевого элемента, он может раздвигаться для удаления и, наоборот, складываться для приближения руля к корпусу.

Изменение угла наклона дает возможность настроить удобное положение ручек, отчего зависит не только комфорт, но и маневренность велосипеда.

Регулируемая модель кронштейна

Выносы руля на велосипедах

Что нужно знать про вело седло?

На всех типах современных велосипедов применяются различные по характеристикам рулевые выносы. К параметрам рулевых держателей, которые определяют его «законное место», а именно тип велосипеда, относятся: диаметр, длина, угол, регулируемость и материал.

Диаметр рулевых деталей МТБ и простых дорожных байков различаются, причем существенно (на 6.2 мм), что уже не позволит купить вынос просто так.

Небольшие кронштейны нашли свое активное применение на великах для езды по улицам и на трюковых байках. Малое расстояние обеспечивает прямую посадку и лучшую управляемость: рама отклоняется даже при незначительных поворотах руля. Необходимость высокой точности управления играет огромную роль при движении по городским улицам и при езде с препятствиями. В этом сити-байки и BMX имеют сходство.

Большой вынос руля преобладает на шоссейных велосипедах. Езда по трассе требует высокой скорости и отличной аэродинамики.

Совет

Сопротивление воздуха снижается при помощи самой конструкции байка и полусогнутого положения велосипедиста. Правильная посадка достигается за счет длинного регулируемого кронштейна.

Угол отклонения от корпуса позволяет скорректировать посадку, если у велосипедиста большой рост, а вынос имеет постоянную длину.

Шоссейник с длинным креплением

Что касается горных великов и кросс-кантри, то здесь устанавливаются средние выносы до 120 мм. Длинные держатели руля позволят снизить сопротивление воздуха, что актуально при движении навстречу ветру.

Небольшая длина позволит точнее управлять МТБ, что крайне важно на плохих дорогах, а также в черте города. Регулируемый вынос помогает подстраивать горный велик под внешние условия движения, что обеспечит более динамичную и безопасную езду.

Велосипеды без специального назначения оснащены крепителями универсальной длины, в пределах от 60 до 100 мм.

В зависимости от материала, кронштейны делятся на такие виды:

• Кованые. Легкие и прочные детали с долгим сроком службы.
• Сварные. Имеют больший вес в сравнении с коваными. Быстрее изнашиваются из-за сварочного шва, но среди них легче выбрать подходящий размер.
• Фрезерованные: надежнее сварных, но тяжелее кованых.

Ну и немного об углах наклона: чем больше диапазон поворота руля, тем больше вероятность подстроить его под себя. Однако проверено, что оптимально прямое положение рулевой детали.

Подбор к росту велосипедиста, регулировка и замена

Существует известное в велосипедной среде «правило локтя», которое поможет подобрать велосипед при покупке. Заключается это правило в измерении выноса руля.

Локоть прижимается к переднему концу сиденья, пальцы должны задевать руль либо быть чуть ближе него. Второй вариант предпочтителен при выборе велика для езды по бездорожью.

Если на велосипеде регулируемый крепежный элемент руля, тогда пользуемся «локтевым» правилом в его минимальном положении.

Определение длины локтем

При покупке велосипеда стоит присмотреться к внешнему виду детали: она не должна иметь поверхностных трещин, но при этом надежно закреплена на штырь вилки. Лучше избегать одноболтового соединения, надежнее будет крепление в два или четыре болта. То же самое касается и покупки выноса отдельно.

Замена составляющих велосипедного руля требуется в том случае, если детали имеют заметные повреждения. Жестко приваренные кронштейны меняются вместе со штоком вилки, к которому они закрепляются. Если вынос крепится с помощью болтов, достаточно будет его открутить.

Для демонтажа необходимо сначала вытащить штырь из вилочной трубы. На резьбовых колонках он вытаскивается откручиванием центральной гайки сверху при помощи специального (шестигранного) ключа. Рулевые колонки без резьбы оснащены кронштейнами, установленными на верхней части вилки. Поставить новую деталь очень просто, главное, правильно выбрать вынос именно под свой тип велосипеда.

Для настройки оптимального положения понадобится регулировка держателя. Угол наклона на регулируемых моделях изменяется ослаблением болтов, то же самое касается и удлинителя выноса руля.

Несмотря на скромные размеры, деталь играет значительную роль при движении. При нерегулируемом закреплении руля к вилке нужно сразу определиться, насколько велосипед подходит по росту. Регулируемый вынос может потребовать неоднократной самостоятельной настройки и проверки на практике.

velofans.ru

Как правильно подобрать вынос руля велосипеда?

Вынос руля велосипеда – конструктивный элемент, который крепит трубу управления к рулевой колонке. Советские велосипеды в преимущественном большинстве обходились без данной модификации. Для современных байков предусмотрены выносы различной конфигурации и функциональности.

Различаются выносные кронштейны в основном согласно особенностям сборки и материалу изготовления. Давайте разберемся, что представляет собой вынос руля велосипеда, как выбрать данный конструктивный элемент?

Какими бывают выносы?

Различаются рулевые кронштейны, исходя из дисциплин, в которых используется тот или иной велосипед. Это, прежде всего, стрит-рейсинг, BMX, даунхилл, езда по шоссе и пересеченной местности.

Когда основная нагрузка приходится на фронтальную часть конструкции, чаще всего применяется короткий вынос руля велосипеда.

ВажноОбратите внимание

Для двухколесного транспорта, предназначенного для продолжительной езды по разнородной местности, используются длинные приспособления. В целом же, оптимальная длина выноса в большинстве случаев составляет порядка 120 мм.

[/su_box]

Если требуется элемент большей длины, это может означать лишь то, что рама байка неправильно подобрана в соответствии с ростом ездока.

Разновидности

Различают вынос руля велосипеда согласно характеру штыря и способу монтажа. В зависимости от указанных параметров, выделяют:

• Регулируемый вынос руля велосипеда с единым крепежным элементом у основания.
• Изделия, закрепленные двумя болтами.
• С креплением в виде четырех соединений.

Материалы изготовления

Высококачественные изделия производятся с применением алюминиевых сплавов холодной ковки. Достаточно распространенный вариант – вынос руля велосипеда, фрезерованный из отливок алюминия. Стальные и железные конструкции также не редкость. Однако последние относятся к бюджетному варианту.

При необходимости снижения общего веса двухколесного транспорта применяются облегченные, но в то же время чрезвычайно прочные изделия из карбонового волокна.

Размеры выноса руля велосипеда

Длина кронштейна рулевой колонки варьируется в пределах от 0 до 140 мм. На моделях велосипедов, в конструкции которых не предусмотрен вынос, рулевая труба закрепляется непосредственно на вилочном штоке. Чем большей длины кронштейн, тем дальше ездоку придется тянуться к элементу управления байком.

Изменять расстояние позволяют регулируемые конструкции. В отличие от стандартных сварных крепежей, подобные изделия складываются и раздвигаются, увеличивая либо, напротив, уменьшая расстояние между рулем и корпусом велосипедиста.

Регулировка выноса руля велосипеда в вертикальной плоскости позволяет установить оптимальное положение ручек, от чего зависит маневренность двухколесного транспорта и удобство управления.

Как выбрать вынос руля?

При подборе подходящего решения важно уделять внимание следующим моментам:

Длина – определять параметр удобно, пользуясь так называемым «локтевым способом». При отрегулированном положении седла локтевой сустав руки прикладывается к его окончанию. Вытянутые пальцы обязательно должны касаться руля. Для езды на дальние расстояния лучше установить вынос в положение, когда кончики пальцев заканчиваются посредине кронштейна.

Материалы – оптимальным решением для большинства велосипедистов способна стать цельная кованая конструкция. Подобный вариант придает дополнительную уверенность в устойчивости элемента к повышенным ударным нагрузкам.

Качество соединений – часто элементы выносов соединяются путем сварки. Такая конструкция обладает явными недостатками. На первое место здесь выступает повышенная вероятность появления трещин и сколов на швах.

Если велосипедист лишь недавно поменял старую советскую модель на современный горный либо шоссейный вариант, присутствует смысл для начала установить регулируемый кронштейн рулевой колонки. Подобное решение позволит подобрать оптимальное положение выноса в ходе продолжительной эксплуатации двухколесного транспорта.

В прочих ситуациях большого смысла в установке регулируемой системы нет, поскольку изделия с обилием подвижных соединений нельзя назвать образцом надежности. В случае агрессивной езды, наличие подобной конструкции повышает вероятность получения травмы и поэтому небезопасно.

При покупке необходимо присмотреться к внешнему виду рулевого выноса. Конструкция не должна содержать трещин, потертостей, прочего брака. Рекомендуется избегать креплений на одном болте. Более надежное решение – соединение с несколькими устойчивыми крепежами.

Замена выноса

Демонтаж элементов рулевой колонки выглядит целесообразно, если имеющиеся детали содержат явные повреждения, наличие которых может сказаться на безопасности езды. Цельные кронштейны, что не имеют регулируемых элементов, снимаются вместе со штоком вилки. В случаях, когда вынос закреплен при помощи болтов, необходимо попросту их открутить.

На колонках резьбового характера штырь вытаскивается благодаря освобождению центральной удерживающей гайки. Выполняется задача благодаря применению специального шестигранного ключа. Установить новую деталь достаточно просто. Необходимо лишь правильно подобрать размеры кронштейна, определившись с его типом, после чего выполнить сборку в обратном порядке.

fb.ru

Выбираем вынос руля для велосипеда, ч.2

Гениальная фраза из книги «Библия триатлета» гласит: Для того, чтобы выбрать вынос руля для велосипеда — и понять, какой вынос вам нужен — установите регулируемый вынос — отрегулируйте под себя руль так, как необходимо, потом замерьте все углы — длины и купите стандартный вынос руля, который и поставите на место.

Засада этой фразы в том, что регулируемый вынос руля стоит примерно столько же, сколько 4 обычных выноса без регулировки Поэтому решать вам, как поступать, либо брать 4 выноса и менять их, подбирая угол, либо купить регулируемый — замерить, и купить 1 обычный

Как выбрать длину выноса для шоссейника?

Правильная посадка на разделочнике

На самом деле — «методом научного тыка». Потому что нужно решить 3 задачи — первая, чтобы было более-мене удобно, вторая — чтобы стало более-менее аэродинамично (снизить площадь лобового сопротивления) и третья — чтобы развить максимальную мощность.

Предварительно понять — докуда двигать руль вперед-назад вверх-вниз — можно посмотрев на фотографии профессиональных спортсменов. И из них можно подчерпнуть много интересного.

Слева — длинный родной вынос моего шоссейника. Справа — то, что я поставил вместо него.

На этой фотографии, к примеру, я обратил внимание на то, что велосипедист почти — именно «почти» задевает коленками свои локти. То есть вынос у него предельно короткий.

Зачем это нужно? По умолчанию на велики почему-то ставят длинные выносы. У меня стоял 100 миллиметровый. Но. Если наклониться вперед — то с таким выносом придется «тянуться» к рулю — и спина будет полностью выпрямлена.

Чем это плохо? — да тем, что выпрямленная спина не амортизирует кочки и другие препятствия от дороги. И каждый удар бьет по позвонкам, в результате можно поиметь много проблем с позвоночником. Если обратить внимание на фото профи-шоссейников — спина у них у всех «полукруглая», таким «мостиком» от руля до сиденья.

Можно попробовать выдвинуть сиденье полностью вперед — но тогда сместится точка приложения силы к педалям, да и выдвинуть седло вперед можно только до определенного уровня. У меня, к примеру, просто закончилась длина салазок — но я продолжал «тянуться» вперед, и спина оставалась прямой.

Три выноса различной длины для шоссейника

Покупаем вынос для руля

В результате я заказал с eBay еще два выноса. Один — 60 мм длиной, второй — 32 мм длиной. Чтобы подвигать руль туда-сюда, и выставить необходимое расстояние. Регулируемый вынос, который я купил до этого, не подошел к шоссейному рулю — так как диаметр его всего лишь 25,4 мм, а регулируемый вынос был под горный велосипед с диаметром 31,8 мм.

Теперь есть из чего выбрать ?

Идеальным вариантом было бы, конечно, отстроить положение с его помощью, но мне как-то не хотелось тратить еще 30$ на эксперименты.

Поэтому я просто купил еще 2 выноса по 6 долларов, сэкономив 18. Ключевая фраза для поиска на eBay «bike stem 25.4».

Установка нового выноса

Угол ручек

Здесь все оказалось довольно простым. Перед тем, как снять руль с велосипеда я замерил угол его наклона относительно горизонта. Так как при первой поездке мне пришлось специально для этого останавливаться несколько раз, и подыскивать нужный угол наклона руля, чтобы не затекали кисти рук.

Угол лежака

Плюс сразу же замерил угол лежака, по той же самой причине Замеры производились до банального просто. В Айфоне есть штатная программа «Компас», в которой есть встроенный угломер. Прикладываем его сначала к рукояткам руля, потом кладем на лежак. Замеряем результаты — и после замены выноса возвращаем все в изначальное положение.

Дальше я немного расскажу о каждом выносе:

Алекс «На Байке» Сидоров

Блюдо дня: В Китае сделали гигантский мостоукладчик, который ставит пролеты мостов железной дороги. Затрудняюсь даже предположить, сколько весит такая «железка»

Главная » Железки » Выбираем вынос руля для велосипеда, ч.2

← Зачем регулировать вынос руля велосипеда? ч.1

Как определить порог анаэробного обмена ПАНО →

alexonbike.ru

Вынос руля

15.05.14

Угол подъёма руля, а также его отдалённость от корпуса велосипедиста регулируются при помощи выноса руля. Вынос руля бывает:

• нерегулируемый — вид крепления руля, при котором закрепление происходит путём жесткой сварки или привинчивания при помощи болтов;
• регулируемый вынос руля — сложное механическое устройство, которое привинчивается к рулевому штырю и позволяет регулировать как длину выноса, так и угол наклона руля.

Длина выноса руля

Длина выноса руля — один из самых важных параметров при выборе выноса руля. Для того чтобы правильно подобрать вынос, нужно научиться правильно измерять его длину. Для этого необходимо при помощи микрометра измерять расстояние между серединой центральной точки вилки и серединой рулевой клеммы. Данное расстояние и есть длиной выноса руля.

Параметры длины выноса подбираются исключительно индивидуально, ввиду физических особенностей каждого человека. Среднестатистическая длина составляет 35-100 миллиметров, однако в конструкции велосипедов можно встретить выносы с длиной от 0 до 140 миллиметров.

Важно

Чем вынос короче, тем легче байк в управлении. Короткие выносы нашли своё применение больше в горных велосипедах, где нужна повышенная надежность во время преодоления преград в условиях пересеченной местности. Именно поэтому коротки выносы делают массивными и надежными для предотвращения поломки при нагрузке.

При передвижении по скоростной трассе рекомендуют применять более длинные модели рулевых выносов, эта конструкция разработана для уменьшения сопротивления воздуху при помощи изменения угла наклона велосипедиста. Но при этом нужно соблюдать правильный угол наклона в 90 ° для предотвращения повышенных нагрузок на позвоночник, которые при неправильной посадке приводят к хроническим заболеваниям спины.

Если во время движения у вас появляется чувство, что существующий вынос является значительно коротким, тогда данный нюанс — это первая причина неправильно подобранной рамы байка, и в таких случаях нужно проводить замену вашего велосипеда.

Как правильно подобрать вынос руля

При выборе выноса руля нужно следовать следующим моментам:

• обращать внимание на материал, из которого изготовлен один из важных элементов велосипеда. При выборе легкого выноса лучшим вариантом станет кованный цельный вынос, который придаёт уверенность в стойкости всех сопрягаемых частей в экстремальных ситуациях. Данная конструкция может быть выполнена в гибридном варианте, когда рулевой зажим присоединён к стойке руля через кронштейн. В таком исполнении появляется возможность в регулировке угла наклона руля при сохранении всех технических характеристик полностью кованого выноса руля;
• при покупке более дешёвых вариантов особое внимание следует уделять проверке качества шва, так как такие рулевые выносы изготавливаются цельными, а элементы закрепляют неподвижно при помощи сварки. Данная конструкция имеет ряд недостатков, среди которых увеличенный удельный вес элемента, а также вероятность образования трещин на швах;
• для более качественной езды старайтесь подбирать регулируемый вынос, параметры которого можно всегда подкорректировать под индивидуальные особенности каждого велосипедиста.

Выносы руля основных марок велосипедов

Рассмотрим виды рулевых выносов на основных марках велосипедов:

Вынос руля UNO. На данных марках велосипедов используется относительно недорогие модели рулевых выносов. Материал изготовления – алюминий.

Существуют как регулируемые, так и нерегулируемые выносы руля длиной от 60 до 100 миллиметров, которые благодаря материалу имеют небольшой вес — от 100 граммов. Средняя цена — от 10 до 25 долларов США.

Вынос руля zoom.Вынос руля с двухболтовым креплением изготовлен из алюминия.

Выносы имеют широкий спектр распространения, и поэтому их длина варьируется от 25 до 180 миллиметров, средняя стоимость — 12-27 долларов США.

Вынос руля bmx.Для рулей компании bmx нужно применять короткие прочные рулевые выносы. Именно такая конструкция лучше всего подходит для экстремальных гонок на байках bmx.

Поэтому лучше всего применять фрезерованные алюминиевые выносы руля на четырёх болтах крепления длиной 50 миллиметров. Стоимость таких элементов велосипеда варьируется от 60 до 70 долларов США.

Вынос руля all terra.Данный вынос выполняется в кованом варианте, что обеспечивает повышенную надёжность элемента. Вес выноса руля всего 145 граммов, длинна — 90 миллиметров и угол подъёма — 5°.

Эта деталь велосипеда нерегулируемая, поэтому при покупке руля нужно изначально знать необходимые параметры выноса руля.

Вынос руля для кросс кантри.Для кроссовых соревнований применяются выносы руля с длиной более 100 миллиметров, детальный подбор параметров зависит от роста велогонщика.

При этом уменьшение веса выноса достигается за счёт применения цельного нерегулируемого механизма, который не предусматривает применения дополнительных узлов.

Регулировка высоты руля

Регулировка высоты руля велосипеда осуществляется добавлением колец под вынос руля. Для этого следует открутить болт рулевой колонки и снять вынос руля. После этого подобрать необходимое количество колец, которые и будут являться регуляторами высоты. Далее следует установить обратно вынос руля и плотно затянуть болт рулевой колонки. На этом регулировка окончена.

В нормальном положении высота руля меньше на 25 миллиметров от высоты сидения, данная комбинация обеспечивает качество аэродинамических функций велосипеда.

Совет

Но в этой схеме есть один минус — поясница всегда изогнута и поэтому дыхание велосипедиста может быть затруднено. Значит, для качественной езды следует правильно подбирать высоту руля и сидения.

Высота сидения корректируется регулировочным болтом и должна обеспечивать удобную для езды позу велосипедиста на различных участках дороги.

Видео. Узнайте также какие проблемы могут быть при замене выноса руля

(18

Вынос руля горного велосипеда | по кочкам

Если кто не знает, что это за деталь горного велосипеда – вынос крепит руль к велосипеду, а точнее к рулевой колонке. На советских велосипедах такой детали нет ? Для разных видов горных велосипедов подходят разные выносы руля. Различаются они не только фирмой производителем, но и длиной, материалом и количеством болтов ?

Выносы бывают совсем короткие и используются для таких дисциплин как даунхилл, BMX, стрит. К тому же они толще и массивней обычных выносов, делается это для максимальной прочности.

Для велопоходов на горном велосипеде используются достаточно длинные выносы руля. Максимальная длина выноса 120 мм, длиннее означает что вы «выросли» из своего байка, т.е. у него меньше чем надо размер рамы.

Для кросскантри подойдет легкий вынос средней длины.

Длина выноса измеряется условно от центра крепежа руля до крепежа рулевой колонки. Обычно на горных велосипедах, не специализированных для какой-то конкретной дисциплины, ставятся выносы длинной 60-100 мм.

Чем короче вынос, тем маунтинбайк управляемей, а чем длинне, тем горизонтальней посадка и, соответственно, лучше обтекаемость. Но в погоне за аэродинамикой тоже можно перестараться, что черевато болью в пояснице.

Если вы задались целью купить себе подходящий вынос руля, длину подобрать проще всего используя «локтевую методику». При правильном положении седла прижмите локоть к кончику седла. Кончики пальцев при этом должны задевать руль. Если вы много ездите на дальние расстояния и в велопоходы, то пальцы должны заканчиваться посередине выноса руля.

Если вы недавно пересели на горный велосипед имеет смысл поначалу использовать регулируемый вынос руля. Вам скорее всего непривычна и неудобна будет первое время невертикальная посадка, как на прогулочных велосипедах.

Сделайте максимально низко руль, так, чтобы вам было удобно, и постепенно опускайте его еще ниже. Пока вам не станет удобно ездить сидя правильно на МТБ. В иных случаях смысла в регулируемом выносе нет.

К тому же такой вынос тяжелее и совсем не надежен, а при агрессивном катании даже опасен!

Выносы к тому же делятся на двухболтовые и четырёхболтовые (по количеству болтов, крепящих руль). По размеру могут быть стандартные 25,4 мм и «оверсайз» – 31,8 мм, в зависимости от типа руля.

Обратите внимание

Высококачественные выносы изготавливают из холоднокованых алюминиевых сплавов. Распространены выносы, фрезерованные из алюминиевых отливок; также в качестве материала используют сталь и карбоновое волокно для уменьшения веса.

Руль велосипеда: какие бывают, как выбрать, как крепится

За возможность управления велосипедом по сути отвечают руль и вынос. Все остальные детали: грипсы, рога, обмотка, лежак — это дополнения, которые применяются в различных ситуациях.

Руль для велосипеда является больше чем деталью, с помощью которой можно управлять направлением движения. Велосипедный руль так же помогает держать равновесие и принимает на себя часть веса велосипедиста. Кроме того вело руль является настоящим центром управления велосипеда.

На руль можно крепить корзину, велокомпьютер, светоотражатели, сигналы и многие другие дополнительные элементы. На спортивных велосипедах на руль крепятся переключатели скоростей и тормозные ручки.

Разнообразие велосипедных рулей на сегодняшний день достаточно велико, рули отличаются по материалам из которых они изготовлены, формой и размером.

Какие бывают велосипедные рули?

Прямой руль

Этот руль представляет собой прямую или слегка изогнутую у рукояток трубу. Устанавливается в основном на горные или гибридные велосипеды. Большие рычаги и средний наклон посадки обеспечивает лучший контроль велосипеда на пересеченной местности. Типичное применение — экстремальные горные дисциплины и кросс-кантри.

Прямой и райзер рули

Крепление на уровне седла обеспечивает посадку под углом около 45 градусов, благодаря чему велосипедист имеет хороший обзор, возможность быстро крутить педали и невысокую нагрузку на позвоночник.

Минусы такой формы руля сказываются лишь при очень длительных поездках. Когда невозможность поменять положение рук и спины, возникает онемение и боли. Во избежание этого, руль можно оснастить съемными рогами, которые позволят расслабиться на относительно ровных участках пути.

Рули бывают прямые (в просторечье — руль-палка) и с подъемом (с просторечье — руль-райзер).

Руль «баран» или шоссейный

Классический руль шоссейника имеет прямую основу и загнутые к низу ручки – так называемые «бараньи рога». Велосипедист может менять посадку от вертикальной до спортивной (горизонтальной), когда спина параллельна земле. Это позволяет разогнаться до высокой скорости, сводя к минимуму сопротивление ветра и  полноценно использовать мышечную силу ног.

Руль «баран»

Идеально подходит для шоссеров и туристических велосипедов. Такая форма предоставляет четыре возможных положения рук. Большое количество возможных положений позволяет длительное время передвигаться по дороге, не испытывая дискомфорта в руках или спине.

Рули дорожных и прогулочных велосипедов

Городские (или дорожные) велосипеды оснащаются высоким рулем с загнутыми по направлению к седлу ручками. При катании  велосипедист сидит практически вертикально (как на стуле), благодаря чему улучшается обзор и минимизируется  нагрузка на руки. Это самый удобный вариант для прогулочной неспешной езды по ровной местности.

Руль для BMX

Такие рули используются только для велосипедов ВМХ, предназначенных для прыжков и трюков. Эти велосипеды имеют небольшие размеры с очень низким уровнем седла. Высокий вертикальный руль призван выпрямить посадку спортсмена. Поперечная перекладина играет роль усилителя.

Руль “бабочка”

Руль бабочка, он же “походный”, выполняет те же функции, что и “баран”, но ориентирован не на скоростное, а на продолжительное катание – 4-5 позиций для рук и возможность развернуть трубу в выносе вверх даёт и удобную посадку, и минимальную усталость велосипедиста при дальнем заезде в вертикальном положении тела.

Руль “усы”

“Усы” – это упрощённые версии “бабочек”, которые по режиму использования приближаются к стандартным поднятым. Такие рули можно увидеть у классических советских велосипедов. Изогнутая труба позволяет легко взяться за удобный и высокий руль, ручки которого развёрнуты в сторону велосипедиста.

Конструкция позволяет принять более низкое положение корпуса, а отсутствие острых и неудобных углов формирует множество точек хвата, минимизируя усталость райдера.

Руль “буллхорн”

Этот тип руля повторяет изгиб рогов буйвола. Название это подтверждает. Удобен тем, что аналогичен прямому рулю с рогами, но не требует дополнительных компонентов (а именно рогов).

Поэтому, он легче аналога с установленными рогами.

Кроме того, разнообразие съемных “рогов”, обмоток и грипсов, насадок для отдыха с подставками под локти поможет вам улучшить уже имеющийся руль довольно быстро и недорого.

Как выбрать велосипедный руль?

Итак, на что стоит обращать внимание, чтобы выбрать подходящий руль для велосипеда:

Положения рук – как видно из перечисления различных моделей, положение рук очень важно для стиля катания (возможность вытянуться при наклоне корпуса, встать на педали на бездорожье). Кроме того, важное значение – у длительности, так как менять положение рук со временем очень важно.

Положение корпуса – хват является продолжением наклона и положения корпуса. Например, с горным рулём практически невозможно наклониться для улучшения аэродинамики, а на «каплю» сложно перенести упор на бездорожье.

Тип крепления – стандартом де-факто является болтовой вынос, но он может быть нескольких диаметров. У горного это 25,4 мм, у шоссейных моделей – 25 и 31,8 мм.

Диаметр самого руля – на него крепятся грипсы и аксессуары, которые тоже могут не подойти. Обычно коррелирует с диаметром болтового крепления и составляет 23,8 и 22,2 мм.

Отметим, что самый простой выбор велосипедного руля — выбирать его под свой стиль езды. Под задачи кросс-кантри подойдет прямой руль, под шоссе — руль баран. Понять нужен ли вам руль “бабочка” или “буллхорн” вы сможете, когда проедете несколько тысяч своих первых километров.

Важный момент — не спешите менять тип руля, который по умолчанию установлен на велосипеде. Рискуете испортить посадку. Делать это можно только под строгим контролем опытного велосипедиста.

И последнее, что касается велосипедных рулей, это материалы, из которых их делают. Они бывают:

• Алюминиевые
• Стальные
• Углепластиковые (карбоновые)
• Титановые

Карбон — легкий и прочный материал, но стоит такой руль дорого. Алюминий — оптимальный вариант по цене-качеству. Сталь-титан — на любителя под соответствующие велосипеды.

Что такое вынос у велосипеда?

Вынос руля велосипеда предназначен для крепления руля к вертикальному штырю рулевой колонки или непосредственно к штоку вилки. Эта деталь велосипеда отвечает за правильную посадку велосипедиста.

Обычный вынос и с регулировкой

В совокупности с правильно выбранной рамой и седлом, вынос руля способен значительно повысить комфорт во время езды, снизить скорость наступления усталости и повысить эффективность педалирования.

Виды выносов по типу изготовления

Сварные выносы – самые дешевые в изготовлении и имеют больше всего комбинаций размеров. Слабым местом таких изделий естественно являются швы, на которых нередко появляются трещины.

Кованные выносы – самый предпочтительный тип выноса, так как он не имеет сварных швов и соответственно обладает меньшим весом.

А учитывая уязвимость сварных швов еще и более крепкими.

Смешанные – у таких деталей зажим руля приварен, а зажим вилки находится непосредственно в теле выноса руля.

Учитывая, что именно шов на зажиме вилки несет наибольшую нагрузку, такие выносы можно считать сопоставимыми по надежности с полностью кованными и при этом имеющие меньший вес относительно сварных.

Фрезерованные выносы – изготавливаются методом фрезеровки алюминиевых отливок. Такие выносы самые тяжелые, но при этом самые крепкие.

Такой тип идеально подходит для триальных велосипедов, в которых надежность является ключевым моментом.

Вынос на велосипед крепится с помощью болтов. Есть несколько вариантов:

• Одноболтовые
• Двухболтовые
• Четырехболтовые

Выносы бывают разных диаметров:

• 25,4-миллиметровые лапки крепления. Такой тип встречается на городских и трюковых (BMX) великах.
• 31,8 мм – большая часть маунти-байков.
• Вынос под рулевую трубу диаметром 35 мм.

Материал изготовления выноса может быть разным: алюминий, сталь, карбон.

Длина выноса руля

Длина выноса замеряется от центра клеммы руля, вдоль выноса, до центра штока вилки. Она подбирается индивидуально на велосипеде и должна быть согласована с ростом велосипедиста.

Длина выноса влияет на управление, более короткий вынос обеспечивает большую манёвренность велосипеда. Длинна выноса обычно от 35 до 100 мм, но встречаются и модели с длиной от 0 до 140 мм.

Грипсы и обмотки руля велосипеда

Грипсы на велосипед — это резиновые (иногда поролоновые) окончания ручек руля, за которые держится велосипедист во время езды.

Разные грипсы для велосипедного руля

Все модели отличаются между собой по весу, материалу, качеству внешнего и внутреннего покрытия и месту для определённого количества пальцев рук. Основное назначение – крепкая фиксация рук на руле в любых погодных условиях.

Грипсы из мягкой резины более комфортны для рук, не натирают кожу, но срок службы их короче, чем жестких. Ручки на руль из твердой резины служат очень долго, но способны натирать ладонные бугры и основания пальцев при длительной езде.

Обмотка на руль велосипеда

Обмотка нужна для рулей типа “баран” и подобных. Грипсы вы на них не натянете, поэтому нужно использовать специальную обмотку.

Обмотка на руль велосипеда

Спектр материалов для изготовления обмотки на руль велосипеда широк и её могут изготавливать из полимерных материалов, искусственной кожи, натуральной кожи и текстильных материалов.

Обмотки обладают высокой износостойкостью и приятны на ощупь. Качественная обмотка способна обеспечить отличное сцепление с руками, а руки не натрет даже если использовать её без перчаток. Кроме того материал может быть гладким, с узорами или перфорацией.
