Что означает маркировка на зимних, летних и грузовых шинах

Автомобильная шина предназначена для гашения колебаний колес, неровностей дорожного покрытия, и других негативных факторов.

Ее изобретением мы обязаны Роберту Томсону, который еще в далеком 1849 году, явил миру прародительницу всех покрышек, сделанную из кусков кожи, соединенных между собой заклепками.

Конечно тогда и речи не шло о маркировке шин, но с тех пор много воды утекло, деревянные колеса экипажей сменились автомобилями бизнес класса на литых и кованых дисках, а маркировка стала обязательным требованием, предъявляемых к производителю.

Существует международный, общепринятый стандарт маркировки автомобильных шин.

Обратите внимание

Зная что означает та или иная цифра-буква на колесе автомобиля, можно с легкостью понять что это за шина, и для эксплуатации в каких условиях она подходит больше всего. Давайте научимся расшифровывать обозначение на шинах.

На приведенном ниже рисунке видно, что означает маркировка на боковине покрышки.
Как вы видите, обозначений довольно много, но все они что-либо значат.

Информация о производителе

Первое обозначение , и как правило самое большое по размеру — название фирмы производителя, бренда. Оно не отражает никаких технических характеристик покрышки, просто дает понять кто производитель .

Разве что помогает ориентироваться в том, какую сумму потратил владелец автомобиля на ее приобретение.

Следом за ним идет название модели, по сути практически то же самое что марка, и в расшифровке не нуждается.

Так же может быть указана страна производитель.

Типоразмеры и конструкция шины

Далее идет так называемый типоразмер шины, содержит он, как правило, основные характеристики:

• ширина профиля;
• высота колеса от обода до наружного края. Указывается в процентном соотношении к ширине шины;
• буква R означает конструкцию корда (а не радиус колеса как думают многие автолюбители), в данном случае радиальная, идущая от борта к борту. Когда нити корда расположены под углом, один слой в одну сторону, а второй в другую, данный тип конструкции называется диагональным и имеет обозначение D. Диагонально-опоясывающая конструкция имеет индекс B. Отсутствие букв говорит о том, что перед вами шина с диагональным кордом;
• Посадочный диаметр, считается от одного внутреннего края покрышки до другого. Так же соответствует размеру обода диска.

Индексы нагрузки и скорости

Следующим пунктом идут индекс нагрузки и скорости. Чем выше числовое значение, тем большую нагрузку способна выдержать шина. Нагрузка указывается для одной покрышки следовательно для легкового автомобиля это значение необходимо умножать на 4.

Несколько иначе производится маркировка грузовых шин. Здесь указывается два числа, первое означает максимальную нагрузку при одинарной ошиновке, второе при двойной. Индекс скорости указывают латинскими буквами. Ниже приведены соответствующие таблицы.

Дополнительная информация (может присутствовать не на всех типах шин)

В том случае если шина усиленная, может быть нанесено соответствующее значение ( REINFORSED — RF, EXTRA LOAD — XL). При ассиметричности протектора шин, в частности направленности узора на зимних (для того, чтобы машина, что называется, лучше «гребла») указывается либо наружная сторона словом OUTSIDE, или наносится стрелка для указания направления вращения колеса.

Шины для зимней эксплуатации маркируются рисунком снежинки, или имеют обозначение WINTER. Зонт, слова WATER, AQUA и подобные означают что покрышка эффективна на мокрой дороге. ALL SEASON, ALL или AGT говорит про всесезонность данного типа шин. MUD and SNOW (M&S M+S) — грязь и снег, обозначение всепогодных шин.

Когда данные обозначения отсутствуют, это обозначает что колеса предназначены только для летней эксплуатации.

Знаками TL (tubeless) обозначаются бескамерные шины. В случае отсутствия данного знака, покрышка может использоваться только с камерой.

Максимальная нагрузка и максимально допустимое давление внутри шины так же может быть указано производителем. Давление указывается в килопаскалях (кПа), а нагрузку в килограммах и реже в английских футах.
Дата изготовления автомобильной шины так же может быть указана. Первые две цифры будут обозначать порядковый номер недели, а две последующие год выпуска.

По американской системе классификации качества, введенной департаментом транспорта США, покрышки могут иметь ещё ряд маркеров (американские в обязательном порядке).

температурный режим;

износостойкость протектора;

сцепление с дорогой.

Во время движения автомобильная шина вырабатывает тепло. Перегрев как известно существенно сокращает срок службы многих вещей, и шины не исключение из этого правила.
Существует три класса термоустойчивости:

• A — наилучшая;
• B — средняя;
• C — приемлемая.

Износостойкость протектора измеряется следующим образов. Берется большая выборка различных шин, которые эксплуатируются на стендах, в равных условиях. На основании этих тестов выставляется числовое значение.

За базовый стандарт берется число 100, которое соответствует требуемому качеству. Число 150 будет означать, что данная покрышка изнашивается в полтора раза медленней. Сцепление с дорожным покрытием. Этот параметр отображает способность шины тормозить на мокром асфальте.

Замеряется на правительственном треке, так же в равных условиях.

По результатам тестирования могут быть присвоены следующие значения:

• AA — сцепление с дорогой наилучшее;
• A — хорошее сцепление;
• B — среднее;
• C — худщее.

клиренс автомобилей в таблицах
Прогресс как известно не стоит на месте. Ежегодно меняются стандарты и требования, вводятся новые маркировки и обозначения. Какие-то являются обязательными, другие лишь рекомендованы к нанесению. За всем уследить не получится, но базовые значения запомнить не сложно, и тогда не придется приставать в магазине к консультанту с глупыми вопросами.

«Маркировка шин» — DRIVE2

Нашел полезную информация по шинам, тут выложу, да бы не забыть в последствии. Ну может еще кому пригодится.
И так:

Маркировка шин

Подойти к своей машине и прочтите надпись на боковине шины (резине).

Называется она типоразмер и выглядит, для примера, вот так:

205/55 R16 94 Н XL

205 — это ширина шины в мм.

55 — Пропорциональность, т.е. отношение высоты профиля к ширине. В нашем случае оно равно 55%. Проще говоря, при одинаковой ширине, чем больше этот показатель, тем шина будет выше и наоборот. Обычно эту величину называют просто — «профиль».

Поскольку профиль шины это величина относительная, то важно учитывать при подборе резины, что если вы вместо типоразмера 205/55 R16 захотите поставить автошины с размером 215/55 R16, то увеличится не только ширина покрышки, но и высота! Что в большинстве случаев недопустимо! (за исключением случаев, когда оба этих типоразмера указаны в книжке по эксплуатации авто). Точные данные по изменению внешних размеров колеса вы можете рассчитать в специальном шинном калькуляторе.

Важно

Если это соотношение не указано (например, 185/R14С), значит оно равно 80-82% и шина называется полнопрофильной. Усиленные шины с такой маркировкой обычно применяют на микроавтобусах и легких грузовичках, где очень важна большая максимальная нагрузка на колесо.

R — означает автошину с радиальным кордом (по сути, сейчас почти все шины делаются именно так).
Многие ошибочно полагают, что R- означает радиус шины, но это именно радиальная конструкция автошины. Бывает еще диагональная конструкция (обозначается буквой D), но в последнее время ее практически не выпускают, поскольку ее эксплуатационные характеристики заметно хуже.

16 — диаметр колеса (диска) в дюймах. (Именно диаметр, а не радиус! Это тоже распространенная ошибка). Это «посадочный» диаметр покрышки на диск, т.е. это внутренний размер шины или наружный у диска. Подробнее про маркировку дисков можно прочитать в разделе маркировка дисков.

Н — индекс скорости шины. Чем он больше, тем с большей скоростью вы можете ездить на данной покрышке, (в нашем случае ИС — Н — до 210 км/ч). Говоря про индекс скорости автошины хочется отметить, что этим параметром производитель покрышек гарантирует нормальную работу резины при постоянном движении машины с указанной скоростью в течении нескольких часов.

Таблица индексов скорости:

Индекс скорости J K L M N P Q R S T U H V VRМах. Скорость (км/ч) 100 110 120 130 140 150 160 170 180 190 200 210 240 >210W Y ZR

270 300 >240

94 — индекс нагрузки. Это уровень предельно-допустимой нагрузки на одно колесо. Для легковых автомобилей он обычно делается с запасом и при выборе шин не является решающим значением, (в нашем случае ИН — 94 — 670 кг.). Для микроавтобусов и небольших грузовиков этот параметр очень важен и его обязательно необходимо соблюдать.

Таблица индексов нагрузки шины:

Индекс нагрузки 60 61 62 63 64 65 66 67 68 69
Мах. Нагрузка (в кг.) 250 257 265 272 280 290 300 307 315 325

Индекс нагрузки 70 71 72 73 74 75 76 77 78 79
Мах. Нагрузка (в кг.) 335 345 355 365 375 387 400 412 426 437

Совет

Индекс нагрузки 80 81 82 83 84 85 86 87 88 89
Мах. Нагрузка (в кг.) 450 462 475 487 500 515 530 545 560 580

Индекс нагрузки 90 91 92 93 94 95 96 97 98 99
Мах. Нагрузка (в кг.) 600 615 630 650 670 690 710 730 750 775

Индекс нагрузки 100 101 102 103 104 105 106 107 108 109
Мах. Нагрузка (в кг.) 800 825 850 875 900 925 950 975 1000 1030

Индекс нагрузки 110 111 112 113 114 115 116 117 118 119
Мах. Нагрузка (в кг.) 1060 1090 1120 1150 1180 1215 1250 1285 1320 1360

Индекс нагрузки 120 121 122 123 124 125 126 127 128 129
Мах. Нагрузка (в кг.) 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850

Внимание! Индекс нагрузки в таблице указывается на одно колесо автомобиля. Для подсчета максимально допустимого веса машины нужно умножить максимальный вес нагрузки одного колеса на количество колес (например, у легкового авто нужно умножать на 4).

Американские обозначения: типоразмер (расшифровка).

Существуют две различные маркировки американских шин.

Первая очень похожа на европейскую, только перед типоразмером ставится буквы «P» (Passanger — для легковой машины) или «LT» (Light Truck — лёгкий грузовик). Например: P 195/60 R 14 или LT 235/75 R15.

И другая маркировка автошины, которая принципиально отличается от европейской.

Например: 31х10.5 R15 (соответствует европейскому типоразмеру 265/75 R15)

31 — внешний диаметр шины в дюймах.10.5 — ширина шины в дюймах.R — автошина радиальной конструкции (более старые модели автошин были с диагональной конструкцией).

15 — внутренний диаметр шины в дюймах.

Вообще говоря, если не считать непривычных нам дюймов, то американская маркировка автошин логичная и более понятная, в отличае от европейской, где высота профиля покрышки непостоянна и зависит от ширины автошины.

Обратите внимание

А тут все просто с расшифровкой: первая цифра типоразмера — внешний диаметр, вторая — ширина, третья — внутренний диаметр.

Для пересчета одного вида типоразмеров в другие, вы можете воспользоваться шинный калькулятор- дюймы.

Цветные метки используемые для маркировки шины:

Желтая маркировка на шине (круглая или треугольная метка) на боковине означает самое легкое место на шине. При монтаже новой шины на диск, желтую метку нужно совместить с самым тяжелым местом на диске.

Обычно это то место, где крепится ниппель. Это позволяет улучшить балансировку колеса и поставить грузики меньшего веса.

На шинах с пробегом эта желтая маркировка-метка не так актуальна, поскольку, как правило, при износе автошины её баланс смещается.

Красная маркировка (красная точка на шине) — означает место максимальной силовой неоднородности, проявление которой обычно связано с различными соединениями разных слоев шины при её изготовлении. Эти неоднородности — абсолютно нормальное явление, и они есть у всех шин.

Но обычно помечают красными точками только те шины, которые идут на первичную комплектацию автомобилей, т.е. когда машина выходит с завода.

Эту красную метку совмещают с белыми метками на дисках (белые метки маркировки на дисках тоже ставятся в основном для первичной комплектации авто), которые обозначают самое близкое место к центру колеса.

Это делается для того, чтобы максимальная неоднородность в шине минимально сказывалась при движении, обеспечивая более сбалансированную силовую характеристику колеса. При обычном шиномонтаже не рекомендуется обращать внимание на маркировку шины красной меткой, а руководствоваться желтой меткой, совмещая её с ниппелем.

Маркировка — белый штамп с цифрой означает номер инспектора, который проводил финальный осмотр шины на заводе-изготовителе.

Дополнительная информация указываемая в маркировке на боковине шины:

XL или Extra Load — усиленная шина, индекс нагрузки которой выше на 3 единицы, чем у обычных автошин того же типоразмера.

Важно

M+S или маркировка покрышки M&S (Mud + Snow) — грязь плюс снег и означает, что шины всесезонные или зимние.
На многих летних покрышках для внедорожников указывается M&S. Однако эти шины нельзя эксплуатировать в зимнее время, т.к. зимние шины имеют совсем другой состав резины и рисунок протектора, а значок M&S указывает на хорошие показатели проходимости автошины.

All Season или AS — Всесезонные шины.
Aw (Any Weather) — Любая погода.

Пиктограмма * (снежинка) — резина предназначена для использования её в суровых зимних условиях.
Если на боковине шины нет этой маркировки, то эта автошина предназначена для использования только в летних условиях.

Aquatred, Aquacontact, Rain, Water, Aqua или пиктограмма (зонтик) — специальные дождевые шины.

Outside и Inside — ассиметричные шины. При установке надпись Outside должна быть с наружной стороны автомобиля, а Inside — с внутренней.

RunFlat, RSC (RunFlat System Component) — шины RunFlat — это покрышки, на которых можно продолжать движение на автомобиле со скоростью не более 80 км/ч при ПОЛНОМ падении давления в шине (при проколе или порезе).

На этих шинах, в зависимости от рекомендаций производителя, можно проехать от 50 до 150 км. Подробнее от технологии RunFlat читайте на странице шины Ранфлет.
Разные производители автошин используют различные обозначения технологии RSC.

Например: Bridgestone RFT, Continental SSR, Goodyear RunOnFlat, Nokian Run Flat, Michelin ZP и т. д.

Rotation или стрелка эта маркировка на боковине шины означает направленную шину. При установке покрышки нужно строго соблюдать направление вращения колеса, указанное стрелкой.

Совет

Tubeless — бескамерная шина. При отсутствии данной надписи покрышка может использоваться только с камерой.
Tube Type — обозначает, что эта покрышка обязательно должна эксплуатироваться только с камерой.

Max Pressure — максимально допустимое давление в шине, в кПа. Подробнее о давлении в колесах автомобиля читайте на странице давление в колесах.

Max Load — максимально допустимая нагрузка на каждое колесо автомобиля, в кг.

Reinforced или буквы RF в типоразмере (например 195/70 R15RF) означают, что это усиленная шина (6 слоёв). Буква С в конце типоразмера (например 195/70 R15C) обозначает грузовую шину (8 слоёв).

Radial эта маркировка на резине в типоразмере означает, что это авторезина радиальной конструкции.
Steel означает, что в конструкции шины присутствует металлический корд.

Буква E (в кружочке) — шина соответствует европейским требованиям ECE (Economic Commission for Europe).
DOT (Department of Transportation — Министерство транспорта США) — американский стандарт качества.

Temperature А, В или С — термостойкость авторезины при высоких скоростях на испытательном стенде (А — наилучший показатель).Traction А, В или С — способность шины к торможению на влажном дорожном полотне.

Treadwear — относительный ожидаемый километраж пробега по сравнению со специальным стандартным тестом США.

TWI (Tread Wear Indiration) — указатели индикаторов износа протектора автошины. Маркировка на колесе TWI также может быть со стрелкой. Указатели располагаются равномерно в восьми или шести местах по всей окружности покрышки и показывают минимально допустимую глубину протектора.

Индикатор износа выполняется в виде выступа с высотой 1.6 мм (минимальная величина протектора для легких автомобилей) и располагается в углублении протектора (как правило, в водоотводящих канавках).
Подробнее про износ автомобильных шин можно прочитать на странице износ шин.

Как узнать дату изготовления шины:

Дата изготовления шины написана в виде четырёх цифр в овале (например 1805) — первые две цифры неделя изготовления, следующие две — год изготовления (в нашем примере апрель 2005 г).

Более подробно про дату производства шины, ее старение и способах защиты от этого явления можно прочитать на странице дата изготовления шины.

Обратите внимание

3-х значный код даты у шины означает, что она была выпущена до 2000 года.
Старая маркировка похожа на новую, т.е. первые две цифры тоже неделя изготовления, но последняя цифра означает не полностью год, а только последнюю цифру года.

Например, код: 108. Это значит, что автошина выпущена: 10-ая неделя 88 или 98 года.Чтобы понять 80-ые года или 90-ые, нужно внимательно посмотреть, есть ли после этих цифр пробел (промежуток или треугольный штамп) на боковине или нет.

Если нет: *108*, то это 88 год, если же есть: *108 * или *108(значок — треугольник)*, то эта покрышка 98-ого года выпуска.

Такие сложности обусловлены тем, что раньше производители покрышек не думали, что шиной будут пользоваться больше 10 лет. Но после 2000 года производители автошин пришли к более удобной 4-х значной маркировке даты производства на колесе.

за подробную информация спасибо сайту — www.pokrishka.ru

Что означают цифры и буквы на шинах: расшифровка размеров и параметров

От правильного выбора обувки для авто зависит очень многое. Принимая решение о покупке комплекта можно руководствоваться различными сравнительными тестами. Однако стоит помнить, что их характеристики должны соответствовать условиям эксплуатации.

В этом случае поможет информация, указываемая в маркировке на боковине шины. Такие надписи на покрышке говорят о размере продукции и ее технологических характеристиках.

Ниже мы проведем расшифровку символов и попытаемся разобраться, что означают цифры и буквы в маркировке резины.

Место указания типоразмера и его расшифровка

В маркировке шин есть обязательные и необязательные обозначения. Так, на каждой покрышке будет указана компания-производитель, марка самой резины и типоразмер шин. Обозначение из трех цифр на покрышках обозначает размерность диска в дюймах, ширину резины и высоту профиля. Цифры расположены на внешней стороне.

Мы имеем колесо с параметрами, например, 195 60 R16. Это значит, что перед нами находится резина, шириной протектора 195 мм. Второе число является соотношением высоты рисунка к ширине. Чем больше этот параметр, тем более «зацепистой» будет резина. Обычно эту величину называют показателем профиля.

Третья цифра является показателем внутреннего диаметра шины в дюймах. Вообще, распространенной ошибкой является то, что автомобилисты приобретают колеса, не обращая внимания на некоторые данные по изменению внешних параметров.

К примеру, размер 185 65 r15 будет отличаться по высоте от 210 65 r15 при одинаковом посадочном диаметре. Отношение профиля к ширине в нашем случае может помешать установке авторезины на машину. Данный фактор стоит понимать и принимать во внимание.

А правильно рассчитать размеры шин поможет специальный калькулятор.

Индексы скорости

Также производители автошин в обязательном порядке снабжают все шины индексом скорости. Данный знак можно встретить сразу после показателя размеров колес. Он говорит о том, с какой предельной скоростью вы можете передвигаться по дорогам. Правильно прочитать этот знак поможет таблица, расшифровывающая индекс скорости покрышек легковых автомобилей.

Классификация шин по скорости

Обозначение
N
P
Q
R
S
T
U
H
V

Скорость
140
150
160
170
180
190
200
210
240

Индексы нагрузки

Сразу за индексом скорости на шинах автомобиля присутствует индекс допустимой нагрузки на каждое колесо. К примеру, маркировка шин содержит показатель 88т. Это свидетельствует о том, что машина может передвигаться с максимальной скоростью 190 км/ч, а максимально допустимая нагрузка на каждое колесо составляет 560 кг.

На определенных покрышках можно встретить обозначения в виде букв XL или слова Reinforced. Такой маркировкой обычно награждается авторезина, индекс нагрузки которой выше, стандартных значений. Если на боковине шины xl или extra load написана цифра 88, то к значению стоит прибавить 3. Т.е. расшифровывать этот показатель стоит как 91 или 615 кг на одно колесо.

Цифровой обозначениенагрузка в кг одно колесо для легковых автомобилей

60-70
250-335

71-80
345-450

81-90
462-600

91-100
615-800

101-110
825-1060

111-120
1090-1400

121-129
1450-1850

Расшифровка американского обозначения типоразмера

Американские шинные производители прибегают к другой маркировке автошины. Первая очень похожа на европейскую только перед размерностью идут дополнительные буквы P – пассажир, LT – легкий грузовик или T — грузовик. К примеру, 185 r14c P значит, что это колесо с шириной протектора 185 мм, диаметром 14 дюймов и предназначенное для пассажирских авто.

Вторая система классификации своих изделий имеет совсем другой вид. Если европейская система измеряет габариты автомобильных шин в миллиметрах, то американская – в дюймах. Однако понять ее достаточно просто. К примеру, есть цифры на шинах 27*11*r15. Первое число значит внешний диаметр покрышки, второе – ширину протектора, а последнее значение – внутренний диаметр.

Маркировка шин цветными отметками

Для облегчения монтажа колес на колесные диски, производители иногда оснащают дополнительными цветными отметками, несущими собственную информацию. О том, как расшифровывать такие значки – ниже.

Желтая маркировка шин

Иногда на покрышках можно встретить желтую точку или треугольник, что означает самое легкое место на шине. При монтаже необходимо совмещать отметку с самой тяжелой частью диска для облегчения балансировки.

Красная маркировка резины

К дополнительным параметрам шин относятся символы красного круга или треугольника, которые можно встретить на боковине резины. Это обозначение самого жесткого места стенки шины. Его необходимо совместить с отметкой «L» на диске.

Белый штамп с цифрой

Белый штамп с цифрой, расположенный на внешней боковине, несет информацию о инспекторе, который осуществлял финальную «приемку» товара.

Цветные полосы

Дополнительные надписи на боковине шины

На многих легковых шинах помимо обозначения модели и типа протектора присутствует дополнительная маркировка:

• буква R свидетельствует о том, что резина радиальной конструкции — более старые модели обозначаются другими буквами;
• присутствие слова steel в конструкции означает наличие металлокорда;
• E в окружности свидетельствует о соответствии европейским требованиям ece;
• Aqua – шины, с улучшенным поведениям на мокром асфальте и в условиях aquatred aquacontact rain;
• TL (TubeLess) — бескамерная шина, при отсутствии данной маркировки обязательно наличие камеры;
• Outside – внешняя сторона установки. Отличается от внутренних сторон при ассиметричном протекторе. Поможет разобраться, какая сторона должна быть снаружи при установке комплекта резины на авто;
• DOT — соответствие требованиям безопасности стран стандартизации;
• Rotation — наносится на комплекты с направленным рисунком. Колеса должны вращаться в направлении, указанном стрелкой;
• Treadwear – показатель износостойкости. На многих шинах маркировка износа выполняется в виде выполняется в виде канавок. Повышенное количество слоев обозначается буквой С;
• RF (RunFlat) – резина с усиленным кордом. Способна приехать более 80 км при самом низком давлении – 0 атмосфер. Известны случаи, когда оба пробитых колеса неплохо держали дорогу на скоростях до 80-ти км/ч.

Сезонность

Также стоит понимать, что означают сезонные значки на колесах.

• Winter – обозначение зимних шин. Отличается мягким составом резины, а некоторые покрышки снабжены шипами, высотой 1,6 мм, обеспечивающими лучший зацеп на обледенелой дороге;
• значки M+S встречаются на многих зимних и летних комплектах. Данная маркировка обозначает Mud+Snow. Покрышки имеют выраженный рисунок и способны хорошо вести себя в условиях непогоды. Однако универсальная резина ведет себя хуже профильных комплектов.

Дата изготовления

Рядом с местом типоразмера колес присутствуют еще четыре цифры, обозначающие дату изготовления комплекта. Прочитать ее довольно просто, если вы разбираетесь в календаре. Первые две цифры – порядковый номер недели, а вторые – год производства. То есть номер 4215 говорит о том, что комплект произведен на 42-й неделе 2015-го года.

Допустимые нагрузки

Еще несколько слов о том, как читать индекс допустимой нагрузки. Для достижения максимального значения давление должно быть тоже максимальным. Обозначение приводится в фунтах на квадратный дюйм и обозначается как Max Pressure на боковине покрышки.

Маркировка шин: расшифровка для легковых автомобилей

Расшифровка маркировки шин легковых автомобилей может пригодиться при покупке новой резины для собственного автомобиля. Рассмотрим, что обозначает маркировка колесных покрышек.

Если прочитать руководство по эксплуатации многих автомобилей, то в них имеются данные о типе шин, рекомендованных заводом изготовителем.

Обычно там даются на выбор разные варианты, которые зависят от некоторых параметров:

Материал изготовления дисков, они бывают стальными, из алюминиевого сплава.

Мощность и тип двигателя.

Сезон эксплуатации (зимние, летние, всесезонные).

На боковой поверхности шины обозначены ее размеры в следующем порядке: Ширина / Профиль / Диаметр.

Устройство покрышки для колеса

• Протектор.
• Каркас.
• Борт.
• Слои брекера.
• Боковина.

При приобретении резины многие автолюбители знают, что следует обращать внимание на информацию, изображенную на боковой поверхности шины. Маркировка обычно наносится на каждую шину: завод изготовитель, размер, индексы скорости и нагрузки.

Разновидности шин

Как было рассмотрено ранее, шины производятся в следующих исполнениях: зимние, летние и всесезонные. Это сразу видно по рисунку протектора.

Автомобильные шины с четким выраженным рисунком – зимний вариант. На них изображается индекс М + S, и служат они для движения на автомобиле по обледенелым и заснеженным дорогам. С приходом зимнего времени года и выпадением снега во многих шиномонтажных мастерских оказывается длинная очередь. Это значит, что подошло время менять резину на зимнюю.

Зимние покрышки способны обеспечить безопасность движения и хорошую проходимость по зимнему покрытию. Сокращается риск заноса машины на поворотах и подъемах. Для зимних шин применяют специальные составы резины, наносят специальный рисунок протектора.

Летняя резина выпускается с глубокими канавками для отвода воды и влаги. Летние шины не имеют на поверхности микрорисунок. Поэтому обеспечивается хорошее сцепление с дорожным покрытием, как с влажной, так и с сухой поверхностью на качественном уровне.

Всесезонные покрышки для колес легковых автомобилей нормально работают на любом асфальте, но отличаются от летних шин, и служат для езды по зимней дороге. Если на резине есть обозначение All Season или имеется рисунок капли или снежинки, то это всесезонное исполнение резины.

Перед приобретением автомобильных шин придется выбирать одного из многочисленных производителей автопокрышек.

Расшифровка маркировки шин

Резина для колес автомобиля обозначается условными знаками, буквами и цифрами, изображенными на боковой поверхности.

Маркировка содержит наиболее всестороннюю и подробную информацию о резине, дает возможность определения ее технических параметров и свойств, делает более простым и быстрым выбор резины для покупателя.

Важно

Маркировка бывает североамериканской, европейской, австралийской и японской. На рынке шинной продукции в нашей стране применяется маркировка, разработанная еще в старое время.

При владении некоторыми знаниями и опытом владелец автомобиля быстро расшифрует любую маркировку, изображенную заводом изготовителем, а также узнает, для какого сезона рассчитана покрышка, вид конструкции, установочный размер и т. д.

Основная маркировка

Для примера можно расшифровать маркировку европейской шины. Рассмотрим шину Cordiant Sport 3 225 / 65 R17 106 H.

• Cordiant означает фирму изготовитель. Эта фирма является лидирующей среди производителей шинной продукции в Европе. Она производит покрышки под разными марками: TyRex, Cordiant Professional, Cordiant.
• Sport 3 – означает, что шины летние, имеющие асимметричный протектор и спортивный вид. Они разработаны именно для энергичных и активных водителей. Сильной стороной этих покрышек является большая сопротивляемость для аквапланирования.
• 225 – размер ширины покрышки  в миллиметрах.​
• 65 – отношение высоты шины к ее ширине. Этот параметр указывается в %. Высота резины измеряется от обода до края шины. Если умножить ширину 225 на 65%, то получится 146 мм — высота профиля.
• Буква R означает, что покрышка является радиальным типом. Основной особенностью конструкции является расположение кордовых нитей без перехлеста, так как они имеют направление от одного борта к другому.
• 17 означает посадочный размер диаметра диска колеса. Он указывается в дюймах.
• 106 – означает индекс наибольшей грузоподъемности и состоит из нескольких цифр. Чем выше этот параметр, тем больше допускается нагрузка для этой модели шины. В рассматриваемом случае число 106 означает наибольшую нагрузку 950 кг. Этот параметр имеет большое значение для грузовых автомобилей, так как резина для легковых машин производится с большим запасом.
• Н – индекс скорости, он означает допустимую наибольшую скорость, которую способна выдержать автомобильная покрышка при обычной нагрузке, с сохранением эксплуатационных характеристик. Индекс скорости определяется на основе испытаний завода изготовителя, и указывается на латинском языке. Каждая латинская буква означает свою величину скорости. Например, Н – допустимая скорость не выше 210 км в час. Если нет никакого обозначения, то наибольшая скорость разрешена не выше 110 км в час. Автомобильные покрышки для спортивных версий автомобилей имеют в маркировке буквы W и Y, означающие соответственно скорости 270 и 300 км в час.

Такими параметрами маркируются шины. Но иногда встречаются другие обозначения, которые рассмотрим более подробно ниже.

Классификация шин

Рассмотрим подробнее, как классифицируются шины для легковых автомобилей.

Диагональные и радиальные

Отличием этих двух видов автомобильных покрышек является способ натяжения кордовых нитей. В диагональных шинах допускается перекрещивание кордовых нитей, они тянутся от одного борта покрышки к другому по диагонали. Поэтому образуется несколько слоев корда.

Радиальные покрышки автомобиля являются более современным исполнением шинных изделий. В них кордовые нити находятся без их перекрещивания, а идут вдоль колеса от одного борта к другому. Они имеют конструкцию корда, состоящего из одного слоя. Такой корд очень жесткий, надежный и натянутый под большим усилием.

Основным достоинством радиальных покрышек перед диагональной конструкцией являются следующие факторы:

• Повышенный параметр теплопроводности каркаса шины, хороший отвод тепла.
• Сниженное сопротивление качению, что уменьшает потребление топлива.
• Сбалансированные и стабильные тормозные и сцепные параметры, что улучшает устойчивость и управляемость автомобиля.
• Длительный срок службы.

Недостатком таких радиальных покрышек является то, что они меньше приспособлены к воздействию на боковую поверхность. Практически все современные шины, предназначенные для легковых машин, изготовлены с радиальным расположением кордовых нитей, и имеют обозначение R, либо слово «Radial».

Камерные и бескамерные

Шины с камерами имеют маркировку «ТТ», либо обозначение «Tube Type». Шины, изготовленные по бескамерной технологии, маркируются «TL» и «Tubeless». В настоящее время основная часть шин является бескамерными. Они более современные, и имеют отличия в улучшенных рабочих параметрах.

Основным отличием бескамерных шин от старых образцов является метод фиксации на ободе диска колеса. Если бескамерная покрышка будет проколота, то на ней можно доехать до автосервиса, периодически подкачивая ее.

Она ремонтируется без демонтажа с автомобиля с применением специальных шнуров и пасты, если повреждения незначительные.

Шина с камерой при повреждении сдувается очень быстро, и доехать на ней уже не получится, не установив запасное колесо.

Дополнительная маркировка

• Дата производства обозначается четырьмя цифрами, обведенными в овал. Первые две цифры – номер недели, другие – год производства.
• Сезонность обозначает, когда можно применять данные покрышки, в какое время года. Всесезонные модели допускается применять летом и зимой, рекомендуются для южных районов России. Для других районов лучше применять специальную зимнюю и летнюю резину.
• М + S – зимние покрышки. Это означает, что они наиболее приспособлены для работы в зимних условиях в городе и на снежных трассах, где химические вещества со снегом создают грязную снежную кашу.
• Соответствие нормам стандартов. Е 17 означает, что шина допущена к работе по европейским нормам. Код DOT указывает на стандарты транспорта Америки.

• Обозначения повышенных эксплуатационных параметров. RF – указывает на то, что шины обладают повышенной несущей нагрузкой. Два символа ставятся после индексов наибольшей нагрузки и скорости. Они означают большую грузоподъемность и высокую прочность. Маркировка наносится заводом на современных образцах автомобильной резины. Их нагрузочный индекс повышен на 4 единицы по отношению к стандартному.
• FR – символы означают, что имеется вспомогательная защита обода.
• ROF – автомобильные покрышки, работающие при проколе колеса или другого незначительного повреждения. Они имеют усиленную конструкцию, предотвращающую сминание боковых поверхностей, дают возможность безопасно и комфортно доехать до шиномонтажной мастерской на небольшой скорости.
• Обозначения и символы, облегчающие установку покрышки. Слово ROTATION с изображением стрелки наносится на покрышку с рисунком протектора, имеющего определенное направление. Эта маркировка облегчает установку резины на диск. Стрелка показывает, в какую сторону должна вращаться автомобильная покрышка.
• Right и Left – означает, что левые и правые шины: форма протектора находится несимметрично. Такие покрышки применяют на определенную сторону автомобиля.
• Есть покрышки автомобиля, которые необходимо монтировать только ассимметрично. Они обозначаются словами Inside и Outside, что означает наружную и внутреннюю стороны покрышек.
• Если на шине обозначены следующие параметры: temperature с буквами А, В, и С, то это значит, что автомобильная шина обладает термической стойкостью при движении на большой скорости. Наилучший показатель это «А», средний параметр «В», а наиболее низкий параметр – «С».
• Существуют автомобильные шины с высокой способностью торможения на мокром покрытии дороги. Этот параметр маркируется термином traction, и тоже имеет три уровня значений – А, В и С.

Маркировка шин сначала кажется запутанной и сложной. Расшифровку затрудняет большое число надписей, вспомогательных символов и обозначений. Но если найти время и выяснить все вопросы, то можно быстро читать обозначения и маркировку автомобильных шин, легко определять технические параметры покрышки. Это поможет при выборе необходимого комплекта резины для легкового автомобиля.

Расшифровка маркировки автомобильных шин

Расшифровать маркировку шины достаточно просто. При этом не многие автолюбители могут с ходу разобраться в таких обозначениях, как индекс скорости, нагрузки или конструкции шины. Случается что из всех надписей на колесе лишь название фирмы понятно и не вызывает вопросов. Поэтому предлагаем заняться расшифровкой этих «шифрограмм» на автошинах вместе.

На самом деле, обозначения нанесенные на поверхности автомобильных покрышек не представляют собой ничего сложного и содержат набор технических параметров и другой полезной информации. В маркировке указывается размер шины, её тип, максимально допустимая скорость, предельная нагрузка, модель, год выпуска, и еще ряд дополнительных данных.

Кроме того, на нашем сайте есть подробная информация о маркировке дисков для легковых автомобилей и кроссоверов.

Маркировка шин для легковых автомобилей

На рисунке ниже показан принцип маркировки шин с расшифровкой обозначений на них, который используется ведущими производителями автопокрышек.

Маркировка автомобильных шин состоит из ряда цифровых и буквенных обозначений, расшифровка которых позволяет узнать полную информацию о них:

• Производитель;
• Модель и тип протектора;
• Индексы: скорости, нагрузки, конструкции;
• Размеры (ширина, высота профиля, диаметр обода);
• Тип шины;
• Дополнительная маркировка (дата производства, страна производитель, знаки соответствия, место установки и т.д.).

Ниже мы рассмотрим подробно каждое из этих обозначений в маркировке.

Производители шин

Первое, на что обычно обращают внимание автолюбители, так это на производителя покрышек. Среди самых известных брендов выделяются изделия компаний:

• Dunlop,
• Bridgestone,
• Michelin,
• Pirelli,
• Metzeller,
• Heidenau,
• Continental,
• IRC.

Принято считать, что чем солиднее бренд, тем качественнее колеса. Но, как показывает практика – это не всегда так.

Менее известными на рынке автомобильных шин являются торговые марки: Mitas, Cheng Shin, AvonShinco, Sava, Kenda, Duro, Maxxis.

Модель и тип протектора

Шины должны, прежде всего, соответствовать требованиям, предъявляемым производителем автомобиля. Поэтому начинать подбор покрышек, на наш взгляд, следует с выбора определенной модели и типа протектора.

В зависимости от типа протектора автошины могут быть:

Спортивные и полуспортивные;

Городские и дорожные;

Вседорожные и универсальные.

Также можно встретить шины без рисунка (слик) которые обеспечивают оптимальное сцепление с максимально ровным и сухим дорожным покрытием, и дождевые – для уверенной езды по мокрым дорогам.

Далее специалисты рекомендуют обратить внимание на такие специфические параметры, как индексы скорости, нагрузки и конструкции шины.

Индекс скорости

Индекс скорости условно обозначает максимально допустимую скорость колеса. В таблице ниже приведена расшифровка индексов скорости автомобильных шин.

Таблица 1 – Индексы скорости шин

Индекс скорости
Скорость (км/ч)
Индекс скорости
Скорость (км/ч)
Индекс скорости
Скорость (км/ч)

L
120
R
170
V
240

M
130
S
180
W
270

N
140
T
190
Y
300

P
150
U
200
ZR
>240

Q
160
H
210
ZR(Y)
>300

Значения индекса скорости обозначаются буквами от «А» (скорость 40 км/ч) до «Z» (скорость более 300 км/ч). Правда, разработчики стандарта несколько нарушили алфавитную последовательность, разместив «Н» (скорость до 210 км/ч) между литерами «U» и «V».

Индекс нагрузки

Индекс нагрузки указывает на максимально допустимую нагрузку на покрышку при максимальном внутреннем давлении воздуха в ней. В следующий таблице приведена расшифровка индексов нагрузки в маркировке шин.

Таблица 2 – Индексы нагрузки шин

Индекс нагрузки
Макс. нагрузка (кг)
Индекс нагрузки
Макс. нагрузка (кг)
Индекс нагрузки
Макс. нагрузка (кг)

50
190
67
307
84
500

51
195
68
315
85
512

52
200
69
325
86
530

53
206
70
335
87
545

54
212
71
345
88
560

55
218
72
355
89
580

56
224
73
365
90
600

57
230
74
375
91
615

58
236
75
387
92
630

59
243
76
400
93
650

60
250
77
412
94
670

61
257
78
425
95
690

62
265
79
437
96
710

63
272
80
450
97
730

64
280
81
462
98
750

65
290
82
475
99
775

66
300
83
487
100
800

Для шин легковых автомобилей индексы нагрузки обозначаются цифрами от «50» (максимальная нагрузка равна 190 кг) до «100» (максимальная нагрузка – 800 кг). Кроме того, встречаются обозначение максимальной нагрузки как в килограммах (KG) так и в фунтах (LBS) – «Max. Load 212KG» или «Max. Load 467LBS».

Не стоит, наверное, напоминать, что превышение допустимых значений может вызвать довольно серьезные повреждения колёс. Поэтому выбирайте покрышки с небольшим запасом, чтобы избежать нестандартных ситуаций на дороге. Подробней о том, как правильно это делать читайте здесь.

Индекс конструкции

С помощью индекса конструкции производитель шин обозначает их некоторые конструктивные особенности:

Радиальные шины получили наибольшее распространение. Они имеют маркировку в виде буквы «R», что означает радиальное расположение нитей корда, а также неравновесную конструкцию профиля. Радиальные шины обладают большой грузоподъемностью и эластичностью.

Шины диагональной конструкции маркируются значком «–». В них перекрещенные нити корда и брекера расположены под углом 30-40 градусов к проходящей через ось плоскости. Такие покрышки имеют равновесную конструкцию.

Размеры шин

Размер при маркировке шин традиционно обозначается числовым выражением соотношения Х/Y-Z, где:

• Х – поперечное сечение (ширина) профиля в миллиметрах,
• Y – соотношение высоты профиля к ширине в процентах,
• Z – размер посадочного внутреннего кольца шины в дюймах.

Например, маркировка «205/60-18» означает, что поперечное сечение покрышки равно 205 мм, значение отношения высоты к ширине равно 60%, а посадочный размер внутреннего кольца шины равен 18 дюймов.

Тип шины

Несмотря на особую популярность бескамерных покрышек, колеса с камерми все еще встречаются довольно часто.

• Автошины предназначенные для использования вместе с камерой, маркируются буквами «ТТ» (аббревиатура от Tube Type).
• Бескамерные шины обозначаются буквами «TL» (Tubeless).

Герметичность бескамерных покрышек достигается за счет применения в них слоя специальной резины, которая наносится на внутреннее кольцо, прилегающее к ободу колесного диска. Они фиксируются на ободе за счет конструктивных элементов диска (так называемых, хампов).

Теоретически бескамерную шину можно использовать и с камерой. При этом стоит помнить, что конструкция внутренней полости таких покрышек не рассчитана на контакт с камерой, что отрицательно сказывается на сроке службы камеры.

Также, не имеет ни какого смысла устанавливать камерные покрышки (типа «ТТ») на легкосплавные диски, которые предполагают использование бескамерных шин.

Дополнительная маркировка шин

Кроме перечисленных выше параметров на боковине покрышки часто можно встретить ряд других обозначений, несколько усложняющих расшифровку маркировки.

Например, три или четыре цифры в овале обозначают неделю и год выпуска шины. Некоторые производители включают дату изготовления в индивидуальный (серийный) номер покрышки:

• Шины, изготовленные до 2000-го года, имеют трехзначную дату выпуска: (159), что означает 15-я неделя 1999 года.
• После 2000-го года применяется четырехзначная нумерация: (0501) – 5 неделя 2001 года.

Некоторые шины могут иметь специфические маркировки, гласящие о том, что их можно устанавливать только на передние или задние колеса:

• Буква «F», а также надписи «Front Wheel Only» или «Front Wheel».
• Надпись «Rear Wheel» означает, что эта покрышка устанавливается на заднее колесо.
• Надпись «Rotation» или фигурная стрелка говорит о направлении вращения шины.

На покрышках с симметричным рисунком подобные обозначения отсутствуют, следовательно, их разрешается устанавливать любой стороной.

Не меньше внимания уделяют производители шин и вопросам безопасности. Именно поэтому маркировка может «рассказать» о проведенных испытаниях и о допуске к эксплуатации данных покрышек на территории отдельной страны:

• Если эксплуатация шины разрешена на территории США, то маркировка DOT свидетельствует о соответствующем допуске Department оf Transportation (Транспортный Департамент США).
• Если испытания проводились по нормативам №75 ЕЭК ООН, то на шине должна быть маркировка ЕСЕ R75. В обозначении Е1 75R 005-4163 указана страна, где проводились испытания (Е1 – испытано в Германии) и серийный номер (4163). 005 – это номер официального утверждения.

Видео-инструкция по расшифровке маркировки шин

Как расшифровать обозначение размера покрышки велосипеда -Как выбрать велосипед | Клуб велопутешественников

Довольно часто после покупки велосипеда первое, что хочется сделать — поменять покрышки. Это происходит потому, что производитель чаще всего ставит или дешевые покрышки или же универсальные. В первом случае все понятно: дешевые покрышки имеют плохой накат, склонны к проколам, плохо управляются.

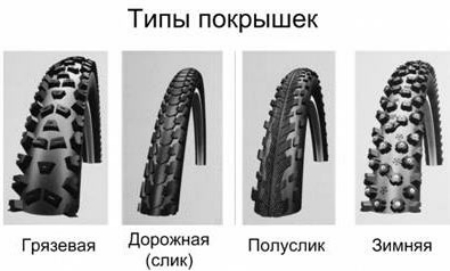

Универсальные же покрышки — это компромисс между поведение на асфальте и поведением на грунте. Соответственно, те, кто больше ездит по асфальту предпочтет сменить их на слики, которые на асфальте намного лучше. А тот, кто ездит по грунту — купит что-нибудь «позлее». Как выбрать покрышки можно прочитать в этой статье.

Совет

Мы же попробуем понять, что значат обозначения размера на покрышке велосипеда и как выбрать именно подходящий для велосипеда размер покрышки.

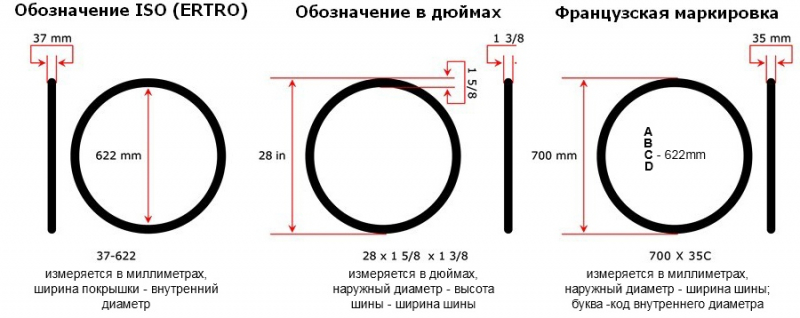

Вообще, с размерами покрышек в мире существует определенная проблема по ряду исторических причин и может получиться так, что разные и даже несовместимые покрышки имеют одинаковые обозначения.

Стандартное обозначение размера покрышки велосипеда

Наиболее часто можно увидеть обозначение такого вида: 26х1,75. Первая цифра — приблизительный диаметр покрышки в дюймах, вторая — приблизительная ширина покрышки. Интересно, не правда ли? Все как-то очень приблизительно получается.

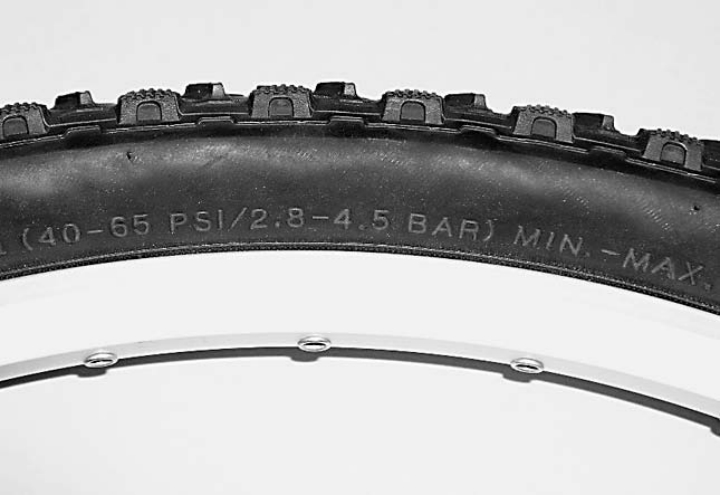

Размер покрышки указан на ней самой и на упаковке

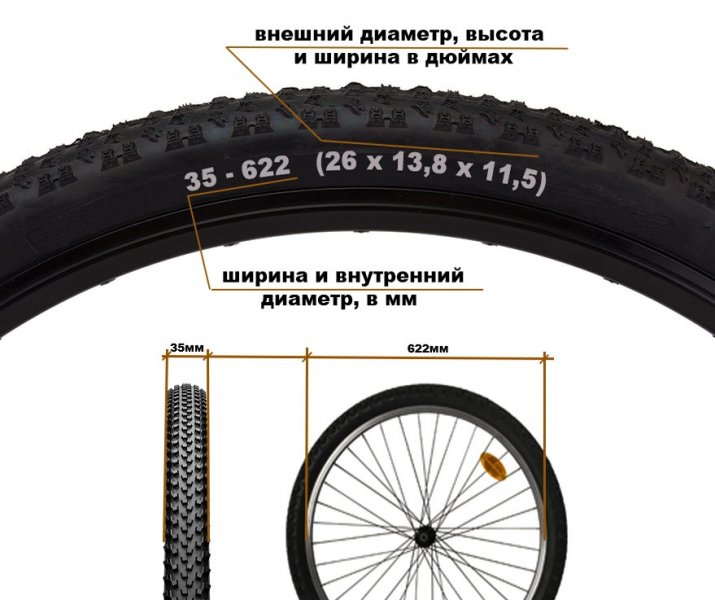

Стандарт ISO обозначения размера покрышки

В этом стандарте все более жестко. Тут, как и в предыдущем случае, маркируются две цифры. Первая – ширина покрышки или обода в миллиметрах, а вторая – посадочный диаметр обода в миллиметрах. Например, для велосипеда с общепринятым размером колеса 26 дюймов подойдет покрышка 58х559.

Вообще, в вопрос размера покрышки можно углубляться довольно долго и прилично забить себе голову неправильной исторической математикой, но главное — понимать что значат обозначения в указанных выше системах. Чаще всего, Вы встретите вариант уже ставшего классическим обозначения, но на некоторых покрышках также может быть продублирован размер и по стандарту ISO.

Что же касается совместимости с конкретным велосипедом — то тут все зависит от геометрии рамы. Например, есть горные велосипеды, на которые не влезает покрышка шире, чем 26х2.0, в то время как на большинство подобных велосипедов легко влезает 26х2.25. В случае сомнений-лучше посмотреть, какого размера была старая покрышка и оценить, влезает ли покрышка шире/выше.

И не забывайте при смене покрышки задать правильные настройки велокомпьютера.
