Как отключить и включить иммобилайзер на Калине

Главная страница » Иммобилайзер » Как отключить и включить иммобилайзер на КалинеБлок управления иммобилайзером на Лада Калина находится в глубине панели приборов в районе центрального воздуховода системы микроклимата. Антенна считывателя сигнала в форме кольца располагается в замке зажигания. Сам чип вмонтирован в головку ключа и считывается автоматически при вставке ключа в замок.

Доступ к устройству

Для доступа к блоку потребуются инструменты:

• отвертка с крестообразным жалом;
• пластиковая отвертка для снятия элементов декора на панели;
• удлинитель с карданным шарниром и головка для крестообразных винтов (для снятия блока).

Последовательность разборки панели на базовой Калине 1 без кондиционера:

Отключить аккумуляторную батарею от бортовой сети.

Открыть пепельницу и отвернуть четыре винта крепления корпуса, вынуть его из гнезда.

Демонтировать две заглушки, расположенные по бокам от кнопки аварийной сигнализации.

Отвернуть еще два винта крепления, которые находятся под заглушками.

Демонтировать поворотные переключатели температуры и направления воздушных потоков.

Потянуть на себя центральную облицовку и снять ее с защелок.

Отключить электрические разъемы, идущие к компонентам, установленным на облицовке.

Снять штатный блок, закрепленный в пластиковом корпусе под центральным воздуховодом, при помощи двух винтов.

Отключить штекер проводки с блока путем нажатия на фиксатор.

На фото показаны основные этапы снятия блока иммобилайзера на ВАЗ Калина.Винты крепления пепельницыСнятие корпуса пепельницыСнятие заглушекСнятие разъемовЖгуты проводкиВнутренняя плата иммобилайзера

Как активировать иммобилайзер?

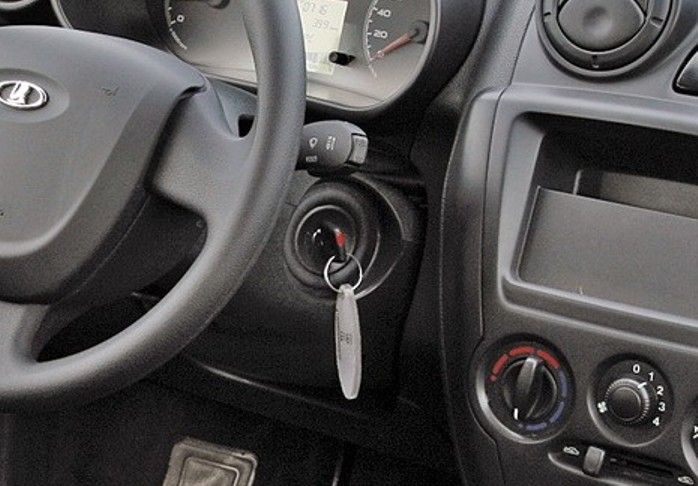

Автомобили Калина 1 и 2 комплектуются двумя ключами зажигания — черным и красным. Второй используется для активации иммобилайзера и иногда называется мастер-ключом.Перед началом активации владельцу автомобиля следует убедиться, что в баке машины находится не менее 10 литров бензина. Это необходимо для того, чтобы зуммер предупреждения об аварийном остатке топлива не мешал настройке иммобилайзера.Последовательность активации:

Сесть за руль и закрыть дверь.

Вставить красный ключ в замок и активировать зажигание.

После трех сигналов зуммера выключить зажигание и вынуть ключ.

В течение 5 секунд вставить черный ключ и активировать зажигание.

После пяти (три и через некоторое время еще два) сигналов зуммера выключить зажигание и вынуть ключ.

В течение 5 секунд установить красный ключ и поставить его в положение включения зажигания.

Дождаться пятикратного сигнала зуммера и деактивировать зажигание. Ключ должен остаться в замке.

Раздастся одиночный сигнал зуммера, после которого необходимо в течение 5 секунд включить зажигание.

Выждать еще 5 секунд, после чего должна мигнуть аварийная сигнализация и кратковременно сработать сигнал клаксона.

Выключить зажигание и, удерживая ключ в замке, дождаться исчезновения символа иммобилайзера на комбинации приборов.

На видеоролике от канала avtohelpII показана активация иммобилайзера на машине Калина 2.

Аварийное отключение иммобилайзера

Для отключения иммобилайзера используется цифровой код, который предварительно следует записать в память блока управления.Для этого необходимо пройти описанную выше процедуру активации, а затем выполнить действия:

Повернуть красный ключ до положения включения зажигания и дождаться пока не погаснет контрольная лампа иммобилайзера на комбинации приборов.

Набрать цифры будущего шестизначного кода. Для этого допускаются любые числа от 1 до 9. Набор выполняется быстрыми нажатиями до упора на педаль газа. При нажатии будет загораться лампа иммобилайзера, а при отпускании — гаснуть. После набора цифры следует нажать на педаль газа и удерживать ее до тех пор, пока не погаснет индикатор иммобилайзера (примерно 5-6 секунд). Затем можно набирать второе число и так далее. Если сделать ошибку при наборе и сохранении, то индикатор иммобилайзера не погаснет, а станет мигать. В этом случае всю процедуру проводят заново начиная с активации.

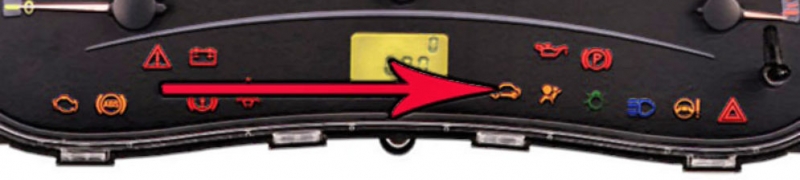

После набора и записи последней цифры индикатор иммобилайзера не погаснет. Нужно удержать педаль газа еще 10 секунд и отпустить.

Выключить зажигание и вынуть из замка красный ключ.

В случае возникновения проблем с запуском необходимо отключить иммобилайзер ранее записанным кодом, для этого потребуется:

Включить систему зажигания. В случае использования ключа с поврежденным или нераспознанным чипом возможно кратковременное срабатывание стартера, которое не приведет к пуску, поскольку цепи подачи топлива и зажигания отключены. На комбинации приборов активируется и будет мигать индикатор иммобилайзера.

Выждать около минуты, пока не погаснет значок.

Ввести код путем нажатия на педаль газа. Для ввода цифры следует быстро нажимать педаль до упора. Количество нажатий соответствует цифре кода. Для разделения между числами используется длительное нажатие на педаль (около 6 секунд). Процедура ввода, по сути, повторяет процесс программирования кода.

После введения шестой цифры включится цепь бензонасоса, а также будет гореть индикатор иммобилайзера. При ошибочном вводе цифры значок будет мигать. В этом случае процедуру ввода кода повторяют с первой цифры.

Как отключить иммобилайзер своими руками?

Существует вариант временного отключения иммобилайзера, который может потребоваться при установке сигнализации с автозапуском.Для установки системы обхода применяется:

Блок управления с заложенным в него ключом или меткой. Используется закладка ключа или чипа в устройство, которое находится в глубине приборной панели. При активации автозапуска реле сигнализации задействует блок и двигатель пускается в обход основной схемы.

Блок бескючевого обхода иммобилайзера. Ставится отдельное устройство управления, которое эмулирует ключ зажигания с чипом.

Блок Bosch М7 4

Перед тем как приступить к выполнению операции на автомобиле с блоком Bosch М7.4 необходимо подготовить:

• компьютер или ноутбук с предустановленной программой Winflashecu v.1.14 (дистрибутив доступен для свободного скачивания);
• адаптер и шнур K-Line, например, VAG-COM 409.1;
• заранее скачанное программное обеспечение для блока с отключенной поддержкой иммобилайзера;
• несколько проводов с различной длиной.

Чтобы отключить иммобилайзер на Калине, нужно выполнить следующие действия:

Снять провода с клемм аккумулятора и отключить колодки жгутов проводки с блока ЭСУД, установленного под капотом автомобиля. Для отключения необходимо демонтировать защитную верхнюю крышку и вытянуть плоский фиксатор разъема. Все работы ведутся на колодке с большими размерами. Малую колодку можно не отключать от блока.

Вставить провод в контакты А4 и В2 со стороны жгута. Эти кабели будут использоваться для дополнительной подачи положительного напряжения 12 В. Для этого их соединяют с клеммой батареи через промежуточный выключатель.

Установить разъем на место и застегнуть фиксатор.

Подключить адаптер к диагностическому разъему, расположенному в салоне. Разъем находится под пластиковой крышкой, установленной на центральной консоли.

Установить в настройках компьютера скорость передачи данных 38400 бит/сек.

Запустить приложение Winflashecu и выбрать в диалоговом окне номер порта, скорость (38400 бит/сек) и тип блока М7.4. В правом нижнем углу окна будет надпись «Нет связи».

Подать дополнительное питание на пины А4 и В2.

Включить зажигание. Уведомление «Нет связи» должно смениться на «Связь с ЭБУ» и станут активны кнопки запуска операций.

Прочитать данные EEPROM (программное обеспечение блока) и сохранить их на жесткий диск компьютера.

Выбрать новое программное обеспечение и загрузить его в память блока при помощи кнопки «Запись EEPROM».

Дождаться подтверждения успешности загрузки.

Закрыть программу и выключить зажигание.

Снять провода дополнительного питания.

Проверить возможность запуска автомобиля ключом без чипа. Знак иммобилайзера будет зажигаться на комбинации приборов при пуске и гаснуть через несколько секунд.

Распиновка разъемаНастройка программыФункции «перепрошивки»

Блок Bosch 7 9 7

При установке блока управления Bosch 7.9.7 (нормы Евро 2) его необходимо доработать, путем перепайки одного резистора. Эту задачу лучше доверить человеку, имеющему опыт работы с пайкой мелких электронных компонентов. После этого производится «перепрошивка» блока по описанной выше процедуре.

Блок Январь 7 2

В случае применения ЭСУД типа Январь 7.2 процедура имеет совершенно иной вид.Перед началом работы необходимо подготовить:

• адаптер K-Line, например, ВМ9213;
• компьютер или ноутбук с установленной программой ChipLoader 1.97.7.;
• паяльник с мощностью 25-40 Вт;
• припой и канифоль;
• провода и переключатель;
• резистор с сопротивлением от 3,6 до 5 кОм;
• штекеры для подключения проводов к блоку управления;
• аккумулятор 12 В (штатный или от блока бесперебойного питания);

Для того чтобы убрать функцию иммобилайзера из блока, следует:

Отключить питание от бортовой сети автомобиля и снять ЭБУ.

Обернуть корпус блока изолятором.

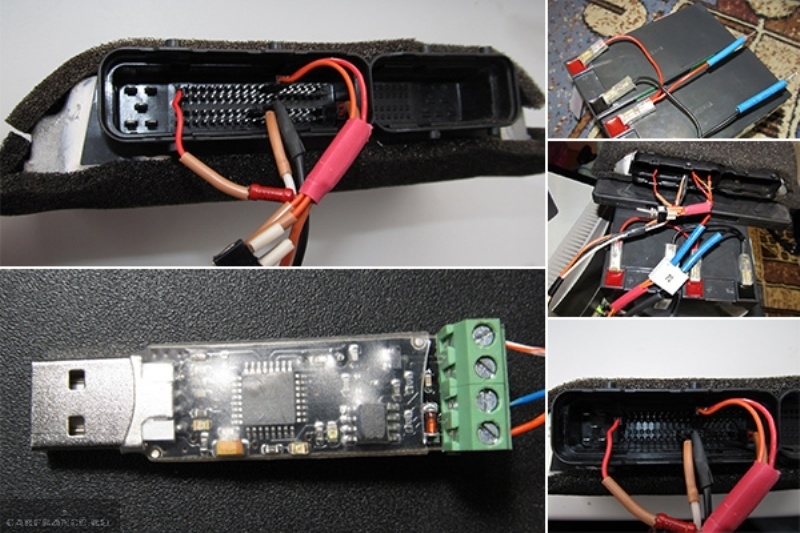

Собрать схему в соответствии с фото.

Подключить адаптер к компьютеру.

При помощи тумблера сымитировать включение зажигания.

Запустить приложение и установить связь с блоком.

Считать заводские данные блока и сохранить их на жесткий диск.

Считать EEPROM и нажать кнопку «Удалить ИММО». Дождаться появления подтверждающего окна с текстом «Иммобилайзер успешно удален».

Закрыть приложение.

Выключить тумблером зажигание.

Перед установкой блока управления на машину следует отключить сигнал от устройства иммобилайзера. Если колодка с блока ИММО будет снята, то в ней необходимо замкнуть контакты с номерами 9 и 18.

Схема подключенияСхема подключения с элементами цепиПодключение блока ЯнварьДиалоговое окно приложения с последовательностью действийИммобилайзер отключенСхема установки перемычки в штекере блока

Блок Январь 5 1

Для отключения иммобилайзера в блоке Январь 5.1 необходимо выпаивать и перепрограммировать флеш-память EEPROM. Данную операцию не рекомендуется производить самому, а выполнить в мастерской, поскольку в процессе выполнения задачи потребуется программатор и термофен для пайки.

Почему иммобилайзер не работает и как это исправить?

Основными причинами неработоспособности иммобилайзера являются:

Неактивированный блок управления и рассинхронизация ключа и автомобиля. Для исправления этих неисправностей обычно хватает процедуры повторной активации.

Попадание жидкости во внутренности блока. В этом случае устройство придется снять с машины и просушить. Если после этого работоспособность системы не восстановится, то блок подлежит замене.

Выход из строя предохранителя цепи питания. За питание иммобилайзера отвечает 10-амперный (на Калине 1) или 15-амперный (Калина 2) предохранитель, установленный в монтажном блоке в панели приборов. Если после замены предохранителя устройство не работает или происходит повторный выход из строя плавкой вставки, то автомобиль следует отбуксировать для тщательной диагностики в сервисный центр.

 Загрузка …

Видео «Отключение блока иммобилайзера»

Канал Полезные советы от Шурани демонстрирует отключение блока иммобилайзера АПС 6 на Калине.У Вас остались вопросы? Специалисты и читатели сайта AvtoBEZ.com помогут вам, задать вопрос

Как отключить иммобилайзер на Ладе Калине самому

Содержание

• 1 Рекомендации по правилам отключения
• 2 Разблокируем «АПС»

Действительно ли можно и как отключить иммобилайзер в Лада Калина? Для многих владельцев этот вопрос обладает неподдельным интересом. Что подразумевается под этим устройством? Это специальное средство, еще именуемое как автомобильная противоугонная система (или АПС), позволяющее заблокировать возможность пуска мотора.Сегодня рассматриваемые здесь устройства подразделяются на 2 категории: контактные иммобилайзеры и их бесконтактные аналоги. Первая группа изделий управляется посредством ключа, а вторая способна работать с помощью брелока, а также специальной карточки. Весьма частыми являются случаи отказа. Здесь у владельцев возникает указанный нами вопрос как отключить иммобилайзер.Множество владельцев Лада Калина считают свой автомобиль беспроблемным в плане надежности транспортным средством, и вдруг такая досадная неисправность, как отказ иммобилайзера! Из-за частых «зависаний» этого модуля завести авто становится не под силу не то что угонщикам, но даже самому владельцу, поэтому многих и интересует вопрос как отключить иммобилайзер.

Далее подробно расскажем, с помощью каких действий, и как отключить иммобилайзер. Также необходимо знать, где находится это устройство, и как снять его в случае необходимости.

Напомним, что почти все модельное семейство Лада Калина, оборудуемое моторами с распределенным впрыском, изначально оснащается устройством «АПС4», предназначенным для предотвращения попыток угона. Схема работы модуля проста и построена на следующих моментах. Устройство передает импульсы в ЭБУ мотора, после чего производится блокировка цепи управления топливным насосом и узлом зажигания. Разблокировать можно только применив специальный ключ. Поэтому отключение иммобилайзера очень актуальный вопрос. При этом, многие автовладельцы не знают где находится данное устройство, а также как снять его.

Заметим, что данное устройство обладает большой чувствительностью. Оно способно выйти из строя даже во время выполнения диагностического запроса на работающем моторе или при включении звонка обычного мобильного телефона.

Производитель прислушался к нареканиям владельцев и дооснастил автомобиль Лада Калина вспомогательным пусковым устройством, позволяющим завести мотор при вышедшем из строя блокираторе. Для осуществления такого пуска от водителя требуется ввод специального шестизначного кода. Перед этим следует несколько раз надавить на педаль газа, после чего система согласится на ввод кода, разрешит пуск мотора и одноразовую поездку.Указанные неудобства раздражают владельцев Лада Калина, и они не выбрасывают из головы отключение иммобилайзера. Но можно ли это совершить самостоятельно? И где находится это устройство?

Рекомендации по правилам отключения

Отключение иммобилайзера задача не сложная, но в этом деле важна последовательность. Для деактивации устройства действуем согласно схеме, прилагаемой производителем. Обнаруживаем устройство, где стоит оно, и пробуем отключить его от питающего модуля.Запасаемся инструментом:

• резиновым молотком;
• отверткой с крестообразным профилем;
• фигурной битой;
• карданного типа шарниром с соответствующим удлинителем.

Действуем!

Снимаем АКБ.

Извлекаем защиту приборной панели.

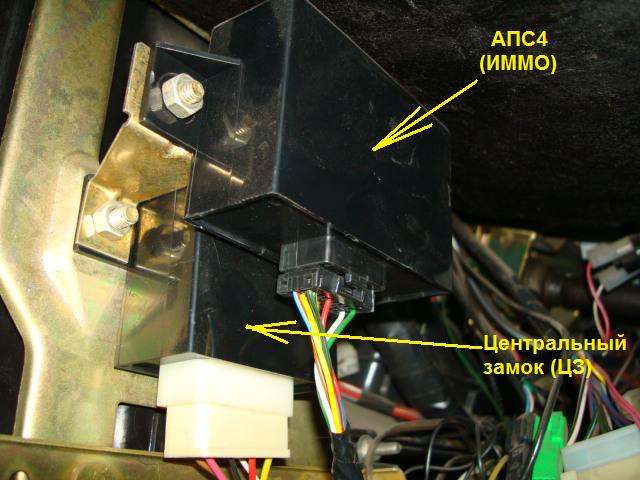

Иммобилайзер выглядит как черная коробка небольших габаритов и расположен за управляющим модулем отопления салона. Здесь сложность возникнет с подступом к болтам, которыми зафиксировано устройство.

Предварительно потребуется обесточить «АПС». Для этого выдергиваем штекер, придерживая рукой его пластмассовый фиксатор.

Иногда владельцы LADA Kalina забывают о необходимости восстановления диагностической связи (линии) после демонтажа противоугонного модуля. Для этой цели потребуется перемычка, посредством которой происходит восстановление обмена импульсами между колодкой диагностики и самим ЭБУ. Если потребность в такой опции отсутствует, то действуем проще – коммутируем соответствующие кабели, чтобы обеспечить функционал «K-line».

Завершив процедуру удаления, снова настраиваем «АПС». Потребуется стереть весь перечень данных, сохраняемых иммобилайзером в энергозависимой памяти модуля управления мотором.Данный процесс имеет следующий вид.

Не забываем заранее извлечь разъем с проводами из гнезда устройства.

Теперь прибегаем к соединению контактов, маркируемых как «18» и «9.1».

Вскрываем корпус контроллера, где стоит он, видно на схеме, и вставляем чип с чистящей утилитой вместо штатной микросхемы проводки. Пытаемся запустить двигатель. Он заведется в случае корректного выполнения всех указанных действий.

Если не получается извлечь обозначенную микросхему, то можно найти программный продукт «Combiset», который также способен выполнить очистку памяти. Когда и этот способ не приносит результата, тогда потребуется перепаять само гнездо схемы.

Более везучими оказались владельцы LADA Kalina с ЭБУ в версии «Январь 5.1». Модуль позволяет легко установить программу «Eeprom». Она способна перезаписать данные с новой прошивкой, которую можно получить от необученного противоугонного устройства посредством считывания с бортового контроллера. Указанные действия обеспечивают возможность ЭБУ самостоятельно генерировать требуемый пароль, после чего пуск мотора будет разрешен.Иногда имеют место случаи, когда не удается в полном объеме ликвидировать данные, к примеру, с «Eeprom». Выход есть! Пробуем редактировать дамп-файл. Здесь байты от «2» до «7» сменяем буквами «FF».

Разблокируем «АПС»

Заметим, что штатный иммобилайзер в LADA Kalina является примитивным устройством по сравнению с прочими современными электронными комплексами. Если к присутствующей в Ладе системе присоединить дополнительный датчик раскачивания, тогда сигнализация превратиться в конкурентоспособное устройство.Здесь проблемы способны появиться только при коммутации охранной системы с цепью пуска мотора в автоматическом режиме. Дело в том, что она не «желает» функционировать совместно с иммобилайзером. А если владелец потерял ключи или захотел установить другую сигнализацию? Как в такой ситуации самостоятельно разблокировать противоугонный модуль? «АПС» в данном авто находится в зависимости от микрочипа, присутствующего в ключе зажигания.

Иммобилайзер подвергается разблокировке при поступлении соответствующего импульса с ЭБУ. Данная опция функционирует только при условии активации системы. Удостовериться в данном факте несложно. Закрываем двери и обнаруживаем загоревшийся символ иммобилайзера.

Выдерживаем 20-секундную паузу и, если символ погас, значит, система является активированной. Все дальнейшие манипуляции по разблокировке устройства выполняем по вышеприведенному алгоритму.

Как можно отключить иммобилайзер на Калине

Как отключить иммобилайзер на Калине? Автомобилисты часто задают такой вопрос специалистам. Современные автомобили, практически все, имеют штатные иммобилайзеры. Это так называемые автомобильные противоугонные системы (АПС), которые блокируют пуск двигателя.

Типы

Иммобилайзеры подразделяют на бесконтактные и контактные.Контактные управляются ключом, а бесконтактные работают с помощью карточки или специального брелока. Очень часты случаи, когда на Ладе не работает иммобилайзер. Поэтому многие автовладельцы Лады Калины интересуются, как же его отключить.Ладу Калину считают одной из самых популярных и покупаемых машин российского автопрома. Она в сравнении с ВАЗ 2110 и Приорой довольно экономична и маневрена.

Особенности

Владельцы Лада Калина считают, что у автомобиля практически нет проблем, кроме иногда зависающего иммобилайзера. Автомобиль не могут завести не только угонщики, но и владелец. Расскажем о том, как отключить иммобилайзер на Калине.Все новые Лады, выпускаемые с инжекторным двигателем, получают в комплекте АПС-4 — типичное устройство против угона. Принципиальная схема работы противоугонщика состоит в следующем. Он передает данные о работоспособности системы на блок, управляющий машиной, и блокирует цепь бензонасоса и зажигания до разблокировки их особым ключом.Электронное противоугонное устройство на Калине очень чувствительное и переменчивое. Из строя его может вывести запрос о диагностике системы при работающем двигателе, и даже звонящий мобильный телефон. Вообще владельцу приходится решать множество проблем из частого программного сбоя и неисправности иммобилайзера.

Всему причина — линия Калин. По многочисленным жалобам и просьбам владельцев Лада Калина — типа «не заводится иммобилайзер» — фирма продумала и оснастила автомобили альтернативной функцией для пуска двигателя в случае сбоя противоугонки.

Для этого водителю надо ввести секретный шестизначный код. Владелец непутевого иммобилайзера должен установленное количество раз продавить педаль акселератора, тогда только система позволит ввести код, включит аварийный режим и разрешит одну поездку.После подобных мытарств, в голову приходит только одно: деактивировать иммобилайзер. Как это сделать самому?

Несколько советов по деактивации иммобилайзера

Отключение иммобилайзера: действуем по схеме.По схеме, прилагаемой заводом изготовителем, находим иммобилайзер и пытаемся отключить его от блока питания. Необходимо будет воспользоваться:

• воротком,
• фигурной битой,
• плюсовой отверткой,
• карданным шарниром и удлинителем.

Демонтируем аккумулятор и снимаем защиту с панели приборов. Иммобилайзер похож на небольшую коробочку черного цвета и находится за панелью управления отоплением автомобиля. Достать болты, которыми он крепится, нелегко.Перед этим нужно обесточить АПС (придерживая пластиковый фиксатор, выдернуть штекер).Некоторые владельцы забывают восстановить диагностическую линию после извлечения противоугонного устройства. Для ее восстановления понадобится перемычка, которая восстановит обмен данными между ЭБУ силового агрегата и диагностической колодкой. Если эта опция не нужна, просто соединяем провода, восстанавливая K-line. Разъем возвращаем на место.После удаления, необходимо заново настроить АПС. Здесь очень важно стереть все данные, которые сохранял иммобилайзер Лада Калина на ЭБУ (блоках энергозависимой памяти). Процесс выглядит следующим образом. Соединяем контакты 18 и 9.1, предварительно вынув разъем штатной проводки из иммобилайзера. Далее вскрывается ЭБУ и вставляется чип — на нем чистящая утилита — вместо штатной микросхемы проводки.

Делаем попытку запустить двигатель. Если все действия были проведены правильно, машина заводится. В случае когда микросхему не удается удалить, нужно найти и установить программу типа Combiset, которая очистит память. Если и это не помогает, придется перепаять гнездо под микросхему.

Гораздо больше повезло владельцем Лада Калина с новым устройством Январь 5.1. В этом случае легко устанавливается программа Eeprom, которая перезаписывает данные, и новую прошивку к ней (полученную с необученного иммобилайзера, путем считывания с контроллера). Проведенные манипуляции позволяют самому ЭБУ сгенерировать необходимый пароль, и разрешить пуск двигателя.

Действия по разблокировке АПС Лада Калина

Штатное противоугонное средство автомобиля хоть и работает стабильно, но среди современных систем, слишком примитивно. Если добавить к существующей системе Лады еще один датчик раскачивания, то сигнализация станет конкурентна в средней ценовой категории.Проблемы могут возникнуть лишь при подключении охранной системы к пуску двигателя на автомате. Она не соглашается работать с иммобилайзером.В случае когда владелец решил поставить новую сигнализацию, или утеряны ключи, появляется вопрос: как разблокировать иммобилайзер?

Может ли хозяин автомобиля, не обращаясь на станцию технического обслуживания, самостоятельно решить это вопрос? АПС Лады Калины зависит от микрочипа находящегося в ключе зажигания. По сигналу, идущему с блока управления, иммобилайзер разблокируется.

Эта функция работает только на активированной системе. Удостовериться в этом легко. Закрываем все двери. Загорелся значок иммобилайзера. Выжидаем 20 секунд, и если она плавно тухнет, система активирована.

Как отключить иммобилайзер ВАЗ или «Калины»? :

Иммобилайзер — это один из видов защиты автомобиля от угона. Практически каждый современный автомобиль имеет в своем оснащении такое устройство, устанавливаемое на заводе-изготовителе. Иммобилайзер связан с контроллером впрыска топлива в двигатель на физическом и программном уровне. Если он не получает разрешающего сигнала на запуск двигателя, то машина не заведется.

Виды иммобилайзеров

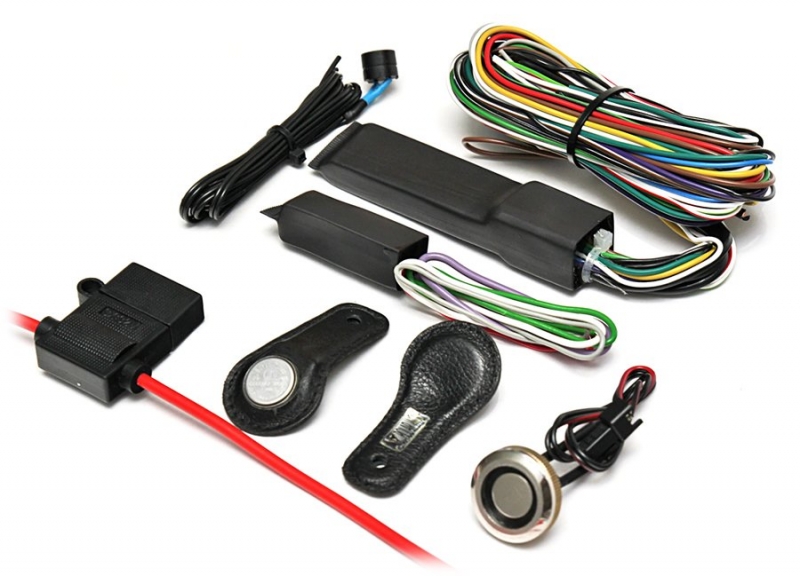

Нештатный иммобилайзер (который устанавливается уже после покупки автомобиля) разрывает наиболее значимые электрические цепи автомобиля. К примеру, блокируется стартер автомобиля или зажигание. Если такое произойдет, то даже в случае проникновения внутрь него воров, транспортное средство гарантировано не двинется с места. К тому же есть и такие устройства, которые блокируют неэлектрические системы.Некоторые иммобилайзеры могут работать без разрыва цепей. Такие устройство называются CAN, что можно расшифровать как (Controller Area Network). Двигатель в таком случае блокируется программно: на «мозги» автомобиля приходят определенные сообщения, которые либо разрешают, либо запрещают запуск.

Активация иммобилайзера

Включение и отключение иммобилайзера сделано так, что доступно лишь хозяину автомобиля. Чаще всего это действие осуществляет кодовый электронный ключ. Есть также иммобилайзеры, в которых код нужно вводить вручную, но они очень мало распространены. Перед запуском автомобиля ее хозяин вставляет кодовый ключ в специальный разъем, что разрешает иммобилайзеру отключить охрану и позволить завести мотор. Есть и другой способ: перед антеной охранной системы водитель должен разместить специальный чип. Иммобилайзер в этот момент считает код.

Если на автомобиле установлена система с ручным вводом кодов, то водителю нужно его ввести самому, после чего иммобилайзер выключится.

Если злоумышленник разрушит иммобилайзер или отключить его несанкционированным способом, то системы автомобиля останутся недоступными.

Состав иммобилайзера

Практически все иммобилайзеры автоматически включают охрану автомобиля, если владелец не производит никаких действий с ним.В состав иммобилайзера входит два компонента:

• Блок управления. Это центр системы, в котором владелец отправляет сигнал на снятие или постановку автомобиля на охрану.
• Ключ, который есть у хозяина транспортного средства. Чаще всего в этом ключе спрятан чип, который распознается иммобилайзером.

Возможные проблемы

Некоторые модели имеют некоторые проблемы с противоугонным устройством: оно периодически отказывается работать, когда надо разблокировать автомобиль. В этом случае будет полезно знать, как отключить иммобилайзер. Будет рассмотрен пример отключения охранной системы на примере «Лада Калина».Также очень много проблем владельцам доставляет иммобилайзер ВАЗ 2110. Как отключить его, тоже будет понятно после прочтения этой статьи.

Иммобилайзер на «Лада Калина»

«Лада Калина» является наиболее востребованным автомобилем, который производится на территории Российской Федерации. Сравниться с ним способны, пожалуй, только знаменитая «десятка» (ВАЗ 2110) и ее наследница «Лада Приора». Это очень экономичный автомобиль: у него достаточно низкий расход топлива, да и запчасти стоят не очень дорого. К тому же «Лада Калина» очень крепко сколочена, что идеально подходит для плохих российских дорог. Вообще, у хозяев практически нет проблем с этим автомобилем, кроме периодического отказа противоугонной системы: оно зависает и завести авто становится невозможным не только для злоумышленников, но и для владельца. Эта статья посвящена тому, как можно отключить иммобилайзер на «Калине».В стандартное оснащение всех инжекторных автомобилей АвтоВАЗа (кроме моделей 2101—2107) входит иммобилайзер. Чаще всего это АПС-4, но некоторые модели имеют АПС-6 (машины начиная с 2004 года выпуска).

Проблемы возникают с обеими моделями, но их легко решить, если знать, как отключить иммобилайзер.

2110, которая является одной из самых старых моделей, также имеет в оснащении противоугонное устройство (но только в том случае, если установлен инжекторный двигатель).

Принцип работы

АПС-4 работает по следующему принципу: данные передаются в блок управления двигателем. Из-за этого зажигание и бензонасос остаются заблокированными до возращения владельца, который деактивирует охрану при помощи ключа. Именно так работает иммобилайзер на автомобилях ВАЗ.Отключить иммобилайзер АПС-6 немного сложнее, потому что его конструкция усовершенствована. Чип встроен в ключи, а считыватель спрятан в глубине рулевой колонки. Это позволило реализовать такие функции, как дистанционное управление стеклоподъемниками, противотуманными фарами и т. п.

Аварийное отключение иммобилайзера

Иммобилайзер на автомобилях ВАЗ — вещь очень капризная, потому что ее легко вывести из строя даже сигналом с сотового телефона. Самое опасное — диагностика заведенного автомобиля. Проблемы с противоугонными устройствами доставляют массу проблем владельцам. Как отключить иммобилайзер в таком случае? АвтоВАЗ создал альтернативный метод для этого, специально для форс-мажорных ситуаций.Он заключается в том, что владелец автомобиля вводит секретный шестизначный код, но и тут не все так гладко. Ввод пароля осуществляется нажатием на педаль газа определенное число раз. В таких случаях лучше всего знать, как отключить иммобилайзер полностью. Можно ли сделать это, не имея под рукой ключа?

Как отключить иммобилайзер вручную?

Отключение иммобилайзера на «Ладе Калине» проще всего сделать, если отключить его от блока питания, но сначала нужно добраться до него. Понадобятся следующие инструменты:

• отвертка крестом;
• удлинитель;
• фигурная бита;
• карданный шарнир.

Сначала нужно снять с автомобиля аккумулятор. Иммобилайзер расположен за управлением системой отопления салона: это небольшая черная коробочка, размеры котором примерно 5х10 сантиметров. Добраться до него очень затруднительно, потому что болты крепления расположены очень неудобно. Предварительно нужно снять кабель питания с иммобилайзера: штекер легко вытянется, если нажать на его фиксатор.После снятия питания следует восстановить диагностическую линию. Теперь извлечение закончено и начинается настройка АПС. Самое главное — удаление информации, которую оставил иммобилайзер в электронном блоке управления. Чтобы это сделать, нужно вынуть разъем проводки из иммобилайзера и связать в нем контакты 18 и 9.1. Теперь требуется вскрыть электронный блок управления (только если это модель Bosch M 1.5.

4), на место стандартной микросхемы нужно установить чип с утилитой для очистки данных (Eeprom) и попробовать завести двигатель. Если все действия проделаны верно, то мотор запустится.

Если стандартный чип извлечь не получается, то нужно будет устанавливать утилиту Combiset. Ее принцип действия точно такой, как у Eeprom. Если этого не сделать, то придется перепаять гнездо под новую микросхему.Если модель ЭБУ Bosch MP7.0H, то придется также применить паяльник, поскольку запоминающее устройство крепко заделано. В общем, выбираем для себя что лучше: устанавливать утилиту Combiset или паять гнездо.Иногда на удаление данных наложено ограничение, к примеру, с Eeprom не получится удалить полностью все данные. Но и это не должно стать препятствием: нужно немного отредактировать файл дампа (байты 2–7 заменяются буквами FF). Для людей, которые на «ты» с техникой, не будет ничего проще, как отключить иммобилайзер на «Калине».

Эта статья должна была просветить владельца автомобиля ВАЗ, как отключить иммобилайзер. Сразу стоит оговориться, если нет уверенности в действиях, то не стоит браться за отключение противоугонной системы. Лучше всего запомнить секретный пароль и в случае возникновения проблем просто ввести его, нажав на педаль определенное число раз.

Неисправности иммобилайзера на Лада Калина: активация, отключение и обход

Главная страница » Подключение и установка » Неисправности иммобилайзера на Лада Калина: активация, отключение и обходВ автомобилях Lada Kalina модуль управления блокиратором располагается в отсеке за контрольным щитком, в области установки центрального воздуховода отопительной системы. Антенный элемент для обработки и получения сигналов выполнен в виде кольца и находится в выключателе зажигания. Сам чип устанавливается в головку ключа. Его считывание производится автоматически, когда последний устанавливается в замок зажигания.Расположение основного модуля управления блокирующим устройством

Доступ к устройству

В моделях Лада для того, чтобы добраться до механизма, позволяющего блокировать двигатель, понадобится следующее:

• отвертка с крестовым наконечником;
• удлинитель, оснащенный карданным шарниром;
• головка для крестообразных болтов;
• пластмассовая отвертка для демонтажа облицовочных элементов центральной консоли.

Перед тем как отключить иммобилайзер на Калине, к нему надо обеспечить доступ:

От АКБ автомобиля отсоединяется кабель с отрицательным контактом.

Открывается пепельница в салоне. Откручивается четыре болта, фиксирующие ее корпус, после чего она демонтируется из посадочного места.

Производится демонтаж двух заглушек, которые установлены по бокам от клавиши активации световой сигнализации.

Выкручивается еще два крепежных болта. Они расположены под заглушками.

Производится снятие рычагов для регулировки температуры в салоне, а также направления потока воздуха.

Центральная панель управления печкой вытягивается на себя. Ее надо демонтировать с защелок.

Выполняется отключение электрических колодок, которые подведены к кнопкам управления.

Затем владелец может демонтировать штатный модуль, установленный под центральным воздуховодом. Устройство зафиксировано посредством двух болтов, рядом располагается ЭБУ.

Выполняется отключение разъема с проводами от модуля, для этого достаточно нажать на фиксатор.

Как активировать иммобилайзер

Процедура включения иммобилайзера ДВС на ВАЗ Калина может отличаться в зависимости от модели авто.

Активация на Калине-1

Инструкция по включению противоугонного средства на автомобилях первой серии:

Подготавливается мастер-ключ, с его помощью будет выполняться активизация устройства. Этот элемент оснащается красной меткой на корпусе, его нужно вставить в замок.

Выполняется проворачивание ключа для активации зажигания. Поскольку блокирующее средство отключено, спустя шесть секунд на приборной панели начнет моргать диодный индикатор. Если этого не произошло, то блокиратор включен. Значит, он уже обучен и его активация не нужна.

Ключ прокручивается, чтобы отключить зажигание, диодная лампочка будет функционировать в режиме частых вспышек. На протяжении последующих шести секунд необходимо извлечь мастер-ключ и вставить в замок обычный.

Включается зажигание, для этого прокручивается личинка замка. Зуммер должен издать тройной звуковой сигнал в подтверждение. Если этого не произошло, возможно, автовладелец не успел уложиться в шесть секунд. Иногда проблема состоит в самом иммобилайзере.

Затем надо подождать шесть секунд, зуммер должен издать двойной звуковой импульс. Производится отключение системы зажигания в машине. Ключ можно демонтировать из выключателя.

На протяжении последующих 6 секунд включается зажигание, но для этого применяется мастер-ключ. На приборной панели машины должен заморгать световой индикатор блокиратора двигателя. При его включении зуммер издаст еще один импульс.

Зажигание отключается, но ключ пока не вытаскивается из выключателя. Через определенное время раздастся еще один звуковой импульс, а моргание диодного индикатора на приборке будет более интенсивным. Между отключением зажигания и учащенным морганием лампочки должно пройти примерно 15 секунд. Но интервал может быть и другим, все зависит от модели блока управления мотором.

В течение последующих десяти сек. быстро активируется зажигание на три секунды, затем оно отключается.

Аварийная сигнализация автомобиля издаст тройной импульс. Это свидетельствует о том, что процедура обучения завершена. Затем следует подождать, пока диодная лампочка на приборной панели не перестанет мигать. Обучающий ключ извлекается из выключателя.

Активация на Калине-2

На вторых версиях авто процедура включения своими руками выглядит по-другому:

В замок вставляется ключ, производится активизация зажигания, зуммер издаст звуковой импульс. Когда раздастся последний сигнал, система выключается. Если запуск двигателя машины осуществлялся с применением обучающего ключа, то иммобилайзер не издаст звуков. Автовладельцу придется подождать несколько секунд и приступить к следующему шагу.

В течение 6 секунд выполняется установка ключа в выключатель, зажигание надо активировать еще раз. Биппер воспроизведет тройной сигнал.

Обучающий ключ извлекается и вставляется следующий, это надо успеть сделать за шесть секунд.

Производится отключение зажигания. Извлекать ключ из выключателя не нужно. Зуммер воспроизведет звуковой импульс. Затем включается зажигание, в этот момент должен сработать гудок на рулевом колесе авто. Это свидетельствует о завершении процедуры обучения метки ключа, информация о ней занесена в блок управления.

Выполняется выключение зажигания. На панели приборов перестанет работать диодный индикатор. Если лампочка еще моргает, то иммобилайзер нерабочий.

Канал «Avtodopka» подробно рассказал об активации блокирующего штатного устройства на Калине.

Как отключить иммобилайзер самому

Чтобы убрать блокиратор и удалить информацию о нем из памяти, можно использовать несколько вариантов.

Блок Bosch М 7 4

Процедура выполняется после подготовки:

• ПК либо ноутбука с утилитой Winflashecu, версия программы должна быть 1.14 либо выше.
• шнура для интерфейса К-Лин с адаптером, можно использовать устройство ВАГ-КОМ 409.1;
• утилиты для перепрошивки и настройки управляющего модуля с отключенной поддержкой блокиратора;
• кабелей разной длины.

Выполнение задачи осуществляется так:

От аккумулятора отсоединяется отрицательная клемма — от блока управления двигателем надо отключить разъем с проводами. Последний располагается в моторном отсеке машины. Для выполнения задачи нужно снять защитную крышку и извлечь плоское крепление колодки. Все действия осуществляются на большом выходе, маленький разъем не трогается.

Производится установка кабелей на контактные элементы А4 и В2 со стороны колодки. Эти проводники будут применяться для дополнительной подачи 12-вольтного напряжения. Их рекомендуется заранее качественно подключить к АКБ, используя промежуточный переключатель.

Выполняется монтаж колодки обратно, производится фиксация крепления.

Подключается адаптер к диагностической колодке. Она установлена в салоне машины и защищена пластиковой крышкой на торпеде.

После подключения на ноутбуке в программе выставляется скорость передачи информации в 38400 бит/с.

Выполняется запуск программы. В открывшемся окне указывается номер порта и скорость. Также надо отметить тип управляющего модуля — М 7.4. В нижнем углу справа в главном окне будет гореть надпись «Отсутствие связи».

Затем подается напряжение на контакты А4 и В2. Производится активация зажигания. В правом нижнем углу главного окна программы появится сообщение «Связь с ЭБУ». Кнопка пуска операций будет активной.

Выполняется считывание информации EEPROM, это данные, которые инженеры АвтоВАЗа заносят в память ЭБУ. Их следует сохранить на ПК или ноутбук.

Затем выбирается новая версия прошивки и устанавливается в память микропроцессорного модуля. Для выполнения задачи используется клавиша «Запись EEPROM». Когда загрузка будет завершена, необходимо закрыть программу и отключить зажигание. Выполняется отсоединение кабелей дополнительного питания и производится запуск силового агрегата без ключа с меткой.

Блок Bosch 7 9 7

Перепрошивка микропроцессорного модуля осуществляется по вышеописанному алгоритму. Но нужно учесть, что этот блок подлежит доработке. Для этого придется перепаять один резисторный элемент на плате устройства. Рекомендуется обратиться на сервис, процедура должна осуществляться специалистами, имеющими опыт в пайке мелких деталей.Пользователь Vlad V подробно рассказал об отключении управляющего устройства блокиратора двигателя Бош модели 7.9.7.

Блок Январь 7 2

Для выполнения задачи подготавливается:

• К-Лин адаптер, к примеру, устройство ВМ9213;
• ПК либо ноутбук, на него предварительно загружается утилита ЧипЛоудер версии 1.97.7 или выше;
• паяльник с оловом и канифолью;
• комплект проводников и выключатель;
• резисторное устройство, сопротивление которого составит 3,6-5 кОм;
• разъемы для соединения проводов с управляющим модулем;
• рабочий аккумулятор.

Процедура отключения осуществляется так:

Выполняется обесточивание бортовой сети машины, для этого отключается питание от АКБ. Производится демонтаж микропроцессорного модуля.

Сам корпус устройства оборачивается изолятором. Надо собрать схему из подготовленных элементов, как показано на фото.

Производится подключение адаптера К-Лин к компьютеру.

Посредством выключателя имитируется работа системы зажигания.

На компьютере запускается программа. Автоматически выполняется синхронизация связи с блоком управления.

С помощью утилиты считывается установленная на управляющем устройстве прошивка, а затем данные о ней сохраняются в память компьютера. Если процедура считывания успешно окончена, нажимается кнопка «Убрать иммо». Надо подождать, пока на дисплее ПК либо ноутбука появится окно с надписью «Иммобилайзер удален».

Утилита закрывается. С использованием выключателя, как показано на схеме, выполняется отключение системы зажигания.

Перед обратной установкой блока управления от иммобилайзера отключается сигнал. Когда колодка отсоединена, куском кабеля следует замкнуть контактные компоненты, маркированные как 9 и 18.

Блок Январь 5 1

Процедура удаления в таких моделях иммо выполняется путем демонтажа и перепайка флеш-памяти из блока. Для осуществления задачи рекомендуется обратиться к специалистам, поскольку сделать это самостоятельно проблематично. Перепайка производится с использованием программатора, а также термофена.

Фотогалерея

Подробные фото схем приведены в этом разделе.Контактные элементы на Bosch 7-4, на которые надо подать напряжениеСхема соединения адаптера на примере модели блока Январь 7-2Электросхема подключения деталей для модуля 7-2

Аварийное отключение

Для аварийной деактивации автовладельцу потребуется цифровой код. Он заранее записывается в память микропроцессорного блока.Чтобы выполнить задачу, предварительно надо вбить в память пароль:

В замок устанавливается обучающий ключ, который проворачивается для активации зажигания. Необходимо дождаться, пока диодная лампа на контрольном щитке не перестанет моргать.

Надо ввести цифры кода, допускается применение символов от 1 до 9. Для назначения необходимо быстро нажать на педаль газа до конца. При каждом нажатии на приборке будет появляться лампочка блокирующего средства мотора. Если цифра пин-кода назначена, необходимо зажать педаль и держать ее в таком положении на протяжении шести секунд.

Таким же образом производится назначение следующих цифр пароля.

После ввода последнего символа индикатор иммобилайзера на контрольном щитке перестанет моргать. Автовладельцу необходимо удерживать педаль газа в выжатом состоянии в течение 10 сек. После этого ее можно отпустить.

Производится отключение зажигания, ключ можно демонтировать из замка.

После ввода пароля выполняется процедура аварийной деактивации иммо:

Активируется зажигание в автомобиле, на приборке появится индикатор блокиратора ДВС.

Когда значок перестанет моргать, выполняется ввод пин-кода. В среднем для того, чтобы индикатор погас, необходимо примерно 1 минута.

Для ввода пароля используется педаль газа, ее надо нажимать быстро и утапливать до конца. Количество нажатий должно соответствовать первому знаку пин-кода. Для разделения цифр педаль необходимо выжать и задержать в таком состоянии на протяжении 6 сек. Процедура ввода пароля соответствует его назначению.

После ввода последней цифры пин-кода активируется линия бензонасоса. На панели начнет гореть диодный индикатор иммо. Если код указан неверно, то лампочка будет моргать с перерывами — процедура ввода пароля повторяется заново.

Информацию о выполнении аварийного отключения иммобилайзера на Калине рекомендуется занести в бортжурнал автомобиля, если он ведется.Пользователь Артем Радиоэлектроника рассказал о неполадках в работе иммо и нюансах выполнения аварийного отключения.

Причины неисправностей иммобилайзера и как это исправить

Если иммобилайзер не работает, это может привести к серьезным последствиям вплоть до блокировки силового агрегата и невозможности его запуска.

Основные признаки и причины поломок устройства

Признаки, причины и способы их устранения:

При попытке запуска ДВС стартер крутит двигатель, но в цилиндрах мотора не воспламеняется горючая смесь. На приборной панели в этот момент горит лампочка вышедшего из строя блокиратора. Эти «симптомы» указывают на рассинхронизацию работы блока управления иммо, а также радиометки в ключе. Для восстановления работоспособности и выполнения ремонта надо еще раз обучить транспондерный ключ.

Обороты мотора машины плавают, когда двигатель функционирует на холостом ходу. Проблема обычно состоит в неправильной работе устройства, связанной с попаданием влаги на колодку подключения. Для ремонта необходимо просушить разъем и саму плату. Если последняя неработоспособна, она подлежит замене.

Поломка предохранительного устройства на цепи питания, в результате чего напряжение не подается на управляющий модуль блокиратора мотора. Этот элемент располагается в специальном блоке в центральной консоли. В первых версиях Калин работа иммобилайзера авто обеспечивается предохранителем на 10 А, а во вторых — на 15 ампер. Если эти компоненты часто перегорают, следует произвести детальную проверку электронной составляющей машины.

Способы устранения неисправностей

Программные неисправности в работе блока управления иммобилайзером на автомобиле Лада Калина решаются путем перепрошивки устройства.

Замена батарейки в пульте ключа

Процедура выполняется так:

Используя отвертку с крестовым наконечником, произвести откручивание болта на стороне части ключа. Этот элемент фиксирует две части корпуса друг к другу.

После выкручивания, используя отвертку с плоским лезвием, надо поддеть одну часть корпуса. Затем ключ разбирается.

Элемент питания установлен на плате внутри. Батарейку нужно извлечь, вместо нее поставить новую.

Две части корпуса ключа надо защелкнуть, затем закрутить болт, соединяющий их.

Замена устройства

Процедура смены управляющего модуля производится так:

От АКБ машины отсоединяется отрицательный контакт.

Производится демонтаж пластиковой накладки на контрольном щитке.

Отверткой с крестовым жалом откручивается два болтика, фиксирующих управляющий модуль блокиратора двигателя.

Затем сам блок демонтируется из посадочного места.

От устройства отключается разъем с проводами. Затем выполняется его демонтаж из места установки.

Монтаж нового микропроцессора выполняется в обратной последовательности. После установки потребуется произвести процедуру активации или обучения устройства. Если устанавливается блокиратор АПС-6, то он позволит завести мотор авто без включения иммо.

Канал «ИммоБокс» подробно рассказал о замене управляющего блока штатного противоугонного средства на Калине.

Обход иммобилайзера на Калине

Процедура обхода иммобилайзера рассмотрена на примере машины, в которой установлена сигналка Starline:

Сначала надо прошить основной модуль управления блокиратором. Версия прошивки должна быть L8 или выше.

Сам цифровой интерфейс также нужно перепрошить. Его версия должна составить не меньше 3.9.

Используя компьютер с программой, в настройках шины CAN+LIN надо включить опцию «Обход иммобилайзера».

Собрать все элементы охранной системы, выполнить подключение колодок и разъемов. Если противоугонный комплекс был установлен, то надо подать питание на блок управления сигнализацией.

Произвести отключение системы зажигания. Сервисную кнопку управления сигналкой надо нажать 14 раз. Когда произойдет последний клик, в течение 3 секунд необходимо завести двигатель авто.

Сирена сигналки воспроизведет сигнал, что свидетельствует о записи радиометки в память микропроцессорного модуля. Если произошел запуск двигателя, но сигнализация не сработала, то процесс привязки повторяется.

Обойти штатное блокирующее устройство может потребоваться при установке противоугонной системы. У сигнализаций часто возникает конфликт между иммо и блоком управления охранным комплексом. Возможно, некоторые функции выполняться не будут. Загрузка …

Видео «Реализация бесключевого обхода на Калине-2»

Пользователь Peter Klyushnikov рассказал о том, как обойти штатный блокиратор двигателя на авто с установленной сигнализацией Старлайн.
