Как поменять фару на калине

Как снять фару на Ладе Калине? 2 эффективных способа демонтажа

Актуальность снятия фары с машины может быть обусловлена необходимостью отрегулировать устройства, улучшить декоративные свойства или заменить старую комплектацию. Выпускающий Ладу-1118 завод использует в качестве базовых фонари следующих брендов – киржачский ЗАО «Автосвет» и Bosch. Изучите стекло и вы сами определите, с каким производителем имеете дело. Наличие символов AL идентифицирует продукцию Bosch.Также об этом свидетельствует использование поликарбоната в качестве материала для фонарей. Наличие колпачка лампы ближнего освещения указывает на принадлежность фары компании «Автосвет». Как снять фару на Ладе Калине для проведения с ней дальнейших манипуляций, и какие способы для этого существуют?

Устройство фар

Традиционно осветительная система рассматриваемой модели авто представлена распределёнными на три секции блоками, за счёт которых активируется ближний, дальний и габаритный свет, а также обозначается поворот. Активация ближнего света требует использования предназначенных именно для этой цели лампочек.Включение дальнего света обеспечивает одновременная работа блоков, которые отвечают за ближнее и дальнее освещение, а мощность каждого приравнивается к 55 Вт. Специальные прозрачные рассеиватели монтированы на переднюю часть каждой из упомянутых секций.Мощность поворотников, в свою очередь, составляет 20 Вт, их цвет оранжевый.Использование специального корректора позволяет регулировать фары. Работа электрического корректора базируется на электромеханическом приводе. Традиционно в регулировочной системе есть монтированное на панели приборов устройство, а также специальный привод, за счёт которого электрические провода в фарах соединяются.

Настройка такого электрического корректора требует полной разборки фар. Есть и другие причины для демонтажа осветительной системы. Это может быть монтаж новых осветительных элементов или тюнинг.

Выполнить данную манипуляцию можно двумя способами – со снятием бампера и без.Доступ ко всем верхним и нижним винтам будет открыт только при отсутствии переднего бампера. После изъятия винтов можно приступать и к снятию блок-фары, но предварительно стоит избавиться от колодок и проводов. В первую очередь рассмотрим технологию снятия бампера.

Руководство по снятию бампера

Бампер следует снимать согласно следующей инструкции:

Демонтаж фар

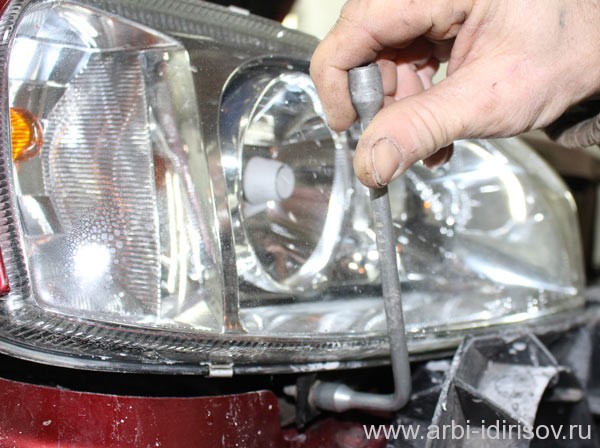

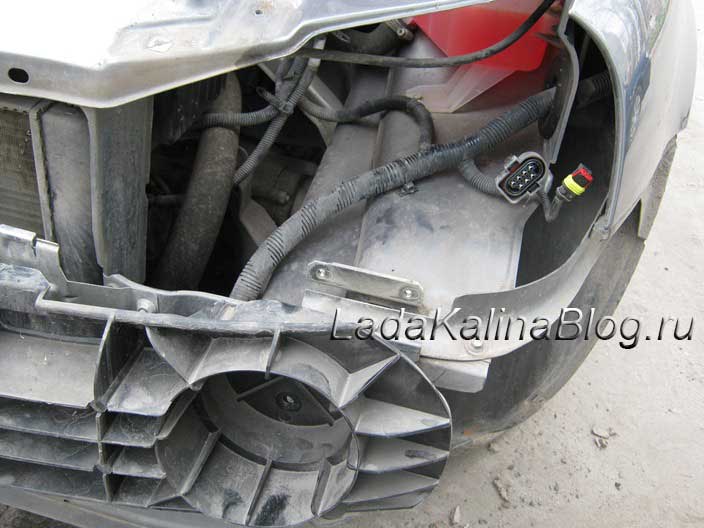

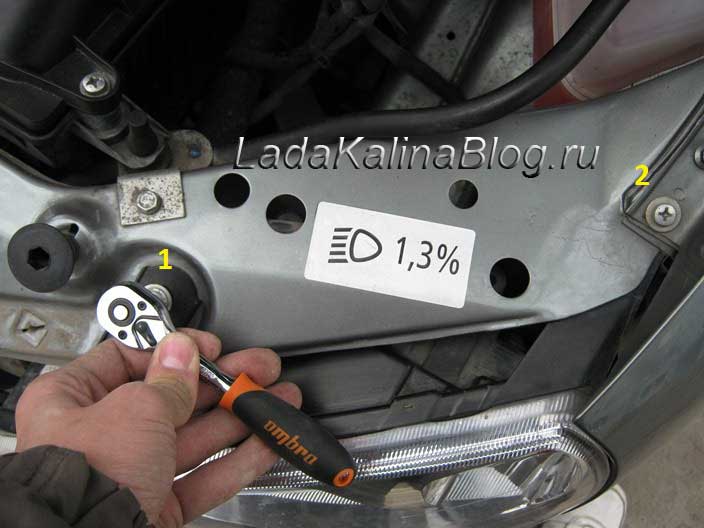

При условии снятого бампера дальнейшие действия по демонтажу фар выглядят следующим образом:

Демонтаж фары без снятия бампера

Не каждый водитель располагает достаточным количеством знаний и опыта, чтобы с первого раза самостоятельно снять бампер. Также данный этап занимает много времени, поэтому есть другой способ снятия фар с Калины. Рассматриваемый подход требует следующих действий:

Выводы

В снятии фар нет ничего сложного, если строго придерживаться инструкции, аккуратно работать и уметь обращаться с крепёжными элементами. После выполнения необходимых манипуляций – настройка, тюнинг или замена, вы сможете собрать конструкцию устройства в обратном порядке.Пожалуйста, оцените этот материал!(1

Как можно снять фару на Ладе Калине?

Многие автомобилисты интересуются, как снять фару на Калине. Ведь среди всех элементов автомобиля именно фары чаще всего становятся предметом доработки либо замены. Сама фара считается простым источником направленного света. Ее главным предназначением является освещение дороги, а также окружающей местности.

Особенности устройства фар

Стандартно фары Лада Калина объединены в блоки, которые разделены на три секции, обеспечивающие:

• ближний свет;
• габаритный и дальний свет;
• обозначение поворота.

При включении ближнего света используются исключительно лампочки для него. Если же включить дальнее освещение, загорается комплекс, состоящий из дальнего и одновременно ближнего освещения, при этом мощность каждого равна 55 Вт. Спереди на каждой секции указателей есть специализированные прозрачные рассеиватели.Поворотники светят оранжевым и имеют мощность около 20 Вт.Регулировка фар происходит с помощью специализированного корректора. Электрокорректор фар имеет электромеханический привод. Стандартная система регулировки содержит устройство, установленное непосредственно на самой приборной панели, и специализированный провод, который соединяет электропровода в фарах. Чтобы настроить электрокорректор фар, придется разобрать их.Замена или снятие системы освещения происходит по разным причинам. Среди наиболее распространенных выделяют:

• тюнинг фар;
• установка нового комплекта вместо старого;
• необходимость отрегулировать электрокорректор фар.

Перед тем как снять фару, когда требуется ее замена, желательно определить компанию, изготовившую деталь. Для этого необходимо внимательно осмотреть стекло. Если на нем присутствуют символы AL, данный комплекс освещения произведен заводом Bosch.

Как происходит демонтаж фар?

Система освещения в Калине имеет в своем составе:

• стекла либо поликарбонат;
• корпус;
• заглушки фонаря;
• сами лампы;
• светоотражатели;
• проводку;
• декоративные вставки.

Чтобы заменить и отрегулировать фары, чаще всего приходится снимать передний бампер. Только после этого все винты снизу, а также сверху станут более доступными. Как только они будут демонтированы, можно снять сам блок-фару, предварительно убрав все провода и колодки.Но не каждый автовладелец имеет достаточно опыта, чтобы демонтировать весь бампер. Кроме того, частой проблемой является нехватка времени для смены всей системы освещения. Именно поэтому замена освещения без полного демонтажа считается более популярной.Чтобы разобрать фару своими руками, нужно подготовить такие инструменты:

• один ключ на 8 и один на 10;
• крестовидные и плоские отвертки;
• новый компонент осветительной системы.

Чтобы модернизировать освещение на Калине, нужно осуществить такие действия:

Лада Калина — замена ламп блок-фары — журнал За рулем

Замена ламп в фаре автомобиля с 2013 года выпускаБлок-фара (левая): 1 — вентиляционная трубка; 2 — крышка секции ближнего света; 3 — крышка секции дальнего света; 4 — регулятор пучка света в вертикальной плоскости; 5 — патрон лампы габаритного света и дневного ходового огня; 6 — электрический разъем; 7 — регулятор пучка света в горизонтальной плоскости; 8 — патрон лампы указателя поворотаБлок-фара (левая): 1 — вентиляционная трубка; 2 — крышка секции ближнего света; 3 — крышка секции дальнего света; 4 — регулятор пучка света в вертикальной плоскости; 5 — патрон лампы габаритного света и дневного ходового огня; 6 — электрический разъем; 7 — регулятор пучка света в горизонтальной плоскости; 8 — патрон лампы указателя поворотаБлок-фара (левая): 1 — вентиляционная трубка; 2 — крышка секции ближнего света; 3 — крышка секции дальнего света; 4 — регулятор пучка света в вертикальной плоскости; 5 — патрон лампы габаритного света и дневного ходового огня; 6 — электрический разъем; 7 — регулятор пучка света в горизонтальной плоскости; 8 — патрон лампы указателя поворотаЗамену ламп показываем на левой блок-фаре. Для лучшего доступа отводим в сторону воздушный фильтр. Для замены лампы в правой блок-фаре этого делать не нужно. Для наглядности работу показываем на снятой блок-фаре. В правой блок-фаре лампы меняем аналогично.

Для замены лампы ближнего света снимаем резиновую крышку большего диаметра с корпуса блок-фары.

Отсоединяем колодку жгута проводов от выводов лампы.Отсоединяем колодку жгута проводов от выводов лампы.Отсоединяем колодку жгута проводов от выводов лампы.Нажав на пружинный фиксатор лампы, выводим его из зацепления с крючками отражателя и отводим в сторону.Нажав на пружинный фиксатор лампы, выводим его из зацепления с крючками отражателя и отводим в сторону.Нажав на пружинный фиксатор лампы, выводим его из зацепления с крючками отражателя и отводим в сторону.Вынимаем лампу ближнего света из корпуса блок-фары.Вынимаем лампу ближнего света из корпуса блок-фары.Вынимаем лампу ближнего света из корпуса блок-фары.Внимание! Лампы ближнего и дальнего света — галогенные. Не следует касаться их стеклянной колбы, так как следы от пальцев приведут к потемнению лампы при нагреве. Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.Устанавливаем новую лампу Н7 в обратной последовательности.Для замены лампы дальнего света снимаем резиновую крышку меньшего диаметра с корпуса блок-фары.Отсоединяем колодку провода от вывода лампы.Отсоединяем колодку провода от вывода лампы.Отсоединяем колодку провода от вывода лампы.Нажав на концы пружинного фиксатора лампы, выводим их из зацепления с крючками отражателя и отводим в сторону.Нажав на концы пружинного фиксатора лампы, выводим их из зацепления с крючками отражателя и отводим в сторону.Нажав на концы пружинного фиксатора лампы, выводим их из зацепления с крючками отражателя и отводим в сторону.Вынимаем лампу дальнего света из корпуса блок-фары.Вынимаем лампу дальнего света из корпуса блок-фары.Вынимаем лампу дальнего света из корпуса блок-фары.Устанавливаем новую лампу Н1 в обратной последовательности.Для замены лампы указателя поворота, нажав на патрон и повернув его против часовой стрелки (в правой блок-фаре — по часовой стрелке)……вынимаем патрон с лампой из корпуса блок-фары.…вынимаем патрон с лампой из корпуса блок-фары.…вынимаем патрон с лампой из корпуса блок-фары.Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

Патрон уплотняется в корпусе блок-фары прокладкой. Если прокладка порвана или потеряла эластичность, заменяем ее новой.

Устанавливаем новую лампу PY21W в обратной последовательности.При этом два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.При этом два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.При этом два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.Для замены лампы дневного ходового огня и габаритного света поворачиваем патрон лампы против часовой стрелки……и вынимаем патрон с лампой из корпуса блок-фары.…и вынимаем патрон с лампой из корпуса блок-фары.…и вынимаем патрон с лампой из корпуса блок-фары.Потянув лампу, вынимаем ее из патрона.Потянув лампу, вынимаем ее из патрона.Потянув лампу, вынимаем ее из патрона.Устанавливаем новую лампу W21/5W в обратной последовательности.Замена ламп в фаре автомобиля, выпущенного до 2013 года

Отличие процедуры замены ламп в фаре автомобиля, выпущенного до 2013 года, состоит только в том, что лампа габаритного огня расположена под колпаком лампы дальнего света, а лампа дневного ходового огня просто отсутствует.

Покажем замену ламы габаритного огня на правой блок фаре.Открываем защитный чехол лампы дальнего света.Открываем защитный чехол лампы дальнего света.Открываем защитный чехол лампы дальнего света.Вынимаем патрон с лампой.Вынимаем патрон с лампой.Вынимаем патрон с лампой.Вынимаем лампу из патрона.Вынимаем лампу из патрона.Вынимаем лампу из патрона.Устанавливаем новую лампу W5W указателя поворота в обратной последовательности.Меняем лампы в блок-фаре Lada KalinaОшибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Лампы ближнего света на Калине: как поменять

Хорошее зрение водителя является основным аспектом безопасного движения автомобиля. Но только в дневное время человек может полностью положиться на свои глаза, ночью же удерживать авто на дороге водителю помогает свет фар. Потеря ближнего света делает невозможным передвижение на автомобиле в тёмное время суток.

Причины потери ближнего света

Существует несколько причин неисправности ближнего света, некоторые из них приводят к обычному перегоранию ламп. Следует заметить, что вероятна тенденция повторения аналогичной неисправности на Калине с завидной периодичностью – полтора-два месяца. Причины тому:

Есть ещё вероятные неполадки, вызывающие отсутствие ближнего света:

• выход из строя предохранителя, отвечающего за правильное функционирование оптических приборов;
• нарушение соединения штекерных колодок лампы (окисление или подгорание контактов).

Как правило, на Ладе Калина в фарах ближнего света устанавливаются лампы галогенового типа H7 немецкой компании OSRAM (12-вольтовые, мощностью 55 Ватт). Замену можно произвести на равносильную лампу от германского производителя или выбрать, например, галогеновый источник света от Philips Extreme Vision, отличающийся яркостью и непомерно высокой ценой. Но можно подойти к решению этого вопроса с менее затратной стороны, приобрести, например, лампы от GE SportLight или ещё проще: купить галогенки отечественного производителя «Маяк». Несмотря на низкую стоимость, изделия фирмы «Маяк» нисколько не уступают по яркости освещения своим именитым конкурентам.Несмотря на низкую стоимость, изделия фирмы «Маяк» нисколько не уступают по яркости освещения своим именитым конкурентам

Замена ламп ближнего света

Прежде следует подготовиться для качественного проведения работ. Приготовьте новую лампу (одну или две по мере надобности), необходимый инструмент (ключи, отвёртки, плоскогубцы), перчатки (лучше хлопчатобумажные), чистую ткань и пузырёк со спиртом.Перед тем как приступить к замене лампы ближнего света в автомобиле Калина, необходимо проделать следующие действия. Во-первых, машину желательно поставить на ровной поверхности, включить стояночный тормоз, в целях безопасности поставить колодки под колёса авто во избежание его качения. Далее открыть капот автомобиля.

После этого следует отсоединить провод от минусовой клеммы аккумуляторной батареи, чтобы не произошло короткого замыкания проводки. Для замены лампы в правом блоке фар необходимо снять бачок омывателя.

Производить замену лампы ближнего света можно после того, как будет снят весь оптический блок фары с авто, но мы рассмотрим, как заменить галогенку, не вынимая осветительного прибора из корпуса машины.

Порядок снятия лампы ближнего света

Установка новой галогеновой лампы

Именно процесс проведения установки новой галогеновой лампы желательно выполнять в перчатках, так как контакт стеклянной колбы с кожей пальцев в последующем вызовет потемнение лампы и выход её из строя. Если всё же состоялся контакт стеклянной поверхности лампы с кожей, протрите её тампоном, смоченным в спирте.

Порядок установки лампы

Смена повреждённой лампы ближнего света на автомобиле Лада Калина отличается простотой действий. Внимательно следуйте инструкции, и вы убедитесь, что возникновение подобной поломки перестанет вызывать у вас панику или негодование. А наличие в авто запасных лампочек сделает ваши поездки приятными и безопасными в любое время суток.

Как снять фару на Калине 2: регулировка, настройка и замена лампы ближнего света + видео

В головной оптике чаще всего приходится менять лампы ближнего света. Для автомобиля Лада Калина лампа ближнего света – это галогенка с патроном «H7», мощность которой равна 55 Ватт (не больше). С завода могут идти лампочки фирмы Osram, но подойдут и другие. После замены нить накала будет занимать новое положение, и настройка фары может сбиться. Так что, проверка настроек, а при необходимости и регулировка фар выполняется сразу после замены ламп, которая на Ладе Калине производится без демонтажа блок-фары.

Пошаговая инструкция по замене

Каждая лампочка стандарта «H7» имеет железный цоколь, который к блок-фаре прижат проволочной скобой. Чтобы отогнуть эту скобу, достаточно подобраться к плоскости фары сзади. Откроем капот и посмотрим, что именно будет нам мешать.Подкапотное пространство Калины-2 (ВАЗ-2192, 2194)За фарой справа установлен бачок омывателя. Его демонтируют так: отключают клеммы электродвигателей, закручивают пробку посильнее, находят одну гайку и один болт крепления. Элементы крепления выкручивают ключом «на 10», затем бачок размещают на двигателе. Дальше мы могли бы рассмотреть, как снять фару на Калине-2, но в данном случае это не требуется.Последовательность действий по замене:

Дальше, проведите действия «2» и «1» в обратном порядке. Схема подключения не важна – контактов всего два, и оба идут к нити накала. Вот если бы мы подключали светодиоды, тогда всё выглядело бы сложнее.Скоба прижимает патрон к плоскости блок-фары

Регулировка пучка света фар

Правильно отрегулировать фары можно только в условиях СТО. Тем не менее, рассмотрим, как эту операцию выполняют опытные мастера.Блок-фара Калины-2, правильная настройка направления пучкаНа задней стенке узла под названием «блок-фара» есть два регулировочных винта. Первый из них, расположенный ближе к радиатору, позволяет отклонять световой пучок «вверх-вниз», а направление «по горизонтали» регулируют вторым винтом. В идеале, должно получиться вот что: когда автомобиль находится в 5-ти метрах от экрана, граница светового пятна задевает линию «2» (см. рис.). Линия «1» отстоит от земли на расстоянии, равном высоте расположения центров фар. Вторую линию проводят на 65 мм ниже.Вот ещё пара советов, которые будут полезны:

• Центры пучков должны оказаться на линиях AE, BE;
• Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, так вот, граница пятна должна пройти как раз через эту точку;
• Шляпки пластиковых регулировочных винтов совместимы с отвёрткой-шестигранником. Впрочем, подходит и крестовая отвёртка.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп вместе с последующей регулировкой – операция менее трудоёмкая, чем подключение магнитолы. Однако, тут важна точность. А спецоборудование, используемое для выполнения настройки, есть только на станциях техобслуживания.

Вопрос-ответ: чего нельзя допускать ни в коем случае

В: Что будет, если купить лампы, имеющие цоколь не «H7», а другой?О: Не получится выполнить установку ламп в штатную фару.В: Если использовать мощность более 55 Ватт, это не приведёт к перегреву?О: Превышение мощности ведёт к тому, что сгорает предохранитель в цепи лампы ближнего света. Для каждой из ламп используется отдельный предохранитель, так что «обмануть» автоматику не получится.В: Боятся ли галогенки скачков напряжения в сети?О: Для ламп накаливания вредным фактором является превышение напряжения. В случае использования галогенок, вредных факторов будет два: перекал, недокал. Собственно, поэтому время наработки на отказ можно считать относительной, а не абсолютной величиной. От стабильности напряжения эта величина зависит, и зависит сильно.

Замена ламп ближнего света, инструкция на видео

Фары Лада Калина: снятие и замена лампочек

Начиная с 2004 года, Лада Калина оснащались передними фарами, типа блок. Такой тип отличается от стандартных фар тем, что он объединяет в себе, одновременно, лампы ближнего и дальнего света, а также поворотники и подсветка.Характерной особенностью фары Лады Калины, является наличие электрического дистанционного корректора освещения. Данная функция, позволяет водителю настраивать высоту и направления светового потока, прямо из салона автомобиля. Такая функциональность встречается далеко не на каждом автомобиле тех годов, что бесспорно дает Ладе Калине большое преимущество.Содержание

• Конструкция фары
• Демонтаж фары
• Замена лампочек
• Вывод

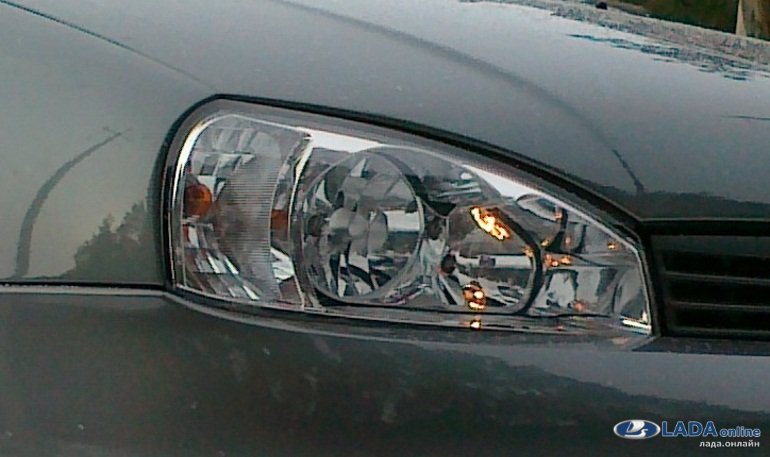

Конструкция фары

Передняя фара автомобиля Лада Калина, состоит из нескольких основных элементов. Одним из них, является крышка блока, с отверстиями для лампочек, и стеклянная крышка фары, выполненная в рифлёном стиле, для лучшего рассеивания света.Внутри блока находится пластиковый отражатель, имеющий зеркальную поверхность. Он плотно вставляется в крышку блока, и сверху накрывается стеклянной крышкой фары. Ну и основной элемент всего устройства – лампочки.В каждой фаре автомобиля Лада Калина, располагается по 4 лампочки: ближний свет, дальний свет, габариты и указатель поворота. Данные лампочки, намертво закрепленные в пластиковом патроне с пазами. Такая конструкция позволяет запросто проводить замену лампочек, без каких-либо дополнительных крепежных материалов.

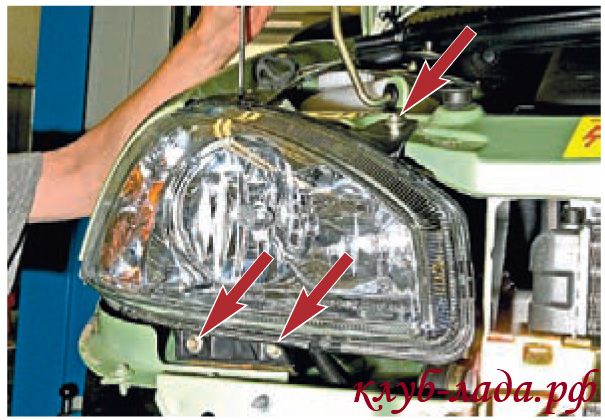

Демонтаж фары

В отличии от более старых моделей Лада, в которых демонтаж осветительного прибора занимал, от силы, 10 минут, Калина имеет более замудренную систему. Для того, чтоб снять переднюю фару, первым делом, вам предстоит демонтировать передний бампер. После того, как данная процедура будет завершена, вы получите доступ к силовой балке крепления бампера. Ее полностью снимать не обязательно. Если вам необходимо снять только одну фару, открутите гайки крепления балки только с той стороны, где располагается нужная вам фара.Теперь можно перейти, непосредственно, к самому осветительному прибору. Для его демонтажа, открутите сначала два нижних крепления, находящиеся под силовой балкой. Далее, переходим к верхним креплениям. Для того, чтоб их открутить, вам понадобится гаечный ключ на 8, и крестовидная отвертка.'); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»windows-1251″; i.src=»//www.drivenetwork.ru/data/»+t+».

js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)[0]||document.getElementsByTagName(«body»)[0]; s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)Теперь передняя фара полностью свободна, и ее можно вынимать из гнезда. Но, предварительно не забудьте отключить электрический штекер с проводами. Также, при снятии детали будьте особо осторожны, так как зачастую она приклеивается на герметик, и при попытке ее резко сорвать, вы можете упустить фару на пол.

Замена лампочек

Для того, чтоб заменить лампочки в осветительном приборе автомобиля Лада Калина, вам не понадобятся инструменты, так как всё делается своими руками. Начнем с поворотника. Для того, чтоб вынуть его с посадочного места, достаточно просто повернуть его за патрон, примерно на 45 градусов по часовой стрелке. После этого, пазы выйдут из зацепления, и лампочку можно будет спокойно вынуть.С заменой лампы ближнего света, будет немного сложнее. Для того, чтодб получить доступ к патрону, необходимо сначала снять резиновую накладку, потянув ее за специальный лепесток. Далее, вам откроется доступ к лампе. Чтоб ее отсоединить, необходимо вынуть две клеммы. После этого, снимаем пружинный фиксатор с крепежных крюков и вынимаем лампочку.Для демонтажа лампы дальнего света, необходимо повторить такую же процедуру. При замене лампочек, помните, что они галогенные, и не переносят прикосновений. В противном случае, они начнут темнеть, и потеряют свою первоначальную яркость.

Вывод

Конечно, проводить замену ламп, или другие операции на осветительном приборе, можно не снимая бампера, но это потребует дополнительного времени и умения. Также, при проведении такой процедуры, не снимая устройство с автомобиля, необходимо отключить аккумуляторную батарею.Если же, вы решились на демонтаж фары, то ее установку следует проводить полностью в обратном порядке. Также, не забудьте нанести герметик перед посадкой устройства в гнездо. Перед выездом, обязательно проверьте ее на работоспособность. Если всё работает отлично, то ваша Лада Калина готова к эксплуатации, и будет радовать, в моменты ночных поездок.

Как поменять лампу ближнего света на ЛАДА «Калина»

В темное время суток видимость, а, следовательно, безопасность передвижения на автомобиле, прежде всего зависит от состояния ламп головного света. Если днем водителю для контроля дорожной обстановки достаточно зрения, то ночью или при проезде тоннелей невозможно обойтись без искусственного освещения дороги. Движение ночью с неработающими лампами или отсутствующими фарами запрещено правилами дорожного движения. Во многих странах правила требуют включения световых приборов даже при движении днем. Знание того, как поменять лампочку ближнего света на “Калине” позволяет водителю устранить неисправность прямо на дороге, не тратя время на поездку на СТО.

Лампа ближнего света “Калина”: причины неисправностей

Перегорание лампы — самая распространенная неисправность. Иногда это начинает происходить слишком часто, что говорит о возникновении дополнительного фактора, служащего причиной поломки.Важно: при установке галогенных ламп необходимо контролировать чистоту колбы и не допускать загрязнений. Поэтому даже контакт кожи пальцев со стеклом колбы недопустим.Причины, почему не светит лампа ближнего света “Калина”:

• Выход из строя предохранителя, защищающего цепь питания лампы.
• Разгерметизация корпуса фары и попадание внутрь грязи и пыли. Колба и отражатель лампы загрязняются, что приводит к ее перегреву и выходу из строя нити накаливания.
• Нестабильная работа регулятора напряжения генератора. Скачки напряжения бортовой сети сильно ускоряют выход из строя галогенных ламп.
• Неисправность цепи питания внешних осветительных приборов, например, окисление и плохой контакт штекеров лампы, обрыв провода.

Рекомендуемые типы ламп для “Калины”

На автомобили ЛАДА “Калина” при сборке устанавливаются 55-ваттные лампы ближнего света от немецкой фирмы OSRAM, рассчитанные на работу при напряжении 12 вольт. Вместо них можно устанавливать лампы модификации Н7, например, Phillips Extreme Vision, GE SportLight. Эти бренды неприятно удивляют ценой ламп, но очень радуют сроком службы и, главное, мощностью светового потока. Последний фактор оказывает решающее влияние на безопасность ночной езды.
Можно немного сэкономить, установив на “Калину” лампы российских производителей. Среди них выделяется продукция завода “Маяк”. Лампа ближнего света “Калина” от этой фирмы при вполне демократичной цене практически не уступает зарубежным аналогам.Совет: не следует слишком увлекаться экономией, выбирая лампы ближнего света. Слишком дешевые лампы от неизвестных производителей требуют частой замены, что перекрывает экономию. Зато качество головного счета будет заметно хуже.

Что необходимо для замены лампы ближнего света “Калина”

Чтобы отремонтировать или поменять лампу ближнего света ЛАДА “Калина”, понадобятся:

• плоскогубцы;
• отвертка;
• набор ключей;
• чистые текстильные перчатки;
• спирт;
• кусок чистой ткани;
• новые лампы (лапа).

Совет: прежде чем заменить лампу ближнего света, проверьте исправность предохранителя и состояние контактных клемм и колодок.

Замена лампы ближнего света на ЛАДА “Калина”

Перед тем как поменять лампочку ближнего света на “Калине”, необходимо установить машину на ровную площадку, включить стояночный тормоз и отключить провод “массы” от аккумулятора.
Порядок замены левой и правой ламп, так как доступ к последней перекрывает бачок стеклоомывателя. Чтобы снять его, надо выполнить такие действия:

• снять клеммы питания электромоторчика омывателя стекла (на “Калине” с кузовом универсал или хэтчбек установлены два моторика);

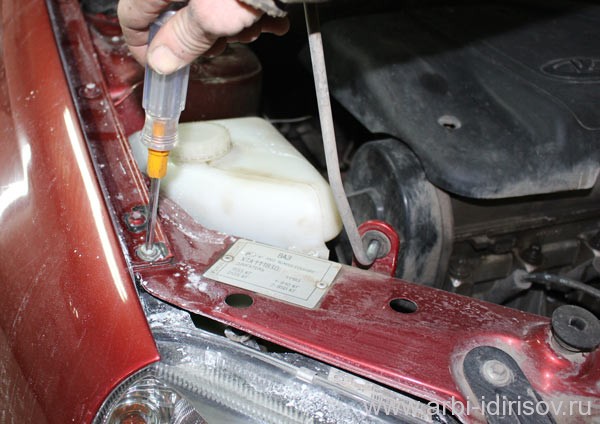

• открутить болт крепления бачка омывателя, находящийся выше блок-фары;
• ослабить гайку, крепящую заднюю часть бачка к кузову в районе правой стойки амортизатора;
• снять бачок с машины.

Совет: во время снятия бачка постарайтесь не разлить жидкость омывателя.Когда доступ к блок-фаре открыт, замена правой и левой ламп ближнего света производится одинаково. Доступ к левой лампе немного затруднен из-за установленного расширительного бачка. Демонтировать его без потери охлаждающей жидкости весьма затруднительно.

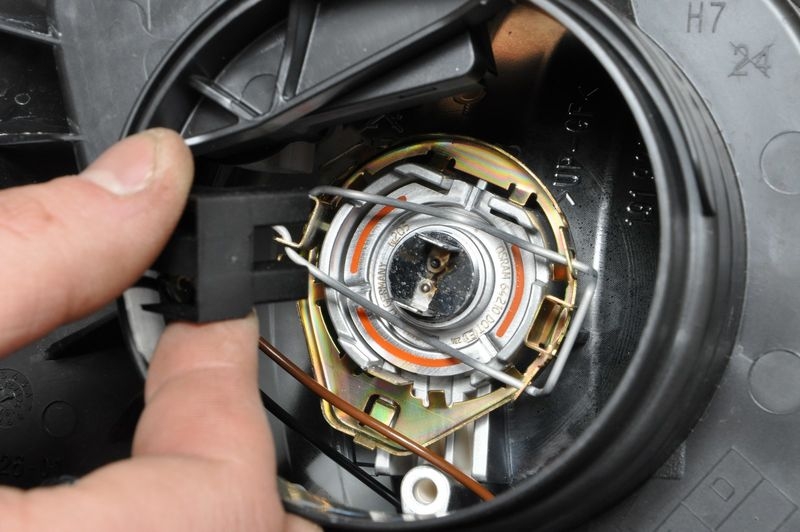

Чтобы снять лампу ближнего света, необходимо:

• демонтировать резиновую крышку, открыв доступ к фаре;
• запомнить расположение двух проводов питания, подсоединенных к блок-фаре, и отстыковать их;

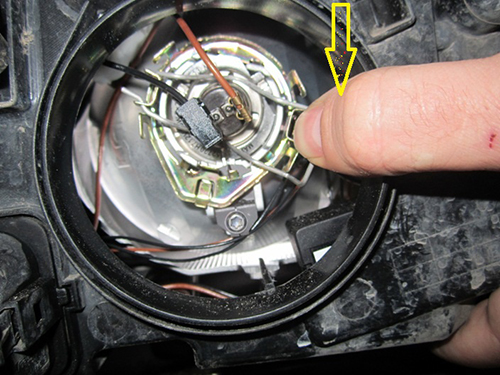

• надавить на стальную скобу-защелку и приподнять ее;
• вывести скобу-защелку из пазов и отвести в сторону;
• вынуть лампу ближнего света “Калина”, взяв ее за контакты.

Важно: при установке новой лампы нельзя допускать загрязнения при контакте колбы с пальцами, поэтому работу следует производить в тканевых чистых перчатках. В случае загрязнения колбу необходимо протереть тряпкой, смоченной спиртом.Установка лампы производится так:

• вставить новую лампу в блок-фару, повернув цоколь так, чтобы его выступ совместился с пазом в плафоне;
• зафиксировать лампу скобой-защелкой, вставив последнюю в пазы (надо следить, чтобы при этом лампа не
• провернулась и выступ цоколя не сместился относительно паза;
• проверить надежность фиксации защелки;
• подсоединить провода питания, соблюдая полярность;
• установить на место резиновую крышку.

Если был снят бачок омывателя, необходимо установить его на место и подсоединить провода к моторчику (моторчикам).
После завершения работы следует подключить провод “массы” к аккумулятору и проверить работоспособность фары.

Замена ламп в фарах Лада Калина

Замена ламп в фарах Лада КалинаРано или поздно лампы в фарах начинают перегорать, поэтому Вам может пригодиться инструкция, как заменить лампы в фарах Калины. Также этот фотоотчет пригодится, если Вы решите заменить обычные лампы фар на светодиодные.Заменить лампы можно, не снимая фар Калины. Для наглядности процесс замены показан на снятой фаре.Снять минусовую клемму с аккумулятора.

Снятие и установка ламп ближнего света Калины

Лампы дальнего и ближнего света — галогенные. Не следует касаться их стеклянных колб пальцами, так как следы от них приведут к потемнению лампы при нагреве. Очистить лампочки можно чистой ветошью, смоченной в спирте.

Снятие и установка ламп дальнего света Калины

Снятие и установка ламп габаритов Калины

Чтобы заменить лампы габаритного света в фаре потребуется снять защитный резиновый чехол, потянув за один из трех его лепестков.

Снять патрон с лампочкой.

Снять лампу из патрона.

Установка новую лампы габаритного света (W5W) производится в обратной последовательности.

Снять патрон с лампой габаритного и противотуманного света, повернув его против часовой стрелки.

Снять лампу из патрона, нажав на нее и повернув до упора против часовой стрелки.

Комбинированная лампа габаритного и противотуманного света имеет 2 выступа, располо­женных на разных уровнях. При ее установке выступы должны войти в соответствующие пазы па­трона.

Пазы на корпусе фонаря имеют разную ширину это следует иметь ввиду при установке патрона с лампой.

Операции по замене остальных ламп задней фары выполняются аналогично.

Задний ход;

Сигнал торможения;

Указатель поворота;

Габаритные и противотуманные огни.

Не много дегтя..в Калине замену лампочек ближнего света в левой фаре можно сделать только сняв бачок омывателя. А если стоит еще кондиционер с АБС, то аналогичную процедуру в правой фаре можно сделать только сняв фару целиком))))задний левый фонарь в хэтчбеке — это песня. отвертка будет упираться в крепление ремня безопасности. сначала нужно снять это крепление, а потом уже фонарь)))
о как, странно почему об этом не сказано в руководстве по ремонту ?6 сентября 2013, 18:17При замене лампы ближнего света произошёл казус-фиксатор слетел вместе с лампой,попытки поставить его на место успехов не принесли,но усики которые держат сам фиксатор(кто придумал такое крепление?)пришли в негодность,но сколько я не искал по магазинам этот фиксатор не нашёл,пришлось реставрировать старый с помощью сварочного аппарата,но и это не дало хорошего результата. теперь лампочка немного болтается внутри фары,что делать не знаю,пока езжу так)))8 сентября 2013, 11:50

Про ложку дёгтя- хрень! Только что заменил обе лампы ближнего света (машина с кондёром, мой вес-105 кг, рост-195, рука тоже не маленькая) Ничего снимать не нужно, есть совет: обмотать руку выше кисти скажем бинтом- сделать напульсник.

Рука просовывается в «щель» сложенной лодочкой, затем внутри разворачивается примерно на 90 град.

Если не помещается при вводе вместе с лампочкой, её (лампочку)подвести сбоку на проволочной державке. Главное- не психовать. Очень полезно перед операцией принять 100гр. Напульсник нужен для вышеуказанного проворота кисти. Времени на обе фары- 5 мин. По любому быстрее, чем снимать бачок омывателя, там ещё и трубопровод кондёра крепится. Не факт, что обратно его закрепить будет легко.3 июля 2016, 09:21СПАСИБО. Согласен: «главное,- не психовать!», — это в точку! Кому-то и 100гр не помешает. Делать приходится на ощупь, и если не знаешь что именно надо делать то и нет смысла пытаться. Сначала лучше посмотреть туда с помощью зеркала и фонарика (затемнитв фару снаружи если солнце мешает) и понять, что же надо сделать.

Зеркала у меня небыло, и является засунул туда фотик, точнее телефон, заехал несколько снимков в разных ракурсах,
и за 3 минуты заменил «ближнюю» лампу. А перед этим долго не мог снять сгоревшую. Убедиться, правильно ли стоит лампа, можно взглянув на фару снаружи (первый раз я умудрился поставить ее неправильно).

Всем желаю удачи.2 октября 2013, 09:20Про сто грамм перед заменой лампочки понравилось)))27 октября 2013, 07:17Пробую менять левый задний габарит. Открутил блок фар (Калина, универсал), патрон габарита не снимается! Крутится свободно, туда и обратно, но не вынимается, плотно сидит. Поворот и заднего хода — вынимаются без проблем.
Куда-то нажать может быть, или что-то там может заклинивать? Как его оттуда аккуратнее вынуть?27 октября 2013, 13:10Пробую менять левый задний габарит. Открутил блок фар (Калина, универсал), патрон габарита не снимается! Крутится свободно, туда и обратно, но не вынимается, плотно сидит. Поворот и заднего хода — вынимаются без проблем. Куда-то нажать может быть, или что-то там может заклинивать? Как его оттуда аккуратнее вынуть?просто поверните патрон против часовой стрелки и вытаскивайтеНе много дегтя..в Калине замену лампочек ближнего света в левой фаре можно сделать только сняв бачок омывателя.левая это, я так понимаю, водительская? только что поменял за 7 минут, менял в первый раз на калине. Так что все там нормально. Для тех, кто впервой — лучше посмотреть устройство крепежа, понятнее будет потом на ощупь пружину отщелкивать/защелкивать20 мая 2015, 14:31

Про ложку дёгтя- хрень! Только что заменил обе лампы ближнего света (машина с кондёром, мой вес-105 кг, рост-195, рука тоже не маленькая) Ничего снимать не нужно, есть совет: обмотать руку выше кисти скажем бинтом- сделать напульсник.

Рука просовывается в «щель» сложенной лодочкой, затем внутри разворачивается примерно на 90 град.

Если не помещается при вводе вместе с лампочкой, её (лампочку)подвести сбоку на проволочной державке. Главное- не психовать. Очень полезно перед операцией принять 100гр. Напульсник нужен для вышеуказанного проворота кисти. Времени на обе фары- 5 мин. По любому быстрее, чем снимать бачок омывателя, там ещё и трубопровод кондёра крепится. Не факт, что обратно его закрепить будет легко. Спасибо тебе незнакомый друг. Сложить лодочкой, повернуть на 90 град. напульсник и державка — это шедевр)))). Опишу свои «приключения» с лампами, может кому помогут.Так как я весьма ленив снимать аккумулятор и бачок омывателя не стал. Всё можно заменить не снимая за 5 минут! 100 грамм и терпение воистину потребуются))). В первую очередь нужен фонарик, чтобы рассмотреть как крепится проволочка, которая держит лампу. Достать лампу, изогнуть руку на те самые 90 град.

и вставлять на ощупь. Подсоединяем провода, закрываем кожух, пьём 100 гр. за Победу))). Сложнее с лампами габаритного света(((. Я их подергал-покрутил — не достаются, рука в 4 раза не изгибается, и в фару не лезет.

Доставать нужно 2 пальцами, которые нужно загибать на 90 град в обратную сторону (у меня не получилось). sad: Пьем 100 гр. Полазил по сайтам — очумел! Кто пишет блок-фару снимать надо, кто за провода тянуть! ПИПЕЦ! Я чёй-то подсыкаю за провода тянуть, оторву нахрен — ещё хуже будет! Пьём 100 гр. Решил маленькой отверткой подцепить. Шатал-расшатывал и УДАЧА. Допиваем оставшееся. lol: Всем удачи, терпения и 100 гр. P29 октября 2015, 13:19упала лампа габарита в блок фары что делать10 января 2016, 20:13Попробовать достать с помощью магнита или какой нибудь приспособы.5 февраля 2016, 09:58C помощью магнита безцокольную лампу не достаните. Снимайте фару (после снятия колёс, подкрылков и бампера) и трусите её.Можно забить, пусть эта лампочка там болтается.10 мая 2016, 10:36

Вчера менял лампу ближнего света в правой (если стоять лицом к капоту) фаре. Калина 16-клапанная. Не знаю как там 195-ти сантиметровый 100-килограммовый мужик руку к фаре просовывал, у меня не получилось.

Снимал короб с воздушным фильтром, АКБ не трогал (она большой роли не играет, разве что обзор увеличивает). Получил доступ к лампам. Так заглянуть изнутри сложно, взял у дочери маленькое зеркальце. Дальше проблем не было.А чтобы поменять лампу в левой фаре, снимал бачок омывателя. Удачи. Большой привет и отдельное спасибо конструкторам Лады Калина!http://xn—-8sbabr6ahc3e.xn--p1ai

как разобрать фару на калине ~ AUTOTEXNIKA.RU

Ваш ВАЗ: как разобрать фару верноДемонтаж фары с следующим её ремонтом — это довольно сложное мероприятие. В особенности для водителя, который не имеет соответственного опыта. Но необходимость выполнения схожих действий может появиться в хоть какой момент, так как ни один автомобиль не застрахован от поломок.В случае выхода из строя того или другого элемента авто фонаря, нужно точно знать, как верно разобрать упомянутое устройство. Обозначенные деяния могут применяться к разным маркам и моделям авто (Вортекс Тинго, ВАЗ 2110 и другие машины).Без подабающего опыта демонтировать фары неприемлимо!

Как разобрать фару: готовим инструменты

Стоит отметить, что процесс разборки автомобильного фонаря требует наличия определённых навыков. Для выполнения всех требуемых манипуляций необходимо предварительно подготовить следующий инвентарь:

• набор соответствующих отвёрток;
• достаточно мощный бытовой фен (с его помощью разогревается герметизирующий состав);
• торцевые и рожковые гаечные ключи;
• монтажный нож (данный инструмент используется для снятия герметика с корпуса фары);
• герметизирующий состав.

Важно также правильно подготовить условия, в которых будет осуществляться разборка фары. Рабочее место должно быть тщательно очищено от возможной грязи и других нежелательных элементов. Наряду с этим, необходимо предусмотреть качественное освещение рабочей площадки.Процесс разборки переднего и заднего фонарей обладает некоторыми различиями.Видеоролик о том, как разобрать фару

Как разобрать фару: правила выполнения процедуры

На каком бы автомобиле не сломалась фара (на Калине, на Приоре либо ином транспортном средстве), правила разборки упомянутого устройства выглядят таким образом:

Замена стекол фар на Калине

Мееняем разбитые стекла фар (BOSH старого образца), на автомобиле LADA KALINA.

Как разобрать фары

Как отделить стекла от фар как разобрать фары ланоса Как разобрать фары на Ланосе Отделение стекла от фары.

Нагревать герметизирующий состав следует равномерно, относительно всего периметра осветительного прибора. При этом, максимальная температура разогрева герметика составляет 3000 градусов. В противном случае, устройство может быть повреждено.

Расстояние между феном и корпусом фары должно составлять 20 миллиметров. Данная величина считается оптимальной.Вместе с тем, стоит руководствоваться информацией, которая изложена в инструкции к транспортному средству.

Как разобрать фару: работа с передним фонарём

При помощи фена хорошо разогревается герметизирующий состав в фареДемонтируя фару на иномарке либо отечественном автомобиле (ВАЗ 2107, 2109, 2114), следует подкрылок по требуемому борту. После этого, надо демонтировать крышку отверстия кронштейна, на котором зафиксирован радиатор. Затем надо снять накладки и усиление бампера.По завершению этих действий демонтируется блок самой фары. Далее осуществляются следующие манипуляции:

• разогрев герметика;
• отсоединение стекла от корпуса.

Когда упомянутые операции выполнены, можно приступать к непосредственной замене требуемых деталей. Во время сборки фонаря надо следить за правильностью установки всех комплектующих.

Как разобрать фару: работа с задним фонарём

Задние фонари, по сравнению с передними, обладают различиями в конструкции. Ниже предоставлена соответствующая информация, относительно Гранта.Таким образом, демонтаж и разборка заднего фонаря выполняется по такой схеме:

• снятие предохранительных скоб, наряду с удалением кромки осветительного приспособления;
• нагревание герметизирующего вещества посредством мощного фена;
• удаление размягчённого герметика с помощью специального ножа;
• отсоединение стекла от корпуса фары.

Перед снятием фонаря важно отключить электроснабжение машины, чтобы исключить вероятность короткого замыкания.

Как разобрать противотуманную фару

Здесь всё достаточно просто. Необходимо снять фонарь с автомобиля. Затем удалить герметик с помощью мощного фена и монтажного ножа. После этого необходимо отсоединить стекло от корпуса. Сделать это можно при помощи отвёртки либо ножа.Удаление герметика с задних фар также делается при помощи фенаПри демонтаже также следует отключить аккумуляторную батарею.
