Как поменять замок зажигания на ваз 2106

Замок зажигания ВАЗ 2106: схема подключения, замена контактной группы, как снять, подключить, поменять, инструкции с видео и фото

При посадке в авто любой водитель для запуска двигателя поворачивает ключ в замке зажигания. Такое простое действие способствует тому, что на стартер поступает напряжение от источника питания, в результате чего начинает проворачиваться коленвал мотора и происходит запуск последнего. При возникновении поломок с замком зажигания дальнейшая эксплуатация автомобиля становится невозможной. Однако многие проблемы можно устранить своими руками.

Замок зажигания ВАЗ 2106

Сперва может показаться, что замок зажигания ВАЗ 2106 — деталь малозначимая. Однако если разобраться, то механизм является неотъемлемой частью в любом автомобиле, поскольку он выполняет пуск двигателя и запитывает электрическую сеть. Кроме подачи напряжения на стартер, электроэнергия от замка поступает на систему зажигания, приборы, позволяющие контролировать те или иные параметры автомобиля и т. п. Во время стоянки транспортного средства устройство обесточивает системы и приборы.Замок зажигания обеспечивает подачу напряжения на стартер и бортовую сеть автомобиля

Назначение и конструкция

Если описать назначение замка зажигания простыми словами, то этот механизм предотвращает разряд аккумуляторной батареи через бортовую сеть и обеспечивает подачу напряжения, только когда это необходимо, т. е. во время эксплуатации машины.Основными элементами замка зажигания являются: 1. — запорный стержень; 2 — корпус; 3 — валик; 4 — контактный диск; 5 — контактная втулка; 6 — колодкаВыключатель зажигания на ВАЗовской «шестёрке» состоит из следующих элементов:

• запорный стержень;
• корпус;
• валик;
• контактный диск;
• контактная втулка;
• колодка.

К механизму замка подходит множество проводов. Они подводятся от АКБ и соединяют в единую электрическую цепь все электроприборы, которые установлены в автомобиле. Когда поворачивается ключ, замыкается цепь от «-» клеммы источника питания к катушке зажигания. Ток через провода проходит к выключателю зажигания, а затем подаётся на катушку и возвращается обратно на плюсовую клемму АКБ. Когда ток протекает через катушку, в ней формируется напряжение, которое необходимо для образования искры на свечах зажигания. В результате при замыкании ключом контактов цепи зажигания, происходит запуск мотора.

Схема подключения

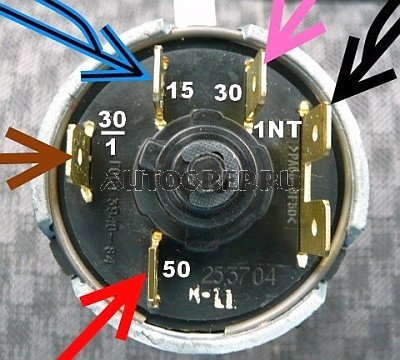

Устройство включения зажигания к электрической цепи подключается при помощи проводов, на конце которых есть разъёмы. Если провода к механизму подводятся при помощи фишки (большой круглый разъем), то проблем с подключением возникнуть не должно.Провода к замку могут подключаться по отдельности или посредством разъёмаЕсли провода подводятся отдельно, нужно придерживаться следующей последовательности подключения:

• вывод 15 — синий с чёрной полосой (зажигание, обогрев салона и другие приборы);
• вывод 30 — розовый провод;
• вывод 30/1 — коричневый;
• вывод 50 — красный (стартер);
• INT — чёрный (габариты и фары).

К электрической цепи замок зажигания подключается посредством проводов с разъемамиНиже представлена электрическая схема подключения замка:Схема подключения замка: 1. — аккумуляторная батарея с подключением минусовой клеммы на массу; 2. — электрический стартер с выводом 50 от замка зажигания через пусковое реле; 3. — генератор; 4. — блок предохранителей; 5. — замок зажигания; 6. — пусковое реле

Описание

Замок зажигания ВАЗ 2106 выполнен в форме цилиндра и состоит из электрической (контакты) и механической (сердцевина) части. Механизм также имеет выступ для фиксации руля. С одной стороны устройства расположено углубление для ключа, с другой — контакты для подключения электрических проводов. Две части замка соединяются между собой посредством поводка.Выключатель зажигания обеспечивает не только поворот механизма вращения контактной группы, но и блокировку руля, когда ключ вынимается из замка. Блокировка возможна за счёт специального штока, который при повороте ключа вправо частично входит в корпус устройства. Когда ключ вращается против часовой стрелки — элемент выдвигается, а при его изъятии — деталь входит в специальное отверстие в рулевой колонке. Работа механизма блокировки в момент извлечения ключа сопровождается громким щелчком.

«Личинка» замка

Поскольку каждый ключ имеет свою форму зубьев, это является дополнительной мерой защиты от угона. Поэтому при попытке запустить двигатель другим ключом, сделать это не удастся.Личинка замка рассчитана на работу только с одним ключом, что является дополнительной мерой защиты от угона

Контактная группа

Контакты замка зажигания ВАЗ 2106 имеют вид шайбы с выводами для подведения электрической проводки. На внутренней стороне шайбы установлены токопроводящие контакты этих выводов, а также подвижный элемент, который проворачивается под воздействием механизма замка. При изменении положения этого элемента происходит замыкание тех или иных контактов, тем самым обеспечивается подача питания на выводы рассматриваемого изделия, соединённые с замкнутыми пятаками.Контактная группа замка зажигания обеспечивает соединение тех или иных выводов для подачи питания на стартер и другие электрические приборы

Как работает

Замок зажигания «шестёрки» расположен в салоне автомобиля слева от рулевой колонки и скрыт декоративными элементами. С водительской стороны механизм имеет отверстие под ключ. На лицевой поверхности замка есть несколько меток — 0, I, II и III. Каждой из них присуще своё назначение.Метка «0» — положение, обеспечивающее отключение всех приборов, питание на которые поступает от выключателя зажигания, также в этом положении можно извлечь ключ.Метка I — в этом положении питание поступает на бортовую сеть. Напряжение подаётся на фары, приборную панель, систему зажигания. Ключ в этом случае фиксируется, и удерживать его нет необходимости.

Метка II — при этом положении замка напряжение от АКБ начинает поступать на стартер для запуска силового агрегата. Фиксации в этом случае нет, поэтому водитель удерживает ключ до момента пуска мотора. Как только двигатель начинает работать, ключ отпускают и он занимает позицию I.

Метка III — стоянка. При таком положении все электрические приборы, подключённые к бортовой сети, обесточены, а в отверстие колонки рулевого колеса входит фиксатор, который предотвращает угон транспортного средства.На замке есть метки, каждой из которой присуще своё назначение

Неполадки замка зажигания

Проблемы возможны как с механической, так и с электрической частью устройства.

Ключ не поворачивается

Одной из неисправностей замка является проблема с ключом, когда он туго проворачивается либо не проворачивается вовсе. Довольно часто ситуация заканчивается поломкой ключа, в результате чего его часть остаётся внутри механизма. Решением проблемы подклинивающего замка может быть применение проникающей смазки, например, WD-40. Но не стоит забывать, что это всего лишь временное решение и в ближайшее время выключатель всё-таки придётся заменить.

Видео: замена замка при поломке ключа

Не функционируют приборы

Если наблюдается такая проблема, когда ключ поворачивают в замке, но при этом приборы на щитке не подают «признаков жизни», это может свидетельствовать о повреждении контактов механизма, в результате чего они прилегают друг к другу недостаточно плотно. Неисправность решается путём замены контактной группы либо попросту зачисткой контактов мелкой наждачкой. Желательно проверить, насколько плотно садятся разъёмы на контакты — возможно, их потребуется поджать плоскогубцами.

Не включается стартер

При неполадках замка также могут возникать проблемы с запуском стартера. Причиной является повреждение контактов выключателя либо выход из строя контактной группы. Как правило, неисправность характерна для контактов, подающих питание на стартер. Проблема проявляется следующим образом: стартер не запускается либо для его включения требуется совершить несколько попыток. Чтобы определить, действительно ли неисправность в контактах, можно проверить напряжение на выводах при помощи контрольной лампы либо мультиметра.

Ремонт замка зажигания

Для проведения ремонтных работ либо замены замка, его нужно снять с автомобиля. Из инструментов понадобятся:

• крестообразная отвёртка;
• шило.

Для снятия замка потребуется минимальный набор инструментов из отвёртки и шила

Как снять замок

После подготовки инструментов можно приступать к демонтажу, который выполняют в следующем порядке:

Снимают минусовую клемму с аккумулятора.Вначале работы снимают минусовую клемму с аккумулятора

Демонтируют декоративные накладки рулевой колонки.Чтобы подобраться к замку, нужно снять декоративные накладки на рулевой колонке

Чтобы при обратной сборке не было путаницы с проводами, записывают на листике либо помечают маркером, какой провод и куда должен подсоединяться, после чего снимают провода.Провода перед снятием рекомендуется пометить

Крестовой отвёрткой отворачивают нижний крепёж замка.Чтобы снять замок, потребуется открутить два винта крепления

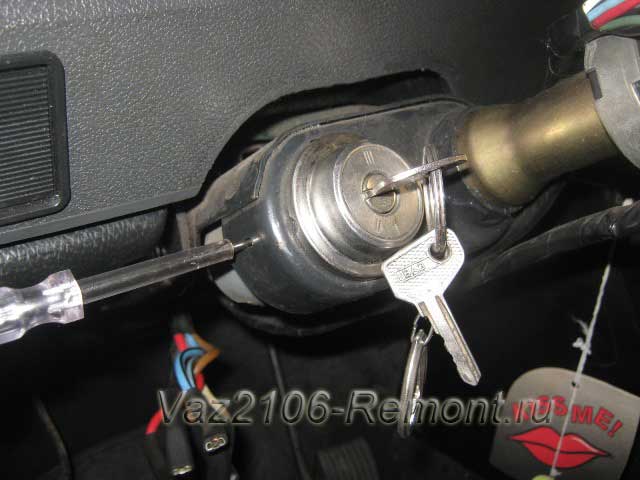

Вставляют в устройство ключ и поворачивают его в положении «0», что позволит отключить механизм блокировки рулевого колеса. Тут же при помощи тонкого шила нажимают на фиксатор, посредством которого выключатель удерживается на месте.Замок в кронштейне рулевой колонки удерживается посредством фиксатора — нажимаем его шилом

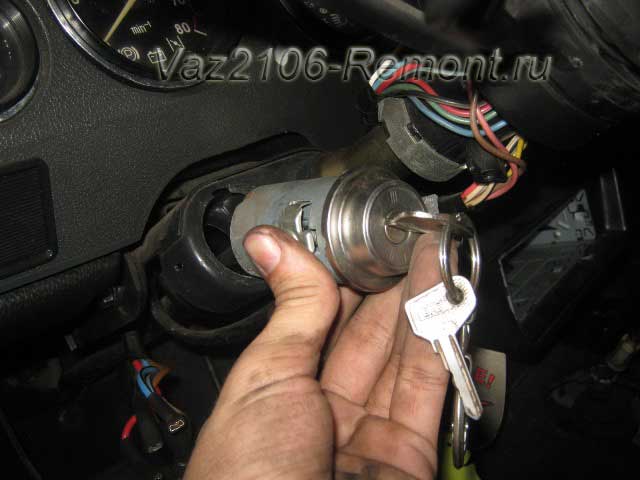

Потянув ключ на себя, извлекают замок.После нажатия фиксатора, извлекаем замок

Видео: как снять замок на ВАЗ 2106

Как разобрать замок

В процессе ремонта, как правило, меняют «личинку» или контактную группу. Для снятия шайбы с контактами потребуется минимум инструментов: отвёртка, молоток и наставка. Разборка состоит из следующих действий:

Поворачивают замок тыльной стороной к себе и извлекают стопорное кольцо, поддевая его плоской отвёрткой.Чтобы снять контактную группу, необходимо вынуть стопорное кольцо

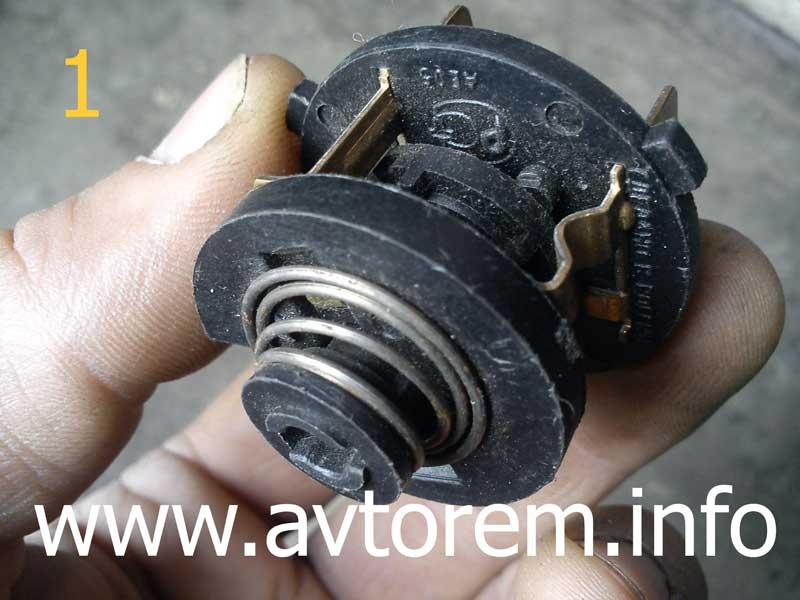

Извлекают из корпуса выключателя контактную группу.Из корпуса замка извлекают контактную группу

Добраться до сердцевины замка несколько сложнее:

Поддевают отвёрткой крышку замка и снимают её.Чтобы извлечь личинку, нужно открепить переднюю крышку с помощью отвёртки

Высверливают дрелью фиксатор.Личинка удерживается фиксатором, который нужно высверлить

Извлекают сердцевину из корпуса замка.После высверливания стопорного штифта, секретный механизм замка легко извлекается из корпуса

Производят замену демонтированных элементов и совершают обратную сборку узла.

Видео: ремонт замка зажигания на «классике»

Какой замок можно поставить

На классических «Жигулях» устанавливались замки зажигания одинаковой конструкции, но при этом следует учитывать, что машины, выпущенные до 1986 года, оснащались замками на 7 контактов, а затем на 6. Если требуется замена замка либо шайбы с контактами на 7 выводов, а найти их не удалось, можно попросту купить второй вариант и соединить вместе два провода (15/1+15/2), после чего подключить их на клемму 15.

Установка кнопки «Старт»

Некоторые владельцы ВАЗ 2106 для удобства пуска двигателя устанавливают кнопку. Она подключается по цепи питания стартера в разрыв красного провода, который идёт к выводу 50 выключателя зажигания. В этом случае запуск мотора происходит следующим образом:

В замок вставляют ключ.

Поворачивают его в положение I.

Запускают стартер посредством нажатия на кнопку.

Когда двигатель запускается, кнопку отпускают.

Чтобы остановить силовой агрегат, необходимо повернуть ключ против часовой стрелки. Возможен и несколько иной вариант подключения кнопки, чтобы с её помощью можно было не только завести двигатель, но и заглушить его. Для этих целей потребуются следующие детали:

• реле фар РС 711;
• реле стартера 113.3747–10 или 90.3747–10.

Чтобы двигатель можно было заглушить, кнопку нужно подключить по несколько иной схемеСогласно схеме, питание в момент нажатия на кнопку поступает на реле фар, а после замыкания контактов — на стартер. При запуске силового агрегата кнопка отпускается, тем самым происходит размыкание контактов реле стартера и разрыв его цепи питания. Если нажать кнопку повторно, происходит размыкание контактов коммутирующего устройства, цепь зажигания разрывается и работа мотора прекращается. Второй вариант использования кнопки называется «Старт-Стоп».Заменить или отремонтировать замок зажигания на ВАЗ 2106 под силу даже автовладельцу, который впервые сталкивается с такой проблемой. Для проведения работы потребуется минимум инструментов и соблюдение пошаговых инструкций. Главное, подключить проводку к замку в соответствии со схемой.

Замена замка зажигания ВАЗ 2106

Существует несколько причин, по которым приходится производить замену замка зажигания ВАЗ. Одна из них, можно сказать банальная, это утеря ключей. Также, со временем, механизм замка зажигания изнашивается и в один прекрасный момент ключ не проворачивается в личинке, что делает невозможным запуск двигателя. Помимо этого могут возникнуть проблемы с контактной группой, это тот случай, когда вы проворачиваете ключ, но ничего не происходит, система зажигания не включается.Если в первых двух примерах без полной замены замка зажигания не обойтись, то при выходе из строя контактной группы можно ее сменить на новую.

Инструменты для замены замка зажигания ВАЗ

Перед тем как приступить к замене замка зажигания подготовьте следующие инструменты:

Инструкция по замене замка зажигания ВАЗ 2106

1 — запорный стержень; 2 — корпус замка зажигания; 3 — валик; 4 — контактный диск; 5 — контактная втулка; 6 — колодка; а — широкий выступ контактной части;

Отключить аккумуляторную батарею

Снять пластмассовый кожух, предварительно открутив винты его крепления.

Затем откручиваем два винта крепления замка зажигания к кронштейну.

Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.

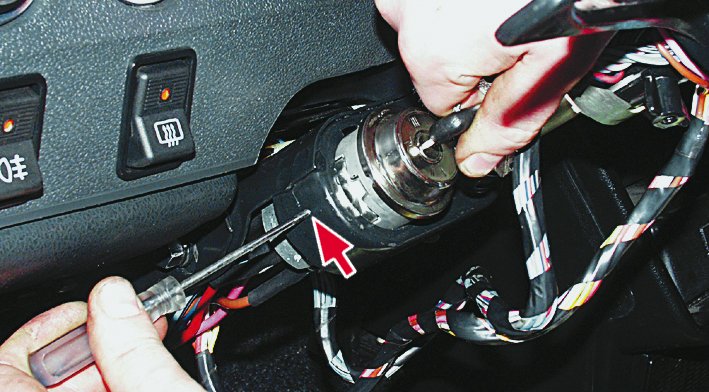

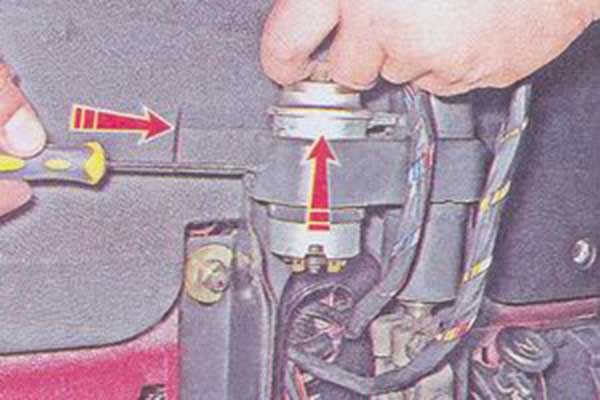

Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.

После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Устанавливаем и подключаем новый замок зажигания ВАЗ 2106 в обратной последовательности.

Замена контактной группы замка зажигания ВАЗ 2106

Как практика показывает, снять для замены контактную группу можно не снимая самого замка зажигания, только вот установить ее обратно практически не реально. Так что проделываем все вышеперечисленные, операции и когда замок будет в руках, с задней его стороны снимаем стопорное кольцо, вынимаем, а затем меняем на новую контактную группу.

Видео по замене контактной группы замка зажигания ВАЗ

Как не купить подделку замка зажигания на ВАЗ 2106

Качество запчастей на отечественные автомобили никогда не было на высоте, а если еще учесть тот факт, что множество «подвальных» контор «выкидывают» на рынок разного рода подделки, то чтобы хоть как то себя обезопасить себя от покупки некачественной автодетали рекомендуем покупать запчасти у автодиллеров либо в проверенных магазинах. Что же касается покупки качественного замка зажигания ВАЗ 2106, то для сравнения хотим привести пример фальшивого замка и оригинального.Признаки поделки

Голограмма узкая, можно снять ее и при этом не повредить.

Язычок блокировки руля темный.

Литье корпуса с неровными краями.

Упаковка не плотная и не аккуратная.

Ключ в замок с трудом входит и выходит.

А вот оригинальный замок

Голограмма широкая оторвать ее без разрушения не возможно.

Литье корпуса аккуратное и ровное по краям.

Завальцовка верха замка ровная.

Ключ входит и выходит без усилий

Схема подключения замка зажигания на Ваз 2106

Замок зажигания соединяет и обслуживает многие электроцепи автомобиля. От его исправности зависит работа целых групп потребителей напряжения. Устройство выполняет несколько важных функций:

Управляет работой системы зажигания;

Является частью противоугонной системы;

Во время транспортировки на буксире неисправного автомобиля позволяет включить аварийную сигнализацию.

Владельцев «шестерки» чаще всего интересуют следующие вопросы, связанные с замком:

• схема подключения замка зажигания на Ваз 2106;
• замена замка зажигания на Ваз 2106;
• как меняется его контактная группа.

Рассмотрим эти темы по порядку.

Схема замка зажигания

Аккумулятор

Стартер

Генератор

Реле в монтажном блоке

Замок зажигания

Реле пуска

Электропроводка, подключенная к механизму, работает по схеме:Есть четыре положения замка.Нулевое положение. При нем отключены все электросети, кроме двух клемм, Обозначенных на схеме темным цветом.Первое положение. Питание получают габариты, стеклоочистители, вентилятор печки.Второе положение. Дополнительно питание получает система зажигания, индикаторы и кнопки на приборной панели, поворотники и стартер.Третье положение. Продолжают получать питание лишь габариты, стеклоочистители и гудок.Механизм замка взаимодействует с несколькими электроцепями, объединяющими электроприборы автомобиля в единую цепь. Когда мы поворачиваем ключ, напряжение от минусовой клеммы аккумулятора поступает на катушку зажигания.Так как механизм замка регулярно используется водителем, некоторые его элементы изнашиваются и выходят из строя. Иногда достаточно только брызнуть в личинку замка WD-40. Однако эффект может длиться недолго, и ремонтные работы все равно потребуются в ближайшее время.Замок зажигания устроен следующим образом:Самое простое – это заменить неисправный замок на новый. Стоимость этой детали для автомобиля Ваз 2106 невелика. Начинать замену нужно с процесса снятия старого механизма.

Как снять замок

Обязательно снимите минусовую клемму с АКБ. Некоторые автолюбители этого не делают, объясняя это низким напряжением цепи. Однако если во время ремонтных работ произойдет замыкание проводов, это приведет к неисправности некоторых элементов электрооборудования.

Поверните ключ в нулевое положение.
Это позволит облегчить демонтаж устройства благодаря тому, что удерживающий вал руля чуть зайдет в секретную часть.

Снимаем кожух колонки руля. Откручиваем для этого пять винтов, соединяющих верх и низ кожуха. Вытягиваем верхнюю часть кожуха вверх, действуя очень осторожно. Снимаем и убираем подальше все элементы кожуха.

Сняв кожух, выкручиваем винты, на которые закреплен сам замок. Этих винтов два, располагаются они внизу под выключателем.

Отсоединяем провода от замка.

Чтобы не сломать фиксатор во время демонтажа, находим слева на кронштейне небольшую щель. В нее вставляем шило или тонкий гвоздь и вдавливаем фиксатор.

Шлицевой отверткой вынимаем механизм из кронштейна.

Еще один важный совет: пометьте, как были подключены провода. Это поможет ничего не напутать при установке нового устройства.

Замена контактной группы

Иногда нет необходимости полностью менять механизм замка. Достаточно лишь только поменять контактную группу.Она находится на обратной стороне механизма. Прикреплена к корпусу с помощью пружинного кольца. Его можно попробовать снять руками или с помощью отвертки.Снимаем саму группу. Она состоит из двух колец из пластика, которые имеют встроенные токонесущие дорожки. Внутри кольца размещена пружина.Со временем на этих дорожках образуется нагар, который приводит к поломке. Возиться с этим нагаром смысла нет. Проще купить новую группу в магазине. Ее стоимость для Ваз 2106 не превышает 50 рублей.

Обратите внимание, что существуют разные модели. На некоторых контакт стартера прикреплен так, что при повороте ключа этот контакт изгибается. Это приводит к быстрым поломкам. Лучше выбрать модель, на которой контакт установлен жестко.

Установить новую деталь несложно. Поочередно переведите провода с прежней детали, правильно выбрав контакты. Поставьте ключ в нулевое положение, поверните верхушку группы влево до упора и вставьте в замок. Следите за тем, чтобы лопатка внутри корпуса попала в специальный паз. Защелкните и наденьте пружинное кольцо.

Установка замка зажигания

После того как вы заменили контактную группу или купили новый замок, его требуется вернуть на место. И сделать это нужно максимально правильно. Предлагаем следующую последовательность действий, которая поможет замок зажигания на Ваз 2106 подключить легко:

• Вставляем ключ и поворачиваем в нулевое положение.
• Нажимаем на фиксатор и устанавливаем замок.
• Подключаем провода замка зажигания на Ваз 2106. Здесь есть два варианта. Если ваш автомобиль имеет специальную колодку для подключения к замку, то провода присоединяются одним движением руки. Если же колодки такой нет, то не все знают, как подключить провода правильно. Воспользуйтесь схематическим рисунком:Здесь каждая стрелка имеет цвет, который демонстрирует какой провод нужно присоединить. Иногда вместо розового провода установлен оранжевый. Имейте это в виду.
• Поставьте кожух рулевой колонки на место и скрепите две его части.

После того как проведены все работы можно подключать минусовую клемму к АКБ и проверять работоспособность механизма. Не забывайте, что когда осуществляется замена замка зажигания, ваз должен быть отключен от питания.

Снятие и замена замка зажигания на отечественном авто ВАЗ 2106 своими руками

Главная страница » ВАЗ » ВАЗ 2106 » Руководство по снятию и замене замка зажигания на ВАЗ 2106 в домашних условияхТюнингованная серебристая «шестерка»Если замок зажигания ВАЗ 2106 нуждается в ремонте, для начала следует разобраться с самой поломкой. Основным симптомом выхода из строя системы является неработоспособность сразу нескольких электроприборов или устройств.

Это происходит в результате того, что каждый контакт группы подключается к проводу того или иного потребителя энергии. К примеру, в большинстве случаев фары освещения работают только при включенном зажигании.

Если учитывать этот основной принцип диагностики, то можно определить и другие симптомы выхода из строя контактной группы, в результате чего возникает необходимость замены:

Поломка стартера. Если необходимо произвести ремонт стартера в соответствии со схемой, то не работающими будут как втягивающее, так и управляющее реле. На эти элементы не будет поступать напряжение, соответственно, при повороте ключа устройство не будет даже щелкать.

Неработоспособность нескольких энергопотребителей. Сначала может показаться, что эти элемент не связаны между собой, но если вдуматься, то все они работают только при включенном зажигании.

О необходимости ремонта и замены контактной группы может свидетельствовать тот факт, что определенные устройства начинают включаться, когда ключ проворачивается в определенное положение (автор видео — Данил TTRIGER).

Инструкция

Снятие неисправного устройства

Чтобы правильно снять, произвести замену и подключить все необходимые провода в соответствии со схемой, вам потребуется выполнить определенные действия. Для их выполнения понадобятся отвертки, а также шило. Если шила у вас нет, то для этих целей можно применить длинный гвоздь шириной около 2 мм, также для этих целей подойдет маленькая отвертка. Хотя напряжение в бортовой сети автомобиля является безвредным для человека, во время снятия есть вероятность повреждения и замыкания проводов схемы, а это может стать причиной поломки другого оборудования, помните об этом.Чтобы правильно снять устройство, выполните следующие действия:

В первую очередь отключаем АКБ.

Затем нужно повернуть ключ в замке на 90 градусов, чтобы он находился в положении 0, как видно по фото. Так делается специально, чтобы штифт, который фиксирует рулевой шкив от проворачивания, смог зайти в секретную часть и не препятствовал процессу замены.

Следующим этапом ремонта будет демонтаж пластиковой накладки рулевой колонки. Чтобы сделать это, необходимо выкрутить пять болтов, которые фиксируют нижнюю часть облицовки и верхнюю.

Далее, необходимо поднять верхнюю часть и вытащить ее. Затем обе части, как видно по фото, необходимо убрать в сторону.

Следующим этапом ремонта будет выкручивание болтов, фиксирующих устройство согласно схеме. Этих винтов несколько, они установлены по левую и правую стороны от выключателя. Также нужно отсоединить провода от группы.

Теперь вам потребуется найти небольшую щель, расположенную с левой стороны от устройства. В эту щель устанавливается шило или отвертка, после чего вдавливается сам фиксатор.

Далее, можно демонтировать систему из фиксаторов, поддев ее отверткой для последующего ремонта или замены.

Отворот болтов слева и справа от переключателя, выдавливание фиксатора шилом

Замена контактной группы и установка замка зажигания

Теперь вы сможете узнать, как в соответствии со схемой подключения проводов, приведенной на фото, осуществляется распиновка и установка новой группы. Как показывает практика, именно этот элемент зачастую вызывает поломки в работе замка зажигания. Для правильного выполнения распиновки и подключения в соответствии со схемой. В первую очередь нужно демонтировать пружинное кольцо, таким образом группа сможет извлечься сама.Демонтаж контактной группы на ВАЗ 2106Затем необходимо установить новый элемент к корпусу системы так, чтобы паз группы был максимально точно монтирован на шток, после этих действий группа фиксируется с помощью той же пружинки.Произведя подключение нового компонента, необходимо правильно установить сам замок, для этого выполните действия:

Для начала следует установить ключ в замок, после чего, как мы уже делали выше, провернуть его на 0.

Зажимается крепление, устанавливается выключатель в фиксатор.

В соответствии со схемой для ВАЗ 2106 производится установка и подключение проводов.

Затем производится монтаж пластиковой облицовки на рулевую систему, с помощью пяти винтов две части надежно фиксируются.

Видео «Пошаговый процесс замены замка на автомобиле ВАЗ 2106»

Чтобы все сделать правильно, воспользуйтесь подробной видео инструкцией (автор видео — Sergey Romanov).Извините, в настоящее время нет доступных опросов.У Вас остались вопросы? Специалисты и читатели сайта LABAVTO помогут вам, задать вопрос

Как правильно подключить замок зажигания на ваз 2106

Начнем с того, что в состав замка зажигания входят механическая и электрическая части. Первая выполнена в теле устройства, а вторая часть сделана отдельно из клеммной колодки. При использовании отказы связаны одинаково с обеими частями замка зажигания, где на клеммную колодку приходится немного больше неполадок в процентном отношении.Отметим, что любые работы с электрической частью должны быть выполнены при условии, что минусовая клемма снята. Особенно это важно, если надо выполнить проверку работы потребителя. Рассмотрим подробнее отказы по механической и электрической части.

Механическая часть

Зачастую отказ замка зажигания по механической части провоцируют:

• тугое проворачивание ключа зажигания;
• заклинивание в одном из положений. Как правило, такая неполадка приводит к облому ключа зажигания, что, в свою очередь, требует дополнительных растрат на приобретение новой детали.

В основном данные проблемы возникают из-за плохой сборки замка зажигания от недобросовестных производителей. Дабы изделие не приходилось часто менять, нужно установить надежную и долговечную деталь.

Электрическая часть

Даже если механическая часть замка зажигания полностью исправна, клеммная колодка все равно нередко выходит из строя. Заменить можно ее всегда, так как подобная запчасть продается в любом магазине для машин.Клеммная часть зачастую сгорает сама либо же перегорают ее контакты, которые соединяют определенные цепи электропитания. Бывает также, что плавится центральная пластиковая вставка, которая размыкает и замыкает некоторые контакты при разном положении ключа зажигания.

Провоцирует этот перегрев долгое удержание ключа в положении «стартер», когда водитель на протяжении длительного времени не может завести мотор своего транспортного средства.

В таких случаях необходимо покупать новую клеммную колодку, а не замок зажигания.Очень важно, чтобы подключение при этом оставалось неизменным. Если вы в первый раз заменяете, нужно посмотреть на низ замка зажигания и там зарисовать цвета проводом и клеммы, на которые они подключены. Каждая из них на колодке обладает собственным номером, поэтому очень удобно записать цвет провода и номер клеммы, дабы ничего не перепутать.

Как подсоединить провода: схема

Для соединения с проводами у клеммной колодки есть такие выводы:

• «15»;
• «30»;
• «30/1»;
• «50»;
• «INT».

Самостоятельная замена замка зажигания автомобиля ВАЗ-2106

Симптомы: при проворачивании ключа в замке зажигания до позиции №1 на приборной панели не загораются лампочки индикаторов.При дальнейшем проворачивании ключа стартер никак не реагирует на ваши попытки завести автомобиль.
Опытные автомобилисты при таких симптомах сразу обращают свое внимание на замок зажигания. В ВАЗовской «классике» замок зажигания состоит из механической части (секретки) и контактно-электрической группы, к которой присоединены провода. Ввиду того, что механическая часть замка зажигания неразделима с пластиковым корпусом, при ее выходе из строя придется менять полностью замок. А вот контактно-электрическая группа съемная, она прикрепляется к задней части замка зажигания с помощью пружинного кольца. Благодаря своей простой конструкции механическая часть замка очень редко выходит из строя.

Единственная неисправность, при которой потребуется замена замка зажигания – это поломка в самом механизме «секретки». Такая операция, как замена замка зажигания ВАЗ-2106, выполняется за десять минут. Главное иметь при себе новый замок, плоскую и крестовую отвертку, а также обычное шило.

Если шила под рукой не найдется, то можно воспользоваться тонким гвоздем, имеющим сечение 2мм. Перед началом работ по снятию замка зажигания необходимо отсоединить «минусовую» клемму от аккумуляторной батареи. Конечно, в электрической сети автомобиля проходит всего 12 вольт, которые не страшны человеческому здоровью, но при разборке можно нечаянно замкнуть провода, что приведет к выходу из строя какого-то электрического оборудования вашей автомашины. Поэтому отключение питания автомобиля является важным моментом, про который не стоит забывать.Далее мы предлагаем пошаговую инструкцию по снятию замка зажигания автомашины ВАЗ: — Вставляем ключ в замок и проворачиваем его на девяносто градусов, до положения «0». Делается это для того, чтобы штифт, который не дает рулевому валу проворачиваться, вошел в «секретку» и не мешал дальнейшему демонтажу; — Снимаем пластиковую защиту рулевой колонки. Чтобы это сделать, требуется открутить пять винтов, которые соединяют между собой верхнюю и нижнюю часть защиты; — Верхнюю часть защиты немного приподнимаем вверх и вытягиваем ее. Дальше снимаем оставшуюся часть защиты; — Откручиваем два винта, которые крепят сам замок зажигания; — Отсоединяем провода от разъемов выключателя зажигания; — Затем находим плоскую щель на кронштейне и втыкаем туда шило;— Шилом вдавливаем фиксатор и вынимаем устройство из удерживающего кронштейна.

Помимо механической поломки, неисправность замка зажигания может заключаться в подгорании элементов контактно-электрической группы. В этом случае достаточно заменить лишь саму контактную группу. Делается это весьма просто.

При помощи плоской отвертки снимается пружинное кольцо и контактно-электрическая группа сама выпадает. Далее устанавливаем новую деталь. Сделать это нужно таким образом, чтобы паз контактно-электрической группы точно сел на шток «секретки». Затем устанавливается пружинное кольцо. После замены неисправной части замка, можно устанавливать рабочую деталь на место: — Вставляем ключ в новый замок зажигания и проворачиваем на положение «0»; — Прижимаем фиксатор и вставляем выключатель в крепежный кронштейн; — Подключаем провода. Если провода соединены в специальную колодку, то трудностей не будет. В обратном случае вам нужно найти схему подключение проводов к замку зажигания по цветам;— Устанавливаем пластиковые защиты на рулевую колонку и скрепляем их винтами.

Замена замка зажигания своими руками

Самые досадные, пожалуй, из всех неисправностей – это те, при которых невозможно оживить двигатель автомобиля. Хорошо, если они легко устраняются. К таким неполадкам относится и выход из строя замка зажигания. Причин поломок этого узла вообще-то немного, вот они:

• износ внутренней начинки;
• износ или окисление контактов;
• попытка взлома;
• заклинивание личинки;
• потеря всех ключей.

Ниже рассмотрим инструкции, повествующие, как поменять неисправный замок зажигания. Причем, сначала поговорим о том, как поменять сломанный замок на классике ВАЗ, а потом коснемся и других автомобилей.СодержаниеТолько предварительно заметим, что главное правило работ с электрическими узлами – перед началом манипуляций необходимо отключать клеммы аккумуляторной батареи!

Как переустановить механизм включения ВАЗ

Рассмотрим для начала, как поменять сломанный замок зажигания на ВАЗ 2107. Нам пригодятся:Начинаем, находясь около кресла водителя.

Открепляем верхний и нижний кожухи рулевой колонки.

Если нет схемы электрооборудования автомобиля, записываем цвета и расположение подключенных проводов. Затем отсоединяем эти провода.

Откручиваем два винта.

Вставив ключ, поворачиваем его к отметке «0».

Нажимаем фиксатор сбоку тоненьким жалом маленькой отвертки.

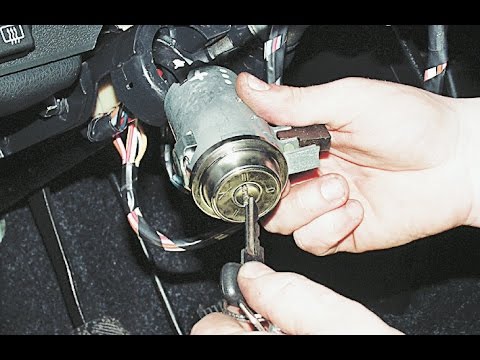

Потянув за ключ, извлекаем личинку в сборе.

Новый элемент устанавливаем в обратном порядке.

Также читайте про замену переднего сальника коленвала ваз 2109 и как поменять термостат на ваз 2110.
На этом процедура заканчивается. Если нужно разобраться, как поменять неисправный замок зажигания на ВАЗ 2106, достаточно обратиться к этой же инструкции. Да и ответ на вопрос, как поменять заклинивший замок на ВАЗ 2105, прозвучит также – необходимо ознакомиться с вышеприведенной технологией.А теперь попробуем разобраться, как поменять неработающий замок на ВАЗ 2109.Приготовим:Сделать нужно вот что.

Аккумулятор должен быть априори отсоединен. Открутив крепления, раскрепляем две части кожуха рулевой колонки и убираем их.

Снимаем облицовку с личинки.

Отсоединяем колодку проводов.

Откручиваем винты крепления обоймы.

Вставив ключ, поворачиваем личинку к риске «0».

Извлекаем обойму вместе с ключом.

Новую устанавливаем по пути наоборот.

Таков общепринятый механизм, заодно объясняющий, как поменять замок зажигания на автомобиле ВАЗ 2110. Только нужно помнить, что у «десятки» применяются для крепления узла специальные противоугонные болты, сорвать которые можно только с помощью зубила, а выкрутить плоскогубцами.Примерно так же можно поменять сломанный замок на Приоре. Для данного процесса потребуются:

• ключи гаечные;
• отвертки;
• зубило, молоток и плоскогубцы.

Действовать нужно так.

Удалить облицовку рулевой колонки.

Снять кольцо уплотнительное с узла.

Отсоединить колодку проводки обоймы.

Поддев отверткой сбоку колодку иммобилайзера, отсоединить и её.

Зубилом сорвать секретные болты с отрывными головками и отвернуть их плоскогубцами.

Вставить ключ, повернуть к отметке «1».

Извлечь скобу и обойму с ключом.

Установка нового элемента производится обратным порядком. Используются вновь болты с отрывными головками.

Кстати, необязательно полностью обновлять весь узел. В ряде случаев требуется лишь замена контактной группы узла. Но как поменять неработающую контактную группу замка зажигания? Для этого после демонтажа узла достаточно её открепить от личинки, затем прикрепить новую.Немного иначе придется действовать по инструкции, описывающей, как поменять неисправный замок зажигания на ВАЗ 2114. Хотя инструменты используются такие же.

Сняв декоративную накладку «Лада», откручивают крышку звукового сигнала.

Откручивают центральную гайку и снимают руль со шлицов.

Удаляют пластиковые кожухи рулевой колонки.

Отсоединяют колодки проводов.

Вставляют ключ и поворачивают в положение «0».

С помощью зубила срывают старые болты. Извлекают сломанный узел.

Установку новой обоймы делают в обратном порядке.

Как видим, процесс несколько отличается от предыдущих. Что интересно, инструкция, повествующая о том, как поменять вышедший из строя замок зажигания на Пассате Б3, будет напоминать технологию от ВАЗ 2114. У Пассата тоже нужно предварительно демонтировать руль.

Что делать с Калиной и Нивой

Рассмотрим теперь, как заменить поломанный замок на Калине. Для этого понадобятся:

• отвертка;
• молоток, зубило.

Действия таковы.

На Калине при снятии кожуха колонки необходимо вытянуть ручку регулировки положения руля.

Также нужно снять уплотнительное кольцо обоймы.

Дальше нужно отсоединить колодку иммобилайзера и колодку узла.

Опять-таки при помощи зубила выкручиваются болты крепления обоймы. Здесь их четыре штуки.

Удаляем дефектный элемент вместе с кронштейном.

Новый узел устанавливаем, двигаясь по пунктам назад. Используем вновь болты со срываемой головкой.

Всю эту технологию при желании можно изучить по видео под названием «как поменять замок зажигания на Калине». Что интересно, видео по теме «как поменять замок на Газели» будет выглядеть очень похожим, поскольку процессы аналогичные.Теперь еще обсудим процедуру, раскрывающую, как поменять неисправный замок зажигания на Ниве. Данный процесс осуществляется по аналогии с классикой ВАЗ. Берут отвертку.Делают следующее.

Открепляют и убирают облицовку рулевой колонки.

Отсоединяют провода, запомнив их положение.

Откручивают два крепления.

Вставив ключ, зафиксировав его у метки «0», а также утопив сбоку фиксатор отверткой, извлекают обойму.

Новый узел устанавливается в обратном порядке.

Пара замечаний и цена переустановки

Порой случается так, что автолюбитель поменял замок зажигания, но автомобиль не заводится. Скорее всего, подобная неприятность происходит из-за неправильного подключения проводов, особенно у классики ВАЗ.Однако если все же автолюбитель не рассчитывает на свои силы, можно произвести изложенную операцию в автосервисе. А сколько это будет стоить, указано в следующей таблице.

Город
Стоимость

Москва
1000 руб.

С-Петербург
 1000 руб.

Екатеринбург
900 руб.

Самара
800 руб.

Краснодар
900 руб.

Вернуться вверхПо ходу статьи были расписаны разные методы переустановки обоймы, отвечающей за включение жизненно важных органов автомобиля. Эта информация, безусловно, принесет пользу автолюбителям.Теперь узнайте как поменять лампочку ближнего света на Калине и как проверить утечку тока на автомобиле мультиметром.

Схема подключения замка зажигания ваз 2106 — Лада Мастер

Зажигание необходимо для того, чтобы осуществлять запуск автомобиля и блокировать рулевое колесо. От длительной эксплуатации данный элемент или его группа контактов становятся непригодными к дальнейшему использованию, авто на повороты ключа никак не реагирует, личинка перестает свободно впускать в себя ключ. Поэтому возникает необходимость осуществить замену замка, чтобы восстановить работоспособность автомобиля.Содержание:

Устройство замка и его вероятные поломки

В зажигание входят:

стержень запорного типа;

корпусная часть;

валик с контактным диском;

втулка;

выступ на контактах;

колодка;

широкий выступ контактной части.

Замковый механизм контактирует с большим количеством проводков. Они тянутся до аккумуляторной батареи, соединяют в единую цепочку автомобильные электроприборы. В момент поворота ключа замыкается электрическая цепь от «минусовой» клеммы АКБ, как определяет схема подключения замка зажигания ваз 2106, приходящая на катушку. Если ключ начинает плохо проворачиваться или клинит, это означает, что поломался секрет.

Специалисты рекомендуют брызнуть в личинку ВД-40, но результативность от этого низкая, довольно непродолжительная.

Перегорела контактная группа, после чего возникли сложности запустить стартер? Меняйте замок зажигания.

Порядок подключения проводов к замку зажигания

Рассмотрим все этапы работы поочередно. Для начала следует снять кожух с верхней и нижней части колонки рулевого управления. Теперь с помощью маркера или обычной краски наносим метки на проводки, подсоединенные к задней замковой части, после чего их разрешается аккуратно отсоединить.С помощью отвертки «под крест» отворачивается пара винтов, расположенных снизу и фиксирующих непосредственно замковое устройство:Теперь вставляем ключ и проворачиваем его в нулевое положение для отключения противоугонки, блокирующей рулевое управление. Одновременно тонким шилом либо отверткой надавливаем на фиксирующий элемент, при помощи которого замок удерживается на своем месте:

Выполнив данные действия, следует потянуть за ключ, чтобы извлечь замковый механизм из кронштейна:

Чтобы установить новый замок, следует все операции осуществить в обратной последовательности.

Последовательность подсоединения проводки

Если вам повезло, и для подключения замка имеется специальная фишка – все просто. Но если такой элемент отсутствует, то проводки придется подключать поочередно. Для этого необходимо взять клеммную колодку вставляемого замка таким образом, чтобы одна клемма двойного вида расположилась справа и стояла вертикально. К верхней части этой клеммы должен подходить проводок черного цвета.Далее работать следует по направлению движения стрелки часов. Вторым будет подключаться розовый провод, за ним последуют синий, коричневый, а все дело завершит проводок красного оттенка.Следует заметить, что на задней колодке замка возле клемм имеются цифры, каждая из которых соответствует определенному проводу.

Установка замка зажигания ваз 2106 своими руками с фото

Как любая машина, ВАЗ 2106 имеет сильные и слабые стороны, которые знакомы многим автолюбителям. Интенсивная эксплуатация, плохие дороги, суровый климат делают свое дело медленно, но верно. Как говорится, ничто не вечно — детали изнашиваются, так или иначе их приходится менять. Многие владельцы автомобилей предпочитают делать посильный ремонт своими руками. И все слышали о периодической поломке небольшой, но очень важной детали — замке зажигания. Если ваш замок неисправен, то вам не помешает приобрести такой полезный навык, как установка замка зажигания ВАЗ 2106.ЖигулиНедаром говорится: новое – это хорошо забытое старое. ВАЗ 2106 — прекрасно знакомая всем «шестерка» — входит в число самых массовых и популярных автомобилей отечественного производства еще со времен Советского Союза.

За все время выпуска этой модели всего было произведено и собрано на разных заводах свыше 4,3 миллионов штук автомобилей. Настоящая рабочая лошадка, недаром у нее до сих пор немало почитателей.

До сих пор бойкие «шестерки» в большом количестве бороздят автомобильные просторы стран СНГ и ближнего, а также дальнего, зарубежья. Конечно, и на старуху бывает проруха.

Структура и назначение замка зажигания

Выключатель (замок) зажигания на всех моделях «классики», в том числе и на «шестерке», абсолютно аналогичен по своему устройству и конструкции. Рассмотрим его устройство и принцип работы.Устройство выключателя (замка) зажигания:Строение замка

Запорный стержень

Корпус

Валик

Контактный диск

Контактная втулка

Колодка

Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания.В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.Замок зажигания, как и все запчасти, со временем требует ремонта или замены. И с этим вполне сможет справиться любой автолюбитель, обладая минимальным запасом необходимых знаний.

Снимаем старый замок зажигания

Прежде чем установить новый замок, необходимо освободить для него место, отсоединив старый.

Инструменты и меры предосторожности

Для этого нам понадобится простой набор инструментов: отвертка и шило.ИнструментыОтключаем аккумулятор

Демонтируем замок зажигания

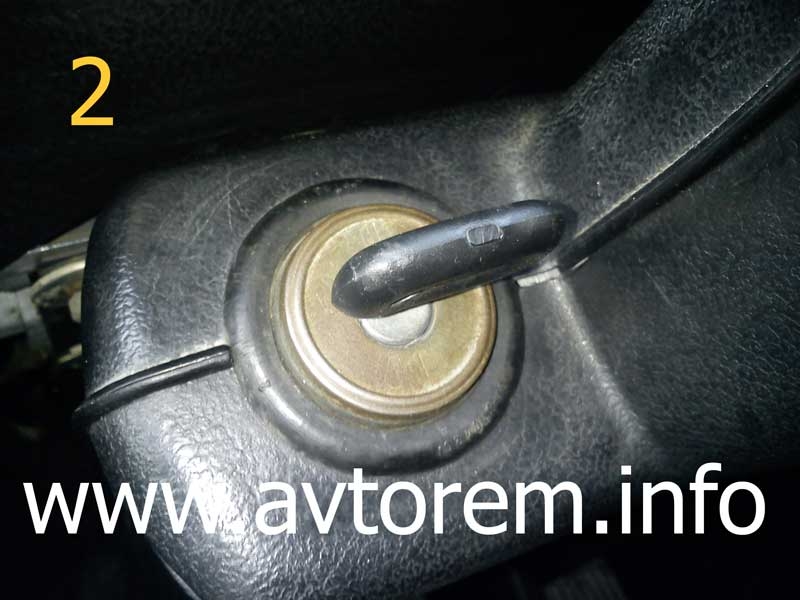

После подготовки безопасного рабочего места смело приступаем к делу.С помощью отвертки откручиваем 5 винтов кожуха подрулевых переключателей. После этого снимаем верхний и нижний элементы кожуха. Откручиваем два винта, на которых замок зажигания крепится к корпусу.Снимаем кожухВставляем ключ зажигания в замок и проворачиваем его в положение «отключено» (0), чтобы разблокировать противоугонную систему. Чтобы достать замок из его посадочного места, находим в его левой стороне небольшое круглое отверстие.РазблокировкаБерем шило и вставляем его в отверстие, поджимая им фиксатор. При этом вынимаем замок зажигания, подавая его рукой на себя.

Вынимаем замок

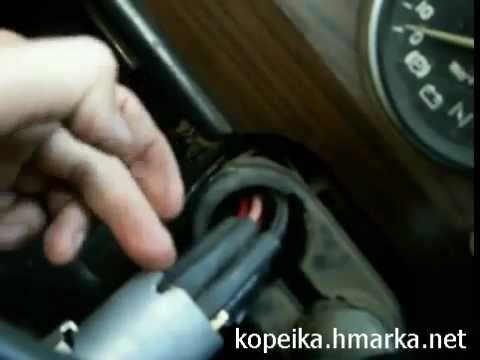

Отсоединяем провода от клемм. Если моток проводов заканчивается фишкой, то это значительно упрощает задачу. Это значит, что вам не придется маркировать провода или запоминать схему их подключения к клеммам замка для дальнейшего подключения. Итак, просто отсоединяем фишку с проводами.

Устанавливаем новый замок

Замок зажигания отсоединен. Теперь мы можем приступить к подключению нового.

Подключаем контактную группу проводов

Если вам посчастливилось стать обладателем фишки, замыкающей провода, то просто подключаем её к новому замку.Подключение фишкиЕсли же фишки нет, то подключаем каждый провод по отдельности. Берем в руки клеммную колодку нового замка зажигания так, чтобы единственная находящаяся на нем двойная клемма была справа и находилась в вертикальном положении. Верхнему отделению двойной клеммы соответствует двойной черный провод.Распиновка проводки по цветамДалее двигаемся против часовой стрелки. Следующим подключается – розовый провод, за ним – двойной голубой, потом коричневый, и последний — красный. Кроме того, разобраться в расположении проводов на клеммной колодке вы можете с помощью цифирных отметок, которой помечена сама колодка. Возле каждой клеммы имеется обозначение, рассмотрим соответствие клемм цветам проводов:

• 1NT – черный двойной провод
• 30 –провод розового цвета
• 15 – двойной голубой провод
• 30/1 –провод коричневого цвета
• 50 –провод красного цвета.

Нижняя часть двойной клеммы осталась пустой – так и должно быть. Контакты подключены.Задняя часть замка

Устанавливаем замок на место и завершаем работу

Теперь настало время зафиксировать новый замок в его исходной позиции – слева от руля.Итак, вставляем в замок ключ и фиксируем его в положении «0». Затем берем замок и вставляем его в исходное положение, «утапливая» при этом пальцами боковой фиксатор. Теперь замок на месте, соответственно мы можем закручивать крепежные винты и устанавливать декоративный защитный кожух.

Проверяем работу нового замка

Работа по установке окончена. Теперь следует убедиться в том, что все в автомобиле работает как исправно. Сначала подключаем аккумулятор. При корректной работе системы во время установки ключа в положение «0» все системы должны быть отключены. В положении «I» подается питание на систему управления двигателем, генератор, фары, сигнальные лампы, омыватели и очистители стекол, стеклоподъемники и контрольные приборы.

В положении «II» напряжение подается на те же системы, а также, кроме того, происходит запуск стартера. При правильной работе замка запорный стержень противоугонного механизма будет выдвигаться, и убираться при перемещении ключа из позиции «0» (отключено) в позицию «I» и обратно.

Как видите, ничего сверхъестественного – замок зажигания можно заменить самостоятельно, не обращаясь за помощью в автосервисную мастерскую. Главное – немного терпения, знаний, и вы освоите несложный ремонт автомобиля. И «шестерочка» будет еще долго радовать вас своей верной службой. Удачи на дорогах!

Выключатели зажигания на автомобили ВАЗ моделей 2101-07
