Что такое фазорегулятор?
Общее описание фазорегулятораВ современных европейских и японских двигателях применяются различные элетрогидравлические системы, позволяющие менять коэффициент наполнения цилиндров за счет изменения перекрытия клапанов. Благодаря регулируемым фазам газораспределения можно влиять на количество свежего заряда и на долю остаточных отработавших газов. В зависимости от частоты вращения коленвала и степени открытия дроссельной заслонки поведение поступающего в цилиндр заряда и выход из него отработавших газов сильно меняются. При установке постоянных фаз газораспределения газообмен возможно оптимизировать лишь для определенного диапазона частот вращения. Регулируемые фазы газораспределения позволяют вносить корректировки с учетов изменения частоты вращения коленвала и различного наполнения цилиндров смесью.Все это в результате дает следующие преимущества:— увеличение выходной мощности мотора- получение лучших показателей крутящего момента в более широком диапазоне оборотов- снижение выбросов СО- экономию расхода топлива— снижение шумности работы двигателя
В обычном двигателе коленчатый и распределительные валы жестко связаны друг с другом механически (ремнем ГРМ или цепью)
В двигателях с фазорегулятором, можно добиться регулирования положения распредвала и коленвала, для изменения перекрытия клапанов.Поворот распределительного вала осуществляется с помощью электрического или электрогидравлического привода. Простые устройства могут устанавливать вал только в одном из двух положений. Более сложные фазорегуляторы позволяют плавно регулировать распредвал относительно коленвала.В современных двигателях открытие впускного клапана происходит в среднем за 10-35 градусов до прихода поршня в в.м.т., а закрытие через 40-85 градусов после н.м.т. Выпускной клапан закрывается через 10-30 градусов после прохода в.м.т. Но данные цифры могут быть изменены как в большую, так и в меньшую сторону.
Для получения максимальной мощности нужно обеспечить максимальные значения углов опережения открытия и запаздывания закрытия впускных клапанов.
На высоких оборотах двигателя наполнения цилиндра происходит благодаря инерции газового потока при еще открытом впускном клапане во время подъема поршня. И на низких оборотах двигателя большое значение запаздывания закрытия впускного клапана вызывает частичное вытеснение из цилиндра заполнившей его свежей рабочей смеси, что приводит к значительному уменьшению крутящего момента мотора.Описание устройства фазорегулятора на примере Renault F4PРассмотрим устройство и принцип действия фазорегулятора на примере двигателя Renault F4P (1.8 л.)Фазорегулятор двигателя Renault F4P
1. Крыльчатка2. Лопатка3. распределительный вал4. Цилиндр с камерами5. Зубчатый шкив6. Блокирующий плунжер
7. Отверстие для подъема плунжераДвигатель Renault F4P оборудован одним фазорегулятором, установленным в зубчатом шкиве впускного распредвала.Шкив состоит из двух частей: крыльчатки с лопатками (крепится на распредвалу) и цилиндра с камерами (крепится на зубчатом шкиве распредвала). При определенных условиях электронный электронный блок управления (эбу) дает команду на электромагнитный клапан. Открытый клапан обеспечивает подачу масла под давлением по центральному каналу распредвала.Масло поступает через центральное отверстие крыльчатки и отверстие для подъема плунжера. Под воздействием давления масла плунжер смещается вверх и освобождает крыльчатку, в результате чего под действием давления масла лопатки крыльчатки и фазорегулятор поворачиваются в направлении максимального запаздывания закрытия впускных клапанов.
При снятии управляющего напряжения на электромагнитном клапане лопатки крыльчатки возвращаются в исходное положение под действием вращения двигателя, после чего плунжер блокирует всю систему в положении минимального запаздывания впускных клапанов.
Электромагнитные управляющие клапаны обеспечивают подачу масла под давлением к фазорегуляторам распредвала. При перекрещении подачи управдяющего напряжения на электромагнитные клапаны от ЭБУ фазорегуляторы возвращают распредвалы в положение минимального запаздывания впускных клапанов, обеспечивая максимальный эффект крутящего момента на низких оборотах.На моделях с двигателем F4P фазорегулятор распределительного вала действует при соблюдении следующих условий:— частота вращения коленвала выше 1500 оборотов в минуту- давление во впускном трубопроводе выше 500 мбар— температура антифриза выше 30 градусовУправление фазами перекрытия клапанов осуществляется ЭБУ на основе сигналов датчиков положения коленвала и распредвала, температуры охлаждающей жидкости и скорости автомобиля.
Диапазон регулирования угла поворота распредвала в режиме холостого хода лежит в интервале от +5 до -5, а врежиме резкого увеличения оборотов 0-30 градусов.
При этом отношение включенного состояния клапана фазорегулятора составляет 0-2% и 0-60% соответственно.Сколько стоит Фазорегулятор на RenaultПокарте Renault-Drive вы можете купить запчасти со скидкой в емех, экзист, автодоке и других магазинах-партнерах.
Сравнение цен в интернет магазинах на фазорегулятор (на конец марта 2015 года)
exist
emex
autodoc
артикул
розница
по карте
розница
по карте
розница
по карте
Шестерня фазорегулятора для двигателя 1,6 K4M
Оригинал Рено 7701478505
5856
5551
5790
5572
5820
5628
Шестерня фазорегулятора для двигателя 2,0 F4R
Оригинал Рено 8200782671
9650
9146
8909
7038
9680
Диагностика и симптомы неисправного фазорегулятораЗвук неисправного фазорегулятора Зная принцип действия и диапазон регулирования, можно диагностировать клапаны фазорегулятора по нескольким параметрам. Для этого необходим сканер, осциллограф и измиритель разрежения. ЭБУ не всегда выдает ошибку при неисправности или подклинивании клапана фазорегулятора.При заклинивании управляющего электромагнитного клапана в открытом положении или фазорегулятора в положении максимального опережения открытия впускных клапанов, двигатель неустойчиво работает на холостом ходу, давление во впускном трубопроводе слишком высокое (выше 360 мбар).На осциллограмме представлены зависимости угла поворота распредвала и от рабочего цикла клапана фазорегулятора. Отчетливо видно, как от подклинивающего плунжера клапана дестабилизируется угол поворота распределительного вала. Отсюда неустойчивая работа двигателя на холостом ходу и в режиме переменных нагрузок (2000-2500 оборотом в мин.)В некоторых случаях при полностью заклинившем клапане фазорегулятора двигатель вообще не будет работать на холостом ходу.Практика показывает, что заклинивание клапанов чаще всего вызвано наличием загрязнений в системе смазки двигателя. В качестве рекомендации можно посоветовать чаще менять масло в двигателе, особенно в условиях суровой городской эксплуатации.Диагностика неисправного фазорегулятора в «домашних условиях»
При появлении симптомов неисправного фазорегулятора (звук, работа двигателя)
После поездки поставьте автомобиль правым боков на высокий бордюр и попробуйте запустить двигатель часа через два.
Если треск появился — скорее всего это фазорегулятор и его нужно менять. Для точного «диагноза» рекомендуем обратится в сервис. Также для демонстрации дилеру или в сервисе проблемы можно использовать запись видеокамеры.Если машина не на гарантии — то фазорегулятор необходимо менять за свой счет. При неисправном фазорегуляторе можно ездить некоторое время, но рано или поздно его придется менять, по скольку двигатель перестанет заводиться.Замена фазорегулятора достаточно дорогая процедура. Стоимость запчасти 5 000 — 8 000 рублей + замена ремня ГРМ + возможно масла и помпы.В статье использованы материалы Megane2.ru и в частности М. Комарова (Можайск)
Стоимость запчастей Renault вы можете просчитать у наших партнёров (экзист, емех.ru и другие) со скидкой по карте Renault-Drive
Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарийЕсли Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этомЕсли данная статья вам понравилась или помогла — не забывайте поделиться ссылкой на неё со своими друзьями в соц сетях:
Фазорегулятор Рено Меган 2
Подстройка режима работы мотора осуществляется за счет масляного клапана и датчика. Благодаря электромагнитному управляющему клапану, под давлением обеспечивается подача масла к фазорегулятору распределительного вала. Когда от ЭБУ на электромагнитный клапан прекращается подача управляющего напряжения, фазорегулятор Рено Меган 2 возвращает распределительные валы в положение при котором происходит минимальное запаздывания впускных клапанов, что приводит к достижению на низких оборотах максимального эффекта крутящего момента.Содержание
- 1 Устройство и принцип работы
- 2 Демонтаж и ремонт
- 3 Проверка
Устройство и принцип работы
РФГ(регулятор фаз газораспределения) представляет собой механизм с датчиком благодаря которому определяется положение распредвала, давления масла, температура, обороты, а также закрывает и открывает масляный клапан, за счет которого происходит смещение распределительного вала относительно своей оси, и происходит изменение работы силового агрегата.Основной признак того что деталь нуждается в замене, если при разгоне теряется тяга при этом повышается расход масла, топлива, и в двигателе происходит механический износ деталей.
Демонтаж и ремонт
Первой причиной по которой регулятор может работать неисправно, это износ сальника или клапана фазорегулятора Рено Меган 2, об этом свидетельствуют образовавшиеся масляные потеки в районе сальника и самого датчика. Для замены первым делом нужно приобрести новую деталь, желательно оригинальную которая имеет артикул 8200823650.Расположен РФГ на крышке ГБЦ(головка блока цилиндра) возле горловины куда производится залив масла.Но чтобы до него добраться нужно у двигателя снять декоративную накладку, затем:
Если требуется заменить весь механизм то первым делом как описано выше извлекается сальник, после чего двигатель при помощи специальной лапки приподнимается, а положения коленчатого и распределительного вала фиксируется метками, демонтируются ролики ГРМ и сам ремень. У распределителя фаз выкручиваются крепления, и механизм извлекается.
Проверка
Проверить его можно при помощи мультиметра, в режиме омметра.На выводах клапана замеряется сопротивление, при температуре двадцать градусов значения должно быть в пределах 6,7-7,7 Ом, в случае если значение отличается то деталь неисправна.Как видите все работы по замене и ремонту можно произвести самостоятельно. Менять детали желательно на оригинальные, это намного увеличит срок службы всего механизма.Фазорегулятор Рено Меган 2 Ссылка на основную публикацию
Фазорегулятор на Рено Меган 2
Корректировка режимов работы мотора осуществляется с помощью регулятора фаз через датчик масляного клапана. Эта комплектующая через время выходит из строя. Каким образом определить неполадку и решить проблему самостоятельно? Данный контент даст четкое разъяснение по всем вопросам этой направленности. Постараемся разобраться в том, как производится замена фазорегулятора непосредственно своими руками.
Как работает РФГ
Конструктивно регулятор фаз газораспределения (РФГ или проще говоря фазорегулятор) представляет собой датчик и непосредственно механизм. Индикатор помогает установить положение распредвала, температурный режим и уровень давления масла или же отвечает за закрытие клапана, через который подается масло.
Закрываясь, клапан перемещает по оси распредвал и переключает мотор в другой режим работы.
Определить, поломался ли фазорегулятор на Рено Меган 2достаточно просто. Главной предпосылкой сбоев в работе фазорегулятора может выступать – резкое проваливание тяги при наборе скорости. Это влечет за собой повышение расхода горюче-смазочных материалов и высокие нагрузки на механическую часть двигателя Рено.
Как отремонтировать РФГ своими руками
Как происходит восстановление и замена фазорегулятора непосредственно своими руками, можно найти на различных видеоресурсах. Однако и текстовый контент способен раскрыть вопрос с не меньшей детализацией, которая поможет определить источники проблемы, а также провести устранения неисправностей в работе регулятора фаз подручными средствами.Одной из причин является изношенный клапан для перекрытия масла либо же сальника РФГ на Рено Меган 2. На такую мысль наталкивают образование течей вблизи индикатора и сальника, которые неплохо видны на роликах по данной тематике. Поэтому следует обратиться в автомагазин для покупки детали под маркировкой 8200823650.Первично снимается декоративная вставка на моторе Renault Megane 2 с помощью стандартного шестигранника. Этим шагом начинается процедура смены клапана. После проводят отключение контакта датчика клапана. Снятый узел проводов размещается в стороне.После отыскивается торцевая сторона клапана регулятора фаз, который зафиксирован болтом диаметром на 10 и производиться его выкрутка. Сняв клапан, можно установить потребность в его ремонте.
На это будет намекать трещины на корпусе, коррозия соединительных клемм РФГ, а также другие физические дефекты, которые говорят о том, что узел вскоре выйдет из строя и нужен новый.
Нельзя обойти вниманием и сальник, который представляет собой прорезиненное уплотнительное кольцо. Его также желательно заменить.Обычно сальник меняется на новый. Предварительно проводиться извлечение отработанного уплотнителя с помощью крючка или спицы. Визуально устанавливается целесообразность его смены.
После чего, с использование деревянной колодки или трубки, происходит его возврат на штатное место путем запрессовки. На видео как раз показывается второй вариант. Монтаж нового клапана РФГ на Renault Megane 2 выполняется в обратной последовательности.
Деталь возвращается на место, зажимается болт, а контакт от регулятора фаз подключается к штатному соединению.Именно так и происходит замена фазорегулятора.
Как установить новый механизм РФГ
Отдельная история – работы не только по мониторингу состояния сальника фазорегулятора, а и сама процедура установки нового механизма РФГ на Renault Megane 2. Данный аспект довольно хорошо рассмотрен в различных тематических видео обзорах. Подобный процесс требует высокой квалификации, поэтому следует обратиться для его выполнения в автосервис.В случае отсутствия профильной организации, которая сможет провести качественно работы, можно ремонт Рено Меган 2 сделать своими руками. Однако, необходимо внимательно подойти к вопросу изучения видео в данном направлении и соблюдать порядок работ, когда проводится замена фазорегулятора.Сначала извлекается сальник, как указано выше. Мотор Рено Меган 2 поддомкрачивается с помощью специальной «лапки» или идентичного предмета. После двигатель стопориться на совпадении рисок распредвала и коленвала. Демонтируются ролики и ременная передача ГРМ. После выкручиваются крепежи и фазорегулятор снимается.
Подводим итоги
Просмотрев детально данный видео обзор можно переходить к самостоятельному устранению неисправностей: замена фазорегулятора, клапана, уплотнителя. Если используются заводские запчасти и базовый инструмент, то это приведет к улучшению поведенческих качеств Рено Меган 2 на дороге. При этом новые детали будут служить долго, а их замена понадобиться довольно нескоро.
Клапан Фазорегулятора Рено

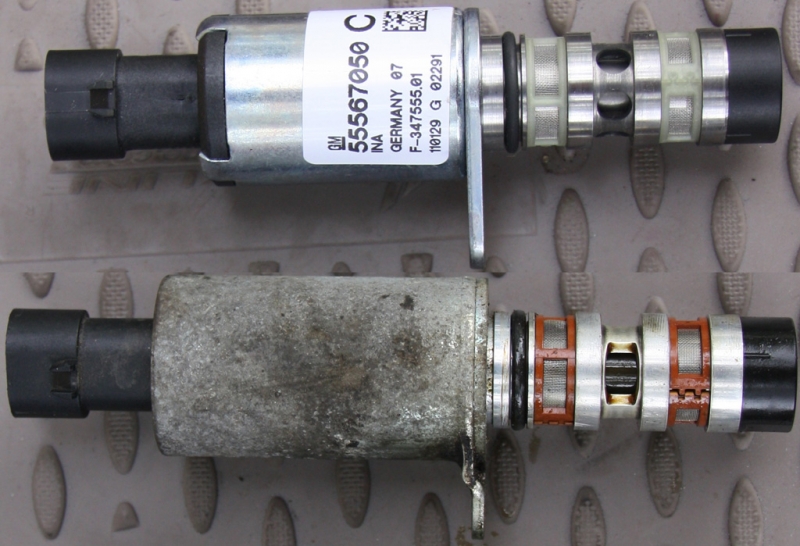

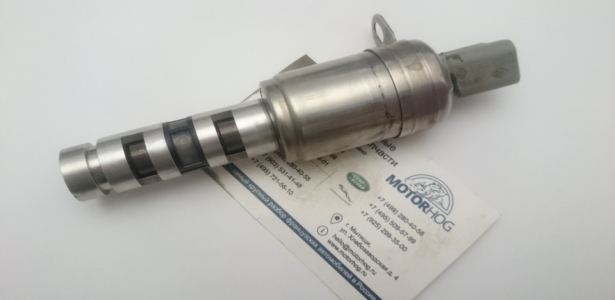

Электро-магнитный клапан фазорегулятора, так же его называют «датчик фазорегулятора» устанавливается на следующие модели Renault: Дастер, Меган, Сценик, Клио и Флюенс. Деталь достаточно важная и очень дорогая, поэтому с вниманием отнеситесь ко всем разделам нашей статьи. Здесь вы узнаете: стоимость электромагнитного клапана фазорегулятора на сегодня, как его поменять, вследствии чего он сломался и как определить на 100% что ваша машина требует замены именно клапана. Важно помнить, что клапан и фазорегулятор работают вместе и выход из строя одного элемента, тянет за собой поломку второго. И что бы не «попасть» в ближайшее время после замены еще на один клапан или фазер, нужно правильно установить причину поломки. Смотрите так же статью про сам Фазорегулятор здесь>>>>
- Выход из строя самого фазорегулятора. Как правило при износе «фазера» разбиваются уплотнительные лопатки внутри фазорегулятора, и они в виде пластиковой стружки забивают клапан фазера и как следствие он выходит из строя.
- Несвоевременная замена масла или использование поддельного масла ненадлежащего качества, а так же неправильный переход при замене масла с минерального на синтетическое.
- Попадание в масло посторонних предметов: металлической стружки от выработки поршневой группы и/или коленвала, сгустков антифриза с маслом (в следствии несвоевременного обнаружения попадания антифриза в масло).
- Временной износ (обычно и в среднем после 100 т.км, правда бывает клапан фазера не требует замены даже после пробега 300-400 т км, но это в тех случаях когда на машине своевременно меняли масло и масло было настоящий ELF )
В некоторых случаях неисправный клапан вызывает характерный треск в двигателе, особенно при запуске на холодной машине. После прогрева треск может пропадать или быть очень тихим. Так же при поломке клапана может загораться «ошибка двигателя»»Check Engine» и на диагностике будет видно, что клапан требует замены или чистки.
Достаточно часто при не исправном клапане фазорегулятора «пропадают» холостые обороты (чаще на холодном двигателе), в таком случае диагностика будет затруднительна, так как ошибка на приборной панели не загорается, и выяснить на 100%, что проблема в клапане можно только с помощью установки заведомо исправного клапана. Мы используем тестовый клапан и определяем с точностью 100% необходимо ли его заменить или нет.

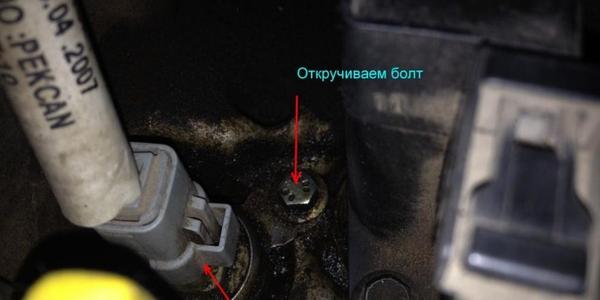

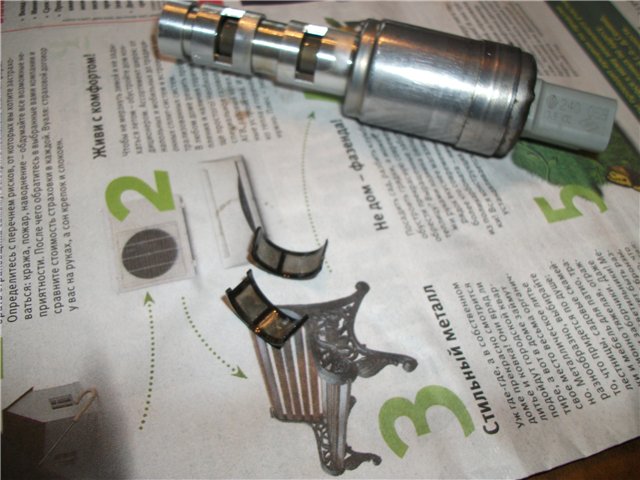

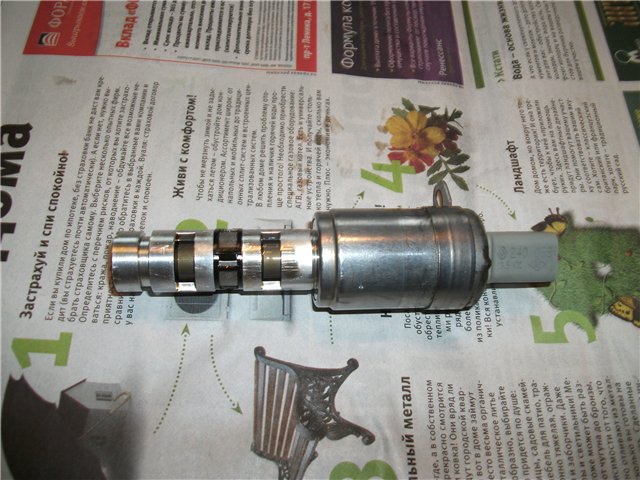

Для замены или чистки клапана фазорегулятора понадобится головка на 10мм или на 8мм (зависит от модели) удлинитель и вороток.Перед снятием клапана обязательно продуть область вокруг клапана, во избежании попадания грязи и посторонних частей в маслянный канал фазера.Не стоит забывать про сальник клапана фазорегулятора, так как он «дубеет» и из-за этого происходит попадание грязи в маслянный канал фазорегулятора и в последствии в сам клапан.При замене клапана фазера крайне важно проверить состояние самого фазорегулятора, а так же проверить состояние сальника клапана. Если сальник потерял эластичность, то нужно обязательно его заменить. Так как задубевший сальник будет пропускать грязь в маслянный канал фазорегулятора и в следствии значительно уменьшит ресурс как клапана так и самого фазорегулятора. При покупке: нужно обязательно купить оригинальный клапан фазорегулятора Renault и не нарваться на подделку.
При замене клапана фазорегулятора на Renault мы предоставляем следующие гарантийные обязательства:
один месяц или 10 тыс.км пробега, что наступит раньше. Такой регламент гарантийных обязательств обусловлен целью обезопасить вас от заводского брака деталей и/или не правильной установки.
Модель/Двигатель
Стоимость фазераОригинал
Стоимостьзамены
Меган2 / 1,6 16V K4M
5990
3500
Меган2 / 2,0 16V F4R
9600
4500
Дастер / 2,0 16V F4R
9500
4500
Меган3 / 1,6 16V K4M
5990
3500
Флюенс / 1,6 16V K4M
5990
3500
Как Проверить Фазорегулятор Рено Меган 2 ~ VESKO-TRANS.RU
Renault Megane Black Barracuda снова › Бортжурнал › №87 — (!) Неисправности фазорегулятора Меган II.Изменение фаз газораспределения – вот основная задачка фазорегулятора.
16-клапанный мотор объёмом 1,6 (1598 см3) K4M, который устанавливается в Рено меган 2 обустроен фазорегулятором.
Также в набор входят болт и крышка болта фазорегулятора.Фазорегулятор рено меган 2 управляется ЭБУ системы впрыска средством электрического клапана, который установлен на крышке головки блока цилиндров. ЭБУ подает напряжение питания на электрический клапан при частоте вращения коленчатого вала в границах 1500 -4300 мин–1.При большей частоте вращения питание прекращается, таким макаром цилиндры заполняются при высочайшей частоте вращения коленчатого вала. Как снять вентилятор печки на рено меган 2 Фазорегулятор рено меган 2. Запорный плунжер блокирует механизм в таком положении.
Замена топливного фильтра рено меган 2 и 3, несмотря на свою важность. 5000 руб. Как распознать если фазорегулятор рено меган датчик давления масла рено меган 2.
Фазорегулятор двигателей рено меган 2 (f4r и k4m) находится на распределительном вале впускных клапанов и служит для более полного наполнения цилиндров топливной смесью на всех. В исходном положении электромагнитный клапан закрыт и открывается проход масла при следующих условиях : отсутствии неисправностей датчиков положения распределительных валов, коленчатого вала, отсутствии проблем в системе впрыска, после запуска двигателя, частота вращения двигателя должна быть около 1500- 4300 мин–1 Нагрузка должна быть не более 87 %.

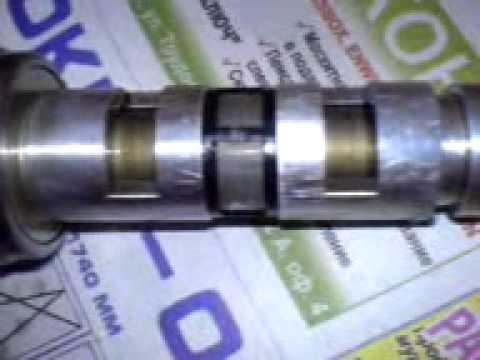

Часть 9 как проверить клапан фазорегулятора renault megane ll
THANKS FOR WATCHING SUBSCRIBE TO MY YOUTUBE CHANNEL!

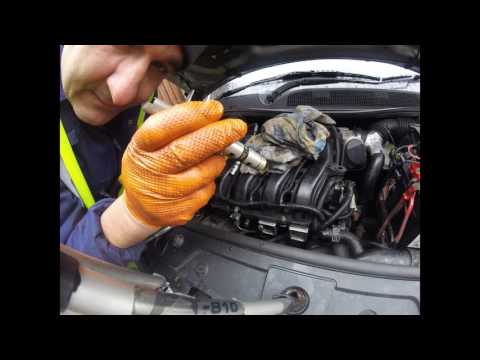

Клапан фазорегулятора Рено. Почему нет холостых? Как его проверить? Ошибка DF080 | Видеолекция
Принцип работы клапана фазорегулятора на двигателе Рено. Как проверить механическую и электрическую часть.
Если повышается расход, падает приемистость, затрудняется запуск, появляется посторонний шум двигателя, так называемый «дизельный», скорее всего это связано с неисправностью фазорегулятора.Фазорегулятор рено меган 2 со смещения момента закрытия впускных клапанов оптимизирует наполнение цилиндров в зависимости от частоты вращения коленчатого вала. снимаем аккумулятор на рено меган 2 как вскрыть дверь на рено дастер без ключа. Какие осветительные приборы используются в рено меган 2 и как правильно подобрать новую лампу. Крутящий момент на средних нагрузках и мощность при высокой частоте вращения коленвала повышается. Неисправный фазорегулятор на рено меган 2.mp4 -.
Таким образом получается более позднее поступление дополнительной порции топливной смеси благодаря высокой скорости движения. Замена шаровой опоры рено меган 2 А вот при невысокой частоте вращения инерция заряда невелика.
При раннем закрытии выпускных клапанов можно избежать плохое наполнение цилиндров и потерю крутящего момента из-за вытеснения части свежего заряда смеси. Фазорегулятор рено меган фазорегулятор рено меган 2 со когда она требуется и как. Руководство по ремонту рено меган рисунок 2.228. Фазорегулятор распределительного вала. Замена топливного фильтра рено меган 2. Топливные фильтры для меган 2 дизель топливного. Таким образом закрытие впускных клапанов должно происходить позднее, чем выше частота вращения коленчатого вала.Нашел на vsepoedem.com/
Написано коряво, но смысл понятен.Сейчас столкнулся с такой проблемой.Фазик, как и раньше изредка трещит при заводке мотора.Но сейчас повысился расход — 10-11 по городу.Упала приемистость, т.е. разгоняется как овощ.А иногда расход приходит в норму, с ним возвращается приемистость и начинает казаться, что 1.6 не так уж и плох, когда тебя вжимает в сиденье при разгоне.Потом опять все это куда то девается, причем с тресками это не связано.В общем решил ремонтировать фазик при смене ремня через 15 тысяч, заодно и гидрики проверю, но сколько я сожгу бенза в пустую за это время одному Богу известно, так что надо походу делать уже сейчас…
Думаю, может быть отключить питание клапана попробовать?
Посоветуйте. Меняем ремень грм на рено как поменять ремень грм логан рено меган 2 рено симбол. Конечно лучший совет будет — менять! Но на время хотя бы…
Фазорегулятор распределительного вала (двигатели F4R, K4M) Renault Megane II
Фазорегулятор предназначен для изменения фаз газораспределения.Для улучшения наполнения цилиндров рабочей смесью на всех режимах двигатели К4М и F4R оборудованы фазорегулятором распределительного вала впускных клапанов (рис. 1).
Рис.1
Смещение момента закрытия впускных клапанов оптимизирует наполнение цилиндров в зависимости от частоты вращения коленчатого вала. В результате повышается крутящий момент на режиме средних нагрузок и мощность при высокой частоте вращения коленчатого вала.
В этих условиях более позднее закрытие впускных клапанов обеспечивает поступление дополнительной порции топливной смеси за счет высокой скорости ее движения.
Напротив, при невысокой частоте вращения инерция заряда невелика. Более раннее закрытие выпускных клапанов позволяет избежать плохого наполнения цилиндров и потерю крутящего момента вследствие вытеснения части свежего заряда смеси. Чем выше частота вращения коленчатого вала, тем позднее должно происходить закрытие впускных клапанов.
РЕЖИМЫ РАБОТЫ ФАЗОРЕГУЛЯТОРА (ДВИГАТЕЛЬ К4М)
рис.2
Масло подается к фазорегулятору посредством электромагнитного клапана, установленного на головке блока цилиндров (рис. 2). На клапан подается электропитание в виде переменного сигнала степени циклического открытия (амплитудой 12 в и частотой 250 Гц), что позволяет подавать масло в механизм, и таким образом, изменять угол сдвига фаз. ЭБУ питает электромагнитный клапан переменным сигналом степени циклического открытия, величина которого пропорциональна требуемому смещению фаз. Фазы плавно изменяются от 0 до 43° по углу поворота коленчатого вала.
Управление электромагнитным клапаном фазорегулятора распределительного вала происходит при соблюдении следующих условий:
– отсутствие неисправности датчика частоты вращения коленчатого вала;– отсутствие неисправностей датчиков положения распределительных валов;– отсутствие неисправностей в системе впрыска;– после запуска двигателя;– при работе двигателя не на холостом ходу при отпущенной педали акселератора;– получено пороговое значение профиля впрыска, устанавливаемого с учетом нагрузки и частоты вращения коленчатого вала;– температура охлаждающей жидкости в пределах 10–120°С;– повышенная температура масла в двигателе.Резервные режимы:– возврат фазорегулятора в исходное положение;– нулевое смещение фаз.При блокировке электромагнитного клапана в открытом положении двигатель неустойчиво работает на холостом ходу, давление во впускном коллекторе повышено, также отмечается повышенная шумность двигателя.РАБОТА И УПРАВЛЕНИЕ ФАЗОРЕГУЛЯТОРОМ (ДВИГАТЕЛЬ F4R)Фазорегулятор отключен или управляется ЭБУ системы впрыска посредством электромагнитного клапана, установленного на крышке головки блока цилиндров (рис. 3).
рис. 3
При частоте вращения коленчатого вала в пределах 1500–4300 мин–1 ЭБУ подает напряжение питания на электромагнитный клапан. При превышении 4300 мин–1 питание электромагнитного клапана прекращается. При этом положение механизма фазорегулятора способствует наполнению цилиндров при высокой частоте вращения коленчатого вала. В этом положении запорный плунжер блокирует механизм.При частоте вращения до 1500 мин–1 напряжение питания не подается на электромагнитный клапан. Механизм заблокирован плунжером. С момента подачи питания на электромагнитный клапан при частоте вращения коленчатого вала более 1500 мин–1 под действием давления масла запорный плунжер отходит и высвобождает механизм.В исходном положении электромагнитный клапан закрыт.Клапан открывает проход масла для управления фазорегулятором при соблюдении следующих условий:– отсутствие неисправности датчика частоты вращения коленчатого вала;– отсутствие неисправностей датчиков положения распределительных валов;– отсутствие неисправностей в системе впрыска;– после запуска двигателя;– двигатель работает не на холостом ходу;– напряжение аккумуляторной батареи выше 11,4 В;– температура охлаждающей жидкости выше 30°С;– частота вращения двигателя составляет 1500–4300 мин–1;– нагрузка больше 87% (примерно 900 Мбар).При блокировке электромагнитного клапана в открытом положении двигатель неустойчиво работает на холостом ходу, давление во впускном коллекторе повышено.Замена фазорегулятора описана в статье — Как заменить фазорегулятор двигателя 2.0л Рено Меган 2
Принцип работы фазорегулятора двигателя К4М
Для улучшения наполнения цилиндров топливной смесью на всех режимах двигатели 1,6л оборудованы фазорегулятором распределительного вала впускных клапанов.Смещение момента закрытия впускных клапанов оптимизирует наполнение цилиндров топливной смесью в зависимости от частоты вращения коленчатого вала.В результате повышается крутящий момент на режиме средних нагрузок и мощность при высокой частоте вращения коленчатого вала.
При высокой частоте вращения коленчатого вала более позднее закрытие впускных клапанов обеспечивает поступление дополнительной порции топливной смеси за счет высокой скорости движения смеси.
Напротив, при невысокой частоте вращения инерция движения смеси невелика.Поэтому желательно более раннее закрытие выпускных клапанов, чтобы избежать недостаточного наполнения цилиндров и потерю крутящего момента вследствие вытеснения части свежей смеси.Чем выше частота вращения коленчатого вала, тем позднее должно происходить закрытие впускных клапанов.Количество масла, подаваемого к фазорегулятору, определяется электромагнитным клапаном, установленным на головке блока цилиндров (см. рис. 2).
На клапан подается электропитание в виде переменного сигнала степени циклического открытия (амплитудой 12 В и частотой 250 Гц,).
Это позволяет подавать масло в механизм фазорегулятора и таким образом изменять угол сдвига фаз.Фазорегулятор распределительного вала постоянно изменяет фазы газораспределения.ЭБУ посылает на электромагнитный клапан переменный сигнал степени циклического открытия, величина которого пропорциональна требуемому смещению фаз.Фазы постоянно изменяются от 0˚ до 43˚ по углу поворота коленчатого вала.При частоте вращения коленчатого вала в пределах 1500–4300 мин–1 ЭБУ подает напряжение питания на электромагнитный клапан.
При превышении 4300 мин–1 питание электромагнитного клапана прекращается. При этом положение механизма фазорегулятора способствует наполнению цилиндров при высокой частоте вращения коленчатого вала. В этом положении запорный плунжер блокирует механизм.
При частоте вращения до 1500 мин–1 напряжение питания не подается на электромагнитный клапан. Механизм заблокирован плунжером. С момента подачи питания на электромагнитный клапан при частоте вращения коленчатого вала более 1500 мин–1 под действием давления масла запорный плунжер отходит и высвобождает механизм.
Управление электромагнитным клапаном фазорегулятора распределительного вала происходит при соблюдении следующих условий:
— датчик частоты вращения коленчатого вала исправен;— датчики положения распределительных валов исправны;— система впрыска исправна;— после запуска двигателя;— Двигатель работает не на холостом ходу при нажатой педали акселератора;— получено пороговое значение профиля впрыска, устанавливаемого с учетом нагрузки и частоты вращения коленчатого вала;— температура охлаждающей жидкости находится в пределах 10 — 120˚ С;— повышенная температура масла в двигателе.Резервные режимы:— возврат фазорегулятора в исходное положение;— нулевое смещение фаз.Примечание. При блокировке электромагнитного клапана в открытом положении двигатель на холостом ходу работает не устойчиво, давление во впускной трубе повышено. При этом отмечается более шумная работа двигателя.
Основные неисправности электромагнитного клапана фазорегулятора:
— разомкнутая цепь;— замыкание на массу или на +12В;— смещение или рассогласование запрограммированных значений;— неправильное определение положения фазорегулятора;— величина регулирования вне допустимых пределов.
