Как разобрать блок предохранителей форд фокус 2

Описание блока предохранителей в Ford Focus 2

Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

Расположение и электросхема

Пинцет для замены (могут быть разных типов)У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй — под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

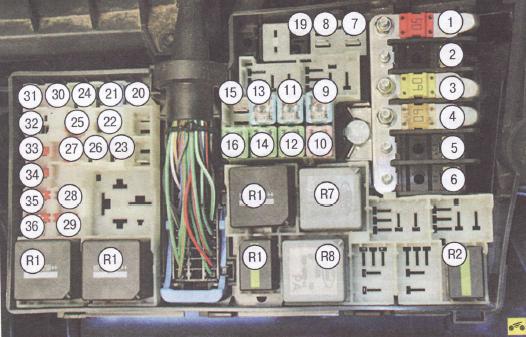

Схема подкапотного блока

№
Ампер
Назначение предохранителя

1
40
Вентилятор охлаждения мотора

2
80
Рулевое управление

3
60
ВБП № 1

4
60
ВБП № 1

5
80
Дополнительный обогреватель

6
60
Свечи обогрева (лишь для авто с дизельными моторами)

7
30
Противоблокировочная система, насос системы динамической стабилизации

8
20
Противоблокировочная система, клапаны системы динамической стабилизации

9
20
Узел управления двигателем

10
30
Вентилятор климатроника

11
20
Выключатель стартера и других приборов

12
40
Электрореле зажигания

13
20
Электрообмотка стартера

14
40
Обогрев правой стороны переднего стекла

15
30
Реле вентилятора

16
40
Обогрев левой стороны переднего стекла

17
30
Убирающаяся крыша

18
30
Усилитель мощности

19
10
Система ABS

20
15
Звуковой сигнал

21
20
Дополнительный нагреватель

22
10
Усилитель руля

23
30
Система омывания фар

24
15
Дополнительный обогреватель (для дизелей)

25
10
Зажигание

26
15
АКП

27
10
Муфта кондиционирования — компрессор

28
10
Свеча накаливания (лишь для авто с дизелем)

29
10
Раздельный климатроник

30
30
АКП

31
10
Зарядка аккумулятора

32
10
АКП

33
10
Кислородные датчики (лишь для авто с моторами работающими на бензине)

34
10
Клапан охлаждения воздуха (для дизелей)

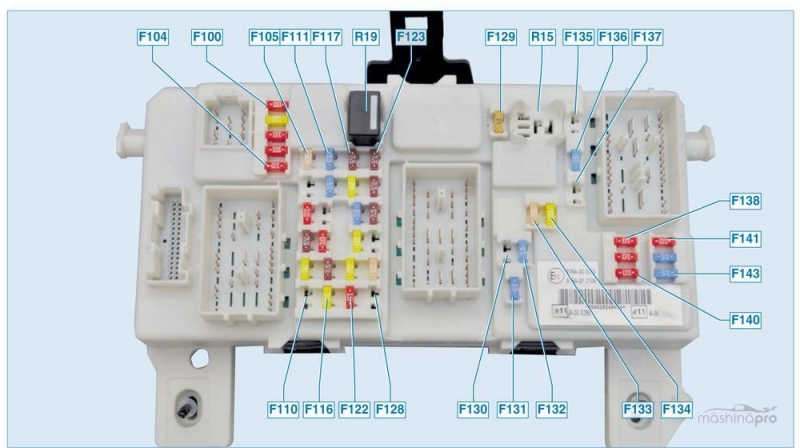

Схема блока, расположенного в салоне

№
Ампер
Назначение предохранителя

100
10
Электромодули

101
20
Управления люком, откидной крышей, сидений

102
10
Отопитель, руль, фильтр, ДУ

103
10
Управления наружным освещением от аккумулятора

104
10
Электроэкономия

105
25
Обогрев стекла сзади

106
20
Управления без ключа

107
10
Питание приборов от батареи, бортдиагностика

108
7,5
Аудиосистема и навигация

109
20
Прикуриватель, электророзетка

110
10
Переключатель наружного освещения днем

111
15
Бензонасос

112
15
Аудиосистема (питание от аккумулятора)

113
10
Подфарники

114
10
Иммобилайзер

115
7,5
Внешний свет от генератора

116
20
Противотуманки

117
7,5
Освещения номера авто

118
20
Электрическое оборудования задней левой двери

119
15
Электропитание багажного отделения

119
25
Электропитание багажного отделения (авто с системой буксировки прицепа)

120
20
Электрическое оборудования задней правой двери

121
20
Подогрев сидений передние

122
10
Подушки безопасности

123
7,5
Электрический обогрев зеркал

124
7,5
Габариты, стопы (левая сторона)

125
7,5
Габариты, стопы (правая сторона)

126
20
Управление без ключа

127
25
Электростеклоподъемники

128
Не применяется

129
20
Очиститель переднего стекла

130
Не применяется

131
15
Очиститель заднего стекла

132
25
Стопы

133
20
Блокировка системы

134
20
Централизованная блокировка замков

135
20
Подсветка во время движения в дневное время

136
15
Насос омывателя стекол

137
10
Включения аварийного питания

138
10
Управление двигателем, акселератором, АКПП

139
10
Левый дальний свет

140
10
Правый дальний свет

141
10
Фонарь заднего хода

142
15
Левый ближний свет

143
15
Правый ближний свет

Процесс снятия и замены

Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

• пинцет;
• плоская отвертка;
• новый предохранитель.

В подкапотном пространстве

Расположение под капотомДля того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.Электропредохранители в блокеОткрыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.Схема расположения на крышкеТакже обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком

Расположение в салонеВторой блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.Откручиваем фиксаторыБлок под бардачкомПовернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы. Загрузка …

Видео «Замена электропредохранителей»

В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.

Предохранители и реле Ford Focus 2

Предохранители и реле Ford Focus 2, электрические схемы

Данная модель автомобиля очень распространённая, второе поколение «Фокусов» выпускалось в период с 2004 года по 2011 год. Несмотря на надёжность марки, у любых авто рано или поздно появляются проблемы, связанные с электрикой, приборами и оборудованием. Если вы приобрели машину в подержанном виде, неизвестно что с ней делал прошлый хозяин, поэтому перед эксплуатацией стоит проверить все предохранители и реле Ford Focus 2.

Поэтому в ходе эксплуатации могут проявиться дефекты, пропадание контактов и другие неприятные сюрпризы.

У новых Форд Фокус 2 также могут наблюдаться некоторые проблемы с электрикой, а с течением времени даёт о себе знать некачественная пайка, окисление контактов и т.д. Чтобы справиться со всеми возможными неполадками, нужно быть во всеоружии.

Блок в салоне

Нумерация предохранителей отличается на моделях с 2007 по 2011 годов выпуска и с 2004 до 2007 года. Начиная с 2007 года в блоке нумерация идёт с 100 номера предохранителя, а в моделях до 2007 года порядковые номера предохранителей начинаются с F37.Предохранители и реле Ford Focus 2 расположены в блоке, под приборной панелью справа, с пассажирской стороны под бардачком. Чтобы достать из него какой-либо предохранитель, удобно пользоваться пинцетом.

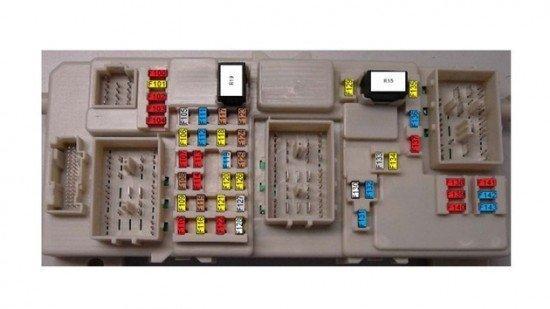

Салонный блок предохранителей в моделях до 2007 года выпуска:

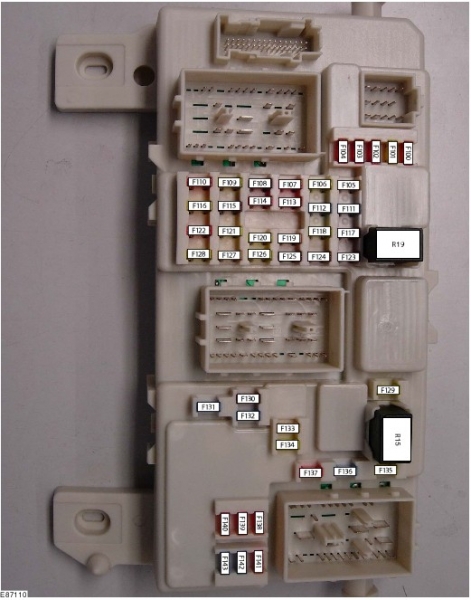

Салонный блок предохранителей в моделях после 2007 года выпуска:

Ниже для каждого предохранителя указаны и старые, и новые порядковые номера.
Первый номер — для новых моделей (начиная с 2007 года), далее идёт второй номер в скобках — для старых моделей до 2007 года. Затем следует номинал силы тока, описание и возможные пути решения связанных проблем.

F100 (F70), 10А — питание электронных модулей от замка зажигания

F101 (F40), 20А — электропривод сдвижного люка, подогрев водительского сиденья, электропривод крыши (для съёмных).
Если у вас перестал открываться люк в крыше, проверьте температуру окружающего воздуха. При минусовых температурах он мог просто примёрзнуть. В этом случае отогрейте его, заехав в тёплый гараж или обогреваемый бокс. В худшем случае мог повредиться сам механизм открытия/закрытия люка. Чтобы до него добраться, нужно снять обшивку крыши. Проверьте, чтобы стекло нигде не закусывало, чтобы тросы и шестерёнки были целые.F102 (F43), 10А — регулятор печки, рулевая колонка, фильтр дизельного топлива, приёмник дистанционного управления.Если у вас перестала работать печка только в определённых положениях — в последнем, 4-ом положении работает, а в первых — нет, дело в резисторе (дополнительное сопротивление). Для замены резистора нужно снять педальный узел, чтобы добраться до места его установки, отключить разъём, открутить болты и достать сгоревший резистор, затем установить на его место рабочий. Цена резистора в пределах 1000 руб.

Если печка не работает ни в одном из положений, проверьте реле R10 в блоке под капотом, уровень охлаждающей жидкости, исправность ручки переключения режимов отопителя, а также её контакты. Мог также сгореть мотор печки. Чтобы его поменять и добраться до отопителя, нужно снять приборную панель. Можно это сделать не снимая панели при определённом опыте и сноровке.

Проверьте также силовой предохранитель двигателя отопителя F10 в блоке под капотом. Если печка дует только холодным воздухом, мог слететь тросик регулировки заслонки. Если при работе печки появился свист, разберите отопитель и смажьте вентилятор.Если посторонние звуки исходят из пространства под магнитолой, проверьте датчик температуры салона, который там установлен совместно с вентилятором.F103 (F49), 10А — органы управления внешним светом, питание от аккумулятора.

F104 (F80), 10А — система энергосбережения, свет в салоне

F105 (F52), 25А — обогрев заднего стекла.
Если у вас не включается обогрев заднего стекла, возможно дело в оборванных нитях нагревательных элементов. Осмотрите их визуально и при наличии обрывов замените на новые или заклейте. Заклеить можно клеем с серебром, цена такого клея около 300 руб.Может также быть обрыв проводки, прозвоните провод, идущий от выключателя до заднего стекла. Проверьте также выключатель и его контакты.F106 (F41), 20А — система бесключевого управления.F107 (F46), 10А — приборы на панели, OBD.
Если на приборной панели начали загораться лампы неисправностей или перестали работать приборы, дело может быть не в самих приборах, а в панели. Но первым делом проверьте этот предохранитель. Иногда машина может вообще не заводиться или на ходу испытывать проблемы с переключением скоростей. Пошевелив панель, можно понять, пропадают ошибки или нет.

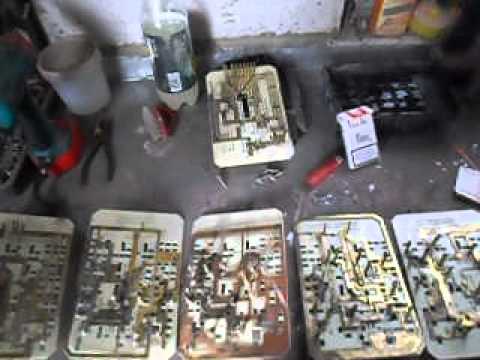

В моделях до 2007 года проблема кроется в плохой пайке контактов. Чтобы починить, нужно снять панель и проверить контакты на плате в месте крепления разъёма. Заодно проверить все дорожки. Потрескавшиеся и осыпавшиеся контакты хорошо пропаять. Если не умеете работать паяльником, лучше доверить эту работу электрику.

Если вы решили заменить приборную панель на новую, лучше обратиться в автосервис, потому что в этом случае потребуется перепрошивка — прописывание ключей для работы иммобилайзера, конфигурация панели и блоков управления.

F108 (F68), 7,5А — аудиосистема, магнитола, GPS-навигация

Если перестала работать магнитола, проверьте этот предохранитель. Большинство штатных магнитол (Ford 6000CD или Sony) могут не работать по причине блокировки и требовать ввести код. Это происходит после отключения питания (например, при замене или отключении аккумулятора). При вводе неправильного кода несколько раз магнитола блокируется окончательно. Код разблокировки обычно можно найти в документах или салоне автомобиля (на крышке бардачка с внутренней стороны). При покупке с рук можно узнать у старого хозяина, при покупке в автосалоне обратиться к дилеру.

Ford Focus 2, расположение блока предохранителей

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект. Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание. Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.

Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

поверните крепежные элементы на 90 °И опустите блок предохранителейДополнительные предохранители расположены на левой стороне моторного отсека



Таблица характеристик плавких предохранителей

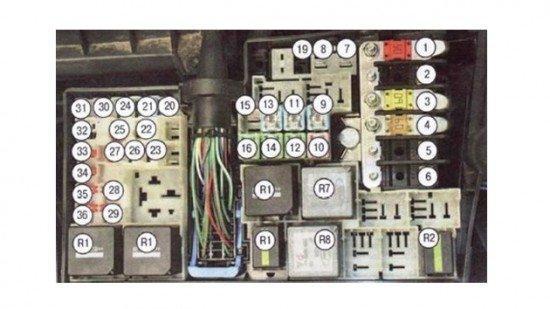

Блок предохранителей в моторном отсеке

Предохранитель Сила тока, А Защищаемые цепи1 40 Электровентилятор охлаждения двигателя2 80 Рулевое управление с усилителем3 60 Внутренний блок предохранителей 14 60 Внутренний блок предохранителей 25 80 Вспомогательный отопитель6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)7 30 Антиблокировочная система, насос системы динамической стабилизации8 20 Антиблокировочная система, клапаны системы динамической стабилизации9 20 Модуль управления силовым агрегатом (PCM)10 30 Вентилятор системы климат-контроля11 20 Выключатель зажигания (стартера и приборов)12 40 Реле 15l зажигания13 20 Электрическая обмотка стартера14 40 Обогрев лобового стекла, правая сторона15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)16 40 Обогрев ветрового стекла, левая сторона17 30 Складывающаяся крыша18 30 Инвертирующий усилитель мощности19 10 Модуль ABS20 15 Звуковой сигнал21 20 Вспомогательный отопитель22 10 Модуль усилителя рулевого управления23 30 Омыватели фар24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)25 10 Реле зажигания26 15 Автоматическая коробка передач26 10 Непрерывное питание PCM (только Focus ST и Focus RS)27 10 Муфта компрессора системы кондиционирования28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)29 10 Система раздельного климат-контроля30 3 PCM, автоматическая коробка передач31 10 Интеллектуальная зарядка аккумуляторной батареи32 10 Автоматическая коробка передач32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)34 10 Форсунки, катушки зажигания35 10 PCM, клапаны, электромагнитные клапаны36 10 PCM

Блок предохранителей в салоне

Предохранитель Сила тока, А Защищаемые цепи100 10 Электронные модули (питание от замка зажигания)101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления103 10 Питание органов управления внешним освещением от аккумуляторной батареи104 10 Система экономии электроэнергии, плафоны внутреннего освещения105 25 Обогреватель заднего стекла106 20 Система управления без ключа107 10 Батарейное питание комбинации приборов, бортовая диагностика108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)109 20 Прикуриватель, дополнительная электрическая розетка сзади

110 10 Питание переключателя системы наружного освещения в дневное время от генератора

111 15 Топливный насос (только варианты с бензиновым двигателем)112 15 Модули аудиосистемы (питание от аккумуляторной батареи)113 10 Лампы наружного освещения в дневное время (подфарники)114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя115 7,5 Питание органов управления внешним освещением от генератора116 20 Противотуманные фары/фонари117 7,5 Фонарь освещения номерного знака118 20 Модуль электрооборудования двери (левой задней)119 15 Дополнительное гнездо питания в багажном отделении119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)120 20 Модуль электрооборудования двери (правой задней)121 20 Электрообогрев передних сидений122 10 Модуль подушки безопасности123 7,5 Электрообогрев наружных зеркал заднего вида124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)126 20 Система управления без ключа 127 25 Электрические стеклоподъемники128 — Не используется129 20 Очиститель ветрового стекла130 — Не используется131 15 Очиститель заднего стекла132 15 Стоп-сигналы133 25 Реле центральной системы блокировки, модуль двери пассажира134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя135 20 Подсветка при движении в светлое время136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя137 10 Динамик включения аварийного батарейного питания138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия139 10 Дальний свет фар, правая сторона140 10 Дальний свет фар, левая сторона141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом142 15 Ближний свет фар (правая сторона)143 15 Ближний свет фар (левая сторона)

Изменение маркировки предохранителей

С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепиF37 F140 10 Дальний свет фар (левая сторона)F38 F139 10 Дальний свет фар (правая сторона)F39 F109 20 Прикуриватель, задняя розеткаF40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)F41 F106 20 не используетсяF42 F123 7,5 Электрообогрев наружных зеркал заднего видаF43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.F44 отсутствуетF45 F113 10 Система дневного света (стояночный свет)F46 F107 10 Щиток приборов, OBDF47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омыванияF48 F135 20 Подсветка при движении в светлое времяF49 F103 10 Органы управления освещением.F50 F129 20 Стеклоочистители лобового стеклаF51 F111 15 Топливный насосF52 F105 25 Обогрев заднего стеклаF53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)

F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)

F56 F126 20 Система санкционирования доступа и запуска двигателя без ключаF57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумуляторомF58 F112 15 Аудиоустройства, мобильный телефонF59 F119 20 Модуль тягово-сцепного устройства, задняя розеткаF60 F142 15 Ближний свет фар (левая сторона)F61 F143 15 Ближний свет фар (правая сторона)F62 отсутствуетF63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлажденияF64 F128 20 не используется F65 F122 10 Модуль подушки безопасностиF66 F115 7,5 Органы управления освещением.F67 F114 10 Щиток приборов, противоугонная системаF68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)F69 F116 20 Противотуманные фары, задний противотуманный фонарьF70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сиденийF71 F110 10 Подсветка при движении в светлое времяF72 отсутствуетF73 F117 7,5 Фонари освещения регистрационного знакаF74 F132 15 Стоп-сигналыF75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератораF76 F130 7,5 Модуль полного привода

F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)

F78 F131 15 Задний стеклоочистительF79 отсутствуетF80 F104 10 Устройство энергосбережения аккумулятора, освещение салонаF81 F120 20 Модуль правой задней двериF82 F118 20 Модуль левой задней двериF83 отсутствуетF84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)F85 отсутствуетF86 F121 20 Сиденья с обогревом

Учимся самостоятельно менять предохранители на автомобиле Форд Фокус 2

Главная » Предохранители » Учимся самостоятельно менять предохранители на автомобиле Форд Фокус 2ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно. В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.Цвет ПП определяет номинал.Расшифровка ПП от F1 до F36:

Номер
Номинал, А
Назначение

1
40
Вентилятор, охлаждающий силовой агрегат

2
80
ГУР

3
60
Салонный блок ПП и реле

4
60
Салонный блок ПП и реле

5
80
Кондиционер, вспомогательный обогреватель

6
60
Свечи для дизелей

7
30
Насос АБС в гидравлическом блоке

8
20
Клапаны АБС в гидравлическом блоке

9
20
Узел для управления силовым агрегатом

10
30
Электромотор вентилятора печки

11
20
Стартерный выключатель

12
40
Электрическое реле системы зажигания

13
20
Обмотка на пусковом механизме

14
40
Правый обогрев лобового стекла

15
30
Реле электровентилятора охлаждающей системы

16
40
Левый обогрев лобового стекла

17
30
Управление складывающейся крышей

18
30
Устройство для усиления мощности

19
10
Управление системой АБС

20
15
Звуковой сигнал

21
20
Резервный обогреватель

22
10
Управление ГУРом

23
30
Электронасос омывателя фар

24
15
Дополнительный отопитель для авто с дизелем

25
10
Реле зажигания

26
10
АКПП

27
10
Муфта компрессора кондика

28
10
Свеча для дизеля

29
10
Управление климат-контролем

30
30
АКПП

31
10
Зарядка АКБ

32
10
АКПП

33
10
Датчики кислорода для моторов на бензине

34
10
Модуль зажигания, форсунки

35
10
РСМ, клапаны

36
10
РМС

Описание назначения реле Форд Фокус 2:

Обозначение
Назначение

R1
Включение запрета запуска (для некоторых моделей)

R2
Звуковой сигнал

R3
Фонари заднего хода (для некоторых моделей)

R5
Система рециркуляции ОГ (для двигателей на бензине), нагреватель топлива (для дизелей)

R6
Основное

R7
Обогреватель лобового стекла

R8
Зажигание

R9
Омыватели фар

R10
Вентилятор обогревателя

R11
Компрессор кондиционера

R12
Свечи накаливания (дизель), электродвигатель вентилятора охлаждающей системы

R13
Стартер

R14
Вентилятора и электродвигатель вентилятора

Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:

Номер
Номинал, А
Назначение

37
10
Левая лампа дальнего света

38
10
Правая лампа дальнего света

39
20
Предохранитель прикуривателя

40
20
Электродвигатель люка

41
20
Управление электрооборудованием пассажирской передней двери

42
7,5
Электрообогрев зеркал заднего обзора

43
10
Электромодули

44
10
Колодка канала связи

45
10
ДХО, габаритные огни

46
10
Приборная панель, центральный блок ПП

47
15
Насос, жиклеры омывателя стекла

48
20
Ближний свет, наружные осветительные приборы для передвижения в светлое время суток

49
15
Выключатель осветительных приборов

50
20
Очиститель лобового стекла

51
15
Бензонасос

52
25
Электрообогрев стекла сзади

53
7,5
Стоп-сигнал, габариты с левой стороны

54
7,5
Стоп-сигнал, габариты с правой стороны

55
20
Управление электрооборудованием водительской двери, система центрального замка

56
20
Система Кеу Fгее

57
10
Привод для складывания внешних зеркал или датчик для контроля заряда АКБ

58
15
Управление музыкальной системой

59
20
Управляющий блок электрическим оборудованием прицепа

60
15
Левая лампа ближнего света

61
15
Правая лампа ближнего света

62
20
Электропривод регулирования водительского сиденья

63
25
Электрические подъемники стекла

64
—
—

65
10
Управление подушками безопасности

66
7,5
Выключатель осветительных приборов

67
10
Приборная панель

68
7,5
Дополнительные компоненты приборки

69
20
Противотуманки

70
10
Электромодули

71
10
Внешнее освещение при движении днем

72
—
—

73
7,5
Подсветка номера

74
15
Фонари стопов

75
10
Управление двигателем

76
—
—

77
25
Центральный замок

78
15
Задний стеклоочиститель

79
15
Электророзетка в багажнике

80
10
Таймер, отключающий подсветку салона

81
20
Управление правой задней дверью

82
20
Управление левой задней дверью

83
10
Управление аудиосистемой

84
10
Питание электрооборудования прицепа, фонари заднего хода

85
10
Модуль электрооборудования охлаждающей ситсемы

86
20
Электрический обогрев передних сидений

Схема ПП Форд Фокус 2 рестайлингРасшифровка назначения ПП в салоне Форд Фокус:

Номер
Номинал, А
Назначение

100
10
Электромодули

101
20
Управляющий блок электроприводом люка вентиляции, водительским сиденьем, приводом крыши

102
10
Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива

103
10
Питание управляющих элементов наружного освещения от АКБ

104
10
Система экономии электрической ­энергии, подсветка освещения салона

105
25
Управление обогреванием стекла сзади

6
20
Система безключевого управления

107
10
Питание от батарей щитка приборов, диагностика бортовой сети

108
7,5
Дополнительные элементы щитка приборов

109
20
Прикуриватель

110
10
Электропитание переключателя внешнего освещения

111
15
Бензонасос

112
15
Управляющий блок аудиосистемы

113
10
Лампы дневного внешнего освещения (подфар­ники)

114
10
Питание щитка приборов от генераторной установки, иммобилайзер силового агрегата

115
7,5
Питание управляющих элементов наружного освещения от генераторной установки

116
20
Противотуманки, фонари

117
7,5
Подсветка номер­а

118
20
Управление задней левой дверью

119
15
Гнездо для дополнительного электропитания в багажнике

119
25
Гнездо для дополнительного электропитания в багажнике (машины с управлением буксировкой прицепа)

120
20
Управление задней правой дверью

121
20
Обогреватель сидений спереди

122
10
Управление подушками безопас­ности

123
7,5
Обогрев внешних зеркал заднего обозрения

124
7,5
Фонари габа­ритов, стоп-сигналы с левого борта машины

125
7,5
Габариты, стоп-сигналы с правого борта машины

126
20
Безключевая система управления

127
25
Электроподъем­ники стекла

128
—
Резерв

129
20
Очиститель лобового стекла

130
—
Резерв

131
15
Очиститель стекла сзади

132
15
Стоп-сигналы

133
25
Управление пассажирской дверью, реле, управляющее системой блокировки

134
20
Система блокирования дверных замков, управляющий блок электрооборудования водительской двери

135
20
Подсветка при передвижении днем

136
15
Жиклеры, насос омывателя стекла

137
10
Динамик, включающий аварий­ное питание от батареи

138
10
Управляющий блок двигателем, педаль газа, АКПП

139
10
Правый осветительный прибор дальнего света

140
10
Левый осветительный прибор дальнего света

141
10
Электрический привод зеркал заднего вида, фонарь заднего хода

142
15
Правый осветительный прибор ближнего света

143
15
Левый осветительный прибор ближнего света

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.Если он расположен под капотом, то выполняются следующие действия:

Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.

Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.

С внутренней стороны крышки есть пинцет и схема расположения ПП.

С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.

Далее закрывается крышка блока и капот.

Фотогалерея

Фото 1. Расположение БП в подкапотном отсекеФото 2. Расположение БП в салонеДля замены ПП в салонном БП необходимо выполнить следующие шаги:

Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.

Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.

Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.

Замена ПП делается аналогично, как и в БП под капотом.

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

 Заключение

Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса. Загрузка …

Видео «Этапы замены ПП прикуривателя»

В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Предохранители и реле Ford Focus 2

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках которые находятся в салоне автомобиля под панелью приборов с правой стороны и а подкапотном пространстве рядом с аккумуляторной батареей.Большинство предохранителей установлено в монтажном блоке предохранителей и реле, расположенном в салоне (рис. ниже) под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) приведены в табл. ниже.Номера предохранителей и реле в монтажном блоке, расположенном в салоне

Назначение предохранителей и реле. установленным в монтажном блоке в салоне

Номер предохранителя/реле (сила тока)
Цвет предохранителя
Назначение предохранителя/реле

37 (10 А)
Красный
Дальний сеет левой фары

38 (10 А)
Красный
дальний свет правой фары

39 (20 А)
Желтый
Прикуриватель

40 (20 А)
Желтый
Электропривод вентиляционного люка крыши

41 (20 А)
Желтый
Модуль электрооборудования двери переднего пассажира

42 (7,5 А)
Коричневый
Электрообогрев зеркал

43 (10 А)
Красный
Электронные модули (питание от аккумуляторной батареи)

44 (10 А)
Красный
Разъем шины передачи данных

45 (10 А)
Красный
Наружное освещение для движения в дневное время (стояночные огни)

46 (10 А)
Красный
Панель приборов (питание от аккумуляторной батареи), центральный блок предохранителей

47 (15 А)
Синий
Стеклоомыватель, злектрообогрев жиклеров стеклоомывателя

48 (20 А)
Желтый
Ближний свет фар, наружное освещение для движения в дневное время

49 (15 А)
Синий
Выключатель освещения (питание от аккумуляторной батареи)

50 (20 А)
Желтый
Стеклоочиститель ветрового окна

51 (15 А)
Синий
Топливный насос

52 (25 А)
Серый
Электрообогрев заднего стекла

53 (7,5 А)
Коричневый
Стояночные и габаритные огни левого борта

54 (7,5 А)
Коричневый
Стояночные и габаритные огни правого борта

55(20 А)
Желтый
Система центральной блокировки замков, модуль электрооборудования двери водителя

56 (20 А)
Желтый
Система Key Free

57 (10 А)
Красный
Датчик степени разряда аккумуляторной батареи

58 (15 А)
Синий
Модули аудиосистемы (питание от аккумуляторной батареи)

59 (25 А)
Серый
Модуль управления электроборудованием прицепа, электрическая розетка в багажном отделении

60 (15 А)
Синий
Ближний свет правой фары

61 (15 А)
Синий
Ближний свет левой фары

62 (20 А)
Желтый
Электропривод регулировок сиденья водителя

63 (25 А)
Серый
Электропривод стеклоподъемников

64
—
Не используется

65 (10 А)
Красный
ЭБУ подушек безопасности

66 (7,5 А)
Коричневый
Выключатель освещения (питание от выключателя зажигания)

67 (10 А)
Красный
Панель приборов (питание от выключателя зажигания), иммобилизатор

68 (7,5 А)
Коричневый
Дополнительные элементы панели приборов

69 (20 А)
Желтый
Противотуманные фары, противотуманные фонари

70 (10 А)
Красный
Электронные модули (питание от замка зажигания)

71 (10 А)
Красный
Наружное освещение для движения в дневное время

72
—
Не используется

73 (7,5 А)
Коричневый
Фонари освещения номерного знака

74 (15 А)
Синий
Стоп-сигналы

75 (10 А)
Красный
Электронный блок управления двигателем

76
—
Не используется

77 (25 А)
—
Реле системы центральной блокировки замков

78 (15 А)
Синий
Стеклоочиститель двери задка

79 (15 А)
Синий
Электропривод складывания зеркал

80 (10 А)
Красный
Таймер автоматического отключения освещения салона

81 (20 А)
Желтый
Модуль электроборудования правой задней двери

82 (20 А)
Желтый
Модуль электрооборудования левой задней двери

83 (10 А)
Красный
Модули аудиосистемы

84 (10 А)
Красный
Фонари заднего хода, питание электрооборудования прицепа от выключателя (замка) зажигания

85
—
Не используется

86 (20 А)
Желтый
Электрообогрев передних сидений

К1
—
Реле обогрева заднего стекла (стекла двери задка) и наружных зеркал заднего вида

К4
—
Реле топливного насоса

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке в подкапотном пространстве (рис ниже, крышка монтажного блока снята). В табл. 10.2 указано назначение установленных предохранителейНомера предохранителей, плавких вставок и репе е монтажном блоке, расположенном в подкапотном пространстве

Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве

Номер предохранителя/ реле (сила тока)
Цвет предохранителя
Назначение предохранителя/реле

1 (50 А)
Красный
Электровентилятор системы охлаждения двигателя

2
—
Не используется

3 (60 А)
Желтый
Центральный блок плавких предохранителей, реле зажигания

4 (60 А)
Желтый
Центральный блок плавких предохранителей, реле зажигания

5
—
Не используется

6
—
Не используется

7 (30 А)
Красный
Система

8 (20 А)
Синий
Система

9 (20 А)
Синий
Электронный блок управления двигателем

10 (30 А}
Красный
Вентилятор отопителя

11 (20 А)
Синий
Выключатель (замок) зажигания, центральный замок

12 (40А)
Зеленый
Центральный блок плавких предохранителей, реле зажигания

13 (20 А)
Синий
Стартер

14 (40А)
Зеленый
Электрообогрев ветрового стекла

15
—
Не используется

16 (40 А)
Зеленый
Элеетрообогрев ветрового стекла

19 (10 А)
Красный
Система ABS/ESP

20 (15 А)
Синий
Звуковой сигнал

21
—
Не используется

22
—
Не используется

23 (30 А)
Серый
Омыватель фар

24
—
Не используется

25 (10 А)
Красный
Центральный блок плавких предохранителей, реле зажигания

26 (10 А)
Красный
Автоматическая коробка передач

27 (10 А)
Красный
Кондиционер

28
—
Не используется

29 (10 А)
Красный
Дополнительные элементы панели приборов

30 (10 А)
Красный
Электронный блок управления двигателем

31 (10 А)
Красный
Система управления разрядом аккумуляторной батареи

32 (10 А)
Красный
Датчики концентрации кислорода

33 (10 А)
Красный
Датчики концентрации кислорода

34 (10 А)
Красный
Форсунки, катушки зажигания

35 (10 А)
Красный
Система управления двигателем

36 (10 А)
Красный
Электронный блок управления двигателем

R1
—
Реле системы зарядки

R2
—
Реле стартера

R3
—
Реле кондиционера

R4
—
Реле зажигания

R5
—
Реле звукового сигнала

R6
—
Реле кондиционера

R7
—
Реле обогрева ветрового стекла

Информация актуальна для моделей Форд Фокус 2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.

Как снять блок предохранителей Форд фокус 2

У кого какие маленькие неприятности происходили с С-МАХиками???Anton (Jeroen) Пару месяцев назад…
«Горели» лампочки на фарах, — то дальний свет, то ближний свет, а как оказалось сзади не горела подсветка номера-рассыпались контакты и коротили. Каждый комплект по 208 рублей (крепеж с лампочкой) заменил за 5 минут сам и проблема исчезлаDamir (Azar) За три года эксплуатации заменил:1. Кнопка задней двери (3 раза)2. Обогрев лев. зеркала3. Одну катушку зажигания из четырёх.4. ТермостатИ по мелочи: свечи, масло, колодки, фильтры…И всё равно я доволен C-MAXoм, эти мелочи ничто с ощущениями которые я получаю при езде на этом пипелаце…….

Dmitry (Bertfried) осенью в сильнейший ливень попал в несколько очень глубоких луж (по бампер)и когда приехал домой глючила электрика не выключались дворники обогрев зад стекла и др. снял клемму а утром снял блок предохранителей там вода- просушил и все. снять поставить блок 20 мин просушка феном со съемом реле и предохранителей 20 мин.

Sergey (Liran) Уже год юзаю C-MAX:
1. Замена блока управления доп. отопителем ( после 10 дней эксплуатации).2. Замена всего доп. отопителя.3. Замена MP3 магнитолы (перестала читать диски).4. Замена бинзонасоса.5. Замена приборной панели.6. Замена электро-гидроусилителя вместе с каким то пучком проводов (3 раза загоралась неисправность, а потом вообще сгорел).Что предстоит: повторная замена бинзонасоса (врёт датчики уровня топлива).Сейчас наблюдается: Неустойчивая работа двигателя, машина при плюсовой температуре заводиться со второго раза. Бензина кушает около 16 л./100 км, а комп вообще показывает 19.2 л./100 км.PS: все замены производились по гарантии.Avanasy (Beulah) сльшком ниская посатка, и от камнеи одбило все пороги!Max (Konstantine) Романин Сергей!!!! Это довольно странно! Мотор какой??? Но интересно другое…. Мне пока не дали точного ответа, но я задумался….Скажи у тебя С-Мах рестайлинговый или еще нет????

Такие машины пошли как раз весной 2007 года. Я не собираюсь порочить репутацию и надежность этого авто но это странно… СТРАННО, Что происходят такие проблемы………

Max (Konstantine) Заметил сколы и царапины на переднем бампере от камней….
Принял как должное, по причине реалий российских дорог…Sergey (Liran) Машина не рестайлинговая декабря 2006 года, двигатель объёмом 2 литра, комплектация Ghia. А вот полтора месяца назад вытек практически весь тосол. Приехали в автосервис, машину забрали. На следующий день в сервисе сказали что течь устранили и залили тосол за свой счёт(пропускал патрубок в районе соединения с дополнительным отопителем). Два дня назад обнаружилось что тосола опять практически не осталось(ниже минимума).

В автосервисе машину забрали на 2 часа, а потом сказали что устранить проблему не могут и заказали новый патрубок, вместе с дополнительным отопителем (с ним опять были проблемы, кому интересно могу рассказать). Плюс к этому заказали новый датчик уровня топлива.

Dmitry (Bertfried) А у меня недавно весь фреон вышел, течь по радиатору кондея там где кронштейны приклепаны вот по заклепке и ушел газ отравлять озоновый слой)))Sergey (Liran) Ну вот два дня назад всё заменили (новый патрубок, доп. отопитель и датчик уровня топлива). Пока вроде всё в норме, кроме топлива — как врал, так и врёт.Damir (Azar) Сергей Романин наверно ты плохо обмывал машину когда купил, вот и глючит. Она ведь как живая, всё понимает…:)))Max (Konstantine) Я вот, совсем не помню как обмывал свой…..Sergey (Liran) Не исключён и такой вариант ?

Ilya (Rasika) комментарии к одной фотке посмотрел, что 15 диски не очень подходят на место штатных 16? С мах 2008г 1, 6 амбиент .
кто знает подскажите, а то уже купил ?

Dmitry (Bertfried) Так попробуй на переднее колесо прикинь! это быстрее и проще чем ответа здесь ждать=)Ilya (Rasika) дождь на улице и ветер, вечером попробую напишуIlya (Rasika) ВСЁ ПОДОШЛО УРАААА ЖДУ СНЕГА ?Dmitry (Bertfried) А я считаю недостатком штатные шины «континенталь спорт контакт 2″в размерности 205 /55R16.Вообще не держат на влажном асфальте.Когда пришел на рынок покупать им замену (ещё не изношенным)называю размер и говорю «не континенталь»так продавцы сразу говорят -форд!! Выбрал мишелин и не жалею.Yury (Cielo) Чо то как то неправильно тема сформулирована, поломки и недостатки автомобиля это по сути разные вещи…Недостатки С Маха 1.Нет полноценного запасного колеса2.Невысокий клиренс(на моделях с различным обьёмом двигателя и защитой двигателя — он разный)Это пожалуй наиболее заметные…
