Как снять щиток приборов на ваз 2101

Как снять приборную панель на ВАЗ 2107

Производство модели 2107 АвтоВАЗ освоил ещё во времена Советского Союза — в 1982 году. Почти 40 лет этот автомобиль сходил с заводского конвейера. В отличие от более поздних машин, «Классика» или просто «Семёрка», имеет одну отличительную черту: отсутствие электроники позволяет ремонтировать и даже снимать приборную панель с помощью обычных отвёрток. Поэтому снять приборы с ВАЗ 2107 самостоятельно может практически каждый автолюбитель, имеющий минимальные познания в механике и электрике.

Возможные причины демонтажа щитка

В каких случаях в автомобиле ВАЗ 2107 необходимо снимать приборную панель? Причин для этого может быть несколько:

• тюнинг панели;
• замена перегоревших лампочек;
• ремонт отдельных приборов, вышедших из строя.

ВАЗ 2107 — легендарная машина, самостоятельным ремонтом которой занимались сотни тысяч автолюбителей

Демонтаж панели

Ремонтировать ВАЗ 2107 можно, имея в своём арсенале всего несколько отвёрток. В частности, для снятия панели придётся отвинтить всего один крестовый винт.

Фотогалерея: какие инструменты должны быть под рукой

Отвёртка крестовая — главный рабочий инструмент для демонтажа приборной панелиОтвёртка шлицевая пригодится для отжатия нескольких защёлок на панелиПерчатки рабочие для защиты рук от загрязнения

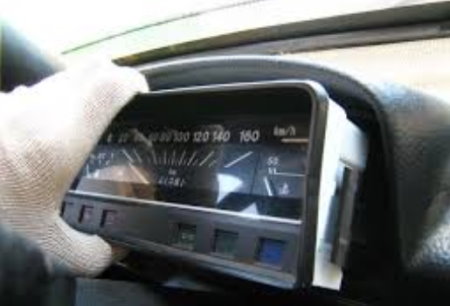

Как правильно снять щиток приборов

Для быстрого демонтажа щитка нужно следовать приведённому ниже алгоритму:

Сборка панели производится в обратной последовательности.

Видео: снятие и ремонт приборной панели на ВАЗ 2107

ВАЗ «Семёрка» стал последней классической моделью волжского завода. Тем не менее владелец такой машины может большинство проблем решать своими силами. Ему под силу самостоятельно поменять даже приборную панель.

Замена панели приборов 2101

 Автомобиль ВАЗ 2101 — первенец Волжского Автомобильного завода, появился более 30 лет назад. Для своего времени, это была ультра современная машина (по сравнению с тогдашними Москвичами и 21 Волгой), обладающая рядом достоинств. И сейчас 2101 все еще не сдает свои позиции, ежедневно колесят по дорогам России сотни тысяч сохранившихся с того времени “копеек”. Появление в гамме продукции “клонов” 01 модели в лице трешек, пятерок, шестерок и семерок дает поистине громадные простор для тюнинга этой модели.   Никто не будет спорить, что панель приборов 2101 сейчас выглядит архаично, и годится разве что для ретро автомобилей. Альтернативную замену ей можно подобрать в ряде панелей приборов от младших моделей этого семейства. На выбор сейчас представлены в магазинах панели 2106, 2105, 2107. Обсудим преимущества и недостатки каждой из них.   Панель приборов ВАЗ 2106 по сравнению с 01 обладает встроенным в комбинацию приборов тахометром, что немаловажно для нас. Но выглядит она также архаично и к тому же система отопления оставляет желать лучшего, как и на 2101. В панели приборов 2105 появился более современный отопитель с обдувом боковых и лобового стекла. Недостатком является отсутствие тахометра в комбинации 2105. Форма панели, на мой взгляд, самая удачная из классического семейства. Для тех, кому все-таки ближе плавные обводы придется по душе евро накладка панели приборов 2105. Панель приборов ВАЗ 2107 обладает наиболее “продвинутой” отопительной системой, она, в отличие от 2105 имеет центральный воздуховод для обогрева салона. Также наличие тахометра тоже нельзя не учитывать. Поставить в “копейку” можно в принципе любую, в зависимости от того, что есть в наличии

Как делал я

   Каждый может из личных приоритетов выбирать себе панель, далее постараюсь аргументировать свой выбор не считая того, что она была у меня. Итак 2105. Почему:1. Современная система отопления и вентиляции, центральный воздуховод для обогрева салона 2107, исходя из наблюдений, никому не нужен — туда практически все устанавливают магнитолу. Так зачем нам лишние детали?2. Отсутствие тахометра легко компенсируется удачной для тюнинга формой и креплением щитка приборов. Это просто находка для человека, у которого есть немного фантазии! Из имеющихся в продаже приборов ВАЗ 2106 можно собрать практически под любой вкус комбинацию приборов.

Детали

   Для подобной замены нам потребуются следующие детали панели приборов и отопителя:.

Кликните по картинке, откроется качественный рисунок

Разборка

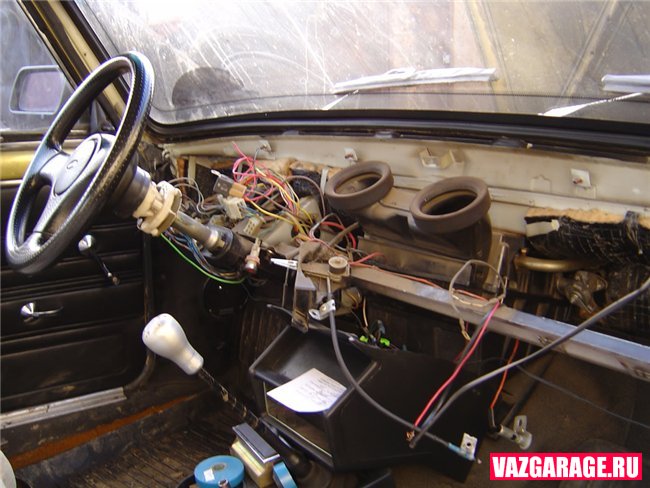

   Перед началом работ советую закрыть ветошью сидения так как они могут быть испачканы во время работы. Итак, что потребуется снять: 1) Снимаем панель приборов, для этого снимаем щиток приборов, полку бардачка, откручиваем 4 гайки крепления панели к щитку моторного отсека и саморезы крепления панели приборов к поперечной планке, отсоединяем тросики управления отопителем; 2) Снимаем рулевую колонку, для этого откручиваем 4 гайки крепления к педальному узлу и ослабляем болт крепления вала к рулевому редуктору; 3) Снимаем педальный узел, открутив под капотом 4 гайки крепления. 4) Снимаем нижний кожух печки, не забыв подставить что-нибудь под радиатор отопителя.   Салон автомобиля приобретет примерно такой вид (педальный узел и рулевую колонку я снимал позже, хотя удобнее было снять сразу):

Кликните по картинке, откроется качественный рисунок

Сборка отопителя

   Отопитель собирается по инструкции, за исключением того момента, что верхний кожух с воздушной заслонкой можно оставить копеечный.(для меня это была вынужденная мера, т.к найти воздушную заслонку 2105 не удалось, а покупать отопитель в сборе не хотелось). Для этого необходимо отпилить часть верхнего корпуса отопителя, ту в которую вставлялся воздуховод. На практике сразу станет все понятно, как только приложите 05 печку к верхнему 01 корпусу.    Корпус отопителя собираем на герметик, зашелкиваем скобы и переходим к воздуховодам. Воздуховод обдува стекла также собираем на герметик. При подключении управляющих тросиков возникнет проблема их очень крутого изгиба (из-за использования 01 верхнего корпуса), и решается она так: 1) Новый порядок управления отопителем:- верхняя ручка — управление краником отопителя;- средняя ручка — управление воздушным потоком, стекло — боковые дефлекторы- нижняя ручка — управление воздушной заслонкой отопителя.2) Тросик воздушной заслонки отопителя прокладывается сквозь воздуховод обогрева лобового стекла (как показано на фотографии). Для этого сверлятся в нем отверстие, сквозь которое трос управления пройдет без изгиба. Герметизируется такое проложение троса уплотнителем троса подсоса (их надо 2 штуки).

Кликните по картинке, откроется качественный рисунок

   Проделав эти работы и подключив тросики управления печкой к блоку управления переходим к установке боковых воздуховодов. Правый воздуховод встает без проблем, а для установки левого придется снять рулевую колонку и педальный узел (если вы это не сделали ранее). Если не удалось купить уплотнители дефлекторов боковых воздуховодов, то можно использовать уплотнители от копейки, показанные на рисунке стрелкой.

   После установки на место левого бокового воздуховода можно ставить обратно рулевую колонку и педальный узел.

Установка панели приборов

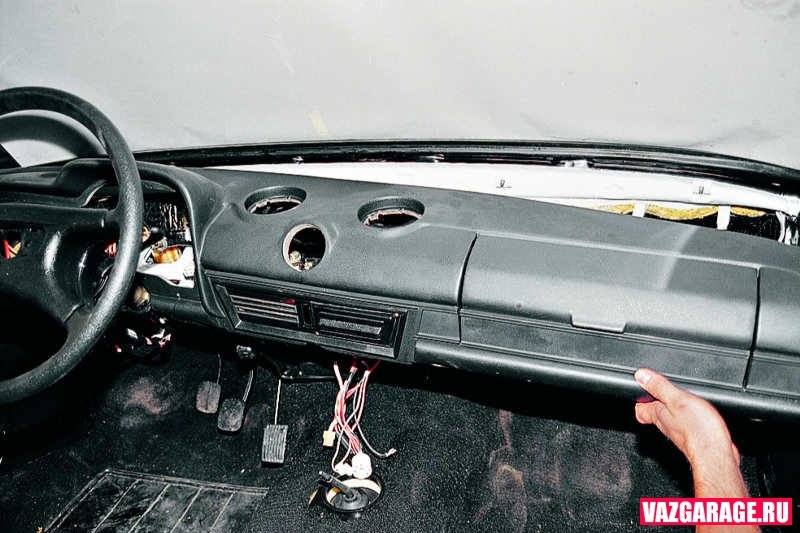

   Перед установкой панель приборов лучше разобрать, сняв все лишние детали. На фото показана моя панель перед установкой.

Кликните по картинке, откроется качественный рисунок

   Необходимо сказать сразу, что при креплении 05 панели к 01 кузову на штатные места крепления из 4х сядет лишь 1 ушко — левое. Центральные крепления можно прикрепить к П образной скобе.

   посредством подходящих полосок металла (я использовал монтажные крепления сигнализации) как показано на фотографии.

Кликните по картинке, откроется качественный рисунок

   Для правого крепления штатного места нет. Необходимо проделать отверстие в моторном щитке и крепить на подходящий болт, либо приварить шпильку.   Далее крепить снятым с 01 панели крепежом, проблем больше не возникнет. В результате панель приборов займет свое место.

Кликните по картинке, откроется качественный рисунок

   Дальнейшая сборка сводится по сути к установке на место штатных деталей панели приборов.

Электропроводка

   Необходимо сразу определиться с концепцией салона. Какую консоль радиоприемника использовать, где будут какие клавиши.   Для успешного завершения начатого, нам потребуется куча клем папа-мама, под массу, изоляционная лента, плоскогубцы, все необходимые выключатели.

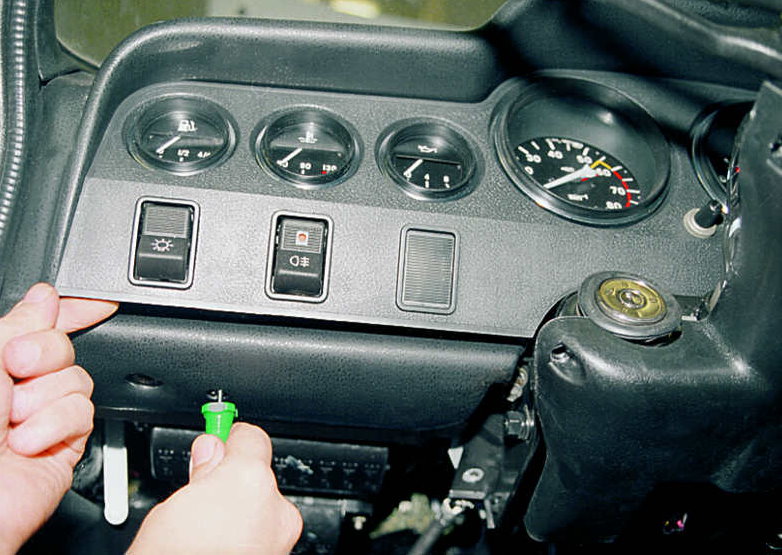

Как снять панель приборов на ВАЗ 2107 (фото и видео)

Снять щиток приборов (или приборную панель) требуется для многих целей: смена лампочек освещения, самой панели, контрольных приборов. Нужно снять панель, чтобы провести её тюнинг, а некоторые нечистоплотные «специалисты» таким образом добираются до счётчика и «скручивают» пробег.  Независимо, карбюраторный ВАЗ 2107, или инжектор, схема снятия одна и та же.
Ниже приведена комбинация приборов для ВАЗ 2107 инжектор:

Разница в комбинации незначительная: если у вас инжектор, то добавлен индикатор неисправности системы управления двигателем:

Символ загорается при зажигании, после устойчивого запуска гаснет. Постоянно горит или мигает, если неисправен инжектор, или нарушена работа двигателя.Разберём последовательность действий для снятия панели.

При установке щитка все действия производятся в обратном порядке. Не забудьте перед установкой панели подключить все контакты, накинуть минусовую клемму на аккумулятор и включить зажигание. Так как если что-нибудь забыть подсоединить, то потребуется снова полностью снимать панель.Раз вы сняли панель, то можно сделать её тюнинг. Например, изменить внешний вид циферблатов. Для этого вначале аккуратно снимаете стрелки, при этом нужно постараться не погнуть ни их, ни штифты. Движение – только «вытягивание» перпендикулярно плоскости циферблата (не забудьте перед снятием отметить место, в котором стрелка «лежит» в нулевом положении).Следующим этапом наклеиваем новый циферблат, для хорошего качества наклейки поверхность нужно обезжирить и тщательно прикатать наклейку.Также можно сделать тюнинг подсветки приборной панели, установив светодиоды на 12 В, ток 350 мА. Главное при пайке не забывать в последовательную цепь ставить резистор, предохраняющий от перегрузки. Светодиоды можно поставить вместо штатных ламп, и включить в цепь реостат.На фото представлен достойный тюнинг приборной панели ВАЗ 2107 в дневном и ночном вариантах освещения.

Как Снять Панель Приборов На Ваз 2101 ~ AUTOINTERLINE.RU

Подмена панели устройств на ВАЗ 2103, ВАЗ 2106Панель устройств она занимает очень принципиальное место в салоне автомобиля, так как если б её не было, то каким образом вы бы узнавали с какой скоростью автомобиль едет, какая температура у мотора и.т.д. О том как поменять панель устройств на автомобиле «ВАЗ 2106», читайте чуток ниже.Для подмены панели, для вас будут необходимы последующие инструменты: Во-1-х запаситесь пассатижами и 2-мя отвёртками, а так же для вас может пригодится основной набор гаечных ключей и маркер!А с какой целью вы меняете панель приборов на своём автомобиле? (Ответ пишите в комментах)

Как заменить панель приборов на ВАЗ 2103, ВАЗ 2106?

Подмену панели почти всегда не подменяют, а только снимают для того чтоб поменять приборы и выключатели, потому если вы желаете поменять только приборы либо выключатели, тогда воспользуйтесь специальной статьёй по подмене, под заглавием: «Замена устройств панели»!1) Сначала взяв в руки отвёртку, отверните с помощью неё 5 винтов которые укрепляют верхнюю и нижнюю часть кожуха рулевой колонки.Буквой «А» на фото указан винт который крепит кожух к под-рулевому переключателю, его так же нужно выворачивать но только аккуратно!

2) После всех отвёрнутых винтов, снимите нижнюю а затем верхнюю часть кожуха с рулевой колонки.

При снятии кожуха, не потеряйте кольцо замка зажигания которое на фото выше указано буквой «А»!Можно снять панель приборов, не снимая при этом кожух для этого при помощи гаечного ключа отверните две гайки, которые крепят компенсатор рулевой колонки.

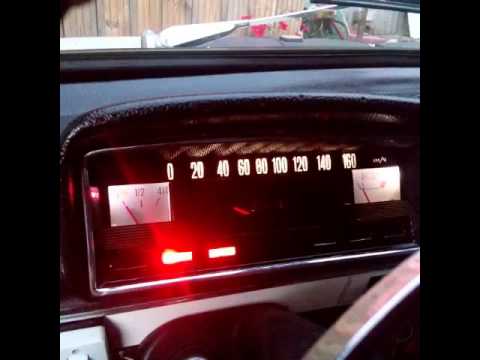

Снятие приборной панели на Ваз 2101

Не нашёл ни одного ролика,закинул свой может кому пригодится.

Как снимать приборку с ваз 2101

светодиодная подсветка.Когда обе гайки будут откручены, рулевая колонка опустится резко вниз чтобы этого не произошло придерживайте её рукой при отворачивании гаек. Когда ваша панель приборов будет установлена, то в таком случае прежде чем начать закручивать гайки крепления компенсатора обратно, сперва проверьте легкость вращения руля, а уже потом закручивайте гайки!Вторая гайка которая крепит компенсатор, располагается точно так же но только справой стороны!3) Далее с помощью сразу же двух плоских отвёрток, подденьте нижнюю часть панели в местах где она крепится при помощи скоб к торпеде. После поддевания, потяните панель на себя и вследствие чего снимите её с автомобиля.

Вообще для снятия панели, лучше всего через специальные отверстия нажимать на скобы крепления панели. В том случае если эти отверстия у вас закрыты облицовочно плёнкой, тогда эти отверстия легко найти по тому месту где плёнка будет прогибаться, а после нахождения аккуратно при помощи шила можно будет убрать плёнку чтобы не закрывала эти отверстия.

А в том случае если у вас нет никаких отверстий, тогда как описывается в начале этого пункта снимите панель, то есть подденьте её отвертками в нижней части и потянув на себя снимите!4) Когда панель будет снята, возьмите в руки пассатижи и с их помощью от задней части приборов которые установлены на панели (сперва от спидометра), отверните гайку наконечника троса и после чего отсоедините наконечник троса от спидометра.5) Теперь для удобства отведите панель на себя, и после чего маркером сделайте метку на каждом разъеме. Когда метки будут сделаны, разъедините все разъёмы между собой и вследствие чего полностью снимите панель приборов с автомобиля.1) Установка новой панели приборов происходит в обратном порядке снятию.

Когда дойдёте до окончательной установки новой панели, то всегда помните! Сперва установите верхнюю часть панели, а уже потом нажав на нижнюю часть защёлкните её.

Более подробно об том как установить панель приборов, смотрите в видео-ролике который расположен ниже!Не понимаете как нужно устанавливать панель приборов на своё место? Тогда просмотрите это видео, в котором будет всё подробно показано:

Замена панели приборов Ваз 2101 + работа с отопителем

(No Ratings Yet)
Загрузка…Несмотря на то, что Ваз 2101 не является молодым, востребованности автомобиля все же есть. Однако стандартный вариант представляется большинству автолюбителей скучным, поэтому самое время заняться небольшим тюнингом своими руками. Обратим наше внимание на салон, конкретней — приборную панель Ваз 2101 и произведем замену данного элемента.В специализированных магазинах представлен широкий выбор панелей приборов на Ваз 2101, каждая из которых характеризуется как своими преимуществами, так и недостатками. Ели взять вариант от шестерки, то внешний вид салона будет смотреться не так, как того хотелось бы, вдобавок к этому низкое качество отопителя. Пожалуй, один из немногочисленных плюсов такой модели – это наличие тахометра. Панель приборов от пятерки – это отсутствие тахометра, но наличие современного отопителя, да и форма самой панели выглядит удачней.

Панель семерки характеризуется самой лучшей отопительной системой и тахометр имеется. Из трех панелей вы, конечно, можете установить абсолютно любую, но оптимальной считаю панель приборов от Ваз 2105. Тем более что использование отопительной системы – довольно редкая штука, так как вместо нее зачастую ставится магнитола.

Перед началом тюнинга советуем закрыть все сидения, дабы их не испачкать. После чего снимаем щиток и полку бардачка, откручиваем 4 гайки крепления с моторным отсеком. Демонтируем рулевую колонку, и только в последнюю очередь снимаем педальный узел и нижний кожух отопителя. Сбор печки осуществляется согласно приложенной инструкции.Со сборкой отопителя не должно возникнуть проблем, так как собирается он достаточно легко. Трудности могут поджидать при работе с крутым изгибом управляющих тросиков. Для упрощения задачи меняем порядок управления отопителя, то есть верхняя ручка становится краником отопителя, средняя – воздушный поток, нижняя — воздушная заслонка печки. Применение уплотнителя троса позволяет провести окончательную герметизацию.

Установка правого воздуховода относительно проста, чего нельзя сказать о левом. В данном случае придется снять педальный узел и рулевую колонку. С панели приборов Ваз 2101 снимаем все детали, которые могут мешать в процессе доработки.

Правые крепления подсоединяем к моторному щитку, центральные держатся в П-образной скобе. Перед началом работ с проводкой, определитесь с месторасположением магнитолы и кнопок управления. Оптимально иметь готовую электрическую схему.

Как сделать тюнинг приборной панели ВАЗ-2101

Каждый владелец транспортного средства стремится к тому, чтобы его авто было не только технически исправно, но и выглядело достаточно привлекательно.Усовершенствование отдельных деталей позволяет обеспечить своей «лошадке» уникальность. Именно по этой причине многие автолюбители интересуются вопросами, как выполнить тюнинг приборной панели ВАЗ-2101.Некоторых владельцев ВАЗ-2101 не устраивает стандартная приборная панельВедь в действительности, выполнив совершенно не сложные действия, можно свою «копейку» превратить в настоящую красавицу, которая будет вызывать зависть даже у владельцев иномарок.Не ленитесь, изучайте полезные рекомендации, как осуществляется тюнинг приборов ВАЗ-2101, закатывайте рукава и приступайте к практической части воплощения своей мечты.

Техника проведения тюнинга торпеды «копейки»

Безусловно, приборная панель ВАЗ-2101 много лет назад смотрелась интересно, но в настоящее время она устарела и морально, и практически. Именно этот факт ориентирует владельцев авто рассмотреть варианты действий, направленных на тюнинг торпеды ВАЗ-2101.Опытные мастера указывают, что существует два варианта. Первый вариант предполагает установку крутой торпеды, снятой с иномарки.Скидки на новые автомобили!Выгодный кредит от 9.9%
Рассрочка 0%К сожалению, такой вариант впечатляет лишь немногих. Во-первых, он обойдётся вам в кругленькую сумму, не всегда оправданную. Во-вторых, некоторые торпеды с иномарок категорически не подходят для «копейки», поэтому внедрить панель приборов на освободившееся место будет достаточно затруднительно.

Если даже всё удастся, вряд ли это будет сопровождаться высокой эстетикой.

Второй способ предполагает внедрение торпеды, снятой из другого авто марки ВАЗ. Это более практичный способ, поскольку возможно подобрать оптимальный вариант для успешной замены.

Подготовительная работа

Чтобы найти подходящую панель приборов ВАЗ-2101, а затем провести тюнинг своими руками, важно собрать сведения относительно того, какие панели приборов установлены на других «сородичах» ВАЗ-2101.Наиболее популярной считается торпеда, установленная производителем на «шестёрке», поскольку она оснащена тахометром. Однако, смотря правде в глаза, назвать её максимально выгодным вариантом для проведения тюнинга панели приборов ВАЗ-2101 не совсем разумно.Торпеда ВАЗ-2105 имеет специальные механизмы, обеспечивающие обдув стекла, но при этом она лишена того же желанного тахометра.

Рассмотрев все варианты панели приборов автомобилей ВАЗ, можно сделать вывод, что оптимальным вариантом считается торпеда «семёрки», которая имеет в наличии тахометр, при этом дополнительно оснащена на заводе центральным воздуховодом и системой отопления, обеспечивающей поддержание комфортных условий в салоне авто.

Теперь, когда выбор сделан, можно приступить к практической части замены торпеды ВАЗ-2101 своими руками.Сначала, вам придётся направить усилия на демонтаж старой торпеды. Осуществлять такие действия следует аккуратно, без поспешности.Алгоритм действий будет сопровождаться такой последовательностью:

• снятие щитка приборов;
• демонтаж полки бардачка;
• выкручивание крепёжных элементов, фиксирующих панель к моторному отсеку;
• демонтаж троса.

После этого вам следует перейти к следующему демонтажу рулевой колонны. Она также зафиксирована четырьмя гайками, которые вам, безусловно, нужно отвинтить, после чего ослабить винт, обеспечивающий крепление вала к редуктору.Прежде чем осуществлять следующие действия, откройте капот своей «копейки», снимите весь педальный узел. В связи с тем, что частично затрагивается радиатор, полезно слить с него заранее весь тосол.

Установка новой торпеды

После завершения подготовительной части, смело приступайте к более ответственной части, которая вам за все ваши старания и усилия обеспечит невероятный позитив от полученного результата, проведённого тюнинга панели вашей ВАЗ-2101.Прежде чем установить торпеду «семёрки», вам придётся выполнить ещё некоторые действия, направленные на усовершенствование системы отопления и подстраивания её под возможности вашей любимой «копейки».Устанавливая печку, защёлкните скобы и воспользуйтесь герметиком. Воздуховод, предназначенный для обдува стёкол, также внедряйте, применяя герметик. Эти действия вряд ли у вас вызовут проблемы.

Немного придётся повозиться с троссиками для управления заслонкой. Опытные мастера настоятельно рекомендуют просто изменить схему подключения, что моментально снимает возникшие проблемы.

Кран системы отопления подключают к верхнему тросу, регулировочный механизм потока воздуха – к среднему, а воздушную заслонку печи – к самому нижнему.Чтобы выпрямить троссик, в воздуховоде просверлите отверстие такого диаметра, чтобы этот троссик можно было протянуть сквозь него.Для установки дефлекторов вам обязательно следует обзавестись предварительно новыми уплотнителями. В крайнем случае, если вам не удалось их найти в продаже или вы просто забыли об этом, возьмите эти уплотнители с той торпеды, которая была у вас ранее установлена.

После этого начинается сам процесс внедрения новой торпеды в вашу «копейку». К сожалению, крепления не совпадут, разве что только некоторые могут вас порадовать.

Вам придётся взять металлические планки и, используя их, а также скобы, зафиксировать панель приборов.С правой стороны моторного отсека очень важно просверлить отверстие и подсоединить торпеду либо при помощи приваренной шпильки, либо при помощи болта подходящего диаметра.На этом процесс завершается, если вы выполняли все действия аккуратно, вам будет сложно «узнать» свой автомобиль. Внутренний салон преобразится, «копейка» станет эффектной и яркой. Вам понравится тюнинговать собственное авто, вполне возможно на этом вы не остановитесь, и это правильно.

Много полезного можно сделать собственными руками, совершенствуя свой автомобиль, оставаясь ему верным, не предавая его приобретением свеженьких авто иностранного происхождения.
