Как заменить наружный шрус на ваз 2109

Замена пыльника наружного шруса на ВАЗ 2109 (Видео)

Содержание:

Причины и поломки

Виды ШРУСов

Замена

ШРУС — это шарнир равных углов скоростей. Он является нагруженным, весьма значимым элементом ходовой части для переднеприводных ВАЗ 2109. При идеальных условиях эксплуатации ресурс элемента рассчитан на продолжительный срок службы, равный практически ресурсу самого автомобиля.

Причины и поломки

В действительности ресурс ШРУСа оказывается существенно меньше, что вызвано условиями эксплуатации, низким качеством дорог, манерами вождения и прочими факторами.В народе ШРУС принято называть»гранатой», что обусловлено внешним сходством элемента с этим взрывным устройством.Вот что вам следует знать про неисправности гранаты:

• Практика показывает, что наиболее частой причиной выхода из строя ШРУСа является грязь, пыль, песок, которые попадают в механизм через поврежденный пыльник;
• Иногда проблему не функционирующей гранаты можно решить путем замены пыльника. Это возможно, если сам ШРУС еще не успел износиться из-за воздействия загрязнений;
• Если не обнаружить вовремя поврежденный пыльник, граната полностью износится буквально за 200 километров пробега;
• В случае выхода из строя ШРУСа появляется сильный хруст при вхождении в повороты и ускорениях. Подобный симптом говорит о необходимости срочно заменить шрус;
• Стоимость новых гранат достаточно демократичная, они доступны в любом магазине автозапчастей. Но приобретать следует те, которые отвечают техническим требованиям ВАЗ 2109;
• При наличии хотя бы небольшого опыта по самостоятельному ремонту авто, заменить гранату вполне можно своими руками.

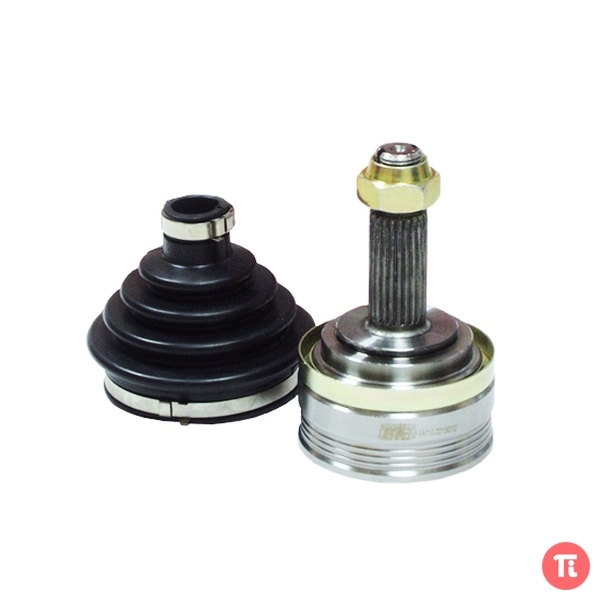

Старый и новый элемент

Виды ШРУСов

Прежде чем приступать к ремонту, необходимо узнать, как именно устроен узел.Пара приводов на ВАЗ 2109 оснащается в общей сложности 4 ШРУСами.

Тип ШРУСа
Особенности

Внутренний
Их 2. Осуществляют передачу вращающего момента на полуоси от коробки переключения передач

Наружный
Их также два. Устанавливаются на концы полуосей и передают вращающий момент непосредственно на колеса

НаружныйДанная схема расположения гранат обеспечивает возможность вращения колес при поворотах и постоянной работе системы подвески. Если говорить проще, наружные ШРУСы отвечают за передачу момента при поворотах, а внутренние — за вертикальное перемещение колес. Это наезды на кочки, ямы, крен в поворотах и пр.Внутренний

Замена

При возникновении проблем с гранатами, следует определить, у каких именно образовались неполадки. Далее мы рассмотрим, как поменять привод, как его снять. Дополнительно рекомендуем посмотреть видео руководства по ремонту. Процедура замены внутренних и наружных ШРУСов отличается друг от друга, потому каждый этап следует рассматривать отдельно.Начнем с внутреннего.

Внутренний ШРУС

Резиновые пыльники — это уязвимый элемент конструкции гранаты. Не редко, заменив пыльник, промыв гранату с помощью бензина и заложив новую смазку, удается решить проблему. Если износ ШРУСа незначительный, подобные меры могут заменить полноценный ремонт.Но если вы обнаружили поломку поздно, придется полностью менять внутренние шрусы.

Включите ручной тормоз, установите противокаты под колеса.

Открутите гайку ступицы с помощью воротка и торцевой головки. Аккуратно бородком удалите элементы кернения с гайки. Так вам удастся сохранить резьбу на гранате. Саму гайку при обратной сборке потребуется заменить на новую.

Тут главное откручивать гайку, опустив колеса на землю. Иначе вы рискуете сломать дифференциал и прочие компоненты коробки передач.

Поднимите автомобиль с помощью домкрата с нужной стороны, перед этим ослабив гайки колеса. Снимите колесо.

Слейте масло из коробки передач. Это можно сделать и раньше, как вам удобнее.

Освободите поворотный кулак от шаровой опоры в нижней части. Для этого откручивается пара крепежных болтов.

Поскольку вы уже демонтировали гайку ступицы и открутили от поворотного кулака шаровую, приступайте к извлечению шлицевой части гранаты. Для этого потяните на себя тормозной диск со стойкой в сборе. Ход у нее приличный. Просто не забудьте повернуть руль до упора так, чтобы наконечник рулевой выступил на максимальное расстояние.

Подденьте внутреннюю гранату монтировкой, что позволит вам извлечь привод.

Достав ШРУС, посмотрите на состояние сальника в КПП. При обнаружении следов потеков обязательно замените элемент.

Внутренний привод (ШРУС) предназначен для работы с меньшими углами, его пыльник менее подвержен негативным воздействиям. Потому меняют внутреннюю гранату достаточно редко.

Наружный ШРУС

Наружная граната изнашивается активнее, потому замену проводят чаще.Ни в коем случае не извлекайте одновременно два ШРУСа из КПП. В противном случае это приведет к смещению шестерни. Снимайте поочередно или вставляйте специальные вставки на место шарнира.

Если у вас имеется большой опыт в подобных делах, наружную гранату вполне можно выбить прямо под автомобилем. Это экономит время, силы. Но подобная задача требует повышенного внимания и осторожности в действиях.

Обеспечьте неподвижность или ограниченное движение полуоси. Если этого не сделать, полуось будет перемещаться при ударах молотком по обойме гранаты. Из-за этого внутренний ШРУС попросту выйдет из контакта, разделится на части внутри пыльника. Потому придется демонтировать узел полностью, а это уже очень сложная задача.

Держать полуось можно руками, но более эффективное средство — ручные тиски, газовый ключ. Лучше заручиться поддержкой напарника. Это оптимальный вариант.

Возьмите достаточно тяжелый молоток с короткой рукояткой.

Разрежьте в случае повреждения, выверните или отведите в сторону пыльник, чтобы он не мешал наносить удары.

Удары следует делать резкие, но при этом аккуратные. С огромного размаха стучать по элементу не стоит.

За счет последовательных ударов сопротивление фиксирующего кольца должно ослабнуть, что позволит демонтировать наружную гранату с полуоси.

Тщательно обработайте бензином посадочный участок, обработайте ветошью и заложите порцию новой смазки в шарнир.

Новый пыльник надевается на полуось и монтируется новенький ШРУС.

Демонтажные работыДля фиксации пыльника к полуоси и корпусу новой гранаты многие используют обычные сантехнические хомуты. Практика владельцев ВАЗ 2109 показывает, что они удобнее и эффективнее стандартных крепежей, предусмотренных заводом.Поменять ШРУСы — задача не самая легкая, но и невероятно сложным этот этап никак не назовешь. Главное, использовать качественные новые гранаты, чтобы в ближайшие несколько десятков тысяч километров пробега вы про них забыли. А они о себе не напоминали. Загрузка …

Замена шруса ВАЗ-2109: порядок действий :

Переднеприводные автомобили имеют в своей конструкции такие элементы, как шарниры равных угловых скоростей, а если сокращенно – ШРУСы. На ВАЗ-2109 замена этих элементов производится довольно просто, но потребуется наличие небольшого опыта и специального инструмента. Без этого выполнить ремонт вряд ли получится. Также желательно заранее приобрести новые элементы – в зависимости от того, какие финансовые возможности у вас, можно купить приводы в сборе или же отдельно ШРУСы (их еще называют гранатами за внешнее сходство с этим оружием).

Признаки неисправностей ШРУСов

Чаще всего производится замена наружного ШРУСа ВАЗ-2109, так как у него ресурс примерно втрое меньше, нежели внутреннего. Но алгоритм проведения ремонта в целом похож.Даже для установки новых пыльников потребуется полностью демонтировать привод – так намного удобнее работать. Чтобы определить поломки гранат, нужно сделать такие манипуляции:

Вывернуть руль влево до упора.

Тронуться с места и прислушаться, есть ли посторонние звуки.

Вывернуть руль вправо до упора, после чего опять тронуться с места и прислушаться к звукам.

Если появится характерный хруст, нужно менять гранату. Ремонтировать ее бесполезно – восстановлению эти элементы не подлежат. Если неисправны оба ШРУСа – внутренний и внешний, то проще окажется установить новый привод в сборе. По крайней мере, не будет проблем со сбиванием старых гранат.

Диагностика привода

Но хруст может появиться и при разрушении других элементов подвески – шаровых, наконечников тяг, подшипников. Поэтому прежде чем производить замену ШРУСа на ВАЗ-2109 своими руками, сделайте полную диагностику подвески и ходовой части. Вполне возможно, что потребуется ремонтировать не только гранаты. В целом диагностика выглядит следующим образом:

Устанавливаете автомобиль на смотровой яме, эстакаде, подъемнике. Надежно его нужно зафиксировать, чтобы он не скатился.

При помощи монтажной лопатки проверьте люфт привода – если он большой, при движении слышно, как стучат шарики, потребуется менять элемент.

Заодно проверьте состояние шаровой опоры – надежность у них не очень высокая, а дороги оставляют желать лучшего.

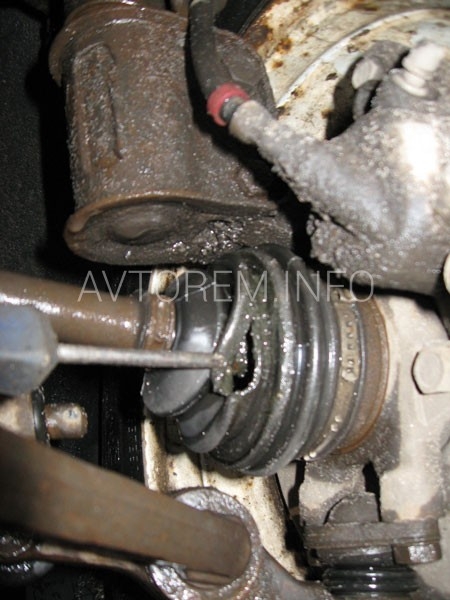

Осмотрите визуально состояние пыльников на всех гранатах – именно от них зависит то, как долго прослужат приводы.

Если нет признаков поломок гранаты, но имеются небольшие порезы пыльника, можно осуществить разборку и промывку элемента. Также в обязательном порядке осуществляете замену пыльника ШРУСа и смазки. При необходимости устанавливаете новые хомуты.

Инструмент для ремонта

Чтобы самостоятельно снять ШРУСы на девятке или любом другом автомобиле, нужно иметь под рукой следующий инструмент:

Накидной ключ на «30» или головку с крепким воротком.

Молоток и зубило.

Баллонный ключ.

Набор ключей накидных и головок.

Проникающая смазка типа WD-40.

Емкость не менее 5 литров.

Маркер или металлическая чертилка.

Домкрат, опора и противооткатные башмаки.

Также может потребоваться болгарка, дрель, сверла, и прочие атрибуты. Работа может осложниться, если приводы никогда не снимались – резьбовые соединения загрязняются, что усложняет разборку.

Подготовительные работы

Перед тем как осуществить замену пыльника ШРУСа или самой гранаты, нужно выполнить несколько подготовительных действий. Без этого снятие невозможно. Обратите внимание на то, что нельзя вынимать одновременно оба внутренних шарнира – это приведет к разрушению механизма дифференциала.Если конические шестерни упадут, то придется демонтировать коробку передач и полностью ее разбирать. Подготовка включает в себя следующие этапы:

Полный или частичный слив масла из коробки передач. При снятии внутренних ШРУСов выльется масло, чтобы этого не произошло, необходимо слить хотя бы 2/3 от суммарного объема.

Расконтривание гайки крепления ступицы переднего колеса (или обеих, если нужно ремонтировать два привода).

Ослабление затяжки ступичной гайки и болтов на колесе. Ступичную необходимо выкручивать с помощью ключа на «30» с большим рычагом.

Снятие колеса после установки ремонтируемой стороны на домкрате и опоре.

Выполнив подготовительные работы, можно приступать к непосредственно замене ШРУСа ВАЗ-2109.

Как демонтировать привод

Для того чтобы снять в сборе привод, нужно выполнить такие действия:

Полностью выкрутить гайку на внешнем шарнире, чтобы освободить ступицу.

Выкрутить гайки с болтов, которыми крепится стойка к поворотному кулаку ступицы. Это позволит двигать ступицу, чтобы освободить шарнир. Но намного эффективнее окажется выкручивать не гайки на стойке, а отсоединить шаровую опору.

Если выкручивали шаровую, то нужно извлечь палец наконечника рулевой тяги из отверстия в кулаке стойки. Делается это при помощи специального съемника.

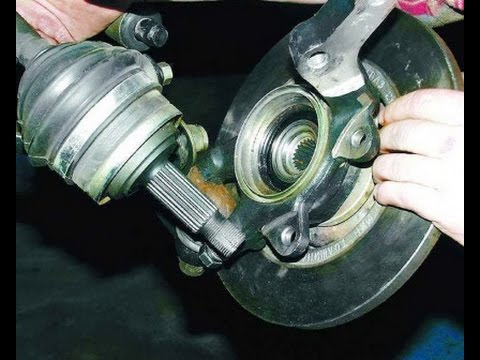

Теперь нужно вытянуть внешний шарнир из отверстия в ступице. Каким способом это сделать – смотрите по ситуации. Можно использовать тонкую выколотку, но без фанатизма, чтобы не повредить механизмы. Нельзя также наносить удары молотком по оси ШРУСа – это приведет к тому, что края расплющатся и не получится снять элемент.

После того как вытянете внешний шарнир, можно приступать к внутреннему – для его извлечения из отверстия в коробке передач достаточно нанести несколько легких ударов небольшим зубилом. Можно использовать и монтажную лопатку.

Вот и все, теперь привод полностью снят, нужно узнать и о том, как снять ШРУС на ВАЗ-2109.

Замена ШРУСов

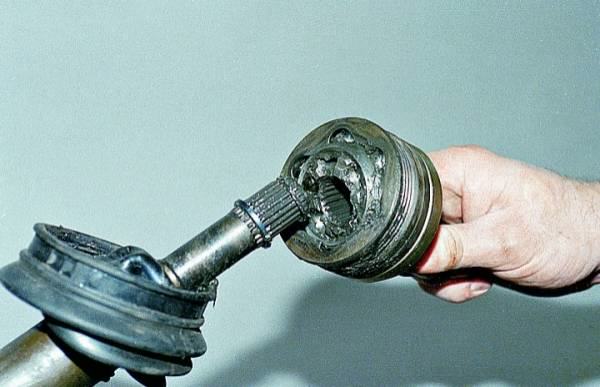

Самое главное теперь – сбить старый шарнир (или оба, если меняете и внутренний). Для этого потребуется сам привод крепко зажать в тисках, чтобы демонтируемый шарнир был направлен вниз. Наносите резкие и сильные удары молотком, чтобы сбить шарнир. Если осуществляется только замена пыльников, старайтесь все работы проводить аккуратно, чтобы не повредить элементы.Но если при замене ШРУСа ВАЗ-2109 возникли неприятности и старый шарнир не хочет сбиваться, потребуется пойти на крайние меры. При помощи болгарки необходимо разрезать внешнюю обойму, чтобы освободить всю внутреннюю часть. После этого вы получите доступ к стопорному кольцу на приводе, сняв которое можно полностью разобрать элемент.Установка новых шарниров производится в обратном порядке. Сначала ставите пыльники, затем стопорное колечко и надеваете гранату. Аккуратно ударяете по ней через деревянную проставку, чтобы она зафиксировалась на кольце. Монтаж привода производится без каких-либо особенностей.

Замена шруса на автомобиле Ваз-2108 своми руками

Содержание:ВАЗ-2108 – первый автомобиль, производства АвтоВАЗ, оснащенный приводом на передние колеса. Этот тип привода отличается менее металлоемкой конструкцией, поскольку надобность в использовании карданной передачи и ведущего моста с редуктором полностью отпала.Передача вращения от КПП на ведущие колеса осуществляется при помощи двух приводных валов. Поскольку привод на переднеприводных авто работает в сложных условиях (они не только передавать вращение, но еще и не мешать подвеске выполнять свою работу, а также обеспечивать возможность поворота колес), в устройстве привода применяются шарниры равных угловых скоростей (ШРУС).

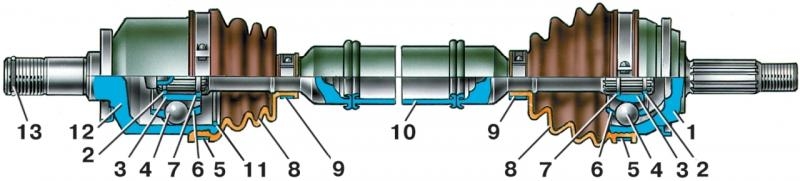

Конструктивные особенности привода

Основным достоинством ШРУСов, в сравнении с обычными шарнирами, является переда вращения без утрат даже при сильном изменении угла между составными частями вала (до 70 град.).Всего же приводной вал ВАЗ-2108 включает три компонента:

Вал (с соединительными шлицами);

ШРУС внутренний (для взаимодействия с коробкой);

Шарнир внешний (обеспечивает взаимодействие с колесной ступицей).

Оба шарнира, используемые на ВАЗ-2108 – шарикового типа, конструктивно они практически идентичны, но отличаются размерами. Так, у внутреннего элемента наружная обойма имеет значительно большую глубину. Это обеспечивает возможность осевого смещения внутренней обоймы, и как следствие – изменение длины вала, что необходимо для возможности ведущим колесам совершать повороты. К тому же, левый и правый приводные валы в сборе имеют разную длину.Основными составными частями ШРУСа являются:

• Внешняя обойма (выполнен в виде стакана, на внутренней поверхности проделаны специальные канавки);
• Внутренняя обойма (представляет собой силовой кулак, на котором тоже имеются канавки);
• Шарики;
• Сепаратор (предотвращает выпадение шариков);

Все это собрано в единую конструкцию, поэтому проверить ШРУС ВАЗ-2108, в целом, невозможно, даже если его полностью разобрать.Соединение внутренних обойм с валом производится посредством шлицов. Фиксируются от снятия они стопорными кольцами.Наружные обоймы сделаны заодно с концевиками, которые входят в шлицевое соединение с КПП и ступицей. Но фиксация концевика внутреннего ШРУСа в коробке выполняется стопорным кольцом, а вот внешнего шарнира – при помощи резьбового соединения (гайкой).

Неисправности и их признаки

Составные элементы шарниров выполнены из высококачественных материалов, а рабочие поверхности имеют высококачественную обработку. Поэтому ШРУСы ВАЗ-2108 могут отработать значительный период без каких-либо вмешательств или обслуживания самого узла.Но есть один нюанс – надежность узла соблюдается только при условии отсутствия загрязнения. Попадание внутрь песка и пыли, которые являются абразивом, интенсивно изнашивают рабочие поверхности, что приводит к разрушению шарнира.От загрязнения узел защищают пыльники – специальные резинотехнические элементы, с одной стороны фиксирующийся хомутом на валу, а с другой – на внешней обойме.

А вот ресурс пыльника – ограничен. Из-за постоянного контакта с внешней средой, резина «стареет», что приводит к образованию трещин, сквозь которые внутрь узла проникает песок и грязь.

Диагностика привода сводится к осмотру пыльников. При выявлении хоть незначительных трещин, требуется незамедлительная замена пыльника ШРУСа 2108. Дополнительно проводится промывка элемента и закладка свежего смазочного материала.Если своевременно не поменять пыльник ШРУСа на ВАЗ-2108, песок износит рабочие поверхности настолько, что шарнир просто рассыплется. Примечательно, что даже при незначительном износе поверхностей, исправить повреждения уже не удастся, поскольку узел неремонтируемый.

Признаком того, что требуется замена ШРУСа ВАЗ-2108, является появление ярко выраженного хруста и щелчков при поворотах руля. При незначительном износе сторонние звуки проявляются только при крайних положениях руля, но по мере износа хруст появляется и при меньших углах поворота.

На начальных этапах еще можно попытаться продлить срок эксплуатации, путем промывки, закладки смазки и замены пыльника. Но отметим, что если хруст появился, значит, рабочие поверхности уже начали изнашиваться, и указанные процедуры лишь отсрочат замену узла, но в конечном итоге делать ее придется.

Инструмент для проведения работ

Заменить шарнир или его пыльник сравнительно несложно, да и каких-либо специализированных приспособлений не потребуется. Все, что понадобиться — это:

• Набор ключей самых распространенных размеров;
• Набор головок (обязательно наличие головки на 30);
• Съемник шаровых шарниров и рулевых наконечников;
• Резиновый или молоток из дерева (киянка), можно и обычный, но с деревянной наставкой;
• Домкрат;
• Нож;
• Средство WD-40;
• Ветоши;

Также потребуется новый ШРУС (если планируется его замена), новый пыльник и крепежные хомуты, смазка типа ШРУС-4 или аналогичную. Запасшись всем необходимым, можно приступать в разборке.

Снятие привода, замена пыльника, ШРУСа

Далее рассмотрим, как производится замена наружного ШРУСа, причем это будет упрощенный вариант, не требующий полного снятия приводного вала.Последовательность действий такая:

• Ставим автомобиль на смотровую яму, ведь на ней все выполнить будет легче. Обездвиживаем его противооткатными опорами;
• Сразу же головкой на 30 с воротком послабляем ступичную гайку (крепления привода). Пока на авто не поднято домкратом, сделать это легче, чем когда колесо демонтировано. Сорвать гайку затруднительно, поскольку она накернена, поэтому понадобиться наращивание ключа трубой;
• Выдомкрачиваем нужное колесо, демонтируем его с авто;
• Откручиваем крепежные болты шаровой опоры нижнего рычага к колесной ступице;
• Съемником выпрессовываем наконечник рулевой тяги;
• Полностью отвинчиваем гайку крепления приводного вала;
• Беремся за руками тормозной диск и тянем на себя амортизационную стойку, стягивая ступицу с концевика внешнего ШРУСа;

А далее уже производим работы по замене пыльника или шарнира. Вот здесь следует забраться под авто.  Чтобы снять внешний ШРУС 2108, сначала разъединяем хомуты крепления пыльника (можно их просто перекусить или разрезать). Срезаем ножом пыльник (даже если он целый, его лучше заменить на новый).Ветошью протираем шарнир, чтобы удалить смазку. Берем наставку, упираем ее в торец ШРУСа со стороны вала и наносим молотком удары. Причем они должны быть не сильными, поскольку необходимо лишь сбить внутреннюю обойму со стопорного кольца, установленного на валу.Если планируется замена пыльника, то сначала следует промыть шарнир в керосине, чтобы вымыть всю грязь из него.

Сборка узла

Процесс сборки внешнего ШРУСа такой:

• На вал натягиваем новый резинотехнический элемент;
• Насаживаем на шлицы вала промытый или новый ШРУС (в случае, если и он меняется), а затем набиваем его, чтобы канавка в обойме шарнира нашла на стопорящее кольцо, что обеспечит фиксацию от снятия;
• Закладываем новый смазочный материал (напрессовываем ее в сам шарнир, а также в пыльник);
• Натягиваем пыльник на внешнюю обойму;
• Рукой немного поджимаем пыльник, чтобы выдавить воздух изнутри;

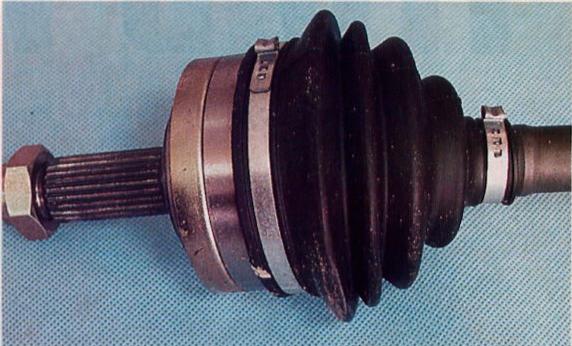

• Надеваем хомуты и все фиксируем.

После этого привод устанавливается обратно – надевается ступица на шлицы концевика и все это фиксируется гайкой. Далее ставиться на место наконечник тяги, опора и колесо.После снятия машины с домкрата, затягиваем гайку крепления привода и при помощи мощной отвертки она кернится (подгибается ее юбка в проточку на валу), чтобы исключить самопроизвольное отворачивание.

Особенности замены внутреннего узла

Если проделывается замена внутреннего ШРУСа 2108, то требуется полное снятие привода. Для этого сначала выполняется отсоединение внешнего шарнира (описано выше), но демонтировать его с вала не нужно.Затем берем монтировку и плоский ее конец загоняем между внешней обоймой шарнира и корпусом коробки. Действуя монтировкой как рычагом, преодолевая усилие стопорного кольца, выводим концевик шарнира с КПП.Здесь стоит отметить, что не рекомендуется снимать оба приводных вала сразу, чтобы не произошло смещений шестерен в коробке, проводить замену шарниров следует по очереди.

Далее производятся работы по замене, идентичные операциям с внешним ШРУСом. После этого привод ставиться на место.

При этом нужно еще правильно вставить ШРУС в коробку ВАЗ-2108. Шарнир нужно посадить в КПП до упора, при этом наносить удары в торец собранного узла нельзя, чтобы не повредить новый пыльник.Чтобы вставить ШРУС, можно сначала его вставить в ступицу, а потом уже вводить в коробку. А для преодоления усилия стопорного кольца делаем толкающие движения ступицей, то есть, по сути, забиваем концевик внутреннего ШРУСа стойкой. Такие ударные движения никакого вреда шарнирам не принесут, а пыльники останутся целыми. Но можно и просто забить вал в сборе, используя проставку и молоток.

Перед сборкой авто следует удостовериться, то внутренний шарнир вошел в КПП до упора и зафиксировался стопорящим кольцом (оно должно стать в проточку внутри коробки), иначе при эксплуатации авто ШРУС может просто выпасть.

А далее ставим все снятые элементы на автомобиль. Операция по замене ШРУСов на ВАЗ-2108 можно считать завершенной.

Видео – Как поменять ШРУС на Ваз-2108 своими руками

Замена пыльников шруса ваз 2109

Шарнир равных угловых скоростей (ШРУС), или, как его называют в простонародье, граната, появился в тот момент, когда на рынок стали внедряться переднеприводные машины, и его основная задача – передавать команду от коробки передач к ведущему колесу. Если помните, то в заднеприводных же машинах эту функцию выполняет карданная передача. Для переднеприводного автомобиля подобный механизм приведет к увеличению его размеров, а, соответственно, вместе с этим вырастет и цена.Что касается ВАЗ-2109, то на эту модель установлено два ШРУСа: наружный и внутренний.И сегодня мы с вами поговорим о том, как своими руками заменить наружный пыльник для данного автомобиля, так как именно он чаще всего деформируется и рвется.

Причины выхода из строя ШРУСа

В отличие от других автомобилей, для ВАЗ-2109 особенно трудно сохранить пыльник гранаты на длительный период в рабочем состоянии. Основными причинами выхода его из строя, прежде всего, могут послужить неблагоприятные климатические и внешние факторы. Вследствие этого на деталях образуются трещины, и дальнейшая его эксплуатация будет невозможна. Через порванный механизм внутрь шарнира попадает пыль и грязь, и из-за этого изнашиваются детали гранаты.

Выявить это несложно: при движении авто и при поворотах авто издает «хрустящий» звук, и это уже первый сигнал.

Если после того, как вы услышали подозрительный хруст в своем ВАЗ-2109, приехали в гараж и обнаружили шарнире следы смазки, то незамедлительно нужно выполнить полную замену ШРУСа вместе с пыльником, так как детали этого механизма не могут взаимозаменяться.

Инструкция

Прежде чем приступать к любому виду ремонта, необходимо подготовить все, что пригодится в процессе работы. Итак, для того чтобы изъять гранату из ВАЗ-2109, нам потребуется головка на 30 (потребуется для снятия ступичной гайки) и на 13 (для снятия шаровой), а также молоток и отвертка для хомутов.

Приступим?

Перед началом замены механизма нужно слить все масло с коробки передач. Домкрат пока не трогаем! Под заднее колесо машины необходимо подложить кирпич, после этой процедуры берем головку на 30 и, соответственно, ослабляем гайку. Не пугайтесь, вам может потребоваться в качестве рычага примерно полуметровый кусок трубы длиной в полметра.
Помните, нам нужно только ослабить гайку, но пока еще не снимать!

Все получилось? Идем дальше! Поднимаем машину домкратом, и только теперь полностью снимаем ступичную гайку вместе с шайбой. Сейчас можно спокойно снять колесо со ступицы.

Берем головку на 13 и снимаем два болта, которые крепят шаровую к ступице.
После этого отодвигаем ступицу и вынимаем из нее наружную гранату. Затем приставляем к внутренней гранате монтировку и с помощью ударов молотка выбиваем его из коробки передач. Кстати, если под рукой все же не оказалось монтировки, ее заменить сможет кусок трубы.

Когда граната будет изъята, зажимаем ее вал в тисках.

Снимаем хомуты с негодного пыльника. После этого сбиваем наружную гранату. Внимание! Дабы не повредить, ее бить нужно по краю. Когда эта операция будет выполнена, уберите всю старую смазку с механизма, помойте его в бензине или керосине и снова хорошо протрите, таким образом вы сможете более качественно удалить следы смазки.

Теперь одеваем на приводной вал новый пыльник, и с помощью молотка забиваем наружный ШРУС назад, тщательно смазав после этого все детали изделия. После этого одеваем его и стягиваемым хомутом.

Затем вставляем гранату в коробку передач, забивая ее туда. Помещаем в ступицу и возвращаем на место шаровую. Надеваем ступичную гайку.

Внимание! Ступичную гайку не нужно затягивать с большой силой. После установки колес затягиваем болты, не прилагая для этого большой физической силы.

Снимаем автомобиль с домкрата, а кирпич кладем под переднее колесо и плотно затягиваем гайки.

Ну а теперь в коробку передач заливаем масло.

Вот и все. Поздравляем! Замена пыльника на ВАЗ-2109 завершена!

Проведение замены пыльника наружного ШРУСа ВАЗ 2109

14.04.2017 ВАЗ 2109 Команда сайта vazpro.ruОсуществляется замена пыльника наружного ШРУСа ВАЗ 2109 достаточно просто, даже не потребуется иметь разряд механика. Даже полная замена внешних гранат не вызывает трудностей, если за автомобилем есть уход. Проблему может создать лишь выкручивание гайки ступицы. И то есть небольшие тонкости проведения этой процедуры, о которых будет рассказано ниже. Необходимо при эксплуатации автомобиля следить за состоянием пыльников, иначе произойдет разрушение гранат в результате попадания внутрь пыли, грязи, воды.

Поломки ШРУСов на ВАЗ 2109

Безумный скрежет и стук со стороны колес, особенно при старте с повернутым в сторону рулем. Это первый признак того, что гранаты вышли из строя. Срок службы ШРУСов довольно большой, но множество факторов влияют на него:

Манера езды автомобилиста. Чем резче старты, тем меньше срок службы шарнира. Аналогично и с торможением.

Уход за состоянием пыльников. При наличии даже мелкой трещины необходимо полностью разобрать привод, промыть гранату в растворителе или керосине, высушить, смазать и установить новый пыльник.

Качество изделия на момент приобретения. Некоторые производители изготавливают шарниры из низкосортной стали, а это недопустимо, так как механическое воздействие очень большое по величине.

Обращайте внимание на состояние пыльника рулевой рейки ВАЗ 2109. От него тоже зависит удобство езды на автомобиле. Но замена производится намного сложнее. Цена одного комплекта внешнего ШРУСа составляет минимум 950 рублей. Причем стоимость может отличаться, все зависит от региона и жадности продавцов. Состоит комплект из:

Непосредственно шарнира.

Двух хомутов.

Пыльника.

Пакета со смазкой.

Стопорных колец.

А вот цена пыльника колеблется в пределах 150-200 рублей, плюс новые хомуты – не более 50 р. Разница ощутимая, поэтому дешевле провести замену пыльника, нежели ремонт привода.

Снятие наружного ШРУСа ВАЗ 2109

Все работы можно провести без смотровой ямы или эстакады, достаточно иметь хороший домкрат и опоры. Процедура разборки такова:

Под задними колесами устанавливаете упоры.

Снимаете колпачок с переднего колеса.

Расконтриваете гайку, используя острое зубило и молоток.

Используя головку на «30» и длинный рычаг, срываете гайку.

Срываете четыре болта крепления колес к ступице.

Под ремонтируемую сторону устанавливаете домкрат и приподнимаете.

Снимаете колесо. Желательно установить под кузов опору.

Вытягиваете шплинт из пальца наконечника рулевой тяги и выкручиваете гайку.

Съемником вытягиваете палец из поворотного кулака.

Выкручиваете два болта крепления шаровой опоры. Так будет проще, нежели съемником выбивать палец из ступицы.

На стойке теперь «гуляет» ступица свободно. Лично я выбиваю внутренний ШРУС с помощью небольшого зубила и молотка. Буквально 2-3 резких и точных удара, как привод выходит из коробки. Но обязательно слить 2/3 масла из КПП, иначе потеряете его.

Выбиваете из ступицы внешнюю гранату.

Можно не снимать привод полностью, но это не очень удобно. Намного приятнее работать с гранатами, если они в доступности и их можно зажать в тиски, нежели сгибаться в три погибели под машиной. Перед тем, как заменить пыльник внешней гранаты, оцените состояние всего привода, нет ли повреждений и дефектов. Ведь может оказаться и так, что потребуется не частичный ремонт, а полный.

Замена пыльника своими руками

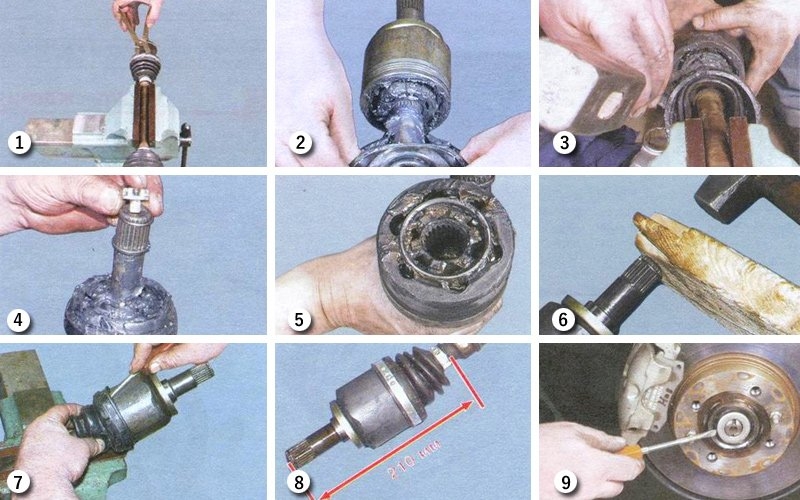

Процедура проведения замены:

Снимите два хомута.

Если старый пыльник нигде не планируете использовать, его можно разрезать ножом.

Используя молоток и деревянную проставку, сбиваете внешний ШРУС. Старайтесь не повредить его, вал привода желательно зафиксировать в тисках.

Желательно заменить пыльник и внутренней гранаты, чтобы в случае чего не проделывать работу повторно.

Промываете от старой смазки и грязи гранату.

Устанавливаете новые пыльники и надеваете внутренний ШРУС ВАЗ 2109.

Набиваете смазку под пыльник. Лучше, если вы поместите туда больше смазки, нежели в пакете, поставляемом в комплекте.

Фиксируете хомутами.

Производите установку привода в обратном порядке.

Ремонт левой и правой сторон одинаков, несмотря на то, что валы приводов отличаются. Внимательно осматривайте все узлы, чтобы произвести своевременную замену. В частности, обращайте внимание на состояние рулевых наконечников, пыльников рейки, амортизаторов, шаровых опор.

Видео о проведении замены пыльника ШРУСа на автомобиле ВАЗ 2109:

Ключевые особенности замены пыльника наружного шруса ВАЗ 2109

Главные враги шарнира равных угловых скоростей – пыль, песок и вода.При их воздействии замена пыльника наружного шруса ВАЗ 2109 может потребоваться намного раньше.Задача шруса состоит в обеспечении одновременного вращения ведущих колес и их поворачивании в нужную сторону. Это происходит за счет передачи вращательного движения на оси, что располагается под разными углами. Если верить специалистам, то такой шарнир может «пережить» сам автомобиль, потому что изготавливается из высококачественного сплава металлов.

Конечно, важен и тот факт, как водитель ухаживает за деталью, в каком она состоянии.

Несмотря на качество изделия при постоянном попадании пыли оно постепенно выйдет из строя. Чтобы это предотвратить, необходима замена пыльника рулевой рейки ВАЗ 2109, который представляет собой конус из резины.Главная задача – защищать элементы шруса от воздействия агрессивной среды. Важно систематически выполнять осмотр механизмов авто и при необходимости производить замену.

Если пыльник хоть немного поврежден или деформирован, велика вероятность попадания мелких частиц.

Если вспомнить, что установка нового защитного конуса совсем несложный процесс, то выполнять замену необходимо уже при первых признаках.

Технология замены пыльника шруса

Существуют разные мнения и убеждения относительно необходимости замены одного или двух пыльников. По первой версии необходимо сначала поменять внутренний защитный конус и только в случае износа производить замену наружного шруса ВАЗ 2109.По второй версии необходимо менять сразу оба элемента. Вторая намного ближе к истине, и на это есть ряд причин:

• При обнаружении повреждений одного шруса можно с большой вероятностью утверждать, то второй в ближайшем будущем тоже придет в негодность, а это означает, что снова придется разбирать авто.
• Намного удобнее извлечь второй пыльник, если первый уже снят, а при необходимости выполнить замену.
• Стоимость пыльника намного ниже, чем самого шруса, поэтому лучше десятки раз менять резиновый конус, чем металлическую запчасть.
• Дополнительная возможность – проверить состояние смазки и заменить ее при необходимости.

Извлечение изношенного и установка нового пыльника шруса ВАЗ 2109 занимает сравнительно мало времени и не требует особых умений или знаний. С целью экономии средств эту процедуру вполне можно выполнить самостоятельно.В первую очередь нужно из коробки передач слить масло. Если этого не сделать, то при извлечении внутренней части шруса из коробки передач оно просто выльется на землю. Затем можно ослабить ступичную гайку и начинать поддомкрачивать авто. Важно запомнить, что нельзя выполнять этот процесс, если включена передача. Таким образом можно повредить дифференциал.

Учитывая, что гайка закручивалась с очень большим усилием, для ее отвинчивания может потребоваться хороший рычаг.

Как только ступичная гайка поддастся, можно поднимать машину и снимать ее полностью. После того как колесо будет снято, можно приступать к откручиваю болтов крепления шаровой, они имеют размер 13. Чтобы извлечь наружный шрус, нужно отодвинуть ступицу. Далее из коробки передач выбивается внутренний шарнир. Для этого потребуется кувалда и грубая сила.Для удобства извлечения пыльников нужно поместить вал в тиски и надежно зажать. Снимая резиновые конусы, можно не церемониться с ними и смело резать ножом. Следующий шаг – сбить наружный шрус, при этом воздействовать нужно по краю, иначе повреждения неизбежны.Специалисты рекомендуют избавить от старой смазки. Для этого можно окунуть весь элемент в бензин. После полного очищения можно приступать к установке нового пыльника.

Замена ШРУСа ВАЗ-2109. Замена внешнего и внутреннего ШРУСАа ВАЗ-2109 — Полезная информация для всех

Производится замена ШРУСа ВАЗ-2109 в том случае, если у него имеются повреждения. Чрезмерный износ заметен по тому, что появляется посторонний хруст при совершении поворотов. Если же шарниры полностью износились, то даже при прямолинейном движении звук будет оставаться. Для предотвращения поломки стоит следить за состоянием пыльников. Они изготовлены из резины, но постоянно подвергаются воздействию грязи, воды, пыли, поэтому способны разрушаться за пару лет. На них появляются трещины, через которые частицы пыли проникают на внутреннюю поверхность шарниров.

Как снять привод

Привод передних колес осуществляется при помощи двух полуосей, на концах которых расположены шарниры. Они обеспечивают равную угловую скорость, поэтому сокращенно называются ШРУСами (шарнир равных угловых скоростей). Различают внутренние и наружные ШРУСы. Последние устанавливаются в ступицах передних колес. Они входят в них на шлицы, с внешней стороны фиксируются гайкой. Но замена ШРУСа ВАЗ-2109 должна осуществляться правильно, об этом и нужно поговорить.Проводить работы лучше всего по очереди – сначала на одной стороне, затем на второй. Дело в том, что нельзя оба привода одновременно извлекать из коробки передач. Сначала ключом на 30 нужно выкрутить ступичную гайку, предварительно расконтрив ее. Для упрощения работы снимаете наконечник рулевой тяги, выкручиваете шаровую опору и освобождаете тормозной шланг. Потянув на себя ступицу, снимаете со шлицов внешний ШРУС. Внутренний выдергиваете из коробки, предварительно слив масло.

Как снять внешний шарнир

Если планируется и замена внутреннего ШРУСа ВАЗ-2109, то вам нужно оставить только полуось. Но если же нужно поменять лишь внешний, то достаточно снять только его. Для этого необходимо избавиться от пыльника. Так как установка нового шарнира подразумевает замену пыльников и смазки, то вы старый можете просто разрезать ножницами. Ему уже не будет хуже, тем более если он имеет трещины и повреждения.Теперь, зажав в тисках полуось привода, а внешний шарнир опустив вниз, нужно наносить по нему удары молотом.

Если планируете только чистку, и ШРУС будет ставиться обратно, то необходимо использовать кусок доски, дабы не повредить поверхность шарнира.

Дело в том, что полуось крепится к ШРУСу при помощи кольца, которое расширяется внутри и удерживает в таком положении. Только резкий и сильный удар способен сбить шарнир.

Как снять внутренний ШРУС

По сути, поступаете точно так, как и в предыдущем случае. Наносите несколько резких ударов молотом, только теперь по внутреннему ШРУСу. Крепление полуоси к шарниру точно такое же, но соблюдайте основное требование – старайтесь не повредить его, если планируете ставить обратно. Довольно редко выходит из строя этот элемент, поэтому замена внутреннего ШРУСа ВАЗ-2109 производится нечасто. Намного чаще делается установка новых пыльников, но об этом будет рассказано ниже.

Стоит заметить, что при монтаже нового шарнира или при промывке и чистке старого, нужно обязательно ставить хороший пыльник и забивать его специальной смазкой на основе графита. Что касается промывки, то ее следует выполнять в керосине.

Лучше даже будет, если вы дадите ШРУСу несколько дней полежать в нем, после чего просушите сжатым воздухом. Это позволит избавиться от всех, даже самых мелких частиц пыли и металла, которые могли бы остаться внутри. Только после этой процедуры производится замена ШРУСа ВАЗ-2109, а именно – его установка на полуось.

Как заменить пыльники

В этом нет ничего сложного, но стоит заметить, что в том случае, если вы ездили на автомобиле с порванным пыльником, то под него попала грязь. Она смешалась со смазкой, в результате получился очень сильный абразив, который способен стереть металл. Результат – увеличение зазоров и появление жуткого хруста. На автомобиле ВАЗ-2109 замена пыльника ШРУСа производится намного чаще, нежели самих шарниров. Но, ввиду специфической конструкции, необходимо полностью снимать и разбирать привод.

К счастью, достаточно только снять наружный ШРУС, чтобы поменять оба пыльника. Вот только свежая резина очень жесткая, надеть ее на полуось окажется проблематично.

Перед заменой пыльников обязательно промойте шарниры и запрессуйте в них новую смазку – это увеличит срок службы. Между прочим, комплект для ремонта привода включает в себя ШРУС, смазку, пыльник и хомуты. О последних нужно сказать отдельно – применять червячного типа не всегда есть возможность, так как регулировочный болт может цепляться за коробку передач или ступицу.

Проверка состояния ШРУСа

Для проведения диагностики необходимо использовать несколько методов. Ведь вам нужно определить, нужна ли замена ШРУСа ВАЗ-2109. Самый первый – это появление хруста при прохождении поворотов. Как правило, это признак того, что сильно износился внешний шарнир, он требует замены. Кроме того, при движении задним ходом может появляться аналогичный хруст. Это не смертельно, но и не очень приятно, так как о комфортной езде приходится забыть.

Главное при диагностике – это не спутать симптомы с теми, которые случаются при поломке некоторых элементов подвески. Например, при прямолинейном движении будут хрустеть лишь сильно изношенные шарниры. Наиболее частой причиной таких звуков становится шаровая опора.

Более подробную картину можно получить, если автомобиль установить на подъемник и вывесить всю подвеску. В таком положении можно определить, какие люфты у шарнира, есть ли стук в шаровой опоре. Кроме того, это положение наиболее удобно, когда производится замена наружного ШРУСа ВАЗ-2109.

Выводы

Можно бесконечно много говорить о том, как правильно менять шарниры, какую смазку использовать, какому производителю стоит доверять. По факту же, наиболее подходящими узлами являются те, производители которых осуществляют поставку на завод АвтоВАЗ. Когда производится замена внешнего ШРУСа ВАЗ-2109, то предпочтение стоит отдавать именно производителю, который поставляет их на завод. Как показывает практика, ресурс этих элементов оказывается выше, нежели зарубежных аналогов. Как бы ни ругали наш автопром, но надежность отечественных агрегатов на порядок выше хваленых немецких или итальянских.

Как поменять шрус на ваз 2109? | КТО?ЧТО?ГДЕ?

Замена комплектующих, от которых зависит исправность автомобиля, может оказаться трудоемкой и порой не дешевой. В модели ВАЗ 2109 часто «летит» ШРУС, или «граната», как называют деталь автолюбители из-за визуальной схожести.ШРУС (шарнир равных угловых скоростей) — деталь, ответственная за передачу крутящего момента колесам при углах поворота в пределах 70 градусов относительно оси. Его поломку легко выявить и устранить, если знать последовательность действий. Как заменить ШРУС на ВАЗ 2109? Давайте разбираться по порядку.

Как заменить ШРУС на ВАЗ 2109?

Если замена ШРУСа действительно необходима, это понятно сразу. Если же возможен ремонт, который полностью устранит неисправность, тогда может просто не понадобиться его менять.Нужно ли заменить деталь или нет? Чтобы ответить на этот вопрос, обратите внимание на:

• степень износа пыльника
• наличие механических повреждений, которые видны визуально без использования специальных средств
• срок годности ШРУСа (истек или нет).

Если на пыльнике заметны следы износа (царапины, бреши), замену следует произвести немедленно, так как от неисправности этой части зависит целостность и эффективность работы всего узла.Проведите тщательный осмотр каждой детали, чтобы исключить иные причины шумов, которые сопровождают неисправность ШРУСа. Возможно, хотя и маловероятно, причина звуков заключается в другом.Подготовка автомобиля — наиболее трудоемкий этап перед заменой ШРУСа. Для этого необходимо:

• поднять переднюю часть автомобиля
• включив передачу, затянуть ручник
• поставить клинья на задние колеса, чтобы надежно зафиксировать автомобиль на месте
• снять защитный колпак и освободить гайки ступицы
• открутить болты колес.

Последовательность действий при замене ШРУСа

Чтобы поднять колесо с той стороны, где ШРУС неисправен и подлежит замене, необходимо использовать домкрат.

Открутив болты, нужно извлечь упорную шайбу гайки. После этого выкрутить несколько болтов нижней шаровой.

Чтобы обеспечить лучший доступ к поломке, следует повернуть руль в одну из сторон: от или к той стороне, где производится замена.

Извлекается наружный и внутренний ШРУС.

Обездвижив вал привода тисками, нужно снять хомуты.

При сильном износе пыльника (особенно, если он заметен визуально) можно срезать его, не тратя время на демонтаж.

При помощи молотка производится снятие старого ШРУСа.

Устанавливается новый ШРУС.

Чтобы процедура прошла успешно, нужно еще несколько действий: хорошо смазать новую деталь, заменить гайку ступицы, убедиться в том, что она не будет раскручиваться, и установить заглушку.Чтобы быть уверенным в том, что в замене тех или иных деталей нет необходимости, регулярно проверяйте целостность всех комплектующих вашего автомобиля.

Замена шруса на ВАЗ 2109 — подробности выполнения

Привод передних колес ВАЗ 2109 включает в себя вал, а также наружный и внутренний шарниры (ШРУСы, то есть шарниры равных угловых скоростей). Замена шруса н ВАЗ 2109, равно как и замена шруса на ВАЗ 2110, производится по одному и тому же алгоритму действий. Можно также отметить, что замена шрусов, равно как и замена подшипника задней ступицы требуется в том случае, если у вас есть хоть малейшие сомнения в правильной работе этих узлов. Так, замена шрусов понадобится в том случае, если во время движения слышны шумы в переднем приводе. Как правило, после онаружения таких шумов необходимо проверить пыльник шруса. Если он порван, то есть пришел в негодность, то шрус в обязательном порядке подлежит замене, ведь попадание грязи в него недопустимо.

Перечень инструмента, который может понадобиться при замене шрусов

Для проведения работ по ремонту и замене шрусов вам понадобятся следующие инструменты и материалы:

• молоток,
• выколотка,
• монтировка,
• отвертки,
• мощный автомобильный фиксатор,
• тиски,
• деревянная проставка,
• бензин для промывки снятых узлов,смазка ШРУС-4.

Замена шруса на ВАЗ 2109 — порядок работы

Во-первых, следует извлечь рукоятку ручного тормоза и зафиксировать упором передние колеса. Затем необходимо отвернуть гайку ступицы, при этом автомобиль должен находиться на земле. Дальше следует поднять автомобиль и подпереть его переднюю часть. На следующем этапе необходимо снять колесо и упорную гайку колесной ступицы. Далее разборке подлежит наконечник рулевой тяги. С помощью специального съемника следует выпрессовать палец из этого узла. Впоследствии требуется отвернуть болты крепления шарового шарнира. После того, как поворотный кулак со стойкой будет отведен в сторону, необходимо извлечь из ступицы колеса шлицевой конец наружного шруса. Затем для того, чтобы выдавить шрус, необходимо воспользоваться монтировкой.Следует отметить, что, если ремонтные работы затрагивают все ШРУСы с обеих сторон автомобиля, то вместо снятой детали следует устанавливать старую, иначе во время сборки вы столкнетесь с тем, что шрусы не будут устанавливаться в отведенное им место.

Необходимо также отметить, что если в процессе эксплуатации вашего транспортного средства вы могли наблюдать подтеки масла возле коробки передач, то, скорее всего, вам предстоит замена сальника шруса. Старую деталь следует вытащить отверткой, и на это место запрессовать до упора новую.

Следует понимать, что весь процесс ремонта в данном случае не очень трудоемок, так же, как и ремонт рулевой рейки , однако в данном случае необходимо учитывать рекомендации опытных автомобилистов, гласящие, что замена внутреннего шруса, а также замена наружного шруса должны производиться только на аналогичные запасные части в сборе. В данном случае замена отдельных элементов не приветствуется, разве что допускается замена пыльника внутреннего шруса или прочих подобных компонентов.После того, как вал со шрусами извлечен, необходимо проделать следующие манипуляции: вал устанавливается в тиски, после чего снимаются хомуты чехла. С помощью выколотки сбивается внутренний шрус. Аналогичная последовательность действий применима и к наружному шрусу. А вот установка на вал производится в обратной последовательности.

Здесь следует принять во внимание, что правый вал имеет большую длину, нежели левый.

Перед окончательным монтажом требуется проверить наличие должного количества смазки в шрусах. Хомуты при сборке обязательно устанавливаются новые, при этом в процессе монтажа следует тщательно следить за тем, чтобы внутрь шруса не попали никакие загрязнения.Установка шруса на отведенное ему место осуществляется с помощью молотка и деревянной проставки, при этом движения должны быть не резкие и не сильные. После того, как шрус помещен, следует установить пыльник шруса. В процессе монтажа очень важно отогнуть отверткой кромку пыльника, тем самым выровняется давление внутри и снаружи данного элемента.Необходимо также отметить, что если описанный процесс кажется вам чересчур трудоемким, вы всегда можете обратиться в автосервис. Поскольку такая замена довольно распространена, у профессионала она займет совсем немного времени. Еще одна операция, которую можно провести своими руками это запрессовка сайлентблока.

Замена шруса на ВАЗ 2109 — видео инструкция

Школа авторемонта Статьи, советы и рекомендации по ремонту и обслуживанию автомобилей своими руками

Замена ШРУСа и пыльника своими руками на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 2110

visibility 413869archive 0Авторская статья из раздела «ремонт автомобиля своими руками», в которой описан процесс замены ШРУСа и его пыльника на автомобилях ВАЗ 2108, 2109, 21099, 2110.ШРУС (шарнир равных угловых скоростей) следует менять, если: во время начала или в процессе движения при повороте колес слышен характерный треск (стук). В правильности диагноза можно убедится проверив вал привода на наличие люфта( покачайте вал привода рукой). С пылезащитным чехлом дело обстоит значительно проще.Его состояние можно проверить, просто полностью вывернув переднее колесо в любую сторону и посмотреть под колесо. Если на пыльнике видны трещины, прорывы, разбрызганные следы смазки, то это значит, что его пора заменить. И главное! Этот момент важно не упустить.

Если, вовремя не поменять порванный чехол ШРУСа, то песок и вода быстро сделают свое дело и сам ШРУС придет в негодность.

Перед началом работы автомобиль следует затормозить стояночным тормозом и по задние колеса положить фиксирующие бруски. Далее следует распустить гайку ступицы, предварительно сняв (отверткой) защитный колпак. Для это процедуры вам потребуется крепкий инструмент в связке с трубой ( смотрим фото 1 или фото 2) , так как эта гайка затягивается при усилии 22,5-25,0 кгс*м. На фотографии номер 2 изображен самодельный ключ для откручивания привода, безотказный и надежный инструмент. Состоит из: зубила к которому приваривается головка на 30 плюс металлическая труба длиной от 1.5 метра.

После того как вы открутили гайку ступицы, можете распустить колесные болты(все эти действия производите на автомобиле стоячем на земле).

Далее идем по пунктам:

Поднимаем переднее колесо (можно сразу оба) автомобиля и устанавливаем упоры под кузов, для фиксации передней части машины.

Отворачиваем колесные болты, вынимаем упорную шайбу гайки ступицы.

Откручивает два болта крепления нижней шаровой опоры от поворотного кулака.

Поворачиваем рулевое колесо в крайне левое ( или правое, в зависимости от стороны, на которой проводите замену ) положение.

Оттягивает поворотный кулак со стойкой и вытягиваем шлицевой конец наружного ШРУСа со ступицы.

При помощи монтировки выталкиваем внутренней ШРУС из коробки передач.( Здесь стоит заметить, если вы собираетесь снимать сразу оба привода, то в этом случае следует, после съёма первого привода в коробку передач вставить технологический фиксатор. В качестве фиксатора можно использовать старый внутренний ШРУС. Если этого не сделать, то после съёма второго привода шестерни дифференциала сместятся и во время сборки не возможно будет вставить ШРУСы.)

Зафиксируйте вал привода в тисках, снимите хомуты с внутреннего и наружного ШРУСов, выверните пыльники на изнанку( если пыльники порваны, то их можно просто срезать ножом).

С помощью молотка и выколотки ( медная или бронзовая наставка) сбиваем ШРУСы с вала, прикладывая усилия на обойму шарнира.

Далее, если цель работы, замена пыльников:

Промываем ШРУС бензином, удаляя старую смазку и попавшую грязь.

Надеваем новый пыльник на вал и набиваем на шлицы, заранее заполненный смазкой ШРУС. С помощью клещей зажимаем сначала хомут пыльника на валу привода и для выравнивания давления воздуха в пыльнике при помощи отвертки отворачиваем наружную кромку чехла, только после этого зажимаем наружный хомут.

При сборке внутреннего ШРУСа не забываем о пластмассовой заглушке, которая устанавливается на конце вала.

Перед установкой собранных приводов следует установить на внутреннем ШРУСе новое стопорное кольцо.

После того как вставили привод в коробку передач, его следует посадить до полной фиксации ШРУСа в полуосевой шестерне , не сильно ударяя молотком по валу в доль его оси( следует использовать смягчающую проставку, например, деревянный брусок).

Дальнейшая сборка производится в обратном порядке, при этом не забываем заменить старую гайку ступицы на новую. И после затяжки надо закроить край гайки, во избежание раскручивания.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!
