Установка стеклоподъемников на ваз 2107 своими руками

Как установить стеклоподъемник на ВАЗ 2107

На данной модели автомобиля можно установить два типа стеклоподъёмников:

• механический (ручной)
• электрический

Первые этапы работы одинаковые в обоих случаях — снять обшивку дверей и если стоит поломанный стеклоподьёмник, то демонтировать его, а также выполнить обслуживание и при надобности ремонт всего механизма стеклоподъёмника.Окончательный этап также будет одинаков в обоих случаях — проверка работоспособности и монтаж обшивки дверей, с единственным отличием — в ручном режиме устанавливаем ручку стеклоподъёмника, а в электростеклоподъёмнике — декоративную заглушку.А вот средняя часть работы отличается, итак:

Ручной стеклоподъёмник

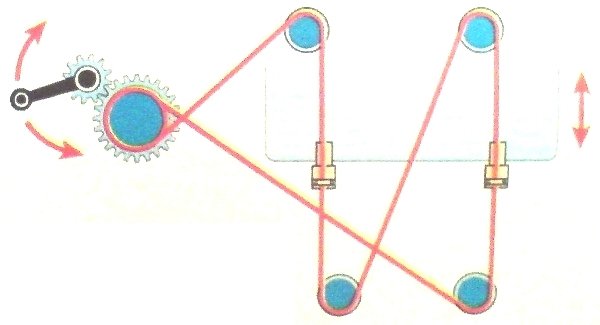

• монтируем ролики как показано на схеме ниже.
• далее заводим трос в ролики, также руководствуясь схемой и прикручиваем сам механизм, главное не перепутать с какой стороны должна находиться петля троса на нижнем ролике, иначе будет цеплять.

Электростеклоподъёмник

• Первое, что необходимо сделать — это различить сторону стеклоподъёмника, правая и левая стороны отличаются друг от друга.
• Далее проверяем крепление стекла к кронштейну стекла, оно должно быть прочным, иначе замените необходимые детали.
• Крепим переходную пластину на кронштейны стекла, для этого понадобятся болты М5 и стопорные шайбы.
• Приваренные гайки должны смотреть на наружную панель дверей.
• Сверлим отверстия D=8, так как показано на приведённой ниже схеме.
• Крепим стеклоподъёмник болтами М6 через стопорные шайбы.

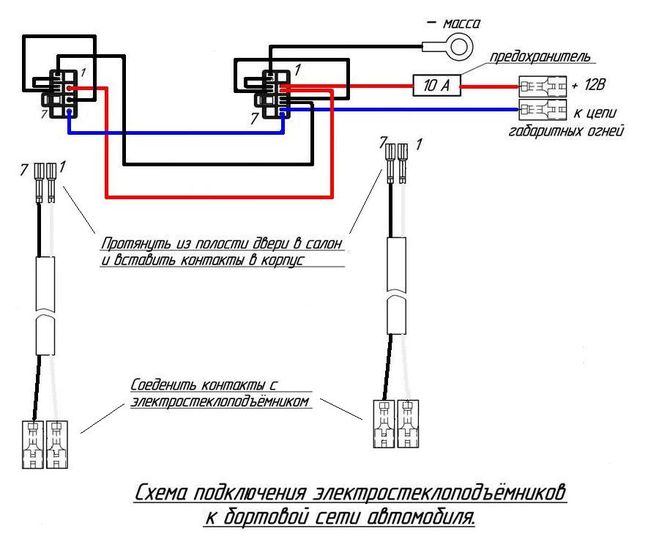

• Далее переходим к разводке проводов, для этого необходимо приобрести кнопки стеклоподъёмников, которые в комплекте с механизмом не поставляются. Подключение необходимо произвести согласно схемы:

Массу прикручиваем к корпусу автомобиля, постоянный ток +12 вольт с обязательным разрывом на предохранитель пускаем на постоянный ток, а дополнительный провод на габаритные огни.В общем-то установить стеклоподъёмники на «семёрку» не так уж и сложно, процесс совершенно простой и понятный.Моя первая машина как раз была ВАЗ 2107, я пару раз выполнял эту работу, причём самостоятельно.Перед тем как установить новые стеклоподъёмники, необходимо снять старые.

Скажу сразу стеклоподъёмники на «семёрки» снабжены дополнительным натяжным колёсиком (роликом), если Вы снимали стеклоподъёмники на «Жигулёвской» классике, то помните что там три ролика, в «семёрке» их четыре, ибо конфигурация стекла другая (нет так называемой «форточки»).

Открываем дверь автомобиля.Теперь нам необходимо снять ручку подъёмника (под декоративной накладкой, есть стопорная шайба, работаем отвёрткой с плоским «жалом»).Ручку убрали (стекло должно быть опущено вниз до упора) теперь снимаем декоративную накладку (она на пластиковых защёлках, подставляем отвёртку и без особых усилий и фанатизма отщёлкиваем.Вот и всё перед нами механизм стеклоподъёмника.Берём в руки ключ на десять (насколько я помню), нам надо открутить болт который крепит натяжной ролик, послабляем его

Теперь надо снять механизм крепежа нужен ключ на восемь, увидите три гайки, они находятся в районе крепления ручки стеклоподъёмника (втулка со шлицами).

Стекло которое мы опускали ранее, теперь надо чуть приподнять и вынуть весь механизм стеклоподъёмника.Установка в обратной последовательности, тут всего несколько советов, обязательно смажьте тросик стеклоподъёмника перед установкой.Не забудьте тросик стеклоподъёмника натянуть с помощью натяжного ролика, оттяните его до упора, зафиксируйте гайкой и проверьте весь механизм на работоспособность (стекло должно опускаться и подниматься плавно, без всяких «тормозов» и резких движений.

Как поставить стеклоподъемник на ВАЗ 2107

Для того, чтобы заменить стеклоподъемник на ВАЗ 2107, нужно снять все ручки и обшивку двери.
Первую очередь откручиваем ручку двери, затем снимаем ручку стеклоподъемника, после чего подцепите отвердкой обшивку и отщелкиваем клипсы, затем снимаем обшивку двери и убираем в сторону.Далее нужно расслабить тросик стеклоподъемника. В нижней части двери расположен натяжной ролик тросика и приоткручиваем болт на восемь.После нужно открутить направляющую планку стеклоподъемника, она держится на двух болтах на восемь, после отодвигаем в сторону.

Далее откручиваем сам механизм стеклоподъемника и вытаскиваем его наружу, после откручиваем тросик с самого стекла нужно открутить крестовой болт на крепление(их два) после чего освобождаем полностью трос стеклоподъемника.

После того как все сделали нужно заменить стеклоподъемник на новый, затем протянуть заново тросик и установить направляющую планку стекла, после чего установить обшивку и закрутить ручку двери.

Как поставить стеклоподъемник на ВАЗ 2107 видео

Как установить электростеклоподъемники на ВАЗ 2107

Чтобы установить электростеклоподъемники на ВАЗ 2107, нужно снять ручку стеклоподъемника, обшивку двери, после чего снять старый стеклоподьемник, затем просверлить два дополнительных отверстей для крепления механизма стеклоподъемника.Далее определиться куда будут установлены кнопки управления стеклоподъемником, после протянуть провода из двери в салон.И так снимаем старый стеклоподъемник, для этого откручиваем направляющую планку которая держится на двух болтах и сдвигаем ее в сторону, затем откручиваем три болта самого механизма и вытаскиваем его.
Далее делаем два отверстия для крепления как на картинке.После нужно установить электростеклоподъемник и затянуть болты как на самом корпусе двери так и на крепление самого стекла.

После протягиваем провода в салон, для этого нужно просверлить отверстия с торцевой стороны двери как на картинке.

Прежде чем собрать всю обшивку двери предварительно проверьте работоспособность электростеклоподъемника и только после этого собираем обшивку.

Ставим электростеклоподъемники на автомобили ВАЗ

Главная » ВАЗ »На старых моделях автомобилей ВАЗ, таких как «Классика», «восьмерки» и «девятки», электрические стеклоподъемники с завода штатно не устанавливались, водителю и пассажирам приходилось опускать дверные стекла в машине вручную, что в общем-то неудобно.Но сейчас для этих автомобилей электростеклоподъемники (ЭСП) выпускают различные фирмы, а многие авторемонтные мастерские могут за умеренную плату установить механизмы. Установка стеклоподъемников своими руками – дело несложное, и те автовладельцы, которые имеют слесарные навыки и не желают переплачивать, выполняют такую работу самостоятельно.

Неисправности механических стеклоподъемников ВАЗ

Механические стеклоподъемники (МСП) ВАЗ со временем могут выйти из строя, механизм перестает работать – стекло не опускается и не поднимается. Причин неисправности МСП может быть несколько:

• обрываются тросики;
• в направляющие стекла попадают посторонние предметы;
• изнашивается редуктор МСП.

Производить ремонт механических стеклоподъемников на вазовских автомобилях не имеет смысла, так как эти детали по цене очень недорогие, и если случилась поломка, то лучше сразу установить ЭСП, хотя бы на передние двери.

Производители электростеклоподъемников для вазовских автомобилей

ЭСП для автомашин ВАЗ 2101-07 и 2108-2115 производят различные фирмы – механизмы могут иметь разную конструкцию, продаваться комплектами на две или четыре двери. По одному жигулёвские электростеклоподъемники почти никогда не продаются, в магазинах можно встретить только лишь отдельно моторчики ЭСП. Среди наиболее известных производителей стеклоподъемных электрических механизмов можно отметить:

• Катран (2104-05-07) ;
• Granat (2104/2105/2107);
• Форвард (2108-09-099);
• SPAL DE LUX (2110-11-12);
• Беркут (2110/2112).

На автомобили «Жигули» промышленностью выпускается несколько видов ЭСП, и электростеклоподъемники могут быть:

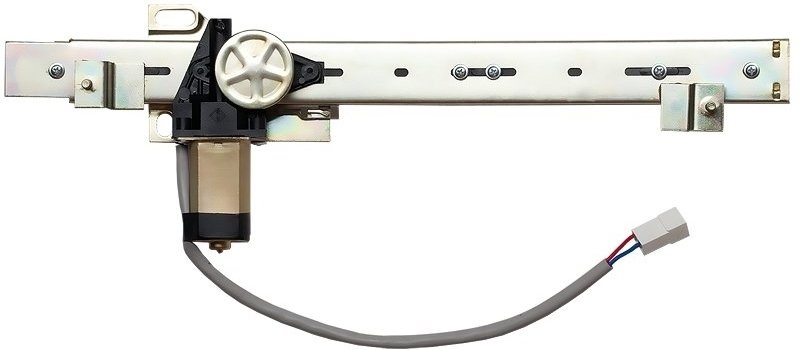

• планочного;
• реечного;
• тросикового типа.

У каждой модели стеклоподъемников есть свои особенности, преимущества и недостатки. Следует отметить, что у разных производителей механизмы ЭСП имеют конструктивные отличия между собой, и поэтому они не взаимозаменяемы. Стоят комплекты деталей относительно недорого, и наиболее популярны наборы ЭСП для передних дверей. В стандартный комплект электростеклоподъемников входит:

• сами подъемные механизмы дверей с моторчиками;
• две кнопки подъема стекол;
• провода со штекерами для подключения;
• необходимый крепеж;
• заглушки.

Практически во всех комплектах имеется инструкция по установке деталей с электрической схемой подключения.

Установка стеклоподъемников на ВАЗ 2107

На передние двери автомобиля 2107 подходят электростеклоподъемники, разработанные для моделей 2104-05-07, проще всего монтировать реечную конструкцию. Установку реечных ЭСП выполняем следующим образом:

• разбираем дверь с внутренней стороны – снимаем ручку стеклоподъемника (с помощью специального инструмента или отвертки);
• откручиваем кнопку фиксатора замка;
• отворачиваем винты подлокотника (три крепления – спереди (сверху), посередине и сзади)

• демонтируем дверную обшивку (основную часть);
• снимаем верхнюю часть обшивки («батон»);
• при помощи ключа на 8 откручиваем болты механизма;
• отворачиваем болты направляющей планки стекла, направляющую удаляем, она будет не нужна;
• достаем из двери МСП;
• откручиваем винты крепления механизма к стеклу (4 шт. – два винта с одной стороны и два с другой);
• отворачиваем гайку натяжки троса стеклоподъемника, демонтируем ролик тросика;
• полностью вытаскиваем механизм стеклоподъемника;
• просверливаем в двери два отверстия диаметром 6 мм (одно из них рядом с отверстием ручки закрытия двери);
• сверления делаем на одной плоскости, моторедуктор крепим на месте механического стеклоподъемника. Все винты необходимо брать из комплекта, штатные винтики не подойдут – они длинные, и будут упираться в механизм подъемника. Если со стеклоподъемниками коротких винтов нет, необходимо укоротить штатные винтики;
• держатели стекла к электростеклоподъемнику крепим штатными винтами;
• от подъемников выводим провода, кнопки устанавливаем либо на самой двери, либо на центральном подлокотнике, рядом с консолью рычага КПП.

Собираем дверь, и на этом установка стеклоподъемника на ВАЗ 2107 закончена.

Установка стеклоподъемников на ВАЗ 2106

В отличие от стекол Жигулей «семерки», на стеклах моделей 2106 устанавливаются форточки. Для шестерки также производятся комплекты передних ЭСП, детали ставятся на машины ВАЗ 2101/2102 (универсал)/2103/2106. В комплект «Форвард» входит:

• два электростеклоподъемника;
• винты, болты и шайбы;
• декоративные заглушки;
• фиксаторы;
• переходные пластины;
• провода с разъемами для подключения;
• две кнопки.

Установка ЭСП производится так же, как и на автомобиле 2107, работу начинаем с разборки двери. Старый механический стеклоподъемник можно оставить на месте, перерезав тросики механизма. Дальше поступаем следующим образом:

• отсоединив держатель стекла от МСП, поднимаем стекло наверх;
• закрепляем его в верхнем положении малярным скотчем;
• собираем подъемник с переходной пластиной;
• для установки ЭСП просверливают два отверстия (согласно инструкции в паспорте «Форвард);
• заводим ЭСП через нижнюю нишу в двери и крепим его двумя винтами;
• совмещаем установленный электростеклоподъемник со стеклом, устанавливаем винты;
• монтируем кнопки, с помощью электропроводки подключаем их к ЭСП.

Установка стеклоподъемников на ВАЗ 2106 выполняется несложно, необходимо только делать все по инструкции.

Установка стеклоподъемников на ВАЗ 2109

На автомобилях 2108-09-099 передний электростеклоподъемник установить также достаточно просто, в качестве примера возьмем монтаж ЭСП планочного типа (производства «Гранат»).Работу выполняем следующим образом:

• разбираем дверь – снимаем ручку стеклоподъемника, кнопку фиксатора, дверную обшивку;
• отворачиваем винты крепления стекла от МСП, вынимаем механический подъемник;
• в отличие от стеклоподъемников ВАЗ-классики, здесь нечего пересверливать не придется, все подходит по штатным местам;
• чтобы совместить отверстия креплений стекла и подъемника, подаем питание на провода ЭСП;
• затем устанавливаем кнопки (можно их закрепить на панели приборов, по центру);
• соединяем провода по схеме;
• проверяем работу механизма – если все в порядке, собираем дверь, на этом установку стеклоподъемника ВАЗ 2109 можно считать законченной.

Установка стеклоподъемников на ВАЗ 2110

Электростеклоподъемники для моделей ВАЗ 2110/2111/2112 одинаковые, такие же они и на автомашинах «Приора». Самые популярными на эти авто являются ЭСП производства «Форвард» и «Гранат», их чаще всего автовладельцы ставят на свои автомобили. Замена подъемников производится по такой же схеме, как и на вазовских «девятках» («восьмерках»), только крепления находятся на других местах. Чтобы вынуть механический подъемник, необходимо вывести наружу один его угол через верхний проем двери, а затем вытащить весь механизм.Сверлить внутренние панели передних дверей при установке стеклоподъемников ВАЗ 2110 не нужно, механизмы крепятся на штатные места без доработок.

Установка задних стеклоподъемников

Задние электростеклоподъемники для автомобилей ВАЗ также продаются комплектами, по 2 шт. Для переднеприводных автомобилей ЭСП 2109 подходят на модели 21099/2114/2115, на 2108 этих детали не производятся, так как у «восьмерки» нет задних боковых дверей. В комплект ВАЗ 2109 «Форвард» входит:

• два подъемника с электромоторчиками;
• кнопки 2 шт.;
• электропроводка на каждую заднюю дверь со штекерами;
• крепеж – саморезы;
• заглушки декоративные;
• инструкция по установке, паспорт.

Задние стеклоподъемники 2109 ставятся на штатные места без сверления дверей, каждый из них крепится двумя гайками.Электростеклоподъемники «Форвард» производятся в городе Ижевске, детали имеют реечную конструкцию – на рейке перемещается каретка вместе со стеклом. Для моделей авто 2110/2111/2112 также пересверливать ничего не требуется – механизмы встают на свои места без дополнительной подгонки.На вазовских автомобилях 2101-07 электрические подъемники ставятся с дополнительным сверлением двух отверстий. Работа по установке задних подъемников несложная, и практически ничем не отличается от монтажа передних ЭСП.

Советы по установке ЭСП

Электроподъемники производят многие фирмы, существуют различные конструкции. Но не стоит покупать детали неизвестных производителей, и следует учитывать, что тросиковые стеклоподъемники быстро выходит из строя. Надежнее всего ЭСП планочного и реечного типа. В среднем комплекты подъемников из 2 шт. на автомобили ВАЗ стоят приблизительно от 2500 до 3000 рублей, слишком низкая цена должна настораживать.

Чтобы механизм надежно поднимал и опускал стекло, необходимо направляющие в дверных проемах смазать силиконовой смазкой.

Универсальные электростеклоподъемники всегда хуже по качеству тех деталей, которые специально предназначены для той или иной модели. Лучше универсальные ЭСП не приобретать – они обычно служат недолго.

Многие водители устанавливают кнопки ЭСП на панели приборов или рядом с рычагом КПП, но здесь есть небольшой минус – приходится тянуть провода. Удобнее смонтировать кнопки на дверном подлокотнике – не приходится путаться в электропроводке, меньше времени занимает монтаж подъемников, водителю удобно поднимать и опускать стекло.

(1

Стеклоподъемники на ВАЗ-2107. Установка стеклоподъемника на ВАЗ-2107 своими руками

Электронный стеклоподъемник – это одно из более нужных изобретений конца ХХ века. И если ранее такие устройства устанавливались только на дорогие иномарки, то сейчас схожая роскошь доступна даже обладателям старенькых ВАЗов. Но если с выбором стеклоподъемника особенных заморочек не появляется, то при установке можно очень очень запутаться. Итак, как верно устанавливаются стеклоподъемники на ВАЗ 2107? Об этом читайте в нашем рассказе.

Пару слов об устройстве механизма

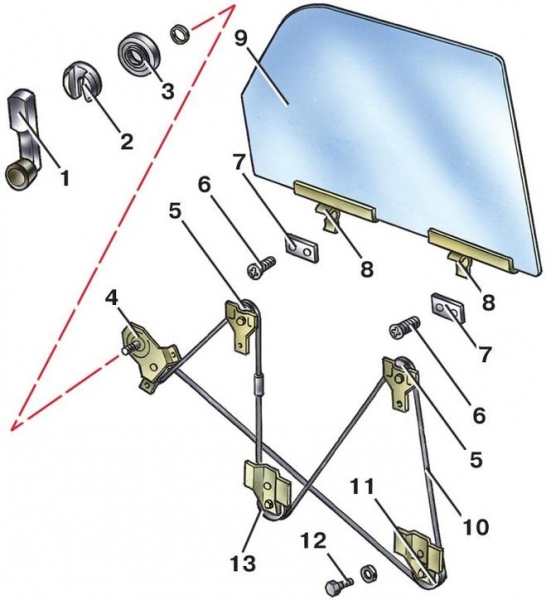

Вообщем стеклоподъемник – не такая уж непростая деталь, как кажется на 1-ый взор. Его конструкция включает всего только несколько составляющих.На фото № 1 (схема стеклоподъемника ВАЗ 2107) мы лицезреем, что стандартный стеклоподъемник состоит из таких конструктивных частей, как:

• 1,2 – ручка и облицовка ручки стеклоподъемника.
• 3 – розетка устройства.
• 4 – механизм поднимания окон.
• 5 – верхние ролики.
• 6 – крепежные винты прижимающих пластинок.
• 7 – пластинки.
• 8 – кронштейн опускного окна.
• 9 – стекло.
• 10 – трос.
• 11 – нижний ролик.
• 12 – болты.
• 13 – натяжной ролик.

Разновидности

Сейчас существует только два вида стеклоподъемников для автомобилей:Последний вариант является более обычным и нужным посреди хозяев российских автомобилей, а поэтому и самым пользующимся популярностью на русском рынке. Тросовые электронные стеклоподъемники представляют собой движок с редуктором и катушкой. На последнюю наматывается особый трос, приводящий в действие верхний барабан. В свою очередь, он соединяется через шлицы со стандартным стеклоподъемником. Подмена стеклоподъемника ВАЗ 2107 подобного рода не просит особенных способностей, умений и познаний. Благодаря этому поменять данный механизм может даже начинающий автовладелец.

О конструкции устройства

Конструкция реечных аналогов значительно отличается от тросовых, а их механизм работы припоминает действие управляющий рейки в автомобиле. Данная разновидность стеклоподъемников отличается легкостью хода подъемного механизма, по этому они более применимы для работы с тугими стеклами.

Как действуют реечные электронные стеклоподъемники на ВАЗ 2107?

Что касается принципа деяния данного устройства, то «Семерка» в этом плане фактически не отличается от других моделей семейства ВАЗ и иных импортных машин, где употребляются подъемные механизмы на электроприводе. А работают электронные стеклоподъемники только тогда, когда в системе автомобиля включено зажигание. Если вытащить ключ из замка зажигания, то стекло можно только поднять.Главную роль в работе механизма электронного стеклоподъемника играет контроллер. Конкретно этот прибор закрывает все замки на дверцах при постановке авто на сигнализацию и автоматом закрывает все открытые окна, выполняя также функцию «доводчика».Что самое увлекательное, при окончании работы подъёмника контроллер совсем не поглощает энергию с аккума, переходя в режим ожидания. По мере надобности данный аппарат автоматом подает ток на механизм ЭСП.

Также упомянутый приборчик держит под контролем работу редуктора, а конкретно, смотрит за количеством его оборотов. Благодаря этому аккумулятор фактически не теряет энергию напрасно, а соответственно, АКБ подольше держит зарядку.

Кстати, некие модели электронных стеклоподъемников имеют доводчик, контролирующий работу только 2-ух стекол, а так как модель ВАЗ 2107 – 4-х дверная, нередко водители устанавливают контроллеры сходу на все 4 окна. Но снова же, все находится в зависимости от определенной модели ЭСП.

Установка стеклоподъемника на ВАЗ 2107 – подготовка инструментов

В процессе выполнения работ нам потребуются такие материалы и приборы, как:

Крестовая и минусовая отвертка.

Торцевой ключ на 8 и 10 мм.

Малярный скотч.

Кусочек железной проволоки длиной порядка 100 см.

Приступаем к работе

Подготовив все нужные инструменты, сначала отсоединяем массу на аккуме. После того как в автомобиле будет вполне отключена сеть электропитания, разбираем дверь и демонтируем старенькый тросовый механизм. На его место устанавливаем новый. Сразу нужно удостоверится в его работоспособности. Проверив, что трос работает, затягиваем гайки механизма и закрепляем его проволокой. Это необходимо для того, чтоб во время установки трос не запутался. Проволока не несет какой-нибудь практической полезности для стеклоподъемника, потому по окончании работ ее можно снять. Также необходимо подчеркнуть, что трос устанавливают по последующему методу: высшая часть устройства идет к нижнему ролику, а нижняя – к верхнему.

Как дальше инсталлируются стеклоподъемники на ВАЗ 2107? Верхний ролик нам виден не будет, потому чтоб надеть на него трос, необходимо произвести целый ряд тщательных работ. Поначалу на верхнем конце троса делается незамкнутая петля.

Дальше она подымается через просвет двери к верхнему ролику, который нам еще недоступен. При всем этом, чтоб зацепить ролик, необходимо подвигать пару раз петлей в различные стороны, после этого подтянуть ее. Так вы можете отменно зафиксировать ее на месте.На последующем шаге трос, который был удачно зацеплен за ролик, надевается на нижний механизм, а потом – на боковой, регулирующий натяжение. Помните, что деталь неприемлимо очень перетягивать, но при всем этом она не должна находиться в свободном, болтающемся положении. Думаете, что стеклоподъемники на ВАЗ 2107 установлены? Рано радуетесь, господа!Дальше трос прикрепляется к стеклу. Если 1-ый начнет издавать поскрипывающие звуки, может быть, вам придется отрегулировать его опять. В таком случае ветки троса изменяются местами – верхняя переносится вниз, а нижняя — ввысь. В итоге раздражающий скрип должен уйти.

На данном шаге установка стеклоподъемника на ВАЗ 2107 удачно завершена. Сейчас осталось дело за малым: затягиваем гайки натяжного ролика и корпуса, смазываем трос и места соединений литолом и поновой собираем дверь в оборотной последовательности.

Итак, мы узнали, как устроены стеклоподъемники на ВАЗ 2107, также как происходит их полная подмена. Дерзайте!

Устанавливаем электростеклоподъёмники на ВАЗ-2107 своими руками

Каждый владелец не нового отечественного автомобиля однажды мечтал об установке ЭСП (электростеклоподъемники) на свой автомобиль, сделав процедуру подъема стекла простой и приятной. Однако в силу тех или иных причин установка электростеклоподъемников постоянно оттягивается, одних останавливает стоимость вопроса (в случае с установкой на сервисе), другие боятся что-то самостоятельно менять, а третьи — попросту не находят для этого времени.Вот так и мне постоянно не хватало этой простой, но очень полезной функции в своем «Жигуленке», желание было, но постоянно была отговорка какая-нибудь из вышеперечисленных. Но в один день, собравшись с мыслями, я все же решился на этот шаг и решил установить электростеклоподъемники самостоятельно, на свой автомобиль.

Основная проблема состояла в том, что найти ЭСП на ВАЗ-2107 оказалось не так-то просто, заводские подъемники не предусмотрены производителем, поэтому пришлось выкручиваться…

Погуляв по рынку, я  присмотрелся к конструкции ЭСП на «Классику», их принцип состоял в том, что вместо ручного подъемного механизма устанавливается такой же, только вместо ручки из внутренней части двери ставится электропривод. Электромоторчик занимает определенное место в дверной полости, на ВАЗ-2106 или ВАЗ-2101 это — не проблема, поскольку там  имеется поворотная форточка, а уже под ней собственно и расположен мотор. Проблема в том, что у ВАЗ-2107 опускание стекла происходит по всей длине, поэтому и места для того, чтобы установить электромотор — нет.Что же делать? Желание установить ЭСП есть, а возможности выходит — нет!? Выходом из ситуации стали электростеклоподъемники западного производства компании SPAL. Присмотревшись к механизму и принципу конструкции я пришел к выводу, что они прекрасно подойдут на мой ВАЗ-2107. Продавец подтвердил мое предположение и порекомендовал мне модель Delux. ЭСП обошлись мне почти в 100$.Итак, первое, что надо сделать — внимательно прочесть инструкцию, перед тем как установить электростеклоподъемники, это надо сделать обязательно, поскольку в процессе может возникнуть масса вопросов, а читать инструкцию, отрываясь от работы это — «не комильфо». В моем случае в коробке была инструкция: установка ЭСП на ВАЗ-2108, однако как вы помните мне надо поставить ЭСП классику, о чем в ней не было ни единого слова.

Комплект включает в себя полный комплект крепежей, кстати, у меня даже часть осталась, здесь, как говорится, чувствуется, что производство «буржуйское», а не наше, у нас зачастую не хватает половины деталей :-).

Проще говоря, действовать пришлось по принципу всеми любимого метода «научного тыка». Найдя место для мотора ЭСП, я принялся проталкивать провода в трубки. Проблема в том, что в трубке уже было два провода, предназначенные для привода закрывания двери и еще по одному проводу подогрева зеркал, поэтому добавив к этой «компании» еще свои трубка стала полностью заполнена.

Согласно инструкции — трубки троссиков электрстеклоподъемников обязательно должны пересекаться внутри двери. Крепежные пластины можно крепить к мотору и приводу с любой стороны, выберите для себя оптимальный вариант.

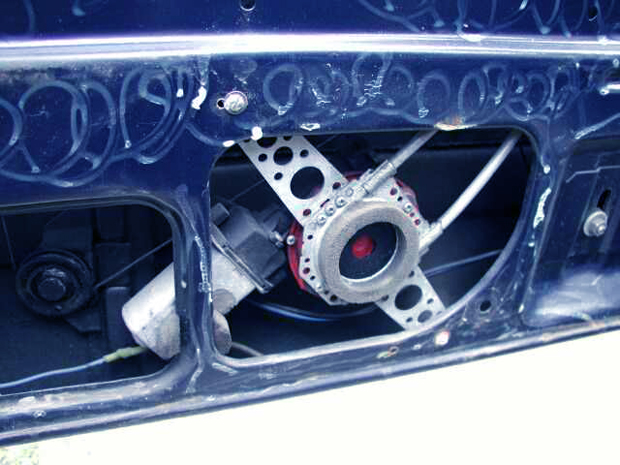

Итак, электромоторчик установлен при помощи длинных болтов, обязательно положите по две гайки между крепежными кронштейнами электропривода (мотора) и дверью, это позволит избежать трения троссиков по окантовке двери. Болты крепятся к кронштейнам при помощи штатных резиновых подушечек. Электропривод подъемников держится на саморезах из комплекта. На фото можно увидеть резиновые подушечки, которые тоже были в комплекте.

Установка электростеклоподъемников: соединение привода и подключение проводки

Теперь пару слов относительно принципа крепления электростеклоподъемнков к «родным» креплениям. В комплекте, купленном мною, содержалось большое количество переходников, порядка 20 шт. под разные модели авто. Так вот, переходники одеваются внутренней частью на шлицы, на которые устанавливалась штатная ручка, на наружную часть переходника одевается наш привод ЭСП. Для пущей верности между приводом и переходником я закрутил небольшой винтик, это прибавит соединению надежности.

Подключение кнопок, проводка, предохранители и т. д

Как я уже говорил наши  «западные» друзья предусмотрели все, поэтому в комплекте я нашел: проводку, кнопки, а также предохранитель. Плюсовой провод пришлось взять от прикуривателя, через предохранитель. К элетромоторам ЭСП шли довольно толстые провода, поэтому менять их не было потребности, их сразу подключите к своим кнопкам, чтобы не путаться потом. На сами кнопки также необходимо подать плюс, а также провод от подсветки приборов, это добавляет некой стильности всему этому в условиях темноты кнопки довольно «прикольно» выглядят.

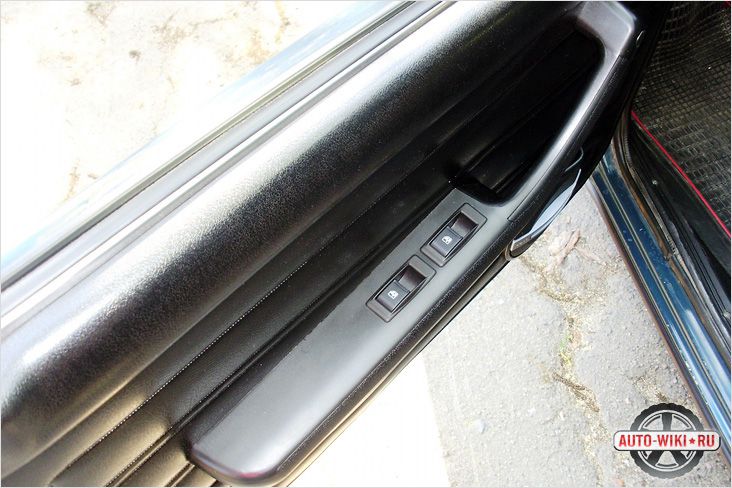

Установка кнопок ЭСП

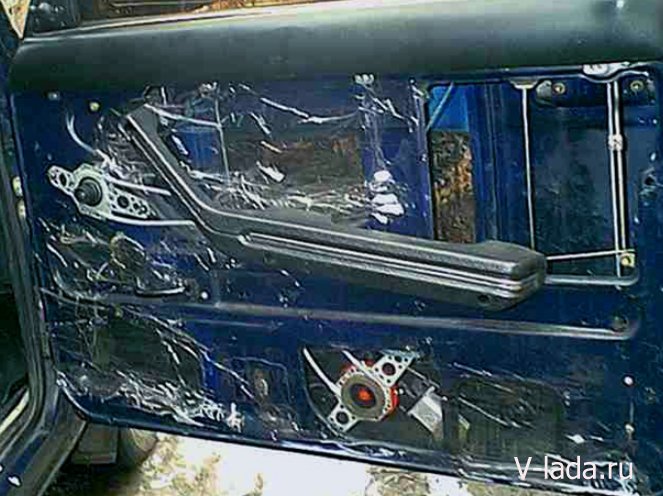

После того как все соединения проверены, я стал присматривать место под кнопки. Те, которые шли в комплекте казались какими-то через чур крошечными, поэтому поначалу я планировал заменить их «жигулевскими». Место нашлось довольно быстро, им стало место под лампочку понижения уровня тормозной жидкости. Кнопки прекрасно разместились, такое ощущение будто «буржуины» специально под это место их создавали.В общем, как-то так… У меня все получилось, после того как установка завершена, пришло время проверить результат. Впечатления конечно — непередаваемые, результат превзошел все ожидания, стекла поднимаются и опускаются от простого нажатия кнопки.

Отдельное удовольствие я испытываю, когда зеваки замечают плавное опускание или поднятие стекол на «Классике», их глаза увеличиваются в размерах, некоторые подходят, интересуются, а некоторые просто — молча завидуют.

Короче, говоря, самое главное, что мечта об ЭСП осуществилась, более того при минимальных затратах и самое главное, приятно осознавать тот факт, что все это было сделано своими руками!

Как поставить стеклоподъемник на ваз 2107 своими силами

ВАЗ 2107 LADAВ данной статье, в доступной форме и с использованием фото, излагается о том, как правильно поставить стеклоподъемник на ваз 2107. Так же описаны некоторые особенности регулировки отдельных электроагрегатов данной марки автомобиля. Очень многие владельцы автомобилей довольно часто сталкиваются с весьма неприятной проблемой – затруднены подъем, и опускание бокового стекла, особенно его подъём. При этом стеклоподъёмник издаёт довольно неприятный характерный скрип.

Всё это говорит о том, что механизм подъёмника износился и требует ремонта. А в некоторых случаях может понадобиться и его замена. Для того, чтобы сэкономить деньги данный ремонт можно успешно выполнить своими руками.

Для этого, кроме настойчивости и желания, необходимо знать устройство подъёмного механизма и иметь надлежащие условия для выполнения работ.

Устройство подъёмника стекла ваз 2107

Привод подъёма переднего стекла

Ручка подъёмника стекла.

Облицовочная втулка с посадочным пазом для ручки подъёмника.

Розетка ручки подъёмника.

Звёздочный механизм подъёма стекла.

Ролики верхние.

Винт для крепления прижимающих пластин.

Прижимающие пластины.

Фиксирующие стекло кронштейны.

Боковое стекло.

Трос.

Ролик нижний.

Болт и гайка крепления нижнего ролика.

Ролик натяжной.

Основное отличие в конструкции подъёмника ваз 2107 от других моделей «классики» состоит в том, что в данном варианте подъёмный механизм имеет четвёртый дополнительный ролик для натяжения троса. Такое техническое решение возникло в результате того, что боковое стекло данной модели имеет сплошную цельную конструкцию.
То есть, нет, так называемой, форточки.

Демонтаж стеклоподъёмника на ваз 2107

Многих новичков-автолюбителей ставит в тупик задача – как установить стеклоподъемники на ваз 2107. Для этого необходимо в первую очередь научиться разбирать этот механизм. Ниже следующая инструкция будет вам в помощь при решении данной задачи.Разборка выполняется в таком порядке:

• Прежде всего, необходимо опустить стекло вниз до упора.
• Далее нужно снять ручку подъёма стекла. Для этого необходимо отсоединить стопорную разрезную шайбу, которая находится между ручкой и облицовочной втулкой.Эта процедура выполняется с помощью плоской отвёртки, с помощью которой раздвигаются разрезанные края шайба и затем шайба выводится с зацепления.
• Затем снимаем декоративную накладку на двери и тем самым получаем доступ к технологическому проёму в двери.
• Ключом R10 отвинчиваем болт крепления натяжного ролика, но делаем это не до конца. Сместив натяжной ролик, ослабляем натяжение троса.
• Снимаем с роликов трос.
• Ключом R8 отвинчиваем гайки крепления подъёмного механизма. Их 3 штуки.
• Затем, через технологический проём в двери, изымаем механизм.

Разборка завершена. Далее необходимо произвести дефектацию и принять решение.
В случае если наблюдаются серьёзные повреждения – механизм необходимо заменить. Установка механизма производится в обратном порядке.

Установка электрических подъёмников стекла на ваз 2107

Электростеклоподъёмник для ваз 2107Следует отметить, что автомобилестроение не стоит на месте и постоянно развивается. Талантливые инженеры довольно часто радуют нас техническими новинками.
К одним из таких новинок, до недавнего времени, относился электропривод подъёмного механизма стекла. С появлением данного устройства, для владельцев «семёрки», весьма актуальным стал вопрос о том, как установить электростеклоподъемники на ваз 2107. Сегодня применяется немало таких устройств различных марок и брендов, как отечественных, так и зарубежных производителей. К отечественным представителям данного назначения агрегатов относятся, на пример, такие как «Катран», «Форвард» и «Гранат». Однако, при установке электроподъёмника на ваз 2107, существует определённая проблема. Дело в том, что стекло данной модели опускается по всей длине двери (в данной конструкции нет поворотной форточки) и, для установки вышеупомянутых моделей подъёмников, очень мало места. Выход из данной ситуации всё-таки есть.

На «семёрку» вполне подходит подъёмник зарубежного производства компании SPAL. В данном случае весьма неплохо зарекомендовала себя модель Delux. Конечно, цена на эту модель оставляет желать лучшего, но она того стоит.

Производиться установка следующим образом:

• Вначале необходимо основательно изучить инструкцию.
• Затем, для безопасности проведения работ, отсоединяем провода от клемм аккумулятора.
• Далее необходимо поднять стекло вверх до упора и закрепить его скотчем.
• Затем снимаем старый механический подъёмник.
• Выбираем место и, согласно инструкции, устанавливаем электромотор.
• Укладываем на штатное место трос.
• Далее необходимо подготовить посадочные отверстия для кнопок включения подъёмника. Наиболее удобными местами будут ручка двери и панель приборов.
• В соответствии со схемой, предоставленной в инструкции, подключаем электропровода.
• Устанавливаем подсоединённые кнопки на свои места.

Замена выполнена. Далее необходимо подсоединить необходимые провода к клеммам аккумулятора и проверить работоспособность нового устройства. Ниже представлено видео, которое позволит вам наглядно изучить некоторые проблемы, возникающие при установке подъёмника.
В качестве дополнительной информации рекомендуем вам изучить нижеследующую тему.

Как отрегулировать паузы стеклоочистителя на ваз 2107

Весь смысл данной регулировки состоит в том, чтобы увеличить паузы в режимах работы очистителя лобового стекла. При непрерывном режиме работы данного устройства пауза между взмахами составляет 1 секунду. В прерывистом режиме производится 4 взмаха и пауза между ними 4 секунды. Практика показывает, что в таких параметрах работы данного устройства особой необходимости нет. Однако они могут привести к преждевременному износу деталей агрегата. Именно с целью увеличения срока службы механизма производится регулировка паузы стеклоочистителя ваз 2107.Наиболее оптимальным вариантом работы очистителя считается следующее:

• Пауза между взмахами в непрерывном режиме должна составлять 2 секунды.
• Количество взмахов в прерывистом режиме – 2 раза.
• В прерывистом режиме пауза должна составлять – 20 секунд.

Эти регулировочные установки также благотворно повлияют на состояние ветрового стекла. При минимальных паузах стекло не успевает намокнуть, и щётки работают почти по сухой поверхности. В результате на стекле появляются зашлифованные полосы и царапины. Увеличение пауз в режимах работы очистителя позволит избежать данной проблемы. Для того, чтобы получить возможность регулировать режимы работы очистителя, в его электрической схеме необходимо выполнить некоторые изменения и дополнения. Например, если включить в электросхему переменный резистор, то паузу можно будет регулировать «вручную» и устанавливать её величину по своему усмотрению. Однако не все автолюбители хорошо разбираются в электросхемах и имеют необходимые навыки для выполнения данных работ. В этом случае предлагается весьма неплохой вариант решения данной задачи.Можно установить реле 63.3777. Оно рассчитано для работы на автомобиле ваз 2107.Реле 63.3777 на ваз 2107Данное устройство обладает следующими преимуществами:

• Реле позволяет изменять паузу между взмахами щёток в диапазоне 1 – 70 секунд. Водитель самостоятельно определяет размер паузы в зависимости от загрязнения автомобильного стекла.
• При установке данного реле нет необходимости в замене электропроводки.
• Не нужно вносить какие либо дополнения и изменения в конструкции передней панели автомобиля.
• В комплект каждого изделия включена подробная инструкция по установке и эксплуатации данного устройства. Следуя этой инструкции, водитель может самостоятельно установить реле и не прибегать к услугам сервисного центра.

В заключение отметим, что установка данного реле позволит вам не только увеличить срок службы механизма очистителя, сохранить нормальное состояние лобового стекла и щёток. Она позволит расширить для вас возможности применения различных тюнинговых услуг.

Стеклоподъемники на ВАЗ 2107 и 2110 — выбираем с умом

Одной из главных проблем комфортабельности всех автомобилей ВАЗ – это отсутствие стеклоподъемников. Примерно, до 2000-х годов все автомобили данной марки выпускали со штатными ручными стеклоподъемниками, которые постепенно стали дорабатывать и переделывать под электрические. В этой статье вы узнаете, какие бывают стеклоподъемники на ВАЗ 2107 и 2110, из чего они состоят и как выполняется их установка?

Виды и конструкции стеклоподъемников ВАЗ

ВАЗ 2107, который начал выпускаться, примерно, с конца 80-х годов прошлого столетия, всегда с завода оснащался ручным приводом стеклоподъемника. Доработка старого устройство подъема и опускания стекол всегда выполнялась автовладельцами самостоятельно. Для этого покупался специальный комплект, который был изготовлен уже заводом и устанавливался за место ручного привода.В ВАЗ 2110 такое устройство стали устанавливать штатно уже с завода, однако старые модели, которые выпускались еще в 90-х годах по-прежнему имели ручной привод, легкозаменяемый на электрический.Тип механизма позволяет разделить все стеклоподъемники на несколько видов. К примеру, самым распространенным для «Жигулей» стал стеклоподъемник реечного типа. Главным их недостатком можно считать необходимость в постоянной смазке. Дело в том, что иногда шестерни механизма были изготовлены и пластикового материала, который быстро подвергался износу и выводил весь механизм из строя.

Тем не менее, у реечного стеклоподъемника есть ряд преимуществ. К ним можно отнести: низкий уровень шума при работе, отсутствие перекосов, так как стекло фиксируется ровно, а значит, плотно закрывается.

Другой тип стеклоподъемника – это тросовый. Главной его особенностью можно считать высокую ремонтопригодность, которая, как ни странно, объясняется частыми поломками такого привода. Подъем и опускание стекла осуществляется с помощью троса с достаточно медленной скоростью. Это связано со слабыми свойствами привода, который с трудом преодолевает сопротивление уплотнительных резинок. Часто бывает такое, что мотор попросту перегревается и выходит из строя.Для тросового стеклоподъемника совсем не желателен любой перекос стекла. Это связано с тем, что перекос приводит к большим нагрузкам на пластиковую шестерню механизма. В связи с этим, она тоже перекашивается и ломается, выводя механизм и работы полностью.

Самый последний вид стеклоподъемников стал применяться только на ВАЗ 2110. Он представляет собой рычажное устройство, которое состоит из двух больших шестерней, имеющих по одному рычагу, установленному на каретке стекла посредством шарниров. При повороте электропривода, он воздействует на шестерни, и они перемещают рычаги, которые поднимают или опускают стекло.

Плюсом такого устройства можно смело считать малый размер и простоту конструкции всего привода. Он занимает очень мало места, что облегчает его монтаж. Однако, у данной конструкции имеются и недостатки. Во-первых, при выполнении такой тяжелой работы электродвигатель потребляет большое количество мощности, что быстро может вызвать разряд аккумуляторной батареи. Во-вторых – это медленная скорость работы, хотя современные приводы уже лишены такого недостатка, что делает такие стеклоподъемники самыми удобными.

Установка стеклоподъемников на ВАЗ 2107 своими руками

Как только вы приняли решение заменить стандартные ручные стеклоподъемники на электрические, самое время определиться с их видом. Плюсы и минусы всех конструкций были рассмотрены выше, вам же следует знать, что цена комплекта имеет прямую зависимость от скорости работы стеклоподъемника, его качества и надежности. Так что, можно сделать вывод, что самым дешевым будет считаться тросовый, а самым дорогим – рычажный.Чтобы не возникли трудности при установке комплекта, старайтесь подобрать его именно для вашего автомобиля. Продавцы магазина покажут и расскажут обо всех имеющихся комплектах, поэтому вы всегда можете прислушаться к их совету при выборе.После того, как вы все выбрали, самое время установить все части комплекта. Чаще всего, он состоит из исполнительного устройства – это электрический привод, механизм подъема и опускания, а также проводов и органа управления. Заранее определитесь с расположением кнопок стеклоподъемника. Они должны стоять в таком месте, чтобы опускание и подъем не отвлекали вас от управления автомобилем.

Для большего комфорта рекомендуем установить на ВАЗ электростеклоподъемники своими руками.

Разберите карту двери и демонтируйте все составные части старого стеклоподъемника. Установите новый механизм в соответствии с инструкцией изготовителя и протяните провода к питанию и органам управления. После этого, подключите АКБ и проверьте работу стеклоподъемника. В случае необходимости проведите соответствующие регулировки и только после этого проведите сборку карты двери. Те же самые операции проведите для второй двери.На этом установка стеклоподъемника на ВА 2107 и 2110 завершена. Как видите, это совсем не сложная процедура, которая может быть выполнена в условиях обычного гаража. Достаточно иметь небольшой багаж инструментов и иметь минимальное представление о работе стеклоподъемника.

Видео — Как установить стеклоподъемники на ВАЗ 2107

Стеклоподъемники на ваз 2107: схема, устройство, ремонт, установка электрического, как снять и поставить механизм, тросик, ручку, инструкции

Стеклоподъёмники — неотъемлемая часть управления автомобилем. Водителю стоит быть в курсе основных неисправностей этого узла и способов их самостоятельного устранения, а также знать, что делать, если стекло заклинило, упало или возникла необходимость снятия/установки стелоподъёмника. Практический интерес также представляет выбор и самостоятельная установка электростеклоподъёмников на ВАЗ 2107.

Устройство стеклоподъёмников ВАЗ 2107

Что такое стеклоподъёмник, знает каждый автолюбитель. Функции его просты: открывать и закрывать окно, тем самым регулируя микроклимат и уровень в салоне. Стеклоподъёмники бывают двух видов: ручные (в просторечье костыли или мясорубки) и электрические, управляемые с приборной панели или отдельных кнопок.На заводе-изготовителе на ВАЗ 2107 устанавливались ручные стеклоподъёмники, имеющие довольно простую конструкцию. Они основаны на работе механизма, к которому при помощи специальных фиксирующих устройств прикрепляется стекло. Боковые стекла опускаются и поднимаются за счёт поворотов ручки, находящейся внутри салона.Стандартный стеклоподъёмник «семёрки» управляется ручкой и весьма неудобен в обращении

Какие бывают стеклоподъёмники на «семёрке»

За время своего существования автомобиль ВАЗ 2107 оснащался двумя видами стеклоподъёмников:

Реечными. Они считаются более надёжными. Установка такого типа стеклоподъёмников совершенно исключает перекос стекла. Работа механизма заключается в передаче силы вращения шестерёнки, взаимодействующей с рейкой линейного типа, к каретке стекла. Основным недостатком является потребность в постоянной смазке, т. к. шестерёнки механизма изготавливались из пластика, который довольно быстро изнашивается и может вывести из строя весь механизм.Реечные стеклоподъёмники считаются более надёжными, но требуют постоянной смазки

Тросовыми — по своему устройству они более слабые и чаще выходят из строя. Принципиальным элементом такого типа стеклоподъёмников является трос, присоединённый к крутящему механизму. Устройство работает довольно медленно из-за низких функциональных свойств привода, с усилием преодолевающего сопротивление уплотнительных резинок. Может случиться и такое, что оно начинает перегреваться и в какой-то момент просто выходит из строя. Плюсом такого типа механизма является его хорошая ремонтопригодность, но слишком частая необходимость в ремонте практически аннулирует это преимущество.Тросовые стеклоподъёмники чаще выходят из строя, но отличаются высокой ремонтопригодностью

Неисправности стеклоподъёмников и пути их устранения

Работа стеклоподъёмника настроена и отрегулирована заводом-изготовителем, поэтому вмешиваться в неё следует предельно внимательно и аккуратно, иначе может появиться заедание механизма, похрустывание и треск.Из личного опыта советую до того, как приступить к выполнению самостоятельного ремонта механизма стеклоподъёмника, внимательно изучить устройство и ознакомиться с подробной инструкцией по устранению неисправностей. Даже если кажется, что многие из них вполне возможно устранить, вооружившись отвёрткой и гаечным ключом, в некоторых случаях может потребоваться полная замена стеклоподъёмника.Прежде чем приступать к самостоятельному ремонту, необходимо изучить устройство стеклоподъёмника и принцип его работы

Скрип стеклоподъёмника

Скрип стеклоподъёмника на первый взгляд не кажется серьёзной неисправностью, но на этот сигнал следует обращать внимание, так как это первый признак того, что механизм изнашивается и скоро может сломаться. Методы борьбы с таким симптомом предельно просты, доступны каждому и не отнимают много времени:

• смазать стеклоподъёмник — для этих целей подойдут смазки любых производителей, широко представленные в автомагазинах;При первых проявлениях скрипа стеклоподъёмник необходимо смазать
• заменить резинки, контактирующие со стеклом. При открытом окне в салон автомобиля неизбежно попадает пыль и песок, который царапает стекло и резинки, вследствие чего возникает скрип. Попадание пыли и влаги через зазор между стеклом и уплотнителем может в дальнейшем привести к заклиниванию механизма, поэтому необходимо регулярно следить за его чистотой.

Стеклоподъёмник заклинило

Основные причины того, что стеклоподъёмник ВАЗ 2107 заклинило, следующие:

• поломка сварного соединения, связывающего кронштейн троса и планку стекла, к которому оно присоединено. В таком случае нужно отсоединить трос стеклоподъёмника и приварить кронштейн;
• трос запутался или перекрутился внутри механизма стеклоподъёмника. Можно попробовать просто снять и переустановить трос. В случае неудачи придётся заменить весь механизм;
• износ шестерёнок стеклоподъёмника — свидетельствует об однозначной необходимости их замены.Изношенную шестерню необходимо заменить

Падает стекло

Бывает так, что стекло падает и не удерживается в поднятом состоянии. Причина этого может крыться в ослаблении крепления натяжного, создающего должное натяжение троса, ролика. Чтобы устранить поломку, необходимо восстановить это крепление. Другой причиной неисправности может стать то, что конец троса вылетел из крепежа. Тогда необходимо снять стеклоподъёмник и попробовать намотать трос заново.Качественно ли вы выполнили ремонт, проверить легко: в исправном состоянии ручка стеклоподъёмника крутится свободно и без усилий, стекло поднимается легко, не застревая и без посторонних звуков.

Ремонт стеклоподъёмника ВАЗ 2107: пошаговая инструкция

Большинство поломок стеклоподъёмника в автомобиле ВАЗ 2107 устранить не составляет труда. В большинстве случаев независимо от конструкции и механизма ломаются именно зубцы вращающей шестерёнки. Чтобы приступить ремонту, сначала снимают обшивку и карту двери автомашины со всеми элементами, размещёнными на ней. Затем снимается и сам стеклоподъёмник, после чего производят необходимые работы.

Снимаем ручку стеклоподъёмника

Одна из самых регулярных неисправностей — это поломка ручки, которая происходит и на передних, и на задних стеклоподъёмниках из-за неаккуратного использования или просто со временем.За несколько лет владения ВАЗ 2107 мы убедились, что в случае поломки ручку лучше сразу поменять, так как ремонт её помогает ненадолго и экономически нецелесообразен. Стоимость ручки стеклоподъёмника на «семёрку» составляет в разных автомагазинах от 20 до 80 рублей, так что можно заодно заменить все четыре ручки, выбрав их внешний вид на свой вкус. Можно даже выбрать и установить красивые ручки от других автомобилей.Заменить ручку несложно, это происходит в следующем порядке:

Освободить ручку от пластикового фиксатора, называемого стопорным кольцом. С этой целью отвёрткой, имеющей плоский наконечник, наружное кольцо отодвигается от внутреннего и затем снимается стопорное кольцо.

Снять и на её место установить новую.Для того чтобы снять ручку стеклоподъёмника, нужно отодвинуть стопорное кольцо при помощи плоской отвёртки

Снимаем стеклоподъёмник

Чтобы снять стеклоподъёмник, необходимо последовательно выполнить следующие действия:

Опустить стекло до упора и снять ручку стеклоподъёмника.

Открутить болты крепления дверной ручки и снять её.Ручка двери в ВАЗ 2107 имеет три точки крепления

Снять обшивку дверей, чтобы получить доступ к механизму стеклоподъёмника.

Если планируется установить стеклоподъёмник обратно, нужно связать проволокой тросик, чтобы он не сходил с направляющих желобков.Закрепление троса проволокой при снятии стеклоподъёмника облегчит его обратную установку

Ослабить болт, фиксирующий нижний ролик.Ослабляем болт, фиксирующий нижний ролик стеклоподъёмника

Ослабить натяжение троса, сместив нижний ролик.

Снять тросик стеклоподъёмника с роликов.

Открутить три гайки крепления механизма стеклоподъёмника к двери.Поочерёдно откручиваем гайки крепления механизма стеклоподъёмника к двери

Вытащить стеклоподъёмник.

Устанавливаем новый механизм

Чтобы поставить на место механический стеклоподъёмник, нужно осуществить следующие действия:

Смазать трос стеклоподъёмника.Перед установкой тросик стеклоподъёмника нужно хорошо смазать

Вставить стеклоподъёмник на место и затянуть три гайки крепления механизма к двери.

Установить трос на ролики.

Удалить проволоку, если вы фиксировали тросик на этапе разборки.Проволоку, связывающую тросик, проще всего перекусить

Отрегулировать натяжение тросика и затянуть гайку крепления нижнего ролика.Трос стеклоподъёмника натягивается постукиванием молотка по головке, надетой на болт кронштейна натяжного ролика

Проверить работоспособность стеклоподъёмника.

Поставить обшивку двери.

Затянуть болты крепления дверной ручки.

Установить ручку стеклоподъёмника, зафиксировав её стопорной шайбой.

Замена тросика

Бывает, что механизм стеклоподъёмника исправен, а трос порвался или перекрутился. Заменить его несложно, но нужно учитывать следующие особенности:

• перед установкой обязательно нужно обильно промазать трос смазкой;
• на верхний ролик механизма подаётся нижняя ветвь троса, а верхняя направляется вниз. Чтобы ветви не перепутались, рекомендуется связать их проволокой, которую после окончательного закрепления механизма стеклоподъёмника и проведения необходимых регулировочных процедур снять;
• в устройстве стеклоподъёмника ВАЗ-2107 присутствует верхний скрытый ролик. С первой попытки трос на него надеть практически невозможно. Пойдём на небольшую хитрость — на вершине троса скручиваем петлю и ведём её к тому месту, где располагается этот «невидимый» ролик. Двигаем петлю поочерёдно вверх-вниз и после нескольких неудачных попыток она зацепляется за ролик.Верхний ролик скрыт под обшивкой двери, поэтому надеть на него трос можно только наощупь, свернув трос петлёй

Замена роликов

В конструкцию троссового стеклоподъёмника ВАЗ 2107 входят четыре ролика, между которыми осуществляется перемещение троса, с закреплёнными на барабане концами. Первый ролик — натяжной, его задача — обеспечить нужное натяжение троса на протяжении всей эксплуатации, потому как в процессе работы он может растягиваться. Два верхних ролика при помощи натяжных пластин соединены с кронштейнами стекла.

В результате при опускании и подъёме стекла эти ролики двигаются вместе с ним. Нижний ролик неподвижен, он закреплён на двери.

Для замены роликов необходимо открутить крепления, на которых они держатся, и установить новые детали.Механизм тросового стеклоподъёмника ВАЗ 2107 состоит двух подвижных и двух неподвижных роликов

Видео: замена стеклоподъёмника на ВАЗ 2107

Итак, с основными неисправностями ручных стеклоподъёмников ВАЗ 2107 можно справиться самостоятельно. Однако даже если неисправность кажется возможным устранить самостоятельно, для собственной безопасности предпочтительнее поставить новый механизм. Сейчас в большинстве случаев на «семёрки» вместо ручных устанавливают электрические стеклоподъёмники.

Установка электростеклоподъёмников на ВАЗ 2107

Комфорт управления стеклом с кнопки, экономия времени и усилий, повышение привлекательности салона машины без надоевших ручек — это неполный список преимуществ электрических стеклоподъёмников. Поэтому владельцы «классических» авто, в частности, ВАЗ 2107 при замене устанавливают на свою машину именно их.Современные электрические стеклоподъёмники ВАЗ 2107 отличаются повышенной надёжностью, возможностью самостоятельной установки и позволяют управлять стёклами дверей лёгким нажатием кнопки. Они успешно работают в тандеме с сигнализацией, обеспечивая автоматическое закрытие стёкол при постановке автомобиля на охрану.

Выбираем тип электрического стеклоподъёмника

Существует два варианта установки и подключения комплектов электрических стеклоподъёмников:

С сохранением заводского стандартного механизма и дополнительной установкой электромотора. Это более простой и дешёвый способ, но при этом увеличивается риск выхода из строя всей системы при перегреве мотора.

С монтажом отдельного комплекта оборудования. Стоимость его выше, но этот способ отличается большей надёжностью в эксплуатации.

На рынке автомобильных товаров для ВАЗ 2107 есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.В предлагаемый продавцом комплект электрических стеклоподъёмников входят:

• инструкция по установке;
• два электростеклоподъёмника;
• жгут электропроводки;
• два переключателя;
• декоративные заглушки для отверстий, оставшихся от механических стеклоподъёмников.

Комплект включает два стеклоподъёмника, жгут электропроводки, переключатели и декоративные заглушки на двери

Как установить электростеклоподъёмник на ВАЗ 2107

Произвести монтаж электрических стеклоподъёмников достаточно сложно, но возможно. Работы удобнее проводить в гараже или закрытом боксе.Вам потребуется комплект стеклоподъёмников, гаечные ключи, отвёртки, пассатижи, болты и гайки разных размеров, фиксаторы для стекла, провода и предохранители. В процессе монтажа могут быть выявлены неисправности, для устранения которых потребуется покупка дополнительных запчастей. Перед установкой обязательно изучите инструкцию.Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ 2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.Важный этап после монтажа самого механизма электростеклоподъёмника — установить кнопки управления подъёмом и опусканием стекла.

В автомобиле ВАЗ 2107 места для таких кнопок, естественно, не предусматривались, поэтому удобное для вас расположение вы можете выбрать самостоятельно.

Учтите, что чем дальше вы расположите кнопки от двери, тем длиннее понадобятся провода. Поэтому удобнее расположить их на внутренней дверной ручке.Для установки электростклоподъёмников необходимо сделать несколько технологических отверстий для крепления механизма, а старые полости закрыть прилагающимися декоративными заглушкамиПорядок работ по установке электростеклоподъёмников на ВАЗ 2107 следующий:

Отключить клеммы аккумуляторной батареи автомобиля во избежание возможности замыкания проводки.

Поднять стекло вверх, закрепив его скотчем, чтобы оно не упало, когда будут сняты крепления механического стеклоподъёмника.

Снять заводской стеклоподъёмник.После снятия дверной обшивки и штатного стеклоподъёмника можно приступить к установке электрического прибора

Установить и закрепить электромотор.Устанавливаем электростеклоподъёмник на место и приступаем к его подключению

Подготовить места установки кнопок управления (чаще всего, на ручках дверей).

Проложить провода к кнопкам управления.

Произвести подключение проводов согласно инструкции.Схема подключения проводки находится в инструкции

Установить кнопки на выбранные места.

Подключить аккумулятор и проверить работу электростеклоподъёмника.

Установить обратно дверную обшивку.

Установить декоративные заглушки на место ручки механического стеклоподъёмника.С электростеклоподъёмником управлять открытием окон ВАЗ 2107 гораздо удобнее

Видео: установка электрических стеклоподъёмников на ВАЗ 2107

Итак, мы рассмотрели устройство, виды и основные неисправности стеклоподъёмников ВАЗ 2107. Заводом предусмотрена конструкция ручных стеклоподъёмников, тросовых или реечных. Наиболее частые неисправности таких стеклоподъёмников — это перекручивание или обрыв троса, износ шестерёнок, ослабление крепления натяжного ролика, что приводит к скрипам, заклиниванию, падению стекла. Исправить большинство поломок можно самостоятельно, чаще всего путём переустановки троса или замены всего механизма. Для повышения комфорта управления ВАЗ 2107 можно установить электрические стеклоподъёмники, а благодаря приведённой пошаговой инструкции сделать это можно самостоятельно.
