Все о датчике распредвала, коленвала и дроссельной заслонки владельцам ВАЗ 2114

Главная » Датчики » Все о датчике распредвала, коленвала и дроссельной заслонки владельцам ВАЗ 2114Контроллер положения распределительного вала — это устройство, использующееся для обеспечения правильного функционирования двигателя. ДПРВ или датчик фаз отвечает за искру и применяется для определения положения вала в текущий момент времени. Данное устройство устанавливается в моторном отсеке, прямо на двигателе, неподалеку от воздушного фильтра, рядом с ГБЦ.

Принцип работы

Что касается принципа действия, то в данном случае он похож на работу контроллера Холла. Во время работы ДПРВ считывает данный с вала силового агрегата посредством шестерни, на которой отсутствуют два зубчика. Эти зубья расположен так, что попадая на датчик, поршень будет располагаться либо в верхней, либо в нижней мертвой точке. Импульс, передающийся контроллером, поступает на модуль, а он, основываясь на полученных данных, контролирует и меняет при необходимости угол опережения зажигания. Первостепенная задача контроллера заключается в регулировке этого параметра во время работы мотора, что позволило сделать двигатели «Четырок» более эффективными.

Возможные неисправности в работе датчика

По каким признакам можно определить неисправность данного регулятора:

На приборной панели появилась ошибка Чек Энджин, причем загорелась она после того, как силовой агрегат был запущен. При такой проблеме управляющий модуль двигателя будет ждать поступления информации с контроллера, а если ДПРВ все же не работает, то он будет работать, основываясь на рабочих параметрах системы зажигания.

Также определить выход из строя датчика распредвала можно по увеличившемуся расходу горючего.

При попытке проведения самодиагностики в работе системы могут проявляться сбои и неисправности. О поломке могут сообщить ошибки под номерами 0340 и 0343.

Значительно упала мощность силового агрегата, а также его динамика, особенно ярко это прослеживается в результате езды в гору.

Как определить неисправность методом визуальной диагностики:

Сначала необходимо проверить корпус устройства — на нем не должно быть дефектов или следов повреждений. Если же на корпусе имеются трещины, то скорей всего, регулятор пора менять.

Также нужно произвести проверку контактов на разъеме устройства и убедиться в том, что на них нет влаги. Из-за попадания воды на штекер контакты могут замыкать, что приведет к тому, что датчик не сможет передавать правильную информацию на модуль управления. Необходимо также проверить контакты на предмет наличия окисления. Если контакты по каким-то причинам окислились, что опять же, может быть связано с влажностью, то это приведет к потере сигнала. Соответственно, блок управления может расценить это как выход из строя датчика распредвала.

Не лишним будет проверить целостность подключенной электрической проводки, для тестирования используется мультиметр. В случае, если цепь оказалась повреждена, ее нужно либо поменять, либо отремонтировать (видео о замене снято пользователем Vitashka Ronin).

Инструкция по самостоятельной замене устройства

Рассмотрим процедуру замены ДПРВ на примере 16-клапанного силового агрегата:

Как мы уже сообщили, датчик располагается под воздушным коллектором, в близости с распределительным валом. Для того, чтобы процедура замены была менее сложной, рекомендуется снять решетку радиаторного устройства мотора.

Используя гаечный ключ или головку с удлинителем, что будет более удобно, необходимо открутить два винта, фиксирующих устройство. Отключите подведенные к регулятору провода, после этого контроллер надо демонтировать, очистить и попытаться установить в посадочное место еще раз. Возможно, эти действия позволят избавиться от неисправности, если она заключается в загрязнении контактов. Если ДПРВ все равно не работает, то он подлежит замене.

Для установки нового регулятора не рекомендуется пользоваться герметиком, поскольку этот датчик в любом случае будет работать в жестких условиях, в агрессивной среде. Это связано с температурными перепадами мотора. Установите новый ДПРВ и поставьте на место решетку радиатора.

Фотогалерея «Самостоятельная замена ДПРВ»

Основные сведения о контроллере положения коленчатого вала

Теперь предлагаем ознакомиться с основной информацией касательно датчика коленвала. Где находится это устройство, как проверить девайс, какие бывают типы? Ответы ищите ниже.

Место монтажа, назначение и устройство

ДПКВ или датчик коленчатого вала представляет собой небольшой по размерам девайс, предназначенный для передачи информации о положении коленвала. Информация отправляется на модуль управления, то есть блок. Регулятор отвечает за впрыск. От работоспособности ДПКВ зависит правильная работа форсунок двигателя, которые отвечают за подачу топлива. Также ДПКВ влияет на работоспособность системы зажигания в целом. Что касается места расположения, то найти контроллер не трудно — он находится в моторном отсеке, рядом со шкивом коленвала, зафиксирован датчик на масляном насосе с помощью болта.

Принцип работы

Необходимо учитывать, что в «Четырках» могут использоваться разные ДПКВ и отличаются между собой они не только по конструктивным особенностям, но и по принципу работы. К примеру, если речь идет о контроллере индуктивного типа, то он оснащается стальным стержнем с магнитом, использующимся для намагничивания датчика. Сверху стержня располагается обмотка из медной проволоки. В этом случае принцип действия основан на подаче импульса, если рядом располагается металлический предмет.Есть также датчики, принцип работы которых основан на эффекте Холла, сам контроллер Холла располагается внутри конструкции. Если к ДПКВ поднести металлическое устройство, то состояние датчика поменяется. Кроме того, в «Четырках» используются и импульсные устройства, которые предназначены для генерирования сигналов определенной частоты.

Возможные неполадки и методы их устранения

Как проверить и определить неработоспособность регулятора? Причин, по которым ДПКВ может сломаться, много, начиная от загрязнения устройства и заканчивая выходом из строя самого девайса или повреждением проводки.Для начала рассмотрим основные симптомы поломки:

• силовой агрегат автомобиля стал нестабильно работать на холостых оборотах — обороты могут произвольно повышаться и уменьшаться;
• также может снизиться мощность автомобильного мотора;
• когда водитель жмет на газ, могут проявляться провалы, при которых мощность авто не увеличивается;
• возникают трудности с запуском двигателя;
• компьютерная диагностика может показать ошибки 0335 или 0336, при таких проблемах, вероятнее всего, причину нужно искать в повреждении электроцепи рядом с разъемом.

Что касается основных поломок:

• поврежден корпус девайса, тогда единственным выходом будет замена датчика;
• произошло замыкание витков на самой обмотке, из-за чего управляющий модуль получает неверные сигналы — также потребуется замена устройства;
• естественный износ датчика — от этого никуда не уйти, датчик придется менять;
• произошло повреждение зубьев на шкиве коленвала, при такой неисправности нужно менять сам шкив (автор — канал AUTO REPAIR).

Как самостоятельно поменять ДПКВ?

Легче всего проверить работоспособность контроллера путем замены его на заведомо рабочий девайс. Если в результате замены симптомы неисправностей больше проявляются, то можно точно сказать, что установленный ранее датчик коленвала является неработоспособным.Как поменять устройство своими силами:

Сначала следует отключить зажигание и открыть капот автомобиля.

Найдите место монтажа контроллера, ищите его на маслонасосе, рядом со шкивом коленвала.

Если посадочное место датчика грязное, то перед демонтажем устройства его следует очистить. Проследите за тем, чтобы поверхность вокруг девайса была максимально чистой.

Затем отключите разъем с проводами, подключенный к датчику, открутите винт, который его фиксирует и извлеките контроллер из места монтажа. Визуально проверьте возможное наличие повреждений на корпусе устройства, а также зубчатый шкив.

Прежде чем установить новый ДПКВ, еще раз прочистите посадочное место. Установите новый контроллер, закрутите винт, который его крепит. При закручивании будьте внимательны и не переусердствуйте при затяжке.

Используя щуп, следует также проверить зазор между шкивом и сердечником контроллера. В идеале этот зазор должен быть не более 1 мм, допускается незначительное отклонение в 0.4 мм в большую сторону.

Когда ДПКВ будет установлен, необходимо завести силовой агрегат и проверить его работу. Если вы заметили, что двигатель завелся быстро и уверенно, то замена была выполнена верно (автор видео — канал IZO)))LENTA).

Важная информация о регуляторе дроссельной заслонки

Контроллер положения дроссельной заслонки в «Четырках» располагается на одной оси непосредственно с дросселем. Этот контроллер выполняет одну из основных функций в работе системы управления мотором. В соответствии с данными, которые регулятор отправляет на управляющий модуль, происходит расчет пропорций горючей смеси. Также управляющий модуль, ссылаясь на показания датчика, выполняет регулировку момента зажигания.

Принцип работы

ДПДЗ работает следующим образом:

Сначала на один из контактов устройства поступает электрический импульс, значение напряжения составляет 5 вольт, при этом другой выход подключен к массе автомобиля, то есть кузову. Устройство ДПДЗ подразумевает использование третьего выхода — по нем сигнал отправляется на блок управления. Когда заслонка поворачивается, уровень напряжения, которое идет от ползунка токосъемника на выход, изменяется.

При отключенном зажигании можно произвести замер величины напряжения, которое подается на регулятор, для этого используется диагностический тестер.

Когда угол открытия дросселя изменяется, параметр напряжения, которое поступает на управляющий модуль от заслонки, также меняется. В соответствии с этим блок управления регулирует подачу горючего.

Контроллер положения заслонки напрямую связан с регулятором холостого хода. Когда двигатель автомобиля заводится и если заслонка при этом находится в закрытом положении, то при подаче сигнала на блок управления, модуля активирует работу регулятора холостого хода. В этом случае в силовой агрегат начинает поступать дополнительный объем воздушного потока в обход заслонки.

Возможные неисправности и способы их устранения

ДПДЗ, как и любой другой регулятор, не может работать вечно, поэтому со временем в его работе могут возникнуть неисправности.Сначала рекомендуем ознакомиться с признаками поломки:

• плавающие обороты двигателя при езде на холостому ходу, в частности, чаще всего обороты повышенные;
• падение мощности силового агрегата, приемистость двигателя также ухудшится;
• когда вы жмете на педаль газа, то можете почувствовать, как появляются провалы и рывки, при этом мотор мощность не набирает;
• если водитель будет переключать скорости, то мотор может произвольно отключиться;
• еще при поломке ДПДЗ при определенном открытии газа возможны провалы мощности.

По каким причинам в работе ДПДЗ могут проявиться неполадки:

Одна из наиболее встречаемых причин — окисление контактов. Для устранения такой проблемы вам потребуется средство WD-40. С помощью этой жидкости и ватного тампона необходимо очистить контакты на разъеме устройства, а также под крышкой.

Часто датчик ломается по причине изношенных подложек. Такая проблема зачастую проявляется в тех устройствах, конструктивные особенности которых предусматривают напыление резистивного слоя.

Сломался подвижный контакт девайса. Возможно, вышел из строя наконечник контакта, что приводит к появлению задиров и, соответственно, повреждению других контактов.

Еще одна причина — заслонка дросселя не может открыться при движении на холостых оборотах. Можно попробовать подпилить с помощью напильника место установки регулятора — из-за этого заслонка должна закрываться (автор видео — Иван Васильевич).

Инструкция по замене своими руками

Как произвести замену ДПДЗ:

Перед заменой подготовьте новый контроллер, уплотнитель и отвертку с крестовым наконечником. Отключите зажигание автомобиля, откройте капот, после чего сбросьте клемму с аккумуляторной батареи, чтобы обесточить бортовую сеть авто.

Найдите регулятор, отсоедините фиксаторы, после чего отключите разъем с проводами, подключенными к девайсу. Используя отвертку, вам надо будет открутить два винта, которые фиксируют регулятор к корпусу дросселя. Когда болт будет откручен, извлеките устройство, а также уплотнитель.

Вместо изношенного уплотнителя установите новую прокладку. Сам уплотнитель располагается между патрубком заслонки и регулятором. Надежно зафиксируйте устройство на корпусе дросселя, закрутив винты как можно более крепко. Если болты будут затянуты не до конца, это может привести к тому, что датчик будет работать в условиях вибраций, что быстро выведет его из строя.

Затем подключите к девайсу разъем с проводкой. Сделав это, можно установить на место клемму автомобильного аккумулятора. Удостоверьтесь в том, что процедура замены была выполнена верно. Попробуйте руками открыть саму заслонку, а затем проверните сектор привода устройства, для этого можно потянуть за трос педали газа. Если в результате сектор не проворачивается, то регулятор необходимо переустановить, в частности, опять демонтировать его и повернуть на 90 градусов по отношению к оси дросселя.

 Загрузка …

Видео «Наглядное пособие по замене»

Что следует учесть при замене контроллера в гаражных условиях, и как правильно осуществить процедуру замены устройства (ролик опубликован каналом В гараже у Сандро).У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Что такое датчик фаз на ВАЗ 2114 и как его заменить без сторонней помощи?

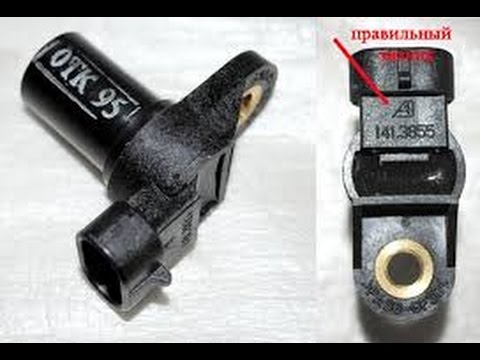

Датчик положения распределительного вала или датчик фаз в автомобиле ВАЗ 2114 представляет собой устройство, необходимое для обеспечения нормальной работы мотора авто. Основной функцией регулятора является определение положения распредвала в определенный момент времени.

Принцип работы и функции

Датчик фаз автомобиля ВАЗ 2114Принцип работы этого элемента схож с работой датчика Холла. Устройство считывает информацию с вала двигателя благодаря специальной шестеренке, на которой отсутствуют два зубца. Они установлены таким образом, что попадая на регулятор, первый поршень в любом случае находится в верхней либо нижней мертвых точках.Сигнал, который передает датчик положения распределительного вала ВАЗ 2114, передается к блоку управления, который впоследствии, анализируя полученную информацию, осуществляет контроль и смену угла зажигания, если есть необходимость. Следует отметить, что основной задачей датчика является постоянная регулировка угла зажигания при функционировании двигателя. Благодаря применению этих устройств отечественные силовые агрегаты в свое время стали более эффективные.

Место расположения

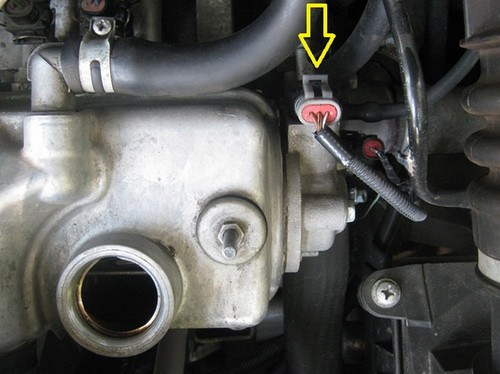

Место расположения устройства в автомобиле ВАЗ 2114Чтобы правильно проверить признаки неисправности датчика положения распределительного вала на ВАЗ 2114, сначала необходимо узнать, где находится этот регулятор. Итак, где же он находится? В автомобилях ВАЗ 2114, как и на большинстве других авто, устройство расположено непосредственно на силовом агрегате, рядом с воздушным фильтром, в непосредственной близости с ГБЦ.

Определение неисправности

Итак, для начала разберемся в признаках неисправности датчика положения распределительного вала на ВАЗ 2114, которые помогут проверить регулятор:

Первый признаком неисправности является ошибка Check, которая появляется после запуска мотора, при этом стартер может прокручиваться в течение нескольких секунд. В данном случае в ходе попытки старта мотора блок управления будет ожидать данные с регулятора. Если блок не дожидается импульса с ДПРВ, он начинает работу силового агрегата, основываясь на системе зажигания.

Еще один признак неисправности, который свидетельствует о том, что нужно проверить регулятор, — это увеличенный расход топлива.

В режиме самостоятельной диагностики проявляются неполадки и сбои.

Мощность и динамика мотора в целом начинает снижаться.

Шестеренка без двух зубьев, которая контактирует с регуляторомЕсли датчик положения распределительного вала ВАЗ 2114 неисправен, на панели приборов почти всегда загораются ошибки 0340 или 0343. При выявлении тех или иных признаков неисправности, которые говорят о поломке регулятора, необходимо правильно проверить устройство.Благодаря нижеописанным методам вы сможете визуально выявить поломку:

Произведите диагностику корпуса прибора, нет ли на нем механических повреждений. Если поврежден корпус, то ДПРВ явно вышел из строя.

Проверьте контакты на предмет наличия влаги. В результате попадания влаги контакты иногда замыкают, в результате ДПРВ не может передавать данные блоку управления.

Проверьте, есть ли окисление на контактах. Из-за окисления возможно нарушение импульса, в результате чего информация не может передаваться должным образом.

Проверьте целостность цепи. Если в проводке имеются поврежденные либо оборванные проводки, их необходимо заменить (автор видео — IZO)))LENTA).

Инструкция по замене

Ниже расскажем о том, как осуществить замену ДПРВ при выявлении неисправностей. Замена на двигателях с 8 и 16 клапанами немного отличается, рассмотрим по этапам этот процесс.

Замена ДФ на 8-клапанном двигателе

ДПРВ или ДФ крепится на одном болтике, выкручивается этот болт с помощью гаечного ключа на 10.

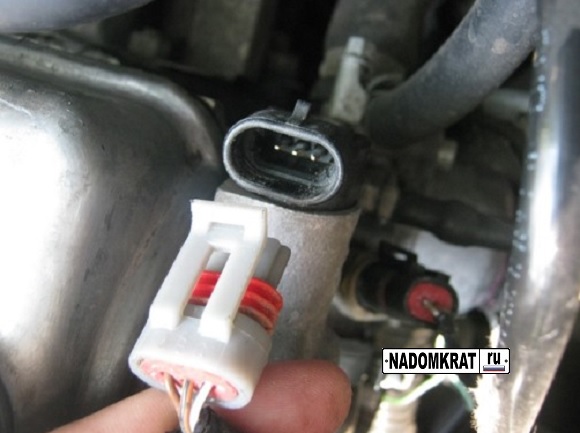

После выкручивания болта ДПРВ можно демонтировать. При этом разъем, в который он устанавливается, необходимо закрыть, чтобы избежать попадания в него грязи и пыли.

Произведите диагностику регулятора.
Если на нем имеются следы грязи, их необходимо удалить, насухо протерев ДФ. После этого поставьте ДФ на место и попробуйте опять запусти мотор. В том случае, если это не помогло, нужно произвести замену ДПРВ.

Иногда бывает такое, что после замены ДФ проблемы не исчезают. Такое случается очень редко, но данная проблема может быть связана с тем, что контролирующая шестеренка сдвинулась. Своими руками решить эту проблему не получится, придется прибегнуть к помощи специалистов. В некоторые случаях ошибки в работе ДФ появляются в результате некорректного монтажа ремешка ГРМ. Также ремень может быть просто более растянутым, соответственно, необходима его замена.Отсоедините фиксатор от датчика.Извлеките регулятор и замените его на новый.

Замена ДФ на 16-клапанном двигателе

Что касается 16-клапанных ДВС, то в этом случае процесс снятия и замены будет несколько отличаться:

ДПРВ установлен под воздушным коллектором, непосредственно рядом с распредвалом. Для более удобной замены необходимо произвести демонтаж решетки радиатора.

С помощью ключа (в частности, удлинителя головки), выкрутите два фиксирующих болта.

Проверьте работоспособность ДПРВ, прочистите его, попробуйте установить заново. Если это не помогло избавиться от проблем, то приступайте к замене.

Для монтажа нового ДФ использовать герметики нельзя, так как устройство всегда функционирует в агрессивной среде эксплуатации, ведь на ГБЦ постоянно меняется температура. Замена на автомобиле ВАЗ 2114 с 16-клапанным двигателем занимает чуть больше времени, однако процедура в целом аналогична 8-клапанным ДВС.

Проверка работоспособности

После замены устройства ДПРВ необходимо убедиться в том, что все работает правильно и корректно. В противном случае замена может стать нецелесообразным занятием.Чтобы произвести проверку регуляторы, выполните следующие действия:

Подключите АКБ и запустите мотор.

Используя сканер или включив режим самодиагностики, проверьте блок управления на предмет ошибок.

Послушайте, как работает двигатель вашего автомобиля. Мотор должен работать в нормальном режиме, никаких посторонних звуков и других симптомов поломок.

Видео «Как правильно произвести замену ДПРВ в автомобиле ВАЗ»

Подробная инструкция по замене устройства в домашних условиях приведена на видео (автор видео — В гараже у Сандро). Загрузка …

Где находится датчик фаз на ВАЗ 2114?

Содержание:

Что это?

Определение неисправности

Замена

Цена вопроса

На каждом автомобиле имеется достаточно внушительное количество всевозможных датчиков. Одним из них является датчик распределительного вала, который массово начали устанавливать на модель ВАЗ 2114, начиная с 2007 года.Сегодня поговорим о нем, его функциях более подробно, а также расскажем, как выполняется замена такого устройства.

Что это?

Датчики фаз, они же датчики распредвала, работают по принципу устройства Холла. Их монтируют около распределительного вала на двух типах двигателей, которыми оснащается ВАЗ 2114 — 8-клапанный и 16-клапанный.Считывание данных осуществляется непосредственно с вала силового агрегата за счет специальной шестерни навалу, где два зубца пропущены. Они расположены таким образом, что при попадании на девайс, первый поршень обязательно находится в этот момент в ВМТ или НМТ (верхняя мертвая точка и нижняя мертвая точка).Сигнал с информацией о положении распредвала отправляется на электронный блок управления, которые, на основе полученных данных, контролирует и меняет по мере необходимости угол зажигания.Поскольку на карбюраторных моделях используют вакуумно-механическую систему опережения зажигания, такой датчик у них отсутствует.Главная задача ДФ заключается в регулярной корректировке угла зажигания при работе силового агрегата. Это позволило движкам от отечественного автопроизводителя стать более эффективными, снизив при этом расход топлива.

Определение неисправности

Если ДФ вышел из строя, при холостом ходу может возникать определенная неустойчивость в работе двигателя. Также наблюдается троение двигателя, увеличивается расход топлива.Все это обусловлено тем, что на бортовой компьютер, то есть на электронный блок управления, не поступают данные относительно угла зажигания в тот или иной момент работы мотора. Если сигнал от датчика не идет, ЭБУ переходит в аварийный режим работы, то есть функционирует по заранее заданной программе.При этом обязательно возникают ошибки, обозначаемые кодами 0343 или 0340.

Предварительные мероприятия

Если вы обнаружили первичные симптомы, свидетельствующие о неисправности ДФ, есть несколько рекомендаций по предварительной работе. Они позволят вам определить визуально, что может являться причиной неполучения бортовым компьютером информации.

Что осмотреть
Зачем

Проверьте ДФ на предмет наличия внешних повреждений
Повреждение корпуса устройства — явная причина поломки

Контакты на наличие влаги
Из-за влаги контакты могут замкнуть, потому датчик не предоставляет информацию на ЭБУ

Контакты на предмет окисления
Окисления приводят к нарушению сигнала, данные не передаются, работа двигателя нарушается

Целостность электрической проводки
Оборванные или частично поврежденные провода легко ответят на вопрос, почему же не работает ДФ

Замена

Увы, не всегда визуальный осмотр позволяет получить ответ на вопрос о неработающей датчике фаз. Потому вам предстоит провести демонтажные работы, осмотреть и при необходимости заменить устройство.Демонтированный ДФПриступать к демонтажу ДФ можно только при условии, что аккумуляторная батарея выключена. В противном случае может сгореть не только датчик, но и вся проводка, весь автомобиль.Приступаем к работе. Процедура замены ДФ на 8-клапанном и 16-клапанном двигателях несколько отличается, потому обе ситуации мы рассмотрим отдельно.

Замена ДФ на 8-клапанном двигателе

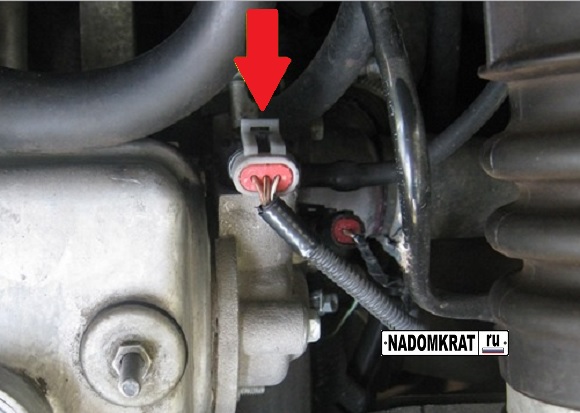

Первым делом определяем, где же наш датчик находится. А располагается он вверху двигателя, справа около воздушного фильтра.

Фиксация устройства осуществляется с помощью одного болта. Открутить его вам поможет обычный гаечный ключ на 10 миллиметров.

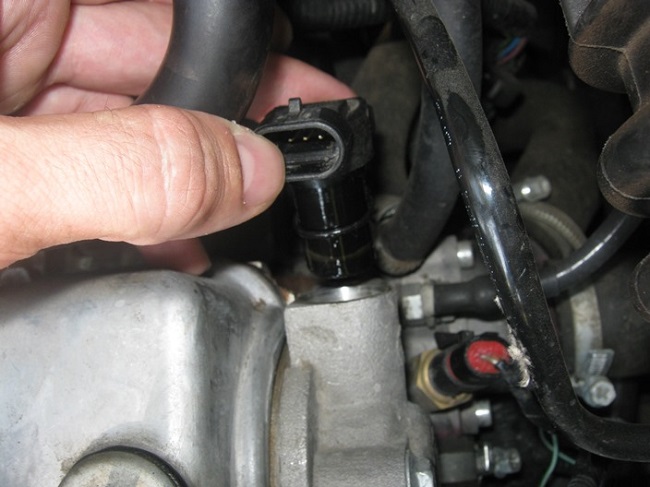

Открутив крепежный элемент, извлеките датчик распределительного вала.

Обязательно закройте гнездо, куда вставляется девайс. Это позволит предотвратить попадание мусора и посторонних предметов. Тем самым вы гарантируете себе правильную работу нового устройства.

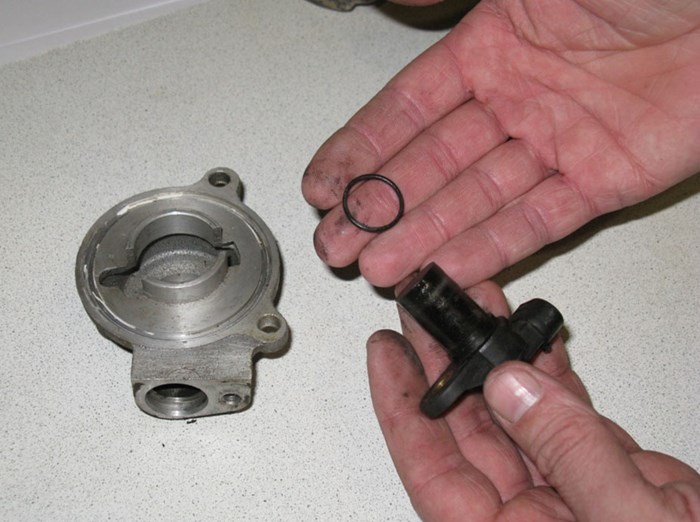

Взяв девайс в руки, визуально изучите его текущее состояние согласно инструкциям, приведенным выше.

Если на поверхности скопилась грязь, пыль, удалите ее, использую обычную сухую ветошь из хлопчатобумажной ткани. Вытрите устройство, избавившись от влаги и загрязнений, после чего попробуйте поставить его на место.

В случае, если указанные выши ошибки вновь показались на экране вашего бортового компьютера, придется извлекать устройство и ставить на его место новое.

В некоторых, очень редких ситуациях, даже замена измерителя не позволяет избавиться от проблем. Это связано со сдвигом напрессованной контролирующей шестеренки.
Случается редко, но кто знает, может подобная ситуация — это именно ваш случай. Исправить подобную поломку можно только с помощью специализированного оборудования. Решить проблему своими руками даже при желании невозможно.

Несколько чаще ошибки ДФ возникают из-за того, что ремень ГРМ был неправильно установлен в процессе замены, либо он оказался слишком растянут в результате установки или длительной эксплуатации.

Пробираемся к устройству

Замена ДФ на 16-клапанном двигателе

Если вы имеете дело с 16-клапанным силовым агрегатом, тогда процедура демонтажа и замены поврежденного датчика распределительного вала будет выглядеть несколько иначе.

Располагается искомый девайс с лицевой части под воздушным коллектором. Ищите устройство в непосредственной близости от шкива первого распределительного вала.

Теперь, когда местоположение девайса определено, можно приступать к демонтажным работам.

Снимите решетку радиатора.

Удлинителем с головкой на 10 миллиметров открутите два крепежных элемента.

Визуально изучите состояние измерительного устройства, убедитесь в чистоте контактов и целостности проводки.

При обнаружении дефектов на старом датчике, поставьте на его место новый.

В процессе замены, ни в коем случае не используйте дополнительные герметики или уплотнительные средства, поскольку датчик постоянно находится в очень агрессивной среде, где регулярно меняется температура. Лишние составы способны спровоцировать поломку масляной системы и даже всего двигателя.

Проверка работоспособности

Итак, вам удалось заменить ДФ. Работа не сложная, но имеет свои нюансы. Сложнее всего — добраться до искомого устройства. Все остальное — дело пары движений.Но поставить новый ДФ — мало. Нужно еще убедиться, что устройство работает и посылает необходимую информацию на ваш электронный блок управления.Для проверки нужно:

• Вернуть на аккумулятор минусовую клемму;
• Запустить двигатель;
• С помощью сканера или контроллера проверить машину на наличие ошибок;
• Прислушаться к работе силового агрегата, который должен функционировать стабильно без признаков неисправностей;
• Проверить приборную панель, чтобы там не горела лампочка Check;
• Порадоваться в случае правильно проведенной замены.

Практика показывает, что в случае с 16-клапанным двигателем работа занимает несколько больше времени по сравнению с 8-клапанными силовыми агрегатами. В любом случае, на проверку и замену у вас должно уйти не более часа.

Цена вопроса

Если заниматься проверкой и снятием ДФ своими руками, вам потребуется потратить деньги разве что на покупку нового датчика распределительного вала.Сегодня такое устройство для ВАЗ 2114 обойдется вам примерно в 300 рублей, не более. Если же обращаться за помощью на СТО, тогда дополнительно вы заплатите еще минимум две стоимости датчика за работу. Но решать в любом случае вам. Загрузка …

Как проверить датчик распредвала ВАЗ-2114 мультиметром: фото

Многие автомобилисты сталкивались с тем, что выходил из строя датчик распределительного вала, или по-другому датчик фаз ВАЗ-2114. Причин данному явлению может быть множество, но как правило – это износ. Не все автолюбители способны провести диагностику этого датчика, хотя в самом процессе нет ничего сложного или заумного.Видео-обзор симптомов поломки датчика распредвала на ВАЗ-2114:

Принцип работы датчика

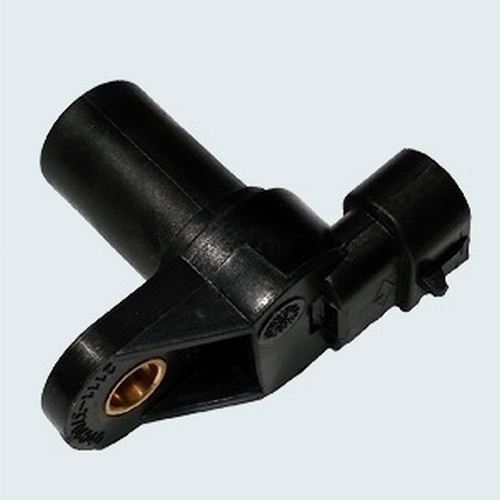

Общий вид датчика распределительного валаДанный измеритель по принципу действия похожий с датчиком Холла.Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.Схема работы датчика фазСигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.

Месторасположение датчика под капотом ВАЗ-2114

Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.Месторасположение датчика распредвала

Основные причины поломки датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.Итак, перейдем непосредственно к самым прямым и косвенным показателям:Электрическая схема датчика

• Появление на приборной панели, всем известного – Check Engine, сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
• Повышенный расход топливной смеси, также может послужить косвенным показателем неисправности ДПРВ.
• Автомобиль начинает терять мощность и динамику в целом.

Проверка работы датчика распредвала

Итак, когда все вопросы рассмотрены, можно перейти непосредственно к диагностическим операциям.Первый способ – это ручная диагностика. Как она проводится? Рассмотрим данный вопрос поэтапно:

• Демонтируем датчик.
• Первая диагностика – визуальная. Стоит осмотреть состояние корпуса, наличие повреждений и трещин.Распиновка проводов датчика

Мультиметр в помощь

Теперь необходимо при помощи мультиметра проверить контактную группу. Сначала осматриваем контакты на наличие влаги, а затем «прозваниваем» их. Если тестер не реагирует, то датчик вышел из строя.Диагностика проводится следующим образом: «минус» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.Проверка датчика при помощи мультиметраВторым способом диагностики становится подключение к электронному блоку управления автомобиля. В нем, при появлении Check Engine остаются коды ошибок, которые свидетельствуют неисправности. Существует две ошибки связанные с датчиком фаз, а именно:

• Ошибка датчика ФАЗ 0340 — показывает, что ЭБУ не получает сигнала с датчика распредвала. Следует проверить обрыв и состояние (окисление) контактов до повреждения самого датчика.
• Ошибка 0343 — высокий уровень сигнала датчика распредвала. Чаще всего это повреждение проводки от ЭБУ до датчика, или поломка и окисление клемм, или ненадёжное соединение.Принцип работы датчика распредвала

Осциллограф

Третьим способом проведения диагностики является осциллограф. При помощи этого прибора, почти сразу можно определить неисправность датчика распределительного вала. Но, к сожалению, далеко не каждый автолюбитель имеет данное устройство в своем арсенале.Проверка при помощи компьютера или осциллографа

Выводы

Проверить датчик положения распределительного вала ВАЗ-2114 достаточно легко и просто. Почти каждый автомобилист сможет справиться с данной задачей. Но, всё-же рекомендуется начинать диагностические операции с подключения в ЭБУ и определения кодов ошибок.

Датчик фаз на ВАЗ 2114

Современные авто поголовно снабжены умной электроникой. Она обеспечивает как работоспособность самой бортовой системы, так и контроль работы механических сочленений автомобильного организма. На машинах с инжекторным двигателем, в частности ВАЗ 2114, Приора, Калина и остального «десяточного» семейства присутствует датчик распредвала, о котором мы сегодня и поговорим, в качестве примера будем рассматривать датчик фаз ВАЗ 2114 8 клапанов.

Суть и принцип работы

Датчик распредвала на ВАЗ 2114 (датчик фаз) предназначен для формирования импульсных сигналов на основании информации о цикле работы двигателя. Он расположен на двигателе в районе головки блока, возле воздушного фильтра в 8-ми клапанном варианте и на ведущем распредвале возле генератора в 16-ти клапанном.Прибор является элементом бортового управления двигателем, а устанавливается исключительно на инжекторные моторы. Он есть во всех ВАЗ 2114 соответствующих ЕВРО-3 и обладающих последовательным впрыском топливной смеси.Конструкция датчика фаз состоит из:

Чувствительной части.

Преобразователь сигнала.

Второй включает в себя:

Мостовую схему.

Открытый коллекторный выходной каскад.

Операционный усилитель.

Работа чувствительного элемента построена на принципе Холла. Он представляет собой улавливающую колебания магнитного поля схему. Когда микросхема получает сигнал, а это происходит когда мимо нее проходит головка клапана, являющаяся магнитопороводящим материалом (сталью), он передает сигнал дальше по устройству. Полученная информация анализируется бортовой системой машины и на основе полученных данных происходит контролируемый впрыск.

Признаки поломки

Есть несколько признаков которые коственно свидетельствуют о поломке датчика фаз:

Рост расхода топлива.

Изменение динамики разгона.

Неполадки самодиагностики машины.

«CheckEngine» или ошибки 0343 и 0340.

Последнее происходит когда датчик фазы на ВАЗ 2114 умирает окончательно.Алгоритм выявления машиной внутренней ошибки следующий:

Ключ поворачивается в позицию «Зажигание».

Включается стартер и ЭБУ отправляет запрос в датчик на впрыск.

При отсутствии ответа ЭБУ переключает машину в режим парного впрыска.

Если вы заметили один из признаков данной поломки необходимо проверить работоспособность прибора, делается это при помощи мультиметра (универсальный автомобильный электротестер). Он недорогой и пригождается часто лучше его купить.На 8-ми клапанные ВАЗ 2114 устанавливают датчик модели 21110-3706040, его проверка производится самостоятельно без необходимости обращения к специалистам.Алгоритм проверки:

На мультиметре один щуп присоединяем к контакту «Е», второй к «В», на первом необходимо выставить напряжение 13,5 В, а на втором 0,9 В. Мультиметр должен пребывать в режиме V1.

Замыкаем схему на вышеуказанных контактах и подносим к торцу механизма металлический предмет (проще всего — отвертку). Если прибор работает нормально то контакт «В» покажет падение напряжения до 0.4 В в момент появления отвертки и моментальное возвращение на 0,9 когда металлический предмет убирают. Если показания отличаются то в проблеме виноват датчик и его нужно менять.

Ошибки датчика фаз

Бортовой компьютер установленный на машину, когда датчик фаз ваз 2114 неисправен, выдает одну из двух возможных ошибок, как упоминалось ранее.Каждая из них требует отдельного рассмотрения: — 0340 — ошибка отсутствия сигнала. Виновником может являться как окислившийся контакт, так и механическое повреждение самого датчика. Решается такая ошибка. Решение проблемы — проверка контактов до ЭБУ или замена датчика.— 0343 — повышенный уровень сигнала. Причина в окислении клемм на колодке контактов, повреждение проводки, ненадежное (коротящее) соединение. Плюсом является то, что датчик скорее всего не причем, а минус в том, что предстоит неслабая экскурсия по проводке автомобиля.

Замена

К сожалению, далеко не всегда, получается определить «на глаз» исправен ли датчик распредвала ВАЗ 2114. Иногда необходимо его демонтировать чтобы осмотреть или заменить.Процедура замены в 8-ми клапанных моделях несколько отличается от 16-ти клапанных, потому если у вас именно такой вариант, придется прочесть этот пункт отдельно.Алгоритм проведения работ в 8-ми клапанном движке следующий:

Находим датчик сверху двигателя, справа возле воздушного фильтра.

Гаечным ключом на 10 откручиваем единственный фиксирующий прибор болт.

Извлекаем датчик.

Закрываем гнездо из которого извлекли устройство, чтобы избежать попадания мусора и посторонних предметов в него. Это необходимо чтобы после замены его не чистить, и чтоб новый датчик не сбоил из-за того, что вычистить вам не удастся.

Протрите девайс ветошью, уберите остатки грязи и масла, вычистите контакты. Ветошь должна быть сухой. После очистки вставьте прибор на место, возможно проблемы были именно в загрязнении (что бывает очень часто).

Если после очистки прибора ситуация с ошибками и проблемами не поменялась, придется раскошелиться на новый датчик фаз.

Замена и проверка датчика фаз (ДПРВ) на LADA

 26 апрель 2017  LadaOnline    16 237     Датчик положения распределительного вала (ДПРВ, его еще называют датчиком фаз) предназначен для определения углового положения распределительного вала в каждый момент времени. Данные с датчика поступает на ЭБУ (электронный блок управления двигателем) для правильной работы систем впрыска и зажигания.Признаки и симптомы неисправности датчика фаз:

• неустойчивая работа двигателя;
• плохой запуск двигателя;
• при сбросе педали газа двигатель глохнет;
• повышенный расход топлива;
• и т.д.

Ошибки датчика фаз, которые выявляются при диагностике:

• Р0340 Датчик положения распределительного вала неисправен (Ошибка датчика фазы)
• Р0342 Датчик положения распределительного вала низкий уровень сигнала
• Р0343 Датчик положения распределительного вала высокий уровень сигнала

Датчик фаз на автомобилях LADA находится:

• на 8-клапанных двигателях на левой части головки блока цилиндров (по ходу движения).
• на 16-клапанных двигателях на правой передней части двигателя (сверху его не видно, определить положение можно по жгуту проводов).

Как проверить датчик фаз (используя мультиметр в режим вольтметра):

Снять колодку с проводами с датчика, отщелкнув фиксатор.

Включить зажигание.

Минусовой щуп прибора подсоединяем к «массе» (к кузову автомобиля), другой — к контакту «B» разъема. Напряжение должно быть не меньше 12 В (если оно меньше или его нет, значит разряжен аккумулятор, неисправна цепь питания или ЭБУ).

Минусовой щуп прибора подсоединяем к контакту «A», а другой — к плюсовой клемме аккумулятора. Напряжение должно быть не меньше 12 В (если оно меньше или его нет, значит разряжен аккумулятор, неисправна цепь питания или ЭБУ).

Проверить исправность датчика в магазине (чтобы не купить подделку) можно при помощи ключа, который должен примагничиваться.Замена датчика фаз:

Отсоединить колодку с проводами.

На современных двигателях (на Лада Веста и XRAY) следует снять кронштейн вспомогательных агрегатов.

Вывернуть один или два болта (в зависимости от двигателя) крепления, используя ключ «на 10».

Также убедиться в исправности датчика фаз можно, заменив его на заведомо рабочий. Частой причиной неисправности является плохой контакт, очищаем контакты от окислов.Напомним, в системе управления двигателем LADA есть ряд других датчиков, каждый из которых выполняет свою функцию. Другие причины проблем в работе двигателя мы рассматривали ранее.Ключевые слова: датчики lada xray | датчики лада веста | датчики лада ларгус | датчики лада гранта | датчики лада калина | датчики лада калина 2 | датчики лада приора | датчики нива | двигатель лада веста | двигатель lada xray | двигатель лада гранта | двигатель лада ларгус | двигатель лада приора | двигатель лада калина 2 | двигатель лада калина | двигатель нива | ЭСУД Лада Веста | ЭСУД Lada XRAY | ЭСУД Лада Ларгус | ЭСУД Лада Гранта | ЭСУД Лада Калина 2 | ЭСУД Лада Калина | ЭСУД Лада Приора | ЭСУД Нива | универсальная статья00Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Похожие материалы

Замена и проверка датчика положения педали сцепления на Lada Vesta, XRAYи Largus

Замена и проверка датчика положения коленчатого вала на LADA

Про датчики автомобилей Лада и систему управления двигателем

Самостоятельная замена датчика распредвала ваз

Замена датчика распредвала на ваз 16 клапановПрежде чем узнать, что представляет собой замена датчика положения распредвала ваз,повторим, какие собственно функции выполняет сам распределительный вал?

Датчик распределительного вала

Назначение

Составляющими распределительного вала являются элипсооборазные кулачки, каждый из которых воздействует на свой персональный клапан, то есть задача, поставленная перед распредвалом – это управление выпускными и впускными клапанами. Хотя он приводится в действие через ременный привод от коленчатого вала, частота его оборотов в два раза меньше частоты вращения коленвала.Внешний видК сожалению, определить какая именно фаза работы двигателя в данный момент в действии только по положению коленчатого вала невозможно (такт сжатия с сопровождающим его воспламенением топливной смеси или же момент выброса уже отработавших газов), то датчик положения распредвала, помогает электронному блоку управления определить нужную фазу газораспределительного механизма.
Внизу на фото показано как распределительный вал воздействует на клапан:
Кулачок распредвала (1) вращаясь, воздействует на клапан (4) через толкатель (2) и пружину (3), седло клапана (6) открывается и через канал (5) происходит движение отработавших газов/топливной смеси из/в камеры/камеру сгорания (7).Работа газораспределительного механизма

Принцип работы

В отечественном автомобилестроении датчики помогающие системе управления работой двигателя определять нужную фазу газораспределительного механизма начали использоваться еще в бесконтактных системах зажигания карбюраторных «восьмерок». Он устанавливался в трамблере, и работа его также основывалась на так называемом эффекте Холла.Данный датчик снимает и передает коммутатору сигнал, получаемый от металлической шторки имеющей одну прорезь, которая закреплена непосредственно на шестерне коленчатого вала (1).Взаимное расположение металлического диска и датчика фазТо есть, сама шторка (2) постоянно находится между магнитом, и считывающим его сигналы датчиком (3), тем самым не давая ему считать магнитные линии. Прорезь (4) служит для выработки и подачи импульса от датчика к электронному блоку управления (коммутатору).

Представленная конструкция выполнена таким образом, что датчик фаз информирует коммутатор импульсом именно в тот момент, когда в первом цилиндре происходит такт сжатия.

 Параметры импульса: прорезь напротив – напряжение практически равно нулю, прорезь в стороне – напряжение практически равняется напряжению в бортовой цепи.

Отличия датчиков

Вышеописанная конструкция называется щелевой и применяется в системе управления 16-ти клапанного двигателя на ваз 2112/2110. На ваз 2115 замена датчика распредвала несколько отличается, так как двигателя ваз серии 2111 и 21214 оснащены датчиками фаз торцевого типа. Он также работает по принципу эффекта Холла, только в его конструкции используется не прорезь, а специальная задающая метка. В этом случае импульс проходит при приближении метки к датчику фаз. Так как расстояние между ними значительно меньше, чем между датчиком и самим распредвалом, то при сближении магнитное поле датчика меняется, что способствует формированию синхронизирующего импульса.На двигателях серии 2111 эта метка находится на самом распредвале, а на серии 21214 – на шкиве его привода.

Признаки неисправности

Чаще всего сбои в работе датчика фаз распредвала происходят из-за банального загрязнения контактирующих поверхностей и обрыва в цепи питания, при этом:

• Горит лампочка сигнализатора «CHECK»;
• Двигатель заводится только после продолжительного вращения стартером (примерно десять оборотов);
• Немного падает мощность с одновременным увеличением расхода топлива (проблематично определить);
• Ухудшение динамики, при разгоне появляются провалы.

Ни чего глобально — катастрофического данные сбои натворить в двигателе не смогут, но все же желательно с ремонтом не затягивать, благо цена вопроса невелика.Я думаю, вы согласитесь с тем, что замена датчика распредвала на ваз 2110, 2112, на ваз 2115 должна начинаться с его проверки, которую вполне можно сделать своими руками. Для этого вооружаемся мультиметром, включаем его в режим вольтметра и при включенном зажигании измеряем входное напряжение, которое должно быть не менее двенадцати вольт.На 8-ми клапанных двигателях серии 2112(-4) и 21114 колодка проводов просто отсоединяется от датчика…Разъем проводов…на 16-ти клапанном «минус» мультиметра крепится на «массу» автомобиля.

Второй способ

Если напряжение менее этого значения или вовсе отсутствует, это говорит о том, что аккумуляторная батарея разряжена, неисправен электронный блок управления или произошел обрыв в цепи питания.

Замена датчика фаз на двигателях серии 2112 и 21124

На данных двигателях датчик расположен на торце, в задней крышке ремня привода газораспределительного механизма. Замена датчика распредвала на ваз 2110, ваз 2112 не представляет собой ни чего сложного: ключом на «десять» откручиваем два болта и вынимаем его из крышки.Замена датчика распредвала на ваз 2112

Замена датчика фаз на двигателях серии 2111 и 21114

На двигателях данной серии датчик фаз разместился в крышке распределительного вала, сзади.
Замена датчика распредвала на ваз 2115 проходит в следующем порядке:

• При выключенном зажигании разъединяем колодку проводов, предварительно отжав на его корпусе пластмассовый фиксатор;
• Ключом на «десять» откручиваем болт;
• Извлекаем датчик.

Замена ДФ на ваз 2115Датчик положения распределительного вала ваз 2115 с уплотняющим кольцомКак вы смогли убедиться, в нашем случае самой сложной частью ремонта было выявление причины неисправности. Я надеюсь, что эта инструкция полностью описывает процесс диагностики и ремонта, и каких либо дополнительных видео и фотоматериалов не требует.

Датчик фаз ВАЗ-2114 (8 клапанов): замена своими руками

Необходим датчик фаз ВАЗ-2114 (8 клапанов) для того, чтобы нормализовать работу ДВС. При помощи множества электронных датчиков получается правильно корректировать момент впрыска топлива воздушной смеси, а также подачу искры на электроды свечей. А устанавливаются датчики не только на автомобили ВАЗ четырнадцатой модели, но и более современные.

Как работает инжектор

Чтобы функционирование двигателя было идеальным, все узлы должны работать слаженно. Все параметры регулируются при помощи электронного микропроцессорного блока управления, своеобразного компьютера.А всего в конструкции автомобиля несколько систем:

Подготовки воздуха.

Подачи топлива.

Зажигания.

Отвода выхлопных газов.

Смазки двигателя.

Охлаждения.

Газораспределения.

Управления двигателем.

Для максимально стабильного функционирования двигателя необходимо, чтобы все датчики вырабатывали четкий и ясный сигнал, который ЭБУ получит и обработает. При этом корректируется время открывания форсунок, а также момент впрыска топливной смеси. Электронная система также позволяет немного корректировать угол опережения зажигания.

За что отвечает датчик фаз

Этот прибор устанавливается на распределительном валу и дает сигнал на микроконтроллер о том, в каком положении находятся поршни двигателя. Работает датчик на эффекте холла. На распределительном валу установлена зубчатая шестерня, которая необходима для функционирования датчика. Как только зубья этой шестеренки приближаются к датчику, вырабатывается сигнал. На шестерне распредвала не хватает одного зуба. Эту «впадину» обязательно необходимо выставлять напротив активной части датчика.В этом положении поршень первого цилиндра находится в верхней мертвой точке.

Как только распределительный вал изменяет свое положение, на выходе датчика вырабатывается сигнал, он поступает на электронный блок управления.

Последний считает число импульсов и раздает команды исполнительным механизмам. Именно так работает датчик фаз на ВАЗ-2114 (8 клапанов). Цена нового элемента составляет не более 600 рублей.

Основные признаки поломки

Если придёт в негодность датчик коленчатого вала, то нарушается форма и величина выходного сигнала. Микроконтроллер опрашивает прибор не более 5 минут. В том случае, если не появляется сигнал от датчика, блок управления переводится в аварийный режим работы. Потом анализируется только датчик на коленчатом валу, впрыск топлива подаётся в два цилиндра одновременно. Расход бензина увеличивается на 10%. Основные признаки поломки датчика фаз:

Значительное увеличение расхода бензина.

Ухудшение динамических характеристик автомобиля.

Затруднённый пуск двигателя. В лучшем случае он запустится за 3-5 секунд.

На приборной панели загорается лампа Check Engine.

Нарушение диагностики ЭБУ и систем.

На бортовом компьютере появляются ошибки Р0343 или Р0340.

Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) приводят именно к такому поведению двигателя. Нужно учитывать, что сбой в работе может произойти также при обрыве ремня газораспределительного механизма, неверной установке меток. А также при чрезмерном износе шестерен на распределительном и коленчатом валах.
